Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 28 kwietnia 2026 07:18
Data zakończenia: 28 kwietnia 2026 07:45

Egzamin zdany!

Wynik: 31/40 punktów (77,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Rysunek przedstawia zawór

A. szybkiego spustu.

B. odcinający.

C. dławiący.

D. zwrotny.

Zawór dławiący, jak przedstawiony na rysunku, jest kluczowym elementem w wielu systemach hydraulicznych i pneumatycznych, gdzie precyzyjna regulacja przepływu jest niezbędna. Jego główną funkcją jest ograniczenie lub kontrolowanie przepływu cieczy lub gazu poprzez zmianę średnicy otworu, co można osiągnąć dzięki regulowanej śrubie. Dokręcanie tej śruby powoduje zmniejszenie otworu, co skutkuje spadkiem wydajności przepływu. Zawory dławiące znajdują zastosowanie w układach, gdzie konieczne jest utrzymanie odpowiedniego ciśnienia lub prędkości przepływu, co jest szczególnie istotne w automatyce przemysłowej. Przykłady ich zastosowania obejmują systemy chłodzenia, gdzie kontrola przepływu cieczy chłodzącej jest kluczowa dla efektywności procesu. W praktyce, operatorzy muszą zwracać szczególną uwagę na ustawienia zaworów dławiących, aby uniknąć niepożądanych zjawisk, takich jak kawitacja czy nadmierne ciśnienie w systemie, co może prowadzić do uszkodzenia komponentów. W standardach branżowych, takich jak ISO 4413, podkreślono znaczenie stosowania odpowiednich zaworów regulacyjnych w hydraulice, co potwierdza ich centralną rolę w zapewnieniu bezpieczeństwa i efektywności operacyjnej.

Pytanie 2

Przedstawiony proces to

A. cięcie plazmą.

B. szlifowanie.

C. zgrzewanie.

D. spawanie łukowe.

Cięcie plazmą to naprawdę fajny i efektywny sposób na obrabianie metali. Używa się tam zjonizowanego gazu, który działa jak super szybki nóż i pozwala na precyzyjne cięcie. Na tym zdjęciu widać, jak plazma świeci, a do tego te iskry – to wszystko jest znakiem, że proces zachodzi. W przemyśle, zwłaszcza w motoryzacji i budownictwie, cięcie plazmą jest bardzo cenione, bo daje świetną jakość krawędzi. Z tego, co wiem, to nawet normy ISO podkreślają, że ta metoda jest jedną z bardziej precyzyjnych. Właściwe wykorzystanie tej technologii pozwala również na zmniejszenie ilości odpadów, co jest zdecydowanie na plus. Wiedza o tym, jak to działa, jest mega ważna, jeśli chcesz być konkurencyjny na rynku.

Pytanie 3

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 4

W maszynach wirujących można zdiagnozować nieosiowe położenie wałów, niewyważenie mas wirujących lub ugięcie wałów

A. testerem izolacji

B. tachometrem

C. rejestratorem prądu

D. analizatorem drgań

Analizator drgań jest kluczowym narzędziem w diagnostyce maszyn wirujących, ponieważ umożliwia szczegółową analizę drgań generowanych przez maszyny, co pozwala na wykrycie nieprawidłowości związanych z ich ustawieniem, wyważeniem czy ugięciem wałów. Pomiar drgań jest istotnym elementem monitorowania stanu technicznego maszyn, zgodnie z normami ISO 10816 dotyczącymi oceny stanu maszyn na podstawie pomiarów drgań. Analizator drgań może wykryć różne rodzaje nieprawidłowości, takie jak niewyważenie, które prowadzi do nadmiernych drgań i może skutkować uszkodzeniami łożysk czy innych komponentów. Przykładowo, w przypadku silników elektrycznych, analiza drgań może pomóc w ocenie ich wyważenia oraz identyfikacji problemów z łożyskami, co pozwala na wczesne podjęcie działań serwisowych. W praktyce, regularne monitorowanie drgań może znacznie wydłużyć żywotność maszyn, a także zredukować koszty związane z nieplanowanymi przestojami i naprawami.

Pytanie 5

Toczenie powierzchni czołowej przedstawia rysunek.

A. D.

B. A.

C. C.

D. B.

Rysunek C ilustruje właściwy proces toczenia powierzchni czołowej, gdzie narzędzie toczenia jest ustawione prostopadle do osi obrabianego elementu. Tego rodzaju toczenie jest powszechnie stosowane w przemyśle mechanicznym do nadawania przedmiotom pożądanych kształtów i wymiarów. Przykładem praktycznego zastosowania toczenia powierzchni czołowej jest produkcja wałów, tulei czy elementów maszyn, które wymagają precyzyjnego wykończenia ich końców. W branży istnieją standardy dotyczące toczenia, takie jak ISO 8688, które określają normy jakości i dokładności obróbki skrawaniem. Ustawienie narzędzia prostopadle do osi obrabianego przedmiotu zapewnia optymalny kąt skrawania, co przyczynia się do poprawy jakości powierzchni oraz wydajności skrawania. Warto również zauważyć, że toczenie powierzchni czołowej pozwala na skuteczne usuwanie materiału, co jest kluczowe w procesach produkcyjnych, gdzie ilość odpadów musi być minimalizowana.

Pytanie 6

Manipulator, którego schemat kinematyczny przedstawiono na rysunku, ma

A. 4 stopnie swobody.

B. 6 stopni swobody.

C. 5 stopni swobody.

D. 3 stopnie swobody.

Wybór niepoprawnej liczby stopni swobody, takiej jak 4, 6 lub 3, wynika najczęściej z niepełnego zrozumienia koncepcji kinematyki manipulatorów. W przypadku 4 stopni swobody, można by pomyśleć o manipulatorach o ograniczonej mobilności, jednak w rzeczywistości taki układ może nie być w stanie wykonać niektórych zadań, które wymagają bardziej złożonych ruchów. Wybór 6 stopni swobody jest również błędny, ponieważ narzuca ideę dodatkowego przegubu, który w tym schemacie jest zbędny. W praktyce, manipulator o 6 stopniach swobody jest w stanie naśladować ruchy ludzkiej ręki, co czyni go idealnym do bardziej skomplikowanych zadań, ale w przedstawionym przypadku nie ma uzasadnienia dla dodawania takiego przegubu. Co więcej, 3 stopnie swobody ograniczają możliwości manipulatora do jedynie podstawowych ruchów, co czyni go nieodpowiednim do bardziej złożonych operacji. Kluczową rzeczą przy ocenie liczby stopni swobody jest zrozumienie, że każdy przegub wprowadza nowy wymiar ruchu. Dlatego też należy dokładnie analizować schematy kinematyczne, aby uniknąć typowych błędów związanych z błędnym przypisaniem stopni swobody do manipulatora. W robotyce, nieprawidłowe zrozumienie liczby stopni swobody może prowadzić do złych decyzji projektowych oraz nieefektywności w procesach automatyzacji.

Pytanie 7

Aby uzyskać precyzyjny pomiar natężenia prądu elektrycznego w systemach mechatronicznych, należy zastosować amperomierz

A. z jak najmniejszą rezystancją wewnętrzną

B. z rezystancją wewnętrzną o dowolnej wielkości, ponieważ nie wpływa ona na rezultaty pomiaru

C. z jak największą rezystancją wewnętrzną

D. z rezystancją wewnętrzną równą rezystancji obciążenia

Wybór amperomierza z rezystancją wewnętrzną równą rezystancji odbiornika jest mylny, ponieważ takie podejście prowadzi do sytuacji, w której amperomierz nie będzie w stanie dokładnie odzwierciedlić rzeczywistego natężenia prądu płynącego przez odbiornik. W rzeczywistości, jeśli rezystancja wewnętrzna amperomierza jest porównywalna z rezystancją odbiornika, to znaczna część prądu popłynie przez amperomierz, co zniekształci pomiar. Kolejnym błędem jest przekonanie, że rezystancja wewnętrzna amperomierza może być dowolna i nie wpływa na wynik pomiaru. Tego typu myślenie nie uwzględnia fundamentalnego faktu, że przyrządy pomiarowe zawsze wpływają na badany obwód. Zastosowanie amperomierza z dużą rezystancją wewnętrzną w obwodzie o niskiej impedancji spowoduje, że pomiar będzie znacząco zaniżony, a wyniki staną się nieprzydatne. Przykładem mogą być układy zasilające silniki elektryczne, gdzie niewłaściwy dobór amperomierza może prowadzić do nieprawidłowej analizy stanu pracy silnika, a w konsekwencji do jego uszkodzenia. W praktyce, aby uniknąć takich problemów, należy kierować się zasadą, że amperomierze powinny być projektowane z jak najmniejszą rezystancją wewnętrzną, co zapewnia ich prawidłowe działanie i wiarygodność wyników.

Pytanie 8

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 9

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 10

Który z poniższych elementów nagle obniża swoją rezystancję po osiągnięciu określonego poziomu napięcia na jego terminalach?

A. Tensometr.

B. Warystor.

C. Termistor.

D. Gaussotron.

Tensometr, będący czujnikiem, który przekształca odkształcenie mechaniczne w zmianę rezystancji, działa na zupełnie innych zasadach. Jego głównym zastosowaniem jest mierzenie sił i momentów, co czyni go niezwykle użytecznym w inżynierii do monitorowania naprężeń w konstrukcjach. Obserwując zmiany rezystancji w odpowiedzi na odkształcenia, tensometr nie reaguje na napięcia w sposób, w jaki robi to warystor. Termistor, z kolei, to element, którego rezystancja zmienia się w odpowiedzi na zmiany temperatury, a nie napięcia. Używając go w obwodach, możemy monitorować temperaturę oraz regulować różne procesy, ale nie ma związku z gwałtownym spadkiem rezystancji wskutek wzrostu napięcia. Gaussotron to z kolei rodzaj detektora, który działa na zasadzie zjawisk magnetycznych, a nie elektrycznych, co czyni go nieodpowiednim w kontekście analizowanego pytania. Zrozumienie różnicy pomiędzy tymi elementami jest kluczowe dla prawidłowego projektowania układów elektronicznych oraz systemów pomiarowych. Typowe błędy myślowe, które mogą prowadzić do pomyłek w takich pytaniach, obejmują mylenie funkcji zależnych od napięcia i temperatury, co pokazuje, jak ważna jest znajomość specyfiki działania każdego z tych komponentów w praktyce inżynieryjnej.

Pytanie 11

Instalacje pneumatyczne powinny być montowane pod lekkim kątem wznoszącym, aby ułatwić

A. rozchodzenie się mgły olejowej w instalacji

B. rozbijanie kropli oleju strumieniem sprężonego powietrza

C. spływ kondensatu wodnego do najniższego punktu instalacji

D. odfiltrowanie cząstek stałych z powietrza

Odpowiedź dotycząca spływu kondensatu wodnego do najniższego punktu instalacji jest poprawna, ponieważ odpowiednie nachylenie instalacji pneumatycznych jest kluczowe dla efektywnego zarządzania kondensatem. W instalacjach wykorzystujących sprężone powietrze, wilgoć ma tendencję do skraplania się w chłodniejszych miejscach, co prowadzi do powstawania kondensatu. Utrzymywanie niewielkiego kąta wznoszącego pozwala na naturalny spływ kondensatu do wyznaczonych punktów odprowadzających, co minimalizuje ryzyko osadzania się wody w rurach. Praktyczne przykłady skutecznego zarządzania kondensatem można znaleźć w branżach takich jak przemysł spożywczy czy farmaceutyczny, gdzie odpowiednie odprowadzanie wody jest kluczowe dla zachowania jakości produktu. Normy branżowe, takie jak ISO 8573, podkreślają znaczenie zarządzania jakością powietrza sprężonego, co obejmuje również kontrolę kondensatu, co dodatkowo uzasadnia konieczność stosowania odpowiedniego nachylenia rur.

Pytanie 12

W celu oceny stanu technicznego przycisku S1 wykonano pomiary rezystancji, których wyniki przedstawiono w tabeli. Na ich podstawie można stwierdzić, że przycisk S1 posiada zestyk

Nazwa elementu	Wartość rezystancji zestyków [Ω]
Nazwa elementu	Przed przyciśnięciem	Po przyciśnięciu
Przycisk S1	0,22	∞

A. niesprawny NC.

B. sprawny NO.

C. sprawny NC.

D. niesprawny NO.

Przycisk S1, który oceniłeś jako sprawny NC, działa tak, że w spoczynku obwód jest zamknięty. To się zgadza z tym, jak powinien działać. Jeśli rezystancja wynosi 0,22 Ω przed naciśnięciem, to znaczy, że wszystko jest ok, bo obwód faktycznie jest zamknięty – to jest bardzo ważne dla zestyków NC. Kiedy naciśniesz przycisk, rezystancja skacze do ∞ Ω, co oznacza otwarcie obwodu, i to też jest typowe dla NO. Przyciski NC używa się w różnych sytuacjach, na przykład w automatyce przemysłowej, gdzie potrzebujesz, żeby maszyny się zatrzymywały w razie awarii. Dobrze jest wiedzieć, że w systemach awaryjnego zatrzymywania przyciski te w normalnych warunkach są zamknięte dla bezpieczeństwa, a w nagłych sytuacjach otwierają się, co chroni przed zagrożeniem. Wiedza o tym, jak działają przyciski NC, jest naprawdę istotna, nie tylko dla bezpieczeństwa, ale także w kontekście norm, które obowiązują w branży inżynieryjnej. To wszystko ma ogromne znaczenie w codziennej pracy.

Pytanie 13

Wartość napięcia wskazana przez woltomierz wynosi

A. 40 V

B. 17 V

C. 4 V

D. 8 V

Poprawna odpowiedź wynika z precyzyjnego odczytu wskazania woltomierza. Na zdjęciu możemy dostrzec, że wskazówka instrumentu znajduje się na poziomie 8 V, co jest zgodne z podziałką na skali. Wartości napięcia mierzonego woltomierzem muszą być odczytywane z dużą starannością, aby uniknąć błędów. W praktyce, prawidłowy odczyt napięcia jest kluczowy w wielu zastosowaniach, takich jak diagnostyka układów elektronicznych, testowanie baterii czy praca z instalacjami elektrycznymi. Ważne jest, aby znać zasady działania i kalibracji woltomierzy, aby zapewnić dokładność pomiarów. Standardy branżowe, takie jak IEC 61010, określają wymagania dotyczące bezpieczeństwa i dokładności urządzeń pomiarowych, co podkreśla znaczenie stosowania właściwych narzędzi w odpowiednich warunkach. Dobrze przeprowadzony pomiar nie tylko umożliwia zrozumienie działania obwodu, ale również przyczynia się do bezpieczeństwa pracy z urządzeniami elektrycznymi.

Pytanie 14

W przedstawionym na rysunku układzie sterowania siłownikiem jednostronnego działania, którego schemat przedstawiono na rysunku, tłoczysko siłownika wysuwa się po naciśnięciu jednego z przycisków. W opisanej sytuacji znakiem "?" oznaczono zawór

A. D.

B. C.

C. A.

D. B.

W sytuacji przedstawionej w pytaniu, wybór błędnych odpowiedzi wiąże się z niezrozumieniem podstawowych zasad działania zaworów w układach pneumatycznych. Odpowiedzi takie jak A, B czy D mogą sugerować inne typy zaworów, które nie są dostosowane do wymogów pracy z siłownikami jednostronnego działania. Na przykład, zawory 3/2, które mogą być przedstawione w odpowiedziach, nie posiadają wystarczającej liczby portów ani możliwości precyzyjnego kierowania przepływem, co skutkuje niemożnością realizacji funkcji wysuwania lub chowania tłoczyska siłownika. Często myślenie, że prostsze zawory mogą zaspokoić potrzeby skomplikowanego układu, prowadzi do poważnych problemów operacyjnych, takich jak niepełne wysunięcie siłownika lub brak możliwości jego wycofania. W branży automatyzacji, nieodpowiedni dobór elementów sterujących może prowadzić do awarii sprzętu lub wypadków, co jest niezgodne z wytycznymi BHP i normami SAE J1939. Dlatego kluczowe jest zrozumienie, że każdy element układu, w tym zawór, musi być dobierany w oparciu o specyfikacje aplikacji oraz wymagania techniczne, aby zapewnić bezpieczne i efektywne działanie całego systemu.

Pytanie 15

Której końcówki należy użyć do montażu elementów za pomocą śrub torx?

A. A.

B. C.

C. B.

D. D.

Końcówka B jest właściwym wyborem do montażu elementów za pomocą śrub Torx ze względu na jej specyficzny kształt, który idealnie pasuje do gwiazdkowego profilu śrub Torx. Śruby te są szeroko stosowane w przemyśle motoryzacyjnym, elektronice oraz w meblarstwie, gdzie zapewniają lepsze trzymanie i odporność na poślizg w porównaniu do tradycyjnych śrub z łbem płaskim czy krzyżowym. Użycie odpowiedniej końcówki jest kluczowe dla uniknięcia uszkodzeń zarówno samej śruby, jak i narzędzia. W praktyce, końcówki Torx oznaczone są literami i numerami, co ułatwia ich rozpoznanie. Warto również zwrócić uwagę na to, że stosowanie nieodpowiednich końcówek może prowadzić do uszkodzenia śruby, co w konsekwencji może wymusić wymianę całego elementu. Z tego powodu, w branży inżynieryjnej oraz produkcyjnej, stosowanie właściwych narzędzi jest zgodne z najlepszymi praktykami i normami jakości, co przyczynia się do zwiększenia wydajności oraz bezpieczeństwa pracy.

Pytanie 16

Największe ryzyko związane z urządzeniami elektrycznymi wynika z możliwości

A. wystąpienia zwarcia doziemnego

B. pojawu przerwy w obwodzie elektrycznym

C. dotknięcia elementów urządzenia elektrycznego mających uziemienie

D. dotknięcia odizolowanych części będących pod napięciem

Dotknięcie odizolowanych elementów znajdujących się pod napięciem stanowi poważne zagrożenie dla zdrowia i życia ludzi. Elementy te, jeśli są odizolowane, mogą wydawać się bezpieczne, jednak w momencie, gdy dojdzie do naruszenia izolacji, stają się źródłem niebezpiecznego napięcia elektrycznego. Przykładem może być uszkodzona wtyczka lub przewód, w którym izolacja została przerwana, a przewodnik stał się dostępny. W takich sytuacjach, dotykając odizolowanego elementu, osoba może stać się drogą, przez którą prąd elektryczny przepływa do ziemi, co może prowadzić do porażenia elektrycznego. Zgodnie z normami bezpieczeństwa, takimi jak PN-EN 61140, urządzenia elektryczne powinny być projektowane z myślą o minimalizowaniu ryzyka kontaktu z elementami pod napięciem. Regularne przeglądy oraz stosowanie odpowiednich zabezpieczeń, takich jak wyłączniki różnicowo-prądowe, mogą znacznie zredukować to ryzyko. Odpowiednia edukacja użytkowników i pracowników w zakresie bezpieczeństwa elektrycznego jest kluczowa dla zapobiegania wypadkom.

Pytanie 17

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 18

Materiał o których właściwościach należy wybrać do konstrukcji lekkiej i odpornej na odkształcenia mobilnej podstawy konstrukcyjnej urządzenia mechatronicznego?

	Gęstość ρ [g/cm³]	Granica plastyczności Re [MPa]
A.	2,70	40
B.	2,75	320
C.	7,70	320
D.	8,85	35

A. B.

B. A.

C. C.

D. D.

Wybór odpowiedzi B jest właściwy, ponieważ materiał ten ma kluczowe właściwości, które spełniają wymagania dla konstrukcji lekkiej i odpornej na odkształcenia. Gęstość materiału wynosząca 2,75 g/cm³ sprawia, że jego masa jest zredukowana, co jest istotne w przypadku urządzeń mechatronicznych, gdzie waga ma bezpośredni wpływ na mobilność i wydajność. Ponadto, granica plastyczności 320 MPa oznacza, że materiał jest w stanie wytrzymać znaczne obciążenia bez trwałych deformacji. Przykładowe zastosowania obejmują elementy konstrukcyjne w robotyce oraz podzespoły w przenośnych urządzeniach, które muszą zachować swoją formę podczas użytkowania. Zgodnie z dobrymi praktykami inżynieryjnymi, wybór materiałów o niskiej gęstości i wysokiej wytrzymałości jest kluczowy dla zapewnienia efektywności energetycznej i niezawodności urządzeń. W branży mechatronicznej często wykorzystuje się materiały kompozytowe, które łączą te pożądane właściwości, co dodatkowo podkreśla znaczenie odpowiedniego doboru materiałów.

Pytanie 19

W miarę wzrostu współczynnika lepkości oleju używanego w systemach hydraulicznych, jakie zmiany zachodzą w lepkości oleju?

A. w szerszym zakresie przy zmianach temperatury

B. w mniejszym zakresie przy zmianach ciśnienia

C. w mniejszym zakresie przy zmianach temperatury

D. w szerszym zakresie przy zmianach ciśnienia

Wybór odpowiedzi wskazujących na szerszy zakres zmian lepkości przy zmianach ciśnienia czy temperatury jest związany z nieporozumieniami na temat działania olejów hydraulicznych i ich właściwości. Wysoki współczynnik lepkości oznacza, że olej jest bardziej oporny na zmiany, co w kontekście temperatury oznacza, że jego lepkość nie zmienia się znacząco, gdy temperatura wzrasta lub maleje. Z kolei przy niskim współczynniku lepkości, olej jest bardziej podatny na te zmiany. W związku z tym, sugerowanie, że olej o wysokiej lepkości może zmieniać swoje właściwości w szerszym zakresie przy zmianach temperatury, jest niezgodne z zasadami fizyki płynów. W układach hydraulicznych, oleje muszą charakteryzować się stabilnością lepkości w określonych warunkach eksploatacyjnych, co jest kluczowe dla efektywności działania. Warto zwrócić uwagę, że nieprawidłowe podejście do doboru oleju może prowadzić do nieefektywności systemu, zwiększonego zużycia energii, a nawet do uszkodzeń komponentów. Dlatego tak ważne jest zrozumienie, jak właściwości oleju wpływają na jego działanie w praktycznych zastosowaniach hydraulicznych.

Pytanie 20

Jeśli w trakcie standardowych warunków eksploatacji pneumatyczne urządzenie mechatroniczne generuje duże drgania, to osoba obsługująca powinna być wyposażona w

A. okulary ochronne.

B. kask zabezpieczający.

C. obuwie ochronne.

D. rękawice antywibracyjne.

Rękawice antywibracyjne są kluczowym elementem ochrony osobistej, gdy pracownik obsługuje pneumatyczne urządzenia mechatroniczne, które generują znaczne drgania. Te drgania mogą prowadzić do poważnych urazów, takich jak zespół wibracyjny, który objawia się bólem, mrowieniem i osłabieniem kończyn. Rękawice antywibracyjne są zaprojektowane w taki sposób, aby minimalizować przenoszenie drgań na ręce operatora, co znacząco zmniejsza ryzyko kontuzji. W praktyce, standardy takie jak ISO 10819 dotyczące pomiarów drgań w rękach użytkowników podkreślają znaczenie stosowania odpowiednich środków ochronnych. W przypadku pracy z maszynami, które wytwarzają drgania, inwestycja w wysokiej jakości rękawice antywibracyjne jest nie tylko zgodna z dobrymi praktykami, ale również zapewnia komfort i bezpieczeństwo operatora. Przykładem zastosowania takich rękawic jest praca w branży budowlanej, gdzie narzędzia pneumatyczne, takie jak młoty udarowe, są powszechnie używane. Używanie rękawic antywibracyjnych pozwala pracownikom na dłuższą i bardziej wydajną pracę bez ryzyka zdrowotnego związane z drganiami.

Pytanie 21

Do podłączenia przewodów do uzwojeń silnika przedstawionego na ilustracji należy użyć

A. klucza nasadowego.

B. wkrętaka płaskiego.

C. wkrętaka krzyżowego.

D. klucza imbusowego.

Klucz nasadowy to naprawdę super narzędzie, gdy mówimy o dużych nakrętkach, a to jest ważne, kiedy podłączamy przewody do silnika. Na obrazku widać złącza, gdzie właśnie taki klucz będzie najbardziej przydatny, bo daje lepszą siłę dokręcania i stabilność. Fajnie, że klucz nasadowy ma wymienne nasadki – dzięki temu możemy dopasować go do różnych nakrętek, co zdecydowanie ułatwia pracę, zwłaszcza w trudnych miejscach. W przemyśle mechanicznym i elektrycznym klucze nasadowe to niemal standard, bo zapewniają bezpieczeństwo i efektywność mocowania elementów. Korzystanie z tego narzędzia jest zgodne z tym, co zalecają producenci, więc sprzęt dłużej działa i lepiej funkcjonuje. Pamiętaj też, że przy pracy z silnikami ważne jest przestrzeganie zasad bezpieczeństwa, bo to zmniejsza ryzyko uszkodzeń i kontuzji.

Pytanie 22

Jakie są etapy podstawowych cykli działania sterownika PLC?

A. Inicjalizacja sterownika, aktualizacja stanu wejść, wykonanie programu, aktualizacja stanu wyjść

B. Aktualizacja stanu wyjść, inicjalizacja sterownika, wykonanie programu, uaktualnianie stanu wejść

C. Inicjalizacja sterownika, aktualizacja stanu wyjść, aktualizacja stanu wejść, wykonanie programu

D. Aktualizacja stanu wejść, inicjalizacja sterownika, aktualizacja stanu wyjść, wykonanie programu

Wybór niewłaściwych sekwencji cykli pracy sterownika PLC może prowadzić do licznych błędów w działaniu systemu, co ma bezpośredni wpływ na efektywność procesów automatyki. W przypadku pierwszej z niepoprawnych odpowiedzi, sekwencja zaczyna się od aktualizacji stanu wyjść przed odczytem stanu wejść, co jest fundamentalnym błędem. Sterownik PLC powinien najpierw poznać aktualny stan otoczenia (wejść), zanim podejmie decyzje, które wyjścia należy aktywować. W drugim przykładzie, sekwencja rozpoczyna się od aktualizacji stanu wejść, co jest poprawne, ale inicjalizacja sterownika powinna zająć miejsce przed tym krokiem, aby zapewnić, że wszystkie parametry są odpowiednio ustawione. Trzecia odpowiedź pokazuje, że aktualizacja stanu wyjść następuje przed wykonaniem programu, co jest sprzeczne z zasadą logiki sterowania, gdyż decyzje dotyczące wyjść powinny być oparte na obliczeniach i analizach przeprowadzonych w trakcie wykonania programu. Wreszcie, ostatnia odpowiedź wprowadza dodatkowy chaos, gdyż zaczyna się od aktualizacji stanu wyjść oraz nie uwzględnia sekwencji wykonania programu. Takie podejścia mogą prowadzić do nieprzewidywalnych rezultatów, błędów w automatyce oraz problemów z bezpieczeństwem. Kluczowe jest, aby zrozumieć, że każdy z tych kroków jest od siebie zależny, a ich odpowiednia sekwencja jest fundamentem prawidłowego działania systemów sterowania.

Pytanie 23

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 24

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 25

Przedstawiony na rysunku czujnik Pt100 jest przeznaczony do pomiaru

A. poziomu cieczy.

B. przepływu w cieczy.

C. temperatury cieczy.

D. ciśnienia cieczy.

Czujnik Pt100 jest jednym z najpowszechniej stosowanych czujników temperatury w przemyśle i laboratoriach. Jego zasada działania opiera się na zmianie rezystancji platyny w funkcji temperatury, co czyni go bardzo dokładnym i stabilnym rozwiązaniem. Przy 0°C rezystancja wynosi dokładnie 100 omów, co pozwala na precyzyjne pomiary w szerokim zakresie temperatur, zazwyczaj od -200°C do 850°C. Czujniki te są stosowane w wielu aplikacjach, od monitorowania procesów przemysłowych, przez systemy HVAC, aż po laboratoria naukowe. Warto podkreślić, że stosowanie czujników Pt100 jest zgodne z międzynarodowymi standardami, takimi jak IEC 60751, co zapewnia ich wysoką jakość i niezawodność. Dzięki ich precyzyjności i stabilności, czujniki te są często wybierane do zastosowań wymagających dokładnych danych temperaturowych, co w praktyce może wpływać na wydajność i bezpieczeństwo różnych procesów.

Pytanie 26

Woltomierz działający w trybie AC pokazuje wartość napięcia elektrycznego

A. maksymalną

B. średnią

C. skuteczną

D. chwilową

W przypadku pomiarów napięcia zmiennego (AC) niepoprawne jest utożsamianie odczytów woltomierza z pomiarami chwilowymi, średnimi czy maksymalnymi. Wartość chwilowa odnosi się do natychmiastowej wartości napięcia w danym momencie czasu, co jest bardziej użyteczne w analizie sygnałów niż w pomiarach efektywnej wartości napięcia. Z kolei wartość średnia, obliczana jako średnia arytmetyczna z szeregu wartości chwilowych, również nie jest odpowiednia w kontekście napięcia zmiennego, ponieważ dla sinusoidalnego przebiegu napięcia średnia wartość wynosi zero. To prowadzi do nieporozumień, gdyż można by sądzić, że średnia miałaby jakiekolwiek zastosowanie w praktycznych pomiarach. Maksymalna wartość napięcia, zwana także wartością szczytową, przedstawia najwyższy punkt napięcia w cyklu, ale również nie jest miarą efektywności działania obwodu elektrycznego. Prawidłowe rozumienie tych pojęć jest kluczowe dla analizy i diagnostyki systemów elektrycznych. W obliczeniach związanych z mocą oraz projektowaniem instalacji wykorzystuje się wartość skuteczną, co jest zgodne z ogólnymi praktykami branżowymi i normami, takimi jak IEC 60204, które podkreślają znaczenie właściwego pomiaru i interpretacji danych w kontekście działania urządzeń elektrycznych.

Pytanie 27

Do spawania metali za pomocą łuku elektrycznego wykorzystuje się zasilacz o

A. wysokim napięciu i małym prądzie

B. niskim napięciu i dużym prądzie

C. wysokim napięciu i dużym prądzie

D. niskim napięciu i małym prądzie

Spawanie metali za pomocą łuku elektrycznego to nie lada wyzwanie, ale jeśli dobrze dobierzesz parametry prądu, wszystko pójdzie gładko. Ważne jest, żeby ustawić niskie napięcie i dość wysoki prąd. Niskie napięcie zmniejsza ryzyko, że coś się przebije, a przy tym zapewnia stabilność łuku spawalniczego, co jest mega istotne. Wysoki prąd z kolei pozwala na topnienie materiałów, więc można uzyskać spoiny dobrej jakości. Jak wiesz, przy spawaniu MIG/MAG, TIG czy MMA, te zasady naprawdę obowiązują. Zgodnie z normami, takimi jak ISO 4063, odpowiednie ustawienia to klucz do trwałych i wytrzymałych spoin. Dzięki tym parametrom, tworzona złącza będą odporne na zmęczenie i różne uszkodzenia, co w przemyśle, np. przy budowie maszyn czy konstrukcjach stalowych, jest bardzo ważne.

Pytanie 28

Po programowym aktywowaniu czterech wyjść tranzystorowych w sterowniku PLC, które sterują cewkami elektrozaworów, stwierdzono, że nie wszystkie działają poprawnie. Pomiar napięcia U_BE (między bazą a emiterem) tranzystorów na poszczególnych wyjściach wykazał następujące wartości: U_BE1 = 1 V, U_BE2 = 3 V, U_BE3 = 0,7 V, U_BE4 = 5 V. Wyniki pomiarów sugerują uszkodzenie

A. tranzystorów na wyjściach 1 i 3

B. tranzystorów na wyjściach 2 i 4

C. wyłącznie tranzystora na wyjściu 3

D. wyłącznie tranzystora na wyjściu 4

Zauważyłeś, że odpowiedź wskazuje na problemy z tranzystorami na wyjściach 2 i 4, co jest całkiem słuszne. Jak spojrzysz na pomiary napięcia U<sub>BE</sub>, to na wyjściu 4 wynosi ono 5 V. To oznacza, że tranzystor działa na pełnych obrotach, a dla typowych tranzystorów krzemowych powinno być w okolicach 0,7 V. Z kolei, na wyjściu 2 mamy 3 V, co jest zbyt dużo – to znaczy, że coś tu nie gra i tranzystor nie pracuje tak, jak powinien. Jak się takie rzeczy zdarzają, to mogą być problemy z działaniem podłączonych cewków, a to może być kłopotliwe. W przypadku sterowników PLC wszystko musi działać jak w zegarku, żeby system był ok. W sytuacjach awaryjnych, lepiej też regularnie robić testy i konserwację, by wyłapać takie usterki na czas. No i nie zaszkodzi znać standardy, jak IEC 61131, bo mogą pomóc unikać tego typu problemów w przyszłości.

Pytanie 29

Jaki czujnik powinno się wykorzystać do pomiaru wartości natężenia pola magnetycznego?

A. Ultradźwiękowy

B. Hallotronowy

C. Pojemnościowy

D. Tensometryczny

Czujnik hallotronowy jest specjalistycznym urządzeniem, które wykrywa obecność i natężenie pola magnetycznego. Zasada jego działania opiera się na efekcie Hall'a, który polega na wytwarzaniu napięcia poprzecznego na przewodniku, gdy przepływa przez niego prąd i jest jednocześnie poddany działaniu pola magnetycznego. Dzięki temu czujniki hallotronowe znajdują szerokie zastosowanie w różnych dziedzinach, takich jak motoryzacja (np. w systemach ABS), automatyka przemysłowa oraz urządzenia elektroniczne. Charakteryzują się wysoką czułością i precyzją, co czyni je najlepszym wyborem do pomiarów natężenia pola magnetycznego. Ich instalacja i użytkowanie są zgodne z powszechnie uznawanymi standardami branżowymi, co dodatkowo podnosi ich wartość w zastosowaniach przemysłowych. Warto również zwrócić uwagę na rozwój technologii, gdzie czujniki hallotronowe są integralną częścią nowoczesnych systemów pomiarowych i automatyzacyjnych.

Pytanie 30

Czy obniżenie temperatury czynnika w sprężarkach prowadzi do

A. skraplania pary wodnej oraz osuszania powietrza

B. wzrostu ciśnienia sprężonego powietrza

C. osadzania zanieczyszczeń na dnie zbiornika

D. powiększania objętości sprężonego powietrza

Odpowiedź dotycząca skraplania pary wodnej oraz osuszania powietrza jest poprawna, ponieważ ochładzanie czynnika roboczego w sprężarkach prowadzi do zmniejszenia jego temperatury, co z kolei powoduje kondensację pary wodnej zawartej w powietrzu. W praktyce, w systemach klimatyzacyjnych oraz chłodniczych, proces ten jest kluczowy dla zapewnienia efektywności działania układów. W momencie, gdy powietrze jest schładzane, jego zdolność do utrzymywania wilgoci maleje, co prowadzi do skraplania się wody. Zjawisko to jest szczególnie istotne w kontekście osuszania powietrza, co przekłada się na lepszą jakość powietrza oraz wydajność systemów. Standardy takie jak ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers) podkreślają znaczenie kontroli wilgotności dla poprawy komfortu użytkowników oraz efektywności energetycznej. Dlatego w wielu zastosowaniach, takich jak chłodzenie przemysłowe czy klimatyzacja budynków, stosuje się wymienniki ciepła, które umożliwiają skuteczne zarządzanie wilgotnością oraz temperaturą powietrza.

Pytanie 31

Jaki typ smaru powinno się zastosować do smarowania elementów gumowych?

A. Molibdenowy

B. Grafitowy

C. Silikonowy

D. Litowy

Smar silikonowy jest idealnym wyborem do smarowania gumowych elementów ze względu na swoje właściwości chemiczne i fizyczne. Silikon wykazuje doskonałą adhezję do powierzchni gumowych, co przekłada się na długotrwałą ochronę przed zużyciem. Jest odporny na wysokie temperatury, co czyni go odpowiednim do zastosowań, w których gumowe elementy mogą być narażone na działanie ciepła. Ponadto, smar silikonowy nie powoduje degradacji materiałów elastomerowych, w przeciwieństwie do innych smarów, które mogą prowadzić do pęknięć lub twardnienia gumy. Przykłady zastosowania smaru silikonowego obejmują uszczelki w oknach, elementy zawieszenia w samochodach, a także w urządzeniach gospodarstwa domowego, takich jak pralki czy zmywarki. Stosując smar silikonowy, można znacznie wydłużyć żywotność gumowych części oraz poprawić ich działanie poprzez redukcję tarcia. Zgodnie z dobrymi praktykami branżowymi, smar silikonowy powinien być stosowany w każdej aplikacji wymagającej smarowania elementów gumowych, aby zapewnić ich optymalne funkcjonowanie.

Pytanie 32

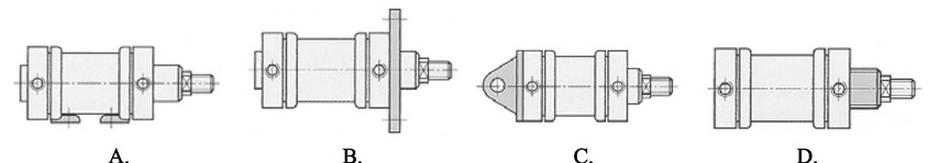

Siłownik z mocowaniem gwintowym przedstawia rysunek

A. D.

B. C.

C. B.

D. A.

Siłownik z mocowaniem gwintowym, oznaczony literą D, został zidentyfikowany na podstawie analizy rysunku technicznego. Mocowania gwintowe są powszechnie wykorzystywane w automatyce i mechanice, ponieważ zapewniają stabilność i możliwość precyzyjnego ustawienia elementów. Rysunek techniczny zawiera szczegóły dotyczące wymiarów i specyfikacji, co umożliwia inżynierom i technikom dokonanie właściwego wyboru w kontekście aplikacji. W praktyce, siłowniki z mocowaniem gwintowym są często stosowane w systemach, gdzie wymagana jest wysoka precyzja oraz powtarzalność ruchów, na przykład w robotyce przemysłowej, automatyzacji procesów produkcyjnych oraz w systemach podnoszenia. Wybór siłownika o odpowiednim mocowaniu ma kluczowe znaczenie dla bezpieczeństwa i efektywności operacyjnej. Standardy, takie jak ISO 6431, określają normy dotyczące siłowników pneumatycznych, co pozwala na ich uniwersalne zastosowanie w różnych branżach. Znajomość tych norm oraz umiejętność ich zastosowania w praktyce to istotny aspekt w pracy inżyniera.

Pytanie 33

Przy pomocy którego elementu można regulować siłę uderzenia odbijaka pneumatycznego przedstawionego na rysunku?

A. 4 - Zaworu redukcyjnego w zespole przygotowania powietrza.

B. 1 - Zaworu zasuwowego odcinającego.

C. 3 - Układu sterującego czasem pracy odbijaka AP 115.

D. 2 - Zaworu sterującego kierunkiem przepływu 3/2.

Zawór redukcyjny w zespole przygotowania powietrza (element 4) odgrywa kluczową rolę w regulacji ciśnienia powietrza, które jest dostarczane do odbijaka pneumatycznego. Dzięki temu można precyzyjnie dostosować siłę uderzenia urządzenia, co ma istotne znaczenie w wielu aplikacjach przemysłowych. Użycie zaworu redukcyjnego pozwala na obniżenie ciśnienia z poziomu wyjściowego do wartości optymalnej dla konkretnego procesu, co zwiększa efektywność i bezpieczeństwo operacji. Przykładowo, w procesach montażowych, gdzie precyzja jest kluczowa, regulacja siły uderzenia pozwala uniknąć uszkodzeń komponentów. Zgodnie z zaleceniami branżowymi, stosowanie zaworów redukcyjnych jest standardem w układach pneumatycznych, ponieważ pozwala na bardziej stabilne i przewidywalne działanie systemu. Dzięki temu operacje można przeprowadzać z większą kontrolą oraz w zgodności z normami jakości. Warto również zaznaczyć, że właściwe ustawienie ciśnienia wpływa na żywotność i niezawodność urządzeń pneumatycznych.

Pytanie 34

Aby maksymalnie zwiększyć zasięg przesyłania danych oraz ograniczyć wpływ zakłóceń elektromagnetycznych na transmisję w systemie mechatronicznym przy realizacji sterowania sieciowego, jaki kabel należy wykorzystać?

A. symetryczny ekranowany (tzw. skrętka ekranowana)

B. symetryczny nieekranowany (tzw. skrętka nieekranowana)

C. światłowodowy

D. koncentryczny

Kabel światłowodowy to naprawdę świetny wybór do sterowania sieciowego w systemach mechatronicznych. Szczególnie jeśli chodzi o przesył danych na długie odległości i zmniejszenie wpływu zakłóceń elektromagnetycznych. Wiesz, światłowody przesyłają sygnały jako impulsy świetlne, co sprawia, że są mniej podatne na zakłócenia niż tradycyjne kable miedziane. W automatyce przemysłowej, gdzie odległości między sprzętem mogą być naprawdę duże, to się przydaje. Kable te są odporne na zakłócenia elektryczne, więc idealnie nadają się do miejsc, gdzie są mocne pola elektromagnetyczne, jak w pobliżu maszyn elektrycznych. W dodatku mamy standardy komunikacyjne, takie jak 10GBASE-SR, które pokazują, że światłowody są super efektywne i wydajne, zwłaszcza na większych dystansach. Choć koszt zakupu jest wyższy na początku, długofalowo to się opłaca, bo są bardziej niezawodne i tańsze w eksploatacji.

Pytanie 35

Która z magistrali komunikacyjnych nie wymaga instalacji rezystorów terminacyjnych na końcach?

A. SmartWire-DT

B. RS 485

C. PROFINET

D. CAN

PROFINET to standard komunikacyjny oparty na Ethernet, który został zaprojektowany z myślą o automatyzacji przemysłowej. Jednym z kluczowych aspektów PROFINET jest to, że nie wymaga stosowania rezystorów terminujących na końcach łącza, co różni go od innych magistrali komunikacyjnych, takich jak RS 485 czy CAN, które zazwyczaj wymagają terminacji dla zapewnienia integralności sygnału. W przypadku PROFINET, sygnał jest przesyłany w formie pakietów danych, co sprawia, że terminacja nie jest konieczna. Dzięki temu, PROFINET oferuje większą elastyczność w projektowaniu sieci oraz upraszcza instalację, co jest szczególnie korzystne w rozbudowanych systemach automatyki, gdzie wiele urządzeń jest połączonych w sieć. Przykłady zastosowania PROFINET obejmują systemy sterowania procesami, robotykę oraz monitoring w czasie rzeczywistym w zakładach przemysłowych, gdzie wysoka prędkość transmisji i niskie opóźnienia są kluczowe dla efektywności działania. Standard ten jest zgodny z normą IEC 61158 i zyskuje coraz większe uznanie w branży dzięki możliwości integracji z istniejącymi infrastrukturami sieciowymi opartymi na Ethernet.

Pytanie 36

W barach są skalowane

A. prędkościomierze

B. manometry

C. wiskozymetry

D. przepływomierze

Manometry to urządzenia pomiarowe, które służą do określania ciśnienia w różnych systemach. W kontekście barów, manometry są szczególnie ważne w kontrolowaniu ciśnienia gazów i cieczy, co jest kluczowe w wielu procesach przemysłowych oraz w instalacjach hydraulicznych i pneumatycznych. Przykładowo, w przemyśle gazowym manometry umożliwiają monitorowanie ciśnienia w zbiornikach, co jest niezbędne dla zapewnienia bezpieczeństwa i efektywności systemu. W praktyce, manometry są również używane w medycynie, na przykład do pomiaru ciśnienia krwi, co ilustruje ich wszechstronność. Standardy branżowe, takie jak ISO 5171, określają parametry, które manometry muszą spełniać, aby zapewnić wiarygodność i dokładność pomiarów. Ponadto, manometry różnią się rodzajem zastosowanego medium, mogą być stosowane w warunkach wysokotemperaturowych lub w środowiskach agresywnych chemicznie, co dodatkowo podkreśla ich znaczenie w szerokiej gamie aplikacji.

Pytanie 37

Który rodzaj obróbki metalu przedstawiono na ilustracji?

A. Walcowanie.

B. Szlifowanie.

C. Toczenie.

D. Nawęglanie.

Walcowanie jest zaawansowaną metodą obróbki plastycznej, w której materiał metalowy przechodzi pomiędzy dwoma lub więcej obracającymi się walcami. Ta technika jest szeroko stosowana w przemyśle, szczególnie w produkcji blach, prętów oraz innych elementów o określonym kształcie i wymiarach. Proces ten pozwala na uzyskanie pożądanej grubości materiału, a także na poprawę jego właściwości mechanicznych. Walcowanie może być wykonywane na gorąco lub na zimno, co wpływa na finalne właściwości materiału. Walcowanie na gorąco, w przeciwieństwie do walcowania na zimno, umożliwia uzyskanie większych odkształceń bez ryzyka pęknięć. Dodatkowo, podczas walcowania, materiał ulega zjawisku zwanym strain hardening, co zwiększa jego wytrzymałość. W praktyce, walcowanie wykonuje się zgodnie z normami ISO i innymi standardami branżowymi, co zapewnia powtarzalność i jakość produkcji. Ta metoda jest niezbędna w wielu gałęziach przemysłu, w tym w budownictwie, motoryzacji oraz lotnictwie.

Pytanie 38

Przepisy dotyczące usuwania używanych urządzeń elektronicznych nakładają obowiązek

A. wrzucić je do kosza na śmieci

B. wyrzucić je do pojemnika na śmieci po wcześniejszym stłuczeniu szyjki kineskopu

C. przekazać je firmie zajmującej się odbiorem odpadów po wcześniejszym uzgodnieniu

D. pozostawić je obok kontenera na śmieci

Odpowiedź "przekazać je firmie wywożącej śmieci po uprzednim uzgodnieniu" jest prawidłowa, ponieważ zgodnie z przepisami dotyczącymi gospodarki odpadami, w tym szczególnie dotyczy to urządzeń elektronicznych, istnieją ściśle określone procedury ich utylizacji. Utylizacja tego typu odpadów wymaga, aby były one przekazywane do wyspecjalizowanych firm, które mają odpowiednie zezwolenia i zasoby do ich bezpiecznego przetwarzania. Tego rodzaju przedsiębiorstwa posiadają technologie pozwalające na recykling części elektronicznych oraz odpowiednie metody unieszkodliwiania niebezpiecznych substancji, takich jak rtęć czy ołów, które mogą występować w niektórych urządzeniach. Przykładowo, wiele z tych firm oferuje usługi odbioru z miejsca zamieszkania, co ułatwia użytkownikom przestrzeganie przepisów. Przekazanie urządzeń wykwalifikowanym specjalistom nie tylko zapewnia zgodność z prawem, ale również chroni środowisko i zdrowie ludzi, zmniejszając ryzyko zanieczyszczenia.

Pytanie 39

Z odległości jednego metra można zarejestrować temperaturę obudowy urządzenia

A. pirometrem.

B. daloczułkiem.

C. multimetrem.

D. fotometrem.

Wybór dalmierza, fotometru czy multimetru jako narzędzi do pomiaru temperatury obudowy urządzenia jest nieprawidłowy, ponieważ każde z tych urządzeń ma swoje specyficzne zastosowania, które nie obejmują bezpośredniego pomiaru temperatury. Dalmierz jest narzędziem wykorzystywanym do pomiaru odległości, które działa na zasadzie pomiaru czasu, w jakim fala elektromagnetyczna przebywa dystans między nadajnikiem a obiektem. Nie posiada on jednak zdolności do wyczuwania temperatury, co czyni go nieodpowiednim do tego typu pomiarów. Fotometr, z drugiej strony, jest urządzeniem służącym do pomiaru natężenia światła, co również nie ma związku z pomiarem temperatury. Użycie fotometru w tym kontekście prowadzi do fundamentalnych błędów myślowych dotyczących jego funkcji i przeznaczenia. Multimetr, chociaż jest wszechstronnym narzędziem pomiarowym, również nie może być użyty do bezpośredniego pomiaru temperatury obiektu z odległości. Jego główne funkcje obejmują pomiar napięcia, prądu i oporu, a nie temperatury. W przypadku pomiarów temperatury, multimetr może być użyty tylko w połączeniu z odpowiednimi czujnikami, jednak wymaga to kontaktu z obiektem lub jego bliskiego umiejscowienia, co nie jest zgodne z zasadą pomiaru stosowaną w pirometrii. Zrozumienie właściwego zastosowania tych narzędzi jest kluczowe dla uzyskania dokładnych i wiarygodnych wyników pomiarów.

Pytanie 40

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.
