Informacje o egzaminie:

Zawód: Technik budownictwa
Kwalifikacja: BUD.08 - Montaż konstrukcji budowlanych
Data rozpoczęcia: 11 maja 2026 10:50
Data zakończenia: 11 maja 2026 11:11

Egzamin zdany!

Wynik: 24/40 punktów (60,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jaką mieszankę należy przygotować do wypełnienia poziomych połączeń zewnętrznych prefabrykowanych ścian?

A. Ciepłochronną

B. Ogniotrwałą

C. Wodoszczelną

D. Mrozoodporną

Stosowanie ogniotrwałej zaprawy do wypełnienia poziomych złączy prefabrykatów ściennych jest nieadekwatne, ponieważ jej głównym przeznaczeniem jest ochrona przed wysokimi temperaturami oraz ogniem. Choć jest kluczowa w kontekście ochrony przeciwpożarowej, nie spełnia wymagań dotyczących izolacji termicznej, co jest kluczowe dla efektywności energetycznej budynku. Również zastosowanie wodoszczelnej zaprawy w tym kontekście może być mylące. Choć wodoszczelność jest istotna w miejscach narażonych na bezpośredni kontakt z wilgocią, nie zastępuje ona właściwości izolacyjnych, które zapewnia zaprawa ciepłochronna. Ponadto, mrozoodporna zaprawa, choć przydatna w chłodnych warunkach, nie zapewnia wystarczającej izolacji cieplnej, co może prowadzić do niskiego komfortu cieplnego oraz zwiększonych kosztów ogrzewania. Kluczowe jest zrozumienie, że każdy rodzaj zaprawy ma swoje specyficzne zastosowanie i nie można ich stosować zamiennie bez uwzględnienia wymagań technicznych oraz warunków środowiskowych, w jakich funkcjonować będą prefabrykaty ścienne. Właściwe dobieranie materiałów budowlanych w kontekście ich funkcji i właściwości jest fundamentem skutecznego projektowania budynków.

Pytanie 2

Na którym rysunku przedstawiono kotwę fajkową?

A. D.

B. B.

C. C.

D. A.

Wybór odpowiedzi, która nie jest rysunkiem D, może wynikać z nieporozumienia dotyczącego kształtu kotwy fajkowej. Każda inna odpowiedź, w tym A, B i C, przedstawia kotwy o innych formach, które nie są charakterystyczne dla kotwy fajkowej. Błędne identyfikowanie kotwy fajkowej może prowadzić do poważnych konsekwencji w praktyce, gdyż stosowanie niewłaściwego typu kotwy w odpowiednich warunkach może skutkować nieefektywnym zakotwiczeniem. Ważne jest zrozumienie, że kotwy pełnią różne funkcje w zależności od ich konstrukcji i przeznaczenia. Na przykład, kotwy płaskie są idealne do miękkiego dna, podczas gdy kotwy fajkowe lepiej sprawdzają się w twardych warunkach. Wybór niewłaściwej kotwy może prowadzić do sytuacji, w której jednostka pływająca nie będzie w stanie utrzymać się w danym miejscu, co może stwarzać zagrożenie zarówno dla załogi, jak i dla samej jednostki. Zrozumienie różnic między rodzajami kotwic jest kluczowe dla zapewnienia bezpieczeństwa podczas żeglugi. W branży ważne jest również stosowanie się do norm i najlepszych praktyk, które określają odpowiednie techniki zakotwiczania w różnych warunkach morskich. Dlatego istotne jest, aby znać kształty i funkcje kotwic, aby podejmować właściwe decyzje w praktyce morskiej.

Pytanie 3

Materiały budowlane zawierające azbest powinny być przechowywane w

A. pojemnikach z wodą

B. stalowych kontenerach z rozsuwaną pokrywką

C. szczelnych opakowaniach foliowych

D. pryzmach przykrytych papą

Materiały rozbiórkowe zawierające azbest muszą być składowane w szczelnych opakowaniach foliowych, aby ograniczyć ich negatywny wpływ na zdrowie ludzi oraz na środowisko. Azbest, znany ze swoich właściwości izolacyjnych i ognioodpornych, stanowi poważne zagrożenie zdrowotne, gdy zostaje uwolniony do powietrza. Dlatego też, zgodnie z obowiązującymi regulacjami i normami, takimi jak Ustawa o odpadach, materiały te należy zabezpieczać przed działaniem czynników zewnętrznych. Użycie szczelnych opakowań foliowych minimalizuje ryzyko uwolnienia włókien azbestowych podczas transportu i składowania. Dodatkowo, ważne jest oznakowanie takich opakowań, aby zwrócić uwagę osób trzecich na ich potencjalne zagrożenie. W praktyce, wiele jednostek zajmujących się rozbiórkami stosuje te opakowania, aby zapewnić zgodność z przepisami oraz dbałość o zdrowie publiczne. Właściwe składowanie azbestu jest kluczowym krokiem w zarządzaniu odpadami niebezpiecznymi, a stosowanie szczelnych opakowań foliowych jest jednym z elementów zapewnienia bezpieczeństwa w tym procesie.

Pytanie 4

Które urządzenie, służące do łączenia elementów konstrukcji stalowych, przedstawiono na rysunku?

A. Zaciskarkę pneumatyczną.

B. Spawarkę gazową.

C. Lutownicę transformatorową.

D. Zgrzewarkę punktową.

Zrozumienie różnicy między różnymi narzędziami do łączenia elementów metalowych jest kluczowe dla każdego specjalisty w dziedzinie obróbki metali. Spawarka gazowa, jako urządzenie do spawania, wykorzystuje mieszankę gazów do generowania wysokotemperaturowego płomienia, co pozwala na łączenie materiałów poprzez ich stopienie. Jest to technika stosowana głównie w przypadku grubszych blach, a nie do precyzyjnego łączenia cienkowarstwowych elementów, jak ma to miejsce w przypadku zgrzewania punktowego. Zaciskarka pneumatyczna jest narzędziem, które służy do łączenia elementów poprzez ich mechaniczne zaciskanie, a więc nie wykorzystuje technologii spawania ani zgrzewania, co czyni ją nieodpowiednią w kontekście pytania. Lutownica transformatorowa, z drugiej strony, jest narzędziem przeznaczonym do lutowania, które polega na łączeniu materiałów za pomocą stopu metalu w niższej temperaturze. Każde z tych urządzeń ma swoje unikalne zastosowanie i nie można ich stosować zamiennie. Dlatego istotne jest, aby mieć jasność co do funkcji poszczególnych technologii oraz ich zastosowań w praktyce, aby uniknąć pomyłek i błędów w procesie produkcyjnym.

Pytanie 5

Proces trasowania otworów w stalowych elementach konstrukcyjnych polega na

A. wyrównywaniu ich krawędzi

B. ich powiększaniu poprzez rozwiercanie

C. ich pogłębianiu

D. wyznaczaniu ich położenia

Trasowanie otworów w elementach konstrukcji stalowych polega na precyzyjnym wyznaczaniu ich położenia, co jest kluczowe dla zapewnienia dokładności oraz jakości całej konstrukcji. Proces ten obejmuje wykorzystanie narzędzi takich jak szablony, wskaźniki czy maszyny do pomiarów, które pozwalają na dokładne określenie miejsca, w którym otwór ma być wykonany. W praktyce trasowanie ma zastosowanie na etapie przygotowania materiałów do dalszej obróbki, co pozwala na minimalizację błędów w późniejszych fazach produkcji. Dobrze przeprowadzone trasowanie zwiększa efektywność procesów takich jak wiercenie czy spawanie, co wpływa na trwałość i stabilność konstrukcji. Przykładowo, w branży budowlanej, precyzyjne trasowanie otworów w stalowych belkach jest kluczowe dla zapewnienia odpowiednich parametrów montażowych, co jest zgodne z normami ISO oraz EN, które regulują procesy montażu i obróbki stali.

Pytanie 6

Którą wadę belki żelbetowej przedstawiono na rysunku?

A. Rysy skurczowe.

B. Raki.

C. Rdzę.

D. Wykwity wapienne.

Wybrana odpowiedź, czyli raki, jest prawidłowa, ponieważ na przedstawionym rysunku widoczne są charakterystyczne nieregularne ubytki oraz pęcherze na powierzchni betonu. Raki są wynikiem niewłaściwego zagęszczenia mieszanki betonowej, co prowadzi do powstawania pustek powietrznych. Te defekty mogą powodować obniżenie trwałości konstrukcji, co jest niezgodne z zasadami dobrej praktyki w budownictwie, które podkreślają znaczenie odpowiedniego przygotowania betonu. W kontekście norm, takich jak PN-EN 206-1, konieczne jest zachowanie odpowiedniej konsystencji i zagęszczenia mieszanki, aby zminimalizować ryzyko wystąpienia takich wad. Wiedza o raku betonu jest istotna dla inżynierów budowlanych, ponieważ pozwala na identyfikację potencjalnych problemów na wczesnym etapie, co z kolei pozwala na wdrożenie działań naprawczych.

Pytanie 7

Trzony stalowych słupów pełnościennych powinny być realizowane z

A. walcówki okrągłej o ogólnym zastosowaniu

B. kształtowników walcowanych

C. blach stalowych trapezowych pokrytych warstwą cynku

D. prętów cienkościennych formowanych na zimno

Kształtowniki walcowane to naprawdę solidny wybór do stawiania stalowych konstrukcji, jak na przykład trzonów słupów pełnościennych. Używa się ich w budownictwie, bo mają porządną wytrzymałość i dobrze rozkładają obciążenia, co jest mega ważne, żeby cała budowla była stabilna. Dzięki nim można zaoszczędzić na wadze konstrukcji, przy zachowaniu mocnych parametrów nośnych. W praktyce spotyka się je w halach przemysłowych czy mostach, gdzie liczy się bezpieczeństwo. Warto pamiętać, że normy, takie jak Eurocode, wymagają stosowania kształtowników, żeby wszystko działało jak należy. Generalnie, kształtowniki walcowane wychodzą na prowadzenie, jeśli chodzi o przenoszenie obciążeń i ich odpowiednie rozprowadzenie, co jest kluczowe dla całej konstrukcji.

Pytanie 8

Przedstawione na rysunku urządzenie, często wykorzystywane przy montażu konstrukcji drewnianych, przeznaczone jest do

A. wbijania gwoździ.

B. szlifowania powierzchni.

C. dokręcania śrub.

D. wycinania zaciosów.

Podczas analizy pozostałych opcji odpowiedzi, można zauważyć kilka typowych nieporozumień związanych z funkcjami narzędzi budowlanych. Szlifowanie powierzchni, które jest pierwszą z niepoprawnych odpowiedzi, wymaga użycia narzędzi takich jak szlifierki, które są zaprojektowane do wygładzania i usuwania nierówności z powierzchni drewna. Szlifierki są różne w zależności od rodzaju szlifowanego materiału i oczekiwanego efektu. Dokręcanie śrub odnosi się do zastosowania wkrętarek lub kluczy dynamometrycznych, które są narzędziami stosowanymi do łączenia elementów w konstrukcjach, ale nie mają zastosowania w kontekście wbijania gwoździ. Wycinanie zaciosów to operacja, która zazwyczaj wymaga użycia pił lub narzędzi do cięcia, a nie gwoździarki. Wybór niewłaściwego narzędzia do konkretnego zadania może prowadzić do nieefektywności w pracy oraz wzrostu ryzyka wypadków. Kluczowe jest zrozumienie, że każde narzędzie ma swoje ściśle określone zastosowanie, a ignorowanie tych zasad może prowadzić do uszkodzenia materiałów budowlanych, a także do kontuzji pracowników. Dlatego niezwykle istotne jest posiadanie wiedzy na temat funkcji poszczególnych narzędzi oraz ich prawidłowego zastosowania w praktyce budowlanej. W kontekście budownictwa, znajomość i umiejętność posługiwania się odpowiednim narzędziem nie tylko zwiększa efektywność pracy, ale również pozwala na zachowanie wysokich standardów bezpieczeństwa.

Pytanie 9

Jeżeli odległość osi śruby Ml6 od skraju nakładki wynosi minimum 24 mm, a rozstaw osiowy śrub wynosi minimum 60 mm, to do wykonania połączenia przedstawionego na rysunku należy przygotować nakładkę o szerokości co najmniej

A. 132 mm

B. 116 mm

C. 100 mm

D. 108 mm

Wybór odpowiedzi 108 mm jako minimalnej szerokości nakładki jest poprawny, ponieważ uwzględnia wszystkie istotne parametry konstrukcyjne wymagane do prawidłowego wykonania połączenia. Przy obliczaniu szerokości nakładki, najpierw musimy rozważyć odległość osi śruby od skraju nakładki, która wynosi minimum 24 mm. Ponieważ mamy dwie śruby, musimy pomnożyć tę wartość przez dwa, co daje 48 mm. Następnie dodajemy minimalny rozstaw osiowy śrub, wynoszący 60 mm, do wcześniej uzyskanej wartości. Suma 48 mm i 60 mm daje nam minimalną szerokość nakładki równą 108 mm. W praktyce, zastosowanie odpowiednich wymiarów nakładki jest kluczowe, aby zapewnić jej stabilność oraz nośność w obciążeniach. W branży budowlanej i inżynieryjnej, zgodność z określonymi wymiarami jest częścią standardów projektowych, co wpływa na bezpieczeństwo i efektywność konstrukcji.

Pytanie 10

W jaki sposób należy połączyć pionowe żebra usztywniające (1) z dolną blachą podstawy słupa stalowego (2) ściskanego osiowo?

A. Za pomocą nitowania.

B. Za pomocą klejenia.

C. Za pomocą śrub.

D. Za pomocą spawania.

Odpowiedź 'Za pomocą spawania' jest prawidłowa, ponieważ spawanie jest najczęściej stosowaną metodą łączenia elementów stalowych w konstrukcjach, zwłaszcza w przypadku słupów ściskanych osiowo. Spawanie zapewnia trwałe i wytrzymałe połączenie, które jest odporne na różne obciążenia, w tym na siły ściskające. W praktyce, w projektowaniu konstrukcji stalowych, spawanie pozwala na uzyskanie jednorodności materiału oraz minimalizację miejsc, w których mogą występować osłabienia. Dodatkowo, w odpowiednich warunkach spawanie może umożliwić uzyskanie znacznych oszczędności w masie konstrukcji, co jest kluczowe w projektach budowlanych. Na przykład, w budownictwie wysokich budynków, zastosowanie spawania w łączeniu żeber usztywniających z blachami podstawowymi pozwala na zwiększenie stabilności i bezpieczeństwa całej konstrukcji, co jest zgodne z normami EN 1993 (Eurokod 3), które regulują projektowanie konstrukcji stalowych.

Pytanie 11

Operator żurawia podczas prac montażowych współpracuje z sygnalistą i reaguje wyłącznie na jego znaki. Wyjątkiem od tej reguły jest przedstawiony na rysunku sygnał, który może być przekazywany przez każdego z pracowników i oznacza

A. stop - zatrzymanie w nagłym przypadku.

B. zatrzymać - przerwa, koniec ruchu.

C. start - uwaga, początek kierowania.

D. koniec - zatrzymanie działania.

Sygnał oznaczający 'stop - zatrzymanie w nagłym przypadku' jest kluczowym elementem w bezpiecznym zarządzaniu pracami montażowymi z użyciem żurawia. Jego uniwersalność, ponieważ może być używany przez każdego pracownika, podkreśla znaczenie szybkiej reakcji na niebezpieczeństwo na placu budowy. W sytuacji zagrożenia, na przykład, gdy ktoś zbliża się do strefy niebezpiecznej, pracownik sygnalizujący używa tego sygnału, aby natychmiast powstrzymać operacje żurawia i uniknąć potencjalnych wypadków. Zgodnie z międzynarodowymi standardami BHP, między innymi normą ISO 45001, kluczowe jest, aby wszyscy pracownicy byli świadomi tych sygnałów oraz ich znaczenia. Właściwe zrozumienie i stosowanie sygnałów ostrzegawczych nie tylko zwiększa bezpieczeństwo, ale również poprawia efektywność pracy, minimalizując ryzyko wypadków i nieprzewidzianych przestojów. Przykłady zastosowania obejmują sytuacje, gdy operator żurawia musi nagle zatrzymać ruch z powodu nieprzewidzianych okoliczności, takich jak niebezpieczeństwo dla zdrowia ludzi czy uszkodzenie sprzętu.

Pytanie 12

Na którym rysunku przedstawiono wiązar kratowy drewniany trapezowy?

A. B.

B. A.

C. C.

D. D.

Mogło się zdarzyć, że źle zrozumiałeś, jak powinien wyglądać wiązar kratowy. Odpowiedzi A i B pokazują konstrukcje, które nie mają trapezowego kształtu, bo obie belki są równe, co jest charakterystyczne dla prostokątnych wiązarów. W takich konstrukcjach obciążenia przenoszone są w inny sposób, więc nie wykorzystują materiałów tak efektywnie jak trapezowe wiązary. Odpowiedź D też może być myląca, bo chociaż może wyglądać podobnie do trapezu, nie spełnia wymogu krótszej górnej belki. Często można pomylić, że każda konstrukcja z ukośnymi elementami to trapez, ale to nieprawda. Ważne jest, aby umieć rozróżniać różne typy wiązarów i wiedzieć, jak działają w praktyce. Zrozumienie tych zasad jest kluczowe, bo ma to wpływ na bezpieczeństwo i ekonomię projektu.

Pytanie 13

Najważniejszą cechą pierwszej, zwanej "podkładową", warstwy ochronnej antykorozyjnego pokrycia malarskiego w konstrukcjach stalowych jest

A. wysoka przyczepność do powierzchni

B. niska kosztowność

C. odporność na czynniki atmosferyczne

D. atrakcyjny wygląd

Choć niska cena, estetyczny wygląd oraz odporność na warunki atmosferyczne mogą wydawać się istotnymi czynnikami przy wyborze powłok malarskich, to w kontekście warstw podkładowych ich znaczenie jest ograniczone i wynikające z niepełnego zrozumienia podstawowych funkcji tych powłok. Niska cena może kusić, lecz wybieranie materiałów jedynie na podstawie kosztów prowadzi często do oszczędności, które w dłuższym okresie mogą generować znaczne wydatki związane z konserwacją i naprawą. Estetyczny wygląd jest również drugorzędny w przypadku warstwy podkładowej, której zasadniczym celem jest ochrona przed korozją, a nie dekoracja. Co więcej, odporność na warunki atmosferyczne, choć istotna, dotyczy głównie warstwy wierzchniej. Warstwa podkładowa musi przede wszystkim dobrze przylegać do stali, aby mogła efektywnie pełnić swoją funkcję. Niezrozumienie tej zasady może prowadzić do stosowania niewłaściwych produktów, które nie spełnią podstawowych wymagań, co może w efekcie doprowadzić do korozji i osłabienia konstrukcji. Kluczowe jest zatem, aby w procesie doboru materiałów kierować się wiedzą techniczną oraz standardami branżowymi, które podkreślają, że przyczepność jest fundamentem trwałego i skutecznego systemu ochrony przed korozją.

Pytanie 14

Na rysunku przedstawiono prefabrykowane elementy żelbetowe przeznaczone do budowy

A. stropów.

B. fundamentów.

C. dróg.

D. ścian.

W przypadku odpowiedzi dotyczących fundamentów, ścian i dróg, dostrzegamy podstawowe błędy w zrozumieniu materiałów budowlanych oraz ich zastosowań w różnych częściach konstrukcji. Fundamenty są elementami, które przejmują obciążenia z budowli i przekazują je na grunt. Typowo wykonuje się je z betonu wylewanego na miejscu. Prefabrykowane elementy żelbetowe nie są stosowane do fundamentów ze względu na ich masywność i wymagania dotyczące wzmocnienia, które najlepiej spełnia beton wylewany. Z kolei ściany wykonuje się najczęściej z bloczków, cegieł lub paneli, które mają różne właściwości izolacyjne i strukturalne. Użycie prefabrykowanych stropów do wznoszenia ścian jest niepraktyczne, ponieważ nie zapewniają one odpowiedniego wsparcia ani izolacji, które są kluczowe w budownictwie. Odpowiedzi zakładające drogi także są mylne, gdyż konstrukcje drogowe wymagają zupełnie innych materiałów, takich jak asfalty czy beton drogowy, które mają odmienne właściwości mechaniczne. Zrozumienie specyficznych właściwości materiałów budowlanych oraz ich odpowiednich zastosowań jest kluczowe w pracy każdego inżyniera budownictwa. Wiedza o tym, jakie elementy mogą być zastosowane w konkretnych warunkach, pozwala na właściwe podejmowanie decyzji projektowych oraz zapewnienie trwałości i bezpieczeństwa konstrukcji.

Pytanie 15

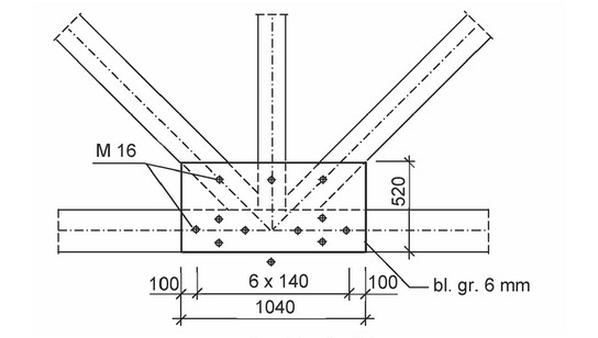

Pręty w węźle dźwigara kratowego przedstawionego na rysunku są połączone za pomocą

A. śrub M 10 i blachy o grubości 10 mm

B. śrub M 10 i blachy o grubości 6 mm

C. śrub M 16 i blachy o grubości 6 mm

D. śrub M 16 i blachy o grubości 10 mm

Wybór śrub M 16 oraz blach o grubości 6 mm jako elementów łączących pręty w węźle dźwigara kratowego jest zgodny z normami inżynieryjnymi, które definiują parametry połączeń w konstrukcjach stalowych. Śruby M 16 charakteryzują się dużą wytrzymałością na rozciąganie i ścinanie, co czyni je odpowiednimi do przenoszenia znacznych obciążeń. Zastosowanie blach o grubości 6 mm zapewnia dodatkową stabilność i sztywność połączenia. W praktyce, węzły dźwigarów kratowych są kluczowe dla zapewnienia integralności i stabilności konstrukcji. Poprawne dobranie wymiarów i klas materiałowych elementów łączących jest istotne w kontekście projektowania konstrukcji, aby zapewnić ich bezpieczeństwo i funkcjonalność w różnych warunkach obciążeniowych. Standardy takie jak Eurokod 3 czy PN-EN 1993 zawierają szczegółowe wytyczne dotyczące obliczeń i doboru elementów połączeniowych w konstrukcjach stalowych, co potwierdza trafność wyboru tych parametrów w danym przypadku.

Pytanie 16

Jakie urządzenie używa się do określenia odległości między punktami istotnymi w konstrukcji stalowej?

A. Poziomnicę

B. Teodolit

C. Dalmierz

D. Węgielnicę

Dalmierz to super przyrząd pomiarowy, który pomaga zmierzyć odległości między różnymi punktami. W budownictwie stalowym jest to mega ważne, bo dobrze wykonane pomiary zapewniają, że wszystkie elementy są na swoim miejscu i zgodne z planem. Szczególnie te nowoczesne dalmierze laserowe są szybkie i dokładne, co pozwala unikać wielu błędów, które mogłyby się zdarzyć przy użyciu tradycyjnych narzędzi. Na przykład, używasz dalmierza, kiedy musisz sprawdzić, jak daleko są słupy nośne od stropów - to jest kluczowe podczas montażu. Z tego co wiem, takie standardy jak ISO 17123 pokazują, jak ważne są dokładne pomiary w budownictwie, a dalmierz zalicza się do jednych z najlepszych narzędzi w tej dziedzinie. Często mają też różne dodatkowe funkcje, jak pomiar kąta czy powierzchni, co czyni je naprawdę wszechstronnym narzędziem dla inżynierów.

Pytanie 17

Na rysunku przedstawiono stosowany do transportu prefabrykowanych elementów żelbetowych zaczep

A. gwintowany.

B. tulejowy.

C. sworzniowy.

D. pętlowy.

Wybierając inne rodzaje zaczepów, można napotkać różne błędy myślowe dotyczące ich zastosowania w transporcie prefabrykowanych elementów żelbetowych. Zaczep tulejowy, chociaż często używany w innych kontekstach, nie zapewnia tak solidnego połączenia jak zaczep gwintowany. Jego konstrukcja może prowadzić do luźnych połączeń, co w przypadku transportu ciężkich elementów stanowi poważne ryzyko. Z kolei zaczep sworzniowy, oparty na mechanizmie sworzni, pomimo że bywa stosowany w niektórych aplikacjach budowlanych, nie jest zalecany do elementów żelbetowych ze względu na potencjalną niestabilność, gdyż wymagają one precyzyjnego i mocnego zamocowania. Zaczep pętlowy, choć może wydawać się praktycznym wyborem, nie oferuje takiej odporności na obciążenia jak rozwiązanie gwintowane. Niezrozumienie, że odpowiednie mocowanie jest kluczowe w transporcie konstrukcji, prowadzi do wyboru niewłaściwych metod, co może skutkować poważnymi konsekwencjami, takimi jak uszkodzenie transportowanych elementów czy nawet wypadki. Zrozumienie różnic między tymi rodzajami zaczepów oraz ich zastosowań jest kluczowe dla bezpieczeństwa i efektywności operacji budowlanych.

Pytanie 18

Przedstawiony na rysunku uchwyt śrubowy zawiesia umożliwia podczas montażu konstrukcji stalowych

A. przeciąganie i obracanie blach.

B. wyładowywanie profili.

C. przenoszenie i przesuwanie kratownic.

D. podnoszenie zwojów drutu.

Wybór odpowiedzi, które nie odnoszą się do przeciągania i obracania blach, może wynikać z nieporozumienia dotyczącego funkcji uchwytu śrubowego. Odpowiedzi takie jak 'wyładowywanie profili' sugerują, że uchwyt ten miałby być wykorzystywany do transportu i rozładunku gotowych elementów, co nie odzwierciedla jego przeznaczenia. Uchwyt śrubowy nie jest zaprojektowany do manipulacji złożonymi kształtami profili, a raczej do chwytania płaskich i ciężkich materiałów, co oznacza, że jego zastosowanie w tej funkcji byłoby nieefektywne. W przypadku 'podnoszenia zwojów drutu', pojawia się kolejny błąd myślowy, gdyż uchwyty śrubowe nie są odpowiednie do pracy z materiałami o okrągłym przekroju, takimi jak drut. Funkcjonalność uchwytu ogranicza się do elementów, które można pewnie chwycić i manipulować nimi w sposób płaski. Z kolei 'przenoszenie i przesuwanie kratownic' również nie jest zgodne z przeznaczeniem uchwytu, ponieważ kratownice to złożone struktury, które wymagają odmiennych metod podnoszenia i transportu, na przykład zastosowania dźwigów lub uchwytów przeznaczonych specjalnie do takich konstrukcji. W rezultacie, odpowiedzi te mogą prowadzić do poważnych błędów w praktyce przemysłowej, dlatego zrozumienie zasad działania uchwytu śrubowego jest kluczowe dla prawidłowego wykonywania prac montażowych.

Pytanie 19

Na podstawie fragmentu specyfikacji określ wielkość otworu dla śruby o średnicy 42 mm.

Specyfikacja wykonywania otworów dla połączeń śrubowych (fragment)
Średnica otworu d_o powinna być większa od średnicy trzpienia śruby d:
dla d ≤ 14 mm	d_o = d+1 mm
dla 16 ≤ d ≤ 24 mm	d_o = d+2 mm
dla 27 ≤ d ≤ 44 mm	d_o = d+3 mm

A. d0 = 44 mm

B. d0 = 42 mm

C. d0 = 43 mm

D. d0 = 45 mm

Odpowiedź d0 = 45 mm jest prawidłowa, ponieważ zgodnie z ogólnymi zasadami projektowania otworów dla śrub, średnica otworu powinna być większa od średnicy śruby, aby umożliwić odpowiednie osadzenie i swobodny ruch śruby. W przypadku śruby o średnicy 42 mm, standardowa praktyka wskazuje na dodanie 3 mm do średnicy śruby, co daje 45 mm jako wymagany rozmiar otworu. Taki dobór średnicy otworu jest kluczowy, ponieważ zbyt mały otwór może prowadzić do trudności w montażu oraz zwiększonego ryzyka uszkodzenia gwintów śruby. Przykładem zastosowania tej zasady może być montaż elementów konstrukcyjnych, gdzie precyzyjne wymiary otworów zapewniają stabilność i bezpieczeństwo połączeń. W przemyśle budowlanym i mechanicznym, stosowanie odpowiednich tolerancji jest zgodne z normami, takimi jak ISO 286, które szczegółowo określają wymagania dotyczące wymiarów i tolerancji dla różnych komponentów, co ma na celu zapewnienie ich efektywności i długowieczności.

Pytanie 20

Jakie urządzenia są wykorzystywane do precyzyjnego naprowadzania prefabrykowanych elementów żelbetowych w ostatniej fazie ich osadzania w docelowej lokalizacji?

A. drążki montażowe

B. elementy stalowe w formie łopatek

C. stalowe kliny

D. piony montażowe

Choć łopatki stalowe, piony montażowe i kliny stalowe mogą być używane w różnych kontekstach w budownictwie, nie są one odpowiednie do naprowadzania prefabrykowanych elementów żelbetowych w końcowej fazie ich opuszczania. Łopatki stalowe zazwyczaj służą do podpierania lub stabilizacji elementów na budowie, ale ich kształt i konstrukcja nie sprzyjają precyzyjnemu naprowadzaniu. Piony montażowe, z drugiej strony, mogą być używane do ustalania pionowości elementów, ale nie zapewniają potrzebnej elastyczności i możliwości korekty położenia w trakcie opuszczania. Użycie klinów stalowych, chociaż może być pomocne w stabilizacji elementu po jego umiejscowieniu, nie jest wystarczające do precyzyjnego kierowania podczas opuszczania. Często stosowane są w połączeniu z innymi narzędziami, jednak ich funkcjonalność jest ograniczona do stabilizacji, a nie aktywnego montażu. Wybór niewłaściwych narzędzi do montażu prefabrykowanych elementów może prowadzić do licznych problemów, takich jak błędne umiejscowienie, co może skutkować poważnymi konsekwencjami dla całej struktury. Dlatego tak ważne jest, aby stosować odpowiednie techniki i akcesoria, które zapewniają nie tylko dokładność, ale również bezpieczeństwo pracy na placu budowy.

Pytanie 21

Jakie są etapy technologiczne montażu drewnianego szkieletu ścianki działowej z izolacją?

A. montaż izolacji, określenie lokalizacji w pomieszczeniu, przymocowanie łat do podłoża i sufitu, wstawienie słupków

B. przymocowanie łat do podłoża i sufitu, wstawienie słupków, montaż izolacji, określenie lokalizacji w pomieszczeniu

C. określenie lokalizacji w pomieszczeniu, przymocowanie łat do podłoża i sufitu, wstawienie słupków, montaż izolacji

D. wstawienie słupków, montaż izolacji, określenie lokalizacji w pomieszczeniu, przymocowanie łat do podłoża i sufitu

Wyznaczenie położenia w pomieszczeniu to kluczowy pierwszy krok w montażu szkieletu drewnianego ścianki działowej, ponieważ umożliwia precyzyjne określenie, gdzie będą umieszczone elementy konstrukcyjne. Następnie, przymocowanie łat do podłoża i sufitu zapewnia stabilność całej konstrukcji i pozwala na prawidłowe umiejscowienie słupków. Wstawienie słupków pomiędzy łatami tworzy szkielet ściany, który następnie można wypełnić izolacją. Montaż izolacji na końcu procesu jest praktycznym rozwiązaniem, które zapewnia odpowiednie właściwości akustyczne i termoizolacyjne ścianki. Taki porządek działań jest zgodny z najlepszymi praktykami budowlanymi, które zalecają, aby najpierw zrealizować prace związane z ustaleniem układu konstrukcji, a dopiero potem przystępować do prac wykończeniowych. Dzięki takiej kolejności można uniknąć problemów związanych z błędnym umiejscowieniem elementów oraz z zapewnieniem ich odpowiednich właściwości użytkowych.

Pytanie 22

Przedstawiony na rysunku element żelbetowy jest częścią stropu

A. typu Fert.

B. kanałowego.

C. monolitycznego.

D. typu Filigran.

Element żelbetowy przedstawiony na rysunku to strop typu Filigran, który jest szeroko wykorzystywany w budownictwie. Stropy Filigran charakteryzują się prefabrykowanymi płytami, co pozwala na szybszą i bardziej efektywną realizację projektów budowlanych. Wbudowane pręty zbrojeniowe, które są widoczne na zdjęciu, zapewniają odpowiednią nośność i stabilność stropu. Prefabrykacja tych elementów nie tylko przyspiesza proces budowy, ale także podnosi jakość wykonania, ponieważ płyty są produkowane w kontrolowanych warunkach fabrycznych. Po zalaniu betonem strop uzyskuje monolityczną formę, co jest istotne dla jego wytrzymałości. Stosowanie stropów Filigran znajduje zastosowanie w budynkach mieszkalnych, komercyjnych oraz przemysłowych, gdzie wymagana jest duża rozpiętość przęseł oraz minimalizacja ciężaru konstrukcji. Takie stropy są zgodne z obowiązującymi normami budowlanymi, co czyni je popularnym wyborem w nowoczesnym budownictwie.

Pytanie 23

Zgodnie z rysunkiem odległość osiowa pomiędzy żebrem A i C fragmentu płyty żelbetowej prefabrykowanej wynosi

A. 2 000 mm

B. 2 200 mm

C. 4 000 mm

D. 4 400 mm

Odległość osiowa pomiędzy żebrem A i C wynosi 4400 mm, co jest zgodne z rysunkiem technicznym oraz definicjami stosowanymi w projektowaniu konstrukcji żelbetowych. Obliczenie tej odległości opiera się na sumie odległości osiowych między żebrem A i B oraz żebrem B i C, z których każda wynosi 2200 mm. Takie podejście jest zgodne z normami budowlanymi, które jasno określają, że w projektach inżynieryjnych należy uwzględniać rzeczywiste wymiary elementów konstrukcyjnych. W praktyce budowlanej, prawidłowe określenie odległości osiowych jest kluczowe dla zapewnienia stabilności i bezpieczeństwa konstrukcji. Zastosowanie tej wiedzy pozwala inżynierom na precyzyjne planowanie rozmieszczenia elementów nośnych, co wpływa na zachowanie się całej konstrukcji pod obciążeniem. Zrozumienie tych zasad wspiera także proces doboru odpowiednich materiałów budowlanych, co jest istotne w kontekście oszczędności i efektywności kosztowej projektów budowlanych.

Pytanie 24

Kształtownik stalowy walcowany na gorąco przedstawiony na rysunku to

A. teownik.

B. kątownik.

C. szyna.

D. ceownik.

Teownik, którego kształt odpowiada literze 'T', jest powszechnie stosowany w konstrukcjach stalowych, w tym w budownictwie, inżynierii i przemyśle. Jego geometria sprawia, że doskonale nadaje się do wzmacniania struktur, ponieważ rozkłada obciążenia na dużą powierzchnię. Teowniki są używane do budowy ram, wsporników oraz w elementach nośnych budynków, co czyni je kluczowym materiałem w branży budowlanej. W porównaniu do innych kształtowników, takich jak kątowniki, ceowniki czy szyny, teownik oferuje unikalne właściwości wytrzymałościowe. Na przykład, przy zastosowaniu teowników w konstrukcjach stalowych można osiągnąć większą sztywność i stabilność, co jest niezbędne w budynkach wysokich oraz innych konstrukcjach narażonych na duże obciążenia. W standardach branżowych, takich jak Eurokod, teowniki są szeroko opisywane w kontekście ich zastosowania w różnych typach konstrukcji, co podkreśla ich znaczenie i wszechstronność w nowoczesnym budownictwie.

Pytanie 25

Na rysunku przedstawiony jest dźwigar

A. deskowy ze ścianą pełną.

B. deskowy klejony skrzynkowy.

C. klejony z warstw desek.

D. klejony gwoździowany.

Dźwigar klejony z warstw desek to element konstrukcyjny, który składa się z wielu cienkich desek połączonych ze sobą za pomocą specjalnego kleju. Ta metoda budowy dźwigarów jest powszechnie stosowana w budownictwie ze względu na jej zalety, takie jak zwiększona wytrzymałość mechaniczna oraz lepsza stabilność wymiarowa w porównaniu do tradycyjnych desek. Warstwowe połączenie pozwala na efektywne rozkładanie obciążeń, co czyni ten typ dźwigara idealnym do zastosowań w dużych konstrukcjach, takich jak hale sportowe, mosty czy budynki mieszkalne. W kontekście standardów branżowych, dźwigary klejone są zgodne z normami PN-EN glued laminated timber, które określają wymagania dotyczące jakości materiałów oraz metod montażu. Dzięki tym normom, konstrukcje te charakteryzują się nie tylko wysoką nośnością, ale również estetycznym wyglądem, co pozwala na ich zastosowanie w architekturze. Przykładem zastosowania dźwigarów klejonych z warstw desek mogą być nowoczesne projekty architektoniczne, które łączą funkcjonalność z estetyką.

Pytanie 26

Jakie materiały do spawania należy zastosować do ręcznego spawania łukowego stali konstrukcyjnej w kolumnach stalowych?

A. Druty ze stali.

B. Elektrody ze stali.

C. Stopy ze stali.

D. Pręty ze stali.

Elektrody stalowe są kluczowym materiałem stosowanym w ręcznym spawaniu łukowym stali konstrukcyjnej, szczególnie w przypadku spawania słupów stalowych. W procesie tym elektroda przewodzi prąd elektryczny, generując łuk spawalniczy, który topi zarówno elektrodę, jak i materiał podstawowy. Elektrodowy proces spawania zapewnia doskonałą kontrolę nad wtopieniem, co jest niezwykle istotne w kontekście konstrukcji stalowych, które muszą spełniać rygorystyczne normy wytrzymałościowe. W praktyce, elektrodę można wybrać w zależności od grubości materiału oraz rodzaju spoiny, a także warunków atmosferycznych, co ma ogromne znaczenie przy spawaniu na zewnątrz. Dobre praktyki spawalnicze, takie jak przestrzeganie parametrów spawania i odpowiednie przygotowanie krawędzi, są kluczowe, aby uzyskać wysokiej jakości spoiny, które zapewnią odpowiednią nośność i trwałość konstrukcji. Użycie odpowiednich elektrod, zgodnych z normami AWS czy EN, jest niezbędne dla zapewnienia wysokiej jakości i bezpieczeństwa w budownictwie.

Pytanie 27

Przed przystąpieniem do montażu stalowych elementów konstrukcyjnych metodą spawania, często niezbędne jest mechaniczne przygotowanie krawędzi łączonych komponentów, które określa się jako

A. szlifowaniem

B. śrutowaniem

C. ukosowaniem

D. gratowaniem

Śrutowanie, gratowanie i szlifowanie to techniki, które posiadają swoje unikalne zastosowania w obróbce metali, jednak w kontekście przygotowania brzegów do spawania, nie mogą one zastąpić ukosowania. Śrutowanie polega na oczyszczaniu powierzchni metalu z rdzy, farby czy innych zanieczyszczeń za pomocą strumienia śrutu. Choć może być użyteczne w przygotowaniu powierzchni do spawania, nie zmienia geometrii krawędzi, co jest kluczowe dla odpowiedniej jakości spoiny. Gratowanie odnosi się do usuwania ostrych krawędzi i zadziorów, co również nie ma na celu stworzenia odpowiednich kątów i profili krawędzi, które umożliwiłyby skuteczną penetrację spoiny. Z kolei szlifowanie, choć może również poprawić chropowatość powierzchni, nie jest dedykowaną metodą do formowania krawędzi spawanych, a jego zastosowanie może prowadzić do niepożądanych zmian w metalurgii materiału oraz zmniejszać wytrzymałość połączeń. Typowym błędem myślowym jest mylenie tych procesów z ukosowaniem, co może prowadzić do wadliwych połączeń spawanych, które nie spełniają norm jakościowych. W praktyce, każdy z tych procesów powinien być stosowany w odpowiednich kontekstach i zrozumienie ich różnic jest kluczowe dla zapewnienia trwałości i bezpieczeństwa konstrukcji stalowych.

Pytanie 28

Jaką masę ma 18-przęsłowa konstrukcja stalowa, gdy każde przęsło zostało wykonane z dwuteownika stalowego IPE240 o długości 6,0 m, a jeden profil IPE240 długości 12 metrów waży 368 kg?

A. 3,3 tony

B. 6,6 tony

C. 2,2 tony

D. 4,4 tony

Żeby obliczyć wagę 18-przęsłowej konstrukcji stalowej z dwuteownika IPE240, najpierw trzeba znaleźć wagę jednego przęsła. Profil IPE240 o długości 12 metrów waży 368 kg, więc jak podzielimy to na długość, to wychodzi 30,67 kg/m. Jak weźmiemy przęsło o długości 6 metrów, to wychodzi nam 30,67 kg/m razy 6 m, co daje 184 kg. Zatem wszystkie 18 przęseł razem waży 3312 kg, co w tonach mamy 3,3 tony. Moim zdaniem, znajomość takich obliczeń to podstawa dla inżynierów, bo to pozwala na dobre projektowanie i dobór materiałów. Zrozumienie wag i przeliczeń jest kluczowe, żeby zapewnić bezpieczeństwo i stabilność w budowlach. Warto pamiętać o analizie obciążeń, bo to też wpływa na nośność konstrukcji. Każdy inżynier powinien się w tym odnaleźć, a regularne ćwiczenie pomaga w tym wszędzie, zwłaszcza przy dużych projektach.

Pytanie 29

Elementy stalowe konstrukcji przedstawionej na rysunku należy połączyć

A. za pomocą spawania.

B. używając nitów.

C. używając śrub.

D. za pomocą sczepiania.

Zastosowanie nitów, spawów czy sczepiania w kontekście połączeń stalowych może prowadzić do błędnych wniosków. Chociaż nity były powszechnie stosowane w przeszłości, obecnie są rzadziej używane w nowoczesnych konstrukcjach, gdzie preferuje się techniki umożliwiające łatwiejszy demontaż. Nity tworzą trwałe połączenia, jednak ich brak elastyczności i trudności w ewentualnych naprawach czyni je mniej atrakcyjnymi w porównaniu do śrub, które można łatwo odkręcić i wymienić. Spawanie z kolei, choć zapewnia mocne połączenie, może prowadzić do osłabienia materiału w miejscach spoiny, co jest niepożądane w konstrukcjach podlegających dużym obciążeniom. Proces spawania wymaga również szczególnej staranności w zakresie przygotowania powierzchni oraz kontroli jakości, co zwiększa koszty oraz czas realizacji projektu. Sczepianie, jako technika łączenia, również nie jest powszechnie stosowane w stalowych konstrukcjach ze względu na ograniczenia w zakresie wytrzymałości i precyzji połączeń. Każda z tych technik ma swoje miejsce w inżynierii, jednak w kontekście przedstawionej konstrukcji, połączenie za pomocą śrub jest najbardziej odpowiednie ze względu na swoje walory praktyczne i techniczne. Warto zwrócić uwagę na standardy branżowe, które promują użycie śrub w zastosowaniach wymagających dużej wytrzymałości oraz łatwości w konserwacji.

Pytanie 30

Zastosowanie wielokrążka przy montażu prefabrykowanych konstrukcji drewnianych pozwala na

A. transportowanie elementów na znaczne odległości

B. przewóz elementów o dużych rozmiarach

C. uniesienie ciężkich elementów

D. trwałe mocowanie elementów

Wiesz, użycie wielokrążka podczas montażu drewnianych konstrukcji jest naprawdę ważne, bo bez niego podnoszenie tych ciężkich elementów mogłoby być dość problematyczne. Dzięki wielokrążkowi można znacznie zmniejszyć siłę, jaką musimy włożyć w podnoszenie różnych rzeczy. Przykład? Montując drewniane domy szkieletowe, wielokrążek pomaga ustawić elementy tam, gdzie jest to trudne. W branży budowlanej mamy różne standardy, takie jak normy BHP, które mówią o tym, że podnoszenie elementów budowlanych musi być bezpieczne, a wielokrążki są jednym z kluczowych narzędzi w tej kwestii. Poza tym, korzystanie z tego narzędzia zwiększa wydajność pracy, co jest mega istotne, bo rynek budowlany jest coraz bardziej konkurencyjny. Warto też pamiętać, że dobór odpowiedniego systemu wielokrążków do danego zadania ma ogromne znaczenie dla efektywności i bezpieczeństwa.

Pytanie 31

Która część stalowego słupa jest połączona z betonowym fundamentem przy pomocy kotew?

A. Przewiązkę

B. Podstawę

C. Trzon

D. Głowicę

Podstawa słupa stalowego jest kluczowym elementem, który łączy się z betonowym fundamentem za pomocą kotew. Jej główną funkcją jest zapewnienie stabilności całej konstrukcji, co jest niezbędne w budownictwie inżynieryjnym. Kotwy umieszczone w podstawie słupa są odpowiednio dobrane pod kątem ich obciążalności, co ma kluczowe znaczenie dla przenoszenia sił działających na słup. Przykładem zastosowania jest budowa mostów, gdzie słupy stalowe muszą być solidnie zakotwione w fundamentach, aby wytrzymać dynamiczne obciążenia. Zgodnie z normami Eurokod 3, projektowanie takich połączeń wymaga uwzględnienia zarówno obciążeń pionowych, jak i poziomych, co przekłada się na odpowiedni dobór rozmiaru i rodzaju kotew. W praktyce, niewłaściwe połączenie podstawy z fundamentem może prowadzić do poważnych problemów konstrukcyjnych, takich jak osiadanie czy nawet uszkodzenia nośności budowli, co podkreśla znaczenie wiedzy na temat właściwego łączenia tych elementów.

Pytanie 32

Jaki sposób montażu ścian przedstawiono na rysunku?

A. Swobodny.

B. Nasuwania.

C. Wymuszony.

D. Scalania.

Odpowiedzi "swobodny", "nasuwania" i "scalania" nie są poprawne w kontekście przedstawionego rysunku, ponieważ nie oddają one właściwego charakteru montażu. Montaż swobodny sugeruje, że elementy są jedynie umieszczane obok siebie bez wymuszania jakiejkolwiek siły czy naporu, co w praktyce nie zapewnia trwałości i stabilności konstrukcji. W kontekście stosowania połączeń konstrukcyjnych, montaż swobodny nie jest wystarczający dla wielu zastosowań, szczególnie w budownictwie, gdzie odpowiednie połączenie jest kluczowe dla bezpieczeństwa. Z kolei montaż nasuwany odnosi się do połączeń, które są przesuwane w celu złączenia elementów, co również nie ma zastosowania do opisanego przypadku, gdyż wymagałby innego rodzaju połączeń, które nie są oparte na ściskaniu. Montaż scalany, z kolei, wskazuje na formę łączenia, gdzie elementy są scalane w jeden komponent, co różni się od opisanego procesu śrubowego. Stąd wynika, że błędne koncepcje te opierają się na mylnym zrozumieniu mechanizmów łączenia oraz ich praktycznych zastosowań w inżynierii budowlanej.

Pytanie 33

Jaką powierzchnię blachy stalowej należy nabyć, aby wyprodukować 150 sztuk blach nakładkowych o wymiarach 100×400 mm?

A. 6 m2

B. 4 m2

C. 9 m2

D. 7 m2

Aby obliczyć, ile blachy stalowej należy zakupić do wykonania 150 sztuk blach nakładkowych o wymiarach 100×400 mm, należy najpierw policzyć całkowitą powierzchnię, jaką zajmą te blachy. Powierzchnia jednej blachy wynosi 100 mm × 400 mm, co w przeliczeniu na metry daje 0,1 m × 0,4 m, co daje 0,04 m². Następnie, aby obliczyć powierzchnię dla 150 blach, należy pomnożyć 0,04 m² przez 150, co daje 6 m². Zatem zakup 6 m² blachy stalowej jest wystarczający do wykonania zamówienia. W praktyce, gdy planujemy zakupy materiałów, stosuje się również zapas, aby zminimalizować ryzyko niedoboru materiału, co jest zgodne z dobrymi praktykami w branży budowlanej i produkcyjnej. Warto zaznaczyć, że planowanie zakupów powinno obejmować również możliwość strat materiałowych, które mogą wystąpić podczas cięcia czy obróbki blachy.

Pytanie 34

Najczęściej pręty stosowane w dźwigarach kratowych produkowane są

A. z kształtowników stalowych walcowanych

B. z blach ze stopów aluminium

C. z blach stalowych profilowanych

D. z odlewów żeliwnych

Pręty dźwigarów kratowych najczęściej wykonuje się z kształtowników stalowych walcowanych, ponieważ charakteryzują się one wysoką wytrzymałością i sztywnością. Kształtowniki stalowe, takie jak I-beamy czy H-beams, są dostępne w różnych rozmiarach i profilach, co umożliwia dostosowanie ich do specyficznych wymagań projektowych. Dzięki swojemu kształtowi, kształtowniki te efektywnie przenoszą obciążenia zarówno w kierunku pionowym, jak i poziomym, co jest kluczowe w przypadku konstrukcji kratowych. W praktyce, dźwigary kratowe są szeroko stosowane w budownictwie, szczególnie w dużych obiektach, takich jak hale sportowe, magazyny czy mosty. Użycie kształtowników stalowych walcowanych pozwala na stosowanie standardów takich jak Eurocode, które gwarantują bezpieczeństwo i trwałość konstrukcji. Dodatkowo, ich obróbka i montaż są znacznie prostsze, co wpływa na efektywność kosztową i czasową realizacji projektów budowlanych. W związku z tym, wybór kształtowników stalowych walcowanych jest zgodny z najlepszymi praktykami w inżynierii budowlanej.

Pytanie 35

Na którym rysunku przedstawiono dźwigar stropowy klejony warstwowo o przekroju skrzynkowym?

A. A.

B. C.

C. D.

D. B.

Analizując inne dostępne odpowiedzi, warto zauważyć, że dźwigary stropowe klejone warstwowo o przekroju skrzynkowym mają specyfikę, która nie jest obecna w pozostałych opcjach. Odpowiedzi A, B i C przedstawiają różne typy konstrukcji. Odpowiedź A może sugerować tradycyjny dźwigar, który nie wykorzystuje w pełni technologii klejenia warstwowego, przez co jego nośność jest ograniczona. Odpowiedź B może dotyczyć dźwigara o przekroju prostokątnym, który nie posiada charakterystycznych elementów skrzynkowych, co wpływa na jego zdolności do rozkładu obciążeń. Z kolei odpowiedź C może przedstawiać dźwigar o przekroju I, który, mimo że jest popularny w budownictwie, nie spełnia kryteriów dźwigara skrzynkowego. Często myślenie o dźwigarach skrzynkowych jako o konstrukcjach o większej złożoności jest mylne, ponieważ ich zalety tkwią w ich prostocie i efektywności. Kluczowym błędem jest nieprawidłowe utożsamianie różnych typów przekrojów oraz niedocenianie znaczenia technologii klejenia, która znacząco wpływa na wytrzymałość i trwałość konstrukcji. Dlatego ważne jest, aby przy rozważaniu opcji budowlanych brać pod uwagę nie tylko estetykę, ale przede wszystkim ich funkcjonalność oraz zgodność z normami budowlanymi.

Pytanie 36

Kluczowy wpływ na jakość oraz trwałość powłok antykorozyjnych, chroniących elementy stalowej konstrukcji, ma

A. tempo nakładania powłok

B. temperatura otoczenia

C. typ użytych pędzli

D. odpowiednie przygotowanie podłoża

Właściwe przygotowanie podłoża jest kluczowym czynnikiem wpływającym na jakość i trwałość powłok antykorozyjnych. Zanim na stalowe elementy zostaną nałożone powłoki, podłoże musi być odpowiednio oczyszczone, aby usunąć wszelkie zanieczyszczenia, takie jak rdza, oleje czy resztki poprzednich powłok. Praktyka ta jest zgodna z normami takimi jak ISO 8501, które określają wymagania dotyczące przygotowania powierzchni stali przed malowaniem. Właściwe przygotowanie podłoża zapewnia lepszą przyczepność powłok, co jest niezbędne do ich skutecznej ochrony przed korozją. Na przykład, stosowanie metod takich jak piaskowanie czy chemiczne czyszczenie powierzchni pozwala na uzyskanie gładkiej i czystej powierzchni, co bezpośrednio wpływa na wydajność i trwałość zastosowanych materiałów. Warto również zaznaczyć, że nieodpowiednie przygotowanie podłoża może prowadzić do problemów takich jak łuszczenie się farby, co z kolei naraża konstrukcję na korozję i zmniejsza jej żywotność.

Pytanie 37

Prawidłowa sekwencja działań montażowych po umieszczeniu prefabrykatu żelbetowego w miejscu docelowym przebiega w następujący sposób:

A. zwolnienie z haka, ustawienie elementu, stężenie montażowe, wstępna rektyfikacja

B. ustawienie elementu, wstępna rektyfikacja, stężenie montażowe, zwolnienie z haka

C. wstępna rektyfikacja, stężenie montażowe, ustawienie elementu, zwolnienie z haka

D. stężenie montażowe, zwolnienie z haka, ustawienie elementu, wstępna rektyfikacja

Wszystkie niepoprawne odpowiedzi wskazują na poważne nieporozumienia dotyczące kolejności działań montażowych. Niezrozumienie istoty kolejności czynności podczas montażu prefabrykatów żelbetowych prowadzi do błędów, które mogą mieć poważne konsekwencje dla strukturalnej integralności budynku. Przykładowo, jeśli stężenie montażowe zostanie przeprowadzone przed wstępną rektyfikacją, istnieje ryzyko, że prefabrykat będzie źle ustawiony, co może prowadzić do trudności w dalszej obróbce oraz wpływać na jakość całej konstrukcji. Również zwolnienie z haka jako pierwsza czynność jest niewłaściwe, ponieważ powoduje, że element nie jest stabilny i może się przesunąć lub przewrócić, co stwarza zagrożenie dla bezpieczeństwa pracowników oraz integracji elementów. Ustawienie elementu na samym początku jest kluczowe, ponieważ wymaga precyzyjnego dopasowania do fundamentów oraz innych prefabrykatów. Właściwe podejście powinno opierać się na zasadach inżynierii oraz standardach montażowych, które przewidują zarówno aspekty techniczne, jak i bezpieczeństwa. Zrozumienie tej sekwencji jest niezbędne do prawidłowego wykonania robót budowlanych, a także do uniknięcia kosztownych błędów i opóźnień w realizacji projektów.

Pytanie 38

Który parametr przedstawionej na rysunku spoiny oznaczono symbolem literowym L?

A. Szerokość spoiny.

B. Długość spoiny.

C. Grubość spoiny.

D. Wysokość spoiny.

Długość spoiny, oznaczona symbolem L na przedstawionym rysunku, jest kluczowym parametrem w spawalnictwie, który określa rozciągłość spoiny między dwoma elementami. Odpowiednia długość spoiny wpływa na jakość oraz trwałość połączenia spawanego. W praktyce, zbyt krótka długość spoiny może prowadzić do osłabienia połączenia, podczas gdy zbyt długa długość może skutkować nieefektywnym zużyciem materiału spawalniczego. W branży spawalniczej stosuje się różne standardy, takie jak ISO 4063, które określają wymagania dotyczące długości spoiny dla różnych metod spawania. Wiedza na temat długości spoiny jest szczególnie istotna w kontekście projektowania konstrukcji, gdzie wzmocnienie oraz wytrzymałość połączeń spawanych mają kluczowe znaczenie. Dlatego zrozumienie oznaczenia długości spoiny pomaga w prawidłowym doborze parametrów spawania oraz zapewnia zgodność z normami technicznymi.

Pytanie 39

Na podstawie fragmentu przekroju drewnianej konstrukcji dachowej określ wymiary murłat.

A. 78×118 cm

B. 100×140 cm

C. 16×5 cm

D. 10×10 cm

Murłata o wymiarach 10×10 cm jest typowym elementem konstrukcyjnym stosowanym w wielu systemach dachowych. Wymiary te są zgodne z powszechnie przyjętymi normami budowlanymi, które uwzględniają zarówno wymagania wytrzymałościowe, jak i praktyczne aspekty instalacji. Murłata stanowi fundamentalny element, na którym opiera się cała konstrukcja dachu, dlatego jej dimensje muszą być starannie dobrane. W praktyce, murłaty tego rodzaju często są stosowane w konstrukcjach drewnianych, gdzie ich odpowiednia szerokość i wysokość zapewniają stabilność oraz prawidłowe przenoszenie obciążeń. Ponadto, zastosowanie murłat o standardowych wymiarach ułatwia proces zakupu materiałów oraz ich późniejszy montaż. Wymiar 10×10 cm zapewnia również odpowiednią powierzchnię do mocowania krokwi dachowych, co jest kluczowe dla zachowania integralności całej konstrukcji. W przypadku dachów o większych obciążeniach, warto rozważyć zastosowanie murłat o większych wymiarach, ale standardowa murłata 10×10 cm jest wystarczająca dla typowych projektów budowlanych.

Pytanie 40

Do połączenia belki wiązarowej (1) i krokwi (2) należy wykonać połączenie na

A. wrąb czołowy.

B. zwidłowanie.

C. czop i gniazdo.

D. nakładkę.

Zastosowanie wrąbu czołowego w połączeniu belki wiązarowej i krokwi jest kluczowe dla zapewnienia stabilności, jednak inne metody, takie jak zwidłowanie, czop i gniazdo, czy nakładka, nie spełniają wymogów efektywnego przekazywania obciążeń. Na przykład, zwidłowanie, polegające na łączeniu dwóch elementów poprzez ich wzajemne wcięcie, nie zapewnia odpowiedniej sztywności i stabilności, co może prowadzić do osłabienia konstrukcji. Podobnie, połączenie czopa i gniazda, choć stosowane w różnych kontekstach, nie jest optymalne w przypadku belki wiązarowej i krokwi, ponieważ wymaga precyzyjnego dopasowania, co w praktyce może być trudne do osiągnięcia i nie zawsze zapewnia odpowiednią nośność. Nakładki, z kolei, polegają na nakładaniu jednego elementu na drugi, co nie tylko zwiększa masę konstrukcji, ale również może prowadzić do nieprzewidzianych naprężeń, co w efekcie wpływa na stabilność całej struktury. Wybierając niewłaściwe połączenia, inżynierowie mogą narażać budowle na ryzyko awarii i zwiększać koszty napraw w przyszłości. Dlatego ważne jest, aby zawsze stosować sprawdzone metody, takie jak wrąb czołowy, które są zgodne z najlepszymi praktykami w budownictwie.
