Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Data rozpoczęcia: 26 maja 2026 22:21
Data zakończenia: 26 maja 2026 22:35

Egzamin zdany!

Wynik: 37/40 punktów (92,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jaką wartość ma maksymalna dozwolona rezystancja uziomu R_A przewodu ochronnego, który łączy uziom z częścią przewodzącą przy nominalnym prądzie różnicowym I_ΔN = 30 mA oraz napięciu dotykowym 50 V AC wyłącznika różnicowoprądowego?

A. 4 000 Ω

B. Około 830 Ω

C. 2 000 Ω

D. Około 1660 Ω

Największa dopuszczalna rezystancja uziomu R_A dla przewodu ochronnego łączącego uziom z częścią przewodzącą dostępną w przypadku prądu różnicowego I_ΔN = 30 mA i napięcia dotykowego 50 V AC wynosząca około 1660 Ω wynika z obliczeń opartych na zasadach bezpieczeństwa elektrycznego. W przypadku, gdy wystąpi prąd różnicowy, uziemienie ma za zadanie zapewnić skuteczne odprowadzenie prądu do ziemi, aby zminimalizować ryzyko porażenia prądem. Przy napięciu dotykowym 50 V AC maksymalna dopuszczalna rezystancja uziomu może być obliczona z równania: R = U/I, gdzie U to napięcie dotykowe, a I to prąd różnicowy. Zatem R = 50 V / 0,030 A = 1666,67 Ω. Praktyczne zastosowanie tej wiedzy ma kluczowe znaczenie w projektowaniu instalacji elektrycznych, gdzie zapewnienie skutecznego uziemienia jest niezbędne dla ochrony ludzi oraz sprzętu. Utrzymywanie odpowiednich wartości rezystancji uziomu jest zgodne z normami europejskimi, takimi jak PN-EN 61140, które wskazują na konieczność regularnych pomiarów oraz konserwacji systemów uziemiających, aby zapewnić ich skuteczność i bezpieczeństwo.

Pytanie 2

Jaką liczbę należy zastosować do pomnożenia wartości znamionowego prądu silnika trójfazowego klatkowego, który napędza pompę, aby obliczyć maksymalną dozwoloną wartość nastawy prądu na jego zabezpieczeniu przeciążeniowym?

A. 2,0

B. 1,2

C. 0,9

D. 1,1

Poprawna odpowiedź to 1,1, co oznacza, że wartość znamionowego prądu silnika trójfazowego klatkowego należy pomnożyć przez ten współczynnik, aby obliczyć maksymalną dopuszczalną wartość nastawy prądu na zabezpieczeniu przeciążeniowym. Zastosowanie współczynnika 1,1 wynika z faktu, że silniki elektryczne, w tym silniki klatkowe, mogą mieć chwilowe przeciążenia, które są normalne w czasie rozruchu lub przy zmiennych warunkach pracy. Przyjęcie wartości 1,1 jako mnożnika do prądu znamionowego uwzględnia te momenty, co jest zgodne z praktykami opisanymi w normach IEC 60947-4-1 dotyczących wyłączników silnikowych. Przykładowo, jeśli znamionowy prąd silnika wynosi 10 A, to maksymalna dopuszczalna wartość nastawy na zabezpieczeniu przeciążeniowym wynosi 11 A. Takie ustawienie zabezpieczenia pozwala na bezpieczne działanie silnika, jednocześnie chroniąc go przed uszkodzeniem w wyniku przeciążenia.

Pytanie 3

Poniżej przedstawiono wybrane parametry silnika trójfazowego. Jakie zakresy cewek prądowych oraz napięciowych watomierzy powinny być dobrane, aby w układzie Arona zmierzyć moc pobieraną przez silnik zasilany napięciem 3×400 V, 50 Hz i pracujący z obciążeniem znamionowym przy połączeniu w gwiazdę?

Silnik 3~ Typ IE2-90S-4 S1
1,1 kW 3,2/1,8 A Izol. F
IP 55 1420 obr/min cosφ 0,75
230/400 V 50 Hz

A. In = 2 A, Un = 400 V

B. In = 1 A, Un = 400 V

C. In = 2 A, Un = 200 V

D. In = 1 A, Un = 200 V

Odpowiedź In = 2 A, Un = 400 V jest poprawna, ponieważ silnik zasilany jest napięciem 3×400 V i ma znamionowy prąd 3,2 A. Przy połączeniu w gwiazdę prąd w każdej fazie silnika wynosi Iz = 3,2 A, co oznacza, że wybierając zakres prądowy, wartość 2 A jest najbardziej odpowiednia, gdyż w praktyce przy pomiarach można zastosować urządzenia o wyższych zakresach. W przypadku napięcia, wybór 400 V jest również adekwatny, ponieważ to napięcie odpowiada zasilaniu silnika. Warto zwrócić uwagę, że stosowanie watomierzy z zakresami dostosowanymi do rzeczywistych parametrów pracy urządzeń jest kluczowe dla uzyskania dokładnych wyników pomiarów. Przykładem zastosowania takiej konfiguracji może być monitorowanie efektywności energetycznej silników w przemyśle, co pozwala na optymalizację zużycia energii oraz minimalizację strat. Dobrą praktyką w takich zastosowaniach jest również regularne kalibrowanie sprzętu pomiarowego oraz stosowanie urządzeń zgodnych z normami IEC 61010, co zapewnia bezpieczeństwo oraz dokładność pomiarów.

Pytanie 4

Który przekrój kabla najczęściej używa się do tworzenia obwodów gniazdek w instalacjach domowych podtynkowych?

A. 2,5 mm²

B. 4 mm²

C. 1 mm²

D. 1,5 mm²

Przekrój przewodu 2,5 mm² jest najczęściej stosowany do wykonywania obwodów gniazd wtyczkowych w instalacjach mieszkaniowych podtynkowych, ponieważ zapewnia odpowiednią nośność prądową oraz minimalizuje ryzyko przegrzewania się przewodów. Zgodnie z normą PN-IEC 60364, obwody gniazd wtyczkowych powinny być projektowane z uwzględnieniem maksymalnych obciążeń, które mogą wystąpić w gospodarstwie domowym. Obwody z przekrojem 2,5 mm² są w stanie obsłużyć obciążenie do 16A, co jest wystarczające dla większości sprzętu AGD oraz elektroniki. Przykładowo, standardowa pralka, zmywarka czy kuchenka elektryczna wymagają takiego przekroju, aby zapewnić ich prawidłowe działanie. Użycie mniejszych przekrojów, takich jak 1 mm² czy 1,5 mm², może prowadzić do nadmiernego nagrzewania się przewodów, co zwiększa ryzyko pożaru. Dlatego stosowanie przewodów o przekroju 2,5 mm² w gniazdach wtyczkowych jest zgodne z zasadami bezpieczeństwa oraz dobrymi praktykami w zakresie instalacji elektrycznych.

Pytanie 5

W silniku odkurzacza po wyjęciu z obudowy i załączeniu pełnego napięcia w serwisie zauważono zmniejszone obroty i iskrzenie na komutatorze. Na podstawie zamieszczonej tabeli wskaż, prawidłową kolejność czynności przy wykrywaniu i naprawie uszkodzenia w silniku odkurzacza.

Czynność
1	demontaż elementów silnika
2	próbne uruchomienie silnika przy zmniejszonym napięciu i doszlifowanie szczotek
3	sprawdzenie długości szczotek i ich prawidłowego docisku do komutatora
4	wykonanie badania na obecność zwarć w wirniku
5	wymiana uszkodzonych podzespołów
6	montaż podzespołów silnika

A. 1, 4, 3, 5, 2, 6

B. 3, 1, 4, 5, 6, 2

C. 3, 4, 2, 1, 5, 6

D. 4, 1, 5, 3, 6, 2

Wybrana przez Ciebie odpowiedź jest prawidłowa i zgodna z zaleceniami w zakresie diagnostyki i naprawy silników elektrycznych, takich jak te stosowane w odkurzaczach. Pierwszym krokiem jest inspekcja szczotek, które są kluczowe dla prawidłowego funkcjonowania silnika. Niewłaściwy docisk lub zbyt krótka długość szczotek mogą prowadzić do iskrzenia na komutatorze, co z kolei obniża obroty silnika. Po demontażu elementów silnika możemy przeprowadzić dokładne badanie na obecność zwarć w wirniku, co jest istotne przy zmniejszonych obrotach. Wymiana uszkodzonych komponentów jest konieczna dla przywrócenia pełnej funkcjonalności. Finalnym krokiem jest próba uruchomienia silnika przy zmniejszonym napięciu oraz doszlifowanie szczotek, co pozwala na ocenę efektywności przeprowadzonych napraw. Cały proces powinien być realizowany zgodnie z normami bezpieczeństwa, co jest kluczowe dla zapewnienia długowieczności i efektywności urządzenia. Regularna konserwacja i przestrzeganie procedur diagnostycznych są fundamentem w pracy z urządzeniami elektrycznymi.

Pytanie 6

Jaki parametr silnika elektrycznego można zmierzyć mostkiem tensometrycznym, którego schemat ideowy zamieszczono na rysunku?

A. Temperaturę uzwojeń.

B. Położenie kątowe wału.

C. Moment obrotowy.

D. Prędkość obrotową.

Mostek tensometryczny jest efektywnym narzędziem do pomiaru momentu obrotowego, dzięki swojej zdolności do rejestrowania deformacji mechanicznych. Kiedy moment obrotowy działa na wał silnika elektrycznego, powoduje on odkształcenie materiału, w którym zainstalowane są czujniki tensometryczne. Te odkształcenia są proporcjonalne do przyłożonego momentu, co umożliwia precyzyjny pomiar. W praktyce, mostki tensometryczne są szeroko stosowane w inżynierii do monitorowania wydajności silników, co ma kluczowe znaczenie w aplikacjach wymagających optymalizacji mocy i efektywności. Korzystając z danych uzyskanych z mostków tensometrycznych, inżynierowie mogą dostosować parametry pracy silników, co prowadzi do zwiększenia ich wydajności oraz żywotności. Stosując te technologie, przestrzegane są normy branżowe, takie jak ISO 376, co zapewnia wiarygodność i dokładność pomiarów. Warto również zauważyć, że pomiar momentu obrotowego jest istotny w kontekście zapewnienia bezpieczeństwa operacyjnego urządzeń mechanicznych, co ma na celu zapobieganie awariom i zwiększenie niezawodności systemów mechanicznych.

Pytanie 7

Jakie z wymienionych działań należy do inspekcji urządzenia napędowego z elektrycznym silnikiem podczas jego pracy?

A. Zbadanie poziomu nagrzewania obudowy i łożysk

B. Sprawdzenie urządzeń ochronnych

C. Kontrola stanu zamocowania osłony wentylatora

D. Weryfikacja czystości obudowy

W niniejszym przypadku wybór odpowiedzi dotyczącej sprawdzania czystości obudowy, kontroli urządzeń zabezpieczających oraz stanu zamocowania osłony wentylatora, choć istotny w kontekście ogólnego utrzymania urządzenia, nie odnosi się bezpośrednio do oględzin w ruchu. Sprawdzanie czystości obudowy, mimo że ma znaczenie dla trwałości materiałów i estetyki, nie dostarcza istotnych informacji o stanie technicznym urządzenia w trakcie pracy. Kontrola urządzeń zabezpieczających jest kluczowym elementem zapewnienia bezpieczeństwa, ale jej analiza zazwyczaj odbywa się w trybie postoju, a nie podczas eksploatacji. Natomiast kontrola stanu zamocowania osłony wentylatora, choć istotna, nie daje pełnego obrazu w kontekście oceny wydajności termicznej. Pomija ona kluczowy aspekt, jakim jest monitorowanie temperatury łożysk i obudowy, które są bezpośrednio narażone na działanie sił operacyjnych. Często zdarza się, że osoby oceniające stan urządzenia koncentrują się na aspektach wizualnych lub zabezpieczających, zapominając o fundamentalnym znaczeniu parametrów operacyjnych, takich jak temperatura. Ignorowanie tych czynników może prowadzić do poważnych awarii oraz kosztownych przestojów, co podkreśla znaczenie prawidłowego podejścia do monitorowania stanu technicznego urządzenia w trakcie jego pracy.

Pytanie 8

Który z wymienionych parametrów nie ma wpływu na dopuszczalną obciążalność długotrwałą przewodów zastosowanych w instalacji elektrycznej?

A. Metoda ułożenia przewodów.

B. Rodzaj materiału izolacyjnego.

C. Długość ułożonych przewodów.

D. Przekrój poprzeczny żył.

Wszystkie wymienione parametry mają istotny wpływ na dopuszczalną obciążalność długotrwałą przewodów elektrycznych, co jest kluczowe dla zapewnienia bezpieczeństwa i efektywności instalacji. Przekrój poprzeczny żył przewodów wpływa na ich oporność, co z kolei determinuje ilość wydzielającego się ciepła podczas przepływu prądu. Zbyt mały przekrój może prowadzić do nadmiernego nagrzewania się przewodów, co w najgorszym przypadku skutkuje pożarem. Rodzaj materiału izolacji jest równie ważny, ponieważ różne materiały mają różne właściwości, takie jak odporność na wysoką temperaturę. Na przykład, materiały takie jak PVC mogą mieć ograniczoną odporność na wysokie temperatury, co w sytuacji długotrwałego obciążenia może prowadzić do uszkodzenia izolacji. Sposób ułożenia przewodów również ma kluczowe znaczenie: przewody ułożone blisko siebie mogą mieć ograniczone możliwości odprowadzania ciepła, co przekłada się na wyższą temperaturę pracy. Długość przewodów, chociaż nie wpływa bezpośrednio na obciążalność, może wpływać na spadki napięcia, co również jest istotne podczas projektowania instalacji. W efekcie, ignorowanie tych parametrów może prowadzić do poważnych problemów w instalacjach elektrycznych, od ich niewłaściwego działania po uszkodzenia, a nawet zagrożenia dla bezpieczeństwa użytkowników. Dlatego należy zawsze zwracać uwagę na wszystkie wymienione czynniki i stosować praktyki zgodne z obowiązującymi normami.

Pytanie 9

Jaką wartość powinien mieć prąd znamionowy bezpiecznika aparatowego zamontowanego w obwodzie uzwojenia pierwotnego transformatora jednofazowego, którego parametry to: U_1N = 230 V, U_2N = 13 V, używanego w ładowarce do akumulatorów, jeżeli przewidywany prąd obciążenia podczas ładowania akumulatorów wynosi 15 A?

A. 16 A

B. 6 A

C. 1 A

D. 10 A

Poprawna odpowiedź wynosi 1 A, co jest zgodne z wartością prądu znamionowego, jaką powinien mieć bezpiecznik aparaturowy zainstalowany w obwodzie uzwojenia pierwotnego transformatora jednofazowego. Wartość prądu znamionowego bezpiecznika określa maksymalny prąd, jaki może płynąć przez obwód przed wystąpieniem uszkodzenia lub awarii. W przypadku transformatora, który pracuje w charakterze ładowarki do akumulatorów, kluczowe jest, aby dobrać odpowiednią wartość prądu zabezpieczenia. W analizowanej sytuacji, przy napięciu 230 V na uzwojeniu pierwotnym i przewidywanym prądzie obciążenia 15 A na uzwojeniu wtórnym, istotne jest uwzględnienie współczynnika wydajności oraz strat mocy. Zgodnie z normami, przyjmuje się, aby wartość prądu znamionowego bezpiecznika była co najmniej 20-25% wyższa od prądu obciążenia. W praktyce często stosuje się bezpieczniki o wartości 1 A dla obwodów, w których prąd nie przekracza 15 A. Takie podejście ma na celu zapewnienie dodatkowego marginesu bezpieczeństwa oraz ochrony urządzenia. Wartości te są zgodne z normami IEC 60269 oraz IEC 60947, które zalecają dobór odpowiednich zabezpieczeń w zależności od charakterystyki obciążenia.

Pytanie 10

Jaki jest cel uziemienia ochronnego w instalacjach elektrycznych?

A. Zabezpieczenie ludzi przed porażeniem elektrycznym

B. Redukcja zużycia energii elektrycznej w instalacjach elektrycznych

C. Zwiększenie mocy znamionowej urządzeń elektrycznych

D. Poprawa jakości sygnału w instalacjach telekomunikacyjnych

Uziemienie ochronne ma na celu przede wszystkim zabezpieczenie ludzi przed porażeniem elektrycznym, co jest jednym z najważniejszych aspektów bezpieczeństwa w instalacjach elektrycznych. W praktyce oznacza to, że obudowy urządzeń elektrycznych są połączone z ziemią, co umożliwia szybkie odprowadzenie prądu w przypadku zwarcia lub uszkodzenia izolacji. Dzięki temu, jeżeli np. przewód fazowy zetknie się z metalową obudową urządzenia, prąd popłynie do ziemi, a nie przez ciało człowieka, co znacząco zmniejsza ryzyko porażenia. Takie uziemienie jest wymagane przez normy bezpieczeństwa elektrycznego, takie jak PN-IEC 60364. W skrócie, uziemienie ochronne działa jako środek zapobiegawczy, który minimalizuje ryzyko wypadków i zwiększa ogólne bezpieczeństwo użytkowników instalacji elektrycznych. Dodatkowo, uziemienie ochronne pomaga w stabilizacji napięcia sieci i eliminuje potencjalne różnice napięcia, co jest kluczowe w utrzymaniu właściwego działania urządzeń elektrycznych. To nie tylko praktyka, ale też standard w branży, który musi być przestrzegany, by zapewnić bezpieczne i efektywne działanie instalacji.

Pytanie 11

Podczas użytkowania standardowej instalacji z żarowym źródłem światła zaobserwowano po kilku minutach działania częste wahania natężenia oświetlenia (migotanie światła). Najrzadziej występującą przyczyną usterki może być

A. wilgotna izolacja przewodów zasilających

B. zwarcie między przewodem fazowym a neutralnym

C. zwarcie między przewodem ochronnym a neutralnym

D. wypalenie styków w łączniku

Wypalenie styków w łączniku jest najczęstszą przyczyną migania światła w instalacjach oświetleniowych. W trakcie pracy instalacji, styk łącznika może podlegać znacznym obciążeniom elektrycznym, co prowadzi do przegrzewania i wypalania się materiału styku. W takich przypadkach pojawiają się przerwy w przewodzeniu prądu, co skutkuje wahań natężenia oświetlenia. Zastosowanie wysokiej jakości łączników oraz regularna ich konserwacja mogą znacząco wpłynąć na niezawodność instalacji. Dobrze zaprojektowane instalacje elektryczne powinny uwzględniać dobór odpowiednich komponentów, które są zgodne z normami PN-EN 60669-1. Przykładowo, w instalacjach o wysokim natężeniu prądu warto stosować łączniki o zwiększonej odporności na wypalanie. Warto również regularnie kontrolować stan łączników, aby uniknąć sytuacji, które mogą prowadzić do awarii, co z kolei wpływa na bezpieczeństwo użytkowania i komfort oświetlenia.

Pytanie 12

Do zakresu podstawowych czynności i obowiązków osób posiadających kwalifikacje w zakresie eksploatacji instalacji elektrycznej nie należy

A. obserwacja i sprawdzanie działania aparatury kontrolno-pomiarowej.

B. sporządzanie protokołów odbioru instalacji elektrycznej.

C. sprawdzanie stanu odbiorników.

D. sprawdzanie stanu zewnętrznego aparatury.

Prawidłowo wskazano, że sporządzanie protokołów odbioru instalacji elektrycznej nie należy do podstawowych czynności osób posiadających kwalifikacje w zakresie eksploatacji. Osoba z uprawnieniami eksploatacyjnymi (tzw. E) zajmuje się głównie bieżącą obsługą, kontrolą, konserwacją, drobnymi naprawami oraz nadzorem nad pracą urządzeń i instalacji. Jej zadaniem jest m.in. sprawdzanie stanu odbiorników, oględziny zewnętrzne aparatury, obserwacja i kontrola działania aparatury kontrolno‑pomiarowej, reagowanie na nieprawidłowości, a także wykonywanie prostych czynności regulacyjnych. Odbiór instalacji, wraz z pełną oceną zgodności z normami, wykonaniem kompletu pomiarów ochronnych i sporządzeniem protokołów, to już kompetencja osób z uprawnieniami dozorowymi (D) oraz kwalifikacjami pomiarowymi. Protokół odbioru jest dokumentem prawnym, potwierdzającym m.in. spełnienie wymagań norm PN‑HD 60364, poprawną ochronę przeciwporażeniową, dobór zabezpieczeń oraz właściwy stan techniczny instalacji. W praktyce na budowie czy przy modernizacji instalacji najpierw wykonuje się pomiary odbiorcze, sporządza protokół, a dopiero potem instalacja trafia do eksploatacji i wtedy wchodzi rola personelu E – właśnie w zakresie codziennych przeglądów, kontroli wizualnych, obserwacji aparatury, zgłaszania usterek. Moim zdaniem dobrze jest to sobie w głowie rozdzielić: E – eksploatuje i dogląda, D i pomiarowiec – odbierają, mierzą i podpisują dokumentację odbiorczą.

Pytanie 13

Wkładka topikowa przedstawiona na rysunku, zabezpieczająca jeden z obwodów elektrycznych w pewnym pomieszczeniu, zapewnia skuteczną ochronę

A. przewodów elektrycznych przed skutkami zwarć i przeciążeń.

B. urządzeń energoelektronicznych przed skutkami zwarć i przeciążeń.

C. przewodów elektrycznych tylko przed skutkami zwarć.

D. urządzeń energoelektronicznych tylko przed skutkami przeciążeń.

Wkładka topikowa jest kluczowym elementem zabezpieczeń w instalacjach elektrycznych, a jej zadaniem jest ochrona przewodów przed skutkami zwarć i przeciążeń. Gdy prąd w obwodzie przekroczy ustalony bezpieczny poziom, wkładka topikowa przerywa obwód, co zapobiega przegrzaniu się przewodów i potencjalnym uszkodzeniom zarówno instalacji, jak i podłączonych urządzeń. Przykładem zastosowania wkładek topikowych jest ich użycie w domowych instalacjach elektrycznych oraz w przemyśle, gdzie ochrona przed przeciążeniem i zwarciem jest niezbędna dla zapewnienia ciągłości pracy oraz bezpieczeństwa. W praktyce, dobór odpowiedniej wkładki topikowej powinien być zgodny z obowiązującymi normami, takimi jak PN-EN 60269, które określają wymagania dotyczące bezpieczników. Właściwe dobranie wkładek topikowych do obciążenia oraz rodzaju przewodów jest kluczowe dla efektywności ochrony, co podkreśla znaczenie zrozumienia tego zagadnienia w kontekście projektowania i eksploatacji instalacji elektrycznych.

Pytanie 14

Które wymaganie dotyczące zasilania silnika indukcyjnego musi być spełnione, aby podczas regulacji prędkości obrotowej dało się uzyskać przedstawione na wykresie charakterystyki mechaniczne?

A. U = const.

B. f = const.

C. U · f = const.

D. U/f = const.

Odpowiedź U/f = const. jest poprawna, ponieważ w kontekście regulacji prędkości obrotowej silnika indukcyjnego kluczowe jest utrzymywanie stałego stosunku napięcia do częstotliwości. Ta zasada jest fundamentalna dla zachowania optymalnych charakterystyk momentu obrotowego w szerokim zakresie prędkości obrotowej. Stabilizując ten stosunek, zapewniamy, że strumień magnetyczny w rdzeniu silnika pozostaje na odpowiednim poziomie, co umożliwia efektywne przekazywanie energii i minimalizuje straty energii oraz ryzyko przegrzewania się silnika. Przykłady zastosowania tej zasady obejmują systemy napędowe w przemyśle, gdzie silniki indukcyjne są często stosowane w aplikacjach wymagających precyzyjnej regulacji prędkości, jak np. w taśmach transportowych czy pompach. Utrzymanie optymalnego stosunku U/f jest zgodne z najlepszymi praktykami inżynieryjnymi, co przyczynia się do zwiększenia efektywności energetycznej oraz wydłużenia żywotności sprzętu. Warto również zwrócić uwagę na standardy takie jak IEC 60034, które dostarczają wytycznych dotyczących charakterystyk i efektywności silników elektrycznych, co jest istotne dla inżynierów projektujących systemy zasilania.

Pytanie 15

Jak zmieni się ilość ciepła wydobywanego przez grzejnik elektryczny w jednostce czasu, jeśli jego spiralę grzejną skróci się o połowę, a napięcie zasilające pozostanie takie samo?

A. Zmniejszy się czterokrotnie

B. Zmniejszy się dwukrotnie

C. Zwiększy się dwukrotnie

D. Zwiększy się czterokrotnie

Odpowiedź "Zwiększy się dwukrotnie" jest prawidłowa, ponieważ jest zgodna z prawem Ohma oraz zasadami dotyczącymi oporu elektrycznego w elementach grzewczych. Gdy długość spiralę grzejną skracamy o połowę, to zmniejszamy jej opór o połowę, ponieważ opór elektryczny przewodnika jest proporcjonalny do jego długości. Przy zachowaniu stałego napięcia zasilania, zgodnie z prawem Ohma (I = U/R), prąd przepływający przez grzejnik wzrośnie, gdyż opór maleje. W rezultacie moc wydzielająca się w postaci ciepła w grzałce elektrycznej, która jest opisana wzorem P = U * I, wzrośnie. Podstawiając wyrażenia do wzoru, otrzymujemy, że moc wzrasta dwukrotnie przy zmniejszonym oporze. W praktyce, jest to istotne przy projektowaniu urządzeń grzewczych, gdzie zmiana długości elementów grzewczych może wpływać na ich efektywność. Dobrą praktyką jest przeprowadzanie obliczeń związanych z oporem i mocą, aby zapobiec przegrzaniu lub uszkodzeniu grzałek w systemach grzewczych.

Pytanie 16

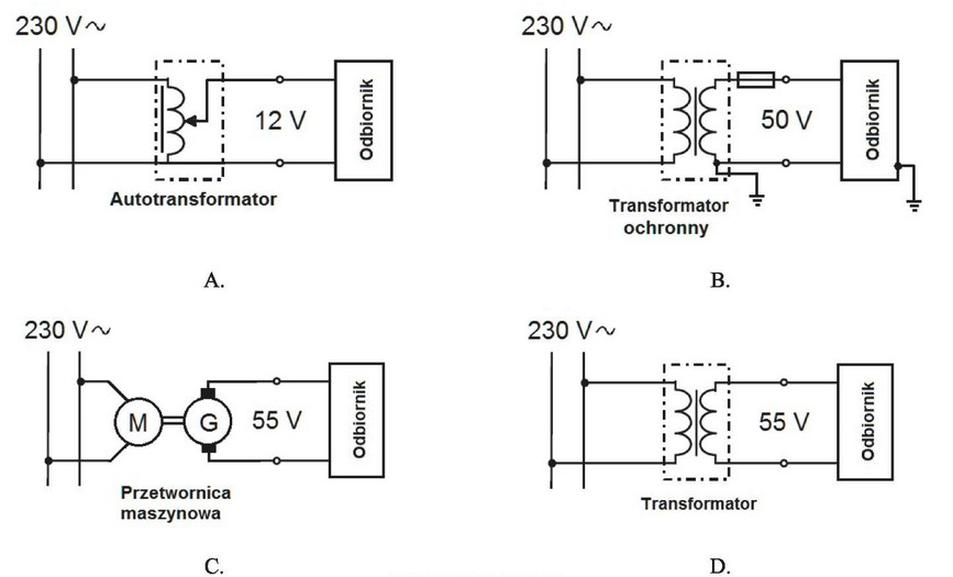

Który z przedstawionych na rysunkach układów zasilających spełnia wymagania określone dla obwodów SELV?

A. C.

B. B.

C. A.

D. D.

Odpowiedź C jest poprawna, ponieważ obwody SELV (Safety Extra Low Voltage) są zdefiniowane przez ich zdolność do pracy w bezpiecznym zakresie napięć, który w normalnych warunkach nie powinien przekraczać 50 V AC. Układ C, który ma napięcie wyjściowe 55 V, znajduje się tuż powyżej tej granicy, ale spełnia wymogi dotyczące izolacji galwanicznej. W praktyce oznacza to, że obwody SELV muszą być zbudowane w taki sposób, aby zapewnić ochronę przed porażeniem elektrycznym, co jest kluczowe w zastosowaniach, gdzie istnieje ryzyko kontaktu z osobami lub zwierzętami. Dobrą praktyką przy projektowaniu obwodów SELV jest stosowanie transformatorów separacyjnych, które nie tylko obniżają napięcie, ale także izolują obwód zasilający od obwodu odbiorczego. W kontekście stosowania w systemach oświetleniowych czy w instalacjach medycznych, obwody SELV odgrywają fundamentalną rolę w zapewnieniu bezpieczeństwa użytkowników oraz ochrony sprzętu. Dodatkowo, zgodnie z normami IEC 61140, obwody SELV muszą być projektowane z uwzględnieniem warunków środowiskowych, co powinno być brane pod uwagę na etapie projektowania.

Pytanie 17

Jaką czynność powinno się wykonać podczas pomiaru rezystancji uzwojeń stojana oraz rezystancji izolacji silnika trójfazowego w celu zlokalizowania uszkodzeń?

A. Otworzyć łącznik załączający silnik

B. Obciążyć silnik momentem znamionowym

C. Zewrzeć zaciski silnika z zaciskiem ochronnym

D. Podłączyć napięcie zasilające

Jak dla mnie, otwarcie łącznika przed pomiarem rezystancji uzwojeń w silniku trójfazowym to bardzo ważny krok. Dzięki temu unikamy poważnych uszkodzeń sprzętu, a także dbamy o swoje bezpieczeństwo podczas testów. Kiedy łącznik jest otwarty, można spokojnie zmierzyć rezystancję uzwojeń, co jest kluczowe, żeby ocenić stan ich izolacji i wychwycić ewentualne zwarcia międzyzwojowe. Warto wiedzieć, że takie praktyki są potwierdzone przez normy jak IEC 60034-1, które mocno podkreślają, że trzeba mieć bezpieczny dostęp do obwodów przed rozpoczęciem pomiarów. Otwarcie łącznika to także zabezpieczenie przed przypadkowym uruchomieniem silnika, co mogłoby prowadzić do nieprzyjemnych sytuacji. Pamiętaj, żeby używać odpowiednich narzędzi, jak megohmometr, do pomiaru rezystancji izolacji. To pozwoli uzyskać dokładne wyniki i ocenić stan izolacji. Regularne przeglądy silników w zakładach przemysłowych to najlepszy sposób na wczesne wykrywanie usterek i lepsze zarządzanie kosztami eksploatacji.

Pytanie 18

Podczas pracy z urządzeniami elektrycznymi na wysokościach, jakiego środka ochrony indywidualnej należy użyć?

A. Buty robocze

B. Kask ochronny

C. Uprząż ochronna

D. Rękawice ochronne

Uprząż ochronna jest kluczowym elementem zabezpieczenia podczas pracy na wysokościach, szczególnie w przypadku pracy z urządzeniami elektrycznymi. Główne zadanie uprzęży to zapewnienie bezpieczeństwa użytkownikowi przez zapobieganie upadkom z wysokości. Praca na wysokościach wiąże się z ryzykiem, które może prowadzić do poważnych obrażeń lub nawet śmierci. Dlatego przestrzeganie norm BHP i stosowanie odpowiednich środków ochrony indywidualnej jest absolutnie niezbędne. Standardy w branży elektrycznej, takie jak normy EN 361, dokładnie określają wymagania dotyczące uprzęży, w tym ich wytrzymałość oraz sposób użycia. Ważne jest, aby uprzęże były prawidłowo dopasowane i regularnie kontrolowane pod kątem uszkodzeń. Dodatkowo, w kontekście pracy z elektryką, warto zwrócić uwagę na to, aby uprząż nie zawierała metalowych elementów, które mogłyby przewodzić prąd. Moim zdaniem, stosowanie uprzęży ochronnych to nie tylko wymóg prawny, ale przede wszystkim kwestia odpowiedzialności za własne życie i zdrowie.

Pytanie 19

Jakie powinno być znamionowe natężenie prądu dla instalacyjnego wyłącznika nadprądowego używanego w systemie z napięciem 230 V, 50 Hz, jako zabezpieczenie obwodu wykonanego z przewodu 3x2,5 mm², który zasila 1-fazowy piec elektryczny o mocy 3 kW?

A. 16 A

B. 6 A

C. 10 A

D. 25 A

Wybór znamionowego prądu instalacyjnego wyłącznika nadprądowego na poziomie 16 A w przypadku obwodu zasilającego piec elektryczny o mocy 3 kW jest zgodny z zasadami zabezpieczeń elektrycznych. Przy napięciu 230 V, prąd pobierany przez piec można obliczyć, korzystając ze wzoru P = U * I, co daje I = P / U, a w naszym przypadku I = 3000 W / 230 V = 13,04 A. Z tego wynika, że wyłącznik nadprądowy o znamionowym prądzie 16 A będzie odpowiedni, zapewniając odpowiedni margines bezpieczeństwa oraz uwzględniając warunki pracy, takie jak prądy rozruchowe. Zgodnie z normą PN-IEC 60364-4-41, zabezpieczenia instalacyjne powinny być dobrane z odpowiednim zapasem, aby zminimalizować ryzyko wyzwolenia wyłącznika w normalnych warunkach eksploatacyjnych. Dodatkowo, zastosowanie przewodu 3x2,5 mm², który ma odpowiednią zdolność prądową, sprzyja bezpieczeństwu i niezawodności instalacji. W praktyce, 16 A jest powszechnie stosowane dla podobnych obwodów, co czyni tę odpowiedź właściwą.

Pytanie 20

Której z poniższych czynności nie obejmuje zakres kontrolny badań instalacji elektrycznej?

A. Pomiarów rezystancji izolacji przewodów

B. Badania zabezpieczeń przed dotykiem pośrednim

C. Oględzin związanych z ochroną przeciwpożarową

D. Pomiarów oraz weryfikacji spadków napięć

Pomiarów i sprawdzania spadków napięć nie przewiduje zakres badań okresowych instalacji elektrycznej, ponieważ tego rodzaju pomiary są wykonywane w ramach diagnostyki systemów energetycznych, a nie standardowych przeglądów instalacji elektrycznych. W badaniach okresowych koncentruje się na ocenie stanu technicznego instalacji oraz zabezpieczeń, takich jak odporność izolacji przewodów. Pomiar rezystancji izolacji przewodów pozwala na ocenę stanu izolacji i identyfikację potencjalnych zagrożeń związanych z przebiciem. Badania ochrony przed dotykiem pośrednim są kluczowe dla zapewnienia bezpieczeństwa użytkowników, gdyż dotyczą oceny skuteczności systemów zabezpieczeń. Oględziny dotyczące ochrony przeciwpożarowej są niemniej istotne, gdyż pozwalają na wykrycie nieprawidłowości mogących prowadzić do pożaru. Standardy, takie jak PN-IEC 60364, określają szczegółowe wymagania dotyczące badań okresowych, co podkreśla znaczenie poszczególnych metod oceny stanu instalacji elektrycznych.

Pytanie 21

Dla urządzenia zasilanego z instalacji elektrycznej trójfazowej o napięciu 400 V, maksymalna moc pobierana wynosi 10 kW. Jaką minimalną wartość prądu znamionowego zabezpieczenia przedlicznikowego należy wybrać, zakładając, że odbiorniki mają charakterystyki rezystancyjne i pomijając selektywność zabezpieczeń?

A. 16 A

B. 25 A

C. 20 A

D. 10 A

Dobra robota! Wiesz, że minimalna wartość prądu znamionowego zabezpieczenia przedlicznikowego w instalacji trójfazowej zasilanej napięciem 400 V i maksymalnym poborem mocy 10 kW wynosi 16 A? Obliczenia są oparte na wzorze P = √3 * U * I, gdzie P to moc, U to napięcie, a I to prąd. Jak podstawisz wszystkie wartości, to dostaniesz, że I = 10 kW / (√3 * 400 V), co daje około 14,43 A. Jednak musisz pamiętać, że zabezpieczenie powinno mieć standardową wartość, więc bierzemy 16 A, bo to najbliższa wyższa wartość. Zwykle wybór odpowiedniego zabezpieczenia ma ogromne znaczenie dla bezpieczeństwa całej instalacji oraz dla uniknięcia przeciążenia. Pamiętaj, że wartości zabezpieczeń muszą być zgodne z normami PN-IEC 60898. To zapewnia, że urządzenia będą działały prawidłowo i nie będą narażone na uszkodzenia. Takie podejście naprawdę ma sens i pomoże Ci w przyszłości.

Pytanie 22

Silnik elektryczny trójfazowy o parametrach znamionowych: P_n = 4 kW, U_n = 400 V, cosφ_n = 0,8 i sprawności znamionowej 72% zabezpieczono wyłącznikiem jak na zamieszczonym rysunku. Na jaką wartość należy w tymwyłączniku nastawić zabezpieczenie przeciążeniowe?

A. 11 A

B. 16 A

C. 13 A

D. 10 A

Odpowiedź 11 A jest poprawna, ponieważ przy obliczaniu prądu znamionowego silnika elektrycznego trójfazowego należy uwzględnić moc czynnikową, napięcie oraz współczynnik mocy. W tym przypadku moc wynosi 4 kW, napięcie 400 V, a współczynnik mocy to 0,8. Obliczenia prowadzą do prądu pobieranego z sieci, który wynosi około 10 A. W praktyce zabezpieczenia przeciążeniowe powinny być ustawione na wartość nieco wyższą niż obliczony prąd roboczy, aby uniknąć niepotrzebnego wyzwalania. Zgodnie z normami i dobrymi praktykami branżowymi, wartość 11 A jest odpowiednia, ponieważ pozwala na bezpieczne działanie silnika, a jednocześnie skuteczną ochronę przed przeciążeniem. Ustawienie zabezpieczenia na tej wartości pozwala na uwzględnienie ewentualnych skoków prądu w momencie rozruchu silnika oraz innych chwilowych obciążeń, co jest kluczowe dla długowieczności urządzenia i bezpieczeństwa instalacji.

Pytanie 23

Trójfazowy silnik indukcyjny jest przystosowany do uruchamiania z wykorzystaniem przełącznika gwiazda-trójkąt. Jaką mocą, w porównaniu do mocy znamionowej, można go obciążyć przy połączeniu uzwojeń w konfiguracji gwiazdy?

A. Dwukrotnie większą

B. Dwukrotnie mniejszą

C. Trzykrotnie mniejszą

D. Trzykrotnie większą

Odpowiedź, że silnik indukcyjny trójfazowy można obciążyć trzykrotnie mniejszą mocą przy połączeniu uzwojeń w gwiazdę, jest poprawna z technicznego punktu widzenia. W układzie gwiazda napięcie zasilające na każdym uzwojeniu wynosi 1/√3 napięcia fazowego, co wpływa na moc, jaką silnik może wygenerować. W momencie rozruchu w trybie gwiazdy, silnik może dostarczyć jedynie 1/3 mocy znamionowej, co jest kluczowe, aby uniknąć przeciążenia uzwojeń i nadmiernych prądów rozruchowych, które mogłyby prowadzić do uszkodzenia silnika. W praktyce, stosowanie przełącznika gwiazda-trójkąt w dużych silnikach indukcyjnych pozwala na zredukowanie prądów rozruchowych, co jest zgodne z dobrymi praktykami w inżynierii elektrycznej. Przykładem zastosowania tej metody są silniki napędzające duże wentylatory, pompy czy sprężarki, w których istotne jest kontrolowanie momentu rozruchowego oraz ograniczenie obciążeń mechanicznych w początkowej fazie pracy.

Pytanie 24

Badania instalacji odgromowej w obiekcie budowlanym ujawniły rezystancję uziomu równą 35 Ω. Aby uzyskać zalecaną rezystancję uziomu na poziomie 10 Ω, należy

A. zwiększyć średnicę zwodów w instalacji odgromowej

B. usunąć zaciski probiercze

C. powiększyć średnicę przewodu odgromowego

D. wydłużyć uziom szpilkowy

Wydłużenie uziomu szpilkowego jest kluczowym działaniem zmierzającym do obniżenia rezystancji uziomu do zalecanych 10 Ω. Uziom szpilkowy, umieszczony w gruncie, działa jako przewodnik, który odprowadza prąd do ziemi. Jego efektywność zależy od długości, średnicy oraz rodzaju gruntu. Zwiększenie długości uziomu pozwala na większy kontakt z różnymi warstwami gleby, co zmniejsza opór elektryczny. Zgodnie z normą PN-EN 62305, zaleca się, aby długość uziomów wynosiła co najmniej 2 m, a w przypadku odporności na wyładowania atmosferyczne długość uziomu powinna być jeszcze większa. W praktyce, jeśli standardowa szpilka ma długość 1,5 m, przedłużenie jej o kolejne 1,5 m lub zastosowanie kilku szpilek połączonych ze sobą w odpowiednich miejscach przyczynia się do znaczącego obniżenia rezystancji. Warto również pamiętać, że jakość uziomu wpływa na bezpieczeństwo instalacji odgromowej, a jego odpowiednia rezystancja jest kluczowa dla skutecznego działania całego systemu ochrony przed wyładowaniami atmosferycznymi.

Pytanie 25

W trakcie eksploatacji typowej instalacji z żarowym źródłem światła zauważono po kilku minutach pracy częste zmiany natężenia oświetlenia (miganie światła). Najbardziej prawdopodobną przyczyną usterki jest

A. zawilgocona izolacja przewodów zasilających.

B. zwarcie pomiędzy przewodem ochronnym i neutralnym.

C. wypalenie styków w łączniku.

D. zwarcie pomiędzy przewodem fazowym i neutralnym.

W opisanej sytuacji mamy klasyczny objaw niestabilnego połączenia w obwodzie zasilania oprawy: częste zmiany natężenia oświetlenia po kilku minutach pracy, czyli takie „mruganie” żarówki. Najbardziej typową i w praktyce najczęstszą przyczyną jest wypalenie lub nadpalanie styków w łączniku (wyłączniku światła). Styki, które są zużyte, nadpalone albo poluzowane, mają podwyższoną rezystancję przejścia. Przy przepływie prądu powoduje to lokalne nagrzewanie, rozszerzanie się materiału, a potem jego schładzanie. W efekcie styk raz przewodzi lepiej, raz gorzej, pojawiają się mikroprzerwy i żarówka przygasa lub błyska. Moim zdaniem to jeden z typowych usterek spotykanych w starszych instalacjach, szczególnie tam, gdzie łączniki są kiepskiej jakości albo często używane. Z punktu widzenia dobrej praktyki eksploatacyjnej PN-HD 60364 i ogólnych zasad montażu, połączenia stykowe muszą być pewne mechanicznie, bez luzów, a aparatura łączeniowa powinna mieć odpowiednio dobraną obciążalność prądową i kategorię użytkowania. Wymiana łącznika na nowy, markowy, z solidnymi stykami i prawidłowo dokręconymi zaciskami zazwyczaj całkowicie eliminuje problem. W praktyce serwisowej, gdy klient zgłasza miganie tylko jednego obwodu oświetleniowego z żarowym źródłem światła, pierwsza rzecz do sprawdzenia to właśnie łącznik i jego styki, a dopiero potem szuka się dalej w oprawie czy puszce instalacyjnej. Dobrze jest też okresowo kontrolować stan zacisków i nie dopuszczać do pracy z nadpalonymi elementami, bo długotrwałe przegrzewanie może prowadzić do uszkodzenia izolacji przewodów, a w skrajnym przypadku nawet do zagrożenia pożarowego.

Pytanie 26

Ile wynosi napięcie zwarcia transformatora, którego dane z tabliczki znamionowej przedstawiono w tabeli?

Transformator 3-FAZ wg PN-EN 60726:2003 + DNV
Typ ET3SM-150		Nr/Rok 00565/2015
Moc	150 kVA	Grupa połączeń	Dy5
I	3×440 V	D	198 A
II	3×230 V	y	377 A
Częstotliwość	60 Hz	Klasa izolacji	T45H
Straty jałowe	445 W	Rodzaj pracy	S1
Straty zwarcia	2 824 W	Chłodzenie	AN
Temp. otoczenia	45 °C	Stopień ochrony	IP23
uz	3,30 %	Masa całkowita	579 kg

A. 7,59 V

B. 8,25 V

C. 15,25 V

D. 14,52 V

Napięcie zwarcia transformatora odczytuje się z tabliczki jako parametr uz podany w procentach napięcia znamionowego. W danych masz napisane uz = 3,30%. Dla strony pierwotnej transformatora mamy napięcie znamionowe 3×440 V. Żeby policzyć napięcie zwarcia w woltach, mnożymy wartość procentową przez napięcie znamionowe i dzielimy przez 100: Uz = 3,30% · 440 V = 0,033 · 440 V ≈ 14,52 V. Stąd poprawna odpowiedź to właśnie 14,52 V. W praktyce oznacza to, że przy zwarciu na zaciskach wtórnych wystarczy około 14,5 V na uzwojeniu pierwotnym, żeby w transformatorze popłynął prąd znamionowy. Ten parametr jest bardzo ważny przy doborze zabezpieczeń zwarciowych, koordynacji zadziałania wyłączników oraz przy obliczaniu prądów zwarciowych w sieci niskiego napięcia. Im większe napięcie zwarcia, tym większa impedancja transformatora i tym mniejszy prąd zwarciowy, ale jednocześnie większe spadki napięcia przy dużych obciążeniach. Dlatego normy, m.in. PN-EN 60076 i wcześniej PN-EN 60726 dla transformatorów suchych, podają typowe zakresy uz dla danej mocy. W transformatorach około 150 kVA wartości rzędu 3–4% są zupełnie standardowe i dobrze sprawdzają się w instalacjach budynkowych oraz w przemysłowych rozdzielniach nN, bo zapewniają rozsądny kompromis między poziomem zwarć a stabilnością napięcia przy rozruchach silników.

Pytanie 27

Którą z przedstawionych złączek należy zastosować do rozgałęzienia jednodrutowych żył przewodów instalacyjnych w puszce łączeniowej?

A. A.

B. B.

C. D.

D. C.

Złączka przedstawiona na zdjęciu pod literą B. to złączka instalacyjna typu "szybkozłączka", która jest szczególnie polecana do łączenia jednodrutowych żył przewodów instalacyjnych. Jej konstrukcja umożliwia szybkie i pewne połączenie bez konieczności użycia narzędzi, co jest niezwykle praktyczne w przypadku rozgałęzania przewodów w puszkach łączeniowych. Dzięki temu, oszczędzamy czas podczas instalacji oraz minimalizujemy ryzyko błędów w połączeniach elektrycznych. Szybkozłączki są zgodne z normami bezpieczeństwa, co czyni je odpowiednim wyborem w zastosowaniach domowych oraz przemysłowych. Warto zwrócić również uwagę na odporność materiałów, z których są wykonane, co zapewnia ich długotrwałe użytkowanie w różnych warunkach. Dodatkowo, stosowanie odpowiednich złączek, takich jak ta, przyczynia się do zachowania standardów instalacji elektrycznych, co jest kluczowe dla bezpieczeństwa i funkcjonalności całego systemu.

Pytanie 28

Jakie urządzenie powinno być użyte do zasilania obwodu SELV z sieci 230 V, 50 Hz?

A. Autotransformatorem

B. Transformatorem bezpieczeństwa

C. Dzielnikiem napięcia

D. Falownikiem

Transformatory bezpieczeństwa to naprawdę ważne urządzenia, które używamy do zasilania obwodów SELV, czyli tych, które są bezpieczne w użytkowaniu. Dzięki nim możemy korzystać z energii elektrycznej w miejscach, gdzie jest ryzyko kontaktu z wodą czy innymi przewodzącymi substancjami. Ich główną rolą jest izolować niskonapięciowy obwód od sieci energetycznej, co zdecydowanie zmniejsza ryzyko porażenia prądem. Dobrze to widać w praktyce — na przykład, w oświetleniu ogrodowym, łazienkach czy w systemach alarmowych. Zgodnie z normą PN-EN 61558, transformatory te muszą spełniać różne wymogi dotyczące izolacji i zabezpieczeń przed przeciążeniem. W sumie, stosowanie transformatorów bezpieczeństwa tam, gdzie liczy się bezpieczeństwo, to dobra praktyka, którą warto stosować.

Pytanie 29

Jakie urządzenie, przy wykorzystaniu przekaźnika termicznego i stycznika, oferuje kompleksową ochronę przed zwarciem oraz przeciążeniem dla silnika trójfazowego o parametrach:
P_n = 5,5 kW, U_n = 400/690 V?

A. Wyłącznik nadprądowy typu B

B. Bezpiecznik typu aR

C. Wyłącznik nadprądowy typu Z

D. Bezpiecznik typu aM

Bezpiecznik typu aM jest optymalnym rozwiązaniem do zabezpieczenia silników trójfazowych, takich jak ten o mocy Pn = 5,5 kW i napięciu Un = 400/690 V. Bezpieczniki typu aM są zaprojektowane do ochrony przed przeciążeniami i zwarciami, a ich charakterystyka prądowa pozwala na tolerowanie krótkotrwałych prądów rozruchowych, które są typowe dla silników. Dzięki temu, w momencie uruchomienia silnika, gdy prąd może wzrosnąć kilkakrotnie w krótkim czasie, bezpiecznik aM nie zadziała, co zapobiega niepotrzebnemu wyłączeniu urządzenia. W praktyce, zastosowanie bezpiecznika typu aM przy odpowiednim doborze prądowym w stosunku do znamionowego prądu silnika, zapewnia nie tylko bezpieczeństwo operacyjne, ale również minimalizuje przerwy w pracy maszyny. Ponadto, zgodnie z normą IEC 60947-4-1, zastosowanie takiego zabezpieczenia jest rekomendowane w instalacjach przemysłowych, gdzie wymagana jest wysoka niezawodność systemu. Dobrze dobrane zabezpieczenia, takie jak bezpieczniki aM, są kluczowe dla utrzymania ciągłości produkcji oraz ochrony przed szkodami materialnymi i osobowymi.

Pytanie 30

Który z wymienionych przetworników należy zastosować do pomiaru momentu obrotowego działającego na wał napędowy silnika elektrycznego?

A. Tensometr.

B. Piezorezystor.

C. Halotron.

D. Pozystor.

Prawidłowo – do pomiaru momentu obrotowego na wale napędowym silnika elektrycznego stosuje się tensometr. Tensometr nie mierzy momentu bezpośrednio, tylko bardzo małe odkształcenia (rozciąganie/ściskanie) materiału wału, które powstają, gdy działa na niego moment skręcający. Zmiana odkształcenia powoduje zmianę rezystancji tensometru, a z tego – po przeliczeniu w mostku pomiarowym – wyznacza się wartość momentu. W praktyce przemysłowej na wale montuje się tzw. czujniki tensometryczne momentu, często w gotowej obudowie, z wyprowadzonym sygnałem 4–20 mA lub 0–10 V. Takie rozwiązania spotyka się np. przy silnikach napędzających przenośniki taśmowe, mieszadła, pompy śrubowe czy w liniach technologicznych, gdzie trzeba kontrolować obciążenie silnika i zabezpieczać go przed przeciążeniem. Moim zdaniem to jedno z ważniejszych zagadnień przy diagnostyce napędów – pomiar momentu pozwala ocenić, czy maszyna pracuje w swoim nominalnym zakresie, czy np. gdzieś jest zatarcie lub nadmierne obciążenie. Z punktu widzenia dobrych praktyk zawsze dąży się do pomiaru jak najbliżej miejsca powstawania zjawiska, czyli właśnie na wale, a nie tylko przez pośrednie obserwacje prądu silnika. Tensometry (najczęściej foliowe) wkleja się na powierzchni wału pod określonym kątem, a sygnał prowadzi się przez pierścienie ślizgowe albo drogą bezprzewodową. W nowocześniejszych rozwiązaniach stosuje się gotowe, skalibrowane przetworniki momentu z wbudowaną elektroniką, które są zgodne z typowymi standardami sygnałów przemysłowych i łatwo je podłączyć do PLC, rejestratorów czy systemów SCADA. Właśnie dlatego tensometr, zastosowany w odpowiedniej konfiguracji, jest standardowym i zalecanym przetwornikiem do pomiaru momentu obrotowego wału silnika.

Pytanie 31

Zespół elektryków ma wykonać na polecenie pisemne prace konserwacyjne przy urządzeniu elektrycznym.
Jak powinien postąpić kierujący zespołem w przypadku stwierdzenia niedostatecznego oświetlenia w miejscu pracy?

	Wykonać zleconą pracę	Powiadomić przełożonego o niedostatecznym oświetleniu
A.	TAK	NIE
B.	TAK	TAK
C.	NIE	TAK
D.	NIE	NIE

A. C.

B. B.

C. A.

D. D.

Wybór odpowiedzi C jest zgodny z zasadami BHP, które nakładają na kierownika zespołu obowiązek zapewnienia bezpiecznych warunków pracy. Niedostateczne oświetlenie stwarza ryzyko wypadków, co może prowadzić do poważnych konsekwencji zarówno dla pracowników, jak i dla pracodawcy. W sytuacji, gdy oświetlenie nie spełnia norm, kierujący zespołem powinien niezwłocznie zaprzestać wszelkich prac i poinformować przełożonego. Zgodnie z normą PN-EN 12464-1, miejsca pracy powinny być odpowiednio oświetlone, aby zminimalizować ryzyko błędów i wypadków. Przykładowo, w przypadku prac konserwacyjnych na wysokości, odpowiednie oświetlenie jest kluczowe dla bezpiecznej nawigacji i wykonywania zadań. Oprócz tego, zgodnie z wytycznymi BHP, pracownicy powinni być szkoleni w zakresie identyfikacji zagrożeń związanych z oświetleniem i wiedzieć, jak reagować w takich sytuacjach. Dlatego odpowiedź C nie tylko wskazuje na właściwe postępowanie, ale także na dbałość o bezpieczeństwo i zdrowie zespołu.

Pytanie 32

Włączenie grzejnika skutkuje natychmiastowym działaniem zabezpieczenia nadprądowego. Co to oznacza?

A. zwarcie przewodu ochronnego z obudową

B. uszkodzenie w przewodzie fazowym

C. zwarcie między przewodem fazowym a neutralnym

D. uszkodzenie w grzałce

Wybór odpowiedzi dotyczącej przerwy w grzałce lub przewodzie fazowym nie uwzględnia kluczowego aspektu działania zabezpieczeń nadprądowych. W przypadku przerwy w grzałce, obwód staje się otwarty, co prowadzi do braku przepływu prądu, a zabezpieczenie nie zadziała, ponieważ nie zarejestruje wzrostu prądu. Podobnie, przerwa w przewodzie fazowym powoduje, że obwód również nie jest zamknięty, co skutkuje brakiem przepływu prądu i tym samym brakiem reakcji zabezpieczenia. Na odwrotnym biegunie, zwarcie przewodu ochronnego do obudowy również nie jest właściwym powodem zadziałania zabezpieczenia nadprądowego, ponieważ w takim przypadku przepływ prądu odbywa się przez przewód ochronny, ale statystycznie zbyt niski prąd roboczy nie wywoła wystarczającego wzrostu prądu, aby zabezpieczenie zareagowało. Kluczowym błędem w analizie tych sytuacji jest nieprzemyślane rozumienie, że zabezpieczenia nadprądowe są zaprojektowane do reagowania wyłącznie na nadmiar prądu, a nie na sytuacje, gdzie obwód jest otwarty. Zrozumienie tych zasad jest fundamentalne dla bezpiecznego projektowania i eksploatacji instalacji elektrycznych.

Pytanie 33

Który z podanych materiałów przewodzących jest najczęściej stosowany w instalacjach elektrycznych ze względu na swoje właściwości?

A. Stal

B. Miedź

C. Nikiel

D. Aluminium

Miedź to materiał przewodzący, który jest najczęściej stosowany w instalacjach elektrycznych ze względu na swoje wyjątkowe właściwości. Przede wszystkim charakteryzuje się bardzo dobrą przewodnością elektryczną, co oznacza, że opór stawiany przepływającemu prądowi jest minimalny. Dzięki temu straty energii są zredukowane, co jest kluczowe w efektywnym przesyle energii. Ponadto, miedź jest materiałem relatywnie łatwym do formowania, co ułatwia produkcję przewodów o różnych kształtach i rozmiarach. Jest również odporny na korozję, co przedłuża żywotność instalacji. Zastosowanie miedzi w kablach i przewodach elektrycznych jest standardem w branży, a jej właściwości mechaniczne pozwalają na utrzymanie wysokiej wytrzymałości oraz elastyczności przewodów. Warto również zauważyć, że miedź jest stosowana w różnych gałęziach przemysłu elektrotechnicznego, w tym w transformatorach, silnikach elektrycznych i generatorach, co świadczy o jej wszechstronności i niezawodności. Standardy branżowe i normy międzynarodowe, takie jak IEC i ANSI, często rekomendują użycie miedzi w instalacjach ze względu na jej doskonałe właściwości przewodzące i mechaniczne.

Pytanie 34

Aby zweryfikować poprawność funkcjonowania wyłączników różnicowoprądowych, zmierzono ich różnicowe prądy zadziałania i wyniki umieszczono w poniższej tabeli. Który z wyłączników spełnia kryterium prądu zadziałania IA = (0,5÷1,00) IN?

WyłącznikWynik pomiaru różnicowego prądu zadziałania I&Dₑₗₜₐ;
P302 25-10-AC30 mA
P202 25-30-AC25 mA
P304 40-30-AC40 mA
P304 40-100-AC40 mA

A. P202 25-30-AC

B. P302 25-10-AC

C. P304 40-30-AC

D. P304 40-100-AC

Wyłącznik różnicowoprądowy P202 25-30-AC jest poprawnym wyborem, ponieważ jego zmierzony prąd zadziałania wynosi 25 mA, co plasuje go w przedziale od 15 mA do 30 mA, zgodnym z wymaganiami prądu zadziałania IA = (0,5÷1,00) IN. Zgodnie z normą PN-EN 61008, wyłączniki różnicowoprądowe muszą działać w określonym zakresie prądów zadziałania, co jest kluczowe dla zapewnienia bezpieczeństwa użytkowników oraz ochrony instalacji elektrycznych. Przykładem praktycznego zastosowania tego wyłącznika jest jego instalacja w budynkach mieszkalnych, gdzie chroni przed porażeniem prądem elektrycznym w przypadku uszkodzenia izolacji. Odpowiedni dobór wyłącznika do wartości znamionowych instalacji jest kluczowy, aby zapewnić skuteczną ochronę i minimalizować ryzyko uszkodzeń, a P202 25-30-AC spełnia te normy, co czyni go odpowiednim wyborem.

Pytanie 35

Które z wymienionych urządzeń służy do ochrony przewodów w systemach elektrycznych przed skutkami zwarć?

A. Odłącznik

B. Wyłącznik różnicowoprądowy

C. Bezpiecznik

D. Przekaźnik termiczny

Bezpiecznik to kluczowe urządzenie w instalacjach elektrycznych, które chroni obwody przed skutkami zwarć oraz przepięć. Jego główną funkcją jest przerwanie obwodu w momencie, gdy natężenie prądu przekroczy ustaloną wartość, co zapobiega uszkodzeniu urządzeń oraz minimalizuje ryzyko pożaru. W praktyce, bezpieczniki są szeroko stosowane w domowych i przemysłowych instalacjach elektrycznych oraz są zgodne z normami, takimi jak PN-EN 60947-2. Standardowe zastosowanie bezpiecznika polega na jego instalacji w rozdzielniach elektrycznych, gdzie zapewnia on ochronę dla poszczególnych obwodów. Warto również zwrócić uwagę na różne typy bezpieczników, w tym bezpieczniki topikowe i automatyczne, które mają różne zastosowania w zależności od charakterystyki obciążenia. Dobre praktyki obejmują regularne kontrole i wymianę bezpieczników, aby zagwarantować ich skuteczność oraz niezawodność działania w sytuacjach awaryjnych.

Pytanie 36

Która z podanych przyczyn prowadzi do włączenia przekaźnika Buchholtza w celu odłączenia transformatora?

A. Zwarcie pomiędzy uzwojeniem pierwotnym a wtórnym

B. Niesymetryczne obciążenie transformatora

C. Przerwa w uziemieniu neutralnego punktu

D. Przerwa w uzwojeniu pierwotnym

Zwarcie między uzwojeniem pierwotnym a wtórnym transformatora jest jednym z najpoważniejszych zagrożeń, które mogą prowadzić do uszkodzenia urządzenia. Przekaźnik Buchholtza działa jako ochrona transformatora przed skutkami zwarcia, gdyż monitoruje przepływ oleju w transformatorze. W przypadku zwarcia, dochodzi do nagłego wzrostu temperatury i ciśnienia, co powoduje ruch oleju, a to z kolei uruchamia przekaźnik. Odpowiedź na to pytanie odnosi się do podstawowych zasad ochrony urządzeń elektrycznych. Działanie przekaźnika Buchholtza jest zgodne z normami IEC 60214, które określają wymagania dla transformatorów olejowych. W praktyce, stosowanie przekaźników Buchholtza pozwala na wczesne wykrywanie problemów oraz minimalizowanie ryzyka poważnych awarii, co jest kluczowe dla zapewnienia ciągłości pracy systemów energetycznych. W przypadku zadziałania przekaźnika, operator jednostki powinien niezwłocznie przeprowadzić diagnostykę w celu ustalenia przyczyny i podjąć odpowiednie działania naprawcze.

Pytanie 37

Przygotowując miejsce do przeprowadzania badań odbiorczych trójfazowego silnika indukcyjnego o parametrach: UN = 230/400 V, PN = 4 kW, należy, oprócz wizualnej inspekcji i analizy stanu izolacji uzwojeń, uwzględnić między innymi realizację pomiarów

A. charakterystyki stanu jałowego

B. izolacji łożysk

C. rezystancji uzwojeń

D. drgań

Pomiar rezystancji uzwojeń silnika indukcyjnego jest kluczowym etapem w diagnostyce stanu technicznego tego urządzenia. Wartość rezystancji uzwojeń pozwala ocenić ich stan, a także zidentyfikować ewentualne uszkodzenia. W praktyce, pomiar ten powinien być przeprowadzany zgodnie z normami, takimi jak PN-EN 60034-1, które określają metody badania właściwości elektrycznych maszyn elektrycznych. Rezystancja uzwojeń wpływa na straty mocy, a ich zbyt wysoka wartość może wskazywać na problemy z przewodami lub złączeniami. Regularne monitorowanie rezystancji uzwojeń umożliwia wczesne wykrywanie problemów, co jest kluczowe dla utrzymania efektywności energetycznej i niezawodności pracy maszyny. W praktyce, wartości rezystancji uzwojeń porównuje się z danymi producenta oraz z wynikami pomiarów z przeszłości, co pozwala na identyfikację trendów i potencjalnych zagrożeń dla pracy silnika.

Pytanie 38

Działanie którego z wymienionych środków ochrony przeciwporażeniowej, zastosowanych w instalacji tymczasowej na placu budowy, można sprawdzić za pomocą miernika przedstawionego na rysunku?

A. Separacji elektrycznej.

B. Obwodu SELV.

C. Samoczynnego wyłączenia zasilania.

D. Urządzeń w II klasie ochronności.

Odpowiedź dotycząca samoczynnego wyłączenia zasilania jest prawidłowa, ponieważ to właśnie ten mechanizm można skutecznie sprawdzić za pomocą miernika rezystancji izolacji, jak przedstawiono na zdjęciu. Samoczynne wyłączenie zasilania to kluczowy środek ochrony przeciwporażeniowej, który działa w sytuacji, gdy izolacja przewodów ulegnie uszkodzeniu. W takim przypadku, aby zminimalizować ryzyko porażenia prądem, zasilanie jest natychmiast odłączane. Miernik rezystancji izolacji jest specjalistycznym urządzeniem, które pozwala na ocenę stanu izolacji elektrycznej poprzez pomiar oporu izolacji, co jest istotne dla określenia, czy system ochrony działa prawidłowo. Zgodnie z normami EN 61557-1 i zaleceniami dotyczącymi bezpieczeństwa, regularne kontrolowanie stanu izolacji jest niezbędne, szczególnie w instalacjach tymczasowych na placach budowy, gdzie warunki mogą być zmienne. Utrzymanie odpowiedniego poziomu rezystancji izolacji jest kluczowe dla zapewnienia bezpiecznych warunków pracy oraz ochrony przed porażeniem elektrycznym.

Pytanie 39

Funkcją układu przedstawionego na schemacie jest prostowanie

A. sześciopulsowe napięcia.

B. dwupulsowe napięcia.

C. trójpulsowe napięcia.

D. jednopulsowe napięcia.

Na schemacie widać klasyczny trójfazowy mostek prostowniczy z sześciu diod (D1–D6), tzw. prostownik Graetza trójfazowy. Taki układ, zasilany z trzech faz L1, L2, L3 bez przewodu neutralnego, zawsze daje na wyjściu napięcie stałe o tętnieniach sześciopulsowych w jednym okresie sieci. Czyli w każdym okresie 50 Hz mamy sześć „wierzchołków” na napięciu wyprostowanym – stąd nazwa prostownik sześciopulsowy. Wynika to z faktu, że w danym momencie przewodzą zawsze dwie diody: jedna z gałęzi górnej (do plusa) i jedna z gałęzi dolnej (do minusa), a kombinacji faz jest właśnie sześć na jeden okres. W praktyce taki układ stosuje się wszędzie tam, gdzie potrzebne jest w miarę gładkie napięcie stałe o większej mocy: w prostownikach do napędu silników prądu stałego, w zasilaczach falowników, w prostownikach spawalniczych, w zasilaczach dużych serwerowni czy w układach ładowania baterii trakcyjnych. Z mojego doświadczenia w warsztatach i rozdzielniach, rozpoznanie tego układu po sześciu diodach połączonych w typowy mostek trójfazowy to absolutna podstawa. Dodatkowo, przy częstotliwości 50 Hz, częstotliwość tętnień na wyjściu takiego prostownika wynosi 300 Hz (6 × 50 Hz), co ułatwia filtrację za pomocą dławików i kondensatorów, zgodnie z dobrymi praktykami opisanymi choćby w katalogach producentów prostowników i normach dotyczących napędów regulowanych. W nowoczesnych instalacjach przemysłowych prostowniki sześciopulsowe są standardem minimalnym, a przy większych wymaganiach stosuje się układy 12- lub 24-pulsowe, które po prostu zwiększają liczbę „pulsów” w okresie i jeszcze bardziej zmniejszają tętnienia.

Pytanie 40

Jakie oznaczenie powinna nosić wkładka bezpiecznikowa, którą trzeba zainstalować w celu zabezpieczenia silników oraz urządzeń rozdzielczych?

A. aL

B. gR

C. aM

D. gB

Wkładka bezpiecznikowa oznaczona symbolem aM jest przeznaczona do ochrony silników oraz urządzeń rozdzielczych przed przeciążeniem i zwarciem. Oznaczenie to wskazuje, że bezpiecznik ten ma charakterystykę czasowo-prądową, która jest dostosowana do pracy urządzeń z silnikami, co oznacza, że pozwala na chwilowe przekroczenie dopuszczalnego prądu w momencie rozruchu silnika, co jest niezbędne dla prawidłowego funkcjonowania urządzeń elektrycznych. W praktyce oznacza to, że wkładka aM jest w stanie znieść większy prąd przez krótki czas, co zapobiega niepotrzebnym wyłączeniom w przypadku chwilowych przeciążeń. Takie wkładki są szczególnie zalecane w instalacjach, gdzie silniki startują z dużym momentem, co generuje znaczne obciążenia prądowe. Wdrożenie wkładek aM zgodnie z normami IEC 60269, które określają wymagania dla wkładek bezpiecznikowych, jest dobrą praktyką, zapewniającą bezpieczeństwo oraz niezawodność systemów elektrycznych.

Rozpocznij nowy egzamin

Powrót do strony głównej
