Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.05 - Użytkowanie obrabiarek skrawających
Data rozpoczęcia: 8 czerwca 2026 21:06
Data zakończenia: 8 czerwca 2026 21:18

Egzamin zdany!

Wynik: 29/40 punktów (72,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

W jakiej maszynie używane jest narzędzie o formie koła zębatego?

A. W dłutownicy Maaga

B. W przeciągarce

C. W frezarce obwiedniowej

D. W dłutownicy Fellowsa

Dłutownica Fellowsa jest maszyną, która wykorzystuje narzędzia w kształcie koła zębatego, co pozwala na precyzyjne wykonywanie operacji dłutowania, szczególnie w zakresie obróbki otworów i wgłębień. Narzędzia te, z uwagi na swoją konstrukcję zębatą, umożliwiają efektywne przenoszenie mocy i precyzyjne formowanie materiału. Przykładem zastosowania jest produkcja komponentów w przemyśle motoryzacyjnym, gdzie dłutownica Fellowsa jest wykorzystywana do obróbki wałów korbowych i innych precyzyjnych części silnikowych. Warto zauważyć, że technologie i standardy w obróbce skrawaniem, takie jak ISO 9001, podkreślają znaczenie precyzyjnych maszyn w zapewnieniu jakości produkcji, co czyni je istotnym elementem procesu wytwarzania. Wykorzystanie narzędzi w kształcie koła zębatego w dłutownicy Fellowsa to także przykład praktycznego zastosowania koncepcji inżynieryjnych, które przewidują optymalizację wydajności i precyzji obróbczych.

Pytanie 2

Zalecana prędkość skrawania dla obróbki stali nierdzewnej przy użyciu płytki wieloostrzowej wynosi v_c = 80 m/min. Jak powinien być zapisany poprawnie skonfigurowany blok programu sterującego dla tej prędkości?

A. G33 Z80 K6

B. G95 S80 M03 M08 F0.25

C. G03 I5 K0 X80 Z10

D. G96 S80 M04 M08 F0.15

Niestety, odpowiedzi, które wybrałeś, nie są najlepszymi opcjami do programowania CNC. Na przykład, G95 S80 M03 M08 F0.25 używa G95, a to jest posuw na obrót. Przy obróbce stali nierdzewnej lepiej zadziała G96, bo utrzymuje stałą prędkość skrawania. Wysoka prędkość w długim czasie może dać przegrzanie narzędzi – to nie jest najlepsze dla jakości. G03 I5 K0 X80 Z10 odnosi się do ruchu łuku, więc nie pasuje do skrawania, a G33 Z80 K6 to skrawanie gwintów, co też nie ma sensu w kontekście stali nierdzewnej i płytek wieloostrzowych. Czasem użytkownicy mylą różne komendy, co kończy się nieefektywnością i poważnymi uszkodzeniami. Ważne, żeby dobrze rozumieć, jakie komendy są odpowiednie w danej sytuacji, bo to klucz do sukcesu w obróbce CNC.

Pytanie 3

Którą obróbkę należy zastosować do wykonania wielowypustu w otworze koła łańcuchowego pokazanego na ilustracji?

A. Frezowanie.

B. Wiercenie.

C. Przeciąganie.

D. Toczenie.

Odpowiedź "przeciąganie" jest poprawna, ponieważ jest to technika obróbcza idealnie nadająca się do tworzenia wielowypustów w otworach, jak w przypadku koła łańcuchowego. W procesie przeciągania narzędzie, zwane przeciągaczem, jest wprowadzane do otworu i przesuwane wzdłuż jego długości, co pozwala na nadanie mu precyzyjnego kształtu. Ta metoda obróbcza jest szczególnie efektywna w sytuacjach, gdy wymagane są wysokie tolerancje oraz gładkość powierzchni, co jest kluczowe w elementach mechanicznych, takich jak koła łańcuchowe. Przeciąganie pozwala również na obróbkę materiałów o dużej twardości, co czyni je preferowanym rozwiązaniem w przypadku komponentów narażonych na intensywne zużycie. W praktyce, stosowanie tej techniki przyczynia się do zwiększenia trwałości i niezawodności podzespołów maszyn, co jest zgodne z normami jakościowymi przyjętymi w branży inżynierskiej.

Pytanie 4

Na rysunku frezarki CNC - punkt odniesienia narzędzia oznaczono literą

A. A.

B. C.

C. D.

D. B.

Na rysunku frezarki CNC punkt odniesienia narzędzia oznaczony literą 'C' jest kluczowym elementem w procesie obróbczy. Punkt odniesienia narzędzia to miejsce, które maszyna używa jako punkt wyjściowy do określenia pozycji narzędzia w przestrzeni roboczej. Umożliwia to precyzyjne ustawienie narzędzia w stosunku do obrabianego materiału, co jest niezbędne dla uzyskania wysokiej jakości obrabianych elementów. W praktyce, dla frezarek CNC, poprawne zdefiniowanie punktu odniesienia narzędzia wpływa na dokładność i powtarzalność w produkcji. Na przykład, w przypadku obróbki skomplikowanych kształtów, takich jak formy czy detale mechaniczne, precyzyjne pozycjonowanie narzędzia w odniesieniu do punktu odniesienia jest kluczowe, aby uniknąć błędów i strat materiałowych. W standardach branżowych, takich jak ISO 14649, podkreśla się znaczenie dokładnego ustalania punktów odniesienia, co pozwala na zoptymalizowanie procesów produkcyjnych i zwiększenie efektywności.

Pytanie 5

Na ilustracji przedstawiono tokarkę

A. rewolwerową.

B. kłową.

C. tarczową.

D. karuzelową.

Tokarka tarczowa, przedstawiona na ilustracji, jest specjalistycznym narzędziem wykorzystywanym do obróbki dużych elementów, takich jak koła zamachowe, tarcze czy inne obiekty o znacznej średnicy i niewielkiej długości. Jej konstrukcja charakteryzuje się dużą, płaską tarczą, która służy jako główny uchwyt do mocowania obrabianego detalu. Tokarka tarczowa jest szczególnie cenna w przemyśle, ponieważ umożliwia precyzyjne obrabianie powierzchni czołowych i obwodowych. W zastosowaniach przemysłowych, takich jak produkcja części maszyn, tokarka tarczowa pozwala na efektywne usuwanie materiału, co przekłada się na krótszy czas produkcji i wyższą jakość końcowego produktu. Zastosowanie tokarek tarczowych w nowoczesnych zakładach produkcyjnych wiąże się również z przestrzeganiem standardów jakości, co jest niezbędne do uzyskania zgodności z normami branżowymi. Przykłady zastosowania obejmują produkcję wirników, elementów hydraulicznych oraz różnych komponentów, które wymagają dokładności i wysokiej wydajności obróbczej.

Pytanie 6

Na rysunku noża tokarskiego strzałką oznaczona jest powierzchnia

A. górna trzonka noża.

B. natarcia.

C. przyłożenia.

D. pomocnicza przyłożenia.

Powierzchnia natarcia noża tokarskiego to naprawdę ważna sprawa, bo to tu dzieje się cała akcja podczas obróbki. To właśnie ten obszar kontaktuje się z materiałem, więc wpływa na jakość skrawania i to, jak długo narzędzie będzie działać. Jak natarcie jest dobrze zaprojektowane, to można uzyskać lepsze parametry, jak prędkość, głębokość czy posuw. Dobre kąty natarcia zmniejszają siły skrawające, co oznacza, że narzędzie nie zużywa się tak szybko i jakość obrabianej powierzchni jest lepsza. W branży tokarskiej, jeżeli mamy noże z odpowiednio zaprojektowaną powierzchnią natarcia, zgodnie z normami, to efektywność produkcji może wzrosnąć, a koszty eksploatacyjne spadną. Moim zdaniem to naprawdę kluczowa sprawa, więc warto o tym pamiętać.

Pytanie 7

Jak mocuje się frez piłko?

A. w uchwycie wiertarskim

B. na trzpieniu frezarskim

C. z użyciem tulei redukcyjnej

D. bezpośrednio w wrzecionie frezarki

Frez piłkowy mocuje się na trzpieniu frezarskim, co jest dosyć typowe w obróbce skrawaniem, zwłaszcza na frezarkach. Trzpienie frezarskie pomagają w stabilnym i precyzyjnym mocowaniu narzędzi skrawających, a to jest naprawdę ważne, żeby uzyskać dobrą jakość powierzchni obrabianych. Co ciekawe, użycie trzpienia ułatwia wymianę narzędzi, co z kolei zwiększa efektywność w warsztatach. W praktyce trzpienie mogą mieć różne średnice i długości, co jest dostosowane do tego, co się akurat robi. Ważne jest, żeby dobrze dobrać średnicę trzpienia do frezu, bo inaczej mogą się pojawić wibracje, które negatywnie wpływają na skrawanie. Normy branżowe, takie jak ISO 7388-1, mówią o standardach dla trzpieni frezarskich, co ułatwia życie na rynku, bo narzędzia są kompatybilne.

Pytanie 8

Najlepszą efektywność w obróbce rowków w otworach osiąga

A. frezarka

B. dłutownica

C. przeciągarka

D. wytaczarka

Wybór innych narzędzi obróbczych, takich jak dłutownice, wytaczarki czy frezarki, w kontekście obróbki rowków wpustowych w otworach, opiera się na nieporozumieniach dotyczących ich funkcjonalności oraz zastosowań. Dłutownica, choć użyteczna w obróbce kształtów i rowków, nie jest tak wydajna jak przeciągarka w kontekście tworzenia precyzyjnych rowków wpustowych. Dłutownice najczęściej znajdują zastosowanie w obróbce powierzchni w obróbce stalowych lub żeliwnych elementów, gdzie ich detale średnicowe są większe niż to, co można osiągnąć przy użyciu przeciągarki. Wytaczarka, z drugiej strony, jest narzędziem przeznaczonym do obróbki wewnętrznych i zewnętrznych powierzchni cylindrycznych, co czyni ją mniej odpowiednią do precyzyjnego kształtowania rowków wpustowych. Ostatecznie frezarka, chociaż wszechstronna, również nie dostarcza takiej samej precyzji jak przeciągarka w kontekście rowków wpustowych. Wybierając narzędzie do obróbki, istotne jest zrozumienie zastosowań każdego z nich oraz ich ograniczeń. Skuteczne planowanie procesu obróbki wymaga nie tylko znajomości narzędzi, ale także umiejętności doboru właściwej technologii obróbczej, co jest kluczem do uzyskania wymaganej precyzji oraz efektywności produkcji.

Pytanie 9

Ile wartości korekcji posiada wiertło używane na tokarkach CNC?

A. Trzy.

B. Dwie.

C. Jedną.

D. Cztery.

Wiertło używane na tokarkach CNC posiada jedną wartość korekcji, która jest bezpośrednio związana z jego średnicą. Dokładność obróbki CNC wymaga precyzyjnego definiowania wymiarów narzędzi, co pozwala na efektywną kontrolę procesu skrawania. W przypadku wierteł, korekcja odnosi się do potencjalnych różnic w średnicy narzędzia spowodowanych jego zużyciem lub tolerancjami produkcyjnymi. Poprawne ustawienie tej wartości korekcji jest kluczowe, gdyż nawet niewielka różnica może wpłynąć na jakość i dokładność wywierconego otworu. Na przykład, w przemyśle motoryzacyjnym, gdzie precyzyjne otwory są niezbędne do montażu elementów, niewłaściwe ustawienie korekcji może prowadzić do błędów, które będą miały poważne konsekwencje w późniejszym etapie produkcji. Warto zatem stosować standardowe procedury kalibracji oraz regularne kontrole narzędzi, aby zapewnić odpowiednią jakość obrabianych elementów.

Pytanie 10

Na przedstawionym rysunku literą s oznaczony jest kąt

A. przystawienia noża tokarskiego.

B. ostrza noża tokarskiego.

C. wierzchołkowy noża tokarskiego.

D. natarcia noża tokarskiego.

Wybór nieprawidłowych odpowiedzi, takich jak kąt natarcia noża tokarskiego, może wynikać z nieporozumienia dotyczącego terminologii używanej w obróbce skrawaniem. Kąt natarcia odnosi się do kąta, pod jakim narzędzie wchodzi w kontakt z obrabianym materiałem, co jest zupełnie innym pojęciem niż kąt wierzchołkowy. Zrozumienie różnicy między tymi kątami jest kluczowe dla prawidłowego doboru narzędzi i parametrów skrawania. Kąt przystawienia, oznaczający kąt, pod jakim narzędzie jest ustawione względem obrabianego przedmiotu, również nie ma nic wspólnego z kątem wierzchołkowym i jego nieprawidłowe zrozumienie prowadzi do błędnych założeń. Ostrze noża tokarskiego natomiast odnosi się do fizycznej krawędzi, która wykonuje skrawanie, co również nie powinno być mylone z kątami narzędziowymi. W praktyce, błędne rozumienie kątów skrawających może prowadzić do niewłaściwego doboru narzędzi oraz parametrów skrawania, co w konsekwencji skutkuje obniżoną jakością obróbki oraz zwiększonym zużyciem narzędzi. Dlatego tak ważne jest, aby wcześniejsze zrozumienie geometrii narzędzi skrawających i ich wpływu na proces obróbczy było solidne, co pozwoli na skuteczną i bezpieczną pracę w obszarze obróbki skrawaniem.

Pytanie 11

Korzystając z zależności f_t = p · n (gdzie p oznacza skok gwintu), oblicz posuw minutowy f_t przy toczeniu gwintu, którego parametry przedstawione są na wyświetlaczu układu pomiarowego tokarki. Obroty wrzeciona tokarki wynoszą n = 300 obr/min.

A. 200 mm/min

B. 300 mm/min

C. 450 mm/min

D. 150 mm/min

Analizując dostępne odpowiedzi, można zauważyć, że wiele z nich opiera się na błędnych założeniach dotyczących obliczeń związanych z posuwem minutowym w toczeniu gwintów. Odpowiedzi takie jak 200 mm/min, 150 mm/min czy 300 mm/min mogą wydawać się atrakcyjne, jednak ich podstawy są niepoprawne. Często błędne obliczenia wynikają z pomylenia jednostek lub niewłaściwego zastosowania wzoru. Niezrozumienie, że posuw minutowy jest funkcją zarówno skoku gwintu, jak i liczby obrotów, prowadzi do zafałszowania wyników. W praktyce, skok gwintu i liczba obrotów wrzeciona są ze sobą bezpośrednio powiązane, co oznacza, że ignorowanie jednego z tych parametrów skutkuje nieprawidłowym wyliczeniem. Ponadto, niektórzy mogą przyjąć zbyt niskie wartości skoku gwintu, co również wpływa na końcowy wynik posuwu minutowego. Kluczowe jest zrozumienie standardów obróbczych oraz odpowiednie uwzględnienie wszystkich zmiennych w obliczeniach, aby uzyskać precyzyjny posuw minutowy, co ma kluczowe znaczenie dla efektywności i jakości procesu toczenia.

Pytanie 12

Wynik pomiaru przedstawionego na ilustracji mikromierza wynosi

A. 11,37 mm

B. 9,87 mm

C. 11,87 mm

D. 9,37 mm

Wybór wartości 9,87 mm może wynikać z nieprawidłowego zrozumienia metody odczytu mikromierza. Osoby, które korzystają z mikromierzy, powinny być świadome, że odczyt polega na dodaniu wartości z liniału do wartości z bębna, a nie na bezpośrednim odczytywaniu tylko z jednego z tych elementów. W tym przypadku, niepoprawna odpowiedź może sugerować, że osoba zignorowała wartość z bębna, co prowadzi do zaniżenia odczytu. Warto zauważyć, że przy pomiarze, kluczowe jest, aby dokładnie zrównać linie na bębnie oraz liniale. W przypadku, gdy nie jest to dokonane, mogą wystąpić nieprawidłowe wartości. Poza tym, nie uwzględnienie wartości 0,37 mm, co jest istotnym elementem, może prowadzić do błędnych wniosków i pomiarów, co jest typowym błędem w praktyce pomiarowej. Podobne nieporozumienia mogą prowadzić do problemów w procesie produkcyjnym, gdzie precyzyjne pomiary są kluczowe, aby zapewnić zgodność z wymogami technicznymi. Dlatego niezwykle istotne jest, aby zrozumieć zasady działania mikromierzy oraz praktyki związane z ich użytkowaniem.

Pytanie 13

Którą obrabiarkę skrawającą przedstawiono na rysunku?

A. Gilotynę do prętów.

B. Gwinciarkę stołową.

C. Piłę ramową.

D. Nakiełczarkę.

Piła ramowa, jaką widzimy na rysunku, jest specjalistycznym narzędziem skrawającym, przeznaczonym do cięcia różnych materiałów, w tym metali oraz drewna. Jej konstrukcja opiera się na ruchomym ramieniu, które porusza się w ruchu posuwisto-zwrotnym, co umożliwia efektywne i precyzyjne cięcie. Piły ramowe są często wykorzystywane w przemyśle metalowym i budowlanym, gdzie wymagane jest cięcie różnorodnych kształtów i rozmiarów. Dzięki swojej możliwości dostosowania do różnych typów materiałów i grubości, piły te przekładają się na zwiększenie efektywności pracy, co jest zgodne z najlepszymi praktykami w obszarze obróbki skrawaniem. Dodatkowo, piły ramowe charakteryzują się wysoką niezawodnością oraz precyzją, co czyni je niezastąpionym narzędziem w warsztatach oraz zakładach produkcyjnych, które stosują standardy jakości ISO 9001.

Pytanie 14

Jakie czynności konserwacyjne w centrum tokarsko-frezarskim CNC należy przeprowadzać codziennie przez operatora?

A. Usunięcie wiórów z chłodziwa

B. Weryfikacja stanu olejów smarujących oraz płynów hydraulicznych

C. Sprawdzenie czystości płynu chłodzącego

D. Czyszczenie filtra oraz wentylatora w szafie elektrycznej

Codzienne sprawdzanie poziomu olejów smarujących i płynów hydraulicznych w centrum tokarsko-frezarskim CNC jest kluczowym elementem zapewnienia jego sprawnego funkcjonowania. Oleje smarujące mają za zadanie redukować tarcie pomiędzy ruchomymi elementami maszyny, co znacząco wpływa na jej żywotność oraz precyzję obróbczych procesów. Niewłaściwy poziom oleju lub jego zanieczyszczenie mogą prowadzić do uszkodzeń mechanicznych, a w skrajnych przypadkach do awarii urządzenia. W praktyce operator powinien regularnie monitorować poziom oleju, a w razie potrzeby uzupełniać go, stosując odpowiednie środki smarne zgodne z zaleceniami producenta. Dodatkowo, kontrola płynów hydraulicznych jest równie ważna, ponieważ odpowiadają one za prawidłowe działanie systemów hydraulicznych, które są często wykorzystywane w nowoczesnych obrabiarkach CNC. Stosowanie dobrych praktyk w zakresie utrzymania maszyny, takich jak codzienne sprawdzanie tych poziomów, prowadzi do zwiększenia efektywności produkcji i minimalizacji ryzyka przestojów. Warto również zapoznać się z dokumentacją techniczną maszyny oraz standardami branżowymi, aby zapewnić zgodność z wymaganiami operacyjnymi.

Pytanie 15

Który blok zawiera funkcję czasowego zatrzymania posuwu narzędzia?

N005 G90 G54 X0 Z120

N010 S680 M04

N015 G01 X-2 F.1

N020 G04 X2.5

A. N005

B. N010

C. N020

D. N015

Blok N020 jest poprawny, ponieważ zawiera funkcję G04, która jest kluczowa w programowaniu CNC, służąc do wprowadzenia opóźnienia w procesie obróbki. Funkcja ta umożliwia zatrzymanie posuwu narzędzia na określony czas, co jest istotne w wielu aplikacjach technologicznych. Na przykład, w sytuacjach, gdy wymagane jest schłodzenie narzędzia po intensywnej obróbce lub przygotowanie do kolejnego etapu pracy, G04 pozwala na precyzyjne kontrolowanie czasu zatrzymania. Warto również zauważyć, że odpowiednie użycie funkcji G04 jest zgodne z zasadami programowania CNC, co zwiększa bezpieczeństwo i efektywność procesów produkcyjnych. Zrozumienie i umiejętne zastosowanie tej funkcji jest fundamentem dla każdego operatora maszyn CNC, co przyczynia się do lepszej jakości wykonania detali oraz wydajności produkcji.

Pytanie 16

Ilustracja przedstawia wałek zamocowany w

A. uchwycie specjalnym.

B. zabieraku.

C. uchwycie frezarskim.

D. pryzmach.

Poprawna odpowiedź to pryzmy, które są kluczowym rozwiązaniem w obszarze mocowania wałów w obróbce mechanicznej. Pryzmy, posiadające kształt litery V, zapewniają stabilność i precyzję, co jest niezbędne w procesach takich jak frezowanie czy toczenie. Dzięki swojemu kształtowi, pryzmy umożliwiają równomierne rozłożenie sił działających na wałek, co minimalizuje ryzyko jego uszkodzenia czy deformacji podczas obróbki. W praktyce, pryzmy są stosowane w zaawansowanych maszynach CNC oraz w tradycyjnych obrabiarkach, co czyni je niezbędnym elementem w warsztatach mechanicznych. Stosując pryzmy, inżynierowie i technicy mogą osiągnąć wyższe standardy jakości obróbki, co potwierdzają normy ISO dotyczące dokładności wymiarowej. Użycie pryzm zwiększa również efektywność procesu produkcyjnego, co przekłada się na oszczędności czasu i materiałów. Na zdjęciu widoczny wałek umieszczony w pryzmach jasno wskazuje na zastosowanie tej metody mocowania, co podkreśla jej znaczenie w praktyce przemysłowej.

Pytanie 17

Pokazaną na zdjęciu tuleję rozprężną należy zastosować do mocowania

A. wiertła z chwytem stożkowym.

B. pogłębiacza z chwytem cylindrycznym.

C. freza tarczowego trzy stronnego.

D. głowicy frezarskiej spiralnej.

Wybór narzędzi do obróbki skrawaniem wymaga staranności i zrozumienia ich specyfikacji. Stosowanie wiertła z chwytem stożkowym w kontekście tulei rozprężnej jest nieodpowiednie, ponieważ wiertła tego typu wymagają innego systemu mocowania, zazwyczaj dedykowanych uchwytów, które są w stanie zapewnić stabilność i precyzję w procesie wiercenia. Chwyty stożkowe są projektowane w celu zapewnienia samocentrowania i dużej siły mocującej, a ich konstrukcja nie współpracuje z tulejami rozprężnymi. Podobnie, frezy tarczowe trzystronne oraz głowice frezarskie spiralne mają swoje specyficzne wymagania dotyczące mocowania. Te narzędzia zwykle wykorzystują inne typy uchwytów, takie jak mocowania typu ISO lub DIN, które są zgodne z ich geometrią oraz przeznaczeniem. W przypadku użycia tulei rozprężnej do mocowania takich narzędzi, można napotkać problemy związane z ich drganiami, co z kolei prowadzi do obniżenia jakości obróbki oraz zwiększenia ryzyka uszkodzenia narzędzia. Dobrze dobrane mocowanie nie tylko wpływa na jakość pracy, ale także na bezpieczeństwo operatora. W praktyce, niewłaściwy dobór narzędzia do metody mocowania jest częstym błędem, który może prowadzić do poważnych konsekwencji w produkcji.

Pytanie 18

Na diagramie przedstawiono wykres łamania wióra dla płytki CCGT 060202-1L, która służy do obróbki

A. zgrubnej stali.

B. zgrubnej stali nierdzewnej.

C. wykańczającej aluminium.

D. wykańczającej żeliwa.

Odpowiedź "wykańczającej aluminium" jest poprawna, ponieważ płytka CCGT 060202-1L jest przeznaczona do obróbki stóp nieżelaznych, a aluminium jest najczęściej obrabianym materiałem w tej kategorii. Na diagramie wykres łamania wióra pokazuje, jak zachowuje się materiał podczas obróbki, co jest kluczowe dla procesu skrawania. Prawidłowe dobranie narzędzi skrawających do konkretnego materiału ma fundamentalne znaczenie dla jakości obróbki oraz trwałości narzędzi. W przypadku aluminium, istotne jest zastosowanie odpowiednich parametrów skrawania, które zapobiegają zjawisku przyklejania się wiórów do narzędzia. Dobrą praktyką jest również analiza wykresu łamania wióra, aby dostosować prędkości obrotowe i posuw do specyfikacji materiału, co znacząco wpływa na efektywność procesu obróbczej. Dodatkowo, w przypadku obróbki aluminium, zaleca się stosowanie chłodziwa, co również może być istotne przy pracy z tym materiałem.

Pytanie 19

Na rysunku przedstawiono oznaczenie punktu

A. odniesienia narzędzia.

B. zerowego przedmiotu.

C. wyjściowego obrabiarki.

D. zerowego obrabiarki.

Punkt zerowy przedmiotu jest kluczowym elementem w obróbce CNC, gdyż definiuje on odniesienie dla wszystkich kolejnych operacji. Jego poprawne oznaczenie jest niezbędne do precyzyjnego umiejscowienia narzędzia w stosunku do obrabianego materiału. Na przykład, w procesie frezowania, punkt zerowy przedmiotu pozwala na określenie, od której pozycji narzędzie ma rozpocząć obróbkę. W standardach ISO 6983, które regulują programowanie maszyn CNC, szczegółowo opisano, jak powinien być ustalany punkt zerowy przedmiotu. W praktyce, błędne ustawienie tego punktu może prowadzić do nieprawidłowej obróbki, co z kolei pociąga za sobą straty materiałowe oraz czasowe. Utrzymywanie wysokiej precyzji w oznaczeniu punktu zerowego to nie tylko kwestia jakości, ale także bezpieczeństwa w trakcie procesu produkcyjnego.

Pytanie 20

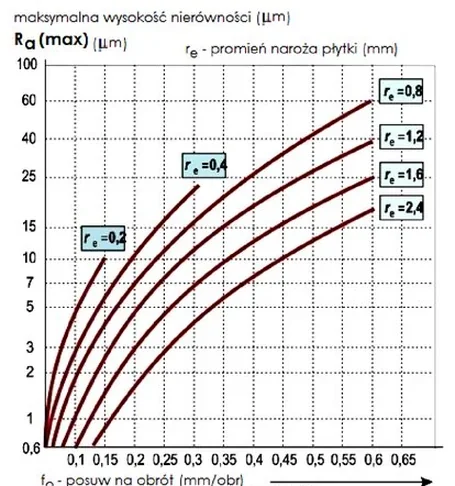

Na podstawie przedstawionego wykresu, określ maksymalny zalecany posuw narzędzia o promieniu naroża płytki r_e =0,2 mm.

A. 0,60 mm/obr

B. 0,35 mm/obr

C. 0,15 mm/obr

D. 0,30 mm/obr

Poprawna odpowiedź, 0,15 mm/obr, wynika z analizy wykresu, który ilustruje zależność między posuwem na obrót a dopuszczalną wysokością nierówności Ra dla różnych promieni naroża płytki. Dla promienia naroża re = 0,2 mm, maksymalny zalecany posuw wynosi właśnie 0,15 mm/obr. Zrozumienie tej zależności jest kluczowe w procesach obróbczych, gdzie precyzyjne parametry posuwu wpływają na jakość obróbki i żywotność narzędzi skrawających. W praktyce, stosowanie odpowiednich wartości posuwu pozwala na minimalizację uszkodzeń powierzchni obrabianych oraz zapewnia zgodność z normami jakości, takimi jak ISO 1302, które definiują wymagania dotyczące chropowatości powierzchni. Dodatkowo, dobór optymalnego posuwu jest istotny w kontekście zwiększenia efektywności produkcji, co przekłada się na oszczędność czasu i materiałów, a tym samym na obniżenie kosztów produkcji.

Pytanie 21

Funkcja gwintowania G33 wymaga

A. wskazania parametrów średnicy gwintu, liczby przejść oraz głębokości skrawania przy każdym etapie.

B. wskazania parametrów średnicy gwintu oraz liczby przejść.

C. ręcznego zaprogramowania każdego etapu działania narzędzia.

D. wskazania parametrów średnicy gwintu oraz głębokości skrawania przy każdym etapie.

Podanie parametrów średnicy gwintu i liczby przejść bez uwzględnienia ręcznego programowania narzędzia prowadzi do istotnych nieporozumień w zakresie procesu toczenia gwintu G33. W praktyce, sama znajomość średnicy gwintu i liczby przejść nie jest wystarczająca, ponieważ gwinty wymagają precyzyjnego dostosowania parametrów skrawania do konkretnego materiału oraz geometrii narzędzia. Użytkownicy często zapominają, że każdy materiał ma swoje unikalne właściwości skrawne, które mogą znacząco wpłynąć na wydajność obróbki. Ponadto, przejścia narzędzia muszą być dobrze zaplanowane, aby uniknąć problemów związanych z przeciążeniem narzędzia lub zbyt małą głębokością skrawania, co może prowadzić do niewłaściwego kształtu gwintu. Ręczne programowanie pozwala na elastyczne dostosowywanie głębokości skrawania oraz prędkości posuwu w odpowiedzi na zmieniające się warunki obróbcze. Typowym błędem jest przekonanie, że automatyzacja bez odpowiedniego nadzoru operatora wystarczy do osiągnięcia pożądanych efektów. Bez osobistego nadzoru i programowania na poziomie przejścia, jakość wykończenia i dokładność gwintu mogą być znacznie poniżej wymaganych standardów, co może prowadzić do odrzucenia detali podczas kontroli jakości.

Pytanie 22

Pokazana na rysunku oprawka frezarska służy do mocowania frezów

A. nasadzanych.

B. z chwytem walcowym.

C. z chwytem Morse'a.

D. piłkowych.

Wybór odpowiedzi dotyczących frezów nasadzanych, piłkowych lub z chwytem walcowym jest błędny, ponieważ oprawka frezarska na rysunku została zaprojektowana wyłącznie do mocowania narzędzi z chwytem Morse'a. System mocowania Morse'a jest szczególnie popularny w obróbce skrawaniem, ponieważ zapewnia wyższy poziom precyzji i stabilności. Frezy nasadzane oraz piłkowe wymagają odmiennych rozwiązań mocujących, które są dostosowane do ich budowy i funkcji. Na przykład, frezy nasadzane często są mocowane w uchwytach z gwintem, co umożliwia ich szybkie i łatwe zakładanie oraz zdejmowanie, ale nie zapewnia takiej samej stabilności jak system Morse'a. Chwyt walcowy z kolei używany jest w innych kontekstach, takich jak wiertarki, i nie zapewnia takiej precyzyjnej kalibracji, jak mocowanie Morse'a. Wybór niewłaściwego systemu mocowania może prowadzić do niebezpiecznych sytuacji, takich jak odrzucenie narzędzia w trakcie obróbki, co zwiększa ryzyko uszkodzenia zarówno maszyny, jak i obrabianego materiału. Dlatego ważne jest, aby dobrze rozumieć różnice między różnymi systemami mocowania narzędzi skrawających i stosować je zgodnie z ich przeznaczeniem, aby zapewnić bezpieczeństwo i efektywność w procesie produkcyjnym.

Pytanie 23

W którym z wymienionych bloków (obróbka na tokarce CNC) ustawiono stałą prędkość skrawania?

A. N05 G96 S80 M4 F0.25 T1 D5

B. N05 G94 S1200 M4 F200 T2 D15

C. N05 G95 S1200 M4 F0.2 T8 D16

D. N05 G95 S1200 M3 F0.3 T6 D7

Odpowiedź N05 G96 S80 M4 F0.25 T1 D5 jest poprawna, ponieważ wykorzystuje komendę G96, która ustawia stałą prędkość skrawania. W tym trybie prędkość skrawania (V) pozostaje na stałym poziomie niezależnie od średnicy obrabianego przedmiotu, co jest istotne w przypadku obróbki przedmiotów o zmiennej średnicy. Przykładem zastosowania stałej prędkości skrawania jest obróbka wałów lub innych elementów cylindrycznych, gdzie utrzymanie optymalnej prędkości skrawania wpływa na jakość powierzchni oraz trwałość narzędzia skrawającego. W tym przypadku wartość S80 oznacza prędkość obrotową, która jest przeliczana na prędkość skrawania w mm/min, a F0.25 definiuje posuw na obrót. Stosowanie stałej prędkości skrawania jest zgodne z najlepszymi praktykami w branży, co zapewnia efektywność i niewielkie zużycie narzędzi. Warto również pamiętać, że dla różnych materiałów zaleca się różne prędkości skrawania, co pozwala na optymalizację procesu obróbczy.

Pytanie 24

Ile wynosi prędkość skrawania do obróbki wykańczającej elementu wykonanego ze stali o wytrzymałości na rozciąganie 490 MPa z użyciem noża jednolitego ze stali szybkotnącej? Skorzystaj z danych w tabeli.

Materiał ostrza noża		Stal szybkotnąca		Węgliki spiekane
Rodzaj obróbki		Zgrubna	Wykańczająca	Nacinanie gwintów	Zgrubna	Wykańczająca
Materiał obrabiany		Szybkość skrawania w m/min
Stal o Rₘ	do 490 MPa	30 – 40	40 – 50	8 – 12	70 – 120	200 – 250
	ponad 490 do 686 MPa	25 – 30	50 – 70	5 – 8	55 – 90	150 – 200
	ponad 686 do 833 MPa	15 – 20	20 – 30	5 – 8	50 – 80	100 – 150
	ponad 833 do 980 MPa	10 – 15	15 – 20	4 – 6	30 – 50	50 – 100
	ponad 980 MPa	5 – 10	10 – 1	3 – 4	20 – 30	40 – 70
Staliwo Rₘ	294 do 490 MPa	20 – 25	25 – 35	5 – 8	60 – 90	80 – 120
Staliwo Rₘ	ponad 490 do 686 MPa	15 – 20	20 – 25	5 – 8	30 – 60	60 – 90

A. 50 m/min

B. 100 m/min

C. 200 m/min

D. 150 m/min

Prędkość skrawania wynosząca 50 m/min jest zgodna z zaleceniami dla obróbki wykańczającej stali o wytrzymałości na rozciąganie 490 MPa przy użyciu noża jednolitego ze stali szybkotnącej. W praktyce, dobór optymalnej prędkości skrawania ma kluczowe znaczenie dla zapewnienia jakości powierzchni obrabianego elementu oraz wydajności procesu. Poziom 50 m/min plasuje się na dolnej granicy zalecanej prędkości skrawania w tym przypadku, co jest często stosowane w przemyśle, aby uniknąć nadmiernego zużycia narzędzi oraz przegrzewania materiału. Przykładowo, w branży motoryzacyjnej, gdzie dokładność i gładkość powierzchni są kluczowe, taki dobór parametrów obróbczych jest standardem. Warto również zauważyć, że istnieją różne tabele i normy, które pomagają inżynierom w doborze odpowiednich prędkości skrawania, co jest zgodne z praktykami zgodności ISO oraz innymi normami branżowymi.

Pytanie 25

Punkt wymiany narzędzia na przedstawionym rysunku oznaczony jest cyfrą

A. 4

B. 2

C. 1

D. 3

Punkt wymiany narzędzia oznaczony cyfrą 4 jest kluczowym elementem w kontekście efektywnego zarządzania procesem obróbczy. Właściwe zidentyfikowanie tego punktu jest niezbędne, aby prawidłowo wymieniać narzędzia robocze, co wpływa na wydajność i jakość przetwarzanych materiałów. W praktyce, zrozumienie, gdzie znajduje się punkt wymiany narzędzia, pozwala na szybsze i bardziej efektywne operacje podczas produkcji. Wiele nowoczesnych maszyn CNC i urządzeń obróbczych korzysta z zaawansowanych systemów automatycznego rozpoznawania narzędzi, co ułatwia operatorom pracę. Znajomość odpowiednich punktów na maszynach, takich jak punkt wymiany narzędzia, jest zgodna z dobrą praktyką w branży, a także z normami bezpieczeństwa, które zapewniają, że wymiana narzędzi jest przeprowadzana w sposób bezpieczny i wydajny. Warto również zaznaczyć, że ignorowanie tych punktów może prowadzić do uszkodzenia zarówno narzędzi, jak i samej maszyny. Dlatego znajomość ich lokalizacji i funkcji jest nieodzownym elementem edukacji technicznej.

Pytanie 26

Przedstawionym na ilustracji przyrządem pomiarowym można zmierzyć

A. moduł koła zębatego.

B. średnicę oddziałową ślimaka.

C. średnicę otworu.

D. głębokość rowka wpustowego.

Mikrometr wewnętrzny to precyzyjny przyrząd pomiarowy, który jest wykorzystywany do pomiaru średnic otworów. Jego zasada działania opiera się na pomiarze odległości między dwiema powierzchniami, co jest niezwykle istotne w wielu dziedzinach inżynierii mechanicznej oraz obróbki materiałów. Dzięki zastosowaniu mikrometra wewnętrznego, inżynierowie mogą uzyskać dokładne wyniki pomiarów, co jest kluczowe w procesach produkcyjnych, gdzie tolerancje wymiarowe mają ogromne znaczenie. Na przykład, podczas produkcji elementów maszyn, takich jak tuleje czy łożyska, precyzyjne pomiary średnic otworów są niezbędne do zapewnienia, że poszczególne części będą do siebie pasować. Mikrometry wewnętrzne często są wykorzystywane w laboratoriach metrologicznych oraz w zakładach produkcyjnych, gdzie wymagane są wysokie standardy dokładności, zgodne z normami ISO. Dodatkowo, aby zapewnić dokładność pomiarów, ważne jest, aby użytkownik posiadał odpowiednią wiedzę na temat kalibracji mikrometru oraz umiejętnie posługiwał się tym narzędziem, co wpisuje się w dobre praktyki inżynierskie.

Pytanie 27

Na przedstawionym rysunku, punkt zerowy obrabiarki oznaczono numerem

A. 3

B. 2

C. 4

D. 1

Punkt zerowy obrabiarki, oznaczony numerem 1 na rysunku, jest kluczowym elementem w procesie obróbczy, od którego zależy precyzja i dokładność wykonywanych operacji. W obrabiarkach CNC (Computer Numerical Control) punkt zerowy definiuje miejsce, w którym narzędzie rozpoczyna swoją pracę, a także od którego mierzone są wszystkie wymiary i pozycje elementów obrabianych. Ustawienie punktu zerowego jest zgodne z najlepszymi praktykami w branży, co zapewnia minimalizację błędów produkcyjnych i optymalizację procesów. W praktyce, jeśli punkt zerowy jest poprawnie zdefiniowany, operatorzy mogą łatwo wprowadzać programy i ustawiać narzędzia w odpowiednich pozycjach, co znacząco wpływa na efektywność produkcji. Ponadto, w kontekście standardów ISO, precyzyjne definiowanie punktu zerowego jest kluczowe dla utrzymania jakości i powtarzalności procesów obróbczych, co ma istotne znaczenie dla wielu branż przemysłowych, od motoryzacyjnej po lotniczą.

Pytanie 28

Odczyt wskazania suwmiarki zgodnie z przedstawionym schematem wynosi

A. 12,45 mm

B. 10,45 mm

C. 4,50 mm

D. 3,00 mm

Odpowiedź 12,45 mm jest poprawna, ponieważ dokładnie odzwierciedla proces odczytu wskazania suwmiarki. Na skali głównej odczytujemy 12 mm, co jest zgodne z położeniem zerowej kreski noniusza. Następnie, na skali noniusza identyfikujemy, że 9. kreska pokrywa się z odpowiednią kreską na skali głównej, co pozwala na precyzyjne określenie wartości. Dodając 0,45 mm (wynik z mnożenia 9 kreski przez 0,05 mm), otrzymujemy 12,45 mm. W praktyce, umiejętność prawidłowego odczytu suwmiarki jest kluczowa w inżynierii i produkcji, gdzie precyzyjne pomiary są niezbędne do zapewnienia jakości produktów. Standardy takie jak ISO 13385 dotyczące narzędzi pomiarowych podkreślają znaczenie dokładności, co czyni tę umiejętność szczególnie ważną w branżach wymagających wysokiej precyzji.

Pytanie 29

Aby w programie NC zmienić kierunek interpolacji kołowej z ruchu zgodnego z ruchem wskazówek zegara na przeciwny, funkcję G02 należy zastąpić funkcją

A. G00

B. G0I

C. G04

D. G03

Funkcja G03 w programowaniu CNC służy do interpolacji kołowej w kierunku przeciwnym do ruchu wskazówek zegara. Gdy w programie NC chcemy zrealizować ruch w przeciwną stronę niż standardowa G02 (czyli zgodnie z ruchem wskazówek zegara), musimy użyć G03. Przykładowo, jeśli mamy wykonać okrąg o określonym promieniu, zmieniając kierunek na przeciwny, należy zastosować funkcję G03 i odpowiednio zdefiniować punkt końcowy oraz promień. W praktyce, w programowaniu CNC, ważne jest zrozumienie kierunków ruchu oraz odpowiednie przyporządkowanie funkcji, aby uniknąć błędów w produkcji. Dobry programista CNC powinien również znać różnice między G02 a G03, aby móc optymalnie zarządzać procesami frezarskimi, na przykład przy obróbce detali o złożonych kształtach. Użycie G03 w odpowiednim kontekście pozwala na uzyskanie precyzyjnych i zaplanowanych trajektorii narzędzia, co jest kluczowe w przemyśle obróbczo-mechanicznym.

Pytanie 30

Który blok realizuje ruch narzędzia z punktu 1 do 2 w programowaniu bezwzględnym?

A. G02 X50 Z10 I10 K0

B. G02 X50 Z-10 I0 K-10

C. G03 X50 Z-10 I0 K-10

D. G03 X-50 Z-10 I0 K-10

Odpowiedź "G03 X50 Z-10 I0 K-10" jest poprawna, ponieważ kod G03 oznacza interpolację łukową przeciwną do ruchu wskazówek zegara. W programowaniu CNC, kody G są fundamentalnymi instrukcjami umożliwiającymi kontrolę ruchu narzędzia. W tym przypadku, współrzędne X50 Z-10 wskazują, że narzędzie ma przemieścić się do punktu o współrzędnych X=50 i Z=-10. Parametry I i K w tym kontekście odzwierciedlają przesunięcie środka łuku w osiach X i Z. Wartość I0 i K-10 wskazuje na to, że środek łuku leży w tej samej osi X co punkt początkowy, co jest zgodne z regułami programowania bezwzględnego. To praktyczne zrozumienie kodów G jest kluczowe w operacjach CNC, ponieważ pozwala na precyzyjne wykonanie skomplikowanych kształtów. Na przykład, w sytuacji, gdy musimy wykonać obróbkę detali w technologii CNC, znajomość kodów G i umiejętność ich poprawnego stosowania przekłada się na efektywność oraz dokładność procesu produkcji, co jest zgodne z najlepszymi praktykami w branży.

Pytanie 31

W produkcji jednostkowej, do nacinania uzębień kół zębatych, najbardziej opłacalnym rozwiązaniem jest zakup i wykorzystanie

A. dłutownicy Maaga

B. dłutownicy Fellowsa

C. frezarki uniwersalnej z podzielnicą

D. frezarki pionowej ze stołem magnetycznym

Dłutownice Maaga i Fellowsa, mimo że są popularnymi maszynami do nacinania uzębień, nie są optymalnym wyborem w kontekście produkcji jednostkowej. Dłutownica Maaga, znana ze swojej zdolności do obróbki dużych serii, wymaga specyficznych narzędzi, co w przypadku produkcji jednostkowej prowadzi do zwiększenia kosztów związanych z zakupem i utrzymaniem tych narzędzi. Również dłutownica Fellowsa, chociaż stosunkowo precyzyjna, jest bardziej odpowiednia do produkcji masowej, gdzie można zredukować koszty poprzez dużą liczbę powtórzeń. W kontekście produkcji jednostkowej, jej zastosowanie wiąże się z dużym nakładem czasu na przystosowanie maszyny do różnych zadań, co wpływa negatywnie na efektywność operacyjną. Frezarka pionowa ze stołem magnetycznym również nie jest najlepszym wyborem w tej sytuacji. Choć umożliwia obróbkę detali o różnorodnych kształtach, jej ograniczenia związane z czasem przestawiania i koniecznością stosowania dodatkowych uchwytów mogą prowadzić do komplikacji w procesie produkcyjnym. Typowym błędem jest myślenie, że bardziej wyspecjalizowane maszyny zawsze zapewnią lepsze wyniki. Praktyka pokazuje, że wszechstronność i możliwość szybkiej adaptacji do różnych zadań są kluczowe, szczególnie w produkcji jednostkowej, gdzie efektywność i koszt są na pierwszym miejscu.

Pytanie 32

Przedstawiony na rysunku sprawdzian (oznaczenie MSLb 15÷21) służy do kontroli

A. wałków w zakresie od Ø15 do Ø21

B. kątów w zakresie od 15° do 21°

C. otworów w zakresie od Ø15 do Ø21

D. średnic podziałowych gwintów od M15 do M21

Odpowiedź wskazująca na kontrolę wałków w zakresie od Ø15 do Ø21 jest poprawna, ponieważ oznaczenie "MSLb 15÷21" odnosi się do sprawdzianu, który służy do pomiaru średnic wałków wykorzystywanych w różnych aplikacjach inżynieryjnych. Symbol "Ø" oznacza średnicę, a podany zakres wskazuje, że produkt ten jest przeznaczony do pomiarów wałków o średnicach od 15 mm do 21 mm. W praktyce, stosowanie sprawdzianów takich jak MSLb jest kluczowe dla zapewnienia, że elementy mechaniczne spełniają określone tolerancje wymiarowe, co jest niezbędne w procesach produkcyjnych oraz w utrzymaniu jakości. Przykładowo, w przemyśle metalowym, właściwe wymiary wałków są niezbędne do zapewnienia ich poprawnej współpracy z łożyskami, co wpływa na ogólną wydajność maszyn. Ponadto, korzystanie z takich sprawdzianów jest zgodne z praktykami zapewniania jakości i standardami, w tym normami ISO, które nakładają obowiązek na producentów do regularnego sprawdzania wymiarów kluczowych komponentów.

Pytanie 33

Zdjęcie przedstawia imadło do mocowania elementów o przekroju

A. okrągłym.

B. trójkątnym.

C. prostokątnym.

D. kwadratowym.

Jeśli wybrałeś coś, co dotyczy elementów o innych kształtach jak kwadratowe czy prostokątne, to nie jest to dobre podejście do tego, co widzimy na zdjęciu. Imadła mają różne kształty szczęk, co daje różne możliwości, ale do mocowania okrągłych przedmiotów, nie działa to najlepiej. Na przykład, imadło z płaskimi szczękami, które nadaje się do kwadratów, nie trzyma stabilnie cylindrów. Może to powodować ich przesunięcia przy obróbce, a to jest ryzykowne. Użycie trójkątnego imadła do okrągłych rzeczy to też zły pomysł, bo można uszkodzić zarówno narzędzie, jak i mocowany materiał. Wybór złego imadła może sprawić, że jakość pracy spadnie i może stwarzać niebezpieczeństwo dla osoby, która tym pracuje. Zawsze trzeba dobierać narzędzia do specyfiki pracy, więc warto dobrze przemyśleć, co zrobić przed przystąpieniem do działania.

Pytanie 34

Przedstawiona na rysunku oprawka narzędziowa używana jest do

A. polerowania.

B. szlifowania.

C. toczenia.

D. radełkowania.

Oprawka narzędziowa przedstawiona na zdjęciu jest przeznaczona do radełkowania, co jest procesem polegającym na wytwarzaniu nacięć dekoracyjnych lub funkcjonalnych na powierzchni metalu. Radełkowanie jest powszechnie stosowane w przemyśle w celu poprawy przyczepności elementów, a także w celu nadania im estetycznego wyglądu. Charakterystyka oprawki z rolką zawierającą nacięcia sugeruje, że jest ona zaprojektowana do precyzyjnego prowadzenia narzędzia w trakcie tego procesu. Dobrze wykonane nacięcia mogą znacząco wpłynąć na właściwości mechaniczne i eksploatacyjne produktów, co czyni radełkowanie istotnym krokiem w wielu procesach produkcyjnych, w tym w obróbce blach, elementów maszyn czy części samochodowych. Warto również wspomnieć, że stosowanie odpowiednich narzędzi do radełkowania zgodnych z normami branżowymi, takimi jak ISO, zapewnia wysoką jakość i powtarzalność wykonywanych nacięć, co jest kluczowe w kontekście zapewnienia trwałości i funkcjonalności finalnych produktów.

Pytanie 35

Cykle stałe są wykorzystywane na przykład do programowania

A. uruchomienia obrabiarki CNC

B. zatrzymania obrabiarki CNC

C. określania narzędzi

D. gwintowania nożem

Cykle stałe, w kontekście programowania obrabiarek CNC, to zbiory instrukcji, które mają na celu realizację określonych operacji w sposób zautomatyzowany i powtarzalny. Gwintowanie nożem jest jednym z kluczowych zastosowań cykli stałych, ponieważ wymaga precyzyjnego i kontrolowanego ruchu narzędzia. W standardzie G-code, który jest powszechnie używany w programowaniu CNC, cykle gwintujące, takie jak G76, G85 czy G32, umożliwiają efektywne i powtarzalne wykonanie gwintów o różnych parametrach. Odpowiednie skonfigurowanie tych cykli pozwala na zminimalizowanie błędów i zwiększenie wydajności produkcji. Przykładowo, przy produkcji śrub o wysokiej precyzji, zastosowanie cykli gwintujących pozwala na zachowanie tolerancji wymiarowych oraz poprawne wykończenie powierzchni gwintu, co jest kluczowe dla funkcjonalności końcowego produktu. W praktyce, operatorzy obrabiarek CNC często korzystają z cykli stałych, aby uprościć programowanie i zredukować czas przestoju maszyn, co przekłada się na wyższą efektywność procesów produkcyjnych.

Pytanie 36

Symbol graficzny zabieraka czołowego przedstawiono na rysunku oznaczonym literą

A. C.

B. A.

C. D.

D. B.

Odpowiedzi oznaczone literami B, C i D nie odpowiadają poprawnemu symbolowi graficznemu zabieraka czołowego, co może prowadzić do nieporozumień w interpretacji rysunków technicznych. W przypadku oznaczeń B oraz C, można zauważyć, że mogą one nawiązywać do innych elementów mechanicznych, takich jak zabieraki boczne lub elementy podporowe, które mają różne funkcje w obrębie systemu. Wybór niewłaściwego symbolu prowadzi do błędnej interpretacji dokumentacji, co może skutkować niewłaściwym wykonaniem lub montażem części, a w konsekwencji do awarii urządzeń. Warto zauważyć, że wiele osób ma tendencję do utożsamiania różnych symboli z ich funkcjami, co często wynika z braku znajomości standardów oraz dobrych praktyk w rysunku technicznym. Niedostateczna uwaga poświęcona kluczowym aspektom projektowania i oznaczania elementów może prowadzić do poważnych problemów w procesie inżynieryjnym. Aby uniknąć tych pułapek, konieczne jest systematyczne zapoznawanie się z normami i standardami, które regulują te kwestie. Świadomość różnic między symbolami oraz ich zastosowaniami jest niezbędna dla skutecznego projektowania i komunikacji w zespole inżynieryjnym.

Pytanie 37

Przedstawiony symbol graficzny jest oznaczeniem punktu

A. zerowego materiału.

B. maszynowego układu współrzędnych.

C. referencyjnego obrabiarki.

D. wymiany narzędzia.

Ten symbol na zdjęciu to znane oznaczenie punktu referencyjnego w obrabiarkach. W maszynach CNC ma to naprawdę dużą wagę, bo punkt referencyjny jest bazą dla wszystkich innych punktów w układzie współrzędnych. Operatorzy używają go do kalibracji narzędzi i ustawienia programów. Bez dokładnego zdefiniowania tego punktu, można mieć spore problemy z precyzyjnym wykonanaiem operacji, a w produkcji masowej to kluczowe, bo tolerancje wymiarowe muszą być na poziomie. Są różne normy, jak ISO 6983, które szczegółowo opisują, jak programować maszyny i zarządzać punktami referencyjnymi, co pomaga zwiększyć efektywność i jakość produkcji.

Pytanie 38

Określ prędkość obrotową wrzeciona podczas wiercenia wiertłem krętym o średnicy Ø6 w żeliwie ciągliwym. Zalecana prędkość skrawania wynosi v_c = 5 m/min.
Skorzystaj z zależności:

Skorzystaj z zależności: n = ^1000×v_c/_π×d

A. 434 obr/min.

B. 265 obr/min.

C. 123 obr/min.

D. 789 obr/min.

Obliczenie prędkości obrotowej wrzeciona to naprawdę ważna sprawa w wierceniu. Jak chcesz, żeby wszystko było zrobione dobrze i bezpiecznie, musisz używać odpowiednich wzorów inżynierskich. Dla wiertła krętego o średnicy Ø6 mm w żeliwie ciągliwym i przy prędkości skrawania vc = 5 m/min, można użyć wzoru: n = (1000 * vc) / (π * d). Tu „n” to prędkość obrotowa, „vc” to prędkość skrawania, a „d” to średnica wiertła w milimetrach. Jak podstawi się wartości, wychodzi n = (1000 * 5) / (π * 6) i dostajesz około 265 obr/min. Taka prędkość to najlepsza opcja, bo poprawia nie tylko jakość obróbki, ale też wydłuża życie narzędzi. W przemyśle trzymanie się norm prędkości skrawania jest mega ważne dla efektywności i bezpieczeństwa, więc dobrze jest o tym pamiętać przy planowaniu prac.

Pytanie 39

Oblicz obroty wrzeciona (n) w tokarskiej maszynie podczas obróbki wałka o średnicy d = 100 mm, jeżeli prędkość skrawania wynosi v_c = 157 m/min. Posłuż się wzorem: v_c = ^{π · d · n}⁄₁₀₀₀

A. 500 obr/min

B. 250 obr/min

C. 1500 obr/min

D. 50 obr/min

Obliczając obroty wrzeciona tokarki, musisz skorzystać z odpowiedniej formuły. W tej sytuacji mamy prędkość skrawania wynoszącą 157 m/min i średnicę 100 mm, co daje nam możliwość wyliczenia obrotów. Z mojej praktyki, fajnie jest przekształcić wzór do formy n = (vc * 1000) / (π * d). Po podstawieniu danych wychodzi 500 obr/min. To całkiem istotne, bo dobrze dobrane obroty wrzeciona mają duże znaczenie dla jakości obróbki. Jeśli ustawisz za niskie obroty, może to źle wpłynąć na wynik, a zbyt wysokie z kolei mogą prowadzić do szybszego zużycia narzędzi. Ogólnie rzecz biorąc, znając te zasady, można zagwarantować, że proces skrawania będzie bardziej efektywny.

Pytanie 40

Średnica wałka przed procesem toczenia wynosi 78 mm. Jaką głębokość skrawania powinno się ustawić, aby po wykonaniu dwóch przejść noża tokarskiego uzyskać średnicę wynoszącą 74 mm?

A. 2,0 mm

B. 4,0 mm

C. 0,5 mm

D. 1,0 mm

Aby uzyskać średnicę wałka równą 74 mm przy początkowej średnicy 78 mm, musimy zmniejszyć średnicę o 4 mm. Skrawanie wykonuje się w dwóch przejściach, co oznacza, że głębokość skrawania w każdym przejściu powinna wynosić 2 mm, aby uzyskać łączny ubytek 4 mm. W praktyce, jednak w przypadku toczenia, głębokość skrawania ustawiamy na wartość, która pozwoli na precyzyjne osiągnięcie wymiaru ostatecznego po uwzględnieniu tolerancji i zużycia narzędzia. W tym przypadku, wybierając głębokość skrawania wynoszącą 1,0 mm, uzyskujemy 0,5 mm redukcji średnicy w każdym przejściu, co w efekcie daje łączny skutek redukcji o 4 mm po dwóch przejściach. Tego typu obliczenia są kluczowe w obróbce skrawaniem i powinny być zgodne z zasadami inżynierii produkcji, które sugerują ostrożność w doborze głębokości skrawania, aby zapewnić długowieczność narzędzi oraz jakość wyrobu końcowego. Stosowanie narzędzi skrawających z odpowiednią geometrią oraz dobór optymalnej prędkości posuwu również mają kluczowe znaczenie dla jakości obróbki.
