Zawód: Technik urządzeń i systemów energetyki odnawialnej
Kwalifikacja: ELE.10 - Montaż i uruchamianie urządzeń i systemów energetyki odnawialnej
Data rozpoczęcia: 31 stycznia 2026 02:33
Data zakończenia: 31 stycznia 2026 03:00

Egzamin zdany!

Wynik: 23/40 punktów (57,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Aby chronić linię napowietrzną przed skutkami wyładowań atmosferycznych, jakie zabezpieczenie powinno być zastosowane?

A. wyłącznik nadprądowy

B. wyłącznik różnicowoprądowy

C. bezpieczniki mocy

D. ogranicznik przepięciowy

Ogranicznik przepięciowy jest kluczowym elementem zabezpieczeń stosowanych w liniach napowietrznych, mającym na celu ochronę infrastruktury elektrycznej przed skutkami wyładowań atmosferycznych. Działa on poprzez ograniczenie napięcia, które może pojawić się w wyniku skoków napięcia spowodowanych wyładowaniami atmosferycznymi, co pozwala na ochronę urządzeń elektrycznych przed uszkodzeniem. Przykładem zastosowania ograniczników przepięciowych są instalacje elektroenergetyczne, w których są one montowane w pobliżu transformatorów oraz przy wejściu do budynków, aby zminimalizować ryzyko uszkodzenia sprzętu. Zgodnie z normami IEC 61643-11, które określają wymagania dla ochronników przepięciowych, ich dobór powinien być dokładnie przemyślany, uwzględniając maksymalne napięcia robocze oraz energię, którą mogą pochłonąć. Należy również pamiętać, że ograniczniki przepięciowe powinny być regularnie sprawdzane i wymieniane w przypadku uszkodzenia, aby zapewnić ciągłość ochrony. Stosowanie ich w instalacjach elektrycznych jest uznawane za dobrą praktykę, ponieważ zapobiega kosztownym naprawom oraz przestojom związanym z awariami sprzętu. Właściwe zabezpieczenie infrastruktury elektrycznej przed wyładowaniami atmosferycznymi jest kluczowe dla bezpieczeństwa i niezawodności systemów energetycznych.

Pytanie 2

Gdzie należy zamontować zewnętrzną jednostkę powietrznej pompy ciepła?

A. bezpośrednio przy zewnętrznej ścianie budynku z czerpnią powietrza zwróconą w stronę ściany

B. bezpośrednio przy zewnętrznej ścianie budynku z wyrzutnią powietrza kierującą się w stronę ściany

C. w odległości co najmniej 0,5 m od zewnętrznej ściany z wyrzutnią powietrza skierowaną poza ścianę

D. w odległości co najmniej 0,5 m od zewnętrznej ściany z wyrzutnią powietrza skierowaną w stronę ściany

Zamontowanie pompy ciepła za blisko ściany, czyli mniej niż 0,5 m, to dość powszechny błąd, który może narobić sporo problemów. Kiedy powietrze wydobywa się z wyrzutni skierowanej do ściany, nie rozprasza się dobrze, przez co może wracać do wlotu. To zdecydowanie nie jest optymalne i może prowadzić do spadku wydajności, a co za tym idzie – większego zużycia energii. Często ludzie nie mają pełnej wiedzy o wymaganiach dotyczących lokalizacji urządzenia, co skutkuje niewłaściwymi decyzjami. Wiesz, są określone standardy budowlane i zalecenia producentów, które dokładnie opisują, jakie odległości powinny być zachowane, aby systemy klimatyzacyjne i grzewcze działały prawidłowo. Ignorowanie tych zasad, jak na przykład montaż czerpni powietrza skierowanej do ściany, może doprowadzić do różnych usterek czy większego hałasu, co w mieszkaniach nie jest zbyt komfortowe. Dlatego naprawdę warto zwracać uwagę na te wytyczne, żeby pompa działała jak należy.

Pytanie 3

Przedstawione na rysunku oznaczenie graficzne to symbol

A. podgrzewacza wody.

B. zbiornika ciśnieniowego.

C. wymiennika ciepła.

D. pompy tłokowej.

Podgrzewacz wody, pompa tłokowa i zbiornik ciśnieniowy to urządzenia, które mogą być mylone z wymiennikiem ciepła, ale ich funkcje są zupełnie inne. Podgrzewacz wody jest po prostu do podgrzewania wody, nie wymienia ciepła z innym medium tak jak wymiennik. Zazwyczaj symbol podgrzewacza wygląda inaczej, więc widać, że to coś innego. Pompa tłokowa natomiast przetłacza ciecz, a jej rola w systemach hydraulicznych jest inna niż w przypadku wymienników. Jak się pomyli symbol pompy, to można źle zrozumieć, jak działa wymiennik. Zbiornik ciśnieniowy to też zupełnie inna bajka, bo służy do trzymania płynów pod ciśnieniem i nie ma nic wspólnego z wymianą ciepła. Wybór złego symbolu może wynikać z tego, że nie znasz norm rysunkowych, jak PN-EN 60617, które mówią o oznaczeniach w dokumentacji. Zrozumienie tych różnic jest naprawdę ważne, żeby uniknąć błędów w projektowaniu i eksploatacji systemów.

Pytanie 4

Gdzie oraz w jaki sposób należy zainstalować jednostkę zewnętrzną powietrznej pompy ciepła?

A. Bezpośrednio przy zewnętrznej ścianie budynku, z wyrzutem powietrza skierowanym w stronę ściany

B. W odległości co najmniej 0,3 m od ściany budynku, z czerpnią powietrza skierowaną w stronę ściany

C. Bezpośrednio przy zewnętrznej ścianie budynku, z czerpnią powietrza skierowaną w stronę ściany

D. W odległości co najmniej 0,3 m od ściany budynku, z wyrzutem powietrza skierowanym w stronę ściany

Umiejscowienie jednostki zewnętrznej powietrznej pompy ciepła w pobliżu ściany budynku może wydawać się praktycznym rozwiązaniem, jednak w rzeczywistości rodzi szereg problemów, które mogą negatywnie wpłynąć na efektywność działania systemu. Zamontowanie urządzenia bezpośrednio przy ścianie, z czerpnią powietrza skierowaną do ściany, stwarza ryzyko ograniczenia swobodnego przepływu powietrza, co może prowadzić do obniżenia wydajności pompy. Zmniejszona cyrkulacja powietrza skutkuje nieefektywnym poborem energii, co w dłuższej perspektywie może prowadzić do wyższych kosztów eksploatacyjnych. Ponadto, skierowanie czerpni powietrza do ściany naraża jednostkę na bezpośrednie działanie wiatru, co może powodować wahania wydajności oraz dodatkowe obciążenia mechaniczne. Warto także zauważyć, że takie umiejscowienie utrudnia odprowadzanie skroplin, co zwiększa ryzyko ich zamarzania na elewacji budynku i może prowadzić do uszkodzeń strukturalnych. Stosowanie się do najlepszych praktyk i norm branżowych, jak zachowanie minimalnej odległości od ścian, jest kluczowe dla zapewnienia długotrwałej i efektywnej pracy pompy ciepła.

Pytanie 5

Do podłączenia paneli fotowoltaicznych o mocy 135 W do regulatora ładowania powinno się zastosować przewód elektryczny

A. YAKY 3x4 mm2

B. DYt 2x4 mm2

C. OMY 3x1,5 mm2

D. LgY 4 mm2

Wybór przewodu LgY 4 mm2 do połączenia paneli fotowoltaicznych o mocy 135 W z regulatorem ładowania jest zasługujący na uwagę ze względu na jego właściwości elektryczne i mechaniczne. Przewód LgY charakteryzuje się wysoką elastycznością i odpornością na działanie różnych czynników atmosferycznych, co czyni go idealnym wyborem do zastosowań zewnętrznych, takich jak instalacje fotowoltaiczne. Dzięki średnicy 4 mm2, przewód ten jest w stanie zapewnić odpowiedni przepływ prądu, co jest kluczowe dla efektywności systemu. W praktyce, przewody o większym przekroju, jak LgY 4 mm2, są w stanie zredukować straty energii oraz zwiększyć niezawodność połączeń. Użycie przewodu zgodnego z normami, takimi jak PN-EN 60228, jest niezbędne, aby zapewnić bezpieczeństwo i długotrwałe działanie instalacji. Ponadto, zastosowanie przewodów o odpowiedniej klasie ochrony IP zwiększa bezpieczeństwo całego systemu, co jest kluczowe w kontekście instalacji w zmiennych warunkach atmosferycznych i zapewnienia długotrwałej wydajności.

Pytanie 6

Podczas wyboru miejsca należy brać pod uwagę wytwarzanie infradźwięków (w zakresie od 1 do 20 Hz, poniżej progu słyszalności)

A. turbiny wodnej

B. biogazowni

C. pompy ciepła

D. elektrowni wiatrowej

Wytwarzanie infradźwięków, które występuje w zakresie poniżej 20 Hz, jest szczególnie istotnym zagadnieniem przy wyborze lokalizacji dla elektrowni wiatrowych. Elektrownie wiatrowe generują hałas w postaci infradźwięków, który może wpływać na otoczenie, w tym na zdrowie ludzi i zwierząt. Właściwe zaplanowanie lokalizacji elektrowni wiatrowej powinno uwzględniać nie tylko aspekty techniczne, takie jak dostępność wiatru, ale również potencjalny wpływ na środowisko. Przykładowo, w wielu krajach, takich jak Niemcy czy Dania, wprowadzono wytyczne dotyczące minimalnych odległości elektrowni wiatrowych od siedzib ludzkich, aby zminimalizować negatywne skutki akustyczne. Ponadto, stosowanie technologii redukcji hałasu oraz odpowiedni dobór lokalizacji, z daleka od gęsto zaludnionych obszarów, pozwala na zachowanie standardów ochrony środowiska, takich jak normy ISO 9613 dotyczące akustyki. Dlatego odpowiedni dobór lokalizacji jest kluczowy dla zminimalizowania wpływu infradźwięków na otoczenie.

Pytanie 7

Urządzenie przedstawione na rysunku przeznaczone jest do

A. ogrzewania rur.

B. kielichowania rur.

C. wykonywania otworów w izolacji cieplnej.

D. zaciskania rur.

To, co widzisz na zdjęciu, to kielichówka do rur. To naprawdę super narzędzie, które ma ogromne znaczenie w instalacjach. Używamy go do kielichowania, co oznacza, że końce rur są rozszerzane, a to pozwala na ich efektywne łączenie. No i mniejsza ilość złączek to mniejsze ryzyko wycieków, więc to na pewno plus! W praktyce, dzięki kielichowaniu, można szybko i sprawnie łączyć rury w systemach wodociągowych i grzewczych. To po prostu ułatwia robotę. I tak, jak zalecają standardy ISO czy normy PN-EN 1057, kielichówka zapewnia, że połączenia są naprawdę trwałe i odporne na wysokie temperatury czy ciśnienie. Idealne do różnych zastosowań budowlanych i przemysłowych.

Pytanie 8

Zbyt niska histereza w regulatorze systemu solarnego może skutkować

A. obniżeniem ciśnienia w instalacji

B. częstym włączaniem oraz wyłączaniem pompy

C. szybszym zużyciem płynu solarnego

D. częstym działaniem zaworu bezpieczeństwa

Ustawienie zbyt małej histerezy w sterowniku solarnym może prowadzić do częstego włączania i wyłączania pompy, co jest związane z działaniem systemu regulacji temperatury. Histereza to różnica temperatury, przy której urządzenie przełącza się z trybu pracy na inny, na przykład z ogrzewania na schładzanie. Gdy histereza jest zbyt mała, nawet niewielkie wahania temperatury mogą powodować, że pompa będzie włączać się i wyłączać zbyt często. Taki stan rzeczy może prowadzić do wzrostu zużycia energii, obniżenia efektywności systemu oraz przyspieszonego zużycia mechanicznych elementów pompy. Przykładem dobrych praktyk jest stosowanie histerezy w obrębie od 5 do 10°C w systemach solarnych, co zapewnia stabilność pracy i minimalizuje ryzyko nadmiernego obciążenia komponentów. Warto również pamiętać, że odpowiednie ustawienia histerezy mogą przyczynić się do poprawy komfortu użytkowania, eliminując niepożądane efekty, takie jak hałas związany z częstym włączaniem i wyłączaniem urządzeń.

Pytanie 9

Podczas dłuższej nieobecności mieszkańców budynku jednorodzinnego występuje brak odbioru energii cieplnej z kolektora słonecznego, zatem na sterowniku systemu solarnego należy ustawić funkcję trybu

A. grzewczego

B. urlopowego

C. monowalentnego

D. chłodzenia pasywnego

Ustawienie trybu urlopowego na sterowniku solarnym jest kluczowe w sytuacji, gdy użytkownicy budynku jednorodzinnego są nieobecni przez dłuższy czas. Tryb urlopowy ma na celu minimalizację strat energetycznych oraz ochronę systemu przed ewentualnymi uszkodzeniami. W tym trybie system solarny ogranicza pracę pomp i innych komponentów, co pozwala zaoszczędzić energię, a jednocześnie chronić instalację przed przegrzaniem, gdy odbiór ciepła z zasobnika jest niewystarczający. Przykładem zastosowania trybu urlopowego może być sytuacja, gdy właściciele domu wyjeżdżają na wakacje; w tym czasie, aby uniknąć przegrzania lub zamarznięcia instalacji, ustawienie trybu urlopowego zapewnia, że system działa w trybie oszczędzania energii. Dobrą praktyką jest zapoznać się z instrukcją obsługi urządzenia oraz regularnie kontrolować, czy tryby pracy są odpowiednio ustawione w zależności od aktualnej sytuacji. W kontekście standardów, wiele producentów rekomenduje użycie trybu urlopowego, aby efektywnie zarządzać energią i minimalizować ryzyko awarii.

Pytanie 10

Czym jest niskotemperaturowe źródło energii cieplnej?

A. pompa ciepła

B. kocioł na paliwo stałe

C. kocioł opalany olejem grzewczym

D. kocioł na gaz ziemny o wysokim metanie

Kocioł na olej opałowy, kocioł na paliwo stałe oraz kocioł na gaz ziemny wysokometanowy są przykładami urządzeń grzewczych, które działają na zasadzie spalania paliwa. Te źródła ciepła wytwarzają ciepło poprzez proces spalania, który generuje wysokotemperaturowe gazy spalane. Ogrzewanie przy użyciu tych kotłów wiąże się z koniecznością dostarczenia paliwa, co może zwiększać koszty eksploatacji oraz wpływać na środowisko przez emisję zanieczyszczeń. Na przykład, kocioł na olej opałowy emituje spaliny, w tym dwutlenek węgla oraz inne szkodliwe substancje, co jest sprzeczne z dążeniem do ograniczenia emisji gazów cieplarnianych. Podobnie, kotły na paliwo stałe, takie jak węgiel czy drewno, mogą generować dużą ilość dymu i pyłów, które są szkodliwe dla zdrowia i środowiska. Również kocioł na gaz ziemny, mimo że jest bardziej efektywny i emitujący mniej zanieczyszczeń w porównaniu do paliw stałych, nadal opiera się na paliwie kopalnym, co w dłuższej perspektywie nie jest zrównoważonym rozwiązaniem. Użytkownicy powinni zatem być świadomi ograniczeń tych tradycyjnych systemów grzewczych oraz ich wpływu na środowisko, co czyni pompy ciepła bardziej atrakcyjną alternatywą w kontekście dążenia do zrównoważonego rozwoju i efektywności energetycznej.

Pytanie 11

Aby połączyć rury oraz złączki miedziane w instalacji solarnej montowanej w miejscu, gdzie korzystanie z otwartego ognia jest zabronione, powinno się zastosować

A. zgrzewarkę

B. gwintownicę ręczną

C. lutownicę

D. zaciskarkę promieniową

Zaciskarki promieniowe to urządzenia, które umożliwiają tworzenie trwałych połączeń rur i złączek miedzianych bez użycia ognia, co jest kluczowe w miejscach, gdzie zabronione jest stosowanie otwartego płomienia. Proces zaciskania polega na używaniu mechanicznych narzędzi do ściskania rur i złączek miedzianych, co zapewnia ich szczelność i trwałość. Przykładowo, w instalacjach solarnych, gdzie występuje wysokie ciśnienie oraz temperatura, połączenia muszą być nie tylko szczelne, ale również odporne na korozję. Zaciskarki promieniowe są zgodne z normami instalacji sanitarnych i grzewczych, co czyni je preferowanym wyborem w branży budowlanej. Dodatkowo, ich użycie eliminuje ryzyko pożaru, co jest istotne w kontekście bezpieczeństwa pracy. Warto także zauważyć, że połączenia wykonane za pomocą zaciskarek promieniowych nie wymagają dodatkowego materiału lutowniczego, co przyspiesza cały proces montażu oraz redukuje koszty materiałowe.

Pytanie 12

Na rysunku grupy bezpieczeństwa w miejscu oznaczonym cyfrą 1 należy zamontować

A. odpowietrznik.

B. zawór bezpieczeństwa.

C. zawór odcinający.

D. manometr wraz z króćcem.

Montaż manometru w miejscu oznaczonym cyfrą 1 jest naprawdę ważny dla prawidłowego działania grupy bezpieczeństwa w instalacji grzewczej. Manometr pozwala nam na bieżąco monitorować ciśnienie, co jest kluczowe, żeby wszystko działało jak należy. Dzięki niemu możemy szybko zauważyć, gdy coś jest nie tak, na przykład, gdy ciśnienie za bardzo wzrośnie – to może prowadzić do różnego rodzaju problemów, jak uszkodzenia czy wycieki. Zgodnie z tym, co mówią przepisy i dobre praktyki w branży, manometry trzeba regularnie sprawdzać i kalibrować, żeby mieć pewność, że wszystko działa dokładnie. Dobrze, jak manometr jest umieszczony w łatwo dostępnym miejscu, bo wtedy codzienna obsługa i konserwacja systemu idzie sprawniej. Ciekawie, manometry mogą mieć też funkcje alarmowe, co zwiększa bezpieczeństwo całego układu. Znajomość tego, jak prawidłowo zamontować manometr i jaka jest jego rola w systemach grzewczych, jest bardzo ważna, szczególnie dla każdej osoby pracującej w tej branży.

Pytanie 13

Przy transporcie kolektora słonecznego na dach, co należy zrobić?

A. usunąć osłony zabezpieczające

B. zastosować pas transportowy przymocowany do przyłączy kolektora

C. użyć bloczków wyciągowych

D. skorzystać z drabiny i w dwie osoby wciągnąć kolektor

Wybór drabiny i wspólnego wciągania kolektora może wydawać się praktyczny, jednak takie podejście niesie ze sobą poważne ryzyko. Przede wszystkim, użycie drabiny do transportu ciężkiego przedmiotu wymaga znacznej koordynacji i siły, co może prowadzić do utraty równowagi, a w konsekwencji do upadku. Kiedy dwie osoby starają się jednocześnie wciągnąć kolektor, istnieje duże prawdopodobieństwo, że jedna z nich może nieoczekiwanie puścić przedmiot, co stanowi poważne zagrożenie dla zdrowia. Zdejmowanie osłon zabezpieczających przed transportem również nie jest zalecane, ponieważ osłony te mają na celu ochronę delikatnych elementów kolektora przed uszkodzeniami mechanicznymi i warunkami atmosferycznymi. Ich usunięcie może prowadzić do nieodwracalnych uszkodzeń przed transportem i negatywnie wpłynąć na wydajność kolektora po jego zainstalowaniu. Użycie pasa transportowego przymocowanego do przyłączy kolektora również nie jest właściwe, ponieważ takie podejście może prowadzić do uszkodzenia przyłączy, co może skutkować nieszczelnościami lub innymi problemami eksploatacyjnymi po zamontowaniu kolektora. Właściwe metody transportu powinny opierać się na standardach bezpieczeństwa i dobrych praktykach, które zapewniają zarówno bezpieczeństwo, jak i integralność transportowanego urządzenia.

Pytanie 14

Który zestaw zaworów przedstawiono na rysunku?

A. Pompowo mieszający.

B. Do napełniania instalacji.

C. Niskiego poziomu wody.

D. Solarny do ogrzewania podłogowego.

Wybór odpowiedzi innej niż "Solarny do ogrzewania podłogowego" może wynikać z nieporozumienia dotyczącego funkcji zaworów oraz ich zastosowań w różnych systemach grzewczych. Odpowiedź sugerująca zawór niskiego poziomu wody nie uwzględnia, że ten typ zaworu nie ma zastosowania w systemach solarnych, a jego funkcja koncentruje się na zabezpieczaniu urządzeń przed pracą na sucho. Z kolei zawór pompowo mieszający, choć również stosowany w różnych instalacjach, ma inną rolę - jego podstawową funkcją jest mieszanie wody o różnej temperaturze, co nie odpowiada specyfikacji zaworu solarniego. Wybór odpowiedzi dotyczącej zaworu do napełniania instalacji jest równie mylący, gdyż zawory napełniające służą do wprowadzania cieczy do instalacji, co jest zupełnie inną funkcją niż zarządzanie temperaturą wody w obiegu. Takie błędne odpowiedzi mogą wynikać z braku zrozumienia specyfiki zastosowań różnych typów zaworów w instalacjach grzewczych oraz ich funkcji w kontekście efektywności energetycznej. Kluczowe jest zrozumienie, że zawory mają określone przeznaczenie i ich funkcjonalność należy dopasować do konkretnego systemu, tak aby zapewnić efektywne i ekonomiczne wykorzystanie energii. Warto zwrócić uwagę na standardy branżowe, takie jak normy EN, które jasno definiują wymagania dotyczące instalacji grzewczych oraz ich komponentów.

Pytanie 15

Gdzie powinien być umiejscowiony odpowietrznik w instalacji grzewczej zasilanej energią słoneczną?

A. w najniższym punkcie instalacji

B. bezpośrednio za pompą

C. za zaworem bezpieczeństwa

D. w najwyższym punkcie instalacji

Odpowietrznik w słonecznej instalacji grzewczej powinien być umieszczony w najwyższym punkcie instalacji, co jest zgodne z ogólnymi zasadami projektowania systemów grzewczych. Umieszczenie odpowietrznika w najwyższym miejscu umożliwia skuteczne usuwanie powietrza z systemu, które gromadzi się na skutek nagrzewania wody oraz zmieniających się ciśnień. W praktyce, powietrze w instalacji może prowadzić do zakłóceń w obiegu wody, co z kolei może obniżać efektywność systemu grzewczego oraz powodować hałasy. Dlatego w dobrych praktykach branżowych wskazuje się na konieczność umieszczania odpowietrzników w punktach, gdzie gromadzi się powietrze, co najczęściej jest właśnie najwyższy punkt instalacji. Zgodnie z normami, takie rozwiązanie nie tylko zwiększa wydajność, ale również wydłuża żywotność całego systemu. Przykładem mogą być instalacje, w których zastosowano automatyczne odpowietrzniki, które w sposób samoczynny usuwają nadmiar powietrza, co jest korzystne zwłaszcza w większych układach.

Pytanie 16

Przedstawioną na rysunku pompę solarną montuje się w instalacji za pomocą złączek

A. zaciskanych.

B. spawanych.

C. skręcanych.

D. zgrzewanych.

Pompa solarna, jak przedstawiona na rysunku, jest wyposażona w gwintowane końcówki, co jednoznacznie sugeruje, że do jej montażu wykorzystuje się złączki skręcane. Tego rodzaju złącza zapewniają doskonałą szczelność oraz możliwość łatwego demontażu, co jest szczególnie istotne w instalacjach solarnych, gdzie może zachodzić konieczność serwisowania lub regulacji połączeń. Złączki skręcane są standardem w branży instalacji hydraulicznych i grzewczych, ponieważ ich zastosowanie zwiększa elastyczność i ułatwia konserwację systemu. Ponadto, w przypadku awarii, szybka wymiana uszkodzonego elementu jest znacznie prostsza, co minimalizuje przestoje w pracy systemu. Warto również dodać, że stosowanie złączek skręcanych zgodnie z odpowiednimi normami budowlanymi i instalacyjnymi, na przykład PN-EN 1254, zapewnia bezpieczeństwo i trwałość wykonania instalacji. Właściwe doboru złączek oraz techniki montażu mają kluczowe znaczenie dla efektywności działania systemów solarnych.

Pytanie 17

Ile wynosi sprawność kolektora słonecznego o podanych w ramce parametrach technicznych, jeżeli przy nasłonecznieniu 1 000 W/m² jego moc cieplna jest równa 1 400 W?

Rodzaj kolektora: płaski

Długość: 1050 mm

Szerokość: 67 mm

Wysokość: 2095 mm

Powierzchnia brutto kolektora: 2,20 m²

Powierzchnia absorbera: 2,1 m²

Powierzchnia apertury: 2,0 m²

Pojemność cieczowa: 0,8 l

Waga: 30 kg

A. 64%

B. 71%

C. 67%

D. 70%

Wybór odpowiedzi wskazującej na sprawność kolektora słonecznego poniżej 70% może wynikać z nieprawidłowego zrozumienia koncepcji sprawności i kalkulacji mocy. W rzeczywistości, sprawność kolektora oblicza się jako stosunek mocy cieplnej do mocy promieniowania słonecznego padającego na kolektor. Na przykład, przy mocach cieplnych wynoszących 1400 W i promieniowaniu 1000 W/m², obliczenia wskazują na wyższą sprawność. Możliwe nieporozumienia mogą wynikać z błędnych założeń dotyczących warunków testowych, takich jak temperatura, kąty padania promieniowania czy utraty ciepła, które nie zostały uwzględnione w obliczeniach. Często zdarza się także, że użytkownicy nie znają zasad efektywności energetycznej systemów solarnych czy standardów branżowych, co prowadzi do błędnych interpretacji. Użycie niewłaściwych wartości referencyjnych lub nieprawidłowe pomiary mogą również prowadzić do mylnych wniosków na temat efektywności kolektora. Dobrze jest pamiętać, że w kontekście odnawialnych źródeł energii, dokładność danych i świadomość technologii są kluczowe dla podejmowania świadomych decyzji inwestycyjnych.

Pytanie 18

Bezpośrednie koszty związane z realizacją montaży urządzeń oraz systemów odnawialnych źródeł energii wynoszą: dla R – 2 000 zł; dla M – 3 000 zł; dla S – 200 zł. Wartość kosztów pośrednich wynosi 80% i jakie to jest

A. 2 560 zł

B. 4 160 zł

C. 1 760 zł

D. 4 000 zł

Zła odpowiedź może wynikać z paru błędów w rozumieniu, jak działają koszty w energetyce odnawialnej. Czasami ludzie mylą koszty bezpośrednie z pośrednimi, co prowadzi do złych obliczeń. Pamiętaj, że całkowite koszty bezpośrednie dla tych trzech projektów wynoszą 5 200 zł, a nie sumujesz ich jakby to dotyczyło jednego projektu. To dość typowy błąd. Koszty pośrednie musimy liczyć jako procent od kosztów bezpośrednich, a nie jako osobną kategorię. Często też zapominamy o kluczowych wartościach, jak ten procent, przez co wyjdą nam nieprawidłowe kwoty. W planowaniu projektów ważne jest, by znać koszty bezpośrednie i przewidzieć dodatkowe wydatki, które mogą się pojawić. Osoby zajmujące się projektami w branży energetyki powinny mieć systematyczne podejście do analizy kosztów, żeby się nie potknąć. Dobrze jest także znać narzędzia finansowe, które pomogą w takich obliczeniach i lepszym podejmowaniu decyzji.

Pytanie 19

Jakim symbolem oznaczane są złączki fotowoltaiczne?

A. ZF1

B. PV3

C. MC4

D. IP54

Złączki fotowoltaiczne PV3 to błędne odniesienie, ponieważ nie istnieje taki standard w branży fotowoltaicznej. W kontekście instalacji PV, złącza muszą spełniać specyficzne normy techniczne, które zapewniają ich niezawodność i bezpieczeństwo, a PV3 nie jest uznawane jako standard. Z kolei oznaczenie ZF1 nie odnosi się do żadnego powszechnie znanego typu złączki stosowanej w systemach PV, co może prowadzić do mylnych wniosków na temat ich zastosowania. Ponadto, złącza IP54, mimo że oznaczają stopień ochrony przed wnikaniem pyłu i wody, nie są określeniem typu złączki fotowoltaicznej. To może powodować nieporozumienia, gdyż użytkownicy mogą sądzić, że wybór złączki oparty na klasie ochrony jest wystarczający, a nie zwracają uwagi na kluczowe parametry, takie jak przewodność elektryczna czy trwałość materiałów. W praktyce, błędne podejścia do wyboru złączek mogą prowadzić do problemów z wydajnością systemu, a nawet do uszkodzeń instalacji. Kluczowe jest, by przy doborze złączek kierować się uznawanymi normami, aby zapewnić odpowiednie połączenie i trwałość instalacji. Warto również zwrócić uwagę na certyfikaty produktów, które potwierdzają ich zgodność z obowiązującymi normami, co zapewnia bezpieczeństwo i efektywność całego systemu.

Pytanie 20

W jaki sposób jest ukształtowany przedstawiony na rysunku kolektor gruntowy, współpracujący z pompą ciepła?

A. Spiralny.

B. Skośny.

C. Meandryczny.

D. Koszowy.

Wybór spiralnego ukształtowania kolektora gruntowego często wiąże się z popularnym przekonaniem o jego efektywności, jednak w praktyce może prowadzić do nieoptymalnej wymiany ciepła. Spirale, mimo że mogą działać w niektórych warunkach, nie zapewniają takiej samej powierzchni kontaktu z gruntem jak układ meandryczny. To ogranicza ich zdolność do absorpcji energii geotermalnej, co jest kluczowe w kontekście wydajności systemów grzewczych. Odpowiedź koszowa, choć może wydawać się atrakcyjna w kontekście łatwości budowy, nie jest standardem w branży, ponieważ nieuchronnie prowadzi do nierównomiernego rozkładu temperatury w kolektorze. Z kolei ukształtowanie skośne, które również zostało wymienione, nie umożliwia właściwego kontaktu rur z ziemią na całej ich długości, co w rezultacie ogranicza sprawność systemu. Często występujące błędy myślowe związane z wyborem niewłaściwego kształtu kolektora wynikają z niepełnego zrozumienia zasady działania pomp ciepła oraz z niedostatecznej analizy warunków gruntowych. Aby zapewnić efektywność energetyczną i obniżyć koszty eksploatacji, zaleca się korzystanie z meandrycznego ukształtowania, które przynosi najlepsze rezultaty w większości zastosowań.

Pytanie 21

Uchwyt PV bezpiecznika powinien być zamontowany na szynie DIN przy użyciu

A. nitów

B. zatrzasków

C. kołków montażowych

D. śrub

Zatrzaski są preferowanym rozwiązaniem montażowym dla uchwytów PV bezpieczników na szynach DIN, ponieważ zapewniają szybki i łatwy sposób instalacji bez konieczności użycia narzędzi. Dzięki nim można szybko zamocować elementy, co jest szczególnie istotne w środowisku przemysłowym, gdzie efektywność czasowa ma kluczowe znaczenie. Zatrzaski umożliwiają również łatwe demontowanie, co jest przydatne w przypadku konserwacji lub wymiany elementów. W kontekście standardów, montaż za pomocą zatrzasków jest zgodny z normami IEC 60715, które określają wymagania dla systemów montażowych. Prawidłowe użycie zatrzasków gwarantuje stabilność i bezpieczeństwo instalacji, co wpływa na niezawodność całego systemu. W praktyce, podczas instalacji systemów fotowoltaicznych, zastosowanie zatrzasków przyczynia się do obniżenia kosztów pracy oraz skrócenia czasu realizacji projektów, co czyni je optymalnym rozwiązaniem w branży elektroenergetycznej.

Pytanie 22

Jakie narzędzie jest używane do pomiarów średnic rur, zaworów i kształtek, zarówno zewnętrznych, jak i wewnętrznych?

A. kątomierz

B. anemometr

C. dalmierz

D. suwmiarka

Suwmiarka to narzędzie pomiarowe, które pozwala na precyzyjne mierzenie zarówno zewnętrznych, jak i wewnętrznych średnic różnych obiektów, takich jak rury, zawory czy kształtki. W praktyce, suwmiarka wykorzystywana jest w wielu branżach, w tym w mechanice, budownictwie oraz inżynierii, gdzie dokładność pomiarów jest kluczowa dla zapewnienia jakości wykonywanych prac. Suwmiarki mogą być analogowe lub cyfrowe, co umożliwia łatwe odczytywanie wyników. Dobre praktyki zalecają użycie suwmiarek z funkcją zerowania oraz z dokładnością pomiaru wynoszącą co najmniej 0,02 mm, co jest szczególnie istotne w precyzyjnych zastosowaniach. Ponadto, obsługa suwmiarek jest dosyć intuicyjna, co czyni je narzędziem dostępnym dla szerokiego kręgu użytkowników, nawet tych początkujących w dziedzinie pomiarów. Dlatego suwmierz jest uważany za niezbędne narzędzie w każdym warsztacie czy laboratorium, gdzie wymagane są dokładne pomiary liniowe.

Pytanie 23

Montaż paneli fotowoltaicznych na dachu o płaskiej powierzchni zrealizował instalator w towarzystwie dwóch asystentów. Stawka wynagrodzenia instalatora to 48,00 zł, a stawka asystenta wynosi 25,00 zł za każdą godzinę pracy. Jaka jest kosztorysowa wartość robocizny, jeśli czas pracy wynosi 5 godzin?

A. 365,00 zł

B. 605,00 zł

C. 98,00 zł

D. 490,00 zł

Aby obliczyć kosztorysową wartość robocizny przy montażu paneli fotowoltaicznych, należy uwzględnić stawki robocze dla instalatora oraz pomocników. Instalator otrzymuje 48,00 zł za godzinę, a każdy z dwóch pomocników 25,00 zł za godzinę. Przy nakładzie robocizny wynoszącym 5 godzin, obliczenia przeprowadzamy w następujący sposób: koszt pracy instalatora wynosi 5 godzin x 48,00 zł = 240,00 zł. Koszt pracy dwóch pomocników wynosi 5 godzin x 25,00 zł x 2 = 250,00 zł. Łączny kosztorys robocizny wynosi zatem 240,00 zł + 250,00 zł = 490,00 zł. Tego rodzaju kalkulacje są kluczowe w branży odnawialnych źródeł energii, ponieważ pomagają w dokładnym oszacowaniu kosztów projektu oraz w planowaniu budżetu. Praktyczne zastosowanie takich obliczeń pozwala na precyzyjne zarządzanie kosztami, co jest zgodne z dobrymi praktykami w zakresie zarządzania projektami budowlanymi oraz finansami.

Pytanie 24

Przedstawione na rysunku urządzenie stosowane w węźle cieplnym to wymiennik ciepła

A. obrotowy.

B. płaszczowo-rurowy.

C. płytowy.

D. krzyżowy.

Wymiennik ciepła krzyżowy, przedstawiony na rysunku, jest rozwiązaniem technicznym o szczególnym znaczeniu w systemach wymiany ciepła. Jego konstrukcja umożliwia efektywne przekazywanie energii cieplnej pomiędzy dwoma różnymi mediami, które przepływają prostopadle względem siebie. Dzięki takiemu układowi, możliwe jest uzyskanie wysokiej wydajności wymiany ciepła, co jest kluczowe w wielu aplikacjach przemysłowych oraz w systemach grzewczych. W praktyce, wymienniki krzyżowe są szeroko stosowane w przemyśle chemicznym, energetycznym oraz w klimatyzacji, gdzie efektywność energetyczna jest kluczowym parametrem. Standardy takie jak ASME (American Society of Mechanical Engineers) oraz TEMA (Tubular Exchanger Manufacturers Association) definiują wymagania konstrukcyjne i testowe dla tego typu urządzeń, co zapewnia ich niezawodność i bezpieczeństwo w eksploatacji. Ponadto, ważnym aspektem jest również ich konserwacja, która wpływa na wydajność oraz trwałość wymienników ciepła krzyżowego.

Pytanie 25

Jaka jest najbardziej korzystna wartość współczynnika efektywności pompy ciepła COP?

A. 0,25

B. 4,35

C. 3,50

D. 0,35

Wartość współczynnika efektywności pompy ciepła (COP) na poziomie 4,35 oznacza, że na każdą jednostkę energii elektrycznej zużytej przez pompę, uzyskuje się 4,35 jednostek energii cieplnej. Tak wysoki wskaźnik COP jest charakterystyczny dla nowoczesnych systemów grzewczych, które są projektowane z myślą o maksymalnej efektywności energetycznej. Przykładem mogą być pompy ciepła typu powietrze-woda lub grunt-woda, które przy odpowiednich warunkach zewnętrznych osiągają bardzo korzystne wartości COP. W kontekście standardów branżowych, warto zauważyć, że pompy ciepła powinny być zgodne z normą EN 14511, która określa metody badań i klasyfikacji tych urządzeń. Dzięki stosowaniu pomp ciepła o wysokim COP można znacząco obniżyć koszty ogrzewania, jednocześnie przyczyniając się do zmniejszenia emisji CO2, co jest zgodne z duchem zrównoważonego rozwoju i polityki ekologicznej wielu krajów.

Pytanie 26

Jakiego rodzaju złączkę powinno się zastosować do łączenia paneli słonecznych?

A. URI

B. WAGO

C. MC4

D. UDW2

Złączki MC4 są standardem w branży fotowoltaicznej, a ich zastosowanie w łączeniu paneli słonecznych jest powszechnie uznawane za najlepszą praktykę. Wyróżniają się one wysoką odpornością na warunki atmosferyczne oraz łatwością montażu, co czyni je idealnym rozwiązaniem dla instalacji PV. Złączki te są zaprojektowane tak, aby zapewnić szczelne i bezpieczne połączenia, co minimalizuje ryzyko korozji i utraty wydajności systemu. Dzięki zastosowaniu złączek MC4, można osiągnąć wysoką wydajność energetyczną oraz długoterminową niezawodność instalacji. Przykładem ich zastosowania jest łączenie modułów w systemach grid-tied, gdzie istotne jest, aby połączenia były stabilne i odporne na działanie promieni UV oraz niskich temperatur. Dodatkowo, złącza MC4 są kompatybilne z szeroką gamą produktów na rynku, co zwiększa ich uniwersalność i ułatwia integrację z innymi komponentami systemu fotowoltaicznego. Używanie złączek MC4 jest zgodne z normami międzynarodowymi, takimi jak IEC 62852, co dodatkowo potwierdza ich wysoką jakość i bezpieczeństwo.

Pytanie 27

Na podstawie danych zawartych w tabeli określ koszty pośrednie K_p montażu instalacji kolektorów słonecznych przy założeniu K_p: 75% od (R+S).

Koszty bezpośrednie montażu instalacji kolektorów słonecznych	Wartość zł
Robocizna R	2200
Materiały M	5800
Sprzęt S	1200

A. 900 zł

B. 2 550 zł

C. 1 650 zł

D. 5 250 zł

Zanim zaczniemy liczyć koszty pośrednie przy montażu instalacji kolektorów słonecznych, musimy najpierw zsumować wydatki na robociznę i sprzęt. To taki kluczowy krok. Jeśli na przykład mamy koszty robocizny na poziomie 3 000 zł i sprzętu 1 000 zł, to łączna suma to 4 000 zł. Potem musimy policzyć 75% z tej wartości, co daje nam 3 000 zł. Warto też pamiętać, że w branży montażu instalacji solarnych koszty pośrednie mogą obejmować różne wydatki, jak transport czy ubezpieczenie. Dobrze określone koszty pośrednie to nie tylko dobra praktyka, ale też klucz do efektywnego zarządzania budżetem. Jak to dobrze policzymy, może to znacząco wpłynąć na rentowność całego projektu i decyzje inwestycyjne.

Pytanie 28

Jaki materiał jest najczęściej używany do wytwarzania ogniw fotowoltaicznych?

A. Stal

B. Aluminium

C. Krzem

D. Miedź

Wybór materiałów, takich jak aluminium, miedź czy stal, do produkcji fotoogniw jest nieadekwatny ze względu na ich podstawowe właściwości fizyczne i chemiczne. Aluminium, mimo że jest lekkie i ma dobrą odporność na korozję, nie ma właściwości półprzewodnikowych, które są kluczowe dla procesu konwersji energii słonecznej w energię elektryczną. Z tego powodu nie może pełnić roli aktywnego elementu w ogniwie słonecznym. Miedź, chociaż jest dobrym przewodnikiem elektryczności, również nie może być podstawowym materiałem do produkcji ogniw fotowoltaicznych. Jej zastosowanie ogranicza się do wytwarzania połączeń i przewodów elektrycznych w systemach solarnych, a nie do samego procesu konwersji energii. Stal, z drugiej strony, jest materiałem konstrukcyjnym, używanym do budowy sztywnych ram dla paneli, ale znowu nie posiada zdolności do konwersji energii słonecznej na energię elektryczną. Zrozumienie, dlaczego krzem jest preferowany, wymaga znajomości podstawowych zasad działania ogniw fotowoltaicznych oraz właściwości materiałów. Wybór niewłaściwego materiału do produkcji ogniw słonecznych nie tylko obniża ich wydajność, ale również może prowadzić do nieefektywnego wykorzystania energii oraz wyższych kosztów produkcji. Dlatego kluczowe jest, aby inwestorzy i inżynierowie w branży odnawialnych źródeł energii kierowali się standardami oraz sprawdzonymi rozwiązaniami technologicznymi, aby maksymalizować efektywność i opłacalność instalacji solarnych.

Pytanie 29

Aby osiągnąć najwyższą efektywność całorocznej instalacji solarnej do podgrzewania wody użytkowej w Polsce, kolektory należy umieścić w kierunku południowym pod kątem względem poziomu wynoszącym

A. 70°

B. 20°

C. 45°

D. 90°

Ustawienie kolektorów słonecznych pod kątem 70° nie jest korzystne w kontekście polskiego klimatu, ponieważ zbyt stromy kąt powoduje, że kolektory nie będą efektywnie zbierały światła słonecznego, szczególnie latem, gdy słońce jest wysoko na niebie. Użytkownicy mogą błędnie myśleć, że wyższy kąt nachylenia zwiększy efektywność, gdy w rzeczywistości prowadzi to do znacznego ograniczenia produkcji energii. Kąt 20° z kolei jest zbyt płaski i nie wykorzystuje w pełni potencjału promieniowania słonecznego, co skutkuje niską efektywnością, szczególnie w okresach zimowych. W kontekście kąta 90°, taki kąt nachylenia jest praktycznie nieużyteczny dla kolektorów słonecznych, gdyż większość promieniowania słonecznego pada pod kątem, a nie bezpośrednio z góry. Decydując się na niewłaściwe ustawienie kolektorów, inwestorzy mogą napotkać trudności w osiągnięciu zamierzonych oszczędności energetycznych. Warto przy tym zwrócić uwagę na lokalne warunki geograficzne oraz wymogi dotyczące instalacji, które mogą wpływać na efektywność systemu. Rekomendacje Polskiego Stowarzyszenia Energetyki Słonecznej podkreślają znaczenie dokładnej analizy przed podjęciem decyzji o kącie nachylenia.

Pytanie 30

W instalacji elektrycznej łączącej inwerter z urządzeniem odbierającym prąd zmienny, kolor przewodu neutralnego powinien być

A. czerwony

B. czarny

C. brązowy

D. niebieski

Odpowiedź 'niebieski' jest poprawna, ponieważ kolor niebieski jest standardowym oznaczeniem dla przewodu neutralnego w instalacjach elektrycznych zgodnie z normą IEC 60446. Przewód neutralny odgrywa kluczową rolę w systemie elektrycznym, ponieważ zapewnia drogę powrotną dla prądu, co jest niezbędne do prawidłowego funkcjonowania obwodu. W systemie zasilania prądem zmiennym, przewód neutralny łączy się z ziemią w punkcie transformacji, co pomaga w stabilizacji napięcia oraz bezpieczeństwie użytkowania. Prawidłowe oznaczenie kolorystyczne przewodów jest istotne, aby uniknąć pomyłek podczas instalacji oraz konserwacji systemów elektrycznych. Przykładowo, w instalacjach domowych, przewód neutralny jest zazwyczaj łączony z gniazdkami, co pozwala na prawidłowe funkcjonowanie urządzeń elektrycznych. Warto również zaznaczyć, że inne kolory, takie jak brązowy (faza), czarny (faza) czy czerwony (w niektórych systemach staroświeckich jako faza), nie mogą być używane jako oznaczenie przewodu neutralnego, aby uniknąć niebezpiecznych sytuacji podczas pracy z instalacją.

Pytanie 31

W trakcie transportu samochodowego gruntowej pompy ciepła do klienta, gdy moduł chłodniczy jest umieszczony na dole urządzenia, należy ją przewozić

A. w pozycji pochylonej pod kątem 45°

B. w pozycji leżącej na bocznej ściance

C. w pozycji stojącej pionowo

D. w pozycji leżącej na tylnej ściance

Odpowiedź 'stojącą pionowo' jest faktycznie na miejscu. Kiedy transportujesz gruntową pompę ciepła w tej pozycji, to wszystko działa lepiej – ciśnienie w układzie chłodniczym jest ok, a ryzyko jakichś uszkodzeń się zmniejsza. Jeśli masz moduł chłodniczy na dole, to pionowa pozycja utrzymuje płyny na swoim miejscu, co z kolei jest kluczowe dla działania systemu. W praktyce, dobrze jest przewozić takie urządzenia w sposób, który nie pozwoli na przesuwanie się elementów wewnętrznych i chroni je przed wstrząsami. Przykładem może być transport klimatyzacji, gdzie jak źle je przewieziemy, to po zainstalowaniu mogą się pojawić problemy. Lepiej zawsze trzymać się wytycznych producentów i norm, bo one zazwyczaj mówią, że pionowa pozycja transportowa to najlepszy wybór, żeby sprzęt działał jak należy.

Pytanie 32

Symbol graficzny przedstawiony na rysunku jest stosowany do oznaczania

A. wymiennika ciepła.

B. zbiornika ciśnieniowego.

C. podgrzewacza wody.

D. pompy obiegowej.

Odpowiedzi wskazujące na zbiornik ciśnieniowy, pompę obiegową oraz podgrzewacz wody są niepoprawne z kilku kluczowych powodów. Zbiorniki ciśnieniowe służą do przechowywania płynów pod ciśnieniem i ich symbole graficzne zazwyczaj przedstawiają cylindryczny kształt z oznaczeniami ciśnienia, co zdecydowanie różni się od symbolu wymiennika ciepła. Pompy obiegowe, z kolei, są urządzeniami odpowiedzialnymi za cyrkulację cieczy w systemach grzewczych czy chłodniczych; ich symbole charakteryzują się innymi elementami graficznymi, które oddają ich funkcję. Podgrzewacze wody, wykorzystywane w instalacjach sanitarnych czy przemysłowych, również mają swoje odrębne oznaczenia, które są łatwe do zidentyfikowania w schematach. Typowym błędem jest mylenie tych urządzeń z wymiennikami ciepła, co może wynikać z nieznajomości ich podstawowych funkcji i zastosowań. Każde z tych urządzeń pełni odmienną rolę w systemie, a ich poprawna identyfikacja jest kluczowa w kontekście projektowania i utrzymania instalacji, co podkreśla znaczenie przyswajania wiedzy z zakresu symboliki graficznej w inżynierii.

Pytanie 33

W trakcie lutowania rur i złączek miedzianych wykorzystywane jest zjawisko

A. kapilarne

B. grawitacji

C. kawitacji

D. kohezji

Wiesz, grawitacja jest ważna w różnych sytuacjach, ale nie wpływa bezpośrednio na lutowanie złączek i rur miedzianych. Chociaż wpływa na przepływ cieczy, nie decyduje o tym, gdzie dokładnie znajdzie się materiał lutowniczy, co jest kluczowe w lutowaniu kapilarnym. Kawitacja, czyli to tworzenie i znikanie pęcherzyków powietrza w cieczy, też nie ma tu większego sensu. Może wręcz doprowadzić do problemów z materiałami lub pogorszyć jakość połączeń, co jest totalnie niezgodne z tym, co chcemy osiągnąć w lutowaniu miedzianych rur. Kohezja, czyli przyciąganie cząsteczek tej samej substancji, ma znaczenie, ale podczas lutowania nie odgrywa kluczowej roli. Ważne, żeby zrozumieć, że w lutowaniu nie wystarczy ogólna znajomość zjawisk fizycznych. Trzeba wiedzieć, jak konkretne zjawiska, jak kapilarność, wpływają na trwałość połączeń. Kiedy podchodzimy do tego tematu nieco nieodpowiednio, to możemy dojść do błędnych wniosków i źle wybrać metody lutowania, co w dłuższym czasie może naprawdę zagrażać bezpieczeństwu i funkcjonowaniu instalacji.

Pytanie 34

Jakie kształtki należy wykorzystać do wykonania rozłącznych połączeń rur AluPex w systemie podłogowym zintegrowanym z pompą ciepła?

A. zgrzewanie

B. zaciskanie

C. skręcanie

D. klejenie

Klejenie nie jest zalecaną metodą łączenia rur AluPex w instalacjach podłogowych, zwłaszcza w zastosowaniach związanych z pompami ciepła. Kleje, pomimo że mogą działać w innych kontekstach, nie zapewniają wystarczającej elastyczności i trwałości połączeń w systemach hydraulicznych. Z czasem, pod wpływem temperatury i ciśnienia, klej może tracić swoje właściwości, co prowadzi do osłabienia połączeń i potencjalnych wycieków. Podobnie, metoda zaciskania, chociaż stosowana w niektórych instalacjach, może nie dawać tak wysokiej pewności jak skręcanie, zwłaszcza w długoterminowym użytkowaniu, gdzie występują zmiany temperatury. Zgrzewanie również nie jest odpowiednim rozwiązaniem dla rur AluPex; technika ta jest przeznaczona głównie dla rur z tworzyw sztucznych i wymaga specjalistycznego sprzętu. Wszystkie te metody mogą prowadzić do błędnych przekonań o ich efektywności, co w praktyce skutkuje problemami z szczelnością czy trwałością instalacji. Dlatego istotne jest, aby wykorzystywać odpowiednie techniki łączenia, zgodne z aktualnymi standardami i wymaganiami branżowymi.

Pytanie 35

Za jakość realizacji prac montażowych oraz użytych materiałów przy instalacji systemu grzewczego z zastosowaniem pompy ciepła odpowiada

A. inwestor

B. wykonawca

C. majster budowlany

D. inspektor nadzoru

Wybór inspektora nadzoru lub majstra budowlanego jako osoby odpowiedzialnej za jakość robót montażowych w instalacjach grzewczych z pompami ciepła jest błędny z kilku powodów. Inspektor nadzoru pełni funkcję kontrolną i nadzorującą, ale to nie on jest odpowiedzialny za wykonanie prac. Jego zadanie polega na sprawdzaniu, czy wykonawca stosuje się do przepisów prawa budowlanego oraz norm technicznych, jednak nie ma on bezpośredniego wpływu na jakość realizacji. Podobnie majster budowlany, choć kieruje zespołem roboczym, również nie ponosi odpowiedzialności za użyte materiały i techniki montażu. To wykonawca, jako zespół lub firma, jest osobą odpowiedzialną za całość procesu, od wyboru odpowiednich komponentów po ich instalację. Inwestor z kolei, choć może dbać o jakość inwestycji poprzez dobór odpowiednich wykonawców i nadzór, nie ma bezpośredniego wpływu na jakość wykonania. Typowym błędem myślowym w tej kwestii jest założenie, że odpowiedzialność za jakość robót rozdziela się pomiędzy różne osoby, co prowadzi do braku jasności w zakresie odpowiedzialności i potencjalnych problemów w przyszłości. Zgodnie z normami budowlanymi, to wykonawca powinien być głównym odpowiedzialnym za jakość, co podkreśla znaczenie wyboru odpowiedniego wykonawcy na etapie planowania inwestycji.

Pytanie 36

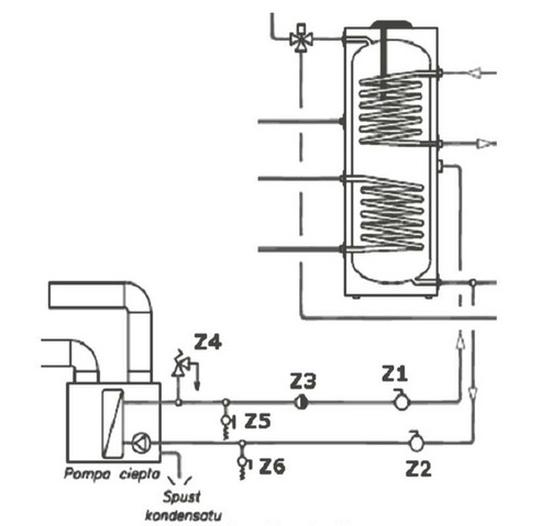

Na rysunku przedstawiono schemat pompy ciepła. W jaki sposób należy opróżnić tę instalację z wody?

A. Zamknąć zawory Z1 i Z2, otworzyć zawory Z5 i Z6.

B. Otworzyć zawory Z3 i Z4, zamknąć zawory Z5 i Z6.

C. Zamknąć zawory Z1 i Z2, otworzyć spust kondensatu.

D. Otworzyć zawory Z1 i Z2, zamknąć zawory Z5 i Z6.

Zamknięcie zaworów Z1 i Z2, a następnie otwarcie Z5 i Z6 to najlepsza opcja, bo dzięki temu skutecznie pozbywamy się wody z instalacji. Zamknięcie Z1 i Z2 to kluczowe kroki, żeby nie dopuścić do dalszego napływu wody, co może zniszczyć nasz system. Otwierając Z5 i Z6, dajemy wodzie szansę na wypłynięcie do odpływu. Z własnego doświadczenia wiem, że to część rutynowego serwisowania pomp ciepła, szczególnie przed zimą. Dzięki temu unikniemy zamarzania wody w układzie, co mogłoby prowadzić do poważnych problemów. Dlatego dbanie o stan naszej instalacji poprzez prawidłowe opróżnianie wody jest zgodne z najlepszymi praktykami w branży. Warto mieć na uwadze, że jeśli zrobimy to źle, możemy narazić się na duże koszty napraw, które są nieprzyjemne i mogą być trudne do zaakceptowania. Dlatego znajomość tego procesu to podstawa dla każdego technika od grzania.

Pytanie 37

Współczynnik efektywności COP pompy ciepła o parametrach podanych w tabeli przy podgrzewaniu wody do temperatury 40°C przy temperaturze otoczenia 3°C wynosi

Parametry pompy
Parametr	Jednostka miary	Wartość
Moc cieplna*	kW	12,5
Moc elektryczna doprowadzona do sprężarki*	kW	2,5
Pobór prądu*	A	6,5
Moc cieplna**	kW	15,5
Moc elektryczna doprowadzona do sprężarki**	kW	3,5
Pobór prądu*	A	6,7
* temp. otoczenia 3°C, temp. wody 40°C
** temp. otoczenia 8°C, temp. wody 50°C

A. 12,5

B. 5,0

C. 4,4

D. 0,2

Współczynnik efektywności COP, czyli ten nasz Coefficient of Performance, to naprawdę ważna sprawa, jeśli chodzi o pompy ciepła. Mówiąc prosto, pokazuje, ile ciepła pompa potrafi dostarczyć w porównaniu do energii elektrycznej, którą zużywa. Gdy mamy temperaturę na zewnątrz 3°C, a woda jest podgrzewana do 40°C, to COP wynosi 5,0. To oznacza, że pompa jakby pięciokrotnie więcej ciepła wydobywa niż sama zużywa energii. Fajnie, co? Takich wyników można się spodziewać, bo pompy ciepła działają tak, że korzystają z energii cieplnej, która jest w otoczeniu. W praktyce, pompy ciepła z takim wysokim COP są mega efektywne – zarówno dla naszej planety, jak i dla portfela. W nowoczesnych systemach grzewczych to wręcz must-have. Zgodnie z normami branżowymi, takimi jak EN 14511, projektuje się takie pompy, żeby maksymalizować COP. Dzięki temu zużycie energii jest mniejsze, a emisja CO2 też spada. Dlatego dobrze jest wybierać pompy ciepła z myślą o COP, bo to klucz do komfortu użytkowników.

Pytanie 38

Na jakim dokumencie oferent przetargu na montaż instalacji fotowoltaicznej w budynku szkoły opiera swoją propozycję?

A. Rachunki za energię elektryczną szkoły

B. Specyfikacja istotnych warunków zamówienia

C. Projekt budowlany szkoły

D. Plan zagospodarowania przestrzennego

Zrozumienie roli różnych dokumentów w postępowaniu przetargowym jest kluczowe dla prawidłowego przygotowania oferty. Plan zagospodarowania przestrzennego, mimo że jest istotnym dokumentem w kontekście lokalizacji inwestycji, nie jest bezpośrednio związany z wymaganiami technicznymi i organizacyjnymi konkretnego zamówienia. Jego zadaniem jest określenie przeznaczenia terenów oraz zasad ich zagospodarowania, co może być ważne na etapie projektowania, ale nie powinno stanowić podstawy do tworzenia oferty przetargowej. Rachunki za energię elektryczną szkoły mogą dostarczyć informacji o zużyciu energii, lecz nie zawierają one specyfikacji technicznych wymaganych do realizacji montażu instalacji fotowoltaicznej. Projekt budowlany szkoły, choć istotny dla realizacji inwestycji, jest jedynie jednym z wielu dokumentów, które powinny być brane pod uwagę w kontekście wykonania prac. Jest to dokument zawierający plany i rysunki budowlane, ale nie określa szczegółowych warunków zamówienia, które są kluczowe dla oferentów. Najczęstszym błędem myślowym jest przekonanie, że wystarczy posługiwać się jedynie dokumentami związanymi z istniejącą infrastrukturą, zamiast zwrócić uwagę na szczegółowe wymagania zamawiającego, które są jasno określone w SIWZ.

Pytanie 39

Do czego służy narzędzie przedstawione na ilustracji?

A. Zaprasowywania rur miedzianych.

B. Cięcia rur wielowarstwowych.

C. Wykonywania kołnierza na rurach karbowanych.

D. Gięcia rur miedzianych.

Narzędzie przedstawione na ilustracji to giętarka do rur, której głównym przeznaczeniem jest gięcie rur miedzianych. Dzięki zaawansowanej konstrukcji, giętarka umożliwia uzyskanie pożądanych kształtów bez ryzyka uszkodzenia materiału, co jest kluczowe w zastosowaniach hydraulicznych oraz instalacjach grzewczych. W praktyce, stosując giętarkę, można z łatwością formować rury do różnych kątów, co jest niezbędne przy projektowaniu systemów, gdzie przestrzeń jest ograniczona. Warto zauważyć, że gięcie rur miedzianych zgodnie z obowiązującymi standardami, takimi jak PN-EN 1057, zapewnia nie tylko estetykę wykonania, ale również trwałość i niezawodność instalacji. Przykładem może być zastosowanie w instalacjach ciepłej wody, gdzie konieczne jest unikanie wszelkich kątów ostrych, które mogłyby prowadzić do zwiększonego oporu przepływu. Dobrą praktyką jest również używanie giętarek w połączeniu z odpowiednimi narzędziami ochronnymi, co minimalizuje ryzyko kontuzji podczas pracy.

Pytanie 40

Zgodnie z danymi zawartymi w przedstawionej w tabeli suma długości 2 obiegów w instalacji z pompą ciepła DHP-C wielkości 8 nie może przekraczać

Maksymalne długości obiegu
DHP-H, DHP-C, DHP-L	Obliczona, maksymalna długość obiegów w m
Wielkość	1 obieg	2 obiegi	3 obiegi	4 obiegi
6	< 390	< 2 x 425	–	–
8	< 300	< 2 x 325	–	–
10	< 270	< 2 x 395	–	–
12	< 190	< 2 x 350	–	–
16	< 70	< 2 x 175	< 3 x 183	4 x 197

A. 690 m

B. 630 m

C. 700 m

D. 650 m

Wybór odpowiedzi 650 m jako maksymalnej długości dwóch obiegów dla pompy ciepła DHP-C o wielkości 8 jest poprawny. Dane w tabeli jasno określają, iż dla tej konkretnej wielkości pompy, długość obiegów nie powinna przekraczać 650 metrów, aby zapewnić efektywność i prawidłowe działanie systemu grzewczego. Przekroczenie tej długości może prowadzić do spadku efektywności energetycznej oraz zwiększenia zużycia energii, co jest niekorzystne zarówno z ekonomicznego, jak i ekologicznego punktu widzenia. W praktyce, odpowiednia długość obiegów ma kluczowe znaczenie dla optymalizacji pracy pompy ciepła, co potwierdzają normy oraz zalecenia branżowe, takie jak te zawarte w dokumentacji producentów i standardach instalacyjnych. Na przykład, zbyt długie obiegi mogą skutkować większym oporem hydraulicznych, co wpływa na obniżenie wydajności systemu i może prowadzić do jego uszkodzenia. Utrzymanie odpowiedniej długości obiegów jest zatem kluczowe dla długotrwałego działania instalacji grzewczej.

Rozpocznij nowy egzamin

Powrót do strony głównej
