Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 7 grudnia 2025 11:45
Data zakończenia: 7 grudnia 2025 12:06

Egzamin zdany!

Wynik: 26/40 punktów (65,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

W trakcie diagnozowania awarii sprzętu RTV zasilanego prądem, należy korzystać z narzędzi

A. posiadających adekwatną izolację dla napięcia

B. charakteryzujących się wysoką odpornością na uszkodzenia mechaniczne

C. wykazujących odporność na wysokie temperatury

D. stworzonych z materiałów ze stali chromoniklowej

Odpowiednia izolacja napięciowa narzędzi używanych podczas diagnostyki sprzętu RTV pod napięciem jest kluczowa dla zapewnienia bezpieczeństwa technika oraz dla właściwego przeprowadzania prób i pomiarów. Narzędzia te powinny posiadać odpowiednie certyfikaty, które potwierdzają ich zdolność do pracy przy określonym napięciu. Na przykład, przy pracy z urządzeniami o napięciu do 1000 V, narzędzia muszą posiadać izolację o napięciu co najmniej 1000 V. Stosowanie narzędzi izolowanych minimalizuje ryzyko porażenia prądem, co jest zgodne z zaleceniami norm międzynarodowych, takich jak IEC 60900, dotyczących narzędzi ręcznych do pracy pod napięciem. Ważne jest, aby technicy pamiętali o regularnym sprawdzaniu stanu izolacji narzędzi, ponieważ ich uszkodzenie, np. pęknięcia lub zużycie, może znacznie zwiększyć ryzyko wypadków. Przykładem mogą być izolowane śrubokręty, które pozwalają na bezpieczne dokonywanie napraw bez ryzyka kontaktu z elementami pod napięciem.

Pytanie 2

Który rodzaj pamięci półprzewodnikowej po zaprogramowaniu powinien być chroniony przed działaniem światła słonecznego, aby zabezpieczyć jej dane?

A. EEPROM

B. SRAM

C. DDR

D. EPROM

EPROM, czyli Erasable Programmable Read-Only Memory, to taki typ pamięci, który po zaprogramowaniu należy chronić przed światłem słonecznym, żeby nie stracić danych. Jest to pamięć, która przechowuje informacje na stałe, ale można ją wymazać, wystawiając na działanie promieniowania UV. Dlatego podczas używania urządzeń z EPROM ważne jest, żeby nie były one narażone na bezpośrednie światło słoneczne, bo to może przypadkowo skasować dane. W praktyce EPROM często stosuje się, kiedy potrzebujemy trwale trzymać dane, jak w systemach wbudowanych czy w elektronice, gdzie programowanie odbywa się wielokrotnie, ale nie wymaga szybkiego dostępu do zmieniających się danych. Warto też wiedzieć, że są standardy techniczne, takie jak JEDEC, które regulują parametry EPROM, by mieć pewność, że działa niezawodnie w różnych zastosowaniach komercyjnych. Zrozumienie tych rzeczy jest kluczowe, zwłaszcza dla projektantów systemów elektronicznych, jeśli chodzi o długoterminowe przechowywanie danych.

Pytanie 3

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 4

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 5

Badanie złącza p-n w tranzystorze bipolarnym można przeprowadzić przy użyciu

A. amperomierza

B. woltomierza

C. watomierza

D. omomierza

Woltomierz, watomierz i amperomierz to fajne przyrządy, ale do badania oporu złącza p-n w tranzystorze bipolarnym się nie nadają. Woltomierz mierzy napięcie, ale w kontekście złącza p-n to nie da nam pełnego obrazu. Może zmierzymy napięcie na złączu, ale to za mało, by stwierdzić, czy działa sprawnie. Watomierz też nie jest pomocny, bo on mierzy moc, a nie opór. Może się przydać w innych sytuacjach, ale nie do oceny samego złącza. Amperomierz bada natężenie prądu i daje jakieś wieści o przepływie prądu przez złącze, ale bez znajomości napięcia jest ciężko stwierdzić, czy złącze działa jak należy. Wiele osób myli te pojęcia, przez co czasem sądzimy, że inne przyrządy nadają się do złącz p-n. Ważne jest, żeby wiedzieć, że do pomiaru oporu potrzebujemy omomierza, który jest jedynym słusznym wyborem w tej sprawie.

Pytanie 6

Zdjęcie przedstawia

A. oscyloskop.

B. zasilacz.

C. mostek Maxwella.

D. generator.

Odpowiedź "generator" jest poprawna, ponieważ urządzenie przedstawione na zdjęciu to generator sygnałów, który jest kluczowym narzędziem w elektronice i telekomunikacji. Generatory sygnałów są wykorzystywane do tworzenia przebiegów elektrycznych w różnych zastosowaniach, takich jak testowanie układów elektronicznych, symulacje, a także edukacja w dziedzinie elektroniki. Na panelu przednim widoczne są elementy takie jak pokrętło regulacji częstotliwości (FREQ RANGE) oraz poziomu sygnału (SIGNAL), które umożliwiają precyzyjne dostosowanie wyjściowego sygnału. W praktyce, generatory są wykorzystywane do wytwarzania sygnałów sinusoidalnych, prostokątnych czy trójkątnych, co jest niezbędne w testowaniu odpowiedzi częstotliwościowej różnych urządzeń. Zgodnie z dobrymi praktykami, użytkowanie generatorów powinno być zgodne z określonymi normami, takimi jak ANSI/ISA-5.1, które definiują standardy dla instrumentów pomiarowych, co zapewnia ich poprawne działanie oraz dokładność pomiarów.

Pytanie 7

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 8

Czujnik kontaktronowy to komponent, który reaguje głównie na zmiany

A. temperatury

B. wilgotności

C. natężenia światła

D. pola magnetycznego

Czujnik kontaktronowy to całkiem ciekawy element. Działa na zasadzie reakcji na zmiany pola magnetycznego. Wygląda to tak, że mamy dwa ferromagnetyczne styki w szklanej rurce, a ta rurka jest wypełniona gazem lub próżnią. Kiedy magnes się zbliża, to pole magnetyczne sprawia, że te styki się zamykają lub otwierają. Jak to się dzieje, generuje sygnał elektryczny. Takie czujniki są często stosowane w alarmach, automatyce budynkowej czy też w różnych urządzeniach w przemyśle. Przykładowo, montuje się je w drzwiach i oknach, żeby informowały, gdy są otwarte lub zamknięte. To jest naprawdę ważne dla bezpieczeństwa. Warto też wspomnieć, że kontaktrony są znane z tego, że są niezawodne i mają długą żywotność, co czyni je bardzo popularnymi rozwiązaniami. Dzięki temu, że są proste w montażu i małe, idealnie nadają się do domowych systemów automatyki i inteligentnych budynków.

Pytanie 9

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 10

Jakie będzie całkowity koszt naprawy odbiornika telewizyjnego, jeżeli czas pracy wynosił 2 godziny, koszt materiałów to 100 zł, a stawka za godzinę pracy technika wynosi 80 zł?

A. 196 zł

B. 212 zł

C. 260 zł

D. 212 zł

Aby obliczyć całkowity koszt naprawy odbiornika telewizyjnego, należy zsumować koszt pracy serwisanta oraz koszt materiałów. W tym przypadku czas naprawy wynosił 2 godziny, a stawka godzinowa serwisanta to 80 zł. Zatem koszt pracy wynosi: 2 godziny * 80 zł/godz. = 160 zł. Koszt materiałów wynosi 100 zł. Całkowity koszt naprawy to: 160 zł (koszt pracy) + 100 zł (koszt materiałów) = 260 zł. Takie podejście jest zgodne z najlepszymi praktykami branżowymi, które zalecają szczegółowe rozliczenie kosztów robocizny oraz materiałów, aby klient miał pełną transparentność wydatków. W przypadku napraw sprzętu elektronicznego, istotne jest także uwzględnienie dodatkowych kosztów, takich jak dojazd serwisanta, jeśli jest to wymagane. Praktyka ta pomaga utrzymać zaufanie klientów oraz zapewnia rzetelność w rozliczeniach.

Pytanie 11

W czujce ruchu podłączonej w konfiguracji 3EOL/NC stwierdzono, że centrala alarmowa nie wykrywa antymaskingu (styk alarmowy – A i sabotażowy – T działają poprawnie). Prawdopodobną przyczyną jest uszkodzenie

A. jednocześnie styków A i T

B. jednocześnie styków A i M

C. styku T

D. styku M

Odpowiedź "styk M" jest prawidłowa, ponieważ w systemie alarmowym z konfiguracją 3EOL/NC styk M odpowiada za funkcję antymaskingu. Antymasking to mechanizm, który zabezpiecza czujki przed próbami ich zakłócania lub manipulacji, co jest kluczowe w systemach bezpieczeństwa. Jeśli styk alarmowy (A) oraz styk sabotażowy (T) działają poprawnie, to uszkodzenie dotyczy właśnie styku M, który jest odpowiedzialny za wykrywanie takich manipulacji. W praktyce oznacza to, że jeśli styk M nie funkcjonuje, czujnik nie zgłosi próby zakłócenia, co stwarza lukę w zabezpieczeniach. Dlatego istotne jest regularne testowanie wszystkich styków w systemach alarmowych zgodnie z zaleceniami producenta. Dobre praktyki zakładają, że w ramach konserwacji należy okresowo sprawdzać działanie funkcji antymaskingu, aby zapewnić pełne bezpieczeństwo chronionych obiektów.

Pytanie 12

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 13

W regulatorze PID podwojono stałą czasową Ti (czas całkowania), co skutkuje

A. wzrostem amplitudy oscylacji

B. brakiem zmian w czasie regulacji

C. zmniejszeniem stabilności układu

D. wydłużeniem czasu regulacji

Zwiększenie stałej czasowej Ti, która odpowiada za czas całkowania w regulatorze PID, bezpośrednio wpływa na wydłużenie czasu regulacji. Stała Ti jest kluczowym parametrem, który określa, jak szybko regulator będzie integrował błąd w systemie. Kiedy Ti jest większe, to regulator będzie wolniej reagował na zmiany w błędzie, co prowadzi do dłuższego czasu odpowiedzi na zakłócenia. W praktyce oznacza to, że system będzie potrzebował więcej czasu na osiągnięcie zadanego poziomu, co jest szczególnie istotne w aplikacjach wymagających precyzyjnej kontroli, takich jak automatyka przemysłowa czy systemy HVAC. Wartości Ti powinny być dostosowywane zgodnie z wymaganiami procesu, a ich nadmierne zwiększenie może prowadzić do opóźnień w reakcji systemu, co jest niekorzystne. W kontekście projektowania systemów automatyki, należy stosować metody dostrajania parametrów PID, takie jak metoda Zieglera-Nicholsa, aby uzyskać optymalne wartości Ti, co pozwoli na efektywniejszą regulację.

Pytanie 14

Zidentyfikowanie usterek w urządzeniach elektronicznych powinno rozpocząć się od weryfikacji

A. bezpieczników

B. diod zabezpieczających

C. tranzystorów

D. elementów biernych

Zaczynając od sprawdzenia tranzystorów, diod zabezpieczających lub elementów biernych, można wpaść w pułapkę, która prowadzi do nieefektywnej diagnostyki. Tranzystory są kluczowymi elementami aktywnymi w układach elektronicznych, ale zaczynanie diagnostyki od nich bez uprzedniego sprawdzenia bezpieczników może być mylące. W przypadku, gdy bezpieczniki są przepalone, tranzystory mogą również ulec uszkodzeniu, a ich testowanie bez wcześniejszej oceny stanu bezpieczników może prowadzić do fałszywych wniosków na temat ich funkcjonalności. Dodatkowo, diody zabezpieczające pełnią istotną rolę w ochronie obwodów, jednak ich uszkodzenie zazwyczaj występuje w wyniku wcześniejszych awarii w obwodzie, więc ich sprawdzanie na początku diagnostyki może być nieproduktywne. Elementy bierne, takie jak rezystory czy kondensatory, są mniej prawdopodobnymi źródłami problemów, jeśli obwód nie jest aktywny. Błędne podejście do lokalizacji uszkodzeń może prowadzić do długotrwałych i kosztownych napraw, dlatego kluczowe jest przestrzeganie dobrych praktyk, takich jak najpierw sprawdzenie bezpieczników, co pozwala szybko zidentyfikować potencjalne źródła problemów w układzie.

Pytanie 15

Jakie typy złączy są stosowane w kamerach IP w systemach monitoringu?

A. SMA

B. BNC

C. RJ11

D. RJ45

Złącza SMA, BNC i RJ11, mimo że są powszechnie używane w różnych aplikacjach technologicznych, nie są odpowiednie w kontekście kamer IP. Złącze SMA jest stosowane głównie w systemach komunikacji bezprzewodowej, jako złącze antenowe, co czyni je nieprzydatnym dla kamer, które wymagają połączenia Ethernetowego do przesyłania danych. Z kolei złącze BNC jest przestarzałym rozwiązaniem stosowanym głównie w analogowych systemach wideo, takich jak kamery CCTV, gdzie obraz jest przesyłany w postaci sygnału analogowego. W systemach IP, które przesyłają dane w formie cyfrowej, wykorzystanie BNC nie jest zalecane, ponieważ nie obsługuje standardów transmisji IP. Złącze RJ11, znane jako złącze telefoniczne, również nie jest odpowiednie dla kamer IP, ponieważ jego zastosowanie ogranicza się do systemów telefonicznych i nie oferuje wystarczającej przepustowości ani możliwości przesyłania sygnału wideo. Wybór niewłaściwego złącza w systemie monitoringu może prowadzić do problemów z jakością obrazu, opóźnieniami oraz brakiem stabilności połączenia, co jest kluczowe w zabezpieczeniach i monitoringu obiektów.

Pytanie 16

Analogowy woltomierz ma skalę od 0 do 100 działek. Jaka jest wartość napięcia, jeżeli pomiar był wykonany w zakresie 200 V, a wskaźnik wskazuje 80 działek?

A. 120 V

B. 80 V

C. 160 V

D. 40 V

Woltomierz analogowy działa na zasadzie wskazywania wartości napięcia na skali w oparciu o wychylenie wskazówki. W przypadku pomiaru w zakresie 200 V, skala analogowa jest wyskalowana na 100 działek, co oznacza, że każda działka odpowiada wartości napięcia równej 2 V (200 V / 100 działek = 2 V/działkę). Jeśli wskazówka wychyla się na 80 działek, to wartość napięcia wynosi 80 działek * 2 V/działkę = 160 V. Przykład ten pokazuje, jak istotne jest zrozumienie skali woltomierza oraz prawidłowe przeliczanie wartości napięcia na podstawie wychylenia. W praktyce, takie pomiary są niezbędne w elektryce i elektronice, gdzie precyzyjne wskazanie napięcia jest kluczowe dla bezpieczeństwa i efektywności systemów. Przestrzeganie odpowiednich standardów pomiarowych, takich jak ISO 9001, jest również ważne w kontekście zapewnienia jakości pomiarów i wiarygodności wyników.

Pytanie 17

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 18

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 19

Umieszczony na urządzeniach elektrycznych piktogram ostrzega serwisanta przed

A. piorunem.

B. zapyleniem.

C. poparzeniem.

D. porażeniem.

Odpowiedź "porażeniem" jest trafna, bo ten piktogram na urządzeniach elektrycznych rzeczywiście ostrzega przed ryzykiem porażenia prądem. W branży elektrotechnicznej mamy ogólne standardy bezpieczeństwa i ten symbol to jedno z podstawowych przypomnień, żeby uważać, gdy pracujemy z urządzeniami na prąd. Takie oznaczenia są bardzo ważne, bo chronią użytkowników i serwisantów przed niebezpieczeństwami, które mogą się zdarzyć, gdy coś jest używane niewłaściwie lub jest uszkodzone. Moim zdaniem, każdy, kto pracuje z elektryką, powinien nie tylko widzieć te znaki, ale też rozumieć, co one oznaczają. Na przykład, w przemyśle, serwisanci muszą nosić odpowiednie środki ochrony i trzymać się zasad bezpieczeństwa, żeby minimalizować ryzyko porażenia.

Pytanie 20

Jakie narzędzie wykorzystuje się do usuwania resztek topnika z płytek drukowanych?

A. pędzelka

B. gąbki

C. wacika

D. ligniny

Wybór gąbki, ligniny lub wacika do usuwania resztek topnika z płytek drukowanych nie jest właściwy z kilku istotnych powodów. Gąbki, mimo że są absorbujące, mogą zostawiać włókna, co jest niepożądane w kontekście precyzyjnych urządzeń elektronicznych. Włókna te mogą stać się źródłem zwarcia lub wpływać na działanie elementów elektronicznych, prowadząc do ich degradacji lub awarii. Lignina, choć może być stosowana w kontekście czyszczenia, nie jest odpowiednia ze względu na swoją szorstkość oraz możliwości zostawiania resztek, co może prowadzić do zanieczyszczenia płytki. Z kolei waciki, które mogą wydawać się praktyczne, także nie są idealnym rozwiązaniem, gdyż ich struktura może zarysować delikatne powierzchnie lub również pozostawić włókna. Każda z tych alternatyw nie spełnia wymogów dotyczących dokładności oraz bezpieczeństwa, które są kluczowe w procesach związanych z elektroniką. Stosowanie niewłaściwych narzędzi czyszczących może prowadzić do uszkodzenia komponentów, co w dłuższej perspektywie generuje dodatkowe koszty i obniża jakość wyrobów. Dlatego w branży elektroniki zdefiniowane są specjalistyczne narzędzia i metody czyszczenia, które zapewniają dokładność oraz minimalizują ryzyko uszkodzeń, a pędzelek jest jednym z najczęściej zalecanych narzędzi w takich sytuacjach.

Pytanie 21

Gdy zachodzi potrzeba połączenia światłowodu ze skrętką, co należy użyć?

A. wzmacniak

B. konwerter

C. koncentrator

D. router

Konwerter to urządzenie, które umożliwia interakcję między różnymi typami mediów transmisyjnych, w tym wypadku między światłowodem a skrętką. Światłowód transmituje dane za pomocą światła, co zapewnia znacznie większe prędkości oraz mniejsze straty sygnału na długich dystansach w porównaniu do skrętki, która wykorzystuje sygnał elektryczny. W praktyce, konwertery światłowodowe są często stosowane w sieciach komputerowych, gdzie metrów kabli światłowodowych nie można bezpośrednio podłączyć do urządzeń korzystających z kabli miedzianych. Przy użyciu konwertera można zrealizować połączenie, które łączy różne segmenty sieci, na przykład w biurach czy dużych obiektach. Standardy, takie jak IEEE 802.3, uwzględniają konwertery w kontekście budowy nowoczesnych sieci, co czyni je istotnym elementem infrastruktury. Dodatkowo, korzystanie z konwerterów pozwala na elastyczne rozbudowywanie sieci oraz adaptację do różnych wymagań technologicznych.

Pytanie 22

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 23

Przy regulacji urządzeń elektronicznych zasilanych energią należy korzystać z narzędzi

A. zasilanych akumulatorowo

B. wykonanych z elastycznych tworzyw sztucznych

C. izolowanych

D. odpornych na wysoką temperaturę

Używanie narzędzi izolowanych podczas pracy z urządzeniami elektronicznymi pod napięciem jest kluczowe dla zapewnienia bezpieczeństwa operatora. Narzędzia te są zaprojektowane w taki sposób, aby minimalizować ryzyko porażenia prądem elektrycznym. Izolacja narzędzi wykonana jest z materiałów, które nie przewodzą prądu, co daje dodatkową ochronę w przypadku kontaktu z przewodzącymi elementami urządzeń. Przykładem mogą być wkrętaki czy szczypce, które posiadają uchwyty pokryte materiałem izolacyjnym, takim jak guma czy plastik. Pracując w środowisku, gdzie istnieje ryzyko wystąpienia napięcia, korzystanie z narzędzi izolowanych jest standardem w branży elektrycznej, zgodnie z normą IEC 60900, która określa wymagania dla narzędzi ręcznych używanych w pracy pod napięciem do 1000 V AC i 1500 V DC. Właściwe użycie takich narzędzi w połączeniu z odzieżą ochronną oraz przestrzeganiem zasad BHP stanowi fundament bezpiecznej pracy z instalacjami elektrycznymi.

Pytanie 24

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 25

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 26

Aby zmierzyć tłumienie w światłowodzie jednomodowym, które urządzenie powinno zostać użyte?

A. wobuloskop

B. reflektometr

C. oscyloskop

D. fotometr

Reflektometria optyczna to technika pomiarowa, która jest kluczowa w ocenie tłumienności światłowodów jednomodowych. Reflektometr, wykorzystujący metodę czasu przelotu (OTDR), umożliwia dokładne pomiary strat sygnału w światłowodzie, co jest istotne dla zapewnienia jakości transmisji danych. Dzięki tej metodzie można identyfikować miejsca uszkodzeń, zagięć i innych anomalii, które mogą wpływać na wydajność sieci. Przykładowo, w trakcie instalacji nowych światłowodów, reflektometr pozwala na szybkie zlokalizowanie ewentualnych problemów, co przyspiesza proces serwisowania i minimalizuje przestoje w komunikacji. Dobre praktyki w branży telekomunikacyjnej zalecają regularne korzystanie z reflektometrów podczas konserwacji sieci, aby utrzymać optymalną jakość sygnału oraz spełniać standardy branżowe, takie jak ITU-T G.652. Reflektometr jest więc niezbędnym narzędziem w pracy techników zajmujących się sieciami optycznymi.

Pytanie 27

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 29

Której klasy wzmacniaczy nie stosuje się do wzmocnienia sygnałów akustycznych, biorąc pod uwagę znaczące zniekształcenia nieliniowe?

A. Klasa B

B. Klasa AB

C. Klasa C

D. Klasa A

Wzmacniacze klasy C są projektowane głównie do pracy w aplikacjach radiowych, gdzie sygnały są modulowane i nie wypadają w zakresie akustycznym. Ich struktura bazuje na pracy w trybie nasycenia, co oznacza, że przełączają się w stan aktywny na krótki czas, co prowadzi do znacznych zniekształceń nieliniowych. Dlatego nie nadają się do wzmacniania sygnałów akustycznych, które wymagają wysokiej jakości i minimalnych zniekształceń. W praktyce, wzmacniacze klasy C są używane w nadajnikach FM oraz w aplikacjach RF, gdzie istotne jest uzyskanie wysokiej efektywności i mocy wyjściowej, jednak zniekształcenia sygnału mogą być tolerowane. W kontekście audio, najlepszym wyborem są wzmacniacze klasy A lub AB, które oferują znacznie lepszą linearność i niższe zniekształcenia, co jest zgodne z dobrymi praktykami w produkcji sprzętu audio.

Pytanie 30

Który z protokołów przesyłania danych umożliwia transmisję różnicową sygnałów?

A. RS-232

B. RS-485

C. GPIB

D. I2C

RS-485 to standard komunikacji szeregowej, który umożliwia różnicową transmisję sygnałów, co oznacza, że dane są przesyłane za pomocą dwóch przewodów, co pozwala na eliminację zakłóceń elektrycznych. W przeciwieństwie do RS-232, który przesyła sygnały jako pojedynczy sygnał względem masy, RS-485 wykorzystuje różnicę napięć pomiędzy dwoma przewodami, co zapewnia lepszą odporność na zakłócenia i możliwość dłuższych połączeń. Przykłady zastosowań RS-485 obejmują systemy automatyki przemysłowej, sieci czujników oraz kontrolę dostępu, gdzie wymagana jest komunikacja na dużych odległościach, nawet do 1200 metrów, oraz obsługa wielu urządzeń w jednej sieci. Standard RS-485 jest szczególnie ceniony w aplikacjach, gdzie istotne jest zachowanie integralności danych w trudnych warunkach elektromagnetycznych. Dobrą praktyką w projektowaniu systemów opartych na RS-485 jest stosowanie odpowiednich terminacji na końcach linii transmisyjnej, co minimalizuje odbicia sygnału i poprawia jakość komunikacji.

Pytanie 31

Przedstawiony na rysunku przyrząd pomiarowy służy do wykonywania pomiarów w

A. instalacjach antenowych.

B. instalacjach zasilających urządzenia.

C. sieciach telewizji kablowej.

D. sieciach komputerowych.

Poprawna odpowiedź to sieci komputerowe, ponieważ przedstawiony na zdjęciu przyrząd to tester kabli sieciowych. Urządzenie to jest kluczowe w diagnostyce i utrzymaniu infrastruktury sieciowej. Tester kabli pozwala na sprawdzenie ciągłości połączeń, identyfikację błędów w okablowaniu oraz testowanie zgodności z normami, takimi jak TIA/EIA-568. Dzięki niemu można szybko zlokalizować problemy, takie jak zwarcia, przerwy czy odwrotne połączenia, co jest niezbędne w utrzymaniu stabilności i wydajności sieci komputerowych. W praktyce, tester kabli jest używany przez techników IT podczas instalacji nowych sieci, a także w trakcie konserwacji istniejących systemów, co zapewnia ich niezawodność. Oprócz tego, urządzenie to przyczynia się do szybszego rozwiązywania problemów, co zmniejsza przestoje i zwiększa efektywność operacyjną.

Pytanie 32

Przedstawiony na rysunku sposób podłączenia komputerów nazywany topologią

A. siatki.

B. gwiazdy.

C. pierścienia.

D. magistrali.

Pomimo że odpowiedzi takie jak pierścień, magistrala i siatka są popularnymi topologiami sieciowymi, każda z nich ma swoje wady oraz zastosowania, które nie pasują do opisanego przypadku. Topologia pierścienia, na przykład, łączy urządzenia w zamknięty cykl, co oznacza, że każda informacja musi przechodzić przez wszystkie węzły, co może prowadzić do opóźnień i większej podatności na awarie. Jeśli jedno urządzenie w pierścieniu przestanie działać, cały system może ulec destabilizacji. Z kolei topologia magistrali polega na podłączeniu wszystkich urządzeń do jednego kabla, co stwarza ryzyko kolizji danych oraz czyni sieć bardziej podatną na przeciążenia, co znacznie utrudnia diagnostykę i utrzymanie. Zastosowanie magistrali wymaga także dużej ostrożności w zarządzaniu długością kabla oraz jego jakością. Natomiast topologia siatki, choć charakteryzuje się dużą redundancją i elastycznością, wiąże się z większymi kosztami ze względu na liczne połączenia między urządzeniami. Osoby udzielające odpowiedzi na to pytanie mogą mylić te topologie z gwiazdą, błędnie zakładając, że różne układy kablowe lub konfiguracje sieciowe są funkcjonalnie tożsame z gwiazdą, co prowadzi do nieporozumień w kontekście ich efektywności i zastosowania w praktyce. Zrozumienie specyfiki każdej z tych topologii oraz ich wpływu na projektowanie sieci jest kluczowe dla efektywnego zarządzania infrastrukturą IT.

Pytanie 33

Co oznacza skrót DISEqC?

A. adapter sieciowy do przesyłania sygnałów satelitarnych

B. konwerter satelitarny przeznaczony do hybrydowych sieci kablowych

C. modulator jedno wstęgowy używany w zbiorczych systemach telewizyjnych

D. protokół komunikacyjny do zarządzania urządzeniami satelitarnymi

DISEqC, czyli Digital Satellite Equipment Control, to taki protokół, który pozwala na łatwiejsze zarządzanie urządzeniami satelitarnymi, jak konwertery i przełączniki. Dzięki temu, co wymyślono w DISEqC, możemy zdalnie sterować tymi urządzeniami za pomocą sygnałów przez kabel współosiowy, co naprawdę ułatwia życie przy konfigurowaniu i używaniu systemów satelitarnych. to nie jest może coś super skomplikowanego, ale żeby korzystać z różnych sygnałów z wielu satelitów, no to DISEqC staje się mega przydatne, bo pozwala nam przełączać się między różnymi kanałami telewizyjnymi czy radiowymi bez potrzeby manualnego grzebania w konwerterach. Co ciekawe, ten standard jest dość powszechny w branży telekomunikacyjnej, więc warto go znać, jeśli chce się działać w tej dziedzinie. Poza tym, DISEqC działa razem z innymi standardami jak DVB-S, co oznacza, że można go używać z wieloma różnymi urządzeniami. Znajomość DISEqC i tego, jak to działa, zdecydowanie ułatwia projektowanie i korzystanie z systemów satelitarnych, według mnie to naprawdę ważne.

Pytanie 34

Na podstawie dołączonej dokumentacji technicznej monitorów LCD określ, jaki typ źródła światła zastosowano do podświetlania matrycy?

Wyświetlacz	TN-film TFT 17''	PVA TFT 19''
Ilość kolorów	16,77 mln	16,77 mln
Przekątna, cale/cm	17,0/43,27	19/48,2
Rozmiar plamki	0,264 mm	0,294 mm
Jasność (typ)	250 cd/m²	250 cd/m²
Rodzaj podświetlenia	2 CCFL	2 CCFL
Kontrast	1000:1	1500:1
Kąt widzenia CR 5:1/CR 10:1 (poziom/pion)	176/170/160/160	178/178/176/176
Czas reakcji matrycy	5 ms	20 ms
Częstotliwość pozioma	31,5÷81,1 kHz	30÷82 kHz
Częstotliwość pionowa	56÷76 Hz	56÷75 Hz
Pasmo przenoszenia	25÷135 MHz	25÷135 MHz
Optymalna rozdzielczość	1280x1024	1280x1024

A. Lasery półprzewodnikowe.

B. Lampy halogenowe.

C. Lampy fluorescencyjne.

D. Lasery gazowe.

Wybór nieodpowiednich żarówek do monitorów LCD często bierze się z braku wiedzy o tym, jak te urządzenia działają. Lampy halogenowe, chociaż czasami używane w innych typach oświetlenia, wcale nie są dobre do podświetlania matryc LCD, bo nagrzewają się za bardzo i wymagają skomplikowanego chłodzenia. W przypadku monitorów LCD użycie halogenów może prowadzić do przegrzewania, co wpływa na ich trwałość oraz obraz. Jeśli chodzi o lasery gazowe czy półprzewodnikowe, to są to nowinki techniczne używane głównie w skanerach lub projektorach, ale w standardowych monitorach LCD raczej się nie pojawiają. Owszem, lasery w monitorach mogłyby być rozważane przy technologiach OLED, ale w LCD to nie ma sensu. Ponadto, mylenie różnych źródeł światła często prowadzi do złych wniosków o wydajności i jakości obrazu. Ważne, żeby zrozumieć zastosowania i ograniczenia różnych technologii, to pomoże lepiej dobierać sprzęt. Na dobrą sprawę można znaleźć w branży wiele wskazówek, które mówią o znaczeniu efektywności źródeł światła w elektronice użytkowej. Dlatego warto poświęcić czas na rozwijanie wiedzy o technologii podświetlenia, żeby lepiej dobierać komponenty w różnych projektach.

Pytanie 35

Jakie urządzenie powinno być użyte wraz z konwerterem satelitarnym typu Quattro do rozprowadzania sygnałów telewizji satelitarnej z jednej anteny do wielu odbiorników TV-SAT?

A. Tuner

B. Modulator

C. Wzmacniacz

D. Multiswitch

Multiswitch jest urządzeniem, które umożliwia dystrybucję sygnału telewizyjnego satelitarnego z jednej anteny do wielu odbiorników telewizyjnych. W przypadku konwerterów typu Quattro, które dostarczają sygnały w czterech pasmach (V/H i Częstotliwości Niskie/Wysokie), multiswitch rozdziela sygnały z konwertera na wiele wyjść, co umożliwia podłączenie kilku tunerów satelitarnych. Umożliwia to jednoczesne oglądanie różnych programów telewizyjnych przez różne odbiorniki. Przykładem zastosowania jest instalacja w budynku wielorodzinnym, gdzie jeden zestaw antenowy i multiswitch pozwalają na obsługę kilku mieszkań. Zgodnie z normami instalacji telewizyjnych, multiswitch powinien być wybierany zgodnie z liczbą odbiorników oraz typem konwertera, co zapewnia optymalne parametry jakości sygnału.

Pytanie 36

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 37

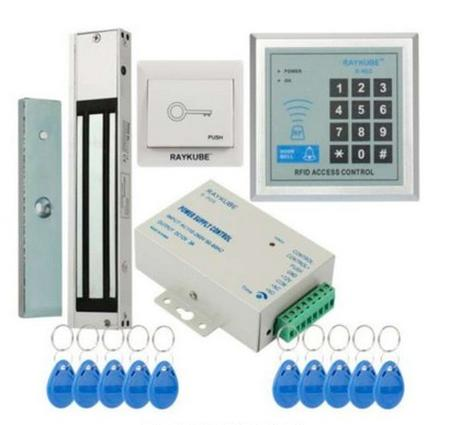

Przedstawiony na rysunku zestaw podzespołów stosuje się w

A. instalacjach telewizji satelitarnej.

B. sieciach automatyki przemysłowej.

C. systemach kontroli dostępu.

D. rozległych sieciach komputerowych.

Poprawna odpowiedź dotyczy systemów kontroli dostępu, w których stosuje się podzespoły przedstawione na zdjęciu, takie jak elektroniczne kłódki, czytniki kart RFID oraz kontrolery dostępu. Systemy te są niezbędne w nowoczesnych rozwiązaniach zabezpieczeń, umożliwiając autoryzację użytkowników oraz monitorowanie dostępu do określonych obszarów. W praktyce, takie rozwiązania stosuje się w biurach, instytucjach publicznych oraz obiektach przemysłowych, gdzie konieczne jest ścisłe kontrolowanie, kto może przebywać w danym miejscu. Warto również zaznaczyć, że systemy kontroli dostępu często integrują się z innymi systemami zabezpieczeń, takimi jak alarmy czy monitoring wizyjny. Przykładem mogą być rozwiązania oparte na normach ISO/IEC 27001, które dotyczą zarządzania bezpieczeństwem informacji, gdzie kontrola dostępu jest kluczowym elementem całego systemu zabezpieczeń. Właściwe wdrożenie tych technologii daje możliwość zarówno zwiększenia bezpieczeństwa, jak i optymalizacji procesów zarządzania dostępem.

Pytanie 38

W kablowej telewizji magistrale optyczne wykorzystywane są do przesyłania sygnałów na znaczne odległości?

A. łączami światłowodowymi

B. kablami koncentrycznymi

C. drogą radiową

D. skretkami telefonicznymi

Odpowiedź 'łączami światłowodowymi' jest prawidłowa, ponieważ magistrale optyczne są kluczowym elementem nowoczesnych systemów telekomunikacyjnych. Wykorzystują one światłowody do przesyłania danych na bardzo dużych odległościach z minimalnymi stratami sygnału. Światłowody działają na zasadzie całkowitego wewnętrznego odbicia, co pozwala na efektywne przekazywanie sygnałów świetlnych. W praktyce, światłowody są wykorzystywane w telekomunikacji do łączenia dużych miast oraz w infrastrukturze internetowej, gdzie wymagane jest przesyłanie dużych ilości danych w krótkim czasie. Standardowe systemy światłowodowe, takie jak ITU-T G.652, zapewniają optymalną wydajność w zakresie transmisji w różnych warunkach. Dzięki zastosowaniu technologii światłowodowej, operatorzy telekomunikacyjni mogą oferować usługi o wysokiej przepustowości, co jest niezbędne w dobie rosnącego zapotrzebowania na szybki internet. Zastosowanie magistrali optycznych w telewizji kablowej pozwala nie tylko na przesył sygnału telewizyjnego, ale także na jednoczesną transmisję danych i głosu, co zwiększa efektywność wykorzystania zasobów infrastrukturalnych.

Pytanie 39

Urządzenie przedstawione na zdjęciu to

A. czujka liniowa.

B. przekaźnik pomocniczy.

C. czujka kontaktronowa.

D. listwa zaciskowa.

W przypadku błędnych odpowiedzi ważne jest zrozumienie, dlaczego wskazane urządzenia nie są czujkami kontaktronowymi. Czujka liniowa, na przykład, jest używana w zupełnie innym kontekście - zazwyczaj monitoruje większe obszary i działa na zasadzie detekcji ruchu w określonym zakresie, co różni się od specyficznej funkcji czujki kontaktronowej. Listwa zaciskowa, z kolei, to urządzenie stosowane do łączenia przewodów elektrycznych, a nie do wykrywania stanu zamknięcia drzwi czy okien. To podejście do bezpieczeństwa jest całkowicie odmienne od tego, które oferuje czujka kontaktronowa. Przekaźnik pomocniczy, chociaż może być częścią systemu alarmowego, pełni zupełnie inną rolę, odpowiadając za przekazywanie sygnałów elektrycznych pomiędzy obwodami. Typowym błędem myślowym jest zatem mylenie funkcji i zastosowania poszczególnych komponentów systemów zabezpieczeń. Każde z wymienionych urządzeń ma swoje specyficzne zastosowanie, a ich niewłaściwe przypisanie do roli czujki kontaktronowej prowadzi do nieporozumień. Aby uniknąć takich błędów, warto zapoznać się z charakterystyką każdego z tych urządzeń oraz ich rolą w systemach zabezpieczeń, co w konsekwencji pozwoli na lepsze dobieranie elementów systemu ochrony.

Pytanie 40

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.
