Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.05 - Użytkowanie obrabiarek skrawających
Data rozpoczęcia: 10 kwietnia 2026 10:33
Data zakończenia: 10 kwietnia 2026 11:08

Egzamin niezdany

Wynik: 19/40 punktów (47,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu— sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Która maszyna jest wykorzystywana w produkcji na dużą skalę lub masowej, przeznaczona do obróbki precyzyjnych otworów o kształtach wielobocznych i wielowypustowych, usuwająca cały nadmiar materiału podczas jednego ruchu narzędzia?

A. Przeciągarka

B. Wiertarka kadłubowa

C. Dłutownica

D. Frezarka pionowa

Wiertarka kadłubowa, choć użyteczna w procesie wiercenia, nie jest odpowiednia do obróbki otworów wielobocznych ani wielowypustowych. Jej główną funkcją jest wiercenie otworów cylindrycznych, co ogranicza jej zastosowanie do prostszych operacji. Frezarka pionowa, z kolei, jest narzędziem do frezowania i najlepiej sprawdza się w obróbce płaskich powierzchni oraz kształtów skomplikowanych, ale nie wykonuje obróbki otworów w sposób efektywny w kontekście wielkoseryjnym. Dłutownica natomiast jest dedykowana do tworzenia rowków i kształtów o określonym profilu, ale również nie jest przeznaczona do skrawania naddatku w jednym przejściu. Wybór niewłaściwej obrabiarki może prowadzić do błędów w produkcji, zwiększenia kosztów oraz wydłużenia czasu realizacji zleceń. Dlatego ważne jest, aby przed podjęciem decyzji o wyborze narzędzia obróbczego dokładnie zrozumieć wymagania technologiczne oraz właściwości obrabianych materiałów, co jest kluczowe w optymalizacji procesów produkcyjnych.

Pytanie 2

W którym elemencie programu sterującego znajduje się informacja dotycząca przesunięcia punktu zerowego?

A. N05 G02 X30 Z-5 I5 K0

B. N05 G96 S120

C. N05 G90 G54

D. N05 G01 X100 F0.10

Wybór odpowiedzi N05 G96 S120 jest błędny, ponieważ ogranicza się jedynie do specyfikacji prędkości obrotowej narzędzia skrawającego. Komenda G96 ustawia prędkość skrawania w trybie stałej prędkości, co jest istotne w kontekście optymalizacji procesu obróbczy, ale nie definiuje przesunięcia punktu zerowego. Analogicznie, N05 G02 X30 Z-5 I5 K0 to polecenie związane z ruchem narzędzia w okręg, które również nie ma związku z przesunięciem punktu zerowego. Komenda G02 oznacza ruch wokół punktu, co może być użyteczne w kontekście obróbki kształtów, ale nie dostarcza informacji o lokalizacji narzędzia w odniesieniu do współrzędnych roboczych. Z kolei odpowiedź N05 G01 X100 F0.10 dotyczy liniowego ruchu narzędzia z określoną prędkością posuwu, co również nie wskazuje na lokalizację punktu zerowego. Typowym błędem w interpretacji tych komend jest nadmierne skupienie na aspekcie ruchu narzędzia, a nie na wstępnym określeniu systemu współrzędnych. W rzeczywistości, przed rozpoczęciem jakiejkolwiek obróbki, kluczowe jest ustalenie punktu zerowego, aby zapewnić precyzyjne i efektywne działanie maszyny. Zrozumienie roli komendy G90 w kontekście systemu współrzędnych jest niezbędne dla prawidłowego programowania CNC.

Pytanie 3

Powierzchnia noża tokarskiego, oznaczona strzałką na rysunku, to powierzchnia

A. przystawienia.

B. przyłożenia.

C. pomocnicza przyłożenia.

D. natarcia.

W odpowiedziach, które nie wskazują na powierzchnię natarcia, znajdują się koncepcje, które mogą być mylące lub nieprawidłowe. Powierzchnia pomocnicza przyłożenia odnosi się do elementów, które nie mają bezpośredniego kontaktu z materiałem obrabianym, co oznacza, że nie uczestniczą w procesie skrawania. Przyłożenie to miejsce, w którym narzędzie stykają się z obrabianym przedmiotem, ale nie wpływa to na proces usuwania materiału. Z kolei powierzchnia przystawienia jest definiowana jako ta, która służy jako odniesienie przy montażu narzędzia, ale także nie jest zaangażowana w skrawanie. Niezrozumienie różnicy między tymi powierzchniami oraz ich funkcjami może prowadzić do nieefektywnego projektowania narzędzi i obróbki, co w efekcie zmniejsza wydajność i jakość produkcji. Zmiana kątów i geometrii narzędzi bez zrozumienia ich wpływu na powierzchnie pracy może prowadzić do szybszej eksploatacji narzędzi i zwiększenia kosztów. Wiedza na temat odpowiednich powierzchni narzędzi skrawających jest kluczowa dla inżynierów i technologów, aby podejmować świadome decyzje dotyczące eksploatacji i konserwacji sprzętu, co bezpośrednio wpływa na zyski i efektywność procesów produkcyjnych.

Pytanie 4

Jakie urządzenie jest używane do mocowania noża tokarskiego oprawkowego na tokarce CNC?

A. głowica narzędziowa

B. podtrzymka stała

C. uchwyt tokarski hydrauliczny

D. tarcza zabierakowa

Uchwyt tokarski hydrauliczny, tarcza zabierakowa oraz podtrzymka stała to elementy, które pełnią istotne funkcje w procesie obróbki na tokarce, jednak nie są dedykowane do mocowania noża tokarskiego oprawkowego w kontekście tokarki CNC. Uchwyt tokarski hydrauliczny jest używany do pewnego mocowania materiału obrabianego, co pozwala na stabilne trzymanie detalu podczas obróbki, ale nie ma bezpośrednio związku z mocowaniem narzędzi skrawających. Tarcza zabierakowa, z kolei, jest często stosowana w klasycznych tokarkach do przekazywania napędu, ale nie jest ona odpowiednia w nowoczesnych systemach CNC, gdzie głowice narzędziowe zajmują się tym zadaniem w sposób bardziej zautomatyzowany i precyzyjny. Podtrzymka stała natomiast ma na celu wspomaganie obróbki długich części, zapewniając ich stabilność, ale nie służy do mocowania narzędzi. Użytkownicy mogą mylić te elementy, myśląc, że wszystkie aspekty obróbki związane są z mocowaniem narzędzi, co prowadzi do nieporozumień. Kluczowe jest zrozumienie, że mocowanie narzędzi wymaga specyficznych rozwiązań, które zapewniają dokładność i powtarzalność, a głowica narzędziowa jest najbardziej odpowiednia do tego celu. Właściwe użycie narzędzi oraz ich mocowanie zgodnie z najlepszymi praktykami w branży znacząco wpływa na jakość detali i efektywność procesów produkcyjnych.

Pytanie 5

Na rysunku przedstawiono zabieg

A. wiercenia.

B. przecinania.

C. toczenia.

D. gwintowania.

Zgadza się, odpowiedź "gwintowania" jest poprawna. Na rysunku widoczny jest symbol "M20x2", który jednoznacznie wskazuje na gwint metryczny o średnicy nominalnej 20 mm i skoku 2 mm. Proces gwintowania polega na wytwarzaniu spiralnych rowków, które umożliwiają łączenie elementów za pomocą śrub, nakrętek lub innych połączeń gwintowych. Gwintowanie jest niezbędne w wielu branżach, takich jak mechanika, budownictwo czy inżynieria, gdzie zapewnia trwałe i stabilne połączenia. W praktyce wykorzystuje się różne metody gwintowania, w tym gwintowanie ręczne oraz maszynowe. W przypadku gwintów metrycznych, standardy ISO 68 i ISO 261 regulują wymiary i tolerancje, co zapewnia ich kompatybilność z innymi elementami. Odpowiednie przygotowanie narzędzi i materiałów jest kluczowe dla uzyskania wysokiej jakości gwintów, co wpływa na bezpieczeństwo i funkcjonalność gotowych wyrobów.

Pytanie 6

Który zespół tokarki konwencjonalnej podlega smarowaniu raz na tydzień? Skorzystaj z danych przedstawionych w tabeli.

Tabela smarowania i konserwacji tokarki konwencjonalnej
Lp.	Zespół smarowany	Gatunek smaru	Sposób smarowania	Częstotliwość
1	Łoże	Olej maszynowy Shell Tonna 33	Smarować przez rozlanie i rozmazanie	Codziennie
2	Śruba pociągowa, półnakrętka	-//-	Smarować przez polanie na całej długości	Codziennie
3	Wspornik śruby pociągowej	-//-	Oliwiarka, smarowniczki kulkowe	Codziennie
4	Koła zębate gitary, wejście wałka	-//-	Oliwiarka, smarowniczka kulkowa wejścia wałka	Raz na tydzień
5	Sanie wzdłużne, poprzeczne, prowadnice, pokrętła, dźwignie	-//-	Oliwiarka, smarowniczki kulkowe	Codziennie
6	Konik, tuleja konika	-//-	Oliwiarka, smarowniczki kulkowe	Codziennie
7	Suport wzdłużny	-//-	Oliwiarka, smarowniczki kulkowe	Codziennie
8	Łożyska silnika elektrycznego	Smar stały ŁT 4	W razie potrzeby lub przy wymianie łożysk	Raz na pół roku

A. Łożyska silnika elektrycznego.

B. Wspornik śruby pociągowej.

C. Suport wzdłużny.

D. Koła zębate gitary.

Koła zębate gitary to kluczowy zespół w mechanizmie tokarki konwencjonalnej, który wymaga regularnego smarowania co tydzień, aby zapewnić bezawaryjną i wydajną pracę urządzenia. W kontekście konserwacji sprzętu, smarowanie tych elementów jest niezwykle istotne dla minimalizacji tarcia i zużycia, co z kolei wpływa na żywotność tokarki. Praktyczne zastosowanie tej wiedzy polega na regularnym sprawdzaniu poziomu smaru oraz stanu technicznego kół zębatych. Warto również zwrócić uwagę na odpowiednie rodzaje smarów rekomendowane przez producentów, które powinny być stosowane zgodnie z ich zaleceniami. Standardy branżowe, takie jak ISO 9001, podkreślają znaczenie regularnej konserwacji maszyn jako kluczowego elementu systemu zarządzania jakością. Niezapewnienie odpowiedniego smarowania może prowadzić do awarii mechanicznych, co narazi zakład na wysokie koszty napraw oraz przestoje w produkcji.

Pytanie 7

Wskazanie mikrometru wynosi

A. 40,87 mm

B. 41,37 mm

C. 40,37 mm

D. 37,40 mm

Niepoprawna odpowiedź może wynikać z nieporozumienia związku między odczytem głównym a wartością na skali noniusza. W przypadku odpowiedzi takich jak 41,37 mm czy 40,37 mm, błąd może być spowodowany niewłaściwym dodawaniem wartości skali lub błędnym identyfikowaniem, która linia na noniuszu odpowiada największej wartości. Z kolei odpowiedź 37,40 mm jest wynikiem błędnego odczytu i kompletnym zignorowaniem wartości głównej, co wskazuje na poważne braki w umiejętności pomiaru. W praktyce, takie błędy mogą prowadzić do znaczących problemów w produkcji, gdzie precyzyjne wymiary są kluczowe dla bezpieczeństwa i funkcjonalności produktów. Użytkownicy muszą zrozumieć, że pomiar mikrometrem wymaga nie tylko technicznych umiejętności, ale również uwagi na detale i zrozumienia, jak różne skale współdziałają ze sobą. Właściwy odczyt skali mikrometru wymaga również praktyki oraz świadomości, że nawet drobne błędy mogą wpłynąć na końcowy wynik pomiaru, co jest szczególnie istotne w kontekście norm ISO dotyczących precyzyjnych pomiarów.

Pytanie 8

Który przyrząd mikrometryczny należy wykorzystać do pomiaru średnicy otworu Ø20?

A. D.

B. C.

C. A.

D. B.

Odpowiedź B jest prawidłowa, ponieważ średnicówka to zaawansowany przyrząd pomiarowy, specjalnie zaprojektowany do precyzyjnego pomiaru średnic wewnętrznych otworów. W przypadku otworu o średnicy Ø20 mm, średnicówka pozwala na uzyskanie dokładnych pomiarów dzięki swojej konstrukcji, która umożliwia dopasowanie do kształtu otworu i minimalizuje ryzyko błędów pomiarowych. W praktyce, średnicówki są wykorzystywane w różnych branżach, w tym w mechanice precyzyjnej, produkcji narzędzi oraz inżynierii, gdzie wymagane są wysokie standardy dokładności. Użycie średnicówki przynosi wiele korzyści, gwarantując dokładność pomiarów oraz zgodność z normami, takimi jak ISO 9001, które wymagają ścisłego przestrzegania procedur pomiarowych.

Pytanie 9

Która tokarka dysponuje pionowym wrzecionem i jest stworzona do obróbki elementów o dużych średnicach, stosunkowo niewielkiej wysokości oraz masie do 200 ton?

A. Wielonożowa

B. Kłowa

C. Karuzelowa

D. Rewolwerowa

Tokarka karuzelowa charakteryzuje się pionowym wrzecionem, co umożliwia efektywną obróbkę dużych i ciężkich przedmiotów. Dzięki swojej konstrukcji, tokarki te są idealne do pracy z detalami o dużej średnicy i niewielkiej wysokości, co czyni je niezastąpionymi w przemyśle ciężkim. Przykłady zastosowania to obróbka elementów takich jak koła zamachowe, dużych wirników czy obudów maszyn. Tokarki karuzelowe są w stanie obsługiwać przedmioty o masie sięgającej 200 ton, co sprawia, że są wykorzystywane w zakładach zajmujących się produkcją i remontem dużych maszyn. Zastosowanie tych tokarek pozwala na zwiększenie wydajności produkcji oraz poprawę jakości obróbki, dzięki precyzyjnemu przemieszczeniu narzędzi w stosunku do obrabianego elementu. W przemyśle, dobrym przykładem standardu jakości w obróbce jest norma ISO 9001, która podkreśla znaczenie efektywności procesów wytwórczych, co jest w pełni realizowane przez tokarki karuzelowe.

Pytanie 10

Na wiertarkach bezpośrednio ustawiany jest posuw, który przypada na

A. sekundę

B. obrót

C. ostrze

D. skok

Wybór odpowiedzi związanych ze skokiem, sekundą czy ostrzem nie oddaje tego, jak naprawdę działają wiertarki. Skok narzędzia, często mylony z posuwem, to ruch, który narzędzie robi w jednym cyklu, a nie do tego, jak posuw jest ustawiany w zależności od obrotów. Przykładowo, ustawienie skoku narzędzia nie uwzględnia jego obrotów, co jest kluczowe podczas obróbki. Z kolei czas w sekundach nie ma bezpośredniego związku z posuwem w kontekście operacji obróbczej. Posuw zawsze wiąże się z obrotami, a nie z czasem. Co do ostrza, to też nie jest prawidłowa odpowiedź, bo ostrze odnosi się do kształtu narzędzia, a nie do mechanizmu posuwu. W praktyce, dobieranie parametrów skrawania powinno brać pod uwagę prędkość obrotową oraz rodzaj wiertła, co pokazuje, jak ważne jest zrozumienie mechaniki narzędzi skrawających w obróbczych procesach. Typowe błędy w myśleniu, które prowadzą do takich błędów, to pomieszanie pojęć dotyczących ruchu liniowego i obrotowego oraz brak znajomości zasad obróbki skrawaniem.

Pytanie 11

Jakie parametry są stosowane do programowania ruchu narzędzia po łuku w tokarkach CNC?

A. R, J

B. J, K

C. I, K

D. R, K

Wybór parametrów R i J, J i K oraz R i K nie jest właściwy w kontekście programowania ruchu narzędzi na tokarce CNC. Parametr R jest używany do określenia promienia łuku, co jest istotne w niektórych operacjach, jednak nie jest wystarczający do precyzyjnego określenia trajektorii narzędzia w trzech wymiarach, co jest kluczowe w toczeniu. Użycie J i K wyklucza I, co jest istotne dla ruchu w kierunku osi X oraz Z. W praktyce, wiele osób mylnie sądzi, że wystarczy określić promień łuku bez uwzględnienia przesunięć w osiach, co może prowadzić do błędów programowania. Błędy myślowe pojawiają się również przy przypuszczeniu, że wszystkie zmienne ruchu można zdefiniować jedynie poprzez promień, co ogranicza możliwości narzędzia i prowadzi do nieprawidłowych trajektorii. W przypadku stosowania parametrów R, K oraz J, nie są one zgodne z najlepszymi praktykami w branży, gdzie dla uzyskania precyzyjnych i powtarzalnych ruchów niezbędne jest pełne zrozumienie i wykorzystanie parametrów I i K. Dlatego, aby skutecznie programować ruch narzędzi w obróbce CNC, kluczowe jest zrozumienie, jak różne parametry wpływają na kształt i trajektorię ruchu oraz ich właściwe zastosowanie zgodnie z normami branżowymi.

Pytanie 12

Maszyna, która dzięki wytaczadłom umożliwia tworzenie otworów o wysokiej precyzji (do piątej klasy dokładności i o niskiej chropowatości powierzchni, Ra ≤ 0,08 mm), to

A. tokarka produkcyjna

B. wytaczarko-frezarka

C. szlifierka do otworów

D. wiertarka promieniowa

Wytaczarko-frezarka to maszyna, która łączy funkcje wytaczarki i frezarki, co pozwala na precyzyjne wykonywanie otworów o wysokiej dokładności oraz małej chropowatości powierzchni. Otwory te mogą osiągać dokładność do piątej klasy i chropowatość powierzchni Ra ≤ 0,08 mm, co czyni wytaczarko-frezarkę idealnym narzędziem w branży produkcyjnej i obróbczej. Przykłady zastosowania obejmują przemysł motoryzacyjny, lotniczy oraz maszynowy, gdzie często zachodzi potrzeba precyzyjnego wytwarzania elementów złożonych z wielu otworami. Użycie wytaczarki-frezarki jest zgodne z zasadami techniki obróbczej i normą ISO 2768, która określa tolerancje wymiarowe i chropowatość powierzchni. Narzędzia te są również szeroko stosowane w prototypowaniu i produkcji małoseryjnej, gdzie wysoka jakość obróbki jest kluczowa dla zachowania standardów oraz niezawodności komponentów.

Pytanie 13

Na rysunku przedstawiono przykładowy zespół posuwu ruchu prostoliniowego. Strzałką oznaczono

A. silnik.

B. sprzęgło.

C. prowadnicę toczną.

D. układ smarowania.

Wybór innej odpowiedzi wskazuje na pewne nieporozumienia dotyczące funkcji i konstrukcji elementów mechanicznych. Prowadnica toczna, choć istotna w układzie ruchu prostoliniowego, pełni zupełnie inną rolę. Jej zadaniem jest prowadzenie ruchu wzdłuż określonej ścieżki, co pozwala na uzyskanie precyzyjnych ruchów. Z kolei silnik jest źródłem napędu, a jego główną funkcją jest przekształcanie energii elektrycznej lub innej formy energii w ruch mechaniczny. Sprzęgło natomiast, służy do łączenia lub rozłączania dwóch elementów napędowych. Zrozumienie, jak te różne komponenty współdziałają w systemie, jest kluczowe dla prawidłowego funkcjonowania maszyny. Błędem w myśleniu jest traktowanie tych elementów jako wymiennych, co prowadzi do nieprawidłowych wniosków. Właściwe rozpoznanie układów mechanicznych i ich funkcji wymaga znajomości zasad inżynierii mechanicznej. W praktyce, brak systemu smarowania może skutkować zwiększoną ilością tarcia, co z kolei prowadzi do szybszego zużycia części, a w konsekwencji do awarii maszyny. Dlatego kluczowe jest zrozumienie, że każdy element ma swoją specyficzną rolę i nie można ich mylić ani traktować jako zamienników.

Pytanie 14

Jakie oznaczenie bloku programu wskazuje na ruch narzędzia po łuku?

A. G03 X20 Z-10 I0 K10

B. G00 X100 Z100

C. G01 A135 Z-100

D. G33 Z4 K1

Wszystkie inne odpowiedzi bazują na błędnym zrozumieniu zasad programowania CNC i nie spełniają kryteriów wymaganych do wykonania ruchu po łuku. Na przykład, G33 Z4 K1 oznacza cykl gwintowania, co jest zupełnie inną funkcjonalnością i nie ma związku z ruchem łukowym. G00 X100 Z100 to kod do szybkiego przesunięcia narzędzia do pozycji X100 i Z100, jednak nie wykonuje on ruchu po łuku, lecz prostoliniowego, co czyni go niewłaściwym dla opisanego zadania. G01 A135 Z-100 to z kolei kod do ruchu liniowego z jednoczesną zmianą kąta, jednak nie odnosi się do łuków ani nie dysponuje odpowiednimi parametrami do ich określenia. Te błędne odpowiedzi wskazują na powszechne nieporozumienia dotyczące różnic między ruchami prostymi, a łukowymi. W programowaniu CNC kluczowe jest zrozumienie, że każdy z kodów G ma przypisaną specyficzną funkcję, a ich niewłaściwe użycie może prowadzić do błędów w obróbce i uszkodzenia narzędzi. Zrozumienie, jak działają poszczególne kody i w jakich kontekstach powinny być stosowane, jest fundamentalne dla efektywnej i bezpiecznej pracy z maszynami CNC.

Pytanie 15

Jakie działania konserwacyjne w obrębie systemu smarowania obrabiarki CNC należy przeprowadzać codziennie?

A. Usuwanie zanieczyszczeń z wkładu filtra końcówki napełniania

B. Czyszczenie filtra ssącego

C. Kontrola poziomu oleju oraz jego uzupełnienie w razie potrzeby

D. Weryfikacja obecności wycieków oleju oraz stanu wszystkich przewodów olejowych

Czyszczenie wkładu filtra końcówki napełniania, sprawdzenie obecności przecieków oleju i stanu wszystkich przewodów olejowych oraz czyszczenie filtra ssącego, choć są to ważne czynności konserwacyjne, nie powinny być wykonywane codziennie w kontekście smarowania obrabiarki CNC. Często myśli się, że regularne czyszczenie filtrów powinno być priorytetem, jednak to nie jest wystarczające, aby zapewnić prawidłowy poziom smarowania. Filtry powinny być czyszczone według określonych harmonogramów, które są dostosowane do intensywności użytkowania maszyny. Z kolei sprawdzanie przewodów olejowych na obecność przecieków powinno być częścią szerszej kontroli okresowej, a nie codziennego nadzoru. Niedostateczne koncentrowanie się na codziennym monitorowaniu stanu oleju może prowadzić do poważnych uszkodzeń maszyny, ponieważ niewystarczająca ilość oleju w układzie smarowania może powodować nadmierne tarcie, co skutkuje przegrzewaniem się elementów, a w konsekwencji ich uszkodzeniem. Ważne jest, aby nie mylić rutynowych kontroli z czynnościami, które mogą być wykonywane sporadycznie, ponieważ regularne kontrolowanie poziomu oleju jest kluczowe dla zapewnienia długotrwałej i efektywnej pracy obrabiarki CNC. Z tego powodu skupienie się na codziennych obowiązkach związanych z monitoringiem stanu oleju jest najlepszym podejściem do konserwacji.

Pytanie 16

Jakie są właściwe etapy obróbcze do wykonania otworu gwintowanego na tokarce uniwersalnej?

A. frezowanie krawędzi, wiercenie, gwintowanie

B. nawiercanie, wiercenie, frezowanie krawędzi, gwintowanie

C. wiercenie, nawiercanie, gwintowanie

D. frezowanie krawędzi, nawiercanie, gwintowanie, wiercenie

Odpowiedź, która wskazuje na kolejność: nawiercanie, wiercenie, fazowanie krawędzi, gwintowanie, jest poprawna ze względu na logiczny przebieg procesu obróbczo-technologicznego. Na początku należy nawiercić otwór, aby uzyskać odpowiednią średnicę, co przygotowuje materiał do następnej operacji. Wiercenie to kluczowy etap, który pozwala na uzyskanie dokładnego wymiaru otworu oraz jego głębokości. Faza krawędziowa jest istotna, gdyż zmniejsza ryzyko uszkodzenia gwintu oraz zapewnia lepszą jakość zakończenia otworu. Wynika to z faktu, że odpowiednie zfazowanie ułatwia wprowadzenie narzędzia do gwintowania, co wpływa na precyzję oraz trwałość gwintu. W odniesieniu do standardów przemysłowych, proces ten jest zgodny z praktykami stosowanymi w obróbce skrawaniem, które podkreślają znaczenie kolejności zabiegów dla uzyskania oczekiwanych rezultatów. Przykładem zastosowania tej sekwencji może być produkcja elementów maszyn, w których wysokie wymagania dotyczące dokładności wymiarowej i jakości gwintów mają kluczowe znaczenie dla ich funkcjonalności.

Pytanie 17

Jakie narzędzie do obróbki służy do wykonywania otworów o różnych kształtach, rowków, płaskich powierzchni oraz bardziej zaawansowanych zewnętrznych kształtów, gdzie narzędzie usuwa cały nadmiar materiału w trakcie jednego cyklu roboczego?

A. Szlifierki

B. Wytaczarki

C. Przeciągarki

D. Tokarki

Przeciągarka to obrabiarka skrawająca, która służy do obróbki otworów kształtowych, rowków, płaszczyzn oraz bardziej złożonych powierzchni zewnętrznych. Działa w sposób, który pozwala na usuwanie naddatków materiału w jednym ruchu roboczym, co czyni ją niezwykle efektywnym narzędziem w obróbce metali. W praktyce, przeciągarki są często wykorzystywane w przemyśle do produkcji precyzyjnych komponentów, takich jak wały, tuleje, czy inne elementy o skomplikowanej geometrii. Zastosowanie przeciągarek jest szczególnie widoczne w branżach, które wymagają wysokiej dokładności, jak motoryzacja czy lotnictwo. Przeciągarka wykorzystuje narzędzie skrawające, które przesuwane jest wzdłuż obrabianego elementu, co pozwala na uzyskanie gładkiej powierzchni oraz precyzyjnych wymiarów. Warto zwrócić uwagę, że dobre praktyki w obsłudze przeciągarek obejmują regularne kontrolowanie stanu narzędzi oraz dbałość o odpowiednie parametry obróbcze, co przekłada się na jakość wykonanych detali.

Pytanie 18

Trzpień tokarski jest wykorzystywany do mocowania oraz ustalania

A. przedmiotu obrabianego, który opiera się na idealnie obrobionym otworze

B. wałków opartych na gwintowanej zewnętrznej powierzchni walcowej

C. tulei, która jest bazowana na zewnętrznej powierzchni walcowej

D. wałów mimośrodowych bazujących na zewnętrznej powierzchni czopa

Trzpień tokarski to narzędzie, które w obróbce skrawaniem pełni ważną rolę, bo służy do mocowania przedmiotów obrabianych, zwłaszcza tych z otworami o konkretnych wymiarach. Jak chodzi o bazowanie na precyzyjnie obrobionym otworze, to rzeczywiście daje to świetne rezultaty, bo zapewnia dokładność i stabilność podczas całego procesu obróbczy. Taki sposób mocowania jest kluczowy, jeśli chcemy produkować detale, które muszą być bardzo precyzyjne, jak na przykład elementy do układów napędowych czy części maszyn. Z własnego doświadczenia mogę powiedzieć, że trzpień tokarski naprawdę ułatwia wyważenie i stabilizację przedmiotów na obrabiarkach. Dzięki temu uzyskujemy lepszą jakość powierzchni i wymiarów. Co więcej, dobre mocowanie minimalizuje ryzyko drgań, które mogą być źródłem błędów w obróbce. W branży stosuje się różne standardy mocowania, ale trzpień tokarski z bazowaniem na otworze to jedna z najpopularniejszych metod, szczególnie przy produkcji seryjnej.

Pytanie 19

Jakie są funkcje modalne używane w programie sterującym, takie jak G00, GO1, G90, G91?

A. zaliczane są do kategorii funkcji wspomagających

B. funkcjonują w zakresie kilku bloków, dopóki nie zostaną anulowane lub zmienione inną funkcją

C. są klasyfikowane jako funkcje maszynowe

D. działają jedynie w bloku, w którym zostały zaprogramowane

Funkcje modalne w programie sterującym, takie jak G00, G01, G90, G91, pełnią kluczową rolę w zarządzaniu ruchem maszyny CNC. Odpowiedź wskazująca, że działają w obszarze wielu bloków, jest prawidłowa, ponieważ te funkcje są zazwyczaj stosowane do określenia ogólnego trybu działania maszyny, który utrzymuje się, dopóki nie zostanie zmieniony przez inną funkcję modalną. Na przykład, G90 ustawia maszynę w trybie programowania absolutnego, co oznacza, że wszystkie współrzędne są interpretowane względem punktu zerowego. Taki tryb pozostaje aktywny przez kolejne bloki kodu, co pozwala na spójne i efektywne programowanie ruchów. Z kolei G00 stosuje się do ruchu szybkim do określonego punktu, a G01 do ruchu z określoną prędkością skrawania. W praktyce oznacza to, że operatorzy mogą efektywnie tworzyć złożone ścieżki ruchu, zmieniając jedynie istotne parametry, co zwiększa produktywność oraz redukuje ryzyko błędów. Dlatego ważne jest, aby znać zasady działania funkcji modalnych w kontekście programowania CNC i stosować je zgodnie z najlepszymi praktykami.

Pytanie 20

Funkcją cieczy chłodząco-smarującej w trakcie obróbki skrawaniem nie jest

A. eliminowanie małych wiórów

B. ochrona strefy skrawania przed wpływem tlenu z atmosfery

C. redukcja tarcia pomiędzy ostrzem skrawającym a obrabianym materiałem

D. podnoszenie efektywności odprowadzania ciepła ze strefy skrawania

Odpowiedź wskazująca, że osłona strefy skrawania przed działaniem tlenu atmosferycznego nie jest zadaniem cieczy chłodząco-smarującej, jest prawidłowa. Ciecze te mają głównie na celu zmniejszenie tarcia między ostrzem skrawającym a materiałem obrabianym, co pozwala na uzyskanie lepszej jakości powierzchni oraz zwiększenie trwałości narzędzi skrawających. Dodatkowo, ich rola obejmuje efektywne odprowadzanie ciepła generowanego podczas obróbki, co zapobiega przegrzewaniu się zarówno narzędzia, jak i obrabianego materiału. Przykładem zastosowania może być wykorzystanie emulsji olejowej w obróbce stali, gdzie odpowiednia ciecz nie tylko chłodzi, ale również smaruje, co minimalizuje zużycie narzędzi. W branży obróbczej standardy, takie jak ISO 1302, podkreślają znaczenie stosowania odpowiednich mediów chłodząco-smarujących w celu poprawy efektywności procesu obróbczego oraz bezpieczeństwa operacji. Zatem, chociaż ochrona przed tlenem jest ważna w kontekście korozji, nie jest bezpośrednio związana z funkcją cieczy chłodząco-smarującej.

Pytanie 21

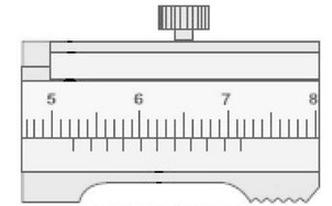

Noniusz suwmiarki przedstawionej na rysunku umożliwia pomiar z dokładnością do

A. 0,05 mm

B. 0,02 mm

C. 0,10 mm

D. 0,01 mm

Wybór odpowiedzi wskazujących na dokładności 0,01 mm, 0,02 mm lub 0,05 mm wynika z powszechnego błędnego założenia, że noniusz suwmiarki oferuje dokładności porównywalne z bardziej precyzyjnymi przyrządami pomiarowymi, takimi jak mikrometry. Rzeczywistość jest jednak taka, że suwmiarki, mimo swojej wszechstronności i użyteczności, są zaprojektowane z myślą o pomiarach o ograniczonej precyzji. Zrozumienie funkcji noniusza jest kluczowe; jego zadaniem jest umożliwienie odczytu wartości pomiarowej z mniejszą jednostką miary, a w przypadku standardowych suwmiarki jego zastosowanie pozwala na uzyskanie precyzji na poziomie 0,10 mm. Warto zwrócić uwagę, że powszechnie stosowane przekroczenie granicy dokładności może prowadzić do błędnych wyników, co jest szczególnie niepożądane w branżach wymagających ścisłych tolerancji. Innym częstym błędem jest nadmierna pewność co do możliwości pomiarowych narzędzi, co może skłonić do ignorowania rzeczywistych ograniczeń suwmiarki. Ponadto, w praktyce, nieprawidłowe ustawienie narzędzia podczas pomiaru także może skutkować odczytem, który sugeruje większą dokładność niż ta, którą faktycznie oferuje narzędzie. Wnioskując, kluczowe jest zarówno zrozumienie, jak i umiejętność dostosowania narzędzi pomiarowych do ich rzeczywistych zdolności, aby uniknąć błędnych interpretacji związanych z jakością pomiarów.

Pytanie 22

Przesunięcie suwaka jest jednym z kluczowych parametrów opisujących

A. wiertarkę

B. dłutownicę

C. szlifierkę

D. frezarkę

Wybór odpowiedzi dotyczącej wiertarki, szlifierki czy frezarki wskazuje na nieporozumienie związane z funkcjonalnością tych narzędzi. Wiertarka, choć jest maszyną skrawającą, nie posiada skoku suwaka w takim sensie, jak ma to miejsce w dłutownicy. Wiertarka wykonuje ruch obrotowy, w którym narzędzie skrawające porusza się w osi wiertła, a nie wzdłuż skoku. Szlifierki natomiast skupiają się na procesach wygładzania powierzchni poprzez ruch obrotowy oraz posuw, a nie na ruchu prostoliniowym, co wyklucza zastosowanie skoku suwaka w kontekście ich funkcjonowania. Frezarki również różnią się od dłutownic, ponieważ w ich przypadku narzędzie wykonuje ruch obrotowy, a dodatkowe posuwy są realizowane w inny sposób. Dobrze jest również zauważyć, że w terminologii najlepszych praktyk inżynieryjnych, precyzyjne zrozumienie parametrów technicznych narzędzi skrawających, takich jak skok suwaka, jest kluczowe dla efektywności procesów produkcyjnych. Nieodpowiednie przypisanie tych cech do maszyn, które ich nie posiadają, może prowadzić do nieefektywności operacyjnej oraz błędów w planowaniu produkcji.

Pytanie 23

Do obliczenia prędkości obrotowej należy zastosować wzór oznaczony literą

A. A.

B. C.

C. D.

D. B.

Wybór innych liter jako odpowiedzi sugeruje błędne podejście do analizy zagadnienia prędkości obrotowej. Wiele osób myli pojęcie prędkości obrotowej z prędkością liniową, co prowadzi do stosowania niewłaściwych wzorów. Przykładowo, stosowanie wzorów, które nie uwzględniają średnicy elementu, może prowadzić do istotnych błędów w obliczeniach. Istnieje także powszechne nieporozumienie dotyczące jednostek miary, gdzie niektórzy pomijają konwersję jednostek przy obliczeniach prędkości obrotowej, co może spowodować mylne wyniki. Warto również zauważyć, że wiele osób zapomina o uwzględnieniu kontekstu zastosowania danego wzoru, co jest niezwykle istotne w inżynierii. Przykładem może być analiza układów mechanicznych, gdzie prędkość obrotowa wpływa na parametry takie jak moment obrotowy czy obciążenie, a niewłaściwe obliczenia mogą prowadzić do awarii lub uszkodzeń urządzeń. Dlatego kluczowe jest zrozumienie zależności między prędkościami oraz odpowiednie dobieranie wzorów, co jest zgodne z dobrymi praktykami inżynieryjnymi.

Pytanie 24

Przesunięcie punktu odniesienia dla obrabianego elementu jest realizowane dzięki funkcji

A. G42

B. G53

C. G54

D. G41

Wybór G53, G42 lub G41 jako odpowiedzi na pytanie dotyczące przesunięcia punktu zerowego przedmiotu obrabianego zaprzecza fundamentalnym zasadom programowania CNC. Funkcja G53 oznacza "przejście do układu współrzędnych maszyny" i służy do przemieszczenia narzędzia do pozycji zerowej układu, co nie ma na celu ustawienia punktu odniesienia dla obróbki konkretnego detalu. Użycie G53 w kontekście przesunięcia punktu zerowego jest więc nieprawidłowe, ponieważ zamiast definiowania lokalizacji dla obróbki, nakazuje maszynie przejście do pozycji bazowej. Z kolei G42 i G41 są funkcjami służącymi do kompensacji promienia narzędzia podczas obróbki, co odnosi się do korekcji trajektorii narzędzia w sytuacji, gdy jest ono wykorzystywane w procesach takich jak frezowanie. Te funkcje pozwalają na precyzyjne dostosowanie ścieżki narzędzia w zależności od kształtu obrabianego elementu, ale nie mają zastosowania w kontekście przesunięcia zerowego. Dlatego, błędne wnioski oparte na tych funkcjach mogą prowadzić do nieefektywnej obróbki oraz błędów w realizacji zadań, co podkreśla konieczność zrozumienia podstawowych różnic między tymi funkcjami a G54, która jest właściwym narzędziem do definiowania punktów zerowych dla detali. Właściwe zrozumienie funkcji G54 oraz jej odmienności w stosunku do G53, G41 i G42 jest kluczowe dla efektywnego programowania i zapewnienia wysokiej jakości obróbki.

Pytanie 25

Położenie punktu zerowego formy obrabianej określa się przy użyciu funkcji

A. G63

B. G04

C. G33

D. G54

Funkcje G63, G04 i G33 nie są związane z definiowaniem położenia punktu zerowego przedmiotu obrabianego, co może prowadzić do nieporozumień w kontekście programowania maszyn CNC. G63 oznacza cykl gwintowania, który wykorzystuje specjalne algorytmy do precyzyjnego wytwarzania gwintów na obrabianych przedmiotach. Użycie tej funkcji bez zrozumienia jej przeznaczenia może skutkować błędami w obróbce, ponieważ zmienia sposób, w jaki narzędzie działa w stosunku do materiału. G04 to funkcja opóźnienia, która jest używana do zatrzymywania maszyny na określony czas; jej zastosowanie w kontekście pracy z punktami zerowymi jest niewłaściwe, gdyż nie wpływa na ich ustawienie, a jedynie na czas wykonania operacji. Z kolei G33 jest funkcją do gwintowania, która umożliwia wykonywanie gwintów prostych w materiałach, ale również nie ma związku z położeniem punktu zerowego. Typowym błędem w myśleniu jest mylenie różnych funkcji G i przypisywanie im nieodpowiednich ról w procesie obróbczy. Każda funkcja G ma swoje specyficzne zastosowanie, które należy znać i rozumieć, aby skutecznie posługiwać się maszynami CNC. Właściwe programowanie wymaga znajomości wszystkich funkcji i ich zastosowania w kontekście obróbczych operacji, co pozwala na optymalizację procesów oraz uniknięcie kosztownych błędów.

Pytanie 26

Łożyska silnika elektrycznego tokarki uniwersalnej według przedstawionej instrukcji smarowania należy konserwować

Lp.	Zespół smarowany	Gatunek smaru	Sposób smarowania	Częstotliwość
1	Łoże	Olej maszynowy Shell Tonna 33	Smarować przez rozlanie i rozmazanie.	Codziennie
2	Śruba pociągowa, nakrętka pod nakrętką	--//--	Smarować przez polanie na całej długości	Codziennie
3	Prowadnik śruby pociągowej	--//--	Oliwiarka smarowniczki kulkowe	Codziennie
4	Koła zębate gitara, wejście wałka	--//--	Oliwiarka smarowniczka kulkowa wejścia wałka	Raz na tydzień
5	Sanie wzdłużne, poprzeczne, prowadnice, pokrętła, dźwignie	--//--	Oliwiarka smarowniczki kulkowe	Codziennie
6	Konik tuleja konika	--//--	Oliwiarka smarowniczki kulkowe	Codziennie
7	Suport wzdłużny mechanizmy	Olej maszynowy Shell Tonna 33	Oliwiarka smarowniczki kulkowe	Codziennie
8	Wrzeciennik	Olej maszynowy Shell Tellus 22	Wypełnić korpus wrzeciennika	Wymiana co dwa miesiące eksploatacji
9	Wrzeciennik (pozostałe modele)	--//--	Oliwiarka ( po zdjęciu pokrywy górnej lub bocznej )	Raz na tydzień
10	Łożyska silnika elektrycznego	Smar stały LT 4	W razie potrzeby lub przy wymianie łożysk	Raz na pół roku

A. raz na tydzień.

B. codziennie.

C. raz na pół roku.

D. raz na dwa miesiące.

Odpowiedź "raz na pół roku" jest poprawna, ponieważ zgodnie z instrukcją smarowania dla łożysk silnika elektrycznego tokarki uniwersalnej, konserwacja tych elementów powinna odbywać się co pół roku. Regularne przeglądy oraz smarowanie łożysk są kluczowe dla zapewnienia ich prawidłowego działania oraz wydłużenia ich żywotności. W przypadku tokarek, które są intensywnie eksploatowane, odpowiednie smarowanie przyczynia się do zmniejszenia tarcia oraz zużycia, co ma bezpośredni wpływ na precyzję obróbki. W praktyce, wiele zakładów stosuje harmonogramy konserwacji, które uwzględniają nie tylko smarowanie, ale również kontrolę stanu łożysk oraz ich wymianę w przypadku wykrycia uszkodzeń. Przykładowo, jeśli łożysko nie jest odpowiednio smarowane, może dojść do przegrzewania, co prowadzi do uszkodzeń i w konsekwencji awarii maszyny. Dlatego tak ważne jest przestrzeganie zaleceń producenta dotyczących konserwacji.

Pytanie 27

W jakiej maszynie używane jest narzędzie o formie koła zębatego?

A. W frezarce obwiedniowej

B. W przeciągarce

C. W dłutownicy Fellowsa

D. W dłutownicy Maaga

Freza obwiedniowa, dłutownica Maaga i przeciągarka to maszyny, które stosują zupełnie różne mechanizmy i narzędzia do obróbki materiałów. Frezarka obwiedniowa służy głównie do obróbki powierzchniowej i krawędziowej, wykorzystując narzędzia frezerskie, które działają na zasadzie obrotu, a nie dłutowania, które charakteryzuje się procesem wycinania z materiału za pomocą narzędzia o zębatym kształcie. W dłutownicy Maaga, narzędzia są przystosowane do długich i wąskich wgłębień, co również nie wiąże się z zastosowaniem kół zębatych. Przeciągarka, z kolei, koncentruje się na kształtowaniu prętów i rur, a nie na obróbce przy użyciu narzędzi w kształcie koła zębatego. Typowym błędem jest pomylenie rodzajów obróbek i narzędzi, co może prowadzić do nieprawidłowych wniosków na temat zastosowań danych maszyn. Ważne jest zrozumienie podstawowych różnic w technologii obróbczej oraz odpowiednich zastosowań narzędzi, co ma kluczowe znaczenie w inżynierii mechanicznej i zapewnieniu jakości procesów produkcyjnych.

Pytanie 28

Na podstawie oznaczeń zamieszczonych na rysunku określ sposób ustalenia i zamocowania odkuwki.

A. W mechanicznym uchwycie trój szczękowym z trzpieniem stałym.

B. W uchwycie ręcznym z zabierakiem samozaciskającym.

C. W hydraulicznym uchwycie z podparciem kłem obrotowym.

D. W uchwycie trój szczękowym z kłem stałym.

Wprowadzenie do tematu różnych rodzajów uchwytów i ich zastosowania w obróbce może pomóc zrozumieć, dlaczego inne odpowiedzi są niewłaściwe. Uchwyty trój szczękowe z kłem stałym charakteryzują się tym, że ich konstrukcja nie pozwala na elastyczne dostosowanie do kształtu obrabianego elementu, co może prowadzić do nierównomiernego rozkładu sił mocujących. Taki sposób mocowania jest zatem bardziej odpowiedni dla prostych kształtów, co w przypadku odkuwek może być niewystarczające. Uchwyty ręczne z zabierakiem samozaciskającym, mimo że mogą być wygodne w użyciu, są bardziej odpowiednie dla mniejszych elementów, a ich stosowanie w kontekście odkuwek, które wymagają stabilności, może prowadzić do zwiększonego ryzyka niewłaściwego zamocowania i związanych z tym błędów. Z kolei hydrauliczne uchwyty z podparciem kłem obrotowym, choć oferują pewne zalety w zakresie dostosowania się do różnych kształtów, mogą być zbyt skomplikowane w zastosowaniach, gdzie wymagana jest stała oś obrotu. Niekiedy stosowanie takich uchwytów może prowadzić do dodatkowych kosztów i obciążeń, które w kontekście prostych operacji obróbczych są zbędne. W przemyśle należy kierować się dobrymi praktykami, które preferują mechaniczne uchwyty trój szczękowe z trzpieniem stałym dla zapewnienia optymalnych warunków obróbczych.

Pytanie 29

W przypadku produkcji masowej elementów o kształcie tulei, jakie narzędzia powinno się wykorzystać?

A. tokarki uniwersalne

B. tokarki rewolwerowe

C. automaty tokarskie

D. tokarki karuzelowe

Automaty tokarskie to specjalistyczne maszyny, które są niezwykle efektywne w produkcji masowej części cylindrycznych, takich jak tuleje. Ich główną zaletą jest zdolność do automatyzacji wielu procesów obróbczych, co prowadzi do znacznego zwiększenia wydajności produkcji. Dzięki zastosowaniu automatycznych tokarek, możliwe jest przeprowadzanie operacji takich jak toczenie, gwintowanie, czy wiercenie w jednym cyklu produkcyjnym. Maszyny te są projektowane z myślą o dużych seriach, co minimalizuje czas przestoju i zwiększa dokładność produkcji. Przykładowo, w przemyśle motoryzacyjnym, automaty tokarskie są powszechnie wykorzystywane do wytwarzania elementów silników, w których precyzja i powtarzalność są kluczowe. Warto również podkreślić, że automaty tokarskie pozwalają na wykorzystanie zautomatyzowanych systemów załadunku i rozładunku, co dodatkowo zwiększa ich efektywność. W standardach branżowych, takich jak ISO 9001, wskazuje się na znaczenie automatyzacji procesów produkcyjnych w celu podniesienia jakości i wydajności produkcji.

Pytanie 30

Który blok przedstawionego programu należy edytować, aby zmienić prędkość obrotową wrzeciona tokarkiCNC?

N005 G90 G54 X0 Z120

N010 T0202

N015 S680 M04

N020 G00 X60 Z0

N025 G01 X-2 F.1

A. N015

B. N005

C. N025

D. N010

Odpowiedź N015 jest poprawna, ponieważ w programowaniu maszyn CNC prędkość obrotowa wrzeciona jest definiowana za pomocą kodu S, który znajduje się w odpowiednim bloku programu. W przypadku bloku N015 zauważamy, że zawiera on kod S680, co oznacza prędkość obrotową wrzeciona ustawioną na 680 obrotów na minutę. Aby dostosować tę prędkość do wymagań konkretnego procesu obróbczy, wystarczy edytować wartość tego parametru. W praktyce, zmiana prędkości obrotowej wrzeciona ma kluczowe znaczenie dla efektywności procesu obróbki, ponieważ różne materiały oraz rodzaje narzędzi wymagają różnych prędkości obrotowych dla optymalnych wyników. Na przykład, obrabiając stal nierdzewną, często zaleca się wyższe prędkości obrotowe w porównaniu do obróbki aluminium, co pozwala na zminimalizowanie zużycia narzędzi i uzyskanie lepszej jakości powierzchni. Zrozumienie, jak edytować odpowiednie bloki w programie CNC, jest kluczowe dla każdego operatora, co podkreśla znaczenie umiejętności w zakresie programowania maszyn CNC i przepisów dotyczących obróbki skrawaniem.

Pytanie 31

W którym bloku należy dokonać zmian w celu korekty wartości posuwu?

N05 G90 G95 G54

N10 T0101 S150 F200

N15 G0 X100 Z120 M04

N20 G1 Z80

A. N15

B. N20

C. N10

D. N05

Odpowiedź N10 jest poprawna, ponieważ to w tym bloku znajduje się kod S150, który jest odpowiedzialny za ustawienie wartości posuwu na 150 mm/min. W kontekście programowania maszyn CNC, umiejscowienie parametru posuwu w odpowiednim bloku jest kluczowe dla osiągnięcia pożądanej jakości obróbki. Wartości posuwu mają bezpośredni wpływ na czas obróbki oraz na jakość powierzchni obrabianych elementów. Zbyt wysoka wartość posuwu może prowadzić do zjawiska zwanego "wibracjami", co z kolei wpływa na dokładność wymiarową detali. Z drugiej strony, zbyt niski posuw może wydłużyć czas produkcji, co jest nieefektywne. Dlatego ważne jest, aby być biegłym w identyfikacji i edytowaniu takich parametrów w programach CNC, co jest standardem w branży i powinno być częścią każdego procesu programowania. W praktyce, zmiany w bloku N10 mogą być realizowane w programach CAD/CAM, gdzie użytkownik ma możliwość dostosowania parametrów obróbczych, co pozwala na optymalizację procesu produkcyjnego.

Pytanie 32

Jaką wartość powinien mieć posuw minutowy (v_f) podczas frezowania narzędziem frezarskim z sześcioma ostrzami (z = 6), gdy zalecany posuw wynosi f_z = 0,2 mm/ostrze, a prędkość obrotowa freza to n = 600 min^-1?
Użyj wzoru: v_f= f_zz n

A. 1,2 mm/min

B. 3600 mm/min

C. 120 mm/min

D. 720 mm/min

Wartości posuwu minutowego, takie jak 120 mm/min, 1,2 mm/min czy 3600 mm/min, mogą wydawać się atrakcyjne, ale nie są zgodne z rzeczywistością obliczeń opartych na zastosowanej formule. Wybór posuwu minutowego nie może być dokonywany w oderwaniu od parametrów, takich jak liczba ostrzy, posuw na ostrze oraz liczba obrotów. W przypadku błędnych odpowiedzi, np. 120 mm/min, można zauważyć, że ta wartość jest znacznie zaniżona w kontekście obliczeń. Przy zbyt niskim posuwie występuje ryzyko, że proces frezowania będzie nieefektywny, co prowadzi do marnotrawstwa czasu i materiałów. Z kolei odpowiedź 1,2 mm/min to praktycznie śladowa wartość, która w kontekście obróbczej technologii nie ma sensu, ponieważ taka prędkość jest zbyt mała, co skutkowałoby brakiem efektywności operacji skrawania oraz znacznie wydłużonym czasem obróbki. Odpowiedź 3600 mm/min to natomiast wartość skrajnie wygórowana, co mogłoby prowadzić do zniszczenia narzędzia oraz obrabianego materiału w wyniku nadmiernych obciążeń. Kluczowe jest zrozumienie, że dobór posuwu minutowego musi być zgodny z przyjętymi zasadami technologicznymi i praktykami inżynierskimi, a także z wymaganiami konkretnych procesów obróbczych.

Pytanie 33

Który typ obróbki skrawaniem polega na wykonaniu delikatnego wgłębienia w materiale, aby ułatwić prowadzenie wiertła?

A. Nawiercanie

B. Pogłębianie

C. Powiercanie

D. Rozwiercanie

Nawiercanie to proces obróbczy, który polega na wykonaniu otworu w materiale, zazwyczaj w celu umożliwienia dalszej obróbki lub instalacji elementów. W kontekście zadania, nawiercanie polega na stworzeniu lekkiego wgłębienia, które służy jako prowadnica dla wiertła. Jest to kluczowy etap, który zwiększa precyzję i stabilność wiercenia, minimalizując ryzyko poślizgu wiertła oraz błędów w osiowaniu otworu. Przykładem zastosowania nawiercania może być przygotowanie do wkręcania śrub lub montażu kołków rozporowych, gdzie precyzyjne umiejscowienie otworu ma kluczowe znaczenie dla późniejszej jakości montażu. W praktyce, nawiertka często jest stosowana w produkcji maszynowej, budownictwie oraz w rzemiośle, a jej odpowiednie stosowanie jest zgodne z zaleceniami norm ISO dotyczących obróbki skrawaniem, co pozwala na zachowanie wysokiej jakości wyrobów oraz efektywności procesów produkcyjnych.

Pytanie 34

Przesunięcie poprzeczne osi konika wykorzystuje się przy toczeniu

A. gwintów walcowych zewnętrznych

B. gwintów walcowych wewnętrznych

C. stożków krótkich o dużej zbieżności

D. stożków długich o małej zbieżności

Odpowiedź dotycząca przesunięcia poprzecznego osi konika przy toczeniu stożków długich o małej zbieżności jest jak najbardziej na miejscu. Ta technika naprawdę pomaga uzyskać lepsze wymiary i jakość obrabianej powierzchni. Kiedy toczenie stożków jest w grze, to przesunięcie poprzeczne daje możliwość precyzyjnego ustawienia kątów i średnic, co jest kluczowe, gdy produkujemy elementy, które muszą spełniać określone normy, jak chociażby złącza cylindryczne. Z moich doświadczeń wynika, że stosując to przesunięcie, operator może lepiej dostosować kąt toczenia do tego, czego wymaga projekt. Dzięki temu cała obróbka jest bardziej efektywna i ryzyko popełnienia jakichś błędów spada. To podejście jest zgodne z nowoczesnymi metodami obróbki skrawaniem, gdzie dopasowanie i jakość detali są mega ważne, szczególnie w takich branżach jak motoryzacja czy lotnictwo, gdzie tolerancje są naprawdę wąskie. Warto też zaznaczyć, że umiejętność odpowiedniego ustawienia osi konika to coś, co każdy operator tokarek powinien mieć w swoim toolboxie, żeby działać zgodnie z najlepszymi praktykami.

Pytanie 35

Gdzie można znaleźć informacje na temat sposobu przesuwania konika w obrabiarce CNC?

A. instrukcji dotyczącej smarowania maszyny.

B. instrukcji BHP dotyczącej obrabiarki.

C. DTR obrabiarki.

D. dokumentacji technologicznej danej części.

DTR, czyli dokumentacja techniczna ruchu, zawiera istotne informacje dotyczące obsługi i użytkowania obrabiarek CNC. W kontekście przesuwu konika, DTR dostarcza szczegółowych danych na temat parametrów ruchu, takich jak prędkość przesuwu, przyspieszenia oraz ewentualne ograniczenia związane z bezpieczeństwem i precyzją pracy maszyny. W praktyce, operatorzy korzystają z DTR, aby dostosować ustawienia maszyny do specyfiki wykonywanych operacji, co zwiększa efektywność produkcji oraz zapewnia wysoką jakość obróbki. Ponadto, DTR jest zgodna z normami branżowymi, które podkreślają znaczenie dokumentacji operacyjnej w zapewnieniu zgodności z procedurami BHP oraz efektywnością pracy. Przykładowo, jeśli operator ma do czynienia z obróbką skomplikowanych kształtów, znajomość parametrów przesuwu konika z DTR pozwala na optymalizację procesu, co przekłada się na oszczędność czasu i materiału. Rozumienie DTR oraz umiejętność interpretacji zawartych w niej danych to kluczowe kompetencje dla każdego specjalisty w dziedzinie obróbki skrawaniem.

Pytanie 36

W warunkach obróbczych najlepiej chropowatość frezowanej powierzchni ocenić przy użyciu

A. wzorców chropowatości

B. passametry

C. czujnika zegarowego

D. profilometru optycznego

Czujnik zegarowy, choć może być używany do pomiarów długości czy odchyleń, nie jest narzędziem dedykowanym do oceny chropowatości powierzchni. Jego zastosowanie w tej dziedzinie może prowadzić do nieprecyzyjnych wyników, ponieważ czujnik zegarowy nie jest w stanie uchwycić drobnych nierówności i szczegółów geometrii powierzchni. Przemierzanie powierzchni czujnikiem nie dostarcza informacji o parametrach chropowatości zgodnie z normami. Passametr, jako przyrząd pomiarowy, służy głównie do pomiaru długości i średnic, a nie do analizy chropowatości. Zastosowanie passametru w tym kontekście jest dużym uproszczeniem, które może prowadzić do błędnych wniosków o jakości obrabianego materiału. Profilometr optyczny, z drugiej strony, jest rzeczywiście zaawansowanym narzędziem do pomiaru chropowatości, jednak ze względu na wysokie koszty oraz złożoność, nie jest tak powszechnie stosowany jak wzorce chropowatości. Ogólnie rzecz biorąc, niepoprawne podejścia wynikają z braku zrozumienia różnic pomiędzy narzędziami pomiarowymi oraz ich specyficznych zastosowań. Niezrozumienie norm i standardów dotyczących pomiaru chropowatości może prowadzić do błędnej oceny jakości produktów, co w dłuższym okresie wpływa na wydajność i bezpieczeństwo procesu produkcyjnego.

Pytanie 37

Przedstawiony na rysunku sprawdzian służy do kontroli wykonania

A. gwintów.

B. wałków.

C. kątów.

D. otworów.

Przedstawiony na rysunku sprawdzian szczękowy to zaawansowane narzędzie pomiarowe, które służy do precyzyjnej kontroli wymiarów wałków. Jest to kluczowy element w obróbce mechanicznej, gdzie dokładność wymiarowa jest niezbędna dla zapewnienia odpowiedniego funkcjonowania komponentów w maszynach i urządzeniach. Sprawdzian ten wyposażony jest w szczęki, które doskonale dopasowują się do kształtu wałka, umożliwiając dokładne pomiary jego średnicy. W praktyce, stosowanie sprawdzianu szczękowego pozwala na szybkie i efektywne weryfikowanie tolerancji wymiarowych, co jest szczególnie istotne w branżach takich jak motoryzacja, lotnictwo czy przemysł maszynowy, gdzie precyzja jest kluczowa. Zgodnie z normami ISO, stosowanie odpowiednich narzędzi pomiarowych, takich jak sprawdziany szczękowe, jest zalecane w celu zapewnienia jakości produkcji oraz zgodności z wymaganiami technicznymi. Właściwe użycie tego narzędzia może znacząco wpłynąć na wydajność procesu produkcyjnego oraz jakość finalnych produktów.

Pytanie 38

Zabierak chomątkowy jest wykorzystywany do przekazywania momentu obrotowego na

A. przeciągarce

B. frezarce

C. tokarce

D. dłutownicy

Zabierak chomątkowy, znany również jako zabierak do tokarzy, jest kluczowym elementem w obrabiarkach typu tokarce. Jego główną funkcją jest przenoszenie momentu obrotowego z wrzeciona na obrabiany materiał. W tokarce, zabierak umożliwia precyzyjne obrabianie materiałów poprzez wywieranie odpowiedniego nacisku i przyspieszenia. Przykładowo, podczas obróbki metalu w procesie toczenia, zabierak chomątkowy zapewnia stabilność oraz dokładność cięcia, co przekłada się na wysoką jakość wyprodukowanych elementów. W kontekście standardów branżowych, zastosowanie zabieraka chomątkowego jest zgodne z normami ISO dotyczącymi obrabiarek, które podkreślają znaczenie precyzyjnego przenoszenia momentu obrotowego. Dodatkowo, przy odpowiednim doborze i konserwacji zabieraka, można znacząco zwiększyć żywotność narzędzi i efektywność procesu obróbczo.

Pytanie 39

Podczas obróbki części przedstawionej na rysunku obrabiarkę należy uzbroić w

A. uchwyt trój szczękowy ze szczękami wewnętrznymi z mocowaniem pneumatycznym.

B. uchwyt trój szczękowy ze szczękami wewnętrznymi z mocowaniem ręcznym.

C. trzpień rozprężny.

D. podtrzymkę.

Wybór innego rozwiązania, jak podtrzymka, trzpień rozprężny, czy uchwyt trój szczękowy z mocowaniem ręcznym, nie odpowiada wymaganiom stawianym przez dany proces obróbczy. Podtrzymka, mimo że jest przydatna w niektórych sytuacjach, nie zapewnia wystarczającej stabilności dla obiektów wymagających precyzyjnej obróbki. Niewłaściwe jest poleganie na podtrzymce, gdyż może prowadzić do drgań podczas obróbki, co z kolei wpływa negatywnie na jakość wykończenia i dokładność wymiarową. Trzpień rozprężny, choć często używany do zamocowania przedmiotów o otworach, nie jest idealnym rozwiązaniem w przypadku cylindrycznych kształtów, jakie można spotkać w wskazanym rysunku. Mocowanie ręczne w uchwycie trzyszczękowym ma swoje ograniczenia, zwłaszcza w kontekście powtarzalności i szybkości produkcji. Takie rozwiązanie wymaga znacznie więcej czasu na precyzyjne dopasowanie i często nie jest w stanie zapewnić jednakowego siły zacisku na całej powierzchni mocowanego elementu, co jest kluczowe w obróbce wysokotolerancyjnej. W związku z tym, wykorzystanie uchwytu pneumatycznego w tym kontekście jest nie tylko bardziej praktyczne, ale także pozwala na uzyskanie lepszej jakości wyrobów gotowych oraz zwiększenie efektywności produkcji.

Pytanie 40

Korzystając ze wzoru, oblicz posuw na obrót $ f_n $ podczas wiercenia przy następujących danych: $ v_f = 50 \, \text{mm/min} $, $ n = 1000 \, \text{obr/min} $

Wzór:$$ f_n = \frac{v_f}{n} \, [\text{mm/obr}] $$

A. $ 0{,}3 \, \text{mm/obr} $

B. $ 0{,}1 \, \text{mm/obr} $

C. $ 0{,}2 \, \text{mm/obr} $

D. $ 0{,}05 \, \text{mm/obr} $

Wiele błędnych odpowiedzi może wynikać z nieprawidłowego rozumienia podstawowych zasad obliczania posuwu na obrót. Warto zaznaczyć, że posuw, jako miara przesunięcia narzędzia w czasie, jest silnie uzależniony od prędkości obrotowej oraz prędkości posuwu. Odpowiedzi takie jak 0,1 mm/obr mogą sugerować, że przy wyższej prędkości obrotowej użyto zbyt dużego posuwu, co może prowadzić do uszkodzenia narzędzia ze względu na przegrzanie. Z kolei odpowiedzi 0,2 mm/obr i 0,3 mm/obr są jeszcze bardziej nieadekwatne, ponieważ ich wartości sugerują nadmierne obciążenie narzędzia, co w praktyce prowadziłoby do jego szybkiego zużycia oraz pogorszenia jakości obrabianego otworu. Typowe błędy myślowe w tym kontekście to brak zrozumienia zależności między prędkościami a parametrami obróbczych, a także nieuwzględnienie specyfiki materiału, który jest obrabiany. Dlatego ważne jest, aby przy obliczeniach kierować się rzetelnymi danymi oraz praktykami, które uwzględniają różne czynniki, jak materiał narzędzia, jego geometrię oraz właściwości obrabianego materiału, co może prowadzić do bardziej efektywnych i bezpiecznych procesów produkcyjnych.

Rozpocznij nowy egzamin

Powrót do strony głównej
