Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Data rozpoczęcia: 29 kwietnia 2026 18:24
Data zakończenia: 29 kwietnia 2026 18:25

Egzamin niezdany

Wynik: 7/40 punktów (17,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jak zmienią się parametry napięcia wyjściowego prądnicy synchronicznej zasilającej oddzielną sieć energetyczną, jeśli prędkość obrotowa turbiny napędzającej tę prądnicę wzrośnie, a prąd wzbudzenia pozostanie bez zmian?

A. Wartość i częstotliwość napięcia wzrosną

B. Wartość i częstotliwość napięcia zmniejszą się

C. Wartość napięcia zmniejszy się, a częstotliwość wzrośnie

D. Wartość napięcia wzrośnie, a częstotliwość zmaleje

Wybór błędnych odpowiedzi wynika często z niepełnego zrozumienia zasad działania prądnic synchronicznych oraz ich charakterystyki. W przypadku stwierdzenia, że wartość napięcia się zmniejszy lub częstotliwość spadnie, można zauważyć typowe nieporozumienia. Zmniejszenie wartości napięcia sugerowałoby, że wzrost prędkości obrotowej turbiny jest w jakiś sposób negatywnie skorelowany z wydajnością prądnicy, co jest niezgodne z teorią i praktyką. W rzeczywistości, prądnica synchroniczna jest zaprojektowana tak, aby wydajnie przetwarzać energię mechaniczną na elektryczną, a zwiększenie obrotów wirnika powinno prowadzić do lepszej wydajności. Częstotliwość napięcia jest bezpośrednio związana z prędkością obrotową wirnika, co oznacza, że wzrost prędkości zawsze prowadzi do wzrostu częstotliwości, o ile inne parametry, takie jak prąd wzbudzenia, pozostają niezmienne. Zrozumienie tej dynamiki jest kluczowe dla inżynierów zajmujących się projektowaniem i eksploatacją systemów energetycznych, a także dla zapewnienia stabilności i niezawodności dostaw energii.

Pytanie 2

Na schemacie silnika prądu stałego symbolem AlA2 oznaczono uzwojenie

A. wzbudzenia bocznikowe.

B. twornika.

C. wzbudzenia szeregowe.

D. komutacyjne.

Wybór odpowiedzi związanej z uzwojeniem wzbudzenia bocznikowego jest mylący i wynika z nieznajomości podstawowych zasad działania silników prądu stałego. Uzwojenie wzbudzenia bocznikowego jest odpowiedzialne za wytwarzanie pola magnetycznego, które współdziała z uzwojeniem twornika. Jednak to uzwojenie nie wytwarza momentu obrotowego; jego funkcja jest całkowicie inna. Wzbudzenie bocznikowe zapewnia stabilność i kontrolę nad pracą silnika, a nie generuje energii mechanicznej. Podobnie, odpowiedzi dotyczące uzwojenia komutacyjnego oraz wzbudzenia szeregowego nie są tym, czego dotyczy pytanie. Uzwojenie komutacyjne jest istotne dla prawidłowego działania komutatora, który zapewnia ciągłość prądu w uzwojeniu twornika, ale nie jest ono oznaczone symbolem A1A2. Uzwojenie wzbudzenia szeregowego, które jest połączone z obciążeniem, działa na zasadzie zwiększania momentu obrotowego przy wzroście obciążenia, co jest zupełnie inną koncepcją. Zrozumienie specyfiki każdego z tych uzwojeń jest kluczowe, aby uniknąć błędnych wniosków i właściwie interpretować schematy działania silników prądu stałego, co jest niezbędne w inżynierii elektrycznej.

Pytanie 3

W jaki sposób zmieni się spadek napięcia na przewodzie zasilającym przenośny odbiornik, jeśli zamienimy przewód OWY 5×4 mm² o długości 5 m na przewód OWY 5×6 mm² o długości 15 m?

A. Zwiększy się dwukrotnie

B. Zwiększy się trzykrotnie

C. Zmniejszy się dwukrotnie

D. Zmniejszy się trzykrotnie

Wybór odpowiedzi sugerujących, że spadek napięcia zwiększy się trzykrotnie lub zmniejszy się trzykrotnie, opiera się na błędnym rozumieniu zasad obliczania spadku napięcia i wpływu długości oraz przekroju przewodu na ten parametr. Niektórzy mogą myśleć, że zwiększenie długości przewodu automatycznie prowadzi do proporcjonalnego wzrostu spadku napięcia, jednak to nie jest jedyny czynnik. Oporność przewodu zależy od jego długości oraz przekroju. Chociaż długość przewodu wzrasta, co sprzyja wzrostowi oporności, również zmienia się pole przekroju, które wpływa na opór. W przypadku zamiany przewodu o mniejszym przekroju na większy przy jednoczesnym wydłużeniu, wynikowy efekt na spadek napięcia nie jest prostą proporcją, ale wymaga złożonych obliczeń. Odpowiedzi sugerujące, że spadek napięcia zmniejszy się, pomijają aspekt, że większa długość przewodu, mimo lepszego przekroju, może generować większą oporność, co prowadzi do wyższego spadku napięcia. W praktyce, montując długie przewody, należy zawsze brać pod uwagę zarówno długość, jak i rozmiar przekroju, aby uzyskać optymalne parametry elektryczne. Użycie algorytmów obliczeniowych oraz norm branżowych, jak PN-IEC 60364, powinno zawsze towarzyszyć tym decyzjom. Błędne podejście do oceny wpływu długości i przekroju na spadek napięcia może prowadzić do poważnych problemów z jakością zasilania i naruszeniem zasad bezpieczeństwa.

Pytanie 4

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 5

Jakie powinno być znamionowe natężenie prądu dla instalacyjnego wyłącznika nadprądowego używanego w systemie z napięciem 230 V, 50 Hz, jako zabezpieczenie obwodu wykonanego z przewodu 3x2,5 mm², który zasila 1-fazowy piec elektryczny o mocy 3 kW?

A. 10 A

B. 6 A

C. 25 A

D. 16 A

Wybór innego prądu znamionowego wyłącznika nadprądowego, takiego jak 10 A, 25 A czy 6 A, może prowadzić do poważnych problemów w kontekście bezpieczeństwa i funkcjonalności instalacji elektrycznej. Użycie wyłącznika o wartości 10 A jest niewystarczające w przypadku urządzenia o mocy 3 kW, ponieważ przy prądzie 13,04 A wyzwolenie wyłącznika nastąpiłoby zbyt często, co skutkowałoby niedogodnościami dla użytkowników. Z drugiej strony, zastosowanie wyłącznika o prądzie znamionowym 25 A może być zbyt liberalne, co w razie awarii urządzenia nie wyłączy zasilania w odpowiednim czasie, potencjalnie prowadząc do uszkodzenia sprzętu lub zagrożenia pożarowego. Użycie wyłącznika 6 A jest całkowicie nieakceptowalne, ponieważ zaledwie 6 A nie jest w stanie obsłużyć nawet podstawowego obciążenia wynikającego z mocy pieca, co prowadziłoby do natychmiastowego wyzwolenia wyłącznika. Wybór odpowiedniego prądu znamionowego jest kluczowy, a nieodpowiednia wartość może doprowadzić do awarii całej instalacji oraz narazić użytkownika na niebezpieczeństwo. Zgodnie z normami, dobór wyłącznika nadprądowego powinien zawsze uwzględniać obciążenie oraz zapas prądowy, co jest niezbędne dla zapewnienia bezpieczeństwa i niezawodności systemu elektrycznego.

Pytanie 6

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 7

W tabeli zamieszczono wyniki okresowych pomiarów impedancji pętli zwarcia instalacji elektrycznej budynku mieszkalnego wykonanej w układzie TN-S. Która z przyczyn może odpowiadać za zwiększoną wartość Z_S w sypialni?

Pomiar impedancji pętli zwarcia obwodów gniazd jednofazowych zabezpieczonych wyłącznikami nadprądowymi B16
Pomieszczenie:	Salon	Sypialnia	Kuchnia	Przedpokój	Łazienka
Wartość Zs:	2,32 Ω	6,84 Ω	1,72 Ω	1,39 Ω	2,55 Ω

A. Brak ciągłości przewodu neutralnego w mierzonym obwodzie.

B. Niewłaściwie dobrany wyłącznik nadprądowy dla mierzonego obwodu.

C. Brak ciągłości przewodu ochronnego w mierzonym obwodzie.

D. Poluzowany przewód liniowy zasilający gniazda w mierzonym obwodzie.

Odpowiedź wskazująca na poluzowany przewód liniowy zasilający gniazda w mierzonym obwodzie jest prawidłowa, ponieważ poluzowanie to prowadzi do wzrostu rezystancji w obwodzie, co z kolei prowadzi do zwiększenia wartości impedancji pętli zwarcia (ZS). W systemach elektrycznych, takich jak TN-S, ciągłość przewodów zasilających jest kluczowa dla zapewnienia bezpieczeństwa i efektywności instalacji. Poluzowany przewód może powodować niestabilne połączenia, co skutkuje nieprawidłowym działaniem urządzeń oraz może stwarzać zagrożenie pożarowe. W praktyce, aby zminimalizować ryzyko, należy regularnie kontrolować i testować wszystkie połączenia elektryczne, zgodnie z normami PN-IEC 60364, które podkreślają znaczenie właściwego montażu oraz konserwacji instalacji elektrycznych. Dobre praktyki obejmują także stosowanie narzędzi do pomiaru impedancji oraz odpowiednich technik diagnostycznych, aby wcześnie wykrywać problemy z połączeniami.

Pytanie 8

W tabeli zamieszczono wyniki kontrolnych pomiarów rezystancji uzwojeń stojana silnika trójfazowego połączonego w gwiazdę. Przedstawione wyniki świadczą o

Rezystancja uzwojeń stojana między zaciskami	Wartość, Ω
U1 – V1	15
V1 – W1	∞
W1 – U1	∞

A. zwarciu międzyzwojowym w uzwojeniu Ul - U2

B. przerwie w uzwojeniu VI - V2

C. zwarciu międzyzwojowym w uzwójeniu V1 - V2

D. przerwie w uzwojeniu Wl - W2

Analizowanie niepoprawnych odpowiedzi wymaga zrozumienia, dlaczego proponowane odpowiedzi mogą wydawać się sensowne, ale są błędne z technicznego punktu widzenia. Wskazywanie na przerwy w uzwojeniach VI - V2 lub Wl - W2 pomija kluczowy fakt, że pomiary rezystancji wykazały nieskończoność tylko w odniesieniu do uzwojenia W1-W2. W przypadku przerwy w uzwojeniu VI - V2, mogłoby to sugerować, że rezystancja między V1 a W1 również byłaby nieskończonością, co nie miało miejsca. Podobnie, wskazanie przerwy w uzwojeniu Wl - W2 z perspektywy pomiarów rezystancji byłoby niepoprawne, ponieważ wyniki jasno wskazują na przerwę między W1 a W2, a nie Wl i W2. Jeśli chodzi o zwarcia międzyzwojowe, na przykład w uzwojeniu Ul - U2, te na ogół charakteryzują się zmniejszoną rezystancją, co jest sprzeczne z zaobserwowanymi wynikami. Takie błędne rozumienia mogą wynikać z niepełnego uwzględnienia zasady działania silników trójfazowych oraz ich uzwojeń w obwodach połączonych w gwiazdę. W praktyce, aby prawidłowo diagnozować tego rodzaju problemy, kluczowe jest nie tylko znajomość pomiarów, ale także zrozumienie, jak różne elementy układu wpływają na siebie nawzajem. Warto pamiętać, że w przypadku awarii silników trójfazowych, dokładna analiza pomiarów rezystancji oraz znajomość standardów branżowych, takich jak IEC 60034, są niezbędne dla zapewnienia ciągłości i bezpieczeństwa operacyjnego.

Pytanie 9

Którymi numerami oznaczono na rysunku z dokumentacji techniczno-ruchowej części zamienne, wchodzące w skład silnika szlifierki?

A. Od 19 do 26

B. Od 7 do 14

C. Od 1 do 6

D. Od 47 do 52

Wybór odpowiedzi związanej z innymi zakresami (np. od 47 do 52, od 1 do 6 czy od 19 do 26) świadczy o małym nieporozumieniu z identyfikacją komponentów silnika szlifierki. Te numery dotyczą różnych części, które nie są kluczowe dla samego działania silnika, co może sprawić, że serwisowanie stanie się mniej efektywne. Na przykład, numery od 1 do 6 mogą obejmować części, które tak naprawdę nie wpłyną na wydajność silnika. Jak się pomylisz z ich identyfikacją, to naprawa może się wydłużyć. Numery od 47 do 52 to z kolei mogą być jakieś osłony, które też nie są bezpośrednio związane z napędem. Takie błędy najczęściej wynikają z braku znajomości dokumentacji oraz braku zrozumienia, jak różne elementy działają razem. Dobrze jest posiedzieć nad dokumentacją i ogarnąć, jak poszczególne części wpływają na całość maszyny, bo to przekłada się na lepszą obsługę i konserwację. Im lepsza znajomość identyfikacji części, tym szybciej uda się naprawić sprzęt, a dla operatorów będzie to też bezpieczniejsze.

Pytanie 10

Na której z przedstawionych na rysunkach tablic bezpieczeństwa powinien znajdować się napis "Nie załączać – pracują ludzie"?

A. C.

B. A.

C. B.

D. D.

Wybór odpowiedzi, która nie wskazuje tablicy C, może wynikać z niepełnego zrozumienia znaczenia symboli ostrzegawczych i ich zastosowania w kontekście bezpieczeństwa. Wiele osób może błędnie sądzić, że inne tablice również mogą spełniać funkcję ostrzegawczą, jednak istotne jest, aby zrozumieć, że do oznaczania zakazu używa się wyłącznie specyficznych symboli, które jednoznacznie informują o zagrożeniu. Tablica A, B lub D mogą wydawać się odpowiednie, ale nie mają takiego samego kontekstu wizualnego jak tablica C. Na przykład, tablica z zielonym tłem zazwyczaj wskazuje na możliwość działania, co w tym przypadku może wprowadzać w błąd. Często popełnianym błędem jest mylenie kolorów i symboli, co prowadzi do niewłaściwej oceny sytuacji. Konsekwencją takich pomyłek może być narażenie zdrowia i życia pracowników. Właściwe oznaczenie strefy pracy jest kluczowe, aby uniknąć niebezpiecznych sytuacji, dlatego należy uważnie stosować się do przepisów BHP oraz znać standardy dotyczące oznakowania w danym środowisku pracy. Zrozumienie różnicy między różnymi symbolami i ich znaczeniem jest fundamentalne dla zapewnienia bezpieczeństwa w miejscu pracy.

Pytanie 11

Który z układów przedstawionych na rysunkach po dołączeniu do zacisków A, B, C przekształtnika zasilanego z sieci napięcia przemiennego nie zapewni jego ochrony przeciwprzepięciowej?

A. B.

B. A.

C. D.

D. C.

Wybór układów przedstawionych na rysunkach A., B. lub D. w kontekście ochrony przeciwprzepięciowej może prowadzić do nieporozumień związanych z ich funkcjonalnością. Układy te wykorzystują różne elementy do zarządzania przepięciami, takie jak warystory, diody Zenera oraz kondensatory, które mają na celu tłumienie i odprowadzanie nadmiarowych napięć. Istotne jest, że chociaż te złożone układy mogą wydawać się bardziej skomplikowane, to ich działanie opiera się na fundamentalnych zasadach ochrony elektrycznej. Niewłaściwe zrozumienie funkcji rezystorów w układzie C. może prowadzić do błędnych wniosków na temat ich zastosowania. Użytkownicy mogą przyjąć, że połączenie rezystorów równolegle wystarcza do zapewnienia ochrony, co jest mylnym podejściem. Rezystory jedynie ograniczają prąd, ale nie mają zdolności do skutecznego tłumienia przepięć, co jest kluczowym wymogiem w projektowaniu układów ochronnych. Zgodnie z normami branżowymi, dobór elementów do ochrony przeciwprzepięciowej powinien uwzględniać zarówno charakterystykę sieci zasilającej, jak i specyfikę chronionych urządzeń. Zastosowanie jedynie rezystorów, które nie są zaprojektowane do tej funkcji, skazuje system na ryzyko uszkodzenia w wyniku nieprzewidzianych zjawisk w sieci elektrotechnicznej.

Pytanie 12

W instalacji trójfazowej natężenie prądu obciążenia przewodów fazowych I_B wynosi 21 A, natomiast maksymalna obciążalność długotrwała tych przewodów I_dd to 30 A. Który z wymienionych wyłączników nadprądowych powinien być użyty do ochrony tej instalacji przed skutkami zbyt dużego prądu?

A. B16

B. B20

C. B32

D. B25

Wybór nieodpowiedniego wyłącznika nadprądowego opiera się na błędnych założeniach dotyczących wartości nominalnych oraz ich zastosowania w praktyce. Na przykład, wyłącznik B20, który ma nominalny prąd 20 A, byłby niewystarczający dla obciążenia wynoszącego 21 A. Zastosowanie takiego wyłącznika mogłoby prowadzić do jego częstego zadziałania, co nie tylko obniżałoby komfort korzystania z instalacji, ale również mogłoby doprowadzić do nadmiernego zużycia urządzenia zabezpieczającego. Podobnie, wyłącznik B16, mający nominalny prąd 16 A, byłby jeszcze bardziej niewłaściwy, ponieważ nie mógłby obsłużyć obciążenia, co skutkowałoby ciągłymi wyłączeniami i potencjalnie uszkodzeniami sprzętu. Z kolei wybór B32, choć technicznie możliwy, nie jest optymalny, ponieważ przy prądzie obciążenia 21 A i obciążalności 30 A, wartość nominalna 32 A nie zapewnia odpowiedniego poziomu zabezpieczenia. Zbyt wysoka wartość nominalna może sprawić, że wyłącznik nie zareaguje na chwilowe przeciążenia, co z kolei zwiększa ryzyko uszkodzenia instalacji lub podłączonych urządzeń. Właściwe dobieranie wyłączników nadprądowych powinno opierać się na zasadzie, że ich nominalny prąd powinien być nieznacznie wyższy niż maksymalne obciążenie, ale jednocześnie wystarczająco nisko, aby zapewnić skuteczną ochronę przed skutkami nadprogramowego prądu.

Pytanie 13

W elektrycznej instalacji o napięciu 230 V, zasilanej z systemu sieciowego TN-S, zmierzona impedancja pętli zwarcia wynosi 2,5 Ω. Wskaż, które oznaczenie wyłącznika jest zgodne z wymogiem samoczynnego odłączenia zasilania jako środka ochrony przeciwporażeniowej w przypadku awarii w tej instalacji?

A. C16

B. C10

C. B20

D. B16

Odpowiedź 'B16' jest prawidłowa, ponieważ dotyczy wyłącznika, który spełnia wymogi samoczynnego wyłączenia zasilania w przypadku uszkodzenia. W przypadku instalacji o napięciu 230 V, zasilanej z sieci TN-S, ważne jest, aby wyłącznik miał odpowiednią wartość prądową oraz aby czas zadziałania był krótki, co pozwoli na zabezpieczenie osób przed porażeniem prądem. Zgodnie z normą PN-EN 61008-1, dla instalacji o impedancji pętli zwarcia wynoszącej 2,5 Ω, maksymalny czas zadziałania wyłącznika powinien wynosić 0,4 sekundy. Wyłącznik typu B16, charakteryzujący się prądem znamionowym 16 A, jest w stanie skutecznie zadziałać w tym czasie, co czyni go odpowiednim do ochrony przed porażeniem. Przykładowo, w domowych instalacjach elektrycznych często stosuje się wyłączniki B16 do zabezpieczenia obwodów oświetleniowych lub gniazd zasilających, co dodatkowo wspiera bezpieczeństwo użytkowników.

Pytanie 14

W układzie prostego jednofazowego przekształtnika AC-DC zasilanego z sieci 230 V, którego schemat ideowy przedstawiono na rysunku, uległa uszkodzeniu jedna z diod prostowniczych. W czasie pracy odbiornik R₀ pobiera znamionowy prąd o wartości 20 A. Pojemność kondensatora wynosi 1 mF. Którą z wymienionych diod można zastosować w miejsce uszkodzonej?

A. D22-20R-04

B. D22-20R-02

C. D22-10R-04

D. D22-10R-02

Stosowanie diod o niewłaściwych parametrach może prowadzić do poważnych problemów w działaniu układów elektronicznych. Odpowiedzi, które nie spełniają wymagań dotyczących napięcia wstecznego lub prądu znamionowego, mogą w warunkach rzeczywistych prowadzić do ich uszkodzenia. Na przykład, dioda D22-10R-02 ma maksymalne napięcie wsteczne, które jest zbyt niskie, ponieważ nie osiąga wymaganego progu 325 V. Użycie takiej diody w układzie zasilającym 230 V może prowadzić do sytuacji, w której dioda nie wytrzyma napięcia, co skutkuje jej zniszczeniem i potencjalnym uszkodzeniem całego układu. Podobnie, dioda D22-10R-04, mimo że ma odpowiednie napięcie wsteczne, ma zaledwie 10 A prądu znamionowego, co jest niewystarczające w odniesieniu do 20 A pobieranego przez odbiornik. W kontekście przekształtników AC-DC, dążenie do zastosowania komponentów o wyższych parametrach niż podstawa jest kluczowe. Wiele osób nie zdaje sobie sprawy, że błędny dobór diod może prowadzić do nieprzewidywalnych awarii, które są nie tylko kosztowne, ale też czasochłonne w naprawie. Warto przypomnieć, że w elektronice, w szczególności przy projektowaniu zasilaczy, kluczowe jest stosowanie się do dobrych praktyk inżynieryjnych, które podkreślają znaczenie odpowiedniego doboru elementów dla zapewnienia stabilności i bezpieczeństwa działania układu.

Pytanie 15

Jaką wielkość fizyczną w układzie pracy silnika elektrycznego mierzy się przyrządem przedstawionym na rysunku?

A. Moment rozruchowy.

B. Rezystancję izolacji.

C. Prędkość obrotową.

D. Prąd pobierany z sieci.

Odpowiedzi takie jak 'Rezystancję izolacji', 'Moment rozruchowy' oraz 'Prędkość obrotową' są niepoprawne, ponieważ w kontekście działania cęgowego miernika prądu żadne z tych pomiarów nie są możliwe do wykonania przy pomocy tego konkretnego przyrządu. Mierzenie rezystancji izolacji wymaga zastosowania specjalnych przyrządów, takich jak megametry, które działają na zupełnie innej zasadzie, stosując wysokie napięcie do pomiaru stanu izolacji przewodów. Moment rozruchowy to parametr, który określa siłę, z jaką silnik elektryczny zaczyna działać, jednak nie można go zmierzyć bezpośrednio przy pomocy cęgowego miernika prądu, gdyż wymaga on analizy dynamiki pracy silnika w czasie rozruchu oraz znajomości charakterystyki silnika. Prędkość obrotowa, z kolei, jest mierzona za pomocą tachometrów lub enkoderów, które bezpośrednio monitorują ruch obrotowy elementów silnika. Właściwe zrozumienie funkcji różnych przyrządów pomiarowych jest kluczowe dla efektywnej diagnostyki i konserwacji urządzeń elektrycznych. Błędem jest więc mylenie ich zastosowań oraz zakładanie, że jeden przyrząd może zastąpić inne w pomiarach, co może prowadzić do błędnych wniosków i decyzji w zakresie obsługi systemów elektrycznych.

Pytanie 16

Który z podanych przewodów nie jest stosowany jako przewód fazowy w instalacjach trójfazowych?

A. Przewód N

B. Przewód L3

C. Przewód L1

D. Przewód L2

W instalacjach trójfazowych przewody oznaczone jako L1, L2 i L3 pełnią rolę przewodów fazowych. Każdy z nich dostarcza prąd przemienny o przesunięciu fazowym 120 stopni względem pozostałych, co pozwala na efektywne wykorzystanie mocy elektrycznej. Przewody te są podstawowymi elementami w systemach trójfazowych, które są powszechnie stosowane ze względu na ich zdolność do przenoszenia większych mocy i lepszej stabilności w porównaniu do systemów jednofazowych. Często błędnie zakłada się, że przewód neutralny również pełni funkcję fazową, co nie jest prawdą. Przewody fazowe L1, L2 i L3 są odpowiedzialne za dostarczanie energii do odbiorników, podczas gdy przewód neutralny służy do zamykania obwodu i wyrównywania potencjałów. Błędne myślenie polega na traktowaniu wszystkich przewodów w instalacjach trójfazowych jako fazowych, co może prowadzić do nieporozumień i błędów w projektowaniu i konserwacji systemów. Zrozumienie odmiennych funkcji tych przewodów pozwala na bardziej efektywne i bezpieczne zarządzanie instalacjami elektrycznymi, co jest kluczowe dla techników zajmujących się eksploatacją urządzeń elektrycznych. Wiedza ta jest niezbędna dla prawidłowego projektowania, montażu i utrzymania instalacji, co w konsekwencji minimalizuje ryzyko awarii i zwiększa bezpieczeństwo użytkowania.

Pytanie 17

Który z poniższych wyłączników nadprądowych powinien być zastosowany do zabezpieczenia obwodu zasilającego trójfazowy silnik klatkowy o następujących parametrach znamionowych: P = 11 kW, U = 400 V, cos φ = 0,73, η = 80%?

A. S303 C40

B. S303 C25

C. S303 C20

D. S303 C32

Wybór niewłaściwego wyłącznika nadprądowego może prowadzić do poważnych konsekwencji, zarówno dla samego silnika, jak i dla całego układu zasilania. W przypadku wyłączników S303 C25 i S303 C20, ich prąd znamionowy jest zbyt niski w stosunku do obliczonego prądu silnika, który wynosi około 18,5 A. Użycie wyłącznika C25, który ma prąd znamionowy 25 A, może prowadzić do częstych wyłączeń podczas normalnej pracy silnika, co w dłuższej perspektywie może prowadzić do niepotrzebnego stresu mechanicznego oraz uszkodzenia silnika. Podobnie, wybór C20 jest jeszcze bardziej ryzykowny, ponieważ jego prąd znamionowy nie tylko nie zapewnia odpowiedniego marginesu bezpieczeństwa, ale także zwiększa ryzyko wyłączeń przy normalnych obciążeniach. Ponadto, wyłącznik C40, mimo że posiada większy prąd znamionowy niż potrzebny, również nie jest odpowiedni, ponieważ jego wartość może prowadzić do zbyt późnych reakcji w przypadku przeciążenia, co zwiększa ryzyko uszkodzeń. W praktyce, dobór wyłączników nadprądowych powinien zawsze brać pod uwagę zarówno prąd znamionowy urządzenia, jak i charakterystykę pracy obwodu, aby zapewnić nie tylko ochronę, ale również optymalną wydajność systemu. Zgodnie z normami IEC 60947-2, istotne jest, aby wyłącznik był dostosowany do rzeczywistych warunków pracy, co w tym przypadku oznacza konieczność wyboru wyłącznika, który ma odpowiednio wyższy prąd znamionowy niż obliczony prąd silnika.

Pytanie 18

Na podstawie przedstawionych w tabeli wyników pomiarów, dotyczących silnika prądu stałego, określ które z wymienionych uszkodzeń wystąpiło w tym silniku.

Rezystancja uzwojeń pomiędzy zaciskami:			Rezystancja izolacji pomiędzy zaciskami:
A1-A2	D1-D2	E1-E2	A1-PE	D1-PE	E1-PE
0,8 Ω	0,9 Ω	4,7 Ω	123,1 MΩ	102,5 MΩ	166,6 MΩ

A. Zwarcie międzyzwojowe w uzwojeniu bocznikowym.

B. Nadpalenie izolacji między uzwojeniem bocznikowym, a obudową.

C. Przerwa w uzwojeniu twornika.

D. Przebicie izolacji uzwojenia twornika do obudowy.

Analizując pozostałe odpowiedzi, możemy zauważyć, że przynajmniej każda z nich odnosi się do różnych typów uszkodzeń, które mogą wystąpić w silniku prądu stałego, jednak żadna z nich nie wyjaśnia problemu tak dokładnie jak zwarcie międzyzwojowe w uzwojeniu bocznikowym. Uszkodzenie polegające na nadpaleniu izolacji między uzwojeniem bocznikowym a obudową mogłoby sugerować wystąpienie nadmiernych temperatur, jednak przy wysokiej rezystancji między zaciskami E1-E2, które zostały podane w tabeli, można stwierdzić, że nie występuje bezpośrednie przebicie do obudowy. Przebicie izolacji uzwojenia twornika do obudowy jest problematycznym zagadnieniem, ale również nie pasuje do przedstawionych wartości rezystancji, które wskazują na stabilność izolacji. Z kolei przerwa w uzwojeniu twornika mogłaby prowadzić do braku prądu w silniku, co również nie znajduje odzwierciedlenia w zmierzonych wartościach. Typowe błędy myślowe, które prowadzą do błędnych odpowiedzi, to np. analizowanie jedynie pojedynczych aspektów uszkodzenia, bez uwzględnienia całościowego obrazu pomiarów. W kontekście diagnostyki silników prądu stałego, kluczowe jest przyjrzenie się nie tylko wartościom rezystancji, ale także ich wzajemnym relacjom, aby uzyskać pełny obraz stanu maszyny i jej ewentualnych uszkodzeń.

Pytanie 19

Która z podanych czynności nie zalicza się do weryfikacji stanu technicznego podczas przeglądu układu napędowego z energoelektronicznym przekształtnikiem?

A. Sprawdzenie jakości zabezpieczeń nadprądowych i zmiennozwarciowych

B. Ocena czystości filtrów powietrza chłodzącego

C. Weryfikacja połączeń stykowych

D. Pomiar natężenia oświetlenia na stanowisku obsługi układu napędowego

Sprawdzenie oświetlenia na stanowisku obsługi układu napędowego nie jest tak naprawdę częścią ogólnej oceny stanu technicznego tego układu, szczególnie jeśli chodzi o przekształtniki energoelektroniczne. Większość przeglądów skupia się na tym, czy wszystkie elementy mechaniczne i elektryczne są w porządku. To znaczy, trzeba porządnie sprawdzić połączenia stykowe, upewnić się, że filtry powietrza chłodzącego są czyste, a także kontrolować zabezpieczenia nadprądowe i zmiennozwarciowe. Oświetlenie jest ważne dla bezpieczeństwa ludzi pracujących przy tych urządzeniach, ale nie ma bezpośredniego wpływu na to, jak wydajnie układ działa. Na przykład, jeśli mówimy o przekształtnikach, kluczowe jest zapewnienie właściwego chłodzenia, co możemy kontrolować poprzez te filtry powietrza. Dobre połączenia stykowe i odpowiednie zabezpieczenia są także bardzo ważne, żeby uniknąć awarii. Warto pamiętać, że istnieją normy, jak IEC czy ISO, które podkreślają, jak istotne są regularne przeglądy komponentów elektrycznych dla bezpieczeństwa w pracy.

Pytanie 20

Którym z przedstawionych na rysunkach wyłączników silnikowych należy zastąpić uszkodzony w układzie zasilania trójfazowego silnika klatkowego o znamionowym prądzie 2,4 A?

A. A.

B. B.

C. D.

D. C.

Dobór wyłącznika silnikowego w obwodzie zasilania silnika klatkowego to kluczowy proces, który wymaga zrozumienia specyfikacji prądowych oraz warunków eksploatacyjnych. Wybór wyłącznika z zakresu A, który obsługuje prąd od 1,6 A do 2,5 A, może wydawać się uzasadniony, jednak w rzeczywistości nie pokrywa on wymaganego prądu znamionowego 2,4 A. Przekroczenie granicy górnej (2,5 A) może prowadzić do sytuacji, w której wyłącznik nie zareaguje na nadmierny prąd, co może skutkować uszkodzeniem silnika. Z równie istotnych powodów, wybór wyłącznika C z zakresem 1,2 A jest również nietrafiony. Tak niski zakres może prowadzić do częstego zadziałania wyłącznika w normalnych warunkach pracy silnika, co doprowadziłoby do nieustannych przerw w pracy. Również nieprawidłowe jest rozważanie wyłącznika z rysunku D, który jest wyłącznikiem różnicowoprądowym. Tego typu urządzenia mają zupełnie inną funkcję, służą do ochrony przed porażeniem elektrycznym, a nie do zabezpieczenia silników przed przeciążeniem. Dobierając wyłącznik, należy kierować się nie tylko prądem znamionowym, ale także klasą ochrony i charakterystyką zadziałania, co eliminuje ryzyko wystąpienia błędów operacyjnych i zapewnia długoterminową niezawodność oraz bezpieczeństwo systemu zasilania. W skrócie, niewłaściwe rozumienie zależności między prądem znamionowym a zakresem regulacyjnym wyłączników prowadzi do poważnych konsekwencji, a dobór niewłaściwego urządzenia może skutkować nieefektywnością w działaniu oraz zwiększonym ryzykiem awarii instalacji.

Pytanie 21

Jaką wartość powinien mieć prąd znamionowy bezpiecznika aparatowego zamontowanego w obwodzie uzwojenia pierwotnego transformatora jednofazowego, którego parametry to: U_1N = 230 V, U_2N = 13 V, używanego w ładowarce do akumulatorów, jeżeli przewidywany prąd obciążenia podczas ładowania akumulatorów wynosi 15 A?

A. 1 A

B. 6 A

C. 10 A

D. 16 A

Wybór wartości prądu znamionowego bezpiecznika aparaturowego jest kluczowy dla prawidłowego funkcjonowania obwodów elektrycznych. W przypadku analizowanej sytuacji, niewłaściwe odpowiedzi mogą wynikać z kilku błędnych koncepcji. Na przykład, wartość 6 A mogłaby sugerować nadmierne zabezpieczenie, które zmniejszyłoby efektywność działania transformatora, jednocześnie nie spełniając potrzeb obciążenia. Bezpiecznik o tej wartości mógłby nie zareagować odpowiednio na chwilowe przeciążenia, co prowadzi do ryzyka uszkodzenia transformatora. Z kolei odpowiedź 10 A wydaje się bliska, ale nadal jest wyższa niż rzeczywiste potrzeby, co może skutkować nadmiernym ryzykiem w przypadku wystąpienia zwarć. Podobnie, wybór 16 A jest niewłaściwy, ponieważ znacznie przekracza obliczony prąd obciążenia 15 A, co byłoby niezgodne z zasadą ochrony przed przeciążeniem i zwarciem. W praktyce, dobór wartości prądu znamionowego powinien być oparty na rzeczywistym obciążeniu, a także dostępnych normach dotyczących zabezpieczeń. Właściwy wybór nie tylko zapewnia bezpieczeństwo instalacji, ale także optymalizuje jej działanie, co ma kluczowe znaczenie w kontekście długotrwałej eksploatacji transformatorów w systemach ładowania akumulatorów.

Pytanie 22

Który z wymienionych wyłączników nadprądowych powinien zabezpieczać obwód zasilający trójfazowy silnik klatkowy o parametrach znamionowych: P_n = 11 kW, U_n = 400 V, cos φ = 0,73, η = 80 %?

A. S303 C25

B. S303 C40

C. S303 C20

D. S303 C32

Wybór nieodpowiedniego wyłącznika nadprądowego do zasilania silnika klatkowego może prowadzić do poważnych konsekwencji dla bezpieczeństwa i efektywności całego systemu. W przypadku odpowiedzi S303 C40, chociaż nominalna wartość prądu jest wystarczająca do obsługi silnika, to jednak wybór wyłącznika o większej wartości prądowej może prowadzić do sytuacji, w której wyłącznik nie zadziała w przypadku rzeczywistych przeciążeń. Wyłącznik ten, ze względu na swoje właściwości, może nie reagować na chwilowe wzrosty prądu, co w konsekwencji może prowadzić do uszkodzeń silnika, a nawet pożaru. Na przykład, w przypadku prądu rozruchowego, który może być znacznie wyższy niż prąd znamionowy, wyłącznik C40 może nie zadziałać, co stwarza duże ryzyko awarii. Z kolei odpowiedź S303 C25 i S303 C20 są zbyt niskie, aby zapewnić odpowiednią ochronę dla silnika o podanych parametrach. Takie podejście nie uwzględnia zapasu bezpieczeństwa, co może prowadzić do zbyt częstego zadziałania wyłącznika w normalnych warunkach pracy silnika. Dobrą praktyką jest stosowanie wyłączników, które są w stanie wykryć zarówno przeciążenia, jak i zwarcia, a odpowiedni dobór wartości znamionowej jest kluczowy w zapewnieniu stabilności i bezpieczeństwa całego systemu elektrycznego. Dlatego w kontekście obiektu, jakim jest silnik klatkowy, należy kierować się zasadami doboru sprzętu ochronnego zgodnie z aktualnymi normami i standardami, aby uniknąć nieprzewidzianych awarii.

Pytanie 23

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 24

Osoby wykonujące wymianę instalacji elektrycznej o napięciu 230/400 V w obiekcie przemysłowym powinny mieć kwalifikacje potwierdzone świadectwem, które jest co najmniej typu

A. E do 30 kV

B. E do 1 kV

C. D do 15 kV

D. D do 1 kV

Wybór odpowiedzi D do 1 kV jest niepoprawny, ponieważ uprawnienia te dotyczą innych zakresów napięcia, a nie są wystarczające dla instalacji o napięciu 230/400 V, które są klasyfikowane jako instalacje niskonapięciowe. Osoby posiadające uprawnienia D do 1 kV mogą zajmować się pracami w obszarze instalacji do 1 kV, jednak nie dotyczy to bezpośrednio wymiany instalacji w obiektach przemysłowych, gdzie często wymagane są umiejętności z zakresu instalacji niskonapięciowych, co potwierdza konieczność posiadania świadectwa E. Z kolei odpowiedzi takie jak D do 15 kV oraz E do 30 kV są również nieodpowiednie, ponieważ dotyczą instalacji średnio- i wysokiego napięcia, co nie ma zastosowania w przypadku standardowej wymiany instalacji w obiektach przemysłowych, gdzie napięcie wynosi 230/400 V. Typowym błędem myślowym jest założenie, że uprawnienia do wyższego napięcia obejmują również prace w zakresie niskiego napięcia. Istotne jest, aby osoby pracujące z instalacjami elektrycznymi były odpowiednio przeszkolone oraz posiadały konkretną wiedzę o procedurach bezpieczeństwa, a także normach dotyczących pracy z urządzeniami elektrycznymi. Właściwe zrozumienie wymagań dotyczących kwalifikacji oraz rodzaju wykonywanych prac jest kluczowe dla zapewnienia bezpieczeństwa zarówno pracowników, jak i użytkowników instalacji.

Pytanie 25

Ochrona obiektów budowlanych przed pożarami wywołanymi prądami doziemnymi powinna być realizowana przez zastosowanie wyłączników ochronnych różnicowoprądowych o znamionowym prądzie różnicowym do

A. 30 mA

B. 300 mA

C. 10 mA

D. 100 mA

W ochronie przeciwpożarowej łatwo się pomylić, bo w głowie często mieszają się dwie różne funkcje wyłączników różnicowoprądowych: ochrona przed porażeniem i ochrona przed pożarem. Wiele osób automatycznie kojarzy RCD z wartością 30 mA, bo to klasyczna czułość dla ochrony dodatkowej ludzi. I to jest prawda, ale tylko dla porażeń, a nie dla ochrony obiektu przed pożarem. Dla ochrony przeciwporażeniowej przyjmuje się, że wyłącznik o czułości nieprzekraczającej 30 mA ogranicza czas przepływu prądu przez ciało człowieka do wartości uznawanych za relatywnie bezpieczne. Jednak w przypadku ochrony przeciwpożarowej nie chodzi o organizm człowieka, tylko o energię cieplną wydzielającą się w miejscach uszkodzeń, złych połączeń, zawilgoconej izolacji i innych nieszczelności instalacji. Prądy rzędu kilkunastu czy kilkudziesięciu miliamperów są zbyt małe, aby w normalnych warunkach powodować zapłon materiałów budowlanych, ale w dużych instalacjach występują one naturalnie jako prądy upływu i zakłóceniowe. Gdyby więc do ochrony przeciwpożarowej całych obiektów stosować np. 10 mA lub 30 mA, kończyłoby się to ciągłymi, zupełnie niepotrzebnymi wyłączeniami zasilania. To typowy błąd myślowy: skoro „mniejsze mA” wydaje się bezpieczniejsze dla człowieka, to ktoś zakłada, że będzie też lepsze dla budynku. Tymczasem normy instalacyjne i praktyka projektowa rozdzielają te funkcje. Z kolei wybór 100 mA wydaje się czasem kuszący jako „złoty środek”, ale w ochronie przeciwpożarowej obiektów najczęściej stosuje się poziom 300 mA, bo jest on przyjęty jako standardowy kompromis między czułością a odpornością na normalne prądy upływu w rozległych sieciach. Wyłącznik 300 mA jest wystarczająco czuły, by ograniczać prądy doziemne do poziomów, przy których zmniejsza się ryzyko nagrzewania i zapłonu, a jednocześnie nie reaguje na każdy drobny upływ z filtrów, długich kabli czy wilgotności. Moim zdaniem najrozsądniej jest zapamiętać prostą zasadę: do ochrony ludzi – 30 mA w obwodach gniazd i odbiorników, do ochrony przeciwpożarowej całych linii i rozdzielnic – 300 mA, często w wersji selektywnej. Dzięki temu unikamy zarówno nadmiernego „przewrażliwienia” instalacji, jak i zbyt słabej ochrony, która nie spełnia wymagań bezpieczeństwa pożarowego.

Pytanie 26

Kontrolę instalacji elektrycznej, znajdującej się w pomieszczeniach o wysokiej wilgotności (75÷100%), w zakresie efektywności ochrony przed porażeniem elektrycznym należy przeprowadzać co najmniej raz na

A. 3 lata

B. 4 lata

C. 2 lata

D. 1 rok

Instalacje elektryczne w pomieszczeniach wilgotnych, takich jak łazienki czy piwnice, wymagają szczególnej uwagi w kontekście ochrony przeciwporażeniowej. Wilgotność powietrza w takich miejscach może prowadzić do zwiększonego ryzyka porażenia prądem, dlatego też zgodnie z obowiązującymi normami i zaleceniami, takie instalacje powinny być poddawane kontroli co najmniej raz w roku. Regularne przeglądy pozwalają na wczesne wykrywanie potencjalnych usterek, takich jak uszkodzenia izolacji, niewłaściwe zabezpieczenia czy korozja elementów instalacji. Przykładem może być kontrola stanu gniazdek elektrycznych, które w miejscach o wysokiej wilgotności narażone są na działanie wody, co może prowadzić do zwarć. Warto również zwrócić uwagę na zastosowanie odpowiednich zabezpieczeń, takich jak różnicowoprądowe wyłączniki zabezpieczające (RCD), które mogą istotnie zwiększyć poziom bezpieczeństwa. Przestrzeganie tych zasad jest zgodne z normami, takimi jak PN-IEC 60364, które określają wymagania dotyczące instalacji elektrycznych w miejscach narażonych na wilgoć.

Pytanie 27

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

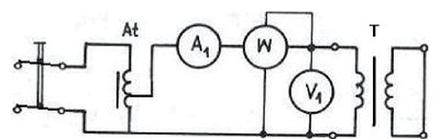

W jakim stanie pracy znajduje się transformator w układzie połączeń przedstawionym na schemacie układu pomiarowego?

A. Rozruchu.

B. Jałowym.

C. Zwarcia pomiarowego.

D. Obciążenia znamionowego.

Nieprawidłowe odpowiedzi wskazują na nieporozumienia dotyczące podstawowych zasad pracy transformatorów. Stan rozruchu, na przykład, oznacza moment, w którym transformator zaczyna działać po podłączeniu do źródła zasilania. W tym czasie uzwojenia są poddawane różnym napięciom i prądom, co może prowadzić do przeciążeń, jeśli nie zostanie zrealizowane w sposób kontrolowany. Stan jałowy odnosi się do sytuacji, gdy transformator jest zasilany, ale nie dostarcza energii do obciążenia, co jest użyteczne do oceny strat mocy w stanie bez obciążenia. Z kolei obciążenie znamionowe oznacza, że transformator pracuje z maksymalnym dopuszczalnym obciążeniem, co również jest istotne w analizie jego wydajności. Te stany nie oddają jednak rzeczywistego kontekstu pomiarowego, w którym transformator jest poddawany testom zwarciowym. Kierując się tymi błędnymi koncepcjami, można łatwo przeoczyć kluczowe aspekty związane z pomiarami, co w praktyce prowadzi do nieprecyzyjnych analiz i błędnych wniosków dotyczących efektywności transformatora. Zrozumienie tych stanów i ich różnic jest niezbędne dla właściwego wykonywania testów i zapewnienia bezpieczeństwa w pracy urządzeń elektroenergetycznych.

Pytanie 29

Jakie będą konsekwencje zasilenia silnika asynchronicznego, którego znamionowa częstotliwość napięcia stojana wynosi 50 Hz, z sieci o częstotliwości 60 Hz?

A. Uszkodzenie wirnika silnika

B. Zwiększenie prędkości obrotowej wirnika silnika

C. Zmniejszenie prędkości obrotowej wirnika silnika

D. Nawrót wirnika silnika

Analizując inne odpowiedzi, trzeba zauważyć, że zmniejszenie prędkości obrotowej wirnika silnika nie jest możliwe w kontekście zasilania go z wyższej częstotliwości. Gdyby silnik asynchroniczny był zasilany napięciem o częstotliwości 60 Hz, a jego konstrukcja zakładała 50 Hz, prędkość obrotowa wirnika z pewnością by wzrosła, co jest podstawowym zjawiskiem związanym z działaniem silników asynchronicznych. Zatem koncepcja zmniejszenia prędkości obrotowej wirnika jest błędna, ponieważ nie uwzględnia zasady, że prędkość synchroniczna rośnie w proporcji do częstotliwości zasilania. Z kolei stwierdzenie o uszkodzeniu wirnika również może wynikać z błędnego zrozumienia działania silnika. Chociaż zasilanie z wyższej częstotliwości może prowadzić do podwyższenia temperatury silnika z uwagi na zwiększone straty, nie można jednoznacznie stwierdzić, że dojdzie do uszkodzenia wirnika. Silnik może pracować w takich warunkach, ale jego żywotność zostanie skrócona. Wreszcie, nawrót wirnika to termin, który nie ma zastosowania w kontekście zasilania silnika asynchronicznego; wirnik nie „nawraca” w sensie jego prędkości obrotowej, a jedynie może zmienić kierunek obrotów po zmianie faz w zasilaniu. Dlatego istotne jest zrozumienie podstawowych zasad działania silników asynchronicznych i ich odpowiedzi na różne parametry zasilania.

Pytanie 30

Który z przedstawionych znaków należy zastosować, aby ostrzec użytkownika urządzenia elektrycznego przed niebezpieczeństwem porażenia prądem elektrycznym?

A. A.

B. D.

C. B.

D. C.

Wybór innego znaku zamiast C. często wynika z nieporozumienia lub braku wiedzy na temat odpowiednich symboli ostrzegawczych. Wiele osób myli różne oznaczenia, co może prowadzić do zgubnych konsekwencji. Na przykład, jeśli ktoś wybierze znak, który nie wskazuje na zagrożenie porażenia prądem, może to sugerować, że nie ma potrzeby zachowania szczególnej ostrożności w obrębie urządzeń elektrycznych. Tego rodzaju błędne rozumienie często wynika z braku znajomości standardów bezpieczeństwa, takich jak normy ISO oraz IEC, które jednoznacznie określają, jakie symbole powinny być używane w kontekście zagrożeń elektrycznych. W praktyce, wybór niewłaściwego znaku może prowadzić do sytuacji, w której użytkownicy czują się zbyt pewnie, ignorując realne zagrożenia. Ważne jest, aby wszyscy pracownicy byli odpowiednio przeszkoleni i zaznajomieni z oznaczeniami, które mogą uratować życie. Zrozumienie każdego znaku i jego znaczenia jest kluczowe w kontekście zdrowia i bezpieczeństwa. Przykłady nieodpowiednich oznaczeń mogą obejmować symbole związane z innymi rodzajami zagrożeń, co może prowadzić do mylnych interpretacji i zwiększonego ryzyka w obszarach, gdzie wymagane są szczególne środki ostrożności. Dlatego tak istotne jest, aby zawsze stosować właściwe oznakowanie zgodne z obowiązującymi przepisami i standardami branżowymi.

Pytanie 31

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 32

Korzystając z danych zamieszczonych w tabeli wyznacz, wartość rezystancji jednej żyły przewodu YDY 3×2,5 mm² o długości 100 m.

Dane techniczne przewodu YDY
Ilość i przekrój znamionowy żył	Grubość znamionowa izolacji	Max. rezystancja żył	Orientacyjna masa przewodu o długości 1 km
mm²	mm	Ω/km	kg/km
2x1	0,8	18,1	81
2x1,5	0,8	12,1	97
2x2,5	0,8	7,41	125
2x4	0,9	4,61	176
2x6	0,9	3,08	228
3x1	0,9	18,1	96
3x1,5	0,9	12,1	116
3x2,5	0,9	7,41	153

A. 0,741 Ω

B. 741,0 Ω

C. 7,410 Ω

D. 74,10 Ω

No, tu trzeba przyznać, że coś poszło nie tak. Jak wybierasz 7,410 Ω czy 741,0 Ω, to widać, że jest tu jakiś zgrzyt z rozumieniem obliczeń. Te odpowiedzi pewnie wynikają z błędnego przeliczenia jednostek albo pomylenia długości z rezystancją. Przewód o długości 100 m wymaga, żeby przeliczyć rezystancję na 1 km, a nie brać to na sztywno. Na przykład, 7,410 Ω to rezystancja na 1 km, a to nie zadziała w Twoim przypadku. Podobnie 74,10 Ω to już całkiem złe obliczenia. W inżynierii elektrycznej takie błędy mogą prowadzić do większych strat energii, co z kolei może spowodować przegrzewanie się przewodów i inne problemy. Chociaż może się wydawać to skomplikowane, poprawne obliczenie rezystancji jest naprawdę ważne, żeby wszystko działało jak należy.

Pytanie 33

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

Dla urządzenia zasilanego z instalacji elektrycznej trójfazowej o napięciu 400 V, maksymalna moc pobierana wynosi 10 kW. Jaką minimalną wartość prądu znamionowego zabezpieczenia przedlicznikowego należy wybrać, zakładając, że odbiorniki mają charakterystyki rezystancyjne i pomijając selektywność zabezpieczeń?

A. 16 A

B. 25 A

C. 10 A

D. 20 A

Wybór złej wartości prądu znamionowego to dość powszechny problem. Często wynika to z braku zrozumienia podstawowych zasad obliczeń związanych z mocą w instalacjach trójfazowych. Odpowiedzi typu 10 A albo 20 A są niepoprawne, bo nie uwzględniają tego, jak wygląda rzeczywisty pobór mocy i jak to się łączy z mocą, napięciem i prądem. W przypadku 10 kW, prąd powinien być przynajmniej 14,43 A. Wybierając zabezpieczenie 10 A, narażasz instalację na naprawdę spore ryzyko przeciążenia. Z kolei wybór 20 A nie jest najlepszy, bo musi chronić przed nadmiarem prądu, ale nie być zbyt wysoki, żeby nie uszkodzić instalacji. Musisz pamiętać, że przy doborze zabezpieczeń warto kierować się mocą, normami i standardami, które mówią, jak to powinno wyglądać. Pomijanie tych zasad prowadzi do ryzykownych sytuacji z instalacjami elektrycznymi.

Pytanie 35

Jaka jest rola bocznika rezystancyjnego stosowanego przy wykonywaniu pomiaru?

A. Rozszerza zakres pomiarowy woltomierza.

B. Pozwala zmierzyć upływ prądu przez izolację.

C. Umożliwia zdalny pomiar energii elektrycznej.

D. Rozszerza zakres pomiarowy amperomierza.

Poprawna odpowiedź dobrze trafia w praktyczną rolę bocznika rezystancyjnego: taki bocznik służy do rozszerzania zakresu pomiarowego amperomierza. W uproszczeniu działa to tak, że większość mierzonego prądu płynie przez bocznik (czyli rezystor o bardzo małej, znanej rezystancji), a przez właściwy mechanizm pomiarowy amperomierza płynie tylko niewielka część prądu, bezpieczna dla jego ustroju pomiarowego. Dzięki temu można mierzyć znacznie większe prądy, niż wytrzymałby sam miernik. Z punktu widzenia teorii obwodów, bocznik jest połączony równolegle z ustrojem pomiarowym, a jego wartość dobiera się tak, aby przy maksymalnym prądzie miernika na boczniku odkładał się ten sam spadek napięcia co na ustroju. W praktyce stosuje się boczniki np. w pomiarach prądów kilkudziesięcio- czy kilkusetamperowych w rozdzielnicach, w zasilaczach dużej mocy, w instalacjach fotowoltaicznych czy w diagnostyce akumulatorów trakcyjnych. Często bocznik jest montowany bezpośrednio w torze prądowym, a amperomierz podłączony jest cienkimi przewodami do zacisków bocznika i mierzy jedynie spadek napięcia na nim, przeliczany fabrycznie na wartość prądu. To rozwiązanie jest zgodne z dobrą praktyką pomiarową – chroni przyrząd przed przeciążeniem, zmniejsza nagrzewanie ustroju pomiarowego i poprawia bezpieczeństwo obsługi. W normach dotyczących przyrządów pomiarowych i instalacji (np. PN-EN dotyczące przyrządów analogowych i cyfrowych) wyraźnie wskazuje się na konieczność stosowania odpowiednio dobranych boczników przy pomiarach dużych prądów. Moim zdaniem warto zapamiętać prostą zasadę: bocznik = duży prąd, mały spadek napięcia, większy zakres amperomierza.

Pytanie 36

Która z wymienionych prac konserwacyjnych w instalacji elektrycznej niskiego napięcia wymaga użycia narzędzia przedstawionego na rysunku?

A. Wykonanie przyłącza kablowego budynku.

B. Wymiana ograniczników przepięć na linii.

C. Wymiana uszkodzonych przewodów na tynku.

D. Montaż izolatorów szpulowych na słupie.

Wymiana ograniczników przepięć na linii, montaż izolatorów szpulowych na słupie oraz wymiana uszkodzonych przewodów na tynku to czynności, które różnią się od wykonania przyłącza kablowego budynku i nie wymagają użycia hydraulicznego narzędzia zaciskowego. Przy wymianie ograniczników przepięć kluczowym krokiem jest zrozumienie, że to narzędzia pomiarowe i zabezpieczające są najważniejsze. Wymiana ta koncentruje się na prawidłowym montażu urządzeń ochronnych, co nie wiąże się z zaciskaniem kabli. Montaż izolatorów szpulowych na słupie to proces, który wymaga innego zestawu narzędzi, takich jak klucze dynamometryczne lub wiertarki, które umożliwiają mocowanie izolatorów w odpowiednich miejscach. Wymiana uszkodzonych przewodów na tynku również nie angażuje narzędzi hydraulicznych, lecz raczej narzędzi do cięcia i skuwania kabli. Typowym błędem myślowym jest zatem utożsamianie różnych prac konserwacyjnych z użyciem jednego narzędzia, co świadczy o braku zrozumienia specyfiki każdej z tych czynności oraz ich technicznych wymagań. W kontekście dobrych praktyk w branży elektroinstalacyjnej, każda praca powinna być dostosowana do używanych materiałów i narzędzi, a także zgodna z obowiązującymi normami, aby zapewnić bezpieczeństwo i efektywność wykonywanych działań.

Pytanie 37

Jaką wkładkę topikową bezpiecznikową powinno się wykorzystać do ochrony silnika indukcyjnego przed skutkami zwarć?

A. WT-2gTr

B. WT/NH DC

C. WT/NHaM

D. WT-00 gF

Wybór nieodpowiedniej wkładki topikowej do zabezpieczenia silnika indukcyjnego może prowadzić do poważnych skutków, w tym uszkodzenia silnika lub awarii całego systemu. Wybrane opcje, takie jak WT/NH DC, WT-2gTr oraz WT-00 gF, nie są optymalne w kontekście ochrony silników indukcyjnych. Wkładka WT/NH DC, przeznaczona głównie do systemów prądu stałego, nie jest przystosowana do warunków pracy, w jakich funkcjonują silniki indukcyjne zasilane prądem zmiennym, co może prowadzić do niewłaściwej reakcji na zwarcia. Z kolei WT-2gTr nie jest odpowiednia ze względu na swoje ograniczenia w obszarze prądów zwarciowych, mogących być znacznie wyższe w przypadku silników indukcyjnych. Wkładka WT-00 gF, mimo że może znaleźć zastosowanie w innych obszarach, również nie jest dedykowana do ochrony silników, bowiem nie zapewnia wymaganej charakterystyki prądowej oraz czasowej reakcji. Typowe błędy myślowe związane z tymi odpowiedziami mogą obejmować nieprawidłowe założenie, że każda wkładka bezpiecznikowa jest uniwersalna, co jest sprzeczne z zasadami inżynierii elektrycznej. Właściwy dobór ochrony nadprądowej powinien opierać się na specyfikacjach danego urządzenia oraz warunkach jego pracy, aby zapewnić maksymalną efektywność ochrony.

Pytanie 38

Kontrolne pomiary w instalacji elektrycznej niskiego napięcia powinny być wykonane po każdym

A. zamontowaniu w oprawach nowych źródeł światła

B. rozbudowaniu instalacji

C. zadziałaniu bezpiecznika

D. zadziałaniu wyłącznika różnicowoprądowego

Przeprowadzenie pomiarów kontrolnych w instalacji elektrycznej niskiego napięcia jako odpowiedź na inne sytuacje, takie jak zadziałanie bezpiecznika czy wyłącznika różnicowoprądowego, nie jest zgodne z najlepszymi praktykami w zakresie eksploatacji i bezpieczeństwa instalacji elektrycznych. Zadziałanie bezpiecznika zazwyczaj oznacza, że wystąpił jakiś problem w obwodzie, jednak nie daje to pełnego obrazu stanu całej instalacji. Pomiar kontrolny w tym przypadku nie jest konieczny, ponieważ może to prowadzić do fałszywego poczucia bezpieczeństwa, a problem może wynikać z wadliwej instalacji lub nieodpowiedniej ochrony. Z kolei zadziałanie wyłącznika różnicowoprądowego wskazuje na wykrycie upływu prądu, co sugeruje, że instalacja ma niedoskonałości, ale ponownie nie wymaga to przeprowadzania pełnych pomiarów, które są istotne po zmianach w instalacji. Natomiast zamontowanie nowych źródeł światła, choć również może być istotne, nie powinno być traktowane jako wyzwalacz do przeprowadzenia kompleksowych pomiarów, jeśli nie wiąże się z dalszymi zmianami w obwodzie elektrycznym. Dlatego też, kluczowe jest zrozumienie, że pomiary kontrolne powinny być przeprowadzane głównie w kontekście istotnych modyfikacji instalacji, a nie sporadycznych zdarzeń eksploatacyjnych.

Pytanie 39

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 40

Na podstawie wyników pomiarów przedstawionych w tabeli, wykonanych dla pokazanego wyłącznika silnikowego ustawionego w pozycji włączony (ON) określ, które uszkodzenie występuje w tym wyłączniku.

Lp.	Mierzony odcinek	Wartość rezystancji Ω
1	1 - 2	0,1
2	1 - 3	∞
3	2 - 3	∞
4	3 - 4	∞
5	5 - 4	∞
6	5 - 6	0,1

A. Zwarcie między zaciskami 2 i 3

B. Przerwa między zaciskami 5 i 6

C. Przerwa między zaciskami 3 i 4

D. Zwarcie między zaciskami 1 i 3

Wyniki pomiarów bardzo ładnie pokazują, że uszkodzenie polega na przerwie między zaciskami 3 i 4. W wyłączniku silnikowym w pozycji ON każdy tor prądowy powinien mieć bardzo małą rezystancję pomiędzy zaciskiem wejściowym i wyjściowym: 1–2, 3–4, 5–6. Typowo jest to ułamek oma, tak jak w tabeli: 0,1 Ω dla odcinków 1–2 i 5–6. To oznacza, że dwa tory fazowe są sprawne. Natomiast pomiar 3–4 daje rezystancję nieskończoną, czyli przerwę w obwodzie – tor środkowej fazy jest rozłączony, mimo że dźwignia jest w pozycji załączenia. Z mojego doświadczenia takie uszkodzenie bywa skutkiem wypalenia styków, obluzowania zacisku albo wewnętrznego uszkodzenia mechanizmu wyłącznika. W praktyce objawia się to tym, że silnik trójfazowy nie startuje, „buczy”, albo pracuje na dwóch fazach, co jest skrajnie niebezpieczne dla uzwojeń. Prawidłowa diagnostyka polega właśnie na pomiarze rezystancji lub ciągłości każdego toru, zgodnie z dobrą praktyką i zaleceniami producentów aparatury oraz norm PN‑EN 60947 dotyczących łączeniowej aparatury niskonapięciowej. W serwisie zawsze sprawdza się osobno każdy tor: nie tylko czy nie ma zwarcia między fazami, ale też czy wszystkie styki zamykają się poprawnie. W tym zadaniu pomiary między 1–3, 2–3 i 5–4 pokazują nieskończoną rezystancję, co jest prawidłowe – nie powinno być połączeń między różnymi torami fazowymi przy wyłączniku w pozycji ON. Jedyną nieprawidłowością jest brak przewodzenia między 3 i 4, dlatego wniosek o przerwie w tym miejscu jest w pełni uzasadniony i zgodny z praktyką pomiarową przy diagnostyce wyłączników silnikowych.
