Informacje o egzaminie:

Zawód: Technik inżynierii sanitarnej
Kwalifikacja: BUD.09 - Wykonywanie robót związanych z budową, montażem i eksploatacją sieci oraz instalacji sanitarnych
Data rozpoczęcia: 27 maja 2026 14:52
Data zakończenia: 27 maja 2026 14:55

Egzamin zdany!

Wynik: 23/40 punktów (57,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Folię ostrzegawczą w kolorze żółtym, przeznaczoną do oznaczania gazociągów z polietylenu, należy umieścić

A. 10-20 cm pod gazociągiem

B. 30-40 cm nad gazociągiem

C. 5-10 cm pod gazociągiem

D. 10-20 cm nad gazociągiem

Odpowiedzi sugerujące umiejscowienie folii ostrzegawczej 10-20 cm poniżej gazociągu lub 5-10 cm poniżej gazociągu są nieprawidłowe z kilku powodów. Po pierwsze, umieszczanie ostrzeżeń poniżej poziomu gazociągu nie zapewnia wystarczającej widoczności dla pracowników oraz maszyn, co może prowadzić do niebezpiecznych sytuacji, w tym przypadkowego uszkodzenia instalacji. W praktyce, oznakowanie powinno być tak zaprojektowane, aby było łatwo zauważalne i zrozumiałe, co w przypadku umiejscowienia poniżej poziomu gazociągu staje się trudne, zwłaszcza w warunkach wykopaliskowych. Ponadto, takie podejście jest sprzeczne z zaleceniami standardów branżowych, które nakładają obowiązek oznaczania infrastruktury w sposób maksymalnie efektywny w kontekście bezpieczeństwa. Rozważając odpowiedzi, które wskazują na umiejscowienie folii 10-20 cm powyżej gazociągu, również należy zauważyć, że taka odległość może być niewystarczająca, aby zapewnić odpowiednią ochronę przed uszkodzeniem, zwłaszcza w przypadku głębszych wykopów. Warto podkreślić, że kluczowym celem oznakowania jest nie tylko informowanie o obecności gazociągu, ale również zapobieganie wypadkom poprzez odpowiednie zdefiniowanie strefy bezpieczeństwa. Użytkownicy często popełniają błąd, myśląc, że im bliżej poziomu ziemi umieści się oznakowanie, tym lepiej, co jednak jest mylnym podejściem, gdyż w praktyce wymaga to większej ostrożności i nie przewiduje potencjalnych zagrożeń związanych z pracami ziemnymi.

Pytanie 2

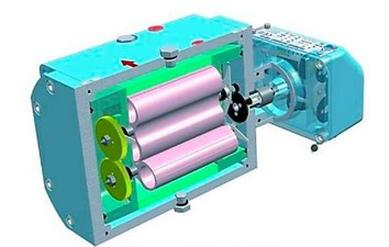

Jaki typ gazomierza przedstawiono na rysunku?

A. Rotorowy.

B. Bębnowy.

C. Miechowy.

D. Ultradźwiękowy.

Odpowiedź "Rotorowy" jest prawidłowa, ponieważ przedstawiony na rysunku gazomierz należy do tej właśnie kategorii. Gazomierze rotorowe funkcjonują na zasadzie pomiaru objętości gazu przepływającego przez urządzenie dzięki mechanicznemu ruchowi wirujących rotorów. Wewnątrz obudowy znajdują się cylindry, które obracają się pod wpływem przepływającego gazu, co umożliwia dokładne zliczanie jego objętości. Tego typu gazomierze są powszechnie stosowane w systemach rozliczeniowych dla użytkowników indywidualnych oraz w przemyśle, gdzie precyzyjny pomiar gazu jest kluczowy. Zgodnie z normami, przykładami zastosowania gazomierzy rotorowych są instalacje dostarczające gaz do budynków mieszkalnych oraz obiektów komercyjnych, gdzie ich dokładność i niezawodność są szczególnie istotne. Ich użytkowanie opiera się na standardach ustanowionych przez organizacje zajmujące się regulacjami w branży gazowej, co potwierdza ich skuteczność i bezpieczeństwo w eksploatacji.

Pytanie 3

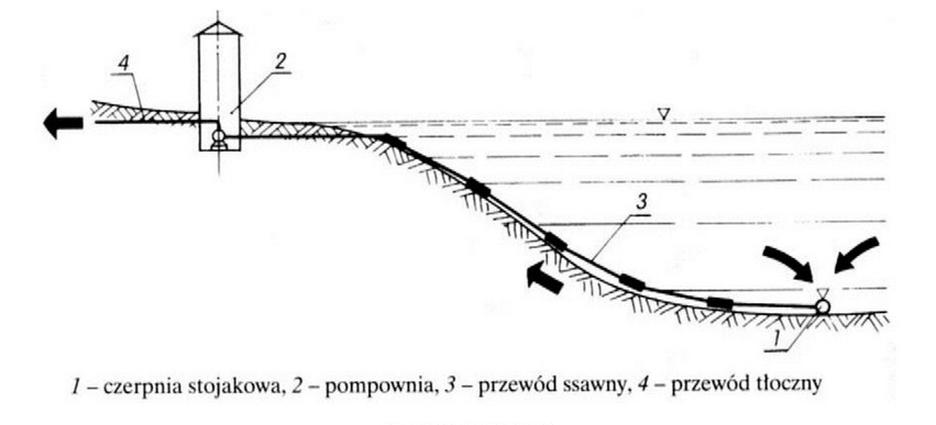

Na rysunku przedstawiono ujęcie wód

A. podziemnych.

B. powierzchniowych.

C. źródlanych.

D. infiltracyjnych.

Na rysunku przedstawiono schemat instalacji do poboru wody z otwartego zbiornika wodnego, co jednoznacznie wskazuje na ujęcie wód powierzchniowych. Ujęcia wód powierzchniowych są kluczowe w systemach zaopatrzenia w wodę, ponieważ wykorzystują naturalne zbiorniki, takie jak rzeki, jeziora czy stawy. Te źródła wody są najczęściej stosowane w miastach, gdyż zapewniają dużą ilość wody przy stosunkowo niskich kosztach eksploatacji. W praktyce, ujęcia wód powierzchniowych wymagają jednak starannego zarządzania, aby zapewnić jakość wody i ochronę przed zanieczyszczeniami. W kontekście inżynieryjnym, standardy dotyczące jakości wody powierzchniowej są regulowane przez przepisy krajowe i międzynarodowe. Przykładem może być dyrektywa ramowa w sprawie wody, która nakłada na państwa członkowskie obowiązek monitorowania i ochrony zasobów wodnych. Ponadto, odpowiednie techniki filtracji i uzdatniania wody z takich ujęć są niezbędne, aby zapewnić bezpieczeństwo użytkowników.

Pytanie 4

Jaką metodę stosuje się do przeprowadzenia próby szczelności instalacji wodociągowej?

A. zimnej wody

B. sprężonego powietrza

C. gazu obojętnego

D. ciepłej wody

Próba szczelności instalacji wodociągowej za pomocą zimnej wody jest standardowym i zalecanym podejściem w branży budowlanej oraz inżynieryjnej. Zimna woda jest stosunkowo łatwo dostępna, a jej użycie minimalizuje ryzyko uszkodzeń instalacji. Podczas testu ciśnienie jest podnoszone do wartości określonej w projekcie lub zgodnie z normami, co pozwala na wykrycie ewentualnych nieszczelności. Zgodnie z normą PN-EN 806-4, przy próbie szczelności należy stosować wodę o temperaturze nieprzekraczającej 20°C. Zimna woda nie tylko jest mniej korozyjna, ale również pozwala na lepsze monitorowanie ewentualnych wycieków, które są bardziej zauważalne. Przykładem zastosowania tego podejścia jest okresowe przeprowadzanie prób w nowych instalacjach przed ich oddaniem do użytku, co zapewnia bezpieczeństwo i niezawodność systemu wodociągowego.

Pytanie 5

Uszczelki są stosowane do uszczelniania połączeń kołnierzowych w systemach wodociągowych

A. fibrowe

B. poliamidowe

C. kryngielitowe

D. gumowe

Uszczelki fibrowe, kryngielitowe i poliamidowe, mimo że mogą być stosowane w różnych zastosowaniach, nie są odpowiednie do uszczelniania połączeń kołnierzowych w sieciach wodociągowych w porównaniu do gumowych. Uszczelki fibrowe, chociaż wykorzystywane w przemyśle, często mają ograniczoną odporność na wilgoć, co czyni je mniej efektywnymi w warunkach, gdzie obecność wody jest ciągła. Kryngielitowe uszczelki są bardzo twarde i mogą nie zapewniać wystarczającej elastyczności, co jest kluczowe w dynamicznych aplikacjach, gdzie zmiany ciśnienia mogą prowadzić do ich deformacji i utraty szczelności. Z kolei uszczelki poliamidowe są stosunkowo nowe na rynku i ich właściwości nie są optymalne dla aplikacji wodociągowych, jako że poliamidy mogą być podatne na działanie wody oraz chemikaliów, co prowadzi do ich degradacji. Wybór niewłaściwego rodzaju uszczelki może skutkować przeciekami, co w konsekwencji prowadzi do poważnych problemów, takich jak korozja elementów instalacji oraz zwiększone koszty eksploatacji. Właściwa selekcja materiałów uszczelniających jest kluczowa dla niezawodności systemów wodociągowych, a wybór gumowych uszczelek odpowiada na te wymagania, zapewniając długotrwałe i bezpieczne działanie.

Pytanie 6

Który segment instalacji sanitarnej łączy pion odpływowy z urządzeniem sanitarnym?

A. Przyłącze sanitarne

B. Podejście kanalizacyjne

C. Poziom odpływowy

D. Przewód odpływowy

Podejście kanalizacyjne jest kluczowym elementem instalacji kanalizacyjnych, które łączy pion kanalizacyjny z przyborami sanitarnymi, takimi jak umywalki, toalety czy wanny. Jego główną funkcją jest transportowanie ścieków z tych urządzeń do pionu kanalizacyjnego, co jest niezbędne dla prawidłowego funkcjonowania systemu odprowadzenia ścieków. Zwykle podejście kanalizacyjne wykonuje się z materiałów odpornych na korozję, takich jak PVC, co zapewnia długotrwałą wytrzymałość. Dobrą praktyką w projektowaniu systemów kanalizacyjnych jest zachowanie odpowiednich spadków podejścia, zazwyczaj wynoszących około 2% w kierunku pionu, co umożliwia efektywne odprowadzanie ścieków. W ramach standardów budowlanych, podejścia powinny być również projektowane z uwzględnieniem dostępności do konserwacji, co ułatwia przyszłe prace serwisowe. Warto również pamiętać, że zastosowanie właściwego podejścia kanalizacyjnego ma wpływ na zmniejszenie ryzyka zatorów oraz poprawę wydajności całego systemu kanalizacyjnego.

Pytanie 7

Rysunek przedstawia

A. łącznik.

B. doszczelniacz.

C. opaskę naprawczą.

D. kołnierz.

Poprawna odpowiedź to doszczelniacz. Element ten jest kluczowy w kontekście uszczelniania połączeń w instalacjach hydraulicznych oraz pneumatycznych, gdzie zapewnienie szczelności jest niezbędne dla prawidłowego funkcjonowania systemu. Doszczelniacze najczęściej wykonane są z materiałów elastycznych, takich jak guma czy silikon, co pozwala na ich dopasowanie do różnych kształtów i rozmiarów komponentów. Przykładem zastosowania doszczelniacza jest instalacja wodociągowa, gdzie nieprawidłowe uszczelnienie może prowadzić do wycieków, a tym samym strat wody oraz potencjalnych szkód materialnych. W przemyśle naftowym i gazowym, odpowiednie doszczelnienie jest kluczowe dla bezpieczeństwa, ponieważ wycieki mogą mieć katastrofalne skutki. W związku z tym, stosowanie doszczelniaczy zgodnych z normami branżowymi, takimi jak ISO 9001, jest niezbędne dla utrzymania wysokiej jakości i bezpieczeństwa instalacji.

Pytanie 8

Jaki jest minimalny rozmiar przekroju kanału wywiewnego w systemie wentylacji grawitacyjnej?

A. 10x 10cm

B. 14x 14cm

C. 16x 16cm

D. 12x 12cm

Wybór mniejszych wymiarów, takich jak 12x12 cm, 10x10 cm, czy większych jak 16x16 cm, nie jest zgodny z wymaganiami dotyczącymi wentylacji grawitacyjnej. Zmniejszenie wymiarów kanałów poniżej 14x14 cm może prowadzić do poważnych problemów z przepływem powietrza. Kanały wentylacyjne o mniejszych przekrojach mogą powodować zwiększone opory powietrza, co skutkuje ograniczeniem wydajności wentylacji. To z kolei może prowadzić do stagnacji powietrza w pomieszczeniach, sprzyjając powstawaniu pleśni i kondensacji pary wodnej na ścianach. Z kolei wybór wymiaru 16x16 cm może być niepraktyczny w kontekście standardów budowlanych i ograniczeń przestrzennych w budynkach. W przypadku wentylacji grawitacyjnej, która opiera się na różnicy gęstości powietrza, nadmiarowy wymiar kanału może nie tylko być nieefektywny, ale także prowadzić do strat ciepła i wzrostu kosztów eksploatacji. Kluczowe jest zrozumienie, że normy dotyczące wentylacji, takie jak obowiązujące przepisy budowlane, precyzyjnie określają minimalne oraz maksymalne wymiary kanałów wentylacyjnych, aby zapewnić właściwe warunki eksploatacji oraz bezpieczeństwo użytkowników.

Pytanie 9

Przedstawiona na rysunku złączka jest stosowana do połączenia przewodów przyłącza gazowego wykonanych z

A. PP.

B. miedzi.

C. żeliwa.

D. PE.

Złączka przedstawiona na zdjęciu jest typową złączką stosowaną do połączeń przewodów gazowych wykonanych z polietylenu (PE). Polietylen jest materiałem preferowanym w instalacjach gazowych ze względu na swoje właściwości, takie jak odporność na korozję, elastyczność oraz niską wagę. Złącza PE są szeroko stosowane w różnych aplikacjach, w tym w systemach dystrybucji gazu ziemnego oraz instalacjach domowych. Dzięki swojej elastyczności, polietylen umożliwia łatwe dostosowanie instalacji do zmieniających się warunków terenowych, co jest niezwykle istotne w praktyce inżynieryjnej. Dodatkowo, materiały PE są zgodne z normami bezpieczeństwa, co przekłada się na wysoką szczelność połączeń. Stosowanie złączek do przewodów PE zapewnia długowieczność instalacji, a także obniża ryzyko wycieków gazu, co jest kluczowe dla bezpieczeństwa użytkowników. Warto pamiętać, że w przypadku instalacji gazowych, należy stosować się do obowiązujących norm i standardów, takich jak PN-EN 1555, które regulują wymagania dotyczące systemów gazowych wykonanych z polietylenu.

Pytanie 10

Aby zmienić kształt przekroju poprzecznego kanałów wentylacyjnych, na przykład z okrągłego na prostokątny, wykorzystuje się

A. trójniki

B. dyfuzory

C. odsadzenie

D. łuki

Dyfuzory to dość ważne elementy w systemach wentylacyjnych. Dzięki nim można z powodzeniem przechodzić między różnymi kształtami przewodów, na przykład z okrągłych na prostokątne. Ich głównym zadaniem jest nie tylko zmiana kształtu, ale też zapewnienie równomiernego rozkładu powietrza. W praktyce to kluczowe, bo dobrze rozprowadzone powietrze wpływa na efektywność wentylacji. Spotykamy dyfuzory w biurach, fabrykach, a nawet w mieszkaniach. Jak się stosuje je zgodnie z normami PN-EN 12599 oraz PN-EN 13779, to można liczyć na to, że system wentylacyjny będzie działał jak należy, z mniejszym ryzykiem hałasu czy turbulencji. Oczywiście, dobrze zaprojektowany dyfuzor może znacząco poprawić komfort życia i pracy ludzi, więc warto poświęcić chwilę na ich odpowiedni wybór i montaż.

Pytanie 11

Jaką metodę stosuje się do łączenia rur miedzianych z mosiężnymi kształtkami w systemach gazowych?

A. Zgrzewania

B. Lutowania miękkiego

C. Spawania

D. Zaprasowywania

Zaprasowywanie to technologia, która polega na łączeniu rur miedzianych z kształtkami mosiężnymi za pomocą specjalnych narzędzi, które zaciśnięciem odkształcają elementy w połączeniu, tworząc szczelne połączenie. W przypadku instalacji gazowych, odpowiednie połączenia są kluczowe dla zapewnienia bezpieczeństwa i niezawodności systemu. Zaprasowywanie jest często preferowane ze względu na szybkość wykonania oraz brak potrzeby użycia ognia, co minimalizuje ryzyko pożaru. Przykład zastosowania zaprasowywania można znaleźć w instalacjach w budynkach mieszkalnych i przemysłowych, gdzie wymagane są trwałe i szczelne połączenia. Warto również podkreślić, że standardy branżowe, takie jak PN-EN 1254, określają wymagania dotyczące jakości i technik łączenia rur, co wspiera bezpieczeństwo i efektywność systemów gazowych. Znajomość technologii zaprasowywania jest więc niezbędna w pracy każdego instalatora. Dodatkowo, zaprasowywanie rurek miedzianych zapewnia estetykę instalacji, gdyż nie są widoczne spoiny, co jest istotne w przypadku widocznych systemów wewnętrznych.

Pytanie 12

Jakim rodzajem rury można odprowadzać ścieki sanitarne z obiektu budowlanego?

A. Rurą stalową ocynkowaną o średnicy 40 mm

B. Rurą kamionkową o średnicy 150 mm

C. Rurą betonową o średnicy 90 mm

D. Rurą stalową o średnicy 50 mm

Odpowiedź kamionkowym o średnicy 150 mm jest prawidłowa, ponieważ kamionka charakteryzuje się wysoką odpornością na korozję oraz działanie substancji chemicznych, co czyni ją idealnym materiałem do odprowadzania ścieków sanitarnych. Przewody kamionkowe są także odporne na wysokie temperatury, co jest istotne w kontekście odprowadzenia wody z urządzeń sanitarnych. W praktyce stosuje się je w instalacjach kanalizacyjnych, gdzie wymagana jest duża trwałość oraz niezawodność. Standardy budowlane, takie jak PN-EN 13476, wskazują na kamionkę jako materiał rekomendowany do budowy systemów kanalizacyjnych. Dzięki swojej gładkiej powierzchni, kamionka zmniejsza ryzyko osadzania się zanieczyszczeń, co w dłuższej perspektywie przekłada się na mniejsze koszty utrzymania. Warto również zauważyć, że średnica 150 mm odpowiada standardowym wymaganiom dla instalacji domowych, zapewniając wystarczający przepływ dla typowych ścieków sanitarnych.

Pytanie 13

W instalacji gazowej zrealizowanej w technologii miedzi, trwałe oraz szczelne połączenia rur osiąga się za pomocą połączeń lutowanych z zastosowaniem

A. złączek mosiężnych

B. łączników kapilarnych

C. złączek z brązu

D. łączników zaciskowych

W kontekście lutowania miedzianych instalacji gazowych, ważne jest zrozumienie, że nie wszystkie metody łączenia rur są równoważne pod względem trwałości i szczelności. Łączniki zaciskowe mogą wydawać się prostym rozwiązaniem, jednak ich stosowanie w instalacjach gazowych wiąże się z ryzykiem, ponieważ mogą nie zapewnić odpowiedniego uszczelnienia pod wpływem zmieniającego się ciśnienia. Z kolei złączki mosiężne i brązowe, choć powszechnie używane w różnych systemach hydraulicznych, nie są odpowiednie do lutowania miedzianych rur. Mosiądz i brąz mogą wprowadzać do systemu problemy związane z korozją, a ich zastosowanie może ograniczyć żywotność instalacji. Ponadto, stosowanie złączek z brązu w instalacjach gazowych nie jest zgodne z normami, co może prowadzić do poważnych problemów związanych z bezpieczeństwem. Właściwe podejście do łączenia rur gazowych powinno obejmować techniki lutowania, które są zgodne z aktualnymi przepisami i standardami branżowymi. Typowe błędy myślowe, które prowadzą do wyboru niewłaściwych rozwiązań, to przekonanie o wystarczającej efektywności połączeń mechanicznych oraz niedocenianie potencjalnych problemów związanych z nieszczelnościami. Dlatego kluczowe jest stosowanie sprawdzonych rozwiązań, takich jak łączniki kapilarne, które zapewniają długoterminowe bezpieczeństwo i wydajność instalacji.

Pytanie 14

Elementem konsoli naczynia wzbiorczego przedstawionego na rysunku nie jest

A. śrubunek.

B. zawór bezpieczeństwa.

C. termometr.

D. odpowietrznik.

Na przedstawionym zdjęciu konsoli naczynia wzbiorczego widoczne są kluczowe elementy, takie jak zawór bezpieczeństwa, śrubunek i odpowietrznik. Te elementy są niezbędne do prawidłowego działania naczynia wzbiorczego, które jest używane do gromadzenia cieczy i zarządzania ich ciśnieniem. Zawór bezpieczeństwa zabezpiecza system przed nadmiernym ciśnieniem, co mogłoby prowadzić do uszkodzenia urządzenia lub wycieku. Śrubunek umożliwia łatwe połączenie i odłączenie różnych części instalacji, co jest istotne podczas konserwacji lub wymiany komponentów. Odpowietrznik z kolei pozwala na usuwanie powietrza z systemu, co jest kluczowe dla zachowania prawidłowego ciśnienia i uniknięcia problemów z wydajnością. Termometr, mimo że jest ważnym elementem w wielu układach, nie jest standardowo częścią konsoli naczynia wzbiorczego, co czyni tę odpowiedź poprawną. Warto zaznaczyć, że zgodnie z normami branżowymi, każda instalacja powinna być projektowana z uwzględnieniem bezpieczeństwa oraz efektywności, a dobór elementów powinien być zgodny z wymaganiami technicznymi i użytkowymi.

Pytanie 15

Jednosyfonowy element zabezpieczający instalowany jest w systemie parowym

A. w najwyższym miejscu instalacji

B. na rurze wzbiorczej opuszczającej kocioł

C. w najniższym miejscu instalacji

D. na rurze powrotnej wchodzącej do kotła

Wybór lokalizacji montażu jednosyfonowego przyrządu bezpieczeństwa na najwyższym punkcie instalacji parowej, choć może wydawać się logiczny, w rzeczywistości prowadzi do wielu problemów operacyjnych. Umiejscowienie syfonu w najwyższym punkcie może skutkować gromadzeniem się pary, co znacznie ogranicza jego skuteczność w kontekście ochrony przed nadmiernym ciśnieniem. W parze, która unosi się w systemie, może występować również woda kondensacyjna, co w przypadku umiejscowienia na najwyższym punkcie spowoduje obniżenie skuteczności działania przyrządu bezpieczeństwa. W przypadku instalacji parowych kluczowe jest zapewnienie, że syfon działa na zasadzie odprowadzenia nadmiaru ciśnienia i nie gromadzi się w nim para, co może prowadzić do awarii. Podobnie, umieszczanie syfonu w najniższym punkcie instalacji jest niewłaściwe, ponieważ to miejsce może być narażone na zanieczyszczenia i osady, co z kolej wpływa na funkcjonowanie przyrządu. Zainstalowanie syfonu na przewodzie powrotnym, wchodzącym do kotła, również może prowadzić do problemów, ponieważ ten przewód nie ma na celu odprowadzania nadmiaru ciśnienia. Zatem, umiejscowienie jednosyfonowego przyrządu bezpieczeństwa na przewodzie wzbiorczym jest zgodne z najlepszymi praktykami inżynieryjnymi, podczas gdy inne lokalizacje mogą wprowadzać ryzyko i nieefektywność w działaniu systemu parowego.

Pytanie 16

Naczynie wzbiorcze otwarte powinno być instalowane w systemie c.o.

A. na najbardziej oddalonym pionie instalacji

B. pod grzejnikiem położonym najwyżej

C. w najwyżej usytuowanej części instalacji

D. w sąsiedztwie kotła, na przewodzie powrotnym

Naczynie wzbiorcze otwarte w instalacji c.o. powinno być montowane w najwyższym punkcie systemu, ponieważ umożliwia to skuteczne odprowadzanie powietrza, które gromadzi się w instalacji. Powietrze, jako gaz lżejszy od cieczy, unosi się ku górze, a naczynie wzbiorcze w najwyższym punkcie działa jak zbiornik, w którym mogą gromadzić się pęcherzyki powietrza. W ten sposób zapobiega się tworzeniu się w instalacji miejsc, w których mogłoby dojść do zatorów, co z kolei wpływa na efektywność całego systemu grzewczego. Skuteczne działanie naczynia wzbiorczego jest szczególnie ważne w systemach ogrzewania, w których wykorzystywane są grzejniki, ponieważ pozwala to na utrzymanie stabilnej temperatury oraz ciśnienia w instalacji. Dobrą praktyką jest również zapewnienie, by naczynie było odpowiednio zaizolowane, co ogranicza straty ciepła. Ponadto, należy zwrócić uwagę na odpowiednie ukształtowanie instalacji oraz jej odpowiednią średnicę, co również wpływa na efektywność działania naczynia wzbiorczego.

Pytanie 17

Ile wynosi koszt jednostkowy zakupu grzejnika i jego montażu?

Lp.	Podstawa	Opis	jm	Nakłady	Koszt jedn.	R	M
1	KNR 0-38-0101-01	Montaż grzejników konwektorowych wodnych „Prestige" typ GPM lub GCM na ścianie; typowielkość 2/4, 2/5,5, 2/7, 2/8,5, 2/10, 2/11,5, wysokość 0,2 m obmiar = 15 szt.	szt.
1*		-- R -- robocizna 0,86r-g/szt. * 25,00zł/r-g	r-g	12,9000	21,500	322,50
2*		--M-- grzejniki konwektorowe „Prestige" typ GPM lub GCM z kompletem uchwytów do montażu naściennego, o dł. 0,40-1,15m 1szt/szt. * 613,60zł/szt.	szt.	15,0000	613,600		9204,00
Razem koszty bezpośrednie: 9526,50 Ceny jednostkowe:						322,50 21,500	9204,00 613,600
						635,100

A. 635,10 zł

B. 9 204,00 zł

C. 9 526,50 zł

D. 613,60 zł

Poprawna odpowiedź, 635,10 zł, wynika z dokładnego zrozumienia kosztów związanych z zakupem grzejnika oraz jego montażem. W praktyce koszt jednostkowy obejmuje nie tylko sam produkt, ale również usługi związane z jego instalacją. W branży budowlanej oraz instalacyjnej istotne jest, aby uwzględniać wszystkie koszty, aby uniknąć nieprzewidzianych wydatków. Na przykład, w przypadku obliczeń budżetowych dla projektów, zawsze warto zsumować koszty materiałów i robocizny, co stanowi najlepszą praktykę. Znajomość takich kosztów pozwala na lepsze planowanie finansowe i unikanie problemów podczas realizacji projektu. Warto również zwrócić uwagę na różnice w kosztach, które mogą wynikać z wyboru różnych dostawców lub metod instalacji, co podkreśla znaczenie porównywania ofert przed podjęciem decyzji. Dobrze przemyślane podejście do kalkulacji kosztów jest kluczowe dla skuteczności zarządzania projektami budowlanymi.

Pytanie 18

W jakim przypadku dochodzi do napowietrzenia sieci ciepłowniczej?

A. w trakcie użytkowania sieci

B. w czasie, gdy sieć jest w bezruchu

C. kiedy sieć jest opróżniana z wody

D. gdy sieć jest napełniana wodą

Wszystkie inne odpowiedzi zawierają koncepcje, które są niezgodne z najlepszymi praktykami związanymi z eksploatacją sieci ciepłowniczej. Napowietrzanie podczas eksploatacji sieci może prowadzić do niepożądanych efektów, takich jak korozja rur, która jest wynikiem obecności tlenu w systemie. Dobre praktyki w zakresie zarządzania ciepłownią wskazują na to, że sieć powinna być odpowiednio napowietrzana w momencie jej opróżniania, aby usunąć powietrze z rur i zminimalizować ryzyko systemowych awarii. Postój sieci również nie jest odpowiednim momentem na napowietrzanie, ponieważ w tym czasie nie zachodzi intensywna cyrkulacja wody, co mogłoby zwiększyć ryzyko gromadzenia się zanieczyszczeń oraz osadów. Napełnianie sieci wodą, z kolei, wiąże się z ryzykiem powstawania podciśnienia, co może prowadzić do zapadania się rur oraz ich uszkodzeń. Dla zachowania efektywności i bezpieczeństwa systemów ciepłowniczych, niezbędne jest przestrzeganie ustalonych norm, takich jak PN-EN 12831, które regulują zasady dotyczące projektowania oraz eksploatacji”.

Pytanie 19

Jaką rolę odgrywają studzienki rewizyjne w systemie kanalizacyjnym?

A. Pozwalają na bieżącą inspekcję kanałów

B. Ograniczają zbyt duże spadki w kanałach

C. Usuwają nadmiar ścieków z rury

D. Chronią kanał przed uszkodzeniami mechanicznymi

Odpowiedzi wskazujące na inne funkcje studzienek rewizyjnych, takie jak odprowadzanie nadmiaru ścieków, redukcja spadków czy zabezpieczanie przed uszkodzeniami mechanicznymi, nie oddają rzeczywistych zadań, jakie pełnią te konstrukcje w sieci kanalizacyjnej. Odprowadzanie nadmiaru ścieków z kanału to funkcja, którą pełnią studnie kanalizacyjne, ale nie rewizyjne. Studzienki rewizyjne nie mają na celu regulacji przepływu, lecz umożliwiają dostęp do systemu, co jest kluczowe dla inspekcji i konserwacji. Co więcej, redukcja nadmiernych spadków kanałów wiąże się z projektowaniem sieci kanalizacyjnej, a nie z działaniem studzienek, które są wykorzystywane głównie do inspekcji stanu kanałów. Ponadto, zabezpieczenie kanału przed uszkodzeniami mechanicznymi to zadanie, które należy do właściwego projektowania i materiałów używanych w budowie sieci, a nie do samej funkcji studzienek rewizyjnych. Typowym błędem myślowym jest mylenie funkcji różnych elementów infrastruktury, co może prowadzić do niewłaściwego planowania i zarządzania siecią. Zrozumienie specyfiki i przeznaczenia studzienek rewizyjnych jest kluczowe dla zapewnienia efektywności i trwałości całego systemu kanalizacyjnego.

Pytanie 20

Częścią układu wentylacji mechanicznej nawiewno-wywiewnej jest

A. wyrzutnia powietrza

B. czerpnia powietrza

C. nagrzewnica

D. nawiewnik

Wyrzutnia powietrza jest kluczowym elementem w systemach wentylacji mechanicznej nawiewno-wywiewnej, ponieważ odpowiada za usuwanie zużytego powietrza z pomieszczeń. Zgodnie z normami branżowymi, takie jak PN-EN 13779, wyrzutnie powietrza powinny zapewniać skuteczną wymianę powietrza, co jest niezbędne dla utrzymania odpowiednich warunków mikroklimatycznych w obiektach. Przykładem zastosowania wyrzutni powietrza jest biurowiec, gdzie usuwanie ciepłego i wilgotnego powietrza z pomieszczeń pozwala na wprowadzenie świeżego powietrza, co zapewnia komfort pracowników oraz minimalizuje ryzyko rozwoju pleśni. Efektywne usuwanie powietrza jest również kluczowe w obiektach przemysłowych, gdzie zanieczyszczenia powietrza mogą wpływać na jakość produkcji oraz zdrowie pracowników. Wyrzutnie mogą być stosowane w różnych konfiguracjach, w zależności od układu pomieszczeń, co powinno być zawsze uzgadniane z projektem systemu wentylacyjnego, aby osiągnąć optymalne wyniki operacyjne.

Pytanie 21

Aby zrealizować odgałęzienie na już istniejącym gazociągu z rur PE o średnicy do 63 mm, powinno się użyć

A. mufę redukcyjną elektrooporową

B. trójnik elektrooporowy

C. kolano elektrooporowe

D. mufę równoprzelotową elektrooporową

Trójnik elektrooporowy jest dedykowany do wykonywania odgałęzień na gazociągach, w tym na instalacjach z rur PE o średnicy do 63 mm. Jego konstrukcja pozwala na bezpieczne i szczelne połączenie dodatkowego odcinka rury z istniejącym gazociągiem, co jest kluczowe dla zapewnienia ciągłości i bezpieczeństwa transportu gazu. W procesie montażu trójnika elektrooporowego wykorzystywana jest technika spawania elektrooporowego, która polega na zastosowaniu prądu elektrycznego do podgrzewania materiału, co prowadzi do jego stopienia i stworzenia solidnego połączenia. Jest to metoda zgodna z normami branżowymi, co zapewnia wysoką jakość wykonania. Praktycznym zastosowaniem trójnika elektrooporowego jest np. rozgałęzienie sieci gazowej w celu zasilenia dodatkowych odbiorców, co wymaga precyzyjnego i pewnego montażu, aby uniknąć wycieków. Warto także zwrócić uwagę na aspekty serwisowe, gdyż trójniki są także łatwiejsze do wymiany lub naprawy niż inne elementy, co podnosi efektywność działania całego systemu.

Pytanie 22

Filtr gazowy w instalacji kotła gazowego ustawia się w kierunku przepływu gazu

A. za zaworem odcinającym i przed śrubunkiem

B. za zaworem odcinającym i za śrubunkiem

C. przed zaworem odcinającym i przed śrubunkiem

D. przed zaworem odcinającym i za śrubunkiem

Umiejscowienie filtra gazowego w instalacji nie może być przypadkowe, a błędne lokalizacje mogą prowadzić do poważnych problemów związanych z bezpieczeństwem i efektywnością systemu. Montaż filtra przed zaworem odcinającym i za śrubunkiem stwarza ryzyko, że w sytuacji awaryjnej nie będzie możliwości szybkiego odcięcia dopływu gazu, co może prowadzić do niekontrolowanego wycieku lub nawet wybuchu. Przesunięcie filtra przed zaworem odcinającym narusza również zasady dotyczące serwisowania instalacji, ponieważ konieczne byłoby usunięcie filtra przed zamknięciem dopływu gazu, co zwiększa ryzyko błędów. Podobnie, umiejscowienie filtra za śrubunkiem, niezależnie od jego położenia względem zaworu, może prowadzić do sytuacji, gdzie zanieczyszczenia nie będą skutecznie eliminowane, co zagraża nie tylko kotłowi, ale również całej instalacji. Właściwie zamontowany filtr powinien być dostępny do łatwej wymiany i serwisowania, co w przypadku błędnego umiejscowienia staje się utrudnione. Ponadto, zgodnie z normami i dobrymi praktykami, filtr powinien być zainstalowany tak, aby umożliwić inspekcję i konserwację bez wstrzymywania całego systemu, co nie jest możliwe w przypadku podanych błędnych lokalizacji.

Pytanie 23

Jakiego rodzaju spoiwo powinno się wykorzystać do twardego lutowania złączek wykonanych z miedzi oraz brązu w systemach gazowych?

A. Lut zawierający kadm

B. Lut srebrny z topnikiem

C. Cynę do lutowania z topnikiem

D. Pastę lutowniczą

Cyna do lutowania z topnikiem nie jest odpowiednim materiałem do lutowania twardego złączek z miedzi i brązu w instalacjach gazowych, ponieważ jej właściwości mechaniczne są zdecydowanie gorsze w porównaniu do lutu srebrnego. Cyna ma niższą temperaturę topnienia, co może prowadzić do niestabilnych połączeń w warunkach, gdzie mogą występować drgania lub zmiany temperatury. Topnik, choć pomocny w procesie lutowania, nie rekompensuje ograniczeń cyny, szczególnie w kontekście bezpieczeństwa instalacji gazowych, które wymagają materiałów o wysokiej odporności na korozję i wytrzymałości. Pasta lutownicza, będąca innym typem materiału, również nie jest odpowiednia, ponieważ jest przeznaczona głównie do lutowania miękkiego, a nie twardego, jak w przypadku gazu. W przypadku lutu z zawartością kadmu, należy podkreślić, że kadm jest substancją toksyczną, a jego stosowanie w instalacjach gazowych jest zabronione w wielu krajach z powodu ryzyka zdrowotnego. Użytkownicy często mylą lutowanie twarde z miękkim, co prowadzi do wybierania niewłaściwych materiałów. W kontekście standardów branżowych, wybór niewłaściwego spoiwa może skutkować niezgodnością z normami bezpieczeństwa, co w przypadku instalacji gazowych ma daleko idące konsekwencje, w tym ryzyko awarii lub wybuchu. Dlatego niezwykle istotne jest, by odpowiednio dobierać materiały, kierując się ich właściwościami mechanicznymi oraz zgodnością z regulacjami prawnymi.

Pytanie 24

Czas przeglądu jednego hydrantu wynosi 12 minut, a stawka za pracę montera to 10 zł za godzinę. Jaki jest całkowity koszt przeglądu 40 hydrantów?

A. 80zł

B. 120zł

C. 33zł

D. 480zł

W przypadku niewłaściwych odpowiedzi kluczowe jest zrozumienie, jakie błędy mogły prowadzić do niepoprawnych wyników. Przykładowo, odpowiedzi takie jak 33 zł, 120 zł lub 480 zł mogą wynikać z błędnych założeń dotyczących czasu przeglądu lub stawki robocizny. Często pojawiającym się błędem jest nieprawidłowe przeliczenie czasu przeglądu jednego hydrantu na godziny, co prowadzi do zaniżenia lub zawyżenia całkowitego kosztu. Na przykład, jeśli ktoś obliczy przegląd 40 hydrantów jako 40 * 12 minut, a następnie zastosuje niewłaściwą stawkę, może dojść do rozbieżności w kosztach. Innym typowym błędem może być błędne założenie o tym, że koszt przeglądu wzrasta liniowo, niezależnie od ilości hydrantów. W rzeczywistości, przy większej liczbie hydrantów, koszt jednostkowy w ogóle nie powinien wzrastać, co jest istotnym elementem analizy kosztów w przemyśle. Zrozumienie koncepcji przeliczeń jednostek czasu i stawki robocizny jest niezbędne, aby prawidłowo podejść do kalkulacji wydatków na usługi, a także do efektywnego zarządzania budżetem w firmach zajmujących się utrzymaniem infrastruktury. Warto również zaznaczyć, że systematyczne przeglądy hydrantów są kluczowe z punktu widzenia przepisów dotyczących bezpieczeństwa przeciwpożarowego, co jeszcze bardziej podkreśla znaczenie dokładności w obliczeniach.

Pytanie 25

Urządzeniem w sieci gazowej, które służy do oddzielania konkretnego odcinka rury oraz jego wypompowania z gazu w celu przeprowadzenia kontroli lub naprawy, jest

A. zbiornik skroplin

B. reduktor ciśnienia

C. zespół zaporowo-upustowy

D. przewód węchowy

Zespół zaporowo-upustowy jest kluczowym elementem systemu gazowego, który służy do odcinania określonych odcinków rurociągu oraz ich opróżniania z gazu. Jego podstawowym zadaniem jest zabezpieczenie obszaru roboczego przed niebezpieczeństwem związanym z obecnością gazu. Przykładowo, w przypadku awarii lub konieczności przeprowadzenia prac konserwacyjnych, zespół ten umożliwia bezpieczne odłączenie i opróżnienie rurociągu, co jest niezbędne dla zapewnienia bezpieczeństwa pracowników oraz efektywności przeprowadzanych działań. Standardy branżowe, takie jak PN-EN 161, podkreślają znaczenie stosowania odpowiednich urządzeń odcinających, aby zminimalizować ryzyko wycieków i zapewnić odpowiednie warunki pracy. Dodatkowo, w praktyce inżynieryjnej, zespół zaporowo-upustowy jest często wykorzystywany w instalacjach przemysłowych oraz w sieciach dystrybucji gazu, gdzie efektywne zarządzanie przepływem gazu jest kluczowe dla funkcjonowania systemu. Właściwe zastosowanie tego elementu przyczynia się do zwiększenia niezawodności całej sieci gazowej.

Pytanie 26

Jakie urządzenie należy zastosować do pomiaru ciśnienia podczas przeprowadzania prób wodnych w instalacji centralnego ogrzewania?

A. flusometr

B. higrometr

C. anemometr

D. manometr

Anemometr, flusometr i higrometr to urządzenia, które służą do pomiaru zupełnie innych parametrów niż ciśnienie w instalacjach grzewczych. Anemometr mierzy prędkość powietrza, co jest przydatne w wentylacji i klimatyzacji, ale nie ma zastosowania w pomiarach ciśnienia w systemach centralnego ogrzewania. Flusometr natomiast służy do pomiaru przepływu cieczy, co także nie jest bezpośrednim pomiarem ciśnienia; jest on używany do oceny ilości wody przepływającej przez system, a nie do monitorowania ciśnienia wewnętrznego. Używanie flusometru w kontekście prób wodnych może prowadzić do nieprawidłowych wniosków o szczelności systemu. Higrometr mierzy wilgotność, co jest istotne w kontekście jakości powietrza i komfortu użytkowania, ale nie ma on znaczenia przy pomiarach ciśnienia w instalacjach grzewczych. Często mylnie sądzimy, że do pomiaru ciśnienia można używać różnorodnych przyrządów, jednak każdy z nich ma swoje specyficzne zastosowanie. W niektórych przypadkach niewłaściwy dobór sprzętu pomiarowego może prowadzić do błędnych interpretacji wyników, co może skutkować poważnymi konsekwencjami, takimi jak uszkodzenie systemu grzewczego czy obniżenie jego efektywności. Dlatego kluczowe jest zrozumienie, jakie urządzenie jest odpowiednie do konkretnego zadania pomiarowego.

Pytanie 27

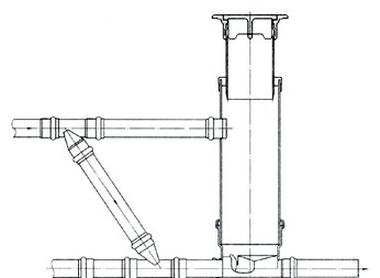

Do wykonania podłączenia studzienki kanalizacyjnej przedstawionej na rysunku należy zastosować 2 trójniki 67°, kinetę przelotową, trzon, pokrywę studzienki oraz

A. 3 króćce z kielichem i 2 króćce bose.

B. 2 króćce z kielichem i 3 króćce bose.

C. 3 króćce z kielichem i 4 króćce bose.

D. 2 króćce z kielichem i 2 króćce bose.

Odpowiedź "3 króćce z kielichem i 4 króćce bose" jest prawidłowa, ponieważ przy analizie rysunku studzienki kanalizacyjnej można zauważyć, że do jej prawidłowego podłączenia wymagana jest odpowiednia ilość króćców. Króćce z kielichem są kluczowe dla rurociągów wchodzących do studzienki, ponieważ zapewniają stabilne połączenie z rurami, co jest niezbędne do uniknięcia ewentualnych wycieków. Z kolei króćce bose są używane na rurach wychodzących z trójników, gdzie ich liczba wynika z potrzeby odpowiedniego podłączenia do dalszej sieci kanalizacyjnej. Zgodnie z dobrymi praktykami inżynieryjnymi, właściwe planowanie i wykorzystanie odpowiednich materiałów ma kluczowe znaczenie dla trwałości systemu kanalizacyjnego oraz dla wydajności jego pracy. W tym przypadku, poprawne dobranie króćców do studzienki przekłada się na skuteczność odprowadzania ścieków oraz minimalizację ryzyka awarii i kosztów związanych z ich naprawą.

Pytanie 28

Jakie paliwo jest źródłem energii odnawialnej?

A. węgiel brunatny

B. pellet

C. węgiel kamienny

D. koks

Węgiel kamienny, koks oraz węgiel brunatny to paliwa kopalne, które są źródłem energii nieodnawialnej. Ich wykorzystanie wiąże się z wysoką emisją zanieczyszczeń i dwutlenku węgla, co ma negatywny wpływ na środowisko oraz przyczynia się do zmian klimatycznych. Węgiel kamienny, wydobywany głównie w kopalniach, jest jednym z głównych źródeł energii w przemyśle, lecz jego spalanie wiąże się z dużą emisją szkodliwych substancji. Koks, będący produktem przetwarzania węgla, używany jest głównie w hutnictwie, ale również zalicza się do paliw kopalnych, które nie są odnawialne. Węgiel brunatny, wydobywany często w sposób odkrywkowy, ma jeszcze gorszy stosunek emisji CO2 do energii, którą dostarcza. Większość z tych paliw nie tylko przyczynia się do zanieczyszczenia powietrza, ale także do degradacji środowiska naturalnego w wyniku wydobycia i przetwarzania. Używanie odnawialnych źródeł energii, takich jak pellet, jest kluczowe dla zrównoważonego rozwoju, ponieważ zmniejsza emisję gazów cieplarnianych i przyczynia się do ochrony ekosystemów. Warto zatem zastanowić się nad przejściem na bardziej ekologiczne źródła energii, aby wspierać walkę ze zmianami klimatycznymi i dążyć do bardziej zrównoważonego rozwoju energetycznego.

Pytanie 29

W instalacji kanalizacyjnej zawór napowietrzający instaluje się

A. na końcu podejścia kanalizacyjnego

B. na końcu przykanalika

C. na końcu poziomu kanalizacyjnego

D. na końcu pionu kanalizacyjnego

Wybór niewłaściwego miejsca montażu zaworu napowietrzającego może prowadzić do wielu problemów związanych z funkcjonowaniem instalacji kanalizacyjnej. Montaż na zakończeniu poziomu kanalizacyjnego, na zakończeniu przykanalika, czy podejścia kanalizacyjnego jest nieodpowiedni z kilku powodów. Poziomy odcinek kanalizacji nie jest miejscem, gdzie występują zmiany ciśnienia, co oznacza, że zawór napowietrzający nie będzie spełniał swojej funkcji. W takich lokalizacjach nie zachodzi potrzeba wprowadzania powietrza do systemu, a zamiast tego może prowadzić do nieprawidłowego działania syfonów, co skutkuje ich zasychaniem i wydobywaniem się nieprzyjemnych zapachów do wnętrza budynków. Ponadto, umiejscowienie zaworu na zakończeniu przykanalika, który prowadzi do sieci kanalizacyjnej, może powodować, że woda gruntowa lub inne nieczystości mogłyby wpływać na jego działanie, co stwarza zagrożenie dla zdrowia i środowiska. Takie błędne podejście do montażu zaworu jest często wynikiem braku zrozumienia zasad działania systemów kanalizacyjnych oraz norm budowlanych, takich jak PN-EN 12056-1, które jasno określają zasady instalacji wentylacji odpływów. Niezrozumienie, że zawór napowietrzający powinien być umieszczony w miejscach, gdzie może skutecznie zrównoważyć ciśnienie, prowadzi do poważnych błędów w projektowaniu i montażu, co w konsekwencji może wpływać na komfort użytkowania budynku.

Pytanie 30

W trakcie wykonania testu instalacji centralnego ogrzewania na gorąco należy kontrolować

A. mocowania oraz rozmieszczenie uchwytów

B. zdolność wydłużania kompensatorów

C. przyleganie izolacji do ścianek przewodów

D. wykonane zabezpieczenia antykorozyjne

Zdolność wydłużania kompensatorów jest kluczowym aspektem podczas instalacji centralnego ogrzewania, zwłaszcza w systemach, gdzie występują zmiany temperatury. Kompensatory są elementami, które umożliwiają kompensację wydłużeń rur spowodowanych zmianami temperatury, co jest niezbędne dla zachowania integralności systemu i zapobiegania jego uszkodzeniom. Zbyt mała zdolność wydłużania może prowadzić do powstania nadmiernych naprężeń, co skutkuje pęknięciami rur lub ich odkształceniem. Przykładem zastosowania tych zasad jest instalacja systemu ogrzewania podłogowego, gdzie zmiany temperatury są szczególnie wyraźne. W takich instalacjach, właściwe dobranie i kontrola parametrów kompensatorów jest zgodne z normami branżowymi, jak PN-EN 12828, które regulują wymagania dotyczące projektowania, wykonania i eksploatacji instalacji. Warto również pamiętać, że niewłaściwe dobranie kompensatorów może prowadzić do zwiększonej awaryjności systemu oraz wysokich kosztów eksploatacyjnych.

Pytanie 31

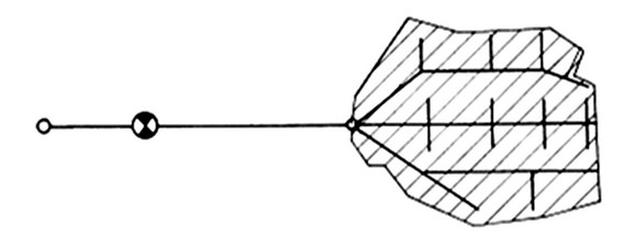

Na rysunku przedstawiono układ sieci wodociągowej

A. rozgałęziony.

B. zamknięty.

C. obwodowy.

D. pierścieniowy.

Odpowiedź "rozgałęziony" jest prawidłowa, ponieważ układ sieci wodociągowej przedstawiony na rysunku odzwierciedla charakterystykę systemu, w którym główny przewód zasilający stanowi centralny punkt, od którego rozchodzą się boczne przewody do poszczególnych odbiorców. W praktyce, układ rozgałęziony jest powszechnie stosowany w budownictwie infrastruktury wodociągowej, ponieważ pozwala na efektywne rozprowadzenie wody na obszarach miejskich i wiejskich. Taki system zapewnia elastyczność w dostarczaniu wody, umożliwiając łatwe dodawanie nowych przyłączy czy zabudowy w przyszłości. Dobrą praktyką w projektowaniu sieci wodociągowych o rozgałęzionym układzie jest uwzględnienie odpowiednich średnic rur oraz zapewnienie odpowiednich spadków, co gwarantuje właściwy przepływ wody i minimalizuje ryzyko stagnacji. Ponadto, zastosowanie systemu rozgałęzionego pozwala na efektywne zarządzanie ciśnieniem w sieci oraz ułatwia lokalizację ewentualnych awarii, co jest kluczowe dla zapewnienia nieprzerwanego dostępu do wody pitnej dla użytkowników.

Pytanie 32

Gdzie należy umieścić miejscowe układy mieszające, które umożliwiają zasilenie zarówno ogrzewania podłogowego, jak i grzejnikowego z jednej instalacji c.o.?

A. w szafce koło rozdzielacza

B. w kotłowni obok naczynia otwartego

C. w kotłowni przy naczyniu przeponowym

D. na pionie zasilającym

Wybór lokalizacji dla miejscowych układów mieszających w kotłowni przy naczyniu otwartym jest nieoptymalny, ponieważ naczynia otwarte są coraz rzadziej stosowane w nowoczesnych instalacjach, które preferują naczynia przeponowe dla zapewnienia stabilności ciśnienia. Umieszczając układy mieszające w kotłowni, można napotkać trudności z dostępem do zamontowanych elementów, co może prowadzić do problemów z konserwacją i serwisowaniem. Ponadto, naczynia otwarte są podatne na zanieczyszczenia, co może wpływać negatywnie na efektywność całego systemu. Likwidacja układu w kotłowni przy naczyniu przeponowym także nie jest właściwa, gdyż takie umiejscowienie może prowadzić do nieefektywnego zarządzania temperaturą i ciśnieniem w instalacji. Montowanie układów na pionie zasilającym również jest niewłaściwą praktyką, ponieważ nie zapewnia to odpowiedniej separacji pomiędzy różnymi rodzajami ogrzewania, co jest kluczowe dla zachowania wydajności systemu. Właściwe podejście do projektowania instalacji c.o. uwzględnia rozmieszczenie komponentów w taki sposób, aby maksymalizować ich funkcjonalność i dostępność, czego przykładem jest lokalizacja w szafce przy rozdzielaczu, co pozwala na łatwe wprowadzenie regulacji oraz serwisowania bez zbędnych komplikacji.

Pytanie 33

W jaki sposób zapewnia się szczelność opisanego w ramce połączenia przewodów instalacji kanalizacyjnej?

Aby wykonać połączenie, należy sfazować i posmarować
bosy koniec rury środkiem poślizgowym, a następnie
wprowadzić go do dna kielicha.

A. Zaciskaniem.

B. Klejem.

C. Zgrzewaniem.

D. Uszczelką.

Wybór innych metod, takich jak zgrzewanie, klejenie czy zaciskanie, w kontekście zapewnienia szczelności połączenia rur instalacji kanalizacyjnej jest błędny z kilku powodów. Zgrzewanie stosowane jest głównie w przypadku rur wykonanych z materiałów termoplastycznych, gdzie powierzchnie są podgrzewane i następnie łączone. Jednak w instalacjach kanalizacyjnych, gdzie często używa się rur PVC lub innych tworzyw sztucznych, zgrzewanie nie zapewnia wymaganej elastyczności ani odporności na zmiany ciśnienia. Klejenie z kolei, mimo że może być skuteczne w niektórych zastosowaniach, jest mało praktyczne w przypadkach, gdy istnieje potrzeba późniejszego demontażu połączenia. Dodatkowo, nie wszystkie kleje są odporne na długotrwałe działanie wody, co może prowadzić do późniejszych wycieków. Zaciskanie, chociaż bywa stosowane w instalacjach hydraulicznych, w przypadku rur kanalizacyjnych nie zapewnia odpowiedniej szczelności oraz może prowadzić do uszkodzeń mechanicznych materiału rury. W praktyce, najczęściej stosowanym rozwiązaniem są uszczelki, które oferują efektywne i trwałe połączenie, a ich regularne stosowanie jest zgodne z najlepszymi praktykami w branży budowlanej i hydraulicznej.

Pytanie 34

Na gazociągu w lokalizacjach, gdzie mogą pojawić się nieszczelności, powinno się zainstalować

A. sączek węchowy

B. czujnik gazu

C. rurę wydmuchową

D. instalację alarmową

Sączek węchowy to urządzenie, które jest niezwykle ważne w kontekście bezpieczeństwa gazociągów. Jego podstawowym zadaniem jest wykrywanie nieszczelności poprzez identyfikację obecności gazu w atmosferze. Zasada działania polega na wykorzystaniu odpowiednich materiałów pochłaniających zapach gazu, co umożliwia pracownikom natychmiastowe reagowanie na potencjalne zagrożenie. W praktyce, sączki węchowe często stosowane są w miejscach, w których gaz może się gromadzić, na przykład w pobliżu zaworów, połączeń i innych newralgicznych lokalizacji. Ponadto, instalacja takich urządzeń jest zgodna z normami branżowymi, takimi jak PN-EN 60079, które określają wymagania dotyczące sprzętu w atmosferach wybuchowych. Wprowadzenie sączków węchowych do systemów monitorowania gazu może znacznie zwiększyć poziom bezpieczeństwa, pozwalając na szybsze wykrywanie i eliminację zagrożeń.

Pytanie 35

Jaki zawór montowany na sieci gazowej przedstawiono na rysunku?

A. Zwrotny.

B. Upustowy.

C. Wydmuchowy.

D. Bezpieczeństwa.

Zawór wydmuchowy, jak widać na rysunku, jest naprawdę ważny w systemach gazowych. Umożliwia kontrolowane wypuszczanie gazu, dzięki czemu możemy trzymać ciśnienie w ryzach. Jego główna rola to zapobieganie nadmiernemu wzrostowi ciśnienia, bo to może spowodować poważne uszkodzenia naszego sprzętu, a co gorsza, stworzyć zagrożenie dla ludzi. W praktyce używamy zaworów wydmuchowych, gdy ciśnienie gazu zaczyna osiągać wartości, które mogą być niebezpieczne - wiesz, takie, które są poza normami bezpieczeństwa, jak te w PN-EN 13774. Dzięki nim możemy lepiej zarządzać ryzykiem związanym z eksploatacją instalacji. Zazwyczaj te zawory mają też dodatkowe mechanizmy zabezpieczające, które włączają się, gdy coś zaczyna być nie tak, co oczywiście zwiększa ich funkcjonalność i bezpieczeństwo. Przykłady ich użycia znajdziesz w różnych instalacjach przemysłowych, gdzie kontrola ciśnienia jest kluczowa dla zachowania bezpieczeństwa.

Pytanie 36

Szczelność przewodów w sieciach ciepłowniczych można uznać za właściwie sprawdzoną, jeśli

A. próba jest przeprowadzona równocześnie na całym rurociągu

B. temperatura wody w rurociągu wynosi 60°C

C. rurociąg jest napełniony wodą na 36 h przed przeprowadzeniem próby

D. rurociąg jest odpowiednio odpowietrzony

Rurociąg jest dobrze odpowietrzony, co jest kluczowym warunkiem przeprowadzenia skutecznej próby szczelności przewodów sieci ciepłowniczych. Odpowietrzenie rurociągu ma na celu usunięcie powietrza, które mogłoby zniekształcić wyniki próby, prowadząc do fałszywych wskazań. W praktyce, obecność powietrza w systemie może wpłynąć na ciśnienie i wprowadzić błędy w pomiarze ewentualnych wycieków. Dobrym przykładem jest procedura przeprowadzania prób ciśnieniowych, gdzie zaleca się, aby przed napełnieniem rurociągu wodą, wszystkie punkty odpowietrzające były otwarte, co pozwala na swobodne wydostanie się powietrza. Ponadto, według norm branżowych, takich jak PN-EN 806, odpowiednie odpowietrzanie jest niezbędne dla zapewnienia wysokiej jakości i efektywności systemu grzewczego. Aby uzyskać dokładne wyniki, należy także zadbać o to, aby rurociąg był całkowicie wypełniony wodą, co pozwoli na właściwe przeprowadzenie próby ciśnieniowej i minimalizację ryzyka uszkodzeń systemu.

Pytanie 37

Umywalkowa bateria stojąca, znana jako sztorcowa, powinna być instalowana na wysokości

A. 75 – 85 cm

B. 180 – 200 cm

C. 25 – 35 cm

D. 100 – 120 cm

Bateria umywalkowa stojąca, znana też jako sztorcowa, najlepiej sprawdza się zamontowana na wysokości od 75 do 85 cm od podłogi. To takie ogólne standardy w branży sanitarno-hydraulicznej. Dzięki temu, większość ludzi, zarówno dorośli, jak i dzieci, ma wygodny dostęp do kranu. Jest to ważne, bo chodzi o codzienne używanie. Ta wysokość sprawia, że mycie rąk i korzystanie z mydła czy dozowników jest o wiele łatwiejsze, bez potrzeby schylania się albo stawania na palcach. W nowoczesnych łazienkach, gdzie estetyka i funkcjonalność idą w parze, ta wysokość naprawdę ma sens. Łatwiej też kontrolować przepływ wody i uniknąć rozpryskiwania. Pamiętaj, że ważne jest trzymanie się zaleceń producentów i norm budowlanych, bo to przekłada się na jakość i trwałość całej instalacji.

Pytanie 38

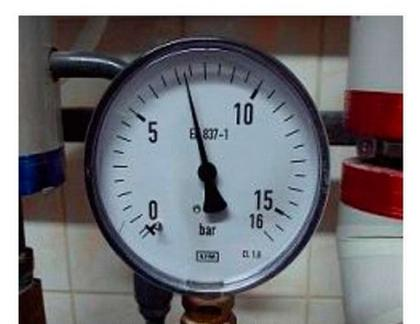

Przyrząd przedstawiony na ilustracji stosowany jest do pomiaru

A. temperatury.

B. oporów przepływu.

C. ciśnienia.

D. ilości przepływającej cieczy.

Manometr, który został przedstawiony na ilustracji, jest specjalistycznym urządzeniem służącym do pomiaru ciśnienia w różnorodnych zastosowaniach przemysłowych oraz laboratoryjnych. Jego działanie opiera się na przekształceniu ciśnienia gazu lub cieczy na odczyt skali, wyrażonej w jednostkach takich jak bary lub paskale. Przykładowe zastosowania manometrów obejmują monitorowanie ciśnienia w systemach hydraulicznych, ciśnienie gazu w instalacjach grzewczych oraz kontrolę ciśnienia w zbiornikach ciśnieniowych. W praktyce, odpowiednie pomiary ciśnienia są kluczowe dla zapewnienia bezpieczeństwa i efektywności działania systemów, a także dla zapobiegania awariom. W kontekście standardów branżowych, pomiary ciśnienia muszą być przeprowadzane zgodnie z normami, takimi jak ISO 2768, co gwarantuje ich dokładność i powtarzalność. Stosowanie manometrów w odpowiednich warunkach oraz ich kalibracja zgodnie z zaleceniami producentów jest niezbędna dla uzyskania wiarygodnych wyników.

Pytanie 39

Urządzenia gazowe, które czerpią powietrze potrzebne do procesu spalania z pomieszczenia oraz odprowadzają spaliny do tego samego pomieszczenia, klasyfikowane są jako urządzenia typu

A. B1

B. A

C. C

D. C1

Wybór odpowiedzi B1, C lub C1 wskazuje na niepełne zrozumienie klasyfikacji urządzeń gazowych. Odpowiedzi te odnoszą się do innych typów urządzeń, które nie funkcjonują w sposób opisany w pytaniu. Urządzenia typu B1 oznaczają kotły, które pobierają powietrze do spalania z pomieszczenia, ale wydalają spaliny przez komin na zewnątrz budynku, co różni się od opisanego w pytaniu scenariusza. Tego rodzaju urządzenia są bardziej efektywne pod względem bezpieczeństwa, ponieważ odprowadzają szkodliwe gazy na zewnątrz, ograniczając ryzyko ich gromadzenia się w pomieszczeniach. Podobnie urządzenia typu C są przeznaczone do pobierania powietrza z zewnątrz i oddawania spalin również na zewnątrz, co jest zgodne z nowoczesnymi standardami budowlanymi, które promują wentylację i bezpieczeństwo użytkowania. Wybór odpowiedzi C1, która odnosi się do urządzeń z zamkniętą komorą spalania, również nie jest zgodny z opisanym przypadkiem, ponieważ tego typu urządzenia zapewniają pełne bezpieczeństwo dzięki izolacji komory spalania od pomieszczenia. Kluczowym błędem w podejściu do tego pytania jest pomylenie urządzeń, które odprowadzają spaliny do pomieszczenia, z tymi, które działają w oparciu o zasadę wentylacji wymuszonej lub naturalnej. Zrozumienie różnic między tymi klasami urządzeń jest istotne dla właściwego doboru technologii grzewczej oraz zapewnienia komfortu i bezpieczeństwa w przestrzeniach mieszkalnych.

Pytanie 40

Szczelność przyłącza gazowego sprawdza się bezpośrednio po

A. zasypaniu wykopu

B. oznakowaniu przyłącza

C. wykonaniu montażu przyłącza

D. zamontowaniu gazomierza na sieci

Wykonywanie próby szczelności przyłącza gazowego przed zasypaniem wykopu jest koncepcją, która może prowadzić do niebezpiecznych praktyk. Przykłady odpowiedzi, które wskazują na montaż gazomierza, montaż przyłącza lub oznakowanie przyłącza, są mylnymi podejściami, ponieważ nie uwzględniają realiów praktycznych związanych z budową instalacji gazowej. Montaż gazomierza na sieci nie powinien być przeprowadzany przed upewnieniem się, że przyłącze jest szczelne, ponieważ wprowadzenie gazu do systemu bez wcześniejszej weryfikacji stwarza ryzyko wycieku. Podobnie, próba szczelności po samym montażu przyłącza, ale jeszcze przed zasypaniem, może być niewystarczająca, gdyż nieszczelności mogą powstać w wyniku ruchów ziemi czy zmian temperatury, które mogą wystąpić po zasypaniu. Oznakowanie przyłącza jest ważnym krokiem, ale nie ma bezpośredniego związku z bezpieczeństwem przed wprowadzeniem gazu do instalacji. Użytkownicy często mylą kolejność działań, co prowadzi do błędnych wniosków; każdy etap budowy musi być zakończony odpowiednimi testami, aby zapewnić integralność systemu. Dlatego kluczowe jest, aby zachować poprawną sekwencję działań, co jest zgodne z normami i najlepszymi praktykami w branży gazowniczej.
