Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.03 - Montaż i obsługa maszyn i urządzeń
Data rozpoczęcia: 10 czerwca 2026 15:11
Data zakończenia: 10 czerwca 2026 15:32

Egzamin niezdany

Wynik: 12/40 punktów (30,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

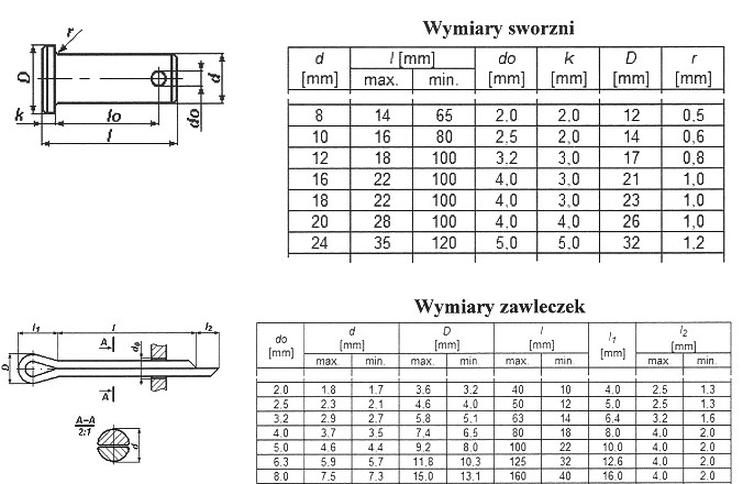

Korzystając ż danych przedstawionych na rysunkach i w tabelach, dobierz wielkości d i l zawleczki zabezpieczającej sworzeń o średnicy d = 20 mm przed wypadnięciem z otworu.

A. d = 2,9 mm, l = 30 mm

B. d = 4,6 mm, l = 50 mm

C. d = 3,7 mm, l = 40 mm

D. d = 2,3 mm, l = 20 mm

Wybór odpowiedniej zawleczki zabezpieczającej jest kluczowy dla zapewnienia bezpieczeństwa i funkcjonalności elementów mechanicznych. W przypadku średnicy sworznia wynoszącej 20 mm, odpowiedź d = 3,7 mm, l = 40 mm została wybrana na podstawie tabeli, która definiuje zakresy wymiarów zawleczek. Właściwy dobór średnicy zawleczki (d) oraz jej długości (l) jest niezwykle istotny, ponieważ niewłaściwe wymiary mogą prowadzić do wyjęcia sworznia z otworu, co może skutkować poważnymi awariami mechanicznymi. Standardy dotyczące zabezpieczeń mechanicznych, takie jak ISO 8752, podkreślają, że dobór odpowiednich materiałów i wymiarów zawleczek ma kluczowe znaczenie dla wydajności i niezawodności konstrukcji. Przykładem zastosowania tej wiedzy może być przemysł motoryzacyjny, gdzie zabezpieczenia takie jak zawleczki muszą spełniać rygorystyczne normy bezpieczeństwa, aby zapobiec niebezpiecznym sytuacjom podczas eksploatacji pojazdów.

Pytanie 2

Jaką czynność można zrealizować przy użyciu aparatu spawalniczego?

A. Renowacji czopów wału

B. Aplikacji powłoki galwanicznej

C. Zrealizowania połączenia wciskowego

D. Pokrywania fluidyzacyjnego

Aparat spawalniczy nie jest odpowiednim narzędziem do przeprowadzania połączeń wciskowych, które wymagają zastosowania innych metod montażu. Połączenia wciskowe zazwyczaj polegają na mechanicznej interakcji dwóch elementów, co wymaga precyzyjnego dopasowania oraz odpowiednich tolerancji, a nie spawania. Coraz częściej stosuje się również technologie takie jak klejenie czy zgrzewanie na zimno, które oferują alternatywne podejścia do łączenia materiałów bez potrzeby użycia wysokotemperaturowych procesów. Powlekanie fluidyzacyjne i nakładanie powłoki galwanicznej są również procesami, w których aparat spawalniczy nie ma zastosowania. Powlekanie fluidyzacyjne polega na nanoszeniu warstwy proszków na powierzchni, co ma na celu zwiększenie odporności na korozję, a proces galwanizacji wymaga zanurzenia elementów w roztworze elektrochemicznym, co jest zupełnie innym procesem technologicznym. Naprawa czopów wału jest jedynie jednym z wielu zastosowań spawania, ale nie można go mylić z innymi technikami używanymi w obróbce materiałów. Kluczowym błędem myślowym jest zatem mylenie funkcji i zastosowań różnych narzędzi oraz technik, co prowadzi do nieprawidłowych wniosków o ich użyteczności w danym kontekście.

Pytanie 3

Który rysunek przedstawia schemat działania hamulca wielopłytkowego?

A. C.

B. B.

C. A.

D. D.

Niepoprawny wybór może wynikać z nieporozumienia dotyczącego różnych typów hamulców oraz ich działania. Rysunki A, C i D przedstawiają inne mechanizmy, które funkcjonują w oparciu o różne zasady fizyczne i konstrukcyjne. Na przykład, rysunek A może ilustrować prosty hamulec tarczowy, który działa na zasadzie ucisku na jedną tarczę, co nie zapewnia takiej samej siły tarcia jak w hamulcu wielopłytkowym. Z kolei rysunek C mógłby przedstawiać hamulec bębnowy, który działa na zupełnie innej zasadzie, opierającej się na rozprzestrzenianiu siły na bębnie, a nie na zestawie tarcz. Użytkownicy często mylą te mechanizmy, nie zdając sobie sprawy, że każda konstrukcja ma swoje unikalne zastosowania i ograniczenia. Wybór niewłaściwego rysunku może świadczyć o braku zrozumienia różnic w działaniu poszczególnych typów hamulców oraz ich odpowiedniości do konkretnych zadań. Przykładowo, hamulce wielopłytkowe są preferowane tam, gdzie wymagana jest wysoka moc hamowania w ograniczonej przestrzeni, natomiast inne mechanizmy mogą nie spełniać tych wymagań. Zrozumienie funkcji i zastosowania każdego z typów hamulców jest kluczowe dla prawidłowego ich doboru i eksploatacji w różnych kontekstach przemysłowych.

Pytanie 4

W trakcie korzystania z dźwignika hydraulicznego dozwolone jest

A. pozostawienie uniesionego przedmiotu na dźwigniku bez żadnego nadzoru

B. podnoszenie przedmiotów o wadze przekraczającej nośność dźwignika

C. podnoszenie przedmiotów o wadze niższej niż nośność dźwignika

D. unoszenie maszyny z osobą znajdującą się na jej powierzchni

Podnoszenie elementu maszyny ze znajdującym się na nim człowiekiem jest praktyką niezwykle niebezpieczną i niezgodną z zasadami BHP. Na dźwigniku hydraulicznym nigdy nie powinny znajdować się osoby, gdyż w przypadku awarii lub niewłaściwego użycia sprzętu, może dojść do tragicznych w skutkach wypadków. Wymogi prawne i standardy branżowe, takie jak normy OSHA (Occupational Safety and Health Administration), kategorycznie zabraniają takiego działania. Kolejnym błędem jest pozostawienie uniesionego elementu na dźwigniku bez nadzoru. Ta praktyka stwarza poważne ryzyko, ponieważ nieprzewidziane czynniki, jak zmiana warunków atmosferycznych czy awaria mechanizmu, mogą prowadzić do opadnięcia ładunku. Podnoszenie elementów o masie większej niż nośność dźwignika jest bezpośrednim naruszeniem zasad bezpieczeństwa i może prowadzić do uszkodzenia zarówno dźwignika, jak i otoczenia, a także stwarza zagrożenie dla operatora oraz innych pracowników. Właściwe zrozumienie nośności dźwigników hydraulicznych oraz ich adekwatne użycie są kluczowe dla zapewnienia bezpieczeństwa w miejscu pracy i zminimalizowania ryzyka wypadków.

Pytanie 5

Aby podzielić obwód obrabianego materiału na sześć równych segmentów, jakie urządzenie należy użyć?

A. podzielnicę uniwersalną tarczkową

B. uchwyt tokarski 3 szczękowy

C. imadło maszynowe

D. imadło obrotowe

Podzielnica uniwersalna tarczkowa to urządzenie, które umożliwia dokładne dzielenie obwodu przedmiotu obrabianego na określoną liczbę równych części, co w tym przypadku dotyczy sześciu części. Dzięki zastosowaniu podzielnicy można precyzyjnie ustawić kąt obrotu, co jest kluczowe w procesach obróbczych, zwłaszcza gdy zachowanie wysokiej dokładności jest wymagane. Przykładem zastosowania podzielnicy jest produkcja tarcz, kół zębatych czy innych elementów, które muszą mieć identyczne segmenty. Użycie podzielnicy uniwersalnej jest standardem w wielu zakładach obróbczych, zwłaszcza tam, gdzie liczy się powtarzalność i precyzja wykonania. Ponadto, w przeciwieństwie do innych narzędzi, podzielnice pozwalają na łatwe dostosowanie podziału i są niezwykle wszechstronne, co czyni je nieocenionym narzędziem w warsztatach mechanicznych.

Pytanie 6

Urządzenie mechaniczne wykorzystywane do transportu cieczy z obszaru o niższym poziomie na wyższy lub z miejsca o mniejszym ciśnieniu do miejsca o wyższym ciśnieniu, to

A. sprężarka

B. siłownik

C. turbina

D. pompa

Turbina to urządzenie, które przekształca energię płynów (takich jak woda czy para) w energię mechaniczną. Pomimo że turbiny również mogą transportować ciecz, ich głównym celem jest generowanie energii, a nie przenoszenie cieczy z jednego miejsca do drugiego. W kontekście transportu cieczy, turbiny nie są odpowiednie do działania w sytuacjach, gdzie wymagana jest zmiana poziomu lub ciśnienia cieczy. Sprężarka natomiast jest urządzeniem, które zwiększa ciśnienie gazów, a nie cieczy. Jej działanie polega na sprężaniu gazów, co jest zupełnie inną funkcją w porównaniu do pompy. Typowe zagadnienia związane ze sprężarkami obejmują ich zastosowanie w systemach klimatyzacyjnych czy chłodniczych. Siłownik to element wykonawczy, który przekształca energię (np. elektryczną) w ruch mechaniczny, ale nie służy do przenoszenia cieczy. Przy podejmowaniu decyzji dotyczących odpowiednich urządzeń do transportu cieczy, istotne jest zrozumienie tych różnic, aby uniknąć pomyłek w zastosowaniu technologii. W praktyce, nieprawidłowe zrozumienie ról tych urządzeń może prowadzić do kosztownych błędów w projektach inżynieryjnych oraz eksploatacyjnych.

Pytanie 7

Jaką siłę wywiera tłok pompy o powierzchni 10 000 mm2, jeśli ciśnienie wynosi 0,5 MPa?

A. 15 kN

B. 10 kN

C. 20 kN

D. 5 kN

Wybór innych wartości siły naporu, takich jak 10 kN, 20 kN czy 15 kN, wskazuje na niepełne zrozumienie podstawowych zasad dotyczących obliczania siły w kontekście ciśnienia i powierzchni. Często błędne interpretacje wynikają z mylnego założenia, że siła naporu rośnie proporcjonalnie do ciśnienia lub powierzchni w sposób nieliniowy. Warto zauważyć, że siła naporu jest bezpośrednio związana z iloczynem ciśnienia i powierzchni, co oznacza, że podwajając powierzchnię albo zwiększając ciśnienie dwukrotnie, uzyskujemy dwukrotnie większą siłę. Oznacza to, że przy ciśnieniu 0,5 MPa i powierzchni 10 000 mm² nie można uzyskać siły 10 kN ani wyższej, ponieważ to po prostu nie odpowiada wzorowi F = P × A. Typowym błędem w takich obliczeniach jest także przeoczenie jednostek miar, co może prowadzić do niewłaściwych wyników. Ważne jest, aby podczas wszelkich obliczeń inżynieryjnych dokładnie monitorować jednostki i upewnić się, że wszystkie elementy wzoru są zgodne. Zrozumienie zasady działania pomp hydraulicznych oraz ich parametrów jest istotne w różnych dziedzinach techniki i inżynierii, w tym w projektowaniu układów do przenoszenia sił, gdzie niewłaściwe obliczenia mogą prowadzić do awarii systemów.

Pytanie 8

Jakie jest typowe zagrożenie dla pracownika podczas korzystania z wiertarki stołowej?

A. praca w rękawicach

B. niewłaściwe oświetlenie

C. obracające się wiertło

D. nadmierny hałas

Choć odpowiedzi dotyczące obrotowego wiertła, nadmiernego hałasu oraz niewłaściwego oświetlenia mają swoje podstawy, nie są one najważniejszym zagrożeniem związanym z pracą na wiertarce stołowej. Obracające się wiertło z pewnością stwarza ryzyko kontuzji, jednak to nieprzemyślane używanie rękawic jest kluczowym błędem, który może prowadzić do poważnych wypadków. Nadmierny hałas wydobywający się podczas wiercenia może prowadzić do uszkodzenia słuchu, jednak jego obecność nie jest bezpośrednim zagrożeniem, które powoduje bezpośrednie ryzyko urazów ciała, w przeciwieństwie do kontaktu z ruchomymi częściami maszyny. Niewłaściwe oświetlenie może wpływać na widoczność i precyzyjność pracy, prowadząc do pomyłek, jednak nie zagraża w sposób bezpośredni zdrowiu jak niewłaściwie dobrane rękawice. Często osoby pracujące z narzędziami mogą błędnie oceniać ryzyko związane z używaniem standardowego wyposażenia ochronnego, co prowadzi do nieświadomego narażania się na wypadki. Kluczowe jest zrozumienie, że odpowiednia ochrona osobista, w tym dobór właściwych rękawic, jest niezbędna dla zapewnienia bezpieczeństwa w pracy oraz uniknięcia poważnych urazów.

Pytanie 9

Rysunek przedstawia

A. pogłębiacz.

B. rozwiertak.

C. wiertło.

D. nawiertak.

Wiele osób myli nawiertak z innymi narzędziami skrawającymi, co prowadzi do nieporozumień w zakresie ich zastosowania. Wiertło, które często jest mylone z nawiertakiem, ma zupełnie inną funkcję. Wiertło służy do wiercenia otworów, a jego konstrukcja jest zoptymalizowana do tej konkretnej operacji. Nie posiada krawędzi skrawających na obu częściach zewnętrznych, co czyni je nieodpowiednim do wykonywania nakiełków. Z kolei pogłębiacz, który poszerza już istniejące otwory, również nie ma charakterystyki nawiertaka. Pogłębiacze są projektowane z myślą o zachowaniu osi otworów, co sprawia, że nie są w stanie stworzyć nakiełków, a ich działanie koncentruje się na zwiększaniu średnicy otworu bez naruszania jego orientacji. Rozwierak to narzędzie o zupełnie innym przeznaczeniu; służy do precyzyjnego wykańczania otworów. Rozwieraki są idealne do osiągania dokładnych wymiarów i gładkości powierzchni, ale nie są przystosowane do wstępnego przygotowania materiału do wiercenia. Wiele z tych pomyłek wynika z niedostatecznej wiedzy o narzędziach skrawających oraz ich zastosowaniach, co może prowadzić do nieefektywnej pracy oraz obniżenia jakości obróbki. Dlatego istotne jest, aby zrozumieć różnice między tymi narzędziami oraz ich specyfikacje, aby móc je prawidłowo wykorzystać w praktyce inżynieryjnej.

Pytanie 10

Na rysunku przedstawiono przekładnię

A. zębatkową.

B. walcową.

C. ślimakową.

D. śrubową.

Przekładnia walcowa, zębatkowa i śrubowa posiadają odmienne budowy oraz zasady działania, które różnią się od przekładni ślimakowej. Przekładnia walcowa składa się z dwóch cylindrycznych elementów, które zazwyczaj mają zęby ułożone równolegle do osi obrotu. Oferuje ona możliwość przenoszenia większych obciążeń przy stosunkowo niskich przełożeniach, co czyni ją idealną do zastosowań w pojazdach i maszynach przemysłowych. Przekładnia zębatkowa, z drugiej strony, korzysta z ruchu liniowego, który przekształca się w ruch obrotowy. Jest to rozwiązanie stosowane w mechanizmach, gdzie wymagane jest precyzyjne sterowanie ruchem. Przekładnia śrubowa natomiast, działa na zasadzie przemiany ruchu obrotowego w ruch liniowy poprzez wykorzystanie śruby oraz nakrętki. Podczas analizy odpowiedzi, typowym błędem myślowym jest skupienie się na zewnętrznych cechach elementów, a nie na ich zasadzie działania. Każdy z tych typów przekładni ma swoje unikalne właściwości i zastosowania, co jest kluczowe w doborze odpowiedniego rozwiązania do konkretnego problemu inżynieryjnego. Korzystanie z niewłaściwego typu przekładni może prowadzić do nieefektywności, a nawet uszkodzenia systemu, dlatego tak ważne jest zrozumienie ich różnic i zastosowań.

Pytanie 11

W pneumatycznych systemach napędowych elementem odpowiedzialnym za ruch postępowo-zwrotny jest

A. regulator ciśnienia

B. amortyzator pneumatyczny

C. zawór dławiący

D. siłownik tłokowy

Siłownik tłokowy jest kluczowym elementem w napędach pneumatycznych, odpowiedzialnym za generowanie ruchu postępowo-zwrotnego. Działa on na zasadzie przemieszczania tłoka wewnątrz cylindra, co następuje w wyniku różnicy ciśnień powietrza po obu stronach tłoka. W praktyce, siłowniki tłokowe znajdują szerokie zastosowanie w automatyce przemysłowej, na przykład w liniach montażowych, gdzie są wykorzystywane do podnoszenia, przesuwania lub precyzyjnego pozycjonowania elementów. W zgodzie z normami ISO 6432 i ISO 15552, siłowniki te muszą spełniać określone parametry dotyczące wydajności oraz materiałów, co zapewnia ich niezawodność i długą żywotność. Dobór odpowiednich siłowników do zastosowania wymaga analizy wymagań dotyczących siły, prędkości oraz medium roboczego. Przykładem zastosowania siłowników tłokowych może być ich użycie w systemach robotyki, gdzie precyzyjne ruchy są kluczowe dla prawidłowego działania urządzeń.

Pytanie 12

W szczególnych okolicznościach za napięcie uznawane za bezpieczne w przypadku prądu przemiennego, przyjmuje się napięcie nominalne o maksymalnej wartości

A. 110 V

B. 24 V

C. 60 V

D. 12 V

Wybór niewłaściwego napięcia, takiego jak 12 V, 60 V czy 110 V, może wynikać z niepełnego zrozumienia pojęcia napięcia bezpiecznego. Napięcie 12 V jest powszechnie stosowane w instalacjach niskonapięciowych, ale w kontekście prądu przemiennego nie spełnia norm bezpieczeństwa dla wyższych zastosowań, ponieważ nie jest uważane za wystarczająco izolowane do ochrony przed porażeniem. Z kolei 60 V oraz 110 V to wartości, które w przypadku prądu przemiennego przekraczają dopuszczalne progi bezpieczeństwa, co poważnie zwiększa ryzyko wystąpienia niebezpiecznych sytuacji. Zastosowanie napięć wyższych niż 24 V w warunkach specjalnych może prowadzić do poważnych konsekwencji zdrowotnych i prawnych, zwłaszcza w środowiskach, gdzie istnieje większe ryzyko kontaktu z wilgocią lub innymi czynnikami zwiększającymi przewodnictwo elektryczne. Wysokie napięcia są również bardziej podatne na awarie i wymagają bardziej skomplikowanych zabezpieczeń, co dodatkowo zwiększa koszty i czas potrzebny na ich instalację. Z tego powodu ważne jest, aby dokładnie zrozumieć standardy i procedury dotyczące stosowania napięć w instalacjach elektrycznych, co pozwoli uniknąć typowych błędów projektowych oraz zapewni bezpieczeństwo użytkowników.

Pytanie 13

Na rysunku przedstawiono połączenie kołkowe poprzeczne. Jeżeli na kołek działa siła F, a wytrzymałość materiału kołka na ścinanie wynosi \( k_t \), to średnicę kołka należy wyznaczyć ze wzoru

A. \( d = \sqrt{\frac{4F}{\pi \cdot k_t}} \)

B. \( d = \sqrt{\frac{2F}{\pi \cdot k_t}} \)

C. \( d = \sqrt{\frac{F}{2\pi \cdot k_t}} \)

D. \( d = \sqrt{\frac{F}{4\pi \cdot k_t}} \)

Wybór błędnej odpowiedzi może wynikać z nieporozumienia dotyczącego podstawowych zasad obliczania średnicy kołka w kontekście obciążeń dynamicznych i statycznych. Często, osoby odpowiadające błędnie na to pytanie nie uwzględniają, że obliczenie średnicy kołka muszą opierać się na rzeczywistych warunkach obciążeniowych, które mogą różnić się od teoretycznych założeń. W przypadku materiałów, każda zmiana obciążenia czy materiału kołka wymaga ponownego przeliczenia średnicy, aby zapewnić, że nie dojdzie do przekroczenia granicy wytrzymałości materiału. Ważnym błędem w myśleniu jest przyjęcie, że można po prostu zwiększyć średnicę kołka bez odpowiednich obliczeń, co może prowadzić do nadmiernych kosztów i nieefektywności w projekcie. Ponadto, niektóre odpowiedzi mogą sugerować niewłaściwe wzory lub pomijać istotne czynniki, takie jak wpływ temperatury czy korozji na wytrzymałość materiału. To wskazuje na potrzebę głębszego zrozumienia zagadnień związanych z materiałoznawstwem oraz mechaniką ciał stałych. Dlatego kluczowe jest, aby każdy inżynier przyswoił sobie zasady obliczania wymiarów elementów połączeniowych zgodnie z standardami branżowymi, aby uniknąć takich pułapek w przyszłości.

Pytanie 14

Przed włączeniem złożonego układu hydraulicznego nie jest konieczne sprawdzenie

A. materiałów i powłok ochronnych.

B. szczelności.

C. odporności na wibracje.

D. ilości zastosowanych łączników.

Sprawdzenie szczelności jest kluczowym aspektem przygotowania układu hydraulicznego do uruchomienia. Jeśli układ nie jest szczelny, może dojść do wycieków płynów roboczych, co nie tylko wpływa na efektywność działania systemu, ale także stwarza zagrożenie dla bezpieczeństwa. W przypadku układów hydraulicznych, gdzie ciśnienie robocze jest często bardzo wysokie, każda nieszczelność może prowadzić do poważnych awarii. Odporność na drgania jest również istotna, zwłaszcza w sytuacjach, gdy układ będzie eksploatowany w warunkach, które mogą generować wibracje. Ignorowanie tego aspektu może prowadzić do uszkodzeń mechanicznych oraz skrócenia żywotności komponentów. Jednak najważniejszym elementem, który powinien być kontrolowany przed uruchomieniem, jest zgodność użytych materiałów i pokryć ochronnych z wymaganiami norm branżowych. Stosowanie niewłaściwych materiałów może prowadzić do korozji, co w dłuższej perspektywie zagraża integralności układu. Warto zwrócić uwagę na typowe pułapki myślowe, które mogą prowadzić do błędnych decyzji, takie jak lekceważenie standardów jakości i bezpieczeństwa, co jest nieprzyjazne dla wydajności oraz długoterminowej eksploatacji systemu. Mimo że ilość łączników jest ważna, nie powinna być traktowana jako krytyczny wskaźnik przed uruchomieniem układu hydraulicznego.

Pytanie 15

Jaka jest maksymalna zawartość węgla w niskowęglowej stali przeznaczonej do spawania?

A. 0,50%

B. 0,25%

C. 0,80%

D. 0,10%

Stal niskowęglowa to materiał, który charakteryzuje się zawartością węgla wynoszącą do 0,25%. Taki poziom węgla jest optymalny dla procesów spawania, ponieważ zapewnia odpowiednią plastyczność i wytrzymałość na zmęczenie. Przykładem zastosowania stali niskowęglowej są elementy konstrukcyjne w budownictwie, które muszą wytrzymać obciążenia bez pękania. W kontekście spawania, zbyt wysoka zawartość węgla (np. 0,5% lub 0,8%) może prowadzić do kruchości spoiny, co jest niepożądane w wielu zastosowaniach inżynieryjnych. W branży spawalniczej stosuje się również normy, takie jak EN 10025, które klasyfikują stale w zależności od ich właściwości mechanicznych oraz zawartości węgla, co pozwala na dobór odpowiednich materiałów do konkretnych aplikacji. Zrozumienie struktury stali niskowęglowej i jej właściwości jest kluczowe dla inżynierów i techników zajmujących się projektowaniem i wykonywaniem konstrukcji spawanych. Niska zawartość węgla sprzyja również lepszemu wtapianiu się materiału w procesie spawania, co wpływa na jakość oraz wytrzymałość połączeń spawanych.

Pytanie 16

W przypadku napędów mechanizmów roboczych suwnic oraz wciągarek najczęściej wykorzystuje się hamulce

A. cięgnowe

B. tarcze mechaniczne

C. szczękowe z luzownikiem

D. bębnowe

Hamulce bębnowe, które były jedną z opcji, działają na zasadzie tarcia do zatrzymywania ruchu, ale niestety w suwnicach i wciągarkach nie są za bardzo popularne. Duże obciążenia i dynamiczne zmiany w pracy tych maszyn wymagają czegoś bardziej wytrzymałego i efektywnego. Hamulce cięgnowe mogą być używane w innych miejscach, ale nie nadają się do ciężkich zadań w suwnicach. Z kolei hamulce tarczowe mechaniczne są bardziej skomplikowane, mogą mieć problem z zapewnieniem odpowiedniego momentu hamującego przy dużych obciążeniach, a to już jest spory problem, gdy chodzi o suwnice. Często ludzie mylą różne rodzaje hamulców, nie zdając sobie sprawy z ich odmiennych zastosowań i ograniczeń. Jak ktoś wybiera hamulec, warto, żeby dokładnie przeanalizował warunki pracy, obciążenia i standardy bezpieczeństwa, bo to naprawdę ma znaczenie w kontekście efektywności i bezpieczeństwa sprzętu w przemyśle.

Pytanie 17

Polipropylen należy do kategorii tworzyw sztucznych

A. termoplastycznych

B. chemoplastycznych

C. chemoutwardzalnych

D. termoutwardzalnych

Wybór odpowiedzi nieprawidłowych może wynikać z niepełnego zrozumienia podziału tworzyw sztucznych. Chemoplastyczne i chemoutwardzalne to terminy, które mogą wprowadzać w błąd. Chemoplastyczne odnoszą się do materiałów, które można przetwarzać w formie plastycznej, jednak nie są to typowe materiały termoplastyczne. Z kolei chemoutwardzalne (takie jak żywice epoksydowe) to materiały, które po utwardzeniu nie mogą być ponownie przetopione, co jest ich kluczową cechą różniącą je od termoplastów. W kontekście polipropylenu jego właściwości fizykochemiczne są ściśle związane z jego zdolnością do bycia termoplastem, co pozwala na łatwe przetwarzanie i formowanie. Wiele osób myli te pojęcia z powodu podobnych zastosowań w przemyśle, jednak zrozumienie fundamentalnych różnic jest kluczowe. Wybór niewłaściwej klasy tworzyw może prowadzić do wad w produktach finalnych, takich jak kruchość, nieadekwatna trwałość czy trudności w recyklingu. W przemyśle produkcyjnym kluczowe jest przestrzeganie norm i standardów, takich jak ISO 11469, które definiują klasyfikację i oznakowanie tworzyw sztucznych, co umożliwia prawidłowy dobór materiałów do konkretnego zastosowania.

Pytanie 18

Zniszczoną śrubę o średnicy 10 mm, posiadającą gwint metryczny zewnętrzny o skoku 1,25 mm i długości 125 mm, można wymienić na nową o oznaczeniu

A. M10 x 125 x 1,25

B. M125 x 10 x 1,25

C. M1,25 x 10 x 125

D. M10 x 1,25 x 125

Odpowiedź M10 x 1,25 x 125 jest poprawna, ponieważ dokładnie opisuje parametry nowej śruby, którą należy zastosować. Oznaczenie M10 oznacza, że średnica nominalna gwintu wynosi 10 mm. Wartość 1,25 mm to skok gwintu, co jest standardowym wymiarem dla śrub metrycznych o średnicy 10 mm. Długość śruby wynosi 125 mm, co również odpowiada długości uszkodzonej śruby. W praktyce, jeśli wymieniamy śrubę w konstrukcjach mechanicznych lub budowlanych, ważne jest, aby nowe elementy montażowe miały identyczne wymiary, aby zapewnić odpowiednie dopasowanie i funkcjonalność. W przypadku śrub metrycznych, kluczowe jest zachowanie standardów ISO, które definiują parametry gwintów metrycznych, co gwarantuje ich szeroką zastosowalność i kompatybilność w różnych projektach inżynieryjnych. Przykładowo, w przemyśle motoryzacyjnym lub budowlanym stosowanie odpowiednich zamienników śrub jest niezbędne dla zapewnienia bezpieczeństwa i trwałości konstrukcji.

Pytanie 19

Oznaczenie Φ20F8/h6 odnosi się do typu pasowania

A. luźnego na podstawie zasady stałego otworu

B. ciasnego na podstawie zasady stałego wałka

C. ciasnego na podstawie zasady stałego otworu

D. luźnego na podstawie zasady stałego wałka

Pasowanie luźne według zasady stałego otworu, ciasne według zasady stałego wałka oraz ciasne według zasady stałego otworu to koncepcje, które nie odpowiadają zapisowi Φ20F8/h6. W przypadku pierwszej koncepcji, zastosowanie zasady stałego otworu oznaczałoby, że otwór byłby sztywny, a wałek mógłby mieć różne tolerancje, co wprowadzałoby nieprzewidywalność w montażu i eksploatacji. W praktyce, takie podejście byłoby niewłaściwe, gdyż wymaga precyzyjnego dopasowania, co nie jest celem zapisu luźnego. Ciasne pasowanie według zasady stałego wałka oraz stałego otworu sugeruje, że zarówno wałek, jak i otwór muszą mieć bliskie tolerancje, co prowadziłoby do znacznego tarcia i zużycia, a także potencjalnych problemów z montażem, co w przypadku zastosowań mechanicznych jest niepożądane. Dobre praktyki inżynieryjne opierają się na odpowiednim doborze tolerancji pasowania, by zminimalizować ryzyko nadmiernego zużycia i awarii komponentów. Dlatego istotne jest zrozumienie różnic między różnymi rodzajami pasowań oraz ich wpływu na zachowanie mechanizmów w trakcie pracy.

Pytanie 20

W celu zapewnienia odpowiedniego tłumienia drgań, jaki materiał najlepiej zastosować do odlewanego korpusu obrabiarki?

A. z siluminu

B. z żeliwa szarego

C. z mosiądzu

D. ze staliwa konstrukcyjnego

Wybór materiału do odlewanego korpusu obrabiarki jest kluczowy dla jej funkcjonalności i trwałości. Silumin, będący stopem aluminium z krzemem, ma niską gęstość i dobrą odporność na korozję, ale jego właściwości mechaniczne są niewystarczające do skutecznego tłumienia drgań, co jest istotne w kontekście obróbczych procesów precyzyjnych. Mosiądz, chociaż doskonały do zastosowań w elementach wymagających odporności na zużycie, nie sprawdzi się w kontekście korpusów obrabiarek, ponieważ jest materiałem za lekkim i zbyt elastycznym, co prowadzi do wibracji i obniżenia precyzji obróbczej. Stal konstrukcyjna, z kolei, oferuje wysoką wytrzymałość, ale posiada gorsze właściwości tłumienia drgań w porównaniu do żeliwa szarego. Często popełnianym błędem jest założenie, że materiały o wysokiej wytrzymałości mogą zastąpić te o lepszym tłumieniu drgań. Przykłady takich błędów można znaleźć w projektach, gdzie zastosowano stal zamiast żeliwa, co skutkowało obniżoną jakością produkcji. W rezultacie, dobór materiału oparty na zrozumieniu właściwości fizycznych i mechanicznych jest kluczowy w inżynierii maszynowej, a stosowanie żeliwa szarego jako materiału do odlewów korpusów obrabiarek jest zgodne z najlepszymi praktykami i standardami branżowymi.

Pytanie 21

Do tworzenia nakiełków służą

A. rozwiertaki.

B. wiertła.

C. pogłębiacze.

D. nawiertaki.

Nawiertaki to narzędzia skrawające, które są specjalnie zaprojektowane do wykonywania nakiełków, czyli wstępnych otworów w materiałach takich jak drewno, metal czy tworzywa sztuczne. Ich unikalna konstrukcja, w tym stożkowy kształt oraz precyzyjnie dobrana geometria ostrzy, umożliwia skuteczne prowadzenie narzędzia, co jest istotne przy precyzyjnym nawiercaniu. W praktyce, nawiertaki są wykorzystywane w wielu branżach, w tym w stolarstwie, budownictwie oraz przemyśle maszynowym. W przypadku stolarstwa, na przykład, nawiertaki są kluczowe przy przygotowywaniu elementów drewnianych do montażu, gdzie dokładność i czystość wykonania mają kluczowe znaczenie dla jakości finalnego produktu. Zgodnie z dobrymi praktykami, stosowanie nawiertaków w odpowiednich warunkach oraz z właściwymi parametrami obróbczy pozwala na uzyskanie optymalnych efektów i minimalizowanie uszkodzeń materiału. Warto również pamiętać, że dobór nawiertaka powinien być zgodny z typem materiału oraz wymaganiami technologicznymi procesu, co zapewnia wysoką efektywność pracy.

Pytanie 22

Który z metali używanych jako dodatek stopowy podnosi odporność stali na korozję?

A. Kadm

B. Wolfram

C. Miedź

D. Chrom

Chrom jest kluczowym dodatkiem stopowym, który znacząco zwiększa odporność stali na korozję. Działa on poprzez tworzenie na powierzchni stali cienkiej warstwy tlenku chromu, która działa jako bariera, chroniąc metal przed działaniem czynników korozyjnych, takich jak wilgoć i związki chemiczne. W stalach nierdzewnych, które zawierają co najmniej 10,5% chromu, ta właściwość jest szczególnie wyraźna. Przykładem zastosowania stali nierdzewnej z chromem są elementy w branży spożywczej, gdzie wysoka odporność na korozję jest niezbędna dla zachowania higieny oraz trwałości materiałów. Ponadto, stosowanie stali z dodatkiem chromu jest zgodne z normami takimi jak ISO 9445, które definiują wymagania dotyczące stali nierdzewnej. W przemyśle budowlanym i motoryzacyjnym stal chromowo-niklowana jest szeroko używana w konstrukcjach wymagających długotrwałej odporności na korozję. Dodatkowo, chrom zapewnia również lepszą wytrzymałość mechaniczną i twardość stali, co czyni ją bardziej wszechstronnym materiałem do zastosowań inżynieryjnych.

Pytanie 23

Przedstawione na fotografii urządzenie to

A. nitownica pneumatyczna.

B. zgrzewarka punktowa.

C. nitownica hydrauliczna.

D. zgrzewarka liniowa.

Wybierając nitownicę hydrauliczną, zgrzewarkę punktową lub zgrzewarkę liniową, można wpaść w pułapkę błędnego rozumienia funkcji i konstrukcji tych urządzeń. Nitownica hydrauliczna, choć również jest narzędziem do łączenia materiałów, działa na zupełnie innej zasadzie. Wykorzystuje ona ciśnienie hydrauliczne, co wpływa na jej gabaryty i sposób użytkowania. Urządzenia te są zazwyczaj większe i cięższe, co ogranicza ich mobilność oraz zastosowanie w miejscach trudno dostępnych. Zgrzewarki punktowe i liniowe z kolei są przeznaczone do procesów zgrzewania, gdzie łączenie materiałów następuje na skutek wysokiej temperatury generowanej przez prąd elektryczny. Ten proces różni się zasadniczo od nitowania, które polega na wprowadzeniu łącznika do materiału. Użytkownicy, którzy mylą te technologie, mogą nie tylko wprowadzać w błąd w kontekście wyboru odpowiedniego narzędzia, ale także stwarzać ryzyko uszkodzenia materiałów lub niewłaściwego wykonania pracy. Dlatego kluczowe jest zrozumienie różnic między tymi urządzeniami, a także ich zastosowania w praktyce. Znajomość właściwych narzędzi i metod pracy jest niezbędna do efektywnego i bezpiecznego wykonywania zadań w branży produkcyjnej.

Pytanie 24

Proces, w którym energia cieplna jest przekazywana za pomocą fal elektromagnetycznych, nosi nazwę

A. przewodzenie ciepła

B. unoszenie ciepła

C. promieniowanie cieplne

D. przenikanie ciepła

Zjawiska przenikania, przewodzenia oraz unoszenia ciepła odnoszą się do różnych procesów wymiany energii cieplnej, które nie obejmują wymiany za pośrednictwem fal elektromagnetycznych, co czyni je nieadekwatnymi w kontekście tego pytania. Przenikanie ciepła, czyli przewodnictwo, zachodzi na skutek różnicy temperatur pomiędzy dwoma ciałami w bezpośrednim kontakcie. Gdy jedno z ciał jest cieplejsze, energia cieplna przepływa do chłodniejszego, co może być zaobserwowane w takich zastosowaniach jak izolacje termiczne w budynkach. Przewodzenie ciepła z kolei zachodzi w materiałach stałych, gdzie cząsteczki drgają i przekazują energię cieplną do sąsiednich cząsteczek. Przykładem tego zjawiska jest ogrzewanie rur w systemach grzewczych, gdzie ciepło jest przenoszone przez metalowe elementy instalacji. Unoszenie ciepła to proces, który zachodzi w cieczy lub gazie, gdzie ciepło przenoszone jest przez ruch masy, co jest powszechnie wykorzystywane w wentylacji oraz systemach chłodzenia. Zrozumienie różnic między tymi zjawiskami jest kluczowe, ponieważ każdy z nich działa na innych zasadach fizycznych i ma swoje specyficzne zastosowania, co może prowadzić do błędnych wniosków, jeśli nie uwzględni się kontekstu promieniowania cieplnego.

Pytanie 25

Na rysunku przedstawiono operację

A. montażu sprężyny za pomocą przyrządu śrubowego.

B. kontroli wytrzymałości sprężyny na ściskanie.

C. regeneracji sprężyny.

D. montażu sprężyny za pomocą przyrządu dźwigniowego.

Wybór odpowiedzi dotyczącej montażu sprężyny za pomocą przyrządu śrubowego jest trafny. Na ilustracji jasno widać sprężynę, która jest instalowana z wykorzystaniem mechanizmu śrubowego, co jest zgodne z najlepszymi praktykami inżynieryjnymi. Mechanizm ten umożliwia precyzyjne ustawienie i regulację napięcia sprężyny, co jest kluczowe w wielu aplikacjach mechanicznych. W przypadku montażu sprężyn, stosowanie przyrządów śrubowych jest standardem, który zapewnia bezpieczeństwo i efektywność procesu. Przykładami zastosowania mogą być różne systemy zawieszenia w pojazdach, gdzie odpowiednie napięcie sprężyn jest kluczowe dla komfortu jazdy i stabilności. Ponadto, właściwe zamocowanie sprężyny wpływa na żywotność całego układu, co jest istotne w kontekście niezawodności maszyn i urządzeń. Zastosowanie mechanizmu śrubowego w tym kontekście potwierdza zarówno jego użyteczność, jak i zgodność z normami jakości.

Pytanie 26

Pokrywanie uszkodzonych elementów maszyn i urządzeń metalową warstwą podczas jednoczesnego topnienia ich podłoża nosi nazwę

A. zgrzewaniem

B. napawaniem

C. spawaniem

D. anodowaniem

Wybór odpowiedzi na podstawie terminologii technicznej często prowadzi do nieporozumień. Spawanie, które różni się od napawania, polega na łączeniu dwóch elementów metalowych przez ich miejscowe topnienie i wprowadzenie materiału dodatkowego. Chociaż w obu procesach dochodzi do topnienia metalu, spawanie ma na celu trwałe połączenie, a nie pokrycie. Zgrzewanie, z kolei, to technika łączenia metali przez miejscowe podgrzewanie ich krawędzi i wywieranie na nie siły, co również nie jest zgodne z definicją pokrywania naprawianych części. W przypadku anodowania, to proces polegający na wytwarzaniu powłok tlenkowych na metalach, zwykle aluminium, co zmienia ich właściwości estetyczne i odporność na korozję, ale nie ma związku z napawaniem. Kluczowym błędem myślowym w tym przypadku jest mylenie procesów, które są odmienne zarówno pod względem zastosowania, jak i technologii. Zrozumienie tych różnic jest istotne dla prawidłowego doboru metod obróbczych w przemyśle oraz ich efektywnego stosowania w praktyce, co jest podstawą nowoczesnych standardów produkcji.

Pytanie 27

Przedstawione na rysunku przyrządy obróbkowe są wykorzystywane do mocowania przedmiotów obrabianych podczas

A. wiercenia długich otworów.

B. toczenia stożków długich.

C. frezowania uzębień metodą obwiedniową.

D. frezowania uzębień na frezarkach uniwersalnych.

Poprawna odpowiedź odnosi się do zastosowania przyrządów obróbkowych przedstawionych na rysunku w kontekście frezowania uzębień na frezarkach uniwersalnych. Głowica podziałowa uniwersalna, będąca jednym z narzędzi pokazanych na zdjęciu, jest kluczowa w procesach związanych z precyzyjnym dzieleniem obwodu mechanizmów zębatych. Umożliwia ona wykonanie uzębień o równomiernie rozmieszczonych zębach, co jest niezbędne w produkcji kół zębatych o wysokiej jakości. Proces ten jest zgodny z branżowymi standardami, które podkreślają znaczenie precyzji w inżynierii mechanicznej. Przykładem zastosowania tej technologii jest produkcja przekładni, w których dokładność uzębień ma kluczowe znaczenie dla ich funkcjonowania. W praktyce, pozycjonowanie obrabianego przedmiotu w głowicy podziałowej oraz odpowiednie ustawienie narzędzia frezarskiego pozwala na osiągnięcie idealnych parametrów obróbczych, co przekłada się na wydajność oraz trwałość finalnego produktu.

Pytanie 28

Technika obróbcza wykorzystywana do produkcji gwintów na obrabianych elementach w procesie produkcji seryjnej to

A. kucie

B. walcowanie

C. ciągnienie

D. tłoczenie

Tłoczenie, ciągnienie oraz kucie to różne procesy obróbki plastycznej, które mają swoje specyficzne zastosowania, jednak nie są optymalnymi metodami do produkcji gwintów w kontekście seryjnej produkcji. Tłoczenie polega na formowaniu materiału poprzez jego deformację w formach, co w przypadku gwintów może prowadzić do nieprecyzyjnych wymiarów oraz trudności w uzyskaniu odpowiednich tolerancji. Ciągnienie natomiast jest procesem, w którym materiał jest wciągany przez otwór, co najczęściej stosuje się w produkcji drutów i prętów, ale nie jest to odpowiednia metoda do formowania gwintów. Kucie, z drugiej strony, polega na deformacji materiału pod wpływem wysokiego ciśnienia, co może być skuteczne w produkcji dużych, masywnych elementów, ale nie sprzyja precyzyjnemu kształtowaniu gwintów. Wybór nieodpowiedniej metody obróbczej może prowadzić do zwiększonych kosztów produkcji, gorszej jakości komponentów oraz trudności w ich dalszej obróbce. W przemyśle kluczowe jest dobieranie właściwych technologii do specyficznych wymagań produkcyjnych, a walcowanie stanowi jedną z najlepszych opcji dla seryjnej produkcji gwintów, zapewniając jednocześnie efektywność i jakość procesu.

Pytanie 29

Sprzęt przeznaczony do transportu ładunków na krótkie dystanse w sposób nieciągły (podnoszenie, przesuwanie, opuszczanie), gdzie ruch powrotny zazwyczaj jest bez obciążenia to

A. przenośniki taśmowe

B. palety transportowe

C. dźwignice

D. wózki widłowe

Palety ładunkowe są używane do transportu towarów, ale nie są urządzeniami, które przenoszą ładunki w sposób przerywany. Stanowią one raczej platformy, na których można układać różne produkty. Wózki, takie jak wózki widłowe czy platformowe, również nie odpowiadają definicji dźwignic, ponieważ ich główną rolą jest przemieszczanie towarów na krótkich dystansach, a nie ich podnoszenie i opuszczanie. Choć wózki mogą mieć funkcje podnoszenia, ich ruch powrotny zazwyczaj nie jest jałowy, co różni je od dźwignic. Przenośniki, z kolei, służą do ciągłego transportu materiałów i ładunków, a ich konstrukcja nie jest dostosowana do przerywanego podnoszenia czy opuszczania. Warto również zauważyć, że dźwignice, w przeciwieństwie do wszystkich wymienionych rozwiązań, są zaprojektowane z myślą o dużych obciążeniach, co wymaga przestrzegania rygorystycznych norm bezpieczeństwa. Wybór niewłaściwego urządzenia do transportu ładunków często wynika z braku zrozumienia ich funkcji oraz zastosowań, co może prowadzić do nieefektywności i zwiększonego ryzyka w miejscu pracy.

Pytanie 30

Jaka jest średnica otworu przygotowanego pod gwint M20 × 2,5? Skorzystaj z wzoru: \( d_o = d_g - 1{,}1 \cdot P \)
gdzie:
\( d_o \) – średnica otworu,
\( d_g \) – średnica gwintu,
\( P \) – skok gwintu?

A. 17,50 mm

B. 18,45 mm

C. 17,25 mm

D. 19,00 mm

Wybór innych odpowiedzi to często wynik braku zrozumienia wzoru na średnicę otworu pod gwint. Odpowiedzi jak 17,50 mm, 19,00 mm czy 18,45 mm to typowe pomyłki, które omijają ważny element wyliczeń. Często ludzie nie biorą pod uwagę współczynnika 1,1, który jest naprawdę istotny, żeby uzyskać właściwy wymiar otworu. Używanie złego skoku lub średnicy gwintu może skończyć się źle, na przykład luzem lub zacięciem w połączeniach. Zrozumienie relacji między średnicą gwintu a średnicą otworu to klucz do uniknięcia błędów w projektowaniu, bo może to wpływać na to, jak elementy będą działać. W kontekście norm inżynieryjnych, jak ISO 965, precyzja jest kluczowa dla jakości i bezpieczeństwa. Na przykład, w budowie maszyn, złe obliczenia średnicy otworu mogą prowadzić do poważnych awarii lub osłabienia połączeń. Dlatego warto zrozumieć te zasady, żeby nie popełniać kosztownych błędów i by nasze projekty były trwałe.

Pytanie 31

Na przedstawionym rysunku pokrętło do przesuwu sań suportu wzdłużnego oznaczono literą

A. C.

B. D.

C. A.

D. B.

Pokrętło oznaczone literą A rzeczywiście jest kluczowym elementem w układzie tokarki, ponieważ pozwala na precyzyjny ręczny przesuw sań suportu wzdłużnego. Ten mechanizm jest istotny dla uzyskania odpowiednich tolerancji wymiarowych oraz wygodnej obsługi maszyny. W praktyce, operatorzy tokarek często korzystają z tego pokrętła, aby dokładnie ustawić położenie narzędzia skrawającego względem obrabianego przedmiotu. Dobrze zrozumienie i umiejętność korzystania z takich elementów jest niezbędne w branży obróbczej, zwłaszcza w kontekście działania zgodnie z normami ISO, które określają wymagania dotyczące precyzyjnych procesów obróbczych. Efektywne użycie pokrętła wpływa na jakość wykonania detali, co jest kluczowe w produkcji przemysłowej.

Pytanie 32

Do obróbki wykańczającej płaszczyzn za pomocą skrobania służy narzędzie przedstawione na rysunku oznaczonym literą

A. C.

B. A.

C. B.

D. D.

Skoro wybrałeś inną odpowiedź niż B, to możliwe, że coś Ci umknęło. Wiele osób myli skrobak z innymi narzędziami, jak szlifierki czy frezarki. Choć wszystkie służą do obróbki materiałów, działają na zupełnie innych zasadach. Skrobak skrawa materiał, usuwając go w cienkich warstwach, co daje gładką powierzchnię. Natomiast szlifierki ścierają, przez co mogą nie dać aż tak precyzyjnego wykończenia. Jeśli wybierzesz złe narzędzie, licz się z tym, że materiał może się uszkodzić albo efekt końcowy nie będzie zadowalający. Warto zrozumieć różnice między tymi narzędziami i ich zastosowaniem, bo to klucz do sukcesu. Pamiętaj też o standardach jakości – dobre dobranie narzędzi jest tutaj na wagę złota. Polecam zagłębić się w temat narzędzi i technik obróbczych, to na pewno zwiększy Twoją efektywność w pracy.

Pytanie 33

Ostatni krok w montażu układu hydraulicznego polega na sprawdzeniu jego szczelności z olejem pod ciśnieniem

A. standardowym roboczym przy temperaturze minimum 150°C

B. większym o mniej więcej 50% od standardowego ciśnienia roboczego

C. przynajmniej 10-krotnie wyższym niż ciśnienie standardowe robocze

D. osiągającym maksymalnie 10% wartości ciśnienia standardowego

Próba szczelności układu hydraulicznego przy nominalnym ciśnieniu pracy o temperaturze co najmniej 150°C jest koncepcją, która nie uwzględnia kluczowych aspektów bezpieczeństwa i prawidłowego funkcjonowania układów hydraulicznych. Wysoka temperatura może wpłynąć na właściwości materiałów uszczelnień oraz całego układu, co może prowadzić do nieprzewidywalnych zachowań oraz zwiększonego ryzyka awarii. Z kolei próba ciśnienia co najmniej 10-krotnie większego od ciśnienia nominalnego jest skrajna i może prowadzić do uszkodzeń elementów układu, co narusza zasady bezpieczeństwa. W praktyce, stosowanie tak wysokich wartości ciśnienia nie tylko zwiększa ryzyko awarii, ale także może być niezgodne z normami przemysłowymi. Ponadto, dopuszczenie ciśnienia wynoszącego maksymalnie 10% wartości nominalnej również nie zapewnia rzetelnej oceny szczelności układu. Takie podejście może prowadzić do fałszywego poczucia bezpieczeństwa, ponieważ nie jest wystarczająco wyczerpujące, aby wykryć potencjalne nieszczelności, które mogłyby wystąpić w warunkach eksploatacyjnych. Użycie ciśnienia o 50% wyższego od nominalnego jest praktyką, która została szeroko zaakceptowana w branży i ma na celu zapewnienie długoterminowej niezawodności systemu hydraulicznego.

Pytanie 34

Na stanowisku ślusarskim pracownik wykonuje detal, składający się z dwóch elementów połączonych 4 nitami. Na podstawie tabeli oblicz koszt wyprodukowania jednego detalu, jeżeli czas jego wykonania wynosi 20 minut, a stawka za roboczogodzinę 120 zł.

Wyszczególniony koszt	Kwota (zł)
Elementy łączone (100 szt.)	500
Paczka nitów (100 sztuk)	50
Amortyzacja maszyn i urządzeń wyliczona na wykonanie 100 detali	200

A. 62 zł

B. 54 zł

C. 44 zł

D. 42 zł

Obliczenie kosztu wyprodukowania detalu, który składa się z dwóch elementów połączonych czterema nitami, opiera się na dokładnym uwzględnieniu wszystkich składników kosztowych. W tym przypadku, koszt materiałów wynoszący 10 zł za dwa elementy oraz 2 zł za cztery nity tworzy łączną wartość 12 zł. Również amortyzacja urządzeń, która wynosi 2 zł na detal, jest kluczowa w procesie kalkulacji. Najważniejszym elementem jest jednak koszt pracy, który w przypadku 20 minut wynosi 40 zł, przy stawce 120 zł za roboczogodzinę. Wartości te zsumowane: 12 zł (materiały) + 2 zł (amortyzacja) + 40 zł (czas pracy) dają łącznie 54 zł. Zrozumienie takiego podejścia jest istotne w branży, ponieważ pozwala na precyzyjne gospodarowanie kosztami oraz efektywne planowanie produkcji. Przykładowo, w praktyce przemysłowej, prowadzenie dokładnych kalkulacji kosztów może wspierać podejmowanie decyzji o optymalizacji procesów produkcyjnych oraz negocjacjach cenowych z dostawcami.

Pytanie 35

Co należy wykonać przed próbą uruchomienia systemu hydraulicznego po dokonaniu naprawy?

A. uruchomić pompę hydrauliczną na kilka sekund 'na sucho' (bez płynu)

B. zweryfikować szczelność połączeń hydraulicznych

C. ustalić poziom wody w nowej cieczy hydraulicznej

D. sprawdzić temperaturę cieczy hydraulicznej

Określenie zawartości wody w nowej cieczy hydraulicznej, pomiar temperatury cieczy hydraulicznej oraz uruchomienie pompy hydraulicznej 'na sucho' to podejścia, które mają swoje miejsce w utrzymaniu systemów hydraulicznych, ale nie są one kluczowe przed pierwszym uruchomieniem po naprawie. Zawartość wody w cieczy hydraulicznej, chociaż istotna dla jakości oleju, nie ma bezpośredniego wpływu na bezpieczeństwo instalacji w momencie uruchomienia. Obecność wody może prowadzić do korozji i obniżenia właściwości smarnych, jednak nie jest to czynnik krytyczny w kontekście testowania szczelności. Z kolei pomiar temperatury cieczy hydraulicznej, choć istotny w procesach roboczych, nie powinien być pierwszym krokiem po naprawie. Uruchamianie pompy 'na sucho' może wprowadzić do systemu powietrze oraz prowadzić do uszkodzenia pompy, co jest sprzeczne z najlepszymi praktykami w branży, które zalecają unikanie takiego działania. W związku z tym, przed uruchomieniem systemu, kluczowe jest zapewnienie szczelności połączeń, aby uniknąć awarii i kosztownych napraw, a nie koncentrowanie się na aspektach, które nie mają bezpośredniego wpływu na integralność systemu.

Pytanie 36

Działanie przedstawionego na rysunku dźwignika hydraulicznego jest najczęściej spotykanym zastosowaniem technicznym prawa

A. Archimedesa.

B. Stevina.

C. Newtona.

D. Pascala.

Pomimo że odpowiedź wskazująca na inne zasady może wydawać się kusząca, każda z nich ma swoje specyficzne zastosowania, które nie są bezpośrednio związane z działaniem dźwignika hydraulicznego. Odpowiedzi odnoszące się do prawa Newtona koncentrują się na ruchu ciał i siłach, które na nie działają, ale nie wyjaśniają, jak ciśnienie w cieczy może zostać wykorzystane do przenoszenia siły. Prawo Archimedesa odnosi się do siły wyporu wywieranej na ciało zanurzone w cieczy, co jest istotne w kontekście pływania i unoszenia obiektów w ciekłych medium. Chociaż zasada Stevina również dotyczy ciśnienia, koncentruje się na różnicy ciśnień w zależności od głębokości w cieczy, a nie na równomiernym przenoszeniu ciśnienia w zamkniętym układzie hydraulicznym. Kluczowym błędem myślowym jest mylenie tych zasad z zastosowaniem energetycznym płynów pod ciśnieniem, co prowadzi do nieporozumień w zrozumieniu fundamentalnych mechanizmów działania systemów hydraulicznych. W rzeczywistości, dźwigniki hydrauliczne zostały zaprojektowane z myślą o maksymalizacji efektywności sił przy użyciu zasady Pascala, co czyni ją niezbędnym narzędziem w inżynierii i technologii.

Pytanie 37

Na rysunku jest przedstawiona pompa

A. śrubowa.

B. zębata.

C. tłokowa.

D. odśrodkowa.

Pompa odśrodkowa, jak wskazuje poprawna odpowiedź, jest jednym z najczęściej stosowanych typów pomp w przemyśle oraz w systemach wodociągowych. Jej działanie opiera się na zasadzie dynamicznego podnoszenia ciśnienia cieczy poprzez obrót wirnika, który generuje siłę odśrodkową. Charakterystyczny spiralny kształt obudowy oraz wirnika pozwala na efektywne kierowanie przepływu cieczy, redukując straty hydrauliczne. Dzięki temu pompy odśrodkowe są idealne do transportu cieczy o niskiej lepkości, takich jak woda czy różne roztwory chemiczne. W praktyce, pompy te znajdują zastosowanie w systemach nawadniających, przemysłowych instalacjach chłodniczych, a także w produkcji przemysłowej. Zgodnie z normami ISO 9906, pompy odśrodkowe powinny być dobierane na podstawie charakterystyki wymagań systemu, aby zapewnić optymalne parametry pracy oraz długowieczność urządzenia. Właściwy dobór pompy odśrodkowej ma kluczowe znaczenie dla efektywności energetycznej i trwałości systemu, dlatego istotne jest zrozumienie zasad jej działania oraz właściwości aplikacyjnych.

Pytanie 38

Podczas użytkowania piaskarki przedstawionej na ilustracji należy założyć

A. rękawice i okulary ochronne.

B. kombinezon, rękawice i hełm przeciwpyłowy.

C. okulary i maskę przeciwpyłową.

D. maskę przeciwpyłową i rękawice ochronne.

Wybór niewłaściwych środków ochrony indywidualnej może prowadzić do poważnych konsekwencji zdrowotnych. Okulary i maska przeciwpyłowa to zbyt mało, aby skutecznie chronić przed szkodliwymi czynnikami podczas użytkowania piaskarki. Choć okulary ochronne mogą zabezpieczyć oczy przed pyłem, nie chronią one twarzy ani skóry przed szkodliwym działaniem cząsteczek. Maska przeciwpyłowa, o ile jest odpowiednio dobrana, może chronić drogi oddechowe, ale sama w sobie nie wystarczy do zapewnienia kompleksowej ochrony. Rękawice, choć są istotnym elementem, zwłaszcza podczas obsługi materiałów, nie wystarczą bez dodatkowej ochrony ciała. Kombinezon ochronny pełni funkcję izolującą, a także zapobiega kontakcie skóry z pyłem, co jest kluczowe w przypadku długotrwałej ekspozycji. Ponadto, hełm przeciwpyłowy nie tylko chroni przed pyłem, ale także jest elementem systemu wentylacji, który pozwala na komfortowe oddychanie w trudnych warunkach. Ignorowanie tych zasad może prowadzić do zniekształcenia wyobrażenia o zachowaniu bezpieczeństwa, co jest typowe w sytuacjach, gdy pracownicy nie mają pełnej wiedzy na temat zagrożeń związanych z używaniem urządzeń do obróbki materiałów sypkich. Dlatego tak ważne jest, aby stosować kompleksowy zestaw ŚOI zgodny z normami BHP, który zapewnia pełną ochronę w trudnych warunkach pracy.

Pytanie 39

Określenie stanu technicznego urządzeń bez ich rozkładania to

A. weryfikacja urządzeń

B. konserwacja urządzeń

C. obsługa sprzętu

D. diagnostyka maszyn

Weryfikacja maszyn, obsługa maszyn oraz konserwacja maszyn są pojęciami, które, choć związane z utrzymaniem i funkcjonowaniem urządzeń, nie obejmują dokładnie procesu oceny stanu technicznego bez demontażu. Weryfikacja maszyn często odnosi się do sprawdzania zgodności z określonymi normami czy standardami, co może obejmować audyty lub kontrole, ale niekoniecznie oznacza bieżące monitorowanie ich stanu technicznego. Obsługa maszyn odnosi się do czynności związanych z codziennym użytkowaniem i operowaniem maszynami, co wymaga umiejętności obsługowych, ale niekoniecznie wiedzy na temat ich stanu technicznego. Z kolei konserwacja maszyn dotyczy działań mających na celu utrzymanie ich w dobrym stanie, co zazwyczaj obejmuje działania prewencyjne lub naprawcze, które mogą wymagać demontażu. Typowym błędem myślowym jest mylenie tych pojęć z diagnostyką, która ma na celu wykrywanie i analizowanie problemów w czasie rzeczywistym, a nie jedynie ich korektę czy użytkowanie. Wiedza o różnicach między tymi terminami jest kluczowa dla efektywnego zarządzania operacjami związanymi z maszynami.

Pytanie 40

Jak nazywa się metoda sprawdzania szczelności zbiornika, która polega na napełnieniu go sprężonym gazem oraz zanurzeniu w wodzie, z jednoczesnym obserwowaniem miejsc, w których pojawiają się bąbelki?

A. Bąbelkowa

B. Mydlanych baniek

C. Nafty i kredy

D. Zanurzeniowa

Wybór odpowiedzi, które nie są związane z metodą zanurzeniową, opiera się na mylnym rozumieniu technik badania szczelności. Odpowiedź "Pęcherzykowa" sugeruje, że metoda ta koncentruje się na obserwacji pęcherzyków, jednak sama nazwa nie wskazuje na specyfikę zanurzenia zbiornika. Istnieje ryzyko, że taka terminologia może wprowadzać w błąd, gdyż pęcherzyki mogą być wynikiem różnych procesów, a nie tylko nieszczelności. "Mydlanych baniek" natomiast, to ogólny termin, który nie odnosi się do jakiejkolwiek uznawanej metody badania szczelności, a raczej do zabaw z mydłem, które nie mają zastosowania w kontekście technologii i inżynierii. Takie podejście do badania szczelności jest nieodpowiednie, ponieważ nie dysponuje ono naukowymi podstawami, które są niezbędne w kontekście przemysłowym. Z kolei odpowiedź "Nafty i kredy" odnosi się do starych metod wykrywania nieszczelności, które polegają na stosowaniu substancji chemicznych, ale są one mniej efektywne niż współczesne techniki, takie jak metoda zanurzeniowa. Użycie nieadekwatnych technik może prowadzić do fałszywych wyników oraz zwiększonego ryzyka awarii, co jest sprzeczne z dobrymi praktykami branżowymi, które koncentrują się na bezpieczeństwie i wydajności.
