Pytanie 1

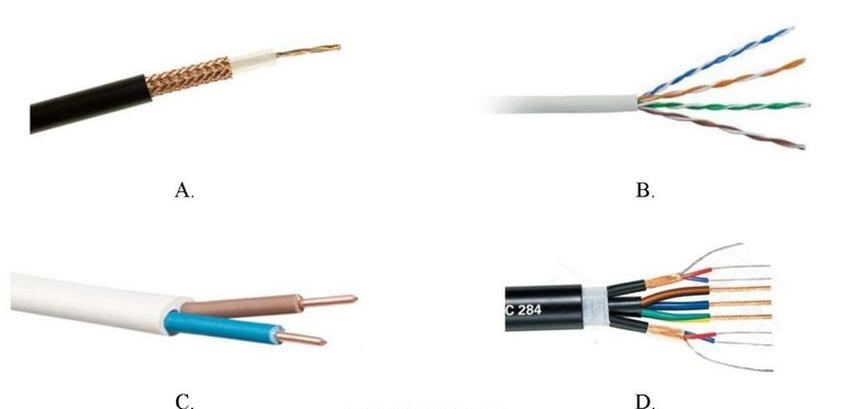

W celu przygotowania kabla krosowego U/UTP należy wykorzystać złącze RJ45 oraz kabel oznaczony literą

A. C.

B. D.

C. B.

D. A.

Kabel krosowy U/UTP, oznaczony literą B, jest kluczowym elementem w budowie sieci komputerowych, szczególnie w kontekście lokalnych sieci komputerowych (LAN). Kabel ten, składający się z czterech par skręconych przewodów, zapewnia odpowiednią jakość transmisji danych oraz minimalizuje zakłócenia elektromagnetyczne. Złącze RJ45 jest standardem stosowanym w kablach U/UTP, umożliwiającym łatwe i szybkie łączenie urządzeń sieciowych, takich jak komputery, switche czy routery. Przykładem zastosowania kabla krosowego jest łączenie komputerów w ramach sieci biurowej, gdzie każdy komputer jest podłączony do switcha za pomocą kabli U/UTP. Standardy takiej jak TIA/EIA-568 opisują wymagania dotyczące przewodów i złączy, gwarantując, że w przypadku odpowiedniego wykonania połączenia, uzyskamy wysoką jakość sygnału, co jest kluczowe dla stabilności i wydajności sieci.

Pytanie 2

W każdej linii kodu, oprócz mnemonika instrukcji, można dodać po średniku sekwencję znaków, która zostanie zignorowana przez asembler. Co to jest?

A. argumenty.

B. komentarz.

C. instrukcja.

D. znamie.

Komentarze w kodzie asemblera są niezwykle istotne, ponieważ pozwalają programistom na dodawanie notatek i wyjaśnień, które ułatwiają zrozumienie działania programu. W asemblerze, ciąg znaków umieszczony po średniku nie wpływa na wykonywanie programu – jest ignorowany przez asembler. Na przykład, w linii kodu 'MOV AX, BX ; Przesunięcie wartości z rejestru BX do AX', wszystko, co znajduje się po średniku, jest traktowane jako komentarz. Tego typu praktyka sprzyja lepszej organizacji kodu oraz umożliwia innym programistom szybkie zrozumienie założeń i celów poszczególnych fragmentów kodu. Standardy programowania, takie jak PEP 8 w Pythonie, podkreślają znaczenie komentarzy i dokumentacji w kodzie, co jest również ważne w kontekście programowania w asemblerze, szczególnie w projektach zespołowych, gdzie przejrzystość kodu jest kluczowa. Dobrą praktyką jest umieszczanie komentarzy nie tylko na początku skomplikowanych bloków kodu, ale również przy każdej istotnej instrukcji, aby zwiększyć czytelność i ułatwić przyszłe modyfikacje.

Pytanie 3

W przedstawionym na rysunku obwodzie woltomierz wskazuje wartość napięcia 10 V. Tranzystor T1

A. ma zwarcie emiter - kolektor.

B. jest w stanie zaporowym.

C. ma przerwę.

D. jest w stanie przewodzenia.

Odpowiedź, że tranzystor T1 jest w stanie przewodzenia, jest poprawna, ponieważ woltomierz wskazuje napięcie 10 V na oporniku R2. Oznacza to, że przez obwód płynie prąd, co jest możliwe tylko wtedy, gdy tranzystor T1 jest w stanie przewodzenia. W stanie zaporowym tranzystora, prąd nie mógłby płynąć, co skutkowałoby brakiem napięcia na R2. Dodatkowo, w przypadku zwarcia emiter-kolektor, obwód zachowywałby się inaczej, a pomiar napięcia również by się zmienił. Aby lepiej zrozumieć tę kwestię, warto zwrócić uwagę na praktyczne zastosowania tranzystorów w układach elektronicznych, takich jak wzmacniacze, przełączniki czy regulatory napięcia. W takich aplikacjach zrozumienie, w jakim stanie znajduje się tranzystor, jest kluczowe dla prawidłowego działania całego systemu. W branży elektronicznej standardem jest używanie tranzystorów w trybie aktywnym do wzmacniania sygnałów, co jest bezpośrednio związane z ich stanem przewodzenia. Przykładem może być zastosowanie tranzystora w obwodzie audio, gdzie jego stan przewodzenia pozwala na wzmacnianie sygnału dźwiękowego, co jest niezbędne w systemach audio.

Pytanie 4

W trakcie udzielania pierwszej pomocy, zgodnie z zasadą ABC (ang. Airways, breath, circulation), co należy wykonać w pierwszej kolejności?

A. udrożnienie dróg oddechowych

B. układanie w pozycji bocznej

C. sztuczne oddychanie

D. masaż serca

Udrożnienie dróg oddechowych jest kluczowym krokiem w udzielaniu pierwszej pomocy, zgodnym z regułą ABC, która podkreśla kolejność podejmowanych działań w sytuacjach zagrożenia życia. Drugi i trzeci element, czyli wentylacja i krążenie, są nieefektywne, jeśli drogi oddechowe są zablokowane. W praktyce, aby udrożnić drogi oddechowe, można zastosować technikę przechylania głowy do tyłu i unoszenia bródki, co ułatwia przepływ powietrza. W przypadku pacjentów nieprzytomnych, istotne jest również zastosowanie manewru żuchwy, aby usunąć wszelkie przeszkody, takie jak ciała obce. Standardy resuscytacji, takie jak wytyczne American Heart Association, jednoznacznie wskazują na to, iż przed rozpoczęciem wentylacji lub masażu serca, należy zawsze upewnić się, że drogi oddechowe są udrożnione. Takie podejście zwiększa szansę na skuteczną pomoc i minimalizuje ryzyko powikłań, takich jak niedotlenienie mózgu. W sytuacjach kryzysowych, gdzie każda sekunda ma znaczenie, umiejętność szybkiego i skutecznego udrożnienia dróg oddechowych jest nieoceniona.

Pytanie 5

Do przygotowania końcówek kabla przedstawionego na rysunku (stosowanego w połączeniach sieci komputerowych) należy użyć

A. zaciskarki RJ-45.

B. kleszczy.

C. zaciskarki RJ-11.

D. kombinerek.

Zaciskarka RJ-45 jest narzędziem specjalnie zaprojektowanym do mocowania złącz RJ-45 na końcach kabla sieciowego, co czyni ją niezbędnym przyrządem w instalacjach sieciowych. Standard RJ-45 jest powszechnie stosowany w kablach Ethernet, co sprawia, że jego znajomość jest kluczowa dla każdego technika zajmującego się instalacjami sieciowymi. Użycie zaciskarki gwarantuje solidne połączenie, które jest niezbędne dla stabilności i wydajności sieci. Przykładowo, przy tworzeniu kabli typu straight-through lub crossover, poprawne zakończenie końcówek złączem RJ-45 pozwala na bezproblemowe funkcjonowanie w różnorodnych konfiguracjach sieciowych. Dzięki temu, korzystając z zaciskarki RJ-45, można uniknąć problemów z transmisją danych, które mogą wynikać z niewłaściwych lub luźnych połączeń. Dodatkowo, stosowanie tego narzędzia jest zgodne z najlepszymi praktykami branżowymi, co zapewnia niezawodność i jakość wykonania. Warto również zaznaczyć, że podczas pracy z zaciskarką istotne jest odpowiednie przygotowanie kabla, w tym prawidłowe ułożenie żył zgodnie z normą T568A lub T568B, co ma kluczowe znaczenie dla działania sieci.

Pytanie 6

Zasilacz impulsowy osiąga maksymalną moc wyjściową równą 60 W oraz napięcie 12 V. Jaki minimalny zakres prądu powinien być ustawiony, aby uniknąć uszkodzenia miernika?

A. 5 A

B. 0,5 A

C. 1 A

D. 2 A

Poprawna odpowiedź to 5 A, ponieważ aby określić minimalny zakres prądowy, który należy ustawić na mierniku, musimy obliczyć maksymalny prąd, jaki zasilacz impulsowy może dostarczyć przy maksymalnej mocy 60 W i napięciu 12 V. Zastosowanie wzoru P = U × I, gdzie P to moc, U to napięcie, a I to prąd, pozwala nam na obliczenie prądu: I = P / U = 60 W / 12 V = 5 A. Oznacza to, że przy prądzie o wartości 5 A zasilacz osiągnie swoją maksymalną moc wyjściową. Ustawienie niższego zakresu prądowego (np. 2 A, 1 A czy 0,5 A) spowoduje, że miernik nie będzie w stanie zmierzyć maksymalnego prądu, co może skutkować jego uszkodzeniem. Dlatego ważne jest, aby przy pomiarach prądowych stosować się do zasad bezpieczeństwa, zapewniając odpowiednią wartość zakresu pomiarowego, co jest podstawową praktyką w pracy z urządzeniami elektrycznymi i elektronicznymi.

Pytanie 7

Co oznacza funkcja ARW w radiowych odbiornikach?

A. odbiór komunikatów drogowych

B. odbiór tekstowych komunikatów

C. wybieranie oraz wyszukiwanie rodzaju programu

D. automatyczną regulację wzmocnienia

Funkcja automatycznej regulacji wzmocnienia (ARW) w odbiornikach radiowych jest kluczowym elementem zapewniającym stabilność sygnału audio. ARW automatycznie dostosowuje poziom wzmocnienia sygnału, co jest szczególnie przydatne w sytuacjach, gdy sygnał odbierany jest niestabilny lub zmienia się w czasie, na przykład podczas przejazdu przez obszary o różnej jakości sygnału. Dzięki ARW, użytkownicy mogą cieszyć się lepszą jakością dźwięku, ponieważ funkcja ta minimalizuje szumy i przerywania w audio. W praktyce, ARW znajduje zastosowanie w odbiornikach radiowych, systemach audio w samochodach oraz w urządzeniach przenośnych, gdzie utrzymanie stabilności sygnału ma kluczowe znaczenie. Zgodnie z dobrą praktyką branżową, implementacja ARW w urządzeniach radiowych jest standardem, co przyczynia się do poprawy doświadczeń użytkowników i zwiększa ich zadowolenie z korzystania z technologii radiowej. Przykładem zastosowania ARW może być radioodbiornik, który automatycznie dostosowuje wzmocnienie sygnału w trakcie zmiany położenia użytkownika, utrzymując jednocześnie jakość dźwięku na stałym poziomie.

Pytanie 8

Przedstawiony wtyk RJ11 stosuje się do podłączenia

A. plotera.

B. drukarki.

C. telefonu.

D. karty sieciowej.

Wtyk RJ11 jest standardowym rozwiązaniem stosowanym w telekomunikacji, umożliwiającym podłączenie urządzeń telefonicznych do sieci telefonicznych. Przy użyciu RJ11 można łączyć telefony stacjonarne z gniazdami telefonicznymi, co czyni go nieodłącznym elementem infrastruktury telekomunikacyjnej. Wtyk ten różni się od bardziej popularnego RJ45, który jest stosowany w sieciach komputerowych i ma większą liczbę pinów, co umożliwia przesyłanie większej ilości danych. Przykładowo, w przypadku instytucji, gdzie wykorzystywane są telefony stacjonarne, RJ11 jest standardowym wyborem dla połączeń, co zapewnia ich niezawodność i kompatybilność z większością urządzeń telefonicznych. Dodatkowo, RJ11, mając zazwyczaj 4 lub 6 pinów, pozwala na przesyłanie sygnału telefonicznego bez dużych strat jakości, co jest kluczowe dla komunikacji. Zrozumienie zastosowania wtyku RJ11 i jego specyfikacji technicznych jest istotne dla każdego technika zajmującego się telekomunikacją, ponieważ umożliwia prawidłowe instalowanie i konserwację systemów telefonicznych.

Pytanie 9

Jakie urządzenia pomiarowe powinno się zastosować do pomiaru częstotliwości z wykorzystaniem krzywych Lissajous?

A. Omomierz oraz amperomierz

B. Watomierz i amperomierz

C. Generator i oscyloskop

D. Woltomierz oraz oscyloskop

Odpowiedź 'Generator i oscyloskop' jest prawidłowa, ponieważ do pomiaru częstotliwości za pomocą krzywych Lissajous niezbędne jest generowanie sygnałów oraz ich wizualizacja. Generator sygnałowy pozwala na wytworzenie dwóch różnych sygnałów, których częstotliwości można zmieniać. Oscyloskop z kolei umożliwia obserwację tych sygnałów w czasie rzeczywistym, na ekranie uzyskując charakterystyczny obraz krzywych Lissajous. Zmieniając częstotliwości sygnałów wytwarzanych przez generator, można zaobserwować, jak kształt krzywej na oscyloskopie zmienia się w zależności od stosunku częstotliwości obu sygnałów. Przykładowo, dla sygnałów o częstotliwości 1:2 otrzymamy elipsę, co może być użyteczne w praktyce do analizy stanów dynamicznych w obwodach elektronicznych. Stosowanie tych przyrządów jest standardem w laboratoriach elektroniki, co potwierdzają wytyczne dotyczące pomiarów elektronicznych.

Pytanie 10

Wykonano pomiar napięcia stałego za pomocą woltomierza cyfrowego w zakresie 20 V, uzyskując wynik 5 V. Błąd przyrządu wynosi ± 1 % ± 2 D, a pole odczytowe miernika to 3,5 cyfry. Która forma zapisu wyniku pomiaru jest właściwa?

A. U = (5,00 ± 0,05) V

B. U = (5,00 ± 0,02) V

C. U = (5,00 ± 0,07) V

D. U = (5,00 ± 0,01) V

Odpowiedź U = (5,00 ± 0,07) V jest prawidłowa, ponieważ uwzględnia zarówno błąd procentowy, jak i błąd stały przyrządu. Błąd przyrządu wynosi ± 1 % ± 2 D, co oznacza, że dla odczytu 5 V obliczamy błąd procentowy jako 1 % z 5 V, co daje 0,05 V. Dodatkowo, zaokrąglając błąd stały do jednego miejsca po przecinku, mamy ± 0,02 V. Wartość 0,07 V uwzględnia sumę tych dwóch błędów, uwzględniając ich wpływ na dokładność pomiaru. W praktyce, podczas wykonywania pomiarów elektrycznych, ważne jest, aby poprawnie zrozumieć i obliczyć błędy pomiarowe, ponieważ dokładność sprzętu pomiarowego wpływa na jakość wyników. W przypadku pomiarów w inżynierii elektrycznej, standardy takie jak ISO 10012 określają wymagania dotyczące dokładności i niepewności pomiarowej. Dlatego odpowiedź 3 nie tylko jest poprawna, ale również pokazuje, jak istotne jest precyzyjne określenie błędów w pomiarach, co jest kluczowe w praktycznych zastosowaniach, takich jak projektowanie obwodów, kalibracja instrumentów czy analiza systemów elektronicznych.

Pytanie 11

Urządzenie przedstawione na zdjęciu to

A. czujka kontaktronowa.

B. listwa zaciskowa.

C. przekaźnik pomocniczy.

D. czujka liniowa.

Czujka kontaktronowa to urządzenie wykorzystywane w systemach alarmowych, które działa na zasadzie wykrywania otwarcia drzwi lub okien. Jej działanie opiera się na zjawisku magnetycznym, gdzie dwa kontakty zamykają obwód, gdy są w bliskiej odległości od siebie, a otwarcie drzwi lub okna powoduje ich rozłączenie. Tego typu czujki są często stosowane w zabezpieczeniach budynków oraz różnorodnych systemach monitorujących, zapewniając wysoki poziom ochrony. W kontekście dobrych praktyk branżowych, czujki kontaktronowe powinny być instalowane w miejscach narażonych na włamanie, a ich wybór powinien być zgodny z normami bezpieczeństwa, takimi jak EN 50131. Przykładem zastosowania czujki kontaktronowej może być instalacja w systemie alarmowym w domach, biurach czy magazynach, gdzie ich obecność skutecznie odstrasza potencjalnych intruzów. Warto również zaznaczyć, że czujki te są stosunkowo łatwe w montażu i mogą być zintegrowane z innymi systemami zabezpieczeń, co czyni je uniwersalnym wyborem w branży ochrony.

Pytanie 12

Elementy i podzespoły elektroniczne, które są uszkodzone lub zużyte, powinny być

A. przekazane do odpowiednich firm w celu ich utylizacji

B. oddane do najbliższego punktu skupu złomu

C. przechowywane z zamiarem ich przyszłego wykorzystania

D. wyrzucone do najbliższego pojemnika na odpady

Przekazywanie uszkodzonych lub zużytych elementów oraz podzespołów elektronicznych do odpowiednich firm zajmujących się utylizacją jest kluczowym działaniem w kontekście ochrony środowiska i zgodności z przepisami prawa. Takie firmy są wyspecjalizowane w odpowiednim przetwarzaniu odpadów elektronicznych, co pozwala na odzysk surowców wtórnych oraz minimalizowanie negatywnego wpływu na środowisko. Przykładowo, w procesie utylizacji urządzeń elektronicznych, takich jak telewizory czy komputery, przeprowadza się demontaż, segregację oraz recykling materiałów, dzięki czemu metale, szkło czy tworzywa sztuczne mogą być ponownie wykorzystane w produkcji nowych wyrobów. Dodatkowo, przekazywanie odpadów do wyspecjalizowanych firm pozwala na właściwe zarządzanie substancjami niebezpiecznymi, takimi jak rtęć czy ołów, co jest zgodne z dyrektywami Unii Europejskiej, takimi jak RoHS czy WEEE. W związku z tym, odpowiedzialne postępowanie z odpadami elektronicznymi jest nie tylko kwestią etyczną, ale także prawną, a jego znajomość jest niezbędna w dzisiejszym zglobalizowanym świecie.

Pytanie 13

Podczas montażu komponentów elektronicznych metodą lutu miękkiego nie powinno się

A. przenosić lutowia na końcówce grota

B. ustalać czasu lutowania do poszczególnych miejsc na płytce

C. dostosowywać temperatury lutowania do konkretnej lokalizacji na płytce

D. zajmować się czystością grota

Przenoszenie lutowia na grocie lutownicy jest praktyką, której należy unikać, ponieważ może prowadzić do wielu problemów związanych z jakością lutowania. Grota lutownicy powinna być czysta i odpowiednio nagrzana, aby zapewnić skuteczne i trwałe połączenie. Przenoszenie lutowia na grocie zwiększa ryzyko powstawania zanieczyszczeń, co może negatywnie wpłynąć na jakość lutowia i prowadzić do wadliwych połączeń. Zgodnie z najlepszymi praktykami, lutowie powinno być aplikowane bezpośrednio na złącze, a nie na grot. Przykładem dobrego zachowania w tym zakresie jest technika tzw. 'wstępnego podgrzewania' elementów, co zwiększa efektywność procesu lutowania oraz redukuje ryzyko przegrzania. Kolejnym aspektem jest używanie lutowia o odpowiednim składzie, które dobrze wtopi się w materiały bez tworzenia nadmiernych osadów, co z kolei pomoże w uzyskaniu czystego i mocnego połączenia.

Pytanie 14

Montaż wtyku F na kablu koncentrycznym polega na

A. usunięciu odciętej zewnętrznej izolacji, usunięciu folii, usunięciu izolacji żyły, założeniu wtyku

B. usunięciu odciętej zewnętrznej izolacji, ułożeniu oplotu wzdłuż kabla, usunięciu izolacji żyły, nałożeniu wtyku

C. nacięciu zewnętrznej powłoki, usunięciu oplotu, usunięciu izolacji żyły, nałożeniu wtyku

D. nacięciu zewnętrznej powłoki, usunięciu folii, usunięciu izolacji żyły, nałożeniu wtyku

Odpowiedź wskazuje na prawidłowy proces montażu wtyku F na przewodzie koncentrycznym. Kluczowym krokiem jest usunięcie odciętej izolacji zewnętrznej, co pozwala na odsłonięcie oplotu. Oplot ten należy prawidłowo ułożyć wzdłuż przewodu, co jest istotne dla zapewnienia dobrego kontaktu elektrycznego oraz ochrony przed zakłóceniami elektromagnetycznymi. Następnie, po usunięciu izolacji żyły, nakręcamy wtyk, co powinno być wykonane z odpowiednią siłą, aby zapewnić solidne połączenie. Praktyczne przykłady zastosowania obejmują instalacje telewizyjne oraz systemy monitoringu, gdzie jakość sygnału jest kluczowa dla poprawnego działania. Dobre praktyki w zakresie montażu wtyków obejmują stosowanie odpowiednich narzędzi, takich jak wyspecjalizowane zaciskarki oraz monitorowanie jakości połączeń za pomocą mierników sygnału. Doświadczeni technicy zwykle przestrzegają standardów branżowych, takich jak ISO/IEC 11801, które zapewniają wytyczne dotyczące instalacji i jakości sygnalizacji w systemach telekomunikacyjnych.

Pytanie 15

Jaki układ pracy wzmacniacza przedstawiono na schemacie?

A. Różniczkujący.

B. Całkujący.

C. Sumujący.

D. Nieodwracający.

Wzmacniacz operacyjny w konfiguracji całkującej, jak przedstawiono na schemacie, jest kluczowym elementem w wielu aplikacjach inżynieryjnych, szczególnie tam, gdzie istotne jest przetwarzanie sygnałów w czasie. W konfiguracji tej, kondensator C w pętli sprzężenia zwrotnego gromadzi ładunek elektryczny w odpowiedzi na zmieniający się sygnał wejściowy, co prowadzi do efektu całkowania. Na wyjściu otrzymujemy sygnał, który jest proporcjonalny do całki sygnału wejściowego w czasie. Taki układ znajduje zastosowanie w systemach automatyki, regulatorach PID, a także w przetwarzaniu sygnałów, gdzie istotne są informacje o zmianach, na przykład w analizie sygnałów analogowych. Dobrą praktyką w projektowaniu takich układów jest staranne dobieranie wartości rezystora R oraz kondensatora C, aby zapewnić odpowiednią charakterystykę częstotliwościową i stabilność całkowania. Wiedza na temat działania układów całkujących jest niezbędna dla inżynierów zajmujących się elektroniką i automatyką, a ich umiejętne wykorzystanie może znacząco poprawić działanie systemów kontrolnych.

Pytanie 16

Aby zrealizować instalację anteny TV na zewnątrz budynku, należy użyć przewodu antenowego w osłonie

A. z PVC o impedancji 50 Ω

B. z PE o impedancji 75 Ω

C. z PE o impedancji 50 Ω

D. z PVC o impedancji 75 Ω

Odpowiedź "z PE o impedancji 75 Ω" jest poprawna, ponieważ przewód antenowy do instalacji telewizyjnej powinien mieć impedancję 75 Ω, co jest standardem dla większości systemów telewizyjnych. Użycie przewodu z materiału PE (polietylen) zapewnia dodatkową odporność na warunki atmosferyczne, co jest kluczowe w przypadku zastosowań zewnętrznych. Przewody te są w stanie znieść działanie promieni UV oraz wilgotność, co wydłuża ich żywotność. Na przykład, w instalacjach satelitarnych oraz antenowych do odbioru telewizji kablowej wykorzystuje się głównie przewody o impedancji 75 Ω, aby zminimalizować straty sygnału i zapewnić wysoką jakość odbioru. Przestrzeganie tych standardów jest kluczowe dla efektywności systemu, co potwierdzają normy branżowe dotyczące instalacji telewizyjnych. Zastosowanie wysokiej jakości przewodów z PE poprawia również stabilność sygnału oraz zmniejsza ryzyko zakłóceń zewnętrznych.

Pytanie 17

Urządzenie przedstawione na rysunku to

A. programator pamięci EEPROM

B. tester sieci LAN

C. programowalny wyłącznik czasowy na szynę DIN

D. konwerter RJ45/RS232

Programator EEPROM to naprawdę ważne urządzenie w elektronice, ponieważ pozwala na zapis i odczyt danych z pamięci EEPROM. Widzisz, to, co jest na zdjęciu, to typowy programator – ma gniazdo do układów scalonych i różne wskaźniki LED, które pokazują, co się dzieje, jak np. 'POWER' i 'BUSY'. W praktyce te urządzenia są super przydatne, szczególnie w produkcji i naprawie elektroniki. Często potrzebujemy zmieniać dane w pamięci, więc programator robi dobrą robotę. Dzięki portowi USB można szybko przesyłać dane z komputera, co naprawdę ułatwia pracę. Warto też znać standardy takie jak JEDEC czy I2C, bo to pomaga w programowaniu i komunikacji z tymi pamięciami.

Pytanie 18

Programowanie mikrokontrolera bez konieczności jego wylutowania z obwodu jest realizowane za pomocą metody

A. ISP

B. USB

C. RS 238

D. RS 485

Wybór innych technik, takich jak RS 238, USB czy RS 485, wskazuje na nieporozumienie dotyczące metod programowania mikrokontrolerów. RS 238 jest standardem komunikacji szeregowej, który nie jest przeznaczony do programowania, lecz do wymiany danych między urządzeniami. Jest to rozwiązanie o ograniczonej prędkości i nieefektywne w kontekście programowania mikrokontrolerów, które wymagają precyzyjnych i szybkich metod dostępu do pamięci. USB, z drugiej strony, to uniwersalny interfejs, który może być używany do wielu celów, ale nie jest to bezpośrednia technika programowania w systemie. Wiele mikrokontrolerów wykorzystuje USB do komunikacji z komputerem, ale nie do programowania, gdyż wymaga dodatkowego sprzętu i protokołów. RS 485 to z kolei standard komunikacji, który jest używany do transmisji danych na długich dystansach i w trudnych warunkach, jednak również nie jest powiązany z programowaniem mikrokontrolerów. Wybór tych metod może prowadzić do błędnych wniosków, gdyż sugerują one, że programowanie mikrokontrolera można zrealizować za pomocą standardowych protokołów komunikacyjnych, co w rzeczywistości wymaga zastosowania specjalnych technik, takich jak właśnie ISP, dedykowanych do tego celu. Zrozumienie różnicy między programowaniem a komunikacją jest kluczowe dla efektywnego projektowania systemów elektronicznych.

Pytanie 19

Aby połączyć kartę sieciową komputera PC z routerem, należy użyć kabla z wtykami

A. RJ-45

B. JACK

C. BNC

D. DIN

Odpowiedź RJ-45 jest poprawna, ponieważ wtyki RJ-45 są standardowo używane do łączenia komputerów z routerami w sieciach lokalnych (LAN). RJ-45 to złącze, które obsługuje kable Ethernet, co umożliwia przesyłanie danych z dużymi prędkościami, typowo od 10 Mbps do 10 Gbps, w zależności od zastosowanego standardu (np. 10BASE-T, 100BASE-TX, 1000BASE-T). Wtyki te mają osiem styków, co pozwala na przesyłanie danych w formie zbalansowanej, co zwiększa odporność na zakłócenia elektromagnetyczne. Użycie kabla z wtykami RJ-45 jest zgodne z międzynarodowymi standardami, takimi jak ISO/IEC 11801. W praktyce, RJ-45 jest najczęściej spotykanym złączem w domowych i biurowych sieciach komputerowych. Przykładem zastosowania jest podłączenie laptopa do routera, aby uzyskać stabilne połączenie internetowe. Warto również wspomnieć o różnych kategoriach kabli Ethernet, takich jak Cat5e, Cat6, które różnią się prędkościami transferu oraz zakresem częstotliwości, co również wpływa na ich zastosowanie w różnych sieciach.

Pytanie 20

Która z topologii sieci komputerowych gwarantuje największą niezawodność?

A. Pierścienia.

B. Gwiazdy.

C. Siatki.

D. Drzewa.

Topologia siatki zapewnia najwyższy poziom niezawodności w sieciach komputerowych, ponieważ każda stacja w sieci jest połączona z wieloma innymi stacjami. W przypadku awarii jednego z połączeń, dane mogą być kierowane inną ścieżką, co minimalizuje ryzyko utraty komunikacji. Taki model jest często wykorzystywany w krytycznych aplikacjach, takich jak systemy finansowe czy infrastruktura transportowa, gdzie utrata połączenia może prowadzić do poważnych konsekwencji. Zastosowanie topologii siatki jest zgodne z najlepszymi praktykami w dziedzinie projektowania sieci, gdzie kluczowe jest zapewnienie dużej redundancji i elastyczności. Przykładem może być sieć miejskiego systemu monitoringu, w której wiele kamer jest połączonych w topologii siatki, co zapewnia ciągłość działania nawet w przypadku uszkodzenia kilku połączeń. Dodatkowo, siatki są zgodne z normami takimi jak IEEE 802.11s, które definiują standardy dla mesh networking, co umożliwia ich szerokie zastosowanie w różnych branżach.

Pytanie 21

Podczas instalacji kabla krosowego w przyłączach gniazd nie można pozwolić na rozkręcenie par przewodów na odcinku większym niż 13 mm, ponieważ

A. może to prowadzić do obniżenia odporności na zakłócenia

B. zredukowana zostanie jego impedancja

C. kabel stanie się źródłem intensywniejszego pola elektromagnetycznego

D. nastąpi wzrost jego impedancji

Odpowiedź prawidłowa wskazuje, że rozkręcanie par przewodów na odcinku większym niż 13 mm może doprowadzić do zmniejszenia odporności na zakłócenia. W przypadku kabli krosowych, które są stosowane w systemach telekomunikacyjnych i sieciach komputerowych, ważne jest, aby zachować odpowiednią długość skręcenia przewodów w parze. Skręcenie przewodów w parze ma na celu zminimalizowanie wpływu zakłóceń elektromagnetycznych, które mogą pochodzić z otoczenia lub innych urządzeń. Dobre praktyki zalecają, aby długość rozkręcenia nie przekraczała 13 mm, ponieważ dłuższe odcinki mogą prowadzić do zwiększenia indukcyjności i zmniejszenia zdolności do tłumienia zakłóceń. W kontekście standardów, takich jak TIA/EIA-568, istotne jest, aby stosować się do takich wytycznych, aby zapewnić wysoką jakość transmisji danych i zminimalizować ryzyko utraty sygnału. Przykładem zastosowania tych zasad jest instalacja sieci LAN w biurze, gdzie właściwe skręcenie przewodów zapewnia stabilny i szybki transfer danych.

Pytanie 22

Na stanowisku komputerowym załączono klawiaturę przedstawioną na rysunku. Dołączony do klawiatury wspornik, wskazany strzałką, został zastosowany w celu

A. poprawy obsługi komputera.

B. zwiększenia szybkości pisania.

C. stabilności klawiatury.

D. podparcia nadgarstka.

Wspornik dołączony do klawiatury, wskazany strzałką na zdjęciu, jest kluczowym elementem ergonomicznego projektu miejsca pracy. Jego głównym celem jest podparcie nadgarstków użytkownika podczas pisania, co przyczynia się do zwiększenia komfortu oraz redukcji ryzyka urazów. W kontekście długotrwałego korzystania z klawiatury, niewłaściwa pozycja nadgarstków może prowadzić do poważnych schorzeń, takich jak zespół cieśni nadgarstka. Zastosowanie wspornika pozwala na utrzymanie naturalnej pozycji nadgarstków, co jest zgodne z zaleceniami ergonomii. W praktyce, użytkownik powinien ustawić wspornik na odpowiedniej wysokości, aby nadgarstki były prostoliniowe, a przedramiona równoległe do podłoża. Dobre praktyki ergonomiczne mówią, że klawiatura powinna być umieszczona na wysokości biurka, co pozwoli na swobodne podparcie nadgarstków bez nadmiernego napięcia mięśni. Dodatkowo, warto pamiętać, że regularne przerwy i ćwiczenia rozluźniające mogą znacznie poprawić komfort pracy.

Pytanie 23

Jakie narzędzia są używane do określenia trasy przewodów na ścianie z betonu?

A. ołówek i poziomica

B. śruby i śrubokręt

C. wiertarka i kołki rozporowe

D. gwoździe oraz młot

Wybranie ołówka i poziomnicy do wyznaczenia trasy przewodów na ścianie betonowej jest najbardziej właściwym podejściem, ponieważ te narzędzia pozwalają na precyzyjne i estetyczne wykonanie pracy. Ołówek umożliwia zaznaczenie linii, po których będą prowadzone przewody, co jest kluczowe dla zachowania porządku i estetyki w instalacji. Poziomnica natomiast jest niezbędna do uzyskania dokładności w poziomie, co ma fundamentalne znaczenie dla zapewnienia prawidłowego ułożenia przewodów oraz ich prawidłowego funkcjonowania. Przykładowo, gdy przewody są prowadzone wzdłuż ściany, ich równe ułożenie nie tylko poprawia estetykę, ale również minimalizuje ryzyko uszkodzeń mechanicznych oraz ułatwia późniejsze prace konserwacyjne. Zgodnie ze standardami branżowymi, takie jak normy ISO dotyczące instalacji elektrycznych, precyzyjne wyznaczenie tras przewodów jest kluczowym elementem w zapewnieniu bezpieczeństwa i trwałości instalacji. Warto również pamiętać, że poprawnie wykonana instalacja nie tylko spełnia wymagania techniczne, ale również wpływa na komfort użytkowania przestrzeni.

Pytanie 24

Sygnał z wewnętrznej anteny osiąga wartość 40 dBμV. Aby na wejściu antenowym telewizora uzyskać sygnał o poziomie 60 dBμV, jaki wzmacniacz o określonym wzmocnieniu powinien być zastosowany?

A. 60 dB

B. 20 dB

C. 100 dB

D. 40 dB

Wzmocnienie sygnału na poziomie 20 dB jest poprawne w kontekście uzyskania pożądanego poziomu sygnału na wejściu odbiornika telewizyjnego. Początkowy poziom sygnału wynosi 40 dBμV, a wymagany poziom to 60 dBμV. Różnica między tymi dwoma wartościami wynosi 20 dB, co oznacza, że aby zwiększyć sygnał do pożądanego poziomu, musimy zastosować wzmacniacz o takim właśnie wzmocnieniu. W praktyce, wzmacniacze sygnału są kluczowymi elementami w systemach dystrybucji sygnału telewizyjnego, szczególnie w sytuacjach, gdy sygnał z anteny jest słaby. Standardowe wzmacniacze antenowe często oferują różne poziomy wzmocnienia, a dobór odpowiedniego powinien być oparty na analizie sygnału, aby uniknąć przesterowania. Należy także zwrócić uwagę na szumy własne wzmacniacza, które mogą wpływać na jakość sygnału, dlatego wybór urządzenia zgodnego z normami branżowymi, takimi jak EN 50083, jest kluczowy dla zachowania wysokiej jakości sygnału.

Pytanie 25

Kabel UTP służący do połączenia komputera z gniazdem abonenckim nazywa się potocznie

A. patch panel

B. łącznik

C. pigtail

D. patchcord

Patchcord to kabel, który łączy urządzenia w sieci komputerowej, w tym przypadku komputer z gniazdem abonenckim. Jego główną funkcją jest zapewnienie połączenia między różnymi elementami infrastruktury sieciowej, co jest kluczowe dla prawidłowego funkcjonowania sieci. Patchcordy są powszechnie stosowane w biurach, centrach danych oraz w domowych sieciach lokalnych. Standardowe długości patchcordów wahają się od kilkudziesięciu centymetrów do kilku metrów, co pozwala na ich elastyczne wykorzystanie w różnych konfiguracjach sieciowych. Warto zaznaczyć, że patchcordy mogą być wykonane w różnych kategoriach, takich jak Cat5e, Cat6 czy Cat6a, co wpływa na ich przepustowość i maksymalną długość transmisji. W praktyce oznacza to, że wybór odpowiedniego patchcordu zależy od wymagań sieci, takich jak prędkość transferu danych i odległość. Oprócz tego, stosując patchcordy, należy pamiętać o zachowaniu odpowiedniej organizacji kabli, co jest zgodne z dobrymi praktykami branżowymi, w celu uniknięcia zakłóceń oraz zapewnienia estetyki instalacji.

Pytanie 26

W instalacji naściennej w budynku mieszkalnym jednokondygnacyjnym przewody powinny być prowadzone

A. tylko w poziomie

B. w pionie oraz poziomie

C. wyłącznie w pionie

D. najkrótszą trasą

Instalacja natynkowa w jednokondygnacyjnym budynku mieszkalnym wymaga prowadzenia przewodów zarówno w pionie, jak i w poziomie, co jest zgodne z ogólnymi zasadami projektowania instalacji elektrycznych. W praktyce oznacza to, że instalatorzy muszą uwzględniać różnorodne czynniki, takie jak dostępność punktów zasilających, rozmieszczenie gniazdek i włączników oraz estetykę wykończenia wnętrza. Prowadzenie przewodów w pionie umożliwia wygodne podłączenie urządzeń na różnych poziomach, a poziome prowadzenie jest kluczowe dla łatwego dostępu do zasilania w obrębie pomieszczeń. Ponadto, zgodnie z normą PN-HD 60364, instalacje elektryczne powinny być wykonywane w sposób zapewniający bezpieczeństwo użytkowania oraz łatwość konserwacji. Przykładowo, w przypadku montażu instalacji w kuchni, odpowiednie prowadzenie przewodów w poziomie i pionie zapewnia optymalne połączenia z urządzeniami AGD, minimalizując jednocześnie ryzyko przeciążeń elektrycznych oraz uszkodzeń mechanicznych. Ostatecznie, elastyczność w projektowaniu instalacji pozwala na lepsze dostosowanie do indywidualnych potrzeb mieszkańców budynku.

Pytanie 27

Analogowy woltomierz ma skalę od 0 do 100 działek. Jaka jest wartość napięcia, jeżeli pomiar był wykonany w zakresie 200 V, a wskaźnik wskazuje 80 działek?

A. 120 V

B. 160 V

C. 80 V

D. 40 V

Woltomierz analogowy działa na zasadzie wskazywania wartości napięcia na skali w oparciu o wychylenie wskazówki. W przypadku pomiaru w zakresie 200 V, skala analogowa jest wyskalowana na 100 działek, co oznacza, że każda działka odpowiada wartości napięcia równej 2 V (200 V / 100 działek = 2 V/działkę). Jeśli wskazówka wychyla się na 80 działek, to wartość napięcia wynosi 80 działek * 2 V/działkę = 160 V. Przykład ten pokazuje, jak istotne jest zrozumienie skali woltomierza oraz prawidłowe przeliczanie wartości napięcia na podstawie wychylenia. W praktyce, takie pomiary są niezbędne w elektryce i elektronice, gdzie precyzyjne wskazanie napięcia jest kluczowe dla bezpieczeństwa i efektywności systemów. Przestrzeganie odpowiednich standardów pomiarowych, takich jak ISO 9001, jest również ważne w kontekście zapewnienia jakości pomiarów i wiarygodności wyników.

Pytanie 28

Aby zarchiwizować materiał wideo w rejestratorze, należy podłączyć go do gniazda na wewnętrznym dysku twardym

A. HDMI

B. USB

C. LAN

D. SATA

Wybór błędnych złączy, takich jak HDMI, USB czy LAN, wskazuje na niepełne zrozumienie ich funkcji oraz ograniczeń w kontekście archiwizacji danych. Złącze HDMI (High-Definition Multimedia Interface) służy głównie do przesyłania sygnału wideo i audio między urządzeniami, ale nie jest przeznaczone do transferu danych do lokalnego przechowywania. Używanie HDMI do archiwizacji materiału wideo byłoby błędne, ponieważ złącze to nie wspiera bezpośredniego dostępu do pamięci masowej. USB (Universal Serial Bus) jest wszechstronnym złączem, które umożliwia transfer danych, jednak jego zastosowanie w profesjonalnych systemach archiwizacji wideo może być ograniczone przez niższą wydajność w porównaniu do SATA. USB 3.0, na przykład, osiąga prędkości do 5 Gbps, co w przypadku dużych plików wideo może okazać się niewystarczające, zwłaszcza w sytuacjach wymagających ciągłego zapisu, jak podczas nagrywania na żywo. Z kolei złącze LAN (Local Area Network) jest używane do komunikacji sieciowej i nie służy do podłączania dysków twardych w sposób umożliwiający ich bezpośrednie użycie w rejestratorze. Choć LAN może być wykorzystywane do zdalnego dostępu do materiału wideo lub do przesyłania danych między urządzeniami, nie zastępuje fizycznego połączenia z dyskiem. Właściwe zrozumienie różnorodnych interfejsów i ich zastosowań jest kluczowe dla efektywnego zarządzania infrastrukturą przechowywania danych oraz zapewnienia optymalnej wydajności systemu.

Pytanie 29

Charakterystykę amplitudowo-częstotliwościową wzmacniacza mocy można określić przy użyciu generatora funkcyjnego oraz

A. oscyloskop

B. rezystor

C. miernik prądu

D. miernik częstotliwości

Odpowiedź 'oscyloskop' jest prawidłowa, ponieważ oscyloskop jest kluczowym przyrządem do analizy sygnałów elektrycznych. Pozwala na obserwację kształtu fali, co jest niezbędne do określenia charakterystyki amplitudowo-częstotliwościowej wzmacniacza mocy. W praktyce, używając oscyloskopu, możemy zmieniać częstotliwość sygnału wyjściowego wzmacniacza i jednocześnie obserwować zmiany amplitudy sygnału. Dzięki temu możemy określić, jak wzmacniacz reaguje na różne częstotliwości, co jest fundamentalne dla jego oceny i kalibracji. Zgodnie z dobrymi praktykami, oscyloskopy są często używane w laboratoriach oraz przy testowaniu sprzętu audio, co pozwala inżynierom na optymalizację parametrów pracy wzmacniacza. Użycie oscyloskopu do analizy sygnału jest zgodne z normami branżowymi, które wymagają dokładnych pomiarów dla zapewnienia jakości i niezawodności urządzeń elektronicznych. Wzmacniacze mocy powinny być testowane w szerokim zakresie częstotliwości, aby upewnić się, że działają zgodnie z oczekiwaniami, a oscyloskop jest do tego niezastąpionym narzędziem.

Pytanie 30

Nieopisane elementy pętli PLL, przedstawionej na schemacie, pełnią funkcję

A. filtru dolnoprzepustowego i generatora strojonego napięciem.

B. filtru górnoprzepustowego i dzielnika napięcia.

C. preskalera i detektora AM.

D. detektora częstotliwości i detektora fazy.

Wybranie odpowiedzi, które nie do końca rozumieją rolę poszczególnych elementów w pętli PLL, może wywołać poważne zamieszanie. Detektor częstotliwości i detektor fazy to super ważne części, ale nie mają tych samych funkcji co filtr czy generator. Detektor fazy porównuje fazy sygnałów, ale nie wygładza ich, ani nie generuje sygnałów o zmiennej częstotliwości. A filtr górnoprzepustowy? To nie jego teren, bo on przepuszcza wysokie częstotliwości, a nam tu chodzi o eliminację zakłóceń w niższych pasmach. Co więcej, inne elementy jak preskalery czy detektory AM też nie grają tu kluczowej roli. Żeby skutecznie wdrożyć PLL, musisz dobrze rozumieć, jak działa filtr dolnoprzepustowy, który stabilizuje system, i generator strojony napięciem, który precyzyjnie generuje sygnały. Różne nieporozumienia związane z tymi tematami mogą się odbić na projektowaniu układów elektronicznych i ich późniejszym użytkowaniu w praktyce, co z kolei może wpływać na niezawodność i wydajność systemów telekomunikacyjnych.

Pytanie 31

Dokładne umycie i odtłuszczenie powierzchni płytki przed instalacją elementów elektronicznych jest wykonywane w celu

A. zwiększenia adhezji lutowia do pola lutowniczego

B. zapobiegania pękaniu lutu

C. zapobiegania utlenianiu lutu

D. zwiększenia temperatury topnienia lutu

Zaniechanie starannego mycia i odtłuszczenia powierzchni może prowadzić do szeregu problemów, jednak twierdzenie, że ma to na celu zapobieganie utlenianiu się lutu, jest błędne. Utlenianie lutu to proces chemiczny, który zachodzi niezależnie od czystości powierzchni płytki, zwłaszcza gdy lutowia są narażone na działanie atmosfery. W rzeczywistości, utlenianie może być kontrolowane poprzez odpowiednią manipulację temperaturą lutowania oraz stosowanie odpowiednich topników, a nie przez czystość przygotowanego podłoża. Ponadto, zapobieganie pękaniu lutu jest wynikiem właściwego doboru materiałów lutowniczych i technik lutowania, a nie samego mycia powierzchni. Zastosowanie odpowiednich materiałów o właściwej plastyczności i wytrzymałości pozwala na skuteczne zapobieganie pękaniu połączeń lutowniczych. Warto również zauważyć, że zwiększenie temperatury topnienia lutu nie jest związane z czystością powierzchni, ale z właściwościami chemicznymi i fizycznymi samego lutowia. Prawidłowe przygotowanie powierzchni jest częścią szerszej praktyki inżynieryjnej, która obejmuje nie tylko mycie, ale również kontrolę procesów lutowniczych, co podkreśla znaczenie wieloaspektowego podejścia do problemu jakości w elektronice.

Pytanie 32

Jaki klucz jest używany do luzowania śrub z walcowym łbem oraz sześciokątnym gniazdem?

A. Nasadowy

B. Płaski

C. Imbusowy

D. Oczkowy

Użycie niewłaściwego narzędzia przy odkręcaniu śrub z łbem walcowym z gniazdem sześciokątnym może prowadzić do różnych problemów. Klucz oczkowy, będący narzędziem przeznaczonym do odkręcania śrub o prostokątnym, sześciokątnym lub innym kształcie łba, nie jest odpowiedni w tym przypadku, ponieważ jego konstrukcja nie pasuje do gniazda sześciokątnego. Użycie klucza oczkowego może spowodować uszkodzenie elementów mocujących, a także utrudnić ich dalsze odkręcanie. Podobnie, klucz nasadowy, który został zaprojektowany do współpracy z nasadkami, nie działa w przypadku śrub z gniazdem imbusowym, ponieważ nie zapewnia odpowiedniego kontaktu z łbem śruby. Klucz płaski także nie spełnia wymogów, ponieważ nie jest w stanie dostosować się do kształtu gniazda sześciokątnego, co prowadzi do poślizgu i potencjalnego uszkodzenia. Użycie niewłaściwego klucza często wynika z braku znajomości typowych rozwiązań stosowanych w inżynierii, co może prowadzić do błędnych wniosków w doborze narzędzi. Ważne jest, aby przy każdej pracy stosować odpowiednie narzędzia, które są zgodne ze standardami branżowymi, aby uniknąć uszkodzeń, a także niepotrzebnych problemów podczas montażu i demontażu elementów.

Pytanie 33

W analizowanym układzie przeprowadzono pomiar rezystancji Rx. Zgodnie z normami wartość rezystancji R_x=(10,06±0,03) Ω. Który z wyników pomiarowych nie jest zgodny z normą?

A. Rx = 10,09 Ω

B. Rx = 10,00 Ω

C. Rx = 10,03 Ω

D. Rx = 10,06 Ω

Odpowiedź Rx = 10,00 Ω jest prawidłowa, ponieważ wartość ta znajduje się poza dopuszczalnym zakresem błędu pomiarowego określonego przez normę. Zgodnie z danymi, rezystancja Rx powinna wynosić 10,06 Ω z tolerancją ±0,03 Ω, co oznacza, że akceptowalne wartości rezystancji mieszczą się w przedziale od 10,03 Ω do 10,09 Ω. Wartość 10,00 Ω jest poniżej dolnej granicy normy, co czyni ją niezgodną z wymaganiami. W praktyce, takie pomiary są istotne w kontekście zapewnienia jakości produktów elektronicznych, gdzie każda jednostka musi spełniać określone specyfikacje. Normy takie jak IEC 60068-2-6 dostarczają wytycznych dotyczących testowania i określania tolerancji, co jest kluczowe w procesach produkcyjnych. Właściwe zrozumienie tolerancji w pomiarach rezystancji jest niezbędne do analizy i oceny właściwości materiałów oraz zapewnienia ich niezawodności w zastosowaniach inżynieryjnych.

Pytanie 34

Na zdjęciu przedstawiono

A. diody

B. tensometry

C. termistory

D. tyrystory

Termistory to elementy elektroniczne, które zmieniają swoją rezystancję w odpowiedzi na zmiany temperatury. Wyróżniamy dwa główne typy termistorów: NTC (Negative Temperature Coefficient) i PTC (Positive Temperature Coefficient). W przypadku NTC, rezystancja maleje wraz ze wzrostem temperatury, co sprawia, że są one często wykorzystywane w aplikacjach pomiarowych, takich jak termometry elektroniczne, gdzie umożliwiają precyzyjne monitorowanie temperatury. Z kolei PTC zwiększa swoją rezystancję przy wzroście temperatury, co czyni je skutecznymi zabezpieczeniami przed przegrzaniem w urządzeniach elektrycznych. Przykłady zastosowań obejmują kontrolę temperatury w urządzeniach HVAC oraz w układach zasilania, gdzie termistory służą do ochrony komponentów przed uszkodzeniem. Zrozumienie działania termistorów i ich właściwości jest kluczowe w projektowaniu systemów elektronicznych, spełniającym wymagania dotyczące dokładności pomiarów temperatury oraz bezpieczeństwa urządzeń.

Pytanie 35

W tabeli przedstawiono parametry techniczne

tryb pracy: pentaplex

wyświetlanie do 8 obrazów w rozdzielczości maksymalnej 1920x1080 p

kompresja H.264

każdy kanał może nagrywać z prędkością 25 kl/s w 1080 p

każdy kanał można odtwarzać z prędkością 25 kl/s w 1080 p

jednoczesna praca wyjść HDMI/VGA

zaawansowana wideo detekcja: detekcja ruchu, zanik obrazu

archiwizacja: 2x HDD Sata III (max. 6TB), 2x USB2.0

interfejs sieciowy: 1x RJ-45 Ethernet (10/100M)

wejścia i wyjścia alarmowe: 8/1

wbudowany web server, obsługa przez BCS View Manager

A. nadajnika TV

B. rejestratora DVR

C. odbiornika TV

D. odtwarzacza DVD

Rejestrator DVR (Digital Video Recorder) to urządzenie, którego parametry techniczne w tabeli są zgodne z jego funkcjami. Tryb pracy pentaplex, który pozwala na jednoczesne nagrywanie, odtwarzanie, podgląd na żywo oraz zdalne zarządzanie, jest kluczowy w kontekście monitoringu oraz zabezpieczeń. Kompresja H.264 zapewnia efektywne przechowywanie danych wideo, co jest istotne w kontekście ograniczonej pojemności dysków twardych. Możliwość nagrywania z prędkością 25 kl/s w rozdzielczości 1080p świadczy o wysokiej jakości nagrania, co jest wymogiem w profesjonalnych systemach CCTV. Wyjścia HDMI i VGA umożliwiają podłączenie do nowoczesnych monitorów i telewizorów, co zwiększa wszechstronność urządzenia. Obsługa przez dedykowane oprogramowanie, takie jak BCS View Manager, pozwala na łatwe zarządzanie nagraniami oraz konfigurację urządzenia. Znajomość tych parametrów jest kluczowa dla profesjonalistów zajmujących się systemami monitoringu wizyjnego.

Pytanie 36

Jaką kamerę przedstawiono na zdjęciu?

A. Obrotową.

B. Obrotową bez obiektywu.

C. Kopułkową z oświetlaczem.

D. Kopułkową.

Jednym z powszechnych błędów jest mylenie kamer obrotowych z kamerami kopułkowymi. Kamery kopułkowe charakteryzują się tym, że ich obiektyw jest osłonięty przez kopułkę, co sprawia, że są trudniejsze do zidentyfikowania. W rzeczywistości, kamery tej konstrukcji nie mają możliwości obrotu wokół własnej osi, co jest kluczową cechą kamer obrotowych. Inna nieprawidłowość dotyczy zrozumienia, że obecność oświetlacza jest niezbędna dla prawidłowego funkcjonowania kamery. W przypadku kamer obrotowych, oświetlacz może być dodatkowym elementem, ale nie ma wpływu na ich podstawową funkcjonalność, którą jest obrót. Często zdarza się również, że osoby nie dostrzegają różnicy między kamerą obrotową a kamerą bez obiektywu, co prowadzi do błędnych wniosków. Kamery bez obiektywu nie mogą rejestrować obrazu, co jest kluczowe dla wszelkich zastosowań monitorujących. Zrozumienie tych różnic jest ważne, aby uniknąć zamieszania i błędnych wyborów przy projektowaniu systemów monitoringu. Ostatecznie, aby skutecznie wybrać odpowiednią kamerę do konkretnego zastosowania, należy dobrze rozumieć ich charakterystykę oraz różnice między poszczególnymi typami kamer.

Pytanie 37

Podstawowym celem korytek kablowych jest

A. powiększenie odległości przewodów od ściany

B. prowadzenie i maskowanie przewodów

C. zwiększenie efektywności chłodzenia przewodów

D. obniżenie rezystancji izolacji przewodów

Głównym zadaniem korytek kablowych jest prowadzenie i maskowanie przewodów, co odgrywa kluczową rolę w organizacji instalacji elektrycznych. Korytka kablowe nie tylko umożliwiają estetyczne ukrycie przewodów, ale również zabezpieczają je przed uszkodzeniami mechanicznymi oraz wpływem czynników zewnętrznych, takich jak wilgoć czy zanieczyszczenia. Dzięki zastosowaniu korytek kablowych, możliwe jest także znaczne uproszczenie procesu montażu i konserwacji instalacji, gdyż przewody są zgromadzone w jednym miejscu. W praktyce, korytka kablowe są wykorzystywane w biurach, halach produkcyjnych czy budynkach użyteczności publicznej, gdzie estetyka i porządek w instalacjach elektrycznych mają istotne znaczenie. Zgodnie z normą PN-EN 50085, stosowanie korytek kablowych powinno być dostosowane do rodzaju przewodów oraz warunków montażu, co pozwala na zapewnienie bezpieczeństwa i niezawodności instalacji. Warto również zauważyć, że odpowiednio zainstalowane korytka kablowe ułatwiają identyfikację przyczyn ewentualnych awarii oraz ich szybką naprawę.

Pytanie 38

Po uruchomieniu komputera na monitorze wyświetlił się komunikat "CMOS battery failed". Co to oznacza?

A. wystąpił problem z sumą kontrolną BIOS-u.

B. bateria zasilająca pamięć CMOS jest na wyczerpaniu.

C. pamięć podręczna cache procesora jest uszkodzona.

D. pamięć CMOS nie została ustawiona.

Odpowiedź, którą zaznaczyłeś, o wyczerpaniu się baterii CMOS, jest jak najbardziej trafna. Pamięć CMOS, czyli ten tajemniczy Complementary Metal-Oxide-Semiconductor, to taka mała pamięć, która trzyma ważne ustawienia Twojego komputera, jak data czy godzina, a także różne parametry BIOS-u. Jeśli bateria zacznie siadać, Twój komputer nie zapamięta tych danych po wyłączeniu. I wtedy pojawia się ten komunikat 'CMOS battery failed'. Wymiana baterii to prosta sprawa, naprawdę każdy może to zrobić, a nowa bateria sprawi, że wszystko wróci do normy. Tak przy okazji, dobrze jest raz na jakiś czas zerknąć na stan tej baterii i wymieniać ją co kilka lat. To jak część dbania o sprzęt – taki mały krok, a często zapominany. W ogóle, myślę, że jeśli chcesz mieć sprawny komputer, to taką wymianę warto włączyć do swojego planu konserwacji sprzętu, bo to z pewnością pomoże uniknąć nieprzyjemnych niespodzianek.

Pytanie 39

Ile żył powinien mieć kabel łączący komputer z modemem, zakończony na obu końcach wtykami RJ-45?

A. 8

B. 4

C. 9

D. 2

Jeśli łączysz komputer z modemem, to pamiętaj, że przewód powinien mieć 8 żyłek i końcówkę RJ-45. To zgodne ze standardem Ethernet, który teraz wszędzie króluje w sieciach komputerowych. Te wtyczki są zaprojektowane tak, żeby działały z kablami kategorii 5 i wyższymi, a to oznacza, że wykorzystujemy wszystkie 8 żyłek, co daje nam pełną funckjonalność. W praktyce, standardy 10BASE-T i 100BASE-TX korzystają z czterech par przewodów, co jest super ważne do przesyłania danych. Gdy używasz wszystkich 8 żył, masz szansę na szybszą transmisję, bo w dzisiejszych czasach przepustowość to kluczowa sprawa. Jak włożysz przewody z mniejszą ilością żył, to może być kiepsko z wydajnością. Warto też znać zasady cabling standards, jak TIA/EIA-568, bo one mówią, jak poprawnie prowadzić i kończyć kable, żeby sieć działała jak należy.

Pytanie 40

Wskaźniki natężenia pola służą do określania dla anten

A. rezystancji promieniowania

B. współczynnika odbicia

C. charakterystyki promieniowania

D. zysku energetycznego

Wybór niewłaściwych odpowiedzi często wiąże się z nieporozumieniami dotyczącymi podstawowych pojęć związanych z antenami i ich właściwościami. Rezystancja promieniowania odnosi się do oporu, jaki antena stawia podczas emisji energii, lecz nie jest bezpośrednio związana z natężeniem pola. Z kolei zysk energetyczny określa poprawę sygnału w kierunku danym w porównaniu do anteny izotropowej, ale nie jest bezpośrednio wyznaczany przez wskaźniki natężenia pola, które koncentrują się na analizie rozkładu promieniowania. Współczynnik odbicia z kolei dotyczy strat energii na granicy między materiałami, co jest ważne w kontekście dopasowania impedancji, ale również nie przekłada się na wyznaczanie charakterystyki promieniowania. W praktyce inżynieryjnej, aby właściwie ocenić funkcjonowanie anteny, niezbędne jest zrozumienie, że wskaźniki natężenia pola są instrumentami do badania efektów promieniowania, a nie jednoznacznymi miarami innych parametrów, jak rezystancja czy współczynnik odbicia. Dlatego kluczowe jest, aby przy analizie anten koncentrować się na ich charakterystyce promieniowania, co umożliwia zrozumienie, jak anteny oddziałują z otoczeniem oraz jakie mają zastosowania w systemach komunikacji.
