Szczegółowe wyniki:

Pytanie 1

Multimetr prezentuje wyniki pomiarów w formacie trzech i pół cyfry. Jaka jest dokładność pomiaru napięcia tego multimetru w zakresie do 20 V?

A. 100 mV

B. 100 uV

C. 10 mV

D. 1 mV

Odpowiedź 10 mV jest prawidłowa, ponieważ multimetr z wyświetlaczem w formacie trzy i pół cyfry oznacza, że może wyświetlić do 1999 jednostek. W przypadku pomiaru napięcia na zakresie 20 V, rozdzielczość instrumentu oblicza się jako maksymalna wartość podzielona przez liczbę wyświetlanych jednostek. W tym przypadku, zakres pomiarowy wynosi 20 V, co przekłada się na 20 000 mV. Dzieląc tę wartość przez 1999, otrzymujemy około 10 mV, co stanowi najmniejszą zmianę napięcia, którą multimetr jest w stanie zarejestrować. Taka rozdzielczość jest szczególnie przydatna w zastosowaniach, gdzie precyzyjne pomiary napięcia są wymagane, jak w laboratoriach elektronicznych czy podczas kalibracji urządzeń. Użytkownicy multimetrów powinni zwracać uwagę na rozdzielczość przy wyborze zakresu pomiarowego, ponieważ wyższa rozdzielczość umożliwia dokładniejsze analizy i diagnozy.

Pytanie 2

W specyfikacji katalogowej rezystora SMD podano wartość rezystancji wynoszącą 100 Ω oraz moc 0,25 W. Jakie jest maksymalne natężenie prądu, które może przepływać przez ten rezystor?

A. 50 mA

B. 4 mA

C. 250 mA

D. 200 mA

Wybór innej odpowiedzi wskazuje na nieporozumienie dotyczące związku między mocą, rezystancją i natężeniem prądu. Wiele osób może mylnie sądzić, że większa moc oznacza proporcjonalnie większe natężenie prądu, co prowadzi do obliczeń nie uwzględniających rzeczywistych parametrów rezystora. Na przykład odpowiedzi takie jak 4 mA, 200 mA czy 250 mA mogą wynikać z błędnej interpretacji danych katalogowych lub pominięcia kluczowego wzoru na moc. Kluczowym błędem jest również niepełne zrozumienie obliczeń związanych z prawem Ohma, które stanowi fundamentalną zasadę w elektronice. Należy pamiętać, że przy obliczaniu mocy, to rezystancja ma kluczowe znaczenie, a nie tylko wartość prądu. W rzeczywistości każdy z tych błędnych wyników odnosi się do nieprawidłowego przeliczenia, które nie uwzględnia faktu, że wyższe natężenie prądu może prowadzić do przekroczenia dopuszczalnych wartości mocy, co skutkowałoby uszkodzeniem rezystora. Dlatego ważne jest, aby przy doborze komponentów w obwodach elektrycznych zawsze uwzględniać parametry maksymalne, aby zapewnić ich prawidłowe działanie i długowieczność w zastosowaniach praktycznych.

Pytanie 3

Jakim standardem bezprzewodowej wymiany danych powinno charakteryzować się urządzenie elektroniczne, aby mogło dokonywać płatności zbliżeniowych?

A. UNIQUE

B. MIFARE

C. NFC

D. HITAG

NFC, czyli Near Field Communication, to technologia bezprzewodowej wymiany danych, która działa na bardzo krótkich odległościach, zazwyczaj poniżej 10 centymetrów. Jest to kluczowy standard wykorzystywany w płatnościach zbliżeniowych, ponieważ zapewnia szybkie i bezpieczne połączenie między urządzeniem mobilnym a terminalem płatniczym. Przykładem zastosowania NFC jest płatność za pomocą smartfona w punktach sprzedaży, gdzie użytkownik zbliża swoje urządzenie do terminala, by zrealizować transakcję. NFC wykorzystuje również mechanizmy zabezpieczeń, takie jak szyfrowanie danych oraz autoryzację transakcji, co sprawia, że jest to rozwiązanie uznawane za bezpieczne w kontekście płatności. W praktyce, NFC znajduje zastosowanie nie tylko w transakcjach finansowych, ale także w biletach elektronicznych, kartach lojalnościowych oraz wymianie danych między urządzeniami. W dobie cyfryzacji, umiejętność zrozumienia i korzystania z technologii NFC staje się niezwykle istotna, co czyni ją standardem branżowym w dziedzinie płatności mobilnych oraz Internetu rzeczy.

Pytanie 4

Na rysunku przedstawiono sterownik urządzenia wykorzystywanego w

A. sieciach komputerowych.

B. sieciach telewizji kablowej.

C. systemach automatyki przemysłowej.

D. systemach alarmowych.

Dobra robota! To, że wskazałeś na systemy automatyki przemysłowej jako poprawną odpowiedź, jest mega trafne. Sterowniki PLC, czyli te programowalne, są podstawą w automatyzacji różnych procesów, jak produkcja czy kontrola jakości. To urządzenie ze zdjęcia monitoruje takie rzeczy jak temperatura i wilgotność, co jest typowe dla wielu rozwiązań w automatyce. W zakładach przemysłowych te sterowniki mają naprawdę ważną rolę, bo dbają o to, żeby maszyny działały jak najlepiej. Wiesz, w automatyce są normy, jak IEC 61131, które mówią, jakie powinny być te sterowniki, żeby były niezawodne. A jak jeszcze połączymy je z systemami SCADA, to można zdalnie kontrolować różne procesy, co totalnie podnosi efektywność. Fajnie, że to zrozumiałeś!

Pytanie 5

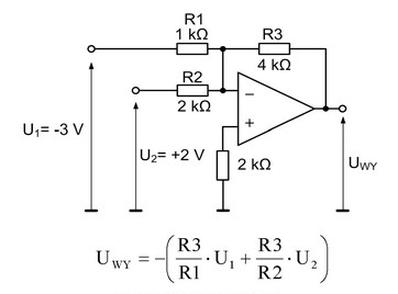

Na rysunku pokazano układ wzmacniacza sumującego napięcia stałe U1 i U2. Jaka jest wartość napięcia UWY na wyjściu w tym układzie?

A. +2 V

B. -8 V

C. -2 V

D. +8 V

Wybór napięcia wyjściowego na poziomie -8 V, -2 V lub +2 V wskazuje na typowe błędy w zrozumieniu działania wzmacniaczy sumujących. Często mylone jest pojęcie sumowania napięć z ich odejmowaniem, co może prowadzić do niewłaściwych obliczeń. Napięcie wyjściowe wzmacniacza sumującego nie jest wynikiem prostego dodawania czy odejmowania napięć, ale uwzględnia również wzmocnienie, które jest regulowane przez wartości rezystorów w układzie. W praktyce, jeżeli w układzie mamy znane napięcia U1 i U2, a także odpowiednie rezystory, to kluczowe jest zrozumienie, że wzmocnienie układu może przekształcić sumę tych napięć w wyjściowe napięcie, które jest często wyższe od wartości wejściowych. Ponadto, błędna interpretacja wartości rezystorów oraz ich wpływu na wzmocnienie może prowadzić do mylnego wyciągania wniosków. Wzmacniacze sumujące są szeroko stosowane w elektronice, a ich prawidłowe zrozumienie jest kluczowe dla projektowania skutecznych układów elektronicznych. Zastosowanie wzorów i dobrych praktyk przy obliczeniach jest niezbędne do osiągnięcia pożądanych rezultatów.

Pytanie 6

Rysunek przedstawia zasilanie

A. nie symetryczne.

B. jednofazowe.

C. symetryczne.

D. trójfazowe.

Rysunek przedstawia zasilanie symetryczne, co oznacza, że mamy do czynienia z układem, w którym napięcia w poszczególnych fazach są równe i mają taki sam kąt przesunięcia. Zasilanie symetryczne jest kluczowe w systemach trójfazowych, gdzie zapewnia równomierne obciążenie wszystkich faz, co przekłada się na efektywność i stabilność systemu zasilania. Taki układ minimalizuje straty energii i eliminuje wibracje oraz zakłócenia w pracy silników elektrycznych. Przykładem zastosowania zasilania symetrycznego mogą być zasilacze w przemyśle, które wytwarzają moc potrzebną do zasilania urządzeń produkcyjnych. Standardy takie jak IEC 60038 definiują wartości nominalne napięć dla różnych systemów zasilania, co jest istotne dla zapewnienia spójności i bezpieczeństwa w instalacjach elektrycznych.

Pytanie 7

Dołączenie obciążenia R do przedstawionego na schemacie dzielnika napięcia

A. spowoduje wzrost napięcia na rezystorze R2

B. spowoduje spadek napięcia na rezystorze R2

C. spowoduje wzrost lub spadek napięcia na rezystorze R2, zależnie od wartości R2

D. nie zmieni wartości napięcia na R2

Wybór odpowiedzi sugerujących wzrost napięcia na rezystorze R2 jest błędny z powodu nieprawidłowego zrozumienia zasad działania dzielników napięcia oraz obwodów równoległych. Kiedy obciążenie R zostaje podłączone równolegle do R2, całkowita rezystancja tej gałęzi maleje. Oznacza to, że prąd płynący przez obwód wzrasta, co z kolei prowadzi do obniżenia napięcia na R2. Odpowiedzi, które wskazują na brak zmiany napięcia na R2, nie uwzględniają fundamentalnych zasad działania obwodów. Prawa Kirchhoffa i Prawo Ohma są kluczowe w analizie tego rodzaju obwodów; przestarzałe lub błędne podejścia, sugerujące, że napięcie na R2 pozostanie niezmienne, mogą prowadzić do złych decyzji projektowych. Często takie błędne wnioski są wynikiem mylnego postrzegania interakcji pomiędzy prądem, napięciem i rezystancją. Aby właściwie ocenić skutki dodawania obciążeń w obwodach elektronicznych, należy zwrócić uwagę na ich wpływ na całkowitą rezystancję oraz prąd płynący przez poszczególne elementy, co jest kluczowe w projektowaniu stabilnych i wydajnych systemów elektronicznych.

Pytanie 8

Która czynność może zostać pominięta podczas oceny stanu technicznego systemu alarmowego?

A. Ocena działania sygnalizatorów

B. Analiza historii alarmów

C. Weryfikacja działania czujek PIR

D. Kontrola montażu czujek PIR

Sprawdzanie historii alarmów, mimo że jest istotnym elementem zarządzania systemem alarmowym, nie jest bezpośrednio związane z oceną stanu technicznego instalacji. Historia alarmów dostarcza informacji o wcześniejszych zdarzeniach, ale nie wpływa na bieżące funkcjonowanie komponentów systemu. Kluczowe działania w ocenie stanu technicznego to testowanie i sprawdzanie czujników oraz sygnalizatorów, które powinny działać poprawnie, aby zapewnić bezpieczeństwo. Przykładem może być przeprowadzanie regularnych testów samych czujek PIR oraz ich kalibracja, co jest zgodne z normami PN-EN 50131-1. W przypadku usterek, które mogą nie być widoczne w historii alarmów, natychmiastowe testowanie komponentów staje się kluczowe dla zapobiegania fałszywym alarmom i zwiększenia efektywności ochrony. Przegląd instalacji powinien również obejmować kontrolę fizyczną ich zamontowania, co jest istotne dla ich właściwego funkcjonowania.

Pytanie 9

Jaka była moc uszkodzonego zasilacza komputerowego ATX, jeżeli na jego naklejce zawarte są przedstawione znamionowe dane techniczne?

+3,3 V	+5 V	+12 V	-12 V	-5 V	+5 V
25 A	30 A	15 A	0,8 A	0,5 A	2,0 A

A. 300 W

B. 400 W

C. 250 W

D. 600 W

Poprawna odpowiedź to 400 W, ponieważ moc zasilacza komputerowego oblicza się poprzez sumowanie iloczynów napięć i prądów na wszystkich jego wyjściach. Standardowe wartości zasilania w zasilaczach ATX obejmują napięcia 3.3 V, 5 V oraz 12 V. Obliczając moc, należy wziąć pod uwagę, jakie prądy są dostępne na poszczególnych liniach. W tym przypadku wartość obliczona wyniosła 410,4 W, co zaokrąglamy do najbliższej dostępnej opcji, czyli 400 W. W praktyce, dobranie odpowiedniego zasilacza jest kluczowe dla stabilności systemu komputerowego oraz bezpieczeństwa podzespołów. W branży IT przyjęto, że zasilacz powinien mieć pewien zapas mocy, aby uniknąć obciążenia jego maksymalnych możliwości, co może prowadzić do przegrzewania oraz skrócenia żywotności urządzenia. Z tego powodu, zasilacz o mocy 400 W jest odpowiedni dla średniej klasy komputera, umożliwiając jednocześnie pewną elastyczność w rozbudowie sprzętu.

Pytanie 10

Jaką magistralą sterowany jest układ 24C01 przedstawiony na schemacie?

A. I2C

B. Serial ATA

C. M-Bus

D. USB

Wybór odpowiedzi związanych z USB, M-Bus lub Serial ATA w kontekście układu 24C01 jest błędny, ponieważ te technologie mają zupełnie inne zastosowania i mechanizmy działania. USB (Universal Serial Bus) to protokół zaprojektowany do przesyłania danych między komputerami a urządzeniami peryferyjnymi, nie jest on przeznaczony do komunikacji z układami scalonymi na poziomie, na którym funkcjonuje I2C. M-Bus (Meter-Bus) jest systemem komunikacyjnym stosowanym głównie w aplikacjach związanych z pomiarami mediów, takich jak energia elektryczna czy woda, i nie nadaje się do bezpośredniej komunikacji z pamięciami EEPROM. Z kolei Serial ATA to standard interfejsu stosowany w dyskach twardych i pamięciach masowych, który nie ma nic wspólnego z układami EEPROM i ich komunikacją. Te mylne wybory mogą wynikać z nieporozumienia dotyczącego typów magistrali i ich zastosowań, co często prowadzi do błędnych wniosków w projektach elektronicznych. Zrozumienie charakterystyki każdego z tych protokołów komunikacyjnych i ich właściwych zastosowań jest kluczowe dla prawidłowego projektowania systemów elektronicznych.

Pytanie 11

Poszczególnym paskom w kodzie kreskowym rezystora, którego wartość rezystancji zapisano jako R22, odpowiadają kolory

Kolor	Cyfra/mnożnik	Tolerancja
brak	-	20%
srebrny	-2	10%
złoty	-1	5%
czarny	0	-
brązowy	1	1%
czerwony	2	2%
pomarańczowy	3	-
żółty	4	-
zielony	5	0,5%
niebieski	6	0,25%
fioletowy	7	0,1%
szary	8	-
biały	9	-

A. 1 - czerwony, 2 - czerwony, 3 - srebrny, 4 - złoty.

B. 1 - czerwony, 2 - srebrny, 3 - srebrny, 4 - złoty.

C. 1 - srebrny, 2 - czerwony, 3 - czerwony, 4 - złoty.

D. 1 - srebrny, 2 - srebrny, 3 - czerwony, 4 - złoty.

Odpowiedź, która wskazuje na kolory pasków jako 1 - czerwony, 2 - czerwony, 3 - srebrny, 4 - złoty, jest poprawna, ponieważ odzwierciedla ona zasady kodowania kolorów stosowanych w rezystorach. Wartość 'R22' wskazuje na rezystor o wartości 22 omów, co przekłada się na pierwszą cyfrę równą 2, a zatem kolor czerwony jest odpowiedni dla obu pierwszych pasków. Trzeci pasek oznacza mnożnik, a srebrny odpowiada mnożnikowi 1, co w tym przypadku oznacza, że nie ma dodatkowej potęgi, co jest zgodne z wartością 22. Złoty pasek na końcu oznacza tolerancję rezystora, która w standardach branżowych wynosi 5%. Zrozumienie tego systemu jest kluczowe nie tylko dla poprawnego identyfikowania wartości rezystorów, ale także dla zapewnienia właściwego działania obwodów elektronicznych, w których są wykorzystywane. W praktyce, umiejętność szybkiego odczytywania kodów kolorów pozwala inżynierom i technikom na skuteczne projektowanie i diagnozowanie układów, co przekłada się na oszczędności czasu oraz zwiększenie efektywności pracy.

Pytanie 12

Jakie jednostki są używane do określenia tłumienia jednostkowego linii światłowodowej?

A. dB/km

B. m/dB

C. dB/mV

D. mV/dB

Tłumienie jednostkowe linii światłowodowej mówimy w decybelach na kilometr (dB/km). To jest standard w telekomunikacji. Generalnie, decybel to jednostka logarytmiczna, która pozwala na porównanie poziomów sygnału optycznego. A kilometr to po prostu długość, pozwala to określić, jak mocno sygnał traci na jakości na danej długości światłowodu. Na przykład, jak tłumienie wynosi 0,2 dB/km, to znaczy, że na każdym kilometrze sygnał traci właśnie 0,2 dB. To tłumienie jest mega ważne w projektowaniu systemów optycznych, bo inżynierowie mogą dzięki temu stwierdzić, jak długo można puścić sygnał, żeby był jeszcze w miarę ok. Jak mamy do czynienia z dłuższymi odcinkami, to czasami trzeba wstawić wzmacniacze optyczne, żeby jakość sygnału się nie pogarszała. Używanie właściwych jednostek to niby podstawa, ale to naprawdę pomaga w komunikacji technicznej i w pracy nad projektami.

Pytanie 13

Jaki typ generatora powinno się wykorzystać w bloku podstawy czasu oscyloskopu?

A. Generator piłokształtny

B. Generator impulsowy

C. Generator prostokątny

D. Generator sinusoidalny

Zastosowanie niewłaściwych typów generatorów w bloku podstawy czasu oscyloskopu może prowadzić do nieprawidłowych wyników pomiarów oraz trudności w interpretacji sygnałów. Generator impulsowy, który generuje krótkie impulsy o dużej amplitudzie, może wprowadzać zniekształcenia, ponieważ nie dostarcza informacji o czasie trwania sygnału. Użycie generatora prostokątnego, mimo iż pozwala na analizę sygnałów cyfrowych, nie spełnia wymagań dotyczących linearności zmian w czasie, co jest kluczowe w kontekście analizy sygnałów analogowych. Z kolei generator sinusoidalny generuje sygnały o stałej częstotliwości i amplitudzie, co może być niewystarczające do adekwatnego modelowania bardziej złożonych sygnałów, które występują w praktycznych zastosowaniach inżynierskich. Często błędne jest przekonanie, że każdy z tych generatorów może być stosowany wymiennie, co prowadzi do niepoprawnych wniosków i rezultatów analiz. W analizach inżynieryjnych niezwykle istotne jest stosowanie odpowiednich kształtów sygnałów, co znajduje potwierdzenie w praktykach i standardach branżowych, które wymagają precyzyjnych i powtarzalnych pomiarów. Właściwy dobór generatora, a w tym przypadku generatora piłokształtnego, odgrywa kluczową rolę w zapewnieniu dokładności i wiarygodności pomiarów, co jest niezbędne w każdej laboratorium inżynieryjnym.

Pytanie 14

Która z podanych cech nie charakteryzuje się właściwościami idealnego wzmacniacza operacyjnego?

A. Nieskończenie szeroki zakres przenoszenia

B. Nieskończenie wielkie różnicowe wzmocnienie napięciowe

C. Nieskończenie wielka rezystancja wyjściowa

D. Nieskończenie wielka rezystancja wejściowa

Wzmacniacze operacyjne są kluczowym elementem w elektronice analogowej, a znajomość ich właściwości jest niezbędna do ich prawidłowego zastosowania. Jedną z fundamentalnych cech idealnego wzmacniacza operacyjnego jest nieskończenie duża rezystancja wejściowa. Tego rodzaju rezystancja pozwala na minimalizację wpływu wzmacniacza na sygnał wejściowy, co jest istotne w aplikacjach, gdzie istotne są bardzo małe sygnały. W praktyce, oznacza to, że idealny wzmacniacz operacyjny nie pobiera praktycznie żadnego prądu z sygnału wejściowego, co jest pożądane w pomiarach i amplifikacji sygnałów. Szerokie pasmo przenoszenia jest również kluczowym parametrem, który pozwala na efektywne wzmacnianie sygnałów o różnych częstotliwościach, co jest niezbędne w systemach komunikacyjnych i obróbczych. Kolejnym ważnym aspektem jest nieskończenie duże różnicowe wzmocnienie napięciowe, które pozwala na bardzo dużą amplifikację różnicy napięć na wejściach, co jest istotne w zastosowaniach takich jak wzmacniacze instrumentacyjne. Wybierając wzmacniacz operacyjny do konkretnego zastosowania, należy zawsze uwzględnić te parametry, aby zapewnić optymalne działanie systemu. Wstępne założenia dotyczące parametrów idealnych są podstawą do analizy rzeczywistych wzmacniaczy operacyjnych, które zawsze będą miały ograniczenia techniczne i różnice w charakterystyce, ale ich projektowanie powinno dążyć do zbliżenia się do ideału.

Pytanie 15

Do detektorów gazów nie wlicza się detektor

A. dymu i ciepła

B. tlenku węgla

C. gazów usypiających

D. gaz ziemny

Czujki gazów są urządzeniami zaprojektowanymi do wykrywania obecności różnych gazów, które mogą stanowić zagrożenie dla zdrowia lub życia ludzi. Wśród typowych czujek gazów wymienia się czujki tlenku węgla, które ostrzegają przed jego niebezpiecznym stężeniem, oraz czujki gazu ziemnego (metanu), które informują o jego obecności w powietrzu. Czujki gazów usypiających również pełnią ważną rolę w zapewnieniu bezpieczeństwa, zwłaszcza w pomieszczeniach, gdzie stosowane są substancje mogące powodować utratę świadomości. W przeciwieństwie do tych urządzeń, czujki dymu i ciepła są przeznaczone do detekcji pożaru, a nie gazów. Dzięki odpowiednim normom, takim jak EN 14604 dla czujek dymu, oraz EN 50291 dla czujek tlenku węgla, można zapewnić skuteczność oraz bezpieczeństwo tych urządzeń w codziennym użytkowaniu. Dlatego kluczowe jest stosowanie odpowiednich czujek, zgodnych z ich przeznaczeniem w celu minimalizacji ryzyka wystąpienia niebezpiecznych sytuacji w domach i miejscach pracy.

Pytanie 16

Kto głównie korzysta z instrukcji serwisowych?

A. osoby dostarczające sprzęt do klienta

B. osoby użytkujące sprzęt

C. osoby naprawiające uszkodzony sprzęt

D. osoby sprzedające sprzęt

Instrukcje serwisowe są kluczowym narzędziem dla osób zajmujących się naprawą uszkodzonego sprzętu. Zawierają one szczegółowe informacje dotyczące diagnozowania problemów, kroków do ich rozwiązania oraz specyfikacji technicznych, które są niezbędne do prawidłowej naprawy. Na przykład, w przypadku awarii sprzętu elektronicznego, technik korzysta z instrukcji serwisowych, aby zlokalizować usterkę, zrozumieć, jakie części należy wymienić oraz jakie narzędzia są potrzebne do przeprowadzenia naprawy. W branży zamiennej istnieje szereg standardów, jak ISO 9001, które promują dokumentację procedur serwisowych. Dobre praktyki w zakresie serwisowania sprzętu obejmują także regularne aktualizowanie instrukcji zgodnie z najnowszymi rozwiązaniami technicznymi oraz zapewnienie ich dostępności dla wszystkich techników. Posiadanie dobrze opracowanych instrukcji serwisowych wpływa na efektywność pracy, redukuje błędy oraz przyspiesza czas reakcji na awarie, co jest kluczowe w zachowaniu wysokiej jakości usług serwisowych.

Pytanie 17

Która z technologii stosuje światło podczerwone do przesyłania danych?

A. WIMAX

B. BLUETOOTH

C. IRDA

D. ZIGBEE

IRDA, czyli Infrared Data Association, to taki fajny standard do komunikacji bezprzewodowej. Działa na zasadzie światła podczerwonego i jest wykorzystywany do przesyłania danych na krótkich dystansach. Sporo urządzeń korzysta z tej technologii, jak telefony, laptopy czy różne drukarki i skanery. Działa to tak, że urządzenia muszą być blisko siebie, zazwyczaj w odległości maksymalnie 1 metra, a nawet można przesyłać dane z prędkością do 4 Mbps. Przykładowo, można łatwo przesłać kontakty między telefonami, nawet bez kabli. IRDA jest też oszczędna pod względem energii, co czyni ją idealną dla urządzeń na baterie. Dzięki temu standardowi różne urządzenia od różnych producentów mogą ze sobą współpracować, co jest naprawdę ważne w dzisiejszym świecie komunikacji bezprzewodowej.

Pytanie 18

W przypadku wzmacniaczy prądu stałego pomiędzy kolejnymi stopniami nie wykorzystuje się sprzężenia pojemnościowego, ponieważ kondensator

A. jest zworą dla sygnału stałego

B. tworzy przerwę dla sygnału o wysokiej częstotliwości

C. tak jak dioda, przewodzi sygnał w jednym kierunku

D. nie przekazuje składowej stałej sygnału

Wzmacniacze prądu stałego, które są projektowane do pracy z sygnałami stałymi, nie stosują sprzężenia pojemnościowego, ponieważ kondensator, będący elementem pasywnym, nie przenosi składowej stałej sygnału. Sprzężenie pojemnościowe jest wykorzystywane głównie w wzmacniaczach prądu przemiennego, gdzie kondensator działa jako filtr, eliminując składowe stałe, umożliwiając przekazywanie składowych zmiennych sygnału. W praktyce, w układach wzmacniaczy prądu stałego, takie podejście byłoby niewłaściwe, ponieważ nasz sygnał mógłby zostać zniekształcony lub całkowicie zatrzymany. W związku z tym, w projektowaniu wzmacniaczy należy stosować inne metody, takie jak sprzężenie rezystancyjne lub innego rodzaju układy, które pozwalają na stabilizację sygnałów stałych bez wpływu kondensatorów. Przykładem mogą być wzmacniacze operacyjne w konfiguracjach, które zapewniają szeroki zakres DC, gdzie komponenty aktywne są kluczowe dla działania układu.

Pytanie 19

W urządzeniu elektronicznym doszło do uszkodzenia kondensatora ceramicznego o oznaczeniu 104 100 V. Jaki kondensator należy zastosować w jego miejsce?

A. 10 nF 1000 V

B. 10 nF 100 V

C. 1000 nF 1000 V

D. 100 nF 100 V

Odpowiedź "100 nF 100 V" jest poprawna, ponieważ kondensator oznaczony jako "104 100 V" wskazuje na pojemność 100 nF i maksymalne napięcie robocze 100 V. Oznaczenie "104" oznacza, że dwie pierwsze cyfry to znaczące liczby (10), a trzecia cyfra to mnożnik, który w tym przypadku wynosi 10^4 pF, co daje 100000 pF, co po przeliczeniu daje 100 nF. Napięcie znamionowe wynosi 100 V, co jest zgodne z wymaganiami dla aplikacji elektronicznych. W praktycznych zastosowaniach kondensatory ceramiczne o pojemności 100 nF są powszechnie stosowane w filtrach, układach czasowych oraz w obwodach zasilających, gdzie stabilność i niskie straty są kluczowe. Warto pamiętać, że dobór kondensatora powinien być zgodny z normami branżowymi, takimi jak IEC 60384, które określają parametry bezpieczeństwa i jakości dla komponentów elektronicznych.

Pytanie 20

Jakie urządzenie wykorzystuje się do diagnozowania płyty głównej komputera?

A. wobuloskop

B. kartę diagnostyczną

C. miernik uniwersalny

D. oscyloskop

Oscyloskop, wobuloskop i miernik uniwersalny to narzędzia, które mają swoje specyficzne zastosowania w elektronice i diagnostyce, jednak nie są optymalnymi rozwiązaniami do sprawdzania płyty głównej komputera. Oscyloskop służy do analizy sygnałów elektrycznych, pozwalając na obserwację ich kształtu w czasie, co jest przydatne w badaniach obwodów analogowych oraz cyfrowych, ale nie dostarcza informacji o stanie komponentów na poziomie kodów diagnostycznych. Wobuloskop, który jest narzędziem do analizy sygnałów w systemach analogowych, także nie jest przydatny w kontekście diagnostyki komputerowej, gdyż jego zastosowanie jest bardziej związane z synchronizacją i analizą amplitudową sygnałów. Miernik uniwersalny, choć może być użyty do pomiaru napięcia, prądu czy oporu, nie dostarcza informacji o problemach związanych z BIOS-em ani kodami POST. Podejście do diagnostyki płyty głównej poprzez te narzędzia może prowadzić do błędnych wniosków, ponieważ nie oferują one pełnego obrazu stanu sprzętu ani sposobu na identyfikację konkretnych usterek, które mogą uniemożliwiać poprawne uruchomienie komputera. Dlatego ważne jest, aby w kontekście diagnostyki komputerowej stosować narzędzia dedykowane, takie jak karty diagnostyczne, które są w stanie precyzyjnie zidentyfikować i zlokalizować problemy.

Pytanie 21

Aby zmierzyć rezystancję rezystora za pomocą metody technicznej, należy użyć

A. częstotliwościomierza

B. woltomierza i amperomierza

C. dwóch woltomierzy

D. dwóch watomierzy

Aby zmierzyć rezystancję rezystora metodą techniczną, najlepszym rozwiązaniem jest użycie woltomierza i amperomierza. Ta metoda polega na pomiarze spadku napięcia na rezystorze oraz prądu płynącego przez ten rezystor. Zgodnie z prawem Ohma, rezystancję (R) można obliczyć za pomocą równania R = U/I, gdzie U to napięcie mierzone w woltach, a I to prąd mierzony w amperach. Taki pomiar jest praktyczny w laboratoriach, gdzie precyzyjne wyniki są kluczowe. Warto również zauważyć, że stosowanie tej metody wymaga dobrej znajomości obsługi multimetru oraz umiejętności interpretacji wyników, co jest standardem w pracy z układami elektronicznymi. Woltomierze oraz amperomierze są powszechnie wykorzystywane w diagnostyce i konserwacji urządzeń elektrycznych, a ich zastosowanie w pomiarach rezystancji pozwala na uzyskanie dokładnych danych o stanie komponentów. W praktyce, pomiar rezystancji w ten sposób jest nie tylko dokładny, ale również umożliwia identyfikację problemów w układzie, co jest istotne w inżynierii elektronicznej.

Pytanie 22

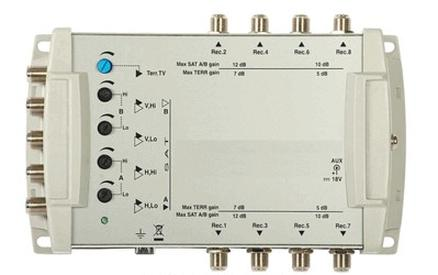

Na zdjęciu przedstawiono

A. multiswitch.

B. symetryzator.

C. mikser.

D. modulator.

Odpowiedź "multiswitch" jest prawidłowa, ponieważ urządzenie to charakteryzuje się posiadaniem wielu wejść i wyjść, co jest niezbędne do efektywnej dystrybucji sygnałów telewizyjnych. Multiswitch umożliwia podłączenie sygnałów z różnych źródeł, takich jak satelity oraz naziemna telewizja cyfrowa, do wielu odbiorników jednocześnie, co jest istotne w zastosowaniach domowych oraz komercyjnych. Dzięki wbudowanym funkcjom, takim jak izolacja sygnałów, multiswitch zapewnia niezależny odbiór dla każdego użytkownika, eliminując problemy z zakłóceniami. W praktyce, multiswitch jest standardowym rozwiązaniem w instalacjach satelitarnych, gdzie wiele tunerów pracuje w tym samym czasie, co wymaga równoczesnego dostępu do różnych satelitów. Urządzenie to spełnia wymagania norm branżowych, takich jak EN 50083-1, które dotyczą jakości dystrybucji sygnałów. Warto również zaznaczyć, że stosowanie multiswitchy w instalacjach telewizyjnych zwiększa elastyczność, umożliwiając łatwe dodawanie lub usuwanie odbiorników bez konieczności dużych modyfikacji w systemie.

Pytanie 23

W jakim układzie pracuje wzmacniacz operacyjny oznaczony na schemacie literą B?

A. Odwracającym.

B. Nieodwracającym.

C. Całkującym.

D. Różniczkującym.

Wzmacniacz operacyjny pracujący w konfiguracji całkującej, różniczkującej czy odwracającej różni się znacząco od układu nieodwracającego. Konfiguracja całkująca polega na przekształceniu sygnału wejściowego w jego całkę, co oznacza, że wyjście wzmacniacza operacyjnego jest proporcjonalne do wartości całkowanej sygnału wejściowego w danym czasie. Takie podejście jest używane w aplikacjach wymagających analizy sygnałów zmieniających się w czasie, jak na przykład w systemach kontrolnych. Z kolei wzmacniacz różniczkujący generuje sygnał wyjściowy proporcjonalny do szybkości zmian sygnału wejściowego, co sprawia, że jest idealny do zastosowań, gdzie ważne jest uchwycenie dynamiki sygnału, jak w systemach ochrony czy detekcji. Natomiast w przypadku wzmacniacza odwracającego, sygnał wyjściowy jest odwrócony w fazie w stosunku do sygnału wejściowego, co prowadzi do całkowicie innego zachowania w porównaniu do układu nieodwracającego. Typowym błędem przy rozpoznawaniu układów wzmacniaczy operacyjnych jest mylenie ich podstawowych właściwości i zastosowań. Kluczowe jest zrozumienie, że sposób podłączenia sygnałów wejściowych oraz ich interakcje mają decydujący wpływ na to, jak wzmacniacz będzie działał w praktyce. Właściwa konfiguracja wzmacniacza operacyjnego jest fundamentem w projektowaniu układów elektronicznych, dlatego ważne jest, aby dokładnie rozpoznawać różnice między tymi układami.

Pytanie 24

W urządzeniu elektronicznym uszkodzeniu uległ warystor MYG 10K-431 o napięciu znamionowym 275 V AC, 350 V DC, energii tłumienia 55 J/2 ms i rastrze 7,5 mm. Wykorzystując tabelę zamienników wskaż oznaczenie warystora, który można zastosować w zamian za uszkodzony?

Tabela zamienników
Oznaczenie warystora	Napięcie znamionowe	Energia tłumienia	Raster
TSV07D471	300 V AC 375 V DC	40 J/2 ms	5 mm
JVR07N431K	275 V AC 350 V DC	33 J/2 ms	5 mm
JVR14N431K	275 V AC 350 V DC	132 J/2 ms	7,5 mm
B72210S0301K101	300 V AC 385 V DC	47 J/2 ms	7,5 mm

A. B72210S0301K101

B. TSV07D471

C. JVR14N431K

D. JVRO7N431K

Wybór nieodpowiednich zamienników, takich jak JVRO7N431K, TSV07D471 czy B72210S0301K101, może prowadzić do poważnych problemów w funkcjonowaniu układów elektronicznych. Warystor JVRO7N431K, mimo że zbliżony do oryginalnego, ma inne napięcie znamionowe, co może skutkować jego niewłaściwym działaniem w obwodzie. W przypadku podania zbyt niskiego napięcia, warystor nie będzie w stanie skutecznie chronić układu przed przepięciami, co naraża inne komponenty na uszkodzenia. Z kolei TSV07D471, posiadający inne parametry, także nie spełnia wymaganych norm. Niewłaściwy dobór komponentów często wynika z błędnego zrozumienia ich oznaczeń oraz parametrów. W przypadku B72210S0301K101, różnice w energii tłumienia stanowią istotny problem, ponieważ zbyt niska wartość może prowadzić do niewystarczającej ochrony przed przepięciami. W praktyce zastosowanie komponentów, które nie są zgodne z wymaganiami technicznymi, może prowadzić do zwiększonego ryzyka awarii lub nawet pożaru w skrajnych przypadkach. Dlatego tak ważne jest przestrzeganie norm oraz dobrych praktyk w doborze zamienników. W każdym przypadku należy dokładnie analizować i porównywać parametry, aby zapewnić nieprzerwaną funkcjonalność oraz bezpieczeństwo układów elektronicznych.

Pytanie 25

HbbTV to skrót oznaczający standard telewizji

A. kablowej

B. hybrydowej

C. dozorowej

D. analogowej

HbbTV, czyli Hybrid Broadcast Broadband Television, to standard telewizyjny, który integruje tradycyjną telewizję broadcast z szerokopasmowym dostępem do internetu. Dzięki temu użytkownicy mogą korzystać zarówno z programów telewizyjnych nadawanych przez telewizję, jak i z interaktywnych aplikacji oraz treści dostępnych w internecie. Przykłady zastosowania HbbTV obejmują oglądanie programów na życzenie, interaktywne reklamy oraz dostęp do dodatkowych informacji o programach w trakcie ich oglądania. Standard ten jest szczególnie popularny w Europie, gdzie wiele krajów wdrożyło HbbTV, aby wzbogacić doświadczenie oglądania telewizji. HbbTV wspiera również zdalne interaktywne funkcje, takie jak głosowanie w programach czy zakupy online bezpośrednio z telewizora. Warto zaznaczyć, że HbbTV jest zgodne z normami DVB (Digital Video Broadcasting), co potwierdza jego wysoką jakość oraz interoperacyjność z innymi systemami telewizyjnymi.

Pytanie 26

Pokazane na ilustracji wskazanie woltomierza dla zakresu 300 V wynosi

A. 60 V

B. 150 V

C. 120 V

D. 200 V

Wskazanie 120 V na woltomierzu dla zakresu 300 V jest prawidłowe, ponieważ wskazówka urządzenia znajduje się dokładnie na tej wartości na skali. Woltomierze są podstawowymi narzędziami pomiarowymi w elektronice i elektrotechnice, a ich poprawne odczytywanie jest kluczowe dla diagnozowania i analizy obwodów elektrycznych. W praktyce, umiejętność dokładnego odczytu wskazań woltomierza pozwala inżynierom na monitorowanie napięcia w obwodach oraz na identyfikację potencjalnych problemów, takich jak zwarcia czy przeciążenia. Wartości na woltomierzu powinny być interpretowane zgodnie z zasadami bezpieczeństwa, aby uniknąć uszkodzenia sprzętu i zagrożenia dla operatora. Znalezienie się w obrębie określonego zakresu pomiarowego, jak w tym przypadku 300 V, pozwala na dokładniejsze pomiary, a także na bardziej efektywne wykrywanie usterek. Prawidłowe odczytywanie sygnałów woltomierza jest niezbędne w praktyce inżynierskiej, co potwierdzają liczne standardy branżowe, takie jak IEC 61010, które dotyczą bezpieczeństwa urządzeń pomiarowych.

Pytanie 27

Na ekranie oscyloskopu zaobserwowano pokazany na rysunku czasowy przebieg napięcia. Jaka jest szybkość narastania napięcia?

A. 4 V

B. 4 V/ms

C. 1 ms

D. 4 mV/s

Szybkość narastania napięcia, określana jako nachylenie wykresu napięcia w funkcji czasu, jest kluczowym parametrem w analizie sygnałów elektrycznych. W tym przypadku, zmiana napięcia o 4V w czasie 1 ms wskazuje na szybkość narastania równą 4 V/ms. Taki pomiar jest istotny w zastosowaniach związanych z elektroniką i inżynierią, gdzie precyzyjne określenie dynamiki sygnałów jest niezbędne dla poprawnego działania obwodów. Na przykład, w układach cyfrowych, szybkość narastania napięcia ma wpływ na czas, w jakim sygnał osiąga próg aktywacji bramek logicznych, co z kolei wpływa na szybkość działania całego systemu. Zgodnie z normami IEEE dotyczących sygnałów elektrycznych, monitorowanie szybkości narastania napięcia pozwala na optymalizację działania komponentów oraz minimalizację zakłóceń. Takie analizy są również używane w diagnostyce usterek, gdzie zmiany w szybkości narastania mogą wskazywać na problemy z komponentami, co czyni tę wiedzę niezwykle wartościową w praktyce inżynierskiej.

Pytanie 28

Urządzenie, które pozwala na odbiór sygnałów o różnych częstotliwościach z dwóch lub więcej anten odbiorczych, tak aby te sygnały były przesyłane do odbiornika za pomocą jednego kabla, to

A. zwrotnica antenowa

B. dzielnik sygnału

C. głowica odbiorcza

D. mieszacz

Rozgałęźnik to urządzenie, które służy do dzielenia sygnału na kilka wyjść, jednak nie ma zdolności do selekcji sygnałów z różnych anten na podstawie ich częstotliwości. W związku z tym, nie jest w stanie efektywnie przekazać różnych sygnałów do odbiornika. Użycie rozgałęźnika w kontekście opisanego pytania prowadzi do nieefektywności, ponieważ każda antena podłączona do rozgałęźnika przekazuje swój sygnał bez możliwości ich rozdzielenia, co mogłoby skutkować mieszaniem się sygnałów. Głowica antenowa natomiast jest komponentem odpowiedzialnym za przetwarzanie sygnałów radiowych, ale nie łączy sygnałów z różnych źródeł na jednym przewodzie. W praktyce, jej funkcja jest ograniczona do odbioru i demodulacji sygnału z pojedynczej anteny. Heterodyna to natomiast urządzenie stosowane w procesie mieszania sygnałów o różnych częstotliwościach w celu uzyskania sygnału pośredniego, ale nie zajmuje się bezpośrednim odbiorem z wielu anten. Użycie heterodyny w kontekście opisanego zadania jest mylne, ponieważ nie spełnia ona funkcji związanej z kierowaniem sygnałów do jednego odbiornika. Typowe błędy myślowe obejmują pomylenie roli każdego z tych urządzeń, co prowadzi do nieprawidłowych wniosków o ich zastosowaniach w systemach telekomunikacyjnych.

Pytanie 29

Liczba (0001 0010 0100) BCD przedstawiona w kodzie BCD (ang. Binary-Coded Decimal) po przekształceniu na system dziesiętny będzie miała wartość

A. 111

B. 321

C. 124

D. 123

Odpowiedzi 123, 111 oraz 321 są błędne z kilku powodów, które można omówić. Liczba 123, choć zbliżona do poprawnej odpowiedzi, jest rezultatem niepoprawnej interpretacji kodu BCD. Liczba ta wynikałaby z błędnej konwersji, gdzie pierwsza grupa 0001 byłaby poprawnie zakodowana jako 1, ale kolejne grupy 0010 i 0011 zostałyby źle zinterpretowane. Podobnie, liczba 111 jest całkowicie mylona, ponieważ nie uwzględnia właściwych wartości cyfrowych reprezentowanych przez bity. Grupa 0100, która koduje cyfrę 4, nie może w żaden sposób przyczynić się do uzyskania liczby 111, co pokazuje, że odpowiedzi opierają się na błędnych założeniach. Co więcej, liczba 321 również nie jest zgodna z przedstawionym kodem BCD, gdyż cyfry w tej odpowiedzi sugerują odwrotną interpretację, w której dochodzi do błędnego zakodowania cyfr. W praktyce, niepoprawne zrozumienie kodowania BCD może prowadzić do poważnych błędów w obliczeniach i konwersjach w systemach elektronicznych. Kluczowym błędem myślowym, który można zauważyć, jest pomijanie zasady, że każda cyfra w kodzie BCD jest niezależnie kodowana w 4 bitach, co wpływa na sposób interpretacji wartości dziesiętnych w systemach cyfrowych. Zrozumienie koncepcji BCD jest zatem istotne dla prawidłowego funkcjonowania wielu systemów elektronicznych i komputerowych.

Pytanie 30

Z uwagi na efektywność połączenia wzmacniacza z głośnikiem, konieczne jest, aby impedancja wyjściowa wzmacniacza była

A. niższa od impedancji głośnika

B. wyższa od impedancji głośnika

C. jak najniższa

D. zgodna z impedancją głośnika

Analizując odpowiedzi, które są błędne, można dostrzec kilka istotnych nieporozumień. Na przykład, jeśli ktoś myśli, że impedancja wyjściowa wzmacniacza powinna być jak najniższa, to to jest mylne podejście. Niska impedancja wyjściowa zamiast poprawić wydajność, może wręcz zaszkodzić, prowadząc do dużych strat energii i zniekształceń dźwięku. Są też opinie, że impedancja wzmacniacza powinna być mniejsza niż głośnika, co jest jeszcze gorsze. To może doprowadzić do przesterowania, a w rezultacie do uszkodzenia sprzętu. Z drugiej strony, myślenie, że impedancja wzmacniacza powinna być większa od głośnika, też jest błędne, bo wtedy transfer energii nie działa jak należy, co przekłada się na zniekształcenia dźwięku. Ważne jest, żeby zrozumieć, że impedancja musi być dopasowana, żeby system audio działał jak najlepiej.

Pytanie 31

Jakie elementy należy zastosować, aby zapewnić współdziałanie układów TTL oraz CMOS z napięciem zasilania 5 V?

A. kondensatora podciągającego

B. dioda podciągająca

C. rezystora podciągającego

D. diaka podciągającego

Rezystor podciągający jest kluczowym elementem w interfejsach TTL (Transistor-Transistor Logic) oraz CMOS (Complementary Metal-Oxide-Semiconductor), gdyż pozwala na zapewnienie odpowiednich poziomów logicznych oraz stabilności sygnałów. W przypadku współpracy układów TTL i CMOS, które mogą mieć różne poziomy sygnałów oraz różne charakterystyki prądowe, zastosowanie rezystora podciągającego do zasilania sygnałów wejściowych jest szczególnie istotne. Rezystor ten działa jako element podciągający, który podnosi napięcie do wartości logicznej '1' w sytuacjach, kiedy sygnał jest w stanie wysokiej impedancji. Dzięki temu, układy TTL i CMOS mogą współpracować w sposób w pełni niezawodny, minimalizując ryzyko błędów logicznych. Przykładem zastosowania rezystora podciągającego może być obwód z mikrokontrolerem, w którym stan nieokreślony (floating) na pinach może prowadzić do nieprzewidywalnych rezultatów. Standardowe wartości rezystorów podciągających wynoszą od 1 kOhm do 10 kOhm, co zależy od konkretnej aplikacji oraz wymagań dotyczących prądu.

Pytanie 32

Proces polegający na wydobyciu z sygnału zmodulowanego wysokiej częstotliwości sygnału użytecznego o niskiej częstotliwości, to

A. modulacji

B. demodulacji

C. filtrowaniu

D. prostownie

Prostowanie to coś, co eliminuje zmienną składową w sygnale, ale głównie w sygnałach analogowych, żeby uzyskać tylko dodatnią wartość. Filtrowanie pozwala na wybór określonych częstotliwości z sygnału, ale nie robi tego samego, co demodulacja, bo nie przywraca oryginalnej informacji z sygnału zmodulowanego. A modulacja? To proces, gdzie nakładamy użyteczny sygnał, jak dźwięk, na nośnik o wysokiej częstotliwości, co pomaga w transmisji na dużą odległość. W kontekście tego pytania, często błędne odpowiedzi wynikają z pomylenia tych procesów w komunikacji. Wiele osób myśli, że modulacja to koniec transmisji, zapominając, że demodulacja jest kluczowa do odzyskania informacji po przesłaniu. To prowadzi do nieporozumień, bo odbiorniki radiowe i telewizyjne muszą odtworzyć oryginalne sygnały po modulacji. Dlatego zrozumienie tego wszystkiego to podstawa, zwłaszcza w inżynierii telekomunikacyjnej i przy projektowaniu systemów transmisyjnych.

Pytanie 33

Na rysunku przestawiono

A. czujnik magnetyczny.

B. elektrozaczep.

C. zworę elektromagnetyczną.

D. fotokomórkę.

Zvora elektromagnetyczna, będąca poprawną odpowiedzią, to urządzenie stosowane w systemach zabezpieczeń, które wykorzystuje zasadę działania elektromagnesu do blokowania drzwi w pozycji zamkniętej. Na zdjęciu widać charakterystyczne elementy, które są typowe dla tego typu urządzeń: dużą, prostokątną część elektromagnesu oraz oddzielną metalową płytę, która działa jako zaczep. Zwory elektromagnetyczne są powszechnie stosowane w systemach kontroli dostępu, gdzie wymagane jest zabezpieczenie obiektów przed nieautoryzowanym dostępem. Dzięki swojej konstrukcji, zwory te oferują wysoki poziom bezpieczeństwa oraz łatwość w integracji z innymi systemami, takimi jak alarmy czy systemy zarządzania budynkami. Ponadto zwory elektromagnetyczne są często wykorzystywane w instalacjach, gdzie konieczne jest szybkie otwieranie i zamykanie drzwi, na przykład w obiektach publicznych. Ich niezawodność oraz prostota w obsłudze czynią je preferowanym rozwiązaniem w wielu zastosowaniach. Optymalne zastosowanie zwór elektromagnetycznych zgodne jest z normami bezpieczeństwa, co czyni je istotnym elementem infrastruktury zabezpieczeń.

Pytanie 34

Jakie są komponenty sprzętowe sieci komputerowych?

A. sterowniki urządzeń

B. urządzenia dostępu

C. oprogramowanie komunikacyjne

D. protokoły

Urządzenia dostępu stanowią kluczowy element infrastruktury sieci komputerowych, ponieważ umożliwiają użytkownikom oraz urządzeniom podłączenie się do sieci. Do najpopularniejszych urządzeń dostępu należą modemy, routery oraz punkty dostępu (access points). Modem łączy sieć domową z Internetem, router rozdziela połączenie internetowe na wiele urządzeń, a punkty dostępu rozszerzają zasięg sieci bezprzewodowej. W kontekście standardów, przykładami mogą być urządzenia zgodne z protokołami IEEE 802.11, które definiują normy dla sieci WLAN, oraz urządzenia obsługujące IPv4 i IPv6, które są niezbędne do komunikacji w Internecie. W praktyce, wybór odpowiednich urządzeń dostępu wpływa na efektywność i bezpieczeństwo sieci, co czyni je fundamentem każdej infrastruktury komputerowej.

Pytanie 35

Dzięki działaniu negatywnego sprzężenia zwrotnego, wzmocnienie tego układu

A. zmniejsza się

B. zwiększa się

C. wynosi 0

D. pozostaje takie samo

Ujemne sprzężenie zwrotne jest kluczowym mechanizmem w wielu układach elektronicznych, które pozwala na stabilizację wzmocnienia oraz redukcję zniekształceń sygnału. W przypadku zastosowania ujemnego sprzężenia zwrotnego, część sygnału wyjściowego jest przekazywana z powrotem do wejścia, co zmniejsza ogólne wzmocnienie układu. Przykładem zastosowania ujemnego sprzężenia zwrotnego mogą być wzmacniacze operacyjne, gdzie taka technika pozwala na uzyskanie stabilnych parametrów pracy, niezależnych od zmian warunków otoczenia czy elementów składowych. Dzięki temu, poprzez odpowiednie dostosowanie wartości rezystorów w układzie, można kontrolować stopień ujemnego sprzężenia zwrotnego, a tym samym wzmocnienie. W praktyce, wzmocnienie spada w wyniku zastosowania sprzężenia zwrotnego, co prowadzi do wyższej linearności odpowiedzi układu oraz zmniejszenia szumów, co jest zgodne z najlepszymi praktykami w inżynierii elektronicznej.

Pytanie 36

Przestawione gniazdo służy do podłączenia przewodu zakończonego wtykiem w standardzie

A. USB

B. FireWire

C. D-Sub

D. HDMI

Odpowiedź FireWire jest poprawna, ponieważ gniazdo przedstawione na zdjęciu to złącze FireWire, znane również jako IEEE 1394. Jest to standard interfejsu komunikacyjnego, który umożliwia szybkie przesyłanie danych pomiędzy urządzeniami. FireWire był szczególnie popularny w zastosowaniach związanych z multimediami, takich jak podłączanie kamer cyfrowych do komputerów, gdzie wymagana była wysoka przepustowość danych. Standard ten obsługuje prędkości transferu do 400 Mb/s (FireWire 400) oraz do 800 Mb/s (FireWire 800). Dodatkowo, złącze FireWire pozwala na zasilanie urządzeń podłączonych do portu, co czyni go wygodnym rozwiązaniem w przypadku niektórych urządzeń peryferyjnych. Warto również zauważyć, że w porównaniu do USB, FireWire umożliwia łatwiejsze podłączanie wielu urządzeń w konfiguracji „łańcuchowej”, co było istotne w środowiskach produkcji wideo. To złącze, mimo że jest coraz rzadziej stosowane w nowoczesnych urządzeniach, nadal ma swoje miejsce w historii technologii przesyłania danych.

Pytanie 37

W najbardziej prawdopodobny sposób ciemny, trudny do zobaczenia obraz na monitorze może być spowodowany

A. spadkiem pojemności kondensatorów elektrolitycznych

B. uszkodzeniem płyty głównej

C. uszkodzeniem świetlówki matrycy

D. przerwanym kablem sygnałowym

Utrata pojemności kondensatorów elektrolitycznych może prowadzić do szeregu problemów z zasilaniem monitorów, jednak nie jest to bezpośrednia przyczyna ciemnego obrazu. Kondensatory są kluczowymi elementami w układach zasilających, a ich uszkodzenie objawia się zazwyczaj w innych sposobach, takich jak szumy, migotanie ekranu czy całkowity brak zasilania. Zastosowanie komponentów o wysokiej jakości oraz regularna kontrola stanu kondensatorów mogą zapobiec takim problemom. Zerwany przewód sygnałowy także nie jest bezpośrednią przyczyną ciemnego obrazu. Prowadzi on do braku sygnału, co skutkuje czarnym ekranem, ale w tym przypadku monitor nie powinien wykazywać żadnych oznak działania. Uszkodzenie płyty głównej również nie jest głównym czynnikiem, który prowadzi do problemów z wyświetlaniem. Problemy z płytą główną mogą objawiać się różnymi awariami, ale ciemny obraz jest najczęściej związany z problemami świetlówki. W diagnostyce sprzętu komputerowego ważne jest, aby zrozumieć różnice pomiędzy tymi awariami i umieć je poprawnie klasyfikować, co znacząco ułatwia proces naprawy i konserwacji urządzeń. Kluczowe jest, aby nie mylić symptomów z przyczynami, co często prowadzi do błędnych wniosków i nieefektywnej naprawy.

Pytanie 38

W urządzeniach do zdalnego sterowania wykorzystuje się diody do przesyłania danych

A. mikrofalowe

B. RGB

C. Zenera

D. IR

Wybór diod RGB w kontekście zdalnego sterowania to nie najlepszy pomysł. Te diody są stworzone do pokazywania różnych kolorów, a nie do komunikacji. RGB miksują kolory i są super w dekoracyjnym oświetleniu i LED-ach, ale w zdalnym sterowaniu się nie sprawdzą. Jeśli chodzi o diody mikrofalowe, to one działają na innych zasadach i używają fal mikrofalowych, a nie światła, więc do domowych urządzeń się nie nadają. Co do diody Zenera, no to ona jest bardziej do stabilizowania napięcia niż do przesyłania sygnałów. Często błędem jest mylenie funkcji różnych diod i nieznajomość ich zastosowań. W zdalnym sterowaniu trzeba używać odpowiednich diod, a diody IR robią to bardzo dobrze.

Pytanie 39

Jaki układ wzmacniający z użyciem tranzystora bipolarnego odznacza się względnie wysokim wzmocnieniem napięciowym oraz znacznym wzmocnieniem prądowym?

A. OB

B. OC

C. OE

D. OG

Wybór odpowiedzi OB, OC lub OG wskazuje na nieporozumienie związane z charakterystyką układów wzmacniających. Układ OB (obrotnik bazy) jest stosunkowo rzadko używany w praktycznych zastosowaniach, ponieważ jego wzmocnienie napięciowe jest niskie, a głównym celem jest przekształcenie sygnału bez znaczącego wzmocnienia. Z kolei układ OC (obrotnik kolektora) charakteryzuje się wysokim wzmocnieniem prądowym, ale niskim wzmocnieniem napięciowym. Jest to konfiguracja, która jest wykorzystywana głównie w przypadku wzmacniaczy mocy, gdzie kluczowe jest dostarczenie dużych prądów do obciążenia, a niekoniecznie wzmocnienie sygnału. W przypadku OG (obrotnik górny) mamy do czynienia z układem, który nie jest standardowo używany w klasycznych układach wzmacniających, co może prowadzić do mylnego wniosku, że ma zastosowanie w kontekście dużego wzmocnienia zarówno napięciowego, jak i prądowego. Typowe błędy myślowe, które prowadzą do takich nieprawidłowych odpowiedzi, obejmują mylenie typów wzmacniaczy i ich podstawowych właściwości. Kluczowe jest zrozumienie, że różne konfiguracje tranzystorów mają różne zastosowania i skutki dla wzmocnienia sygnałów, co jest fundamentalne w inżynierii elektronicznej.

Pytanie 40

Uziemiająca opaska na nadgarstku osoby zajmującej się montażem lub wymianą układów scalonych chroni przed

A. uszkodzeniem układów scalonych

B. poparzeniem spoiwem o wysokiej temperaturze

C. uszkodzeniem narzędzi montażowych

D. porażeniem przez wysokie napięcie

Opaska uziemiająca na przegubie ręki pracownika montującego lub wymieniającego układy scalone pełni kluczową rolę w ochronie wrażliwych komponentów elektronicznych przed uszkodzeniem. Uziemienie pozwala na odprowadzenie ładunków statycznych, które mogą gromadzić się na ciele pracownika, co jest szczególnie istotne w kontekście pracy z układami scalonymi. Stanowią one elementy o małych wymiarach i dużej wrażliwości na zmiany potencjału elektrycznego. Niekontrolowane wyładowania elektrostatyczne (ESD) mogą prowadzić do uszkodzenia delikatnych struktur wewnętrznych układów, co często skutkuje ich całkowitą awarią. W praktyce, stosowanie opasek uziemiających jest szeroko rekomendowane przez organizacje standaryzacyjne, takie jak IPC (Institute for Printed Circuits) oraz ANSI/ESD S20.20, które definiują najlepsze praktyki w zakresie ochrony ESD. Regularne używanie takich rozwiązań w środowiskach montażowych oraz serwisowych jest niezbędne dla zapewnienia długotrwałej funkcjonalności i niezawodności układów scalonych.
