Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 11 maja 2026 00:28
Data zakończenia: 11 maja 2026 00:39

Egzamin zdany!

Wynik: 28/40 punktów (70,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Co oznacza opis na przewodzie YTDY 6×0,5?

A. sześciożyłowy z żyłą aluminiową typu linka, o przekroju żyły 0,5 mm2

B. sześciożyłowy z żyłą miedzianą typu drut, o przekroju żyły 0,5 mm2

C. sześciożyłowy z żyłą aluminiową typu drut, o przekroju żyły 0,5 mm2

D. sześciożyłowy z żyłą miedzianą typu linka, o przekroju żyły 0,5 mm2

Wybór odpowiedzi wskazujących na przewody z żyłą aluminiową jest błędny, ponieważ aluminium, mimo że jest materiałem lżejszym i tańszym od miedzi, ma zdecydowanie gorsze parametry przewodzenia prądu i większą podatność na korozję. Przewody aluminiowe wymagają większych przekrojów, aby osiągnąć te same parametry przewodzenia prądu co przewody miedziane, co prowadzi do zwiększenia kosztów i podniesienia masy instalacji. Odpowiedzi sugerujące typ linki również są mylące, ponieważ w przypadku oznaczenia YTDY mamy do czynienia z przewodem typu drut, co oznacza, że jego żyły nie są plecione, a pojedyncze. Użycie żyły linkowej w instalacjach domowych, zwłaszcza przy małych obciążeniach, nie jest konieczne i może prowadzić do niepotrzebnego zwiększenia kosztów. Typowe błędy w myśleniu, które prowadzą do takich wyborów, to ogólne założenie, że wszystkie przewody aluminiowe są równie dobre jak miedziane, oraz nieznajomość specyfikacji przewodów. Zrozumienie właściwości materiałowych oraz norm dotyczących instalacji elektrycznych jest kluczowe dla wyboru odpowiedniego przewodu, co w praktyce przekłada się na bezpieczeństwo i efektywność energetyczną instalacji. Przewody miedziane są preferowane tam, gdzie ważne jest minimalizowanie strat energii oraz zapewnienie wysokiej jakości połączeń elektrycznych.

Pytanie 2

Podczas demontażu z płytki przedstawionej na rysunku rezystorów znad wyświetlacza LCD, przy użyciu lutownicy typu hot-air, należy wcześniej wylutować

A. tranzystor.

B. mikrostyki.

C. wyświetlacz.

D. kondensator.

Usunięcie wyświetlacza LCD przed demontażem innych komponentów, takich jak rezystory, jest kluczowym krokiem w procesie naprawy lub modernizacji płytki drukowanej. Wyświetlacze LCD są szczególnie wrażliwe na wysoką temperaturę, która jest generowana przez lutownice typu hot-air. W przypadku gdyby nie usunąć wyświetlacza na czas, istnieje ryzyko jego uszkodzenia, co mogłoby prowadzić do wysokich kosztów naprawy lub wymiany. Dobre praktyki w elektronice zalecają, aby zawsze chronić wrażliwe komponenty przed wpływem ciepła. Poza tym, demontując wyświetlacz najpierw, użytkownik zyskuje lepszy dostęp do innych elementów. Przykładowo, w przypadku naprawy urządzenia mobilnego, gdzie komponenty są ściśle umiejscowione, usunięcie wyświetlacza umożliwia bezpieczniejsze i bardziej precyzyjne przeprowadzenie dalszych prac. Często standardy branżowe, takie jak IPC-A-610, podkreślają znaczenie ochrony wrażliwych elementów w procesie produkcji i serwisowania.

Pytanie 3

U osoby, która została porażona prądem elektrycznym, występuje zatrzymanie akcji serca oraz brak oddechu. W trakcie udzielania pierwszej pomocy należy wykonać masaż serca oraz sztuczne oddychanie w następującym tempie

A. 5 oddechów przy 5 uciskach na serce

B. 5 oddechów przy 30 uciskach na serce

C. 2 oddechy przy 5 uciskach na serce

D. 2 oddechy przy 30 uciskach na serce

Odpowiedź '2 oddechy na 30 ucisków na serce' jest zgodna z aktualnymi wytycznymi dotyczącymi resuscytacji krążeniowo-oddechowej (RKO) w przypadku dorosłych. Zgodnie z wytycznymi American Heart Association oraz Europejskiej Rady Resuscytacji, stosuje się stosunek 30 ucisków klatki piersiowej do 2 oddechów ratunkowych. Uciskanie serca ma na celu zapewnienie krążenia krwi w organizmie, a sztuczne oddychanie dostarcza tlen do płuc osoby poszkodowanej. Taki schemat działania jest niezbędny, aby zminimalizować ryzyko uszkodzenia mózgu i innych organów spowodowanego brakiem tlenu. Przykładem praktycznym może być sytuacja, w której świadek zdarzenia musi szybko zareagować, aby podjąć RKO, co znacząco zwiększa szanse na przeżycie osoby poszkodowanej. Warto również pamiętać o tym, że po wykonaniu 30 ucisków, należy upewnić się, że drogi oddechowe są drożne przed podaniem oddechów ratunkowych, co jest kluczowe dla skuteczności resuscytacji.

Pytanie 4

Schemat funkcjonalny odbiornika telewizyjnego przedstawiono na rysunku

A. C.

B. B.

C. A.

D. D.

Odpowiedź B jest poprawna, ponieważ prawidłowo ilustruje kolejność działania bloków funkcjonalnych w odbiorniku telewizyjnym. Zaczynając od anteny, która odbiera sygnał telewizyjny, następnie sygnał trafia do głowicy w.cz., gdzie zachodzi demodulacja, co jest kluczowe dla uzyskania sygnału pośredniej częstotliwości (p.cz.). Tor p.cz. ma za zadanie wyodrębnienie użytecznych informacji z sygnału, co jest niezbędne do dalszego przetwarzania. Po przetworzeniu tego sygnału, układ syntezy obrazu i dźwięku generuje finalny sygnał wideo i audio, które następnie są wyświetlane na ekranie i odtwarzane przez głośnik. Taka analiza i zrozumienie bloków funkcjonalnych są podstawą dla inżynierów elektroniki i projektantów systemów audio-wideo, a znajomość ich działania jest niezbędna, aby móc efektywnie diagnozować i rozwiązywać problemy z odbiornikami telewizyjnymi oraz projektować nowe modele zgodnie z obowiązującymi standardami branżowymi.

Pytanie 5

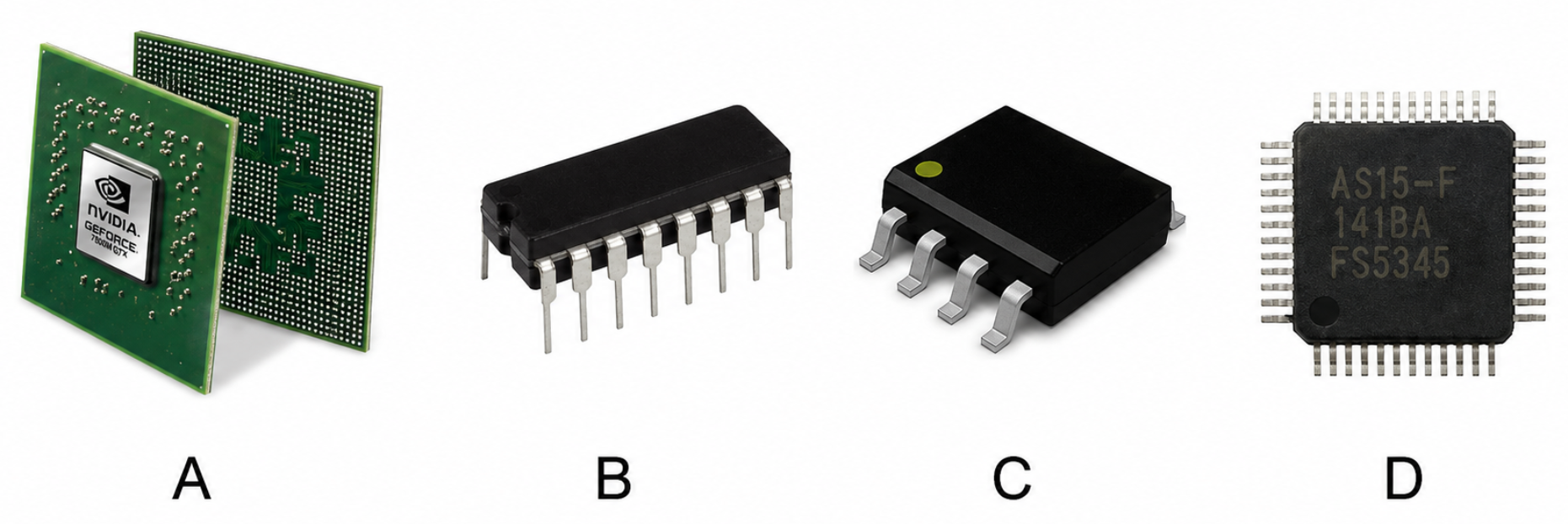

Na którym rysunku przedstawiono układ przystosowany do montażu w technologii BGA?

A. C.

B. D.

C. A.

D. B.

Układ przedstawiony na rysunku A to typowy przykład technologii BGA (Ball Grid Array), która jest szeroko stosowana w nowoczesnych układach scalonych. Kluczową cechą tego typu obudowy jest rozmieszczenie styków w postaci kulek na powierzchni dolnej, co pozwala na lepsze zarządzanie ciepłem oraz zwiększa gęstość połączeń. Przykłady zastosowania BGA obejmują mikroprocesory, układy FPGA oraz pamięci typu DRAM, gdzie wysoka wydajność i minimalizacja przestrzeni są niezbędne. Technologia BGA umożliwia także lepsze parametry elektryczne dzięki krótszym ścieżkom sygnałowym oraz zmniejsza ryzyko uszkodzeń mechanicznych w porównaniu do tradycyjnych obudów, takich jak DIP i SOP. Standardy, takie jak IPC-7351, podkreślają znaczenie odpowiedniego projektowania i montażu układów BGA, co wpływa na niezawodność i długowieczność produktów elektronicznych. Wybór tej technologii jest zatem kluczowy w kontekście nowoczesnych aplikacji inżynieryjnych.

Pytanie 6

Na podstawie przeprowadzonych pomiarów pasma przenoszenia wzmacniacza ustalono dolną częstotliwość graniczną f_d = 0,1 Hz oraz górną częstotliwość graniczną f_g = 150 Hz. Jaki to typ wzmacniacza?

A. szerokopasmowy

B. dla górnej części pasma akustycznego

C. dla dolnej części pasma akustycznego

D. selektywny

Wybór odpowiedzi wskazujących na selektywny wzmacniacz, wzmacniacz dla górnej części pasma akustycznego czy szerokopasmowy wskazuje na pewne nieporozumienia dotyczące definicji i zastosowań wzmacniaczy w kontekście pasma przenoszenia. Selektywny wzmacniacz, który ma ograniczony zakres częstotliwości, jest używany głównie w radiach i systemach komunikacyjnych, gdzie kluczowe jest wzmocnienie konkretnych sygnałów, a nie ogólne pasmo. Natomiast wzmacniacz dla górnej części pasma akustycznego skupiałby się na wyższych częstotliwościach, co nie jest zgodne z podanymi wartościami fd i fg. Wzmacniacze szerokopasmowe są zaprojektowane do obsługi szerokiego zakresu częstotliwości, co również nie jest zgodne z charakterystyką wzmacniacza, który ma wąski zakres od 0,1 Hz do 150 Hz. Typowe błędy myślowe mogą obejmować niezrozumienie, że dolne pasmo akustyczne obejmuje niskie częstotliwości, co często prowadzi do pomylenia z pasmami wyższymi. W praktyce, dobór odpowiedniego wzmacniacza do konkretnego zastosowania jest kluczowy dla uzyskania optymalnej jakości dźwięku, co w przypadku niskich częstotliwości wymaga odpowiednich rozwiązań technicznych.

Pytanie 7

Wkręty z łbem oznakowanym symbolem PH można odkręcać za pomocą wkrętaka

A. płaskim

B. gwiazdkowym

C. czworokątnym

D. krzyżowym

Wkręty z łbem oznaczonym symbolem PH, czyli Phillips, charakteryzują się krzyżowym rowkiem, który pozwala na lepsze dopasowanie wkrętaka. Użycie wkrętaka krzyżowego pozwala na przekazywanie większego momentu obrotowego, co ułatwia wkręcanie i odkręcanie. Dzięki specyficznej konstrukcji łba, wkrętak krzyżowy minimalizuje ryzyko poślizgu, co jest szczególnie ważne w zastosowaniach wymagających precyzyjnego dokręcenia. W praktyce, wkręty Phillips są powszechnie stosowane w konstrukcji mebli, elektroniki oraz w różnych projektach DIY. Warto również zaznaczyć, że wkrętaki krzyżowe są dostępne w różnych rozmiarach, co pozwala na ich użycie w szerokim zakresie zastosowań. W kontekście standardów przemysłowych, wkręty z łbem Phillips są jednymi z najczęściej stosowanych, co sprawia, że znajomość odpowiedniego narzędzia jest niezbędna w pracy każdego fachowca.

Pytanie 8

Podczas naprawy telewizora technik serwisowy doznał porażenia prądem. Po jego uwolnieniu z kontaktu stwierdzono, że jest nieprzytomny, oddycha i ma prawidłową pracę serca. W jaki sposób powinno się ułożyć poszkodowanego?

A. W pozycji bocznej ustalonej

B. W pozycji siedzącej z podparciem głowy

C. Na brzuchu z głową odchyloną na bok

D. Na plecach z uniesionymi nogami

Wybór pozycji bocznej ustalonej dla poszkodowanego jest kluczowy w sytuacji, gdy osoba jest nieprzytomna, ale oddycha, a praca serca jest w normie. Ta pozycja pozwala na zapewnienie drożności dróg oddechowych, co jest fundamentalne w sytuacjach medycznych. Ułożenie na boku ogranicza ryzyko zachłyśnięcia się, co może nastąpić, jeśli pacjent w tej sytuacji wymiotuje. Dodatkowo, w pozycji bocznej ustalonej, osoba jest mniej narażona na urazy w przypadku utraty równowagi czy dodatkowych kontuzji. Przy zastosowaniu tej pozycji ważne jest, aby głowa poszkodowanego była ustawiona w sposób, który umożliwia swobodny przepływ powietrza, a nogi były lekko zgięte w kolanach, co stabilizuje jego ciało. Tego typu postępowanie jest zgodne z wytycznymi Europejskiej Rady Resuscytacji oraz innymi uznawanymi standardami w pierwszej pomocy, co podkreśla znaczenie edukacji w zakresie reagowania na sytuacje nagłe.

Pytanie 9

Klient zgłasza problem z zamontowanym systemem alarmowym, który składa się z 4 czujników PIR umieszczonych na wysokości 2,5 m, centrali alarmowej zainstalowanej na poddaszu oraz syreny zewnętrznej umieszczonej na wysokości 4 m. Jakie narzędzia są niezbędne do identyfikacji usterki systemu alarmowego w obiekcie?

A. Drabina, multimetr, wiertarka, ściągacz izolacji

B. Multimetr, wiertarka, lutownica, zestaw wkrętaków, szczypce boczne

C. Drabina, multimetr, zestaw wkrętaków, zestaw szczypiec

D. Wiertarka, lutownica, zestaw wkrętaków, zestaw szczypiec, szukacz par przewodów

Odpowiedź jest naprawdę trafiona. Do prawidłowej diagnostyki usterek w systemie alarmowym koniecznie potrzebne są odpowiednie narzędzia. Drabina to super pomocna rzecz, bo pozwala sięgnąć do czujek PIR, które często są zamontowane wysoko, a także do syreny, która jest jeszcze wyżej. Multimetr to też must-have, bo przy jego pomocy można zmierzyć napięcie, prąd czy oporność – dzięki temu można sprawdzić, czy wszystkie elementy elektroniczne działają jak należy. Zestaw wkrętaków jest niezbędny, bo zdarza się, że trzeba odkręcić jakieś złączki czy obudowy, co jest mega ważne podczas diagnostyki czy napraw. A zestaw szczypiec? Pomaga przy manipulacji przewodami, co jest kluczowe, gdy coś nie działa w połączeniach. Używając tych narzędzi zgodnie z dobrą praktyką, można szybko zlokalizować usterki i je naprawić, co w efekcie podnosi bezpieczeństwo obiektu.

Pytanie 10

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 11

Jaką minimalną powierzchnię należy zapewnić na jednego pracownika pracującego równocześnie w tej samej przestrzeni biurowej?

A. 1 m2

B. 4 m2

C. 3 m2

D. 2 m2

W kontekście aranżacji przestrzeni biurowej, minimalna powierzchnia 2 m2 przypadająca na jednego pracownika jest zgodna z normami i zaleceniami dotyczącymi ergonomii oraz zdrowia w miejscu pracy. Zgodnie z wytycznymi, takimi jak normy PN-EN 15251 oraz wytyczne BHP, zapewnienie odpowiedniej przestrzeni osobistej jest kluczowe dla komfortu i efektywności pracy. Pracownicy, mający do dyspozycji nie tylko biurko, ale także przestrzeń na poruszanie się, ograniczają uczucie przytłoczenia i zwiększają swoją wydajność. Przykładem zastosowania tej zasady mogą być biura typu open space, gdzie mimo otwartej przestrzeni, odpowiednie rozmieszczenie stanowisk pracy oraz zapewnienie przynajmniej 2 m2 na osobę sprzyja lepszej koncentracji i mniejszemu stresowi. Warto również zauważyć, że w przypadku organizacji biura, większa przestrzeń wpływa na poprawę komunikacji między pracownikami oraz umożliwia lepsze funkcjonowanie zespołów, co jest szczególnie ważne w kontekście współczesnych modeli pracy zespołowej.

Pytanie 12

Jeśli po zainstalowaniu domofonu i podłączeniu zasilania w słuchawce słychać piski lub rozmowa jest cicho, co należy zrobić?

A. dostosować poziom głośności w zasilaczu

B. podnieść napięcie zasilania elektrozaczepu

C. dostosować napięcie w kasecie rozmownej

D. zwiększyć poziom głośności w unifonie

Wybór opcji związanej z podwyższeniem poziomu głośności w unifonie nie jest wystarczająco skuteczny, ponieważ w sytuacjach, gdy dźwięk jest słabo słyszalny lub słychać piski, problem często leży w zasilaczu. Unifon, jako urządzenie odbierające sygnał, może być zbyt czuły lub nie mieć możliwości skutecznej regulacji, jeśli zasilacz nie dostarcza odpowiedniego sygnału. Ponadto, podwyższenie napięcia zasilania elektrozaczepu nie ma wpływu na jakość dźwięku w słuchawce, ponieważ elektrozaczep odpowiada tylko za otwieranie drzwi i nie wpływa na przekaz audio. Regulacja napięcia w kasecie rozmownej także nie rozwiązuje problemu, ponieważ nie jest odpowiedzialna za głośność, lecz za ogólną funkcjonalność urządzenia. Niekiedy użytkownicy błędnie myślą, że wszelkie problemy z dźwiękiem można rozwiązać poprzez dostosowanie ustawień w odbiorniku, zapominając o kluczowej roli, jaką odgrywa zasilacz w całym systemie. Z tego powodu, ważne jest, aby przy instalacji domofonów zwracać uwagę na wszystkie komponenty systemu oraz ich wzajemne oddziaływanie. Właściwe zrozumienie funkcji oraz zależności między poszczególnymi elementami jest niezbędne dla efektywnej diagnostyki i naprawy występujących problemów.

Pytanie 13

Miernik przedstawiony na zdjęciu służy do pomiaru sygnału w telewizji

A. cyfrowej naziemnej.

B. analogowej naziemnej.

C. kablowej.

D. satelitarnej.

Wybór odpowiedzi związanej z analogową telewizją naziemną, satelitarną czy kablową wskazuje na nieporozumienie dotyczące różnic między tymi systemami transmisji. Miernik sygnału telewizyjnego w kontekście telewizji analogowej nie jest już stosowany w nowoczesnych instalacjach, ponieważ większość krajów przeszła na telewizję cyfrową, gdzie jakość sygnału jest kluczowym czynnikiem. W przypadku telewizji satelitarnej, sygnał jest przesyłany z satelitów geostacjonarnych, co wymaga innego rodzaju analizy sygnału i specyficznych narzędzi do pomiarów, takich jak mierniki sygnału satelitarnego. Z kolei telewizja kablowa działa na zupełnie innych zasadach, gdzie sygnał jest przesyłany przez sieć kablową, a jej analiza wymaga urządzeń przystosowanych do tych specyfikacji. Typowym błędem myślowym jest utożsamianie różnych technologii i ich wymagań bez zrozumienia, że każde z tych środowisk ma swoje unikalne cechy oraz wymagania techniczne. Dlatego ważne jest, aby przy doborze odpowiednich narzędzi analitycznych brać pod uwagę charakterystykę konkretnego systemu telewizyjnego, aby móc skutecznie diagnozować i poprawiać jego wydajność.

Pytanie 14

Czujnik kontaktronowy to komponent, który reaguje głównie na zmiany

A. natężenia światła

B. temperatury

C. pola magnetycznego

D. wilgotności

Czujnik kontaktronowy to całkiem ciekawy element. Działa na zasadzie reakcji na zmiany pola magnetycznego. Wygląda to tak, że mamy dwa ferromagnetyczne styki w szklanej rurce, a ta rurka jest wypełniona gazem lub próżnią. Kiedy magnes się zbliża, to pole magnetyczne sprawia, że te styki się zamykają lub otwierają. Jak to się dzieje, generuje sygnał elektryczny. Takie czujniki są często stosowane w alarmach, automatyce budynkowej czy też w różnych urządzeniach w przemyśle. Przykładowo, montuje się je w drzwiach i oknach, żeby informowały, gdy są otwarte lub zamknięte. To jest naprawdę ważne dla bezpieczeństwa. Warto też wspomnieć, że kontaktrony są znane z tego, że są niezawodne i mają długą żywotność, co czyni je bardzo popularnymi rozwiązaniami. Dzięki temu, że są proste w montażu i małe, idealnie nadają się do domowych systemów automatyki i inteligentnych budynków.

Pytanie 15

Czym jest multiplekser w kontekście układów kombinacyjnych?

A. liczenie oraz przechowywanie impulsów

B. konwersja kodu pierścieniowego "1 z n" na sygnał wyjściowy

C. sterowanie wskaźnikiem 7-segmentowym

D. przekazywanie sygnału cyfrowego "1 z n" wybranego adresem na wyjście

Często jak nie wybierasz dobrej odpowiedzi, to może być przez to, że nie do końca rozumiesz, co robią układy kombinacyjne w systemach cyfrowych. Odpowiedź związana z konwersją kodu pierścieniowego na kod wyjściowy nie dotyczy multipleksera, bo to jest bardziej skomplikowane i zazwyczaj wymaga dekoderów lub konwerterów, które zmieniają dane z jednego formatu na inny. W przypadku liczenia impulsów mówimy o licznikach, a nie multiplekserach, które tylko wybierają sygnał do wysłania. A jeśli chodzi o wskaźniki 7-segmentowe, to potrzebujesz odpowiednich sterowników, które potrafią zinterpretować dane i pokazać je na wyświetlaczu. Takie podejście prowadzi do błędów w rozumieniu architektury systemów cyfrowych. Żeby dobrze korzystać z multiplekserów, trzeba zrozumieć, jak działają sygnały sterujące i logika wybierania sygnałów. Kluczowe jest tutaj umiejętne projektowanie i wdrażanie układów, co przychodzi z wiedzą na temat zasad projektowania oraz standardów, jak te od IEEE dla VHDL i Verilog, które są ważne w inżynierii cyfrowej.

Pytanie 16

Ile wynosi współczynnik wzmocnienia K_U2 drugiego stopnia wzmacniacza, jeżeli wzmocnienie pierwszego stopnia wynosi K_U1 = 10 V/V, trzeciego stopnia K_U3 = 5 V/V, a całkowite wzmocnienie K_U = 1000 V/V.

A. KU2 = 66 V/V

B. KU2 = 15 V/V

C. KU2 = 50 V/V

D. KU2 = 20 V/V

Kiedy wybierasz nieprawidłowe wzmocnienie dla KU2, to może to wynikać z braku zrozumienia, jak te wzmocnienia wzajemnie na siebie wpływają. Widać, że niektóre błędne odpowiedzi wynikają z tego, że ludzie nie zdają sobie sprawy, że całkowite wzmocnienie wzmacniacza to iloczyn wszystkich jego stopni. Jak podajesz odpowiedź, która bazuje na błędnym rozumieniu, to możesz dojść do wniosku, że wzmocnienie drugiego stopnia jest dużo wyższe albo niższe niż w rzeczywistości. Na przykład, jak wybierzesz 50 V/V, to wydaje się, że KU2 jest za duże, co prowadzi do złych założeń o działaniu wzmacniacza. Inny częsty błąd to mylenie mnożenia z dodawaniem wzmocnień, a powinno być dzielenie, co potem daje duże różnice w obliczeniach. Ważne, żeby wiedzieć, że w przypadku wzmacniaczy, wzmocnienie drugiego stopnia to efekt działania całkowitego wzmocnienia i wzmocnień sąsiednich stopni. Musi być jasne, że każde wzmocnienie wpływa na jakość i charakterystykę końcowego sygnału. Używanie błędnych wartości może prowadzić do nieefektywnych układów i różnych problemów z sygnałem, co w profesjonalnych zastosowaniach jest po prostu niedopuszczalne.

Pytanie 17

Ile wynosi maksymalna prędkość przesyłania danych do urządzenia, którego dane techniczne przedstawiono w tabeli?

Napięcie zasilające	230 V AC; 50 Hz
Wejście pomiarowe	Pt100/Pt500/Pt1000
Rezystancja przewodów pomiarowych	maksymalnie 20 Ω w każdym przewodzie
Wyjścia przekaźnikowe	2 styki zwierne; 2 A/250 V AC (cosφ=1)
Interfejs komunikacyjny	RS485
Szybkość transmisji	1 200 b/s ÷ 115 200 b/s
Pamięć danych	EEPROM

A. 14 400 B/s

B. 1 200 B/s

C. 115 200 B/s

D. 150 B/s

Poprawna odpowiedź to 14 400 B/s, ponieważ jest to maksymalna prędkość przesyłania danych, która jest zgodna z typowymi standardami komunikacji w urządzeniach elektronicznych. W kontekście urządzeń, które komunikują się z komputerami lub innymi systemami, istnieją różne protokoły, które określają maksymalne prędkości transferu. Na przykład, standard RS-232, który jest powszechnie stosowany w komunikacji szeregowej, może obsługiwać prędkości do 115 200 bps, ale w praktyce wiele urządzeń korzysta z niższych prędkości, aby zapewnić stabilność i niezawodność transferu danych. W przypadku urządzeń, które mają maksymalną prędkość 14 400 B/s, oznacza to, że mogą one efektywnie przesyłać dane, nie przeciążając jednocześnie interfejsu komunikacyjnego. Przykłady zastosowania to modemy czy urządzenia do przesyłania danych, które wymagają stabilnych prędkości transferu, aby zapewnić ich sprawne działanie.

Pytanie 18

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 19

Aby podłączyć dysk twardy do płyty głównej komputera, jaki interfejs należy zastosować?

A. RS 232

B. LPT

C. SATA

D. D-SUB 15

Odpowiedź SATA jest prawidłowa, ponieważ jest to jeden z najpopularniejszych interfejsów stosowanych do podłączania dysków twardych i napędów SSD do płyt głównych komputerów. Standard SATA (Serial ATA) został wprowadzony, aby zastąpić starszy interfejs PATA (Parallel ATA) i oferuje znacznie wyższą prędkość transferu danych, co jest kluczowe w kontekście wydajności nowoczesnych systemów komputerowych. SATA obsługuje prędkości transferu do 6 Gb/s w wersji III, co pozwala na szybki dostęp do danych i efektywne wykonywanie operacji na plikach. Zastosowanie SATA umożliwia również łatwiejsze podłączanie i wymianę dysków, co jest istotne w kontekście modernizacji sprzętu. Warto również zauważyć, że złącza SATA mają charakterystyczny kształt i orientację, co ułatwia ich prawidłowe podłączenie. Przykładowo, podłączając dysk SSD do płyty głównej, użytkownik powinien zwrócić uwagę na odpowiednie złącze SATA, aby uniknąć problemów z wydajnością oraz kompatybilnością.

Pytanie 20

Jaką czynność należy zrealizować przed włączeniem sterownika PLC w systemie automatyki?

A. Wprowadzić program do sterownika

B. Odłączyć sygnały od sterownika

C. Odłączyć elementy wykonawcze od sterownika

D. Ustawić zegar wewnętrzny w sterowniku

Jak wprowadzasz program do sterownika PLC, to tak naprawdę robisz kluczowy krok przed jego uruchomieniem. To właśnie ten program definiuje, jak cały system automatyki ma działać. Bez odpowiedniego oprogramowania sterownik po prostu nie wykona żadnych operacji ani nie zareaguje na sygnały, które dostaje. Przykładowo, w systemach sterujących procesem produkcji, program mówi nam, jak sterować zaworami czy silnikami, żeby osiągnąć zamierzony efekt. Dobrze jest też, żeby wprowadzenie programu było zgodne z dokumentacją i procedurami firmy, bo to zapewnia, że wszystko będzie działać tak, jak powinno. Zgodnie z normami IEC 61131-3, które dotyczą programowania PLC, każdy program powinien być dobrze przetestowany w symulatorze przed wgraniem do rzeczywistego systemu. Dzięki temu można znaleźć błędy i poprawić logikę sterowania. Podsumowując, wprowadzenie programu to nie tylko praktyka, ale też kluczowy element, który zapewnia bezpieczeństwo i efektywność całego systemu automatyki.

Pytanie 21

Pokazany na rysunkach wskaźnik cyfrowy wskazuje wartość

A. prądu stałego.

B. prądu przemiennego.

C. napięcia przemiennego.

D. napięcia stałego.

Wskaźnik cyfrowy przedstawiony na rysunku wskazuje wartość napięcia przemiennego, co jest jednoznacznie sygnalizowane przez znak (~) obok wartości 220V. Użycie znaku napięcia przemiennego jest standardową praktyką w branży elektrotechnicznej, co pozwala na łatwe rozróżnienie między napięciem stałym a przemiennym. W kontekście praktycznym, znajomość tego rozróżnienia jest kluczowa dla bezpieczeństwa w pracy z instalacjami elektrycznymi. Napięcie przemienne, często stosowane w sieciach zasilających, jest powszechnie wykorzystywane w gospodarstwach domowych i przemyśle. Przykłady zastosowania napięcia przemiennego obejmują zasilanie urządzeń gospodarstwa domowego, takich jak lodówki, pralki czy telewizory, które działają na standardowym napięciu 230V. Dodatkowo, w kontekście projektowania obwodów elektrycznych, istotne jest zrozumienie, że napięcie przemienne charakteryzuje się zmiennością, co wpływa na dobór komponentów elektronicznych i zabezpieczeń. Znajomość tego typu wskaźników jest niezbędna dla profesjonalistów zajmujących się instalacjami elektrycznymi.

Pytanie 22

W oscyloskopie dwukanałowym do wejścia CH-B podłączono sygnał o znanej częstotliwości, natomiast do wejścia CH-A sygnał do analizy. W jaki sposób powinien być ustawiony oscyloskop, aby za pomocą krzywych Lissajous oszacować przybliżoną częstotliwość sygnału do badania?

A. DUAL

B. SINGLE

C. ADD

D. X - Y

Wybór trybów ADD, SINGLE oraz DUAL do analizy sygnałów w oscyloskopie dwukanałowym nie jest odpowiedni w kontekście określania częstotliwości sygnału badanego za pomocą krzywych Lissajous. Tryb ADD sumuje sygnały z obu kanałów, co uniemożliwia bezpośrednie porównanie ich relacji w czasie. Taki sposób prezentacji może być przydatny do analizy amplitudowej, ale nie dostarcza informacji o różnicach w częstotliwościach i fazach sygnałów. Z kolei tryb SINGLE pozwala na przechwycenie jednego sygnału na raz, co również ogranicza możliwości analizy porównawczej, istotnej dla krzywych Lissajous. Tryb DUAL, choć umożliwia jednoczesne wyświetlanie sygnałów z obu kanałów, nie dostarcza informacji o ich relacji w kontekście rysowania krzywych Lissajous, które wymagają specyficznego odchylania X-Y. Typowe błędy myślowe prowadzące do wyboru błędnych trybów obejmują niepełne zrozumienie funkcji poszczególnych trybów w oscyloskopie oraz ich zastosowań w analizie sygnałów. Aby skutecznie korzystać z oscyloskopu do analizy sygnałów, ważne jest zrozumienie, że różne tryby odchylania mają różne zastosowania, a ich wybór powinien być uzależniony od konkretnego celu analizy.

Pytanie 23

Automatyczne wyłączanie telewizora z lampą kineskopową w różnych interwałach czasowych oraz towarzyszący mu chwilowy błysk ekranu w jednym z podstawowych kolorów wskazuje na

A. zwarcia międzyelektrodowe

B. przerwę w torze zasilania

C. uszkodzenie toru odchylania poziomego

D. usterkę toru odchylania poziomego

Zjawisko samoczynnego wyłączania się odbiornika telewizyjnego z lampą kineskopową oraz towarzyszący mu chwilowy rozbłysk ekranu w jednym z podstawowych kolorów najczęściej wskazuje na zwarcia międzyelektrodowe. Takie zwarcia mogą występować pomiędzy elektrodami wewnątrz kineskopu, prowadząc do nieprawidłowego działania odbiornika. W momencie wystąpienia zwarcia, elektronika telewizora interpretuje to jako błąd w sygnale, co skutkuje wyłączeniem odbiornika. Praktycznie, użytkownicy mogą zaobserwować takie problemy, gdy odbiornik nagle gaśnie, a ekran na moment zmienia kolor, co może sugerować problemy z emisją elektronów. Dobre praktyki dotyczące diagnostyki telewizorów sugerują systematyczne sprawdzanie stanu kineskopów oraz elektrod, aby zminimalizować ryzyko wystąpienia podobnych problemów. W przypadku identyfikacji takich usterek, zaleca się wymianę kineskopu, co jest zgodne z normami serwisowymi i zapewnia długotrwałą oraz niezawodną pracę urządzenia.

Pytanie 24

Akumulator o pojemności 5 Ah zapewnia podtrzymanie zasilania jednej kamery przez czas około 10 minut. W instalacji monitoringu należy wykonać układ podtrzymania zasilania awaryjnego dziesięciu kamer przez 10 minut. Która z zapisanych w tabeli propozycji doboru akumulatorów zapewnia najniższe koszty wykonania układu?

	Pojemność akumulatora Ah	Cena jednostkowa zł	Ilość szt.
A.	5	50	10
B.	7	65	7
C.	60	245	1
D.	30	140	2

A. D.

B. A.

C. C.

D. B.

Odpowiedź C jest poprawna, ponieważ zapewnia odpowiednią pojemność akumulatorów w minimalnym koszcie. W przypadku zasilania dziesięciu kamer przez 10 minut, kluczowe jest obliczenie całkowitego zapotrzebowania na energię. Jeśli jedna kamera wymaga akumulatora o pojemności 5 Ah na 10 minut, to dla dziesięciu kamer potrzebujemy co najmniej 50 Ah. Opcja C oferuje akumulator o pojemności 60 Ah, co nie tylko spełnia wymogi, ale również pozostawia pewien zapas, co jest zalecane w praktyce. Wybór akumulatorów powinien uwzględniać nie tylko koszt, ale również ich żywotność i efektywność. Zgodnie z dobrą praktyką, należy dobierać akumulatory z pewnym naddatkiem pojemności, aby uniknąć zbyt głębokiego rozładowania, co wydłuża ich żywotność. Wybór C, przy koszcie 245 zł, jest więc najbardziej optymalny, zwłaszcza w dłuższym czasie eksploatacji systemu monitoringu.

Pytanie 25

Który układ scalony, po podłączeniu odpowiednich elementów zewnętrznych, staje się generatorem impulsów prostokątnych?

A. Z80

B. UL7805

C. NE555

D. SN74151

Wybór UL7805 jako generatora impulsów prostokątnych jest błędny, ponieważ ten układ scalony jest regulatorem napięcia, a nie generatorem sygnałów. UL7805 ma na celu stabilizację napięcia zasilającego, co czyni go fundamentalnym elementem w zarządzaniu zasilaniem w obwodach elektronicznych, ale nie jest zaprojektowany do generowania impulsów. Z kolei SN74151 to multiplekser/demultiplekser, który służy do przekazywania sygnałów, ale nie generuje impulsów prostokątnych. Jest to element bardziej przeznaczony do selekcji sygnałów niż ich produkcji. Co więcej, Z80 to mikroprocesor, który wykonuje instrukcje zapisane w programie, ale nie działa jako generator impulsów. Często mylone są funkcjonalności różnych układów, co prowadzi do nieporozumień. Kluczowe jest zrozumienie, że każdy układ scalony ma swoje specyficzne przeznaczenie, a ich zastosowanie powinno być dostosowane do wymagań projektowych. Typowe błędy myślowe polegają na braku analizy specyfikacji technicznych układów scalonych i ich rzeczywistych zastosowań, co może prowadzić do nieefektywnego projektowania obwodów oraz wyboru niewłaściwych komponentów, co z kolei wpływa na niezawodność i wydajność całego systemu elektronicznego.

Pytanie 26

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 27

Aby podłączyć monitor do jednostki centralnej, należy użyć interfejsu

A. USB

B. SATA

C. IDE

D. D-SUB 15

Interfejs D-SUB 15, znany również jako VGA (Video Graphics Array), jest standardowym złączem stosowanym do przesyłania sygnału wideo z jednostki centralnej do monitora. To złącze umożliwia przesyłanie analogowego sygnału wideo, co czyni je jednym z najczęściej stosowanych rozwiązań w przypadku starszych monitorów oraz projektorów. D-SUB 15 jest zaprojektowany do obsługi rozdzielczości do 640x480 pikseli przy 60 Hz, a w przypadku nowszych technologii może obsługiwać wyższe rozdzielczości, chociaż z ograniczeniami wynikającymi z analogowej natury sygnału. W praktyce, aby prawidłowo podłączyć monitor z interfejsem D-SUB 15, użytkownik powinien upewnić się, że zarówno jednostka centralna, jak i monitor mają odpowiednie złącza. D-SUB 15 jest powszechnie stosowany w różnych zastosowaniach, takich jak prezentacje multimedialne czy w biurach, gdzie starsze technologie nadal są w użyciu.

Pytanie 28

Komunikat "HDD Error" na rejestratorze wskazuje na uszkodzenie

A. kamer HD.

B. dysku twardego.

C. zasilania kamer.

D. kabelka HDMI.

Komunikat 'HDD Error' w rejestratorze jest jednoznacznym sygnałem, że występuje problem z dyskiem twardym. Dyski twarde, będące kluczowymi komponentami systemów rejestracji wideo, przechowują wszystkie nagrania oraz dane konfiguracyjne. Ich uszkodzenie może prowadzić do utraty danych, co jest szczególnie krytyczne w systemach monitoringu, gdzie bezpieczeństwo jest priorytetem. W przypadku wystąpienia takiego błędu zaleca się natychmiastowe sprawdzenie stanu dysku, na przykład poprzez skanowanie narzędziami diagnostycznymi, takimi jak CrystalDiskInfo, które mogą wykazać stan SMART dysku. Warto również zastanowić się nad regularnym tworzeniem kopii zapasowych danych, aby zminimalizować ryzyko ich utraty w przyszłości. Dobre praktyki w branży monitoringu wizyjnego obejmują również cykliczną wymianę dysków twardych oraz stosowanie dysków przeznaczonych specjalnie do pracy w systemach rejestracji wideo, które są bardziej odporne na naświetlenie i mają dłuższą żywotność.

Pytanie 29

Który z poniższych elementów elektronicznych jest najbardziej podatny na uszkodzenia w trakcie wymiany, jeśli osoba wymieniająca nie użyje opaski uziemiającej?

A. Dioda prostownicza

B. Tranzystor bipolarny

C. Tranzystor z izolowaną bramką

D. Rezystor mocy

Tranzystor z izolowaną bramką (IGBT) jest szczególnie wrażliwy na uszkodzenia statyczne, gdyż ma wewnętrzne struktury, które mogą być uszkodzone przez wyładowania elektrostatyczne (ESD). W przypadku braku uziemienia, ładunki elektryczne mogą gromadzić się na ciele wymieniającego, co prowadzi do niekontrolowanego przepływu prądu. Dla bezpiecznej wymiany komponentów elektronicznych, szczególnie tych o wysokiej czułości, zaleca się korzystanie z opasek uziemiających oraz mat antystatycznych, aby minimalizować ryzyko ESD. IGBT są szeroko stosowane w aplikacjach, takich jak zasilacze impulsowe i napędy silników, gdzie ich niezawodność jest kluczowa. W przypadku uszkodzenia IGBT, konieczna jest wymiana komponentu, co wiąże się z dodatkowymi kosztami i czasem przestoju. Zrozumienie tej kwestii jest kluczowe dla osób zajmujących się elektroniką i pozwala na bezpieczniejszą oraz bardziej efektywną pracę.

Pytanie 30

Jakie urządzenie jest odpowiedzialne za rozdzielanie tonów niskich, średnich i wysokich do głośników?

A. komparator głośnikowy

B. limiter

C. equalizer

D. zwrotnica głośnikowa

Zwrotnica głośnikowa jest kluczowym elementem systemów audio, odpowiedzialnym za rozdzielanie sygnałów audio na różne pasma częstotliwości. Działa na zasadzie filtracji, co pozwala na kierowanie tonów niskich, średnich i wysokich do odpowiednich głośników. Dzięki temu, subwoofer odbiera tylko dźwięki niskich częstotliwości, głośniki średniozakresowe zajmują się tonami średnimi, a tweeter obsługuje dźwięki wysokie. To rozdzielenie pozwala na uzyskanie lepszej jakości dźwięku oraz zwiększa efektywność poszczególnych głośników, co jest szczególnie istotne w profesjonalnych systemach nagłośnieniowych oraz hi-fi. Dobrze zaprojektowana zwrotnica minimalizuje zniekształcenia dźwięku oraz maksymalizuje wydajność głośników, co jest zgodne z branżowymi standardami audio. W praktyce, zwrotnice są często wykorzystywane w koncertach, w studiach nagraniowych oraz w domowych systemach audio, co świadczy o ich wszechstronności i niezbędności w dziedzinie dźwięku.

Pytanie 31

Przedstawiony na rysunku element to czujnik

A. optyczny.

B. podczerwieni.

C. kontaktronowy.

D. dymu.

Czujnik kontaktronowy to element magnetyczny, który reaguje na pole magnetyczne, co czyni go niezwykle przydatnym w różnych aplikacjach. Na zdjęciu widoczny jest standardowy model czujnika kontaktronowego, który składa się z dwóch ferromagnetycznych styków umieszczonych w hermetycznej szklanej obudowie. Kiedy pole magnetyczne zbliża się do czujnika, styki zamykają obwód, co może być wykorzystane w systemach alarmowych, detekcji otwierania drzwi lub okien oraz w różnych aplikacjach automatyki budynkowej. Standardowe zastosowanie czujników kontaktronowych obejmuje również systemy zabezpieczeń, gdzie ich zdolność do wykrywania obecności obiektów w ich pobliżu jest kluczowa. Zagłębiając się w praktyczne aspekty, czujniki te są często stosowane w inteligentnych domach oraz systemach monitorowania, co zapewnia użytkownikom większe bezpieczeństwo oraz komfort. Warto również zauważyć, że czujniki kontaktronowe są cenione za swoją niezawodność oraz długowieczność, co czyni je idealnym wyborem w wielu zastosowaniach branżowych.

Pytanie 32

Jaki ustrój pomiarowy posiada miernik, którego tabliczkę znamionową przedstawiono na rysunku?

A. Indukcyjny.

B. Magnetoelektryczny.

C. Ferrodynamiczny.

D. Elektrodynamiczny.

Mierniki indukcyjne, ferrodynamiczne oraz elektrodynamiczne różnią się zasadniczo od mierników magnetoelektrycznych, co może prowadzić do mylnych wniosków w kontekście ich zastosowań. Mierniki indukcyjne działają na zasadzie indukcji elektromagnetycznej, co oznacza, że ich pomiary są bardziej odpowiednie dla prądów zmiennych o wysokich częstotliwościach. Typowe zastosowanie indukcyjnych mierników dotyczy głównie pomiarów energii elektrycznej w aplikacjach związanych z sieciami zasilającymi. W przeciwieństwie do tego, mierniki ferrodynamiczne, które również wykorzystują pole magnetyczne, są stosowane głównie w kontekście pomiarów przepływów cieczy i gazów, a ich konstrukcja jest bardziej dostosowana do specyfiki tych mediów, co czyni je nieodpowiednimi do pomiarów elektrycznych. Natomiast mierniki elektrodynamiczne, chociaż również wykorzystywane do pomiarów prądu i napięcia, bazują na zjawisku odpychania lub przyciągania między przewodnikiem a polem magnetycznym, co może wprowadzać błędy w pomiarach przy dużych wartościach prądu. Takie nieprawidłowe rozumienie zasad działania różnych typów mierników może prowadzić do stosowania niewłaściwych urządzeń do pomiarów, co z kolei wpływa na jakość danych i bezpieczeństwo operacji. Właściwe zrozumienie zasad działania oraz odpowiednich aplikacji poszczególnych typów mierników elektrycznych jest kluczowe dla zapewnienia dokładnych pomiarów oraz spełnienia norm branżowych.

Pytanie 33

Które urządzenie pozwoli szybko sprawdzić poprawność połączeń w kablu internetowym zakończonym wtykami RJ-45?

A. B.

B. C.

C. D.

D. A.

Urządzenie oznaczone literą D to tester kabli sieciowych, które jest kluczowym narzędziem w diagnostyce oraz utrzymaniu sieci komputerowych. Testery kabli pozwalają na szybkie i dokładne sprawdzenie poprawności połączeń w kablach zakończonych wtykami RJ-45, co jest niezwykle istotne w kontekście zapewnienia stabilności oraz wydajności sieci. Użycie testera polega na podłączeniu obu końców kabla do urządzenia; tester następnie przeprowadza sekwencję testów, weryfikując, czy wszystkie żyły są poprawnie połączone, co pozwala szybko zidentyfikować ewentualne błędy, takie jak zwarcia, otwarte obwody czy błędne kolejności żył. Stanowi to nieocenione wsparcie w sytuacjach, gdy napotykamy problemy z połączeniem, a także w procesie instalacji nowych kabli, gdzie przestrzeganie standardów TIA/EIA-568A/B jest kluczowe dla zapewnienia wysokiej jakości transmisji sygnałów. Korzystanie z tego narzędzia to nie tylko najlepsza praktyka, ale również oszczędność czasu i kosztów w dłuższej perspektywie.

Pytanie 34

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 35

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 36

Symbol graficzny tyrystora przedstawia rysunek oznaczony literą

A. D.

B. A.

C. B.

D. C.

Symbol graficzny tyrystora, przedstawiony na rysunku oznaczonym literą B, jest kluczowym elementem w rozpoznawaniu i zrozumieniu działania tego komponentu elektronicznego. Tyrystor to element półprzewodnikowy, który działa jako przełącznik i może kontrolować przepływ prądu w obwodach elektrycznych. Jego konstrukcja składa się z trzech warstw półprzewodnika, co pozwala na wydajne sterowanie dużymi prądami przy relatywnie niskim napięciu sterującym. W praktyce, tyrystory znajdują zastosowanie w różnych aplikacjach, takich jak kontrola silników, regulatorzy mocy oraz w systemach prostownikowych. Warto zauważyć, że dodatkowa elektroda sterująca, która jest kluczowym elementem symbolu, umożliwia aktywację i dezaktywację tyrystora, co czyni go bardzo elastycznym narzędziem w projektowaniu układów elektronicznych. Zrozumienie symboli graficznych, takich jak ten dla tyrystora, jest niezbędne dla każdego inżyniera elektronicznego, który chce projektować efektywne i niezawodne systemy. Znajomość standardów symboli elektrycznych, takich jak te zawarte w normach IEC, jest kluczowa dla zapewnienia zgodności i zrozumienia dokumentacji technicznej.

Pytanie 37

W wyniku testowania wejść adresowych wskaźnikiem stanów logicznych otrzymano wyniki A = 1, B = 0, C = 0. Bit A jest bitem LSB, Które z wejść układu przedstawionego na rysunku będzie połączone z wyjściem Y?

A. 3

B. 7

C. 1

D. 6

Analiza odpowiedzi na to pytanie ujawnia typowe nieporozumienia związane z konwersją systemów liczbowych. Wiele osób ma tendencję do mylenia wartości binarnych z ich odpowiednikami w systemie dziesiętnym, co może prowadzić do błędnych wniosków. Na przykład, wybór numeru 3 mógłby wynikać z pomylenia pozycji bitów, gdzie osoba nie zrozumiała, że A jako LSB ma największy wpływ na wynik końcowy. Warto również zauważyć, że w kontekście układów cyfrowych, każdy bit ma przypisaną wartość, a ich kombinacje generują różne wyniki. Inna możliwość to interpretacja numerów wejściowych, gdzie odpowiedzi takie jak 6 czy 7 mogą wydawać się logiczne, gdyż można je odnosić do większych wartości binarnych. Jednak brak zrozumienia, że suma bitów A, B i C, przekształcona na system dziesiętny, powinna prowadzić do minimalnego możliwego wyniku, czyli 1, jest kluczowym błędem. Dlatego ważne jest, aby podczas konwersji pomiędzy systemami liczbowymi zawsze brać pod uwagę pozycję i znaczenie każdego bitu, co jest fundamentalne w projektowaniu układów cyfrowych i automatyce.

Pytanie 38

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 39

O jakim rodzaju zagrożenia informuje przedstawiony znak, umieszczony na drzwiach wejściowych do akumulatorni?

A. O niebezpieczeństwie napromieniowania.

B. O niebezpieczeństwie wybuchu.

C. O występowaniu materiałów żrących.

D. O występowaniu gazów trujących.

Znak, który został przedstawiony na drzwiach wejściowych do akumulatorni, to międzynarodowy symbol ostrzegawczy o niebezpieczeństwie wybuchu. Jego charakterystyczny trójkątny kształt z czarnym obramowaniem oraz symbolem wybuchu wewnątrz informuje o ryzyku eksplozji, co jest szczególnie istotne w miejscach, gdzie przechowuje się substancje łatwopalne lub niebezpieczne chemikalia. Zgodnie z normami bezpieczeństwa, takimi jak ISO 7010, stosowanie odpowiednich znaków ostrzegawczych w obiektach przemysłowych jest kluczowe dla zapewnienia bezpieczeństwa pracowników oraz minimalizacji ryzyka wypadków. W przypadku akumulatorni, gdzie mogą występować niebezpieczne reakcje chemiczne, właściwe oznakowanie jest nie tylko wymogiem prawnym, ale również praktycznym działaniem mającym na celu ochronę zdrowia i życia ludzi. Wiedza o tym, jakie zagrożenia mogą występować w danym miejscu pracy, pozwala na właściwe przygotowanie się do ewentualnych sytuacji awaryjnych, co jest niezbędne w każdym zakładzie produkcyjnym.

Pytanie 40

Jaki element osprzętu telewizji kablowej przedstawiono na fotografii?

A. Rozgałęźnik antenowy.

B. Wzmacniacz antenowy

C. Tłumik sygnałowy.

D. Zwrotnicę antenową.

Rozgałęźnik antenowy na zdjęciu to naprawdę ważna część systemów telewizji kablowej. Jego zadanie to podział sygnału z jednej anteny na kilka różnych telewizorów. Dzięki temu, można oglądać telewizję w różnych pokojach jednocześnie. Te urządzenia są projektowane tak, żeby minimalizować straty sygnału, co jest mega istotne, żeby jakość odbioru była jak najwyższa. W praktyce, rozgałęźniki są często używane w budynkach wielorodzinnych, gdzie jedna antena zbiera sygnał, a potem rozdziela go do wielu mieszkań. Fajnie jest, jak dobieramy odpowiednie rozgałęźniki, które mają dobre parametry, takie jak pasmo przenoszenia czy tłumienie, bo to wpływa na to, jak działa sygnał telewizyjny. Im lepiej to dobierzemy, tym mniejsze problemy z jakością obrazu i dźwięku, a to jest kluczowe dla dobrego oglądania.
