Pytanie 1
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Wyniki egzaminu
Informacje o egzaminie:
- Zawód: Technik geodeta
- Kwalifikacja: BUD.18 - Wykonywanie pomiarów sytuacyjnych, wysokościowych i realizacyjnych oraz opracowywanie wyników tych pomiarów
- Data rozpoczęcia: 28 stycznia 2026 21:37
- Data zakończenia: 28 stycznia 2026 21:53
Egzamin zdany!
Wynik: 24/40 punktów (60,0%)
Wymagane minimum: 20 punktów (50%)
Szczegółowe wyniki:
Pytanie 2
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 3
Południkiem centralnym odwzorowania Gaussa-Krügera w systemie współrzędnych PL-1992 jest południk
A. 17°
B. 19°
C. 21°
D. 15°
Wybór odpowiedzi 17°, 21° czy 15° wskazuje na niezrozumienie podstawowych zasad funkcjonowania układu współrzędnych PL-1992 oraz odwzorowania Gaussa-Krügera. W kontekście kartografii, południk osiowy stanowi kluczowy element, który określa orientację mapy oraz zapewnia spójność pomiarów geodezyjnych w danym regionie. Odpowiedzi te mogą wynikać z błędnych założeń dotyczących lokalizacji geograficznej Polski, a także mylnej interpretacji systemów odwzorowania. Warto zauważyć, że każdy z tych południków może być używany w różnych odwzorowaniach, ale tylko jeden z nich jest właściwy dla konkretnego regionu. Południki 17°, 21° i 15° mogą być mylone z innymi systemami odwzorowań, co prowadzi do nieporozumień w zakresie ich zastosowania. Często pojawiającym się błędem jest mylenie południków z innymi parametrami geograficznymi, takimi jak równoleżniki, co zaburza zrozumienie struktury systemów geodezyjnych. Aby skutecznie posługiwać się systemem PL-1992, ważne jest zrozumienie, że południk 19° jest optymalny dla tego obszaru, ponieważ minimalizuje zniekształcenia w odwzorowaniu, co jest niezbędne w geodezji i kartografii. Zatem, dla każdego, kto chce pracować w dziedzinie pomiarów geodezyjnych czy tworzenia map, wiedza o odpowiednim południku osiowym jest fundamentalna.
Pytanie 4
Jaki opis, używany na mapie zasadniczej, odnosi się do przewodu kanalizacyjnego sanitarnego o średnicy
20 cm, zmierzonego na osnowę?
A. ks200
B. ks20
C. ksB20
D. ksP200
Odpowiedź ks200 jest poprawna, ponieważ zgodnie z obowiązującymi normami w inżynierii lądowej i wodnej, oznaczenia dla przewodów kanalizacyjnych sanitarno-ściekowych o średnicy 20 cm wskazują na ich średnicę w milimetrach. W przypadku przewodów sanitarnych, standardowe oznaczenie składa się z prefiksu 'ks' (kanalizacja sanitarna), a następnie z liczby wskazującej średnicę w mm. Oznaczenie ks200 odnosi się więc bezpośrednio do przewodu o średnicy 200 mm, co jest zgodne z powszechnie uznawanymi praktykami w branży. W praktyce, takie oznaczenie ułatwia zarówno projektowanie, jak i realizację inwestycji budowlanych, ponieważ inżynierowie i projektanci mogą łatwo identyfikować konkretne elementy systemu kanalizacyjnego. Warto również przypomnieć, że stosowanie jednolitych oznaczeń zgodnych z normami europejskimi poprawia komunikację między różnymi uczestnikami procesu budowlanego.
Pytanie 5
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.

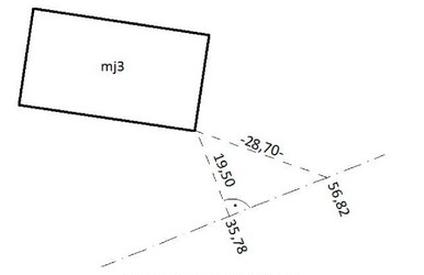

Pytanie 6
Miara kontrolna przy pomiarze szczegółów sytuacyjnych, którą przedstawia rysunek, to
A. przecięcie.
B. czołówka.
C. podpórka.
D. przekątna.
Wybór odpowiedzi, które nie dotyczą podpórki, wskazuje na pewne nieporozumienia związane z pojęciami stosowanymi w geodezji. Czołówka to termin, który odnosi się do innego rodzaju pomiarów, a nie do miary kontrolnej, która ma na celu określenie położenia punktów. Z kolei przecięcie, choć może sugerować pewne odniesienia do geometrii, nie odpowiada na pytanie o miarę kontrolną, ponieważ nie jest narzędziem stosowanym w kontekście pomiarów sytuacyjnych. Przekątna, będąca linia łączącą dwa przeciwległe wierzchołki, również nie ma zastosowania jako miara kontrolna w geodezji, a jej użycie w tym kontekście jest mylące. Kluczowym błędem myślowym jest pomylenie narzędzi i ich zastosowania w praktyce geodezyjnej. Aby skutecznie przeprowadzać pomiary, należy dobrze rozumieć specyfikę różnych narzędzi i ich właściwe zastosowanie. Niezrozumienie tych podstawowych różnic może prowadzić do poważnych błędów w analizie danych pomiarowych i wpływać na jakość końcowych wyników prac geodezyjnych.
Pytanie 7
Jakiego zestawu sprzętu należy użyć do przeprowadzenia pomiaru różnic wysokości metodą niwelacji geometrycznej?
A. Niwelator precyzyjny, statyw, tyczka z lustrem
B. Niwelator techniczny, statyw, łata niwelacyjna
C. Teodolit optyczny, statyw, łata niwelacyjna
D. Tachimetr elektroniczny, statyw, tyczka z lustrem
Niwelator techniczny to kluczowe narzędzie do wykonywania dokładnych pomiarów różnic wysokości, które są niezbędne w wielu dziedzinach, takich jak budownictwo, inżynieria lądowa i geodezja. Użycie niwelatora w połączeniu z odpowiednim statywem i łata niwelacyjną zapewnia wysoką precyzję i powtarzalność pomiarów. Niwelator techniczny działa na zasadzie emisji promieni świetlnych, które umożliwiają precyzyjne określenie różnicy wysokości pomiędzy punktami. W praktyce, operator ustawia niwelator na statywie w punkcie odniesienia, a następnie korzysta z łaty niwelacyjnej umieszczonej na punkcie, którego wysokość chcemy zmierzyć. Różnice wysokości odczytuje się z podziałki na łacie, co pozwala na uzyskanie dokładnych wartości. Stosowanie takich narzędzi nie tylko spełnia normy branżowe, ale również zapewnia zgodność z wymaganiami projektów budowlanych, gdzie precyzja jest kluczowa dla sukcesu realizacji. Warto również zaznaczyć, że metody niwelacji geometrycznej są powszechnie stosowane w praktyce do różnorodnych zastosowań, w tym do projektowania i budowy infrastruktury, co czyni je istotnym elementem edukacji technicznej.
Pytanie 8
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 9
Wyznacz wysokość punktu HP, mając dane:
- wysokość stanowiska pomiarowego Hst = 200,66 m,
- wysokość instrumentu i = 1,55 m,
- pomiar kreski środkowej na łacie s = 1150.
A. HP = 200,26 m
B. HP = 201,06 m
C. HP = 203,36 m
D. HP = 197,96 m
Aby obliczyć wysokość punktu HP, należy zastosować wzór: HP = Hst - i + s, gdzie Hst to wysokość stanowiska pomiarowego, i to wysokość instrumentu, a s to odczyt kreski środkowej na łacie. W naszym przypadku mamy: Hst = 200,66 m, i = 1,55 m oraz s = 1150 mm (czyli 1,150 m). Podstawiając wartości do wzoru, otrzymujemy: HP = 200,66 m - 1,55 m + 1,150 m = 201,06 m. Ta metoda jest fundamentalna w geodezji, szczególnie w pomiarach wysokościowych, gdzie precyzyjne ustalenie wysokości punktu odniesienia jest kluczowe dla dokładności dalszych pomiarów. W praktyce, szczególnie w inżynierii lądowej i budowlanej, umiejętność poprawnego stosowania takich obliczeń jest niezbędna, aby zapewnić zgodność z zasadami i standardami branżowymi. Zrozumienie podstawowych zasad obliczeń wysokości jest również przydatne w kontekście projektowania i analizy terenu, gdzie precyzyjne dane wysokościowe są wykorzystywane do oceny ukształtowania terenu oraz planowania infrastruktur takich jak drogi czy mosty.
Pytanie 10
Jakich informacji nie powinno się zamieszczać w opisie obiektu podczas aktualizacji mapy zasadniczej?
A. Numeru porządkowego obiektu
B. Oznaczenia literowego funkcji obiektu
C. Liczby kondygnacji nadziemnych
D. Oznaczenia literowego źródła danych o lokalizacji
Oznaczenie literowe źródła danych o położeniu to informacja, która nie jest istotna dla opisu budynku w kontekście aktualizacji mapy zasadniczej. W praktyce, aktualizacja ta powinna skupiać się na danych, które są kluczowe dla identyfikacji i charakterystyki obiektów budowlanych. Numer porządkowy budynku oraz oznaczenie literowe funkcji budynku są istotne dla klasyfikacji i lokalizacji obiektów, co jest zgodne z obowiązującymi normami w zakresie ewidencji budynków. Liczba kondygnacji nadziemnych również ma znaczenie, ponieważ wpływa na klasyfikację obiektów oraz ich przeznaczenie. Oznaczenie źródła danych jest natomiast informacją techniczną, która dotyczy pochodzenia danych, a nie samego budynku. W dobrych praktykach kartograficznych i urbanistycznych koncentrujemy się na danych, które mają bezpośredni wpływ na planowanie przestrzenne oraz podejmowanie decyzji inwestycyjnych.
Pytanie 11
W jakim rodzaju niwelacji teoretyczna całkowita różnica wysokości pomiędzy punktem startowym a końcowym wynosi 0 mm?
A. Otwartym
B. Wiszącym
C. Zamkniętym
D. Wyliczeniowym
Ciąg niwelacyjny zamknięty charakteryzuje się tym, że jego teoretyczna suma różnic wysokości między punktem końcowym a początkowym wynosi 0 mm. Oznacza to, że w takim ciągu, po wykonaniu pomiarów na zamkniętej pętli, wysokości wszystkich punktów są wyważone i nie wykazują różnicy, co jest istotne w kontekście dokładności pomiarów niwelacyjnych. Zastosowanie ciągów zamkniętych jest kluczowe w inżynierii budowlanej oraz geodezji, gdzie precyzyjne wyznaczanie wysokości ma fundamentalne znaczenie. W przypadku pomiarów niwelacyjnych, idea zamkniętej pętli pozwala na skompensowanie błędów systematycznych i losowych, co zwiększa wiarygodność wyników. Standardy takie jak PN-EN ISO 17123-2 zalecają stosowanie takich ciągów w procesach weryfikacji i kalibracji instrumentów geodezyjnych. Przykładem praktycznego zastosowania może być budowa mostów, gdzie dokładność pomiarów wysokościowych jest kluczowa dla stabilności konstrukcji.
Pytanie 12
Kontrolę tyczenia, polegającą na weryfikacji długości boków oraz przekątnych pojedynczych prostokątów, kwadratów lub ich zestawień, wykonuje się w trakcie prac niwelacyjnych
A. tras
B. siatkową
C. profili
D. punktów rozproszonych
Odpowiedzi wskazujące na kontrolę tyczenia profili, trasy oraz punktów rozproszonych opierają się na niepełnym zrozumieniu koncepcji niwelacji i jej zastosowań w praktyce inżynieryjnej. Kontrola profili dotyczy najczęściej określenia kształtu i wymiarów elementów konstrukcyjnych, co nie obejmuje szczegółowej weryfikacji geometrii siatki. W przypadku tras, chodzi głównie o wyznaczanie ścieżek dla dróg lub linii kolejowych, a więc kontrola tyczenia nie odnosi się bezpośrednio do geometrycznej dokładności prostokątów czy kwadratów. Z kolei punkty rozproszone są używane do pomiarów lokalizacji różnych obiektów, co również nie przekłada się na kontrolę kształtów i wymiarów prostokątów. Zrozumienie, że kontrola tyczenia w kontekście niwelacji powinno dotyczyć siatki geodezyjnej, a nie pojedynczych elementów, jest kluczowe. Często błędne odpowiedzi wynikają z mylnego interpretowania terminologii oraz niewłaściwego odniesienia do praktycznych zastosowań w geodezji. Właściwe podejście do kontroli tyczenia zapewnia jakość i bezpieczeństwo konstrukcji, dlatego ważne jest, aby stosować odpowiednie metody oraz standardy w tej dziedzinie.
Pytanie 13
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 14
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 15
Maksymalna różnica dwukrotnego pomiaru ΔH na jednym stanowisku, przeprowadzonego metodą niwelacji geometrycznej, powinna wynosić nie więcej niż
A. +/- 2 mm
B. +/- 4 mm
C. +/- 3 mm
D. +/- 5 mm
Różnica dwukrotnego pomiaru ΔH na pojedynczym stanowisku, wykonanego metodą niwelacji geometrycznej, nie powinna przekraczać +/- 4 mm, ponieważ taki zakres błędu jest zgodny z przyjętymi standardami branżowymi, takimi jak normy ISO dotyczące pomiarów geodezyjnych. W praktyce, podczas pomiarów inżynieryjnych, w tym budowy dróg czy mostów, precyzyjność pomiaru jest kluczowa dla zapewnienia stabilności i bezpieczeństwa konstrukcji. Metoda niwelacji geometrycznej polega na pomiarze różnic wysokości pomiędzy punktami przy użyciu teodolitu lub niwelatora, co wymaga skrupulatności i odpowiednich warunków pomiarowych. Właściwe przygotowanie stanowiska pomiarowego oraz eliminacja źródeł błędów, takich jak drgania czy zmiany atmosferyczne, wpływa na uzyskane wyniki. W kontekście praktycznym, akceptowalny poziom błędu +/- 4 mm umożliwia wykonanie niezbędnych korekt i dostarczenie wiarygodnych danych do dalszej analizy i projektowania.
Pytanie 16
Na podstawie zamieszczonych w tabeli współrzędnych punktów kontrolowanych, wyznaczonych w wyniku pomiarów, oblicz liniowe przemieszczenie punktu nr 21.
| Nr punktu | Pomiar pierwotny | Pomiar wtórny | ||
|---|---|---|---|---|
| Xp [m] | Yp [m] | Xw [m] | Yw [m] | |
| 20 | 130,220 | 242,256 | 130,225 | 242,255 |
| 21 | 125,212 | 258,236 | 125,220 | 258,240 |
| 22 | 134,515 | 234,515 | 134,510 | 234,510 |
| 23 | 138,310 | 230,025 | 138,313 | 230,026 |
A. p = 5 mm
B. p = 3 mm
C. p = 10 mm
D. p = 9 mm
Poprawna odpowiedź to p = 9 mm. Aby obliczyć liniowe przemieszczenie punktu nr 21, kluczowe jest zrozumienie, jak różnice w współrzędnych X i Y wpływają na obliczenie przemieszczenia. Najpierw musimy znaleźć różnice pomiędzy współrzędnymi pierwotnymi a wtórnymi. Po ich obliczeniu, korzystamy ze wzoru na odległość między dwoma punktami w układzie kartezjańskim, który oparty jest na twierdzeniu Pitagorasa. Zastosowanie tego podejścia nie tylko pozwala na precyzyjne wyznaczenie przemieszczenia, ale także jest zgodne z międzynarodowymi standardami pomiarów geodezyjnych. W praktyce, takie obliczenia są niezbędne w wielu aplikacjach inżynieryjnych, takich jak monitorowanie deformacji budynków, infrastruktury czy w analizach związanych ze zmianami środowiskowymi. Regularne stosowanie tej metody zapewnia wysoką jakość pomiarów oraz ich wiarygodność.
Pytanie 17
Jeśli zmierzono kąt pionowy w dwóch ustawieniach lunety, uzyskując wyniki: KL = 95,0030g, KP = 304,9980g, to jaki ma wartość błąd indeksu?
A. +15cc
B. +10cc
C. +5cc
D. +20cc
Aby obliczyć błąd indeksu lunety, należy wykorzystać różnicę kątów pomierzonych w dwóch położeniach. W tym przypadku mamy kąt pionowy KL równy 95,0030<sup>g</sup> oraz kąt pionowy KP równy 304,9980<sup>g</sup>. Obliczamy różnicę pomiędzy tymi kątami: 304,9980<sup>g</sup> - 95,0030<sup>g</sup> = 209,9950<sup>g</sup>. Teoretycznie, w idealnych warunkach kąt ten powinien wynosić 200<sup>g</sup>, ponieważ luneta powinna mierzyć pełny obrót. W związku z tym, błąd indeksu wynosi: 209,9950<sup>g</sup> - 200<sup>g</sup> = 9,9950<sup>g</sup>. Ten błąd jest bliski wartości 10cc, co sugeruje, że zmierzone kąty mogą być zniekształcone przez błąd w ustawieniu lunety. Przyjmuje się, że w praktycznych zastosowaniach geodezyjnych zaleca się staranne kalibracje instrumentów, aby zminimalizować takie błędy i zapewnić wysoką dokładność pomiarów.
Pytanie 18
Pierwszy rysunek mapy zasadniczej wykonuje się w kolorze
A. brązowym
B. niebieskim
C. czarnym
D. żółtym
Wykreślanie pierworysu mapy zasadniczej kolorem czarnym jest zgodne z ustalonymi standardami kartograficznymi. Kolor czarny jest używany do przedstawiania elementów trwałych, takich jak granice działek, budynki oraz drogi. Użycie czerni w tym kontekście zapewnia klarowność i czytelność mapy, co jest kluczowe dla jej użytkowników. Przykładem zastosowania tej zasady może być przygotowanie mapy do celów planowania przestrzennego, gdzie precyzyjne oznaczenie granic działek jest niezbędne do podejmowania decyzji inwestycyjnych. W praktyce oznacza to, że podczas tworzenia mapy zasadniczej należy stosować się do wytycznych zawartych w normach PN-EN ISO 19115 dotyczących metadanych i PN-EN ISO 19117 dotyczących wizualizacji geografii. Zastosowanie odpowiednich kolorów oraz symboli ma kluczowe znaczenie w kontekście komunikacji przestrzennej oraz interpretacji danych geograficznych przez różne grupy odbiorców.
Pytanie 19
Geodezyjnym znakiem, który znajduje się pod ziemią, nie jest
A. słup wykonany z granitu lub betonu
B. rurka drenażowa
C. cegła odpowiednio wypalona
D. rura kanalizacyjna wypełniona betonem
Podczas analizy geodezyjnych znaków podziemnych, ważne jest zrozumienie ich funkcji oraz klasyfikacji. Cegła dobrze wypalona, rura kanalizacyjna wypełniona cementem oraz rurka drenarska mogą być stosowane jako znaki podziemne, ponieważ ich struktura zapewnia odpowiednią trwałość i stabilność. Cegły, ze względu na swoje właściwości fizyczne, mogą być wykorzystywane do oznaczania punktów w różnych projektach budowlanych, gdzie potrzebne są długotrwałe oznaczenia. Rura kanalizacyjna wypełniona cementem również pełni podobną rolę, ponieważ jej integralność zapewnia, że nie ulegnie ona deformacji w trakcie prac ziemnych. Rurki drenarskie są z kolei używane do odprowadzania wody, co czyni je istotnymi w kontekście zarządzania wodami gruntowymi oraz ochrony strukturalnej budowli. Natomiast błędne przekonanie, że słup z granitu lub betonu jest geodezyjnym znakiem podziemnym, opiera się na nieporozumieniu dotyczących jego funkcji. Słupy te są elementami nośnymi w budownictwie, a ich umiejscowienie i zastosowanie ma charakter budowlany, a nie geodezyjny. Dlatego też ich klasyfikowanie jako znaki podziemne jest mylne, co może prowadzić do poważnych błędów w planowaniu przestrzennym i geodezyjnym. W geodezji istotne jest, aby znaki podziemne były zrozumiane i klasyfikowane prawidłowo, aby zapewnić dokładność i spójność w pomiarach.
Pytanie 20
Na podstawie przedstawionych w ramce wyników z czterokrotnego pomiaru kąta, z jednakową dokładnością, określ najbardziej prawdopodobną wartość tego kąta.
| a1 = 76° 56' 21'' |
| a1 = 76° 56' 15'' |
| a1 = 76° 56' 14'' |
| a1 = 76° 56' 18'' |
A. 76° 56' 14''
B. 76° 56' 19''
C. 76° 56' 18''
D. 76° 56' 17''
Odpowiedź 76g 56c 17cc jest tą, która najlepiej pasuje do średniej arytmetycznej tych pomiarów. W pomiarach kątów to obliczenie średniej jest dość ważne, bo daje nam najwiarygodniejszy wynik. W inżynierii czy architekturze, gdzie musimy być pewni pomiarów, precyzja kątów jest mega istotna. Jak na przykład w budownictwie, źle policzone kąty mogą naprawde narobić kłopotów podczas stawiania konstruktów. Dlatego mamy różne normy, jak ISO 17123, które mówią, że najlepiej jest liczyć średnią, żeby zminimalizować błędy w pomiarach. W analizach statystycznych z pomiarami kątów, wyliczenie średniej to podstawowy krok, który pokazuje, jak ważna jest ta technika w różnych dziedzinach nauki.

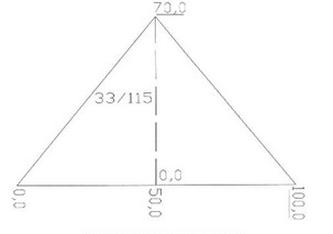

Pytanie 21
Pole powierzchni działki przedstawionej na rysunku wynosi
A. 0 ha 30 a 00 m2
B. 0 ha 35 a 50 m2
C. 0 ha 35 a 00 m2
D. 0 ha 30 a 50 m2
W przypadku błędnych odpowiedzi, takich jak 0 ha 30 a 00 m2, 0 ha 30 a 50 m2 oraz 0 ha 35 a 50 m2, istnieje kilka typowych nieporozumień, które mogą prowadzić do takich wyników. Po pierwsze, przy obliczaniu pola powierzchni ważne jest, aby nie pomylić jednostek miary oraz poprawnie zastosować wzór na pole trójkąta. Odpowiedzi sugerujące pole działki na poziomie 30 arów wskazują na niewłaściwe zrozumienie wymiarów podanego trójkąta, ponieważ są oparte na założeniu, że podstawa lub wysokość są znacznie mniejsze niż w rzeczywistości. Drugim błędem jest pominięcie przeliczenia jednostek, co może skutkować błędnymi wynikami. Na przykład, przy próbie przeliczenia z metrów kwadratowych na ary, można łatwo popełnić błąd, nie uwzględniając, że 1 ha to 100 arów, a nie 10 arów. Odpowiedzi na poziomie 35 a 50 m2 mogą również wynikać z niepoprawnego dodawania lub odejmowania jednostek miar. Każde z tych podejść prowadzi do mylnych wniosków, które mogą wpływać na decyzje dotyczące nieruchomości. W praktyce, zrozumienie, jak prowadzić obliczenia dotyczące powierzchni działek oraz znajomość jednostek miary jest kluczowe dla każdego, kto zajmuje się geodezją, architekturą czy planowaniem przestrzennym.
Pytanie 22
Który z obiektów należy do I grupy dokładnościowej detali terenowych?
A. Skarpa bez umocnień
B. Plac sportowy
C. Słup telekomunikacyjny
D. Rura wodociągowa
Przewód wodociągowy nie łapie się do I grupy dokładnościowej, bo jego miejsce może się zmieniać i często jest schowany pod ziemią, co utrudnia jego lokalizację. W porównaniu do słupów telekomunikacyjnych, które są stałe, przewody potrzebują dodatkowych informacji, żeby je znaleźć. Zresztą skarpy, jako coś naturalnego, też nie pasują do tej grupy, bo ich położenie zmienia się przez erozję czy działania ludzi. Boisko sportowe, choć jest widoczne, ma zbyt dużą powierzchnię i różne kształty, przez co nie spełnia wymogów precyzyjnej lokalizacji. Widać, że to mylne podejście do oceny obiektów w geodezji. Wiele osób myśli, że widoczne rzeczy są bardziej precyzyjne, co prowadzi do złych wniosków i problemów przy planowaniu w inżynierii oraz urbanistyce. Ważne jest, żeby rozumieć różnice w dokładności obiektów, bo to jest kluczowe dla dobrego zarządzania danymi przestrzennymi.
Pytanie 23
Jakie informacje nie są umieszczane na szkicu polowym podczas pomiaru szczegółów terenowych z zastosowaniem metody ortogonalnej?
A. Wysokości punktów terenu
B. Domiary prostokątne
C. Szczegóły terenowe sytuacyjne
D. Numery obiektów budowlanych
Na szkicu polowym z pomiaru szczegółów terenowych metodą ortogonalną umieszczane są różnorodne istotne informacje, ale niektóre z odpowiedzi mogą sugerować niewłaściwe zrozumienie, co powinno być w ten sposób dokumentowane. Numery budynków są kluczowe, ponieważ pozwalają na identyfikację obiektów w terenie, które są istotne w kontekście urbanistyki oraz zarządzania przestrzennego. Terenowe szczegóły sytuacyjne, takie jak drogi, rzeki czy inne obiekty, również muszą być uwzględnione w celu dostarczenia pełnej informacji na temat zagospodarowania obszaru. Domiary prostokątne, jako metoda pomiaru odległości, są wykorzystywane do precyzyjnego określenia lokalizacji obiektów w terenie, co jest kluczowe dla tworzenia dokładnych map i planów. Wysokości punktów terenu, mimo że są istotne w różnych zastosowaniach geodezyjnych, zwykle są zbierane w odrębny sposób, np. za pomocą niwelacji. Typowe błędy myślowe w tym kontekście mogą wynikać z mylenia różnych metod pomiarowych oraz ich zastosowań. Osoby myślące, że wszystkie istotne dane powinny być zamieszczane na jednym szkicu, mogą nie dostrzegać, że efektywność gromadzenia i przetwarzania danych wymaga ich odpowiedniej segmentacji i organizacji.
Pytanie 24
Wykonano pomiar kąta: w pierwszym położeniu lunety KP = 299,8850g oraz w drugim położeniu lunety KL = 100,1130g. Oblicz wartość mo
A. -0,0010g
B. +0,0010g
C. -0,0020g
D. +0,0020g
Odpowiedź -0,0010g jest poprawna, ponieważ aby obliczyć wartość m<sub>o</sub>, należy skorzystać z różnicy kątów odczytanych w dwóch położeniach lunety. W pierwszym położeniu lunety KP wynosi 299,8850<sup>g</sup>, a w drugim KL wynosi 100,1130<sup>g</sup>. Obliczamy różnicę: m<sub>o</sub> = KL - KP = 100,1130<sup>g</sup> - 299,8850<sup>g</sup> = -199,7720<sup>g</sup>. Aby uzyskać wartość m<sub>o</sub> w kontekście pomiarów, należy dostosować wynik do standardowych wartości przyjętych w geodezji. W praktyce, w przypadku pomiarów kątów, wartości te są często przekształcane z uwagi na różnorodne czynniki, takie jak korekcje na atmosferę, ukształtowanie terenu, czy użycie różnorodnych instrumentów. Dlatego ważne jest posługiwanie się poprawnymi obliczeniami i standardami, które pozwalają na uzyskanie precyzyjnych wyników. Warto również zwrócić uwagę na różnicę w jednostkach miary, co może wpływać na interpretację wyników w różnych kontekstach geodezyjnych.
Pytanie 25
Jaką metodą powinno się ustalić wysokość stanowiska instrumentu w niwelacji punktów rozrzuconych?
A. Ortogonalną
B. Niwelacji reperów
C. Biegunową
D. Niwelacji siatkowej
Niwelacja reperów to metoda, która pozwala na precyzyjne wyznaczenie wysokości stanowiska instrumentu niwelacyjnego w kontekście pomiarów punktów rozproszonych. Ta technika polega na pomiarze różnic wysokości pomiędzy reperami, które są wcześniej ustalone w terenie i mają znaną wysokość. Dzięki temu, operator instrumentu może łatwo określić wysokość punktów, do których będą odniesione inne pomiary. Praktycznym przykładem zastosowania tej metody jest budowa infrastruktury, gdzie precyzyjne ustalenie poziomu terenu jest kluczowe dla dalszych prac budowlanych. W branży inżynieryjnej i geodezyjnej, zgodnie z normami ISO 17123, niwelacja reperów jest uznawana za jedno z podstawowych narzędzi do zapewnienia dokładności pomiarów. Dobre praktyki wskazują na konieczność regularnej kalibracji instrumentów oraz stosowanie sprawdzonych reperów, co podnosi wiarygodność wyników pomiarów.
Pytanie 26
W jakiej Bazie Danych są przechowywane dane dotyczące wysokości studzienek kanalizacyjnych?
A. Obiektów Topograficznych
B. Geodezyjnej Ewidencji Sieci Uzbrojenia Terenu
C. Ewidencji Gruntów i Budynków
D. Szczegółowych Osnów Geodezyjnych
Geodezyjna Ewidencja Sieci Uzbrojenia Terenu (GESUT) to baza danych, w której gromadzone są istotne informacje na temat infrastruktury technicznej, w tym również rzędnych studzienek kanalizacyjnych. GESUT ma na celu systematyzację i ułatwienie dostępu do danych o sieciach uzbrojenia terenu, co jest kluczowe dla planowania przestrzennego oraz prowadzenia działań związanych z zarządzaniem infrastrukturą. Zbierane w niej informacje są nie tylko istotne dla geodetów, ale także dla projektantów, inżynierów oraz służb odpowiedzialnych za utrzymanie infrastruktury. Przykładowo, podczas projektowania nowego osiedla, inżynierowie mogą korzystać z GESUT, aby uzyskać dostęp do rzędnych studzienek kanalizacyjnych, co pozwala na prawidłowe zaplanowanie systemu odwadniającego. Ponadto, dane zawarte w GESUT są także wykorzystywane w procesach inwestycyjnych oraz podczas przeprowadzania prac modernizacyjnych, co podkreśla ich praktyczne znaczenie w codziennym zarządzaniu infrastrukturą.
Pytanie 27
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 28
Współrzędne punktu P, obliczone na podstawie danych zamieszczonych na szkicu z pomiaru ortogonalnego, wynoszą
A. XP = 319,18 m; YP = 269,18 m
B. XP = 319,18 m; YP = 297,46 m
C. XP = 347,46 m; YP = 269,18 m
D. X P = 347,46 m; YP = 250,00 m
Poprawna odpowiedź wskazuje współrzędne punktu P wynoszące XP = 347,46 m oraz YP = 269,18 m, co jest wynikiem dokładnych obliczeń opartych na pomiarach ortogonalnych. W praktyce, aby uzyskać te współrzędne, dodajemy odległości pomiarowe do współrzędnych punktu wyjściowego A. W przypadku kierunku X, dodajemy odległość AP w poziomie, natomiast w kierunku Y dodajemy odległość AP w pionie. Taki sposób obliczeń jest zgodny z metodami geodezyjnymi, gdzie precyzyjne ustalanie lokalizacji punktów ma kluczowe znaczenie dla jakości pomiarów. Znalezienie współrzędnych punktu P jest istotne w kontekście dalszych prac geodezyjnych, takich jak mapowanie, projektowanie czy roboty budowlane. Przykładem zastosowania tej wiedzy jest tworzenie map topograficznych, gdzie precyzyjne współrzędne są fundamentalne dla przedstawienia terenu, a także dla realizacji projektów budowlanych, które wymagają dokładności w lokalizacji obiektów. Zrozumienie tego procesu pozwala na lepsze planowanie i podejmowanie decyzji w projektach inżynieryjnych.
Pytanie 29
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 30
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 31
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 32
Który z wymienionych dokumentów nie należy do operatu technicznego przekazywanego do Państwowego Zasobu Geodezyjnego i Kartograficznego?
A. Dziennik pomiarowy
B. Certyfikat rektyfikacji sprzętu geodezyjnego
C. Opis topograficzny punktu osnowy pomiarowej
D. Sprawozdanie techniczne
Certyfikat rektyfikacji sprzętu geodezyjnego nie jest dokumentem, który należy przekazać do Państwowego Zasobu Geodezyjnego i Kartograficznego (PZGiK) w ramach operatu technicznego. Operat techniczny jest zbiorem dokumentów, które potwierdzają wykonanie prac geodezyjnych i składają się z elementów takich jak dziennik pomiarowy, sprawozdanie techniczne oraz opis topograficzny punktu osnowy pomiarowej. Certyfikat rektyfikacji dotyczy jedynie stanu oraz kalibracji sprzętu geodezyjnego i jest istotny w kontekście zapewnienia jakości pomiarów, jednak nie stanowi elementu operatu. W praktyce, operat techniczny jest kluczowy dla weryfikacji i archiwizacji danych geodezyjnych, co jest niezbędne dla utrzymania standardów w branży. Zgodnie z przepisami prawa, dokumentacja ta musi być starannie przygotowana, aby zapewnić jej zgodność z obowiązującymi normami. Dobrą praktyką jest regularne przeglądanie i aktualizowanie procedur dotyczących dokumentacji operatów technicznych, co przyczynia się do lepszej organizacji pracy geodetów i podnosi jakość świadczonych usług.
Pytanie 33
Który z błędów instrumentalnych teodolitu nie jest usuwany podczas pomiaru kąta w dwóch pozycjach lunety?
A. Kolidacja
B. Położenie zera
C. Inklinacja
D. Libella rurkowa
W przypadku błędu instrumentalnego związanego z miejscem zera, kolimacją oraz inklinacją, pomiar kątów w dwóch położeniach lunety może skutecznie zredukować te błędy. Miejsce zera odnosi się do punktu, w którym teodolit wskazuje zero na skali — jeśli miejsce to jest źle ustawione, można to skorygować przez zmianę ustawienia lunety. Przykładem może być dostosowanie poziomu instrumentu, aby wskazania były zgodne z rzeczywistością. Kolimacja dotyczy poprawności ustawienia osi optycznej lunety w kierunku obiektu. Pomiar kątów z dwóch różnych pozycji pozwala na zniwelowanie błędów związanych z niewłaściwą kolimacją poprzez porównanie wyników z dwóch pomiarów. Inklinacja, czyli kąt nachylenia teodolitu, również może być korygowana przez wykonanie dwóch pomiarów w różnych położeniach, co pozwala na zidentyfikowanie i skorygowanie ewentualnych odchyleń. Powszechnym błędem jest założenie, że wszystkie błędy teodolitu można wyeliminować poprzez pomiar w dwóch położeniach lunety, co prowadzi do nieprawidłowych wniosków. W praktyce, aby uzyskać dokładne wyniki, konieczne jest kompleksowe podejście do kalibracji i regularne sprawdzanie wszystkich aspektów instrumentalnych teodolitu przed wykonaniem pomiarów.
Pytanie 34
Gdzie umieszczane są punkty odniesienia do pomiaru przemieszczeń w kierunku pionowym?
A. poza obszarem wpływu monitorowanego obiektu
B. na monitorowanym obiekcie
C. w obszarze wpływu monitorowanego obiektu
D. w sąsiedztwie monitorowanego obiektu
Wybór punktów odniesienia w strefie oddziaływania monitorowanego obiektu nie jest właściwy z kilku powodów. Umiejscowienie punktów referencyjnych w bezpośredniej bliskości obiektu naraża je na wpływ wszelkich przemieszczeń lub drgań generowanych przez obiekt, co może prowadzić do błędnych pomiarów. Istnieje ryzyko, że zmiany, które mierzysz, będą wynikiem lokalnych efektów, takich jak osiadanie podłoża czy wibracje spowodowane ruchem pojazdów, zamiast rzeczywistych przemieszczeń obiektu. Ponadto, punkty odniesienia w pobliżu mogą być również narażone na zmiany warunków otoczenia, takie jak opady deszczu, co dodatkowo wpływa na ich stabilność. Często wyniki pomiarów z takich lokalizacji są nieprzewidywalne i mogą prowadzić do błędnych wniosków. Dobrą praktyką jest stosowanie lokalizacji referencyjnych, które są dobrze zabezpieczone, nie podlegają wpływom zewnętrznym i są zgodne z obowiązującymi normami, takimi jak ISO 17123 dotyczące metod pomiarowych w geodezji. Na przykład, w monitorowaniu budowli obiektów inżynieryjnych, w zależności od specyfiki projektu, należy umieścić punkty odniesienia w miejscach, które są geologicznie stabilne i nie są narażone na ruchy związane z działalnością budowlaną.
Pytanie 35
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 36
Dokumentacja dotycząca pracy geodezyjnej, którą należy wypełnić w ośrodku dokumentacji geodezyjnej i kartograficznej, powinna zawierać
A. datę zakończenia pracy
B. informację o innych pracach prowadzonych w rejonie zgłaszanej pracy
C. dane dotyczące wykonawcy
D. opis przedmiotu oraz lokalizacji i obszaru realizowanej pracy
Zgłoszenie pracy geodezyjnej w części dotyczącej ośrodka dokumentacji geodezyjnej i kartograficznej powinno zawierać informację o innych pracach realizowanych na obszarze zgłaszanej pracy, ponieważ jest to kluczowe dla zrozumienia kontekstu oraz wpływu, jaki nowa praca może mieć na istniejące projekty. Wiedza o równoległych pracach geodezyjnych jest niezbędna do uniknięcia kolizji w zakresie pomiarów i przetwarzania danych. Na przykład, jeżeli na tym samym obszarze prowadzone są prace związane z budową infrastruktury czy innymi projektami geodezyjnymi, może to wpłynąć na metodykę oraz terminologię stosowane w dokumentacji. Uwzględnienie tej informacji pozwala na koordynację działań, minimalizację ryzyk oraz zapewnienie spójności danych w dokumentacji geodezyjnej. Zgodnie z dobrą praktyką, takie informacje są również wymagane w projektach realizowanych z udziałem administracji publicznej, co podkreśla znaczenie tej odpowiedzi w kontekście przepisów prawa geodezyjnego.
Pytanie 37
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 38
Który ze wzorów służy w geodezji do obliczeń poprawki do przyrostów Δx współrzędnych w ciągu poligonowym dwustronnie dowiązanym?
A. \( V_{\Delta x} = \frac{f_{\Delta x}}{D} \times d \)
B. \( V_{\Delta x} = -\frac{f_{\Delta x}}{d} \times D \)
C. \( V_{\Delta x} = -\frac{f_{\Delta x}}{D} \times d \)
D. \( V_{\Delta x} = \frac{f_{\Delta x}}{d} \times D \)
W geodezji, niepoprawne podejście do obliczeń poprawki do przyrostów współrzędnych może prowadzić do poważnych błędów w pomiarach. Wiele osób może pomylić różne metody obliczeniowe, co skutkuje nieprawidłowym doborem wzoru, a tym samym błędnymi wynikami. Na przykład, wybierając wzór, który nie uwzględnia błędu zamknięcia, można nieświadomie zignorować kluczowy element, jakim jest odległość d, prowadząc do zafałszowania danych. Dodatkowo, nieznajomość pojęcia całkowitej długości ciągu poligonowego D oraz jego wpływu na korekcję współrzędnych może być źródłem nieporozumień. Często także występuje błędne założenie, że małe błędy nie mają znaczenia, co jest niezgodne z zasadami precyzyjnych obliczeń geodezyjnych. Przy długich pomiarach, nawet drobne błędy kumulują się, co może skutkować poważnymi odchyleniami od rzeczywistości. Kluczowe jest zrozumienie, że każda nieprawidłowość w obliczeniach może prowadzić do błędnego przedstawienia terenu, co jest nieakceptowalne w profesjonalnej praktyce geodezyjnej. Dlatego ważne jest, aby nie tylko znać wzory, ale również rozumieć ich zastosowanie i konsekwencje wynikające z ich niewłaściwego użycia.
Pytanie 39
Precyzja graficzna mapy odpowiada długości terenowej, która wynosi 0,1 mm na mapie. Z jaką precyzją został zaznaczony punkt na mapie w skali 1:5000?
A. ± 0,50 m
B. ± 5,00 m
C. ± 0,05 m
D. ± 50,00 m
Widzisz, ta poprawna odpowiedź to ± 0,50 m. To odnosi się do tego, jak przeliczamy dokładność graficzną mapy na rzeczywistą długość w terenie. Mamy tu skalę 1:5000, co oznacza, że 0,1 mm na mapie to 0,5 m w rzeczywistości. Jak to liczymy? Po prostu mnożymy 0,1 mm przez 5000. I z tego wychodzi, że każdy centymetr na mapie to pięciokrotnie większy wymiar w terenie. Tego typu obliczenia są naprawdę istotne dla inżynierów, geodetów i wszelkich planistów, którzy muszą się odnosić do map w różnych skalach. Wiedza na temat dokładności mapy jest super ważna w praktycznych zastosowaniach, takich jak nawigacja czy projektowanie różnych obiektów. Jak już dobrze zrozumiesz pojęcie dokładności, łatwiej będzie ci planować i unikać błędów w projektach budowlanych czy geodezyjnych.
Pytanie 40
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
