Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.05 - Eksploatacja urządzeń elektronicznych
Data rozpoczęcia: 17 grudnia 2025 19:10
Data zakończenia: 17 grudnia 2025 19:12

Egzamin zdany!

Wynik: 40/40 punktów (100,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Ilość stabilnych stanów przerzutnika astabilnego wynosi

A. 1

B. 2

C. 0

D. ∞

Przerzutnik astabilny, znany również jako multivibrator astabilny, to układ elektroniczny, który nie posiada stanów stabilnych. Jego działanie opiera się na ciągłej zmianie stanów, co oznacza, że jest w stanie nieustannie oscylować pomiędzy dwoma stanami, tworząc w ten sposób sygnał prostokątny. Teoretycznie nie ma 'spoczynkowego' stanu, do którego mógłby przejść, w przeciwieństwie do przerzutnika bistabilnego, który ma dwa stabilne stany. W praktyce przerzutniki astabilne są szeroko wykorzystywane w aplikacjach takich jak generatory sygnałów, migacze LED, oraz w zegarach cyfrowych, gdzie potrzebne jest regularne zmienianie stanu. Zastosowanie przerzutników astabilnych w dziedzinach takich jak automatyka oraz elektronika analogowa jest zgodne z zaleceniami norm IEC 61131-3, co potwierdza ich znaczenie w nowoczesnych systemach elektronicznych.

Pytanie 2

Kto głównie korzysta z instrukcji serwisowych?

A. osoby naprawiające uszkodzony sprzęt

B. osoby sprzedające sprzęt

C. osoby dostarczające sprzęt do klienta

D. osoby użytkujące sprzęt

Instrukcje serwisowe są kluczowym narzędziem dla osób zajmujących się naprawą uszkodzonego sprzętu. Zawierają one szczegółowe informacje dotyczące diagnozowania problemów, kroków do ich rozwiązania oraz specyfikacji technicznych, które są niezbędne do prawidłowej naprawy. Na przykład, w przypadku awarii sprzętu elektronicznego, technik korzysta z instrukcji serwisowych, aby zlokalizować usterkę, zrozumieć, jakie części należy wymienić oraz jakie narzędzia są potrzebne do przeprowadzenia naprawy. W branży zamiennej istnieje szereg standardów, jak ISO 9001, które promują dokumentację procedur serwisowych. Dobre praktyki w zakresie serwisowania sprzętu obejmują także regularne aktualizowanie instrukcji zgodnie z najnowszymi rozwiązaniami technicznymi oraz zapewnienie ich dostępności dla wszystkich techników. Posiadanie dobrze opracowanych instrukcji serwisowych wpływa na efektywność pracy, redukuje błędy oraz przyspiesza czas reakcji na awarie, co jest kluczowe w zachowaniu wysokiej jakości usług serwisowych.

Pytanie 3

Schemat blokowy którego układu pokazano na rysunku?

A. Filtru aktywnego.

B. Generatora sterowanego napięciem VCO.

C. Generatora sterowanego prądem CCO.

D. Pętli synchronizacji fazy PLL.

Zgadza się, odpowiedź to "Pętla synchronizacji fazy PLL". Widok, który widzisz na rysunku, świetnie pokazuje, jak zwykle wygląda pętla PLL. W tej pętli mamy detektor fazy, filtr i generator. Detektor fazy porównuje sygnał wejściowy z sygnałem wyjściowym, a jego praca pomaga dostosować częstotliwość w generatorze, żeby obie fale były w syncie. Te pętle są bardzo popularne w telekomunikacji, na przykład w radiu czy telewizji, bo zapewniają stabilną częstotliwość i zmniejszają zakłócenia. Dodatkowo, dzięki filtrom, potrafią obniżyć jitter, co jest naprawdę ważne, gdy potrzebujemy dokładnego synchronizowania sygnałów. W elektronice pętle PLL to wręcz standard, jeśli chodzi o projekty wymagające synchronizacji, więc ich poprawne zastosowanie jest kluczowe dla funkcjonowania całego układu.

Pytanie 4

Co oznacza %I0.3 w kontekście programowania sterowników?

A. zawartość rejestru sterownika

B. zmienną wewnętrzną sterownika

C. jedno z wejść sterownika

D. jedno z wyjść sterownika

Określenie %I0.3 odnosi się do jednego z wejść sterownika w systemach automatyki przemysłowej. W kontekście programowania sterowników PLC (Programmable Logic Controllers), symbol ten wskazuje na to, że mamy do czynienia z sygnałem wejściowym, który może być podłączony do różnych czujników lub przycisków. Na przykład, jeżeli mamy czujnik temperatury połączony z tym wejściem, jego sygnał może być używany do monitorowania i kontrolowania procesów technologicznych. W standardzie IEC 61131-3, który reguluje programowanie sterowników, wejścia i wyjścia są jasno definiowane, co ułatwia tworzenie i utrzymanie systemów automatyki. Praktycznym zastosowaniem tej wiedzy jest możliwość szybkiego identyfikowania i diagnostyki problemów w systemie, co zwiększa efektywność i niezawodność procesów przemysłowych.

Pytanie 5

Wartość błędu przy pomiarze rezystancji metodą techniczną z poprawnie mierzonym napięciem zależy od wartości

A. rezystancji amperomierza i rezystancji mierzonej.

B. wyłącznie rezystancji amperomierza.

C. wyłącznie rezystancji woltomierza.

D. rezystancji woltomierza i rezystancji mierzonej.

Pomiar rezystancji z zastosowaniem techniki z poprawnie mierzonym napięciem wymaga uwzględnienia zarówno rezystancji woltomierza (RV), jak i rezystancji mierzonej (RX). W praktyce, woltomierze o wysokiej rezystancji wpływają na wyniki pomiarów w sposób minimalizujący wprowadzenie błędów. Jest to szczególnie istotne w aplikacjach wymagających precyzji, takich jak w laboratoriach badawczych czy w procesach kalibracji urządzeń. Wzór RX ≤ √(RA· RV) ilustruje współzależność między rezystancjami, gdzie rezystancja amperomierza (RA) również odgrywa rolę, jednak w kontekście błędu przy pomiarze rezystancji z poprawnie mierzonym napięciem, kluczowe są rezystancje RV i RX. Zgodnie z dobrymi praktykami, zaleca się stosowanie woltomierzy o możliwie najwyższej rezystancji, co pozwala na minimalizację błędów związanych z obciążeniem obwodu pomiarowego. To podejście jest zgodne z normami IEC dotyczących pomiarów elektrycznych, które podkreślają znaczenie wysokiej jakości instrumentów dla uzyskania wiarygodnych wyników.

Pytanie 6

Stopniowo zmniejszający się zasięg działania bezprzewodowych urządzeń do zdalnego sterowania pracujących w paśmie 433 MHz może świadczyć o

A. usterce w obwodzie anteny nadajników

B. pogarszających się warunkach atmosferycznych

C. niewystarczającym napięciu zasilającym odbiornik

D. utonie pojemności baterii zasilającej nadajniki

Utrata pojemności baterii zasilającej nadajniki jest najczęstszym powodem zmniejszenia zasięgu bezprzewodowych urządzeń zdalnego sterowania, szczególnie w przypadku pracy w paśmie 433 MHz. Baterie z czasem tracą swoją wydajność, co prowadzi do obniżenia napięcia zasilającego nadajniki. W rezultacie, moc sygnału emitowanego przez nadajnik maleje, co skutkuje zmniejszeniem zasięgu, a w skrajnych przypadkach, utratą łączności z odbiornikiem. Przykładem zastosowania tej wiedzy może być regularne monitorowanie poziomu naładowania baterii urządzeń zdalnego sterowania, co pozwala na wcześniejsze wykrycie problemów z zasięgiem i wymianę baterii zanim dojdzie do całkowitej utraty funkcjonalności. Zgodnie z dobrymi praktykami branżowymi, zaleca się używanie wysokiej jakości baterii oraz regularne przeprowadzanie przeglądów urządzeń zdalnego sterowania, co może znacznie zwiększyć ich niezawodność oraz wydajność w dłuższej perspektywie.

Pytanie 7

Jaką mniej więcej wartość ma rezystancja włókna świecącej żarówki o specyfikacji 12 V/5 W, działającej w obwodzie prądu stałego?

A. 28,8 ?

B. 4,16 ?

C. 2,4 ?

D. 0,416 ?

Aby obliczyć rezystancję włókna świecącej żarówki o parametrach 12 V i 5 W, można skorzystać ze wzoru na moc elektryczną: P = U * I, gdzie P to moc (w watach), U to napięcie (w woltach), a I to natężenie prądu (w amperach). Przekształcając ten wzór, otrzymujemy I = P / U. Po podstawieniu odpowiednich wartości: I = 5 W / 12 V = 0,4167 A. Następnie, używając drugiego prawa Ohma, możemy obliczyć rezystancję: R = U / I. Zatem R = 12 V / 0,4167 A ≈ 28,8 ?. Tak obliczona rezystancja jest istotna w praktycznych zastosowaniach elektrycznych, szczególnie w doborze odpowiednich elementów do obwodów, aby uniknąć przeciążeń oraz zapewnić odpowiednią wydajność energetyczną. W kontekście standardów branżowych, znajomość obliczeń rezystancji jest niezbędna dla projektantów systemów elektrycznych oraz inżynierów zajmujących się optymalizacją zużycia energii.

Pytanie 8

W celu obserwacji na ekranie oscyloskopu składowej zmiennej napięcia z pominięciem składowej stałej zaznaczony na rysunku przełącznik powinien być ustawiony w pozycji

A. DC i GND

B. GND

C. DC

D. AC

Ustawienie przełącznika na "AC" to naprawdę istotna sprawa, jeśli chcesz dobrze zobaczyć, jak działa zmienne napięcie. Działa to tak, że filtruje składową stałą i zostawia tylko sygnał zmienny. Z mojego doświadczenia, oscyloskopy korzystające z tej opcji są super przydatne w diagnostyce w elektronice. Często musimy mieć jasny obraz sygnałów zmiennych, na przykład fal sinusoidalnych w obwodach prądu zmiennego. Moim zdaniem, to klucz do analizy sygnałów z generatorów funkcji czy sygnałów audio, bo oddzielając składową stałą od zmiennej, zyskujemy czysty widok na oscyloskopie. A dodatkowo, dzięki temu unikamy różnych zakłóceń związanych z przesunięciem poziomu napięcia, a to jest ważne dla dokładnych pomiarów w laboratoriach i przy różnych projektach inżynieryjnych.

Pytanie 9

Jakie elementy należy zastosować, aby zapewnić współdziałanie układów TTL oraz CMOS z napięciem zasilania 5 V?

A. dioda podciągająca

B. diaka podciągającego

C. kondensatora podciągającego

D. rezystora podciągającego

Rezystor podciągający jest kluczowym elementem w interfejsach TTL (Transistor-Transistor Logic) oraz CMOS (Complementary Metal-Oxide-Semiconductor), gdyż pozwala na zapewnienie odpowiednich poziomów logicznych oraz stabilności sygnałów. W przypadku współpracy układów TTL i CMOS, które mogą mieć różne poziomy sygnałów oraz różne charakterystyki prądowe, zastosowanie rezystora podciągającego do zasilania sygnałów wejściowych jest szczególnie istotne. Rezystor ten działa jako element podciągający, który podnosi napięcie do wartości logicznej '1' w sytuacjach, kiedy sygnał jest w stanie wysokiej impedancji. Dzięki temu, układy TTL i CMOS mogą współpracować w sposób w pełni niezawodny, minimalizując ryzyko błędów logicznych. Przykładem zastosowania rezystora podciągającego może być obwód z mikrokontrolerem, w którym stan nieokreślony (floating) na pinach może prowadzić do nieprzewidywalnych rezultatów. Standardowe wartości rezystorów podciągających wynoszą od 1 kOhm do 10 kOhm, co zależy od konkretnej aplikacji oraz wymagań dotyczących prądu.

Pytanie 10

Przedstawiony na zdjęciu klucz Dallas jest elementem systemu

A. automatyki przemysłowej.

B. telewizji dozorowej.

C. dostępu i zabezpieczeń.

D. sieci komputerowej.

Klucz Dallas, znany również jako iButton, jest kluczowym elementem w systemach kontroli dostępu i zabezpieczeń. Jego zastosowanie polega na bezpiecznej identyfikacji użytkowników, co czyni go niezwykle użytecznym w różnych aplikacjach, takich jak automatyczne otwieranie drzwi, autoryzacja dostępu do systemów komputerowych oraz zabezpieczenia w budynkach użyteczności publicznej. Klucz działa na zasadzie komunikacji z czytnikiem, co pozwala na szybką weryfikację tożsamości. Praktyczne zastosowania obejmują m.in. systemy kontroli dostępu w biurach, fabrykach czy instytucjach finansowych, gdzie bezpieczeństwo jest priorytetem. Dobre praktyki w branży wskazują na konieczność używania unikalnych identyfikatorów, co znacznie podnosi poziom bezpieczeństwa. Warto również zwrócić uwagę na standardy, takie jak ISO/IEC 27001, które dotyczą zarządzania bezpieczeństwem informacji, a systemy oparte na kluczach Dallas mogą wspierać implementację tych standardów poprzez efektywne zarządzanie dostępem i identyfikacją użytkowników.

Pytanie 11

Podczas fachowej wymiany uszkodzonego układu scalonego SMD – kontrolera przetwornicy impulsowej w odbiorniku TV – powinno się zastosować

A. lutownicę gazową

B. stację na gorące powietrze

C. lutownicę transformatorową

D. stację lutowniczą grzałkową

Stacja na gorące powietrze jest narzędziem idealnym do wymiany uszkodzonych układów scalonych SMD, takich jak sterowniki przetwornic impulsowych w odbiornikach TV. Dzięki zastosowaniu gorącego powietrza można jednocześnie podgrzewać wiele pinów układu, co znacząco ułatwia proces lutowania oraz odlutowywania. Metoda ta minimalizuje ryzyko uszkodzenia elementów sąsiadujących, ponieważ nie wprowadza bezpośredniego kontaktu z gorącą powierzchnią, jak ma to miejsce w przypadku lutownic. W praktyce, użytkownicy stacji na gorące powietrze powinni ustawić odpowiednią temperaturę (zwykle w zakresie 250-350°C) oraz przepływ powietrza, co zależy od konkretnego rozmiaru i typu układu. Użycie tej technologii jest zgodne z najlepszymi praktykami w branży, co podkreślają normy IPC, które promują odpowiednie techniki lutowania dla komponentów SMD. Ponadto, stacje na gorące powietrze są również używane do reworku i napraw, co czyni je wszechstronnym narzędziem w elektronice.

Pytanie 12

W urządzeniu elektronicznym doszło do uszkodzenia kondensatora ceramicznego o oznaczeniu 104 100 V. Jaki kondensator należy zastosować w jego miejsce?

A. 10 nF 100 V

B. 10 nF 1000 V

C. 1000 nF 1000 V

D. 100 nF 100 V

Odpowiedź "100 nF 100 V" jest poprawna, ponieważ kondensator oznaczony jako "104 100 V" wskazuje na pojemność 100 nF i maksymalne napięcie robocze 100 V. Oznaczenie "104" oznacza, że dwie pierwsze cyfry to znaczące liczby (10), a trzecia cyfra to mnożnik, który w tym przypadku wynosi 10^4 pF, co daje 100000 pF, co po przeliczeniu daje 100 nF. Napięcie znamionowe wynosi 100 V, co jest zgodne z wymaganiami dla aplikacji elektronicznych. W praktycznych zastosowaniach kondensatory ceramiczne o pojemności 100 nF są powszechnie stosowane w filtrach, układach czasowych oraz w obwodach zasilających, gdzie stabilność i niskie straty są kluczowe. Warto pamiętać, że dobór kondensatora powinien być zgodny z normami branżowymi, takimi jak IEC 60384, które określają parametry bezpieczeństwa i jakości dla komponentów elektronicznych.

Pytanie 13

W skład linii światłowodowej o długości 50 km wchodzi wzmacniacz optyczny oraz 4 złącza optyczne i 4 spawy. W tabeli przedstawiono wyniki pomiarów linii światłowodowej. Ile wynosi całkowite tłumienie tej linii?

Tłumienie złącza	0,15 dB
Tłumienie spawu	0,15 dB
Tłumienie światłowodu	0,2 dB/km
Wzmocnienie wzmacniacza	10 dB

A. 11,2 dB

B. 0,5 dB

C. 21,2 dB

D. 1,2 dB

Całkowite tłumienie linii światłowodowej można obliczyć, sumując tłumienia poszczególnych elementów składowych. W przypadku długości 50 km linii światłowodowej, wzmacniacz optyczny oraz złącza i spawy mają swoje charakterystyczne tłumienia. Wartości tłumienia dla złączy i spawów są określane w dB i powinny być znane. Przyjęto, że typowe złącze optyczne ma tłumienie rzędu 0,5 dB, a spaw 0,1 dB. Przy czterech złączach i czterech spawach, tłumienie całkowite wynosi: Tłumienie złączy = 4 * 0,5 dB = 2 dB oraz Tłumienie spawów = 4 * 0,1 dB = 0,4 dB. Dodatkowo, uwzględniając tłumienie samego włókna (np. 0,2 dB/km), czyli 50 km * 0,2 dB/km = 10 dB, całkowite tłumienie wynosi: 10 dB + 2 dB + 0,4 dB = 12,4 dB. Przykłady zastosowania tej wiedzy obejmują projektowanie i diagnostykę sieci światłowodowych, gdzie kluczowe jest zrozumienie i minimalizacja strat sygnału dla zachowania jakości transmisji.

Pytanie 14

Jaką moc generuje rezystor o rezystancji 10 Ω, przez który przepływa prąd o natężeniu 100 mA?

A. 0,1 W

B. 0,01 W

C. 1 W

D. 10 W

Moc wydzielana w rezystorze można obliczyć korzystając z prawa Ohma oraz wzoru na moc elektryczną. Prawo Ohma mówi, że napięcie (U) na rezystorze jest równe iloczynowi rezystancji (R) i natężenia prądu (I), czyli U = R * I. W naszym przypadku mamy R = 10 Ω i I = 0,1 A (100 mA). Z tego wynika, że U = 10 Ω * 0,1 A = 1 V. Z kolei moc (P) wydzielająca się w rezystorze obliczamy ze wzoru P = U * I. Podstawiając wartości, otrzymujemy P = 1 V * 0,1 A = 0,1 W. Tego typu obliczenia są niezwykle istotne w inżynierii elektrycznej, szczególnie w projektowaniu i analizie obwodów elektrycznych, gdzie poprawne określenie mocy jest kluczowe dla doboru komponentów, ich chłodzenia oraz efektywności energetycznej. W praktyce, wiedza o mocy wydzielanej w rezystorze pomaga w zapobieganiu przegrzewaniu się elementów obwodu i zapewnienia ich długotrwałej pracy zgodnie z normami bezpieczeństwa i niezawodności.

Pytanie 15

Ile wejść adresowych posiada multiplekser 8-wejściowy?

A. 5 wejść adresowych

B. 3 wejścia adresowe

C. 4 wejścia adresowe

D. 2 wejścia adresowe

Multiplekser 8-wejściowy wymaga 3 wejść adresowych, aby skutecznie zidentyfikować jeden z ośmiu dostępnych sygnałów wejściowych. Każde wejście adresowe może przyjąć wartość binarną 0 lub 1, co oznacza, że 3 bity adresowe mogą reprezentować 2^3 = 8 kombinacji, co idealnie odpowiada liczbie sygnałów wejściowych w tym przypadku. Przykładem zastosowania multipleksera 8-wejściowego jest w systemach cyfrowych, gdzie może on być używany do wyboru jednego z wielu sygnałów w systemach telekomunikacyjnych lub w obwodach logicznych. Standardy takie jak IEEE 802.3 dla Ethernetu wykorzystują podobne mechanizmy do zarządzania ruchem danych. Dobre praktyki w projektowaniu systemów cyfrowych sugerują stosowanie multiplekserów w celu uproszczenia architektury i minimalizacji ilości wymaganych połączeń, co zapewnia większą elastyczność i łatwiejsze zarządzanie komponentami systemu.

Pytanie 16

W jakim celu w obwodzie sterowania przekaźnika dołącza się dodatkową diodę D?

A. Obniżenia napięcia zasilającego cewkę przekaźnika.

B. Zwiększenia szybkości zadziałania przekaźnika.

C. Zabezpieczenia tranzystora T przed uszkodzeniem wysokimi napięciami indukowanymi w cewce przekaźnika w chwili wyłączenia cewki.

D. Zabezpieczenia cewki przekaźnika przed odwrotnym podłączeniem zasilania.

Dioda D, dołączona równolegle do cewki przekaźnika, jest kluczowym elementem w obwodach sterowania, pełniąc funkcję diody zabezpieczającej. Jej głównym zadaniem jest ochrona tranzystora T przed uszkodzeniem, które może wystąpić w wyniku wysokiego napięcia indukowanego w cewce przekaźnika w chwili jego wyłączenia. Zjawisko to, znane jako samoindukcja, prowadzi do natychmiastowego wzrostu napięcia, które w przeciwnym razie mogłoby trwale uszkodzić tranzystor. W praktyce, takie zabezpieczenie jest powszechnie stosowane w układach sterowania, szczególnie tam, gdzie używane są przekaźniki elektromagnetyczne. Właściwe zastosowanie diody zabezpieczającej, zgodnie ze standardami branżowymi, nie tylko zwiększa niezawodność układu, ale także wydłuża żywotność komponentów elektronicznych. Warto zaznaczyć, że takie rozwiązanie jest standardem w nowoczesnych układach automatyki, co podkreśla jego znaczenie w projektowaniu systemów elektronicznych.

Pytanie 17

Indywidualny zestaw satelitarny odbiera programy telewizyjne nadawane wyłącznie w polaryzacji "V". Napięcia zasilające i sterujące konwerterem oraz głowicą tunera satelitarnego są zgodne z dokumentacją techniczną. Uszkodzeniu uległ

A. konwertor zamontowany w antenie satelitarnej.

B. moduł głowicy w.cz. tunera SAT.

C. przewód koncentryczny łączący konwerter z tunerem.

D. modulator w.cz. tunera SAT.

Odpowiedź wskazująca na uszkodzenie konwertera zamontowanego w antenie satelitarnej jest prawidłowa, ponieważ konwerter odgrywa kluczową rolę w procesie odbioru sygnałów satelitarnych. Jego zadaniem jest konwersja sygnału satelitarnego na niższą częstotliwość, co umożliwia dalsze przetwarzanie przez tuner satelitarny. W sytuacji, gdy system odbiera sygnały tylko w polaryzacji 'V', a napięcia zasilające i sterujące są zgodne z dokumentacją, można wnioskować, że inne elementy systemu, takie jak tuner czy przewód koncentryczny, funkcjonują prawidłowo. Uszkodzenie konwertera może objawiać się brakiem odbioru sygnału lub jego zniekształceniem. W praktyce, jeśli konwerter jest uszkodzony, użytkownicy mogą doświadczać problemów z jakością obrazu lub brakiem sygnału, co jest typowym objawem awarii tego komponentu. W związku z tym, regularna konserwacja i kontrola stanu konwertera są zalecane, aby zapewnić nieprzerwaną funkcjonalność systemu odbioru satelitarnego, zgodnie z najlepszymi praktykami branżowymi.

Pytanie 18

Jaka jest rezystancja wewnętrzna baterii AAA, jeśli jej napięcie w stanie jałowym wynosi U₁=1,5 V, a pod obciążeniem prądem 100 mA U₂=1,45 V?

A. 5,00 Ω

B. 50,0 Ω

C. 0,50 Ω

D. 0,05 Ω

Wartość rezystancji wewnętrznej baterii można obliczyć na podstawie różnicy napięcia w stanie jałowym i napięcia pod obciążeniem. W tym przypadku mamy napięcie w stanie jałowym U1 = 1,5 V oraz napięcie pod obciążeniem U2 = 1,45 V. Różnica ta wynosi ΔU = U1 - U2 = 0,05 V. Zastosowanie prawa Ohma pozwala na obliczenie rezystancji wewnętrznej (R) jako R = ΔU / I, gdzie I to prąd płynący przez obciążenie. W naszym przypadku prąd wynosi 100 mA, czyli 0,1 A. Zatem, R = 0,05 V / 0,1 A = 0,5 Ω. Taka rezystancja wewnętrzna wskazuje, że bateria jest w dobrym stanie, ponieważ niskie wartości rezystancji wewnętrznej są pożądane w akumulatorach, co przekłada się na ich efektywność i dłuższą żywotność. Niska rezystancja wewnętrzna minimalizuje straty energii i pozwala na efektywniejsze wykorzystanie energii zgromadzonej w baterii, co jest kluczowe w zastosowaniach wymagających wysokiej wydajności, takich jak urządzenia przenośne i systemy zasilania awaryjnego.

Pytanie 19

Jakie IP może mieć drukarka sieciowa z wbudowanym interfejsem Ethernet (np. BROTHER HL-4040CN) działająca w prywatnej klasie C jako serwer druku, przy domyślnej masce podsieci 255.255.255.0?

A. 192.168.0.0

B. 192.168.255.1

C. 198.162.1.1

D. 192.168.0.255

Odpowiedź 192.168.255.1 jest poprawna, ponieważ mieści się w zakresie adresów IP przeznaczonych dla prywatnych sieci klasy C. Klasa C obejmuje adresy od 192.168.0.0 do 192.168.255.255, a domyślna maska podsieci 255.255.255.0 oznacza, że pierwsze trzy oktety adresu definiują sieć, a ostatni oktet służy do identyfikacji urządzeń w tej sieci. Adres 192.168.255.1 to adres, który można przydzielić do urządzenia w sieci 192.168.255.0, co czyni go idealnym dla drukarki sieciowej. Tego typu konfiguracja jest powszechnie stosowana w domowych i biurowych sieciach lokalnych, gdzie drukarki są udostępniane wielu użytkownikom. Warto również zauważyć, że adres 192.168.255.255 jest adresem rozgłoszeniowym dla tej podsieci, a 192.168.255.0 to adres identyfikujący samą sieć. Dlatego adres 192.168.255.1 jest w pełni funkcjonalny i zgodny z dobrymi praktykami zarządzania adresacją IP.

Pytanie 20

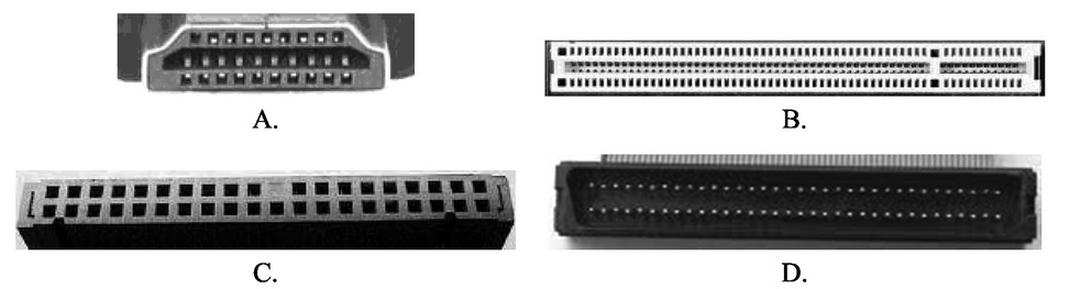

Do podłączenia dysku twardego z interfejsem EIDE, w czterokanałowym rejestratorze monitoringu, należy zastosować taśmę zakończoną wtykiem

A. C.

B. A.

C. B.

D. D.

Interfejs EIDE, czyli Enhanced Integrated Drive Electronics, jest standardem stosowanym do podłączania dysków twardych w komputerach i urządzeniach rejestrujących. Wtyk EIDE posiada 40 pinów, co jest kluczowe dla jego funkcjonalności. Taśma zakończona wtykiem oznaczonym literą C jest typowym złączem dla taśmy EIDE, co pozwala na prawidłowe połączenie z dyskiem twardym. Przykładem zastosowania interfejsu EIDE mogą być starsze modele komputerów PC, gdzie często wykorzystywano ten standard do podłączania dysków twardych oraz napędów optycznych. Warto pamiętać, że poprawne podłączenie dysku twardego jest istotne dla stabilności oraz wydajności systemu. Używanie odpowiednich wtyków i taśm zapewnia nie tylko prawidłowe działanie urządzeń, ale również minimalizuje ryzyko uszkodzenia sprzętu. W praktyce, znajomość standardów takich jak EIDE jest kluczowa dla specjalistów zajmujących się serwisowaniem sprzętu komputerowego oraz dla inżynierów zajmujących się projektowaniem systemów magazynowania danych.

Pytanie 21

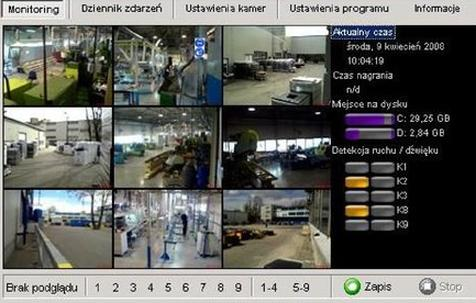

Przedstawione na rysunku oprogramowanie stosowane jest do

A. diagnostyki twardych dysków w komputerach PC.

B. monitorowania w systemach telewizji dozorowej.

C. monitorowania aktywności użytkowników w internecie.

D. programowania kanałów cyfrowych w telewizorze.

Poprawna odpowiedź odnosi się do oprogramowania zaprezentowanego na zdjęciu, które służy do monitorowania systemów telewizji dozorowej (CCTV). Systemy te są kluczowe w zapewnieniu bezpieczeństwa w obiektach publicznych, takich jak banki, sklepy czy lotniska. Oprogramowanie umożliwia użytkownikom obserwację obrazu z różnych kamer w czasie rzeczywistym, a także przeglądanie archiwalnych nagrań. Interfejs użytkownika, który zawiera opcje takie jak 'Monitoring', 'Dziennik zdarzeń' i 'Ustawienia kamer', jest charakterystyczny dla tego typu aplikacji. Dzięki standardom branżowym, takim jak ONVIF, systemy dozorowe zapewniają interoperacyjność między różnymi urządzeniami, co umożliwia efektywne zarządzanie sieciami kamer. W praktyce, oprogramowanie to wspiera działania prewencyjne, umożliwiając szybką reakcję na incydenty i zwiększając ogólne bezpieczeństwo obiektów. Warto również zaznaczyć, że poprawne zarządzanie danymi z kamer wymaga znajomości przepisów dotyczących ochrony prywatności.

Pytanie 22

Rysunki przedstawiają czujkę

A. ruchu.

B. dymu i ciepła.

C. stłuczenia szyby.

D. zalania.

Czujnik zalania, który został przedstawiony na zdjęciu, jest kluczowym elementem systemów zabezpieczeń i zarządzania budynkiem. Jego głównym zadaniem jest wykrywanie obecności wody w miejscach szczególnie narażonych na zalanie, takich jak piwnice, łazienki czy kuchnie. W momencie, gdy czujnik wykryje wodę, uruchamia alarm, co pozwala na szybkie działanie i minimalizację potencjalnych strat. Zastosowanie czujników zalania jest szczególnie istotne w budynkach komercyjnych, gdzie konsekwencje zalania mogą prowadzić do poważnych uszkodzeń mienia oraz przestojów w działalności. Dobrą praktyką jest integracja czujników zalania z systemami zarządzania budynkiem (BMS), co umożliwia centralne monitorowanie i efektywne zarządzanie sytuacjami kryzysowymi. Warto również pamiętać o regularnym serwisowaniu czujników, aby zapewnić ich niezawodność i dokładność działania, zgodnie z normami branżowymi.

Pytanie 23

Liczba 3,5 w naturalnym systemie binarnym będzie zapisana jako

A. 10,1

B. 11,1

C. 11,0

D. 01,1

Liczba 3,5 w naturalnym kodzie binarnym przyjmuje postać '11,1', co można rozłożyć na dwie części: część całkowitą i część ułamkową. Część całkowita liczby 3 w systemie binarnym to '11', ponieważ 3 to suma 2^1 oraz 2^0. Część ułamkowa 0,5 reprezentowana jest w systemie binarnym jako ',1', ponieważ 0,5 to 1/2, co odpowiada 2^-1. W naturalnym kodzie binarnym łączymy obie części, uzyskując '11,1'. Zrozumienie konwersji liczb z systemu dziesiętnego na binarny jest kluczowe w informatyce, szczególnie w kontekście programowania oraz obliczeń w systemach komputerowych. W praktyce, znajomość tych konwersji jest niezbędna przy tworzeniu algorytmów operujących na liczbach zmiennoprzecinkowych oraz przy pracy z systemami obliczeń numerycznych, gdzie precyzja i dokładność zapisu wartości są kluczowe. Wiedza ta jest również istotna przy projektowaniu systemów cyfrowych, takich jak mikroprocesory, które operują na danych zapisanych w formacie binarnym.

Pytanie 24

Element, którego napięcie na wyjściu jest uzależnione od porównania dwóch napięć na wejściu, to

A. komparator.

B. układ różniczkujący.

C. układ całkujący.

D. sumator.

Komparator to kluczowy element w elektronice analogowej, który pozwala na porównywanie dwóch napięć wejściowych. Działa on na zasadzie analizy, które z napięć jest wyższe, co prowadzi do zmian stanu wyjściowego. W praktyce komparatory są szeroko stosowane w systemach automatyki, takich jak kontrola poziomu cieczy, gdzie mogą szybko zareagować na zmiany napięcia sygnalizujące zmiany w poziomie cieczy. Dodatkowo komparatory są fundamentem w konstrukcji układów takich jak odbiorniki sygnałów, przetworniki analogowo-cyfrowe oraz w systemach zabezpieczeń. Warto zwrócić uwagę, że komparator działa niezależnie od wartości napięć, koncentrując się jedynie na relacji między nimi, co czyni go niezwykle wszechstronnym narzędziem w inżynierii. W kontekście standardów, komparatory są często używane w układach zgodnych z normami przemysłowymi, co zapewnia ich niezawodność i efektywność w różnych aplikacjach.

Pytanie 25

Opisz konstrukcję czujki

OPIS KONSTRUKCJI

Podstawowym elementem czujki jest układ detekcyjny, który składa się z: diody emitującej podczerwień oraz diody odbierającej. Oba te elementy są zamontowane w uchwycie w taki sposób, by promieniowanie ze diody nadawczej nie docierało bezpośrednio do diody odbierającej. Układ detekcyjny (uchwyt z diodami) jest przymocowywany bezpośrednio do płytki drukowanej, która zawiera elektronikę z procesorem kontrolującym działanie czujki. Labirynt chroni przed przedostawaniem się zewnętrznego światła do układu detekcyjnego. Metalowa siatka zabezpiecza układ detekcyjny przed niewielkimi owadami oraz większymi zanieczyszczeniami. Całość jest zainstalowana w obudowie wykonanej z białego tworzywa, składającej się z koszyczka, osłony czujki oraz ekranu.

A. zalania

B. ruchu

C. dymu

D. stłuczenia

Czujki dymu to kluczowe urządzenia w systemach ochrony przeciwpożarowej, które detekują obecność dymu w powietrzu, co jest istotne dla wczesnego wykrywania pożaru. Opisany układ detekcyjny składa się z diody nadawczej podczerwieni oraz diody odbiorczej, co wskazuje, że czujka działa na zasadzie analizy zmian w natężeniu światła emitowanego przez diodę nadawczą. W momencie, gdy dym wnika do komory czujki, zmienia się intensywność światła docierającego do diody odbiorczej, co uruchamia alarm. Takie rozwiązanie jest zgodne z normami, które wymagają, aby systemy detekcji dymu były w stanie szybko identyfikować zagrożenia. Przykłady zastosowania czujek dymu obejmują budynki mieszkalne, biura i zakłady przemysłowe, gdzie ich obecność znacząco zwiększa bezpieczeństwo. Warto również zaznaczyć, że zgodnie z zaleceniami branżowymi, czujki dymu należy regularnie testować i konserwować, aby zapewnić ich niezawodność i efektywność działania.

Pytanie 26

Temperatura złącza diody osiąga 80 °C przy mocy strat wynoszącej 100 mW, a temperatura otoczenia wynosi 20 °C. Jaką całkowitą rezystancję termiczną ma ta dioda od złącza przez obudowę do otoczenia?

A. 600 K/W

B. 800 K/W

C. 200 K/W

D. 1 000 K/W

Poprawna odpowiedź wynika z zastosowania podstawowych zasad obliczania rezystancji termicznej, która jest kluczowym parametrem w kontekście zarządzania ciepłem w komponentach elektronicznych. Aby obliczyć rezystancję termiczną, używamy wzoru: Rth = (Tj - Ta) / P, gdzie Tj to temperatura złącza, Ta to temperatura otoczenia, a P to moc strat. W naszym przypadku mamy Tj = 80 °C, Ta = 20 °C oraz P = 100 mW. Wstawiając te wartości do wzoru, otrzymujemy: Rth = (80 °C - 20 °C) / 0,1 W = 600 K/W. W praktyce, ta wiedza jest niezwykle istotna w projektowaniu układów elektronicznych, gdzie odpowiednie odprowadzanie ciepła wpływa na stabilność i żywotność komponentów. W przypadku diod, zrozumienie rezystancji termicznej pozwala inżynierom na dobór odpowiednich materiałów i metod chłodzenia, co jest zgodne z najlepszymi praktykami w inżynierii elektrycznej.

Pytanie 27

Która z wymienionych liczb nie stanowi reprezentacji w systemie BCD8421?

A. 10011001

B. 01100110

C. 00000000

D. 11111111

Liczba 11111111 nie pasuje do kodu BCD8421. Mówiąc prościej, ten kod służy do zapisywania cyfr od 0 do 9 w systemie binarnym, a każda cyfra zajmuje 4 bity. W BCD8421 każda cyfra dziesiętna ma swój własny zapis binarny: 0000 dla 0, 0001 dla 1, 0010 dla 2 itd. A tu mamy osiem jedynek, co jest problematyczne, bo nie ma takiej cyfry dziesiętnej, która mogłaby się tak zapisać. BCD8421 jest szczególnie przydatny w różnych urządzeniach pomiarowych, gdzie ważne jest, żeby dane były dokładnie odwzorowane i łatwe do przetworzenia. Korzystanie z tego kodu pozwala uniknąć błędów w zaokrągleniach, które mogłyby się pojawić w standardowym zapisie binarnym. Tak więc, znajomość BCD8421 i jego prawidłowe użycie naprawdę ułatwia późniejszą pracę z danymi.

Pytanie 28

Komputerowa jednostka centralna przestaje działać przy dużym obciążeniu procesora. Jakie może być tego przyczyną?

A. Uszkodzona karta graficzna

B. Przegrzewanie procesora

C. Brak wolnego miejsca na dysku twardym

D. Niedobór pamięci

Przegrzewanie się procesora jest jedną z najczęstszych przyczyn, dla których jednostka centralna komputera może zatrzymać się w trakcie dużego obciążenia. Procesory, podczas intensywnej pracy, generują znaczne ilości ciepła. Gdy temperatura procesora przekracza dopuszczalne wartości, system operacyjny podejmuje działania, aby zapobiec uszkodzeniu podzespołów. W takim przypadku procesor automatycznie obniża swoją wydajność lub całkowicie przestaje działać, co jest znane jako 'throttling' lub 'thermal shutdown'. Dlatego bardzo ważne jest, aby zapewnić odpowiednie chłodzenie procesora, na przykład poprzez stosowanie wysokiej jakości coolerów, wentylatorów oraz past termoprzewodzących. Dobrą praktyką jest także regularne czyszczenie wnętrza komputera z kurzu, który może blokować przepływ powietrza. Zastosowanie monitorowania temperatury za pomocą specjalistycznego oprogramowania, takiego jak HWMonitor czy Core Temp, pozwala na bieżąco śledzić temperatury i podejmować odpowiednie działania przed wystąpieniem problemów z przegrzewaniem.

Pytanie 29

Jakie urządzenie łączy komputer z lokalną siecią komputerową?

A. karta sieciowa

B. wyposażenie bramowe

C. firewall

D. most

Karta sieciowa to taki kluczowy element, który łączy komputer z lokalną siecią, jakby to był most między różnymi urządzeniami. Jej główne zadanie to umożliwienie komunikacji, co jak wiadomo, odbywa się poprzez zamianę danych na sygnały elektryczne i przesyłanie ich przez różne media, jak kable Ethernet czy fale radiowe w sieciach bezprzewodowych. Karty sieciowe występują w różnych wersjach, na przykład jako karty rozszerzeń do montażu w gniazdach PCI albo jako wbudowane urządzenia w laptopach. Każda z nich ma swój unikalny adres MAC, który jest, mówiąc kolokwialnie, takim identyfikatorem w sieci. Standardy, jak IEEE 802.3 dla Ethernet czy IEEE 802.11 dla Wi-Fi, mówią, jak te karty powinny działać, żeby wszystko ze sobą współpracowało. Dzięki nim użytkownicy mogą korzystać z różnych zasobów sieciowych, jak serwery, drukarki czy internet, co jest niezbędne, szczególnie w biurach i domach.

Pytanie 30

Jakie urządzenie należy zastosować do pomiaru indukcyjności cewki?

A. mostka RLC

B. omomierza

C. analizatora

D. watomierza

Odpowiedź 'mostek RLC' jest prawidłowa, ponieważ mostek RLC jest dedykowanym narzędziem do pomiaru indukcyjności, pojemności oraz rezystancji. Działa na zasadzie porównywania nieznanej wartości z wartościami referencyjnymi, co pozwala na uzyskanie dokładnych wyników. W praktyce, mostki RLC są często wykorzystywane w laboratoriach oraz w przemyśle elektronicznym do testowania komponentów, gdzie precyzyjne pomiary indukcyjności są kluczowe, np. w projektowaniu filtrów, transformatorów czy cewek. Standardy branżowe, takie jak normy IEC, podkreślają znaczenie stosowania odpowiednich narzędzi do pomiarów w celu zapewnienia jakości oraz bezpieczeństwa urządzeń elektronicznych. Dodatkowo, mostek RLC pozwala na przeprowadzenie analizy rezonansowej, co ma istotne znaczenie w zastosowaniach RF (radiofrekwencyjnych), gdzie zachowanie indukcyjności w określonych warunkach częstotliwościowych jest kluczowe dla prawidłowego funkcjonowania obwodów.

Pytanie 31

W najbardziej prawdopodobny sposób ciemny, trudny do zobaczenia obraz na monitorze może być spowodowany

A. uszkodzeniem płyty głównej

B. przerwanym kablem sygnałowym

C. spadkiem pojemności kondensatorów elektrolitycznych

D. uszkodzeniem świetlówki matrycy

Uszkodzenie świetlówki matrycy jest najczęstszą przyczyną ciemnego i ledwo widocznego obrazu na monitorze. Świetlówki, będące źródłem światła w monitorach LCD, mogą ulegać awariom z różnych powodów, takich jak zużycie, uszkodzenia mechaniczne czy problemy z zasilaniem. Gdy świetlówka nie działa prawidłowo, oznacza to, że nie emituje odpowiedniej ilości światła, co skutkuje słabym lub wręcz niewidocznym obrazem. W praktyce, jeśli zauważysz, że ekran jest ciemny, ale sprzęt nadal działa (np. słychać dźwięki uruchamiania systemu), to często oznacza, że świetlówka wymaga wymiany. Zgodnie z dobrymi praktykami w diagnostyce komputerowej, zawsze warto najpierw sprawdzić źródło światła monitora, zanim przystąpimy do bardziej skomplikowanych napraw, takich jak wymiana płyty głównej czy przewodów. Ponadto, regularna konserwacja i czyszczenie komponentów monitorów mogą znacząco wpłynąć na ich trwałość, co jest zgodne z branżowymi standardami dotyczącymi utrzymania sprzętu elektronicznego.

Pytanie 32

Na ekranie oscyloskopu zaobserwowano pokazany na rysunku czasowy przebieg napięcia. Jaka jest szybkość narastania napięcia?

A. 4 V

B. 4 mV/s

C. 1 ms

D. 4 V/ms

Szybkość narastania napięcia, określana jako nachylenie wykresu napięcia w funkcji czasu, jest kluczowym parametrem w analizie sygnałów elektrycznych. W tym przypadku, zmiana napięcia o 4V w czasie 1 ms wskazuje na szybkość narastania równą 4 V/ms. Taki pomiar jest istotny w zastosowaniach związanych z elektroniką i inżynierią, gdzie precyzyjne określenie dynamiki sygnałów jest niezbędne dla poprawnego działania obwodów. Na przykład, w układach cyfrowych, szybkość narastania napięcia ma wpływ na czas, w jakim sygnał osiąga próg aktywacji bramek logicznych, co z kolei wpływa na szybkość działania całego systemu. Zgodnie z normami IEEE dotyczących sygnałów elektrycznych, monitorowanie szybkości narastania napięcia pozwala na optymalizację działania komponentów oraz minimalizację zakłóceń. Takie analizy są również używane w diagnostyce usterek, gdzie zmiany w szybkości narastania mogą wskazywać na problemy z komponentami, co czyni tę wiedzę niezwykle wartościową w praktyce inżynierskiej.

Pytanie 33

W urządzeniach do zdalnego sterowania wykorzystuje się diody do przesyłania danych

A. Zenera

B. mikrofalowe

C. RGB

D. IR

Dioda podczerwieni to mega ważny element w zdalnym sterowaniu. Działa tak, że emituje promieniowanie, którego ludzkie oko nie widzi, ale urządzenia potrafią to wykryć. Można to zobaczyć w pilotach do telewizorów czy audio, gdzie dioda IR wysyła sygnały w postaci impulsów świetlnych. Dzięki temu można wygodnie sterować różnymi sprzętami. Są różne standardy, jak RC5 czy NEC, które mówią, jak kodować te sygnały. Dobrze to widać na przykładzie pilota telewizyjnego, który sprawia, że korzystanie z telewizora jest o wiele prostsze i przyjemniejsze.

Pytanie 34

Uziemiająca opaska na nadgarstku osoby zajmującej się montażem lub wymianą układów scalonych chroni przed

A. porażeniem przez wysokie napięcie

B. poparzeniem spoiwem o wysokiej temperaturze

C. uszkodzeniem układów scalonych

D. uszkodzeniem narzędzi montażowych

Opaska uziemiająca na przegubie ręki pracownika montującego lub wymieniającego układy scalone pełni kluczową rolę w ochronie wrażliwych komponentów elektronicznych przed uszkodzeniem. Uziemienie pozwala na odprowadzenie ładunków statycznych, które mogą gromadzić się na ciele pracownika, co jest szczególnie istotne w kontekście pracy z układami scalonymi. Stanowią one elementy o małych wymiarach i dużej wrażliwości na zmiany potencjału elektrycznego. Niekontrolowane wyładowania elektrostatyczne (ESD) mogą prowadzić do uszkodzenia delikatnych struktur wewnętrznych układów, co często skutkuje ich całkowitą awarią. W praktyce, stosowanie opasek uziemiających jest szeroko rekomendowane przez organizacje standaryzacyjne, takie jak IPC (Institute for Printed Circuits) oraz ANSI/ESD S20.20, które definiują najlepsze praktyki w zakresie ochrony ESD. Regularne używanie takich rozwiązań w środowiskach montażowych oraz serwisowych jest niezbędne dla zapewnienia długotrwałej funkcjonalności i niezawodności układów scalonych.

Pytanie 35

Jaką wartość ma impedancja wejściowa gniazda antenowego w odbiorniku telewizyjnym?

A. 150 Ω

B. 300 Ω

C. 75 Ω

D. 50 Ω

Odpowiedź 75 Ω jest poprawna, ponieważ gniazdo antenowe odbiornika telewizyjnego standardowo projektowane jest z impedancją 75 Ω. Taki wybór impedancji wynika z optymalizacji transmisji sygnałów telewizyjnych, które są przesyłane w większości systemów kablowych oraz satelitarnych. W przypadku zastosowania impedancji 75 Ω, mamy do czynienia z minimalizacją strat sygnałowych oraz refleksji, co jest kluczowe dla zachowania jakości odbioru. W praktyce, urządzenia, takie jak dekodery czy telewizory, powinny być podłączane do anten o tej samej impedancji, aby zapewnić maksymalną efektywność. Ponadto, w branży telekomunikacyjnej powszechnie stosowane są standardy, takie jak IEC 60169-2, które definiują parametry techniczne gniazd oraz przewodów antenowych. Zastosowanie impedancji 75 Ω przyczynia się także do lepszego dopasowania z systemami przesyłowymi, co jest istotne w kontekście nowoczesnej telewizji wysokiej rozdzielczości i transmisji cyfrowej.

Pytanie 36

Jakiego typu kabel wykorzystuje się do przesyłania cyfrowych sygnałów audio zgodnie ze standardem TOSLINK?

A. Kabel światłowodowy

B. Kabel symetryczny

C. Kabel koncentryczny

D. Kabel skrętkowy

Odpowiedź 'światłowodowy' jest poprawna, ponieważ TOSLINK (Toshiba Link) to standard technologii audio, który pozwala na przesyłanie cyfrowych sygnałów audio za pomocą światłowodów. Kabel światłowodowy jest w stanie przesyłać dane szybko i z minimalnymi stratami sygnału, co czyni go idealnym rozwiązaniem w przypadku przesyłania audio wysokiej jakości, takiego jak dźwięk przestrzenny czy sygnał bezstratny. Przykłady zastosowania kabla TOSLINK obejmują połączenia między odtwarzaczami Blu-ray, telewizorami i systemami audio, co zapewnia czysty dźwięk. Dobre praktyki branżowe zalecają korzystanie z kabli światłowodowych w zastosowaniach, gdzie istotna jest jakość dźwięku oraz minimalizacja zakłóceń elektromagnetycznych. Dodatkowo, kable światłowodowe są odporne na wpływ zakłóceń zewnętrznych, co jest istotne w środowiskach z dużą ilością urządzeń elektronicznych.

Pytanie 37

Na rysunku pokazano zależność tłumienia od częstotliwości A=f(f) pewnego filtru. Jaki to rodzaj filtru?

A. Pasmowo-zaporowy.

B. Dolnoprzepustowy.

C. Górnoprzepustowy.

D. Pasmowo-przepustowy.

Odpowiedź "Dolnoprzepustowy" jest poprawna, ponieważ na przedstawionym wykresie widać, że tłumienie sygnałów maleje przy niskich częstotliwościach, a wzrasta w miarę zwiększania częstotliwości. Filtry dolnoprzepustowe są powszechnie stosowane w różnych aplikacjach inżynieryjnych, szczególnie w audio i telekomunikacji, gdzie istotne jest eliminowanie wyższych częstotliwości, które mogą wprowadzać szumy lub zakłócenia do sygnału. Przykładem zastosowania filtru dolnoprzepustowego jest jego użycie w systemach audio, gdzie często stosuje się go do eliminacji szumów wysokoczęstotliwościowych, co pozwala na uzyskanie czystszej jakości dźwięku. W praktyce, dobór odpowiednich parametrów filtru dolnoprzepustowego, takich jak częstotliwość odcięcia, jest kluczowy dla zapewnienia optymalnej jakości sygnału. Dobrze zaprojektowany filtr dolnoprzepustowy może znacząco poprawić wydajność systemu, co jest zgodne z najlepszymi praktykami w inżynierii sygnałów.

Pytanie 38

Jaką ilość energii wykorzystało urządzenie o mocy 150 W, działające przez 12 godzin?

A. 1,2 kWh

B. 1,8 kWh

C. 0,6 kWh

D. 0,18 kWh

Żeby obliczyć, ile energii zużywa jakieś urządzenie, trzeba użyć wzoru: energia (w kWh) to moc (w kW) razy czas (w h). Weźmy na przykład sprzęt o mocy 150 W. Najpierw musimy tę moc przeliczyć na kilowaty, co wychodzi nam 0,15 kW. Potem, gdy pomnożymy to przez czas pracy, czyli 12 godzin, mamy 0,15 kW razy 12 h, co daje 1,8 kWh. To ważne, bo takie obliczenia pomagają nam oszczędzać energię i lepiej zarządzać wydatkami na prąd. Jak dobrze rozumiemy, jak to wszystko działa, łatwiej planować, ile wydamy na rachunki oraz podejmować mądre decyzje, jeśli chodzi o kupno energooszczędnych sprzętów. W praktyce, te wszystkie liczby są też podstawą etykiet energetycznych, które pokazują, jak efektywne są urządzenia. Warto więc regularnie patrzeć na to, ile energii zużywamy, bo to nie tylko pomoże zaoszczędzić pieniądze, ale też zmniejszyć nasz wpływ na środowisko.

Pytanie 39

Która metoda naprawy uszkodzonego kabla antenowego zapewni wysoką jakość odbioru sygnału?

A. Połączenie kabla przy użyciu kostki do przewodów elektrycznych

B. Zlutowanie oraz zaizolowanie przewodu w miejscu uszkodzenia

C. Zainstalowanie złączek typu F i łącznika w miejscu awarii

D. Złączenie kabla przy pomocy tulejek zaciskowych

Jak dla mnie, zamontowanie w miejscu uszkodzenia złączek typu F oraz łącznika to naprawde najlepszy sposób na fix przerwanego kabla antenowego. Te złączki dają świetne ekranowanie i mają minimalne straty sygnału, co jest bardzo ważne w instalkach antenowych. Złączki typu F są szeroko stosowane w telekomunikacji, zwłaszcza w telewizji i systemach satelitarnych. Ich konstrukcja zapewnia stabilne połączenie, które nie jest podatne na różne zakłócenia, czy to elektromagnetyczne, czy fizyczne uszkodzenia. W profesjonalnych instalacjach często używa się ich, żeby utrzymać jakość sygnału i trwałość połączeń. Z tego co wiem, zgodnie z normami branżowymi, takie połączenia powinny być robione w sposób, który spełnia określone standardy. To wszystko zwiększa niezawodność transmisji, więc ryzyko utraty sygnału jest znacznie mniejsze. Daje to pewność, że urządzenia antenowe będą działać bez zarzutów.

Pytanie 40

Jaką rolę w urządzeniach elektronicznych pełni element przedstawiony na rysunku?

A. Falownika.

B. Stabilizatora.

C. Prostownika.

D. Generatora.

Element przedstawiony na zdjęciu to mostek prostowniczy, który pełni kluczową rolę w konwersji prądu przemiennego (AC) na prąd stały (DC). Prostownik jest niezbędny w wielu zastosowaniach elektronicznych, takich jak zasilacze, gdzie wymagana jest stabilizacja napięcia do zasilania różnorodnych komponentów elektronicznych. Mostek prostowniczy składa się z czterech diod, które umożliwiają przepływ prądu w jednym kierunku, eliminując negatywne efekty prądu przemiennego. Dzięki temu, urządzenia takie jak telewizory, komputery czy ładowarki akumulatorów, mogą funkcjonować właściwie, zapewniając nieprzerwaną i stabilną moc. Zastosowanie mostków prostowniczych zgodnie z normami IEC 61000-3-2, które dotyczą ograniczeń emisji harmonicznych, zapewnia wysoką efektywność energetyczną i minimalizuje zakłócenia w sieci elektrycznej. Umiejętność rozpoznawania i stosowania prostowników w projektach elektronicznych jest niezbędna dla każdego inżyniera oraz technika, co czyni tę wiedzę fundamentalną w dziedzinie elektroniki.
