Pytanie 1

W jakim celu nosi się opaskę antyelektrostatyczną na ręku podczas wymiany podzespołów lub układów scalonych w nowoczesnych urządzeniach elektronicznych?

A. Aby chronić montera przed porażeniem prądem elektrycznym z zasilenia urządzenia elektronicznego

B. Aby chronić układy scalone CMOS przed szkodliwym działaniem ładunków elektrostatycznych gromadzących się na ciele montera

C. Aby chronić układy scalone TTL przed niekorzystnym wpływem ładunków elektrostatycznych nagromadzonych na ciele montera

D. Aby zabezpieczyć montera przed szkodliwym działaniem ładunków elektrostatycznych nagromadzonych w urządzeniu

Opaska antyelektrostatyczna na rękę jest kluczowym elementem zabezpieczającym podczas pracy z delikatnymi komponentami elektronicznymi, szczególnie z układami scalonymi CMOS. Układy te są szczególnie wrażliwe na ładunki elektrostatyczne, które mogą powodować uszkodzenia, a nawet zniszczenie elementów. Opaska działa na zasadzie uziemienia ciała montera, co pozwala na rozproszenie nagromadzonych ładunków elektrostatycznych, eliminując ryzyko ich przekazania na wrażliwe komponenty. Przykładem praktycznego zastosowania opaski może być wymiana pamięci RAM czy procesora w komputerze stacjonarnym. W takich sytuacjach, nie tylko zapobiega się uszkodzeniu pojedynczych układów, ale także zwiększa się ogólną niezawodność urządzenia. Zgodnie z normami IPC (Institute for Interconnecting and Packaging Electronics), stosowanie opasek antyelektrostatycznych jest standardową procedurą w procesach montażu i serwisowania elektroniki, co dodatkowo podkreśla ich znaczenie w branży.

Pytanie 2

W przedsiębiorstwie zajmującym się produkcją układów elektronicznych złożono zamówienie na 20 sztuk pilotów telewizyjnych. Cena komponentów potrzebnych do zrealizowania jednego pilota wynosi 30 zł. Koszt pracy pracownika przy wytworzeniu jednego pilota to 10 zł. Jak będzie wyglądać całkowity koszt zamówienia po uwzględnieniu 5% zniżki?

A. 840 zł

B. 760 zł

C. 800 zł

D. 720 zł

Obliczenie całkowitego kosztu zamówienia 20 sztuk pilotów TV wymaga uwzględnienia kosztów elementów oraz kosztów robocizny. Koszt elementów dla jednego pilota wynosi 30 zł, co daje łącznie 600 zł za 20 sztuk (20 x 30 zł). Dodatkowo, koszt wykonania jednego pilota przez pracownika wynosi 10 zł, co przekłada się na 200 zł za 20 pilotów (20 x 10 zł). Zatem łączny koszt produkcji wynosi 800 zł (600 zł + 200 zł). Po zastosowaniu 5% rabatu, który wynosi 40 zł (5% z 800 zł), całkowity koszt zamówienia obniża się do 760 zł (800 zł - 40 zł). Tego rodzaju kalkulacja jest standardową praktyką w branży produkcyjnej, gdzie rabaty są często stosowane przy większych zamówieniach, co może znacznie wpłynąć na ostateczny koszt. Zrozumienie tych obliczeń jest kluczowe dla zarządzania kosztami oraz efektywności finansowej w firmach produkcyjnych.

Pytanie 3

Jakich bramek TTL należy użyć do bezpośredniego sterowania przekaźnika elektromechanicznego?

Przekaźnik zasilany jest napięciem stałym.

Dane cewki przekaźnika
Napięcie znamionowe V DC	Rezystancja cewki ±10% przy 20°C Ω	Roboczy zakres napięcia zasilania przy 20 °C V DC		Moc znamionowa mW
12	960	9	18	0,15

A. Z tranzystorami Schottky'ego.

B. Z układem Schmitta.

C. Z otwartym kolektorem.

D. Trójstanowych.

Wybór bramek TTL do sterowania przekaźnikiem elektromechanicznym powinien być przemyślany, ponieważ nie wszystkie z nich są przeznaczone do tego celu. Wiele osób myli różne rodzaje bramek, co prowadzi do nieprawidłowych wniosków. Na przykład, bramy z tranzystorami Schottky'ego, choć charakteryzujące się niskim spadkiem napięcia w stanie włączenia, nie są odpowiednie do bezpośredniego sterowania obciążeniami indukcyjnymi, jak przekaźniki. Przekaźnik wymaga pewnego poziomu napięcia do prawidłowego działania, a brama z tranzystorami Schottky'ego nie zapewnia wystarczającej mocy do jego załączenia. Podobnie, bramy trójstanowe, które są projektowane do pracy w trybie wysokiej, niskiej i trójstanowej, nie mają zdolności do zapewnienia odpowiedniego prądu do zasilania cewki przekaźnika. Użytkownicy mogą również mylić bramy z układem Schmitta z bramami otwartymi kolektorami, jednak bramy Schmitta są używane głównie do formowania sygnałów i zapewnienia ich stabilności, ale nie są przeznaczone do obciążeń indukcyjnych. Pomijanie tych różnic może prowadzić do awarii układów, a nawet do uszkodzenia komponentów. Kluczowym błędem jest zatem niewłaściwe zrozumienie zastosowania poszczególnych typów bramek logicznych w kontekście ich współpracy z obciążeniami, co jest fundamentalne w projektach automatyki i elektroniki.

Pytanie 4

W jakim czujniku do działania wykorzystuje się efekt zmiany pola magnetycznego?

A. Kontaktronowym

B. Pojemnościowym

C. Tensometrycznym

D. Bimetalicznym

Czujnik kontaktronowy wykorzystuje zjawisko zmiany pola magnetycznego do zadziałania, co jest kluczowe w jego działaniu. Kontaktrony składają się z dwóch metalowych styków zamkniętych w hermetycznej obudowie. Kiedy pole magnetyczne jest obecne, stykają się one, co powoduje zamknięcie obwodu elektrycznego. To zjawisko jest szeroko stosowane w automatyce budynkowej, systemach alarmowych oraz w różnych czujnikach i przełącznikach. Przykładem zastosowania kontaktronów jest detekcja otwarcia drzwi i okien w systemach zabezpieczeń, gdzie obecność lub brak pola magnetycznego sygnalizuje stan zamknięcia lub otwarcia. Warto również zaznaczyć, że czujniki te są preferowane ze względu na swoją niezawodność, długą żywotność oraz odporność na warunki zewnętrzne, co czyni je zgodnymi z normami ISO w zakresie jakości i trwałości urządzeń elektronicznych.

Pytanie 5

Na rysunku przedstawiono symbol

A. tranzystora unipolarnego.

B. diody prostowniczej.

C. tranzystora bipolarnego.

D. tyrystora symetrycznego.

Symbol na rysunku przedstawia tranzystor unipolarny, znany również jako tranzystor polowy (FET). Kluczowym elementem jego budowy są trzy terminale: bramka (G), źródło (S) oraz dren (D). W odróżnieniu od tranzystorów bipolarności, które wymagają prądu do sterowania, tranzystory unipolarne wykorzystują pole elektryczne, co pozwala na osiągnięcie większej szybkości przełączania oraz mniejszych strat energii. W praktyce, tranzystory unipolarne są szeroko stosowane w układach analogowych i cyfrowych, w tym w aplikacjach takich jak wzmacniacze operacyjne, układy logiczne oraz w systemach zasilania. Ich zastosowanie w technologii scalonej i w elektronice mocy ma ogromne znaczenie, ponieważ pozwala na miniaturyzację urządzeń oraz zwiększenie ich wydajności. Zgodnie z aktualnymi standardami branżowymi, projektując układy elektroniczne, warto uwzględnić wybór odpowiedniego tranzystora unipolarnego w celu optymalizacji parametrów pracy, takich jak prędkość, moc i efektywność energetyczna.

Pytanie 6

Podczas zdejmowania charakterystyki pasma przenoszenia filtrów wyniki zanotowano w poniższej tabeli. Jakiego rodzaju filtr był badany, jeżeli napięcie wejściowe wynosiło 2 V?

U_wyj=2 V
f	1 Hz	10 Hz	100 Hz	1 kHz	10 kHz	100 kHz	1 MHz
U_wyj	0,1 V	0,2 V	0,2 V	1,5 V	1,9 V	2 V	2 V

A. Górnoprzepustowy.

B. Dolnoprzepustowy.

C. Środkowozaporowy.

D. Środkowoprzepustowy.

Odpowiedź "Górnoprzepustowy" jest poprawna, ponieważ analizując dane z tabeli, zauważamy, że napięcie wyjściowe (Uwyj) zbliża się do napięcia wejściowego (Uwe=2V) przy wysokich częstotliwościach, co jest kluczowym wskaźnikiem dla filtrów górnoprzepustowych. Tego rodzaju filtry pozwalają na przepuszczanie sygnałów o wysokich częstotliwościach, podczas gdy sygnały o niskich częstotliwościach są tłumione. W praktyce, filtry górnoprzepustowe są szeroko stosowane w różnych aplikacjach, takich jak systemy audio, gdzie eliminują niskie tony, pozwalając na klarowność dźwięku. Także w telekomunikacji, filtry te są wykorzystywane do eliminacji zakłóceń w sygnałach wysokiej częstotliwości. Architektura takich filtrów często wykorzystuje elementy pasywne, takie jak kondensatory i cewki, oraz może być projektowana zgodnie z normami IEEE, co zapewnia ich funkcjonalność oraz zgodność z zasadami inżynieryjnymi. Warto również zwrócić uwagę na różne topologie filtrów górnoprzepustowych, które mogą być dostosowane do specyficznych potrzeb aplikacji, co jest zgodne z najlepszymi praktykami w dziedzinie inżynierii elektronicznej.

Pytanie 7

Urządzenie przedstawione na zdjęciu to

A. zwrotnica antenowa 4-wejściowa.

B. antena WLAN.

C. konwerter OUATRO.

D. wzmacniacz 4-kanałowy.

Urządzenie przedstawione na zdjęciu to konwerter OUATRO, który odgrywa kluczową rolę w systemach satelitarnych, umożliwiając odbiór sygnału z wielu satelit i ich przesył do jednego kabla koncentrycznego. Konwerter OUATRO charakteryzuje się czterema wyjściami, co pozwala na jednoczesne przesyłanie sygnałów z różnych satelit. Jest to szczególnie istotne w przypadku multiswitchy, które rozdzielają sygnał do wielu odbiorników. W praktyce konwerter ten jest idealny dla systemów, gdzie wymagane jest jednoczesne korzystanie z sygnałów z różnych źródeł, co jest typowe dla instalacji w domach i budynkach wielorodzinnych. Zastosowanie odpowiedniego konwertera, takiego jak OUATRO, zwiększa efektywność odbioru sygnału i zapewnia lepszą jakość transmisji. W kontekście branżowych standardów, ważne jest, aby instalacje satelitarne były zgodne z normami, co wpływa na ich niezawodność i wydajność. Dlatego też wybór konwertera odpowiedniego typu jest kluczowy dla uzyskania optymalnych wyników w systemie satelitarnym.

Pytanie 8

Który amperomierz powinien być użyty do zmierzenia natężenia prądu 0,5 A przepływającego przez czujnik o rezystancji wyjściowej w przybliżeniu 100 Ω, aby pomiar był jak najbardziej precyzyjny?

A. Analogowy na zakresie I = 10 A i RWE = 50 Ω

B. Cyfrowy na zakresie I = 1 A i RWE = 5 Ω

C. Analogowy na zakresie I = 1 A i RWE = 50 Ω

D. Cyfrowy na zakresie I = 10 A i RWE = 5 Ω

Jeśli wybierzesz złe amperomierze, możesz się mocno rozczarować co do dokładności. Na przykład, analogowy amperomierz na 10 A z RWE 50 Ω, chociaż może działać, nie jest najlepszy w tej sytuacji. Z takim dużym zakresem, pomiar 0,5 A to praktycznie nic, a to może wprowadzać spore błędy. Do tego ten wysoki RWE wprowadza dodatkowy opór, a to znowu zmniejsza dokładność pomiarów, zwłaszcza przy czujniku 100 Ω. A co do cyfrowego amperomierza na 10 A z RWE 5 Ω – też nie jest to najlepszy wybór, bo przy dużym zakresie wiadomo, że pomiary małych prądów będą mniej dokładne. Przy czujniku o rezystancji 100 Ω ten dodatkowy opór zmienia charakterystykę obwodu, co prowadzi do niepewnych wyników. Często ludzie myślą, że większy zakres to lepsza dokładność, ale to nie zawsze prawda, szczególnie przy pomiarach blisko dolnej granicy zakresu. Więc fajnie jest wybierać narzędzia pomiarowe blisko mierzonych wartości, bo to naprawdę zwiększa dokładność.

Pytanie 9

Nieopisane elementy pętli PLL, przedstawionej na schemacie, pełnią funkcję

A. filtru górnoprzepustowego i dzielnika napięcia.

B. preskalera i detektora AM.

C. detektora częstotliwości i detektora fazy.

D. filtru dolnoprzepustowego i generatora strojonego napięciem.

W pętli PLL (Phase-Locked Loop) mamy kilka ważnych elementów, które naprawdę mają kluczowe znaczenie. Filtr dolnoprzepustowy to jakby taki "przyjaciel", który wygładza sygnał wyjściowy z detektora fazy. Dzięki niemu pozbywamy się tych niechcianych, wysokoczęstotliwościowych zakłóceń, więc nasz sygnał jest dużo czystszy i bardziej klarowny. Potem mamy generator strojony napięciem, znany jako VCO, który produkuje sygnał o częstotliwości zmieniającej się w zależności od napięcia. To dzięki temu PLL może dostosować się do sygnału wejściowego. To jest mega ważne w różnych zastosowaniach, na przykład w systemach komunikacyjnych, gdzie synchronizacja zegarów jest kluczowa. Generalnie, wiedza na temat tych elementów to podstawa dla każdego inżyniera, który chce tworzyć nowoczesne systemy RF i działać w telekomunikacji.

Pytanie 10

Jednym z komponentów urządzenia elektronicznego jest rezystor o wartości rezystancji 1 kΩ i mocy 1 W. Jeśli brakuje elementu o tych parametrach, można go zastąpić rezystorem

A. o niższej rezystancji i tej samej mocy

B. o identycznej rezystancji i niższej mocy

C. o identycznej rezystancji i wyższej mocy

D. o wyższej rezystancji i tej samej mocy

Wybór rezystora o mniejszej rezystancji i tej samej mocy jest nieprawidłowy, ponieważ zmiana rezystancji w obwodzie wprowadza inne parametry do działania układu. Zmniejszenie rezystancji spowoduje wzrost prądu zgodnie z prawem Ohma, co może prowadzić do przeciążenia pozostałych elementów obwodu, a także spalić nowy rezystor, jeśli nie jest on odpowiednio dobrany do wymagań. Wybór rezystora o takiej samej rezystancji, ale mniejszej mocy, również jest błędny, ponieważ rezystor o mniejszej mocy nie będzie w stanie pracować w warunkach, które byłyby akceptowane dla oryginalnego elementu. Może to prowadzić do przegrzania i uszkodzenia rezystora. Wybór rezystora o większej rezystancji i tej samej mocy jest także niewłaściwy, gdyż zwiększenie rezystancji zmieni całkowity prąd w obwodzie, co z kolei wpłynie na działanie pozostałych komponentów. Takie podejście często wynika z niepełnego zrozumienia zasad działania obwodów elektrycznych oraz mechanizmów odpowiedzialnych za prąd i napięcie. Dlatego ważne jest, aby przy wyborze komponentów zawsze kierować się nie tylko ich rezystancją, ale także mocą, aby zapewnić pełną kompatybilność w obwodzie.

Pytanie 11

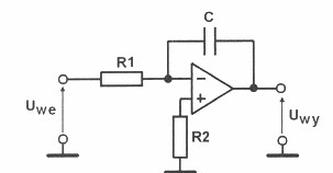

Przedstawiony schemat ideowy dotyczy

A. układu całkującego.

B. klucza prądowego.

C. detektora przejścia.

D. ogranicznika napięcia.

Poprawna odpowiedź to układ całkujący. Schemat przedstawia typowy układ z operacyjnym wzmacniaczem, w którym kondensator C znajduje się w pętli sprzężenia zwrotnego. Taka konfiguracja jest charakterystyczna dla układów całkujących, które mają za zadanie integrację sygnału wejściowego w czasie. W praktyce oznacza to, że na wyjściu uzyskujemy sygnał, którego wartość jest proporcjonalna do całki sygnału wejściowego. Układy całkujące są powszechnie stosowane w aplikacjach takich jak analogowe przetwarzanie sygnału, kontrola procesów przemysłowych czy w systemach automatyki. W kontekście standardów branżowych, projektując układy całkujące, należy uwzględniać parametry takie jak stabilność, pasmo przenoszenia oraz odpowiedź czasową, co jest ważne dla zapewnienia ich poprawnego funkcjonowania. Znajomość tych zasad jest niezbędna dla inżynierów pracujących w obszarze elektroniki i automatyki.

Pytanie 12

Na rysunku przedstawiono element służący do elektrycznego łączenia przewodów w instalacjach elektronicznych. Jest to złączka instalacyjna

A. bezśrubowa wciskowa 4-polowa.

B. śrubowa 5-polowa.

C. śrubowa 4-polowa.

D. bezśrubowa wciskowa 5-polowa.

Poprawna odpowiedź to złączka bezśrubowa wciskowa 4-polowa. Na przedstawionym rysunku widoczne są cztery miejsca na przewody, co wskazuje na jej 4-polowy charakter. Złączki bezśrubowe są popularne w instalacjach elektronicznych, ponieważ pozwalają na szybkie i łatwe połączenie przewodów bez potrzeby użycia narzędzi, co jest praktyczne w wielu zastosowaniach, takich jak instalacje oświetleniowe czy zasilające. W przypadku złączek bezśrubowych, przewody są po prostu wciskane w odpowiednie otwory, co sprawia, że montaż jest nie tylko szybki, ale także bezpieczny. Standardy branżowe, takie jak IEC 60998, promują stosowanie podobnych rozwiązań w instalacjach, co przyczynia się do zwiększenia efektywności i oszczędności czasu pracy. Złączki te są także dobrze oceniane pod kątem niezawodności i łatwości eksploatacji, dlatego są powszechnie stosowane przez profesjonalnych elektryków oraz w projektach DIY.

Pytanie 13

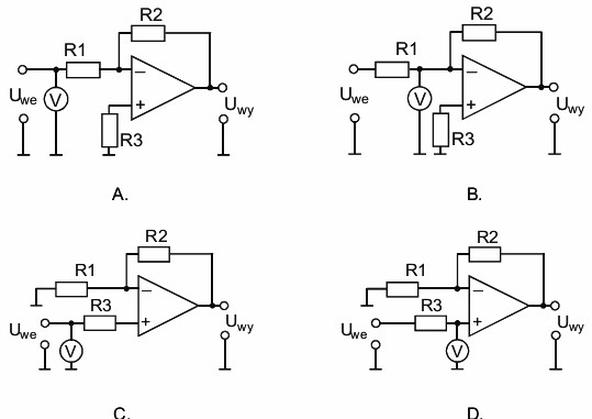

Na którym z przedstawionych schematów układów ze wzmacniaczem operacyjnym, pracującym z wejściem nieodwracającym, sposób włączenia woltomierza do układu, pozwala zmierzyć napięcie wejściowe U_we?

A. A.

B. B.

C. D.

D. C.

Podłączenie woltomierza do układów przedstawionych w innych schematach (A, B, D) prowadzi do błędnych pomiarów napięcia wejściowego. W schematach A i B, woltomierz jest podłączony do układów wzmacniaczy odwracających, co oznacza, że mierzone napięcie Uwe jest w rzeczywistości napięciem wyjściowym wzmacniacza, a nie napięciem wejściowym. W takich konfiguracjach, podłączenie woltomierza wpływa na działanie wzmacniacza operacyjnego, co może prowadzić do zniekształceń pomiaru. W schemacie D, woltomierz mierzy napięcie, które jest pomniejszone o spadek na rezystorze R3, co również nie pozwala na uzyskanie prawidłowego wartości napięcia wejściowego. Typowym błędem myślowym jest założenie, że podłączenie woltomierza do dowolnego punktu w układzie da nam poprawne wartości. Kluczowe jest, aby zrozumieć zasady działania wzmacniaczy operacyjnych i ich wpływ na pomiary. W praktyce, pomiar napięcia powinien być przeprowadzany w taki sposób, aby nie zakłócać pracy układu, co podkreśla znaczenie właściwego doboru punktu pomiarowego w analizowanych schematach.

Pytanie 14

Jaki jest zakres regulacji dzielnika napięcia, którego schemat przedstawiono na rysunku?

A. UWY = (5 do 15) V

B. UWY = (5 do 10) V

C. UWY = (15 do 25) V

D. UWY = (10 do 15) V

Wybór odpowiedzi, która wskazuje na szerszy zakres regulacji, jak "UWY = (10 do 15) V" lub "UWY = (15 do 25) V", wynika z błędnej interpretacji działania dzielnika napięcia. Odpowiedzi te sugerują, że napięcie wyjściowe może osiągać wartości poza rzeczywistym zakresem działania układu. Kluczowym błędem w tym myśleniu jest niezrozumienie zasady dzielnika napięcia, który dzieli napięcie wejściowe w proporcjonalny sposób zgodnie z wartościami rezystorów. Ponadto, odpowiedzi takie jak "UWY = (5 do 10) V" również nie uwzględniają możliwości osiągnięcia maksymalnego napięcia 15 V. W praktyce, dobór wartości rezystorów oraz ich układ ma fundamentalne znaczenie dla uzyskania oczekiwanego zakresu napięcia. Niezrozumienie tych zasad prowadzi do błędnych wniosków i może skutkować niewłaściwym projektowaniem obwodów elektronicznych. Warto również zwrócić uwagę, że w zastosowaniach inżynieryjnych, precyzyjne obliczenia oraz zrozumienie parametrów komponentów są kluczowe, aby uniknąć problemów z kompatybilnością i funkcjonalnością urządzeń.

Pytanie 15

Który układ cyfrowy należy wykorzystać do konwersji kodu BCD na kod dla wyświetlacza siedmiosegmentowego?

A. Dekoder

B. Koder

C. Transkoder

D. Enkoder

Transkoder to taki sprytny układ cyfrowy, który pomaga zamieniać dane z jednego formatu na inny. W naszym przypadku chodzi o konwersję kodu BCD, czyli Binary-Coded Decimal, na kod dla wyświetlacza siedmiosegmentowego. W BCD każda cyfra dziesiętna jest przedstawiona w postaci binarnej, co oznacza, że do jej zapisania potrzebujemy czterech bitów. Wyświetlacze siedmiosegmentowe muszą z kolei wiedzieć, które segmenty zapalić, żeby pokazać odpowiednią cyfrę od 0 do 9. Transkoder robi właśnie to - bierze dane w kodzie BCD i generuje sygnały, które zapalają odpowiednie segmenty od A do G oraz punkt. Można go spotkać w różnych urządzeniach, na przykład w cyfrowych zegarach, gdzie czas musi być wyświetlany tak, żeby każdy mógł go łatwo odczytać. Używanie transkoderów to standard w elektronice, niezależnie czy w przemyśle, czy w produkcie dla konsumenta. Jak widać, są one naprawdę przydatne i często znaleźć je można w układach scalonych, co sprawia, że mniej miejsca zajmują na płytce drukowanej.

Pytanie 16

Po uruchomieniu regulowanego zasilacza laboratoryjnego zauważono, że urządzenie nie funkcjonuje, a wskaźnik (dioda LED) nie jest aktywowany. Sprawdzono stan gniazda, do którego podłączono zasilacz i nie wykryto w nim uszkodzeń. Proces lokalizacji awarii w zasilaczu należy rozpocząć od weryfikacji

A. bezpiecznika aparatowego

B. prostownika

C. dioda elektroluminescencyjna

D. podzespołów pasywnych

Bezpiecznik aparatu to taki kluczowy element, który chroni obwody elektryczne przed zbyt dużym prądem. To ważne, bo jak prąd jest za wysoki, to może zniszczyć różne części w układzie. Gdy korzystasz z laboratoryjnego zasilacza regulowanego i zauważysz, że dioda LED nie świeci, a gniazdo zasilające działa normalnie, to pierwszą rzeczą, którą warto sprawdzić, jest bezpiecznik. Jeśli jest przepalony, to zasilacz w ogóle nie będzie działał, co może być frustrujące. Regularne sprawdzanie bezpieczników i ich wymiana na właściwe wartości to dobra praktyka, żeby sprzęt działał bez problemu. A jak już znajdziesz uszkodzony bezpiecznik, to pamiętaj, żeby go wymienić z zachowaniem zasad bezpieczeństwa. Warto też zapisywać, kiedy i co się wymienia, bo to pomaga w lepszym zarządzaniu sprzętem elektronicznym.

Pytanie 17

Jak wpłynie zwiększenie wartości pojemności C na parametry pracy filtra górnoprzepustowego?

A. Przesunięcie fazowe nie zmieni się.

B. Dolna częstotliwość graniczna nie zmieni się.

C. Zmniejszy się dolna częstotliwość graniczna.

D. Wzrośnie dolna częstotliwość graniczna.

Odpowiedzi sugerujące, iż zwiększenie pojemności C może prowadzić do wzrostu dolnej częstotliwości granicznej lub jej braku zmiany, opierają się na błędnym zrozumieniu działania filtrów górnoprzepustowych. Dolna częstotliwość graniczna jest ściśle związana z pojemnością oraz rezystancją w układzie, co oznacza, że jakiekolwiek zmiany w tych parametrach mają bezpośredni wpływ na charakterystykę filtra. Wysunięcie wniosku, że dolna częstotliwość graniczna wzrośnie, świadczy o pominięciu kluczowego aspektu relacji między pojemnością a częstotliwością. To podejście jest typowym błędem myślowym, gdzie ignorowany jest wpływ zmiany jednego z elementów obwodu na całość. Dodatkowo, myślenie, że przesunięcie fazowe nie zmieni się przy zwiększonej pojemności, opiera się na niewłaściwym pojmowaniu dynamiki układów elektronicznych. Każda modyfikacja w parametrach układu, w tym pojemności, wpływa na odpowiedź fazową, co może skutkować zniekształceniem sygnału. W praktyce, projektanci układów muszą uważnie analizować wpływ zmiennych na działanie filtrów, aby uniknąć niepożądanych efektów w zastosowaniach audio, telekomunikacyjnych czy innych systemach wymagających precyzyjnego przetwarzania sygnałów. Zrozumienie tych zależności jest kluczowe dla inżynierów elektroniki i stanowi podstawę dla efektywnego projektowania obwodów elektronicznych.

Pytanie 18

W oscyloskopie dwukanałowym do wejścia CH-B podłączono sygnał o znanej częstotliwości, natomiast do wejścia CH-A sygnał, który jest przedmiotem analizy. W jaki sposób należy ustawić oscyloskop, aby korzystając z krzywych Lissajous, oszacować częstotliwość sygnału analizowanego?

A. DUAL

B. X-Y

C. SINGLE

D. ADD

Tryb X-Y w oscyloskopie to naprawdę ważna sprawa, jeśli chodzi o analizowanie krzywych Lissajous. Dzięki temu można wyświetlać dwa sygnały jednocześnie. Gdy podłączysz sygnał o znanej częstotliwości do CH-B, a ten badany do CH-A, to przestawienie oscyloskopu w tryb X-Y pozwala zobaczyć, jak te sygnały się mają do siebie. Krzywe Lissajous są super do określania, jak częstotliwości i fazy sygnałów się między sobą porównują. Na przykład, jak masz sygnał referencyjny o częstotliwości 1 kHz, a badany o 2 kHz, to krzywa Lissajous będzie miała taki charakterystyczny kształt, który mówi, że sygnał badany jest w jakichś relacjach z referencyjnym. Jak się pracuje w laboratorium elektroniki czy inżynierii, to te analizy są na porządku dziennym. Warto mieć to na uwadze podczas pracy z oscyloskopem.

Pytanie 19

Urządzenie przedstawione na zdjęciu to

A. listwa zaciskowa.

B. czujka liniowa.

C. czujka kontaktronowa.

D. przekaźnik pomocniczy.

W przypadku błędnych odpowiedzi ważne jest zrozumienie, dlaczego wskazane urządzenia nie są czujkami kontaktronowymi. Czujka liniowa, na przykład, jest używana w zupełnie innym kontekście - zazwyczaj monitoruje większe obszary i działa na zasadzie detekcji ruchu w określonym zakresie, co różni się od specyficznej funkcji czujki kontaktronowej. Listwa zaciskowa, z kolei, to urządzenie stosowane do łączenia przewodów elektrycznych, a nie do wykrywania stanu zamknięcia drzwi czy okien. To podejście do bezpieczeństwa jest całkowicie odmienne od tego, które oferuje czujka kontaktronowa. Przekaźnik pomocniczy, chociaż może być częścią systemu alarmowego, pełni zupełnie inną rolę, odpowiadając za przekazywanie sygnałów elektrycznych pomiędzy obwodami. Typowym błędem myślowym jest zatem mylenie funkcji i zastosowania poszczególnych komponentów systemów zabezpieczeń. Każde z wymienionych urządzeń ma swoje specyficzne zastosowanie, a ich niewłaściwe przypisanie do roli czujki kontaktronowej prowadzi do nieporozumień. Aby uniknąć takich błędów, warto zapoznać się z charakterystyką każdego z tych urządzeń oraz ich rolą w systemach zabezpieczeń, co w konsekwencji pozwoli na lepsze dobieranie elementów systemu ochrony.

Pytanie 20

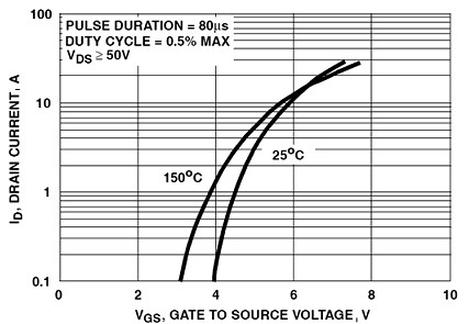

Na rysunku przedstawiono charakterystykę przejściową

A. tranzystora bipolarnego PNP.

B. tyrystora dwukierunkowego.

C. diody prostowniczej.

D. tranzystora z izolowaną bramką.

Jak się przyjrzymy innym odpowiedziom, to widać, że każda z nich dotyczy innego typu elementu półprzewodnikowego, a to nie pasuje do tej charakterystyki, którą mieliśmy. Tranzystory bipolarne PNP działają trochę na innych zasadach i mają inne zjawiska związane z prądem bazy. Ich wykresy prądowe nie wyglądają jak ten, który widzieliśmy. Co do tyrystora dwukierunkowego, to jego praca opiera się na przełączaniu, co też nie pasuje do tej charakterystyki napięcia bramka-źródło i dlatego ta odpowiedź odpada. Diody prostownicze z kolei działają na zasadzie przewodzenia jednokierunkowego, więc też nie możemy mówić o ich prądzie w kontekście bramki. Błędne zrozumienie charakterystyk przejściowych tych elementów może stwarzać problemy przy projektowaniu układów elektronicznych, zwłaszcza w systemach zasilania. Dlatego warto, żeby inżynierowie mieli mocne podstawy teoretyczne i praktyczne dotyczące półprzewodników, bo to pomoże uniknąć nieporozumień, które mogą prowadzić do problemów z wydajnością. Rozpoznawanie różnych charakterystyk przejściowych to klucz do skutecznego projektowania systemów elektronicznych, co jest zgodne z dobrymi praktykami w branży.

Pytanie 21

Jakie oznaczenie skrótowe stosuje się dla komponentów obwodów elektronicznych, które są przeznaczone do montażu powierzchniowego w drukowanych płytkach?

A. CCD

B. SSD

C. LCD

D. SMD

Skrót SMD oznacza 'Surface Mount Device', czyli elementy elektroniczne przeznaczone do montażu powierzchniowego. Technologia SMD zrewolucjonizowała produkcję elektroniki, umożliwiając miniaturyzację układów i zwiększenie gęstości montażu. Elementy SMD są montowane bezpośrednio na powierzchni płytki drukowanej (PCB), co eliminuje potrzebę wiercenia otworów, jak ma to miejsce w przypadku tradycyjnych komponentów przewlekanych. Dzięki temu, płytki PCB mogą być cieńsze, co jest kluczowe w nowoczesnych urządzeniach, takich jak smartfony, laptopy i urządzenia IoT. W branży elektronicznej standardy IPC (Institute for Printed Circuits) promują zasady projektowania i montażu elementów SMD, co zapewnia wysoką jakość i niezawodność produktów. Dodatkowo, stosowanie SMD przyczynia się do zwiększenia efektywności produkcji, ponieważ automatyzacja montażu pozwala na szybsze i tańsze wytwarzanie. Elementy te są również dostępne w różnych rozmiarach, co daje inżynierom dużo swobody w projektowaniu obwodów.

Pytanie 22

Na który parametr generatora fali prostokątnej, którego schemat przedstawiono na rysunku, mają wpływ elementy R2 i C2?

A. Na poziom napięcia fali prostokątnej.

B. Na poziom składowej stałej przebiegu.

C. Na czas trwania stanu wysokiego.

D. Na czas trwania stanu niskiego.

Wybór odpowiedzi, która uznaje, że elementy R2 i C2 wpływają na czas trwania stanu niskiego, może wynikać z mylnego zrozumienia funkcji tych elementów w układzie generatora fali prostokątnej. Kluczowym aspektem działania takiego układu jest to, że elementy R2 i C2 są odpowiedzialne za ładowanie kondensatora, co ma bezpośredni wpływ na czas trwania stanu wysokiego, a nie niskiego. Czas trwania stanu niskiego jest z kolei określany przez inne parametry układu, w tym wartości innych elementów, jak opornik R1 i ewentualnie dodatkowe kondensatory, które mogą być włączone w obwód. Niepoprawne podejście do analizy działania przerzutnika Schmitta, który jest używany w tym układzie, prowadzi do błędnych wniosków. Warto zrozumieć, że czas trwania stanu niskiego oraz stanu wysokiego są skorelowane z parametrami czasowymi, ale to właśnie elementy R2 i C2 bezpośrednio determinują czas ładowania, a tym samym czas stanu wysokiego. Tego rodzaju mylne koncepcje mogą wynikać z nieprecyzyjnego rozumienia podstawowych zasad działania układów elektronicznych, co jest kluczowe dla skutecznego projektowania i analizy systemów cyfrowych. Zgłębiając temat, warto zwrócić uwagę na rolę obu stanów w kontekście sygnałów cyfrowych oraz ich zachowania w różnych warunkach operacyjnych.

Pytanie 23

Który układ scalony, po podłączeniu odpowiednich elementów zewnętrznych, staje się generatorem impulsów prostokątnych?

A. NE555

B. Z80

C. SN74151

D. UL7805

Układ scalony NE555 jest niezwykle popularnym generatorem impulsów prostokątnych, szeroko stosowanym w różnych aplikacjach elektronicznych. Po dołączeniu odpowiednich elementów zewnętrznych, takich jak rezystory i kondensatory, NE555 może pracować w trybie astabilnym, co oznacza, że generuje ciąg impulsów prostokątnych o określonej częstotliwości. Przykładem zastosowania tego układu jest tworzenie sygnałów zegarowych w systemach cyfrowych, a także w aplikacjach związanych z automatyzacją, gdzie wymagana jest synchronizacja procesów. NE555 jest także wykorzystywany w projektach hobbystycznych, takich jak generatory tonów w zabawkach lub alarmach. Warto zauważyć, że NE555 jest zgodny z wieloma standardami branżowymi, co czyni go wszechstronnym narzędziem w inżynierii elektroniki. Prawidłowe dobieranie wartości elementów zewnętrznych pozwala na precyzyjne dostosowanie parametrów pracy układu, co jest kluczowe w projektowaniu systemów elektronicznych.

Pytanie 24

Podstawowym zadaniem zastosowania optoizolacji pomiędzy obwodami elektronicznymi jest

A. dopasowanie impedancji obwodów elektronicznych

B. dopasowanie poziomów napięć między obwodami elektronicznymi

C. galwaniczne oddzielenie obwodów elektronicznych

D. zwiększenie wydolności wyjściowej obwodu elektronicznego

Głównym powodem, dla którego używamy optoizolacji w układach elektronicznych, jest to, żeby odseparować je galwanicznie. To naprawdę podnosi bezpieczeństwo i niezawodność naszych systemów. Optoizolatory, jak fotodiody czy fototranzystory, umożliwiają przesyłanie sygnałów bez fizycznego połączenia elektrycznego, co jest super praktyczne. Dzięki temu, różnice w napięciu i prądzie w poszczególnych układach mogą być skutecznie izolowane. Dobrym przykładem może być użycie optoizolacji w interfejsach między mikrokontrolerami a zewnętrznymi urządzeniami, na przykład przekaźnikami - one często działają na wyższych napięciach. Możemy też zauważyć, że normy, takie jak IEC 61131-2, mówią, że optoizolacja powinna być stosowana w systemach automatyki przemysłowej, żeby chronić przed przepięciami i minimalizować ryzyko uszkodzeń delikatnych podzespołów. A co najważniejsze, optoizolacja pomaga też wyeliminować pętlę masy, co chroni przed zakłóceniami i błędami w przesyłaniu sygnałów. Dlatego jest to naprawdę ważne przy projektowaniu niezawodnych układów elektronicznych.

Pytanie 25

W instrukcji technicznej zasilacza impulsowego podano, że amplituda napięcia wyjściowego nie przekracza 50 mVpp. Co oznacza, że wartość nieprzekraczająca 50 mV to

A. maksymalna wartość napięcia tętnień

B. międzyszczytowa wartość napięcia tętnień

C. skuteczna wartość napięcia tętnień

D. średnia wartość napięcia tętnień

Odpowiedź dotycząca międzyszczytowej wartości napięcia tętnień jest poprawna, gdyż odnosi się ona do analizy sygnałów zmiennych w zasilaczach impulsowych. Międzyszczytowa wartość tętnień, oznaczająca różnicę między maksymalnym a minimalnym napięciem w jednym cyklu, jest kluczowym parametrem w ocenie jakości zasilania. Tętnienia napięcia wyjściowego są istotne, ponieważ mogą wpływać na stabilność pracy różnych komponentów elektronicznych. Zgodnie ze standardami, takimi jak IEC 61000-3-2, kontrola tętnień jest niezbędna dla zapewnienia zgodności z normami elektromagnetycznymi. Przykładem zastosowania tej wiedzy jest zaprojektowanie zasilacza do urządzeń audio, gdzie niskie tętnienia są kluczowe dla eliminacji zakłóceń, co przekłada się na lepszą jakość dźwięku. W praktyce, projektanci zasilaczy stosują różne techniki filtrowania, aby uzyskać jak najniższe wartości międzyszczytowe, co jest istotne dla poprawnego działania odbiorników elektronicznych.

Pytanie 26

Na podstawie zawartego w dokumentacji schematu połączeń elementów określ pojemność i napięcie znamionowe kondensatora C118.

A. 33 nF, 63 V

B. 33 nF, 630 V

C. 100 µF, 100 V

D. 100 µF, 10 V

Odpowiedź '100 µF, 100 V' jest poprawna, ponieważ na schemacie połączeń kondensator C118 jest wyraźnie oznaczony tymi wartościami. Pojemność 100 µF wskazuje na zdolność kondensatora do magazynowania energii elektrycznej, co jest kluczowe w aplikacjach, w których wymagane są duże pojemności, jak w zasilaczach czy układach filtrujących. Napięcie znamionowe 100 V oznacza maksymalne napięcie, które może być bezpiecznie przyłożone do kondensatora bez ryzyka uszkodzenia. Używanie kondensatorów o odpowiednich parametrach jest kluczowe dla zapewnienia stabilności i niezawodności układów elektronicznych. Na przykład, w zasilaczach impulsowych, stosowanie kondensatorów o wysokiej pojemności i odpowiednim napięciu pozwala na wygładzanie szumów i stabilizowanie napięcia wyjściowego. Zgodność z parametrami kondensatora z dokumentacją techniczną gwarantuje, że urządzenie będzie działało zgodnie z przewidywaniami projektantów.

Pytanie 27

Gdy w wzmacniaczu użyjemy ujemnego sprzężenia zwrotnego równoległego o charakterze napięciowym, to wzmocnienie

A. napięciowe zostanie niezmienne

B. prądowe pozostanie na tym samym poziomie

C. napięciowe wzrośnie

D. napięciowe zmniejszy się

Rozważając inne odpowiedzi, należy zwrócić uwagę na koncepcje związane z działaniem sprzężenia zwrotnego. Przykładowo, stwierdzenie, że wzmocnienie prądowe będzie stałe, jest mylnym podejściem, ponieważ ujemne sprzężenie zwrotne wpływa przede wszystkim na wzmocnienie napięciowe, a nie prądowe. Wzmocnienie prądowe może się zmieniać w zależności od obciążenia i warunków pracy wzmacniacza. Z kolei wskazanie, że napięciowe wzrośnie, jest błędne, ponieważ zastosowanie ujemnego sprzężenia zwrotnego ma na celu redukcję wzmocnienia, a nie jego zwiększenie. Stabilizacja wzmocnienia wiąże się z efektem ograniczenia wzmocnienia do wartości określającej funkcjonalność wzmacniacza, co z kolei zapobiega nieliniowości w jego działaniu. Odpowiedzi sugerujące, że napięciowe może zmaleć, także są nieprawidłowe, gdyż wzmocnienie napięciowe nie maleje w wyniku wprowadzenia sprzężenia zwrotnego, ale stabilizuje się na określonym poziomie. Błędne przekonania w tej kwestii często wynikają z braku zrozumienia mechanizmów działania sprzężenia zwrotnego oraz ich wpływu na parametry wzmacniacza. Wzmacniacze, w których zastosowano odpowiednią konfigurację sprzężenia zwrotnego ujemnego, są projektowane zgodnie z najlepszymi praktykami inżynieryjnymi, co pozwala na uzyskanie wysokiej jakości sygnału przy jednoczesnym unikaniu zniekształceń.

Pytanie 28

Który przewód służy do podłączenia głośników do wyjść audio wzmacniacza?

A. C.

B. A.

C. B.

D. D.

Przewód oznaczony literą C to przewód głośnikowy, który jest kluczowym elementem w systemach audio. Jego główną funkcją jest przesyłanie sygnałów audio z wyjścia wzmacniacza do głośników. W odróżnieniu od innych typów przewodów, przewody głośnikowe charakteryzują się większym przekrojem, co pozwala na transfer większej mocy bez znaczących strat. W standardowej instalacji audio wykorzystuje się przewody o średnicy od 0,75 mm² do 2,5 mm², w zależności od mocy wzmacniacza oraz długości przewodu. Ważne jest, aby stosować przewody o odpowiedniej jakości, które są odporne na zakłócenia elektromagnetyczne, co ma kluczowe znaczenie dla jakości dźwięku. Przykładem zastosowania przewodów głośnikowych jest ich użycie w systemach kina domowego, gdzie zapewniają one prawidłowe przesyłanie sygnału do głośników, co wpływa na ogólną jakość dźwięku podczas odtwarzania filmów. Ponadto, zastosowanie przewodów głośnikowych zgodnych z normami oraz dobrymi praktykami branżowymi pozwala na długoterminowe użytkowanie oraz minimalizację ryzyka awarii.

Pytanie 29

Oszacuj wartość potencjału bazy przy pracy aktywnej tranzystora, którego schemat przedstawiono poniżej.

A. - 8,7 V

B. - 8,0 V

C. -10,0 V

D. - 7,3 V

Odpowiedzi -10,0 V, -8,7 V oraz -8,0 V nie są prawidłowe, ponieważ bazują na błędnym zrozumieniu zasady działania tranzystora w układzie. W przypadku pracy aktywnej tranzystora, spadek napięcia na złączu baza-emiter wynosi około 0,7 V, a nie 1,0 V czy wartości ujemne znacznie przekraczające ten standard. Użytkownicy, wybierając te opcje, mogą mylić pojęcie napięcia na bazie z typowym potencjałem emiterowym, co prowadzi do nieprzemyślanych obliczeń. Napięcie na bazie powinno być zawsze wyższe niż napięcie na emiterze w kontekście warunków pracy aktywnej. Wartości -10,0 V i -8,7 V sugerują, że użytkownik nie uwzględnił właściwego spadku napięcia na złączu, co jest kluczowe dla zrozumienia działania tranzystora. Ponadto, wybór -8,0 V może wskazywać na pomyłkę przy dodawaniu wartości napięcia bazy i napięcia emiterowego. W takich sytuacjach ważne jest, aby zrozumieć, jak napięcia wpływają na pracę tranzystora oraz jakie są standardowe wartości dla typowych złączy w tranzystorach krzemowych. Niewłaściwe podejście do analizy może prowadzić do niepoprawnych projektów układów elektronicznych, co w praktyce skutkuje awariami lub niewłaściwym działaniem całego układu. Aby uniknąć takich błędów, warto zapoznać się z podstawami teorii tranzystorów oraz przeprowadzać dokładne analizy napięć w obwodach przed podjęciem decyzji o doborze komponentów.

Pytanie 30

Przedstawiony na rysunku element ochrony służy do

A. gaszenia łuku elektrycznego.

B. zabezpieczenia przeciwzwarciowego.

C. zabezpieczenia przed wyładowaniami elektrostatycznymi.

D. ochrony przeciwpożarowej.

Przedstawiony na zdjęciu element to bransoleta antystatyczna, której głównym celem jest odprowadzanie ładunków elektrostatycznych z ciała osoby, co jest niezwykle ważne w pracy z delikatnymi komponentami elektronicznymi. Wyładowania elektrostatyczne mogą prowadzić do uszkodzeń elementów elektronicznych, co w konsekwencji może powodować znaczne straty finansowe oraz obniżać jakość produktów. Zastosowanie bransolety antystatycznej jest standardem w branży elektronicznej, zwłaszcza w środowiskach produkcyjnych, gdzie wymagane jest zachowanie szczególnej ostrożności. Pracownicy powinni nosić takie bransolety w połączeniu z odpowiednimi matami antystatycznymi oraz uziemieniem, aby skutecznie zminimalizować ryzyko uszkodzenia wyrobów. W praktyce, w przypadku montażu układów scalonych, nieprzestrzeganie zasad ochrony przed wyładowaniami elektrostatycznymi może prowadzić do uszkodzeń, których naprawa jest często kosztowna i czasochłonna. Dlatego znajomość i stosowanie takich rozwiązań stanowi fundament odpowiedzialnej praktyki w inżynierii elektronicznej.

Pytanie 31

Rezystor podciągający, który jest połączony z wyjściem bramki TTL w cyfrowych układach, stosuje się w celu

A. sprzęgania układów TTL→CMOS

B. dopasowania impedancji w układach TTL

C. eliminacji hazardu statycznego w układach TTL

D. sprzęgania układów CMOS→TTL

Rezystor podciągający, podłączony do wyjścia bramki TTL, pełni kluczową rolę w zapewnieniu kompatybilności pomiędzy układami TTL i CMOS. Jego głównym zadaniem jest podciąganie napięcia na wyjściu do poziomu logicznego '1', co jest istotne w sytuacji, gdy bramka TTL nie jest aktywna. W praktyce oznacza to, że kiedy bramka TTL nie generuje wyjścia, rezystor podciągający zapobiega swobodnemu unoszeniu się napięcia, co mogłoby prowadzić do niepewnych stanów na wyjściu. Przykładem zastosowania tego rozwiązania jest projektowanie układów scalonych, gdzie wyjście TTL jest używane do sterowania wejściem CMOS. W takich aplikacjach stosowanie rezystorów podciągających jest uważane za dobrą praktykę, ponieważ przyczynia się do stabilności całego systemu, minimalizując ryzyko wystąpienia błędów logicznych. W kontekście standardów, rozwiązanie to jest powszechnie zalecane w dokumentacji technicznej dotyczącej integracji układów TTL i CMOS, co czyni je nieodłącznym elementem inżynierii cyfrowej.

Pytanie 32

W jaki sposób można usunąć dane z pamięci EPROM, aby ponownie ją zaprogramować?

A. Umieszczając układ pamięci w promieniowaniu podczerwonym

B. Podając odpowiedni sygnał logiczny na wejście Write Enable

C. Podając odpowiedni sygnał logiczny na wejście CLR

D. Umieszczając układ pamięci w promieniowaniu ultrafioletowym

Podanie odpowiedniego poziomu logicznego na wejście CLR oraz na wejście Write Enable to koncepcje, które dotyczą innych typów pamięci, ale nie mają zastosowania w kontekście EPROM. W przypadku pamięci RAM lub innych układów, manipulowanie sygnałami na takich wejściach może prowadzić do kasowania lub przerywania operacji zapisu, jednak EPROM nie jest projektowany w ten sposób. Odpowiedź związana z umieszczaniem układu pamięci w świetle podczerwonym jest także błędna, ponieważ pamięć EPROM nie reaguje na ten zakres promieniowania. W rzeczywistości, światło podczerwone ma znacznie dłuższą długość fali niż to, które jest wymagane do efektywnego kasowania danych w EPROM, co czyni tę metodę całkowicie nieodpowiednią. Warto zrozumieć, że technologia EPROM opiera się na specyficznych mechanizmach, gdzie kasowanie wymaga energii dostarczanej w formie promieniowania UV. Typowe błędy myślowe prowadzące do takich niepoprawnych wniosków to mylenie różnych technologii pamięci oraz brak zrozumienia mechanizmu działania EPROM. Dlatego kluczowe jest, aby podczas programowania i kasowania pamięci wbudowanych stosować metody zgodne z ich specyfiką technologiczną i unikać nieuzasadnionych uogólnień dotyczących innych typów pamięci.

Pytanie 33

Przyrząd przedstawiony na zdjęciu przeznaczony jest do

A. pomiaru pojemności.

B. wykrywania przewodów.

C. wykrywania zwarć.

D. pomiaru indukcyjności.

Przyrząd przedstawiony na zdjęciu to detektor przewodów, który jest kluczowym narzędziem w branży budowlanej i elektrotechnicznej. Model D-tect 100 Professional od firmy Bosch jest zaprojektowany do wykrywania zarówno metalowych, jak i niemetalowych przewodów ukrytych pod powierzchnią, co czyni go niezastąpionym w trakcie prac remontowych i instalacyjnych. Użycie detektora pozwala na uniknięcie uszkodzeń podczas wiercenia czy kładzenia instalacji, co jest zgodne z najlepszymi praktykami w zakresie bezpieczeństwa i higieny pracy. Przykładowo, przed rozpoczęciem jakichkolwiek prac w ścianach, gdzie mogą znajdować się przewody elektryczne, stosowanie tego urządzenia jest nie tylko zalecane, ale wręcz wymagane. Właściwe jego użycie zwiększa bezpieczeństwo wykonawców oraz minimalizuje ryzyko awarii lub zagrożeń związanych z porażeniem prądem. Dodatkowo, detektory przewodów wspierają użytkowników w ocenie stanu instalacji, co może być przydatne podczas przeglądów technicznych lub konserwacji.

Pytanie 34

Aby określić charakterystykę diody prostowniczej, konieczne jest użycie zasilacza, amperomierza oraz

A. generatora

B. amperometru

C. oscyloskopu

D. woltomierza

Aby wyznaczyć charakterystykę diody prostowniczej, niezbędne jest mierzenie napięcia oraz prądu, które są kluczowymi parametrami do określenia jej właściwości. Woltomierz służy do pomiaru napięcia na diodzie, natomiast amperomierz do pomiaru prądu przepływającego przez nią. Te dwa pomiary są niezbędne do skonstruowania charakterystyki prądowo-napięciowej (I-V), która obrazowo pokazuje, jak dioda reaguje na różne wartości napięcia i prądu. Zrozumienie tej charakterystyki jest istotne w zastosowaniach inżynieryjnych, ponieważ pozwala na dobór odpowiednich komponentów w obwodach elektronicznych, takich jak zasilacze czy układy prostownicze. W praktyce, dobry woltomierz powinien mieć odpowiednią klasę dokładności, aby zapewnić precyzyjne pomiary, co jest zgodne z najlepszymi praktykami w branży elektronicznej, gdzie jakość i dokładność pomiarów są kluczowe dla prawidłowego działania urządzeń.

Pytanie 35

Jakie elementy urządzeń elektronicznych opisuje termin LCD?

A. Czujników zbliżeniowych

B. Wyświetlaczy ciekłokrystalicznych

C. Barier podczerwieni

D. Sygnalizatorów akustycznych

Wyświetlacze ciekłokrystaliczne, znane również jako LCD (ang. Liquid Crystal Display), to technologie wykorzystywane do wyświetlania informacji w urządzeniach elektronicznych, takich jak telewizory, monitory komputerowe, smartfony oraz wiele innych. LCDs działają na zasadzie modulacji światła przez ciekłe kryształy, co pozwala na uzyskanie wyraźnego obrazu przy stosunkowo niskim zużyciu energii. Przykładowo, w telewizorach LCD stosowane są podświetlenia LED, które w połączeniu z matrycą ciekłokrystaliczną tworzą obraz o wysokiej jakości. Zastosowanie LCD w codziennych urządzeniach elektronicznych uczyniło je standardem w branży, zwłaszcza w kontekście wysokiej rozdzielczości i efektywności energetycznej. Standardy takie jak ISO 9241 dotyczące ergonomii wyświetlaczy potwierdzają efektywność LCD w kontekście komfortu użytkowania. Ponadto, w ostatnich latach technologia LCD została znacznie rozwinięta, wprowadzając innowacje takie jak technologie IPS, które poprawiają kąty widzenia oraz odwzorowanie kolorów.

Pytanie 36

Oznaczenie RG6 odnosi się do typu kabla

A. symetrycznego

B. głośnikowego

C. ethernetowego

D. współosiowego

Wybór odpowiedzi dotyczącej kabla ethernetowego jest błędny, ponieważ kable ethernetowe, takie jak kategoria 5e (Cat 5e) czy 6 (Cat 6), są zaprojektowane do przesyłania danych w sieciach komputerowych, a nie do transmisji sygnałów telewizyjnych. Kable te składają się z kilku par skręconych przewodów, które minimalizują zakłócenia elektromagnetyczne i zapewniają wysoką prędkość transmisji, ale nie są stosowane w kontekście analogowego lub cyfrowego sygnału wideo. Ponadto, wybór odpowiedzi odnoszącej się do kabla głośnikowego jest również mylny; kable głośnikowe są zaprojektowane do przesyłania sygnałów audio w systemach audio i nie mają zastosowania w transmisji sygnałów telewizyjnych. Z kolei kable symetryczne, stosowane głównie w audio i telekomunikacji, różnią się konstrukcją, ponieważ składają się z dwóch przewodników, które przesyłają sygnały w przeciwnych fazach, co minimalizuje zakłócenia. Pomieszanie tych typów kabli wynika często z braku znajomości ich zastosowań oraz specyfikacji technicznych. Kluczowe jest zrozumienie, że każdy typ kabla ma swoje dedykowane zastosowania i powinien być wykorzystywany zgodnie z jego przeznaczeniem, co zapewnia optymalną jakość przesyłanego sygnału oraz minimalizuje problemy związane z zakłóceniami.

Pytanie 37

Ile przewodów potrzeba do standardowego podłączenia czujnika ruchu z antysabotażowym wejściem?

A. 6

B. 8

C. 2

D. 4

Wybór niewłaściwej liczby żył do podłączenia czujnika ruchu jest powszechnym problemem, który wynika z misunderstandingu dotyczącego funkcji poszczególnych żył. Wiele osób myśli, że czujnik ruchu może działać na dwóch lub czterech żyłach, co jest nieprawidłowe w kontekście urządzeń z wejściem antysabotażowym. Odpowiedzi sugerujące mniejszą liczbę żył nie uwzględniają kluczowych funkcji, takich jak zasilanie oraz monitorowanie sabotażu, które są niezbędne do zapewnienia pełnej funkcjonalności. Użycie tylko dwóch żył ogranicza możliwości czujnika do prostego zasilania, co uniemożliwia mu komunikację z systemem alarmowym oraz nie pozwala na wykrywanie prób jego usunięcia lub manipulacji. Natomiast wybór czterech żył nie pokrywa się z wymaganiami dla urządzeń z antysabotem, które wymagają dodatkowych obwodów zabezpieczających. Warto podkreślić, że standardy branżowe, takie jak EN 50131, wyraźnie wskazują na potrzebę stosowania odpowiedniej liczby żył, aby zapewnić niezawodność systemów zabezpieczeń. W związku z tym, wybierając niewłaściwą liczbę żył, można narażać system na poważne luki w bezpieczeństwie, co w praktyce może prowadzić do nieefektywnej ochrony obiektów.

Pytanie 38

Na schemacie ideowym elektronicznego urządzenia wskazano wartość rezystancji poprzez oznaczenie k22.
Jaką wartość ma ta rezystancja?

A. 22 kΩ

B. 0,22 kΩ

C. 0,22 Ω

D. 22 Ω

Wybór innych wartości dla rezystancji może wynikać z pomyłki w zrozumieniu oznaczeń rezystorów. Ta odpowiedź 22 kΩ sugeruje, że za 'k' stoi dodanie zera do 22, co jest błędne. To nie ma sensu, bo 'k' to dokładnie tysiąc, więc 22 kΩ powinno się rozumieć jako 22000 Ω, a to jest totalna pomyłka. Z kolei 22 Ω i 0,22 Ω są po prostu zbyt małe w tym kontekście. To wszystko przez pomyłkę w konwersji jednostek. Z 'k' nie można sobie żartować. Często mylone są także inne prefiksy, co prowadzi do niepoprawnych wartości rezystancji. W elektronice precyzyjne rozumienie takich oznaczeń jest mega ważne, jak chcesz, żeby twoje obwody działały poprawnie. Złe wartości mogą prowadzić do problemów, błędów w obwodzie czy wręcz uszkodzenia sprzętu. Fajnie jest, jak w projektowaniu obwodów trzymasz się ściśle konwencji oznaczeń, żeby wszystko pasowało do tego, co zamierzono.

Pytanie 39

Ile żył powinien posiadać przewód zakończony z obu stron złączami przedstawionymi na rysunku?

A. 6 żył.

B. 5 żył.

C. 3 żyły.

D. 4 żyły.

Wybór czterech żył w przewodzie USB 2.0 jest prawidłowy, ponieważ standard ten wykorzystuje dokładnie te cztery przewody do realizacji funkcji. Dwie z nich, oznaczone jako D+ i D-, odpowiadają za transmisję danych, co umożliwia przesyłanie informacji między urządzeniami. Trzecia żyła jest przewodem zasilającym, dostarczającym napięcie do urządzenia, a czwarta żyła pełni rolę masy, co jest kluczowe dla stabilności połączenia. W praktyce, złącza USB są powszechnie stosowane w różnych urządzeniach, takich jak komputery, smartfony, drukarki, czy też zewnętrzne dyski twarde. Zrozumienie struktury przewodów w złączu USB jest niezbędne dla prawidłowego projektowania systemów elektronicznych i ich interoperacyjności. Ponadto, znajomość standardów USB pozwala na efektywne wykorzystanie technologii w codziennych zastosowaniach, takich jak ładowanie urządzeń czy transfer danych.

Pytanie 40

Oznaczenie YLY 3×6 mm² odnosi się do przewodu

A. 6-żyłowego, z żyłami miedzianymi w izolacji polietylenowej oraz powłoce polietylenowej

B. 6-żyłowego, z żyłami aluminiowymi w izolacji polietylenowej oraz powłoce polietylenowej

C. 3-żyłowego, z żyłami miedzianymi w izolacji polwinitowej oraz powłoce polwinitowej

D. 3-żyłowego, z żyłami aluminiowymi w izolacji polwinitowej oraz powłoce polwinitowej

Odpowiedź wskazująca na przewód 3-żyłowy, o żyłach miedzianych w izolacji polwinitowej i powłoce polwinitowej, jest poprawna, ponieważ oznaczenie YLY 3×6 mm² jednoznacznie wskazuje na cechy techniczne tego przewodu. Przewody te są powszechnie stosowane w instalacjach elektrycznych i charakteryzują się dobrą elastycznością oraz odpornością na czynniki mechaniczne. Użycie miedzi jako materiału przewodzącego zapewnia doskonałe właściwości przewodzenia prądu, co jest istotne w kontekście wydajności energetycznej instalacji. Izolacja polwinitowa zapewnia odpowiednią odporność na temperaturę oraz chemikalia, co czyni ten typ przewodu idealnym do zastosowań zarówno wewnętrznych, jak i zewnętrznych, gdzie może być narażony na niekorzystne warunki atmosferyczne. Dodatkowo, zgodnie z normami IEC 60228 oraz PN-HD 60364, zastosowanie przewodów miedzianych w instalacjach elektrycznych znacznie podnosi bezpieczeństwo operacyjne oraz efektywność systemów energetycznych. W praktyce, przewody YLY 3×6 mm² są często stosowane w domowych instalacjach oświetleniowych oraz do zasilania urządzeń elektrycznych o średnim poborze mocy.

Rozpocznij nowy egzamin

Powrót do strony głównej
