Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.03 - Montaż i obsługa maszyn i urządzeń
Data rozpoczęcia: 10 czerwca 2026 12:44
Data zakończenia: 10 czerwca 2026 13:15

Egzamin zdany!

Wynik: 21/40 punktów (52,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jakie kluczowe kryteria wybierania materiałów konstrukcyjnych stosuje się w procesie projektowania elementów maszyn?

A. Własności materiału i koszty wytwarzania

B. Koszty materiału oraz projektowania

C. Zdolność materiału do obróbki skrawaniem

D. Koszty materiału i produkcji

Właściwy dobór materiału konstrukcyjnego jest kluczowy w projektowaniu części maszyn, ponieważ wpływa na ich funkcjonalność, trwałość oraz koszt produkcji. Własności materiału, takie jak wytrzymałość na rozciąganie, twardość, odporność na korozję czy przewodność cieplna, mają fundamentalne znaczenie dla działania maszyny. Na przykład, w przypadku elementów narażonych na duże obciążenia mechaniczne, jak wały czy zębatki, używa się stali o wysokiej wytrzymałości. Koszty wytwarzania związane są nie tylko z ceną materiału, ale także z procesem produkcji, który może być bardziej czasochłonny lub kosztowny w zależności od wybranego materiału. Przykładowo, obróbka skrawaniem stali jest znacznie kosztowniejsza niż przetwarzanie aluminium, co należy wziąć pod uwagę przy podejmowaniu decyzji. Dobre praktyki inżynieryjne sugerują, aby zawsze analizować zarówno właściwości materiału, jak i ekonomiczne aspekty produkcji, co pozwala na optymalizację projektu oraz redukcję kosztów w całym cyklu życia produktu.

Pytanie 2

Jak bardzo wzrośnie temperatura 2 kg gazu o cieple właściwym 800 J/kgK, jeżeli dostarczymy do niego 6400 J energii cieplnej?

A. 4 K

B. 8 K

C. 16 K

D. 32 K

Wielu uczniów może pomylić się w obliczeniach związanych ze wzrostem temperatury gazu, zwłaszcza gdy nie uwzględniają właściwych jednostek lub nie przekształcają równania zgodnie z rzeczywistymi wartościami. Na przykład, odpowiedzi sugerujące 8 K, 16 K lub 32 K mogą wynikać z błędnej interpretacji ilości ciepła lub ciepła właściwego. Niektórzy mogą przyjąć, że zwiększenie ciepła o 6400 J powinno prowadzić do większej zmiany temperatury, nie biorąc pod uwagę masy gazu ani jego ciepła właściwego. To prowadzi do typowego błędu, w którym niektórzy zakładają, że ilość ciepła jest bezpośrednio proporcjonalna do zmiany temperatury bez uwzględnienia mocy cieplnej. Gdyby na przykład przyjęto, że przy tej samej ilości ciepła 2 kg gazu ma mieć różną zmianę temperatury, zignorowano by fakt, że ciepło właściwe i masa są kluczowe dla obliczenia wzrostu temperatury. Takie podejście jest sprzeczne z podstawowymi zasadami termodynamiki i może prowadzić do nieprawidłowych wyników oraz niewłaściwych decyzji inżynieryjnych. Ważne jest, aby przy obliczeniach ciepła stosować odpowiednie jednostki i zrozumieć, jak różne czynniki wpływają na wzrost temperatury, co jest niezbędne w pracy inżynierskiej oraz w zastosowaniach naukowych.

Pytanie 3

Reduktor to rodzaj przekładni, w której następuje

A. zwiększenie prędkości obrotowej i zmniejszenie momentu obrotowego

B. zmniejszenie prędkości obrotowej i zwiększenie momentu obrotowego

C. zwiększenie prędkości obrotowej i momentu obrotowego

D. zmniejszenie prędkości obrotowej i momentu obrotowego

Reduktor to urządzenie mechaniczne, którego podstawowym zadaniem jest zmniejszenie prędkości obrotowej napędzającego silnika, jednocześnie zwiększając moment obrotowy przekazywany na elementy robocze systemu. W praktyce oznacza to, że na przykład w przypadku silnika elektrycznego, stosując reduktor, możemy uzyskać większą siłę obrotową do napędu cięższych maszyn, przy jednoczesnym zmniejszeniu prędkości. Tego typu rozwiązania są powszechnie stosowane w przemyśle, np. w systemach transportowych, gdzie konieczne jest zwiększenie siły w celu podnoszenia obciążonych przenośników. Zgodnie z normami branżowymi, dobór odpowiedniego reduktora jest kluczowy dla zapewnienia efektywności energetycznej i niezawodności systemu. Zastosowanie reduktorów przyczynia się także do wydłużenia żywotności mechanizmów, redukując zużycie elementów roboczych przez optymalizację pracy urządzeń.

Pytanie 4

Rysunek przedstawia przekładnię zębatą

A. stożkową.

B. ślimakową.

C. walcową.

D. łańcuchową.

Przekładnia ślimakowa, jaką przedstawia rysunek, jest jednym z najpowszechniejszych rozwiązań mechanicznych stosowanych w różnych dziedzinach inżynierii. Zbudowana jest z dwóch elementów: wału ze śrubą ślimakową oraz koła zębatego z zębami ślimakowymi. Charakterystyczny kształt zębów oraz sposób współpracy tych dwóch elementów pozwalają na uzyskanie dużych przełożeń przy stosunkowo małej przestrzeni montażowej. Przekładnie ślimakowe znajdują zastosowanie wszędzie tam, gdzie istnieje potrzeba przekazywania ruchu obrotowego z jednego wału na drugi przy dużych przełożeniach, na przykład w mechanizmach podnoszących, systemach przekładniowych w pojazdach, a także w urządzeniach przemysłowych. Wysoka efektywność oraz możliwość uzyskania dużej siły to kluczowe zalety tego rozwiązania. Przekładnie te są również samohamowne, co oznacza, że mogą zatrzymywać się pod obciążeniem, co czyni je idealnymi do zastosowań w windach czy dźwigach.

Pytanie 5

Pojazd ciągnący przyczepę o masie 50 kg na płaskim odcinku drogi przyspiesza z wartością 2 m/s2. Oblicz siłę działającą na haku holowniczym, zakładając brak oporów ruchu.

A. 50 N

B. 200 N

C. 25 N

D. 100 N

Na pierwszy rzut oka, obliczenie siły pociągowej może wydawać się proste, lecz wiele osób popełnia błędy w podstawowych założeniach dotyczących dynamiki obiektów. Na przykład, wybierając odpowiedź 200 N, można mylnie sądzić, że przyspieszenie w połączeniu z masą powinno być mnożone przez jakiś współczynnik, co prowadzi do zawyżenia wartości. Jednakże, zgodnie z drugą zasadą dynamiki Newtona, siła jest po prostu iloczynem masy i przyspieszenia; nie ma tu dodatkowych współczynników, które należałoby wziąć pod uwagę w tym konkretnym przypadku. Z kolei, odpowiedzi takie jak 50 N i 25 N mogą wynikać z błędnych kalkulacji lub rozumienia masy jako mniejszej niż rzeczywiście jest. Na przykład, obliczając 50 N, można by pomylić jednostki przyspieszenia, traktując je jako 1 m/s² zamiast 2 m/s², co skutkuje błędnym wynikiem. To pokazuje, jak ważne jest dokładne rozumienie jednostek i ich zastosowania. Warto zaznaczyć, że w inżynierii mechanicznej istotne jest, aby nie tylko znać zasady, ale także umieć je praktycznie zastosować w problemach inżynieryjnych. Zrozumienie dynamiki pojazdów i sił działających na nie jest kluczowe w projektowaniu i analizie systemów transportowych.

Pytanie 6

Na rysunku przedstawiono

A. filtr rurkowy.

B. uzwojenie silnika.

C. łożysko kulkowe.

D. wałek z gwintem tocznym.

Wałek z gwintem tocznym to naprawdę ważny element w mechanice, zwłaszcza w inżynierii. Jego konstrukcja, zwłaszcza ten gwint, świetnie przekształca ruch obrotowy w liniowy. To jest przydatne w automatyzacji i robotyce, gdzie precyzja ma znaczenie. Używa się takich wałków w różnych urządzeniach – na przykład do podnoszenia czy przesuwania rzeczy, a nawet w mechatronice. No i jest to ważne w systemach, które wymagają dokładnego pozycjonowania. Często pojawiają się w napędach elektrycznych czy mechanizmach CNC. Standardy ISO 3408, które się tym zajmują, zapewniają jakość i dokładność tych elementów. Uważam, że dobrze jest znać zastosowanie wałków z gwintem tocznym, bo dla inżynierów projektujących zaawansowane maszyny to kluczowe!

Pytanie 7

Tulejki łożyskowe umieszcza się w korpusie przy użyciu młotka

A. stalowym

B. gumowym

C. miedzianym

D. drewnianym

Wybór niewłaściwego narzędzia do wbijania tulejek łożysk ślizgowych może prowadzić do licznych problemów technicznych. Młotek miedziany, choć stosunkowo miękki, nie zapewnia odpowiedniej amortyzacji, co może skutkować przenoszeniem dużych sił na wbijany element oraz korpus, a w rezultacie prowadzić do deformacji. Użycie młotka stalowego, z drugiej strony, jest jeszcze bardziej niezalecane, gdyż jego twardość może spowodować nieodwracalne uszkodzenia zarówno tulejki, jak i korpusu. Stalowy młotek może generować duże siły uderzenia, co zwiększa ryzyko pojawienia się mikropęknięć i osłabienia struktury materiału, co jest sprzeczne z zasadami budowy trwałych i niezawodnych konstrukcji mechanicznych. Z kolei młotek gumowy, mimo że jest bardziej delikatny od stalowego, nie gwarantuje odpowiedniej siły wbijania, co może prowadzić do niewłaściwego osadzenia tulejki łożyskowej, co negatywnie wpłynie na jej funkcjonalność. Niekorzystne konsekwencje wynikające z użycia niewłaściwego narzędzia mogą obejmować nie tylko uszkodzenie komponentów, ale także stwarzać zagrożenie dla bezpieczeństwa użytkowników maszyn. Właściwy dobór narzędzi do montażu jest kluczowy dla zapewnienia optymalnej wydajności całego mechanizmu.

Pytanie 8

Do demontażu elementu przedstawionego na zdjęciu stosuje się

A. przyrząd do demontażu oringów.

B. specjalne szczypce.

C. ściągacz do simeringów.

D. wkrętak płaski.

Specjalne szczypce do demontażu pierścieni segera są narzędziem przeznaczonym do bezpiecznego i efektywnego usuwania tych elementów z wału lub otworu. Pierścienie segera, znane również jako pierścienie osadnicze, pełnią kluczową rolę w wielu mechanizmach, zapewniając stabilność i ograniczając ruchy niepożądane. Użycie specjalnych szczypiec pozwala na równomierne rozchylenie pierścienia, co minimalizuje ryzyko jego uszkodzenia oraz uszkodzenia podzespołów otaczających. W praktyce, jeśli zdejmujesz pierścień segera, użycie szczypiec jest uznawane za standardową procedurę w branży mechanicznej. Ponadto, stosowanie niewłaściwych narzędzi, takich jak wkrętak płaski czy ściągacz do simeringów, może prowadzić do uszkodzeń, które mogą być kosztowne w naprawie. Dobrym przykładem zastosowania szczypiec jest demontaż pierścieni w silnikach samochodowych, gdzie precyzja i bezpieczeństwo są kluczowe w utrzymaniu sprawności urządzenia.

Pytanie 9

Korpusy pomp wyporowych tłokowych w większości przypadków produkowane są jako odlewy z

A. brązu

B. żeliwa

C. staliwa

D. mosiądzu

Jak się myśli o materiałach do produkcji korpusów pomp, to naprawdę jest sporo opcji. Stal, mosiądz, brąz – wszystkie mogą wydawać się spoko, ale mają swoje wady. Stal jest mocna, ale dużo cięższa i bardziej podatna na korozję niż żeliwo. Kiedy pompy mają kontakt z wodą, stal często potrzebuje dodatkowych powłok ochronnych, co podwyższa koszty. Z kolei mosiądz i brąz są odporne na korozję, ale ich cena jest znacznie wyższa, a także nie odlewają się tak dobrze jak żeliwo, co może sprawić problemy z jakością odlewów. Wiele osób nie docenia tego, jakie konkretne zalety ma żeliwo, które sprawia, że nadaje się do tych zastosowań. Jeśli wybierze się zły materiał, to pompa może się psuć częściej, wymagać więcej konserwacji i ogólnie szybciej się zużywać, a to jest sprzeczne z chęcią oszczędzania. Z tego powodu, projektanci i inżynierowie powinni zrozumieć, czemu żeliwo jest często wybierane zamiast patrzeć tylko na powierzchowne zalety innych metali.

Pytanie 10

Zapis ÄŽÂ†52H8/d8 jest oznaczeniem pasowania

Pasowanie	Symbole tolerancji
Pasowanie	otworu	wałka
luźne	A - H	a - h
mieszane	J - N	j - n
ciasne	P - U	p - u

A. luźnego, stały otwór.

B. luźnego, stały wałek.

C. mieszanego, stały otwór.

D. ciasnego, stały wałek.

Odpowiedź "luźnego, stały otwór" jest poprawna, ponieważ oznaczenie "ÄŽÂ†52H8/d8" wskazuje na pasowanie luźne. Tolerancja otworu oznaczona jako "H8" oraz tolerancja wałka jako "d8" są zgodne z zakresami tolerancji definiującymi pasowania luźne, co oznacza, że dopuszczalny luz pomiędzy elementami jest wystarczający do swobodnego poruszania się wałka w otworze. Praktycznie, w zastosowaniach inżynieryjnych, pasowanie luźne jest często wykorzystywane w rozwiązaniach, gdzie umożliwienie ruchu względnego pomiędzy częściami jest istotne, na przykład w mechanizmach, które wymagają swobody ruchu do prawidłowego działania. Ważne jest również, aby pamiętać, że stosując stały otwór, zapewniamy stałą tolerancję tego elementu, co jest zgodne z najlepszymi praktykami inżynieryjnymi, ponieważ ułatwia to proces produkcji oraz zapewnia wysoką jakość montażu. Dodatkowo, z punktu widzenia norm ISO, pasowania luźne są istotnym elementem w projektowaniu, który przynosi korzyści zarówno w zakresie trwałości jak i efektywności montażu.

Pytanie 11

Jakie narzędzie wykorzystuje się do określenia luzu międzyzębnego w zainstalowanych kołach zębatych?

A. suwmiarkę modułową

B. czujnik na podstawce

C. sprawdzian do wałków

D. pasametr

Pasametr, choć jest narzędziem pomiarowym, nie jest odpowiedni do precyzyjnego pomiaru luzu międzyzębnego kół zębatych. Jego konstrukcja i zakres pomiarów sprawiają, że jest to narzędzie bardziej ogólne, które nie dostarcza wymaganej precyzji w kontekście małych wymiarów, które są typowe dla luzów międzyzębnych. Użycie pasametru może prowadzić do błędnych interpretacji, ponieważ nie uwzględnia on specyfiki zębatek, które wymagają bardziej wyrafinowanych metod pomiarowych. Czujnik na podstawce w tym kontekście jest bardziej zaawansowanym rozwiązaniem. Czujnik na podstawce jest zaprojektowany z myślą o precyzyjnych pomiarach, co jest kluczowe w przypadku kół zębatych, które muszą działać w warunkach dużych obciążeń. Z kolei suwmiarka modułowa, choć również jest narzędziem pomiarowym, nie zawsze zapewnia wystarczającą dokładność i powtarzalność pomiarów luzu międzyzębnego. Zastosowanie niewłaściwego narzędzia może prowadzić do poważnych błędów w procesie produkcyjnym, co w ostateczności może wpływać na efektywność i bezpieczeństwo całego systemu. Używanie sprawdzianów do wałków również nie jest odpowiednie w tym kontekście, ponieważ są one przeznaczone do innych zastosowań i nie umożliwiają precyzyjnego pomiaru luzu w układach zębatych. Takie błędne podejście do wyboru narzędzi często wynika z braku zrozumienia specyfiki pomiarów w mechanice i może prowadzić do istotnych konsekwencji w działaniu urządzeń.

Pytanie 12

Jakie urządzenie służy do nieprzerwanego transportowania materiałów sypkich?

A. podnośnik śrubowy

B. suwnica pomostowa

C. wciągarka stojakowa

D. przenośnik taśmowy

Przenośnik taśmowy jest urządzeniem zaprojektowanym do ciągłego transportu materiałów sypkich, co czyni go niezwykle efektywnym rozwiązaniem w przemyśle. Działa na zasadzie użycia taśmy, która przesuwa materiał przez system rolkowy, umożliwiając transport dużych ilości sypkich towarów, takich jak piasek, żwir, węgiel czy zboża. To urządzenie pozwala na transport poziomy oraz nachylony, co zwiększa elastyczność w zastosowaniach. Przykładem zastosowania przenośników taśmowych są zakłady wydobywcze, gdzie transportują one urobek z miejsca wydobycia do punktu przetwarzania. Dobrą praktyką w branży jest regularne monitorowanie stanu technicznego przenośników oraz stosowanie systemów automatyki, co zwiększa efektywność operacyjną oraz minimalizuje ryzyko awarii. Przenośniki taśmowe są zgodne z międzynarodowymi standardami, takimi jak ISO 5048, co zapewnia ich niezawodność i bezpieczeństwo w pracy.

Pytanie 13

Na jakich maszynach realizowana jest obróbka zewnętrznych powierzchni cylindrycznych?

A. tokarkach

B. wiertarkach

C. frezarkach

D. strugarkach

Obróbka zewnętrznych powierzchni walcowych na frezarkach może wydawać się atrakcyjną opcją, jednak ze względu na sposób działania tych urządzeń, nie jest to podejście właściwe. Frezarki są zaprojektowane do obróbki płaskich i konturowych powierzchni, gdzie narzędzie skrawające porusza się wzdłuż osi poziomej i pionowej, a nie wokół osi obracającego się elementu. To może prowadzić do nieefektywności oraz trudności w osiągnięciu wymaganej precyzji na powierzchniach walcowych. Strugarki, z kolei, są wykorzystywane do obróbki płaskich lub prostokątnych powierzchni, co również nie jest zgodne z wymaganiami walców. Co więcej, wiertarki, które są przeznaczone do wykonywania otworów, również nie nadają się do skrawania zewnętrznych powierzchni walcowych. Takie błędne wybory mogą wynikać z niepełnego zrozumienia funkcji maszyn skrawających oraz ich zastosowań w obróbce materiałów. Kluczowym błędem myślowym jest założenie, że wszystkie maszyny skrawające mogą być używane zamiennie, co prowadzi do nieefektywności produkcji oraz potencjalnych strat materiałowych. Przy wyborze odpowiednich maszyn do obróbki, należy kierować się ich specyfiką i przeznaczeniem, aby osiągnąć optymalne wyniki.

Pytanie 14

Podstawowym składnikiem stopowym stali nierdzewnych jest

A. mangan

B. wolfram

C. molibden

D. chrom

Chrom jest kluczowym dodatkiem stopowym w produkcji stali nierdzewnych, ponieważ znacząco zwiększa ich odporność na korozję oraz poprawia wytrzymałość na wysokie temperatury. Stal nierdzewna zawierająca chrom, znana jako stal austenityczna, może zawierać od 10,5% do 30% tego pierwiastka, co wpływa na jej właściwości mechaniczne i chemiczne. Oprócz odporności na korozję, chrom przyczynia się także do stabilności struktury krystalicznej, co jest istotne w zastosowaniach przemysłowych, gdzie stal narażona jest na dynamiczne obciążenia. Przykłady zastosowania stali nierdzewnej z dużą zawartością chromu obejmują elementy konstrukcyjne w przemyśle chemicznym, sprzęt kuchenny, a także części samochodowe, które wymagają wysokiej odporności na czynniki atmosferyczne oraz chemiczne. W kontekście norm, stal nierdzewna klasy 304 i 316, szeroko stosowana w różnych branżach, zawiera znaczące ilości chromu, co czyni ją idealnym materiałem do budowy trwałych i estetycznych produktów.

Pytanie 15

Wał służy do przekształcania ruchu postępowo-zwrotnego w ruch obrotowy?

A. wykorbiony

B. rozrządu

C. stopniowy

D. giętki

Wał wykorbiony to kluczowy element w mechanice przekładni, który ma na celu przekształcenie ruchu postępowo-zwrotnego w ruch obrotowy. Jego działanie opiera się na zastosowaniu specjalnych wykorbionych segmentów, które przekształcają liniowy ruch tłoka na obrotowy ruch wału. Typowym przykładem zastosowania wałów wykorbionych są silniki spalinowe, w których ruch tłoków, generowany przez spalanie mieszanki paliwowo-powietrznej, jest zamieniany na obrót wału korbowego. Wały wykorbione są projektowane zgodnie z normami branżowymi, co zapewnia ich niezawodność i efektywność działania. W praktyce, tak skonstruowane mechanizmy są wykorzystywane w różnych dziedzinach inżynierii, od motoryzacji po maszyny przemysłowe, a ich odpowiednia konstrukcja i zastosowanie są kluczowe dla efektywności pracy całego układu napędowego.

Pytanie 16

Jakie elementy nie są wykorzystywane do zabezpieczania łączników gwintowych przed samoistnym odkręceniem?

A. podkładki okrągłej i sprężyny

B. nakrętki kołpakowej i podkładki okrągłej

C. podkładki sprężystej i nakrętki sześciokątnej

D. nakrętki koronowej i zawleczki

Zastosowanie podkładek okrągłych i sprężyn, nakrętek koronowych oraz podkładek sprężystych w kontekście zabezpieczania łączników gwintowych przed samoczynnym odkręceniem może prowadzić do nieporozumień. Podkładki okrągłe i sprężyny mogą w pewnym zakresie wspierać stabilność połączenia, lecz ich rola w kontekście zapobiegania odkręcaniu jest ograniczona. Podkładki sprężyste, choć zwiększają tarcie, mogą nie wystarczyć w sytuacjach, gdzie występują znaczne wibracje, takie jak w silnikach czy w urządzeniach przemysłowych. Nakrętki koronowe, z drugiej strony, są bardziej skomplikowane w montażu i wymagają precyzyjnego dopasowania, co może prowadzić do problemów w praktyce, jeśli nie są używane zgodnie z ich przeznaczeniem. Istotne jest także, że błędne dobieranie typów nakrętek i podkładek może prowadzić do niebezpiecznych sytuacji, jak luźne połączenia, które mogą zagrażać stabilności całej konstrukcji. Wiedza o standardach w zakresie doboru elementów złącznych, takich jak normy ISO, jest kluczowa dla zapewnienia bezpieczeństwa i trwałości połączeń. Właściwe zrozumienie i zastosowanie tych norm odgrywa istotną rolę w inżynierii i projektowaniu, co pokazuje, jak ważne jest unikanie wniosków na podstawie niepełnych informacji na temat używanych materiałów czy technik.

Pytanie 17

Osoby pracujące przy hartowaniu elementów maszyn w cieczy solnej powinny używać odzieży ochronnej oraz

A. ochronników słuchowych

B. okularów ochronnych

C. maski przeciwwydmuchowej

D. kasku ochronnego

Choć maski przeciwpyłowe, ochronniki słuchu i kaski ochronne są istotnymi elementami ochrony osobistej w różnych kontekstach przemysłowych, to w przypadku hartowania części maszyn w ciekłych kąpielach solnych, ich zastosowanie nie jest wystarczające ani odpowiednie. Maski przeciwpyłowe chronią przed wdychaniem cząstek stałych, co jest ważne w środowiskach z pyłem, ale w kontekście hartowania, to nie one są priorytetem. Z kolei ochronniki słuchu są zalecane w głośnych środowiskach pracy, gdzie hałas przekracza normy, ale nie mają one znaczenia w kontekście ochrony wzroku podczas obróbki cieczy. Kaski ochronne służą do ochrony głowy przed uderzeniami, ale w przypadku kontaktu z cieczą hartującą, najistotniejsza jest ochrona oczu, ponieważ to one są najbardziej narażone na bezpośrednie działanie substancji chemicznych i wysokich temperatur. Właściwe zrozumienie zagrożeń oraz odpowiednie dobranie środków ochrony osobistej eliminuje niebezpieczeństwa i zwiększa bezpieczeństwo pracy. Ustalanie priorytetów w zakresie ochrony zdrowia i życia pracowników jest kluczowe, a wybór ochrony wzroku w tym przypadku stanowi najlepsze praktyki w BHP, które jasno wskazują, że to właśnie okulary ochronne są kluczowym elementem ochrony. Ignorowanie znaczenia oczu w kontekście chemiczne i ergonomiczne zagrożenia prowadzi do niebezpiecznych sytuacji, dlatego tak istotne jest stosowanie najbardziej efektywnych środków ochrony przed specyficznymi zagrożeniami.

Pytanie 18

Elementem przedstawionym na zdjęciu jest

A. podkładka sprężynująca wewnętrzna.

B. pierścień uszczelniający metalowy.

C. pierścień Segera wewnętrzny.

D. pierścień Segera zewnętrzny.

Zgadza się, to pierścień Segera zewnętrzny. Na zdjęciu widać te charakterystyczne wcięcia, które pozwalają na łatwy montaż i demontaż przy użyciu specjalnych narzędzi. Te pierścienie są bardzo przydatne w różnych zastosowaniach inżynieryjnych, bo chronią elementy na wałach i w otworach. Montuje się je na zewnątrz wału, co zapobiega przesuwaniu się innych części. Co ciekawe, pierścienie Segera są zgodne z normami ISO 464, które mówią, jak powinny wyglądać pod względem wymiarów i tolerancji. W praktyce spotkasz je w hydraulice, motoryzacji czy przemyśle maszynowym. Dzięki nim ruchome części są stabilne i bezpieczne. Warto pamiętać, że wybór odpowiedniego typu pierścienia, czy to zewnętrznego, czy wewnętrznego, ma ogromne znaczenie dla działania i trwałości całego systemu mechanicznego.

Pytanie 19

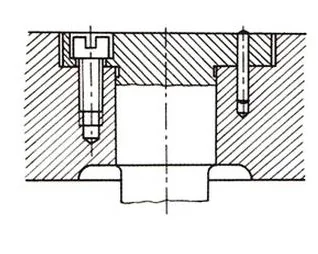

Na rysunku przedstawiono połączenie

A. nitowe.

B. kołkowe.

C. klinowe.

D. wpustowe.

Odpowiedź 'kołkowe' jest jak najbardziej trafna, bo na rysunku widać, że dwa elementy są połączone cylindrycznym elementem, no właśnie, kołkiem. Takie połączenia są mega przydatne, zwłaszcza gdy trzeba precyzyjnie ustawić elementy względem siebie. To ważne w różnych projektach inżynieryjnych. Kołki mogą być zrobione z różnych materiałów, jak stal czy aluminium, w zależności od tego, jakie mamy wymagania co do wytrzymałości czy odporności na rdze. Połączenia kołkowe są zgodne z normami inżynieryjnymi, jak PN-EN 287, które mówią, jakie powinny być wymagania jakościowe i sposoby łączenia. Stosuje się je w budowie maszyn, w pojazdach czy w różnych systemach montażowych, bo zapewniają stabilność i trwałość, a przy tym można je łatwo zdemontować, jak zajdzie taka potrzeba.

Pytanie 20

Wytworzenie powłoki zabezpieczającej przed korozją poprzez nawalcowanie cienkiej warstwy metalu odpornego na korozję to

A. oksydowanie

B. emaliowanie

C. platerowanie

D. metalizowanie

Platerowanie to proces, w którym na powierzchnię materiału nakłada się cienką warstwę metalu o wysokiej odporności na korozję. Ten proces jest często wykorzystywany w branży metalowej, aby znacznie zwiększyć trwałość komponentów narażonych na działanie czynników atmosferycznych i chemicznych. Przykładem zastosowania platerowania jest produkcja elementów w przemyśle motoryzacyjnym, takich jak złącza elektryczne, które muszą być odporne na korozję, aby zapewnić niezawodność i długowieczność. Zgodnie z normą ISO 1456, platerowanie może obejmować różne metody, takie jak platerowanie galwaniczne, które polega na osadzaniu metalu z roztworu elektrolitycznego. Dobre praktyki w zakresie platerowania obejmują staranne przygotowanie podłoża, aby zapewnić silne wiązanie między warstwą płaterowaną a bazą, co jest kluczowe dla zapewnienia właściwości ochronnych oraz estetycznych. Platerowanie jest zatem efektywną metodą ochrony przed korozją, która znajduje szerokie zastosowanie w różnych gałęziach przemysłu.

Pytanie 21

Jakie połączenie klasyfikuje się jako połączenia pośrednie nierozłączne?

A. Spawane

B. Nitowe

C. Wpustowe

D. Wielowypustowe

Połączenia wielowypustowe, spawane oraz wpustowe różnią się zasadniczo od połączeń nitowych, co prowadzi do nieporozumień w klasyfikacji połączeń. Wielowypustowe, często stosowane w mechanizmach, takich jak przekładnie, charakteryzują się tym, że umożliwiają przesyłanie momentu obrotowego, jednak nie tworzą połączenia nierozłącznego, co wyklucza je z kategorii połączeń pośrednich. Spawanie z kolei to proces, który tworzy trwałe połączenia poprzez stopienie materiału, co czyni je połączeniami rozłącznymi w momencie, gdy konieczne jest ich demontaż, co również nie spełnia definicji połączeń pośrednich. Połączenia wpustowe, wykorzystywane w drewnie bądź metalach, polegają na dopasowaniu elementów w odpowiednich gniazdach, co również nie prowadzi do klasyfikacji jako połączeń nierozłącznych. Typowe błędy myślowe polegają na myleniu trwałości połączeń z ich klasyfikacją, co może prowadzić do niewłaściwych wyborów w zastosowaniach inżynieryjnych. Ostatecznie, zrozumienie różnic między tymi połączeniami jest kluczowe dla prawidłowego projektowania i wykonawstwa w różnych branżach, gdzie precyzyjne i odpowiednie połączenia mają kluczowe znaczenie dla bezpieczeństwa i efektywności konstrukcji.

Pytanie 22

Na zdjęciu przedstawiono

A. wiertarkę stojakową.

B. tokarkę karuzelową.

C. honownicę do otworów.

D. frezarkę pionową.

Wybór wiertarki stojakowej to dobry ruch, bo ma kilka cech, które ją wyróżniają. To narzędzie ma pionowe ustawienie wrzeciona, a to sprawia, że idealnie nadaje się do wiercenia otworów w różnych materiałach, od drewna po metal. Dodatkowo, możliwość regulacji wysokości stołu daje więcej kontroli nad pracą, co przydaje się, jeśli zależy nam na precyzji. Wiertarki stojakowe są często używane w produkcji, gdzie dokładność ma spore znaczenie. Z mojego doświadczenia, jeśli chcesz, żeby wszystko pasowało jak trzeba, to to narzędzie naprawdę się przydaje i jest zgodne z tym, co mówi się o najlepszych praktykach w obróbce skrawaniem.

Pytanie 23

Ostatni krok w montażu układu hydraulicznego polega na sprawdzeniu jego szczelności z olejem pod ciśnieniem

A. przynajmniej 10-krotnie wyższym niż ciśnienie standardowe robocze

B. standardowym roboczym przy temperaturze minimum 150°C

C. osiągającym maksymalnie 10% wartości ciśnienia standardowego

D. większym o mniej więcej 50% od standardowego ciśnienia roboczego

Próba szczelności układu hydraulicznego przy nominalnym ciśnieniu pracy o temperaturze co najmniej 150°C jest koncepcją, która nie uwzględnia kluczowych aspektów bezpieczeństwa i prawidłowego funkcjonowania układów hydraulicznych. Wysoka temperatura może wpłynąć na właściwości materiałów uszczelnień oraz całego układu, co może prowadzić do nieprzewidywalnych zachowań oraz zwiększonego ryzyka awarii. Z kolei próba ciśnienia co najmniej 10-krotnie większego od ciśnienia nominalnego jest skrajna i może prowadzić do uszkodzeń elementów układu, co narusza zasady bezpieczeństwa. W praktyce, stosowanie tak wysokich wartości ciśnienia nie tylko zwiększa ryzyko awarii, ale także może być niezgodne z normami przemysłowymi. Ponadto, dopuszczenie ciśnienia wynoszącego maksymalnie 10% wartości nominalnej również nie zapewnia rzetelnej oceny szczelności układu. Takie podejście może prowadzić do fałszywego poczucia bezpieczeństwa, ponieważ nie jest wystarczająco wyczerpujące, aby wykryć potencjalne nieszczelności, które mogłyby wystąpić w warunkach eksploatacyjnych. Użycie ciśnienia o 50% wyższego od nominalnego jest praktyką, która została szeroko zaakceptowana w branży i ma na celu zapewnienie długoterminowej niezawodności systemu hydraulicznego.

Pytanie 24

Ile stopni swobody trzeba usunąć z zamontowanych elementów, aby całkowicie je unieruchomić?

A. 6 stopni

B. 4 stopnie

C. 5 stopni

D. 3 stopnie

Wybór błędnej liczby stopni swobody wskazuje na nieporozumienie dotyczące mechaniki ruchu obiektów. Decydując się na 4, 5, 3 stopnie lub inne wartości, pomija się kluczowe aspekty ruchu w trzech wymiarach. Ruchy obrotowe oraz translacyjne są ze sobą ściśle powiązane i ich zrozumienie jest niezbędne do prawidłowego zaprojektowania układów mechanicznych. Przykładowo, ograniczenie jedynie do trzech stopni swobody, jak sugeruje odpowiedź dotycząca 3 stopni, oznaczałoby, że obiekt mógłby się swobodnie obracać, co w wielu zastosowaniach przemysłowych prowadziłoby do destabilizacji i awarii. Z kolei 4 stopnie swobody to zła interpretacja, ponieważ nie uwzględnia pełnego zakresu ruchów, które mogą wystąpić w przestrzeni 3D. W praktyce inżynieryjnej, ignorowanie pełnej liczby stopni swobody podczas projektowania mocowań czy połączeń może prowadzić do poważnych problemów, takich jak nieprawidłowe działanie urządzeń, co jest sprzeczne z dobrymi praktykami inżynieryjnymi oraz normami, które wskazują na konieczność pełnej analizy ruchu obiektów przed ich implementacją. Dlatego istotne jest zrozumienie, że do całkowitego unieruchomienia obiektu nie wystarczy jedynie ograniczenie pewnych ruchów, ale konieczne jest zablokowanie wszystkich sześciu stopni swobody.

Pytanie 25

Na zdjęciu przedstawiono proces kształtowania wyrobu z blachy metodą

A. zgrzewania.

B. wyoblania.

C. skrawania.

D. tłoczenia.

Wybór odpowiedzi niepoprawnych, takich jak "tłoczenia", "zgrzewania" czy "skrawania", wskazuje na zrozumienie ograniczonego kontekstu procesów obróbczych. Tłoczenie to proces, w którym materiał jest formowany przez zastosowanie dużych sił do jego deformacji, często w celu wycinania lub kształtowania blachy, jednak nie opiera się na ruchu obrotowym, co czyni je nieadekwatnym w kontekście pytania. Zgrzewanie polega na łączeniu dwóch elementów metalowych poprzez ich podgrzanie i nie ma nic wspólnego z kształtowaniem blachy poprzez obrót. Skrawanie to z kolei proces usuwania materiału z półfabrykatu, co również nie odpowiada opisanemu w pytaniu procesowi. Typowym błędem myślowym jest mylenie procesów obróbczych z ich zastosowaniami. Każda z tych technik ma swoje specyficzne zastosowania i metody pracy, które nie odpowiadają procesowi wyoblania, które wymaga innego podejścia i wiedzy technicznej. W praktyce, zrozumienie różnic między tymi metodami jest kluczowe dla efektywnego planowania i realizacji procesów produkcyjnych, co wymaga znajomości odpowiednich standardów i specyfikacji materiałowych.

Pytanie 26

Stal, która jest używana do produkcji sprężyn, to gatunek

A. 40

B. 15H

C. SW9

D. 60G

Odpowiedzi 40, SW9 i 15H nie są odpowiednimi gatunkami stali do produkcji sprężyn, co wynika z ich właściwości materiałowych i zastosowań. Stal 40 to stal węglowa, która charakteryzuje się niższą wytrzymałością na rozciąganie i zmęczenie w porównaniu do stali 60G. W praktyce oznacza to, że nie nadaje się na sprężyny, które muszą wytrzymywać cykliczne obciążenia. Stal SW9, z kolei, jest stalą stopową, która w normalnych warunkach nie jest przystosowana do produkcji elementów o wysokiej sprężystości, co ogranicza jej zastosowanie w tej dziedzinie. Natomiast stal 15H, która jest stalą niskostopową, nie zapewnia odpowiednich właściwości mechanicznych dla produkcji sprężyn, co czyni ją również nieodpowiednią. W kontekście praktycznym, wybór niewłaściwego gatunku stali może prowadzić do awarii sprężyn, co jest nie tylko niebezpieczne, ale również kosztowne w kontekście napraw i wymiany. Dlatego tak istotne jest, aby projektanci i inżynierowie dokładnie rozumieli właściwości różnych gatunków stali i ich zastosowania, aby unikać typowych błędów myślowych związanych z niedocenianiem wpływu materiałów na trwałość i funkcjonalność elementów mechanicznych.

Pytanie 27

Podaj metodę obróbcza, która musi być użyta do wytworzenia obudowy żeliwnej z żeberkami?

A. Odlewanie

B. Walcowanie

C. Tłoczenie

D. Kucie

Obróbka odlewnicza jest najczęściej stosowaną metodą do produkcji żeliwnych obudów, zwłaszcza tych z użebrowaniem. Odlewanie pozwala na uzyskanie skomplikowanych kształtów, które są trudne do wyprodukowania innymi metodami. Dzięki zastosowaniu formy odlewniczej, można precyzyjnie odwzorować szczegóły konstrukcyjne, co ma kluczowe znaczenie w przypadku elementów wymagających wysokiej dokładności. Żeliwo odlewane charakteryzuje się dobrymi właściwościami mechanicznymi i odpornością na korozję, co czyni je idealnym materiałem na obudowy do różnych zastosowań przemysłowych, takich jak maszyny, silniki czy urządzenia hydrauliczne. Ponadto, proces odlewania umożliwia produkcję dużych partii elementów, co sprzyja efektywności kosztowej. W praktyce, standardy takie jak ISO 8062 dotyczące tolerancji odlewów oraz normy dotyczące jakości materiałów żeliwnych są kluczowe dla zapewnienia wysokiej jakości produktów. Wiedza o odlewaniu oraz umiejętność interpretacji rysunków technicznych i specyfikacji materiałowych są niezbędne dla inżynierów i techników w branży mechanicznej.

Pytanie 28

Jaką liczbę części wyprodukuje pracownik w trakcie tygodnia, jeśli jego czas pracy w tygodniu wynosi 40 godzin i jest w pełni wykorzystywany w 80%, a na produkcję jednej części potrzeba 0,4 godziny?

A. 60

B. 40

C. 80

D. 100

Wybór odpowiedzi 80 jest całkiem trafny. Żeby policzyć, ile części można wyprodukować w ciągu tygodnia, najpierw trzeba ustalić, ile faktycznie czasu pracownik poświęca na pracę. Pracuje on 40 godzin w tygodniu, ale zaledwie 80% tego czasu to efektywna produkcja, co daje nam 32 godziny (40 godzin * 0,8). Aby obliczyć liczbę wyprodukowanych części, dzielimy efektywny czas pracy przez czas potrzebny na wyprodukowanie jednej części. Czas produkcji jednej części wynosi 0,4 godziny, więc w ciągu 32 godzin pracownik może wyprodukować 80 części (32 godziny / 0,4 godziny na część). Takie obliczenia są dość standardowe w zarządzaniu produkcją i pomagają w lepszym wykorzystaniu czasu pracy. Moim zdaniem, zrozumienie efektywności czasowej jest mega istotne, bo to wpływa na dobre decyzje dotyczące inwestycji i zarządzania zasobami, co w efekcie może pomóc w rentowności firmy.

Pytanie 29

Przedstawiona na rysunku nakrętka z wkładką poliamidową stosowana jest w połączeniach gwintowych w celu

A. zabezpieczenia przed samoodkręceniem nakrętki.

B. zapewnienia jego szczelności.

C. zapewnienia prawidłowego momentu dokręcenia nakrętki.

D. ułatwienia nakręcania nakrętki na śrubę.

Nakrętka z wkładką poliamidową, znana również jako nakrętka samokontrująca, jest projektowana z myślą o minimalizacji ryzyka samoodkręcania się w wyniku drgań czy obciążeń dynamicznych. Wkładka poliamidowa, która znajduje się wewnątrz nakrętki, zwiększa tarcie pomiędzy nakrętką a gwintem śruby. To znacząco poprawia stabilność połączenia, co jest szczególnie istotne w aplikacjach, gdzie występują wibracje, takie jak w przemyśle motoryzacyjnym czy lotniczym. Stosowanie takich nakrętek w konstrukcjach mechanicznych jest zgodne z najlepszymi praktykami inżynieryjnymi, ponieważ zapobiega niebezpiecznym sytuacjom związanym z luzowaniem się połączeń. Przykładowo, w silnikach samochodowych, gdzie elementy są narażone na drgania, użycie nakrętek z wkładkami poliamidowymi jest standardem, co zwiększa bezpieczeństwo i niezawodność konstrukcji. Zachęca się projektantów do rozważenia ich zastosowania w swoich projektach, aby zapewnić długotrwałe i stabilne połączenia.

Pytanie 30

Czynnikiem, który nie powoduje szybszego zużycia pasa przekładni pasowej jest

A. niewystarczająco niska prędkość obrotowa przekładni

B. nieprawidłowe ustawienie kół względem osi wału

C. brak równoległości osi wałów z zamocowanymi kołami pasowymi

D. niewłaściwe smarowanie pasa

Zbyt niska prędkość obrotowa przekładni rzeczywiście nie jest przyczyną przyspieszonego zużycia pasa przekładni pasowej. W rzeczywistości, zbyt niska prędkość może prowadzić do zmniejszenia efektywności transferu mocy, ale nie generuje nadmiernego tarcia ani nie powoduje nadmiernego zużycia materiałów. Praktyczne przykłady pokazują, że w wielu zastosowaniach przemysłowych, takich jak napędy w maszynach CNC czy systemach transportowych, odpowiednia prędkość obrotowa jest kluczowa, ale jej niewielki spadek nie wpływa negatywnie na żywotność pasa. W takich przypadkach, aby zminimalizować zużycie pasa, zaleca się regularne monitorowanie parametrów pracy przekładni oraz stosowanie materiałów o wysokiej odporności na zużycie, co jest zgodne z najlepszymi praktykami inżynieryjnymi oraz normami jakościowymi, takimi jak ISO 9001.

Pytanie 31

Po zakończeniu pracy na tokarce, łoże należy nasmarować

A. olejem napędowym

B. olejem maszynowym

C. naftą

D. benzyną

Odpowiedź 'olejem maszynowym' jest jak najbardziej na miejscu! Ten olej jest stworzony do smarowania różnych części maszyn, jak na przykład łożyska czy przekładnie. Dzięki niemu zmniejszamy tarcie i zużycie, co zdecydowanie wpływa na dłuższą żywotność narzędzi i maszyn. Na tokarce, po skończonej pracy, smarowanie łoża jest mega ważne, bo to pomaga utrzymać wszystko w porządku i precyzyjnie działa. Olej maszynowy nie tylko chroni przed rdzą, ale też ładnie zbiera zanieczyszczenia i tworzy warstwę ochronną, co jest naprawdę przydatne. Jeśli regularnie stosujesz olej zgodnie z tym, co mówi producent, i nie zapominasz o harmonogramach konserwacji, to jesteś na dobrej drodze. W przemyśle, szczególnie w motoryzacji i lotnictwie, gdzie dokładność jest kluczowa, źle dobrany olej może spowodować naprawdę kosztowne problemy, a tego raczej nie chcemy.

Pytanie 32

Na rysunku przedstawiono nakrętkę

A. skrzydełkową.

B. otworową.

C. koronową.

D. rzymską.

Nakrętka koronowa, przedstawiona na rysunku, charakteryzuje się wypustkami na obwodzie, które umożliwiają łatwe ręczne dokręcanie i odkręcanie. Takie rozwiązanie jest szczególnie przydatne w aplikacjach, gdzie szybkość i wygoda użytkowania mają kluczowe znaczenie. Nakrętki koronowe są powszechnie stosowane w różnych branżach, od motoryzacji po budownictwo, gdzie często występuje potrzeba częstego demontażu i montażu komponentów. W praktyce, ich użycie może znacznie przyspieszyć procesy montażowe, co może być istotnym czynnikiem wpływającym na efektywność produkcji. W kontekście standardów branżowych, nakrętki te są zgodne z normami DIN, co zapewnia ich niezawodność i wymaganą jakość. Przykładem zastosowania nakrętek koronowych mogą być konstrukcje, w których konieczne jest szybkie dostosowanie lub wymiana części, takie jak w meblach modułowych lub systemach instalacyjnych. Dodatkowo, ich stosowanie w połączeniach roboczych, gdzie narzędzia ręczne są często preferowane, czyni je doskonałym wyborem dla wielu inżynierów i techników.

Pytanie 33

Sprzęgła, w których moment napędowy jest przekazywany wskutek oddziaływania sił tarcia, określamy jako sprzęgła

A. podatne

B. samonastawne

C. asynchroniczne

D. synchroniczne

Odpowiedzi "samonastawnymi", "synchronicznymi" oraz "podatnymi" wskazują na nieporozumienia dotyczące klasyfikacji sprzęgieł. Sprzęgła samonastawne są zaprojektowane tak, aby automatycznie dopasowywały się do różnic w położeniu wałów, co nie jest związane z siłami tarcia, lecz z mechanizmem regulacyjnym, który redukuje naprężenia. Użycie tego typu sprzęgieł jest ograniczone do specyficznych zastosowań, gdzie istotne są zmiany w położeniu, a nie stała współpraca z momentem obrotowym. Natomiast sprzęgła synchroniczne działają na zasadzie zgrania prędkości obrotowych wałów przed ich połączeniem, co również nie pasuje do opisu sprzęgieł działających na siłach tarcia. Takie rozwiązania są powszechnie stosowane w napędach mechanicznych wymagających ścisłej synchronizacji, jak w przypadku niektórych silników elektrycznych. Sprzęgła podatne zaś są projektowane z myślą o absorpcji drgań i nieprzewidywalnych obciążeń, co również odbiega od koncepcji sprzęgieł asynchronicznych. To, co łączy te błędne odpowiedzi, to ignorowanie fundamentalnych zasad dotyczących działania sprzęgieł, opierających się na specyfice zastosowania i mechanizmach przenoszenia momentu, prowadzące do mylnych przekonań na temat ich funkcji. Ważne jest, aby zrozumieć, że różne typy sprzęgieł mają swoje unikalne zastosowania i mechanizmy, co wpływa na wybór odpowiedniego rozwiązania w praktyce inżynieryjnej.

Pytanie 34

Określ maksymalną wartość siły rozciągającej dla pręta, jeżeli jego pole przekroju poprzecznego wynosi 2 cm2, a dopuszczalne naprężenie materiału na rozciąganie wynosi 400 MPa?

A. 800 kN

B. 4 kN

C. 40 kN

D. 80 kN

Wybierając inne odpowiedzi niż 80 kN, można napotkać na kilka typowych błędów w myśleniu. Na przykład, wybór 4 kN lub 40 kN może wynikać z niedoszacowania pola przekroju poprzecznego lub pomyłki w jednostkach, przy czym odpowiedzi te są znacznie poniżej wartości oczekiwanej. Możliwość uzyskania wartości 800 kN może być konsekwencją błędnych założeń dotyczących jednostek lub niewłaściwego zrozumienia pojęcia naprężenia. W rzeczywistości, obliczenia takie wymagają precyzyjnego podejścia, aby nie zaniżać ani nie zawyżać wartości siły rozciągającej. Kluczowe jest zrozumienie, że siła rozciągająca jest bezpośrednio proporcjonalna do pola przekroju poprzecznego i dopuszczalnego naprężenia. Często inżynierowie muszą porównywać wyniki obliczeń z normami branżowymi, takimi jak Eurokod 3 dla konstrukcji stalowych, aby upewnić się, że projektowane elementy nie przekroczą dopuszczalnych wartości naprężeń. Nieprawidłowe wybory mogą prowadzić do poważnych konsekwencji, takich jak awaria konstrukcji, co potwierdza znaczenie dokładnych obliczeń i świadomego podejścia do projektowania inżynieryjnego.

Pytanie 35

Jaką objętość będzie miał gaz doskonały o temperaturze T2=800 K na końcu procesu izobarycznego, jeżeli na początku tego procesu gaz o temperaturze T1=200 K zajmował objętość 3 m3?

A. 12 m3

B. 8 m3

C. 10 m3

D. 6 m3

Gaz doskonały podlega prawu gazu doskonałego, które opisuje jego zachowanie w zależności od temperatury, ciśnienia i objętości. W przypadku przemiany izobarycznej, ciśnienie pozostaje stałe, a zmiana temperatury prowadzi do proporcjonalnej zmiany objętości. Wzór opisujący tę relację to V1/T1 = V2/T2, gdzie V1 to początkowa objętość, T1 to początkowa temperatura, V2 to końcowa objętość, a T2 to końcowa temperatura. Wstawiając dane: V1 = 3 m3, T1 = 200 K oraz T2 = 800 K, otrzymujemy równanie 3 m3 / 200 K = V2 / 800 K. Po przekształceniu uzyskujemy V2 = (3 m3 * 800 K) / 200 K = 12 m3. Przykładem praktycznego zastosowania tej zasady jest projektowanie silników spalinowych, gdzie zrozumienie zmian objętości gazów w cyklach termodynamicznych jest kluczowe dla optymalizacji wydajności. Wiedza o zachowaniu gazów doskonałych jest fundamentem inżynierii mechanicznej i chemicznej, będąc podstawą wielu obliczeń w procesach przemysłowych.

Pytanie 36

Przekładnię pasową z pasem zębatym przedstawiono na rysunku

A. D.

B. A.

C. B.

D. C.

Przekładnia pasowa z pasem zębatym, przedstawiona na rysunku B, jest rozwiązaniem inżynieryjnym, które skutecznie łączy ruch obrotowy dwóch elementów za pomocą zębatych pasków. Zęby na pasku wpasowują się w rowki kół pasowych, co zapewnia pewne i stabilne połączenie. Takie rozwiązanie jest szczególnie efektywne w systemach, gdzie wymagana jest precyzyjna kontrola prędkości obrotowej oraz momentu obrotowego. Przykładem zastosowania tego typu przekładni są napędy w maszynach przemysłowych, takich jak prasy czy transportery, gdzie zminimalizowanie poślizgu między elementami napędu jest kluczowe dla wydajności i bezpieczeństwa operacji. Dodatkowo, w kontekście standardów branżowych, takie rozwiązania często są projektowane zgodnie z normami ISO 9001, co zapewnia wysoką jakość oraz niezawodność i bezpieczeństwo działania w różnych warunkach pracy.

Pytanie 37

Na rysunku przedstawiono oznaczenie tolerancji

A. walcowości.

B. symetrii.

C. prostoliniowości.

D. płaskości.

Wybrane odpowiedzi dotyczące prostoliniowości, walcowości czy symetrii są błędne, gdyż każda z tych tolerancji odnosi się do różnych aspektów geometrii oraz wymagań dotyczących form i kształtów. Tolerancja prostoliniowości dotyczy odchylenia od idealnej linii prostej, co jest kluczowe w kontekście elementów, które muszą zapewniać precyzyjny ruch, na przykład w systemach prowadnic. W przypadku walcowości, odnosi się ona do tolerancji dotyczących cylindrycznych powierzchni, a nie do płaskich. Jest to istotne w kontekście komponentów takich jak tuleje czy wały, gdzie ważne jest, aby powierzchnie były równomiernie rozłożone wokół osi. Tolerancja symetrii z kolei wymaga, aby elementy były równomiernie rozłożone wokół określonej osi, co jest niezbędne w konstrukcjach, gdzie istotne są właściwości dynamiczne i równoważenie sił. Typowe błędy myślowe prowadzące do wyboru niewłaściwych odpowiedzi mogą wynikać z braku zrozumienia różnic pomiędzy różnymi typami tolerancji lub z niejasności w interpretacji symboliki tolerancji, co jest kluczowe w inżynierii i projektowaniu. Zastosowanie niewłaściwych tolerancji może prowadzić do niewłaściwego funkcjonowania komponentów oraz ich przedwczesnego zużycia.

Pytanie 38

Czynnikiem, który nie powoduje przyspieszonego zużycia pasa klinowego w systemie pasowym jest

A. nasączenie pasa olejem

B. nieprostopadłe ustawienie kół względem osi wału

C. zbyt niska prędkość obrotu przekładni

D. brak równoległości osi wałów oraz zamontowanych kół pasowych

Zaolejenie pasa klinowego, brak równoległości osi wałów oraz nieprostopadłe osadzenie kół względem osi wału są znaczącymi czynnikami wpływającymi na jego przyspieszone zużycie. Zaolejenie pasa może prowadzić do utraty przyczepności, co skutkuje poślizgiem i zwiększonym tarciem, co w konsekwencji przyspiesza proces zużycia. Zjawisko to jest szczególnie groźne w zastosowaniach, gdzie pasy muszą przenosić duże obciążenia, ponieważ każdego dnia są one narażone na intensywne tarcie, które przyspiesza ich degradację. Ponadto, brak równoległości osi wałów prowadzi do nierównomiernego zużycia pasa, co może skutkować jego pękaniem i w konsekwencji awarią całego układu napędowego. Z kolei nieprostopadłe osadzenie kół powoduje, że pas klinowy nie jest w stanie prawidłowo wchodzić w interakcję z kołem pasowym, co również skutkuje zwiększonym zużyciem. W praktyce, wiele organizacji stosuje standardy ISO dotyczące montażu przekładni pasowych, które uwzględniają wszystkie te czynniki, aby zminimalizować ryzyko przedwczesnego zużycia elementów. Niezbędne jest regularne sprawdzanie, czy osadzenie kół pasowych jest prawidłowe i czy nie ma zjawiska poślizgu, co pozwoli na przedłużenie żywotności pasa klinowego.

Pytanie 39

Podczas montażu przekładni przedstawionej na rysunku należy zapewnić

A. wzajemne pokrywanie się osi wałów.

B. współosiowość kół.

C. równoległość kół do osi wałów.

D. wzajemną równoległość wałów.

Nieprawidłowe odpowiedzi na pytanie dotyczące montażu przekładni często wynikają z niepełnego zrozumienia podstawowych zasad działania tych układów. Równoległość kół do osi wałów, wzajemna równoległość wałów oraz współosiowość kół to koncepcje, które mogą wydawać się podobne, jednak w rzeczywistości mają różne implikacje dla pracy przekładni. Równoległość kół do osi wałów, na przykład, nie jest wystarczająca, ponieważ nawet jeśli koła są równoległe, niewłaściwe ustawienie wałów może prowadzić do zjawisk takich jak nieprawidłowe przenoszenie momentu obrotowego. Z kolei wzajemne pokrywanie się osi wałów to również błędne podejście, które może skutkować nieprawidłowym działaniem całego układu. Wały powinny być równoległe, a nie pokrywać się, co oznacza, że ich osie muszą być w odpowiednich odległościach od siebie. Współosiowość kół może być istotna, ale w kontekście montażu wałów, najważniejszym czynnikiem pozostaje ich wzajemna równoległość, co przekłada się na minimalizację ryzyka wystąpienia uszkodzeń i awarii. Ignorowanie tych zasad podczas montażu przekładni prowadzi nie tylko do problemów z działaniem urządzeń, ale także do zwiększenia kosztów eksploatacji oraz konieczności przeprowadzania częstszych napraw. Właściwe zrozumienie tych fundamentalnych zasad jest kluczowe dla każdego inżyniera zajmującego się projektowaniem i utrzymaniem maszyn.

Pytanie 40

Połączenie sworzniowe przedstawia rysunek oznaczony literą

A. D.

B. C.

C. A.

D. B.

Odpowiedzi oznaczone literami A, B i C nie przedstawiają połączenia sworzniowego, co może prowadzić do nieporozumień w kontekście analizy mechanizmów i konstrukcji. Wiele osób może błędnie uznać te rysunki za prawidłowe, ponieważ mogą przypominać inne formy połączeń mechanicznych, ale kluczowe różnice muszą być dobrze zrozumiane. Na przykład, połączenie oznaczone literą A może przedstawiać połączenie spawane, które charakteryzuje się trwałym zespoleniem dwóch elementów poprzez stopienie ich materiałów. Choć to rozwiązanie jest niezwykle mocne, nie pozwala na żaden ruch względny między elementami. Podobnie, połączenie przedstawione w rysunku B może być połączeniem śrubowym, które wykorzystuje gwintowane elementy do łączenia komponentów, jednak to także różni się od sworzniowego, ponieważ wprowadza dodatkowe elementy i nie ma funkcji ruchu obrotowego, który jest kluczowy w połączeniach sworzniowych. Natomiast rysunek C może ilustrować połączenie przegubowe, które również nie działa na tej samej zasadzie, gdyż umożliwia ruch tylko w określonych kierunkach. Zrozumienie tych różnic jest kluczowe dla inżynierów, którzy muszą dobierać odpowiednie metody łączenia elementów w zależności od wymagań konstrukcji i funkcji mechanizmów. Ignorowanie tych podstawowych różnic może prowadzić do niewłaściwego doboru technologii w projektach, co może mieć poważne konsekwencje dla stabilności i bezpieczeństwa całej konstrukcji.
