Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 7 maja 2026 21:00
Data zakończenia: 7 maja 2026 21:14

Egzamin zdany!

Wynik: 37/40 punktów (92,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jakie urządzenie stosowane do zasilania silnika indukcyjnego potrafi regulować częstotliwość wyjściową?

A. Stycznik

B. Prostownik

C. Chopper

D. Falownik

Falownik jest urządzeniem, które konwertuje stałe napięcie na napięcie przemienne o regulowanej częstotliwości i amplitudzie. Dzięki temu pozwala na precyzyjne sterowanie prędkością obrotową silnika indukcyjnego, co jest kluczowe w wielu zastosowaniach przemysłowych, takich jak napędy elektryczne w robotyce, systemach HVAC czy transportery taśmowe. W praktyce, falowniki umożliwiają oszczędność energii poprzez dostosowanie mocy do rzeczywistych potrzeb, co jest zgodne z normami wydajności energetycznej. Dodatkowo, falowniki są zgodne z normami IEC i są szeroko stosowane w automatyzacji procesów przemysłowych, co potwierdza ich istotność w nowoczesnych rozwiązaniach inżynieryjnych. Warto zauważyć, że falowniki mogą również pełnić funkcje zabezpieczeń, takie jak ochrona przed przeciążeniem, co zwiększa trwałość systemów napędowych. W kontekście przemysłowym, ich zastosowanie prowadzi do znacznych oszczędności operacyjnych oraz zwiększenia efektywności procesów produkcyjnych.

Pytanie 2

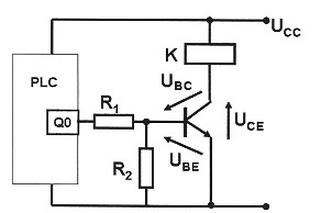

W układzie sterowania, którego fragment przedstawiono na rysunku, pomierzono napięcia pomiędzy elektrodami tranzystora. Uzyskano następujące wyniki: U_BE - 0,7 V, U_CE = 0,2 V, U_BC = 0,5 V. Wyniki pomiarów świadczą o

A. braku uszkodzenia układu.

B. uszkodzeniu przekaźnika.

C. uszkodzeniu sterownika.

D. uszkodzeniu tranzystora.

Odpowiedź "braku uszkodzenia układu" jest poprawna, ponieważ wartości napięć zmierzone na tranzystorze są zgodne z typowym zachowaniem tranzystora bipolarnego w układzie sterowania. Napięcie UBE wynoszące 0,7 V wskazuje, że złącze emiter-baza jest w stanie przewodzenia, co jest charakterystyczne dla aktywnego działania tranzystora. Napięcie UCE na poziomie 0,2 V sugeruje, że tranzystor znajduje się w stanie nasycenia, co oznacza, że przewodzi prąd między kolektorem a emiterem, co jest kluczowe dla prawidłowego działania układu. W takim stanie tranzystor działa jak włącznik, co jest istotne w zastosowaniach takich jak automatyzacja czy sterowanie silnikami. Napięcie UBC wynoszące 0,5 V jest wartością, która w kontekście analizy stanu tranzystora nie wskazuje na możliwe uszkodzenie. To ukazuje, że całkowita charakterystyka napięć potwierdza prawidłowe funkcjonowanie układu, co jest zgodne z dobrymi praktykami inżynieryjnymi w projektowaniu układów elektronicznych.

Pytanie 3

Symbol przedstawiony na rysunku należy umieścić na urządzeniu

A. o groźnej promieniotwórczości.

B. zasilanym trójfazowo.

C. emitującym światło.

D. o szybko wirujących elementach.

Odpowiedź "o groźnej promieniotwórczości" jest poprawna, ponieważ symbol przedstawiony na rysunku to międzynarodowy znak ostrzegawczy używany do oznaczania obecności promieniowania jonizującego. Symbol ten informuje użytkowników o zagrożeniu związanym z materiałami lub urządzeniami emitującymi promieniowanie, które mogą być szkodliwe dla zdrowia. Zgodnie z normą ISO 7010, znaki ostrzegawcze powinny być widoczne i zrozumiałe, aby skutecznie informować o potencjalnym ryzyku. Przykładem zastosowania tego symbolu są laboratoria, zakłady przemysłowe oraz miejsca, gdzie składowane są materiały radioaktywne. W takich lokalizacjach, odpowiednie oznakowanie i przestrzeganie procedur bezpieczeństwa jest kluczowe, aby zminimalizować ryzyko narażenia pracowników i osób postronnych na szkodliwe skutki promieniowania. Użycie tego symbolu jest zgodne z najlepszymi praktykami w dziedzinie zarządzania bezpieczeństwem, które wymagają identyfikacji i oznaczania zagrożeń, co jest istotne dla ochrony zdrowia publicznego.

Pytanie 4

Na rysunku przedstawiono połączenie uzwojeń silnika na tabliczce zaciskowej w

A. podwójną gwiazdę.

B. zygzak.

C. gwiazdę.

D. trójkąt.

Odpowiedź "trójkąt" jest jak najbardziej na miejscu! To dlatego, że w tej konfiguracji uzwojeń silnika końce łączą się w sposób, który zamyka obwód, co pozwala silnikowi asynchronicznemu działać sprawnie. Na tabliczce zaciskowej mamy oznaczenia U1, V1, W1 dla końców uzwojeń, a U2, V2, W2 to ich początki. Połączenie w trójkąt wygląda tak, że łączymy U1 z W2, V1 z U2 i W1 z V2. Dzięki temu silnik działa na pełnej mocy i obciążenie faz jest równomierne. Warto pamiętać, żeby przy podłączaniu silników stosować się do standardów, takich jak IEC, bo to naprawdę ma znaczenie w różnych aplikacjach. Wiedza o połączeniach silników jest niezbędna, gdy chodzi o instalacje, diagnostykę czy konserwację elektryki.

Pytanie 5

Po przeprowadzeniu napraw w szafie sterowniczej numerycznej obrabiarki, pracownik doznał porażenia prądem. Jest nieprzytomny, lecz oddycha. W pierwszej kolejności, po odłączeniu go od źródła prądu, powinno się wykonać następujące kroki:

A. wezwać pomoc medyczną, położyć poszkodowanego na plecach i rozpocząć sztuczne oddychanie

B. ustawić poszkodowanego na boku, zapewnić mu świeże powietrze i rozpocząć sztuczne oddychanie

C. ułożyć poszkodowanego na noszach w wygodnej pozycji i przetransportować go do lekarza w celu oceny stanu zdrowia

D. ustawić poszkodowanego w stabilnej pozycji bocznej i wezwać pomoc medyczną

Odpowiedź, w której porażony zostaje ułożony w pozycji bocznej ustalonej, jest prawidłowa, ponieważ zapewnia to drożność dróg oddechowych i minimalizuje ryzyko aspiracji. Pozycja ta jest kluczowa w przypadku osób nieprzytomnych, które oddychają, ponieważ pozwala na swobodne wydostawanie się ewentualnych wydzielin, a jednocześnie chroni przed zadławieniem. Wzywając pomoc lekarską, dbamy o to, aby profesjonalna interwencja mogła zostać podjęta jak najszybciej, co jest szczególnie ważne w przypadku porażenia prądem, które może prowadzić do poważnych uszkodzeń wewnętrznych. W praktyce, osoby pracujące w środowisku przemysłowym powinny być przeszkolone w zakresie udzielania pierwszej pomocy, co jest zgodne z normą ISO 45001 dotyczącą zarządzania bezpieczeństwem i zdrowiem w pracy. Przykładowo, jeśli pracownik ulegnie porażeniu, niezwłocznie należy ocenić jego stan, a po umieszczeniu go w odpowiedniej pozycji, regularnie kontrolować jego oddech i reakcje, co jest kluczowe do oceny jego stanu przed przybyciem służb medycznych.

Pytanie 6

Zależność między ciśnieniem p, temperaturą T i objętością V powietrza opisuje zależność poniżej. Obniżenie temperatury powietrza przy jego stałej objętości

p · V

= const

A. zwiększa ciśnienie powietrza dla temperatur mniejszych od 0 stop.C

B. nie ma wpływu na ciśnienie powietrza.

C. zwiększa ciśnienie powietrza.

D. zmniejsza ciśnienie powietrza.

Obniżenie temperatury powietrza przy stałej objętości rzeczywiście prowadzi do zmniejszenia ciśnienia powietrza. Zgodnie z prawem Boyle'a-Mariotte'a, dla danej masy gazu, iloczyn ciśnienia (p) i objętości (V) jest wprost proporcjonalny do temperatury (T) wyrażonej w kelwinach. Przy stałej objętości zmiana temperatury wpływa bezpośrednio na ciśnienie. Na przykład, w zastosowaniach inżynieryjnych, w układach pneumatycznych, obniżenie temperatury powietrza może prowadzić do spadku efektywności systemu, co jest kluczowe w kontekście chłodzenia, gdzie kontrola temperatury jest niezbędna dla zapewnienia odpowiednich parametrów pracy. W praktyce, w systemach klimatyzacyjnych, obniżenie temperatury powietrza zewnętrznego skutkuje zmniejszeniem ciśnienia wewnętrznego, co może wpływać na wydajność całego układu. Zrozumienie tej zależności jest niezbędne dla projektantów systemów klimatyzacyjnych oraz inżynierów zajmujących się aerodynamiką.

Pytanie 7

Gdy ciśnienie w zbiorniku kompresora rośnie, zakładając, że wilgotność i temperatura powietrza pozostają niezmienne, stan pary wodnej w zgromadzonym powietrzu

A. nie zmienia się, pod warunkiem, że wilgotność absolutna jest stała

B. oddala się od linii punktu rosy

C. nie zmienia się w stosunku do linii punktu rosy

D. zbliża się do linii punktu rosy

Wzrost ciśnienia w zbiorniku sprężarki powoduje, że powietrze staje się bardziej sprężone. Przy stałej wilgotności i temperaturze, wilgotność względna powietrza wzrasta, co oznacza, że stan pary wodnej w powietrzu zbliża się do linii punktu rosy. Linia punktu rosy jest granicą, przy której para wodna zaczyna kondensować w ciecz. W praktyce, im wyższe ciśnienie, tym więcej pary wodnej może być obecne w powietrzu, co prowadzi do podwyższenia ciśnienia cząstkowego pary wodnej. W zastosowaniach przemysłowych, kontrola ciśnienia i wilgotności powietrza jest kluczowa, zwłaszcza w procesach, w których może wystąpić kondensacja, jak w systemach pneumatycznych czy podczas przechowywania materiałów wrażliwych na wilgoć. Przykładowo, w przemyśle spożywczym lub farmaceutycznym, monitoring tych parametrów zapewnia, że procesy technologiczne przebiegają zgodnie z normami jakości, co z kolei wpływa na trwałość oraz bezpieczeństwo produktów końcowych.

Pytanie 8

Jak definiuje się natężenie przepływu Q cieczy w rurociągu?

A. iloczyn prędkości cieczy oraz czasu jej przepływu.

B. iloczyn ciśnienia cieczy oraz pola przekroju rurociągu.

C. stosunek pola przekroju rurociągu do prędkości, z jaką ciecz przepływa.

D. stosunek objętości cieczy, która przechodzi przez przekrój do czasu, w jakim dokonuje się ten przepływ.

Poprawna odpowiedź definiuje natężenie przepływu Q jako stosunek objętości cieczy przepływającej przez przekrój poprzeczny rurociągu do czasu, w którym ta objętość przechodzi przez dany przekrój. Wzór na natężenie przepływu można zapisać jako Q = V/t, gdzie V to objętość cieczy, a t to czas. To podejście jest fundamentalne w hydraulice i inżynierii cieczy, ponieważ pozwala na dokładne określenie ilości cieczy przepływającej przez system. W praktyce, znajomość natężenia przepływu jest kluczowa przy projektowaniu systemów wodociągowych, kanalizacyjnych oraz instalacji przemysłowych, gdzie zachowanie odpowiednich parametrów przepływu jest niezbędne dla efektywności i bezpieczeństwa. W standardach branżowych, takich jak normy ISO dotyczące przepływu cieczy, definiuje się metody pomiaru Q, co podkreśla znaczenie tej wielkości w inżynierii fluidów. Właściwe obliczenie natężenia przepływu jest także kluczowe w kontekście zachowania energii w systemach hydraulicznych, co wpływa na dobór odpowiednich pomp oraz armatury.

Pytanie 9

Który typ łożyska należy zastosować w zespole mechanicznym wiedząc, że średnica gniazda wynosi 35 mm, jego wysokość wynosi 11 mm, natomiast średnica zewnętrzna wału wynosi 10 mm?

TYP	Wymiary
TYP	d	D	B
7200 B	10	30	9
7300 B	10	35	11
7202 B	15	35	11
7302 B	15	42	13
7203 B	17	40	12
7207 B	35	72	17
7307 B	35	80	21

A. 7202 B

B. 7300 B

C. 7200 B

D. 7307 B

Odpowiedź 7300 B jest prawidłowa, ponieważ łożyska tego typu idealnie pasują do podanych wymiarów. Średnica wewnętrzna łożyska 7300 B wynosi 10 mm, co dokładnie odpowiada średnicy zewnętrznej wału, a średnica zewnętrzna łożyska wynosi 35 mm, co pasuje do średnicy gniazda. Dodatkowo, wysokość łożyska wynosi 11 mm, co również odpowiada wysokości gniazda. W praktyce, poprawny dobór łożyska ma kluczowe znaczenie dla wydajności i trwałości zespołów mechanicznych. Niewłaściwe dopasowanie może prowadzić do zwiększonego tarcia, szybszego zużycia i ostatecznie awarii maszyn. W branży inżynieryjnej istotne jest stosowanie standardów, takich jak ISO czy DIN, które definiują parametry techniczne łożysk. Wybór łożyska 7300 B umożliwia prawidłowe funkcjonowanie mechanizmów rotacyjnych, co jest kluczowe w wielu zastosowaniach, od silników elektrycznych po maszyny przemysłowe.

Pytanie 10

Którym medium roboczym jest zasilane urządzenie o symbolu graficznym przedstawionym na rysunku?

A. Cieczą hydrauliczną.

B. Sprężonym powietrzem.

C. Prądem stałym.

D. Prądem przemiennym.

Cieczą hydrauliczną zasilane są urządzenia, które wykorzystują moc cieczy do generowania siły. W przypadku zaworów hydraulicznych, które widzimy na przedstawionym symbolu, ich głównym zadaniem jest kontrolowanie przepływu cieczy w układach hydraulicznych. Zawory mogą mieć różne funkcje, w tym regulację ciśnienia, kierunku przepływu oraz jego ilości, co jest kluczowe dla prawidłowego funkcjonowania maszyn i urządzeń przemysłowych. Systemy hydrauliczne są powszechnie stosowane w różnych branżach, takich jak budownictwo, przemysł motoryzacyjny i produkcja, gdzie siły generowane przez ciecz są wykorzystywane do napędu narzędzi, podnoszenia ciężarów i sterowania ruchem. Zrozumienie działania zaworów hydraulicznych oraz ich roli w systemach hydraulicznych jest niezwykle istotne, ponieważ prawidłowe ich dobranie i konfiguracja są kluczowe dla efektywności i bezpieczeństwa operacji. Przykładem może być maszyna budowlana, która wykorzystuje hydraulikę do podnoszenia i przemieszczania ciężkich elementów.

Pytanie 11

Wartością tarcia wewnętrznego cieczy dla oleju smarnego jest

A. utlenianie

B. lepkość

C. gęstość

D. smarność

Lepkość jest miarą oporu, jaki ciecz stawia podczas przepływu i jest kluczowym parametrem w ocenie właściwości olejów smarowych. Wysoka lepkość oznacza, że ciecz jest bardziej gęsta i oporna na przepływ, co jest korzystne w zastosowaniach wymagających skutecznego smarowania. Przykładowo, oleje silnikowe muszą mieć odpowiednią lepkość, aby skutecznie chronić silnik przed zużyciem oraz zapewniać odpowiednie smarowanie w różnych temperaturach pracy. Standardy, takie jak SAE, określają klasyfikacje lepkości, co pozwala na wybór odpowiedniego oleju do konkretnego zastosowania. Na przykład, olej 10W-40 ma różne właściwości lepkości w niskich i wysokich temperaturach, co czyni go wszechstronnym wyborem dla wielu silników. Ponadto, lepkość wpływa na inne parametry, takie jak temperatura krzepnięcia i przewodność cieplna, co jest istotne w kontekście efektywności energetycznej urządzeń mechanicznych.

Pytanie 12

W tabeli podano dane techniczne sterownika PLC Jakim maksymalnym prądem można obciążyć sterownik dołączając do jego wyjścia silnik?

Dane techniczne
Napięcie zasilające	AC/DC 24 V
Wejścia:
Zakres dopuszczalny	DC 20,4 ... 28,8 V
Przy sygnale „0"	maks. AC/DC 5 V
Przy sygnale „1"	min. AC/DC 12 V
Prąd wejściowy	2,5 mA
Wyjścia:
Rodzaj	4 przekaźnikowe
Prąd ciągły	10 A - przy obciążeniu rezystancyjnym, 3 A - przy obciążeniu indukcyjnym

A. 0,75 A

B. 3 A

C. 2,5 A

D. 10 A

Maksymalny prąd 3 A, który można obciążyć sterownik PLC, odpowiada specyfikacjom podanym w dokumentacji technicznej urządzenia. W praktyce oznacza to, że przy dołączaniu silnika indukcyjnego do wyjścia sterownika, nie można przekraczać tego prądu, aby uniknąć uszkodzenia urządzenia. Przykładowo, jeśli planujesz używać niewielkiego silnika do napędu wentylatora lub pompy, upewnij się, że jego maksymalne zapotrzebowanie na prąd nie przekracza tego limitu. W przemyśle, często stosuje się zabezpieczenia, takie jak bezpieczniki lub wyłączniki przeciążeniowe, które chronią sprzęt przed uszkodzeniami związanymi z nadmiernym prądem. Dobrym rozwiązaniem jest również monitorowanie prądu roboczego silnika przy pomocy amperomierza, co pozwala na bieżąco ocenić, czy urządzenie pracuje w dopuszczalnych granicach. Zrozumienie i przestrzeganie tych limitów jest kluczowe dla wydajności oraz długowieczności systemów automatyki przemysłowej, w których używane są sterowniki PLC.

Pytanie 13

Która z magistrali komunikacyjnych nie wymaga instalacji rezystorów terminacyjnych na końcach?

A. PROFINET

B. CAN

C. SmartWire-DT

D. RS 485

Wybór RS 485 jako odpowiedzi jest błędny z powodu jego specyfiki projektowej. RS 485 jest standardem szeregowej komunikacji, który wymaga terminowania linii na obu końcach magistrali, aby zminimalizować odbicia sygnału i zapewnić integralność danych. Użytkownicy często mylą RS 485 z innymi protokołami, nie zdając sobie sprawy z wpływu terminacji na jakość sygnału. Z kolei CAN, czyli Controller Area Network, również wymaga rezystorów terminujących, co jest kluczowe dla jego działania w kontekście komunikacji w czasie rzeczywistym, zwłaszcza w aplikacjach motoryzacyjnych i przemysłowych. SmartWire-DT jest systemem komunikacyjnym, który również wymaga terminacji. Warto zauważyć, że nie wszyscy użytkownicy mają pełne zrozumienie zasad działania różnych magistrali, co prowadzi do błędnych odpowiedzi. W przypadku komunikacji w automatyce przemysłowej istotne jest, aby projektanci systemów dokładnie rozumieli parametry techniczne wykorzystywanych protokołów, aby unikać problemów z transmisją danych, które mogą prowadzić do awarii lub spadku wydajności systemów. Kluczowe jest przestrzeganie standardów branżowych oraz dobrej praktyki projektowej, co zapewnia stabilność i efektywność całego systemu komunikacyjnego.

Pytanie 14

Wskaż prawidłowe przyporządkowanie cyfr wskazujących części sprzęgła kłowego do ich nazw.

	Piasta sprzęgła	Kołnierz przykręcany	Wkładka elastyczna	Pierścienie osadcze	Podkładka zabezpieczająca
Przyporządkowanie 1.	1	2	3	4 \| 5	6
Przyporządkowanie 2.	3	1	2	4 \| 5	6
Przyporządkowanie 3.	4	2	3	5 \| 6	1
Przyporządkowanie 4.	5	1	2	4 \| 6	3

A. Przyporządkowanie 1.

B. Przyporządkowanie 2.

C. Przyporządkowanie 3.

D. Przyporządkowanie 4.

Odpowiedź jest prawidłowa, ponieważ przyporządkowanie 1. dokładnie odzwierciedla rzeczywiste rozmieszczenie i funkcje poszczególnych części sprzęgła kłowego. W praktyce, zrozumienie tych elementów jest kluczowe dla prawidłowego montażu i konserwacji urządzeń mechanicznych. Na przykład, płytka sprzęgła, oznaczona cyfrą 1, jest podstawowym elementem, który łączy różne części, a jej prawidłowe umiejscowienie zapewnia stabilność całego systemu. Kołnierz przykręcany (oznaczony cyfrą 2) odpowiada za mocowanie, co jest szczególnie istotne w kontekście obciążeń dynamicznych występujących w pracy sprzęgła. Wkładka elastyczna (cyfra 3) pełni kluczową rolę w amortyzacji drgań, co wpływa na żywotność oraz efektywność działania całego mechanizmu. Pozostałe elementy, takie jak pierścienie osadcze (4 i 5) i podkładka zabezpieczająca (6), również mają swoje określone funkcje, które są niezbędne dla prawidłowego działania sprzęgła. Zrozumienie tych interakcji jest nie tylko istotne z perspektywy inżynieryjnej, ale również w kontekście zachowania standardów jakości i bezpieczeństwa w przemyśle.

Pytanie 15

Symbol graficzny którego elementu przedstawiono na rysunku?

A. Tranzystora.

B. Transila.

C. Transoptora.

D. Tyrystora.

Symbol przedstawiony na rysunku to graficzne oznaczenie transila, elementu elektronicznego, który jest kluczowy w ochronie układów przed przepięciami. Transile są stosowane w różnych aplikacjach, w tym w zasilaczach, układach komunikacyjnych oraz w systemach automatyki przemysłowej. Ich zdolność do przewodzenia prądu w obie strony po przekroczeniu określonego napięcia przebicia czyni je niezwykle efektywnymi w ochronie delikatnych komponentów przed szkodliwymi skokami napięcia. W praktyce, transile zabezpieczają układy przed wysokimi impulsami, na przykład z wyładowań atmosferycznych lub włączania wysokoprądowych urządzeń. Warto również zauważyć, że ich stosowanie jest zgodne z normami IEC 61000-4-5, co podkreśla ich rolę w zapewnieniu odporności na przepięcia. Dobrą praktyką inżynieryjną jest dobieranie transili odpowiednich do specyfikacji napięcia pracy danego systemu, co zapewnia optymalną ochronę.

Pytanie 16

Komutatorowa prądnica tachometryczna podłączona do wału silnika wykonawczego, działającego w systemie mechatronicznym, stanowi przetwornik

A. kąta obrotu na impulsy elektryczne

B. prędkości obrotowej na impulsy elektryczne

C. kąta obrotu na regulowane napięcie stałe

D. prędkości obrotowej na napięcie stałe

Wybór odpowiedzi dotyczącej konwersji kąta obrotu na impulsy elektryczne jest niepoprawny, ponieważ komutatorowa prądnica tachometryczna nie działa na zasadzie pomiaru kąta obrotu. Kąt obrotu, choć istotny w kontekście niektórych urządzeń pomiarowych, takich jak enkodery, nie jest bezpośrednio związany z funkcjonalnością prądnic tachometrycznych, które koncentrują się na prędkości obrotowej. Kolejna błędna koncepcja dotyczy przekształcania prędkości obrotowej na impulsy elektryczne. Chociaż impulsy elektryczne mogą być generowane przez różne typy czujników, w przypadku prądnic tachometrycznych generowane napięcie stałe jest bardziej stabilnym i dokładnym sposobem przedstawienia prędkości obrotowej, co jest kluczowe w aplikacjach wymagających precyzyjnego pomiaru. Ostatnia nieprawidłowa koncepcja wiąże się z regulowanym napięciem stałym, które nie jest typowe dla działania prądnic tachometrycznych. Te urządzenia dostarczają napięcie stałe, które jest proporcjonalne do prędkości obrotowej, a nie napięcie regulowane. Zrozumienie tych różnic jest kluczowe dla efektywnego wykorzystania technologii w systemach mechatronicznych oraz dla prawidłowej interpretacji i analizy danych pochodzących z różnych czujników i przetworników. Właściwe podejście do wyboru urządzeń pomiarowych może znacząco wpłynąć na wydajność i jakość projektów inżynieryjnych.

Pytanie 17

Na etykiecie rozdzielacza pneumatycznego MEH-5/2-1/8-B zaznaczono średnicę przyłącza

A. 5 mm

B. 8 mm

C. G5/2

D. G 1/8

Oznaczenie G 1/8 na obudowie rozdzielacza pneumatycznego MEH-5/2-1/8-B wskazuje na typ gwintu przyłączeniowego, który jest standardem w branży pneumatycznej. W tym przypadku 'G' oznacza gwint zewnętrzny typu metrycznego, a '1/8' odnosi się do nominalnej średnicy otworu, która wynosi 1/8 cala. Gwinty G są powszechnie stosowane w instalacjach pneumatycznych i hydraulicznych, a ich rozmiary są określane według normy BSP (British Standard Pipe). W praktyce oznacza to, że do tego typu rozdzielacza należy stosować złącza odpowiednie dla gwintu 1/8, co zapewnia kompatybilność i szczelność układu. Znajomość tych oznaczeń jest kluczowa dla inżynierów i techników zajmujących się instalacjami pneumatycznymi, ponieważ niewłaściwe dobieranie złączek może prowadzić do wycieków, awarii systemu oraz zwiększenia kosztów eksploatacyjnych. Przykładem zastosowania mogą być instalacje w automatyzacji przemysłowej, gdzie precyzyjne zarządzanie ciśnieniem i wydajnością jest kluczowe dla efektywności operacyjnej.

Pytanie 18

Jakie jest właściwe podłączenie dla przyłącza oznaczonego literą 'T' w zaworze hydraulicznym 4/2, które ma oznaczenia A, B, P i T?

A. Do siłownika jednostronnego działania

B. Do siłownika dwustronnego działania

C. Do zbiornika sprężonego powietrza

D. Do zbiornika oleju hydraulicznego

Odpowiedź "Do zbiornika oleju hydraulicznego" jest jak najbardziej trafna. Przyłącze oznaczone literą "T" w układzie hydrauliki siłowej faktycznie działa jako odpływ. W standardowych zaworach hydraulicznych 4/2 to właśnie tam kierowany jest olej, którego nie wykorzystujemy w danym momencie do pracy siłownika. Moim zdaniem, świetnym przykładem jest hydraulika w maszynach budowlanych - po prostu musimy odprowadzać nadmiar oleju, żeby nie było problemów z przegrzewaniem się układu. Dobrze jest też regularnie sprawdzać poziom oleju w zbiorniku, bo jak będzie zbyt niski, to może się zdarzyć, że pompa zacznie zassysać powietrze, a to już poważnie obniża efektywność całego systemu.

Pytanie 19

W przedstawionym na rysunku siłowniku dwustronnego działania ruch tłoka odbywa się w kierunku wskazanym strzałką. Która komora oznaczona została literą B?

A. Spływowa.

B. Podtłokowa.

C. Tłoczna.

D. Nadtłokowa.

Tak, odpowiedź "tłoczna" jest jak najbardziej trafna. Komora B w siłowniku dwustronnego działania to właśnie to miejsce, gdzie olej hydrauliczny wchodzi pod ciśnieniem, a to powoduje ruch tłoka w stronę strzałki. W siłownikach hydraulicznych ta komora tłoczna jest mega ważna, bo to ona przenosi energię do mechanizmu. Moim zdaniem, żeby siłowniki działały jak należy, trzeba zrozumieć, jak różnie te komory pełnią swoje funkcje. Komora tłoczna odpowiada za wytwarzanie siły, która zmienia energię hydrauliczną w ruch. W praktyce, zwłaszcza w maszynach budowlanych czy systemach automatyzacji, efektywność siłowników zależy od tego, jak dobrze znamy zasady hydrauliki i jak to zastosujemy w projektach. Standardy ISO 4413 czy ANSI B93 pomagają w tym, bo ich przestrzeganie podnosi niezawodność i wydajność układów hydraulicznych.

Pytanie 20

Siłownik hydrauliczny o parametrach znamionowych zamieszczonych w tabeli, w warunkach nominalnych zasilany jest czynnikiem roboczym o ciśnieniu

Parametry siłownika hydraulicznego
Tłok	Ø 25 mm ÷ Ø 500 mm
Tłoczysko	Ø 16 mm ÷ Ø 250 mm
Skok	do 5000 mm
Ciśnienie nominalne	Pn = 35 MPa (350 bar)
Ciśnienie próbne	Pp = 1,5 x Pn
Prędkość przesuwu tłoka	Vmax = 0,5 m/s
Temperatura czynnika roboczego	-25°C ÷ +200°C (248 K ÷ 473 K)
Temperatura otoczenia	-20°C ÷ +100°C (253 K ÷ 373 K)

A. 70 bar

B. 525 bar

C. 35 bar

D. 350 bar

Wybór odpowiedzi 350 bar jako poprawnej opiera się na danych przedstawionych w tabeli parametrów siłownika hydraulicznego. Według tych danych, ciśnienie nominalne (Pn) wynosi 35 MPa, co jest równoważne 350 bar. Zastosowanie siłowników hydraulicznych o odpowiednich parametrach ciśnienia jest kluczowe w wielu branżach, takich jak budownictwo, przemysł motoryzacyjny czy robotyka, gdzie precyzyjne działanie i niezawodność są niezbędne. W praktyce, jeśli siłownik jest zasilany ciśnieniem przekraczającym jego parametry nominalne, może to prowadzić do uszkodzenia urządzenia, a w rezultacie do awarii systemu. Często w zastosowaniach inżynieryjnych zaleca się stosowanie marginesu bezpieczeństwa, aby uniknąć sytuacji, w której ciśnienie robocze zbliża się do maksymalnych wartości znamionowych. Dobrą praktyką jest również regularne monitorowanie stanu siłowników oraz ich parametrów, aby zapewnić ich prawidłową pracę i wydajność. Znajomość specyfikacji technicznych i właściwości materiałów, z których wykonane są siłowniki, ma bezpośredni wpływ na ich długowieczność i efektywność w działaniu.

Pytanie 21

Jaką średnicę powinien mieć otwór, aby pomieścić nit o średnicy 2 mm?

A. 1,9 mm

B. 2,1 mm

C. 2,3 mm

D. 2,0 mm

Odpowiedź 2,1 mm jest poprawna, ponieważ przy wykonywaniu otworów pod nity ważne jest, aby zapewnić odpowiedni luz montażowy. Nit o średnicy 2 mm wymaga otworu o nieco większej średnicy, aby umożliwić właściwe wprowadzenie nitu oraz zapewnić odpowiednią przestrzeń do rozprężenia. Zgodnie z normami dotyczącymi montażu nitów, zaleca się, aby średnica otworu była o 0,1 mm do 0,3 mm większa od średnicy samego nitu. W praktyce, luz ten pozwala na łatwiejsze osadzenie nitu oraz eliminuje ryzyko uszkodzenia materiału, w który wprowadzany jest nit. Zbyt wąski otwór może prowadzić do trudności w montażu i do uszkodzeń. W przypadku materiałów o dużej twardości lub w zastosowaniach wymagających precyzyjnego zamocowania, zachowanie odpowiednich standardów luzu jest kluczowe dla długowieczności połączenia. Warto również zwrócić uwagę na materiały, z których wykonane są elementy, ponieważ różne rodzaje metali mogą wymagać różnych tolerancji w zakresie średnicy otworu, co jest podkreślone w standardach takich jak ISO 286-1.

Pytanie 22

Należy przekształcić energię sprężonej cieczy roboczej w ruch obrotowy o bardzo niskiej i stabilnej prędkości obrotowej, jak również znacznym momencie obrotowym. Elementem wykonawczym jest hydrauliczny

A. siłownik nurnikowy

B. siłownik teleskopowy

C. silnik tłokowy

D. silnik zębaty

Silnik tłokowy jest idealnym rozwiązaniem w sytuacjach, gdy wymagane jest zamienienie energii sprężonej cieczy na ruch obrotowy o stabilnej prędkości i dużym momencie obrotowym. Działa on na zasadzie wykorzystania ruchu tłoków, które przemieszczają się w cylindrach w odpowiedzi na ciśnienie cieczy roboczej. Dzięki swojej konstrukcji, silniki tłokowe są zdolne do pracy w szerokim zakresie obrotów, ale szczególnie dobrze sprawdzają się przy niskich prędkościach obrotowych, co jest kluczowe w wielu zastosowaniach przemysłowych, takich jak hydrauliczne systemy napędowe w maszynach budowlanych czy pojazdach. Dodatkowo, silniki tłokowe charakteryzują się wysokim momentem obrotowym przy niskich prędkościach, co umożliwia efektywne przenoszenie sił. W praktyce, standardy branżowe, takie jak ISO 4414, podkreślają znaczenie wykorzystania odpowiednich komponentów hydraulicznych, co czyni silnik tłokowy właściwym wyborem w wielu aplikacjach hydraulicznych, gdzie stabilność i wydajność są kluczowe.

Pytanie 23

Na schemacie symbolem 1A oznaczono

A. czujniki położenia.

B. stację zasilania olejem.

C. zawór rozdzielający.

D. element wykonawczy.

Symbol 1A na schemacie oznacza element wykonawczy, którym jest siłownik pneumatyczny. Siłowniki odgrywają kluczową rolę w automatyzacji procesów przemysłowych, zamieniając energię sprężonego powietrza na ruch mechaniczny. Dzięki temu, siłowniki są szeroko stosowane w różnych aplikacjach, takich jak transport materiałów, montaż, czy pakowanie. Przykładem zastosowania siłownika może być linia montażowa, gdzie siłownik wykonawczy przemieszcza elementy w odpowiednich sekwencjach, co zwiększa efektywność produkcji. W kontekście standardów branżowych, siłowniki pneumatyczne często zgodne są z normami ISO, co zapewnia ich niezawodność i kompatybilność w różnorodnych systemach. Warto również zwrócić uwagę na wybór odpowiednich siłowników w zależności od aplikacji, co może obejmować ich rozmiar, siłę oraz rodzaj napędu, co w praktyce przekłada się na optymalizację procesu i redukcję kosztów operacyjnych.

Pytanie 24

Którym medium roboczym jest zasilany element o symbolu graficznym przedstawionym na rysunku zastosowany w urządzeniu mechatronicznym?

A. Cieczą hydrauliczną.

B. Prądem stałym.

C. Prądem przemiennym.

D. Sprężonym powietrzem.

Odpowiedź "Cieczą hydrauliczną" jest poprawna, ponieważ symbol graficzny przedstawia siłownik hydrauliczny, który jest kluczowym elementem w systemach hydraulicznych. Siłowniki hydrauliczne wykorzystują energię ciśnienia cieczy do wytwarzania ruchu liniowego, co jest niezwykle istotne w aplikacjach wymagających dużej siły, takich jak maszyny budowlane, prasy hydrauliczne czy systemy automatyki przemysłowej. W praktyce, zastosowanie siłowników hydraulicznych pozwala na precyzyjne sterowanie ruchem oraz osiąganie bardzo dużych obciążeń przy stosunkowo niewielkich rozmiarach komponentów. Warto zaznaczyć, że w hydraulice istotne są także standardy dotyczące projektowania i doboru elementów, takie jak normy ISO, które określają wymagania dotyczące wydajności oraz bezpieczeństwa systemów hydraulicznych. Dobrze zaprojektowane układy hydrauliczne są bardziej efektywne i niezawodne, co przekłada się na dłuższy czas eksploatacji urządzeń mechatronicznych.

Pytanie 25

W celu oceny stanu technicznego przycisku S1 wykonano pomiary rezystancji, których wyniki przedstawiono w tabeli. Na ich podstawie można stwierdzić, że przycisk S1 posiada zestyk

Nazwa elementu	Wartość rezystancji zestyków [Ω]
Nazwa elementu	Przed przyciśnięciem	Po przyciśnięciu
Przycisk S1	0,22	∞

A. niesprawny NC.

B. sprawny NC.

C. niesprawny NO.

D. sprawny NO.

Przycisk S1, który oceniłeś jako sprawny NC, działa tak, że w spoczynku obwód jest zamknięty. To się zgadza z tym, jak powinien działać. Jeśli rezystancja wynosi 0,22 Ω przed naciśnięciem, to znaczy, że wszystko jest ok, bo obwód faktycznie jest zamknięty – to jest bardzo ważne dla zestyków NC. Kiedy naciśniesz przycisk, rezystancja skacze do ∞ Ω, co oznacza otwarcie obwodu, i to też jest typowe dla NO. Przyciski NC używa się w różnych sytuacjach, na przykład w automatyce przemysłowej, gdzie potrzebujesz, żeby maszyny się zatrzymywały w razie awarii. Dobrze jest wiedzieć, że w systemach awaryjnego zatrzymywania przyciski te w normalnych warunkach są zamknięte dla bezpieczeństwa, a w nagłych sytuacjach otwierają się, co chroni przed zagrożeniem. Wiedza o tym, jak działają przyciski NC, jest naprawdę istotna, nie tylko dla bezpieczeństwa, ale także w kontekście norm, które obowiązują w branży inżynieryjnej. To wszystko ma ogromne znaczenie w codziennej pracy.

Pytanie 26

Na rysunku przedstawiono

A. wyłącznik silnikowy.

B. zabezpieczenie przeciążeniowe.

C. przekaźnik czasowy.

D. układ antyprzepięciowy.

Przykładem prawidłowej odpowiedzi jest przekaźnik czasowy, którego główną funkcją jest zarządzanie czasem w procesach automatyki. Urządzenie to umożliwia opóźnienie włączenia lub wyłączenia obwodów elektrycznych, co jest kluczowe w wielu aplikacjach przemysłowych. Przekaźniki czasowe znajdują zastosowanie w automatyzacji procesów, takich jak zarządzanie oświetleniem, wentylacją czy włączanie urządzeń w odpowiednich przedziałach czasowych. Dzięki regulowanym pokrętłom do ustawiania czasu, operatorzy mogą dostosować czas działania urządzenia do specyficznych potrzeb systemu. Standardy branżowe, takie jak IEC 60947-5-1, definiują wymagania dla takich urządzeń, co zapewnia ich niezawodność i bezpieczeństwo użytkowania. Znajomość i umiejętność prawidłowego używania przekaźników czasowych jest fundamentalna w projektowaniu układów automatyki, co pozwala na efektywne wykorzystanie zasobów i redukcję kosztów operacyjnych.

Pytanie 27

Na którym rysunku przedstawiono symbol zaworu trójdrogowego dwupołożeniowego 3/2 normalnie otwartego.

A. C.

B. D.

C. B.

D. A.

Analiza pozostałych rysunków, które nie przedstawiają zaworu trójdrogowego dwupołożeniowego 3/2 normalnie otwartego, wskazuje na kilka typowych błędów w rozumieniu funkcji i działania zaworów. Często mylone są zawory normalnie otwarte z ich odpowiednikami normalnie zamkniętymi, co prowadzi do nieprawidłowej interpretacji schematów. Zawory normalnie zamknięte, w odróżnieniu od otwartych, nie pozwalają na przepływ medium w stanie spoczynku, co jest kluczowe dla ich zastosowania w różnych systemach. Odpowiedzi, które zakładają otwarcie zaworu w położeniu spoczynkowym, są błędne, ponieważ nie uwzględniają podstawowych zasad działania tych urządzeń. Wiele osób myli również klasyfikację zaworów trójdrogowych, nie mając pełnej świadomości ich funkcji. Kluczowy błąd polega na nieodróżnianiu zaworów w układach zasilania od tych, które pełnią rolę przełączników przepływu. W praktyce, poprawne zrozumienie działania i klasyfikacji zaworów jest fundamentem tworzenia efektywnych i bezpiecznych układów pneumatycznych lub hydraulicznych, co podkreśla znaczenie wiedzy na temat funkcji zaworów oraz ich zastosowania w inżynierii. W kontekście projektowania układów, błędna identyfikacja zaworów może prowadzić do awarii systemów, co jest szczególnie niebezpieczne w aplikacjach wymagających wysokiej niezawodności i bezpieczeństwa.

Pytanie 28

Elektrozawór typu normalnie zamknięty o parametrach 230V AC, 50Hz, DN 3/8" FAF 61 mm, nie aktywuje się po podaniu napięcia znamionowego. Przystępując do serwisu elektrozaworu, trzeba najpierw wyłączyć napięcie zasilające, a następnie, w pierwszej kolejności

A. wymienić uszczelkę

B. wymienić membranę

C. zmierzyć rezystancję cewki

D. zwiększyć napięcie zasilania i podać je na cewkę elektrozaworu

Mierzenie rezystancji cewki elektrozaworu jest kluczowym krokiem w diagnostyce problemów z jego działaniem. Cewka, będąca sercem elektrozaworu, generuje pole elektromagnetyczne, które otwiera lub zamyka zawór. Sprawdzenie rezystancji cewki pozwala określić, czy nie występuje uszkodzenie, takie jak przerwanie drutu lub zwarcie. Standardowe wartości rezystancji dla cewki elektrozaworu powinny odpowiadać temu, co podano w specyfikacji producenta. Jeśli wartość ta jest znacznie niższa lub nieodpowiednia, może to wskazywać na uszkodzenie cewki. W praktyce, aby przeprowadzić pomiar, należy użyć multimetru ustawionego na pomiar rezystancji, co jest standardową procedurą w branży. Po potwierdzeniu, że cewka jest sprawna, można kontynuować diagnostykę, sprawdzając inne elementy zaworu, jak membrana lub uszczelki. Właściwe podejście oparte na pomiarze rezystancji cewki jest nie tylko zgodne z najlepszymi praktykami, ale może znacznie przyspieszyć proces naprawy.

Pytanie 29

Podczas nieostrożnego lutowania pracownik narażony jest przede wszystkim na

A. krwawienie z nosa

B. poparzenie dłoni

C. uszkodzenie wzroku

D. uszkodzenie słuchu

Poparzenia dłoni są jednym z najczęstszych zagrożeń dla pracowników lutujących, ze względu na wysoką temperaturę topnienia materiałów lutowniczych oraz używanych narzędzi. W trakcie lutowania, szczególnie przy użyciu lutownic o dużej mocy, istnieje ryzyko kontaktu nagrzanych elementów z naskórkiem, co może prowadzić do poważnych oparzeń. Przykładem dobrej praktyki w zapobieganiu takim incydentom jest stosowanie odpowiedniej odzieży ochronnej, takiej jak rękawice odporną na wysoką temperaturę oraz osłony na przedramiona. Ponadto, w standardach BHP w przemyśle elektronicznym zaleca się regularne szkolenia dla pracowników, aby zwiększyć ich świadomość na temat zagrożeń związanych z lutowaniem i nauczyć ich technik bezpiecznej pracy. Dodatkowo, stosowanie narzędzi takich jak podkładki izolacyjne oraz zachowanie odpowiedniego dystansu od elementów, które mogą być gorące, jest kluczowe dla minimalizacji ryzyka poparzeń.

Pytanie 30

Sprężarka przepracowała w ciągu 3 miesięcy 500 godzin od początku jej zainstalowania w systemie. Na podstawie tabeli czynności konserwacyjnych wskaż rodzaj pracy konserwacyjnej, którą należy wykonać, aby utrzymać właściwą sprawność urządzenia.

Tabela czynności konserwacyjnych
Rodzaje prac konserwacyjnych	Harmonogram konserwacji
Rodzaje prac konserwacyjnych	Godziny pracy	Co najmniej
ZWYKŁE CZYNNOŚCI KONSERWACYJNE		Dwa razy w miesiącu
Odprowadzenie kondensatu	50	Raz w tygodniu
Czyszczenie wstępnego filtra powietrza	500	Raz w miesiącu
Sprawdzenie poziomu leju, uzupełnienie oleju	500
Czyszczenie filtra oleju	500
Sprawdzenie pasa transmisyjnego	1000	Raz w roku
Sprawdzenie zapchania i czyszczenie chłodnicy	2000	Raz w roku
Wymiana filtra powietrza	4000	Raz w roku
Wymiana filtra oleju	4000	Raz w roku
Wymiana filtra na wylocie oleju	4000	Raz w roku
Wymiana jednokierunkowego zaworu zlewowego	4000	Raz w roku

A. Wymiana filtra oleju.

B. Sprawdzenie pasa transmisyjnego.

C. Czyszczenie filtra oleju.

D. Wymiana całego oleju.

Czyszczenie filtra oleju to naprawdę ważna sprawa, jeśli chodzi o konserwację sprężarek. Powinno to być robione zgodnie z tym, co mówi producent i co jest uznawane za dobry standard w branży. Jak sprężarka ma za sobą 500 godzin pracy, to czyszczenie filtra ma na celu pozbycie się zanieczyszczeń i brudu, które mogą wpłynąć na jakość oleju. Utrzymanie filtra w czystości to dobra rzecz, bo to nie tylko poprawia wydajność silnika, ale też przedłuża jego trwałość, co jest zgodne z normami jakości. Gdybyśmy tego nie robili, sprężarka mogłaby się przegrzewać, a jej efektywność mogłaby spadać. Przykładem tego może być regularne serwisowanie sprzętu w fabrykach, gdzie niezawodność sprężarek jest kluczowa dla całej produkcji.

Pytanie 31

Aby zmierzyć nieznaną rezystancję z wysoką precyzją przy użyciu trzech rezystorów odniesienia o znanych wartościach, jaki przyrząd powinno się zastosować?

A. mostek Thomsona

B. megaomomierz

C. mostek Wheatstone'a

D. omomierz

Mostek Wheatstone'a jest jedną z najpowszechniejszych metod wykorzystywanych do precyzyjnego pomiaru nieznanej rezystancji. Jego zasada działania opiera się na zestawieniu znanych rezystancji z jedną nieznaną w formie układu mostkowego. Połączenie rezystorów w tym układzie pozwala na osiągnięcie równowagi, co jest warunkiem do określenia wartości nieznanej rezystancji. Metoda ta jest szczególnie cenna w laboratoriach kalibracyjnych oraz w zastosowaniach przemysłowych, gdzie wymagana jest wysoka dokładność pomiarów. W praktyce mostki Wheatstone'a mogą być używane do pomiaru rezystancji w zakresie miliohmów do megaohmów, co czyni je uniwersalnymi narzędziami. Dodatkowo, stosując tę metodę, można zminimalizować wpływ niepożądanych czynników, takich jak temperatura czy jakość połączeń elektrycznych. Warto również zauważyć, że mostek Wheatstone'a jest zgodny z międzynarodowymi standardami metrologicznymi, co czyni go narzędziem o dużej wiarygodności.

Pytanie 32

Aby dokręcić śrubowe połączenie z momentem obrotowym 6 Nm, należy użyć klucza

A. dynamometrycznego

B. oczkowego

C. nasadkowego

D. imbusowego

Odpowiedź 'dynamometrycznego' jest prawidłowa, ponieważ klucz dynamometryczny jest narzędziem zaprojektowanym do dokręcania śrub z określonym momentem obrotowym. Umożliwia on precyzyjne ustawienie momentu, co jest kluczowe w wielu zastosowaniach inżynieryjnych, aby uniknąć uszkodzeń komponentów, które mogą wyniknąć z nadmiernego dokręcenia. W praktyce klucze dynamometryczne są szeroko stosowane w motoryzacji, budownictwie oraz przy montażu wszelkiego rodzaju maszyn i urządzeń. Przykładowo, w przypadku dokręcania śrub w silniku samochodowym, zastosowanie momentu 6 Nm może być wymagane do zapewnienia odpowiedniej kompresji oraz szczelności, co jest kluczowe dla prawidłowego działania silnika. Ponadto, stosując klucz dynamometryczny, inżynierowie mogą dostosować moment obrotowy do specyfikacji producenta, co jest zgodne z najlepszymi praktykami inżynieryjnymi i standardami branżowymi. W ten sposób, narzędzie to nie tylko zwiększa efektywność pracy, ale również wpływa na bezpieczeństwo i trwałość montowanych elementów.

Pytanie 33

Co jest cechą charakterystyczną przedstawionej na fotografii wyspy zaworowej?

A. Tłumienie hałasu.

B. Wzmocnienie ciśnienia.

C. Wspólne zasilanie bloków.

D. Pojedynczy sygnał wyjściowy.

Wspólne zasilanie bloków jest kluczową cechą wyspy zaworowej, ponieważ umożliwia efektywne zarządzanie zasilaniem wielu modułów jednocześnie. Takie rozwiązanie pozwala na znaczne uproszczenie instalacji, co wpływa na oszczędność miejsca oraz redukcję kosztów związanych z kablowaniem i połączeniami pneumatycznymi. W praktyce, wyspy zaworowe z wspólnym zasilaniem są powszechnie stosowane w automatyce przemysłowej, gdzie efektywność i niezawodność systemów pneumatycznych są kluczowe. Przykładowo, w linii produkcyjnej, gdzie wiele cylindrów pneumatycznych działa równocześnie, wspólne zasilanie pozwala na łatwe zarządzanie ciśnieniem i szybkie reagowanie na zmiany w potrzebach produkcyjnych. Takie podejście jest zgodne z najlepszymi praktykami w zakresie projektowania systemów automatyki, co zapewnia większą elastyczność i skalowalność systemów w miarę wzrostu wymagań produkcyjnych.

Pytanie 34

Przy pracy z urządzeniami, które są zasilane, należy używać narzędzi izolowanych oznaczonych

A. symbolem podwójnego trójkąta z określoną wartością napięcia

B. zielonym kolorem z żółtą obręczą

C. napisem "narzędzie bezpieczne"

D. symbolem kwadratu z określoną wartością napięcia

Narzędzia izolowane oznaczone znakiem podwójnego trójkąta z podaniem wartości napięcia są kluczowe dla zapewnienia bezpieczeństwa podczas pracy przy urządzeniach pod napięciem. Taki oznaczenie informuje użytkownika, że narzędzie zostało zaprojektowane z myślą o użyciu w określonym zakresie napięcia, co minimalizuje ryzyko porażenia prądem. Na przykład, jeśli narzędzie jest oznaczone dla napięcia 1000V, użytkownik ma pewność, że może je stosować w warunkach, gdzie występują napięcia do 1000V, bez obawy o uszkodzenie narzędzia czy jego izolacji. Stosowanie narzędzi z odpowiednim oznaczeniem jest zgodne z normami bezpieczeństwa, takimi jak EN 60900, które określają standardy dla narzędzi używanych w instalacjach elektrycznych. Dobre praktyki wskazują, że przed rozpoczęciem pracy należy zawsze sprawdzić oznaczenie narzędzi oraz ich stan techniczny, aby zapewnić, że nie doszło do uszkodzenia izolacji, co mogłoby prowadzić do niebezpiecznych sytuacji. Dodatkowo, w środowiskach przemysłowych, gdzie ryzyko kontaktu z napięciem jest wysokie, korzystanie z odpowiednio oznakowanych narzędzi powinno być rutynową procedurą każdej osoby pracującej w branży elektrycznej.

Pytanie 35

Przed przystąpieniem do wymiany zaworu elektropneumatycznego, który jest sterowany przez PLC, należy zająć się zasilaniem pneumatycznym.

A. dezaktywować zasilanie pneumatyczne, odłączyć przewody od cewki elektrozaworu i przewody

B. odłączyć przewody zasilające sterownik oraz przewody pneumatyczne od elektrozaworu

C. wprowadzić sterownik PLC w tryb STOP, odłączyć zasilanie elektryczne oraz pneumatyczne układu

D. wyłączyć dopływ sprężonego powietrza, odłączyć siłownik oraz wyłączyć PLC

Poprawna odpowiedź wskazuje na kluczowe etapy przygotowania do wymiany zaworu elektropneumatycznego, który jest zintegrowany z systemem sterowania PLC. Wprowadzenie sterownika PLC w tryb STOP jest niezbędne, aby zapobiec niekontrolowanemu działaniu systemu podczas przeprowadzania prac serwisowych. Wyłączenie zasilania elektrycznego oraz pneumatycznego całego układu eliminuje ryzyko wystąpienia niebezpiecznych sytuacji, takich jak przypadkowe uruchomienie czy wyciek sprężonego powietrza, co mogłoby prowadzić do uszkodzeń sprzętu lub zagrożenia dla operatorów. Dobrym przykładem jest procedura serwisowa w przemyśle automatyzacyjnym, gdzie przed wymianą komponentów pneumatycznych zawsze stosuje się blokady i procedury bezpieczeństwa, zgodne z normami ISO 13849, które regulują bezpieczeństwo maszyn. Praktyczne zastosowanie tej wiedzy zwiększa bezpieczeństwo operacji oraz efektywność pracy, minimalizując ryzyko awarii i wypadków.

Pytanie 36

Zamiana diody prostowniczej na płycie zasilacza wymaga

A. wycięcia uszkodzonej diody, wylutowania jej końcówek oraz wlutowania nowej diody

B. wylutowania uszkodzonej diody oraz wlutowania nowej diody

C. wycięcia uszkodzonej diody, uformowania i pobielenia końcówek nowej diody, a następnie jej wlutowania

D. wylutowania uszkodzonej diody, oczyszczenia otworów na płycie, uformowania i pobielenia końcówek nowej diody i jej wlutowania

Wybór odpowiedzi oznaczonej numerem 4 jest prawidłowy, ponieważ obejmuje wszystkie kluczowe etapy wymiany diody prostowniczej na płycie zasilacza. Pierwszym krokiem jest wylutowanie uszkodzonej diody, co jest niezbędne do usunięcia elementu, który nie działa poprawnie. Następnie ważne jest oczyszczenie otworów na płycie, aby upewnić się, że nie ma resztek lutowia, które mogą wpływać na jakość połączenia nowej diody. Kolejnym krokiem jest uformowanie i pobielenie końcówek nowej diody, co zapewnia lepszą adhezję podczas lutowania oraz zmniejsza ryzyko utlenienia. Ostatecznie, wlutowanie nowej diody powinno być przeprowadzone zgodnie z zasadami dobrego lutowania, aby zapewnić niezawodność i trwałość połączenia. Przestrzeganie tych kroków jest zgodne z rekomendacjami standardów IPC dotyczących montażu elektronicznego, co gwarantuje długotrwałe i bezpieczne funkcjonowanie urządzenia.

Pytanie 37

Na którym rysunku przedstawiono zęby i ślady zazębień poprawnie zamontowanych i współpracujących ze sobą kół zębatych?

A. A.

B. D.

C. C.

D. B.

Na rysunku A przedstawiono poprawnie zamontowane i współpracujące ze sobą koła zębate. Zęby tych kół są idealnie zazębione, co jest kluczowe dla prawidłowego funkcjonowania mechanizmów zębatych. Oznacza to, że linie styku zębów są równoległe, co zapobiega niepożądanym ruchom osiowym oraz zapewnia efektywne przenoszenie momentu obrotowego. Dobre praktyki inżynieryjne wskazują, że prawidłowe zazębienie zębów zębatych wpływa nie tylko na sprawność pracy, ale również na trwałość całego mechanizmu. W zastosowaniach przemysłowych, takich jak przekładnie w maszynach, konieczne jest przestrzeganie standardów, takich jak ISO 6336, dotyczących obliczania nośności i trwałości kół zębatych. Dzięki temu można uniknąć nadmiernego zużycia, awarii i wysokich kosztów napraw. Właściwe zazębienie zębów jest także istotne z punktu widzenia akustyki, minimalizując hałas podczas pracy mechanizmu. Dodatkowo, takie podejście pozwala na optymalizację pracy układów mechanicznych, potencjalnie zwiększając ich wydajność energetyczną.

Pytanie 38

Którego klucza należy użyć do zamocowania przedmiotu w uchwycie tokarki?

A. D.

B. A.

C. C.

D. B.

Klucz imbusowy, oznaczony literą B, jest kluczowym narzędziem w procesie mocowania przedmiotów w uchwytach tokarskich. Jego unikalny kształt sześciokątny pozwala na efektywne wkręcanie i odkręcanie śrub z gniazdem sześciokątnym, co jest powszechnie stosowane w obrabiarkach. Użycie klucza imbusowego zapewnia pewne i stabilne mocowanie, co jest kluczowe w precyzyjnej obróbce materiałów. W praktyce, klucz imbusowy pozwala na łatwe dostosowanie siły dokręcania, co jest ważne w celu uniknięcia uszkodzeń zarówno śruby, jak i elementu mocowanego. W przemyśle metalowym oraz w warsztatach rzemieślniczych klucze imbusowe są niezbędne, ponieważ wiele maszyn i narzędzi korzysta z takich rozwiązań. Zastosowanie klucza imbusowego zgodnie z najlepszymi praktykami zwiększa bezpieczeństwo pracy i precyzję wykonywanych operacji, co wpływa na jakość końcowego produktu.

Pytanie 39

Który z przedstawionych na rysunkach podzespołów urządzenia pneumatycznego zapewnia redukcję ciśnienia i zatrzymanie cząstek stałych w układzie zasilania sprężonym powietrzem?

A. B.

B. A.

C. D.

D. C.

Odpowiedź B jest poprawna, ponieważ filtr z regulatorem ciśnienia pełni kluczową rolę w układzie zasilania sprężonym powietrzem. Filtr usuwa zanieczyszczenia, takie jak cząstki stałe, krople wody i oleju, co jest istotne dla zachowania prawidłowego funkcjonowania urządzeń pneumatycznych. Regulacja ciśnienia jest niezbędna, aby uniknąć uszkodzeń systemu spowodowanych nadmiernym ciśnieniem. Przykładem praktycznego zastosowania jest przemysł motoryzacyjny, gdzie sprężone powietrze wykorzystuje się do zasilania narzędzi pneumatycznych. W tym kontekście, filtr z regulatorem ciśnienia zapewnia nie tylko bezpieczeństwo, ale także efektywność operacyjną, redukując ryzyko awarii sprzętu. Normy takie jak ISO 8573-1 definiują wymagania jakości powietrza sprężonego, co potwierdza znaczenie filtracji i regulacji w każdym systemie pneumatycznym. Przestrzeganie dobrych praktyk w zakresie konserwacji tych elementów pozwala na dłuższą żywotność i niezawodność urządzeń.

Pytanie 40

Która budowa siłownika hydraulicznego umożliwia uzyskanie największego skoku przy niewielkiej długości cylindra?

A. Tłokowa z dwustronnym tłoczyskiem

B. Nurnikowa

C. Teleskopowa

D. Tłokowa z jednostronnym tłoczyskiem

Konstrukcje teleskopowe siłowników hydraulicznych charakteryzują się tym, że składają się z kilku cylindrów, które są wciągane jeden w drugi. Dzięki temu, nawet przy stosunkowo krótkiej długości całkowitej, teleskopowe siłowniki mogą osiągnąć znaczny skok. Jest to szczególnie przydatne w zastosowaniach, gdzie przestrzeń jest ograniczona, a wymagana jest duża ruchomość, na przykład w dźwigach, podnośnikach czy maszynach budowlanych. Teleskopowe siłowniki są często wykorzystywane w przemyśle, gdzie zaawansowane rozwiązania hydrauliczne są wymagane do efektywnej pracy. W standardach branżowych, takich jak ISO 6022, podkreśla się znaczenie teleskopowych siłowników w kontekście ich zdolności do pracy w ograniczonej przestrzeni, co czyni je niezastąpionymi w wielu zastosowaniach. W praktyce, przy odpowiednim doborze materiałów oraz technologii produkcji, teleskopowe siłowniki mogą pracować z dużymi obciążeniami i przy wysokich ciśnieniach, co zapewnia ich trwałość i niezawodność.

Rozpocznij nowy egzamin

Powrót do strony głównej
