Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.06 - Eksploatacja i programowanie urządzeń i systemów mechatronicznych
Data rozpoczęcia: 7 grudnia 2025 13:49
Data zakończenia: 7 grudnia 2025 14:10

Egzamin zdany!

Wynik: 24/40 punktów (60,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Najczęściej stosowaną kategorią cieczy roboczych w hydraulice są

A. mieszanki wody i olejów roślinnych

B. mieszanki wody oraz olejów mineralnych

C. oleje mineralne oraz ciecze niepalne

D. oleje pochodzenia roślinnego

Oleje mineralne i ciecze niepalne są kluczowymi komponentami w hydraulice, ze względu na swoje wyjątkowe właściwości. Ich doskonała lepkość oraz stabilność termiczna sprawiają, że są one w stanie skutecznie przekazywać siłę w systemach hydraulicznych. Oleje mineralne charakteryzują się także niskim poziomem parowania i dużą odpornością na utlenianie, co wydłuża żywotność cieczy roboczych. Przykładem zastosowania olejów mineralnych są systemy hydrauliczne w maszynach budowlanych, takich jak koparki, gdzie niezawodność i efektywność przekazywania energii są kluczowe. W praktyce, stosowanie cieczy niepalnych jest istotne w kontekście bezpieczeństwa oraz ochrony środowiska, szczególnie w aplikacjach wymagających minimalizacji ryzyka pożaru. Zgodnie z normami ISO 6743-4, oleje mineralne klasy HFA, HFB, HFC i HFD są zalecane w różnych zastosowaniach hydraulicznych, co potwierdza ich dominującą pozycję na rynku.

Pytanie 2

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 3

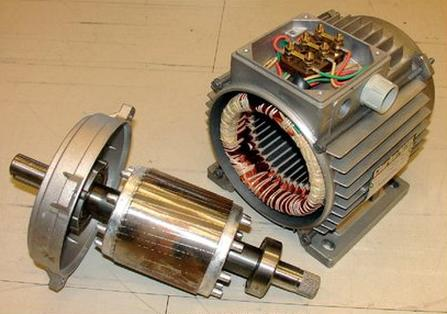

Wskaż prawidłowe stwierdzenie odnoszące się do silnika pokazanego na rysunku.

A. Wirnik jest klatkowy, uzwojenie stojana skojarzone jest w gwiazdę.

B. Wirnik jest klatkowy, uzwojenie stojana skojarzone jest w trójkąt.

C. Wirnik jest pierścieniowy, uzwojenie stojana skojarzone jest w trójkąt.

D. Wirnik jest pierścieniowy, uzwojenie stojana skojarzone jest w gwiazdę.

Istotną kwestią przy ocenie niepoprawnych odpowiedzi jest zrozumienie, czym różni się wirnik klatkowy od wirnika pierścieniowego. Wirnik pierścieniowy stosowany jest w silnikach, które wymagają regulacji prędkości obrotowej, jednak jego konstrukcja jest bardziej złożona i droższa. Zastosowanie uzwojenia w trójkąt oraz gwiazdę ma kluczowe znaczenie dla napięcia i prądu roboczego silnika. Połączenie w gwiazdę stosuje się zazwyczaj w silnikach o małej mocy, co jest niezgodne z charakterystyką silników przemysłowych wymagających dużej mocy. Błędne podejście do kwalifikacji wirnika i uzwojenia może wynikać z braku zrozumienia podstawowych zasad działania silników asynchronicznych. Osoby, które wybierają odpowiedzi odwołujące się do wirnika pierścieniowego, mogą mylić jego zastosowanie w kontekście regulacji prędkości z funkcjonalnością i przeznaczeniem silników klatkowych. W praktyce, wybór niewłaściwego układu uzwojenia prowadzi do obniżenia efektywności oraz potencjalnie zwiększonego zużycia energii, co jest sprzeczne z dobrą praktyką projektowania maszyn elektrycznych. Takie błędy mogą prowadzić do wahań w pracy silnika oraz zwiększonego ryzyka awarii.

Pytanie 4

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 5

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 6

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 7

Ile poziomów kwantyzacji oraz jaka jest rozdzielczość napięciowa przetwornika A/C użytego w urządzeniu mechatronicznym o zakresie pomiarowym 0÷10 V i dokładności 10 bitów?

A. 512 poziomów kwantyzacji i rozdzielczość napięciowa 19,53 mV

B. 2048 poziomów kwantyzacji i rozdzielczość napięciowa 4,88 mV

C. 256 poziomów kwantyzacji i rozdzielczość napięciowa 39,06 mV

D. 1024 poziomów kwantyzacji i rozdzielczość napięciowa 9,76 mV

Przetwornik A/C o rozdzielczości 10 bitów umożliwia przetwarzanie sygnału wejściowego na 1024 poziomy kwantyzacji, co jest wynikiem obliczenia 2^10. Każdy poziom odpowiada konkretnej wartości napięcia, a w przypadku skali pomiarowej 0÷10 V, rozdzielczość napięciowa wynosi około 9,76 mV. Oznacza to, że najmniejsza różnica napięcia, którą można rozróżnić, wynosi właśnie 9,76 mV. Taki przetwornik znajduje zastosowanie w wielu urządzeniach mechatronicznych, gdzie precyzyjny pomiar napięcia jest kluczowy, na przykład w systemach automatyki przemysłowej, czujnikach temperatury czy systemach monitorowania parametrów w czasie rzeczywistym. Zrozumienie działania przetworników A/C oraz ich parametrów, takich jak rozdzielczość i poziomy kwantyzacji, jest niezbędne dla inżynierów projektujących nowoczesne systemy, które muszą współpracować z różnorodnymi sygnałami analogowymi. W praktyce stosuje się te przetworniki w aplikacjach, gdzie wymagane jest dokładne odwzorowanie zmiennych sygnałów analogowych na wartości cyfrowe, co pozwala na dalsze przetwarzanie i analizy danych.

Pytanie 8

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 9

Jaka jest minimalna liczba bitów przetwornika A/C, która powinna być użyta w układzie, aby dla zakresu pomiarowego 0 mA ÷ 20 mA uzyskać rozdzielczość równą 0,01 mA?

A. 16 bitowy

B. 10 bitowy

C. 12 bitowy

D. 11 bitowy

Wybór niepoprawnych odpowiedzi może wynikać z nieporozumienia dotyczącego koncepcji rozdzielczości przetworników A/C oraz ich związków z liczbą bitów. Na przykład, wybierając 12-bitowy przetwornik, można sądzić, że zapewni on wystarczającą rozdzielczość. Jednak 12-bitowy przetwornik, oferujący 4096 poziomów, jest nadmiarem w tym kontekście. Podobnie, wybór 10-bitowego przetwornika, który dysponuje jedynie 1024 poziomami, jest niewystarczający dla wymaganej rozdzielczości 0,01 mA. Ponadto, 11-bitowy przetwornik, oferując 2048 poziomów, stanowi idealne rozwiązanie, co pokazuje, że kluczowe jest zrozumienie, jak obliczenia kwantyzacji i liczba poziomów oddziałują ze sobą. Współczesne aplikacje wymagają często precyzyjnych pomiarów, a błędne podejście może prowadzić do niewłaściwych decyzji w projektach inżynieryjnych. Ważne jest, aby zawsze analizować wymagania dotyczące pomiarów i dopasowywać odpowiednie rozwiązania technologiczne, aby uniknąć sytuacji, w których nieodpowiedni wybór przetwornika wpływa na jakość zbieranych danych.

Pytanie 10

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 11

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 12

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 13

Na rysunkach technicznych cienką linią dwupunktową oznacza się

A. powierzchnie elementów, które są poddawane obróbce powierzchniowej

B. przejścia pomiędzy jedną powierzchnią a drugą w miejscach delikatnie zaokrąglonych

C. widoczne krawędzie oraz wyraźne kontury obiektów w widokach i przekrojach

D. linie gięcia przedmiotów ukazanych w rozwinięciu

Wybór odpowiedzi, która wskazuje, że linie dwupunktowe cienkie oznaczają widoczne krawędzie i wyraźne zarysy przedmiotów w widokach i przekrojach, jest błędny, ponieważ te elementy są zazwyczaj reprezentowane przez linie ciągłe grube. Zrozumienie konwencji rysunków technicznych jest kluczowe, ponieważ każda linia pełni określoną funkcję, a ich niewłaściwe stosowanie może prowadzić do poważnych błędów w interpretacji dokumentacji. Co więcej, powierzchnie elementów podlegających obróbce powierzchniowej, które w rysunkach technicznych oznaczane są najczęściej liniami przerywanymi, również nie są reprezentowane przez linie dwupunktowe cienkie. W ten sposób można zauważyć, że błędne rozpoznanie tych elementów może prowadzić do nieporozumień w procesie produkcyjnym. Ponadto, przejścia jednej powierzchni w drugą w miejscach łagodnie zaokrąglonych są zazwyczaj oznaczane innymi rodzajami linii, co również można pomylić, jeśli nie zna się podstawowych zasad rysunku technicznego. W ten sposób, niewłaściwa interpretacja linii i ich znaczenia na rysunkach może prowadzić do poważnych konsekwencji, jak błędne wykonanie elementów, co naraża na straty finansowe oraz czasowe. Dlatego niezwykle istotne jest przyswojenie wiedzy na temat oznaczeń stosowanych w rysunkach technicznych oraz ich znaczenia w praktyce inżynierskiej.

Pytanie 14

Zmierzyliśmy rezystancję pomiędzy czterema końcówkami 1, 2, 3, 4 uzwojeń transformatora napięcia 230 V/24 V i otrzymaliśmy następujące wartości: R₁₂ = ∞, R₁₃ = 0,05 Ω, R₁₄ = ∞, R₂₃ = ∞, R₂₄ = 0,85 Ω, R₃₄ = ∞. Które końcówki powinny być użyte do podłączenia napięcia 230 V?

A. 2, 4

B. 1, 3

C. 1, 2

D. 2, 3

Prawidłowa odpowiedź to 1, 2, ponieważ rezystancje pomiędzy końcówkami 2 i 4 oraz 1 i 3 wskazują, że te kombinacje stanowią uzwojenia, które można zasilać napięciem 230 V. Rezystancje R12 i R14 są nieskończone, co sugeruje brak połączenia między tymi końcówkami, jednak R13 wynosi 0,05 Ω, co wskazuje na bezpośrednie połączenie między końcówkami 1 i 3. Ponadto, R24 wynosi 0,85 Ω, co również sugeruje, że między końcówkami 2 i 4 istnieje niskoresystancyjne połączenie. W praktyce, aby efektywnie zasilać transformator, należy podłączyć go do końcówek, które wykazują odpowiednie połączenia niskoresystancyjne, co zminimalizuje straty energii i zapewni odpowiednie działanie transformatora. W tym przypadku, końcówki 1, 3 oraz 2, 4 są odpowiednie do podłączenia napięcia. W standardzie IEC 60076 dotyczącym transformatorów mocy, podłączenia te są kluczowe dla zapewnienia stabilności i bezpieczeństwa operacji elektrycznych.

Pytanie 15

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 16

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 17

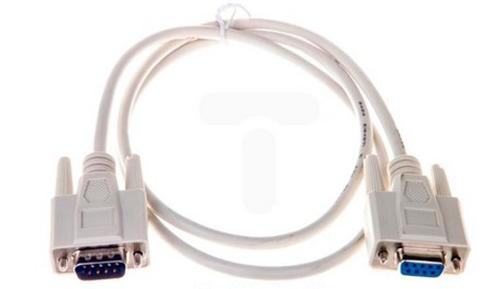

Do którego portu komputera PC należy podłączyć przedstawiony na ilustracji kabel komunikacyjny?

A. RS232

B. PS/2

C. LPT

D. USB

Odpowiedź RS232 jest prawidłowa, ponieważ na ilustracji widać kabel z końcówkami DB9, które są charakterystyczne dla portu szeregowego RS232. Porty te były powszechnie stosowane w komputerach osobistych do komunikacji z urządzeniami peryferyjnymi, takimi jak modemy, drukarki czy skanery. RS232 jest standardem szeregowej komunikacji danych, który umożliwia przesyłanie informacji bit po bicie. W praktyce oznacza to, że urządzenia mogą wymieniać dane w sposób sekwencyjny, co jest idealne dla wielu zastosowań przemysłowych i biurowych. Porty USB oferują znacznie szybszy transfer danych i są bardziej uniwersalne, ale nie są kompatybilne z końcówkami DB9. Z kolei porty LPT, używane głównie do podłączania drukarek, oraz PS/2, stosowane do klawiatur i myszy, mają zupełnie inne złącza i standardy komunikacji. Zrozumienie różnic między tymi portami jest kluczowe w praktyce inżynierskiej, zwłaszcza przy pracy z różnorodnymi urządzeniami elektronicznymi.

Pytanie 18

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 19

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 20

Który z literowych identyfikatorów powinien być wykorzystany w poleceniu odnoszącym się do analogowych wyjść?

A. MW

B. SM

C. AI

D. AQ

Wybór identyfikatora "AQ" jako poprawnej odpowiedzi jest w pełni uzasadniony w kontekście systemów automatyki i sterowania. Skrót ten oznacza "Analog Output", co bezpośrednio odnosi się do wyjść analogowych w urządzeniach automatyki. Wyjścia analogowe są kluczowym elementem w procesach kontrolnych, ponieważ umożliwiają przekazywanie sygnałów w formie ciągłej, co jest istotne w przypadku aplikacji wymagających precyzyjnej regulacji, takich jak sterowanie silnikami czy regulacja temperatury. Zrozumienie roli identyfikatorów literowych, takich jak "AQ", jest fundamentalne dla projektantów systemów automatyki, gdyż pozwala na poprawne rozróżnienie między różnymi typami sygnałów. W praktyce identyfikatory te są niezbędne do programowania i konfigurowania urządzeń, co ma kluczowe znaczenie dla efektywności i niezawodności systemów. Zgodność z normami branżowymi, takimi jak IEC 61131-3, również podkreśla znaczenie stosowania odpowiednich identyfikatorów dla różnych typów I/O, co zapewnia spójność oraz prawidłowe działanie systemów w automatyce przemysłowej.

Pytanie 21

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 22

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 23

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 24

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 25

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 26

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 27

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 29

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 30

W dokumentacji dotyczączej prasy pneumatycznej jako kluczowy parametr eksploatacji określono ciśnienie zasilające na poziomie 0,6 MPa ± 5%. Który z podanych pomiarów nie mieści się w akceptowalnym zakresie?

A. 0,58 MPa

B. 600 kPa

C. 630 000 Pa

D. 650 kPa

Odpowiedź '650 kPa' jest właściwa, ponieważ znajduje się poza dopuszczalnym zakresem ciśnienia zasilania dla prasy pneumatycznej. Zgodnie z dokumentacją, wartość ciśnienia nominalnego wynosi 0,6 MPa, a dopuszczalne odchylenie wynosi ± 5%. Oznacza to, że ciśnienie powinno mieścić się w przedziale od 0,57 MPa do 0,63 MPa. Wartość 650 kPa, co odpowiada 0,65 MPa, przekracza górną granicę tego zakresu, co może prowadzić do niebezpiecznych sytuacji podczas pracy urządzenia. Przykładowo, w przypadku nadmiernego ciśnienia dochodzi do zwiększonego ryzyka uszkodzenia elementów prasy, co może skutkować awarią maszyny oraz zagrożeniem dla operatorów. W praktyce, kontrola i monitorowanie ciśnienia zasilania jest kluczowe dla zapewnienia prawidłowej pracy i bezpieczeństwa urządzeń pneumatycznych. Przestrzeganie tych norm jest zgodne z wytycznymi branżowymi, które zalecają regularne kalibracje oraz audyty systemów ciśnieniowych.

Pytanie 31

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 32

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 33

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

Jakie oprogramowanie komputerowe, które między innymi zajmuje się zbieraniem, wizualizacją, archiwizowaniem danych oraz alarmowaniem i kontrolą procesów, monitoruje przebieg procesów w systemach?

A. SCADA

B. CNC

C. CAM

D. CAD

SCADA, czyli Supervisory Control and Data Acquisition, to naprawdę fajne oprogramowanie, które ma kluczowe znaczenie w automatyzacji różnych procesów w przemyśle. Głównie zajmuje się zbieraniem danych z różnych czujników i urządzeń, a potem pokazuje je w zrozumiały sposób na ładnych interfejsach graficznych. W dodatku, SCADA archiwizuje te informacje, żeby można było je później analizować. Co ciekawe, jeżeli coś idzie nie tak, to potrafi alarmować operatorów, a także kontrolować urządzenia na bieżąco. Jest to mega ważne dla zachowania ciągłości i bezpieczeństwa. Na przykład, w energetyce SCADA monitoruje różne parametry, jak ciśnienie czy temperatura, co jest kluczowe dla prawidłowego działania. Jeśli chodzi o standardy, to ISA-95 mówi o tym, jak skutecznie integrować SCADA z innymi systemami, co naprawdę może poprawić efektywność i zminimalizować błędy.

Pytanie 35

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 36

Jaką z poniższych czynności konserwacyjnych można przeprowadzić podczas pracy silnika prądu stałego?

A. Zamienić szczotki komutatora

B. Oczyścić łopatki wentylatora

C. Zmierzyć prędkość obrotową metodą stroboskopową

D. Przeczyścić elementy wirujące silnika za pomocą odpowiednich środków

Zmierzenie prędkości obrotowej metodą stroboskopową jest kluczowym procesem w diagnostyce i konserwacji silników prądu stałego, ponieważ pozwala na monitorowanie parametrów pracy silnika bez konieczności jego wyłączania. Metoda ta polega na użyciu stroboskopu, który emituje błyski światła w synchronizacji z obrotami wirnika. Dzięki temu operator widzi wirnik w stanie nieruchomym, co umożliwia dokładny odczyt prędkości obrotowej. Praktyczne zastosowanie tej metody jest nieocenione w sytuacjach, gdy konieczne jest szybkie sprawdzenie stanu technicznego silnika, a jego wyłączenie wiązałoby się z przestojem w pracy maszyny. Zgodnie z dobrymi praktykami, zaleca się regularne monitorowanie prędkości obrotowej silników, co pozwala na wczesne wykrywanie nieprawidłowości oraz podejmowanie działań prewencyjnych, co zwiększa niezawodność i bezpieczeństwo pracy urządzeń.

Pytanie 37

Modulacja PWM (Pulse-Width Modulation), wykorzystywana w elektrycznych impulsowych systemach sterowania i regulacji, polega na modyfikacji

A. amplitudy sygnału.

B. szerokości sygnału.

C. częstotliwości sygnału.

D. fazy sygnału.

Modulacja PWM, czyli modulacja szerokości impulsu, jest techniką, która pozwala na kontrolowanie średniej mocy dostarczanej do obciążenia poprzez zmianę szerokości impulsów w trakcie cyklu pracy. W praktyce oznacza to, że stosując PWM, możemy efektywnie regulować jasność diod LED, prędkość silników elektrycznych, a także temperaturę w układach grzewczych. Technika ta jest szeroko stosowana w systemach automatyki oraz w elektronice użytkowej, ponieważ pozwala na oszczędność energii oraz lepszą kontrolę nad działaniem urządzeń. Zrozumienie, jak działa modulacja PWM, jest kluczowe dla inżynierów elektryków, którzy projektują nowoczesne urządzenia. W standardach branżowych, takich jak IEC 61131, modulacja PWM jest opisane jako jedna z metod sterowania, co podkreśla jej znaczenie w automatyce przemysłowej.

Pytanie 38

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 39

W planowanym systemie hydraulicznym kontrola energii czynnika roboczego powinna odbywać się na zasadzie objętościowej. Osiąga to

A. zawór bezpieczeństwa

B. zawór przelewowy

C. pompa hydrauliczna o zmiennej wydajności

D. pompa hydrauliczna o stałej wydajności

Wybór pompy hydraulicznej o stałej wydajności w kontekście objętościowego sterowania energią czynnika roboczego jest nieodpowiedni z wielu powodów. Tego rodzaju pompy dostarczają stałą ilość cieczy w danym czasie, co ogranicza ich elastyczność w dostosowywaniu się do zmiennych warunków pracy. W praktyce oznacza to, że w sytuacji, gdy zapotrzebowanie na przepływ zmienia się, pompa o stałej wydajności nie może efektywnie zareagować, co prowadzi do nieoptymalnego wykorzystania energii oraz potencjalnych problemów z ciśnieniem w systemie. Ponadto, niezdolność do regulacji wydajności może skutkować nadmiernym obciążeniem układu hydraulicznego, co w dłuższej perspektywie prowadzi do uszkodzeń komponentów oraz zwiększenia kosztów konserwacji. Zawory bezpieczeństwa i przelewowe również nie są odpowiednie dla tego zadania, ponieważ ich podstawową funkcją jest ochrona układu przed nadciśnieniem, a nie regulacja przepływu. Wybierając niewłaściwe rozwiązania, można łatwo popaść w pułapki myślowe związane z założeniem, że prostota konstrukcji zapewnia niezawodność. W rzeczywistości, brak możliwości regulacji przepływu w układzie hydraulicznym może prowadzić do poważnych awarii i zakłóceń operacyjnych, co jest niezgodne z aktualnymi standardami jakości i bezpieczeństwa w branży hydraulicznej.

Pytanie 40

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.
