Informacje o egzaminie:

Zawód: Technik pojazdów samochodowych
Kwalifikacja: MOT.02 - Obsługa, diagnozowanie oraz naprawa mechatronicznych systemów pojazdów samochodowych
Data rozpoczęcia: 12 maja 2026 10:02
Data zakończenia: 12 maja 2026 10:06

Egzamin niezdany

Wynik: 2/40 punktów (5,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Podczas przyjmowania pojazdu do serwisu, przed przekazaniem mechanikowi, należy

A. zabezpieczyć wnętrze przed zabrudzeniem.

B. sprawdzić działanie wyposażenia.

C. sprawdzić wysokość bieżnika.

D. sprawdzić datę pierwszej rejestracji pojazdu.

Zabezpieczenie wnętrza pojazdu przed zabrudzeniem to taki trochę niedoceniany, ale bardzo ważny etap przyjmowania auta do serwisu. W branży motoryzacyjnej, zwłaszcza w nowoczesnych warsztatach, to już właściwie podstawa — chodzi o to, żeby klient odebrał samochód w takim samym stanie czystości, w jakim go zostawił, albo nawet lepszym. Stosuje się do tego różne środki: folię na siedzenia, ochraniacze na kierownicę, dywaniki jednorazowe pod nogami. Moim zdaniem, to jest taki prosty gest, który pokazuje profesjonalizm serwisu i szacunek do czyjegoś mienia. Praktyka pokazuje, że nawet drobne zabrudzenia potrafią popsuć całą opinię o warsztacie, a przecież nie o to chodzi. Dodatkowo, niektóre normy jakości i systemy zarządzania (jak ISO 9001 w zakresie usług serwisowych) wręcz wymagają wprowadzenia procedur zabezpieczających pojazd klienta przed uszkodzeniem i zanieczyszczeniem. Z własnego doświadczenia wiem, że klienci bardzo doceniają, kiedy mogą wsiąść po serwisie do czystego auta. W sumie takie podejście buduje zaufanie i dobre relacje, a to według mnie podstawa w tej branży. Jeśli zapomni się o tej czynności, można narazić się na niepotrzebne reklamacje czy nieprzyjemne sytuacje.

Pytanie 2

Którym przyrządem można dokonać pomiaru częstotliwości sygnału sterującego układem BSI?

A. Przyrząd 4

B. Przyrząd 2

C. Przyrząd 3

D. Przyrząd 1

Wybór innego przyrządu niż oscyloskop cyfrowy do pomiaru częstotliwości sygnału sterującego układem BSI to dość częsty, ale niestety nie do końca trafiony kierunek. Zdarza się, że wielu osobom multimetr wydaje się uniwersalnym narzędziem diagnostycznym, jednak nawet jeśli wyższe modele posiadają funkcję pomiaru częstotliwości, to zakres dokładności i szybkość reakcji mogą być zbyt niskie przy nowoczesnych, szybkich sygnałach cyfrowych. Praktyka pokazuje, że multimetry świetnie radzą sobie z pomiarem napięcia czy prądu, ale przy analizie przebiegów sygnałów impulsowych wynik może być mylący, szczególnie jeśli sygnał jest nieregularny lub zniekształcony. Miernik dźwięku czy analizator akustyczny nie ma zastosowania w układach elektronicznych pojazdów – jego zadaniem jest pomiar parametrów dźwięku, a nie sygnałów elektrycznych. Z kolei dalmierz laserowy, choć bardzo nowoczesny i przydatny w pomiarach odległości czy kątów, w ogóle nie nadaje się do pomiarów parametrów sygnałów elektrycznych – jego konstrukcja nie przewiduje takiej funkcjonalności. Typowym błędem jest też utożsamianie funkcji pomiaru częstotliwości z możliwością analizy dowolnego sygnału – w rzeczywistości jedynie oscyloskop pozwala zarówno na pomiar, jak i na wizualizację kształtu sygnału, co jest nieocenione przy wykrywaniu zakłóceń, zniekształceń czy usterek komunikacji. Dobre praktyki branżowe oraz doświadczenie serwisowe wyraźnie pokazują, że oscyloskop to absolutna podstawa przy pracy z sygnałami sterującymi w układach takich jak BSI – daje on pełny obraz sytuacji, a nie tylko 'suchą liczbę'.

Pytanie 3

Którym symbolem na schemacie elektrycznym oznaczono czujnik Halla na wałku rozrządu?

A. L12

B. El

C. X5

D. V2

Wybór niepoprawnej odpowiedzi wskazuje na pewne nieporozumienia dotyczące oznaczeń używanych w schematach elektrycznych. Symbole takie jak "V2", "El" i "L12" są typowymi oznaczeniami, które mogą dotyczyć różnych elementów w obwodach elektrycznych, jednak nie mają one związku z czujnikiem Halla. Symbol "V2" zazwyczaj odnosi się do źródła zasilania, co może prowadzić do błędnych założeń o jego funkcjonalności w kontekście czujników. Z kolei "El" może odnosić się do różnych komponentów elektronicznych, ale nie jest specyficzne dla czujnika Halla. Symbol "L12" może często oznaczać elementy indukcyjne lub inny typ komponentu, co również nie jest związane z zadanym pytaniem. W praktyce, ignorowanie specyfikacji dotyczących symboli w schematach może prowadzić do błędnej analizy i diagnozowania problemów w układach elektronicznych. Ważne jest, aby podczas pracy z dokumentacją techniczną, szczegółowo zapoznawać się z kluczami odpowiedzi i standardami branżowymi, co zwiększa efektywność rozwiązywania problemów oraz poprawia bezpieczeństwo i niezawodność systemów elektronicznych.

Pytanie 4

Po podaniu na wejście układu elektronicznego widocznego na rysunku sygnału sterującego o wartości 3 Vwzględem masy układu, woltomierz wskazuje wartość napięcia 11,95 V. Oznacza to, że

A. dioda D1 jest zwarta.

B. układ jest uszkodzony.

C. przez cewkę przepływa prąd sterowania.

D. układ działa prawidłowo.

Podanie sygnału sterującego o wartości 3 V powinno spowodować przewodzenie tranzystora T1, co aktywuje tranzystor T2 i tym samym zamyka obwód przekaźnika K1. Gdy wszystko działa prawidłowo, napięcie na przekaźniku powinno wynosić blisko 0 V, co wskazuje na pełne włączenie obwodu. W przypadku pomiaru napięcia o wartości 11,95 V, co jest znacznie wyższe niż oczekiwana wartość, możemy stwierdzić, że tranzystor T2 nie przewodzi, co sugeruje uszkodzenie układu. W praktyce, takie uszkodzenie może być wynikiem wielu czynników, w tym starzenia się komponentów, błędów w projektowaniu lub nieodpowiednich warunków pracy. Znajomość tych zależności jest kluczowa dla inżynierów pracujących z systemami elektronicznymi, bowiem pozwala na szybsze diagnozowanie problemów oraz ich eliminację, co jest zgodne z zasadami efektywnego zarządzania projektami inżynieryjnymi. W związku z tym, odpowiedź "układ jest uszkodzony" jest ostatecznie prawidłowa, a zrozumienie działania poszczególnych elementów układu jest kluczowe dla dalszej pracy w tej dziedzinie.

Pytanie 5

Czujnik temperatury typu PTC w swoim zakresie działania zmienia wraz z rosnącą temperaturą

A. pojemność elektryczną na niższą

B. oporność na wyższą

C. oporność na niższą

D. częstotliwość na wyższą

Odpowiedzi sugerujące zmiany w częstotliwości, obniżenie oporności, czy zmiany pojemności elektrycznej są nieprawidłowe i wynikają z nieporozumienia dotyczącego właściwości czujników PTC. Czujniki te są zaprojektowane tak, aby ich oporność wzrastała w miarę wzrostu temperatury, co stoi w sprzeczności z pomysłem obniżania oporności. W przypadku czujników typu NTC (Negative Temperature Coefficient) obserwuje się odwrotne zjawisko, gdzie oporność maleje w miarę wzrostu temperatury. Przyjęcie, że czujnik PTC miałby zmniejszać oporność lub zmieniać pojemność elektryczną, może prowadzić do błędnych wniosków w projektowaniu układów elektronicznych. W praktyce, mylenie tych typów czujników może skutkować niesprawnością systemów ochronnych i kontrolnych, co może zagrażać bezpieczeństwu użytkowników oraz efektywności operacyjnej urządzeń. Kluczowe jest zrozumienie różnic między tymi dwoma rodzajami czujników i ich zastosowaniami w kontekście realnych aplikacji inżynieryjnych.

Pytanie 6

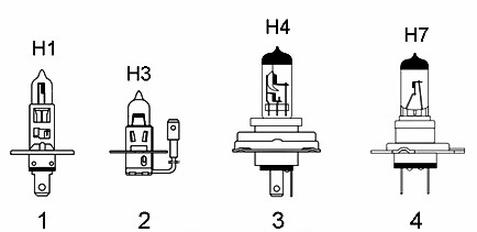

Która z przedstawionych na rysunkach żarówek może być stosowana jako źródło światła mijania i drogowego?

A. 2

B. 3

C. 4

D. 1

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Żarówka oznaczona numerem 3 to model H4, który jest zaprojektowany w taki sposób, aby pełnić funkcję zarówno światła mijania, jak i drogowego. W odróżnieniu od wielu innych typów żarówek, H4 posiada dwa żarniki: jeden z nich jest dedykowany do światła mijania, a drugi do światła drogowego. Taka konstrukcja pozwala na efektywne dostosowanie intensywności oświetlenia w zależności od warunków drogowych, co jest zgodne z dobrą praktyką w motoryzacji. Użycie żarówki H4 w pojazdach osobowych i ciężarowych jest powszechne ze względu na jej wszechstronność. W sytuacjach, gdy kierowca porusza się po oświetlonej drodze, może używać światła mijania, co zmniejsza oślepiający efekt dla innych uczestników ruchu. Z kolei w warunkach nocnych lub przy słabej widoczności, przełączenie na światło drogowe zapewnia lepsze oświetlenie drogi przed pojazdem. Warto również zaznaczyć, że stosowanie właściwych typów żarówek zgodnie z zaleceniami producentów pojazdów jest kluczowe dla bezpieczeństwa na drodze.

Pytanie 7

Podczas usuwania usterki w panelu sterowania systemem komfortu w samochodzie, aby zweryfikować działanie naprawionego modułu, uszkodzony rezystor SMD o wartościach podanych w schemacie ideowym jako 4R7 /±10% można w tymczasowym okresie zastąpić dwoma rezystorami o wartości

A. 10 Ω / ±5% połączonymi równolegle

B. 10 kΩ / ±5% połączonymi równolegle

C. 2,4 kΩ / ±5% połączonymi szeregowo

D. 2,4 Ω / ±5% połączonymi równolegle

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 10 Ω / ±5% połączone równolegle jest poprawna, ponieważ do zastąpienia rezystora o wartości 4,7 Ω można użyć równoległego połączenia dwóch rezystorów. Zasada ta opiera się na równaniu dla rezystorów połączonych równolegle: 1/R = 1/R1 + 1/R2. Aby uzyskać wartość 4,7 Ω, można połączyć dwa rezystory 10 Ω, co daje: 1/R = 1/10 + 1/10 = 2/10, co prowadzi do R = 10/2 = 5 Ω. Wartość ta jest bliska 4,7 Ω, uwzględniając tolerancję ±10%. W praktyce, takie połączenie jest często stosowane, gdy brakuje konkretnego rezystora w obwodzie i wymagana jest jego chwilowa wymiana, co zapewnia funkcjonalność układu. W kontekście standardów branżowych, takie podejście jest zgodne z zasadami projektowania obwodów elektronicznych, gdzie zapewnienie ciągłości działania jest kluczowe.

Pytanie 8

Na rysunku przedstawiono

A. pompowtryskiwacz.

B. regulator ciśnienia.

C. ołówkową cewkę zapłonową.

D. wtryskiwacz elektromagnetyczny.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prawidłowa odpowiedź to pompowtryskiwacz, który odgrywa kluczową rolę w silnikach Diesla, zapewniając precyzyjne dozowanie paliwa. Pompowtryskiwacz jest zintegrowanym elementem, który funkcjonuje jako pompa oraz wtryskiwacz jednocześnie. Dzięki temu, że ciśnienie wtrysku może być regulowane, możliwe jest osiągnięcie optymalnej wydajności silnika oraz zmniejszenie emisji spalin. Pompowtryskiwacze są często wykorzystywane w nowoczesnych pojazdach z silnikami wysokoprężnymi, gdzie ich zaawansowana konstrukcja pozwala na osiągnięcie lepszej efektywności spalania. Przykładowo, w pojazdach marki Volkswagen stosuje się systemy pompowtryskiwaczy w silnikach TDI, co przyczynia się do doskonałych osiągów oraz ekonomii paliwowej. Dodatkowo, pompowtryskiwacze spełniają różne normy emisji, takie jak Euro 6, co czyni je zgodnymi z najnowszymi standardami branżowymi, a ich zastosowanie w przemyśle motoryzacyjnym jest uznawane za najlepszą praktykę w zakresie nowoczesnych technologii wtrysku paliwa.

Pytanie 9

Który z uszkodzonych podzespołów pojazdu samochodowego może być poddany naprawie lub regeneracji?

A. Cewka zapłonowa.

B. Czujnik indukcyjny.

C. Alternator.

D. Świeca żarowa.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Alternator to jeden z tych podzespołów samochodowych, który bardzo często poddaje się naprawie lub regeneracji. Moim zdaniem wynika to głównie z jego konstrukcji – alternator jest urządzeniem wieloelementowym, ze sporym udziałem części mechanicznych i elektrycznych, które zużywają się stopniowo. W warsztatach samochodowych powszechna jest praktyka wymiany takich elementów jak szczotki, łożyska, pierścienie ślizgowe czy nawet diody i regulatory napięcia. Sama obudowa i wirnik zazwyczaj pozostają sprawne przez lata, a regeneracja pozwala przywrócić pełną funkcjonalność bez konieczności kupowania nowego alternatora, co jest zgodne z zasadami zrównoważonej eksploatacji i ograniczania kosztów. W instrukcjach serwisowych wielu producentów zaleca się sprawdzanie i naprawę alternatora przed jego całkowitą wymianą. Z praktyki wiem też, że fachowiec z odpowiednim sprzętem potrafi odtworzyć alternator praktycznie do stanu nowego, co podnosi opłacalność naprawy. Warto pamiętać, że dobrze zregenerowany alternator może posłużyć jeszcze przez wiele lat, a przy okazji przyczynia się to do ograniczenia ilości odpadów i bardziej ekologicznej eksploatacji pojazdu. Takie podejście doceniają zarówno warsztaty, jak i sami kierowcy.

Pytanie 10

Jakiego gazu używa się w gazowych amortyzatorach?

A. hel

B. dwutlenek węgla

C. powietrze

D. azot

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Azot jest preferowanym gazem w amortyzatorach gazowych ze względu na swoje właściwości fizyczne. Posiada niską rozpuszczalność w oleju, co minimalizuje ryzyko powstawania pęcherzyków gazu w cieczy, dzięki czemu zapewnia stabilność pracy amortyzatora. Azot jest również obojętny chemicznie, co zapobiega korozji komponentów wewnętrznych. W praktyce, amortyzatory gazowe w pojazdach wykorzystują azot pod ciśnieniem, co pozwala na lepsze tłumienie drgań oraz zwiększa komfort jazdy. W standardach motoryzacyjnych, takich jak ISO 9001, podkreśla się znaczenie stosowania odpowiednich materiałów i technologii w produkcji komponentów, co odnosi się bezpośrednio do zastosowania azotu w amortyzatorach.

Pytanie 11

Podczas badania rozrusznika na stole probierczym stwierdzono silne iskrzenie na styku komutator-szczotki. Aby naprawić rozrusznik, należy

A. wymienić wirnik.

B. założyć kondensator odklócający.

C. przeczyścić zaciski prądowe.

D. wymienić tuleje łożysk.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dobrze wybrana odpowiedź – silne iskrzenie na styku komutator-szczotki to najczęściej sygnał, że z wirnikiem rozrusznika dzieje się coś niedobrego. Moim zdaniem, to właśnie uszkodzenie uzwojeń lub zwarcie między lamelkami komutatora prowadzi do takiego efektu. W praktyce, jeśli wirnik jest uszkodzony (np. ma zwarcia międzyzwojowe czy przepalone uzwojenia), prąd płynie nierównomiernie, co powoduje mocne iskrzenie podczas pracy. Praca rozrusznika w takim stanie nie tylko obniża jego wydajność, ale też może prowadzić do dalszego uszkodzenia szczotek czy komutatora, a nawet całkowicie unieruchomić pojazd. Z mojego doświadczenia wynika, że próby czyszczenia czy wymiany innych elementów bez wymiany wirnika to tak naprawdę tylko doraźne łatanie problemu. Producenci i dobre praktyki branżowe jasno zalecają – jeśli mamy silne iskrzenie i potwierdzone uszkodzenie wirnika, jedynym właściwym wyjściem będzie jego wymiana. Owszem, czasami można próbować przetoczyć komutator i wymienić szczotki, ale jeśli uszkodzenie jest poważne, naprawa staje się nieopłacalna. Warto też zwrócić uwagę na to, że ignorowanie tego symptomu może doprowadzić do poważnych awarii elektrycznych w pojeździe.

Pytanie 12

Na której ilustracji przedstawione jest złącze systemu OBDII?

A. Na ilustracji III.

B. Na ilustracji II.

C. Na ilustracji I.

D. Na ilustracji IV.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
To właśnie ilustracja numer III przedstawia złącze systemu OBDII, które jest wykorzystywane we wszystkich samochodach osobowych i dostawczych sprzedawanych w krajach Unii Europejskiej od 2001 roku (dla benzyny) i od 2004 roku (dla diesla). OBDII to standard diagnostyczny pozwalający na szybkie podłączenie się do systemu elektroniki pojazdu i odczytanie kodów usterek, parametrów pracy silnika czy innych istotnych danych. Sama wtyczka ma charakterystyczny kształt trapezu i 16 pinów, co zdecydowanie odróżnia ją od innych popularnych złączy w motoryzacji i elektronice. W praktyce użycie OBDII jest bardzo wygodne, bo dzięki niemu można np. szybko zdiagnozować problem podczas przeglądu okresowego, podłączyć uniwersalny skaner diagnostyczny lub nawet wykonać modyfikacje po oprogramowaniu (oczywiście w granicach prawa). Moim zdaniem każdy, kto chce poważniej zajmować się mechaniką samochodową, powinien umieć rozpoznać to złącze na pierwszy rzut oka i wiedzieć, jak z niego bezpiecznie korzystać. Standard OBDII to taka trochę „brama” do nowych technologii w pojazdach – i warto ją znać, bo bez tego ani rusz przy współczesnej diagnostyce!

Pytanie 13

W dokumencie gwarancyjnym turbosprężarki zainstalowanej w pojeździe należy wskazać

A. datę instalacji turbosprężarki

B. datę pierwszej rejestracji pojazdu

C. dane kontaktowe właściciela pojazdu

D. moc silnika pojazdu

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Podanie daty zamontowania turbosprężarki w karcie gwarancyjnej jest kluczowym elementem dokumentacji, który umożliwia śledzenie historii serwisowej pojazdu. Datę tę należy zaznaczyć, ponieważ gwarancje na turbosprężarki zazwyczaj są powiązane z określonymi warunkami użytkowania, które mogą obejmować czas od momentu montażu. W przypadku awarii, dokładna data zamontowania pozwala określić, czy problem wystąpił w okresie gwarancyjnym, co ma istotne znaczenie dla ewentualnych roszczeń gwarancyjnych. Wiedza ta jest również istotna w kontekście przepisów dotyczących ochrony konsumentów oraz zarządzania jakością, a także pozwala mechanikom na lepsze zrozumienie cyklu życia komponentu. Na przykład, w przypadku wymiany turbosprężarki, ważne jest, aby zarejestrować datę montażu nowego elementu, aby móc monitorować jego wydajność i niezawodność w kolejnych latach eksploatacji.

Pytanie 14

Do dokręcenia nakrętki koła pasowego alternatora z określonym momentem należy użyć klucza

A. oczkowego.

B. dynamometrycznego.

C. imbusowego.

D. płasko-oczkowego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Użycie klucza dynamometrycznego przy dokręcaniu nakrętki koła pasowego alternatora to absolutna podstawa, jeśli myślimy o profesjonalnej naprawie i bezpieczeństwie. Każdy producent pojazdu podaje w dokumentacji serwisowej dokładny moment dokręcania dla kluczowych połączeń, właśnie po to, żeby uniknąć uszkodzenia gwintów, zerwania śruby albo – co gorsza – odkręcenia się elementu podczas pracy silnika. Klucz dynamometryczny pozwala precyzyjnie ustawić siłę, z jaką dokręcamy nakrętkę, więc nie trzeba zgadywać, czy "to już wystarczy". Oczywiście, w praktyce spotyka się ludzi, którzy na oko czy na wyczucie próbują dokręcać, ale to całkowicie nieprofesjonalne podejście, a potem naprawy bywają dużo droższe niż użycie odpowiedniego narzędzia od razu. Moim zdaniem, jeśli ktoś chce być traktowany poważnie w warsztacie, nie ma wyjścia – klucz dynamometryczny powinien być w podstawowym wyposażeniu. Nawet dla takich drobnych rzeczy jak alternator, bo tam drgania i obciążenia są spore. W branży motoryzacyjnej coraz częściej kładzie się nacisk na przestrzeganie momentów dokręcania i dokumentowanie tego, zwłaszcza przy naprawach gwarancyjnych czy przeglądach. W sumie, jak ktoś raz zobaczy, jak łatwo uszkodzić gwint przy dokręcaniu "na siłę", to zrozumie, że dynamometr to nie bajer, tylko realna potrzeba.

Pytanie 15

Oznaczenie 20H7/e8 w dokumentacji technicznej odnosi się do pasowania obrotowego

A. luźnego na zasadzie stałego wałka

B. luźnego na zasadzie stałego otworu

C. mieszanego na zasadzie stałego otworu

D. ciasnego na zasadzie stałego otworu

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Oznaczenie 20H7/e8 w dokumentacji technicznej wskazuje na luźne pasowanie na zasadzie stałego otworu. W tym przypadku '20' oznacza średnicę otworu w milimetrach, 'H7' reprezentuje tolerancję otworu, a 'e8' określa tolerancję wałka. Pasowanie luźne jest stosowane w aplikacjach, gdzie istotna jest możliwość łatwego montażu i demontażu elementów, np. w maszynach i urządzeniach, gdzie wymagana jest swoboda ruchu, a jednocześnie pewna stabilność połączenia. W praktyce, taki typ pasowania można spotkać w łożyskach, gdzie luźne pasowanie wałka pozwala na jego swobodny obrót w otworze, co zapobiega nadmiernemu zużyciu i uszkodzeniom spowodowanym niewłaściwym dopasowaniem. Dobrą praktyką jest stosowanie standardów ISO, które szczegółowo opisują tolerancje oraz pasowania, co pozwala na osiągnięcie zamierzonych parametrów technicznych i trwałości konstrukcji.

Pytanie 16

Wskaż całkowity koszt naprawy alternatora samochodu, wiedząc, że czas pracy wynosi 3 godziny, koszt zużytych materiałów 150 złotych, a koszt 1 roboczogodziny 80 złotych.

A. 390 zł

B. 440 zł

C. 550 zł

D. 500 zł

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prawidłowy sposób obliczenia całkowitego kosztu naprawy alternatora w samochodzie polega na uwzględnieniu zarówno kosztu robocizny, jak i materiałów. Najpierw wyliczamy koszt pracy: 3 godziny razy 80 zł za każdą roboczogodzinę daje nam 240 zł. Do tego należy doliczyć koszt materiałów, czyli 150 zł. Po zsumowaniu otrzymujemy 390 zł i to właśnie taka wartość powinna być brana pod uwagę w przypadku wyceny tego typu usług według przyjętych standardów warsztatowych. W praktyce naprawy samochodów bardzo ważne jest, by klient dokładnie wiedział, za co płaci – stąd rozdzielanie tych kosztów na materiały i robociznę jest czymś, co często spotykam w dobrze prowadzonych serwisach. Czasami do kosztów wlicza się jeszcze opłaty dodatkowe, ale w tym przypadku nie było o nich mowy. Warto też pamiętać, że dobrym nawykiem jest zawsze prosić o szczegółowy kosztorys – niejednokrotnie spotkałem się z sytuacją, gdzie właśnie dzięki takim jasnym wyliczeniom uniknęło się nieporozumień. Moim zdaniem, takie podejście uczy rzetelności i profesjonalizmu, co później bardzo procentuje w branży motoryzacyjnej. Sumowanie kosztów w tak przejrzysty sposób to po prostu dobra praktyka, o której warto pamiętać.

Pytanie 17

Diagnozowanie układu prostowniczego alternatora należy przeprowadzić przy pomocy

A. omomierza.

B. amperomierza.

C. oscyloskopu.

D. woltomierza.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Omomierz to zdecydowanie najlepsze i najpraktyczniejsze narzędzie do diagnozowania układu prostowniczego alternatora. Chodzi o to, że prostownik alternatora zbudowany jest z zestawu diod, które mają za zadanie zamienić prąd przemienny w stały. Najbardziej podstawową i sprawdzoną metodą weryfikacji sprawności tych diod jest właśnie pomiar rezystancji w obu kierunkach. Przy pomocy omomierza łatwo sprawdzić, czy dioda przewodzi prąd tylko w jedną stronę – to jest taka trochę szkolna zasada, ale moim zdaniem wciąż niezawodna. Jeśli dioda przewodzi w obu kierunkach albo wcale, od razu wiadomo, że coś jest nie halo i trzeba ją wymienić. W serwisach samochodowych omomierz to podstawa przy tego typu testach – pozwala szybko wyłapać uszkodzone elementy układu prostowniczego bez zbędnego rozkręcania i zgadywania. Z mojego doświadczenia wynika, że często nawet doświadczeni diagności wracają do tej prostej metody, bo jest szybka, pewna i nie wymaga żadnych specjalistycznych warunków. Większość podręczników branżowych i instrukcji warsztatowych wręcz zaleca taki sposób – i to nie bez powodu. Warto pamiętać, że sprawny prostownik to pewność, że akumulator będzie ładowany poprawnie, a cały układ elektryczny samochodu działa jak trzeba. Stosując omomierz, można jednoznacznie wykryć przebicie diody lub jej przerwę, zanim dojdzie do poważniejszych problemów, np. z rozruchem auta albo ładowaniem. W praktyce wystarczy mierzenie każdej diody osobno – po kolei, w obu kierunkach – i już wiemy wszystko o stanie prostownika alternatora.

Pytanie 18

Na przekroju przedstawiono

A. fotodiodę.

B. fototyrystor.

C. fotorezystor.

D. fototranzystor.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Na przekroju rzeczywiście przedstawiono fototranzystor. To ciekawy element półprzewodnikowy, który działa podobnie do zwykłego tranzystora, ale zamiast prądu bazy wykorzystuje światło jako bodziec do przewodzenia prądu między kolektorem a emiterem. Takie rozwiązanie jest szeroko stosowane w układach optoelektronicznych, na przykład w czujnikach światła, licznikach impulsów optycznych, systemach automatyki czy nawet w barierach optycznych do wykrywania obecności przedmiotów. W praktyce fototranzystory są używane tam, gdzie sygnał świetlny trzeba szybko zamienić na sygnał elektryczny, bo mają one dużo większą czułość niż zwykłe fotodiody i potrafią wzmacniać sygnały. Moim zdaniem to jeden z tych elementów, który świetnie pokazuje, jak można zintegrować funkcję wzmacniania prądu i detekcji światła w jednym układzie. Warto pamiętać, że standardowe oznaczenia wyprowadzeń fototranzystora to kolektor (C), baza (B) – choć często nie jest wyprowadzana na zewnątrz – oraz emiter (E). Z mojego doświadczenia wynika, że dobrym zwyczajem jest stosowanie fototranzystorów w aplikacjach wymagających dużej niezawodności detekcji optycznej, szczególnie w miejscach, gdzie klasyczne elementy mogłyby zawieść przez zakłócenia elektromagnetyczne.

Pytanie 19

System odpowiedzialny za stabilizację toru jazdy pojazdu w trakcie pokonywania zakrętów nazywany jest

A. ASR

B. EBD

C. ESP

D. EPP

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
ESP, czyli Elektroniczny Program Stabilizacji, to system, który ma za zadanie pomóc w utrzymaniu stabilności podczas jazdy, zwłaszcza w zakrętach. Działa to tak, że monitoruje różne parametry pojazdu, takie jak prędkość na kołach i kąty skrętu. Gdy zauważy, że auto zaczyna zbaczać z drogi, automatycznie hamuje odpowiednie koła, żeby przywrócić stabilność. Na przykład, kiedy jedziesz szybko w zakręcie i tylna oś traci przyczepność, ESP reaguje, żeby zapobiec poślizgowi. Z mojego doświadczenia wynika, że ten system to jeden z kluczowych elementów bezpieczeństwa w nowoczesnych samochodach. Jego działanie jest zgodne z międzynarodowymi standardami, na przykład z dyrektywami Unii Europejskiej dotyczących homologacji pojazdów. Fajnie również podkreślić, że ESP współpracuje z innymi systemami, jak ABS, co jeszcze bardziej zwiększa bezpieczeństwo podczas jazdy.

Pytanie 20

Który z wymienionych podzespołów pojazdów samochodowych wymaga okresowej obsługi?

A. Żarówka H4.

B. Sonda lambda.

C. Aparat zapłonowy.

D. Czujnik układu ABS.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Aparat zapłonowy to faktycznie podzespół, który wymaga okresowej obsługi, zwłaszcza w starszych pojazdach z układem zapłonowym opartym na przerywaczu mechanicznym i palcu rozdzielacza. W praktyce, podczas przeglądów technicznych powinno się sprawdzać stan styków przerywacza, kondensatora, a także czystość i zużycie elementów rozdzielacza. Takie czynności pozwalają na utrzymanie prawidłowych parametrów zapłonu, co przekłada się bezpośrednio na kulturę pracy silnika i jego niezawodność. Z mojego doświadczenia wynika, że bagatelizowanie obsługi aparatu zapłonowego prowadzi do problemów z uruchamianiem silnika, przerywaniem podczas jazdy, a nawet zwiększonego zużycia paliwa. W nowoczesnych autach elektroniczne układy zapłonowe są praktycznie bezobsługowe, ale w wielu pojazdach starszego typu – zwłaszcza popularnych w warsztatach samochodowych – regularna kontrola aparatu zapłonowego to po prostu standardowa robota. Dobrą praktyką jest przynajmniej raz w roku sprawdzić i ewentualnie wymienić zużyte elementy, żeby uniknąć nieprzyjemnych niespodzianek na drodze. Warto też dodać, że producenci często w instrukcjach serwisowych konkretnie określają interwały dla takich czynności, co świadczy o ich realnej potrzebie.

Pytanie 21

Jak nazywa się właściwość umożliwiająca regenerację warstwy smaru pomiędzy współpracującymi powierzchniami podczas pracy przerwanej?

A. Smarowność

B. Lepkość

C. Twardość

D. Ściśliwość

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Lepkość jest kluczowym parametrem smaru, który odnosi się do jego zdolności do utrzymywania warstwy smarującej między współpracującymi powierzchniami. Wysoka lepkość smaru oznacza, że jest on w stanie skutecznie wypełniać mikroskopijne nierówności na powierzchniach, co minimalizuje kontakt metal-metal, a tym samym zmniejsza zużycie i nagrzewanie się. Przykładem zastosowania jest smarowanie łożysk w maszynach przemysłowych, gdzie odpowiednia lepkość smaru zapewnia długotrwałą i efektywną pracę, nawet w trudnych warunkach. Zgodnie z normami ISO 6743, odpowiednia lepkość smaru jest kluczowa dla zapewnienia optymalnej ochrony przed zużyciem oraz korozją, co przekłada się na wydłużenie żywotności elementów maszyn. Ponadto, podczas doboru smaru, warto zwrócić uwagę na temperaturę pracy oraz obciążenia, ponieważ lepkość zmienia się wraz z temperaturą, wpływając tym samym na ogólną wydajność smarowania.

Pytanie 22

Jeśli wymiana jednego zaworu w silniku 24V zajmuje 15 minut roboczych, to ile będzie trwała wymiana wszystkich zaworów?

A. 8 roboczogodzin

B. 6 roboczogodzin

C. 10 roboczogodzin

D. 4 roboczogodziny

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wymiana zaworów w silniku 24V, gdzie jeden zawór wymienia się w 15 minut, jest zadaniem wymagającym precyzyjnego obliczenia czasu pracy. Aby obliczyć czas wymiany wszystkich zaworów, należy pomnożyć czas wymiany jednego zaworu przez liczbę zaworów. Silniki 24V zazwyczaj mają 24 zawory. Zatem, 24 zawory x 15 minut = 360 minut, co odpowiada 6 roboczogodziny. W praktyce, w warsztatach silnikowych, takie obliczenia są kluczowe do planowania pracy oraz zarządzania zasobami ludzkimi. Zastosowanie takiej metodyki pozwala na optymalizację czasu pracy oraz kosztów, co jest zgodne z najlepszymi praktykami w zarządzaniu projektami w branży motoryzacyjnej. Dobrą praktyką jest również uwzględnienie dodatkowego czasu na ewentualne problemy, które mogą się pojawić podczas wymiany, co pozwala na lepsze zarządzanie oczekiwaniami klienta.

Pytanie 23

Podczas uruchomienia pojazdu przez okres pięciu sekund świeci się kontrolka ABS. Takie działanie informuje nas o

A. sprawności systemu ABS.

B. awarii układu hamulcowego.

C. niskim poziomie płynu hamulcowego.

D. awarii systemu ABS.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
To jest właśnie to, o co chodzi. Kontrolka ABS, która świeci się przez kilka sekund po włączeniu zapłonu, sygnalizuje prawidłowe działanie tego systemu. Komputer pokładowy auta sprawdza wtedy, czy system ABS jest sprawny i gotowy do pracy. To taki krótki autotest, który robi praktycznie każda nowsza maszyna, zanim faktycznie ruszysz. Z tego co sam widziałem w warsztacie, wiele osób się stresuje, że jak kontrolka się pojawia, to od razu awaria, ale to właśnie ten moment, kiedy elektronika sobie analizuje wszystko. Gdyby ABS faktycznie był uszkodzony, kontrolka nie zgasłaby po kilku sekundach, tylko świeciłaby stale albo pojawiłoby się ostrzeżenie na wyświetlaczu. Branżowe normy, np. ECE R13H, jasno opisują takie procedury autotestu w nowych samochodach. Ten test jest super istotny, bo pozwala kierowcy mieć pewność, że systemy bezpieczeństwa faktycznie działają przed wyruszeniem w trasę. Moim zdaniem warto wyrobić sobie taki nawyk, żeby zawsze zerkać na te kontrolki podczas uruchamiania auta, bo to daje szybki sygnał, czy wszystko z układami bezpieczeństwa jest w porządku. Często młodzi kierowcy mylą krótkie świecenie kontrolki z problemem, a to po prostu standardowa praktyka, żeby elektronika miała czas się sprawdzić. Zresztą, jeśli kiedykolwiek ABS będzie niesprawny, wtedy już nie będzie wątpliwości—kontrolka nie zgaśnie i od razu wiadomo, że trzeba coś działać.

Pytanie 24

Procedura sprawdzenia przekaźnika kontaktronowego nie obejmuje pomiaru

A. rezystancji styków roboczych w stanie spoczynku.

B. impedancji cewki elektromagnetycznej.

C. rezystancji styków roboczych w stanie załączenia.

D. reakcji na zewnętrzne pole magnetyczne.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prawidłowo, bo w przypadku przekaźników kontaktronowych przy typowym sprawdzeniu nie mierzy się impedancji cewki elektromagnetycznej – i to z prostego powodu: takie przekaźniki zazwyczaj nie mają klasycznej cewki do sterowania (jak te elektromagnetyczne), tylko same kontaktrony, czyli hermetyczne styki reagujące na pole magnetyczne. W praktyce, sprawdzając taki przekaźnik, skupiamy się raczej na ocenie działania kontaktów – czy poprawnie zwierają i rozwierają się pod wpływem pola magnetycznego. Mierzy się rezystancję styków w obu stanach oraz sprawdza reakcję na magnes, bo to daje informacje o ich sprawności i czystości. Pomiar impedancji miałby sens w przypadku elektromagnesu, np. w dużych przekaźnikach przemysłowych, ale nie tutaj. Z mojego doświadczenia wynika, że czasem pojawia się pokusa, by mierzyć wszystko, co się da, ale w technice automatyki ważne jest, by umieć wybrać właściwe parametry testowe, zgodnie z dokumentacją i dobrymi praktykami. W zawodzie technika warto pamiętać, że kontaktrony są bardzo czułe – ich styki nie mogą być zanieczyszczone, więc kluczowe jest właśnie sprawdzanie rezystancji tych styków i reakcji na magnetyzm, a nie bawienie się w pomiary cewek, których tu po prostu nie ma. To taki typowy branżowy niuans.

Pytanie 25

Jak ocenia się efektywność czujnika indukcyjnego?

A. pomiar generowanego napięcia

B. analizę sygnału wyjściowego

C. pomiar rezystancji

D. oględziny wizualne

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Analiza sygnału wyjściowego czujnika indukcyjnego jest kluczowym elementem oceny jego sprawności. Czujniki te działają na zasadzie generowania sygnałów elektrycznych w odpowiedzi na obecność metalowych obiektów. Przy pomiarze sygnału wyjściowego można ocenić nie tylko poprawność działania czujnika, ale również jego parametry pracy, takie jak czułość czy czas reakcji. Na przykład, w zastosowaniach automatyki przemysłowej, gdzie czujniki indukcyjne są powszechnie wykorzystywane do detekcji obiektów, analiza sygnału umożliwia dostosowanie ustawień systemu do zmiennych warunków pracy. Zgodnie z normą IEC 60947-5-2, ocena sprawności czujników indukcyjnych poprzez analizę sygnału jest standardową praktyką, która zapewnia niezawodność i efektywność działania systemów automatyzacji.

Pytanie 26

Rysunek przedstawia diodę

A. tunelową.

B. Zenera.

C. wsteczną.

D. pojemnościową.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dioda tunelowa, której symbol został przedstawiony na rysunku, jest unikalnym elementem w świecie elektroniki, który wykorzystuje efekt tunelowy do umożliwienia przewodzenia prądu w sposób, który różni się od tradycyjnych diod. W przeciwieństwie do diod prostowniczych, diody tunelowe nie wymagają spadku napięcia, aby przewodzić prąd, co czyni je niezwykle cennymi w aplikacjach wymagających szybkiej reakcji. Dioda tunelowa znajduje zastosowanie w układach oscylacyjnych oraz w wysokoprecyzyjnych układach analogowych, gdzie stabilność i niska szumowość są kluczowe. Ponadto, w kontekście standardów branżowych, diody tunelowe są często używane w technologii mikrofalowej oraz w układach sygnałowych, gdzie efektywność i szybkość działania są istotne. Zrozumienie różnic pomiędzy diodami, jak diody pojemnościowe, Zenera czy wsteczne, pozwala inżynierom na odpowiedni dobór komponentów do specyficznych zastosowań, co jest niezbędne w projektowaniu nowoczesnych układów elektronicznych.

Pytanie 27

Po uruchomieniu silnika zaświeca się przedstawiona na rysunku lampka kontrolna. Sygnalizuje ona

A. awarię w układzie sterowania silnika.

B. załączenie reduktora.

C. uszkodzenie w obwodzie świec żarowych.

D. niski poziom płynu w układzie chłodzenia.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Lampka kontrolna, którą widzisz na zdjęciu, to tak zwany Check Engine, czyli kontrolka awarii układu sterowania silnika. W praktyce jej zapalenie sygnalizuje, że komputer pokładowy silnika (ECU) wykrył błąd w jednym z podzespołów mających wpływ na emisję spalin, pracę silnika czy ogólnie funkcjonowanie jednostki napędowej. Moim zdaniem nie należy tego lekceważyć, bo czasem to drobiazg (np. chwilowy błąd czujnika), ale bywa też poważniej – np. problem z katalizatorem, sondą lambda albo układem zapłonowym. W branży motoryzacyjnej przyjęło się, że po zapaleniu tej kontrolki najlepiej jak najszybciej zdiagnozować auto komputerem – pozwala to odczytać tzw. kody błędów i podjąć odpowiednie działania. Z mojego doświadczenia wynika, że ignorowanie tej lampki może prowadzić do poważniejszych i kosztownych napraw. Dobrą praktyką jest także regularne serwisowanie samochodu, bo wiele usterek można wyłapać zanim pojawi się sygnał ostrzegawczy. Podsumowując, ta kontrolka to nie jest tylko ostrzeżenie, ale też zaproszenie do zadbania o auto i bezpieczeństwo – Twoje i innych użytkowników drogi.

Pytanie 28

Zaświecenie się w czasie jazdy lampki kontrolnej przedstawionej na rysunku informuje kierowcę o prawdopodobnej usterce w układzie

A. ładowania.

B. zapłonowym.

C. wspomagania.

D. oświetlenia.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zaświecenie się tej lampki na desce rozdzielczej to dość ważny sygnał, na który trzeba szybko zareagować. Obrazek przedstawia symbol akumulatora, który jednoznacznie wskazuje na układ ładowania – najczęściej chodzi tu o alternator, pasek klinowy lub sam akumulator. Z doświadczenia wiem, że wielu kierowców lekceważy ten stan, a to duży błąd, bo przy niedziałającym ładowaniu samochód korzysta wyłącznie z energii zgromadzonej w akumulatorze i może niespodziewanie zgasnąć w trakcie jazdy, choćby na skrzyżowaniu czy autostradzie – co już jest konkretnym zagrożeniem. Branżowe zalecenia są proste: jeśli pojawi się ta lampka, najlepiej jak najszybciej zatrzymać się w bezpiecznym miejscu i sprawdzić, czy pasek alternatora nie spadł lub nie jest uszkodzony. Moim zdaniem warto też regularnie kontrolować stan przewodów i samego akumulatora, bo czasami nawet drobne zabrudzenie klem może powodować problemy z ładowaniem. Dobrą praktyką jest też obserwowanie, czy lampka gaśnie po uruchomieniu silnika – jeśli nie, to ewidentnie coś jest nie tak i nie wolno tego ignorować. W branży motoryzacyjnej podkreśla się, że szybka reakcja pozwala uniknąć kosztownej awarii i nieplanowanego postoju.

Pytanie 29

Które z poniższych połączeń jest stworzone zgodnie z zasadą stałego otworu?

A. S7/f6

B. H7/e6

C. E6/h7

D. F6/s7

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź H7/e6 jest prawidłowa, ponieważ spełnia zasadę stałego otworu, która jest istotna w kontekście projektowania i analizy układów elektronicznych. Zasada ta zakłada, że w danym układzie można osiągnąć optymalną funkcjonalność, gdy otwory w elemencie są odpowiednio dopasowane, co w tym przypadku odnosi się do proporcji i lokalizacji elementów. Przykładem zastosowania tej zasady jest konstruowanie obwodów, w których minimalizuje się straty sygnału i maksymalizuje efektywność. W praktyce, znajomość zasady stałego otworu pozwala inżynierom na lepsze projektowanie układów, co jest zgodne z najlepszymi praktykami branżowymi oraz normami, takimi jak IPC-2221, dotyczących projektowania obwodów drukowanych. Takie podejście umożliwia tworzenie bardziej niezawodnych i wydajnych systemów elektronicznych, co jest kluczowe w nowoczesnych aplikacjach technologicznych.

Pytanie 30

Elementem systemu jest czujnik prędkości kątowej oraz przyspieszenia bocznego?

A. ASR

B. ABS

C. AGR

D. ESP

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Czujnik prędkości kątowej i przyspieszenia poprzecznego jest kluczowym elementem systemu ESP (Electronic Stability Program), który ma na celu poprawę stabilności pojazdu podczas jazdy w trudnych warunkach. System ESP wykorzystuje dane z czujników, aby ocenić, czy pojazd zachowuje się zgodnie z zamierzeniami kierowcy. W przypadku wykrycia poślizgu, ESP aktywuje odpowiednie hamulce, co pozwala na przywrócenie kontroli nad pojazdem. Przykładem zastosowania tego systemu może być sytuacja, w której kierowca nagle wchodzi w zakręt z nadmierną prędkością; czujniki wykrywają niepożądane ruchy i automatycznie zmniejszają moc silnika oraz hamują odpowiednie koła, co przyczynia się do zwiększenia bezpieczeństwa. Stosowanie systemu ESP jest zgodne z normami bezpieczeństwa w motoryzacji i zalecane przez organizacje zajmujące się testowaniem pojazdów, takie jak Euro NCAP.

Pytanie 31

Do działań diagnostycznych układu paliwowego nie wlicza się

A. wymiany filtra paliwa

B. sprawdzenia wydajności pompy paliwa

C. pomiaru czasów wtrysku paliwa

D. pomiaru ciśnienia w listwie paliwowej

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wymiana filtra paliwa to naprawdę ważna rzecz, której nie można lekceważyć. To nie jest diagnostyka, a bardziej serwisowa robota, która pozwala silnikowi działać jak należy. Jeśli filtr jest zanieczyszczony, może to spowodować problemy z paliwem, a w efekcie z samą pracą silnika. Lepiej regularnie wymieniać filtr, żeby uniknąć takich kłopotów. Jeśli chodzi o diagnostykę, to skupiamy się na pomiarach i różnych kontrolkach, żeby zobaczyć, czy wszystko gra w układzie paliwowym. Na przykład, jeśli zmierzymy czasy wtrysku, możemy sprawdzić, czy wtryskiwacze są w porządku. A kontrola pompy paliwa mówi nam, czy dostarcza odpowiednią ilość paliwa. Te wszystkie czynności są istotne, bo pomagają nam zdiagnozować, co się dzieje z silnikiem i jak temu zapobiec, żeby wszystko działało bez zarzutu.

Pytanie 32

W pojeździe z instalacją elektryczną o napięciu znamionowym 12 V, w celu zabezpieczenia dodatkowo zamontowanego systemu oświetlenia przestrzeni ładunkowej o mocy 50 W, należy zastosować standardowy bezpiecznik o wartości

A. 15 A

B. 2 A

C. 10 A

D. 5 A

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dlaczego 5 A to poprawny wybór? Już tłumaczę. Moc tego dodatkowego oświetlenia wynosi 50 W, a napięcie instalacji to 12 V. Najprostszy sposób to podstawienie tych wartości do wzoru na natężenie prądu: I = P/U, czyli I = 50 W / 12 V, co daje około 4,17 A. Bezpiecznik trzeba dobrać tak, żeby wytrzymywał normalny prąd pracy, ale jednocześnie odłączył zasilanie przy jakimkolwiek zwarciu lub przeciążeniu. Tu właśnie 5-amperowy bezpiecznik jest optymalny – nie jest za słaby (nie będzie się przepalał przy normalnej pracy), ani za mocny (nie pozwoli przepalić przewodów w razie zwarcia). W praktyce zawodowej zawsze dobiera się bezpiecznik z niewielkim zapasem, najczęściej najbliższy wyższy standardowy wartości. Takie podejście znajdziesz w większości instrukcji serwisowych i dokumentacjach producentów podzespołów samochodowych. Użycie 5 A to też ochrona przewodów – w typowych wiązkach do oświetlenia 1,0 mm² taki prąd jest akceptowalny. Moim zdaniem, zawsze warto pilnować, żeby nie przesadzać z wartością bezpiecznika – bo to niby drobiazg, ale czasem ratuje całą instalację przed spaleniem. No i jeśli kiedyś będziesz dobudowywać coś w samochodzie, to pamiętaj, że bezpieczniki są Twoimi sprzymierzeńcami, nie przeszkodą – lepiej wymienić bezpiecznik niż całą wiązkę przewodów czy lampę.

Pytanie 33

W instalacji oświetlenia zespolonej lampy tylnej stwierdzono nieprawidłowe połączenie z masą pojazdu. Aby przywrócić sprawność instalacji należy oczyścić połączenie z nadwoziem oraz zabezpieczyć

A. wazeliną techniczną.

B. wysokogatunkowym smarem maszynowym.

C. smarem ŁT-3.

D. lakierem bezbarwnym.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
W przypadku instalacji elektrycznych w pojazdach, szczególnie na połączeniach masowych, stosowanie wazeliny technicznej to naprawdę sprawdzona i praktyczna metoda. Wazelina techniczna ma kilka unikalnych właściwości: chroni przed wilgocią, nie przewodzi prądu, zabezpiecza styki przed korozją i utlenianiem. To bardzo ważne, bo połączenie masowe często znajduje się w miejscach narażonych na działanie czynników atmosferycznych – sól drogowa, woda, błoto, nawet wibracje powodują, że te styki szybko się utleniają. Gdy oczyścisz taki styk i zabezpieczysz go wazeliną techniczną, tworzysz barierę ochronną, a prąd przepływa bez zakłóceń. Moim zdaniem to jest standardowa praktyka, stosowana zarówno przez producentów, jak i w serwisach. Co ciekawe, wazelina techniczna jest tania, łatwa w stosowaniu, a przy tym nie reaguje agresywnie z metalami czy plastikiem – dlatego znajduje się w każdym, nawet skromnym warsztacie. Warto też pamiętać, że inne środki (np. smary maszynowe czy ŁT-3) mogą mieć dodatki przewodzące albo są nieodporne na wysokie prądy, przez co mogą pogorszyć przewodność albo przyciągać brud. A wazelina techniczna tego nie robi, więc zapewnia długotrwałą i stabilną ochronę. Tak naprawdę, jak ktoś pracuje przy elektryce samochodowej, to nawet nie wyobraża sobie zostawić styku masowego bez takiego zabezpieczenia. To taka codzienna, mała rzecz, która mocno wpływa na bezawaryjność całej instalacji.

Pytanie 34

Cyfrą 4 w rozłożonym na części rozruszniku oznaczono uzwojenie

A. wirnika.

B. wzbudzenia.

C. twornika.

D. stojana.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "stojana" jest prawidłowa, ponieważ uzwojenie oznaczone cyfrą 4 w rozruszniku rzeczywiście odnosi się do stojana, który jest kluczowym elementem w konstrukcji silników elektrycznych oraz rozruszników. Stojan to nieruchoma część, w której znajdują się uzwojenia tworzące pole magnetyczne. W przypadku rozruszników, pole magnetyczne generowane przez uzwojenie stojana jest niezbędne do uruchomienia silnika. W praktyce, prawidłowe zrozumienie roli stojana jest kluczowe podczas diagnozowania usterek w systemach rozruchowych, co jest istotne w pracy mechaników oraz techników. W branży motoryzacyjnej, znajomość struktury i funkcji poszczególnych elementów pozwala na skuteczniejsze przeprowadzanie napraw i konserwacji, zgodnie z obowiązującymi standardami bezpieczeństwa i efektywności. Warto również zaznaczyć, że uzwojenie stojana może mieć różne konfiguracje, co przekłada się na różnorodność w projektowaniu silników elektrycznych, co z kolei ma bezpośredni wpływ na ich wydajność oraz trwałość.

Pytanie 35

Symbolem przedstawionym na rysunku oznacza się

A. prądnicę prądu zmiennego.

B. prądnicę prądu stałego.

C. silnik prądu stałego.

D. silnik prądu zmiennego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Symbol przedstawiony na rysunku to klasyczne oznaczenie silnika prądu stałego według norm PN-EN oraz IEC, stosowane powszechnie w elektrotechnice i automatyce przemysłowej. Litera „M” w okręgu to ogólne oznaczenie silnika, natomiast pozioma kreska pod literą wskazuje jednoznacznie na zasilanie prądem stałym. Takie symbole są używane w dokumentacjach technicznych, schematach elektrycznych oraz instrukcjach montażowych, co pozwala na szybkie rozpoznanie rodzaju urządzenia i zastosowanie odpowiednich środków ochrony czy sterowania. Silniki prądu stałego spotykane są w napędach precyzyjnych, układach regulacji, automatyce czy robotyce – wszędzie tam, gdzie wymagana jest płynna regulacja prędkości i momentu obrotowego. Z mojego doświadczenia warto zapamiętać ten symbol, bo bardzo często przewija się w zadaniach praktycznych i projektowaniu instalacji. Stosowanie zgodnych z normą oznaczeń nie tylko ułatwia komunikację między zespołami technicznymi, ale też pozwala uniknąć pomyłek podczas serwisowania i rozbudowy układów. W praktyce naprawdę przydaje się znajomość takich symboli – szczególnie na początku kariery w branży elektrycznej!

Pytanie 36

Przedstawiony na ilustracji element elektroniczny to

A. rezystor.

B. kondensator.

C. dioda prostownicza.

D. stabilizator.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Na zdjęciu widoczny jest kondensator, a dokładnie kondensator foliowy MKT. Widać to po oznaczeniach – wartość pojemności (18 µF), tolerancja (+/-5%) oraz napięcie pracy (160V). Dla kondensatorów foliowych bardzo często spotkasz takie właśnie napisy bezpośrednio na obudowie. Moim zdaniem to świetne rozwiązanie, bo od razu masz komplet najważniejszych informacji technicznych. Kondensatory tego typu stosuje się praktycznie wszędzie – od prostych zasilaczy, przez układy filtrujące w audio, aż po zaawansowane aplikacje impulsowe. Ich zadaniem jest magazynowanie i oddawanie energii elektrycznej, a także wygładzanie napięcia i eliminacja zakłóceń (szumów). Z mojego doświadczenia wynika, że kondensatory foliowe mają też dobrą trwałość i nie zużywają się tak szybko jak np. elektrolity. Branżowe standardy, jak IEC 60384, dokładnie opisują wymagania i testy, którym poddaje się takie elementy. Warto pamiętać, że dobór kondensatora powinien zawsze uwzględniać napięcie pracy i tolerancję – brak zachowania tych parametrów może prowadzić do awarii całego układu. Kondensator to wręcz fundament elektroniki – bez niego nie byłoby możliwe działanie wielu urządzeń domowych i przemysłowych.

Pytanie 37

Jak przebiega kontrola pracy turbosprężarki?

A. multimetrem uniwersalnym

B. wakuometrem

C. analizatorem spalin

D. komputerem diagnostycznym OBD

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Komputer diagnostyczny OBD (On-Board Diagnostics) jest kluczowym narzędziem do monitorowania i diagnozowania pracy turbosprężarki w nowoczesnych pojazdach. Dzięki OBD można uzyskać dostęp do danych dotyczących parametrów pracy silnika, w tym ciśnienia doładowania, temperatury spalin oraz innych istotnych informacji. Użytkownik może wykryć błędy oraz ustawić odpowiednie parametry, co pozwala na optymalizację wydajności silnika. W praktyce, diagnostyka za pomocą OBD umożliwia szybką identyfikację problemów, takich jak nieprawidłowe działanie zaworu wastegate czy uszkodzenia układu chłodzenia turbosprężarki. Dobrą praktyką jest regularne korzystanie z diagnostyki OBD, co pozwala na wczesne wykrywanie usterek i dbałość o długowieczność komponentów silnika.

Pytanie 38

Za pomocą symbolu graficznego przedstawiono

A. cewkę elektromagnetyczną.

B. przekaźnik przełączający.

C. kontaktron.

D. transformator.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Symbol graficzny przedstawiony na zdjęciu to transformator, co można rozpoznać po specyficznym układzie cewek oraz ich oddzieleniu. Transformatory są kluczowymi elementami w systemach elektroenergetycznych, umożliwiającymi efektywne przesyłanie energii elektrycznej na dużą odległość. Ich główną funkcją jest zmiana poziomu napięcia, co jest niezbędne do dostosowania parametrów energetycznych do wymogów odbiorców. Przykładowo, transformatory zmieniają napięcie z wysokiego na niskie w stacjach transformacyjnych, co pozwala na bezpieczne zasilanie domów i przemysłu. Dobrze zaprojektowane transformatory są zgodne z normami IEC 60076, które określają wymagania dotyczące ich konstrukcji i działania. W praktyce, umiejętność rozpoznawania symboli graficznych transformatorów jest kluczowa dla inżynierów i techników pracujących w branży elektroenergetycznej, ponieważ umożliwia szybką identyfikację komponentów w schematach elektrycznych oraz podczas prac serwisowych.

Pytanie 39

Na schemacie przedstawiono układ zapłonowy

A. elektroniczny.

B. z przerywaczem.

C. tranzystorowy.

D. tyrystorowy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Układ zapłonowy z przerywaczem jest klasycznym rozwiązaniem stosowanym w silnikach spalinowych, zwłaszcza w starszych modelach. Przerywacz, którego symbol rozpoznajemy na schemacie, jest kluczowym elementem w kontrolowaniu momentu zapłonu mieszanki paliwowo-powietrznej. Dzięki niemu można precyzyjnie definiować czas, w którym iskra zapłonowa jest generowana, co ma bezpośredni wpływ na efektywność silnika oraz jego osiągi. W praktyce, przerywacze są często używane w połączeniu z cewką zapłonową, która wytwarza wysokie napięcie potrzebne do zapłonu. Współczesne układy zapłonowe często przechodzą na rozwiązania elektroniczne, jednak zrozumienie działania przerywacza jest kluczowe dla diagnostyki starszych układów oraz dla mechaników zajmujących się renowacją klasycznych samochodów. Dobrze skonstruowany układ zapłonowy z przerywaczem zapewnia nie tylko niezawodność działania, ale również optymalizację spalania, co jest zgodne z dobrymi praktykami w branży motoryzacyjnej.

Pytanie 40

Aby zmierzyć temperaturę krzepnięcia płynu chłodzącego silnik, należy zastosować

A. pirometr

B. refraktometr

C. areometr

D. termometr

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Refraktometr jest urządzeniem służącym do pomiaru współczynnika załamania światła w cieczy, co w kontekście cieczy chłodzących silniki pozwala na określenie ich temperatury krzepnięcia. Jest to szczególnie istotne w przypadku płynów, które mogą mieć różne składniki chemiczne, co wpływa na ich właściwości fizykochemiczne. Użycie refraktometru do analizy cieczy chłodzących pozwala na precyzyjne monitorowanie ich właściwości, co jest kluczowe dla utrzymania optymalnej pracy silnika oraz minimalizowania ryzyka uszkodzeń. W praktyce, regularne monitorowanie temperatury krzepnięcia cieczy chłodzącej, szczególnie w ekstremalnych warunkach pogodowych, jest zalecane przez producentów pojazdów oraz służby zajmujące się konserwacją silników. Warto również zaznaczyć, że zgodnie z dobrymi praktykami inżynieryjnymi, pomiar ten powinien być dokonywany w odpowiednich warunkach laboratoryjnych, aby zapewnić dokładność wyników.

Rozpocznij nowy egzamin

Powrót do strony głównej
