Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 26 maja 2026 21:04
Data zakończenia: 26 maja 2026 21:22

Egzamin zdany!

Wynik: 21/40 punktów (52,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

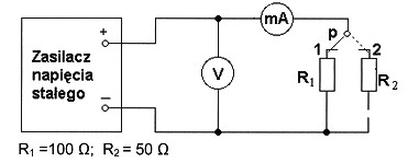

W układzie jak na rysunku napięcie zmierzone przy przełączniku ustawionym w pozycji "1" wynosiło 10 V. Jaką wartość natężenia prądu powinien wskazywać amperomierz, jeśli przełącznik "p" znajdzie się w pozycji "2"?

A. 10 A

B. 1 A

C. 50 mA

D. 200 mA

Wybierając inne odpowiedzi, można zauważyć pewne nieporozumienia dotyczące stosunku napięcia do oporu w kontekście obliczeń natężenia prądu. Odpowiedzi takie jak 10 A, 50 mA czy 1 A mogą wskazywać na mylenie pojęcia natężenia prądu z innymi wartościami elektrycznymi. W szczególności, wartość 10 A jest znacznie wyższa od tego, co mogłoby być uzyskane przy podanym napięciu i oporze, co sugeruje brak uwzględnienia prawa Ohma. Natomiast 50 mA i 1 A również nie odpowiadają przeprowadzonym obliczeniom i mogą wynikać z błędnego stosunku wartości napięcia do oporu. Często, błędy w takich obliczeniach mogą być rezultatem braku zrozumienia zasadniczych relacji w obwodach elektrycznych. Ważne jest, aby w praktyce inżynierskiej podejść do takich obliczeń systematycznie i zrozumieć, że każda zmiana w napięciu lub oporze ma bezpośredni wpływ na natężenie prądu. Warto także zapoznać się z różnymi metodami pomiaru i analizowania obwodów, aby unikać błędów w przyszłości, a także przestrzegać przyjętych standardów, takich jak IEC 61131, które dotyczą automatyki i systemów sterowania.

Pytanie 2

W trakcie inspekcji efektywności systemu sterującego urządzeń transportujących elementy aluminiowe, w środowisku produkcyjnym o podwyższonym poziomie hałasu powinno się używać

A. okularów ochronnych

B. ochronników słuchu

C. rękawic dielektrycznych

D. kasku ochronnego

Ochronniki słuchu są kluczowym elementem ochrony osobistej w środowisku pracy, gdzie poziom hałasu przekracza dopuszczalne normy. W przypadku kontroli sprawności układu sterowania urządzenia transportującego kształtki aluminiowe, które mogą generować wysokie poziomy hałasu, zastosowanie ochronników słuchu jest niezbędne dla minimalizacji ryzyka uszkodzenia słuchu. Zgodnie z normami takimi jak PN-N-01307:2013, każdy pracownik narażony na hałas o poziomie przekraczającym 85 dB powinien stosować odpowiednie środki ochrony. Ochronniki słuchu mogą występować w różnych formach, takich jak nauszniki lub wkładki douszne, dostosowane do specyfiki pracy. W praktyce, ich stosowanie nie tylko chroni zdrowie pracownika, ale również zwiększa komfort pracy, umożliwiając lepszą koncentrację na wykonywanych zadaniach. Dbanie o zdrowie pracowników poprzez stosowanie wymaganych środków ochrony osobistej jest nie tylko kwestią zgodności z przepisami, ale także wpływa na ogólną wydajność i morale w zespole.

Pytanie 3

Jakie urządzenie jest używane do pomiaru ciśnienia w systemach hydraulicznych?

A. zawór nadążny

B. manometr

C. tensometr

D. przepływomierz

Manometr to urządzenie pomiarowe, które służy do określania ciśnienia w cieczy lub gazie w systemach hydraulicznych. Działa na zasadzie przetwarzania ciśnienia na przemieszczenie mechaniczne, które jest następnie odczytywane na skali. Manometry są kluczowe w wielu zastosowaniach przemysłowych, w tym w hydraulice, gdzie precyzyjne pomiary ciśnienia są niezbędne dla zapewnienia prawidłowego funkcjonowania maszyn i urządzeń. Przykładowo, w hydraulicznych systemach roboczych, takich jak prasy czy podnośniki, manometry pozwalają na monitorowanie ciśnienia roboczego, co jest istotne dla bezpieczeństwa oraz efektywności pracy. Ponadto, stosowanie manometrów zgodnych z normami, takimi jak PN-EN 837, zapewnia ich niezawodność oraz dokładność pomiarów, co jest zgodne z najlepszymi praktykami w branży. Właściwe użycie manometrów przyczynia się do optymalizacji procesów produkcyjnych oraz minimalizacji ryzyka awarii związanych z nieprawidłowym ciśnieniem w układzie hydraulicznym.

Pytanie 4

Układ sterowania pneumatycznego przedstawiony na schemacie zawiera

A. dwa siłowniki jednostronnego działania.

B. trzy siłowniki dwustronnego działania.

C. dwa siłowniki dwustronnego działania.

D. jeden siłownik dwustronnego i jeden siłownik jednostronnego działania.

Poprawna odpowiedź wskazuje, że w układzie sterowania pneumatycznego znajduje się jeden siłownik dwustronnego działania oraz jeden siłownik jednostronnego działania. Siłownik dwustronnego działania, który jest wyposażony w dwa kanały do zasilania, pozwala na ruch tłoka w obu kierunkach, co czyni go niezwykle wszechstronnym w zastosowaniach, gdzie wymagana jest precyzyjna kontrola ruchu. Z kolei siłownik jednostronnego działania wykorzystuje sprężynę do powrotu tłoka do pozycji wyjściowej po zakończeniu ruchu roboczego, co jest praktyczne w układach, gdzie nie jest potrzebne zasilanie w obu kierunkach. Tego typu siłowniki są powszechnie stosowane w automatyce przemysłowej, na przykład w systemach pakowania, gdzie realizują cykle operacyjne z minimalnym zużyciem energii. Kluczowe standardy, takie jak ISO 4414, zalecają odpowiednie stosowanie siłowników w oparciu o wymagania aplikacji, co przyczynia się do zwiększenia efektywności i niezawodności systemów pneumatycznych.

Pytanie 5

Na rysunku przedstawiono połączenie dwóch elementów. Jest to połączenie

A. lutowane.

B. nitowane.

C. spawane.

D. śrubowe.

Połączenie śrubowe, jak wskazuje rysunek, jest jednym z najczęściej stosowanych typów połączeń w inżynierii mechanicznej. Umożliwia łatwe łączenie elementów, co jest szczególnie istotne w konstrukcjach, gdzie wymagana jest możliwość demontażu. Śruby i nakrętki, których używa się w tym typie połączenia, są dostępne w różnych klasach wytrzymałości, co pozwala na dostosowanie połączenia do specyfiki zastosowania. Na przykład w konstrukcjach budowlanych lub maszynowych stosuje się śruby o wysokiej wytrzymałości, aby zapewnić stabilność i bezpieczeństwo. Ponadto, połączenia śrubowe można stosować w różnych materiałach, takich jak stal, aluminium czy tworzywa sztuczne. Warto również zauważyć, że połączenia te podlegają normom, takim jak PN-EN ISO 898-1, które określają wymagania dotyczące materiałów oraz obliczeń związanych z ich użyciem. Dzięki elastyczności i prostocie montażu, połączenia śrubowe są fundamentem wielu projektów inżynieryjnych i są powszechnie wykorzystywane w różnych branżach, od budownictwa po przemysł motoryzacyjny.

Pytanie 6

Wskaźnikiem sygnałów logicznych określono poziomy logiczne na wejściach i wyjściach bramek układu przedstawionego na rysunku. Stwierdzono, że nieprawidłowo działa bramka

A. Ex-NOR

B. NAND

C. NOT

D. NOR

Nieprawidłowy wybór odpowiedzi może wynikać z zrozumienia działania bramek logicznych oraz ich charakterystyki. Chociaż bramki NOT, NOR i NAND mają swoje unikalne właściwości, nie spełniają one kryteriów określonych w pytaniu. Bramka NOT działa na zasadzie negacji sygnału logicznego, co oznacza, że jeśli na wejściu jest 0, to na wyjściu będzie 1. W przypadku bramek NOR, wyjście jest wysokie tylko wtedy, gdy wszystkie wejścia są niskie, co nie odpowiada sytuacji na rysunku, gdzie wymagane było, aby wyjście bramki Ex-NOR było wysokie w przypadku równych wartości na wejściu. Z kolei bramka NAND jest negacją AND, co oznacza, że zwraca 1, o ile nie wszystkie wejścia są wysokie. Wybór tych odpowiedzi może świadczyć o pomyłkach w zrozumieniu podstawowych zasad działania bramek. Aby uniknąć takich błędów, kluczowe jest zapoznanie się z tabelami prawdy dla każdego rodzaju bramki, które jasno ilustrują ich zachowanie. Porównanie różnych bramek może również pomóc w zrozumieniu ich unikalnych właściwości oraz zastosowań w inżynierii cyfrowej. Prawidłowe rozpoznanie, jakie wyjście powinno być generowane w zależności od wartości wejść, jest fundamentalne dla projektowania skutecznych układów logicznych. Dlatego warto poświęcić czas na dogłębne zrozumienie teorii oraz praktycznego zastosowania tych komponentów w rzeczywistych projektach.

Pytanie 7

Zastępcza rezystancja obwodu widziana od strony zacisków A i B wynosi

A. 3/2 ohma

B. 1/3 ohma

C. 2/3 ohma

D. 3 ohmy

Wybór odpowiedzi 3/2 ohma, 1/3 ohma lub 3 ohmy wskazuje na pewne nieporozumienia w zakresie obliczania zastępczej rezystancji w obwodach elektrycznych. Przede wszystkim, jeśli ktoś pomylił się w obliczeniach, to mógł przyjąć nieprawidłowe zasady dotyczące łączenia rezystorów. Rezystancje w układzie szeregowym sumujemy, co często bywa mylone z równoległym łączeniem rezystorów, gdzie stosujemy wspomniane wcześniej równanie 1/R = 1/R1 + 1/R2. Wybór odpowiedzi 3/2 ohma może sugerować, że osoba ta zsumowała rezystancje szeregowe bez uwzględnienia obwodu równoległego, co prowadzi do wyższej wartości zastępczej niż w rzeczywistości. Podobnie, wybór 1/3 ohma może wynikać z błędnego zastosowania wzoru do obliczania rezystancji równoległej lub pomyłki w obliczeniach. Z kolei odpowiedź 3 ohmy sugeruje poważne nieporozumienie związane z całkowitą rezystancją w obwodzie, co jest niezgodne z zasadami analizy obwodów elektrycznych. Dlatego kluczowe jest zrozumienie, jak obie metody wpływają na wyniki oraz właściwe zastosowanie odpowiednich wzorów. Błąd w doborze metody obliczeniowej może prowadzić do nieprawidłowych wyników i w konsekwencji do awarii w projektowanych układach elektrycznych.

Pytanie 8

Jak można zmierzyć prędkość przepływu gazu?

A. przy pomocy pirometru radiacyjnego

B. z wykorzystaniem impulsatora fotoelektrycznego

C. za pomocą zwężki Venturiego

D. używając czujnika termoelektrycznego

Pirometr radiacyjny jest urządzeniem służącym do pomiaru temperatury na podstawie promieniowania emitowanego przez obiekt. Choć temperatura może mieć wpływ na gęstość i lepkość gazów, nie bezpośrednio mierzy prędkość ich przepływu. Zastosowanie pirometru jest szczególnie istotne w procesach przemysłowych, gdzie kontrola temperatury jest kluczowa, ale nie ma on zastosowania w pomiarze prędkości. Czujnik termoelektryczny, z kolei, służy do pomiaru temperatury i działa na zasadzie generacji napięcia w odpowiedzi na różnice temperatur. Jak w przypadku pirometru, jego zastosowanie jest ograniczone do monitorowania temperatury, a nie prędkości przepływu gazu. Impulsator fotoelektryczny, natomiast, jest urządzeniem do detekcji obiektów i zliczania impulsów, co również nie ma bezpośredniego związku z pomiarem prędkości gazów. Te pomyłki wynikają z nieporozumienia dotyczącego funkcji i zastosowań różnych typów czujników i przyrządów pomiarowych. Ważne jest, aby rozumieć, jakie właściwości fizyczne są mierzonymi i w jakich kontekstach powinno się ich używać, aby uniknąć błędów w interpretacji danych oraz podjęcia niewłaściwych decyzji inżynieryjnych.

Pytanie 9

Ciągłe sensory oraz wzmacniacze operacyjne stanowią standardowe komponenty systemu sterowania?

A. cyfrowego

B. binarnego

C. programowalnego

D. analogowego

Odpowiedź 'analogowego' jest na pewno trafna. Sensory, które działają ciągle, jak na przykład termistory czy fotorezystory, to istotne elementy układów analogowych. One przetwarzają różne fizyczne zmiany na sygnały, które płynnie się zmieniają. Potem te sygnały są wzmacniane przez wzmacniacze operacyjne, co jest naprawdę ważne, gdy potrzebujemy precyzyjnych pomiarów. W praktyce można je znaleźć w różnych systemach automatyzacji czy pomiarowych, gdzie dokładność ma kluczowe znaczenie. Dobrze jest też pamiętać o filtrowaniu sygnałów i ich kalibracji, żeby błędy pomiarowe były jak najmniejsze. W kontekście norm, układy analogowe są projektowane zgodnie z normami IEC, co zapewnia ich niezawodność. Moim zdaniem to bardzo ważne, żeby znać te zasady, bo są podstawą w inżynierii.

Pytanie 10

W celu kontroli siłowników jednostronnego działania wykorzystuje się zawory rozdzielające

A. 5/2

B. 4/2

C. 3/2

D. 4/3

Zawór rozdzielający 3/2 jest odpowiednim elementem do sterowania siłownikami jednostronnego działania, ponieważ ten typ zaworu ma trzy porty i dwa stany robocze. W konfiguracji 3/2, jeden z portów jest podłączony do źródła zasilania, a dwa pozostałe porty mogą być podłączone do siłownika oraz do otoczenia. W przypadku siłownika jednostronnego działania, który działa w jednym kierunku, zawór 3/2 jest odpowiedni, ponieważ umożliwia wprowadzenie ciśnienia do siłownika, a następnie jego odprowadzenie do atmosfery przy powrocie. Przykładem zastosowania zaworu 3/2 może być system pneumatyczny w maszynach produkcyjnych, gdzie siłowniki są używane do podnoszenia lub opuszczania komponentów. Warto również zauważyć, że w praktyce przemysłowej stosowanie zaworów powinno być zgodne z normami, takimi jak ISO 1219, które definiują symbole i oznaczenia dla urządzeń pneumatycznych, co ułatwia ich identyfikację oraz integrację w systemach automatyki.

Pytanie 11

Jaką powierzchnię czynną ma tłok siłownika generującego siłę 1 600 N przy ciśnieniu 1 MPa oraz sprawności wynoszącej 0,8?

A. 1 000 mm2

B. 3 000 mm2

C. 1 500 mm2

D. 2 000 mm2

Często można spotkać się z błędami w obliczeniach powierzchni tłoka, które wynikają z nieprawidłowego zrozumienia relacji między siłą, ciśnieniem a powierzchnią. Osoby, które udzieliły odpowiedzi wskazujących na 3000 mm², 1500 mm² czy 1000 mm², mogą nie uwzględniać istotnego czynnika, jakim jest współczynnik sprawności. Taki współczynnik uwzględnia rzeczywiste straty energii w systemie hydraulicznym, a jego zignorowanie prowadzi do błędnych obliczeń. W przypadku odpowiedzi 3000 mm² mogło dojść do błędnego założenia, że siła wytwarzana przez tłok jest wyższa niż w rzeczywistości, co jest niezgodne z podanymi danymi. Osoba, która wskazała 1500 mm², najprawdopodobniej obliczyła powierzchnię czynną bez uwzględnienia ciśnienia lub zastosowała niewłaściwe jednostki. Natomiast wskazanie 1000 mm² może wynikać z mylnego założenia, że współczynnik sprawności działa w odwrotny sposób niż w rzeczywistości. W rzeczywistości, aby uzyskać pożądaną siłę, musimy uwzględnić sprawność jako element redukujący efektywną moc. Dlatego kluczowe jest zrozumienie i prawidłowe stosowanie wzorów, a także znajomość jednostek miary, aby uniknąć takich pomyłek. Zastosowanie odpowiedniej metodologii obliczeniowej oraz znajomość standardów inżynieryjnych może znacząco poprawić jakość i trafność naszych wyników.

Pytanie 12

Funkcją czujnika hallotronowego w urządzeniach do monitorowania i pomiarów jest detekcja

A. oporu przepływu płynów

B. wewnętrznych naprężeń

C. zmian wartości parametrów pola magnetycznego

D. zmian wartości momentów skręcających

Czujnik hallotronowy jest urządzeniem, które działa na zasadzie wykrywania zmian wartości parametrów pola magnetycznego. Jego działanie opiera się na efekcie Halle, który polega na generowaniu napięcia poprzecznego w przewodniku, gdy znajduje się on w zewnętrznym polu magnetycznym. W praktyce, czujniki te są szeroko stosowane w różnych aplikacjach, takich jak automatyka przemysłowa, pojazdy elektryczne oraz systemy zabezpieczeń. Na przykład, w automatyce przemysłowej mogą być używane do pomiaru pozycji wałów i położenia elementów ruchomych, zapewniając precyzyjne informacje zwrotne. Zgodnie z normami branżowymi, jak IEC 60947, czujniki hallotronowe powinny być stosowane w środowisku, w którym wymagana jest wysoka niezawodność działania oraz odporność na zakłócenia elektromagnetyczne. Ich stosowanie w nowoczesnych systemach kontrolnych pozwala na optymalizację procesów oraz zwiększenie bezpieczeństwa operacji. Warto również zauważyć, że czujniki te są niezwykle wszechstronne i mogą być używane w różnych konfiguracjach, co czyni je nieocenionym narzędziem w inżynierii mechanicznej i elektrycznej.

Pytanie 13

Negatywny wpływ intensywnych fal elektromagnetycznych emitowanych przez działające urządzenie mechatroniczne można zredukować, stosując osłonę w postaci obudowy

A. drewnianej

B. metalowej

C. z żywicy epoksydowej

D. polwinitowej

Ekranowanie urządzeń mechatronicznych ma kluczowe znaczenie w zarządzaniu wpływem silnych fal elektromagnetycznych. Obudowy metalowe są najskuteczniejszym rozwiązaniem, ponieważ metale wykazują właściwości pochłaniające oraz odbijające fale elektromagnetyczne, co skutecznie minimalizuje ich przenikanie do wnętrza obudowy. Przykładem zastosowania metalowych obudów są urządzenia telekomunikacyjne, które muszą spełniać normy EMC (electromagnetic compatibility), co zapewnia ich prawidłowe funkcjonowanie w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych. Standardy takie jak EN 55032 określają wymagania dotyczące emisji elektromagnetycznej, a obudowy metalowe są kluczowym elementem w ich spełnianiu. Dodatkowo, metalowe ekranowanie jest stosowane w wielu aplikacjach przemysłowych, takich jak maszyny CNC, gdzie zakłócenia mogą prowadzić do błędów w obróbce. Warto również wspomnieć, że odpowiednia konstrukcja obudowy, uwzględniająca różne czynniki, takie jak grubość materiału czy typ metalu, ma znaczący wpływ na efektywność ekranowania. Dlatego wybór metalowej obudowy jest najlepszym rozwiązaniem w kontekście ochrony przed niekorzystnymi skutkami fal elektromagnetycznych.

Pytanie 14

Połączenia nitowe metalowej obudowy urządzenia należy wykonać przy użyciu narzędzia przedstawionego na rysunku

A. C.

B. A.

C. B.

D. D.

Nitownica ręczna, oznaczona literą B, jest kluczowym narzędziem w procesie wykonywania połączeń nitowych w metalowych obudowach urządzeń. Jej konstrukcja pozwala na precyzyjne i efektywne wprowadzenie nitów w miejsca wymagające solidnego połączenia. W praktyce nitownice ręczne znajdują zastosowanie w wielu branżach, takich jak motoryzacja, budownictwo oraz produkcja mebli metalowych. Dobrze wykonane połączenie nitowe gwarantuje trwałość oraz odporność na działanie różnych czynników mechanicznych i chemicznych. Przy prawidłowym użyciu, nitownica pozwala na uzyskanie połączeń o wysokiej wytrzymałości, co jest zgodne z normami jakościowymi, takimi jak ISO 9001. Warto także pamiętać, że nitownice ręczne są dostępne w różnych rozmiarach, co umożliwia ich użycie w różnych aplikacjach, w zależności od grubości materiału i wymagań dotyczących obciążenia.

Pytanie 15

Silnik bezszczotkowy (ang. BLDC Brushless Direct Current motor) jest zasilany napięciem

A. jednofazowym

B. trójfazowym

C. stałym

D. dwufazowym

Silnik bezszczotkowy (BLDC) zasilany jest napięciem stałym, co jest fundamentalną cechą jego konstrukcji. Ten typ silnika charakteryzuje się brakiem szczotek, co prowadzi do mniejszych strat energii i większej efektywności w porównaniu do tradycyjnych silników komutatorowych. W zastosowaniach przemysłowych, takich jak robotyka, drony czy napędy elektryczne w pojazdach, silniki BLDC zyskują na popularności dzięki swojej niezawodności i długowieczności. Przykładem zastosowania silników bezszczotkowych zasilanych napięciem stałym są napędy w elektrycznych hulajnogach, gdzie wymagane są wysoka wydajność oraz kontrola prędkości. W silnikach BLDC zastosowanie napięcia stałego pozwala na prostotę układów sterujących, które mogą być oparte na zaawansowanych systemach PWM (modulacja szerokości impulsu), co umożliwia precyzyjne dostosowanie momentu obrotowego i prędkości silnika. W praktyce, standardy takie jak IEC 60034 dotyczące maszyn elektrycznych podkreślają znaczenie efektywności energetycznej i niezawodności, które są kluczowe w projektowaniu systemów opartych na silnikach BLDC.

Pytanie 16

W procesie TIG stosuje się technikę spawania

A. łukiem plazmowym

B. strumieniem elektronów

C. elektrodą topliwą w osłonie dwutlenku węgla

D. elektrodą wolframową w osłonie argonowej

Metoda TIG (Tungsten Inert Gas) to technika spawania, w której wykorzystuje się elektrodę wolframową, a osłona gazowa pochodzi z argonu. Wolfram charakteryzuje się wysoką temperaturą topnienia, co pozwala na uzyskanie stabilnego łuku elektrycznego, niezbędnego do spawania metali. Proces ten jest niezwykle precyzyjny i doskonały dla spawania cienkowarstwowego, co czyni go idealnym do zastosowania w branżach takich jak lotnictwo, motoryzacja czy medycyna, gdzie wymagana jest wysoka jakość i wytrzymałość spoin. Przykładem może być spawanie elementów konstrukcyjnych w lekkich pojazdach lub komponentów silników, gdzie każdy detal ma kluczowe znaczenie dla bezpieczeństwa oraz wydajności. Metoda TIG umożliwia również spawanie różnych materiałów, takich jak stal nierdzewna, aluminium czy tytan, co sprawia, że jest niezwykle wszechstronna. Dobre praktyki w tej metodzie obejmują odpowiednie przygotowanie powierzchni spawanych elementów oraz właściwe ustawienie parametrów spawania, co wpływa na jakość i trwałość spoiny.

Pytanie 17

Podaj możliwą przyczynę osłabienia siły nacisku generowanej przez tłoczysko siłownika hydraulicznego?

A. Otwarty odpowietrznik filtra wlewowego

B. Niewystarczające smarowanie tłoczyska

C. Zablokowany zawór przelewowy

D. Nieszczelność instalacji

Nieszczelność w instalacji to chyba jeden z głównych powodów, dla których siłownik hydrauliczny nie działa tak, jak powinien. Jak system ma nieszczelności, to traci ciśnienie i przez to siłownik nie ma tej mocy, której potrzebuje. W praktyce, to sprawia, że sprzęt, w którym go zainstalowaliśmy, może działać gorzej, co jest dość problematyczne. Zwykle te nieszczelności pojawiają się w miejscach złącz czy uszczelek, a ich znalezienie wymaga czasami użycia specjalistycznych narzędzi, np. detektorów nieszczelności. Z tego, co pamiętam, normy takie jak ISO 4413 mocno podkreślają, jak ważne jest dobre uszczelnienie i regularne przeglądy. Warto monitorować ciśnienie w hydraulice i wdrożyć różne procedury, żeby wcześniej wyłapać takie nieszczelności. Dzięki temu można uniknąć kosztownych napraw i przestojów w produkcji, co zawsze jest na plus.

Pytanie 18

Który przyrząd pomiarowy przedstawiony został na rysunku?

A. Mikrometr zewnętrzny.

B. Suwmiarka cyfrowa.

C. Głębokościomierz mikrometryczny.

D. Średnicówka mikrometryczna.

Średnicówka mikrometryczna to naprawdę super przyrząd do pomiarów, zwłaszcza jeśli chodzi o średnice wewnętrzne otworów i zewnętrzne elementy cylindryczne. Jak spojrzysz na zdjęcie tego narzędzia, to od razu widać, że ma charakterystyczną budowę, a ten ruchomy trzpień umożliwia pomiar w zakresie 40-50 mm. W przemyśle i inżynierii jest to bardzo ważne - precyzyjne pomiary są kluczowe dla jakości i dokładności produkcji. Praktycznie rzecz biorąc, średnicówki mikrometryczne są często używane w obróbce metali oraz do kontrolowania jakości, bo tam tolerancje wymiarowe są naprawdę małe. Pamiętaj, żeby odpowiednio kalibrować ten przyrząd i właściwie go używać, bo błędy pomiarowe mogą się zdarzyć, np. przez złe trzymanie czy ustawienie. Standardy jakości, takie jak ISO 9001, naprawdę podkreślają znaczenie tych praktyk, więc znajomość średnicówek mikrometrycznych to coś, co każdy profesjonalista zajmujący się kontrolą wymiarową powinien ogarniać.

Pytanie 19

Które urządzenie zostało przedstawione na zdjęciu?

A. Rezystor drutowy.

B. Przełącznik czteropozycyjny.

C. Potencjometr montażowy.

D. Kondensator nastawny.

Potencjometr montażowy to urządzenie, które rzeczywiście jest przedstawione na zdjęciu. Posiada ruchomy element, zazwyczaj w formie pokrętła, który umożliwia płynne regulowanie oporu w obwodzie elektrycznym. Jego podstawowym zastosowaniem jest kontrola poziomu sygnału, na przykład w regulatorach głośności w urządzeniach audio. Potencjometry montażowe są powszechnie stosowane w urządzeniach elektronicznych, w tym w systemach audio, sprzęcie medycznym oraz w różnorodnych kontrolerach. W praktyce ich użycie pozwala na dostosowywanie parametrów działania urządzeń, co jest kluczowe w inżynierii i projektowaniu obwodów elektronicznych. Ponadto, zgodnie z normami branżowymi, potencjometry powinny być wybierane z uwagi na ich parametry rezystancyjne, tolerancję oraz charakterystykę temperaturową, co zapewnia ich niezawodność i długowieczność. Kluczowe jest również odpowiednie zamocowanie podczas montażu, aby uniknąć uszkodzeń mechanicznych, co ma istotne znaczenie w kontekście użytkowania i awaryjności urządzenia.

Pytanie 20

Urządzenie przedstawione na zdjęciu to

A. transformator rozdzielczy.

B. autotransformator.

C. transformator bezpieczeństwa.

D. transformator separacyjny.

Transformator separacyjny, którego zdjęcie przedstawia analizowane urządzenie, pełni kluczową rolę w zapewnieniu bezpieczeństwa w instalacjach elektrycznych. Jego główną funkcją jest separacja obwodów elektrycznych, co oznacza, że nie przenosi energii elektrycznej bezpośrednio z jednego obwodu do drugiego, ale tworzy między nimi fizyczną barierę. Oznaczenia na tabliczce znamionowej (PRI: 230 V i SEC: 230 V) sugerują, że napięcie na wejściu i wyjściu jest identyczne, co jest charakterystyczne dla transformatorów separacyjnych. Takie transformatory znajdują zastosowanie w sytuacjach, gdzie kluczowe jest zminimalizowanie ryzyka porażenia prądem, na przykład w urządzeniach medycznych czy oświetleniu o niskim napięciu. Zgodnie z normami IEC 61558, transformatory separacyjne muszą spełniać określone wymagania dotyczące izolacji i bezpieczeństwa, co czyni je niezawodnym rozwiązaniem w wielu aplikacjach, w których technologia wymaga ochrony przed bezpośrednim kontaktem z napięciem sieciowym.

Pytanie 21

Aby zaświeciła się lampka H1 należy wcisnąć

A. wyłącznie przycisk S3

B. przyciski S1 i S2

C. przyciski S1 i S3

D. wyłącznie przycisk S1

Aby lampka H1 zaświeciła się, konieczne jest wciśnięcie przycisków S1 i S2 jednocześnie. To podejście opiera się na zasadzie zamykania obwodu elektrycznego, co jest fundamentalne w zastosowaniach automatyki i elektryki. Przyciśnięcie przycisku S1 zamyka obwód do cewki przekaźnika K, co pozwala na jej zasilenie. Z kolei przycisk S2 zamyka obwód zasilania lampki H1. W momencie, gdy oba przyciski są wciśnięte, prąd może swobodnie przepływać przez cewkę, co skutkuje zadziałaniem przekaźnika i zaświeceniem lampki. W praktycznych zastosowaniach automatyki, takie rozwiązania są powszechnie stosowane w systemach sterowania, gdzie konieczne jest wykorzystanie kombinacji przycisków do osiągnięcia określonego efektu, co zwiększa bezpieczeństwo oraz kontrolę nad procesami. Warto również zaznaczyć, że w projektach elektrycznych istotne jest przestrzeganie zasad bezpieczeństwa, takich jak stosowanie odpowiednich zabezpieczeń oraz odpowiednich oznaczeń dla różnych elementów obwodów.

Pytanie 22

Kolejność montażu silnika elektrycznego w wiertarce stołowej powinna być następująca:

A. zamocować silnik w obudowie wiertarki przy użyciu śrub, założyć pasek klinowy, podłączyć źródło zasilania

B. podłączyć źródło zasilania, założyć pasek klinowy, zamocować silnik w obudowie wiertarki przy użyciu śrub

C. podłączyć źródło zasilania, zamocować silnik w obudowie wiertarki przy użyciu śrub, założyć pasek klinowy

D. zamocować silnik w obudowie wiertarki przy użyciu śrub, podłączyć źródło zasilania, założyć pasek klinowy

Montaż silnika elektrycznego w wiertarce stołowej powinien być przeprowadzany w określonej kolejności, aby zapewnić prawidłowe działanie urządzenia oraz bezpieczeństwo użytkownika. Pierwszym krokiem jest zamocowanie silnika w obudowie wiertarki przy pomocy śrub. Taka procedura zapewnia stabilność silnika, co jest kluczowe dla jego prawidłowego funkcjonowania oraz minimalizuje ryzyko uszkodzenia mechanicznego. Następnie zakłada się pasek klinowy, który łączy silnik z wrzecionem wiertarki. Pasek klinowy przenosi moc z silnika na narzędzie wiertarskie, dlatego jego prawidłowe umiejscowienie i napięcie są istotne dla efektywności pracy. Ostatnim krokiem jest podłączenie źródła zasilania. Przy takim podejściu unikamy sytuacji, w której silnik mógłby pracować bez odpowiedniego połączenia mechanicznego, co mogłoby prowadzić do uszkodzeń. Zgodność z tymi krokami uznaje się za najlepsze praktyki w branży montażu urządzeń elektrycznych, co zapewnia nie tylko ich wydajność, ale również bezpieczeństwo użytkowników.

Pytanie 23

Którą funkcję logiczną realizują przedstawione na rysunku zawory?

A. NAND

B. OR

C. AND

D. NOR

Wybór odpowiedzi wskazujących na inne funkcje logiczne, takie jak OR, NAND czy NOR, wynika z nieporozumienia w zrozumieniu działania zaworów i ich połączenia w omawianym układzie. Funkcja OR działa na zasadzie alternatywy, co oznacza, że wystarczy, aby przynajmniej jeden z warunków był spełniony, aby uzyskać sygnał na wyjściu. Przykładowo, w układzie pneumatycznym z zastosowaniem zaworów OR, powietrze mogłoby przepływać, jeśli tylko jeden z zaworów byłby otwarty, co nie ma miejsca w przypadku szeregowego połączenia, które wymaga otwarcia obu zaworów. Analogicznie, funkcje NAND i NOR operują na negacji, co prowadzi do błędnych wniosków przy interpretacji przedstawionego rysunku. Zawory NAND otwierają przepływ powietrza, gdy przynajmniej jeden z zaworów jest zamknięty, a NOR działa na zasadzie, że przepływ jest możliwy tylko wtedy, gdy wszystkie zawory są zamknięte. Te koncepcje są sprzeczne z logiką układów pneumatycznych przedstawionych na rysunku. Powszechnym błędem jest także mylenie zależności i sekwencji w działaniu elementów, co może prowadzić do niewłaściwych projektów w automatyce i problemów w praktyce. Zrozumienie, że zawory połączone szeregowo wymagają jednoczesnego otwarcia dla umożliwienia przepływu, jest kluczowe dla poprawnego projektowania i działania systemów pneumatycznych.

Pytanie 24

Symbol graficzny którego siłownika, z bezstykową sygnalizacją położenia tłoka jest przedstawiony na rysunku?

A. Pneumatycznego dwustronnego działania z hamowaniem dwustronnym.

B. Pneumatycznego dwustronnego działania z hamowaniem jednostronnym.

C. Hydraulicznego dwustronnego działania z hamowaniem dwustronnym.

D. Hydraulicznego dwustronnego działania z hamowaniem jednostronnym.

Wybór niewłaściwej odpowiedzi może wynikać z niepełnego zrozumienia symboli graficznych stosowanych w pneumatyce i hydraulice. Pojęcia związane z siłownikami dwustronnego działania są często mylone, co prowadzi do błędnych wniosków. Hydrauliczne siłowniki dwustronnego działania z hamowaniem jednostronnym, jak również pneumatyczne siłowniki z hamowaniem jednostronnym, mają charakterystyczne oznaczenia, które różnią się od tych, które widzimy w poprawnej odpowiedzi. Na przykład, siłowniki z hamowaniem jednostronnym mają tylko jedną strzałkę wskazującą na kierunek ruchu, co jest niezgodne z opisanym symbolem zawierającym dwie strzałki. Innym istotnym punktem, który może wprowadzać w błąd, jest mylenie medium roboczego – w przypadku symboli hydraulicznych często widoczne są linie faliste, podczas gdy brak ich wskazuje na wykorzystanie powietrza w systemie pneumatycznym. Warto pamiętać, że dobór odpowiedniego typu siłownika jest kluczowy w kontekście jego zastosowania w układach automatyki. Odpowiedzi oparte na hydraulice mogą sugerować wyższe ciśnienia robocze, co w kontekście pneumatyki może prowadzić do niedoszacowania właściwości i zdolności siłownika. Przykładowo, siłowniki hydrauliczne są bardziej odpowiednie do aplikacji wymagających dużych sił, podczas gdy siłowniki pneumatyczne sprawdzają się lepiej w aplikacjach, gdzie większa elastyczność i szybkość są kluczowe. Zrozumienie tych różnic jest niezbędne, aby uniknąć typowych błędów w projektowaniu i implementacji systemów automatyzacji.

Pytanie 25

Który element należy zastosować do zabezpieczenia nakrętki koronowej przed samoodkręceniem?

A. C.

B. A.

C. B.

D. D.

Wybór niewłaściwego elementu do zabezpieczenia nakrętki koronowej prowadzi do zwiększonego ryzyka jej samoodkręcenia, co w praktyce może skutkować poważnymi awariami lub wypadkami. Zastosowanie nieodpowiednich rozwiązań, jak na przykład brak zabezpieczeń lub niewłaściwy dobór materiałów, może prowadzić do błędów konstrukcyjnych. Często zdarza się, że inżynierowie nie zdają sobie sprawy z konieczności stosowania dodatkowych elementów zabezpieczających, co jest wynikiem niedostatecznej wiedzy na temat właściwych praktyk inżynieryjnych. Ważne jest, aby przy każdym połączeniu, zwłaszcza w aplikacjach narażonych na wibracje, wybierać odpowiednie metody zabezpieczające. W przeciwnym razie, może to prowadzić do sytuacji, w których nakrętki ulegają luzowaniu, co z kolei wpływa na integralność całej konstrukcji. Konsekwencje takich błędów mogą być daleko idące, łącznie z koniecznością przeprowadzenia kosztownych napraw oraz wprowadzenia przestojów w pracy maszyn czy linii produkcyjnych. Dobrych praktyk inżynieryjnych należy przestrzegać, aby uniknąć takich sytuacji, a szpilka zabezpieczająca jest jednym z najprostszych i najskuteczniejszych rozwiązań, które mogą zminimalizować ryzyko samoodkręcenia się nakrętek, zapewniając jednocześnie bezpieczeństwo i trwałość połączeń.

Pytanie 26

Aby zatrzymać tłoczysko siłownika pneumatycznego o działaniu dwustronnym w dowolnym miejscu, wykorzystuje się zawór

A. pięciodrogowy dwupołożeniowy (5/2)

B. trójdrogowy dwupołożeniowy (3/2)

C. trójdrogowy trójpołożeniowy (3/3)

D. pięciodrogowy trójpołożeniowy (5/3)

Wybór zaworu trójdrogowego trójpołożeniowego (3/3) czy dwupołożeniowego (3/2) raczej nie jest dobrym pomysłem. To znaczy, te zawory mają swoje ograniczenia. Zawór trójdrogowy ma tylko trzy porty i nie może jednocześnie zasilać siłownika i go zatrzymać, co nie jest wystarczające w bardziej skomplikowanych układach. A jakbyś wybrał pięciodrogowy dwupołożeniowy (5/2), to też nie będzie ok, bo ma tylko dwa położenia robocze, czyli nie zatrzymasz siłownika w konkretnych punktach. Moim zdaniem, takie wybory mogą prowadzić do problemów w procesach, gdzie ważna jest precyzja. Ważne jest, żeby dobrze rozumieć różnice między różnymi typami zaworów i ich zastosowaniem, żeby nie wprowadzać nieefektywnych rozwiązań i trzymać się norm branżowych.

Pytanie 27

Układ, którego schemat przedstawiono na rysunku, wymaga zasilania

A. sprężonym powietrzem i olejem hydraulicznym.

B. wyłącznie sprężonym powietrzem.

C. sprężonym powietrzem i energią elektryczną.

D. olejem hydraulicznym i energią elektryczną.

Zasilanie układu jedynie sprężonym powietrzem jest niewystarczające w kontekście przedstawionego schematu. Choć sprężone powietrze jest kluczowe dla działania siłowników pneumatycznych, to jednak w układzie tym występują również komponenty elektryczne, takie jak czujniki i elektrozawory, które wymagają energii elektrycznej do prawidłowego funkcjonowania. Ignorowanie tego aspektu prowadzi do niepełnego zrozumienia procesów automatyzacji. Ponadto, stwierdzenie, że układ zasilany jest tylko sprężonym powietrzem, może wynikać z typowego błędu myślowego, polegającego na skupieniu się wyłącznie na jednym aspekcie układu, co w praktyce prowadzi do pominięcia ważnych elementów niezbędnych do jego pełnej operacyjności. W zastosowaniach przemysłowych często zachodzi potrzeba integracji różnych źródeł energii, co pozwala na osiągnięcie większej efektywności i elastyczności w działaniu systemów. Dlatego kluczowe jest zrozumienie, że zarówno zasilanie pneumatyczne, jak i elektryczne są nieodzownymi elementami nowoczesnych systemów automatyki, a ich odpowiednia kombinacja zapewnia optymalne warunki operacyjne.

Pytanie 28

Na rysunku przedstawiono pneumatyczne elementy

A. wytwarzające.

B. sterujące.

C. wykonawcze.

D. wejściowe.

Właściwa odpowiedź to "wykonawcze". Pneumatyczne elementy wykonawcze, takie jak siłowniki, pełnią kluczową rolę w systemach automatyki i przemysłu. Ich zadaniem jest przekształcanie energii sprężonego powietrza na energię mechaniczną, co umożliwia wykonanie różnych rodzajów pracy, takich jak ruch liniowy, obrotowy czy podnoszenie ciężarów. Siłowniki pneumatyczne są szeroko stosowane w wielu aplikacjach, od prostych mechanizmów w maszynach po zaawansowane systemy automatyki przemysłowej. Przy projektowaniu układów pneumatycznych istotne jest przestrzeganie norm, takich jak ISO 1219, które definiują symbole i oznaczenia dla elementów pneumatycznych. Dobrze zaprojektowany system pneumatyczny zapewnia nie tylko efektywność operacyjną, ale również bezpieczeństwo, co jest niezbędne w aplikacjach przemysłowych. Właściwe zrozumienie oraz umiejętność identyfikacji elementów wykonawczych to kluczowe umiejętności w dziedzinie automatyki, które mają wpływ na wydajność i niezawodność całego systemu.

Pytanie 29

W jakiej maksymalnej odległości od czoła czujnika powinien znajdować się przedmiot, aby został wykryty przez czujnik o parametrach podanych w tabeli?

Napięcie zasilania: 12 ÷ 24V DC

Zasięg: 8 mm

Typ wyjścia: NPN N.O., NPN N.C., PNP N.O., PNP N.C.

Rodzaj czoła: odkryte

Obudowa czujnika: M18

Przyłącze: przewód 2 m

Maksymalny prąd pracy: 100 mA

Czas odpowiedzi układu: max. 2 ms

Materiał korpusu: metal

Stopień ochrony: IP66

Temperatura pracy: -20°C ÷ +60°C

A. 66mm

B. 12mm

C. 2mm

D. 8mm

Poprawna odpowiedź to 8 mm, co zgadza się z parametrami czujnika podanymi w tabeli. Zasięg detekcji czujnika wynosi dokładnie 8 mm, co oznacza, że przedmiot musi znajdować się w tej odległości od czoła czujnika, aby mógł zostać skutecznie wykryty. W praktycznych zastosowaniach, takich jak automatyka przemysłowa, robotyka czy systemy zabezpieczeń, znajomość zasięgu detekcji czujników jest kluczowa. Umożliwia to prawidłowe zaprojektowanie systemów, które polegają na precyzyjnym wykrywaniu obiektów. Na przykład, w aplikacjach z wykorzystaniem czujników zbliżeniowych, jeśli odległość obiektu przekroczy zasięg czujnika, wykrycie nie będzie możliwe, co może prowadzić do błędów w działaniu całego systemu. Dlatego też, przy projektowaniu układów automatyki, ważne jest, aby zawsze uwzględniać parametry techniczne czujników, co zapewnia ich efektywne działanie i zgodność ze standardami branżowymi.

Pytanie 30

Jaką metodę należy wykorzystać do pomiaru prędkości obrotowej wirnika silnika napędzającego system mechatroniczny?

A. Termoluminescencyjną

B. Radiometryczną

C. Ultradźwiękową

D. Stroboskopową

Przedstawione odpowiedzi nie są odpowiednie do pomiaru prędkości obrotowej wirującego wału silnika. Metoda termoluminescencyjna opiera się na analizie promieniowania emitowanego przez materiały, które były wcześniej naświetlane, a jej zastosowanie jest związane głównie z badaniami geologicznymi lub datowaniem obiektów architektonicznych, a nie z pomiarami mechanicznymi. Ultradźwiękowa technika pomiarowa, skoncentrowana na wykorzystaniu fal dźwiękowych do analizy strukturalnej materiałów, ma swoje zastosowanie w wykrywaniu pęknięć lub ocenie grubości, ale nie jest przeznaczona do pomiaru prędkości obrotowej. Z kolei metoda radiometryczna, opierająca się na detekcji promieniowania jonizującego, stosuje się w dziedzinach takich jak medycyna czy ochrona środowiska, ale nie ma zastosowania w kontekście mechaniki i pomiarów prędkości obrotowej. Często pojawia się błąd myślowy polegający na niewłaściwym rozpoznaniu zastosowania różnych technik pomiarowych, co prowadzi do wyboru metod, które nie są adekwatne do specyficznych wymagań technicznych. Kluczowe jest zrozumienie charakterystyki każdej metody i jej stosowności w kontekście konkretnego zastosowania, aby uniknąć takich pomyłek.

Pytanie 31

Jakie urządzenie stosowane do zasilania silnika indukcyjnego potrafi regulować częstotliwość wyjściową?

A. Stycznik

B. Chopper

C. Prostownik

D. Falownik

Prostownik, jako urządzenie, konwertuje napięcie przemienne na napięcie stałe, co czyni go idealnym do aplikacji wymagających stabilizacji napięcia. Jednak prostownik nie ma zdolności regulacji częstotliwości, co czyni go nieodpowiednim wyborem do zasilania silników indukcyjnych, które wymagają zmiennej częstotliwości do płynnej regulacji prędkości obrotowej. Stycznik, z drugiej strony, jest elementem elektromechanicznym, który służy do załączania lub wyłączania obwodów elektrycznych, ale nie ma możliwości zmiany parametrów napięcia czy częstotliwości, co ogranicza jego zastosowanie w kontekście regulacji silników. Chopper, będący urządzeniem do regulacji napięcia w aplikacjach zasilania, również nie oferuje możliwości modyfikacji częstotliwości wyjściowej. Typowe błędy myślowe, które mogą prowadzić do tych niepoprawnych wniosków, obejmują mylenie funkcji prostowników i falowników, a także niedocenianie znaczenia regulacji częstotliwości w kontekście wydajności silników elektrycznych. W rzeczywistości, aby efektywnie sterować silnikami indukcyjnymi, kluczowe jest zastosowanie falowników, które są zaprojektowane z myślą o tej konkretnej funkcji.

Pytanie 32

Tachogenerator przy obrotach 1000 obr./min. wytwarza napięcie 30 V. Jaką wartość napięcia wygeneruje ten tachogenerator przy prędkości obrotowej 200 obr./min?

A. 6 V

B. 3 V

C. 15 V

D. 5 V

Wybór błędnych wartości napięcia przy prędkości obrotowej 200 obr./min może wynikać z nieporozumienia dotyczącego zależności między prędkością obrotową a generowanym napięciem. Niektórzy mogą nie dostrzegać, że napięcie generowane przez prądnicę tachometryczną jest ściśle proporcjonalne do prędkości obrotowej. W przypadku prądnicy, jeśli prędkość obrotowa maleje, to również maleje generowane napięcie. Niedokładne oszacowanie wartości napięcia może wynikać z błędnej interpretacji relacji między tymi parametrami. Warto zauważyć, że dla prędkości obrotowej 200 obr./min, co stanowi tylko 20% wartości 1000 obr./min, napięcie powinno wynosić tylko 20% wartości 30 V, a więc 6 V. Każde inne oszacowanie, takie jak 15 V, 5 V czy 3 V, nie uwzględnia tej proporcjonalności. Typowe błędy myślowe obejmują także mylenie proporcji z różnicą, co może prowadzić do nieprawidłowych obliczeń. Dla efektywnej pracy urządzeń elektrycznych kluczowe jest zrozumienie tych fundamentalnych zasad, które są podstawą wielu systemów elektronicznych i automatyki przemysłowej.

Pytanie 33

Odczytaj wynik pomiaru wykonanego mikrometrem przedstawionym na rysunku.

A. 5,583 mm

B. 5,780 mm

C. 5,030 mm

D. 5,783 mm

Wybór niepoprawnej odpowiedzi może wynikać z kilku błędnych koncepcji związanych z odczytem mikrometru. Na przykład, w odpowiedziach, w których podano wartości takie jak 5,583 mm, 5,780 mm lub 5,030 mm, można zauważyć nieprawidłowe zrozumienie, jak odczytywać skalę główną i bębnową mikrometru. Często błąd polega na pominięciu wyraźnych wartości na bębnie lub na niewłaściwym ich zaokrąglaniu. Ważne jest, aby zwrócić uwagę na to, że każda nieprawidłowa interpretacja wyników może prowadzić do znacznych różnic w końcowym pomiarze, co ma bezpośredni wpływ na jakość produktu. W kontekście inżynierii, takie pomyłki mogą skutkować niezgodnościami w wymiarach produktów i ich wykonaniu. Warto zwrócić uwagę, że dokładne umiejętności pomiarowe są niezbędne, aby spełniać wymogi norm jakościowych, takich jak ISO. Niezrozumienie tego procesu może prowadzić do rutynowych błędów, które mogą być kosztowne zarówno w kontekście czasu, jak i zasobów. Dlatego warto ćwiczyć czytanie mikrometru, zwracając szczególną uwagę na precyzyjne oparcie się o trzy kluczowe wartości – główną, bębnową i drobne podziałki, aby uniknąć takich nieporozumień.

Pytanie 34

Który z wymienionych zaworów hydraulicznych powinien być zainstalowany w układzie, aby prędkość obrotowa silnika hydraulicznego pozostawała stała, niezależnie od zmian wartości momentu obciążenia na wale?

A. Zawór przelewowy

B. Regulator przepływu

C. Zawór dławiąco-zwrotny

D. Rozdzielacz suwakowy

Wybór rozdzielacza suwakowego jako elementu regulacyjnego w układzie hydraulicznym nie jest właściwy w kontekście utrzymania stałej prędkości obrotowej silnika hydraulicznego. Rozdzielacze suwakowe służą głównie do kierunkowego sterowania przepływem cieczy i umożliwiają zmianę kierunku pracy siłowników. Ich funkcjonalność koncentruje się na rozdzielaniu strumienia cieczy do różnych odbiorników, co nie pozwala na stabilizację prędkości w warunkach zmiennego obciążenia. Z kolei zawór dławiąco-zwrotny, mimo że może regulować przepływ, nie zapewnia stałej prędkości obrotowej, ponieważ jego działanie opiera się na dławieniu przepływu, co może prowadzić do wahań prędkości w zależności od obciążenia. Warto również zauważyć, że zawór przelewowy, który służy do ochrony układu przed nadmiernym ciśnieniem, nie ma wpływu na stabilizację prędkości obrotowej silnika, a jego głównym zadaniem jest odprowadzanie nadmiaru cieczy do zbiornika. Takie myślenie prowadzi do typowego błędu, w którym myli się funkcję regulacyjną z zabezpieczającą lub kierunkową, co może skutkować nieefektywnym działaniem układu hydraulicznego oraz zwiększonym ryzykiem uszkodzeń. Aby zrozumieć istotę regulacji przepływu w systemach hydraulicznych, ważne jest, aby analizować każdy z elementów pod kątem ich przeznaczenia i wpływu na funkcjonowanie całego układu.

Pytanie 35

Który z przedstawionych symboli graficznych oznacza tranzystor MOSFET ze wzbogaconym kanałem typu n?

A. B.

B. D.

C. C.

D. A.

Błędny wybór symbolu wskazuje na nieporozumienie dotyczące podstawowych zasad oznaczania tranzystorów MOSFET. Odpowiedzi nieprawidłowe nie spełniają wymagań konwencji graficznej, co może prowadzić do błędnych wniosków podczas projektowania układów elektronicznych. Zrozumienie, że tranzystory MOSFET ze wzbogaconym kanałem typu n posiadają strzałkę skierowaną na zewnątrz, jest kluczowe, gdyż informuje to o kierunku przepływu prądu oraz sposobie działania tranzystora. Niektóre z błędnych opcji mogą pokazywać strzałki w przeciwnych kierunkach lub zupełnie ich nie mieć, co może sugerować, że są to inne typy tranzystorów, takie jak tranzystory typu p-channel. Takie zamieszanie może prowadzić do nieprawidłowego doboru komponentów w projektach elektronicznych, co z kolei wpływa na wydajność oraz stabilność całego układu. W inżynierii, precyzyjne zrozumienie i umiejętność interpretacji symboli graficznych jest kluczowa, aby uniknąć kosztownych błędów oraz zagwarantować poprawność działania układów. Dobrą praktyką jest zawsze odniesienie się do standardów, takich jak IEC 60617, które regulują oznaczanie symboli elektrycznych, aby zapewnić jednoznaczność i zrozumiałość schematów elektrycznych.

Pytanie 36

Na którym rysunku przedstawiono triak?

A. D.

B. C.

C. B.

D. A.

Triak, będący elementem półprzewodnikowym, odgrywa kluczową rolę w aplikacjach związanych z kontrolą mocy w obwodach prądu przemiennego. W odpowiedzi B widoczny jest triak, który można łatwo zidentyfikować dzięki jego unikalnym oznaczeniom oraz kształtowi. Triaki są powszechnie stosowane w regulatorach oświetlenia, silnikach elektrycznych oraz w systemach grzewczych, gdzie konieczne jest precyzyjne sterowanie mocą. W praktyce triak działa jako przełącznik, który może włączać i wyłączać przepływ prądu w cyklu AC, co pozwala na skuteczną kontrolę energii bez strat mocy. Dodatkowo, triaki są projektowane zgodnie z normami IEC, co zapewnia ich wysoką jakość i niezawodność. Znajomość triaków oraz ich zastosowań jest niezbędna dla inżynierów i techników, którzy pracują w dziedzinie elektroniki i automatyki.

Pytanie 37

Na podstawie tabeli kodów paskowych rezystorów wskaż rezystor o wartości rezystancji 1 kΩ i tolerancji 5%.

Kody paskowe rezystorów

Kolor	Wartość		Mnożnik	Tolerancja ± %	Współczynnik temp. ± ppm/K
Kolor	1 pasek	2 pasek	3 pasek	4 pasek	Ostatni pasek
czarny	0	0	x 1 Ω	20	200
brązowy	1	1	x 10 Ω	1	100
czerwony	2	2	x 100 Ω	2	50
pomarańczowy	3	3	x 1 k	3	15
żółty	4	4	x 10 k	0 - +100	25
zielony	5	5	x 100 k	0.5
niebieski	6	6	x 1 M	0.25	10
fioletowy	7	7	x 10 M	0,1	5
szary	8	8		0,05	1
biały	9	9
złoty			0,1 Ω	5
srebrny			0,01 Ω	10
brak				20

A. A.

B. D.

C. C.

D. B.

Wybór nieprawidłowego rezystora może wynikać z błędnego odczytu kodów paskowych lub ich niewłaściwej interpretacji. Paski na rezystorze, które nie odpowiednio odzwierciedlają wartości 1 kΩ i tolerancji 5%, mogą prowadzić do nieodpowiednich decyzji przy projektowaniu obwodów elektronicznych. Na przykład, jeżeli wybrano rezystor z innym kolorem pasków, łatwo można błędnie zinterpretować jego wartość. Jeżeli zamiast brązowego, czarnego, czerwonego i złotego, na rezystorze znajdują się paski, które wskazują na inną wartość rezystancji, z pewnością będzie to miało negatywne konsekwencje na działanie układów elektronicznych, w których ten komponent jest zainstalowany. Typowym błędem jest również nieznajomość kolorów pasków oraz ich kolejności. Prawidłowe zrozumienie kodu paskowego jest kluczowe dla każdego inżyniera, ponieważ pozwala to na nawiązanie do praktycznych zastosowań i standardów branżowych. Ponadto, znaczenie tolerancji jest często niedoceniane; niektórzy mogą zakładać, że tolerancje nie mają wpływu na działanie obwodu, co jest błędnym założeniem. W rzeczywistości, tolerancja odgrywa kluczową rolę w stabilności i niezawodności obwodów elektronicznych, a dobór odpowiednich komponentów na podstawie dokładnych specyfikacji jest absolutnie niezbędny, aby uniknąć problemów w przyszłości.

Pytanie 38

Na podstawie widoku płytki drukowanej i schematu ideowego wskaż który element należy zamontować w miejscu oznaczonym C3.

A. D.

B. A.

C. B.

D. C.

Wybór innej opcji niż B wynika z nieporozumienia dotyczącego funkcji i zastosowania kondensatorów w obwodach elektronicznych. Element A, C lub D mogą nie być kondensatorami, co oznacza, że ich zastosowanie w miejscu C3 byłoby błędne. Często mylnie zakłada się, że różne komponenty mogą być stosowane zamiennie, jednak każdy z nich ma ściśle określone parametry. Na przykład, jeśli element A to rezystor, jego funkcja jako elementu ograniczającego prąd jest zupełnie inna niż kondensatora, który gromadzi ładunek elektryczny. Rezystor w miejscu kondensatora nie tylko nie spełniłby swojej roli, ale także mógłby wprowadzić nieprawidłowe napięcia, co prowadziłoby do niestabilności całego obwodu. Ponadto, elementy C i D mogą być diodami lub tranzystorami, które również nie są odpowiednie dla tego konkretnego zastosowania. Właściwe zrozumienie specyfikacji i funkcji komponentów jest kluczowe w inżynierii elektronicznej, a nieprawidłowy wybór może skutkować awarią urządzenia lub jego niewłaściwym działaniem. W projektach elektronicznych ważne jest, aby nie tylko znać konkretne elementy i ich parametry, ale również umieć je odpowiednio zastosować w danym kontekście, co jest zgodne z najlepszymi praktykami branżowymi.

Pytanie 39

Uzwojenia silnika powinny być połączone w trójkąt. Który rysunek przedstawia tabliczkę zaciskową silnika z poprawnie połączonymi uzwojeniami?

A. B.

B. D.

C. C.

D. A.

Rysunek C przedstawia poprawne połączenie uzwojeń silnika w konfiguracji trójkątnej, co jest niezbędne dla prawidłowego działania silnika trójfazowego. W tym układzie każde uzwojenie jest połączone z dwoma pozostałymi, co tworzy zamknięty obwód. To połączenie umożliwia równomierne rozłożenie obciążenia, co jest kluczowe dla efektywności pracy silnika oraz minimalizacji strat energii. Przykładowo, silniki połączone w trójkąt mogą pracować z większą mocą, co jest szczególnie istotne w zastosowaniach przemysłowych, gdzie wydajność i niezawodność są priorytetami. Dobre praktyki w zakresie instalacji silników elektrycznych wskazują na konieczność zachowania odpowiednich norm, takich jak IEC 60034, które regulują kwestie związane z projektowaniem i eksploatacją maszyn elektrycznych. Wiedza o połączeniach uzwojeń jest kluczowa dla techników i inżynierów, aby mogli optymalizować systemy napędowe, co prowadzi do zwiększenia efektywności energetycznej oraz redukcji kosztów operacyjnych.

Pytanie 40

Określ liczbę wejść i wyjść binarnych przedstawionego na rysunku sterownika PLC zastosowanego w urządzeniu mechatronicznym.

A. 6 wejść i 3 wyjścia.

B. 5 wejść i 4 wyjścia.

C. 6 wejść i 4 wyjścia.

D. 5 wejść i 3 wyjścia.

Analizując inne odpowiedzi, można zauważyć kilka błędów myślowych, które prowadzą do nieprawidłowych wniosków. Na przykład, wybór odpowiedzi z 5 wejściami i 3 wyjściami lub 4 wyjściami opiera się na błędnym założeniu, że mniej znaczy lepiej w kontekście projektowania systemów automatyki. W rzeczywistości, odpowiednia liczba wejść i wyjść jest kluczowa dla prawidłowego funkcjonowania urządzeń mechatronicznych, a ich ograniczenie może prowadzić do utraty funkcjonalności. Z kolei przyjęcie, że 6 wejść i 3 wyjścia również stanowi poprawną konfigurację, jest wynikiem nieprzemyślanej analizy. Wyjścia są kluczowe dla sterowania procesami, a ich zbyt mała liczba ogranicza możliwości interakcji ze środowiskiem. W projektowaniu systemów PLC, istotne jest również zrozumienie, że każdy projekt wymaga indywidualnej analizy potrzeb, a dobór komponentów powinien być zgodny z wymaganiami aplikacji. Błąd w interpretacji rysunku sterownika może wynikać z braku uwagi na szczegóły, co jest częstym problemem w praktyce inżynierskiej, gdzie każdy detal ma znaczenie. Wnioskując, kluczowe jest, aby podejść do analizy technicznej z należytą starannością i zrozumieniem, co przekłada się na efektywność i bezpieczeństwo projektowanych rozwiązań.
