Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 7 grudnia 2025 12:08
Data zakończenia: 7 grudnia 2025 12:29

Egzamin zdany!

Wynik: 24/40 punktów (60,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na jakim zakresie woltomierza należy dokonać pomiaru napięcia AC o wartości skutecznej 90 V?

A. 750 V AC

B. 200 V AC

C. 500 V DC

D. 100 V DC

Odpowiedź 200 V AC jest prawidłowa, ponieważ przy pomiarach napięcia przemiennego, zaleca się wybór zakresu, który jest co najmniej o 20% wyższy od wartości mierzonych. Wartość skuteczna 90 V oznacza, że szczytowe napięcie tego sygnału wynosi około 127 V (obliczone z wzoru Vp = Vrms * √2). Użycie zakresu 200 V AC zapewnia odpowiednią rezerwę, minimalizując ryzyko uszkodzenia woltomierza oraz zapewnia lepszą dokładność pomiaru. Przykładem zastosowania może być monitorowanie systemów zasilania w budynkach, gdzie do pomiaru używane są woltomierze przenośne. W praktyce, standardy takie jak IEC 61010 wymagają odpowiednich zakresów pomiarowych, aby zapobiegać błędom wynikającym z przekroczenia maksymalnych wartości napięcia. Ponadto, stosowanie zakresu AC jest kluczowe, ponieważ napięcie przemienne nie powinno być mierzone na zakresach przeznaczonych dla napięcia stałego, co mogłoby prowadzić do fałszywych odczytów i potencjalnych zagrożeń dla sprzętu.

Pytanie 2

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 3

W trakcie diagnozowania awarii sprzętu RTV zasilanego prądem, należy korzystać z narzędzi

A. stworzonych z materiałów ze stali chromoniklowej

B. posiadających adekwatną izolację dla napięcia

C. wykazujących odporność na wysokie temperatury

D. charakteryzujących się wysoką odpornością na uszkodzenia mechaniczne

Odpowiednia izolacja napięciowa narzędzi używanych podczas diagnostyki sprzętu RTV pod napięciem jest kluczowa dla zapewnienia bezpieczeństwa technika oraz dla właściwego przeprowadzania prób i pomiarów. Narzędzia te powinny posiadać odpowiednie certyfikaty, które potwierdzają ich zdolność do pracy przy określonym napięciu. Na przykład, przy pracy z urządzeniami o napięciu do 1000 V, narzędzia muszą posiadać izolację o napięciu co najmniej 1000 V. Stosowanie narzędzi izolowanych minimalizuje ryzyko porażenia prądem, co jest zgodne z zaleceniami norm międzynarodowych, takich jak IEC 60900, dotyczących narzędzi ręcznych do pracy pod napięciem. Ważne jest, aby technicy pamiętali o regularnym sprawdzaniu stanu izolacji narzędzi, ponieważ ich uszkodzenie, np. pęknięcia lub zużycie, może znacznie zwiększyć ryzyko wypadków. Przykładem mogą być izolowane śrubokręty, które pozwalają na bezpieczne dokonywanie napraw bez ryzyka kontaktu z elementami pod napięciem.

Pytanie 4

Który z parametrów odnosi się do wartości 20 Mpx, podanej w specyfikacji cyfrowego aparatu fotograficznego?

A. Optyczne powiększenie obrazu

B. Cyfrowe powiększenie obrazu

C. Czas reakcji migawki

D. Rozdzielczość matrycy światłoczułej

Wartość 20 Mpx (megapikseli) odnosi się do rozdzielczości matrycy światłoczułej w cyfrowym aparacie fotograficznym. Oznacza to, że matryca składa się z 20 milionów pikseli, co bezpośrednio wpływa na jakość zdjęć, które aparat może rejestrować. Im wyższa rozdzielczość, tym więcej szczegółów można uchwycić na zdjęciu, co jest szczególnie istotne w kontekście druku dużych formatów oraz przy edytowaniu zdjęć w postprodukcji. W praktyce, aparat o rozdzielczości 20 Mpx pozwala na wykonanie wydruków o wymiarach sięgających 50x75 cm bez zauważalnej utraty jakości. Standardy branżowe wskazują, że dla większości zastosowań amatorskich rozdzielczości w przedziale 16-24 Mpx są wystarczające, natomiast w zastosowaniach profesjonalnych zalecane są wyższe rozdzielczości. Warto również zauważyć, że wysoka rozdzielczość nie zawsze oznacza lepszą jakość obrazu, ponieważ na ostateczny efekt wpływają także inne czynniki, takie jak jakość obiektywu czy algorytmy przetwarzania obrazu. Dlatego przy wyborze aparatu warto zwrócić uwagę na całościową specyfikację techniczną urządzenia.

Pytanie 5

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 6

Elementy i podzespoły elektroniczne, które są uszkodzone lub zużyte, powinny być

A. przekazane do odpowiednich firm w celu ich utylizacji

B. przechowywane z zamiarem ich przyszłego wykorzystania

C. oddane do najbliższego punktu skupu złomu

D. wyrzucone do najbliższego pojemnika na odpady

Przekazywanie uszkodzonych lub zużytych elementów oraz podzespołów elektronicznych do odpowiednich firm zajmujących się utylizacją jest kluczowym działaniem w kontekście ochrony środowiska i zgodności z przepisami prawa. Takie firmy są wyspecjalizowane w odpowiednim przetwarzaniu odpadów elektronicznych, co pozwala na odzysk surowców wtórnych oraz minimalizowanie negatywnego wpływu na środowisko. Przykładowo, w procesie utylizacji urządzeń elektronicznych, takich jak telewizory czy komputery, przeprowadza się demontaż, segregację oraz recykling materiałów, dzięki czemu metale, szkło czy tworzywa sztuczne mogą być ponownie wykorzystane w produkcji nowych wyrobów. Dodatkowo, przekazywanie odpadów do wyspecjalizowanych firm pozwala na właściwe zarządzanie substancjami niebezpiecznymi, takimi jak rtęć czy ołów, co jest zgodne z dyrektywami Unii Europejskiej, takimi jak RoHS czy WEEE. W związku z tym, odpowiedzialne postępowanie z odpadami elektronicznymi jest nie tylko kwestią etyczną, ale także prawną, a jego znajomość jest niezbędna w dzisiejszym zglobalizowanym świecie.

Pytanie 7

Do montażu wtyków kompresyjnych typu F w instalacjach telewizyjnych służy przyrząd przedstawiony na rysunku

A. B.

B. D.

C. C.

D. A.

W przypadku odpowiedzi A, C i D, należy zaznaczyć, że wybrane narzędzia nie są przeznaczone do montażu wtyków kompresyjnych typu F i mogą prowadzić do problemów z jakością sygnału w instalacjach telewizyjnych. Narzędzia te mogą być mylnie kojarzone z zaciskaniem kabli, jednak ich budowa i zasada działania różnią się znacząco od zaciskarki do wtyków kompresyjnych. Na przykład, niektóre z tych narzędzi mogą być przeznaczone do innych typów złącz lub do instalacji elektrycznych, co skutkuje niewłaściwym ich zastosowaniem. Użycie niewłaściwego narzędzia do montażu wtyków kompresyjnych może prowadzić do niepełnego lub nierównomiernego zaciśnięcia wtyku, co z kolei zwiększa ryzyko utraty sygnału lub wystąpienia zakłóceń. Dodatkowo, nieprawidłowe połączenia mogą prowadzić do uszkodzenia kabli, co może wiązać się z dodatkowymi kosztami naprawy. Kluczowe jest zrozumienie, że każdy typ wtyku czy złącza wymaga dedykowanego narzędzia, które zapewni odpowiednie parametry montażowe. Dlatego zawsze należy stosować się do norm i standardów branżowych, które jednoznacznie określają wymagania dotyczące instalacji i montażu. Ignorowanie tych zasad może prowadzić do poważnych konsekwencji w funkcjonowaniu systemu telewizyjnego.

Pytanie 8

Który z czynników wpływa na zasięg sieci WLAN w obrębie budynku?

A. Temperatura otoczenia

B. Liczba użytkowników

C. Grubość ścian oraz stropów

D. Poziom wilgotności powietrza

Grubość ścian i stropów jest kluczowym czynnikiem wpływającym na zasięg sieci WLAN w budynkach. Materiały budowlane, z których wykonane są ściany i stropy, mogą znacząco tłumić sygnał radiowy. Na przykład, ściany z betonu, cegły czy metalu posiadają większą gęstość, co powoduje, że sygnał radiowy ma trudności z ich przenikaniem. W praktyce oznacza to, że sieć bezprzewodowa może mieć ograniczony zasięg w obszarach oddzielonych grubymi ścianami. Standardy takie jak IEEE 802.11 określają parametry wydajności sieci WLAN, które powinny być brane pod uwagę przy projektowaniu instalacji. Warto również pamiętać o zastosowaniach praktycznych, takich jak użycie wzmacniaczy sygnału (repeaters) lub punktów dostępowych (access points) w celu zwiększenia zasięgu w trudnych warunkach. Dobrze zaprojektowana sieć WLAN powinna uwzględniać układ budynku oraz zastosowane materiały, aby zapewnić optymalne pokrycie sygnałem.

Pytanie 9

Podczas wymiany uszkodzonych części elektronicznych w systemie automatyki przemysłowej, technik korzysta z narzędzi z uchwytami pokrytymi izolacją, aby zabezpieczyć się przed

A. uszkodzeniami mechanicznymi

B. niską wilgotnością

C. wysoką temperaturą

D. porażeniem prądem elektrycznym

Izolacja uchwytów narzędzi stosowanych w instalacjach automatyki przemysłowej jest kluczowym środkiem ochrony przed porażeniem prądem elektrycznym. Prąd elektryczny, w przypadku kontaktu z nagimi metalowymi częściami narzędzi, może prowadzić do poważnych obrażeń, a nawet śmierci. Dlatego odpowiednie zastosowanie narzędzi z izolowanymi uchwytami jest niezbędne, aby zminimalizować ryzyko takich zdarzeń. W takich środowiskach, jak przemysł, gdzie występują wysokie napięcia, izolacja jest nie tylko zalecana, ale wręcz wymagana przez normy bezpieczeństwa, takie jak IEC 60900, która określa wymagania dotyczące narzędzi izolowanych do pracy pod napięciem. Przykładem zastosowania mogą być wkrętaki, szczypce czy klucze, które są używane w instalacjach elektrycznych. Używając narzędzi z izolacją, instalatorzy mogą bezpiecznie pracować w obszarach potencjalnego ryzyka, co przyczynia się do poprawy bezpieczeństwa w miejscu pracy oraz zwiększa efektywność wykonywanych zadań.

Pytanie 10

Jakie oznaczenie literowe ma przewód wykorzystywany w połączeniach elementów systemów alarmowych?

A. LGY

B. SMY

C. F/UTP

D. YTDY

Odpowiedź YTDY jest jak najbardziej trafna. Ten kabel jest często spotykany w systemach alarmowych i zabezpieczeń. To kabel sygnałowy, który ma kilka żył, a do tego jest ładnie ekranowany, co znacznie ogranicza różne zakłócenia elektromagnetyczne. Z mojego doświadczenia wiem, że jego elastyczność i solidność są super istotne, zwłaszcza gdy trzeba to zamontować w trudnych warunkach. Właściwie, kabel YTDY to podstawa, kiedy chcemy przesyłać sygnały alarmowe z czujników do centrali. Zgadza się, że jego zastosowanie jest nie tylko skuteczne, ale także zapewnia bezpieczeństwo, co jest kluczowe. Dobrze jest też przypomnieć, że w sytuacjach, gdzie potrzebna jest duża odporność na zakłócenia, kabel YTDY jest często polecany, co potwierdzają różne normy dla systemów zabezpieczeń.

Pytanie 11

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 12

Podczas instalacji którego z elementów elektronicznych nie trzeba zwracać uwagi na jego polaryzację?

A. Kondensatora ceramicznego

B. Diody prostowniczej

C. Kondensatora elektrolitycznego

D. Fotodiody

Fotodiody, diody prostownicze oraz kondensatory elektrolityczne to elementy elektroniczne, które wymagają uwzględnienia polaryzacji podczas ich montażu. Fotodiody działają na zasadzie efektu fotoelektrycznego, gdzie ich struktura jest wrażliwa na kierunek przepływu prądu, co sprawia, że błędne podłączenie może prowadzić do ich uszkodzenia. W przypadku diod prostowniczych, ich funkcja polegająca na przepuszczaniu prądu tylko w jednym kierunku również czyni je wrażliwymi na niewłaściwe podłączenie. Błędne ustawienie diody w obwodzie może skutkować zwarciem lub uszkodzeniem innych komponentów. Natomiast kondensatory elektrolityczne wymagają szczególnej uwagi z uwagi na ich polaryzację, co wynika z budowy ich wewnętrznych elektrod. Niewłaściwe podłączenie kondensatora elektrolitycznego może prowadzić do ich eksplozji, co jest nie tylko niebezpieczne, ale również może zniszczyć pozostałe elementy układu. Typowe błędy myślowe, prowadzące do takich niepoprawnych wniosków, obejmują zrozumienie, że wszystkie kondensatory są niepolaryzowane, co jest błędne. Wiedza na temat polaryzacji komponentów jest kluczowa dla projektowania bezpiecznych i efektywnych układów elektronicznych.

Pytanie 13

Urządzenie wykorzystywane do podziału lub łączenia sygnałów telewizyjnych i radiowych w systemach antenowych to

A. spliter

B. generator

C. dekoder

D. modulator

Splitter, zwany też rozgałęźnikiem sygnału, to takie ważne urządzenie w instalacjach antenowych. Działa na zasadzie dzielenia sygnału radiowego lub telewizyjnego, co jest naprawdę przydatne, gdy mamy kilka odbiorników w jednym miejscu. Na przykład, kiedy chcemy, żeby w różnych pokojach był dostęp do telewizji, to splitter pozwala nam to zrobić bez potrzeby stawiania wielu anten. Fajnie jest wybierać splittery, które mają niski poziom strat sygnału. Dzięki temu odbiór jest lepszej jakości, co jest bardzo istotne. Takie standardy, jak DVB-T, mówią, że używanie dobrych splitterów zmniejsza zakłócenia, co pewnie wszyscy chcieliby, żeby tak działało. Ważne, żeby pasmo pracy splitera było odpowiednie do częstotliwości sygnału, bo wtedy zyskujemy lepszy przesył.

Pytanie 14

Czas potrzebny na naprawę magnetowidu to 0,5 godziny. Koszt materiałów wynosi 80 zł, a stawka godzinowa technika to 40 zł. Jaki będzie całkowity koszt naprawy, uwzględniając 22% podatek VAT?

A. 146,40 zł

B. 117,60 zł

C. 100,00 zł

D. 122,00 zł

Jak się liczy koszt naprawy magnetowidu? To całkiem proste. Musisz dodać do siebie koszty materiałów oraz opłatę dla serwisanta, a potem jeszcze doliczyć VAT. Mamy tu 80 zł na materiały i 40 zł za godzinę pracy serwisanta. Naprawa trwa pół godziny, więc serwisant dostanie 20 zł (40 zł za godzinę razy 0,5 godziny). Jak to zsumujemy, to mamy 80 zł plus 20 zł, co daje nam 100 zł przed podatkiem. Następnie bierzemy 22% z tej kwoty na VAT, co wychodzi 22 zł. Więc rzeczywisty koszt naprawy, po doliczeniu VAT-u, wyniesie 122 zł. Dobrze jest pamiętać, żeby zawsze uwzględniać wszystkie koszty, w tym podatki. To bardzo ważne, żeby mieć jasny obraz tego, ile to wszystko kosztuje w serwisie.

Pytanie 15

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 16

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 17

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 18

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

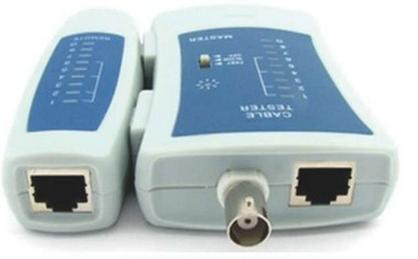

Pytanie 19

Przedstawiony przyrząd służy do sprawdzania instalacji

A. WIFI

B. CCTV

C. LAN

D. TV

Odpowiedzi takie jak CCTV, WIFI i TV są niepoprawne z różnych powodów, które warto szczegółowo omówić. Po pierwsze, CCTV odnosi się do systemów monitoringu wizyjnego, które wykorzystują kamery do rejestrowania obrazu w określonym obszarze. Choć systemy te mogą być częścią sieci komputerowej, ich głównym celem nie jest sprawdzanie instalacji sieciowych, lecz zapewnienie bezpieczeństwa poprzez obserwację. Z kolei WIFI to technologia bezprzewodowa, która umożliwia łączenie urządzeń z siecią bez użycia kabli. Tester kabli LAN nie jest zaprojektowany do analizy sygnału bezprzewodowego, co czyni odpowiedź WIFI nieadekwatną. Również odpowiedź TV, która odnosi się do telewizji, nie ma związku z instalacjami sieciowymi. Telewizory mogą być podłączane do sieci, ale głównie w celu korzystania z aplikacji internetowych czy przesyłania treści, a nie w kontekście testowania połączeń sieciowych. Wybór odpowiedzi niewłaściwych na tym etapie może wynikać z mylnych założeń dotyczących funkcji konkretnych technologii oraz ich zastosowania w praktyce. Kluczowe jest zrozumienie, że różne technologie pełnią różne role w infrastrukturze IT i precyzyjne rozróżnienie ich funkcji jest niezbędne w kontekście prawidłowego projektowania i utrzymywania sieci komputerowych.

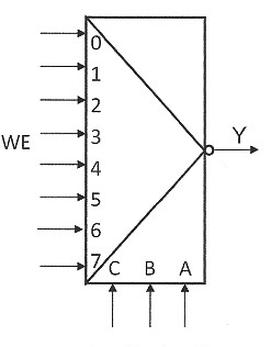

Pytanie 20

W wyniku testowania wejść adresowych wskaźnikiem stanów logicznych otrzymano wyniki A = 1, B = 0, C = 0. Bit A jest bitem LSB, Które z wejść układu przedstawionego na rysunku będzie połączone z wyjściem Y?

A. 1

B. 3

C. 7

D. 6

Twoja odpowiedź jest poprawna! Wartości A=1, B=0, C=0 przekształcamy na liczbę binarną 001, co odpowiada liczbie dziesiętnej 1. Bit A pełni rolę bitu najmniej znaczącego (LSB), co oznacza, że określa on wartość najmniejszego rzędu. W systemie cyfrowym, w którym bity są interpretowane jako wejścia do układu logicznego, zrozumienie ich znaczenia jest kluczowe dla właściwego działania urządzeń. Na przykład, w zastosowaniach cyfrowych, takich jak mikroprocesory, liczby binarne są używane do wykonywania operacji arytmetycznych oraz logicznych. Dobrą praktyką jest zawsze analizowanie wartości bitów w kontekście ich rangi, co jest niezbędne, aby prawidłowo zrozumieć, jakie wyjścia są aktywowane na podstawie danych wejściowych. Zastosowanie tego typu analizy pozwala na efektywne projektowanie układów cyfrowych i optymalizację ich działania.

Pytanie 21

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 22

Aby połączyć kable współosiowe o impedancji 75 Ω, należy

A. połączyć kable stosując kostkę zaciskową

B. zlutować przewody główne, zaizolować je, a następnie połączyć ekran

C. połączyć przewody poprzez ich skręcenie, a następnie zaizolować

D. użyć tzw. beczki do zestawienia dwóch wtyków typu F

Zastosowanie lutowania żył głównych oraz ekranu w przypadku kabli współosiowych nie jest zalecane ze względu na ryzyko powstania nieodpowiednich połączeń, które mogą prowadzić do strat sygnału. Lutowanie może zmienić charakterystykę impedancyjną kabla, co szczególnie w przypadku kabli o impedancji 75 Ω może powodować odbicia sygnału i zniekształcenia. Współosiowe kable zostały zaprojektowane z myślą o zachowaniu ścisłej tolerancji impedancji, a jakiekolwiek modyfikacje, takie jak lutowanie, mogą naruszyć tę równowagę. Podobnie, połączenie za pomocą kostki zaciskowej nie jest odpowiednie dla kabli współosiowych. Kostki są zazwyczaj stosowane w instalacjach niskonapięciowych, a w przypadku sygnałów wysokiej częstotliwości, jakie są przesyłane przez kable współosiowe, może to prowadzić do dodatkowych strat oraz zakłóceń. Co więcej, skręcanie przewodów ze sobą, pomimo że może wydawać się prostą metodą, również nie zapewnia odpowiedniej jakości sygnału i trwałości połączenia. Takie podejście wprowadza ryzyko luźnych połączeń oraz zmienia długość fal, co negatywnie wpływa na integralność sygnału. W praktyce, aby zapewnić wysoką jakość sygnału i minimalizować straty, należy stosować odpowiednie akcesoria, takie jak beczki, które są zgodne z najlepszymi praktykami i standardami branżowymi.

Pytanie 23

Na rysunku przedstawiono schemat działania anteny satelitarnej

A. symetrycznej.

B. podświetlonej.

C. offsetowej.

D. dwureflektorowej.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "symetrycznej" jest prawidłowa, ponieważ antena przedstawiona na rysunku charakteryzuje się parabolicznym kształtem reflektora, który ma kluczowe znaczenie dla skupiania sygnału. Ognisko anteny symetrycznej znajduje się na osi symetrii reflektora, co pozwala na efektywne zbieranie fal radiowych i ich skupianie w jednym punkcie. Takie anteny są powszechnie stosowane w systemach satelitarnych, ponieważ oferują doskonałą kierunkowość i wysoką efektywność w odbiorze sygnałów z satelitów. W praktyce, anteny symetryczne znajdują zastosowanie nie tylko w telekomunikacji, ale także w technologii radarowej oraz w systemach monitorowania, gdzie precyzyjne ukierunkowanie sygnału jest kluczowe. Dzięki swojej konstrukcji, te anteny umożliwiają minimalizację strat sygnału oraz zwiększenie zasięgu komunikacji, co jest standardem w branży telekomunikacyjnej.

Pytanie 24

Jaki element anteny satelitarnej oznaczono na rysunku cyfrą 1?

A. Siłownik.

B. Wspornik.

C. Konwerter.

D. Reflektor.

Konwerter, oznaczony na rysunku cyfrą 1, pełni kluczową rolę w systemach antenowych satelitarnych. Jego zadaniem jest konwersja sygnałów radiowych odbieranych przez reflektor anteny na sygnał elektryczny, który jest następnie transmitowany do odbiornika satelitarnego. W kontekście zastosowań praktycznych, konwertery są projektowane z różnymi parametrami, aby dostosować się do specyfikacji satelitów oraz różnorodnych pasm częstotliwości, takich jak Ku, Ka czy C. Ważne jest, aby konwerter był odpowiednio dopasowany do anteny, co wpływa na jakość odbioru sygnału oraz efektywność systemu. W branżowych standardach, takich jak EN 50083-2, określone są wymagania dotyczące konwerterów, co zapewnia ich niezawodność i efektywność. Osoby zajmujące się instalacjami satelitarnymi powinny znać różnice między konwerterami oraz ich konfiguracją, co ma fundamentalne znaczenie dla zapewnienia wysokiej jakości transmisji. Zrozumienie działania konwertera pozwala również na skuteczniejszą diagnostykę problemów związanych z odbiorem sygnału.

Pytanie 25

Podaj właściwą sekwencję przejścia sygnału satelitarnego do telewizora.

A. Odbiornik satelitarny, antena satelitarna, konwerter, odbiornik telewizyjny

B. Antena satelitarna, odbiornik satelitarny, konwerter, odbiornik telewizyjny

C. Antena satelitarna, konwerter, odbiornik satelitarny, odbiornik telewizyjny

D. Konwerter, antena satelitarna, odbiornik satelitarny, odbiornik telewizyjny

W przypadku nieprawidłowych odpowiedzi można zauważyć kilka kluczowych błędów w zrozumieniu procesu odbioru sygnału satelitarnego. Na przykład, w niektórych odpowiedziach zakłada się, że odbiornik satelitarny powinien znajdować się przed konwerterem, co jest technicznie niepoprawne. Odbiornik satelitarny jest urządzeniem odpowiedzialnym za dekodowanie sygnału, który już przeszedł przez konwerter. Konwerter pełni kluczową rolę w przetwarzaniu sygnału, dlatego musi znajdować się bezpośrednio po antenie satelitarnej, a przed odbiornikiem satelitarnym. Innym typowym błędem jest ignorowanie znaczenia anteny satelitarnej, która jest pierwszym punktem kontaktu z sygnałem radiowym. Niepoprawna kolejność może prowadzić do braku sygnału lub znacznego pogorszenia jakości obrazu. Takie nieporozumienia często wynikają z braku wiedzy na temat funkcji poszczególnych komponentów systemu. Standardy branżowe określają, że właściwe ustawienie i konfiguracja systemu są kluczowe dla uzyskania najlepszego odbioru. Niezrozumienie tego procesu nie tylko może skutkować nieodpowiednim działaniem systemu, ale również ogranicza możliwości użytkownika w zakresie wykorzystania pełni potencjału technologii satelitarnej.

Pytanie 26

Przedstawione urządzenie wykorzystywane jest w instalacjach

A. sieci komputerowej.

B. telewizji naziemnej.

C. telewizji dozorowej.

D. telewizji satelitarnej.

To urządzenie ze zdjęcia to rejestrator wideo, który jest naprawdę ważnym elementem systemów CCTV, czyli telewizji dozorowej. Jego głównym zadaniem jest zbieranie i przechowywanie materiału wideo z kamer, które monitorują różne miejsca. Zwróć uwagę na oznaczenia, takie jak 'VIDEO IN' i 'VIDEO OUT' – to jednoznacznie wskazuje, do czego to urządzenie służy w systemach telewizyjnych. W praktyce wykorzystuje się je np. w sklepach, biurach czy instytucjach publicznych do zapewnienia bezpieczeństwa. Moim zdaniem, w dzisiejszych czasach takie systemy monitoringu są bardzo potrzebne, zwłaszcza że zagrożeń jest coraz więcej. Warto też dodać, że wiele nowoczesnych rejestratorów wideo umożliwia dostęp przez internet, co daje możliwość monitorowania na żywo i archiwizowania materiału w chmurze. To bardzo ułatwia zarządzanie danymi i zwiększa elastyczność w ich używaniu.

Pytanie 27

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

Automatyczne wyłączanie telewizora z lampą kineskopową w różnych interwałach czasowych oraz towarzyszący mu chwilowy błysk ekranu w jednym z podstawowych kolorów wskazuje na

A. przerwę w torze zasilania

B. uszkodzenie toru odchylania poziomego

C. zwarcia międzyelektrodowe

D. usterkę toru odchylania poziomego

Zjawisko samoczynnego wyłączania się odbiornika telewizyjnego z lampą kineskopową oraz towarzyszący mu chwilowy rozbłysk ekranu w jednym z podstawowych kolorów najczęściej wskazuje na zwarcia międzyelektrodowe. Takie zwarcia mogą występować pomiędzy elektrodami wewnątrz kineskopu, prowadząc do nieprawidłowego działania odbiornika. W momencie wystąpienia zwarcia, elektronika telewizora interpretuje to jako błąd w sygnale, co skutkuje wyłączeniem odbiornika. Praktycznie, użytkownicy mogą zaobserwować takie problemy, gdy odbiornik nagle gaśnie, a ekran na moment zmienia kolor, co może sugerować problemy z emisją elektronów. Dobre praktyki dotyczące diagnostyki telewizorów sugerują systematyczne sprawdzanie stanu kineskopów oraz elektrod, aby zminimalizować ryzyko wystąpienia podobnych problemów. W przypadku identyfikacji takich usterek, zaleca się wymianę kineskopu, co jest zgodne z normami serwisowymi i zapewnia długotrwałą oraz niezawodną pracę urządzenia.

Pytanie 29

Jakie cechy posiada wzmacniacz kanałowy w złożonych systemach antenowych?

A. Wzmacnia sygnał kanałów wizyjnych o wyższych częstotliwościach

B. Wzmacnia sygnał wszystkich kanałów o takiej samej wartości

C. Wzmacnia selektywnie sygnały jednego lub kilku kanałów telewizyjnych

D. Zwiększa sygnał kanałów wizyjnych o niższych częstotliwościach

Wzmacniacze kanałowe często mylone są z innymi typami wzmacniaczy, takimi jak wzmacniacze szerokopasmowe, które wzmacniają sygnał na szerszym zakresie częstotliwości. W przypadku odpowiedzi sugerujących, że wzmacniacz kanałowy wzmacnia wszystkie kanały z tą samą wartością, należy zauważyć, że takie podejście prowadzi do nadmiernego wzmacniania sygnałów, co może skutkować zniekształceniem sygnału i pogorszeniem jakości obrazu. Wzmacnianie sygnałów o różnych częstotliwościach w ten sposób prowadzi również do problemów z interferencjami międzykanałowymi. Z kolei stwierdzenie, że wzmacniacz kanałowy wzmacnia tylko kanały o niższej lub wyższej częstotliwości, ignoruje jego kluczową funkcję – selektywność. W rzeczywistości, wzmacniacz kanałowy jest zaprojektowany do wzmacniania konkretnych częstotliwości, co pozwala na precyzyjną kontrolę nad jakością sygnału. Wzmacnianie wszystkich kanałów jednocześnie oraz skupienie się wyłącznie na kanałach o określonych częstotliwościach prowadzi do typowych błędów myślowych, które mogą być szkodliwe w kontekście projektowania i wdrażania systemów telewizyjnych. Właściwy dobór wzmacniaczy oraz zrozumienie ich funkcji jest niezbędne do uzyskania optymalnej wydajności instalacji antenowych.

Pytanie 30

Schemat, którego generatora przedstawiono na rysunku?

A. Hartleya w konfiguracji wspólny emiter.

B. Meissnera w konfiguracji wspólny emiter.

C. Hartleya w konfiguracji wspólna baza.

D. Meissnera w konfiguracji wspólna baza.

Wybór odpowiedzi, która wskazuje na inną konfigurację lub inny typ generatora, może wynikać z kilku nieporozumień dotyczących charakterystyki układów elektronicznych. Generatory Meissnera, na przykład, są skonstruowane w sposób, który różni się od generatorów Hartleya. W przypadku Meissnera, zastosowanie wspólnej bazy i specyficznych połączeń elementów wpływa na parametry generowanego sygnału, co może prowadzić do mylnego przekonania o ich funkcjonalności. Typowym błędem jest również nierozeznanie się w różnicach między odczepami cewki w konstrukcji Hartleya a sposobem działania układów Meissnera. Warto zauważyć, że generatory w konfiguracji wspólny emiter charakteryzują się szczególnymi właściwościami wzmacniającymi sygnał, co jest kluczowe w aplikacjach, gdzie wymagana jest duża amplituda sygnału. Niepoprawne zrozumienie roli elementów takich jak rezystor RE czy kondensator CE może prowadzić do błędnych wniosków na temat ich wpływu na stabilność i częstotliwość sygnału. Takie błędy myślowe mogą być również związane z brakiem praktycznego doświadczenia w pracy z tymi układami, co utrudnia rozróżnienie ich zastosowania w różnych kontekstach. Zrozumienie tych różnic jest niezbędne do prawidłowej analizy i projektowania układów elektronicznych.

Pytanie 31

W systemie automatyki uległ awarii przekaźnik. Napięcie zasilające cewkę tego przekaźnika wynosi 12 V DC. Prąd przepływający przez styki robocze przekaźnika osiąga maksymalnie 20 A DC. Napięcie na stykach roboczych może wynosić nawet 100 V DC. Jakie parametry powinien posiadać przekaźnik, który ma zastąpić uszkodzony?

A. Napięcie cewki – 12 V DC Prąd styków – 20 A DC Napięcie styków – 50 V DC

B. Napięcie cewki – 12 V DC Prąd styków – 25 A DC Napięcie styków – 300 V DC

C. Napięcie cewki – 12 V DC Prąd styków – 15 A DC Napięcie styków – 300 V DC

D. Napięcie cewki – 12 V DC Prąd styków – 25 A DC Napięcie styków – 50 V DC

Wybrana odpowiedź jest prawidłowa, ponieważ wszystkie trzy kluczowe parametry przekaźnika są zgodne z wymaganiami systemu automatyki. Napięcie cewki wynoszące 12 V DC jest zgodne z napięciem sterującym, co zapewnia prawidłowe działanie cewki. Prąd styków wynoszący 25 A DC jest wystarczający do obsługi maksymalnego prądu 20 A DC, co gwarantuje, że przekaźnik nie będzie przeciążony. Napięcie styków wynoszące 300 V DC również przewyższa maksymalne napięcie 100 V DC na stykach roboczych, co daje dodatkowy margines bezpieczeństwa. W praktyce, wybierając przekaźnik, zawsze warto uwzględnić nie tylko parametry nominalne, ale także dodatkowe marginesy, aby uniknąć awarii. Dobrą praktyką jest również stosowanie przekaźników z parametrami, które mogą obsługiwać ewentualne przyszłe zwiększenia obciążenia. Przekaźniki w automatyce często są stosowane w zastosowaniach takich jak sterowanie silnikami, systemy alarmowe czy automatyka budynkowa, gdzie niezawodność i zgodność z parametrami są kluczowe dla prawidłowego funkcjonowania układu.

Pytanie 32

Przełącznik satelitarny pozwala na podłączenie

A. dwóch konwerterów do jednego tunera

B. jednego transpondera do dwóch anten satelitarnych

C. dwóch transponderów do jednej anteny satelitarnej

D. jednego konwertera do dwóch tunerów

Wybór opcji, która sugeruje podłączenie dwóch transponderów do jednej anteny satelitarnej, jest błędny. Transpondery są komponentami znajdującymi się bezpośrednio na satelitach, które odbierają sygnały radiowe z Ziemi i przesyłają je z powrotem. Antena satelitarna nie może obsługiwać dwóch transponderów jednocześnie, ponieważ transpondery działają na różnych częstotliwościach i mają swoje unikalne parametry sygnałowe. Podobna pomyłka występuje w przypadku opcji, która mówi o podłączeniu jednego konwertera do dwóch tunerów. Tuner to urządzenie, które odbiera sygnał od konwertera, a jeden konwerter jest w stanie obsługiwać tylko jeden tuner w danym momencie, chyba że użyje się specjalnych rozwiązań, jak multiswitch. Z kolei możliwość podłączenia jednego transpondera do dwóch anten satelitarnych jest technicznie nieosiągalna, ponieważ transponder nie wysyła sygnału w sposób, który pozwalałby na jednoczesne odbieranie przez różne anteny. Kluczowe jest zrozumienie, że każdy komponent w systemie satelitarnym ma swoje specyficzne zadania i ograniczenia, a ich błędne zestawienie może prowadzić do degradacji jakości sygnału lub całkowitej jego utraty. Takie pomyłki mogą wynikać z niepełnego zrozumienia funkcji poszczególnych elementów systemu satelitarnego.

Pytanie 33

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

Jakie urządzenie należy zastosować do gaszenia pożarów w miejscach, gdzie działają urządzenia elektryczne?

A. koca azbestowego

B. gaśnicy proszkowej

C. gaśnicy pianowej

D. hydronetki wodnej

Koc azbestowy nie jest odpowiednim środkiem do gaszenia pożarów w pomieszczeniach z urządzeniami elektrycznymi. Oprócz tego, że azbest jest materiałem niebezpiecznym dla zdrowia i zakazanym w wielu krajach, jego zastosowanie w gaśnictwie jest ograniczone. Koc azbestowy może być użyty do tłumienia płomieni w przypadku niewielkich pożarów, jednak nie zapewnia on bezpieczeństwa w sytuacjach, gdzie obecne są urządzenia pod napięciem, ponieważ nie jest skuteczny w gaszeniu pożarów elektrycznych. Hydronetka wodna, z drugiej strony, również nie jest zalecana do gaszenia pożarów w obszarach z urządzeniami elektrycznymi, ponieważ woda może przewodzić prąd i prowadzić do porażenia. Zastosowanie wody w takich okolicznościach jest niebezpieczne i może pogorszyć sytuację. Gaśnica pianowa jest odpowiednia do walki z pożarami cieczy łatwopalnych, jednak jej stosowanie w pomieszczeniach z urządzeniami elektrycznymi nie jest zalecane, ponieważ może nie zapewniać odpowiedniej ochrony przed porażeniem prądem. Wybór odpowiednich środków gaśniczych powinien być oparty na przepisach i standardach, jak PN-EN 2 oraz na charakterystyce zagrożenia. Właściwa identyfikacja ryzyka oraz zastosowanie odpowiednich środków gaśniczych są kluczowe w zapewnieniu bezpieczeństwa w miejscach pracy.

Pytanie 35

Telewizor nie odbiera żadnych sygnałów z zewnętrznej anteny w transmisji naziemnej, ale poprawnie prezentuje obraz z tunera satelitarnego podłączonego do niego za pomocą przewodu EUROSCART oraz z kamery VHS-C. Wymienione objawy sugerują, że uszkodzony jest moduł

A. odchylania poziomego i pionowego

B. separatora impulsów

C. wzmacniacza wizji

D. wielkiej i pośredniej częstotliwości

Muszę powiedzieć, że rozważanie uszkodzenia wzmacniacza wizji, separatora impulsów czy układów odchylania poziomego i pionowego nie do końca ma sens w tej sytuacji. Każdy z tych elementów ma swoją rolę, ale nie jest bezpośrednio odpowiedzialny za odbieranie sygnału z anteny. Wzmacniacz wizji wzmacnia sygnał obrazu, ale skoro telewizor działa z innych źródeł, to raczej nie on jest winowajcą. Separator impulsów oddziela sygnały wideo, ale to nie jest główny problem, bo tu chodzi o brak sygnału z anteny, a nie o jego separację. No i te układy odchylania odpowiadają za wyświetlanie obrazu, ale też nie są tu kluczowe. Czasami ludzie mylą funkcje tych komponentów z tym, co naprawdę odpowiada za odbiór sygnału. Trzeba pamiętać, że uszkodzenie modułu wielkiej i pośredniej częstotliwości wpływa bezpośrednio na odbiór sygnałów z anteny, to jest kluczowe w tym przypadku.

Pytanie 36

Jakie z poniższych symptomów może wystąpić w momencie, gdy w niezabezpieczonej sieci energetycznej dojdzie do przepięcia?

A. Uszkodzenie urządzeń elektronicznych zasilanych z tej sieci

B. Wzrost poboru prądu przez urządzenia elektroniczne zasilane z tej sieci

C. Włączenie wyłącznika nadprądowego, chroniącego urządzenia zasilane z tej sieci

D. Włączenie wyłącznika różnicowoprądowego, zamontowanego w tej sieci

Uszkodzenie urządzeń elektronicznych zasilanych z niezabezpieczonej sieci energetycznej jest wynikiem przepięć, które mogą wystąpić w takich systemach. Przepięcia mogą być spowodowane różnymi czynnikami, takimi jak wyładowania atmosferyczne, nagłe zmiany w obciążeniu sieci lub awarie w dostawie energii. Przykładowo, gdy piorun uderza w linię energetyczną, może dojść do chwilowego wzrostu napięcia, który przekracza dopuszczalne wartości dla podłączonych urządzeń. Takie przepięcia mogą prowadzić do zniszczenia komponentów elektronicznych, takich jak zasilacze, płyty główne czy inne układy scalone. Aby zminimalizować ryzyko uszkodzeń, zaleca się stosowanie urządzeń zabezpieczających, jak listwy antyprzepięciowe, które absorbują nadmiar energii. Kiedy mówimy o ochronie przed przepięciami, warto również pamiętać o standardach, takich jak IEC 61643, które definiują wymagania dla urządzeń zabezpieczających przed przepięciami (SPD). Wiedza na temat tych zagadnień jest istotna w kontekście projektowania i eksploatacji systemów elektrotechnicznych, aby zagwarantować bezpieczeństwo i długowieczność używanych urządzeń.

Pytanie 37

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 38

Jakiego środka używa się do oczyszczania płytek drukowanych po zamontowaniu elementów elektronicznych?

A. Kwasu

B. Wody

C. Alkoholu

D. Benzyny

Izopropanol to naprawdę świetny wybór do czyszczenia płytek drukowanych po lutowaniu. Działa jak rozpuszczalnik i szybko odparowuje, co jest mega przydatne, bo dzięki temu zmniejszamy ryzyko uszkodzenia elementów. W branży to już standard – zawsze warto umyć płytki, żeby pozbyć się resztek topnika, olejów i innych brudów, które mogą wpłynąć na to, jak wszystko będzie działać. Jak używasz 99% alkoholu izopropylowego, to skutecznie usuwasz pozostałości po lutowaniu. To z kolei zapobiega takim problemom jak korozja czy zwarcia. No i czyszczenie alkoholem jest zgodne z normami IPC-A-610 i IPC-J-STD-001, więc wiadomo, że to sprawdzone metody. W sumie, to szybkie i efektywne, dlatego wielu w warsztatach wybiera właśnie alkohol do czyszczenia płytek.

Pytanie 39

Aby zmierzyć natężenie prądu w układzie automatyki przemysłowej bez odłączania zasilania, należy użyć amperomierza

A. lampowy

B. cęgowy

C. wychyłowy

D. stacjonarny

Amperomierz cęgowy to narzędzie pomiarowe, które umożliwia pomiar natężenia prądu w obwodach elektrycznych bez konieczności ich przerywania. Działa na zasadzie pomiaru pola magnetycznego, które powstaje w wyniku przepływu prądu przez przewodniki. Często stosowany w instalacjach automatyki przemysłowej, gdzie niezawodność i bezpieczeństwo są kluczowe, amperomierz cęgowy pozwala na szybkie i bezpieczne pomiary w działających obwodach. Przykładem jego zastosowania może być monitorowanie prądu w silnikach elektrycznych lub w zasilaczach, gdzie nieprzerwane działanie systemu jest istotne. Praktyczne aspekty użycia cęgów pomiarowych obejmują również ich mobilność oraz łatwość w obsłudze, co jest zgodne z dobrą praktyką w branży elektroenergetycznej, polegającej na minimalizowaniu ryzyka w miejscu pracy. Cęgowe amperomierze są także zgodne z normami bezpieczeństwa, co czyni je preferowanym wyborem w wielu zastosowaniach przemysłowych oraz w diagnostyce instalacji elektrycznych.

Pytanie 40

Urządzenie przedstawione na zdjęciu to

A. przekaźnik pomocniczy.

B. czujka liniowa.

C. listwa zaciskowa.

D. czujka kontaktronowa.

Czujka kontaktronowa to urządzenie wykorzystywane w systemach alarmowych, które działa na zasadzie wykrywania otwarcia drzwi lub okien. Jej działanie opiera się na zjawisku magnetycznym, gdzie dwa kontakty zamykają obwód, gdy są w bliskiej odległości od siebie, a otwarcie drzwi lub okna powoduje ich rozłączenie. Tego typu czujki są często stosowane w zabezpieczeniach budynków oraz różnorodnych systemach monitorujących, zapewniając wysoki poziom ochrony. W kontekście dobrych praktyk branżowych, czujki kontaktronowe powinny być instalowane w miejscach narażonych na włamanie, a ich wybór powinien być zgodny z normami bezpieczeństwa, takimi jak EN 50131. Przykładem zastosowania czujki kontaktronowej może być instalacja w systemie alarmowym w domach, biurach czy magazynach, gdzie ich obecność skutecznie odstrasza potencjalnych intruzów. Warto również zaznaczyć, że czujki te są stosunkowo łatwe w montażu i mogą być zintegrowane z innymi systemami zabezpieczeń, co czyni je uniwersalnym wyborem w branży ochrony.
