Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Data rozpoczęcia: 12 maja 2026 20:59
Data zakończenia: 12 maja 2026 21:09

Egzamin zdany!

Wynik: 31/40 punktów (77,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Określ cele i zasady normalizacji, które decydują o potrzebie stosowania układu TN-S w Polsce.

A. Zapewnienie ochrony życia i zdrowia, ułatwienie przesyłu energii, zgodność z zasadami europejskimi.

B. Jednolitość stosowania, zapewnienie ochrony życia i zdrowia, ułatwienie przesyłu energii.

C. Jednolitość stosowania, zapewnienie ochrony życia i zdrowia, zgodność z zasadami europejskimi.

D. Jednolitość stosowania, ułatwienie przesyłu energii, zgodność z zasadami europejskimi.

Wybrana odpowiedź dobrze oddaje sens normalizacji w kontekście stosowania układu TN‑S w Polsce. Normalizacja ma zapewnić przede wszystkim jednolitość stosowania rozwiązań – czyli żeby w całym kraju instalacje były projektowane i wykonywane według tych samych zasad. Dzięki temu elektryk, który wchodzi na dowolny obiekt, wie czego się spodziewać: osobny przewód ochronny PE, osobny neutralny N, odpowiednie przekroje, kolory żył, sposób uziemienia. To bardzo upraszcza eksploatację, serwis, pomiary i późniejsze modernizacje. Drugi element to zapewnienie ochrony życia i zdrowia. Układ TN‑S, zgodnie z wymaganiami norm PN‑HD 60364 i powiązanych, zwiększa skuteczność ochrony przeciwporażeniowej: mamy oddzielny przewód ochronny, mniejsze ryzyko pojawienia się napięcia na obudowach urządzeń, lepsze warunki do zadziałania zabezpieczeń różnicowoprądowych i nadprądowych. Z mojego doświadczenia widać to zwłaszcza w obiektach z dużą ilością elektroniki i urządzeń IT – TN‑S dużo lepiej znosi zakłócenia i prądy upływu. Trzeci punkt to zgodność z zasadami europejskimi. Polska przyjęła system norm zharmonizowanych z IEC i CENELEC, więc stosowanie TN‑S wpisuje się w europejskie standardy bezpieczeństwa i kompatybilności. To ułatwia też współpracę z zagranicznymi projektantami i producentami urządzeń. W praktyce oznacza to, że nowe instalacje w budynkach mieszkalnych, biurowych czy przemysłowych projektuje się właśnie w układzie TN‑S lub z rozdziałem PEN na PE i N możliwie blisko punktu zasilania, a nie „jak komu wygodnie”. Takie uporządkowanie, moim zdaniem, naprawdę podnosi poziom bezpieczeństwa i kultury technicznej w branży.

Pytanie 2

Układ przedstawiony na schemacie umożliwia regulację prędkości obrotowej silnika elektrycznego przez zmianę

A. częstotliwości wraz ze zmianą napięcia zasilającego.

B. prądu wzbudzenia.

C. liczby par biegunów.

D. rezystancji w obwodzie wirnika.

Odpowiedź "częstotliwości wraz ze zmianą napięcia zasilającego" jest poprawna, ponieważ układ regulacji prędkości obrotowej silnika elektrycznego, przedstawiony na schemacie, wykorzystuje falownik, który przekształca napięcie stałe na napięcie przemienne o regulowanej częstotliwości. Zmiana częstotliwości zasilania jest kluczowym elementem w kontroli prędkości silników elektrycznych, co jest zgodne z zasadami regulacji w automatyce. W praktyce, zastosowanie falowników w systemach napędowych pozwala na oszczędność energii i zmniejszenie wibracji oraz hałasu związanych z pracą silników. W przemyśle, sterowanie prędkością silników za pomocą falowników jest standardem, który zapewnia nie tylko efektywność energetyczną, ale także precyzyjne dostosowanie parametrów pracy maszyn do bieżących potrzeb produkcji. Dodatkowo, poprawna regulacja częstotliwości i napięcia jest kluczowa dla wydłużenia żywotności silników oraz redukcji kosztów serwisowania.

Pytanie 3

Dobierz stycznik do załączania i wyłączania pieca oporowego w układzie zasilania przedstawionym na schemacie.

A. D.

B. C.

C. A.

D. B.

Wybór odpowiedniego stycznika do załączania i wyłączania pieca oporowego jest kluczowy dla bezpieczeństwa oraz efektywności pracy układu zasilania. Odpowiedź C została poprawnie wybrana, ponieważ stycznik ten ma cewkę dostosowaną do napięcia zasilania 230 V oraz odpowiedni prąd znamionowy 12 A, co przewyższa obliczony prąd znamionowy pieca wynoszący 9.96 A. W praktyce oznacza to, że stycznik będzie w stanie bezpiecznie obsługiwać obciążenie bez ryzyka przegrzania czy uszkodzenia. Wybierając styczniki, inżynierowie często kierują się normami takimi jak IEC 60947-4-1, które regulują wymagania dotyczące bezpiecznych układów zasilania. Dobór stycznika powinien uwzględniać także miejsce jego zastosowania, częstotliwość pracy oraz ewentualne warunki środowiskowe, co wpływa na jego trwałość. Warto również zwrócić uwagę na możliwość zastosowania stycznika w układach automatyki, gdzie jego niezawodność może mieć kluczowe znaczenie dla funkcjonowania całego systemu.

Pytanie 4

Na których rysunkach przedstawiono elementy stosowane do bezpośredniego zabezpieczenia przed przegrzaniem urządzeń i maszyn małej mocy?

A. 1 i 2

B. 3 i 4

C. 4 i 1

D. 2 i 3

Rysunki 3 i 4 przedstawiają kluczowe elementy zabezpieczające przed przegrzaniem, które są istotne w kontekście ochrony urządzeń i maszyn małej mocy. Termiczny wyłącznik bezpieczeństwa, zaprezentowany na rysunku 3, wykrywa nadmierne temperatury i automatycznie odłącza zasilanie, co zapobiega uszkodzeniom spowodowanym przegrzaniem. Jest to szczególnie istotne w urządzeniach, gdzie przegrzanie może prowadzić do poważnych awarii. Natomiast termistor PTC na rysunku 4 działa na zasadzie samoregulacji temperatury. W momencie przekroczenia określonej temperatury, jego rezystancja gwałtownie wzrasta, co ogranicza przepływ prądu, tym samym chroniąc sprzęt przed przegrzaniem. Wysoka efektywność tych elementów w praktyce jest zgodna z normami bezpieczeństwa, takimi jak IEC 60947, które regulują wymagania dotyczące zabezpieczeń elektrycznych. Znajomość tych elementów i ich odpowiednie zastosowanie w projektowaniu urządzeń jest niezbędna dla inżynierów zajmujących się automatyką i elektroniką.

Pytanie 5

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 6

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 7

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 8

Przed rozpoczęciem pomiaru rezystancji izolacji uzwojeń wirnika silnika z pierścieniem w pierwszej kolejności należy

A. sprawdzić ciągłość obwodu wirnika

B. wymienić szczotki

C. zwierać uzwojenie stojana

D. odłączyć rezystory rozruchowe

Odłączenie rezystorów rozruchowych przed pomiarem rezystancji izolacji uzwojeń wirnika silnika pierścieniowego jest kluczowym krokiem, aby uniknąć uszkodzeń sprzętu oraz zapewnić dokładność pomiarów. Rezystory rozruchowe są stosowane w obwodach silników w celu kontroli prądu rozruchowego, co oznacza, że są one podłączone do układu w momencie uruchamiania silnika. Jeśli nie zostaną odłączone, mogą powstać niepożądane połączenia, które zakłócą wyniki pomiarów rezystancji izolacji oraz mogą spowodować uszkodzenie miernika. Zgodnie z normą IEC 61557-1 dotyczącą pomiarów ochronnych w instalacjach elektrycznych, należy zawsze dbać o bezpieczeństwo i dokładność pomiarów, co obliguje do odpowiedniego przygotowania układów przed ich wykonaniem. Działania takie są istotne w kontekście zapobiegania awariom, które mogą prowadzić do kosztownych napraw lub przestojów w pracy maszyn. W praktyce, przed każdym pomiarem izolacji, zaleca się także sprawdzenie stanu szczotek i wirnika, ale najpierw kluczowe jest odłączenie obwodów, które mogłyby wpłynąć na pomiar.

Pytanie 9

Na schemacie silnika prądu stałego symbolem AlA2 oznaczono uzwojenie

A. twornika.

B. komutacyjne.

C. wzbudzenia szeregowe.

D. wzbudzenia bocznikowe.

Uzwojenie oznaczone symbolem A1A2 w silniku prądu stałego to uzwojenie twornika, które odgrywa kluczową rolę w procesie generowania momentu obrotowego. Jest to uzwojenie, w którym przepływający prąd wytwarza pole magnetyczne, które w połączeniu z polem magnetycznym stojana (wytwarzanym przez magnesy stałe lub elektromagnesy) generuje moment obrotowy. To zjawisko jest podstawą działania silników elektrycznych. W praktyce, uzwojenie twornika jest zwykle wykonane z drutu miedzianego, a jego konstrukcja jest dostosowywana do specyfikacji silnika, aby zoptymalizować wydajność i moment obrotowy. Zastosowania silników prądu stałego są liczne: od małych urządzeń elektronicznych po duże maszyny przemysłowe. Zrozumienie roli uzwojenia twornika jest niezbędne dla każdego inżyniera zajmującego się projektowaniem i konserwacją silników elektrycznych, co wpisuje się w standardy dotyczące efektywności energetycznej oraz niezawodności urządzeń elektrycznych.

Pytanie 10

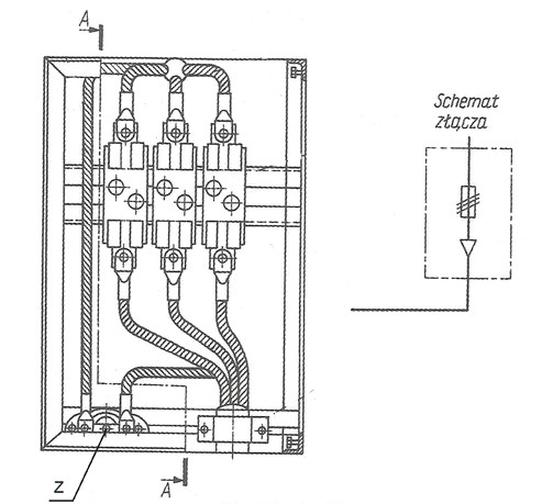

Do zacisku Z złącza znajdującego się w zamieszczonej na rysunku szafce wolnostojącej w odległości ok. 50 m od budynku należy dodatkowo przyłączyć

A. instalację wodną budynku.

B. przewód neutralny.

C. główną szynę uziemiającą.

D. przewód uziemiający.

Przewód uziemiający, który należy podłączyć do zacisku Z złącza, odgrywa kluczową rolę w zapewnieniu bezpieczeństwa instalacji elektrycznych. Zgodnie z normą PN-IEC 60364-5-54:2011, jego głównym zadaniem jest odprowadzenie prądów błądzących do ziemi, co znacząco redukuje ryzyko porażenia elektrycznego. Uziemienie tworzy bezpieczną drogę dla prądu, co jest szczególnie istotne w sytuacjach awaryjnych, takich jak zwarcia. W praktyce, podczas montażu instalacji elektrycznych, przewody uziemiające powinny być podłączane tak blisko miejsca ich użycia, jak to możliwe, aby zminimalizować opór i maksymalizować skuteczność. Ponadto, odpowiednie uziemienie chroni urządzenia elektryczne przed uszkodzeniami spowodowanymi przepięciami oraz zwalcza problemy związane z zakłóceniami elektromagnetycznymi. Dlatego właściwe dobranie i zainstalowanie przewodu uziemiającego jest fundamentem bezpieczeństwa każdej instalacji elektrycznej.

Pytanie 11

Która z podanych przyczyn jest odpowiedzialna za ocieranie wirnika o stojan w silniku indukcyjnym klatkowym podczas jego działania?

A. Poluzowanie tabliczki zaciskowej

B. Nagle zwiększone napięcie zasilające

C. Pęknięcie pierścieni zwierających pręty wirnika

D. Nagle zmniejszone napięcie zasilające

Pęknięcie pierścieni zwierających pręty wirnika to istotny problem, który może prowadzić do ocierania wirnika o stojan w silniku indukcyjnym klatkowym. Pierścienie te mają na celu zapewnienie stabilności wirnika podczas jego obrotu, a ich integralność strukturalna jest kluczowa dla poprawnej pracy silnika. Kiedy pierścienie ulegają uszkodzeniu, wirnik może zacząć się przemieszczać zbyt blisko stojana, co doprowadza do tarcia i potencjalnych uszkodzeń obu komponentów. W kontekście praktycznym, regularne przeglądy i testy wizualne silników, w tym kontrola stanu pierścieni zwierających, są kluczowe dla zapobiegania takim awariom. Zgodnie z najlepszymi praktykami w branży, każda usterka powinna być diagnozowana i usuwana natychmiastowo, aby uniknąć dalszych uszkodzeń oraz kosztownych przestojów. Warto również zaznaczyć, że ogólny stan wirnika i jego osprzętu powinien być systematycznie monitorowany na podstawie standardów, takich jak IEC 60034, które szczegółowo określają wymagania dotyczące silników elektrycznych.

Pytanie 12

Element oznaczony na przedstawionym schemacie symbolem Q21 pełni rolę

A. softstartera.

B. prostownika sterowanego.

C. pośredniego przemiennika częstotliwości.

D. prostownika niesterowanego.

Na tym schemacie łatwo się pomylić, bo Q21 wygląda jak jakiś przekształtnik mocy i faktycznie zawiera elementy półprzewodnikowe. Trzeba jednak zwrócić uwagę na to, jak jest włączony i do czego służy cały układ. Q21 znajduje się pomiędzy stycznikiem a silnikiem trójfazowym i ma zaciski opisane jako L1, L2, L3 oraz T1, T2, T3. To typowe oznaczenia dla urządzeń do łagodnego rozruchu silników, a nie dla prostowników. Prostownik sterowany kojarzy się z mostkiem tyrystorowym, który zamienia napięcie przemienne na stałe, zwykle z wyjściem opisanym jako „+” i „−” lub „Ud”, a nie z wyjściem trójfazowym na silnik. W tym układzie po Q21 nadal mamy silnik trójfazowy M1, więc nie ma sensu prostować napięcia do postaci stałej – silnik asynchroniczny potrzebuje napięcia przemiennego. Prostownik niesterowany, czyli klasyczny mostek diodowy, też by tu nie pasował, bo nie dawałby możliwości płynnego zwiększania napięcia w czasie rozruchu, a na schemacie wyraźnie zaznaczono elementy sterowane. Częsty błąd polega na tym, że jak ktoś zobaczy symbol z tyrystorami, od razu myśli „prostownik”, ale w napędach silnikowych te same elementy wykorzystuje się do regulacji wartości skutecznej napięcia. Z kolei pośredni przemiennik częstotliwości to zupełnie inna klasa urządzeń: zawiera najpierw prostownik (sterowany lub nie), potem obwód pośredni DC, często z kondensatorami, a dopiero na końcu falownik z tranzystorami IGBT. Na schemacie nie ma ani obwodu DC, ani żadnego członu falownikowego, więc nie jest to przemiennik częstotliwości. Moim zdaniem kluczowe jest tutaj spojrzenie na funkcję w układzie: Q21 ma tylko złagodzić rozruch i ewentualnie zatrzymanie silnika, bez zmiany częstotliwości i bez przechodzenia na napięcie stałe. To właśnie typowa rola softstartera, a mylenie go z prostownikiem wynika głównie z ogólnego podobieństwa symboli i braku analizy, co jest podłączone po stronie wyjściowej.

Pytanie 13

Jakim środkiem ochrony przeciwporażeniowej zapewnia się bezpieczeństwo przed dotykiem pośrednim?

A. Umieszczenia elementów z napięciem poza zasięgiem ręki

B. Izolowania części czynnych

C. Samoczynnego szybkiego wyłączenia napięcia

D. Instalowania osłon i barier

Odpowiedź "Samoczynnego szybkiego wyłączenia napięcia" jest prawidłowa, ponieważ stanowi kluczowy element zabezpieczeń w instalacjach elektrycznych, mający na celu ochronę przed dotykiem pośrednim. Dotyk pośredni występuje, gdy osoba styka się z przewodzącymi elementami, które nie są bezpośrednio pod napięciem, ale stają się naładowane wskutek awarii izolacji. Samoczynne szybkie wyłączenie napięcia zapewnia, że w momencie wykrycia nieprawidłowości, np. zwarcia z przewodem ziemnym, nastąpi automatyczne odcięcie zasilania w sposób najszybszy możliwy, minimalizując ryzyko porażenia. Praktyczne zastosowanie tej metody można zauważyć w systemach ochrony, takich jak wyłączniki różnicowoprądowe (RCD), które są zgodne z normami PN-EN 61008 i PN-EN 61009. Ich działanie opiera się na ciągłej kontroli prądu różnicowego i błyskawicznej reakcji na jego wzrost, co skutecznie chroni użytkowników przed skutkami porażenia prądem. Dodatkowo, szybkie wyłączenie napięcia należy do najlepszych praktyk w projektowaniu instalacji elektrycznych, co podkreślają różne wytyczne oraz normy ochrony przeciwporażeniowej.

Pytanie 14

Na wartość impedancji pętli zwarcia w systemie TN-C wpływ mają

A. liczba przewodów umieszczonych w korytkach

B. metoda ułożenia przewodów w instalacji

C. materiał izolacyjny przewodów

D. przekrój żył przewodów

Wartość impedancji pętli zwarcia w sieci TN-C jest kluczowym parametrem, który wpływa na bezpieczeństwo instalacji elektrycznej. Przekrój żył przewodów ma bezpośredni wpływ na oporność elektryczną i tym samym na impedancję pętli zwarcia. Im większy przekrój przewodów, tym mniejsza ich oporność, co prowadzi do niższej wartości impedancji pętli. To z kolei pozytywnie wpływa na czas zadziałania zabezpieczeń nadprądowych, co jest zgodne z wymaganiami normy PN-IEC 60364. W praktyce, odpowiednio dobrany przekrój przewodów zapewnia, że w przypadku zwarcia prąd zwarciowy będzie na tyle wysoki, aby zadziałały zabezpieczenia, minimalizując ryzyko uszkodzeń oraz pożaru. Właściwy dobór przekroju żył jest szczególnie ważny w instalacjach o dużym obciążeniu, gdzie niewłaściwe wartości impedancji mogą prowadzić do awarii systemu.

Pytanie 15

Przeglądu przeciwpożarowego wyłącznika prądu należy dokonywać w okresach ustalonych przez producenta, lecz nie rzadziej niż raz na

A. rok.

B. pięć lat.

C. trzy lata.

D. dwa lata.

Prawidłowa odpowiedź to „raz na rok”, bo przeciwpożarowy wyłącznik prądu jest elementem instalacji bezpieczeństwa pożarowego i z punktu widzenia przepisów oraz dobrej praktyki musi być regularnie sprawdzany. Producent może oczywiście w instrukcji zalecić nawet częstsze przeglądy, ale nie wolno schodzić poniżej minimum rocznego. Chodzi tu nie tylko o samo „kliknięcie” wyłącznika, ale o kontrolę całego toru zasilania, mechanizmu napędowego, obwodów sterowniczych, oznakowania, dostępności i poprawności zadziałania. W razie pożaru ten aparat ma jednym ruchem odłączyć zasilanie budynku (lub jego części), żeby ekipy ratownicze mogły bezpiecznie działać i żeby ograniczyć ryzyko porażenia, zwarć wtórnych czy podtrzymywania pożaru przez instalację elektryczną. Z mojego doświadczenia roczne przeglądy często wykrywają problemy typu: zapieczone mechanizmy, nadpalone styki, uszkodzone cewki, źle opisane przyciski, zablokowany dostęp (np. zastawione drzwi, zasłonięte kasety). W nowoczesnych obiektach przegląd łączy się też z testem integracji z systemem sygnalizacji pożaru, automatyką pożarową, wentylacją oddymiającą. Dobrą praktyką jest prowadzenie protokołów z tych przeglądów, ze zdjęciami i pomiarami, tak żeby w razie kontroli PSP lub UDT było jasne, że urządzenie jest eksploatowane zgodnie z instrukcją producenta i wymaganiami ochrony przeciwpożarowej. Regularny, coroczny przegląd po prostu znacząco zwiększa pewność, że w sytuacji krytycznej wyłącznik zadziała tak, jak powinien.

Pytanie 16

Na placu budowy budynku mieszkalnego należy wykonać i zabezpieczyć instalację elektryczną tymczasową. Który z symboli przedstawionych na rysunkach powinien być umieszczony na wyłączniku różnicowoprądowym wysokoczułym, aby ten był przystosowany do warunków środowiskowych?

A. D.

B. A.

C. C.

D. B.

Symbol przedstawiony na rysunku D. oznacza wyłącznik różnicowoprądowy wysokoczuły przystosowany do trudnych warunków atmosferycznych, takich jak niskie temperatury, które mogą występować na placu budowy. Wybór odpowiednich urządzeń elektrycznych do pracy w trudnych warunkach jest kluczowy dla bezpieczeństwa oraz niezawodności instalacji elektrycznej. Wyłączniki różnicowoprądowe są stosowane w celu ochrony przed porażeniem prądem elektrycznym oraz zabezpieczenia instalacji przed zwarciami. W przypadku niskich temperatur, które mogą wpływać na działanie urządzeń, niezwykle ważne jest, aby zastosować elementy przystosowane do takich warunków. W praktyce oznacza to, że wyłącznik ten powinien mieć odpowiednią klasę szczelności oraz odporność na działanie niskich temperatur, co zapewni jego sprawne działanie w trudnych warunkach budowlanych. Zgodnie z normami branżowymi, instalacje elektryczne na placach budowy muszą spełniać określone wymagania dotyczące bezpieczeństwa oraz dostosowania do lokalnych warunków atmosferycznych, co czyni symbol D. właściwym wyborem.

Pytanie 17

Którym z przewodów należy wykonać przyłącze napowietrzne budynku z sieci TN-C o napięciu 230/400 V?

A. Przewodem 4.

B. Przewodem 1.

C. Przewodem 2.

D. Przewodem 3.

Przewód numer 4 to dobry wybór do przyłącza napowietrznego w budynku z sieci TN-C o napięciu 230/400 V. Odpowiada on różnym istotnym wymaganiom, które są ważne dla takiej instalacji. Z tym przewodem nie ma obaw o warunki atmosferyczne, bo jest dobrze izolowany, zresztą muszą to być przewody, które poradzi sobie w deszczu, śniegu czy podczas wietrzenia. Przewód 4 jest wielożyłowy, co daje mu większą elastyczność i lepszą odporność na uszkodzenia. Poza tym, warto mieć na uwadze, że powinien on też być odporny na promieniowanie UV oraz zmiany temperatur, bo to ważne, żeby długo działał w trudnych warunkach. W standardach branżowych, jak PN-EN 50525, można znaleźć wymagania dotyczące takich przewodów oraz to, dlaczego wybór przewodu 4 jest sensowny. Dobrze jest też pamiętać, że odpowiedni wybór przewodów wpływa na bezpieczeństwo użytkowników i niezawodność całej instalacji elektrycznej.

Pytanie 18

Którego z przedstawionych urządzeń należy użyć do zabezpieczenia przed skutkami zmiany kolejności faz i zaniku napięcia fazowego w instalacji elektrycznej?

A. C.

B. A.

C. D.

D. B.

Urządzenie oznaczone literą B. to przekaźnik kontroli faz, który odgrywa kluczową rolę w zabezpieczaniu instalacji elektrycznych przed skutkami zmiany kolejności faz oraz zaniku napięcia w jednej z faz. W praktyce, przekaźniki te monitorują zarówno właściwą sekwencję faz, jak i poziom napięcia, co jest istotne dla ochrony urządzeń przed uszkodzeniem. Na przykład, w przypadku silników elektrycznych, nieprawidłowa kolejność faz może prowadzić do ich odwrócenia, co skutkuje ich uszkodzeniem. Wymagania normatywne, takie jak PN-EN 62061, podkreślają znaczenie stosowania przekaźników kontrolnych w systemach ochrony. Dlatego przekaźnik kontroli faz jest niezbędny w każdej instalacji, gdzie występują silniki trójfazowe lub inne krytyczne urządzenia, aby zapewnić ich prawidłowe działanie i wydłużyć ich żywotność.

Pytanie 19

Przy eksploatacji odbiornika, oznaczonego przedstawionym symbolem, przewód zasilający

A. nie musi mieć żyły PE.

B. musi mieć wtyczkę ze stykiem ochronnym.

C. powinien mieć żyłę PE.

D. musi mieć żyły ekranowane.

Odpowiedzi, które sugerują, że przewód zasilający musi mieć żyły ekranowane lub musi mieć żyłę PE, są nieprawidłowe, ponieważ w przypadku urządzeń klasy ochronności II nie ma takiej potrzeby. Koncepcje związane z koniecznością posiadania przewodu z żyłą PE wynikają z błędnego zrozumienia klasyfikacji sprzętu elektrycznego. Często mylnie zakłada się, że każde urządzenie elektryczne musi być uziemione dla zachowania bezpieczeństwa, jednak urządzenia klasy II są projektowane w sposób, który eliminuje ryzyko porażenia prądem elektrycznym bez potrzeby stosowania przewodu ochronnego. Pomocne może być przywołanie normy IEC 61140, która określa zasady ochrony przed porażeniem prądem elektrycznym. Zastosowanie żyły PE ma znaczenie głównie w urządzeniach klasy I, które nie są izolowane podwójnie i mogą stanowić ryzyko w przypadku awarii izolacji. Dlatego, stwierdzając, że przewód musi mieć żyłę PE, ignorujemy podstawowe zasady dotyczące klasyfikacji urządzeń i ich ochronności, co może prowadzić do nieprawidłowych praktyk w zakresie instalacji elektrycznych.

Pytanie 20

Który z poniższych rodzajów silników wyróżnia się najlepszą kontrolą prędkości obrotowej poprzez modyfikację wartości napięcia zasilającego?

A. Asynchroniczny pierścieniowy

B. Synchroniczny jawnobiegunowy

C. Prądu stałego

D. Asynchroniczny klatkowy

Silniki prądu stałego charakteryzują się doskonałą regulacją prędkości obrotowej, co czyni je idealnym wyborem w aplikacjach wymagających precyzyjnego sterowania. Dzięki prostocie zmiany napięcia zasilającego, można łatwo dostosować prędkość obrotową silnika do konkretnego zadania. Przykłady zastosowania obejmują napędy w robotyce, gdzie wymagana jest zmienna prędkość w zależności od zadań do wykonania, czy też w wentylatorach, gdzie regulacja obrotów wpływa na efektywność energetyczną. W przemyśle, silniki prądu stałego są wykorzystywane w maszynach takich jak dźwigi czy taśmociągi, gdzie precyzyjne zarządzanie prędkością jest kluczowe dla bezpieczeństwa i efektywności procesu. Dobre praktyki wskazują na wykorzystanie kontrolerów PWM (Pulse Width Modulation) do efektywnej regulacji napięcia oraz ograniczenia strat energii. Warto również zauważyć, że silniki te są bardziej odpowiednie do zadań, gdzie wymagana jest często zmiana kierunku obrotów, co również wpływa na ich popularność w różnorodnych aplikacjach.

Pytanie 21

Kto jest uprawniony do przeprowadzenia konserwacji silnika tokarki TUE-35 w zakładzie elektromechanicznym?

A. Każdy pracownik na pisemne zlecenie pracodawcy

B. Kierownik grupy mechaników

C. Operator tej maszyny

D. Osoba, która posiada odpowiednie przeszkolenie i uprawnienia

Odpowiedź, że konserwację silnika tokarki TUE-35 może przeprowadzić osoba przeszkolona i uprawniona, jest prawidłowa ze względu na konieczność przestrzegania standardów bezpieczeństwa oraz eksploatacji maszyn. W branży mechanicznej i elektromechanicznej, konserwacja urządzeń mechanicznych, takich jak tokarki, wymaga specjalistycznej wiedzy oraz umiejętności, które zdobywa się podczas szkoleń. Tylko wykwalifikowany personel ma odpowiednie kompetencje do zdiagnozowania potencjalnych problemów, dokonywania niezbędnych napraw oraz przeprowadzania regularnych przeglądów technicznych, co zapobiega dalszym uszkodzeniom maszyny. Przykładem może być sytuacja, w której nieprzeszkolona osoba próbuje wymienić uszczelnienia w silniku, co może prowadzić do jego awarii lub nawet zagrożenia dla zdrowia pracowników. Warto zauważyć, że w wielu zakładach przemysłowych obowiązują określone normy, takie jak ISO 9001, które wymagają, aby wszystkie prace konserwacyjne były przeprowadzane przez wykwalifikowany personel, co podkreśla znaczenie odpowiednich uprawnień.

Pytanie 22

Jaki jest główny powód stosowania bezpieczników w instalacjach elektrycznych?

A. Ochrona przed przeciążeniem i zwarciem

B. Zmniejszenie wartości napięcia w obwodach

C. Redukcja hałasu w instalacji

D. Poprawa jakości dostarczanej energii

Bezpieczniki to kluczowe elementy ochronne stosowane w instalacjach elektrycznych, mające na celu zapewnienie bezpieczeństwa całego systemu oraz osób z niego korzystających. Głównym powodem stosowania bezpieczników jest ochrona przed przeciążeniem i zwarciem. W przypadku przeciążenia lub zwarcia bezpiecznik przerywa przepływ prądu, co zapobiega uszkodzeniom przewodów, urządzeń i potencjalnie niebezpiecznym sytuacjom, takim jak pożary. Działa to na zasadzie automatycznego wyłączenia obwodu, kiedy przepływ prądu przekracza określoną wartość dopuszczalną. To nie tylko chroni instalację, ale również minimalizuje ryzyko dla użytkowników. Dzięki temu, bezpieczniki stanowią pierwszą linię obrony w systemach elektrycznych. Wiele standardów branżowych, takich jak normy PN-EN, podkreśla konieczność stosowania bezpieczników jako podstawowego elementu ochrony w instalacjach. W praktyce, stosowanie bezpieczników jest nie tylko wymogiem prawnym, ale również dobrą praktyką inżynierską zapewniającą długotrwałą i bezawaryjną pracę urządzeń elektrycznych.

Pytanie 23

Jakie metody zapewniają ochronę przed porażeniem w instalacji fotowoltaicznej na stronie prądu stałego w przypadku uszkodzenia?

A. wykonanie wszystkich elementów w II klasie ochronności

B. umieszczenie wszystkich komponentów na izolowanym podłożu

C. użycie automatycznego wyłączenia zasilania przez zastosowanie bezpieczników topikowych

D. użycie automatycznego wyłączenia zasilania poprzez wyłączniki nadprądowe

Wykonanie urządzeń w II klasie ochronności oznacza, że są one zaprojektowane w taki sposób, aby zapewnić odpowiedni poziom bezpieczeństwa użytkownikom. Urządzenia te mają dodatkowe izolacje oraz nie wymagają podłączenia do uziemienia, co jest kluczowe w instalacjach fotowoltaicznych, gdzie prąd stały może stanowić zagrożenie w przypadku awarii. Przykładem zastosowania tego rozwiązania może być montaż paneli słonecznych, w których zastosowane komponenty są certyfikowane jako spełniające normy II klasy ochronności. W przypadku uszkodzenia instalacji, takie urządzenia zminimalizują ryzyko porażenia prądem, ponieważ są one zaprojektowane tak, by nie dopuścić do wystąpienia niebezpiecznych napięć na obudowie. Dodatkowo, stosowanie urządzeń w II klasie ochronności jest zgodne z normami IEC 61140, które definiują wymagania dotyczące ochrony osób przed porażeniem elektrycznym, co potwierdza ich praktyczną wartość na etapie projektowania i wdrażania instalacji fotowoltaicznych.

Pytanie 24

Jakie wymagania muszą być spełnione podczas pomiaru rezystancji izolacyjnej w instalacji elektrycznej po wcześniejszym odłączeniu zasilania?

A. Wyłączone urządzenia z gniazd wtyczkowych, aktywne łączniki oświetleniowe, zamontowane źródła światła

B. Wyłączone urządzenia z gniazd wtyczkowych, aktywne łączniki oświetleniowe, usunięte źródła światła

C. Włączone urządzenia do gniazd wtyczkowych, aktywne łączniki oświetleniowe, zamontowane źródła światła

D. Włączone urządzenia do gniazd wtyczkowych, aktywne łączniki oświetleniowe, usunięte źródła światła

Prawidłowa odpowiedź wskazuje na konieczność wyłączenia odbiorników z gniazd wtyczkowych oraz wymontowania źródeł światła przed przystąpieniem do pomiaru rezystancji izolacji. To kluczowe kroki, które mają na celu zapewnienie bezpieczeństwa oraz dokładności pomiarów. W czasie testów rezystancji izolacji, włączenie odbiorników lub pozostawienie źródeł światła w obwodzie mogłoby prowadzić do błędnych wyników, które nie oddają rzeczywistego stanu izolacji. Przykładowo, podłączenie urządzeń może stworzyć drogę dla prądu, co zafałszuje pomiar rezystancji. W branży elektrycznej zaleca się, aby przed każdym pomiarem izolacji, upewnić się, że wszystkie urządzenia są odłączone, co jest zgodne z normą PN-EN 61557, która określa wymagania dotyczące pomiarów. Tylko w ten sposób można rzetelnie ocenić stan izolacji oraz wykryć ewentualne uszkodzenia, co jest kluczowe dla bezpieczeństwa użytkowników i integrności instalacji.

Pytanie 25

Na rysunku 1 przedstawiono schemat prostownika trójpulsowego w układzie podstawowym, na rysunku 2 przebiegi czasowe napięć fazowych zasilających ten prostownik oraz przebieg napięcia na obciążeniu rezystancyjnym Ud. Jaką modyfikację wprowadzono do układu prostownika, aby uzyskać kształt napięcia wyprostowanego Ud jak na rysunku?

A. Szeregowo z obciążeniem R dołączono kondensator o dużej pojemności.

B. Równolegle z obciążeniem R dołączono dławik o dużej indukcyjności.

C. Równolegle z obciążeniem R dołączono kondensator o dużej pojemności.

D. Szeregowo z obciążeniem R dołączono dławik o dużej indukcyjności.

Równoległe dołączenie kondensatora o dużej pojemności do obciążenia R w prostowniku trójpulsowym znacząco wpływa na wygładzenie kształtu napięcia wyjściowego Ud. Kondensator pełni rolę magazynu energii, co pozwala na zminimalizowanie wahań napięcia związanych z cyklem prostowania. W momencie, gdy napięcie na wyjściu przekracza średnią wartość, kondensator ładowany jest, a gdy napięcie spada, oddaje zgromadzoną energię, co skutkuje bardziej stabilnym przebiegiem napięcia. W praktyce, taki układ jest często wykorzystywany w zasilaczach, gdzie stabilność napięcia jest kluczowa dla poprawnej pracy podłączonych urządzeń. Dodatkowo, zastosowanie kondensatorów o dużej pojemności jest zgodne z dobrą praktyką w projektowaniu układów elektronicznych, ponieważ pomaga to w redukcji zakłóceń i poprawia jakość zasilania. Standardy branżowe wymagają często takich rozwiązań w aplikacjach, gdzie zasilanie musi być nieprzerwane i stabilne, co czyni tę modyfikację niezwykle istotną.

Pytanie 26

Jaka powinna być minimalna wartość znamionowego prądu wyłącznika nadprądowego chroniącego obwód zasilający jednofazowy piekarnik oporowy, aby przy napięciu 230 V mógł on pobierać moc elektryczną równą 2 kW?

A. 10 A

B. 13 A

C. 16 A

D. 20 A

Aby obliczyć minimalną wartość znamionowego prądu wyłącznika nadprądowego, należy zastosować wzór na moc elektryczną, który łączy moc (P), napięcie (U) oraz prąd (I). Wzór ten można przedstawić jako P = U * I. Z naszej sytuacji mamy moc 2 kW (2000 W) oraz napięcie 230 V. Przekształcając wzór, otrzymujemy I = P / U. Podstawiając wartości, otrzymujemy I = 2000 W / 230 V, co daje około 8,7 A. Jabłko z tej wartości, zgodnie z normami i zaleceniami stosuje się wyłączniki nadprądowe o wartościach znamionowych, które są standardowo dostępne w sklepach. Wyłączniki te są dostępne w wartościach 6 A, 10 A, 16 A, 20 A i wyższych. Zatem, aby zapewnić odpowiedni margines bezpieczeństwa oraz zgodność z przepisami, minimalna wartość wyłącznika powinna wynosić 10 A. Dobrym przykładem zastosowania tego wyłącznika jest jego użycie w domowych instalacjach elektrycznych, gdzie piekarniki oporowe są powszechnie używane. Wybór wyłącznika o wartości znamionowej 10 A chroni obwód przed przeciążeniem oraz awarią sprzętu.

Pytanie 27

Jakie powinno być maksymalne wskazanie amperomierza do pomiaru natężenia prądu w instalacji zasilanej napięciem 230/400 V o częstotliwości 50 Hz, zasilanej jednofazowym silnikiem elektrycznym o parametrach: P = 0,55 kW, n = 70%, cosφ = 0,96?

A. 2A

B. 4A

C. 1A

D. 3A

Aby poprawnie określić zakres pomiarowy amperomierza do pomiaru natężenia prądu w instalacji zasilanej napięciem 230/400 V, należy najpierw obliczyć prąd, jaki płynie przez jednofazowy silnik elektryczny o mocy 0,55 kW. Używając wzoru: I = P / (U * cosφ), gdzie I to natężenie prądu, P to moc (0,55 kW), U to napięcie (230 V), a cosφ to współczynnik mocy (0,96), obliczamy: I = 550 W / (230 V * 0,96) ≈ 2,5 A. Wartością, którą należy wziąć pod uwagę, jest również dodatkowy margines bezpieczeństwa dla amperomierza, co oznacza, że dobrze jest wybrać amperomierz o nieco większym zakresie pomiarowym. Dlatego odpowiedni zakres pomiarowy wynosi 4A, co pozwoli na komfortowe pomiary bez ryzyka uszkodzenia przy większych obciążeniach lub chwilowych przeciążeniach. Użycie amperomierza o odpowiednim zakresie to praktyka zgodna z zasadami bezpieczeństwa oraz normami branżowymi, co zapewnia rzetelność pomiarów i długowieczność urządzenia.

Pytanie 28

Jakie skutki przyniesie zmiana przewodów ADG 1,5 mm² na przewody DY 1,5 mm² w instalacji elektrycznej podtynkowej w budynku mieszkalnym?

A. Wzrost rezystancji pętli zwarcia

B. Obniżenie wytrzymałości mechanicznej przewodów

C. Wzrost obciążalności prądowej instalacji

D. Obniżenie napięcia roboczego

Wybór odpowiedzi dotyczącej zwiększenia rezystancji pętli zwarcia jest błędny, ponieważ nie uwzględnia podstawowych zasad dotyczących przewodnictwa elektrycznego. Przewody DY, w przeciwieństwie do ADG, mają lepsze parametry przewodzenia prądu, co automatycznie wiąże się z obniżeniem rezystancji. Wykorzystanie przewodów o niższej rezystancji jest kluczowe dla bezpieczeństwa instalacji, ponieważ zmniejsza ryzyko przegrzania oraz skutków zwarcia. Zwiększenie rezystancji pętli zwarcia mogłoby prowadzić do niepożądanych skutków, takich jak zbyt wysokie napięcia podczas zwarcia, co zagraża bezpieczeństwu użytkowników. Kolejnym błędnym rozumowaniem jest przekonanie, że zmiana na przewody DY zmniejsza wytrzymałość mechaniczną przewodów. W rzeczywistości przewody DY mają lepsze właściwości mechaniczne, co czyni je bardziej odpornymi na uszkodzenia, a tym samym zwiększa ich żywotność. Co więcej, obniżenie napięcia roboczego nie ma związku z rodzajem zastosowanych przewodów, ponieważ napięcie robocze zależy od projektowanych parametrów instalacji oraz używanych urządzeń. Właściwy dobór przewodów nie tylko poprawia parametry techniczne instalacji, ale także zwiększa jej bezpieczeństwo i niezawodność, co jest zgodne z obowiązującymi normami i standardami branżowymi.

Pytanie 29

Jaka jest podstawowa funkcja wyłącznika różnicowoprądowego?

A. Ochrona przed przeciążeniem obwodu

B. Regulacja napięcia wyjściowego

C. Przekształcenie prądu przemiennego na stały

D. Ochrona przed porażeniem poprzez wykrycie różnicy prądów w przewodach

Wyłącznik różnicowoprądowy jest kluczowym elementem systemów ochrony elektrycznej, którego głównym zadaniem jest zapobieganie porażeniom prądem elektrycznym. Działa on na zasadzie wykrywania różnicy pomiędzy prądem wpływającym a wypływającym z urządzenia lub instalacji. Jeśli taka różnica zostanie wykryta, oznacza to, że część prądu gdzieś 'ucieka', co może sugerować uszkodzenie izolacji lub kontakt prądu z osobą. W praktyce wyłącznik różnicowoprądowy automatycznie odłącza zasilanie w momencie wykrycia tego typu anomalii, minimalizując ryzyko porażenia. To urządzenie jest szeroko stosowane w instalacjach domowych i przemysłowych, zapewniając dodatkową warstwę ochrony w miejscach, gdzie mogą występować uszkodzenia izolacji lub wilgoć. Warto pamiętać, że nie zastępuje on standardowych zabezpieczeń nadprądowych, ale uzupełnia je, oferując ochronę przed skutkami niekontrolowanego przepływu prądu do ziemi. W kontekście bezpieczeństwa użytkownika wyłącznik różnicowoprądowy jest nieocenionym narzędziem, które powinno być standardem w każdej nowoczesnej instalacji elektrycznej.

Pytanie 30

Na podstawie wyników pomiarów przedstawionych w tabeli określ, który z obwodów nie spełnia warunków ochrony przeciwporażeniowej.

Obwód	Nazwa urządzenia elektrycznego	Zastosowane zabezpieczenie	Prąd wyłączalny z charakterystyki	Czas wyłączenia	Zmierzona impedancja	Prąd zwarcia obliczeniowy
Obwód	Nazwa urządzenia elektrycznego	Ib w A	Iw w A	T≤... w s	Zz w Ω	Izw w A
A.	gniazdo jednofazowe	B16	80	0,2	2,30	100,00
B.	gniazdo jednofazowe	B16	80	0,2	2,53	90,09
C.	gniazdo jednofazowe	B16	80	0,2	3,36	68,45
D.	gniazdo jednofazowe	B16	80	0,2	1,32	174,24

A. A.

B. C.

C. B.

D. D.

Wybór obwodu, który spełnia warunki ochrony przeciwporażeniowej, wymaga zrozumienia kilku kluczowych zasad i norm stosowanych w branży elektrycznej. Często mylone są różne wartości prądów, co prowadzi do nieprawidłowych wniosków o bezpieczeństwie obwodów. W przypadku, gdy obwód A, B lub D zostałby wybrany, można zauważyć, że prąd różnicowy dla tych obwodów mógłby znajdować się w odpowiednich granicach, co oznaczałoby, że zabezpieczenie różnicowe działa zgodnie z wymaganiami. Często popełnianym błędem jest zrozumienie, że wszystkie obwody muszą mieć prąd różnicowy wyższy niż prąd wyzwalający. W rzeczywistości, ważne jest, aby te wartości były odpowiednio dostosowane do specyfiki danego obwodu i jego zastosowania. Dodatkowo, w kontekście ochrony przeciwporażeniowej, kluczowe jest, aby zrozumieć różnicę między prądem różnicowym a prądem wyzwalającym. Wybór obwodu, który nie wykazuje rzetelnych wartości, może prowadzić do nieodpowiednich zabezpieczeń oraz stwarzać ryzyko niebezpiecznych sytuacji. Aby uniknąć takich błędów, istotne jest zasięgnięcie wiedzy na temat standardów, takich jak IEC oraz zapoznanie się z najlepszymi praktykami branżowymi w zakresie projektowania obwodów elektrycznych.

Pytanie 31

Jakie czynności związane z użytkowaniem urządzeń elektrycznych są obowiązkiem personelu odpowiedzialnego za te urządzenia?

A. Zarządzanie czasem pracy

B. Przeglądy wymagające demontażu

C. Oględziny wymagające demontażu

D. Włączanie i wyłączanie

Optymalizacja czasu pracy, przeglądy wymagające demontażu oraz oględziny wymagające demontażu nie są bezpośrednio związane z codziennymi zadaniami pracowników obsługi urządzeń elektrycznych. W kontekście pierwszej z wymienionych odpowiedzi, choć optymalizacja czasu pracy jest istotna w zarządzaniu procesami, nie jest to czynność, którą wykonują pracownicy obsługi bezpośrednio przy samym urządzeniu. Optymalizacja raczej odnosi się do analizy wydajności i strategii operacyjnych, które są podejmowane na poziomie zarządzania, a nie w codziennym użytkowaniu maszyn. W przypadku przeglądów i oględzin wymagających demontażu, są to skomplikowane zadania, które zazwyczaj są realizowane przez wyspecjalizowanych techników lub inżynierów, a nie pracowników zajmujących się obsługą. Obejmuje to takie czynności jak demontaż elementów maszyny w celu przeprowadzenia szczegółowych inspekcji, co wymaga zaawansowanej wiedzy technicznej oraz odpowiednich uprawnień. W praktyce, takie operacje powinny być zgodne z zaleceniami producenta i standardami bezpieczeństwa, aby zminimalizować ryzyko awarii lub uszkodzeń. Powszechnym błędem jest mylenie prac rutynowych związanych z obsługą z bardziej skomplikowanymi zadaniami konserwacyjnymi, co może prowadzić do niewłaściwego przypisania obowiązków oraz z potencjalnymi zagrożeniami dla bezpieczeństwa operacji. W związku z tym, kluczowe jest zachowanie jasnego podziału obowiązków i odpowiedzialności między różnymi poziomami personelu w zakładzie.

Pytanie 32

Który z opisów dotyczy prawidłowego sposobu wymiany uszkodzonego łożyska tocznego w silniku elektrycznym?

A. Demontaż uszkodzonego łożyska za pomocą młotka i montaż nowego za pomocą prasy i tulei o średnicy dopasowanej do wewnętrznego pierścienia łożyska.

B. Demontaż uszkodzonego łożyska za pomocą ściągacza i montaż nowego za pomocą prasy i tulei o średnicy dopasowanej do wewnętrznego pierścienia łożyska.

C. Demontaż uszkodzonego łożyska za pomocą młotka i montaż nowego za pomocą tulei o średnicy dopasowanej do zewnętrznego pierścienia łożyska.

D. Demontaż uszkodzonego łożyska za pomocą ściągacza i montaż nowego za pomocą tulei o średnicy dopasowanej do zewnętrznego pierścienia łożyska.

Prawidłowa odpowiedź opisuje dokładnie taki sposób wymiany łożyska, jaki jest zalecany w praktyce warsztatowej i w instrukcjach producentów silników oraz łożysk. Uszkodzone łożysko w silniku elektrycznym powinno się demontować za pomocą odpowiedniego ściągacza, a nie młotkiem. Ściągacz pozwala równomiernie wywierać siłę na pierścień łożyska, dzięki czemu nie obciąża się nadmiernie wału ani obudowy. Wał silnika jest elementem precyzyjnym, często hartowanym i szlifowanym, więc każde uderzenie może spowodować mikropęknięcia, skrzywienie lub zadzior, który potem utrudni montaż nowego łożyska i pogorszy współosiowość. Z mojego doświadczenia wynika, że raz „dobity” młotkiem wał potem potrafi mścić się wibracjami przez lata. Przy montażu nowego łożyska kluczowe jest, gdzie jest pasowanie ciasne. W silniku elektrycznym najczęściej ciasne pasowanie jest na wale, czyli na wewnętrznym pierścieniu łożyska. Dlatego siłę montażu należy przekazywać właśnie na ten pierścień, stosując prasę i tuleję o średnicy dopasowanej do wewnętrznego pierścienia. Jeśli będziemy naciskać na pierścień zewnętrzny, a ciasno siedzi pierścień wewnętrzny, to obciążamy elementy toczne (kulki, wałeczki) i bieżnie w sposób zupełnie nienaturalny. Może to prowadzić do mikrozgnieceń, tzw. brinellowania, i łożysko będzie od nowości uszkodzone, choć na pierwszy rzut oka wygląda ok. Dobra praktyka mówi: demontaż – kontrolowany, równomierny, bez udarów; montaż – powolny, osiowy nacisk, bez przegrzewania i bez przechodzenia siły przez elementy toczne. Profesjonalne warsztaty używają prasy hydraulicznej lub mechanicznej, zestawów tulei montażowych i często też nagrzewnic indukcyjnych do łożysk, żeby jeszcze bardziej ograniczyć siłę potrzebną do osadzenia. W małych silnikach w zakładach utrzymania ruchu standardem jest właśnie ściągacz przy demontażu i prasa z odpowiednią tuleją przy montażu. W praktyce, przy wymianie łożysk w silnikach wentylatorów, pomp, sprężarek itp., stosowanie tej metody znacząco wydłuża żywotność nowych łożysk i zmniejsza ryzyko reklamacji. Dodatkowo warto pamiętać o dokładnym oczyszczeniu czopa wału, sprawdzeniu luzu w gnieździe łożyskowym i zachowaniu czystości – łożyska nie lubią pyłu ani opiłków. Takie podejście jest zgodne z zaleceniami producentów łożysk (SKF, FAG, NSK i inni) oraz z typowymi procedurami serwisowymi dla maszyn elektrycznych.

Pytanie 33

Który środek ochrony przeciwporażeniowej przy uszkodzeniu zastosowano w układzie przedstawionym na rysunku?

A. Samoczynne wyłączenie zasilania.

B. Wyłącznik różnicowoprądowy.

C. Separację odbiornika.

D. Połączenie wyrównawcze.

Samoczynne wyłączenie zasilania jest kluczowym środkiem ochrony przeciwporażeniowej stosowanym w układach zasilania elektrycznego. W przypadku wystąpienia uszkodzenia, takiego jak zwarcie między żyłami lub do ziemi, system automatycznie odłącza zasilanie, co skutecznie minimalizuje ryzyko porażenia prądem. Ten mechanizm opiera się na zasadzie działania zabezpieczeń nadprądowych, które reagują na wzrost prądu powyżej ustalonej wartości progowej. W przypadku trójfazowych układów z przewodami ochronnymi PEN, samoczynne wyłączenie zasilania jest szczególnie ważne, ponieważ pozwala na szybkie wyłączenie całego obwodu, co zapobiega dalszym uszkodzeniom instalacji i ochronie osób korzystających z urządzeń elektrycznych. Przykładem zastosowania tej metody może być instalacja elektryczna w budynkach mieszkalnych, gdzie zastosowanie wyłączników nadprądowych i różnicowoprądowych zapewnia wysoki poziom bezpieczeństwa. W normach, takich jak PN-IEC 60364, podkreśla się znaczenie tej metody w kontekście ochrony ludzi przed skutkami porażenia prądem elektrycznym, a także ochrony mienia.

Pytanie 34

Kontrole instalacji elektrycznej w obiektach użyteczności publicznej powinny być przeprowadzane nie rzadziej niż co

A. 4 lata

B. 5 lat

C. 2 lata

D. 3 lata

Przeglądy instalacji elektrycznej w budynkach użyteczności publicznej powinny być przeprowadzane nie rzadziej niż co 5 lat, co jest zgodne z przepisami oraz normami zawartymi w Polskich Normach (PN). Regularne przeglądy mają na celu zapewnienie bezpieczeństwa użytkowników obiektów oraz zachowanie sprawności technicznej instalacji. W trakcie przeglądów dokonuje się oceny stanu technicznego instalacji, co pozwala na wczesne wykrycie ewentualnych usterek czy nieprawidłowości, które mogłyby prowadzić do niebezpiecznych sytuacji, takich jak pożar czy porażenie prądem. Przykładowo, w obiektach takich jak szkoły czy szpitale, gdzie bezpieczeństwo jest kluczowe, regularne przeglądy są niezbędne, aby spełniać wymogi prawa oraz zapewnić komfort i bezpieczeństwo ich użytkowników. Pamiętajmy, że odpowiedzialność za przeprowadzanie tych przeglądów spoczywa na właścicielu obiektu, który powinien współpracować z wyspecjalizowanymi firmami elektrycznymi, aby mieć pewność, że prace są prowadzone zgodnie z aktualnymi normami i najlepszymi praktykami.

Pytanie 35

Jak zastosowanie w instalacji puszek rozgałęźnych o stopniu ochrony IP 43 zamiast wymaganych w projekcie o stopniu ochrony IP44 wpłynie na jej jakość?

A. Poprawi się klasa izolacji.

B. Zmniejszy się odporność na wilgoć.

C. Zmniejszy się odporność na pył.

D. Poprawi się klasa ochrony.

Stwierdzenie, że wybór puszek IP 43 zamiast IP 44 poprawia ochronność, to poważny błąd. Odpowiedzi mówiące o poprawie ochronności są mylące. IP 43 ma gorszą klasę ochronności niż IP 44, więc rzeczywiście bardziej naraża nas na wilgoć i pył. IP 44 lepiej chroni przed wnikaniem ciał stałych i cieczy, co jest mega ważne, zwłaszcza w instalacjach elektrycznych, które mogą być na ciężkich warunkach atmosferycznych. Jeśli zmienisz z IP 44 na IP 43, to twoja instalacja będzie bardziej narażona na uszkodzenia, a to się nie opłaca. To jakby nie zabezpieczać dobrego sprzętu elektronicznego – nie ma sensu. A jeszcze musisz pamiętać, że klasa izolacji to coś innego i nie jest to związane z klasą ochrony IP. Użycie puszek o niższej ochronie może prowadzić do kłopotów, jak awarie elektryczne, a to zagraża bezpieczeństwu ludzi korzystających z tych instalacji. Dlatego warto dobrze dobierać komponenty, żeby zachować standardy bezpieczeństwa.

Pytanie 36

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 37

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 38

Które z wymienionych czynności przy instalacjach elektrycznych do 1 kV wymagają wydania polecenia?

A. Codzienne, określone w instrukcji eksploatacji.

B. Związane z ratowaniem zdrowia i życia ludzkiego.

C. Związane z ratowaniem urządzeń przed zniszczeniem.

D. Okresowe, określone w planie przeglądów.

Poprawnie wskazana odpowiedź odnosi się do bardzo konkretnego wymagania eksploatacyjnego: przy instalacjach elektrycznych do 1 kV polecenia pisemne (albo formalnie udzielone polecenia ustne zgodnie z procedurą zakładową) dotyczą przede wszystkim prac okresowych, zaplanowanych w harmonogramie przeglądów i konserwacji. Chodzi o roboty, które nie są rutynową, codzienną obsługą, tylko ingerują w stan instalacji – np. przeglądy rozdzielnic, sprawdzanie połączeń śrubowych, czyszczenie torów prądowych, wymiana zabezpieczeń, próby funkcjonalne urządzeń zabezpieczeniowych. Tego typu czynności powinny być objęte planem przeglądów, a każde wykonanie takiego przeglądu powinno mieć podstawę w postaci polecenia, najlepiej na piśmie. Wynika to zarówno z zasad BHP, jak i z ogólnych wymagań wynikających z przepisów eksploatacji urządzeń energetycznych (w praktyce zakłady opierają się na rozporządzeniach dotyczących eksploatacji urządzeń, instalacji i sieci oraz na instrukcjach organizacji bezpiecznej pracy). Dobrą praktyką jest, żeby takie polecenie precyzowało zakres prac, miejsce, czas, skład zespołu, środki ochrony indywidualnej, sposób wyłączenia i zabezpieczenia obwodów, a także sposób sprawdzenia braku napięcia i uziemienia. W realnych warunkach zakładowych wygląda to tak, że np. raz do roku wykonuje się przegląd instalacji oświetleniowej w hali produkcyjnej: kierownik wydaje polecenie, wyznacza osobę odpowiedzialną, a ekipa pracuje według tego dokumentu, ma jasno określone, co może robić, a czego nie. Moim zdaniem bez takiego sformalizowania szybko robi się bałagan, trudno potem udowodnić, kto co zrobił, kiedy i na jakich warunkach. Dodatkowo polecenia przy pracach okresowych pozwalają prześledzić historię eksploatacji instalacji, co jest bardzo przydatne przy awariach, audytach albo odbiorach UDT czy wewnętrznych kontrolach BHP. To wszystko razem powoduje, że właśnie prace okresowe, ujęte w planie przeglądów, wymagają formalnego wydania polecenia i są podstawowym elementem bezpiecznej eksploatacji instalacji do 1 kV.

Pytanie 39

Które z wymienionych czynności nie należą do zadań eksploatacyjnych pracowników obsługujących urządzenia elektryczne?

A. Dokonywanie oględzin wymagających demontażu.

B. Wykonywanie przeglądów niewymagających demontażu.

C. Uruchamianie i zatrzymywanie urządzeń.

D. Nadzorowanie urządzeń w czasie pracy.

W tego typu pytaniach łatwo pomylić zwykłe czynności obsługowe z pracami bardziej zaawansowanymi, które wymagają już demontażu elementów urządzenia. W praktyce eksploatacji maszyn i urządzeń elektrycznych przyjmuje się, że pracownik obsługi ma prawo i obowiązek nadzorować urządzenie w czasie pracy, czyli obserwować wskaźniki, nasłuchiwać nietypowych odgłosów, sprawdzać, czy nie ma wycieków, przegrzewania, iskrzenia. To klasyczna eksploatacja, bez wchodzenia do wnętrza urządzenia. Tak samo uruchamianie i zatrzymywanie urządzeń, zgodnie z instrukcją producenta i procedurami zakładowymi, to absolutnie podstawowe zadanie obsługi. Operator musi umieć bezpiecznie włączyć i wyłączyć napęd, linię technologiczną czy rozdzielnicę sterowniczą, często w sytuacjach awaryjnych. Trudno byłoby uznać, że to nie jest jego zadanie – to przecież sedno pracy na stanowisku obsługowym. Podobnie przeglądy niewymagające demontażu, oparte na oględzinach zewnętrznych, kontroli stanu przewodów dostępnych z zewnątrz, sprawdzeniu czystości, oznaczeń czy kompletności osłon, zalicza się do lżejszych czynności eksploatacyjnych. Takie przeglądy można wykonywać przy zachowaniu podstawowych zasad bezpieczeństwa, często nawet bez wyłączania całej instalacji, o ile nie narusza się stref niebezpiecznych. Błąd myślowy często polega na tym, że wszystko wrzuca się do jednego worka pod hasłem „oględziny” albo „przegląd”. Tymczasem kluczowe jest słowo „wymagających demontażu”. Jeżeli trzeba coś rozebrać, zdjąć osłonę, odkręcić pokrywę rozdzielnicy, zbliżyć się do części czynnych, to nie jest już zwykła obsługa, tylko praca serwisowa lub remontowa. Takie działania są obwarowane dodatkowymi wymaganiami: wyłączenie i zabezpieczenie przed przypadkowym załączeniem, sprawdzenie braku napięcia, uziemienie, stosowanie środków ochrony indywidualnej i posiadanie odpowiednich uprawnień. Dlatego właśnie to oględziny wymagające demontażu nie należą do typowych zadań eksploatacyjnych zwykłego pracownika obsługującego urządzenia elektryczne.

Pytanie 40

Przed rozpoczęciem wymiany uszkodzonych części instalacji elektrycznej do 1 kV, należy najpierw odłączyć napięcie, a następnie stosować się do zasad bezpieczeństwa w poniższej kolejności:

A. potwierdzić brak napięcia, uziemić instalację elektryczną, zabezpieczyć przed ponownym załączeniem

B. zabezpieczyć przed ponownym załączeniem, uziemić instalację elektryczną, potwierdzić brak napięcia

C. potwierdzić brak napięcia, zabezpieczyć przed ponownym załączeniem, uziemić instalację elektryczną

D. zabezpieczyć przed ponownym załączeniem, potwierdzić brak napięcia, uziemić instalację elektryczną

Zrozumienie procedur bezpieczeństwa przed pracami przy instalacjach elektrycznych jest kluczowe dla uniknięcia niebezpieczeństw. W sytuacji, gdy najpierw potwierdzamy brak napięcia lub uziemiamy instalację przed zabezpieczeniem jej przed powtórnym załączeniem, narażamy się na poważne ryzyko. Potwierdzenie braku napięcia jest ważnym krokiem, ale jego wcześniejsze wykonanie bez odpowiednich zabezpieczeń może prowadzić do sytuacji, w której instalacja zostanie przypadkowo załączona podczas wykonywania prac. Z tego powodu, nie jest wystarczające jedynie potwierdzenie braku napięcia, ponieważ w tym momencie pracujący elektryk może być narażony na kontakt z energią elektryczną. Uziemienie systemu elektrycznego przed zabezpieczeniem przed załączeniem również nie jest właściwą praktyką; uziemienie powinno być ostatnim krokiem, aby zapewnić, że wszelkie ewentualne pozostałe ładunki są odprowadzone, ale nie przed podjęciem odpowiednich środków ostrożności. Kluczowe jest, aby zawsze najpierw zastosować blokady, które fizycznie uniemożliwiają włączenie zasilania, a następnie upewnić się o braku napięcia, co pozwala na bezpieczne przeprowadzenie dalszych działań. Tego rodzaju zaniedbanie w przestrzeganiu kolejności działań może prowadzić do tragicznych wypadków oraz poważnych konsekwencji zdrowotnych dla osób wykonujących prace w instalacjach elektrycznych.

Rozpocznij nowy egzamin

Powrót do strony głównej
