Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 10 maja 2026 09:30
Data zakończenia: 10 maja 2026 09:52

Egzamin zdany!

Wynik: 27/40 punktów (67,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Założenie opaski uziemiającej na nadgarstek jest niezbędne przed rozpoczęciem wymiany

A. procesora w komputerze PC

B. bezpiecznika topikowego w zasilaczu

C. rozgałęźnika sygnału w sieci telewizji kablowej

D. sygnalizatora akustycznego w systemie alarmowym

Założenie opaski uziemiającej na rękę przed wymianą procesora w komputerze PC jest kluczowym krokiem w celu zapewnienia bezpieczeństwa oraz ochrony delikatnych komponentów. Uziemienie ma na celu zminimalizowanie ryzyka wystąpienia wyładowań elektrostatycznych (ESD), które mogą uszkodzić wrażliwe obwody elektroniczne procesora. Procesory są szczególnie wrażliwe na takie zjawiska, a ich uszkodzenia mogą prowadzić do poważnych problemów z funkcjonowaniem systemu komputerowego. Zgodnie z najlepszymi praktykami w zakresie serwisowania sprzętu, zawsze należy stosować środki ochrony elektrostatycznej, takie jak opaski uziemiające, maty antyelektrostatyczne oraz unikać dotykania styków procesora. Przykładem może być sytuacja, w której użytkownik wymienia procesor w swoim komputerze stacjonarnym; przy użyciu opaski uziemiającej zapewnia sobie i sprzętowi maksymalne bezpieczeństwo, co jest zgodne z normami IEC 61340-5-1 dotyczącymi ochrony przed ESD.

Pytanie 2

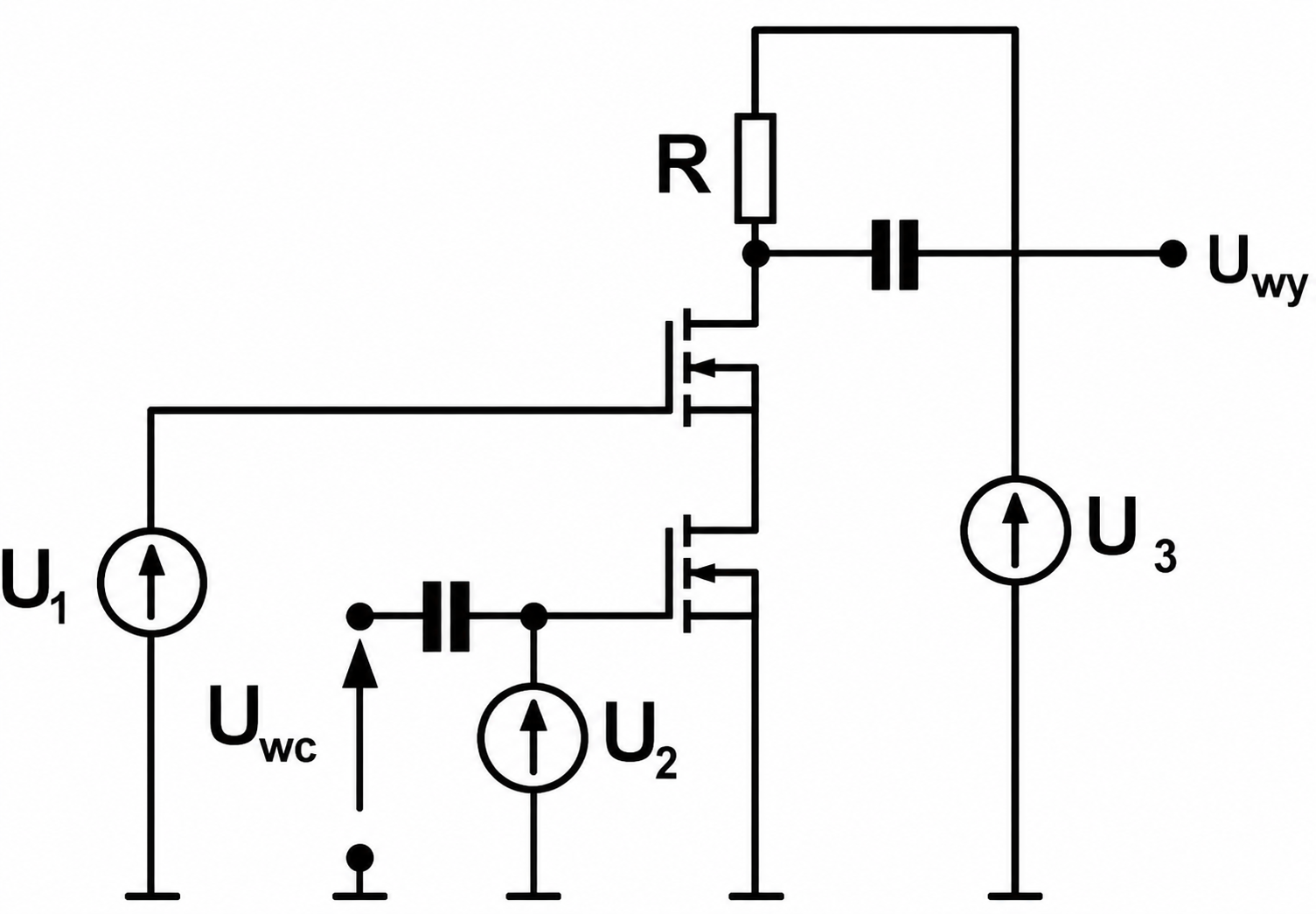

W jakim układzie pracuje dwustopniowy wzmacniacz, którego schemat przedstawiono na rysunku?

A. Bootstrap.

B. Kaskody.

C. Darlingtona.

D. Kaskady.

Wybór odpowiedzi, która nie jest układem kaskody, wynika często z niepełnego zrozumienia zasad działania wzmacniaczy oraz ich konfiguracji. Na przykład, układ bootstrap wykorzystuje kondensatory do zwiększenia wzmocnienia, co jest inną techniką niż kaskoda, która skupia się na połączeniu tranzystorów w celu zwiększenia wydajności. Z kolei kaskady to układy, w których tranzystory są połączone w celu uzyskania większego wzmocnienia, ale niekoniecznie zapewniają one wysoką impedancję wejściową. Układ Darlingtona, z drugiej strony, łączy dwa tranzystory w sposób, który zapewnia bardzo wysokie wzmocnienie prądowe, ale może nie oferować tych samych korzyści związanych z impedancją, co konfiguracja kaskody. Typowe błędy myślowe, które prowadzą do błędnych wyborów, obejmują mylenie różnych architektur wzmacniaczy oraz ignorowanie ich specyficznych właściwości. Każda z tych konfiguracji ma swoje unikalne miejsce w elektronice, a ich zrozumienie jest kluczowe dla projektowania efektywnych układów elektronicznych. Zrozumienie różnic między tymi układami jest niezbędne, aby skutecznie wykorzystywać je w praktycznych aplikacjach.

Pytanie 3

Jakie znaczenie ma oznaczenie CE umieszczone w dokumentacji technicznej produktu?

A. To oznacza, że producent zadeklarował, iż oznakowany wyrób powstał w krajach Europy Środkowej (ang. CE - Central Europe)

B. To oznacza, że wyrób uzyskał zgodę na użytkowanie w krajach Europy Środkowej (ang. CE - Central Europe)

C. To sugeruje, że wyrób został tymczasowo dopuszczony do użytku (CE - Czasowa Eksploatacja)

D. To jest deklaracją producenta, że wyrób spełnia normy opisane w odpowiednich dyrektywach Unii Europejskiej dotyczących kwestii związanych w szczególności z bezpieczeństwem użytkowania

Podane odpowiedzi sugerują różne nieprawidłowe interpretacje oznaczenia CE, które mogą prowadzić do mylnych wniosków dotyczących jego znaczenia. Pierwsza z nich wskazuje, że CE oznacza Central Europe, co jest całkowicie błędne. Oznaczenie CE nie jest związane z geograficznym pochodzeniem produktu, lecz z jego zgodnością z unijnymi standardami. Podobnie, stwierdzenie, że CE oznacza czasowe dopuszczenie do eksploatacji, ignoruje istotę tego symbolu, który jest traktowany jako trwałe potwierdzenie spełnienia wymogów prawnych. Oznaczenie CE jest związane z formalnym procesem oceny zgodności, który wymaga szczegółowych testów i certyfikacji. Dodatkowo, twierdzenie, że oznaczenie to odnosi się jedynie do krajów Europy Środkowej, jest również mylne, ponieważ CE jest uznawane w całej Unii Europejskiej oraz w krajach EFTA. Zrozumienie znaczenia oznaczenia CE jest kluczowe dla każdego producenta w celu zapewnienia bezpieczeństwa produktów oraz ich legalnego wprowadzenia na rynek, a także dla konsumentów, którzy powinni być świadomi, co oznacza to oznaczenie w kontekście jakości i bezpieczeństwa produktów, które nabywają.

Pytanie 4

Jaki układ pracy wzmacniacza przedstawiono na schemacie?

A. Całkujący.

B. Różniczkujący.

C. Nieodwracający.

D. Sumujący.

Wybór odpowiedzi, która wskazuje na układ całkujący, różniczkujący lub sumujący, wskazuje na zrozumienie, które nie uwzględnia podstawowych zasad działania wzmacniaczy operacyjnych. Układ całkujący, znany z przetwarzania sygnałów, jest zaprojektowany do generowania sygnału wyjściowego proporcjonalnego do całki sygnału wejściowego w czasie. Taki układ charakteryzuje się podłączeniem kondensatora do wejścia odwracającego, co wpływa na zmianę fazy sygnału i nie jest zgodne z zakresem funkcji wzmacniacza nieodwracającego. Różniczkujący układ, z kolei, umożliwia generowanie sygnału wyjściowego proporcjonalnego do pochodnej sygnału wejściowego, co również prowadzi do zmian fazy i nie zachowuje oryginalnego sygnału. Z kolei układ sumujący, który łączy wiele sygnałów wejściowych w jeden sygnał wyjściowy, nie ma zastosowania w kontekście wzmacniacza nieodwracającego, gdzie istotne jest wzmocnienie jednego sygnału bez zmian jego fazy. Niezrozumienie różnicy między tymi układami jest powszechnym błędem w nauce o elektronice, co może prowadzić do niewłaściwego projektowania obwodów i ich zastosowań w praktyce. Kluczowym aspektem, który należy uwzględnić, jest to, że odpowiedni wybór układu wpływa na funkcjonalność całego systemu, a brak znajomości specyfiki tych układów może prowadzić do nieefektywnych rozwiązań w projektowaniu elektronicznym.

Pytanie 5

Złącze SCART, używane do przesyłania sygnałów AV, przedstawia fotografia

A. A.

B. D.

C. C.

D. B.

Zrozumienie różnicy między różnymi rodzajami złączy AV jest kluczowe w kontekście technologii przesyłania sygnałów audio-wideo. Wybór odpowiedzi, która nie odnosi się do złącza SCART, może być wynikiem pomylenia jego charakterystycznych cech z innymi typami złączy. Na przykład, HDMI, które jest reprezentowane przez odpowiedź A, jest nowoczesnym rozwiązaniem, które przesyła zarówno sygnał wideo, jak i audio w bardzo wysokiej jakości, ale ma zupełnie inny kształt oraz zastosowanie. HDMI nie jest kompatybilne ze starszym sprzętem, który korzysta z SCART, co może wprowadzać w błąd w przypadku urządzeń, które nie oferują wymiany złączy. Z kolei S-Video, wskazywane przez odpowiedź B, jest połączeniem, które przesyła sygnał wideo w wyższej jakości niż standardowe złącza composite, ale nie obsługuje sygnału audio, co ogranicza jego funkcjonalność, w przeciwieństwie do SCART. DVI, które przedstawia odpowiedź C, jest używane głównie w monitorach komputerowych i nie obsługuje sygnału audio, co czyni je nieodpowiednim do przesyłania sygnałów AV w typowych zastosowaniach domowych. Pomylenie tych złączy może prowadzić do nieefektywnego podłączania sprzętu lub zrozumienia ich funkcji w niewłaściwy sposób, co jest typowym błędem w ocenie technicznych aspektów sprzętu AV. Zrozumienie, jak każde z tych złączy działa i jakie ma zastosowanie w różnych kontekstach, jest kluczowe dla efektywnego wykorzystania technologii audio-wideo w codziennym życiu.

Pytanie 6

Przedstawiony na rysunku sposób podłączenia komputerów nazywany jest topologią

A. gwiazdy.

B. siatki.

C. pierścienia.

D. magistrali.

Topologia pierścienia, znana również jako ring topology, jest strukturą, w której każdy komputer (węzeł) jest połączony z dwoma innymi, tworząc zamknięty cykl. Taka konfiguracja pozwala na przesyłanie danych w jednym kierunku lub w obu, co może zwiększać efektywność transmisji. W przypadku awarii jednego z węzłów, może to jednak prowadzić do przerwania całej komunikacji w sieci, co jest jednym z głównych ograniczeń tej topologii. Topologia pierścienia znajduje zastosowanie w sieciach lokalnych, takich jak Token Ring, które były popularne w latach 80. i 90. XX wieku. Dodatkowo, w nowoczesnych rozwiązaniach, takich jak Ethernet, stosuje się podobne zasady przy projektowaniu sieci, przy czym jednak wprowadza się mechanizmy zabezpieczające, aby zminimalizować ryzyko awarii. Z tego powodu, zrozumienie topologii pierścienia jest kluczowe w kontekście projektowania i zarządzania sieciami komputerowymi, co jest zgodne z najlepszymi praktykami inżynieryjnymi w tej dziedzinie.

Pytanie 7

Skrót DVB-T odnosi się do telewizji w formacie cyfrowym

A. satelitarnej

B. kablowej

C. przemysłowej

D. naziemnej

DVB-T, czyli Digital Video Broadcasting - Terrestrial, to tak naprawdę standard, który pozwala nam na odbiór telewizji cyfrowej przez nadajniki na ziemi. Nie trzeba tu kombinować z żadnymi satelitami czy kablówkami. W praktyce oznacza to, że możesz cieszyć się różnymi kanałami w fajnej jakości, bez dodatkowych opłat za usługi kablowe. W Polsce ten standard jest dość popularny i daje nam dostęp do zarówno publicznych, jak i komercyjnych programów. Co więcej, mamy też DVB-T2, który wprowadza jeszcze lepszą jakość obrazu, a nawet 4K. Fajnie, że teraz możemy mieć lepsze wrażenia wizualne, a nie musi to wiązać się z dużymi wydatkami. Również w innych krajach korzystają z DVB-T, co pokazuje, że ten standard działa i ludzie go lubią. Aha, warto dodać, że DVB-T pozwala też na przesyłanie różnych ciekawych dodatków, jak interaktywne dane czy EPG (Electronic Program Guide).

Pytanie 8

Jednokanałowy oscyloskop analogowy pozwala na pomiar

A. czasów narastania i opadania impulsów

B. bitowej stopy błędów

C. przesunięcia fazy między dwoma sygnałami sinusoidalnymi

D. współczynnika zniekształceń nieliniowych

Analogowy oscyloskop jednokanałowy to naprawdę fajne narzędzie do zrozumienia, jak zachowują się sygnały elektryczne w czasie. Jednym z jego głównych zastosowań jest pomiar czasów narastania i opadania impulsów, co jest mega ważne, gdy analizujemy sygnały cyfrowe i analogowe. Te czasy mają duży wpływ na to, jak dobrze przesyłamy informacje i jakie są właściwości całych systemów elektronicznych. Moim zdaniem, ocenianie tych czasów pomaga zobaczyć, jak układy reagują na zmiany w sygnale, co jest szczególnie istotne, kiedy projektujemy systemy cyfrowe. W telekomunikacji na przykład, czas narastania jest kluczowy, bo jeśli jest za długi, to sygnał może się zniekształcić, a to może prowadzić do błędów w transmisji. Dodatkowo, normy jak IEC 61000-4-2 pokazują, jak ważne jest mierzenie tych czasów, gdy testujemy urządzenia na odporność na zakłócenia elektromagnetyczne. Dlatego warto znać i umieć te umiejętności w praktyce inżynierskiej.

Pytanie 9

Przedstawione w tabeli parametry techniczne dotyczą

Pasmo częstotliwości pracy	868,0 MHz ÷ 868,6 MHz
Zasięg komunikacji radiowej (w terenie otwartym)	do 500 m
Bateria	CR123A3V
Czas pracy na baterii	do 3 lat
Pobór prądu w stanie gotowości	50 μA
Maksymalny pobór prądu	16 mA
Zakres temperatur pracy	-10°C ÷ +55°C
Maksymalna wilgotność	93±3%
Wymiary obudowy czujki	26 x 112 x 29 mm
Wymiary obudowy magnesu do montażu powierzchniowego	26 x 13 x 19 mm
Wymiary podkładki pod magnes do montażu powierzchniowego	26 x 13 x 3,5 mm
Wymiary obudowy magnesu do montażu wpuszczanego	28 x 10 x 10 mm
Masa	56 g

A. czujki kontaktronowej.

B. czujki zalania.

C. czujki dymu.

D. bariery podczerwieni.

Wybór czujki zalania, czujki dymu lub bariery podczerwieni jako odpowiedzi na to pytanie może wynikać z nieporozumienia dotyczącego charakterystyki i zastosowania tych urządzeń. Czujki zalania są zaprojektowane do detekcji wody i są wykorzystywane głównie w miejscach narażonych na zalanie, takich jak piwnice czy łazienki. Ich działanie opiera się na odczycie zmian poziomu wody, a nie mechanizmie działania bazującym na obwodach magnetycznych. Z kolei czujki dymu są przeznaczone do wykrywania dymu w powietrzu, co jest kluczowe w kontekście ochrony przeciwpożarowej. Ich działanie opiera się na zmianach w poziomie światła lub ciepła, a nie na mechanizmie kontaktronowym. Bariery podczerwieni natomiast używają technologii detekcji ruchu, co oznacza, że reagują na zmiany w promieniowaniu podczerwonym, co jest zupełnie innym zjawiskiem niż wykrywanie otwarcia drzwi czy okien. Użytkownicy często popełniają błąd, zakładając, że różne typy czujek mogą mieć podobne zastosowania, co prowadzi do mylnych wniosków. W kontekście systemów zabezpieczeń ważne jest, aby stosować odpowiednie urządzenia dostosowane do konkretnych potrzeb i warunków, co jest kluczowe dla skuteczności całego systemu zabezpieczeń.

Pytanie 10

Do ilu jednogłowicowych tunerów satelitarnych i z ilu zespołów satelitów jest możliwe przesyłanie sygnału za pośrednictwem konwertera, którego parametry zamieszczono w załączonej dokumentacji technicznej?

Typ konwertera	Monoblock Quad
Liczba wyjść	4
Przełączanie satelitów	DiSEqC
Pasmo dolne	10.7-11.7 GHz
Pasmo górne	11.7-12.75 GHz
Częstotliwość oscylatora	LOW 9.75 GHz HIGH 10.60 GHz
Częstotliwość wyjściowa	Dolne pasmo 950-1950 MHz Górne pasmo 1100-2150 MHz
Sygnał przełączający pasma	22 kHz
Współczynnik szumów	0,1 dB
Separacja pomiędzy sygnałami przełączającymi z tunerów	ok. 28 dB
Średnica mocowania	23 mm

A. Do czterech, z jednego zespołu satelitów.

B. Do czterech, z dwóch zespołów satelitów.

C. Do jednego, z czterech zespołów satelitów.

D. Do dwóch, z dwóch zespołów satelitów.

Wynik, który nie odpowiada rzeczywistości, może wynikać z kilku podstawowych błędów w zrozumieniu działania konwerterów satelitarnych. Na przykład, odpowiedź sugerująca, że możliwe jest podłączenie tylko jednego tunera z czterech zespołów satelitów, jest mylna, ponieważ nie uwzględnia zasady działania konwertera Monoblock Quad, który został zaprojektowany z myślą o obsłudze jednoczesnego dostępu do sygnałów z dwóch zespołów satelitów. Potencjalne mylenie liczby dostępnych tunera z ilością zespołów może prowadzić do niewłaściwych założeń. Istotne jest również zrozumienie, że konwerter ten, działający w standardzie DiSEqC, umożliwia wybór sygnału z dwóch różnych satelitów, co w praktyce oznacza, że korzystanie z jednego zespołu satelitów jest niewystarczające. Ponadto, wybór odpowiedzi zakładający, że liczba tunerów jest ograniczona do dwóch, nie odzwierciedla możliwości technicznych konwertera, ponieważ jego cztery wyjścia są zaprojektowane do zarządzania sygnałem z dwóch zespołów. Warto zwrócić uwagę na to, że praktyczne zastosowania konwerterów często wymagają skomplikowanych rozwiązań, takich jak multiswitche, które umożliwiają dalsze rozgałęzanie sygnału, a zrozumienie ich funkcji jest kluczowe dla właściwego ich wykorzystania.

Pytanie 11

Multiswitche umożliwiają

A. stworzenie systemu antenowego z dowolną ilością gniazd do odbioru.

B. zmianę kąta azymutu anteny.

C. sterowanie wszystkimi torami satelitarnymi.

D. wybór programów telewizyjnych do odbioru.

Multiswitche to urządzenia stosowane w systemach telewizji satelitarnej, które umożliwiają rozdzielenie sygnału satelitarnego na wiele gniazd odbiorczych. Dzięki nim można zbudować instalację antenową o dowolnej liczbie odbiorników, co jest szczególnie przydatne w dużych obiektach, takich jak bloki mieszkalne czy hotele. Multiswitch pozwala na podłączenie wielu dekoderów do jednego talerza satelitarnego. W praktyce oznacza to, że mieszkańcy mogą korzystać z różnych programów telewizyjnych bez potrzeby instalacji osobnych anten. Warto podkreślić, że dobrze zaprojektowana instalacja z użyciem multiswitchy powinna uwzględniać odpowiednie normy, takie jak EN 50083-2, które dotyczą parametrów technicznych systemów rozdzielających sygnały. Właściwe dobranie multiswitcha oraz jego konfiguracja mogą zadecydować o jakości odbioru i stabilności sygnału w różnych warunkach użytkowania.

Pytanie 12

Telewizor nie odbiera żadnych sygnałów z zewnętrznej anteny w transmisji naziemnej, ale poprawnie prezentuje obraz z tunera satelitarnego podłączonego do niego za pomocą przewodu EUROSCART oraz z kamery VHS-C. Wymienione objawy sugerują, że uszkodzony jest moduł

A. wzmacniacza wizji

B. wielkiej i pośredniej częstotliwości

C. separatora impulsów

D. odchylania poziomego i pionowego

Muszę powiedzieć, że rozważanie uszkodzenia wzmacniacza wizji, separatora impulsów czy układów odchylania poziomego i pionowego nie do końca ma sens w tej sytuacji. Każdy z tych elementów ma swoją rolę, ale nie jest bezpośrednio odpowiedzialny za odbieranie sygnału z anteny. Wzmacniacz wizji wzmacnia sygnał obrazu, ale skoro telewizor działa z innych źródeł, to raczej nie on jest winowajcą. Separator impulsów oddziela sygnały wideo, ale to nie jest główny problem, bo tu chodzi o brak sygnału z anteny, a nie o jego separację. No i te układy odchylania odpowiadają za wyświetlanie obrazu, ale też nie są tu kluczowe. Czasami ludzie mylą funkcje tych komponentów z tym, co naprawdę odpowiada za odbiór sygnału. Trzeba pamiętać, że uszkodzenie modułu wielkiej i pośredniej częstotliwości wpływa bezpośrednio na odbiór sygnałów z anteny, to jest kluczowe w tym przypadku.

Pytanie 13

W jaką końcówkę powinien być zaopatrzony wkrętak, umożliwiający odkręcenie obudowy centralki alarmowej, jeśli producent zastosował wkręty z łbem oznaczonym jako PH2?

A. Torx

B. Pozidriv

C. Philips

D. Tri-Wing

Wkręty oznaczone jako PH2 stosowane są powszechnie w różnych dziedzinach, w tym w elektronice i mechanice, co czyni ich rozpoznawanie kluczowym dla skutecznego montażu i demontażu urządzeń. Końcówka typu Philips, zaprojektowana z myślą o maksymalnym dopasowaniu do łba tego rodzaju wkrętów, pozwala na efektywne przenoszenie momentu obrotowego, minimalizując ryzyko uszkodzenia wkrętów oraz wkrętaka. Wkrętaki Philips charakteryzują się krzyżowym kształtem, co poprawia chwyt i stabilność, a ich użycie zgodne jest z normami jakości, jakie obowiązują w branży elektronicznej. Przykładowo, podczas serwisowania centralki alarmowej, zastosowanie wkrętaka Philips zapewnia szybkie i bezpieczne odkręcanie, a także minimalizuje ryzyko uszkodzenia elementów. Dobrą praktyką jest także posiadanie różnych rozmiarów końcówek Philips, co ułatwia pracę z urządzeniami o różnych specyfikacjach. Pamiętajmy, że stosowanie właściwych narzędzi zwiększa efektywność pracy oraz bezpieczeństwo.

Pytanie 14

Podczas instalacji wzmacniacza antenowego najpierw należy

A. zamontować urządzenie, uziemić, podłączyć przewody antenowe, a na końcu podłączyć zasilanie

B. uziemić urządzenie, następnie podłączyć przewody antenowe, włączyć zasilanie, a na końcu zamontować urządzenie

C. najpierw podłączyć przewody antenowe, później włączyć zasilanie, uziemić i na końcu zamontować urządzenie

D. najpierw podłączyć zasilanie, uziemić, następnie podłączyć przewody antenowe, a na końcu zamontować urządzenie

Poprawna odpowiedź polega na odpowiednim porządku prac przy montażu wzmacniacza antenowego. Proces ten powinien zaczynać się od zamontowania urządzenia, co zapewnia, że wszystkie elementy są prawidłowo zainstalowane i mają odpowiednie wsparcie mechaniczne. Następnie kluczowe jest uziemienie urządzenia, aby zminimalizować ryzyko uszkodzeń spowodowanych przepięciami czy wyładowaniami atmosferycznymi. Uziemienie jest istotnym krokiem w ochronie zarówno sprzętu, jak i osób korzystających z systemu. Po tym etapie powinno się podłączyć przewody antenowe, co jest niezbędne do prawidłowego funkcjonowania wzmacniacza, a na końcu można podłączyć zasilanie, co pozwoli na uruchomienie urządzenia. Taki porządek działań jest zgodny z dobrymi praktykami instalacyjnymi i zapewnia zarówno bezpieczeństwo, jak i skuteczność działania wzmacniacza. Przykładem zastosowania tych zasad może być instalacja anteny telewizyjnej, gdzie odpowiednia sekwencja zwiększa jakość odbioru sygnału.

Pytanie 15

Elementy i podzespoły elektroniczne, które są uszkodzone lub zużyte, powinny być

A. oddane do najbliższego punktu skupu złomu

B. wyrzucone do najbliższego pojemnika na odpady

C. przechowywane z zamiarem ich przyszłego wykorzystania

D. przekazane do odpowiednich firm w celu ich utylizacji

Przekazywanie uszkodzonych lub zużytych elementów oraz podzespołów elektronicznych do odpowiednich firm zajmujących się utylizacją jest kluczowym działaniem w kontekście ochrony środowiska i zgodności z przepisami prawa. Takie firmy są wyspecjalizowane w odpowiednim przetwarzaniu odpadów elektronicznych, co pozwala na odzysk surowców wtórnych oraz minimalizowanie negatywnego wpływu na środowisko. Przykładowo, w procesie utylizacji urządzeń elektronicznych, takich jak telewizory czy komputery, przeprowadza się demontaż, segregację oraz recykling materiałów, dzięki czemu metale, szkło czy tworzywa sztuczne mogą być ponownie wykorzystane w produkcji nowych wyrobów. Dodatkowo, przekazywanie odpadów do wyspecjalizowanych firm pozwala na właściwe zarządzanie substancjami niebezpiecznymi, takimi jak rtęć czy ołów, co jest zgodne z dyrektywami Unii Europejskiej, takimi jak RoHS czy WEEE. W związku z tym, odpowiedzialne postępowanie z odpadami elektronicznymi jest nie tylko kwestią etyczną, ale także prawną, a jego znajomość jest niezbędna w dzisiejszym zglobalizowanym świecie.

Pytanie 16

Przedstawione na rysunku narzędzie służy do

A. przytrzymywania wlutowywanych elementów elektronicznych.

B. kształtowania wyprowadzeń elementów elektronicznych.

C. usuwania izolacji z przewodów elektrycznych.

D. zaciskania tulejek na przewodach elektrycznych.

Narzędzie przedstawione na zdjęciu to zaciskarka do tulejek kablowych, które jest niezbędnym narzędziem w szerokim zakresie prac elektrycznych. Zaciskarki są używane do trwałego i solidnego łączenia metalowych tulejek z końcówkami przewodów elektrycznych, co jest kluczowe dla zapewnienia wysokiej jakości połączenia elektrycznego. Dzięki ich zastosowaniu można zminimalizować ryzyko nieprawidłowego połączenia, które mogłoby prowadzić do awarii lub nawet pożaru. W kontekście standardów branżowych, zgodnych z normami takich jak PN-EN 60352-2, zaciskanie tulejek powinno być przeprowadzane z zachowaniem odpowiednich parametrów siły i jakości, co gwarantuje stabilność połączenia. W praktyce, zaciskarka pozwala na szybkie i efektywne przygotowanie przewodów do dalszego użytkowania, co ma szczególne znaczenie w przypadku instalacji elektrycznych, w których niezawodność połączeń jest kluczowa. Użytkownik powinien również pamiętać o regularnym serwisowaniu narzędzi oraz stosowaniu odpowiednich tulejek, aby zapewnić optymalne wyniki.

Pytanie 17

Kiedy w obwodzie prądu stałego rezystancja obciążenia jest taka sama jak rezystancja wewnętrzna źródła, to mówi się

A. o dopasowaniu energetycznym

B. o przerwie w obwodzie

C. o stanie nieustalonym

D. o zwarciu w obwodzie

Zrozumienie błędnych odpowiedzi wymaga analizy poszczególnych koncepcji, które mogą wydawać się logiczne, ale w rzeczywistości są mylne. Przerwa w obwodzie oznacza całkowity brak przepływu prądu, co jest sprzeczne z sytuacją, gdy rezystancja obciążenia jest równa rezystancji wewnętrznej źródła. W takim przypadku prąd w obwodzie nie tylko płynie, ale osiąga swój maksymalny poziom, co jest korzystne dla działania urządzenia. Stan nieustalony odnosi się do warunków przejściowych, które występują w momencie, gdy obwód jest w trakcie zmiany, co również nie ma miejsca w omawianej sytuacji, gdzie osiągamy stabilny stan. Zwarcie w obwodzie natomiast to sytuacja, w której prąd płynie w sposób niekontrolowany, co prowadzi do niebezpieczeństwa przegrzania lub uszkodzenia komponentów. Takie zjawisko jest całkowicie odmienne od sytuacji dopasowania energetycznego, gdzie prąd jest kontrolowany i efektywnie przekazywany do obciążenia. Dlatego kluczowe jest zrozumienie, że dopasowanie energetyczne umożliwia optymalne wykorzystanie energii i zapobiega niepożądanym efektom, takim jak straty energii czy uszkodzenia komponentów, co jest fundamentalne w projektowaniu systemów elektrycznych.

Pytanie 18

Jakie urządzenie należy zastosować do mierzenia natężenia prądu w obwodzie elektrycznym?

A. woltomierz

B. watomierz

C. amperomierz

D. omomierz

Amperomierz to przyrząd pomiarowy, który służy do pomiaru natężenia prądu elektrycznego w obwodzie. Zasada jego działania opiera się na wykorzystaniu efektu elektromagnetycznego. Amperomierze są podstawowymi narzędziami w elektrotechnice, które pozwalają na monitorowanie przepływu prądu, co jest kluczowe dla analizy i diagnozowania pracy obwodów elektrycznych. Przykład zastosowania to pomiar natężenia prądu w obwodzie zasilającym silnik elektryczny, co pozwala na określenie, czy silnik pracuje w normie i czy nie jest przeciążony. W standardowych praktykach przemysłowych stosuje się amperomierze cyfrowe, które oferują większą precyzję i dodatkowe funkcje, takie jak pomiar średniego i maksymalnego natężenia prądu oraz rejestrowanie zmian w czasie. Dobrą praktyką jest także stosowanie amperomierzy z odpowiednimi zakresami pomiarowymi, aby uniknąć uszkodzenia urządzenia oraz zapewnić dokładność pomiarów. Znajomość działania amperomierza i jego zastosowań jest niezbędna dla każdego technika czy inżyniera zajmującego się elektrycznością.

Pytanie 19

Jaką rolę w systemie antenowym TV-SAT odgrywa konwerter?

A. Dostarcza antenie napięcie przemienne.

B. Dostarcza antenie napięcie stałe.

C. Zwiększa i przekształca częstotliwość sygnału z anteny.

D. Tłumi i zmienia częstotliwość sygnału antenowego.

Konwerter w instalacji antenowej TV-SAT pełni kluczową rolę, polegającą na wzmacnianiu i przetwarzaniu sygnału. Odbiera sygnały mikrofalowe z satelity, które są na bardzo wysokich częstotliwościach, a następnie przekształca je na niższe częstotliwości, które mogą być przesyłane przez kable do odbiornika. Zmiana ta jest niezbędna, ponieważ kable stosowane w instalacjach satelitarnych, takie jak kabel koncentryczny, mają ograniczenia dotyczące długości i pasma, co sprawia, że wyższe częstotliwości nie mogą być przesyłane efektywnie. W praktyce konwerter działa na zasadzie wzmocnienia sygnału, co zapewnia lepszą jakość odbioru. Dobre praktyki w instalacji konwertera obejmują jego właściwe umiejscowienie na antenie, co minimalizuje straty sygnału oraz użycie wysokiej jakości kabli, aby zredukować tłumienie. Warto również zwrócić uwagę na dobór konwertera, który odpowiada standardom DVB-S lub DVB-S2, aby zapewnić zgodność z nowoczesnymi systemami odbioru telewizyjnego.

Pytanie 20

Urządzenie przedstawione na zdjęciu to

A. multiswitch.

B. tuner.

C. modem.

D. modulator.

Urządzenie przedstawione na zdjęciu to multiswitch, co potwierdza jego oznaczenie 'Multiswitch MP-0504L'. Multiswitch jest kluczowym elementem w systemach telewizyjnych, szczególnie w architekturze satelitarnej. Jego podstawową funkcją jest dystrybucja sygnałów z różnych źródeł, takich jak satelity oraz anteny naziemne, do wielu odbiorników telewizyjnych. W praktyce oznacza to, że z jednego źródła sygnału możemy obsługiwać kilka telewizorów w różnych pomieszczeniach jednocześnie, co jest nieocenione w domach wielorodzinnych lub w biurach. Multiswitch umożliwia również podłączenie zarówno sygnałów DVB-S, jak i DVB-T, co zwiększa elastyczność całego systemu. Ważnym aspektem jest również odpowiednie dobranie multiswitcha do liczby odbiorników oraz jakości sygnału, co wpływa na stabilność i jakość obrazu. Warto zaznaczyć, że dobierając multiswitch, musimy kierować się standardami jakości, takimi jak normy EN 50083, które definiują parametry jakościowe dla urządzeń telekomunikacyjnych.

Pytanie 21

Jaką funkcję pełni rezystor R_IN w układzie lustra prądowego, którego schemat przedstawiono na rysunku?

A. Programuje prąd wyjściowy.

B. Stabilizuje napięcie wyjściowe.

C. Zapewnia sprzężenie zwrotne.

D. Ogranicza napięcie wyjściowe.

Wybór jednej z niepoprawnych odpowiedzi może wynikać z nieporozumienia dotyczącego funkcjonowania rezystora RIN w układzie lustra prądowego. Stabilizacja napięcia wyjściowego nie jest rolą rezystora RIN, ponieważ układ lustra prądowego opiera się na dostosowywaniu prądu, a nie napięcia. Głównym celem tego rezystora jest kontrola prądu, a nie stabilizacja napięcia, co jest kluczowe w aplikacjach, gdzie zasilanie może ulegać zmianom. Odpowiedź sugerująca, że rezystor ogranicza napięcie wyjściowe również wprowadza w błąd, ponieważ w rzeczywistości to prąd jest odbijany na wyjściu, a nie napięcie. Ograniczanie napięcia jest zazwyczaj realizowane przez inne elementy, takie jak diody czy stabilizatory, które pełnią zgoła inną funkcję. Ponadto, odpowiedzi wskazujące na zapewnienie sprzężenia zwrotnego nie uwzględniają istotnej roli rezystora RIN w określaniu prądów w układzie. Sprzężenie zwrotne jest bardziej związane z mechanizmami regulacji w układach wzmacniaczy, a nie z bezpośrednim programowaniem prądu wyjściowego przez rezystor. Dlatego ważne jest zrozumienie, że rezystor RIN jest kluczowym elementem w ustalaniu prądu, a nie napięcia czy sprzężenia zwrotnego, co może prowadzić do błędnych wniosków w analizie działania układów elektronicznych.

Pytanie 22

Poprawnie funkcjonująca instalacja antenowa jest zbudowana w topologii

A. gwiazdy, w której wykorzystano wyłącznie gniazda TV przelotowe

B. liniowej, w której wykorzystano wyłącznie gniazda TV przelotowe

C. gwiazdy, w której wykorzystano wyłącznie gniazda TV końcowe

D. liniowej, w której wykorzystano wyłącznie gniazda TV końcowe

Topologia liniowa, w której zastosowano gniazda TV końcowe lub przelotowe, nie jest najlepszym rozwiązaniem dla instalacji antenowych. W przypadku gniazd końcowych w topologii liniowej, sygnał jest przesyłany przez każdą jednostkę po drodze, co prowadzi do znacznych strat sygnału i pogorszenia jakości obrazu. Gniazda przelotowe również wprowadzają dodatkowe problemy, ponieważ sygnał przechodzi przez wiele punktów, co zwiększa ryzyko zakłóceń. W praktyce, użytkownicy mogą doświadczać problemów z odbiorem, takich jak zniekształcenia obrazu czy zrywanie sygnału. Dodatkowo, instalacje liniowe są trudniejsze do rozbudowy, ponieważ każda zmiana wymaga przerywania istniejących połączeń. Takie podejście nie jest zgodne z zaleceniami branżowymi, które podkreślają znaczenie minimalizacji strat sygnału oraz łatwości w modyfikacji systemu. Dlatego, wybór topologii gwiazdy z gniazdami końcowymi jest nie tylko bardziej efektywny, ale również jest zgodny z najlepszymi praktykami w branży telekomunikacyjnej i instalacyjnej.

Pytanie 23

Podczas naprawy telewizora technik serwisowy doznał porażenia prądem. Po jego uwolnieniu z kontaktu stwierdzono, że jest nieprzytomny, oddycha i ma prawidłową pracę serca. W jaki sposób powinno się ułożyć poszkodowanego?

A. W pozycji bocznej ustalonej

B. Na brzuchu z głową odchyloną na bok

C. Na plecach z uniesionymi nogami

D. W pozycji siedzącej z podparciem głowy

Wybór pozycji bocznej ustalonej dla poszkodowanego jest kluczowy w sytuacji, gdy osoba jest nieprzytomna, ale oddycha, a praca serca jest w normie. Ta pozycja pozwala na zapewnienie drożności dróg oddechowych, co jest fundamentalne w sytuacjach medycznych. Ułożenie na boku ogranicza ryzyko zachłyśnięcia się, co może nastąpić, jeśli pacjent w tej sytuacji wymiotuje. Dodatkowo, w pozycji bocznej ustalonej, osoba jest mniej narażona na urazy w przypadku utraty równowagi czy dodatkowych kontuzji. Przy zastosowaniu tej pozycji ważne jest, aby głowa poszkodowanego była ustawiona w sposób, który umożliwia swobodny przepływ powietrza, a nogi były lekko zgięte w kolanach, co stabilizuje jego ciało. Tego typu postępowanie jest zgodne z wytycznymi Europejskiej Rady Resuscytacji oraz innymi uznawanymi standardami w pierwszej pomocy, co podkreśla znaczenie edukacji w zakresie reagowania na sytuacje nagłe.

Pytanie 24

W jakiej kolejności należy wykonać czynności związane z wymianą kamery w systemie telewizji dozorowej?

A.	B.
archiwizacja nagrań, odłączenie rejestratora od zasilania, odłączenie przewodów od kamery, wymiana kamery, podłączenie przewodów do kamery, podłączenie rejestratora do zasilania, rozpoczęcie rejestracji.	odłączenie rejestratora od zasilania, archiwizacja nagrań, odłączenie przewodów od kamery, wymiana kamery, podłączenie przewodów do kamery, podłączenie rejestratora do zasilania, rozpoczęcie rejestracji.
C.	D.
archiwizacja nagrań, odłączenie przewodów od kamery, odłączenie rejestratora od zasilania, wymiana kamery, podłączenie przewodów do kamery, rozpoczęcie rejestracji, podłączenie rejestratora do zasilania.	archiwizacja nagrań, odłączenie rejestratora od zasilania, odłączenie przewodów od kamery, wymiana kamery, podłączenie rejestratora do zasilania, podłączenie przewodów do kamery, rozpoczęcie rejestracji.

A. A.

B. C.

C. D.

D. B.

Wybór odpowiedzi A jest prawidłowy, ponieważ przedstawia właściwą kolejność działań przy wymianie kamery w systemie telewizji dozorowej. Przede wszystkim, archiwizacja nagrań jest kluczowa, aby nie utracić ważnych danych. W przypadku wymiany komponentów systemu, szczególnie takich jak kamery, należy unikać sytuacji, w której bieżące nagrania mogą zostać usunięte lub uszkodzone. Następnie odłączenie rejestratora od zasilania jest istotne dla zapewnienia bezpieczeństwa. Pracując z elektroniką, zawsze należy wyłączać zasilanie, aby zminimalizować ryzyko zwarcia lub uszkodzenia sprzętu. Kolejny krok to odłączenie przewodów od starej kamery, co należy wykonać przy zachowaniu ostrożności, aby nie uszkodzić gniazd ani kabli. W dalszej kolejności następuje wymiana kamery, co wymaga precyzyjnego podłączenia nowego urządzenia. Po podłączeniu przewodów do nowej kamery oraz ponownym podłączeniu rejestratora do zasilania, można rozpocząć rejestrację. Taka sekwencja działań jest zgodna z najlepszymi praktykami branżowymi, które rekomendują zachowanie porządku i bezpieczeństwa w systemach monitoringu wideo.

Pytanie 25

Jakie jest zastosowanie symetryzatora antenowego?

A. do dopasowania impedancyjnego anteny i odbiornika

B. do przesyłania sygnałów z kilku anten do jednego odbiornika

C. w celu zmiany charakterystyki kierunkowej anteny

D. aby zwiększyć zysk energetyczny anteny

Symetryzator antenowy, znany również jako transformator impedancji, jest kluczowym elementem w systemach komunikacji radiowej, który zapewnia odpowiednie dopasowanie impedancyjne między anteną a odbiornikiem. Główna funkcja symetryzatora polega na minimalizowaniu strat energii, co jest niezbędne do uzyskania optymalnej wydajności systemu. Impedancja anteny i odbiornika powinna być zgodna, aby zapewnić maksymalny transfer energii, co jest zgodne z zasadami dotyczących projektowania systemów RF (Radio Frequency). Przykładowo, w zastosowaniach takich jak radioamatorstwo, stosowanie symetryzatora może prowadzić do znacznego zwiększenia jakości sygnału i zasięgu, zwłaszcza w przypadku anten o różnej impedancji. Standardy takie jak IEC 62232 wskazują na znaczenie dopasowania impedancji w kontekście efektywności energetycznej i jakości sygnału. W praktyce, nieprawidłowe dopasowanie może skutkować odbiciem sygnału i stratami, które negatywnie wpływają na działanie całego systemu. Dlatego symetryzatory są niezbędne w profesjonalnych zastosowaniach oraz w systemach amatorskich, gdzie właściwe dopasowanie jest kluczowe dla osiągnięcia satysfakcjonujących wyników.

Pytanie 26

Który z parametrów nie dotyczy monitorów LCD?

A. Czas reakcji piksela

B. Luminancja

C. Kąt widzenia

D. Napięcie katody kineskopu

Napięcie katody kineskopu jest parametrem związanym z technologią CRT (Cathode Ray Tube), a nie z monitorami LCD (Liquid Crystal Display). Monitory LCD operują na zupełnie innej zasadzie działania, która nie wymaga katody ani kineskopu. W technologii LCD światło generowane jest przez diody LED lub świetlówki, które podświetlają ciekłe kryształy. Czas reakcji piksela, kąt widzenia oraz luminancja to kluczowe parametry dla monitorów LCD, które wpływają na jakość obrazu. Czas reakcji piksela określa, jak szybko piksel może zmieniać swoją barwę, co jest istotne w kontekście dynamicznych obrazów, np. w grach komputerowych. Kąt widzenia odnosi się do maksymalnego kąta, pod jakim obraz zachowuje swoją jakość, a luminancja mierzy jasność wyświetlanego obrazu. Zrozumienie tych parametrów jest kluczowe dla wyboru odpowiedniego monitora do konkretnego zastosowania, czy to do pracy biurowej, gier, czy obróbki grafiki.

Pytanie 27

Elementy R, C w układzie generatora, którego schemat przedstawiono na rysunku, spełniają rolę

A. przesuwnika fazy.

B. układu polaryzacji.

C. blokady składowej stałej.

D. blokady składowej zmiennej.

Odpowiedź wskazująca na rolę przesuwnika fazy jest poprawna, ponieważ elementy R i C w układzie generatora sinusoidalnego pełnią kluczową funkcję w wytwarzaniu oscylacji. Przesuwnik fazy wykorzystuje różnice czasowe między sygnałem wejściowym a wyjściowym, co jest niezbędne do samowzbudzenia się oscylacji. W praktycznych zastosowaniach, takie układy znajdują zastosowanie w generatorach fali sinusoidalnej, które są wykorzystywane w różnych aplikacjach, od systemów komunikacji po zasilanie elektroniczne. W przypadku układów wzmacniaczy operacyjnych, projektując przesuwniki fazy, inżynierowie często stosują architekturę, która umożliwia uzyskanie stabilnych i precyzyjnych częstotliwości, co jest zgodne z najlepszymi praktykami w dziedzinie elektroniki. Zrozumienie działania przesuwników fazy jest nie tylko istotne dla projektowania układów elektronicznych, ale również dla analizy i optymalizacji istniejących rozwiązań, co może prowadzić do poprawy wydajności oraz jakości sygnałów.

Pytanie 28

Urządzenie wykorzystywane do podziału lub łączenia sygnałów telewizyjnych i radiowych w systemach antenowych to

A. generator

B. dekoder

C. spliter

D. modulator

Splitter, zwany też rozgałęźnikiem sygnału, to takie ważne urządzenie w instalacjach antenowych. Działa na zasadzie dzielenia sygnału radiowego lub telewizyjnego, co jest naprawdę przydatne, gdy mamy kilka odbiorników w jednym miejscu. Na przykład, kiedy chcemy, żeby w różnych pokojach był dostęp do telewizji, to splitter pozwala nam to zrobić bez potrzeby stawiania wielu anten. Fajnie jest wybierać splittery, które mają niski poziom strat sygnału. Dzięki temu odbiór jest lepszej jakości, co jest bardzo istotne. Takie standardy, jak DVB-T, mówią, że używanie dobrych splitterów zmniejsza zakłócenia, co pewnie wszyscy chcieliby, żeby tak działało. Ważne, żeby pasmo pracy splitera było odpowiednie do częstotliwości sygnału, bo wtedy zyskujemy lepszy przesył.

Pytanie 29

Element, którego symbol graficzny przedstawiono na rysunku to

A. rezystor nastawny.

B. transoptor.

C. dioda elektroluminescencyjna.

D. tranzystor.

Symbol przedstawiony na rysunku to dioda elektroluminescencyjna, znana również jako LED (Light Emitting Diode). Dioda ta emituje światło, gdy przez nią przepływa prąd elektryczny, co jest jasno sygnalizowane przez charakterystyczną strzałkę w symbolu. Dioda LED znajduje szerokie zastosowanie w różnych dziedzinach, od oświetlenia po sygnalizację i wyświetlacze. Przykładowo, diody LED są powszechnie używane w oświetleniu ulicznym, oświetleniu wnętrz oraz w urządzeniach elektronicznych, gdzie efektywność energetyczna i długowieczność są kluczowe. W porównaniu z tradycyjnymi żarówkami, diody LED zużywają znacznie mniej energii, a ich trwałość wynosi często kilkanaście tysięcy godzin. Stosowanie diod LED w projektowaniu układów elektronicznych jest zgodne z najlepszymi praktykami branżowymi, które podkreślają konieczność efektywności energetycznej i minimalizacji kosztów eksploatacji. Dzięki temu, ich rola w nowoczesnym projektowaniu sprzętu elektronicznego staje się coraz bardziej istotna.

Pytanie 30

Po uruchomieniu regulowanego zasilacza laboratoryjnego zauważono, że urządzenie nie funkcjonuje, a wskaźnik (dioda LED) nie jest aktywowany. Sprawdzono stan gniazda, do którego podłączono zasilacz i nie wykryto w nim uszkodzeń. Proces lokalizacji awarii w zasilaczu należy rozpocząć od weryfikacji

A. dioda elektroluminescencyjna

B. prostownika

C. podzespołów pasywnych

D. bezpiecznika aparatowego

Bezpiecznik aparatu to taki kluczowy element, który chroni obwody elektryczne przed zbyt dużym prądem. To ważne, bo jak prąd jest za wysoki, to może zniszczyć różne części w układzie. Gdy korzystasz z laboratoryjnego zasilacza regulowanego i zauważysz, że dioda LED nie świeci, a gniazdo zasilające działa normalnie, to pierwszą rzeczą, którą warto sprawdzić, jest bezpiecznik. Jeśli jest przepalony, to zasilacz w ogóle nie będzie działał, co może być frustrujące. Regularne sprawdzanie bezpieczników i ich wymiana na właściwe wartości to dobra praktyka, żeby sprzęt działał bez problemu. A jak już znajdziesz uszkodzony bezpiecznik, to pamiętaj, żeby go wymienić z zachowaniem zasad bezpieczeństwa. Warto też zapisywać, kiedy i co się wymienia, bo to pomaga w lepszym zarządzaniu sprzętem elektronicznym.

Pytanie 31

Które urządzenie opisują parametry zamieszczone na przedstawionej tabliczce znamionowej?

A. Wzmacniacz akustyczny.

B. Regulator napięcia zmiennego.

C. Zasilacz prądu stałego.

D. Generator fali prostokątnej.

Poprawna odpowiedź to zasilacz prądu stałego, ponieważ parametry przedstawione na tabliczce znamionowej wskazują, że urządzenie przekształca napięcie przemienne (AC) w napięcie stałe (DC). Zakres napięcia wejściowego od 100 do 240V~ jest standardowy dla urządzeń zasilających, co oznacza, że zasilacz może być używany w różnych krajach z różnymi napięciami sieciowymi. Wyjściowe napięcie 12V DC oraz moc 15W są typowe dla zasilaczy przeznaczonych do zasilania urządzeń elektronicznych, takich jak routery, kamery czy różnego rodzaju czujniki. W praktyce, zastosowanie zasilaczy prądu stałego jest niezwykle szerokie w elektronice użytkowej, gdzie wiele urządzeń wymaga stabilnego napięcia stałego do prawidłowego działania. Warto również zauważyć, że zasilacze te są często projektowane zgodnie z międzynarodowymi standardami, co zapewnia ich bezpieczeństwo i efektywność energetyczną.

Pytanie 32

Podczas pomiaru ciągłości obwodów za pomocą multimetru z brzęczykiem, dochodzi do aktywacji sygnału dźwiękowego. Co to oznacza?

A. badany obwód jest ciągły

B. w badanym obwodzie znajduje się źródło prądowe

C. w badanym obwodzie znajduje się złącze półprzewodnikowe

D. badany obwód jest uszkodzony

Pomiar ciągłości obwodu za pomocą multimetru z brzęczykiem jest kluczowym narzędziem w diagnostyce elektrycznej. Kiedy multimetr sygnalizuje dźwiękiem, oznacza to, że badany obwód jest ciągły, co potwierdza, że nie ma przerwy w połączeniu elektrycznym. Dźwięk wskazuje na to, że przepływ prądu jest możliwy, a zatem obwód jest sprawny. W praktyce, takie pomiary są niezbędne w instalacjach elektrycznych, gdyż pozwalają szybko zidentyfikować uszkodzenia kabli, złe połączenia lub problemy z urządzeniami. Na przykład, podczas sprawdzania instalacji w budynku, jeśli multimetr nie wydaje dźwięku, wskazuje to na problem, który wymaga dalszej diagnostyki. W branży elektrycznej standardy takie jak IEC 61010-1 definiują wymagania dotyczące bezpieczeństwa sprzętu pomiarowego, co podkreśla znaczenie stosowania odpowiednich narzędzi do analizy ciągłości obwodów. Dlatego umiejętność interpretacji wyników pomiarów jest niezbędna dla każdego elektryka.

Pytanie 33

Linka charakteryzująca się zwiększoną elastycznością, utworzona z wielu cienkich drucików miedzianych, nosi oznaczenie literowe

A. YDY

B. LgY

C. YDYp

D. DY

Wybór oznaczeń takich jak DY, YDY czy YDYp może wynikać z niepełnego zrozumienia klasyfikacji przewodów elektrycznych. Oznaczenie DY odnosi się do przewodów z izolacją polwinitową, które nie są tak elastyczne jak linki LgY i wykorzystywane są głównie w instalacjach stacjonarnych. Ta pomyłka może wynikać z mylnego założenia, że wszystkie przewody z izolacją polwinitową mają podobne właściwości giętkości. Z kolei YDY to oznaczenie, które odnosi się do przewodów o dużej elastyczności, ale zbudowanych z innych materiałów, które niekoniecznie są tak elastyczne jak te z miedzi. Ostatnie oznaczenie, YDYp, sugeruje przewody o większej odporności na uszkodzenia mechaniczne, ale ich strukturą nie jest tak optymalna do zastosowań wymagających dużej giętkości. Tego rodzaju myśli mogą prowadzić do wyboru niewłaściwego przewodu dla danej aplikacji, co może skutkować problemami z wydajnością i niezawodnością połączeń elektrycznych. Dlatego ważne jest, aby dokładnie zrozumieć różnice między różnymi oznaczeniami oraz ich zastosowaniami w praktyce, aby unikać błędów w obrębie projektowania i realizacji instalacji elektrycznych.

Pytanie 34

Narzędzie przedstawione na fotografii jest stosowane do

A. układania przewodów w korytkach instalacyjnych.

B. ściągania izolacji z kabli koncentrycznych.

C. obcinania przewodów instalacyjnych.

D. dokręcania złączy typu F.

Narzędzie przedstawione na fotografii to stripper do kabli koncentrycznych, które odgrywa kluczową rolę w procesie przygotowania kabli do montażu. Jego głównym zadaniem jest precyzyjne ściąganie izolacji zewnętrznej oraz ekranu, co umożliwia dostęp do dielektryka, a tym samym do przewodnika wewnętrznego. Dzięki regulowanemu ostrzu, użytkownik może dostosować głębokość cięcia, co minimalizuje ryzyko uszkodzenia przewodnika. Tego typu narzędzia są zgodne z najlepszymi praktykami branżowymi i standardami, które zalecają staranność i dokładność w pracy z kablami koncentrycznymi. Przykłady zastosowania obejmują instalacje telewizyjne oraz systemy internetu szerokopasmowego, gdzie odpowiednie przygotowanie kabla jest niezbędne do zapewnienia wysokiej jakości sygnału. Właściwe użycie strippera znacząco wpływa na wydajność całego systemu, dlatego jego znajomość i umiejętność prawidłowego zastosowania jest istotna dla każdego technika pracującego w branży telekomunikacyjnej.

Pytanie 35

Przedstawiony schemat ideowy dotyczy

A. detektora przejścia.

B. układu całkującego.

C. ogranicznika napięcia.

D. klucza prądowego.

Wybór odpowiedzi innej niż układ całkujący może wynikać z niepełnego zrozumienia podstawowych zasad działania układów elektronicznych. Odpowiedź dotycząca detektora przejścia odnosi się do urządzenia, które wykrywa zmiany w sygnale, jednak nie integruje go w czasie, co jest istotą działania układu całkującego. Odpowiedzi związane z ogranicznikiem napięcia oraz kluczem prądowym także są błędne, ponieważ te urządzenia mają całkowicie inne funkcje. Ogranicznik napięcia służy do ochrony obwodów przed nadmiernym napięciem, a klucz prądowy używany jest do kontrolowania przepływu prądu w obwodach, co nie ma związku z funkcją integracji sygnału. Typowe błędy myślowe to mylenie funkcji urządzeń elektronicznych i ich zastosowań. W przypadku układu całkującego kluczowe jest zrozumienie roli kondensatora w integracji sygnału, co jest niezbędne w wielu zastosowaniach inżynieryjnych. Aby uniknąć takich pomyłek, warto przeanalizować różnice między różnymi typami układów oraz ich specyfikacje, co pomoże lepiej zrozumieć ich działanie i zastosowanie w praktyce.

Pytanie 36

Który rodzaj kondensatora wymaga zachowania polaryzacji podczas jego wymiany?

A. Elektrolityczny

B. Foliowy

C. Ceramiczny

D. Powietrzny

Kondensatory elektrolityczne są elementami, które wymagają zachowania polaryzacji podczas wymiany, co jest kluczowym aspektem ich użytkowania. Są one zaprojektowane z wykorzystaniem elektrody, która jest wytwarzana z materiału przewodzącego, oraz dielektryka, który jest elektrolitem. Polaryzacja oznacza, że kondensator ma określoną biegunowość - jeden terminal działa jako anoda, a drugi jako katoda. W przypadku zamiany miejscami tych biegunów może dojść do uszkodzenia kondensatora, a nawet wybuchu. W praktycznych zastosowaniach, kondensatory elektrolityczne są powszechnie używane w zasilaczach, filtrach i układach audio, gdzie ich zdolność do przechowywania dużych ładunków sprawia, że są niezbędne. Ważne jest również stosowanie norm, takich jak IEC 60384, które regulują parametry kondensatorów elektrolitycznych, aby zapewnić ich niezawodność i bezpieczeństwo w aplikacjach. Wymieniając te komponenty, należy zawsze upewnić się, że nowe kondensatory mają odpowiednią biegunowość, aby uniknąć poważnych problemów.

Pytanie 37

Zawartość pamięci EPROM może zostać utracona w wyniku

A. niesprawnego układu odświeżającego

B. obniżenia napięcia zasilającego poniżej 2,5 V

C. bezpośredniego wpływu promieni słonecznych

D. braku napięcia zasilającego

Zanik napięcia zasilającego nie prowadzi do bezpośredniej utraty danych w pamięci EPROM, ponieważ pamięci te zachowują swoje dane w sposób trwały, nawet w przypadku braku zasilania. EPROM jest zaprojektowany tak, aby przechowywać dane w stanie stabilnym, co oznacza, że nawet po odłączeniu zasilania, informacje zapisane w pamięci pozostaną nienaruszone. Błąd myślowy, który może prowadzić do takiego wniosku, to mylenie EPROM z pamięciami typu RAM, które wymagają ciągłego zasilania do zachowania danych. Z kolei spadek napięcia poniżej 2,5 V również nie wpływa bezpośrednio na EPROM, ponieważ te układy nie tracą danych w wyniku chwilowych wahań napięcia zasilającego. W przypadku wadliwego układu odświeżającego, problem ten dotyczy głównie pamięci dynamicznych (DRAM), które wymagają regularnego odświeżania, aby utrzymać dane. Warto zwrócić uwagę na to, że EPROM jest pamięcią statyczną, a nie dynamiczną, co oznacza, że nie wymaga odświeżania i jest bardziej odporna na takie problemy. Takie nieporozumienia mogą wynikać z braku zrozumienia różnic pomiędzy różnymi typami pamięci, co jest kluczowe dla właściwego projektowania systemów elektronicznych. Właściwa wiedza w tym zakresie jest niezbędna przy wyborze odpowiednich rozwiązań pamięciowych do określonych zastosowań.

Pytanie 38

Które z podanych elementów układów elektrycznych mogą być sprzęgnięte magnetycznie?

A. Cewki

B. Rezystory

C. Tranzystory

D. Diody

Cewki są elementami obwodów elektrycznych, które mogą być sprzężone magnetycznie dzięki zjawisku indukcji elektromagnetycznej. Gdy przez cewkę przepływa prąd, wytwarza ona pole magnetyczne. Jeśli w pobliżu znajduje się druga cewka, to zmiana prądu w pierwszej cewce może indukować prąd w drugiej. To zjawisko jest szeroko wykorzystywane w transformatorach, które są kluczowymi urządzeniami w systemach zasilania. Transformator składa się z dwóch cewek na wspólnym rdzeniu magnetycznym i umożliwia zmianę napięcia prądu przemiennego. Ponadto, sprzężenie magnetyczne jest podstawą działania silników elektrycznych, które przekształcają energię elektryczną w mechaniczną, a także w indukcyjnych elementach elektronicznych wykorzystywanych w różnych aplikacjach, takich jak filtry czy oscylatory. Dobre praktyki w projektowaniu obwodów elektrycznych uwzględniają odpowiednią separację i proporcje cewek, aby zminimalizować straty energii oraz zapewnić optymalne działanie systemu.

Pytanie 39

Do pomiaru rezystancji metodą pośrednią w przedstawionym układzie należy użyć

A. amperomierza

B. watomierza.

C. woltomierza.

D. omomierza.

Woltomierz to naprawdę ważne narzędzie do mierzenia napięcia w obwodach elektrycznych. Kiedy mówimy o pomiarze rezystancji w sposób pośredni, to woltomierz odgrywa kluczową rolę, bo pozwala nam dokładnie zobaczyć, jakie napięcie jest na rezystorze. Zgadza się, według prawa Ohma, żeby obliczyć rezystancję, musimy użyć wzoru R = V/I, gdzie V to napięcie, a I to prąd. W praktyce zawsze podłączamy woltomierz równolegle do elementu, który badamy, żeby zmierzyć spadek napięcia. W sytuacjach związanych z elektrycznością, warto zwrócić uwagę na standardy, takie jak IEC 61010, które mówią, że ważne jest, aby używać narzędzi o odpowiedniej dokładności i bezpieczeństwie. Dzięki woltomierzowi można uzyskać naprawdę precyzyjne wyniki, a to ma wielkie znaczenie, zwłaszcza w inżynierii i diagnostyce obwodów elektronicznych. Na przykład, analizując układy elektroniczne, musimy mieć dokładne pomiary napięcia, żeby zrozumieć, jak rezystancja zmienia się w różnych warunkach, co ma wpływ na działanie całego systemu.

Pytanie 40

Aby prawidłowo wykonać zakładanie wtyku RJ45, należy użyć

A. nóż monterskiego

B. narzędzia LSA typu KRONE

C. zaciskarki do złączy

D. płaskiego śrubokręta

Zaciskarka złącz to narzędzie kluczowe w procesie instalacji wtyków RJ45, które służy do trwałego połączenia przewodów z wtykiem. Jej konstrukcja umożliwia precyzyjne wciśnięcie metalowych pinów w wtyku w przewody, co zapewnia stabilne i niezawodne połączenie. W przypadku użycia wtyków RJ45, które są powszechnie stosowane w sieciach Ethernet, fundamentalne jest, aby przewody były odpowiednio ułożone w standardzie T568A lub T568B przed ich zaciskiem. Właściwie użyta zaciskarka zapewnia nie tylko poprawne połączenie, ale także minimalizuje ryzyko zakłóceń sygnału, co jest kluczowe dla utrzymania wysokiej wydajności sieci. Dodatkowo, stosowanie zaciskarki z funkcją automatycznego cięcia może przyspieszyć proces instalacji oraz poprawić jakość końcowego połączenia. Znajomość i umiejętność posługiwania się tym narzędziem są niezbędne w pracy technika sieciowego oraz elektrotechnika, co czyni je istotnym elementem szkolenia w tej dziedzinie.

Rozpocznij nowy egzamin

Powrót do strony głównej
