Wyniki egzaminu

Niepoprawna odpowiedź. Wybór okresu eksploatacji anody magnezowej na 5 lat, 3 lata czy 6 lat może wynikać z nieporozumień dotyczących dynamiki korozji i specyfiki tego elementu w systemach solarnych. Anody magnezowe powinny być wymieniane co dwa lata, ponieważ ich efektywność w ochronie przed korozją maleje w miarę upływu czasu. Wybierając dłuższy okres, można założyć, że nie zachodzą znaczące zmiany w warunkach eksploatacyjnych, co jest błędne. W praktyce, czynniki takie jak temperatura wody, jej chemiczne właściwości, a także intensywność użytkowania systemu mogą znacznie przyspieszyć zużycie anody. Na przykład, w obszarach z twardą wodą, gdzie obecność minerałów jest wyższa, anody mogą się szybciej wypalać, a ich ochrona może być niewystarczająca. Ponadto w przypadku błędnego oszacowania czasu eksploatacji, użytkownicy mogą nieświadomie narazić swoje instalacje na ryzyko korozji, co może prowadzić do uszkodzenia zasobnika. Kluczowe jest więc przestrzeganie zaleceń dotyczących wymiany anod, które są oparte na badaniach i doświadczeniach branżowych. Warto również zauważyć, że regularne przeglądy stanu technicznego układów solarnych oraz ich komponentów są istotnym elementem utrzymania systemów w dobrym stanie oraz długotrwałej efektywności ich działania.

Niepoprawna odpowiedź. Pojawienie się różnych proponowanych odpowiedzi może wynikać z niepoprawnych obliczeń, które nie uwzględniają właściwych parametrów dla określenia przychodu producenta. Często błędy te są wynikiem pomyłek w mnożeniu lub w zapamiętywaniu jednostek miary. Na przykład, aby uzyskać wartość finansową, niektórzy mogą błędnie pomnożyć wartość energii przez stawkę, ale nie uwzględnić ilości ton, co prowadzi do przeszacowania wartości. Inni mogą myśleć, że cena za GJ powinna być sumowana z ilością GJ, co jest całkowicie niepoprawne. Warto również zauważyć, że w obliczeniach energetycznych kluczowe jest zrozumienie relacji między jednostkami miary – gigadżulami a złotówkami. Dlatego tak ważne jest, aby nie tylko znać wartość energetyczną, ale również sposób jej przeliczenia na jednostki finansowe. W sytuacjach, gdy brakuje zrozumienia podstawowych zasad rachunkowości energetycznej, może to prowadzić do nieefektywnego zarządzania kosztami oraz błędnych decyzji biznesowych. Przykładowo, decyzje o zakupie surowców energetycznych muszą być poparte rzetelnymi analizami kosztów, w przeciwnym razie przedsiębiorstwo może napotkać trudności finansowe.

Niepoprawna odpowiedź. Odpowiedzi z niższym pH, jak 7,0 czy 7,5, nie są zbyt korzystne. To może sugerować, że czynnik jest neutralny albo lekko kwasowy, a to na dłuższą metę nie jest najlepsze dla systemu solarnego. Neutralne pH może sprzyjać korozji, zwłaszcza jak jest twarda woda, co w końcu osłabia konstrukcję. A jak chodzi o mrozoodporność -15°C, to w surowych klimatach to zdecydowanie za mało. Przy tak niskich temperaturach czynniki mogą zamarzać i wtedy pojawiają się problemy z pęknięciami rur, co wiąże się z dodatkowymi kosztami na naprawy. Tu chyba brakuje uwzględnienia specyfiki klimatycznej III strefy, bo w takich warunkach mrozoodporność powinna być co najmniej -30°C. W praktyce, zarządzanie instalacjami solarnymi wymaga przemyślanego doboru czynników, które spełniają wymagania warunków klimatycznych i technicznych. To klucz do ich długowieczności i efektywności.

Niepoprawna odpowiedź. Wybór odpowiedzi 11,0 A, 8,7 A lub 10,0 A może wynikać z błędnego zrozumienia danych technicznych falowników, co jest powszechnym problemem w analizie specyfikacji technicznych. Często zdarza się, że osoby analizujące tabele mylnie interpretują wartości, co prowadzi do wyboru nieprawidłowych odpowiedzi. W przypadku falownika 5000TL, maksymalny prąd wyjściowy wynosi 7,3 A, co jest kluczową informacją dla użytkowników. Wybór wyższej wartości, jak 11,0 A, może wynikać z pomyłki, zakładając, że falownik powinien mieć większy prąd wyjściowy, co niekoniecznie jest prawdą, ponieważ projekt falowników uwzględnia specyfikę ich zastosowania oraz wymagania dotyczące bezpieczeństwa. Z kolei odpowiedzi 8,7 A oraz 10,0 A mogą sugerować błędne założenia dotyczące klasyfikacji falowników, gdzie użytkownicy zakładają, że każdy model wyjściowy ma podobne limity prądowe, co jest niezgodne z rzeczywistością. W praktyce, prawidłowe zrozumienie specyfikacji technicznych jest kluczowe, aby uniknąć niebezpieczeństw związanych z przegrzewaniem komponentów oraz niewłaściwym doborem zabezpieczeń, co może prowadzić do awarii systemu. Właściwe podejście do analizy danych technicznych oraz umiejętność ich interpretacji są niezbędne do zapewnienia bezpieczeństwa i efektywności systemów energetycznych.

Niepoprawna odpowiedź. Palniki tubowe, wirowe oraz rynnowe, mimo że mogą być stosowane w różnych systemach grzewczych, nie są odpowiednie dla opisanej na zdjęciu konstrukcji. Palnik tubowy charakteryzuje się inną budową, w której biomasa jest spalana w długich cylindrycznych komorach, co wpływa na inny proces spalania. Tego typu palniki są bardziej złożone w zakresie regulacji i wymagają specjalistycznego podejścia do zarządzania procesem spalania. Palniki wirowe z kolei są projektowane do generowania wiru powietrznego, co sprzyja intensyfikacji spalania, ale nie jest to rozwiązanie typowe dla biomasy, gdyż jego konstrukcja nie pozwala na efektywne podawanie paliwa w formie stałej. W przypadku palników rynnowych, ich konstrukcja przypomina bardziej systemy podawania paliwa w formie ciągłej, co w praktyce nie jest efektywne przy pracy na biomasie. Wybór niewłaściwego typu palnika często skutkuje nieefektywnym spalaniem, zwiększonymi emisjami zanieczyszczeń oraz wyższymi kosztami eksploatacyjnymi. Ważnym aspektem przy wyborze palnika jest nie tylko jego typ, ale także jego dopasowanie do specyficznych warunków użytkowych, co jest kluczowe dla uzyskania optymalnych wyników w zakresie efektywności energetycznej oraz zgodności z normami ekologicznymi.

Niepoprawna odpowiedź. Odpowiedzi sugerujące dłuższe interwały kontrolne anody magnezowej, takie jak 5-10 lat, 20 lat czy 50 lat, są nieprawidłowe z kilku powodów. Przede wszystkim, anody magnezowe mają ograniczoną żywotność, uzależnioną od stopnia korozji oraz warunków eksploatacyjnych. Czas ich działania jest znacznie krótszy niż sugerowane terminy, dlatego ich kontrola co kilka lat może prowadzić do poważnych uszkodzeń zbiornika. Korozja, jeśli nie jest monitorowana, może osłabić strukturę zbiornika, co w skrajnych przypadkach prowadzi do jego uszkodzenia lub wycieku. Powszechne błędy myślowe związane z tymi odpowiedziami polegają na bagatelizowaniu tematu ochrony przed korozją. Wiele osób uważa, że raz zainstalowana anoda może działać przez długi czas bez potrzeby kontroli, co jest mylnym przekonaniem. Zgodnie z praktykami branżowymi, zaleca się częstsze kontrole, szczególnie w instalacjach, które są narażone na intensywne użytkowanie lub skrajne warunki atmosferyczne. Działania prewencyjne, takie jak regularna kontrola stanu anody, są kluczowe dla zapewnienia długowieczności zbiorników, co w konsekwencji przekłada się na bezpieczeństwo eksploatacji oraz minimalizację kosztów związanych z naprawami. Zachowanie odpowiednich interwałów kontrolnych to najlepsza praktyka, która pozwala na skuteczną ochronę przed korozją.

Niepoprawna odpowiedź. Analizując inne odpowiedzi, widać, że nie wszystkie zrozumiały prawidłowe funkcje reduktora w kontekście kotłów retortowych. Zmniejszenie ciśnienia wody w wymienniku nie jest związane z działaniem reduktora prędkości obrotowej silnika podajnika. Ciśnienie wody jest regulowane przez inne elementy systemu, takie jak zawory ciśnieniowe i pompy. Kontrolowanie ciśnienia w instalacji grzewczej ma na celu zapewnienie stabilności pracy oraz bezpieczeństwa, a nie wpływa bezpośrednio na ilość paliwa podawanego do pieca. Kolejną mylną koncepcją jest związek reduktora z temperaturą spalania paliwa. Temperatura spalania jest regulowana poprzez odpowiednią dawkę powietrza i ilość podawanego paliwa, a nie poprzez zmianę prędkości obrotowej silnika podajnika. Ostatni błąd polega na założeniu, że reduktor mógłby służyć do regulacji ilości paliwa. Choć prędkość obrotowa silnika podajnika wpływa na ilość dostarczanego paliwa, to jednak reduktor odpowiada za jej precyzyjne dostosowanie, a nie za bezpośrednią regulację. W związku z tym, mylne przekonania o funkcji reduktora prowadzą do niezgodności w rozumieniu jego roli w systemie kotłów retortowych. Udoskonalenie wiedzy na temat poszczególnych komponentów kotłów i ich interakcji jest kluczowe dla prawidłowego funkcjonowania i efektywności systemów grzewczych.

Niepoprawna odpowiedź. W przypadku pomiaru suwmiarką, dokładność odczytu jest bezpośrednio związana z podziałem na noniuszu. Odpowiedzi sugerujące wartości 0,10 mm, 0,02 mm oraz 0,20 mm nie są zgodne z rzeczywistością, ponieważ nie uwzględniają zasady precyzyjnego pomiaru. Na przykład, odczyt 0,10 mm jest zbyt mało precyzyjny dla suwmiarki z 20 kreskami na noniuszu, która jest w stanie osiągnąć dokładność 0,05 mm. Typowe błędy myślowe, które mogą prowadzić do takich niepoprawnych odpowiedzi, obejmują pomieszanie pojęć związanych z podziałką a rzeczywistą zdolnością pomiarową narzędzia. Z kolei 0,02 mm, choć teoretycznie dokładniejsze, nie odpowiada podziałowi noniusza suwmiarki z 20 kreskami, co jest kluczowe dla zrozumienia, jak funkcjonują instrumenty pomiarowe. Odpowiedź 0,20 mm z kolei wskazuje na znacznie niższą precyzję, co czyni ją nieodpowiednią dla zastosowań wymagających dokładnych wymiarów. Zrozumienie, jak odczytywać i interpretować podziałkę noniusza, jest kluczowe dla prawidłowego użycia suwmiarki, a także dla zapewnienia jakości pomiarów w kontekście przemysłowym.

Niepoprawna odpowiedź. Prędkości wiatru wskazane w innych odpowiedziach nie są optymalne dla turbin wiatrowych z osią poziomą z kilku powodów. Odpowiedź wskazująca na zakres 36÷60 km/h pomija fakt, że przy takich prędkościach turbiny mogą być narażone na przeładowanie, co prowadzi do uszkodzeń mechanicznych. Wiele nowoczesnych turbin ma wbudowane systemy zabezpieczeń, które automatycznie wyłączają urządzenie przy prędkościach wiatru przekraczających ich nominalne limity, aby uniknąć awarii. Z kolei zakres 80÷100 km/h również wykracza poza bezpieczne parametry pracy, co może skutkować nie tylko uszkodzeniem turbin, ale również stanowi zagrożenie dla bezpieczeństwa ich otoczenia. Przy tak silnym wietrze, turbiny powinny być nie tylko wyłączone, ale również w specjalny sposób zabezpieczone na czas niepogody. Ostatnia wskazana prędkość, 110÷130 km/h, jest tak ekstremalna, że praktycznie uniemożliwia jakąkolwiek eksploatację turbin, które mogą być zniszczone przez tak silny wiatr. Dlatego ważne jest, aby projektanci systemów wiatrowych dobrze rozumieli dynamikę wiatru oraz standardy operacyjne, aby móc odpowiednio dobierać miejsca ich instalacji oraz przewidywać potencjalne zagrożenia. Niezrozumienie tych zasad prowadzi do błędnych koncepcji dotyczących pracy turbin wiatrowych, co może skutkować nieefektywną produkcją energii oraz zwiększonym ryzykiem awarii sprzętu.

Niepoprawna odpowiedź. Wybór odpowiedzi dotyczącej turbin takich jak Francisa, Kaplana czy Peltona, wiąże się z typowymi nieporozumieniami dotyczącymi ich charakterystyki i zastosowań. Turbina Francisa, będąca turbiną przepływową, jest szczególnie efektywna w warunkach średnich i wysokich spadków, co czyni ją nieodpowiednią dla małych elektrowni wodnych o niskim spadku. Z kolei turbina Kaplana, choć również przepływowa, jest zaprojektowana do pracy przy dużych przepływach wody i niskich spadkach, co w praktyce ogranicza jej zastosowanie do większych instalacji. Turbina Peltona działa na zupełnie innej zasadzie – jest turbiny impulsową i wykorzystywana jest przede wszystkim w warunkach dużych spadków, gdzie wykorzystanie impulsu wody jest kluczowe. Wybierając jedną z tych turbin do małych elektrowni wodnych, użytkownik może napotkać na problemy związane z wydajnością oraz niezawodnością, ponieważ ich projektowanie nie uwzględnia przeznaczenia dla niskich spadków. Zrozumienie tych różnic jest kluczowe, aby uniknąć nieefektywności oraz niespodziewanych kosztów operacyjnych, które mogą wystąpić w przypadku zastosowania niewłaściwej turbiny do konkretnego typu elektrowni wodnej.

Niepoprawna odpowiedź. Zastosowanie regulatora ciągu kominowego w kotłach na biomasę jest kluczowym elementem efektywnego zarządzania procesem spalania. Regulator ten wpływa na wiele aspektów funkcjonowania kotła, jednak nie ma bezpośredniego wpływu na wymianę powietrza w pomieszczeniu kotłowni. Odpowiedzi wskazujące na inne aspekty, takie jak eliminowanie zbyt wysokich temperatur w kotle, ustabilizowanie pracy palnika oraz poprawę warunków wymiany ciepła, mogą wprowadzać w błąd, jeśli nie rozumie się, jak działa system wentylacji i kominowy. Regulator ciągu kominowego może pomóc w eliminacji problemów związanych z przegrzewaniem, co jest istotne dla żywotności kotła, ale nie zwiększa wymiany powietrza. W rzeczywistości wymiana powietrza w kotłowni jest zagadnieniem związanym z wentylacją pomieszczenia, a nie działaniem regulatora. Typowym błędem jest mylenie tych funkcji, co prowadzi do błędnych wniosków dotyczących działalności regulatorów. Aby zapewnić prawidłową wentylację, należy zainstalować odpowiednie systemy wentylacyjne zgodnie z zaleceniami norm budowlanych i instalacyjnych, takich jak norma PN-EN 13779, która określa wymagania dotyczące wentylacji pomieszczeń. Właściwe zrozumienie roli regulatora ciągu kominowego i jego wpływu na system kotłowy jest niezbędne dla efektywnego zarządzania procesami energetycznymi w budynkach.

Niepoprawna odpowiedź. Wybierając odpowiedzi spoza zakresu 2 K do 5 K, można napotkać kilka podstawowych błędów w rozumieniu działania pomp ciepła. Na przykład różnica temperatur od 0 K do 1 K jest zbyt mała, co prowadzi do niewłaściwego działania systemu. Przy tak minimalnej różnicy pompa ciepła nie będzie w stanie efektywnie transferować energii cieplnej, co skutkować będzie znacznie zmniejszoną wydajnością oraz wydatkami na energię. Podobnie wybór różnicy temperatur od 1 K do 2 K również może okazać się niewłaściwy, ponieważ nadal nie zapewnia wystarczającej wydajności dla pompy ciepła. Z drugiej strony, wybór zakresu od 7 K do 9 K jest także błędny, ponieważ zbyt duża różnica temperatur może wskazywać na problem z dolnym źródłem ciepła, co może prowadzić do przegrzewania się systemu, a w efekcie do uszkodzeń. W kontekście efektywności energetycznej i zastosowań praktycznych, istotne jest, aby różnica temperatur była zgodna z zaleceniami producentów oraz standardami branżowymi, co zapewnia nie tylko optymalne działanie, ale także długowieczność i niezawodność urządzeń. Właściwe zrozumienie tych różnic oraz ich wpływu na działanie systemów grzewczych jest kluczowe dla osiągnięcia lepszych wyników energetycznych i oszczędności kosztów eksploatacyjnych.

Niepoprawna odpowiedź. Podane odpowiedzi, które wskazują na inne wartości natężenia przepływu, błędnie interpretują konwersję jednostek. W przypadku błędnych odpowiedzi, takich jak 0,0054 dm3/s, 0,0015 dm3/s oraz 19,44 dm3/s, można zauważyć typowe błędy myślowe, związane z niezrozumieniem podstawowych zasad konwersji jednostek objętości i czasu. Przede wszystkim, niektóre z tych wartości mogą wynikać z pomylenia jednostek lub błędnego przeliczenia. Na przykład, 0,0054 dm3/s mogłoby powstać z nieprawidłowego przeliczenia, gdzie zamiast 5,4 m3/h rozważa się znacznie mniejszą wartość. Z kolei wartość 19,44 dm3/s sugeruje, że przeliczenie zostało wykonane z niewłaściwymi założeniami dotyczącymi jednostek czasowych, co wskazuje na brak zrozumienia relacji między godziną a sekundą. W procesie uczenia się ważne jest, aby zrozumieć, jak jednostki są ze sobą powiązane oraz jakie są standardowe metody konwersji. Praktyka w rozwiązywaniu zadań związanych z jednostkami miar jest niezbędna, aby uniknąć takich pomyłek. W inżynierii, szczególnie w obszarze hydrauliki i termodynamiki, znajomość właściwego przeliczania jednostek ma kluczowe znaczenie dla poprawności projektów inżynieryjnych i zapewnienia ich efektywności energetycznej.

Niepoprawna odpowiedź. Wybór innych wartości temperatury, jak 85,00°C, 15,53°C czy 51,00°C, może wynikać z kilku typowych błędów interpretacyjnych. W przypadku 85,00°C, odpowiedź ta przekracza standardowe wartości operacyjne dla większości systemów słonecznych, gdzie zbyt wysoka temperatura może prowadzić do degradacji elementów systemu oraz zwiększonego ryzyka awarii. Z kolei 15,53°C wskazuje niewłaściwie niską temperaturę, która jest mało prawdopodobna w kontekście sezonowego użytkowania systemów solarnych, zwłaszcza w okresie letnim, kiedy energia słoneczna jest najintensywniejsza. Wartość 51,00°C, choć bliska poprawnej odpowiedzi, nie oddaje rzeczywistej sytuacji na ekranie, co sugeruje, że mogło dojść do pomyłki w odczycie. Tego rodzaju błędy często pojawiają się z powodu nieuwagi lub braku znajomości zasad działania systemów solarno-termalnych, które wymagają od użytkownika umiejętności interpretacji danych wyświetlanych na sterownikach. Kluczowe jest, aby zrozumieć, że dokładne monitorowanie temperatury w zasobnikach jest fundamentalne dla zapewnienia efektywności systemów oraz bezpieczeństwa ich użytkowania. Utrzymywanie właściwych wartości temperatury jest nie tylko konieczne dla komfortu, ale również dla minimalizacji ryzyka związanych z patogenami oraz dla zapewnienia maksymalnej sprawności energetycznej systemu.

Niepoprawna odpowiedź. Wielu osobom może wydawać się, że niewłaściwe przechowywanie zrębków drewna to tylko kwestia tego, że mogą stracić masę przez wysychanie. No, to nie do końca prawda, bo sprawa z przechowywaniem biomasy jest bardziej skomplikowana. Jasne, zrębki mogą wysychać i tak, ich masa może się zmniejszyć, ale to nie jest największy problem. Inna mylna idea to ta, że zrębki całkowicie stracą swoją wartość opałową; w rzeczywistości, nawet suche zrębki mają jakąś wartość energetyczną, chociaż będą mniej efektywne. Co do wydzielania toksycznych gazów, to też nie jest do końca prawda; w pewnych sytuacjach tak, mogą wydzielać coś szkodliwego, ale znacznie większym zagrożeniem jest pożar. Przechowywanie biomasy powinno się bardziej skupiać na tym, jak uniknąć pożarów, a nie tylko na masie czy wartościach energetycznych. Musimy mieć na uwadze, że złe warunki przechowywania mogą prowadzić do poważnych problemów, dlatego tak ważne jest, żeby stosować się do standardów i dobrych praktyk, żeby zapewnić bezpieczeństwo.

Niepoprawna odpowiedź. Moc elektryczna, prędkość obrotowa wirnika oraz prędkość wiatru na łopatach to istotne parametry w pracy turbiny wiatrowej, jednak nie są one bezpośrednimi wskaźnikami zużycia jej części mechanicznych. Pomiar mocy elektrycznej informuje o wydajności konwersji energii wiatru na energię elektryczną, ale nie dostarcza informacji na temat stanu mechaniki maszyny. Zmiany w mocy mogą wynikać z różnych czynników, takich jak zmiany prędkości wiatru, a niekoniecznie z zużycia komponentów. Prędkość obrotowa wirnika jest kluczowa dla operacyjnej efektywności turbiny, jednak również nie wskazuje na stan techniczny łożysk czy przekładni. W praktyce, zmiany w prędkości obrotowej mogą być wynikiem regulacji systemu kontrolnego turbiny, co niekoniecznie przekłada się na zużycie mechaniczne. Z kolei prędkość wiatru na łopatach, choć ważna dla określenia potencjalnej produkcji energii, również nie dostarcza informacji o stanie technicznym maszyn. Typowym błędem myślowym jest założenie, że parametry operacyjne są wystarczające do oceny stanu zużycia komponentów, podczas gdy efektywne monitorowanie stanu technicznego wymaga bardziej szczegółowych metod, takich jak pomiar drgań i wibracji, które dostarczają realnych danych na temat kondycji mechanizmu, co jest zgodne z najlepszymi praktykami w dziedzinie utrzymania ruchu.

Niepoprawna odpowiedź. Wybór wartości 1200 - 1300 kWh/m2 jako średniorocznego nasłonecznienia w Polsce jest nieprawidłowy. W rzeczywistości wartości te są charakterystyczne dla regionów o wyższym nasłonecznieniu, np. południowej Europy, co prowadzi do przewartościowania potencjału energetycznego kolektorów słonecznych w Polsce. Analizując dane meteorologiczne, można zauważyć, że nasłonecznienie w kraju oscyluje w granicach 900 - 1100 kWh/m2, co wynika z geograficznego położenia, klimatu oraz zmienności warunków atmosferycznych. Wybór 500 - 600 kWh/m2 jest także nietrafiony, gdyż sugeruje zbyt niską dostępność energii słonecznej, co również nie odpowiada rzeczywistości. Takie założenia mogą skutkować niewłaściwym projektowaniem systemów solarnych, które nie będą w stanie efektywnie wykorzystać dostępnych zasobów. Z kolei odpowiedź 1400 - 1500 kWh/m2 całkowicie ignoruje lokalne warunki, prowadząc do nieuzasadnionych oczekiwań co do wydajności systemów. Takie błędne założenia mogą zniechęcić inwestorów do energii odnawialnej, co stoi w sprzeczności z globalnym trendem na rzecz zrównoważonego rozwoju i konieczności redukcji emisji gazów cieplarnianych. W praktyce, zrozumienie lokalnych warunków nasłonecznienia jest kluczowe dla sukcesu projektów energii słonecznej.

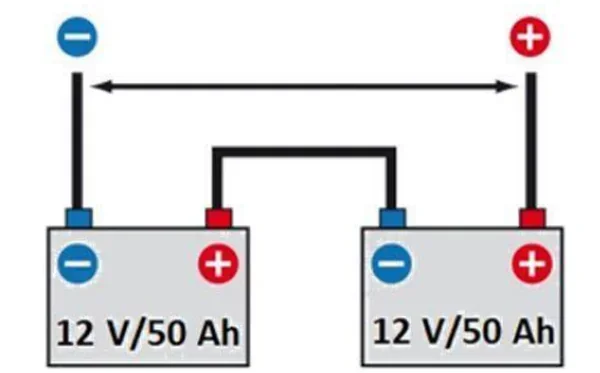

Niepoprawna odpowiedź. W przypadku błędnych odpowiedzi, warto zwrócić uwagę na klasyczne nieporozumienia związane z połączeniami akumulatorów. Napięcie akumulatorów połączonych równolegle pozostaje na tym samym poziomie co pojedynczy akumulator, a ich pojemność sumuje się. Oznacza to, że propozycje, które sugerują pojemność 100 Ah, są oparte na fałszywym założeniu, że akumulatory były połączone równolegle, co jest niezgodne z rysunkiem. Istotne jest także, aby zrozumieć, że wartość zgromadzonej energii (Wh) jest wynikiem mnożenia napięcia przez pojemność, a w przypadku błędnych wskazań dotyczących zgromadzonej energii, często wynika to z braku zrozumienia tej zasady. Warto też zauważyć, że napięcie 12 V podane w niektórych odpowiedziach, jest prawidłowe dla pojedynczego akumulatora, ale w kontekście szeregowym nie może być brane pod uwagę, gdyż prowadzi do błędnych kalkulacji całkowitego napięcia. Takie typowe błędy myślowe są powszechne w nauce o energii i elektryczności, a ich unikanie wymaga gruntownej wiedzy na temat zasad działania akumulatorów oraz ich konfiguracji.

Niepoprawna odpowiedź. Wybór innej odpowiedzi nie uwzględnia kluczowych zasad związanych z obliczaniem zapotrzebowania na ciepło w budynkach mieszkalnych. Na przykład, wartość 25,5 kW zaniża rzeczywiste zapotrzebowanie. Może to wynikać z błędnych obliczeń związanych z powierzchnią budynku lub niewłaściwego zastosowania wartości jednostkowych. Zastosowanie niewłaściwej wartości jednostkowego zapotrzebowania, np. 39,0 kW, nie uwzględnia faktu, że budynek ma dobrą izolację, co jest kluczowe dla precyzyjnych kalkulacji. Odpowiedź 7,8 kW jest również błędna, ponieważ sugeruje, że całkowite zapotrzebowanie na ciepło jest znacznie niższe niż w rzeczywistości, co może prowadzić do niewłaściwego doboru systemu grzewczego i, w rezultacie, do braku komfortu cieplnego w budynku. Odpowiedź 97,5 kW jest z kolei nadmiernie zawyżona, co może prowadzić do nieuzasadnionego zwiększenia kosztów instalacji i eksploatacji systemu ogrzewania. Kluczowym błędem jest pominięcie obliczenia całkowitej powierzchni ogrzewanej oraz odpowiedniej jednostki zapotrzebowania, co prowadzi do niekorzystnych konsekwencji zarówno w projektowaniu budynków, jak i ich późniejszej eksploatacji. Zrozumienie tych zasad oraz ich zastosowanie w praktyce jest niezbędne dla efektywnego zarządzania energią w budynkach.
