Wyniki egzaminu

Nowy egzamin

Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.06 - Eksploatacja i programowanie urządzeń i systemów mechatronicznych
Data rozpoczęcia: 20 kwietnia 2026 14:49
Data zakończenia: 20 kwietnia 2026 15:10

Egzamin zdany!

Wynik: 20/40 punktów (50,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

W celu uruchomienia programu w sterowniku PLC należy wykonać czynności zapisane w ramce. Którą czynność należy wykonać jako 5?

1) Utworzyć projekt w oprogramowaniu narzędziowym.

2) Wprowadzić ustawienia sterownika.

3) Napisać program użytkownika.

4) Nawiązać komunikację ze sterownikiem.

5) ............................................

6) Przełączyć sterownik w tryb RUN.

A. Zasymulować działanie urządzeń wejściowych.

B. Włączyć zasilanie sterownika.

C. Przesłać program do sterownika.

D. Podłączyć kabel komunikacyjny.

Żeby uruchomić program w sterowniku PLC, najważniejszym krokiem jest wgranie go do urządzenia. Najpierw musisz nawiązać komunikację – to znaczy, trzeba podłączyć odpowiednie kable i włączyć zasilanie. Dopiero potem można wgrać program, żeby sterownik mógł go przetwarzać i wykonać zaprogramowane instrukcje. W praktyce, korzysta się zazwyczaj z oprogramowania, które jest dedykowane do konkretnego sterownika. To oprogramowanie pozwala na edytowanie, kompilowanie i wysyłanie kodu. Z mojej perspektywy, dobrze jest też przeprowadzić testy podczas przesyłania programu, by upewnić się, że wszystko działa, jak powinno. To bardzo ważne, żeby systemy automatyki były niezawodne. I warto dodać, że jeśli coś pójdzie nie tak, to można wrócić do wcześniejszych wersji programu, co ułatwia pracę dzięki funkcjom archiwizacji i wersjonowania, które mają właściwie wszystkie nowoczesne narzędzia programistyczne dla PLC.

Pytanie 2

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 3

W planowanym systemie hydraulicznym kontrola energii czynnika roboczego powinna odbywać się na zasadzie objętościowej. Osiąga to

A. pompa hydrauliczna o zmiennej wydajności

B. zawór przelewowy

C. zawór bezpieczeństwa

D. pompa hydrauliczna o stałej wydajności

Pompa hydrauliczna o zmiennej wydajności jest kluczowym elementem w układach hydraulicznych, które wymagają precyzyjnego sterowania objętościowym przepływem czynnika roboczego. Dzięki tej konstrukcji możliwe jest dostosowanie wydajności pompy do aktualnych potrzeb systemu, co zapewnia optymalne wykorzystanie energii oraz efektywność pracy urządzeń hydraulicznych. W praktyce, pompy o zmiennej wydajności znajdują zastosowanie w wielu branżach, takich jak przemysł budowlany, motoryzacyjny czy lotniczy, gdzie wymagane są różne poziomy ciśnienia i przepływu w zależności od specyficznych zadań. Standardy branżowe, takie jak ISO 4413, podkreślają znaczenie precyzyjnego sterowania w układach hydraulicznych, co bezpośrednio wpływa na bezpieczeństwo i niezawodność operacyjną. Dzięki zaawansowanej technologii, pompy te często są wyposażone w systemy monitorowania i automatyzacji, co dodatkowo zwiększa ich wydajność. Warto również pamiętać, że stosowanie pompy o zmiennej wydajności może prowadzić do zmniejszenia zużycia energii oraz obniżenia kosztów eksploatacyjnych, co jest istotnym aspektem zarządzania nowoczesnymi układami hydraulicznymi.

Pytanie 4

Którą funkcję logiczną realizuje blok, którego symbol graficzny w języku FBD przedstawiono na rysunku?

A. NOR

B. XNOR

C. OR

D. XOR

Zrozumienie funkcji logicznych jest kluczowe w inżynierii cyfrowej, a wskazanie niewłaściwej odpowiedzi może prowadzić do istotnych nieporozumień. Przykładowo, odpowiedź sugerująca, że bramka realizuje funkcję XNOR, jest błędna, ponieważ XNOR zwraca stan wysoki tylko wtedy, gdy liczba stanów wysokich na wejściach jest parzysta. To oznacza, że w przypadku dwóch wejść, XNOR zwróci 1 tylko, gdy oba wejścia są takie same, co różni się od zasady działania bramki NOR. Inna często mylona odpowiedź to OR, która w przeciwieństwie do NOR zwraca 1, gdy przynajmniej jedno z wejść jest w stanie wysokim. Takie nieporozumienie może wynikać z mylenia podstawowych zasad działania bramek logicznych. Odpowiedź NOR jest związana z negacją, co może być mylące dla osób, które nie mają doświadczenia w projektowaniu układów cyfrowych. Ponadto, bramka NOR jest najprostszą formą realizacji podstawowych funkcji logicznych, a jej zastosowanie w projektach jest często pomijane na rzecz bardziej skomplikowanych układów, co również wpływa na błędne interpretacje. Aby uniknąć takich pomyłek, ważne jest zrozumienie tabeli prawdy dla każdej z funkcji oraz ich praktycznych zastosowań w rzeczywistych projektach inżynieryjnych, co pozwala na lepsze przyswajanie wiedzy i jej efektywne wykorzystywanie w praktyce.

Pytanie 5

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 6

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 7

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 8

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 9

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 10

Jaką z wymienionych czynności można przeprowadzić podczas pracy silnika prądu stałego?

A. Wymienić szczotki komutatora

B. Przeczyścić odpowiednimi środkami elementy wirujące silnika

C. Dokręcić śruby mocujące silnik do podłoża

D. Wyczyścić łopatki wentylatora

Wymiana szczotek komutatora, przeczyścić elementy wirujące silnika oraz wyczyścić łopatki wentylatora to czynności, które wymagają wyłączenia silnika prądu stałego. To podejście wynika z fundamentalnych zasad bezpieczeństwa oraz mechaniki pracy silników elektrycznych. Wymiana szczotek komutatora jest procesem, który wiąże się z interakcją z elementami elektrycznymi silnika, co w przypadku uruchomionego urządzenia może prowadzić do zwarć, uszkodzeń komponentów oraz poważnych obrażeń. Ponadto, czyszczenie wirujących elementów silnika podczas jego pracy stwarza ryzyko urazów. W praktyce, czyszczenie oraz konserwacja silników pracujących powinny być przeprowadzane z zachowaniem szczególnej ostrożności, a wszelkie manewry związane z elementami mechanicznymi powinny być realizowane tylko po całkowitym ich zatrzymaniu. Zastosowanie się do tych zasad jest kluczowe dla zapewnienia długotrwałej i bezpiecznej pracy urządzenia. Ignorowanie tych podstawowych zasad może prowadzić do nie tylko do uszkodzenia silnika, ale również do poważnych wypadków w miejscu pracy, co jest absolutnie nieakceptowalne w kontekście standardów BHP.

Pytanie 11

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 12

Wskaż wynik minimalizacji funkcji logicznej dla układu sterowania zapisanej w tablicy Karnaugha dokonanej dla wartości logicznych "1".

x \ yz	00	01	11	10
0	1	0	0	1
1	1	0	0	1

A. f = y̅z

B. f = xy̅z̅

C. f = x

D. f = z̅

Wybór innej opcji może wynikać z nieporozumienia pojęć związanych z minimalizacją funkcji logicznych. Odpowiedzi takie jak f = x, f = xy̅z̅ i f = y̅z nie uwzględniają kluczowej zasady, jaką jest identyfikacja, które zmienne mają wpływ na wynik funkcji. Na przykład, w przypadku f = x, sugerujesz, że wartość wyjściowa zależy jedynie od zmiennej x, co nie jest zgodne z analizą tablicy Karnaugh, ponieważ obie pozostałe zmienne - y i z - również mają wpływ na wynik. W kontekście f = xy̅z̅, pomijasz fakt, że w grupowaniu jedynek w tablicy Karnaugh, z̅ jest jedynym warunkiem występowania jedynek. Z kolei f = y̅z zasugeruje, że zmienne y i z są kluczowe dla wartości wyjściowej, podczas gdy analiza wykazuje, że zmienna z ma stałą wartość 0 w kontekście grupowania. Warto zrozumieć, że w minimalizacji funkcji logicznych, każdy krok musi być uzasadniony z punktu widzenia wpływu wartości zmiennych na wynik. Niezrozumienie tego może prowadzić do błędnych wniosków i skomplikowanych implementacji, które są nieefektywne w działaniu oraz wymagają większej liczby bramek logicznych, co z kolei zwiększa koszty i czas realizacji projektu.

Pytanie 13

Z jakiego systemu zasilania powinno korzystać urządzenie mechatroniczne, jeśli na schemacie sieci energetycznej zaznaczono symbol 400 V ~ 3/N/PE?

A. TT

B. TN - C

C. TI

D. TN - S

Odpowiedź TN-S jest poprawna, ponieważ układ sieciowy TN-S charakteryzuje się oddzielnym przewodem ochronnym (PE) oraz oddzielnym przewodem neutralnym (N). Oznaczenie 400 V ~ 3/N/PE w pytaniu wskazuje na istnienie trzech faz oraz oddzielny przewód neutralny i ochronny, co jest zgodne z normami bezpieczeństwa i stabilności zasilania dla urządzeń mechatronicznych. W praktyce, zasilanie w układzie TN-S jest rekomendowane dla urządzeń wymagających wysokiego poziomu bezpieczeństwa, takich jak maszyny przemysłowe, gdzie niezawodność zasilania jest kluczowa. Układ ten minimalizuje ryzyko wystąpienia prądów błądzących, co jest istotne w kontekście ochrony ludzi i sprzętu. Dodatkowo, zgodność z normami IEC 60364 oraz różnymi krajowymi regulacjami w zakresie instalacji elektrycznych potwierdza, że TN-S jest preferowanym rozwiązaniem dla nowoczesnych aplikacji mechatronicznych.

Pytanie 14

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 15

Na podstawie fragmentu programu określ, dla którego stanu wejść sterownika PLC na jego wyjściu Q0.0 zostanie ustawione logiczne zero?

A. I0.0 = 1, I0.1 = 1, I0.2 = 1

B. I0.0 = 0, I0.1 = 1, I0.2 = 1

C. I0.0 = 1, I0.1 = 0, I0.2 = 1

D. I0.0 = 0, I0.1 = 0, I0.2 = 1

Poprawna odpowiedź to I0.0 = 0, I0.1 = 0, I0.2 = 1, co prowadzi do ustawienia wyjścia Q0.0 na logiczne zero. W kontekście systemów automatyki przemysłowej, zrozumienie działania bramek logicznych jest kluczowe dla prawidłowego programowania sterowników PLC. Przy wejściach I0.0 i I0.1 ustawionych na zero, bramka OR nie może wygenerować sygnału wysokiego, ponieważ oba sygnały są niskie. Następnie, nawet jeśli IIII0.2 jest ustawione na 1, bramka AND, która jest używana do kombinacji z wynikami z bramki OR, również nie wygeneruje sygnału wysokiego, ponieważ jeden z jej sygnałów wejściowych jest zerowy. To zrozumienie jest fundamentalne w projektowaniu logicznych układów sterujących, gdzie błędne interpretacje mogą prowadzić do nieprawidłowego działania całego systemu. W praktyce, stosując takie zasady, można bezpieczniej programować skomplikowane układy automatyki, co jest zgodne z najlepszymi praktykami w branży, polegającymi na zapewnieniu integralności sygnałów i eliminacji potencjalnych błędów w działaniu systemu.

Pytanie 16

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 17

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 18

W tabeli podano dane techniczne sterownika PLC. Jakim maksymalnym prądem można obciążyć sterownik, dołączając do jego wyjścia silnik?

Dane techniczne
Napięcie zasilające	AC/DC 24 V
Wejścia: Zakres dopuszczalny Przy sygnale „0" Przy sygnale „1" Prąd wejściowy	DC 20,4 ... 28,8 V maks. AC/DC 5 V min. AC/DC 12 V 2,5 mA
Wyjścia: Rodzaj Prąd ciągły	4 przekaźnikowe 10 A - przy obciążeniu rezystancyjnym, 3 A - przy obciążeniu indukcyjnym

A. 2,5 A

B. 3,0 A

C. 10,0 A

D. 7,0 A

Wybór innych wartości prądu obciążenia, takich jak 2,5 A, 7,0 A czy 10,0 A, jest wynikiem błędnych założeń dotyczących specyfikacji technicznych sterowników PLC. Odpowiedzi te mogą sugerować, że użytkownik nie uwzględnia maksymalnych parametrów, które producent wskazuje w dokumentacji. W przypadku 2,5 A, możliwe, że osoba odpowiadająca mogła błędnie zinterpretować dane dotyczące innych komponentów lub nieznajomość zasad dobierania obciążeń. Wybór 7,0 A i 10,0 A wyraźnie przekracza dopuszczalne wartości, co może sugerować zrozumienie, że sterownik może obsługiwać wyższe prądy, co jest niezgodne z rzeczywistością. Takie podejście jest szkodliwe, ponieważ w praktyce może prowadzić do uszkodzenia sprzętu oraz awarii systemu. Dobre praktyki w automatyce wymagają, aby prąd obciążenia był zawsze zgodny z deklaracjami producenta, co jest kluczowe dla długoterminowej niezawodności urządzeń. W przypadku silników indukcyjnych, które generują większe obciążenie przy rozruchu, szczególnie ważne jest uwzględnienie prądu rozruchowego. Nieprawidłowe wartości mogą prowadzić do sytuacji, w których sterownik jest przeciążony, co skutkuje jego uszkodzeniem, a także zwiększa ryzyko awarii w całym systemie automatyki. Wiedza na temat charakterystyki obciążeń oraz ich klasyfikacji jest niezbędna dla inżynierów zajmujących się projektowaniem oraz wdrażaniem systemów automatyki, aby uniknąć kosztownych błędów w przyszłości.

Pytanie 19

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 20

Którą funkcję logiczną realizuje program napisany w języku listy instrukcji?

LD (	%I0.1
ANDN	%I0.2
)
OR (	%I0.2
ANDN	%I0.1
)
ST	%Q0.1

A. OR

B. NAND

C. XOR

D. NOR

Funkcja logiczna XOR, zwana również funkcją ekskluzywnego OR, jest kluczowym elementem w programowaniu oraz w inżynierii cyfrowej. Program, który realizuje tę funkcję, operuje na dwóch zmiennych wejściowych, gdzie wynik zwróci prawdę (1) tylko wtedy, gdy dokładnie jedna z tych zmiennych jest prawdziwa (1), a druga fałszywa (0). Na przykład, w przypadku zastosowania w systemie automatyki przemysłowej, XOR może być używany do monitorowania stanu dwóch czujników, gdzie sygnał wyjściowy jest aktywowany tylko wtedy, gdy jeden czujnik wykrywa obecność obiektu, a drugi nie. Tego typu operacje są niezbędne w budowie układów decyzyjnych, które muszą reagować na zmienne stany wejściowe. Dodatkowo, zgodnie z dobrymi praktykami inżynieryjnymi, użycie funkcji XOR może znacznie uprościć projektowanie systemów logicznych, szczególnie w kontekście minimalizacji błędów w analizie funkcjonalnej. Zrozumienie i umiejętność implementacji tej funkcji logicznej jest zatem fundamentalne w pracy z systemami cyfrowymi i programowaniem.

Pytanie 21

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 22

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 23

Który z podanych kwalifikatorów działań, używanych w metodzie SFC, definiuje zależności czasowe?

A. R

B. S

C. N

D. D

Wybór kwalifikatorów 'S', 'N' lub 'R' w odpowiedzi na pytanie dotyczące uzależnień czasowych w metodzie SFC jest mylący, ponieważ każdy z tych kwalifikatorów ma inne znaczenie i zastosowanie. Kwalifikator 'S' oznacza działania składowane, co odnosi się do sytuacji, w których wynik działania jest przechowywany i może być użyty w przyszłości. To podejście nie ma zastosowania w kontekście opóźnień czasowych, ponieważ nie definiuje sposobu zarządzania czasem w procesie. Z kolei 'N' reprezentuje działania niestandardowe, które są używane w specyficznych sytuacjach, gdzie standardowe podejścia nie są wystarczające. Nie zapewnia to jednak mechanizmu do wprowadzenia opóźnień. Kwalifikator 'R', oznaczający resetowanie, stosowany jest do inicjalizacji działań, co również nie ma związku z czasem opóźnienia. Te błędne odpowiedzi pokazują typowe niedopatrzenia w zrozumieniu, że uzależnienia czasowe są specyficznym przypadkiem, który wymaga użycia dedykowanego kwalifikatora 'D'. W praktyce, w kontekście programowania PLC, zrozumienie i umiejętność różnicowania tych kwalifikatorów jest kluczowe dla efektywnego projektowania systemów automatyzacji. Ignorowanie tego aspektu może prowadzić do błędów w logice programowania oraz do nieefektywnych procesów operacyjnych.

Pytanie 24

Jak często powinny być realizowane przeglądy techniczne urządzeń oraz systemów mechatronicznych?

A. Systematycznie, co pięć lat.

B. Zgodnie z ustalonym harmonogramem przeglądów.

C. Przynajmniej raz do roku.

D. Co dwa lata.

Odpowiedź 'Zgodnie z planem przeglądów' jest prawidłowa, ponieważ przeglądy techniczne urządzeń i systemów mechatronicznych powinny być realizowane zgodnie z ustalonym harmonogramem, który najczęściej jest określany przez producenta. Plan przeglądów uwzględnia specyfikę działania danego urządzenia, jego intensywność eksploatacji oraz warunki środowiskowe, w jakich pracuje. Przykładowo, w przypadku systemów automatyki przemysłowej, regularne przeglądy mogą obejmować sprawdzenie stanu czujników, przetestowanie oprogramowania oraz kontrolę elementów mechanicznych. Dobre praktyki branżowe wskazują, że przestrzeganie ustalonego planu przeglądów nie tylko zapewnia niezawodność i długowieczność systemów, ale także ma kluczowe znaczenie dla bezpieczeństwa pracy. Dodatkowo, stosowanie się do zasad wynikających z norm ISO, takich jak ISO 9001, podkreśla znaczenie regularnej konserwacji i przeglądów w systemach zarządzania jakością.

Pytanie 25

Jakie materiały eksploatacyjne, które muszą być okresowo wymieniane w urządzeniu mechatronicznym, powinny być dobierane?

A. z tabliczki znamionowej urządzenia

B. z kartą gwarancyjną

C. z protokołem przekazania urządzenia do eksploatacji

D. z dokumentacją techniczno-ruchową urządzenia

Materiały eksploatacyjne w urządzeniach mechatronicznych są kluczowe dla zapewnienia ich prawidłowego funkcjonowania oraz przedłużenia żywotności. Właściwy dobór tych materiałów powinien opierać się na dokumentacji techniczno-ruchowej (DTR) urządzenia, która dostarcza szczegółowych informacji na temat wymiany komponentów, ich specyfikacji oraz interwałów serwisowych. DTR określa również zalecane typy materiałów eksploatacyjnych, co pozwala uniknąć użycia niewłaściwych komponentów, które mogą prowadzić do uszkodzeń lub obniżenia wydajności urządzenia. Przykładowo, w przypadku maszyn przemysłowych, które wymagają regularnej wymiany filtrów czy olejów, DTR zawiera konkretne informacje, które pozwalają na efektywne planowanie konserwacji. Zastosowanie się do zaleceń zawartych w DTR jest zgodne z najlepszymi praktykami branżowymi, co przekłada się na zwiększenie niezawodności i bezpieczeństwa urządzeń w eksploatacji.

Pytanie 26

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 27

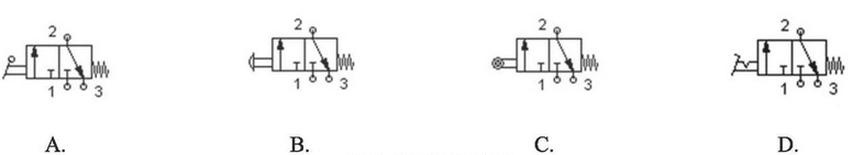

Którego symbolu graficznego należy użyć do przedstawienia wyłącznika krańcowego z rolką na schemacie układu pneumatycznego?

A. A.

B. D.

C. C.

D. B.

Wybór nieprawidłowego symbolu graficznego do przedstawienia wyłącznika krańcowego z rolką może prowadzić do poważnych nieporozumień w dokumentacji technicznej. Odpowiedzi A, B i D mogą wydawać się atrakcyjne, ale nie odzwierciedlają odpowiednich cech funkcjonalnych tego urządzenia. Odpowiedź A najprawdopodobniej nie zawiera reprezentacji rolki, co jest kluczowe dla zrozumienia, że mamy do czynienia z wyłącznikiem krańcowym, który posiada mechanizm detekcji oparty na ruchu. Odpowiedź B może przedstawiać inny typ czujnika, który nie ma zastosowania w kontekście pneumatyki, co prowadzi do mylnego wniosku o jego funkcjonalności. Z kolei odpowiedź D może sugerować element wykonawczy, a nie przełączający, co również jest niewłaściwe. Tego typu błędy myślowe pojawiają się, gdy nie zrozumiemy podstawowych zasad działania wyłączników krańcowych oraz ich zastosowania w automatyce. Warto podkreślić, że stosowanie właściwych symboli jest kluczowe w projektowaniu układów pneumatycznych, ponieważ wpływa na jasność komunikacji między inżynierami a wykonawcami, a także na efektywność realizacji projektów. W dokumentacji technicznej każdy symbol powinien precyzyjnie opisywać funkcję danego komponentu, aby uniknąć pomyłek i nieporozumień w przyszłości.

Pytanie 28

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 29

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 30

Kierunek obrotu wirnika silnika indukcyjnego trójfazowego można zmienić poprzez

A. zmianę liczby par biegunów magnetycznych

B. szeregowe podłączenie dodatkowego rezystora do jednego z uzwojeń

C. zmianę częstotliwości napięcia zasilającego

D. zmianę kolejności faz w sieci zasilającej silnik

Odpowiedzi, które sugerują, że zmianę kierunku obrotów wirnika silnika indukcyjnego trójfazowego można osiągnąć poprzez inne metody, są nieprawidłowe z technicznego punktu widzenia. Zmiana częstotliwości napięcia zasilającego wpływa na prędkość obrotową silnika, lecz nie zmienia kierunku obrotów wirnika. Zmiana liczby par biegunów magnetycznych również wpływa na prędkość, ale nie na kierunek. Takie podejście może prowadzić do błędnych wniosków, gdyż zmiany w częstotliwości i liczbie biegunów są związane z regulacją prędkości i efektywnością energetyczną, co jest zupełnie inną kwestią. Co więcej, szeregowe włączenie dodatkowego rezystora do jednego z uzwojeń nie ma wpływu na zmianę kierunku obrotów, a może wręcz prowadzić do spadku wydajności silnika. W praktyce, takie rozwiązania mogą prowadzić do nieprawidłowego działania silnika oraz jego przedwczesnego uszkodzenia. Kluczowe jest zrozumienie, że kierunek obrotów w trójfazowym silniku indukcyjnym jest bezpośrednio związany z sekwencją faz, co jest fundamentalną zasadą w elektrotechnice. Przykłady z praktyki potwierdzają, że nieprzestrzeganie tej zasady może prowadzić do poważnych problemów w systemach automatyki przemysłowej.

Pytanie 31

W niektórych sterownikach nie są dostępne wszystkie funkcje bloków czasowych. Przedstawiony program realizuje działanie timera typu

A. TOF

B. TP

C. TOFR

D. TONR

Odpowiedź TOF (Timer Off-Delay) jest poprawna, ponieważ w analizowanym programie widoczne jest, że timer ten aktywuje się w momencie, gdy sygnał wejściowy zostaje wyłączony. Blok TOF jest wykorzystywany w sytuacjach, gdy konieczne jest opóźnienie wyłączenia sygnału wyjściowego po zniknięciu sygnału wejściowego. Przykładowo, w aplikacjach automatyki przemysłowej, gdy silnik musi być wyłączony, ale pewne operacje, takie jak spowolnienie lub zabezpieczenia, muszą być kontynuowane przez określony czas, blok TOF zapewnia, że wyjście Q pozostaje aktywne przez ustawiony czas opóźnienia. Zastosowanie takiego rozwiązania jest zgodne z najlepszymi praktykami w obszarze automatyki, gdzie kontrola czasowa jest kluczowa dla zapewnienia płynności procesów. Warto również zwrócić uwagę, że poprawne użycie timerów, takich jak TOF, pozwala na tworzenie bardziej elastycznych i responsywnych systemów sterowania, co jest niezwykle ważne w nowoczesnych instalacjach przemysłowych.

Pytanie 32

Trójfazowy silnik indukcyjny klatkowy zasilany nominalnym napięciem uruchamia się i działa prawidłowo, lecz po obciążeniu zbyt mocno się nagrzewa. W jaki sposób można ustalić przyczynę?

A. Sprawdzić swobodę obracania się wirnika w stojanie

B. Sprawdzić współosiowość wałów silnika oraz maszyny napędzanej

C. Zmierzyć wartość napięcia w linii zasilającej

D. Zmierzyć prąd pobierany przez silnik oraz napięcie na zaciskach w czasie pracy

Pomiar prądu pobieranego przez silnik oraz napięcia na zaciskach podczas jego pracy jest kluczowym krokiem w diagnozowaniu problemów związanych z nadmiernym nagrzewaniem się silnika indukcyjnego trójfazowego klatkowego. Wysokie wartości prądu mogą wskazywać na przeciążenie silnika, co jest jednym z głównych czynników prowadzących do przegrzewania. Przykładowo, jeśli silnik działa w warunkach, które wymagają od niego większej mocy niż nominalna, to może to prowadzić do wzrostu temperatury oraz uszkodzenia uzwojenia. Z kolei pomiar napięcia na zaciskach pozwala ocenić, czy silnik otrzymuje odpowiednią ilość energii. Niewłaściwe napięcie może być wynikiem problemów w instalacji elektrycznej, co również wpływa na wydajność silnika. W praktyce, zgodnie z normami, warto regularnie przeprowadzać takie pomiary jako część rutynowej konserwacji, aby zminimalizować ryzyko awarii oraz przedłużyć żywotność urządzenia. Monitorowanie tych parametrów jest zgodne z dobrymi praktykami w utrzymaniu ruchu i pozwala na wczesne wykrywanie problemów, co jest kluczowe w środowisku przemysłowym.

Pytanie 33

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 35

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 36

Jakie elementy powinny być zacienione na rysunku technicznym przekroju komponentu?

A. Wyrwania.

B. Żebra.

C. O kształtach oczywistych.

D. Tylko o kształtach obrotowych.

Wybór innych odpowiedzi, takich jak "Żebra", "O kształtach oczywistych" oraz "Tylko o kształtach obrotowych", wskazuje na nieporozumienie dotyczące zasad rysunku technicznego. Żebra, które są elementami wspierającymi lub wzmacniającymi strukturę, nie są standardowo zakreskowane, ponieważ ich kształt jest zazwyczaj oczywisty i łatwy do zrozumienia w kontekście konstrukcji. Podobnie, zakreskowanie elementów "o kształtach oczywistych" jest zbędne, ponieważ ich kształt nie wymaga dodatkowego podkreślenia w przekroju, co może prowadzić do niejasności i przeładowania informacji na rysunku. Z kolei odpowiedź "Tylko o kształtach obrotowych" pomija kluczowy aspekt przekroju, który dotyczy nie tylko detali o kształtach obrotowych, ale także wszelkich elementów wewnętrznych, które powinny być przedstawione w sposób umożliwiający ich zrozumienie. Rysunki techniczne mają na celu jasne przekazywanie informacji i unikanie zbędnych komplikacji. W związku z tym brak zakreskowania niewidocznych elementów, takich jak wyrwania, może prowadzić do nieporozumień w interpretacji rysunku. W praktyce, kluczowe jest przestrzeganie norm i standardów, które jasno definiują, jakie elementy powinny być zakreskowane, aby zapewnić precyzyjną i jednoznaczną komunikację w procesie projektowania.

Pytanie 37

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 38

W podręczniku obsługi silnika zasilanego napięciem 400 V i kontrolowanego przez PLC powinna być zawarta informacja: Przed rozpoczęciem prac konserwacyjnych należy odłączyć wszystkie obwody zasilające.

A. zabezpieczyć je przed uruchomieniem i sprawdzić, czy nie ma napięcia

B. zabezpieczyć je przed uruchomieniem oraz zewrzeć obudowę silnika z uziemieniem

C. uziemić silnik oraz uziemić sterownik przy użyciu urządzenia do uziemiania

D. sprawdzić, czy nie ma napięcia i zewrzeć złącza silnika

Wybór odpowiedzi "zabezpieczyć je przed włączeniem i sprawdzić brak napięcia" jest kluczowy dla zapewnienia bezpieczeństwa podczas konserwacji silników elektrycznych. Zgodnie z normami bezpieczeństwa, takimi jak PN-EN 60204-1, przed przystąpieniem do jakichkolwiek prac konserwacyjnych należy zawsze odłączyć zasilanie. Zabezpieczenie obwodów przed włączeniem jest podstawowym krokiem, który minimalizuje ryzyko przypadkowego uruchomienia maszyny. Proces sprawdzania braku napięcia, na przykład za pomocą wskaźnika napięcia, jest niezbędny, aby upewnić się, że obwód jest całkowicie bezpieczny do pracy. Tego rodzaju procedury są standardowymi praktykami w przemyśle, które zapewniają nie tylko bezpieczeństwo technika, ale także zapobiegają uszkodzeniu sprzętu. Oprócz tego, stosowanie odpowiednich osłon i oznakowań ostrzegawczych jest również ważne, aby informować innych pracowników o prowadzonych pracach konserwacyjnych, co dodatkowo zwiększa poziom bezpieczeństwa w miejscu pracy.

Pytanie 39

Układ przekaźnikowy z samopodtrzymaniem załączający silnik elektryczny małej mocy zastąpiono układem ze sterownikiem PLC. Który z programów wprowadzony do sterownika zapewni identyczne sterowanie silnikiem do sterowania realizowanego przez układ przekaźnikowy?

A. B.

B. A.

C. C.

D. D.

Wybór odpowiedzi, która nie jest zgodna z logiką schematu A, może wynikać z niepełnego zrozumienia zasady działania układów przekaźnikowych z samopodtrzymaniem. Układy te opierają się na zasadzie, że po aktywacji, przekaźnik utrzymuje swoją stan, co jest kluczowe w kontekście automatyzacji. Odpowiedzi, które nie odwzorowują tej logiki, mogą zawierać błędy w postrzeganiu działania styków przekaźnikowych oraz ich funkcji w obwodzie. Na przykład, niektóre schematy mogą sugerować, że silnik jest włączany bez samopodtrzymania, co prowadziłoby do jego wyłączenia po zwolnieniu przycisku 'Start', co jest niezgodne z pożądanym działaniem. W automatyce przemysłowej ważne jest, aby każdy element obwodu współdziałał ze sobą zgodnie z oczekiwaniami, a błędne schematy mogą prowadzić do awarii systemu. Zrozumienie koncepcji samopodtrzymania oraz roli przekaźników w procesach sterowania jest kluczowe dla prawidłowego projektowania systemów automatyzacji. W praktyce, typowe błędy to mylenie funkcji przekaźnika z innymi elementami obwodu, co może skutkować nieefektywnym działaniem całego systemu. Dlatego istotne jest, aby przy projektowaniu i programowaniu systemów PLC, kierować się zasadami jasno określającymi logikę działania i zapewniającymi niezawodność obwodów elektrycznych.

Pytanie 40

Którą operację należy wykonać w programie CAD, aby ze szkicu przedstawionego na rysunku 1. otrzymać bryłę 3D przedstawioną na rysunku 2.?

A. Wyciągnięcie proste.

B. Wyciągnięcie złożone.

C. Przeciągnięcie po ścieżce.

D. Wyciągnięcie obrotowe.

Aby przekształcić szkic przedstawiony na rysunku 1. w bryłę 3D widoczną na rysunku 2., konieczne jest użycie operacji wyciągnięcia prostego. Ta technika polega na wyciągnięciu konturu szkicu wzdłuż prostej osi, co zazwyczaj odbywa się prostopadle do płaszczyzny szkicu. Przykładowo, w procesie projektowania mechanicznego, gdy tworzysz elementy, takie jak pokrywy czy obudowy, wyciągnięcie proste jest najczęściej stosowaną metodą. Zastosowanie tej operacji pozwala na precyzyjne określenie wysokości bryły, co jest kluczowe w wielu zastosowaniach inżynieryjnych. W praktyce, inżynierowie często korzystają z wyciągnięcia prostego do tworzenia podstawowych kształtów, które następnie mogą być modyfikowane za pomocą innych operacji, takich jak cięcie czy zaokrąglanie. Dobrą praktyką jest też zachowanie spójności w wymiarach, co ułatwia późniejsze operacje montażowe.
