Szczegółowe wyniki:

Pytanie 1

Przed dokonaniem pomiaru rezystancji izolacji w instalacji elektrycznej najpierw należy odciąć napięcie zasilające, a potem

A. zamontować do opraw źródła światła, włączyć odbiorniki jednofazowe do gniazd wtyczkowych, włączyć silniki trójfazowe

B. usunąć z opraw źródła światła, wyłączyć odbiorniki jednofazowe z gniazd wtyczkowych, odłączyć silniki trójfazowe

C. zamontować do opraw źródła światła, wyłączyć odbiorniki jednofazowe z gniazd wtyczkowych, włączyć silniki trójfazowe

D. usunąć z opraw źródła światła, włączyć odbiorniki jednofazowe do gniazd wtyczkowych, odłączyć silniki trójfazowe

To, co napisałeś, jest trochę nie tak. Wybór złej sekwencji działań przed pomiarem rezystancji izolacji może prowadzić do różnych kłopotów, zarówno z bezpieczeństwem, jak i z jakością wyników. Na przykład, jeśli nie wymontujesz źródeł światła i nie wyłączysz jednofazowych odbiorników, to narażasz się na ryzyko porażenia prądem. Włączenie ich przed testem może dać złe wyniki i stwarza niebezpieczeństwo dla osoby przeprowadzającej pomiar. To jest sprzeczne z zasadą, że trzeba upewnić się, że wszystko jest odcięte od prądu. Dobrze jest pamiętać, że podłączanie urządzeń bez wcześniejszego ich rozłączenia może wprowadzić niechciane napięcia do obwodu, co grozi uszkodzeniem sprzętu pomiarowego i może wprowadzić zamieszanie w diagnozowaniu stanu izolacji. Często takie pomyłki wynikają z braku wiedzy o odpowiednich zasadach bezpieczeństwa oraz testów elektrycznych, co może prowadzić do błędów w pomiarach, a nawet do zagrożenia dla zdrowia i życia. Dlatego ważne jest, żeby zawsze trzymać się ustalonych norm i dobrych praktyk przed przystąpieniem do jakichkolwiek prac związanych z instalacją elektryczną.

Pytanie 2

Wyznacz całkowity względny błąd pomiarowy rezystancji izolacyjnej przewodów, jeśli wskazania miernika wyniosły 200,0 MΩ, a jego niepewność to ± (3% w.w. + 8 cyfr)?

A. 8,3%

B. 3,0%

C. 3,4%

D. 6,8%

Wiele osób może pomylić pojęcie błędu pomiarowego, nie dostrzegając, jak ważne jest zrozumienie różnorodnych źródeł niedokładności. Odpowiedzi 3,0% oraz 6,8% mogą wydawać się kuszące, ponieważ mogą wynikać z niepoprawnych założeń dotyczących obliczenia błędów. W przypadku błędu 3,0%, można błędnie założyć, że tylko błąd procentowy jest istotny, podczas gdy nie uwzględnia się wpływu cyfr, co prowadzi do zaniżenia rzeczywistego błędu. Z kolei odpowiedź 6,8% może sugerować, że błąd wyrażony w cyfrach jest tak samo istotny jak błąd procentowy, co jest mylnym podejściem. W rzeczywistości, aby uzyskać całkowity względny błąd, musimy zrozumieć, że oba te błędy mają różne jednostki i nie można ich po prostu dodać. Dodatkowo, należy pamiętać, że przy pomiarach elektrycznych, takich jak rezystancja, ważne jest, aby znać granice dokładności urządzeń pomiarowych oraz ich wpływ na ostateczne wyniki. Przy pomiarach dużych wartości, jak w tym przypadku 200,0 MΩ, błąd wyrażony w cyfrach jest znacząco mniejszy niż błąd procentowy, co wskazuje na konieczność dokładnej analizy sytuacji. Z takich powodów, pomiar rezystancji izolacji wymaga staranności i przestrzegania norm metrologicznych, aby uzyskać wiarygodne wyniki.

Pytanie 3

Kierunek rotacji wirnika silnika elektrycznego ustala się, obserwując jego wał z perspektywy

A. czopu

B. przewietrznika

C. wprowadzenia przewodu zasilającego

D. tabliczki znamionowej

Kierunek obrotów wirnika silnika elektrycznego określa się patrząc na jego wał od strony czopu, ponieważ jest to standardowa praktyka w inżynierii elektrycznej. Patrzenie z tej strony pozwala na jednoznaczne ustalenie, czy wirnik obraca się w prawo czy w lewo. W przypadku urządzeń napędzanych elektrycznie, znanie kierunku obrotów wirnika jest kluczowe dla prawidłowego działania systemu, ponieważ wpływa na wydajność i bezpieczeństwo całej instalacji. Wiele urządzeń, takich jak pompy czy wentylatory, jest zaprojektowanych do działania w określonym kierunku, a ich niewłaściwe zainstalowanie może prowadzić do uszkodzeń czy zmniejszenia efektywności. Dobrym przykładem jest zastosowanie silników w aplikacjach przemysłowych, gdzie niewłaściwy kierunek obrotów może skutkować nieprawidłowym działaniem maszyn. W związku z tym, podczas instalacji i konserwacji urządzeń elektrycznych, istotne jest przypilnowanie, aby kierunek obrotów był sprawdzany w odpowiedni sposób, co jest zgodne z najlepszymi praktykami w branży.

Pytanie 4

Które żyły przewodów należy połączyć ze sobą w puszce rozgałęźnej układu elektrycznego, przedstawionej na rysunku, aby połączenie zapewniało sterowanie oświetleniem i było zgodne ze sztuką monterską?

A. L z 1, N z 4, 2 z 3

B. L z 3, N z 2, 1 z 4

C. L z 4, N z 1, 2 z 3

D. L z 1, N z 3, 2 z 4

Poprawna odpowiedź, czyli połączenie L z 1, N z 4 oraz 2 z 3, jest zgodna z zasadami sztuki monterskiej i zapewnia prawidłowe funkcjonowanie obwodu oświetleniowego. W tej konfiguracji przewód fazowy (L) łączy się z przełącznikiem (1), co pozwala na załączanie i wyłączanie oświetlenia w sposób kontrolowany. Przewód neutralny (N), który jest kluczowy dla pełnego obiegu prądu, łączy się z oświetleniem (4), co zapewnia jego poprawne działanie. Połączenie przewodów w puszce rozgałęźnej (2 z 3) jest również istotne, gdyż umożliwia efektywne zarządzanie obwodem oraz minimalizuje straty energii. Warto zauważyć, że zgodność z normami, takimi jak PN-IEC 60364, które dotyczą instalacji elektrycznych, zapewnia bezpieczeństwo i efektywność energetyczną. Takie połączenie jest również stosowane w praktyce podczas montażu instalacji oświetleniowych w budynkach mieszkalnych i komercyjnych, co potwierdza jego praktyczną użyteczność.

Pytanie 5

Na zdjęciu przedstawiono

A. odłącznik.

B. rozłącznik.

C. bezpiecznik.

D. wyłącznik.

Często ludzie mylą rozłącznik z innymi urządzeniami elektrycznymi, co prowadzi do zamieszania. Wyłącznik działa trochę inaczej, bo przerywa obwód automatycznie przy przeciążeniu czy zwarciu, a jego funkcja jest inna niż rozłącznika, który nie wyłącza automatycznie. Odłącznik też się myli, bo chociaż służy do rozłączania, to ma swoje ograniczenia i nie nadaje się do pracy pod obciążeniem. Wiele osób nie zdaje sobie sprawy, że odłącznik nie jest dobrym wyborem w sytuacjach, kiedy jest ryzyko rozłączania pod napięciem. Bezpiecznik to inna sprawa, działa na zasadzie przepalania się, gdy jest przeciążenie, czyli też jest zupełnie czym innym niż rozłącznik. Wiele osób myśli, że te trzy urządzenia są takie same, a to może powodować problemy przy doborze sprzętu w instalacjach elektrycznych. Dlatego zrozumienie różnic między nimi to podstawa dla każdego technika czy inżyniera, żeby wszystko działało jak należy i było bezpieczne.

Pytanie 6

Który przekaźnik oznacza się przedstawionym symbolem graficznym?

A. Impulsowy.

B. Priorytetowy.

C. Wielofunkcyjny.

D. Czasowy.

Przekaźnik impulsowy, który widzisz na rysunku w pytaniu, to fajne urządzenie, które jest często używane w automatyce. Działa tak, że przy każdym kolejnym impulsie prądu zmienia stan obwodu. To pozwala na lepsze zarządzanie sygnałami i sterowanie różnymi procesami. W praktyce można go spotkać w systemach zabezpieczeń, automatycznych włącznikach światła czy w urządzeniach do zdalnego sterowania. Jak to działa? Pierwszy impuls zamyka obwód, a następny go otwiera. Dzięki temu można robić różne rzeczy, takie jak liczenie impulsów czy przełączanie. Fajnie, że są normy IEC 60947, które mówią o bezpieczeństwie i niezawodności tych przekaźników, bo to sprawia, że są naprawdę ważnym elementem w nowoczesnych systemach sterowania.

Pytanie 7

W jakim typie układu sieciowego można zrealizować instalację trójfazową za pomocą przewodu trzyżyłowego?

A. TN-S

B. TN-C

C. TN-C-S

D. IT

Wybór układu sieciowego TN-C-S, TN-S lub TN-C do realizacji instalacji trójfazowej przewodem trójżyłowym jest niewłaściwy, co wynika z charakterystyki tych układów. W układzie TN-C, przewody neutralne i ochronne są połączone, co stwarza ryzyko pojawienia się prądów w przewodzie neutralnym, co jest niebezpieczne w przypadku uszkodzeń izolacji. Użycie przewodu trójżyłowego w tym przypadku oznaczałoby, że jedna z żył musi pełnić podwójną rolę, co narusza zasady norm i standardów branżowych. Układ TN-S, w którym przewód neutralny i przewód ochronny są oddzielne, również ogranicza możliwość wykorzystania przewodu trójżyłowego w kontekście trójfazowym. W przypadku braku odpowiedniego uziemienia, ryzyko wystąpienia zwarć doziemnych wzrasta, co zagraża zarówno instalacji, jak i użytkownikom. W układzie TN-C-S, który jest połączeniem TN-C i TN-S, zachowane są podobne problemy, ponieważ również wprowadza konieczność stosowania przewodów, które mogą być narażone na uszkodzenia. Układ IT zapewnia większe bezpieczeństwo, a jego zastosowanie w miejscach, gdzie wymagana jest niezawodność, jest zgodne z najlepszymi praktykami inżynieryjnymi. Kluczowe jest zrozumienie, że wybór odpowiedniego układu sieciowego ma znaczenie nie tylko z perspektywy technicznej, ale również bezpieczeństwa użytkowników i ciągłości działania urządzeń.

Pytanie 8

Jaki z podanych warunków powinien być zrealizowany podczas instalacji elektrycznej prowadzonej na tynku na zewnątrz budynku mieszkalnego?

A. Użycie transformatora separacyjnego do zasilania

B. Montaż ochronników przepięciowych w głównej rozdzielnicy

C. Zamontowanie osłon, które chronią przewody przed promieniowaniem słonecznym

D. Zastosowanie wyłączników różnicowoprądowych o dużej czułości

W kontekście wykonywania instalacji elektrycznej na tynku na zewnątrz budynku mieszkalnego, wiele osób może być skłonnych do myślenia, że zastosowanie transformatora separacyjnego jest kluczowe. Choć transformatory separacyjne mają swoje miejsce w zastosowaniach, ich rola w kontekście ochrony przewodów elektrycznych przed działaniem promieni słonecznych jest nieznaczna. Transformator ten oddziela obwody od źródła zasilania, ale nie zapewnia ochrony przed dolegliwościami związanymi z ekspozycją na promieniowanie UV, co czyni go niewłaściwym wyborem w tej konkretnej sytuacji. Z kolei zastosowanie wyłączników różnicowoprądowych wysokoczułych, choć istotne dla ochrony przed porażeniem prądem, nie ma bezpośredniego wpływu na zabezpieczenie przewodów przed działaniem promieni słonecznych. Wyłączniki te działają na zasadzie wykrywania różnic prądów, co jest ważne, ale nie chroni instalacji przed uszkodzeniami spowodowanymi przez czynniki zewnętrzne. Ochronniki przepięciowe w rozdzielnicy głównej są istotne dla ochrony instalacji przed przepięciami, ale ich zastosowanie nie zastąpi fizycznych osłon przewodów, które są niezbędne w zewnętrznych instalacjach. Wszelkie te koncepcje mogą prowadzić do błędnego wniosku, że wystarczy zastosować te elementy, aby zapewnić bezpieczeństwo instalacji, podczas gdy kluczowym aspektem pozostaje zabezpieczenie przed działaniem promieni słonecznych przez odpowiednie osłony.

Pytanie 9

Jaka jest minimalna wartość rezystancji izolacji przewodu, gdy mierzymy induktorem w sieci o napięciu znamionowym badanego obwodu U < 500 V?

A. < 0,5 MΩ

B. ≥ 0,5 MΩ

C. ≥ 0,25 MΩ

D. < 0,25 MΩ

Odpowiedzi, które podają wartości rezystancji izolacji poniżej 0,5 MΩ, nie są odpowiednie. Nie spełniają one podstawowych wymagań, co może być niebezpieczne. Wartości < 0,25 MΩ czy < 0,5 MΩ nie dają dobrego poziomu izolacji, co prowadzi do ryzyka porażenia prądem lub uszkodzenia sprzętu. W zasadzie, jeżeli rezystancja jest poniżej 0,5 MΩ, to może to oznaczać problemy z izolacją przewodów. To z kolei może prowadzić do naprawdę poważnych konsekwencji, jak pożary. Często myli się wartości rezystancji, chcąc uprościć pomiary, ale to jest naprawdę ryzykowne w kontekście bezpieczeństwa elektrycznego. Należy pamiętać, że dobra izolacja chroni nie tylko osoby pracujące w pobliżu, ale również sprzęt i systemy. Gdy wartości rezystancji są niższe niż wymagane 0,5 MΩ, może to wynikać z niewłaściwego stanu instalacji lub zużycia materiałów izolacyjnych. To jeszcze bardziej podkreśla, jak ważne są regularne kontrole i pomiary, żeby wszystko było zgodne z normami bezpieczeństwa instalacji elektrycznych.

Pytanie 10

W celu naprawy kabla przyłączeniowego, który został uszkodzony podczas prac ziemnych i został ułożony bez zapasu, potrzebne są

A. dwie mufy kablowe i odcinek kabla

B. odcinek kabla zakończony głowicami

C. mufa rozgałęźna oraz odcinek kabla

D. odcinek kabla oraz zgrzewarka

Wybór mufy rozgałęźnej i odcinka kabla nie jest adekwatny, ponieważ mufy rozgałęźne służą do rozdzielania sygnałów i energii elektrycznej na różne obwody, a nie do naprawy uszkodzonego kabla. Użycie mufy rozgałęźnej w kontekście naprawy kabla, który nie ma zapasu, prowadzi do ryzyka niewłaściwych połączeń, co może skutkować awarią całego systemu. Ponadto, sugerowanie użycia odcinka kabla i zgrzewarki jest również błędne, ponieważ zgrzewanie nie jest standardową metodą naprawy kabli przyłączeniowych, a realizacja takich operacji wiąże się z dodatkowymi ryzykami, jak na przykład niewłaściwe połączenia, które mogą prowadzić do wzrostu oporu lub przegrzewania się złącza. Ostatnia propozycja polegająca na użyciu odcinka kabla zakończonego głowicami jest niewłaściwa, gdyż głowice kablowe stosowane są głównie w kontekście kończenia kabli do urządzeń elektrycznych, a nie w sytuacji, gdy konieczne jest połączenie uszkodzonego kabla z nowym odcinkiem. Typowe błędy myślowe prowadzące do takich nieprawidłowych decyzji obejmują nieznajomość zasadności użycia konkretnych typów muf oraz ich zastosowania w kontekście naprawy kabli, co może prowadzić do zagrożeń dla bezpieczeństwa i niezawodności całej instalacji elektrycznej.

Pytanie 11

Kontrola instalacji elektrycznych, które są narażone na szkodliwe działanie warunków atmosferycznych lub destrukcyjne oddziaływanie czynników występujących podczas eksploatacji budynku, powinna odbywać się nie rzadziej niż raz na

A. rok

B. kwartał

C. 4 lata

D. 2 lata

Przeprowadzanie kontroli instalacji elektrycznych narażonych na szkodliwe wpływy atmosferyczne co najmniej raz w roku jest zgodne z normami bezpieczeństwa oraz dobrymi praktykami w branży budowlanej. Regularne inspekcje pozwalają na wczesne wykrycie potencjalnych problemów, takich jak korozja czy uszkodzenia izolacji, co może znacząco obniżyć ryzyko awarii elektrycznych. Na przykład, w przypadku instalacji znajdujących się na zewnątrz budynków, narażonych na opady deszczu, śniegu czy zmiany temperatury, roczna kontrola pozwala na ocenę stanu technicznego wszystkich elementów. Dzięki temu możemy podjąć działania prewencyjne, takie jak wymiana uszkodzonych części czy poprawa izolacji, co przekłada się na bezpieczniejsze użytkowanie budynków. Dodatkowo, zgodnie z przepisami prawa budowlanego oraz normami PN-IEC 60364, regularne kontrole są niezbędne dla zapewnienia bezpieczeństwa użytkowników oraz zgodności z normami technicznymi.

Pytanie 12

Który element oznacza się na schematach elektrycznych symbolem graficznym przedstawionym na rysunku?

A. Autotransformator.

B. Łącznik krańcowy.

C. Gniazdo z transformatorem separacyjnym.

D. Dławik.

Gniazdo z transformatorem separacyjnym, oznaczone na schematach elektrycznych odpowiednim symbolem graficznym, pełni kluczową rolę w instalacjach elektrycznych, szczególnie w kontekście zapewnienia bezpieczeństwa użytkowników. Transformator separacyjny oddziela obwody niskonapięciowe od wysokiego napięcia, co minimalizuje ryzyko porażenia prądem. Zgodnie z normą PN-EN 60617, symbol graficzny dla gniazda z transformatorem separacyjnym jest jasno określony, co pozwala na łatwe rozpoznanie tego elementu na schematach. Przykładowo, w zastosowaniach medycznych, takie gniazda są często używane w aparaturze, gdzie kluczowe jest oddzielenie obwodów dla bezpieczeństwa pacjentów. Dzięki zastosowaniu transformatora separacyjnego, użytkownicy mogą być pewni, że ich sprzęt działa w bezpieczny sposób, a także spełnia wymogi dotyczące ochrony przed porażeniem elektrycznym. W praktyce, instalacja gniazd z transformatorem separacyjnym jest istotnym elementem ochrony w wielu branżach, co podkreśla znaczenie poprawnego rozpoznawania symboli graficznych na schematach.

Pytanie 13

Jakie akcesoria, oprócz szczypiec, powinien mieć monter do podłączenia kabla YnKY5x120 w rozdzielnicy?

A. Lutownicę, zestaw wkrętaków, ściągacz izolacji

B. Nóż monterski, praskę, ściągacz izolacji

C. Nóż monterski, praskę, zestaw kluczy

D. Ściągacz izolacji, nóż monterski, wkrętak

Odpowiedź, którą zaznaczyłeś, to 'Nóż monterski, praskę, komplet kluczy'. Nóż monterski jest super ważny do precyzyjnego cięcia kabli i ich przygotowania do podłączenia. Praska to kluczowe narzędzie, które pozwala na solidne łączenie przewodów elektrycznych z użyciem złączek. Przecież jakość tych połączeń jest mega istotna w instalacjach elektrycznych, bo ma bezpośredni wpływ na bezpieczeństwo i niezawodność systemu. No i kompletny zestaw kluczy też się przydaje, bo czasami trzeba dokręcić lub odkręcić śruby mocujące przy podłączaniu kabli do rozdzielnicy. Używanie odpowiednich narzędzi według branżowych norm, jak PN-IEC 60364, zapewnia, że prace montażowe są bezpieczne i efektywne. Kiedy korzystasz z tych narzędzi, monter ma możliwość szybkiego i dokładnego wykonania podłączeń, co jest ważne, zwłaszcza przy realizacji projektów budowlanych czy modernizacyjnych.

Pytanie 14

Do czego przeznaczone są kleszcze przedstawione na ilustracji?

A. Do zaciskania końcówek tulejkowych na żyłach wielodrutowych.

B. Do zaprasowywania końców przewodów w połączeniach wsuwanych.

C. Do montażu zacisków zakleszczających.

D. Do formowania oczek na końcach żył jednodrutowych.

Te kleszcze, co są na obrazku, to narzędzie do robienia oczek na końcach żyłek, które mają tylko jeden drut. Mają takie stożkowe szczęki, które fajnie pozwalają wyprofilować drut, żeby dobrze się łączył z innymi częściami instalacji elektrycznej. Można je zobaczyć w akcji tam, gdzie trzeba zrobić mocne i trwałe połączenia, co jest ważne zarówno w przemyśle, jak i w domach. Te oczka pomagają przyczepić przewody do zacisków, a to jest zgodne z normami, które mówią, jak to wszystko powinno być robione, żeby było bezpiecznie i trwale. Dobrze używać takich narzędzi, bo w przeciwnym razie można łatwo uszkodzić drut. Gdy dobrze uformujemy drut kleszczami, zmniejszamy ryzyko zwarć i innych problemów technicznych, co ma duże znaczenie, gdy pracuje się z elektryką.

Pytanie 15

Który z przedstawionych rdzeni stosowany jest do produkcji transformatora toroidalnego?

A. B.

B. A.

C. D.

D. C.

Wybór innej odpowiedzi, jak A, B lub D, może wynikać z braku zrozumienia kluczowych cech rdzeni stosowanych w transformatorach toroidalnych. Rdzenie oznaczone innymi literami nie mają kształtu pierścienia, co jest fundamentalną cechą rdzeni toroidalnych. Na przykład, rdzenie prostokątne lub cylindryczne, które mogą być sugerowane przez inne odpowiedzi, są często stosowane w standardowych transformatorach, ale charakteryzują się wyższymi stratami energetycznymi z powodu tzw. efektu bocznego strumienia, który prowadzi do rozpraszania energii. To zjawisko jest niezwykle istotne w kontekście projektowania efektywnych systemów zasilania. Wybór niewłaściwego rdzenia może również wpłynąć na gabaryty urządzenia, co w przypadku zastosowań wymagających kompaktowych rozmiarów, jak w elektronice użytkowej, ma kluczowe znaczenie. Warto zwrócić uwagę na typowe błędy myślowe, takie jak zbyt ogólne podejście do klasyfikacji rdzeni, co może prowadzić do niepoprawnych wniosków. Aby poprawnie zrozumieć, dlaczego rdzeń toroidalny jest najlepszym wyborem, ważne jest, aby zwrócić uwagę na jego zastosowanie w kontekście specyfikacji technicznych oraz efektywności energetycznej, co jest kluczowe w nowoczesnym projektowaniu urządzeń elektronicznych.

Pytanie 16

Którego silnika elektrycznego dotyczy przedstawiony schemat?

A. Synchronizowanego.

B. Szeregowego prądu stałego.

C. Bocznikowego prądu stałego.

D. Synchronicznego.

Odpowiedzi, które wybrałeś, wskazują na pewne nieporozumienia dotyczące klasyfikacji silników elektrycznych. Silnik synchroniczny oraz synchronizowany to typy silników prądu przemiennego, które działają na zasadzie synchronizacji prędkości obrotowej wirnika z częstotliwością prądu zasilającego. Te silniki są często używane w aplikacjach, gdzie wymagana jest stała prędkość obrotowa, jednak nie mają one zastosowania w kontekście schematu, który pokazuje silnik prądu stałego. Silnik bocznikowy prądu stałego, z kolei, charakteryzuje się połączeniem równoległym uzwojenia wzbudzenia, co wpływa na zachowanie momentu obrotowego przy różnych prędkościach. Wybór jednego z tych typów silników do analizy schematu może prowadzić do błędnych wniosków, ponieważ ich zasady działania oraz zastosowania są odmienne od silnika szeregowego. Należy zwrócić uwagę na to, że nieprawidłowe identyfikowanie silników może prowadzić do wyboru niewłaściwych rozwiązań technologicznych w praktyce, co w konsekwencji może skutkować awariami lub zmniejszoną efektywnością systemów, w których są one wykorzystywane. Zrozumienie różnic pomiędzy tymi typami silników oraz ich właściwościami jest kluczowe dla skutecznego projektowania i eksploatacji urządzeń elektrycznych.

Pytanie 17

Jakie czynności nie są częścią przeglądów instalacji elektrycznej?

A. pomiarów napięcia oraz rezystancji izolacji

B. przyjęcia do eksploatacji

C. oględzin

D. przeprowadzania konserwacji i napraw

Przyjęcie do eksploatacji instalacji elektrycznej to proces, który następuje po zakończeniu wszystkich działań związanych z jej budową oraz po przeprowadzeniu wymaganych testów i pomiarów. Proces ten nie jest częścią regularnych przeglądów instalacji elektrycznej, które koncentrują się głównie na ocenie stanu technicznego, wykonaniu pomiarów, takich jak napięcia oraz rezystancje izolacji, a także na przeprowadzaniu oględzin wizualnych oraz ocenie bezpieczeństwa użytkowania instalacji. Przyjęcie do eksploatacji obejmuje natomiast sprawdzenie, czy instalacja została wykonana zgodnie z projektem oraz obowiązującymi normami, takimi jak PN-IEC 60364. W praktyce oznacza to, że przed oddaniem instalacji do użytku, wszystkie jej elementy muszą być starannie skontrolowane, a wyniki pomiarów muszą spełniać określone normy, co przekłada się na bezpieczeństwo użytkowników oraz standardy jakości. Warto zauważyć, że odpowiednie dokumenty potwierdzające przyjęcie do eksploatacji są niezbędne dla przyszłych przeglądów oraz konserwacji.

Pytanie 18

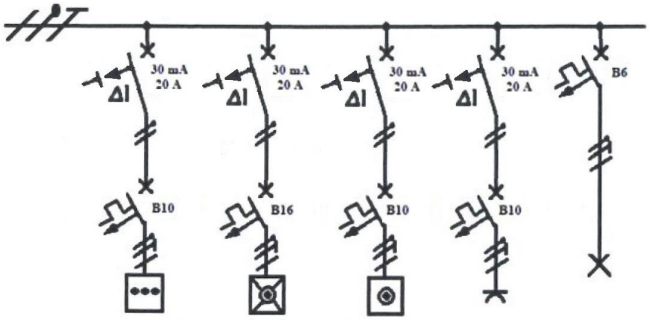

W rozdzielnicy instalacji mieszkaniowej, wykonanej zgodnie z przedstawionym schematem, należy zainstalować

A. jeden wyłącznik różnicowoprądowy, cztery trójfazowe wyłączniki nadprądowe i cztery jednofazowe wyłączniki nadprądowe.

B. pięć wyłączników różnicowoprądowych i cztery jednofazowe wyłączniki nadprądowe.

C. cztery wyłączniki różnicowoprądowe i pięć jednofazowych wyłączników nadprądowych.

D. cztery wyłączniki różnicowoprądowe, cztery trójfazowe wyłączniki nadprądowe i jeden jednofazowy wyłącznik nadprądowy.

Wybrana odpowiedź jest prawidłowa, ponieważ zgodnie z przedstawionym schematem w rozdzielnicy instalacji mieszkaniowej zainstalowane są cztery wyłączniki różnicowoprądowe. Ich rola polega na zabezpieczaniu obwodów przed prądem upływowym, co jest kluczowe dla ochrony ludzi przed porażeniem prądem elektrycznym. Dodatkowo każda z linii zasilających musi być zabezpieczona jednofazowym wyłącznikiem nadprądowym, co w tym przypadku odpowiada pięciu wyłącznikom o wartościach znamionowych B10 lub B16. Takie podejście jest zgodne z normami PN-EN 61439 oraz PN-IEC 60364, które wskazują na konieczność odpowiedniego zabezpieczenia instalacji elektrycznych, aby zapewnić bezpieczeństwo użytkowania. W praktyce, przestrzeganie tych zasad minimalizuje ryzyko awarii oraz zwiększa niezawodność całej instalacji, co jest niezwykle istotne w kontekście użytkowania w warunkach domowych.

Pytanie 19

W układzie przedstawionym na rysunku zmierzono rezystancję pomiędzy poszczególnymi żyłami kabla, otrzymując następujące wyniki: R_A-B = 0; R_B-C = ∞; R_C-D = ∞; R_D-A= 0. Z wyników pomiarów wynika, że przerwana jest

A. żyła C

B. żyła A

C. żyła D

D. żyła B

Wybór żyły A, B lub D jako przerwanej może wynikać z kilku błędnych założeń dotyczących pomiarów rezystancji w układzie. Żyła A, będąca częścią obwodu, wykazuje rezystancję 0 w połączeniu z żyłą B oraz D. Sugerowanie przerwy w tej żyły jest nieuzasadnione, ponieważ jej pełna przewodność wskazuje na prawidłowe połączenie. W przypadku żyły B, wynik R_B-C oznaczający nieskończoną rezystancję nie jest wystarczającym dowodem na jej uszkodzenie, ponieważ wymagałoby to dodatkowych pomiarów i analizy całego obwodu. W rzeczywistości, nie można stwierdzić, że żyła B jest uszkodzona na podstawie jednego pomiaru. Żyła D również wykazuje 0 rezystancji w połączeniu z żyłą A, co podważa tezę o jej przerwie. Kluczowym błędem myślowym jest nie dostrzeżenie, że wyniki pomiarów muszą być analizowane w kontekście całego układu, a nie pojedynczych żył. Dlatego ważne jest, aby pamiętać o całkowitej topologii obwodu podczas analizy pomiarów, aby uniknąć mylnych wniosków. W rzeczywistości takie błędy mogą prowadzić do nieprawidłowej diagnozy i kosztownych napraw, co podkreśla znaczenie precyzyjnego podejścia do analizy wyników w praktyce inżynieryjnej.

Pytanie 20

Jaką kategorię urządzeń elektrycznych reprezentują przekładniki prądowe?

A. Do indukcyjnych sprzęgieł dwukierunkowych

B. Do prądnic tachometrycznych

C. Do transformatorów

D. Do wzmacniaczy maszynowych

Wybór odpowiedzi spośród wzmacniaczy maszynowych, indukcyjnych sprzęgieł dwukierunkowych czy prądnic tachometrycznych wprowadza w błąd, gdyż te urządzenia pełnią zupełnie inne funkcje i mają odmienną budowę oraz zastosowanie. Wzmacniacze maszynowe są urządzeniami służącymi do wzmacniania sygnałów, co jest kluczowe w procesach automatyzacji i kontroli, ale nie mają bezpośredniego związku z pomiarami prądu. Indukcyjne sprzęgła dwukierunkowe z kolei są stosowane do transmisji momentu obrotowego między dwoma elementami, co również jest oddalone od funkcji przekładników prądowych. Prądnice tachometryczne natomiast są wykorzystywane do pomiaru prędkości obrotowej i koncentrują się na generowaniu sygnałów proporcjonalnych do prędkości obrotowej, co nie ma nic wspólnego z pomiarem prądu elektrycznego. Wybór nieodpowiednich odpowiedzi wynika często z mylnego skojarzenia funkcji tych urządzeń z ich zastosowaniami. Aby zrozumieć różnice, warto zwrócić uwagę na specyfikę działania każdego z tych urządzeń oraz ich zastosowanie w różnych dziedzinach, co jest istotne dla prawidłowego rozumienia i wykorzystania technologii elektrycznej.

Pytanie 21

Jakie minimalne napięcie znamionowe może posiadać izolacja przewodów używanych w sieci trójfazowej o niskim napięciu 230/400 V?

A. 300/500 V

B. 100/100 V

C. 300/300 V

D. 450/750 V

Izolacja przewodów stosowanych w sieciach trójfazowych niskiego napięcia, takich jak 230/400 V, powinna spełniać określone normy dotyczące napięcia znamionowego. Odpowiedź 300/500 V jest prawidłowa, ponieważ zapewnia odpowiedni margines bezpieczeństwa i wytrzymałość na napięcia krótkotrwałe, które mogą wystąpić w wyniku zakłóceń lub przepięć. Przykładowo, przewody o izolacji 300/500 V są powszechnie stosowane w instalacjach domowych oraz przemysłowych, gdzie wymagane jest zabezpieczenie przed zwarciami i innymi problemami elektrycznymi. Zgodnie z normą PN-EN 60228, przewody te muszą być odporne na wysokie temperatury oraz działanie substancji chemicznych, co czyni je idealnym wyborem do różnorodnych zastosowań. W praktyce, dobór odpowiedniej izolacji ma kluczowe znaczenie dla bezpieczeństwa i efektywności systemów elektrycznych, dlatego ważne jest, aby stosować przewody zgodne z wymaganiami dotyczącymi napięcia znamionowego, zapewniając tym samym wysoką jakość instalacji elektrycznych.

Pytanie 22

Trasując położenie osprzętu instalacji w pomieszczeniu mieszkalnym na podstawie schematu, którego fragment przedstawiono na rysunku, należy

A. gniazda umieszczać tylko w strefie przypodłogowej.

B. wyłącznik i gniazda umieszczać na wysokości co najmniej 100 cm od podłoża.

C. gniazda umieszczać w odległości co najmniej 50 cm od krawędzi drzwi i okien.

D. uwzględnić zalecenia inwestora dotyczące wysokości umieszczania wyłącznika i gniazd w pomieszczeniu.

Wybór odpowiedzi uwzględniającej zalecenia inwestora dotyczące wysokości umieszczania wyłącznika i gniazd w pomieszczeniu jest prawidłowy, ponieważ zgodnie z polskimi normami oraz najlepszymi praktykami w branży elektrycznej, projektowanie instalacji elektrycznych powinno uwzględniać preferencje użytkowników. Wysokość montażu osprzętu może wpływać na komfort użytkowania, dlatego istotne jest, aby dostosować ją do indywidualnych potrzeb mieszkańców. Na przykład, w pomieszczeniach, gdzie osoby o różnym wzroście korzystają z gniazd czy wyłączników, ich optymalne umiejscowienie może znacznie poprawić funkcjonalność przestrzeni. Należy również pamiętać, że wszelkie zalecenia inwestora muszą być zgodne z przepisami bezpieczeństwa, co oznacza, że powinny one być weryfikowane pod kątem zgodności z normami np. PN-IEC 60364. Uwzględnienie takich wskazówek nie tylko poprawia ergonomię, ale także zwiększa bezpieczeństwo użytkowania instalacji elektrycznej.

Pytanie 23

Jaka maksymalna wartość impedancji pętli zwarcia może występować w trójfazowym obwodzie elektrycznym o napięciu nominalnym 230/400 V, aby ochrona przed porażeniem była skuteczna w przypadku uszkodzenia izolacji, wiedząc, że zasilanie tego obwodu powinien wyłączyć instalacyjny wyłącznik nadprądowy C10?

A. 4,6 Ω

B. 8,0 Ω

C. 2,3 Ω

D. 7,7 Ω

Wartości takie jak 7,7 Ω, 4,6 Ω czy 8,0 Ω są zbyt wysokie, aby zapewnić skuteczną ochronę przed porażeniem prądem w obwodzie z wyłącznikiem nadprądowym C10. Przy zbyt wysokiej impedancji pętli zwarcia czas wyzwolenia wyłącznika może być niewystarczający, co prowadzi do ryzyka poważnego porażenia prądem elektrycznym w przypadku uszkodzenia izolacji. Na przykład, z wartością 4,6 Ω, przy zwarciu, prąd może być na tyle niski, że wyłącznik nie zareaguje w odpowiednim czasie, co jest niezgodne z zasadami ochrony. Należy pamiętać, że aby wyłącznik nadprądowy zadziałał poprawnie, musi zostać dostarczony odpowiedni prąd zwarcia, który zależy od impedancji pętli. W praktyce, przy projektowaniu instalacji elektrycznych, inżynierowie często popełniają błąd, nie uwzględniając wszystkich elementów obwodu, takich jak długość przewodów czy ich przekroje, co wpływa na całkowitą impedancję. Zatem dobór odpowiednich parametrów instalacji elektrycznej jest kluczowy dla zapewnienia bezpieczeństwa oraz zgodności z normami, takimi jak PN-EN 60364, które dokładnie określają wymagania dotyczące ochrony przed skutkami porażenia prądem.

Pytanie 24

Jaki błąd został popełniony podczas pomiaru rezystancji izolacji instalacji elektrycznej, której schemat przedstawiono na rysunku?

A. Zabezpieczenie główne powinno być zamknięte.

B. Zabezpieczenie silnika powinno być otwarte.

C. Wyłącznik główny powinien być zamknięty.

D. Przewód ochronny powinien być odłączony.

Kiedy mierzysz rezystancję izolacji w instalacji elektrycznej, na pewno ważne jest, żeby wszystko, co może wpłynąć na wynik, było odłączone. Przy silnikach elektrycznych, jeżeli ich zabezpieczenie jest zamknięte, to ich wewnętrzna rezystancja może podać ci błędne informacje o stanie izolacji. Dlatego warto, żeby zabezpieczenie silnika było otwarte. Moim zdaniem, aby uzyskać naprawdę rzetelne wyniki pomiarów, trzeba trzymać się norm, takich jak PN-EN 61557, które mówią, jak to wszystko powinno wyglądać. Dobre przygotowanie do pomiaru, z wymienionymi urządzeniami, daje pewność, że wynik pokaże prawdziwą rezystancję izolacji. A to jest przecież kluczem do bezpiecznej i niezawodnej instalacji elektrycznej.

Pytanie 25

Które aparaty oznaczono na schemacie cyframi 1 i 2?

A. 1 – wyłącznik nadprądowy; 2 – odłącznik instalacyjny.

B. 1 – wyłącznik różnicowoprądowy; 2 – odłącznik instalacyjny.

C. 1 – wyłącznik różnicowoprądowy; 2 – wyłącznik nadprądowy.

D. 1 – wyłącznik nadprądowy; 2 – wyłącznik nadprądowy.

Wybrana odpowiedź jest poprawna, ponieważ aparaty oznaczone na schemacie cyframi 1 i 2 to wyłącznik różnicowoprądowy oraz wyłącznik nadprądowy. Wyłącznik różnicowoprądowy, oznaczony cyfrą 1, jest systemem zabezpieczającym przed porażeniem prądem elektrycznym poprzez odłączenie obwodu w przypadku wykrycia różnicy prądów między przewodami fazowymi a neutralnymi. Jego charakterystyczne cechy to przycisk testowy oraz oznaczenia N i PE, które wskazują na jego połączenia z przewodami neutralnym i ochronnym. Wyłącznik nadprądowy, oznaczony cyfrą 2, służy do ochrony obwodów przed przeciążeniem oraz zwarciami, automatycznie odłączając zasilanie w takich sytuacjach. W praktyce, stosowanie tych urządzeń jest kluczowe dla zapewnienia bezpieczeństwa instalacji elektrycznych w budynkach mieszkalnych i przemysłowych. Zgodnie z normą PN-EN 61008, wyłączniki różnicowoprądowe powinny być stosowane w miejscach szczególnie narażonych na porażenie prądem, co czyni je niezbędnym elementem w każdej nowoczesnej instalacji.

Pytanie 26

Do realizacji układu przedstawionego na schemacie należy zastosować stycznik Q17 z następującą liczbą i rodzajem zestyków:

A. 3NO + 2NO + 1NC

B. 3NC + 1NO + 2NC

C. 3NO + 1NO + 2NC

D. 3NC + 2NO + 1NC

Odpowiedź 3NO + 2NO + 1NC jest poprawna, ponieważ na podstawie analizy schematu, stycznik Q17 rzeczywiście wymaga trzech zestyków normalnie otwartych (3NO), dwóch dodatkowych zestyków normalnie otwartych (2NO) oraz jednego zestyków normalnie zamkniętego (1NC). W praktycznych aplikacjach automatyki stosuje się styczniki do sterowania obwodami, gdzie zestyk NO (normalnie otwarty) umożliwia przepływ prądu po załączeniu stycznika, a zestyk NC (normalnie zamknięty) blokuje przepływ prądu. Taki dobór zestyków pozwala na realizację skomplikowanych układów automatyki, zapewniając równocześnie bezpieczeństwo i efektywność. Uwzględnienie odpowiedniej liczby zestyków jest zgodne z normami branżowymi, co jest kluczowe dla prawidłowego działania układów elektrycznych oraz spełnienia wymogów dotyczących zabezpieczeń. Wiedza o tym, jak dobierać elementy takie jak styczniki, jest niezbędna dla każdego inżyniera czy technika zajmującego się automatyką, co przekłada się na praktyczne zastosowanie w różnych aplikacjach przemysłowych.

Pytanie 27

Którego z przedstawionych przyrządów pomiarowych należy użyć w celu wyznaczenia tras ułożenia przewodów elektrycznych w instalacjach podtynkowych?

A. B.

B. A.

C. C.

D. D.

Odpowiedź D. jest poprawna, ponieważ detektor przewodów elektrycznych to specjalistyczne narzędzie, które umożliwia lokalizację przewodów w ścianach oraz innych elementach budowlanych. W przypadku instalacji podtynkowych, gdzie przewody są ukryte, kluczowe jest precyzyjne określenie ich położenia, aby uniknąć uszkodzeń podczas prac remontowych czy budowlanych. Detektory te działają na zasadzie wykrywania pola elektromagnetycznego emitowanego przez przewody, co pozwala na ich skuteczną lokalizację bez potrzeby przeprowadzania skomplikowanych badań. Dzięki zastosowaniu detektorów, można również zminimalizować ryzyko uszkodzenia istniejących instalacji. W branży elektrycznej stosowanie tego typu przyrządów jest zgodne z zasadami bezpieczeństwa oraz dobrymi praktykami, co podkreśla ich znaczenie w planowaniu i realizacji instalacji elektrycznych.

Pytanie 28

Który z wymienionych zestyków pomocniczych układu przedstawionego na schemacie uległ uszkodzeniu, skoro nie da się załączyć stycznika Q2?

A. NC stycznika Q2

B. NO stycznika Q1

C. NC stycznika Q1

D. NO stycznika Q2

Wybór błędnych odpowiedzi może wynikać z niepełnego zrozumienia funkcji poszczególnych elementów w analizowanym układzie. W przypadku odpowiedzi wskazujących na NC stycznika Q2, czy NO stycznika Q2, można zauważyć typowy błąd myślowy związany z nieprawidłowym przypisaniem roli poszczególnych styków. Styk NC stycznika Q2 nie ma bezpośredniego wpływu na możliwość załączenia tego stycznika, gdyż jego działanie uzależnione jest od aktywacji innych elementów sterujących. Z kolei styk NO stycznika Q1, mimo że może wydawać się istotny, nie może aktywować Q2, jeśli sam Q1 nie jest w stanie przełączyć się do pozycji NO. To wskazuje na uwagę do relacji pomiędzy różnymi elementami w obwodzie. Niezrozumienie zasady działania styku NO i NC oraz ich wpływu na całkowity obwód często prowadzi do błędnych wniosków i wyborów. W praktyce, dobrym nawykiem jest analizowanie całej ścieżki sygnałowej oraz zależności pomiędzy poszczególnymi elementami w systemach automatyki, co pozwala na szybszą identyfikację potencjalnych problemów oraz ich źródeł. Prawidłowa analiza obwodu wymaga zrozumienia, że uszkodzenie jednego elementu może wpływać na działanie całego systemu, co jest kluczowe w kontekście bezpieczeństwa i niezawodności operacji w automatyce przemysłowej.

Pytanie 29

Jakie właściwości definiują wyłącznik instalacyjny nadprądowy?

A. Prąd obciążenia, rezystancja zestyku, czas wyłączenia

B. Napięcie dopuszczalne, prąd różnicowy, czas zadziałania

C. Napięcie znamionowe, prąd znamionowy, rodzaj charakterystyki

D. Prąd zwarciowy, typ zestyku, napięcie podtrzymania

Wyłącznik instalacyjny nadprądowy jest kluczowym elementem zabezpieczeń w instalacjach elektrycznych. Parametry takie jak napięcie znamionowe, prąd znamionowy oraz rodzaj charakterystyki definiują jego właściwości i funkcjonalność. Napięcie znamionowe określa maksymalne napięcie, przy którym wyłącznik może pracować bezawaryjnie, co jest istotne w kontekście doboru urządzeń do konkretnej instalacji. Prąd znamionowy to wartość prądu, przy której wyłącznik powinien funkcjonować poprawnie, ale również powinien zareagować w przypadku przekroczenia tej wartości, co jest kluczowe dla ochrony instalacji przed przeciążeniem. Rodzaj charakterystyki (np. A, B, C, D) wskazuje na czas reakcji oraz sposób działania wyłącznika w obliczu przeciążeń oraz zwarć, co pozwala na optymalne dopasowanie do różnych aplikacji, takich jak domowe instalacje, przemysłowe czy zastosowania specjalistyczne. Przykładowo, charakterystyka typu B jest powszechnie stosowana w instalacjach domowych, gdzie występują małe prądy rozruchowe, natomiast typ C jest odpowiedni dla obciążeń z wyższymi prądami rozruchowymi, np. w urządzeniach elektrycznych. Stosowanie wyłączników zgodnie z tymi parametrami jest zgodne z normami IEC 60898 oraz IEC 60947, co zapewnia bezpieczeństwo i niezawodność instalacji elektrycznych.

Pytanie 30

Do którego rodzaju ochrony przeciwporażeniowej zaliczane są środki ochrony opisane w tabeli?

1.	Urządzenia ochronne różnicowoprądowe o znamionowym prądzie różnicowym nieprzekraczającym 30 mA.
2.	Dodatkowe połączenia wyrównawcze ochronne.

A. Ochrony podstawowej.

B. Ochrony uzupełniającej.

C. Ochrony przez zastosowanie bardzo niskiego napięcia.

D. Ochrony przy uszkodzeniu (dodatkowej).

Wiesz, te środki ochrony, które były w tabeli, jak urządzenia różnicowoprądowe i połączenia wyrównawcze, to naprawdę ważna sprawa, jeśli chodzi o bezpieczeństwo instalacji elektrycznych. Ochrona uzupełniająca to coś, co wchodzi w grę, gdy standardowe zabezpieczenia nie są wystarczające. To szczególnie istotne w miejscach, gdzie ryzyko porażenia prądem jest większe, na przykład w łazienkach czy kuchniach. RCD świetnie działa, bo wyłapuje prąd upływu i go eliminuje, co naprawdę ratuje życie. Połączenia wyrównawcze też mają swoje miejsce, szczególnie tam, gdzie jest kilka źródeł zasilania. Dzięki nim zmniejsza się różnica potencjałów, co podnosi bezpieczeństwo użytkowników. Warto też znać normy, takie jak IEC 60364 i PN-EN 61008, bo one mówią, jak budować te instalacje, żeby były bezpieczne. Zrozumienie ochrony uzupełniającej to klucz do tego, żeby każdy, kto projektuje i wykonuje instalacje elektryczne, mógł to robić dobrze.

Pytanie 31

Jaki rodzaj łącznika zastosowany jest w obwodzie przedstawionym na schemacie?

A. Świecznikowy.

B. Żaluzjowy.

C. Schodowy.

D. Dwubiegunowy.

Odpowiedź 'Żaluzjowy' jest poprawna, ponieważ na schemacie widoczny jest łącznik, który kontroluje ruch silnika, co jest charakterystyczne dla systemów sterowania żaluzjami. W przypadku łączników żaluzjowych, zazwyczaj mamy do czynienia z dwoma przyciskami: jeden służy do podnoszenia żaluzji, a drugi do ich opuszczania. Tego rodzaju łączniki są powszechnie stosowane w domach, biurach oraz budynkach użyteczności publicznej, gdzie automatyzacja zasłon i żaluzji może znacząco poprawić komfort użytkowania oraz efektywność energetyczną. Dobrą praktyką w instalacjach elektrycznych jest stosowanie łączników dostosowanych do konkretnego zastosowania, w tym przypadku łączników żaluzjowych, aby zapewnić bezpieczeństwo oraz wygodę. Znajomość tych systemów pozwala również na prawidłowe projektowanie i wdrażanie rozwiązań automatyki budynkowej, co jest coraz bardziej popularne w nowoczesnym budownictwie.

Pytanie 32

Jakie urządzenie powinno zastąpić bezpieczniki topikowe 25 A, które chronią obwody silnika trójfazowego?

A. S191B25

B. S193B25

C. S193C25

D. S191C25

Wybór wyłącznika S193C25 jako zamiennika dla bezpieczników topikowych 25 A, zabezpieczających obwody silnika trójfazowego, jest właściwy ze względu na jego parametry techniczne oraz zgodność z obowiązującymi normami. Wyłącznik S193C25 charakteryzuje się prądem nominalnym 25 A oraz odpowiednią charakterystyką zabezpieczającą, co sprawia, że jest idealnym rozwiązaniem dla obwodów silnikowych. Zastosowanie wyłączników instalacyjnych zamiast bezpieczników topikowych przyczynia się do większej wygody użytkowania, gdyż wyłączniki są wielokrotnego użytku, a ich resetowanie jest prostsze. Ponadto, wyłączniki te oferują lepszą ochronę przed przeciążeniem i zwarciem, co jest kluczowe dla bezpieczeństwa instalacji. Przykładem praktycznego zastosowania wyłącznika S193C25 jest jego montaż w systemach automatyki przemysłowej, gdzie ochrona silników przed różnymi rodzajami awarii ma kluczowe znaczenie dla ciągłości produkcji. Warto również zwrócić uwagę, że wyłącznik S193C25 spełnia normy IEC, co potwierdza jego wysoką jakość oraz bezpieczeństwo użytkowania.

Pytanie 33

Które oznaczenie dotyczy przedstawionego trzonka elektrycznego źródła światła?

A. MR16

B. G9

C. GU10

D. E14

Trzonek typu GU10, który został przedstawiony na zdjęciu, jest powszechnie stosowany w oświetleniu halogenowym oraz LED. Cechą charakterystyczną trzonka GU10 są dwa bolce o średnicy 10 mm, które umożliwiają łatwe i pewne zamocowanie w gniazdach. Ten rodzaj trzonka jest szczególnie popularny w reflektorach, co czyni go idealnym do zastosowań w oświetleniu akcentującym, gdzie istotne jest skierowanie światła na konkretne obszary. Standard GU10 jest zgodny z normami międzynarodowymi dotyczącymi wymiany i instalacji źródeł światła, co zapewnia uniwersalność i łatwość w stosowaniu. Użytkownicy powinni zwrócić uwagę na to, że trzonki GU10 są dostępne w różnych wariantach mocy oraz barwie światła, co pozwala na dostosowanie oświetlenia do indywidualnych potrzeb. Warto również zauważyć, że trzonek GU10 jest szczególnie efektywny pod względem energetycznym, zwłaszcza w wersjach LED, co wpisuje się w aktualne trendy w zakresie zrównoważonego rozwoju i oszczędności energii.

Pytanie 34

Zgodnie z normą PN-IEC 664-1 dotyczącą klasyfikacji instalacji, minimalna wytrzymałość udarowa urządzeń 230/400 V w I kategorii powinna wynosić

A. 6,0 kV

B. 4,0 kV

C. 1,5 kV

D. 2,5 kV

Wybór wytrzymałości udarowej 2,5 kV, 4,0 kV czy 6,0 kV może wynikać z błędnych założeń co do tego, jakie normy powinny być stosowane w instalacjach elektrycznych. Może się wydawać, że wyższa wytrzymałość oznacza lepszą ochronę przed przepięciami, ale norma PN-IEC 664-1 jasno określa konkretne wartości dla różnych kategorii urządzeń. Jeśli wybierzesz zbyt wysoką wytrzymałość w I kategorii, to tak naprawdę może generować niepotrzebne koszty, które nie przekładają się na większe bezpieczeństwo. Dodatkowo, nadmierne wymagania mogą ograniczać dostępność i wybór sprzętu na rynku, co w efekcie wpływa na innowacyjność. Często też zdarza się, że nie odróżnia się kategorii urządzeń i ich rzeczywistych zastosowań, co jest naprawdę istotne. W praktyce wyższe wartości udarowe są używane w trudniejszych warunkach, jak II kategoria, gdzie ryzyko większych przepięć jest realne. Dlatego ważne, żeby spojrzeć na wymagania dotyczące wytrzymałości udarowej w kontekście konkretnych sytuacji i zagrożeń, żeby podejmować lepsze decyzje projektowe.

Pytanie 35

Jaki wyłącznik nadmiarowo-prądowy najlepiej zastosować do zabezpieczenia instalacji elektrycznej z przewidywanym prądem zwarciowym I_z = 150 A?

A. C16

B. B25

C. C20

D. D10

Wybrałeś odpowiedź B25 i to jest całkiem dobra decyzja. Wyłącznik nadmiarowo-prądowy typu B o prądzie znamionowym 25 A sprawdzi się w instalacji, gdzie prąd zwarciowy wynosi 150 A. Z tego co wiem, te wyłączniki są zazwyczaj stosowane w obwodach, gdzie prąd rozruchowy nie jest za duży, jak na przykład w oświetleniu lub gniazdkach. Kiedy mamy do czynienia z większym prądem zwarciowym, musimy dobrze dobrać wyłącznik, tak żeby nie doszło do uszkodzeń instalacji ani do przegrzewania się przewodów. W praktyce wydaje mi się, że wyłącznik B25 będzie odpowiedni i da dobrą ochronę. Warto pamiętać przy projektowaniu elektryki, żeby dobrze policzyć przewidywany prąd zwarciowy i wybrać właściwe wyłączniki, bo to naprawdę ma znaczenie. Zgadzam się, że również trzeba przestrzegać lokalnych przepisów budowlanych oraz elektrycznych, żeby zapewnić bezpieczeństwo.

Pytanie 36

Na którym rysunku przedstawiono układ zasilania lampy rtęciowej?

A. A.

B. D.

C. C.

D. B.

Odpowiedź B jest prawidłowa, ponieważ przedstawia typowy układ zasilania lampy rtęciowej, który składa się z dławika oraz kondensatora. Dławik, zwany także cewką, pełni kluczową rolę w stabilizacji prądu, co jest niezbędne dla prawidłowego działania lampy rtęciowej. W momencie zapłonu, lampa wymaga impulsu wysokiego napięcia, który generuje dławik. Po uruchomieniu, dławik ogranicza prąd, co jest istotne dla zapobiegania uszkodzeniom lampy przez nadmiar prądu. Kondensator z kolei wspiera dławik, pomagając w stabilizacji napięcia i minimalizując zakłócenia. W praktyce, układy zasilania lamp rtęciowych są szeroko stosowane w oświetleniu ulicznym oraz w dużych obiektach, gdzie ważna jest efektywność energetyczna oraz długotrwałość źródeł światła. Zastosowanie dławika i kondensatora w tych układach jest zgodne z obowiązującymi standardami branżowymi, co zapewnia ich niezawodność i bezpieczeństwo w użytkowaniu.

Pytanie 37

Na rysunku przedstawiono schemat

A. wyłącznika różnicowoprądowego.

B. przekaźnika.

C. łącznika wielofunkcyjnego.

D. stycznika.

Stycznik to taka część elektryczna, która jest mega ważna w automatyzacji obwodów. Dzięki niemu można zdalnie uruchamiać duże urządzenia, co jest przydatne w różnych sytuacjach, jak na przykład oświetlenie, silniki elektryczne czy inne maszyny w fabrykach. Działa to na zasadzie elektromagnetyzmu, a cewka (A1, A2) uruchamia mechanizm, który zamyka lub otwiera obwód. Przykładowo, można go używać do automatycznego włączania silników w napędach. To wszystko jest zgodne z normami IEC 60947-4-1, które dotyczą rozdziału energii. Fajnie jest też korzystać ze styczników z dodatkowymi zabezpieczeniami, jak wyłączniki termiczne, żeby uniknąć przeciążeń i uszkodzeń. Wiedza o tym, jak działają styczniki, jest naprawdę kluczowa dla ludzi, którzy projektują i naprawiają instalacje elektryczne.

Pytanie 38

Jakie urządzenie AGD oznaczamy w dokumentacji elektrycznej przedstawionym na rysunku symbolem?

A. Pralkę elektryczną.

B. Grzejnik elektryczny

C. Zmywarkę do naczyń.

D. Kuchenkę elektryczną.

To, co widzisz na rysunku, to symbol zmywarki do naczyń, który jest zgodny z normą PN-EN 60617. Wiesz, ta norma określa, jak powinny wyglądać graficzne symbole w dokumentacji elektrycznej. Zmywarki stają się coraz bardziej popularne w inteligentnych domach, więc naprawdę ważne jest, by ich oznaczenie było prawidłowe. Dzięki temu łatwiej zidentyfikujesz to urządzenie w schematach elektrycznych, co ma duże znaczenie, gdy projektujesz instalację. Myślę, że w nowoczesnych kuchniach znajomość takich symboli to podstawa, żeby wszystko działało jak należy. Na przykład, projektując kuchnię, zmywarka musi być podłączona do odpowiednich obwodów, a to wymaga znajomości jej symbolu i specyfikacji, żeby uniknąć złych podłączeń. Wiadomo, lepiej zapobiegać, niż potem naprawiać!

Pytanie 39

Na którym rysunku przedstawiono przyrząd do lokalizowania trasy przebiegu przewodów instalacyjnych pod tynkiem?

A. A.

B. D.

C. B.

D. C.

Odpowiedź C jest w porządku, bo na tym rysunku widzimy detektor przewodów, który jest super ważnym narzędziem w elektryce. Detektory, takie jak te od Boscha, pomagają znaleźć ukryte kable pod tynkiem, co jest mega przydatne, gdy robimy remonty lub zakładamy nowe systemy elektryczne. Dzięki detektorowi możemy uniknąć uszkodzenia już istniejących instalacji, co może prowadzić do naprawdę poważnych problemów, jak zwarcia czy uszkodzenie sprzętu. W branży ważne jest, żeby dokładnie lokalizować przewody, co mówi norma IEC 60364. Poza tym, te urządzenia potrafią też rozpoznać różne typy przewodów, co bardzo ułatwia planowanie prac budowlanych i remontowych, moim zdaniem to spora oszczędność czasu.

Pytanie 40

W pomieszczeniu przyłączowym budynku sprawdzono ciągłość głównego połączenia wyrównawczego między główną szyną wyrównawczą a czterema punktami, jak na rysunku. Który pomiar powinien wykazać brak ciągłości połączenia?

A. 1

B. 4

C. 3

D. 2

Prawidłowa odpowiedź to 4, ponieważ wskazuje na punkt, który może wykazywać brak ciągłości połączenia wyrównawczego. Punkt 4 jest połączony z rurą gazową, a jeśli instalacja gazowa została wykonana z materiału nieprzewodzącego prąd elektryczny, na przykład z plastiku, to brak ciągłości jest całkowicie uzasadniony. W praktyce, aby zapewnić bezpieczeństwo instalacji elektrycznej, istotne jest, aby wszystkie elementy metalowe były odpowiednio połączone, aby uniknąć ryzyka wystąpienia różnicy potencjałów. Zgodnie z normami, takimi jak PN-EN 62305, połączenia wyrównawcze powinny zapewniać skuteczne odprowadzanie prądów zakłócających oraz zabezpieczać przed niebezpiecznymi napięciami. Kiedy mówimy o punktach 1, 2 i 3, są one połączone z elementami metalowymi, które są przewodnikami elektryczności, co oznacza, że powinny wykazywać ciągłość połączenia. To pokazuje, jak ważne jest zrozumienie materiałów używanych w instalacji i ich właściwości przewodzących w kontekście bezpieczeństwa elektrycznego.
