Wyniki egzaminu

Nowy egzamin

Informacje o egzaminie:

Zawód: Technik optyk
Kwalifikacja: MEP.02 - Montaż i naprawa elementów i układów optycznych
Data rozpoczęcia: 8 czerwca 2026 17:50
Data zakończenia: 8 czerwca 2026 18:04

Egzamin zdany!

Wynik: 20/40 punktów (50,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

W przypadku materiałów używanych w elementach optycznych, symbol litery νd odnosi się do

A. współczynnika dyspersji

B. dyspersji kątowej

C. współczynnika załamania

D. dyspersji średniej

Wybranie odpowiedzi, która nie odnosi się do współczynnika dyspersji, może prowadzić do nieporozumień w zrozumieniu podstawowych zasad optyki. Dyspersja kątowa odnosi się do zjawiska, w którym różne długości fal światła są rozpraszane pod różnymi kątami, co jest skutkiem dyspersji, ale nie jest tym samym co współczynnik dyspersji. Z kolei współczynnik załamania, chociaż zwiąże się z zachowaniem światła w materiałach, nie zawiera informacji o tym, jak zmienia się załamanie w zależności od długości fali. Dyspersja średnia natomiast, pomimo swego nazewnictwa, nie jest standardową terminologią w optyce i nie ma bezpośredniego odniesienia do konkretnego współczynnika. Generalnie, wybór odpowiedzi nieprawidłowej może wynikać z pomieszania pojęć lub niedostatecznej znajomości podstawowych terminów optycznych. Ważne jest, aby zrozumieć, że w optyce precyzyjne definiowanie i różnicowanie terminów jest kluczowe dla skutecznego projektowania i analizy materiałów optycznych. Błędy w tym zakresie mogą prowadzić do nieefektywnych rozwiązań, a tym samym do nieprawidłowego działania całych systemów optycznych, co jest niezgodne z najlepszymi praktykami w tej dziedzinie.

Pytanie 2

Pryzmat rozdzielający wiązkę, przedstawiony na rysunku, stosowany jest do budowy

A. lunety pomiarowej.

B. aparatu fotograficznego.

C. dwuokularowej nasadki mikroskopowej.

D. jednookularowej nasadki mikroskopowej.

Pryzmat rozdzielający wiązkę światła odgrywa kluczową rolę w dwuokularowych nasadkach mikroskopowych, gdzie jego głównym zadaniem jest dzielenie obrazu na dwa strumienie świetlne. Dzięki temu obserwatorzy mogą analizować próbkę jednocześnie przez dwa okulary, co znacząco zwiększa komfort i efektywność pracy. Tego rodzaju rozwiązanie jest szczególnie istotne w kontekście długotrwałych obserwacji mikroskopowych, gdzie zmęczenie oczu może wpływać na jakość wyników. Umożliwiając pracę obiema oczami, pryzmat przyczynia się do lepszego postrzegania głębi i kontrastu, a także poprawia zdolność do identyfikacji detali w próbce. Standardy branżowe w mikroskopii zalecają korzystanie z dwuokularowych systemów jako preferowanego rozwiązania w laboratoriach i w zastosowaniach edukacyjnych, co potwierdza ich praktyczną wartość. W ten sposób, zastosowanie pryzmatu w dwuokularowych nasadkach mikroskopowych jest uznawane za najlepszą praktykę w analizy mikroskopowej.

Pytanie 3

Jakie połączenie elementów w systemach optycznych jest trwałe?

A. Śrubowe

B. Wciskane

C. Bagnetowe

D. Zawalcowane

Złącza zawalcowane są powszechnie stosowane w układach optycznych ze względu na swoją trwałość i niezawodność. Tego typu połączenia polegają na mechanicznym zlicowaniu elementów optycznych, które następnie są utrwalane przez proces walcowania, co zapewnia bardzo dobre przyleganie oraz minimalizację luzów. Przykładem zastosowania złączy zawalcowanych mogą być optyki wykorzystywane w teleskopach, gdzie wymagane jest zapewnienie wysokiej precyzji i stabilności połączeń. Złącza te charakteryzują się wysoką odpornością na wibracje oraz zmiany temperaturowe, co jest kluczowe w warunkach obserwacji astronomicznych. Dobre praktyki w inżynierii optycznej zalecają stosowanie takich połączeń w konstrukcjach, gdzie wymagana jest długotrwała integracja elementów optycznych, a także minimalizacja ryzyka ich rozszczelnienia. W standardach branżowych często zaleca się testowanie wytrzymałości połączeń zawalcowanych, aby zapewnić ich niezawodność w długoterminowych zastosowaniach.

Pytanie 4

Który zabieg w operacji klejenia soczewek balsamem można wykonać zgodnie z przedstawionym schematem?

A. Usunięcie nadmiaru kleju.

B. Nagrzewanie.

C. Centrowanie.

D. Sprawdzenie dokładności klejenia.

Wybór odpowiedzi związanych z usunięciem nadmiaru kleju, nagrzewaniem oraz sprawdzaniem dokładności klejenia wskazuje na niepełne zrozumienie procesu klejenia soczewek. Usunięcie nadmiaru kleju jest czynnością, która powinna być przeprowadzona po zastosowaniu kleju, a nie w fazie przygotowawczej, jaką jest centrowanie. Nagrzewanie soczewek, mimo że może być stosowane w niektórych procesach obróbczych, nie odnosi się bezpośrednio do fazy centrowania. Warto zrozumieć, że nagrzewanie w kontekście klejenia jest bardziej złożonym procesem, który ma na celu poprawę właściwości kleju, a nie samo centrowanie. Z kolei sprawdzanie dokładności klejenia odnosi się do oceny wykonanego już zabiegu, a nie do etapu przygotowawczego. Typowym błędem myślowym jest mylenie różnych etapów procesu klejenia. Przed przystąpieniem do klejenia istotne jest zrozumienie, że każdy z tych kroków ma swoją specyfikę i kolejność, a ignorowanie tej struktury może prowadzić do niesatysfakcjonujących rezultatów. Dlatego kluczowe znaczenie ma ścisłe przestrzeganie procedur oraz standardów branżowych, które jasno określają, jakie czynności powinny być wykonywane w danym etapie procesu produkcji okularów.

Pytanie 5

Układ soczewek przedstawiony na rysunku dotyczy okularu

A. symetrycznego.

B. Ramsdena.

C. kompensacyjnego.

D. Kellnera.

Układ soczewek przedstawiony na rysunku jest przykładem układu symetrycznego, który jest szeroko stosowany w optyce. W takim układzie soczewki są umieszczone w linii prostej, a ich osie optyczne pokrywają się, co minimalizuje aberracje sferyczne i komatyczne, a także poprawia jakość obrazu. Przykładem zastosowania układów symetrycznych są obiektywy fotograficzne, gdzie dwa elementy soczewkowe mogą redukować zniekształcenia i poprawić oddanie barw. W profesjonalnym przemyśle optycznym, takie rozwiązania są kluczowe, ponieważ umożliwiają uzyskanie wyraźnych i ostrych obrazów, co jest niezbędne w zastosowaniach medycznych czy naukowych. Dodatkowo, projektując układ soczewek, inżynierowie często kierują się zasadami optyki geometrystycznej i wykorzystują symetrię, aby stworzyć układy, które są nie tylko funkcjonalne, ale także efektywne w produkcji masowej.

Pytanie 6

Który klucz stosowany do montażu i demontażu zespołów optycznych jest przedstawiony na rysunku?

A. Oczkowy.

B. Płaski.

C. Hakowy.

D. Nasadowy.

Klucz hakowy jest specjalistycznym narzędziem, którego kształt i konstrukcja zostały zaprojektowane z myślą o precyzyjnym montażu oraz demontażu zespołów optycznych, takich jak obiektywy czy pierścienie zębate. Jego charakterystyczna forma umożliwia pewne uchwycenie elementów z rowkami, co pozwala na zastosowanie odpowiedniego momentu obrotowego podczas pracy. W praktyce, klucz hakowy jest szeroko stosowany w różnych dziedzinach, w tym w fotografii, astronomii oraz w technologii optycznej, gdzie wymagana jest precyzja. Dzięki niemu można skutecznie wymieniać obiektywy w aparatach fotograficznych bez ryzyka ich uszkodzenia. Klucz hakowy zgodny jest z najlepszymi praktykami w obszarze serwisowania sprzętu optycznego, co podkreśla jego znaczenie w zapewnieniu jakości i długości użytkowania sprzętu. Warto pamiętać, że odpowiednie narzędzia, takie jak klucz hakowy, są kluczowe dla zachowania integralności delikatnych komponentów optycznych.

Pytanie 7

W trakcie finalnego montażu lornetki nie dokonuje się

A. paracentryczności

B. skręcenia obrazu

C. nierównoległości osi

D. różnicy powiększeń

W kontekście montażu końcowego lornetki, paracentryczność odnosi się do właściwego ustawienia osi optycznych układów soczewek, co jest kluczowe dla uzyskania prawidłowego obrazu. W procesie produkcji, lornetki są projektowane tak, aby osiągnąć idealne ustawienie, które pozwala na obserwację w punktach centralnych z jak najmniejszymi zniekształceniami. Ustawienie paracentryczności polega na precyzyjnym dostosowaniu osi optycznych soczewek, co znacząco wpływa na jakość obrazu oraz komfort użytkowania. Przykładowo, lornetki przeznaczone do obserwacji astronomicznych wymagają szczególnie wysokiego poziomu paracentryczności, aby zminimalizować aberracje optyczne. W standardach branżowych, takich jak ISO 14132-1, akcentuje się znaczenie paracentryczności w kontekście użyteczności instrumentów optycznych, co potwierdza jej fundamentalną rolę w montażu lornetek. Warto podkreślić, że niewłaściwe ustawienie paracentryczności może prowadzić do widocznych wad obrazu, co jest niezwykle niepożądane w profesjonalnych zastosowaniach.

Pytanie 8

Który z parametrów nie jest uwzględniony w opisie obiektywów mikroskopowych?

A. Grubość szkiełka nakrywkowego

B. Długość tubusa

C. Długość obiektywu

D. Symbol ośrodka przed obiektywem

Wybór długości szkiełka nakrywkowego, długości tubusa lub symbolu ośrodka przed obiektywem jako parametru oznaczenia obiektywów mikroskopowych może prowadzić do nieporozumień dotyczących ich funkcji i charakterystyki w kontekście mikroskopii. Grubość szkiełka nakrywkowego ma istotne znaczenie w odniesieniu do właściwości optycznych uzyskiwanego obrazu. Zbyt grube lub zbyt cienkie szkiełko może prowadzić do zniekształceń obrazu, co jest szczególnie istotne podczas obserwacji preparatów mikroskopowych. Długość tubusa natomiast wpływa na powiększenie oraz jakość obrazu. Zrozumienie tej zależności jest kluczowe dla osób zajmujących się mikroskopią, ponieważ umożliwia prawidłowe ustawienie mikroskopu, co w efekcie przekłada się na jakość badań. Symbol ośrodka przed obiektywem informuje nas o materiale, z jakiego obiektyw został wykonany, co także ma wpływ na właściwości optyczne. Dlatego ważne jest, aby przy wyborze obiektywu uwzględniać te parametry, aby uniknąć błędów w interpretacji wyników mikroskopowych. Ostatecznie, niewłaściwe zrozumienie tych parametrów może prowadzić do nieefektywnych badań oraz nieprawidłowych wniosków naukowych.

Pytanie 9

Zgodnie z rysunkiem w mikroskopowym stoliku krzyżowym zastosowano prowadnicę

A. walcową.

B. w kształcie jaskółczego ogona.

C. rolkową.

D. ze swobodnymi elementami tocznymi.

Prowadnica w kształcie jaskółczego ogona, identyfikowana na rysunku, jest kluczowym elementem w mikroskopach, szczególnie w kontekście mikroinżynierii. Jej konstrukcja składa się z dwóch dopasowanych komponentów: męskiego i żeńskiego. Część żeńska ma wycięcie w kształcie trapezu, podczas gdy część męska posiada występ, co pozwala na precyzyjne osadzenie i ogranicza możliwość bocznego ruchu. Dzięki temu, prowadnice te są niezwykle efektywne w utrzymaniu stabilności platformy roboczej, co jest niezbędne przy pracy z mikroskopami, gdzie nawet najmniejsze drgania mogą wpływać na jakość obserwacji. Prowadnice w kształcie jaskółczego ogona są szeroko stosowane w różnych mechanizmach przesuwowych, takich jak tokarki czy frezarki, gdzie dokładność i płynność ruchu są priorytetowe. Zastosowanie tej technologii pozwala również na łatwe i szybkie wprowadzenie korekt do ustawień, co jest niezbędne w laboratoriach badawczych. W praktyce, wiele nowoczesnych mikroskopów wykorzystuje ten typ prowadnicy, co jest zgodne z aktualnymi standardami branżowymi, które stawiają na precyzję oraz niezawodność narzędzi optycznych.

Pytanie 10

Przedstawionym na rysunku symbolem graficznym, zamieszczanym na schematach elektrycznych, oznacza się

A. diak.

B. triak.

C. tyrystor.

D. tranzystor.

Przedstawiony symbol graficzny odpowiada tranzystorowi, co jest kluczowym elementem w układach elektronicznych. Tranzystory pełnią fundamentalne funkcje w obwodach, takie jak wzmocnienie sygnałowe oraz przełączanie. W szczególności tranzystory bipolarne, do których odnosi się ten symbol, są szeroko stosowane w zastosowaniach analogowych i cyfrowych. Ich zrozumienie jest kluczowe dla projektantów układów, inżynierów i techników. W praktyce tranzystory wykorzystuje się w takich urządzeniach jak wzmacniacze audio, układy logiczne w komputerach, a także w zasilaczach. Zgodnie z obowiązującymi standardami, w projektowaniu schematów elektrycznych istotne jest wyraźne oznaczanie symboli, aby zapewnić jednoznaczność i zrozumiałość dokumentacji. Zrozumienie symbolu tranzystora pozwala projektantom na efektywne budowanie i analizowanie układów oraz unikanie błędów w realizacji projektów.

Pytanie 11

Polerowanie elementów optycznych wykonanych ze szkła organicznego odbywa się z użyciem wodnej zawiesiny tlenku

A. cyny

B. ceru

C. chromu

D. aluminium

Wybór tlenku cyny, chromu czy aluminium jako substancji do polerowania elementów optycznych ze szkła organicznego jest nieodpowiedni z kilku powodów. Tlenek cyny, pomimo że jest stosowany w niektórych aplikacjach, nie oferuje takich właściwości polerskich jak tlenek ceru, co ogranicza jego efektywność w precyzyjnych procesach optycznych. Polerowanie tlenkiem cyny może prowadzić do niewystarczającej gładkości powierzchni, co jest kluczowe dla uzyskania wysokiej jakości optyki. Tlenek chromu, choć bywa używany w polerowaniu metali, jest zbyt agresywny dla delikatnych powierzchni szklanych i może powodować ich uszkodzenia. Zastosowanie chromu w polerowaniu szkła organicznego może prowadzić do zarysowań i innych defektów, co jest sprzeczne z zasadami dobrych praktyk w branży optycznej. Z kolei aluminium, jako materiał polerski, zazwyczaj nie jest stosowane w kontekście polerowania szkła organicznego, ponieważ może nie tylko nie zapewnić wymaganej jakości, ale także prowadzić do reakcji chemicznych, które mogą uszkodzić materiał. W przemyśle optycznym kluczowe jest stosowanie odpowiednich materiałów polerskich, które będą w stanie efektywnie usunąć niedoskonałości powierzchni przy jednoczesnym zachowaniu integralności optycznej, dlatego wybór tlenku ceru jest uzasadniony z perspektywy technologicznej oraz gwarancji jakości elementów optycznych.

Pytanie 12

Podczas skrobania, kąt jaki należy ustawić skrobak względem obrabianej powierzchni powinien wynosić około

A. 120°

B. 60°

C. 90°

D. 30°

Ustawienie skrobaka pod kątem około 30° do obrabianego materiału to naprawdę istotna kwestia w skrawaniu. Dzięki temu kątowi masz lepszą kontrolę nad tym, ile materiału usuwasz, co zmniejsza szansę na uszkodzenie zarówno narzędzia, jak i przedmiotu. Jak się to dobrze ustawi, to skrobak wchodzi w materiał w odpowiedni sposób, co sprawia, że skrawanie jest równomierne i precyzyjne. Powierzchnia po takim skrobaniu jest gładka, więc można ją łatwo poddać dalszej obróbce. Wiele norm w branży, jak na przykład ISO 9001, zwraca uwagę na te wszystkie szczegóły, bo to wpływa na efektywność całego procesu produkcyjnego. No i pamiętaj, ergonomiczne ustawienie narzędzia ważne jest też dla Ciebie – łatwiej się pracuje i mniej się męczysz.

Pytanie 13

Soczewki w obiektywach mikroskopowych typu monochromat – z jakiego materiału są wykonane?

A. z fluorytu lub rubinu

B. z kwarcu lub fluorytu

C. z kwarcu lub rubinu

D. ze szkła neodymowego

Obiektywy mikroskopowe, które są monochromatyczne, korzystają z soczewek zrobionych z takich materiałów jak kwarc i fluoryt. Mają one naprawdę świetne właściwości optyczne. Kwarc jest super przezroczysty w zakresie ultrafioletu, a do tego jest odporny na zmiany temperatury. To sprawia, że nadaje się do bardzo precyzyjnych zastosowań w optyce. Fluoryt z kolei minimalizuje te nieprzyjemne aberracje chromatyczne, co przekłada się na ostrzejsze obrazy. Takie obiektywy świetnie sprawdzają się w zaawansowanych mikroskopach używanych w biologii komórkowej czy nanotechnologii, gdzie jakość obrazu to kluczowa sprawa. W praktyce, korzystając z obiektywów kwarcowych i fluorytowych, można uzyskać wyższe powiększenia i lepszą rozdzielczość, co jest jak najbardziej zgodne z najlepszymi zasadami w mikroskopii.

Pytanie 14

Po wstępnej obróbce ręczne szlifowanie krawędzi soczewki dwuwypukłej można przeprowadzić przy użyciu

A. ściernicy diamentowej

B. grzyba

C. ściernicy korundowej

D. czaszy

Czasza to świetne narzędzie do ręcznego szlifowania soczewek dwuwypukłych. Dzięki swojej konstrukcji i przeznaczeniu, naprawdę dobrze sprawdza się w tej roli. Zazwyczaj czasze są robione z materiałów, które mają odpowiednią twardość i elastyczność, przez co można precyzyjnie dopasować kształt soczewki. To ważne, bo gładka powierzchnia robi wielką różnicę. W laboratoriach optycznych często używa się czasz do formowania i wygładzania krawędzi soczewek. To kluczowe dla jakości, bo dobrze wypolerowana soczewka ma lepsze właściwości optyczne. A, jak się używa past polerskich w połączeniu z czaszami, to efekty są naprawdę imponujące. Wiem, że dbałość o detale w procesie obróbki jest zgodna z najlepszymi praktykami branżowymi i tak naprawdę musi być przestrzegana, aby spełnić normy jakości ISO. Wydaje mi się, że dobrze dobrana metoda obróbcza może zdziałać cuda dla optyki soczewek.

Pytanie 15

Z której zależności należy skorzystać, aby wyznaczyć powiększenie lunety?

A. $ G = \frac{250}{f} $

B. $ \beta = -\frac{y'}{y} $

C. $ \gamma = -\frac{f'_{ob}}{f'_{ok}} $

D. $ G = \frac{\Delta}{f_{ob}} \times \frac{250}{f_{ok}} $

Dobrze rozpracowane – wzór γ = -f'_{ob}/f'_{ok} to właśnie ta zależność, którą powinno się zastosować przy wyznaczaniu powiększenia lunety astronomicznej. W praktyce oznacza to, że powiększenie lunety zależy bezpośrednio od stosunku ogniskowych obiektywu oraz okularu. Ten wzór to podstawa w optyce przyrządów obserwacyjnych i warto go zapamiętać, bo jest uniwersalny dla klasycznych układów Keplera. Negatywny znak oznacza odwrócenie obrazu – typowe dla większości lunet, chociaż w zastosowaniach naziemnych stosuje się czasem dodatkowe układy odwracające. W codziennej pracy technika czy konstruktora optyki, znajomość tej zależności pozwala dobrać właściwe elementy do oczekiwanej klasy przyrządu. Przykładowo, jeśli chcesz zbudować lunetę z powiększeniem 20x, wystarczy podzielić ogniskową obiektywu przez ogniskową okularu – dobierając wartości, które są dostępne w katalogach. W literaturze i na egzaminach branżowych zawsze korzysta się właśnie z tej formuły. Przy okazji dobrze wiedzieć, że długość lunety w praktyce jest zbliżona do sumy ogniskowych, co pozwala szybko ocenić, czy dany projekt jest poręczny w obsłudze. Często spotykałem się z sytuacją, gdzie ktoś mylił powiększenie kątowe z innymi parametrami, dlatego warto powtarzać sobie, że liczy się właśnie stosunek ogniskowych.

Pytanie 16

Który z poniższych materiałów należy wykorzystać do mocowania pryzmatów w oprawach?

A. Żeliwo

B. Brąz

C. Stal

D. Staliwo

Wybór materiału do mocowania pryzmatów jest naprawdę ważny dla ich stabilności i jakości. Żeliwo, mimo że jest żelazne, jest dość kruche i nie ma zbyt dobrej wytrzymałości na rozciąganie, więc to nie jest dobry wybór, gdy potrzebna jest precyzja i sztywność. Jakby co, użycie żeliwa może kończyć się deformacjami i pęknięciami, co sobie wcale nie ułatwi optyki. Brąz, który jest stopem miedzi i cyny, jest bardziej odporny na korozję, ale jego wytrzymałość to już nie to, co w stalach. Przy mocowaniu pryzmatów brąz może dać luźne połączenie, co może spowodować, że pryzmaty się przesuną i to już jest problem z błędami optycznymi. Co do staliwa, to też można go używać w różnych aplikacjach, ale jeżeli chodzi o mocowanie pryzmatów, to stal jest zdecydowanie lepsza. Niewłaściwy dobór materiałów może prowadzić do strat, a nawet kosztów związanych z naprawami, a więc lepiej korzystać z materiałów, które są sprawdzone, a w przypadku pryzmatów to stal jest po prostu najlepszym wyborem.

Pytanie 17

Średnica soczewki wynosi ϕ65,25^+0,02_−0,04. Który z zmierzonych rozmiarów średnicy soczewki mieści się poza ustalonymi granicami tolerancji?

A. 65,27 mm

B. 65,29 mm

C. 65,23 mm

D. 65,21 mm

Odpowiedzi 65,27 mm, 65,23 mm oraz 65,21 mm mogą wydawać się atrakcyjnymi odpowiedziami, jednak każda z nich mieści się w granicach tolerancji, co może prowadzić do błędnych wniosków. W przypadku średnicy soczewki o wymiarze nominalnym ϕ65,25 mm, tolerancje +0,02 mm i -0,04 mm określają precyzyjnie akceptowalny zakres wymiarów. Tolerancja +0,02 mm oznacza, że maksymalny wymiar wynosi 65,27 mm, co oznacza, że odpowiedź 65,27 mm jest zgodna z wymaganiami technicznymi. Z kolei wymiary 65,23 mm i 65,21 mm również mieszczą się w granicach tolerancji, co czyni je poprawnymi odpowiedziami. Typowym błędem myślowym jest wnioskowanie, że każdy wymiar bliski wartości nominalnej będzie automatycznie akceptowalny. Ważne jest, aby zawsze odnosić się do określonych tolerancji, które mogą wpływać na funkcjonalność i jakość części. W praktyce, pomijanie tolerancji może prowadzić do poważnych problemów w produkcie, takich jak niewłaściwe dopasowanie, co jest krytyczne w branżach, gdzie precyzja jest niezbędna, na przykład w medycynie czy elektronice. Dlatego kluczowe jest, aby dokładnie analizować wymiary i ich tolerancje oraz stosować się do najlepszych praktyk inżynieryjnych.

Pytanie 18

W dalmierzach, soczewkowy kompensator składa się z dwóch soczewek

A. ujemnych o takich samych ogniskowych

B. dodatnich o takich samych ogniskowych

C. ujemnej i dodatniej o różnych ogniskowych

D. ujemnej i dodatniej o takich samych ogniskowych

Wprowadzenie do budowy dalmierzy może prowadzić do licznych nieporozumień, szczególnie jeśli chodzi o składniki optyczne, takie jak soczewki. Odpowiedzi wskazujące na użycie dwóch soczewek ujemnych lub dodatnich z jednakowymi lub różnymi ogniskowymi są błędne, ponieważ nie uwzględniają podstawowych zasad optyki. Soczewki ujemne, zamiast skupiać promienie świetlne, je rozpraszają, co w kontekście dalmierzy nie prowadzi do uzyskania praktycznych wyników w pomiarach odległości. Natomiast soczewki dodatnie, choć mogą poprawić jakość obrazu, w pojedynkę nie są w stanie skompensować naturalnych aberracji, które mogą występować w układach optycznych. Zastosowanie dwóch soczewek o jednakowych ogniskowych, zarówno dodatnich, jak i ujemnych, jest kluczowe dla osiągnięcia stabilnych i precyzyjnych pomiarów. Niezrozumienie roli, jaką odgrywają soczewki w procesie formowania obrazu, prowadzi do mylnych wniosków na temat ich kombinacji i właściwości. Ponadto, niektórzy mogą sądzić, że zastosowanie soczewek o różnych ogniskowych zwiększy wszechstronność urządzenia; w rzeczywistości jednak taka konfiguracja może wprowadzać dodatkowe zniekształcenia, co negatywnie wpłynie na dokładność pomiarów. Dlatego istotne jest, aby zrozumieć podstawowe zasady działania dalmierzy oraz znaczenie właściwego doboru soczewek w kontekście ich funkcjonalności i zastosowania.

Pytanie 19

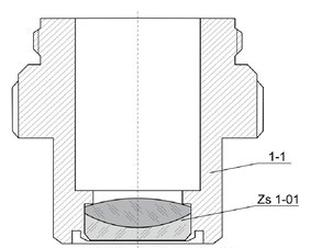

Rysunek przedstawia mocowanie soczewki w oprawie za pomocą

A. wklejania.

B. zawijania.

C. pierścienia sprężystego.

D. pierścienia gwintowanego.

Zrozumienie mechaniki mocowania soczewek w oprawach jest kluczowe dla właściwego wyboru metody, dlatego warto przyjrzeć się niewłaściwym odpowiedziom. W przypadku wklejania, metoda ta ogranicza możliwość wymiany soczewek, co jest istotnym czynnikiem dla osób, które mogą potrzebować różnych soczewek w zależności od sytuacji. Ponadto, użycie kleju może wpływać na właściwości optyczne soczewek, co jest niezgodne z normami jakości. Pierścień sprężysty z kolei, choć może wydawać się praktycznym rozwiązaniem, nie zapewnia stabilności, ponieważ siła sprężystości może nie wystarczyć, aby trwale utrzymać soczewkę w odpowiednim miejscu. Takie podejście nie uwzględnia również specyfiki materiałów używanych do produkcji soczewek i opraw, co może prowadzić do uszkodzenia obu elementów. Zastosowanie pierścienia gwintowanego, mimo że jest stosowane w niektórych aplikacjach, w kontekście mocowania soczewek w okularach nie jest odpowiednie. Gwinty mogą się z czasem luzować, co naraża soczewkę na wypadnięcie. Zatem kluczowym błędem myślowym jest utożsamianie tych technik z efektywnością i bezpieczeństwem, co w praktyce może prowadzić do poważnych problemów zdrowotnych oraz funkcjonalnych. Zrozumienie powyższych aspektów pozwala na lepsze podejmowanie decyzji przy wyborze odpowiednich metod mocowania soczewek.

Pytanie 20

W konstrukcji rezonatora w laserze stałotlenowym nie wykorzystuje się

A. szkła neodymowego

B. monokryształu rubinu

C. monokryształu granatu

D. monokryształu diamentu

Wybór materiałów do budowy rezonatorów w laserach na ciele stałym jest krytycznym etapem, który wymaga dogłębnego zrozumienia właściwości optycznych i fizycznych używanych substancji. Choć szkło neodymowe, monokryształ rubinu, a także monokryształ granatu, są powszechnie stosowane w systemach laserowych, należy zauważyć, że każdy z tych materiałów ma swoje specyficzne zastosowania i zalety. Szkło neodymowe jest często wykorzystywane w laserach, które muszą operować w różnych zakresach mocy i długości fal, co czyni je wszechstronnym wyborem. Monokryształ rubinu, z kolei, jest jednym z pierwszych materiałów używanych w laserach i jest znany z wydajnej emisji światła, doskonałej stabilności i efektywności energetycznej. Granat jest materiałem, który również znalazł swoje miejsce w technologii laserowej, a jego właściwości umożliwiają uzyskiwanie różnych długości fal. Jednak błędne wnioski mogą wynikać z mylnego przekonania, że monokryształ diamentu, z jego niespotykaną twardością i optycznymi cechami, mógłby być równie efektywny w zastosowaniach laserowych. Diament, mimo swoich znakomitych właściwości mechanicznych, nie jest odpowiedni do aplikacji laserowych z powodu niskiej efektywności optycznej w porównaniu do wymienionych wcześniej materiałów. To często prowadzi do nieporozumień, które mogą skutkować niewłaściwym doborem materiałów w projektach technologicznych, co w konsekwencji wpływa na wydajność oraz jakość uzyskiwanego światła laserowego.

Pytanie 21

Średnica soczewki powinna wynosić φ30,5f8. Korzystając z podanych w tabeli wartości odchyłek określ, który wymiar soczewki mieści się w granicach tolerancji.

Wymiar	Odchyłka mm
ϕ30,5f8	-0,025 -0,064

A. φ30,375

B. φ30,446

C. φ30,275

D. φ30,576

Odpowiedzi, które nie mieszczą się w granicach tolerancji, takie jak φ30,375 mm, φ30,275 mm oraz φ30,576 mm, pokazują typowe błędy w rozumieniu zasad pomiaru i tolerancji. W przypadku φ30,375 mm, różnica względem nominalnej średnicy wynosi 0,125 mm, co przekracza dopuszczalne odchylenia. Tego typu pomyłki mogą wynikać z nieodpowiedniego zrozumienia pojęcia tolerancji, które jest kluczowe w precyzyjnych zastosowaniach inżynieryjnych. Tolerancja to zakres, w jakim wymiar może się wahać, a nie jeden sztywny wymiar. Kiedy nie uwzględnia się tolerancji, można łatwo wpaść w pułapkę myślenia, że każda bliskość nominalnej wartości jest wystarczająca. Odpowiedź φ30,275 mm jest zbyt mała i również wykracza poza ustalone granice, co może prowadzić do problemów z działaniem soczewek w praktycznych zastosowaniach, takich jak w systemach optycznych, gdzie precyzja jest kluczowa. Podobnie, odpowiedź φ30,576 mm jest zbyt duża, co również jest nieakceptowalne w kontekście dokładności wykonania. Ostatecznie, niezrozumienie zasad tolerancji prowadzi do błędnych wniosków i potencjalnych problemów jakościowych w procesie produkcji, co jest niezgodne z dobrymi praktykami inżynieryjnymi.

Pytanie 22

W trakcie finalnego montażu pryzmatycznej lornetki konieczne jest dostosowanie

A. paracentryczności

B. parafokalności

C. skrewcenia obrazu

D. apertury numerycznej

Podczas analizy wszystkich pozostałych odpowiedzi, warto zauważyć, że paracentryczność odnosi się do umiejętności utrzymania obrazu w centrum pola widzenia, co jest istotne, ale nie jest głównym celem montażu końcowego lornetki pryzmatycznej. Ustawienie paracentryczności jest bardziej związane z ergonomią i komfortem użytkownika, a nie z precyzyjnym obrazowaniem, co czyni je niewłaściwym wyborem w kontekście tego pytania. Parafokalność dotyczy z kolei możliwości ustawienia ostrości na różnych odległościach bez konieczności ponownego ustawiania, co także nie jest kluczowym elementem w procesie montażu lornetki pryzmatycznej. Właściwe ustawienie ostrości ma znaczenie w codziennym użytkowaniu, jednak nie wpływa bezpośrednio na jakość obrazu, a bardziej na wygodę jego obserwacji. Apertura numeryczna jest terminem stosowanym w kontekście obiektywów fotograficznych i mikroskopowych, a jej znaczenie w lornetkach jest ograniczone. Chociaż ważne jest, aby lornetki miały odpowiednią aperturę dla zbierania światła, to jednak montaż końcowy w kontekście tej lornetki nie polega na ustawieniu tego parametru. Syntetyzując, wszystkie te odpowiedzi koncentrują się na różnych aspektach optyki, które mogą być istotne w szerszym kontekście, ale nie odnoszą się bezpośrednio do kluczowego elementu, jakim jest skręcenie obrazu, które jest niezbędne dla uzyskania prawidłowego obrazu w kwadrantach lornetki pryzmatycznej.

Pytanie 23

Którą z płytek ogniskowych należy zastosować w celowniku optycznym?

A. A.

B. B.

C. C.

D. D.

Odpowiedź A rzeczywiście jest na miejscu. To klasyczny krzyż celowniczy, który widzi się najczęściej w różnych celownikach optycznych. Krzyż, czy tam retikulum, to taki ważny element, bo ułatwia precyzyjne celowanie. Prosty wzór krzyża sprawia, że od razu wiadomo, gdzie strzelać. W praktyce to rozwiązanie jest stosowane w wielu celownikach do broni i sprzętu używanego w sportach strzeleckich. Jak się spojrzy na standardy, to wychodzi na to, że klasyczne krzyże są faworyzowane, bo są wszechstronne i łatwe w kalibracji. Wybór odpowiedniej płytki ogniskowej jest kluczowy, zwłaszcza, że różne warunki oświetleniowe i terenowe mogą dawać w kość. Klasyczny krzyż celowniczy zapewnia najlepsze połączenie funkcjonalności i prostoty, co jest naprawdę przydatne.

Pytanie 24

Na rysunku technicznym soczewki zaznaczono wymiar średnicy ∅28,7f9. Co oznacza, że średnica soczewki jest wykonana w oparciu o pasowanie

A. mieszane.

B. ciasne.

C. luźne.

D. podstawowe.

Odpowiedzi, które sugerują inne pasowania, zawierają powszechne nieporozumienia dotyczące klasyfikacji tolerancji w inżynierii, zwłaszcza w kontekście produkcji optyki. Pasowanie mieszane, choć możliwe, nie jest aplikowane w tym przypadku, ponieważ zakłada zarówno luz, jak i ciasność w zależności od aplikacji, co nie odpowiada opisanemu wymiarowi. Natomiast pasowanie ciasne miałoby na celu bardzo precyzyjne dopasowanie, co w przypadku soczewek mogłoby prowadzić do problemów z montażem oraz obszarami, gdzie różnice w temperaturze mogą wpływać na zmiany wymiarów. Użytkownicy często mylą także pojęcia pasowania podstawowego i luźnego; pasowanie podstawowe odnosi się do kluczowych wymiarów projektowych, które nie powinny być modyfikowane, co jest inne od idei luzu. Błędy te mogą wynikać z braku zrozumienia zasad tolerancji i pasowania, co jest kluczowe dla projektów inżynieryjnych. W rzeczywistości, w kontekście soczewek, odpowiednie pasowanie jest istotne dla zachowania jakości optycznej oraz efektywności montażu. Dlatego tak ważne jest, aby zrozumieć różnice w pasowaniach i ich praktyczne implikacje w projektowaniu i produkcji.

Pytanie 25

Jakie urządzenie należy wykorzystać do pomiaru powiększenia lunet?

A. dynametr Ramsdena

B. płytkę mikrometryczną

C. lupę z podziałką

D. aparat do rysowania

Wybór innych opcji, takich jak płytka mikrometryczna, lupa z podziałką czy aparat do rysowania, wskazuje na nieporozumienie dotyczące zasadności ich stosowania w kontekście pomiaru powiększenia lunet. Płytka mikrometryczna jest zazwyczaj używana w mikroskopii do pomiaru wielkości obserwowanych obiektów na poziomie mikroskopowym, ale nie ma zastosowania w pomiarze powiększenia optyki lunetowej. Lupa z podziałką, mimo że może służyć do przybliżonego pomiaru powiększenia, nie dostarcza precyzyjnych danych wymaganych w profesjonalnym zastosowaniu, ponieważ nie jest skonstruowana w celu pomiaru powiększenia w standardowy sposób. Aparat do rysowania, natomiast, jest narzędziem artystycznym, które nie ma zastosowania w metrologii optycznej. Wybierając niewłaściwe narzędzia, można łatwo dojść do błędnych wniosków co do jakości i funkcji pomiarowych lunety. Kluczowe w tym kontekście jest zrozumienie, że wszystkie wymienione opcje nie są adekwatne do precyzyjnego pomiaru powiększenia, które wymaga zastosowania odpowiednich narzędzi kalibracyjnych, takich jak dynametr Ramsdena, aby zapewnić dokładność i wiarygodność wyników. Tylko poprzez stosowanie właściwych narzędzi można uniknąć typowych błędów pomiarowych oraz osiągnąć zgodność z wymaganiami norm metrologicznych.

Pytanie 26

Na rysunku przedstawiono przekrój łożyska tocznego

A. baryłkowego.

B. igiełkowego.

C. wałeczkowego.

D. kulkowego.

Łożysko wałeczkowe, które zostało przedstawione na rysunku, jest typem łożyska tocznego, w którym elementami tocznymi są wydłużone walce, umieszczone pomiędzy dwiema bieżniami. Takie rozwiązanie zapewnia lepszą nośność w porównaniu do innych typów łożysk, co czyni je idealnym wyborem w zastosowaniach przemysłowych, gdzie występują duże obciążenia. W przeciwieństwie do łożysk kulkowych, które wykorzystują kulki jako elementy toczne, łożyska wałeczkowe są w stanie przenosić wyższe obciążenia osiowe i promieniowe dzięki większej powierzchni kontaktu między rolkami a bieżniami. Doskonałym przykładem zastosowania łożysk wałeczkowych są maszyny przemysłowe, w których precyzyjne przenoszenie obciążeń jest kluczowe dla ich funkcjonowania. W kontekście standardów branżowych, łożyska te są szeroko stosowane w wielu dziedzinach, od motoryzacji po przemysł lotniczy, gdzie niezawodność i trwałość są kluczowe. Ponadto, znajomość charakterystyki łożysk wałeczkowych pozwala inżynierom na optymalizację konstrukcji maszyn i urządzeń, aby zapewnić ich efektywność i żywotność.

Pytanie 27

Średnica soczewki wynosi ∅65,25^+0,02_−0,04. Który z podanych wymiarów średnicy soczewki nie znajduje się w ustalonych granicach tolerancji?

A. 65,29 mm

B. 65,27 mm

C. 65,21 mm

D. 65,23 mm

Odpowiedź 65,29 mm jest prawidłowa, ponieważ przekracza ustaloną tolerancję średnicy soczewki, która wynosi od 65,21 mm do 65,27 mm. Wymiary tolerancji są określone w specyfikacji jako ∅65,25 mm z tolerancją +0,02 mm i -0,04 mm. Oznacza to, że maksymalny dopuszczalny wymiar wynosi 65,27 mm, a minimalny 65,21 mm. Przekroczenie górnej granicy tolerancji może prowadzić do problemów w użytkowaniu soczewek, np. do niewłaściwego dopasowania w obrębie urządzeń optycznych. Przykładem zastosowania jest produkcja soczewek do okularów, gdzie precyzyjne wymiarowanie jest kluczowe dla komfortu użytkownika oraz poprawnego działania. W praktyce organizacje stosują standardy takie jak ISO 2768 w celu zarządzania wymiarami i tolerancjami w procesach produkcyjnych. Uwzględnienie tych norm w procesie projektowania soczewek pozwala na zapewnienie wysokiej jakości produktu końcowego, co jest niezbędne w branży optycznej.

Pytanie 28

Jakie oznaczenie katalogowe przypisuje się ciężkiemu kronowi?

A. SF11

B. LaF2

C. SK16

D. BK7

Odpowiedzi takie jak SF11, LaF2 oraz BK7 odnoszą się do różnych typów materiałów optycznych, które nie kwalifikują się jako ciężkie krony. SF11 to szkło o zmiennym współczynniku załamania, stosowane głównie w soczewkach asferycznych. Jego zastosowanie w praktyce jest ograniczone do sytuacji, gdzie wymagana jest kontrola aberracji sferycznych, a nie do produkcji soczewek o dużym współczynniku załamania. LaF2, z kolei, to szkło fluorowe, które jest cenione za niską wartości współczynnika załamania oraz dużą przezroczystość w zakresie UV, co czyni je dobrym wyborem do zastosowań w systemach laserowych, jednak nie jest klasyfikowane jako ciężki kron. BK7 to typowe szkło optyczne o standardowych właściwościach, często używane w prostych układach optycznych. Jest szeroko stosowane w produkcji pryzmatów i soczewek, ale nie dostarcza wymaganych właściwości, które oferuje ciężki kron. Błędem myślowym w wyborze niepoprawnych odpowiedzi jest zrozumienie, że różne typy szkła mają specjalistyczne zastosowania, które nie są kompatybilne z wymaganiami konstrukcyjnymi ciężkiego kronu. Właściwy dobór materiału jest kluczowy dla osiągnięcia pożądanych parametrów optycznych w każdym zastosowaniu.

Pytanie 29

Który piktogram symbolizuje powłokę utwardzającą na szkle organicznym?

A. A.

B. B.

C. C.

D. D.

Piktogram B jest odpowiednią reprezentacją powłok utwardzających na szkle organicznym, ponieważ jego graficzna forma, składająca się z dwóch poziomych linii, symbolizuje warstwę ochronną. W branży materiałów budowlanych oraz przemysłowej, stosowanie powłok utwardzających jest kluczowe dla zapewnienia trwałości i odporności na uszkodzenia mechaniczne, chemiczne czy atmosferyczne. Powłoki te są powszechnie wykorzystywane w szerokim zakresie zastosowań, od okien, przez szkło w pojazdach, po elementy szklane w architekturze. Przykłady zastosowania obejmują powłoki stosowane w szkłach przeciwsłonecznych czy zabezpieczających, które znacznie wydłużają ich żywotność oraz poprawiają estetykę. Prawidłowe oznaczenie produktów, takich jak szkło organiczne z powłokami utwardzającymi, jest kluczowe dla użytkowników, by mogli dokonywać świadomych wyborów, kierując się normami branżowymi, takimi jak EN 12600, które określają wymagania dotyczące bezpieczeństwa szkła.

Pytanie 30

Przedstawiony piktogram informuje o zagrożeniu substancją

A. toksyczną.

B. szkodliwą dla zdrowia.

C. niebezpieczną dla środowiska.

D. żrącą.

Prawidłowa odpowiedź wskazuje na zagrożenie substancją niebezpieczną dla środowiska, co jest odzwierciedlone w przedstawionym piktogramie. Symbol ten jest używany w międzynarodowym systemie klasyfikacji substancji chemicznych, zgodnie z Globally Harmonized System (GHS), które ma na celu ułatwienie zrozumienia i identyfikacji zagrożeń chemicznych. Piktogram z martwym drzewem i rybą informuje o substancjach, które mogą powodować szkodę w ekosystemach, w tym w wodach, glebach i organizmach żywych. Przykładami takich substancji są pestycydy czy niektóre metale ciężkie, które mogą zanieczyścić środowisko i wprowadzić poważne zagrożenia dla zdrowia zwierząt oraz roślin. Przy odpowiednim zarządzaniu i przestrzeganiu standardów takich jak ISO 14001, organizacje mogą minimalizować negatywny wpływ na środowisko i dążyć do zrównoważonego rozwoju. Wiedza na temat odpowiednich etykiet i piktogramów pozwala na świadome podejście do ochrony środowiska oraz podejmowanie działań prewencyjnych, co jest kluczowe w branżach związanych z produkcją i dystrybucją substancji chemicznych.

Pytanie 31

Na oprawy obiektywów fotograficznych nie wprowadza się trwale danych odnoszących się do

A. podziałek otworów względnych

B. maksymalnej liczby otworowej

C. podziałki głębi ostrości obrazu

D. współczynnika dyspersji

Współczynnik dyspersji to parametr związany z właściwościami optycznymi szkła, który nie jest istotny z perspektywy użytkownika obiektywu fotograficznego. Informacje, które istotnie wpływają na użyteczność obiektywu, to podziałki otworów względnych, maksymalna liczba otworowa oraz podziałka głębi ostrości obrazu. Te parametry są kluczowe dla fotografów, gdyż wpływają na kontrolę nad ekspozycją, głębią ostrości oraz ogólnym efektem wizualnym zdjęcia. W praktyce, współczynnik dyspersji ma zastosowanie w kontekście projektowania obiektywów i wyboru materiałów optycznych, ale nie jest wartościowym wskaźnikiem dla użytkownika końcowego. W dobrych praktykach branżowych, projektanci obiektywów skupiają się na minimalizacji aberracji chromatycznych oraz poprawie jakości obrazu, a nie na etykietowaniu współczynnika dyspersji. Zrozumienie tych różnic pozwala fotografom lepiej ocenić wybór obiektywu oraz jego zastosowanie w różnych sytuacjach fotograficznych.

Pytanie 32

Jakie powiększenie ma lupa o ogniskowej wynoszącej 20 mm?

A. 2,5x

B. 10x

C. 5x

D. 12,5x

Powiększenie lupy, które oblicza się na podstawie jej ogniskowej, jest istotnym parametrem przy wyborze i zastosowaniu urządzeń optycznych. W przypadku lupy o ogniskowej 20 mm, aby obliczyć powiększenie, stosuje się wzór: powiększenie (M) = 250 mm / ogniskowa (f). Przy podstawieniu wartości, otrzymujemy: M = 250 mm / 20 mm = 12,5x. Oznacza to, że obiekt obserwowany przez lupę jest widoczny 12,5 razy większy niż w rzeczywistości. Takie powiększenie jest szczególnie przydatne w różnych dziedzinach, jak numizmatyka, botanika, czy mikroskopia, gdzie precyzyjne detale są kluczowe. Dobrze dobrana lupa z odpowiednim powiększeniem pozwala na dokładne badanie struktury materiałów, co jest niezbędne w pracy naukowej oraz w różnych zastosowaniach przemysłowych, takich jak kontrola jakości. Zarówno naukowcy, jak i hobbyści korzystają z tych narzędzi, aby uzyskać lepszy wgląd w szczegóły, które są niewidoczne gołym okiem.

Pytanie 33

Jeśli ogniskowa soczewki w okularze wynosi 25 cm, to jaka powinna być ogniskowa obiektywu lunety Kepplera, aby uzyskać powiększenie 10-krotne?

A. 10 cm

B. 1 m

C. 25 cm

D. 2,5 m

Obiektyw lunety Kepplera, który ma powiększenie 10-krotne, powinien mieć ogniskową równą 2,5 m, co wynika z relacji między ogniskową obiektywu a powiększeniem oraz ogniskową okularu. W przypadku lunet, powiększenie (P) można obliczyć jako stosunek ogniskowej obiektywu (f_obiektywu) do ogniskowej okularu (f_okular): P = f_obiektywu / f_okular. W naszym przypadku, mając ogniskową okularu równą 25 cm (0,25 m) i powiększenie równe 10, przekształcamy równanie: f_obiektywu = P * f_okular = 10 * 0,25 m = 2,5 m. Praktycznym zastosowaniem tej wiedzy jest projektowanie lunet stosowanych w astronomii oraz obserwacji przyrody, gdzie kluczowe jest uzyskanie odpowiedniej jakości obrazu i powiększenia. Dobrze dobrane parametry optyczne wpływają nie tylko na komfort użytkowania, ale także na precyzję obserwacji, co ma istotne znaczenie w badaniach naukowych oraz w zakresie hobbystycznym.

Pytanie 34

Zgodnie z przedstawionym rysunkiem zespół soczewek obiektywu mikroskopowego ZS 1-01 mocowany jest w korpusie 1-1

A. przez wklejenie.

B. przez zalanie.

C. membraną.

D. przez zawijanie.

Wybór odpowiedzi, które wskazują na inne metody mocowania, takich jak wklejenie, zalanie czy membraną, opiera się na nieprawidłowych założeniach dotyczących mechaniki i technologii produkcji elementów optycznych. Wklejenie sugeruje użycie kleju, co w kontekście mikroskopów mogłoby prowadzić do degradacji jakości optycznej, szczególnie w przypadku niskiej jakości materiałów, które mogą wpłynąć na przejrzystość i właściwości refrakcyjne soczewek. Zalanie, z kolei, to technika, która zazwyczaj nie znajduje zastosowania w precyzyjnych urządzeniach optycznych, ze względu na ryzyko uszkodzenia soczewek oraz zaburzenia ich ustawienia. Membrana, jako metoda mocowania, wprowadza dodatkowe elementy, które mogą nie tylko zwiększyć wagę całej konstrukcji, ale także skomplikować proces produkcji oraz konserwacji. Te podejścia mogą wynikać z braku zrozumienia specyfiki konstrukcji mikroskopów, gdzie kluczowe jest utrzymanie stałej osi optycznej oraz minimalizacja drgań. Zrozumienie tych podstawowych zasad jest niezbędne dla poprawnego projektowania i użytkowania sprzętu optycznego, co z kolei wpływa na jakość obserwacji oraz analiz laboratoryjnych.

Pytanie 35

W finalnym etapie montażu mikroskopu biologicznego nie zachodzi proces

A. justowania obiektywów

B. ustawiania stolika

C. zamontowania nasadki okularowej

D. ustawiania oświetlenia Kohlera

Justowanie obiektywów, zwane także kalibracją, jest kluczowym etapem w zapewnieniu optymalnej jakości obrazu w mikroskopii biologicznej. W praktyce oznacza to, że każdy obiektyw musi być odpowiednio ustawiony, aby dostarczać wyraźne i ostre obrazy obserwowanych próbek. Proces ten nie jest częścią montażu końcowego mikroskopu, lecz powinien być przeprowadzany przed użyciem urządzenia, aby zapewnić jego prawidłowe funkcjonowanie. W przypadku mikroskopów zaawansowanych, takich jak mikroskopy konfokalne, justowanie obiektywów może obejmować także skomplikowane procedury, takie jak optymalizacja punktu ogniskowania. Właściwe justowanie pozwala na eliminację aberracji optycznych, co wpływa na dokładność analiz mikroskopowych. Zdobycie umiejętności justowania obiektywów jest niezbędne dla każdego technika i stanowi integralną część standardów jakości w laboratoriach badawczych. Warto pamiętać, że w praktyce często używa się wzorców optycznych do sprawdzania jakości i precyzji ustawień obiektywów.

Pytanie 36

Aby precyzyjnie zmierzyć równoległość płytek w trakcie obróbki wykańczającej, należy użyć

A. czujnika zegarowego

B. lunety autokolimacyjnej

C. mikrometru

D. mikroskopu warsztatowego

Czujnik zegarowy, mikrometr oraz mikroskop warsztatowy są narzędziami pomiarowymi, ale każdy z nich ma swoje ograniczenia w kontekście pomiaru równoległości. Czujnik zegarowy, chociaż powszechnie używany do pomiarów długości oraz sprawdzania wymiarów, nie jest idealnym narzędziem do oceny równoległości płytek. Jego działanie opiera się na bezpośrednim kontakcie z powierzchnią, co może wprowadzać błędy pomiarowe związane z nieidealnymi warunkami kontaktu. Z kolei mikrometr jest narzędziem precyzyjnym, ale jego zastosowanie ogranicza się głównie do pomiarów grubości i średnic, a nie do analizy równoległości. W przypadku mikroskopu warsztatowego, jego funkcjonalność koncentruje się na obserwacji detali i nie jest przystosowany do pomiarów geometrii płytek. Użytkownicy mogą mylić dokładność tych narzędzi z ich zdolnością do wykonywania bardziej skomplikowanych pomiarów, jak równoległość, co jest częstym błędem w myśleniu technicznym. W rzeczywistości, do precyzyjnych pomiarów równoległości, niezbędne są narzędzia, które oferują optyczną analizę powierzchni, jak lunety autokolimacyjne, które eliminują potencjalne błędy wynikające z osobistej interpretacji pomiarów oraz nieidealnych warunków pomiarowych.

Pytanie 37

Wymiar $14H6/s7 wskazuje rodzaj pasowania

A. wciskane

B. wtłaczane zwykłe

C. lekko wtłaczane

D. suwliwe

Pasowania wciskane, lekko wtłaczane czy suwliwe mają swoje specyficzne zastosowania, które różnią się od pasowań wtłaczanych zwykłych. Pasowanie wciskane charakteryzuje się dodatkowym luzem, co pozwala na łatwe włożenie elementu pasującego do otworu, przy czym nie zapewnia ono wystarczającej stabilności dla komponentów, które muszą przenosić duże obciążenia. Pasowania lekko wtłaczane, z kolei, charakteryzują się mniejszymi tolerancjami, ale również nie są przeznaczone do połączeń wymagających wysokiej precyzji, co jest kluczowe w wielu aplikacjach inżynieryjnych. Pasowania suwliwe oferują luz pomiędzy elementami, co pozwala na łatwe przesuwanie jednego elementu względem drugiego, ale nie gwarantują one stabilności w przypadku dużych obciążeń. Przypisując złą definicję do danego oznaczenia wymiaru, można narazić projekt na problemy takie jak nadmierne zużycie komponentów lub awarie w pracy maszyn. Zrozumienie różnicy między rodzajami pasowań jest kluczowe dla inżynierów i projektantów, którzy muszą brać pod uwagę wymagania dotyczące wytrzymałości, precyzji oraz efektywności działania w kontekście konkretnej aplikacji. Dlatego istotne jest, aby przy wyborze pasowania kierować się nie tylko oznaczeniem wymiaru, ale także jego zastosowaniem w praktyce.

Pytanie 38

Aby zmierzyć grubość i szerokość tafli szkła z dokładnością ±0,1 mm, powinno się użyć

A. przymiaru liniowego

B. mikrometru

C. suwmiarki

D. sprawdzianu dwugranicznego

Przymiar liniowy, czyli klasyczna miarka, jest narzędziem o ograniczonej precyzji, co czyni go niewłaściwym do pomiaru grubości i szerokości tafli szkła z dokładnością ±0,1 mm. Przymiar liniowy, mimo że jest łatwy w użyciu, nie zapewnia odpowiedniej precyzji niezbędnej w zastosowaniach, gdzie wymagana jest wysoka dokładność. Mikrometr, choć zapewnia lepszą dokładność, jest bardziej skomplikowany w użyciu i dedykowany głównie do pomiarów małych odległości, takich jak grubości materiałów metalowych czy gumowych. Użycie mikrometru do pomiaru tafli szkła może prowadzić do uszkodzeń delikatnych powierzchni, co czyni go niepraktycznym w tym kontekście. Sprawdzian dwugraniczny to narzędzie stosowane do pomiarów tolerancji wymiarowych, ale nie dostarcza precyzyjnych danych dotyczących grubości i szerokości, co jest kluczowe w przypadku szkła. Typowym błędem jest mylenie narzędzi pomiarowych, co prowadzi do przekonania, że każde narzędzie jest odpowiednie do każdej aplikacji. W rzeczywistości wybór instrumentu pomiarowego powinien być dostosowany do specyficznych wymagań, co podkreślają normy dotyczące jakości i kontroli produkcji. Zrozumienie różnicy pomiędzy tymi narzędziami oraz ich zastosowaniem jest kluczowe w celu uniknięcia błędów pomiarowych oraz zapewnienia wysokiej jakości wyrobów.

Pytanie 39

Aby zidentyfikować naprężenia w szkle optycznym, należy użyć

A. spektrofotometru

B. polarymetru

C. interferometru

D. polaryskopu

Choć spektrofotometr, polarymetr i interferometr są urządzeniami używanymi w analizach optycznych, nie są one odpowiednie do wykrywania naprężeń w bryle szkła optycznego. Spektrofotometr służy do pomiaru intensywności światła w różnych długościach fal, co pozwala na analizę właściwości absorpcyjnych materiałów, ale nie dostarcza informacji o wewnętrznych naprężeniach. Polarymetr, na ogół używany do analizy rotacji płaszczyzny polaryzacji światła, nie jest skonstruowany do wykrywania naprężeń w materiałach, a raczej do badania ich optycznych właściwości. Interferometr, z drugiej strony, jest narzędziem do pomiaru różnic w długościach fal światła, co umożliwia wysoką precyzję w analizie zmian w strukturze materiałów, ale również nie dostarcza bezpośrednich informacji o naprężeniach w bryle szkła. Użycie tych urządzeń w kontekście detekcji naprężeń w szkłach optycznych może prowadzić do błędnych wniosków i niewłaściwej interpretacji wyników, co podkreśla znaczenie doboru odpowiednich narzędzi do konkretnych zastosowań inżynieryjnych. Właściwe podejście wymaga zrozumienia specyfiki każdego z tych urządzeń oraz ich ograniczeń w kontekście analizy materiałów optycznych.

Pytanie 40

Jakie znaczenie ma symbol λ/4 w optyce?

A. Odchylenie fazy fali świetlnej

B. Tłumienie światła

C. Dyspersja światła

D. Wzrost natężenia światła

Tłumienie światła to proces, w którym intensywność światła jest redukowana, zwykle przez absorpcję lub rozpraszanie w medium, przez które światło przechodzi. Chociaż jest to ważny aspekt w optyce, nie ma bezpośredniego związku z symbolem <em>λ/4</em>, który odnosi się do przesunięcia fazy, a nie do zmiany intensywności. Z kolei dyspersja światła odnosi się do zjawiska, w którym prędkość światła w medium zależy od częstotliwości lub długości fali światła. Jest to przyczyną zjawisk takich jak rozszczepienie światła w pryzmacie. Dyspersja jest istotnym problemem w projektowaniu optycznym, ale ponownie, nie jest związana z ćwierćfalówką. Wzrost natężenia światła oznacza zwiększenie ilości energii przenoszonej przez falę świetlną na jednostkę powierzchni. Może być efektem skupienia wiązki za pomocą soczewek lub lustra, ale nie jest powiązany z funkcją ćwierćfalówki, której zadaniem jest zmiana fazy, a nie intensywności. Wszystkie te zagadnienia są ważne w optyce, ale dotyczą innych aspektów fal świetlnych i nie są związane z interpretacją symbolu <em>λ/4</em>, co może prowadzić do mylnych wniosków w kontekście tego pytania.
