Informacje o egzaminie:

Zawód: Technik inżynierii sanitarnej
Kwalifikacja: BUD.09 - Wykonywanie robót związanych z budową, montażem i eksploatacją sieci oraz instalacji sanitarnych
Data rozpoczęcia: 27 maja 2026 13:48
Data zakończenia: 27 maja 2026 13:52

Egzamin zdany!

Wynik: 25/40 punktów (62,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Próbę szczelności instalacji wodociągowej z połączeniami gwintowanymi uznaje się za pozytywną, jeśli spadek ciśnienia próbnego nie przekroczy 2% w ciągu

A. 20 minut

B. 10 minut

C. 30 minut

D. 40 minut

Próba szczelności instalacji wodociągowej z połączeniami gwintowanymi to naprawdę ważny krok, żeby upewnić się, że wszystko działa jak należy. Jak mówi norma, żeby wynik był pozytywny, ciśnienie nie powinno spadać więcej niż 2% w ciągu 30 minut. To jest standardowy czas, który pozwala nam wyłapać potencjalne nieszczelności. Kiedy robimy ten test, musimy na bieżąco sprawdzać ciśnienie, a jeśli po 30 minutach wszystko jest w normie, to możemy założyć, że nasza instalacja jest szczelna. Utrzymanie odpowiedniego ciśnienia jest kluczowe, bo zapobiega stratom wody i pomaga w efektywności całego systemu wodociągowego. Moim zdaniem, warto robić te próby regularnie, zwłaszcza po zmianach w instalacji, żeby mieć pewność, że wszystko działa tak, jak powinno.

Pytanie 2

Montaż podzielników kosztów ogrzewania powinien odbywać się

A. na gałązce zasilającej grzejnika

B. na gałązce powrotnej grzejnika

C. w dolnej części grzejnika

D. w górnej części grzejnika

Montaż podzielników kosztów ogrzewania w dolnej części grzejnika, na gałązce powrotnej lub zasilającej jest błędny z powodów technicznych oraz praktycznych. W przypadku umiejscowienia podzielników w dolnej części grzejnika, urządzenia te nie będą w stanie dokładnie mierzyć ilości ciepła, ponieważ ciepłe powietrze unosi się ku górze, a zatem ich działanie będzie ograniczone przez brak ciepła w tej strefie. Podobnie, instalowanie ich na gałązce powrotnej czy zasilającej również nie oddaje rzeczywistego zużycia energii cieplnej. Gałązka powrotna, która transportuje schłodzoną wodę z powrotem do kotła, nie jest odpowiednim miejscem do pomiaru ciepła, gdyż nie odzwierciedla rzeczywistej wydajności grzejnika. Podobnie, umiejscowienie podzielnika na gałązce zasilającej również prowadzi do nieprawidłowych odczytów, ponieważ w tym miejscu woda jest jeszcze gorąca. Błędem jest myślenie, że lokalizowanie podzielnika w dowolnym miejscu grzejnika zapewni jego efektywne działanie. W rzeczywistości, niewłaściwe umiejscowienie podzielnika prowadzi nie tylko do błędnych wyników, ale także do nieefektywnego podziału kosztów ogrzewania, co może skutkować sporami między mieszkańcami. Dlatego tak ważne jest przestrzeganie zasad montażu oraz lokalizacji podzielników zgodnie z wytycznymi branżowymi, aby zapewnić dokładność i prawidłowe rozliczenie kosztów ogrzewania.

Pytanie 3

W ramach działań przygotowawczych związanych z realizacją sieci gazowych najpierw należy

A. wykonać przyłączenie do sieci infrastruktury technicznej

B. dokonać niwelacji terenu

C. zagospodarować teren budowy

D. wytyczyć geodezyjnie obiekty w terenie

Zagospodarowanie terenu budowy, wykonanie przyłączenia do sieci infrastruktury technicznej oraz niwelacja terenu to istotne procesy w ramach prac przygotowawczych, ale ich realizacja następuje po geodezyjnym wytyczeniu obiektów. Zagospodarowanie terenu polega na organizacji przestrzeni budowy, w tym usunięciu przeszkód, co jest istotne, ale wymaga wcześniejszego precyzyjnego wskazania miejsc, w których będą prowadzane prace. Bez dokładnego wytyczenia, można trafić na problemy związane z niewłaściwym rozmieszczeniem obiektów budowlanych, co prowadzi do naruszenia zasad bezpieczeństwa. Wykonanie przyłączenia do sieci infrastruktury technicznej również nie może nastąpić bez wcześniejszego wytyczenia, ponieważ wymaga znajomości dokładnej lokalizacji istniejącej infrastruktury oraz nowo budowanych odcinków. Niwelacja terenu jest z kolei procesem, który również powinien następować po wytyczeniu, ponieważ polega na dostosowaniu wysokości terenu do wymagań projektowych. Wszystkie te procesy są ze sobą powiązane i wymagają wcześniejszego, rzetelnego wytyczenia obiektów, co jest kluczowe dla prawidłowego i bezpiecznego wykonania całego przedsięwzięcia budowlanego.

Pytanie 4

Które wody podziemne zostały opisane w ramce?

Wody te występują tuż pod powierzchnią i strefa ich włoskowatego wznoszenia łączy się ze strefą parowania. Wody te wykazują dobowe wahania temperatury, są zanieczyszczone związkami organicznymi, mogą być zakazone. Nie nadają się na potrzeby wodociągów.

A. Zaskórne.

B. Wgłębne.

C. Głębinowe.

D. Gruntowe.

Wybór odpowiedzi niewłaściwych, takich jak wody gruntowe czy wody głębinowe, jest wynikiem mylnych założeń dotyczących różnic w klasyfikacji wód podziemnych. Wody gruntowe to te, które znajdują się w głębszych warstwach ziemi, charakteryzujące się stałym poziomem wodonośnym i mające większą stabilność pod względem jakości. Z kolei wody głębinowe są zlokalizowane w jeszcze niższych warstwach geologicznych, co sprawia, że ich dostępność i interakcje z powierzchnią są zupełnie inne. Woda wgłębna, chociaż może być mylona z wodami zaskórnymi, również nie znajduje się bezpośrednio pod powierzchnią, lecz w warstwach, które są od niej oddzielone. Te nieporozumienia wynikają z braku zrozumienia strefy saturacji i strefy niesaturacji w kontekście wód gruntowych. Kluczowe jest zrozumienie, że wody zaskórne, będące w strefie niesaturacji, są szczególnie podatne na zanieczyszczenia ze źródeł powierzchniowych, co czyni je istotnym tematem w badaniach jakości wód. W praktyce, pomylenie tych terminów może prowadzić do błędów w ocenie zasobów wodnych oraz strategii ochrony środowiska, co jest niezgodne z najlepszymi praktykami w dziedzinie zarządzania wodami.

Pytanie 5

Na podstawie danych zamieszczonych w tabeli wskaż szerokość wykopu nieumocnionego, w którym ma być ułożony kanał betonowy o średnicy Ø 500.

Średnica rurociągu w mm	Rurociągi
	Żeliwne i stalowe		Kamionkowe i betonowe
	Ściany wykopów
	nieumocnione	umocnione	nieumocnione	umocnione
	Szerokość wykopu w m
50-100	0,80	0,90	0,80	0,90
200	0,90	1,00	0,90	1,00
250	0,95	1,05	0,95	1,05
300	1,00	1,10	1,00	1,10
350	1,10	1,20	1,15	1,25
400	1,15	1,25	1,20	1,30
500	1,30	1,40	1,35	1,45
600	1,45	1,55	1,50	1,60
800	1,75	1,85	1,80	1,90
1000	2,00	2,15	2,05	2,05

A. 1,45 m

B. 0,80 m

C. 0,90 m

D. 1,35 m

Odpowiedź 1,35 m jest poprawna, ponieważ zgodnie z normami budowlanymi, szerokość wykopu dla rurociągów betonowych o średnicy Ø 500 mm powinna wynosić 1,35 m. Takie wartości są określone na podstawie analizy przestrzeni wymaganej do prawidłowego ułożenia rurociągu oraz zapewnienia dostępu do niego w przypadku przyszłych napraw lub inspekcji. Wykop o odpowiedniej szerokości nie tylko ułatwia pracę, ale także zapewnia stabilność wykopu, co jest kluczowe dla bezpieczeństwa pracy. Przykładowo, w praktyce budowlanej, zachowanie wymaganej szerokości wykopu pozwala na uniknięcie osuwisk oraz innych niebezpieczeństw, które mogą wynikać z niewłaściwego przygotowania terenu. Zgodnie z ogólnymi zasadami inżynierii lądowej, zaleca się także przestrzeganie norm dotyczących minimalnych szerokości wykopów, co jest istotne w kontekście ochrony zdrowia i życia pracowników. Dodatkowo, odpowiednia szerokość wykopu ułatwia także późniejsze prace konserwacyjne rurociągu, co ma kluczowe znaczenie w długoterminowej eksploatacji infrastruktury.

Pytanie 6

W instalacji grzewczej rury miedziane DN 22 o długości 10 metrów, prowadzone w linii prostej, powinny być zaopatrzone w

A. kompensator

B. tuleję ochronną miedzianą

C. dwuzłączkę

D. tuleję ochronną stalową

Wybór kompensatora jako elementu instalacji grzewczej z rur miedzianych DN 22 na odcinku 10 metrów jest kluczowy ze względu na potrzebę kompensacji rozszerzalności cieplnej materiału. Rury miedziane, podobnie jak wszystkie materiały, ulegają wydłużeniu pod wpływem wysokich temperatur. W przypadku instalacji grzewczych, gdzie temperatura czynnika grzewczego może znacznie wzrosnąć, zastosowanie kompensatora pozwala na zredukowanie naprężeń w rurach, co wydłuża ich żywotność oraz minimalizuje ryzyko uszkodzeń. Przykładem praktycznego zastosowania kompensatora może być instalacja w budynkach, gdzie stosuje się centralne ogrzewanie. Zgodnie z normami branżowymi, takim jak PN-EN 12828, należy projektować instalacje w sposób, który uwzględnia zmiany temperatury i ciśnienia, w celu zapewnienia ich efektywności i bezpieczeństwa. Ponadto, stosowanie kompensatorów zmniejsza ryzyko wystąpienia awarii, co jest istotne z punktu widzenia nie tylko kosztów napraw, ale również komfortu użytkowników. Właściwe dobranie kompensatora, biorąc pod uwagę długość i materiał rury, jest więc niezbędne w każdej nowoczesnej instalacji grzewczej.

Pytanie 7

Jakie czynności wykonuje się przed płukaniem sieci wodociągowej?

A. tuż przed nałożeniem zasypki przewodów

B. bezpośrednio przed nałożeniem obsypki przewodów

C. po zakończeniu próby szczelności

D. po przeprowadzonym odbiorze końcowym

Pojęcie płukania sieci wodociągowej jest często mylone z innymi czynnościami związanymi z budową i eksploatacją systemów wodociągowych. Odpowiedzi sugerujące płukanie tuż przed wykonaniem obsypki czy zasypki przewodów są błędne, ponieważ w tych fazach budowy nie ma jeszcze pełnej pewności o integralności wykonanej instalacji. Wykonywanie płukania w tych momentach mogłoby prowadzić do niebezpiecznych sytuacji, takich jak zatykanie przewodów przez osady, co w rezultacie może przyczynić się do defektów systemu. Dodatkowo, płukanie po przeprowadzonym odbiorze końcowym jest również niewłaściwą praktyką, gdyż w fazie odbioru powinno być już potwierdzone, że system jest w pełni operacyjny i spełnia określone normy. Płukanie powinno być ostatnim krokiem po zakończeniu wszystkich prac budowlanych, a nie prowadzonym przed ich finalizacją. Zasady te są zgodne z wytycznymi, które nakazują, aby dopiero po sprawdzeniu szczelności i poprawności montażu przeprowadzać płukanie, by zapewnić, że woda dostarczana do systemu jest czysta i nie zawiera zanieczyszczeń, które mogłyby pochodzić z nieprawidłowych działań budowlanych. W przeciwnym razie, istnieje ryzyko wprowadzenia do sieci wodociągowej elementów szkodliwych, co jest niezgodne z dobrą praktyką inżynieryjną oraz normami sanitarnymi.

Pytanie 8

Urządzeniem lub obiektem budowlanym wchodzącym w skład sieci gazowej, które pełni funkcje redukcji, pomiarów lub rozdziału gazu ziemnego, jest

A. zbiornik gazu

B. tłocznia gazu

C. stacja gazowa

D. punkt gazowy

Stacja gazowa to zespół urządzeń, który pełni kluczową rolę w sieciach gazowych, zajmując się redukcją ciśnienia, pomiarem oraz rozdziałem gazu ziemnego. Jej podstawowym zadaniem jest zapewnienie bezpieczeństwa i efektywności dostarczania gazu do odbiorców. W stacji gazowej dochodzi do zmniejszenia ciśnienia gazu ze stanu wysokiego, w jakim dostarczany jest z tłoczni, do poziomu, który jest bezpieczny i odpowiedni dla użytkowników końcowych. W praktyce, stacje gazowe mogą być umiejscowione w różnych punktach sieci, zapewniając elastyczność i niezawodność dostaw. W ramach stacji gazowej wykorzystywane są różnorodne urządzenia, takie jak reduktory ciśnienia, liczniki gazu oraz urządzenia do automatyzacji i monitorowania. Warto zauważyć, że projektowanie i eksploatacja stacji gazowej muszą być zgodne z normami branżowymi, takimi jak PN-EN 1775, co zapewnia ich bezpieczeństwo i efektywność operacyjną. Zastosowanie stacji gazowych jest kluczowe w procesie dostarczania gazu do przemysłu, gospodarstw domowych oraz obiektów użyteczności publicznej, co podkreśla ich znaczenie w nowoczesnych systemach energetycznych.

Pytanie 9

Który element wentylacyjny jest stosowany do przekształcenia przekroju rury z prostokątnego na okrągły?

A. Mufa

B. Dyfuzor

C. Kryza

D. Kolano

Dyfuzor to taka kształtka wentylacyjna, która fajnie łączy różne kształty przekroju przewodu, na przykład z prostokątnego na kołowy. Jego głównym zadaniem jest nie tylko zmiana kształtu, ale też równomierne rozprowadzenie powietrza, co ma duże znaczenie w wentylacji. W praktyce dyfuzory często znajdują się w biurowcach czy fabrykach, gdzie muszą spełniać różne wymagania przestrzenne. Na przykład w biurach pomagają w dostarczaniu świeżego powietrza, co znacznie poprawia komfort pracy i jakość powietrza wewnątrz. Dyfuzory powinny być projektowane z uwzględnieniem takich rzeczy jak przepływ powietrza czy ciśnienie, bo dobry dobór tych kształtek jest kluczowy dla efektywności całego systemu wentylacyjnego.

Pytanie 10

W złączce gazowej PE/stal przedstawionej na rysunku zastosowano połączenie

A. zgrzewane.

B. spawane.

C. skręcane.

D. zaciskowe.

Wybór połączenia skręcanego to nie to, co powinno być w przypadku złączki gazowej PE/stal. Połączenie skręcane bazuje na śrubach i nakrętkach, a to może prowadzić do luzów i nieszczelności. Takie połączenia wymagają ciągłej kontroli, żeby upewnić się, że wszystko jest na swoim miejscu. To jest ważne, bo w systemach z gazem ciśnienie może powodować dodatkowe problemy. Poza tym, montaż skręcanych połączeń jest często bardziej czasochłonny, co nie jest najlepsze w instalacjach gazowych, gdzie czas i bezpieczeństwo to podstawa. Zgrzewane i spawane połączenia też nie są dobrym pomysłem, bo wymagają wysokich temperatur, które mogą osłabić materiał rury i spowodować pęknięcia. Choć może być używane w innych miejscach, w kontekście gazu PE/stal lepiej sprawdzają się metody, które łatwo naprawić czy wymienić. Wybór niewłaściwej metody łączenia to poważna sprawa, bo może prowadzić do niebezpiecznych sytuacji.

Pytanie 11

Symbol graficzny przedstawiony na rysunku oznacza, że instalacja kanalizacyjna została wykonana z zastosowaniem połączeń

A. kołnierzowych.

B. zaciskanych.

C. gwintowych.

D. kielichowych.

No niestety, odpowiedzi wskazujące na połączenia kołnierzowe, zaciskane czy gwintowe pokazują, że mogłeś coś pomylić. Połączenia kołnierzowe są używane w innych systemach, ale wymagają więcej elementów jak uszczelki czy śruby. To trochę komplikuje montaż i zwiększa ryzyko wycieków. Połączenia zaciskane są niby wygodne, ale nie zawsze trzymają szczelność, co w kanalizacji może być niemałym problemem. Z kolei połączenia gwintowe raczej nadają się do wody, a w kanalizacji mogą się psuć przez zanieczyszczenia w ściekach. Wybierając niewłaściwe połączenie, naprawdę można sobie narobić problemów przy naprawach i utrzymaniu systemu, co w ogólnym rozrachunku może być dość kosztowne. Dobrze by było, gdybyś zapoznał się z normami i praktykami w branży, żeby lepiej wybierać technologie do instalacji kanalizacyjnych.

Pytanie 12

Wskaź sprzęt, który powinien być zastosowany do przeprowadzenia zagęszczenia gruntu w wykopie?

A. Niwelator oraz zagęszczarka mechaniczna

B. Kilof oraz ubijak ręczny

C. Zagęszczarka mechaniczna i ubijak ręczny

D. Łopata i kilof

Zagęszczarka mechaniczna oraz ubijak ręczny to kluczowe narzędzia stosowane w procesie zagęszczania gruntu, zwłaszcza w trakcie wykonywania wykopów budowlanych. Zagęszczarka mechaniczna, znana również jako wibrator płytowy, jest urządzeniem, które wykorzystuje wibracje do efektywnego zagęszczania materiału gruntowego. Działa na zasadzie przenoszenia energii mechanicznej na cząstki gruntu, co prowadzi do ich lepszego upakowania. Ubijak ręczny, z kolei, jest prostym narzędziem, które umożliwia lokalne zagęszczanie gruntu, szczególnie w trudno dostępnych miejscach, gdzie ciężki sprzęt nie ma możliwości manewru. Użycie obu tych narzędzi pozwala na osiągnięcie właściwej gęstości gruntu, co jest niezbędne do zapewnienia stabilności fundamentów budowli. Zgodnie z normami budowlanymi, odpowiednie zagęszczenie gruntu jest kluczowe dla uniknięcia osiadania i pęknięć w przyszłości, a tym samym dla zapewnienia trwałości obiektu. Przykładowo, w przypadku budowy dróg czy chodników, skuteczne zagęszczenie gruntu jest warunkiem wstępnym dla dalszych prac budowlanych.

Pytanie 13

Do transportu strumienia powietrza przez systemy wentylacyjne wykorzystuje się

A. przepustnice oraz zasuwy

B. wentylatory osiowe

C. nawiewniki oraz wywiewniki

D. tłumiki dźwięku

Wentylatory osiowe są kluczowymi elementami systemów wentylacyjnych, odpowiedzialnymi za przetłaczanie dużych objętości powietrza przy stosunkowo niskim oporze. Ich konstrukcja oparta na wirniku osiowym umożliwia efektywne przesuwanie powietrza, co jest istotne w zastosowaniach takich jak wentylacja budynków, chłodzenie procesów przemysłowych oraz w systemach klimatyzacyjnych. W praktyce, wentylatory osiowe stosuje się w instalacjach wentylacyjnych, gdzie wymagane jest zapewnienie ciągłego obiegu powietrza, na przykład w halach produkcyjnych, magazynach czy biurach. Warto zauważyć, że wybór wentylatorów osiowych powinien być zgodny z normami branżowymi, takimi jak normy ISO 5801 dotyczące wydajności wentylatorów. Dobre praktyki projektowe uwzględniają również analizę akustyczną, aby minimalizować hałas generowany przez wentylatory w środowisku pracy, co przekłada się na komfort użytkowników i przestrzeganie przepisów BHP.

Pytanie 14

Metoda renowacji przewodów kanalizacyjnych bez wykopów polega na

A. wymianie uszkodzonych odcinków przewodów przy użyciu odkrywek

B. usunięciu zewnętrznych pęknięć przewodów przy pomocy masy uszczelniającej

C. przepłukaniu kanałów oraz wykonaniu inspekcji telewizyjnej

D. wprowadzeniu do oczyszczonego kanału rury utwardzanej na miejscu, tzw. rękawa

Bezwykopowa metoda renowacji przewodów kanalizacyjnych, znana również jako metoda trenchless, polega na wprowadzeniu do oczyszczonego kanału rury utwardzanej na miejscu, zwanej rękawem. Ta technika jest szczególnie cenna w sytuacjach, gdzie tradycyjne metody wykopu są niepraktyczne lub kosztowne. Rękaw, zwykle wykonany z materiałów kompozytowych, jest wprowadzany do uszkodzonego kanału, a następnie rozprężany, co pozwala na utworzenie nowej, szczelnej rury wewnątrz starego przewodu. Dzięki temu procesowi można nie tylko przedłużyć żywotność infrastruktury, ale także zminimalizować zakłócenia w ruchu drogowym oraz ograniczyć koszty związane z wykopami. Przykłady zastosowania tej metody obejmują renowację starych systemów kanalizacyjnych w miastach, gdzie ograniczona przestrzeń i obecność innych instalacji podziemnych stawiają wysokie wymagania na dokładność i efektywność wykonania. Metoda ta jest zgodna z normami ISO 11295 oraz z wytycznymi ASTM F1216, co potwierdza jej skuteczność i bezpieczeństwo w praktyce.

Pytanie 15

Jakie rodzaje przewodów mogą być użyte do budowy sieci kanalizacyjnej?

A. Miedziane

B. Stalowe

C. Mosiężne

D. Betonowe

Wybór betonowych przewodów do wykonania sieci kanalizacyjnej jest uzasadniony ich wysoką wytrzymałością, odpornością na korozję oraz zdolnością do wytrzymywania dużych obciążeń. Przewody betonowe często stosuje się w infrastrukturze miejskiej, gdzie wymagane są trwałe i niezawodne rozwiązania, mogące obsługiwać duże ilości ścieków oraz opadów. Dzięki swojej masywnej strukturze, przewody te są w stanie utrzymać stabilność w gruncie, co jest istotne w kontekście warunków gruntowych. Zgodnie z normami branżowymi, takimi jak PN-EN 1916, betonowe rury kanalizacyjne powinny być projektowane z uwzględnieniem ich mechanicznych właściwości, co zapewnia ich długowieczność w eksploatacji. Dodatkowo, betonowe rury są łatwe w montażu i mogą być łączone za pomocą różnych systemów uszczelniających, co zwiększa ich funkcjonalność w złożonych systemach kanalizacyjnych. W praktyce, zastosowanie takich przewodów obejmuje zarówno sieci sanitarno-kanalizacyjne, jak i deszczowe, gdzie ich właściwości hydrauliczne są kluczowe dla efektywnego odprowadzania wód.

Pytanie 16

Częścią systemu kanalizacji, w której zainstalowane jest zamknięcie hydrodynamiczne, zapobiegające migracji gazów oraz nieprzyjemnych odorów z systemu kanalizacyjnego do otoczenia, jest

A. zawór napowietrzający

B. syfon kanalizacyjny

C. zasuwa burzowa

D. wpust podłogowy

Syfon kanalizacyjny jest kluczowym elementem systemu kanalizacyjnego, który pełni istotną rolę w zapobieganiu przedostawaniu się gazów i nieprzyjemnych zapachów z instalacji do pomieszczeń mieszkalnych. W jego konstrukcji znajduje się woda, która działa jak bariera, zatrzymując gazy i zapachy, a jednocześnie pozwalając na swobodne odprowadzenie ścieków. Przykładem zastosowania syfonów są umywalki, zlewy oraz toalety, gdzie są one niezbędne do prawidłowego funkcjonowania instalacji. Zgodnie z normami budowlanymi, syfony powinny być regularnie sprawdzane i konserwowane, aby upewnić się, że nie doszło do ich zapchania ani wyparowania wody, co mogłoby prowadzić do problemów z nieprzyjemnymi zapachami. Właściwe zainstalowanie i utrzymanie syfonów jest zatem kluczowe dla zachowania higieny i komfortu w budynkach, zgodnie z dobrymi praktykami inżynieryjnymi.

Pytanie 17

Na którym zaworze grzejnikowym oraz w jakiej orientacji powinno się zamontować głowicę termostatyczną?

A. Powrotnym, w pozycji pionowej

B. Zasilającym, w pozycji pionowej

C. Zasilającym, w pozycji poziomej

D. Powrotnym, w pozycji poziomej

Montaż głowicy termostatycznej na zaworze zasilającym w pozycji poziomej jest kluczowy dla prawidłowego funkcjonowania systemu grzewczego. Głowica termostatyczna działa na zasadzie regulacji przepływu czynnika grzewczego w zależności od temperatury otoczenia. Umieszczenie jej na zaworze zasilającym zapewnia, że będzie miała bezpośredni wpływ na ciepło dostarczane do grzejnika, co jest niezbędne do efektywnego zarządzania temperaturą w pomieszczeniu. W praktyce, jeśli głowica zostanie zamontowana w pozycji poziomej, umożliwia to swobodny przepływ czynnika oraz minimalizuje ryzyko zatykania się zaworu. Zgodnie z normą PN-EN 215, prawidłowy montaż głowicy wpływa na komfort użytkowników oraz efektywność energetyczną instalacji grzewczej. Przykładem zastosowania tej zasady jest instalacja w budynkach mieszkalnych, gdzie optymalne ustawienie głowic termostatycznych pozwala na oszczędność energii oraz lepszą kontrolę nad klimatem wewnętrznym.

Pytanie 18

Szczelność przyłącza gazowego sprawdza się bezpośrednio po

A. wykonaniu montażu przyłącza

B. oznakowaniu przyłącza

C. zamontowaniu gazomierza na sieci

D. zasypaniu wykopu

Wykonywanie próby szczelności przyłącza gazowego przed zasypaniem wykopu jest koncepcją, która może prowadzić do niebezpiecznych praktyk. Przykłady odpowiedzi, które wskazują na montaż gazomierza, montaż przyłącza lub oznakowanie przyłącza, są mylnymi podejściami, ponieważ nie uwzględniają realiów praktycznych związanych z budową instalacji gazowej. Montaż gazomierza na sieci nie powinien być przeprowadzany przed upewnieniem się, że przyłącze jest szczelne, ponieważ wprowadzenie gazu do systemu bez wcześniejszej weryfikacji stwarza ryzyko wycieku. Podobnie, próba szczelności po samym montażu przyłącza, ale jeszcze przed zasypaniem, może być niewystarczająca, gdyż nieszczelności mogą powstać w wyniku ruchów ziemi czy zmian temperatury, które mogą wystąpić po zasypaniu. Oznakowanie przyłącza jest ważnym krokiem, ale nie ma bezpośredniego związku z bezpieczeństwem przed wprowadzeniem gazu do instalacji. Użytkownicy często mylą kolejność działań, co prowadzi do błędnych wniosków; każdy etap budowy musi być zakończony odpowiednimi testami, aby zapewnić integralność systemu. Dlatego kluczowe jest, aby zachować poprawną sekwencję działań, co jest zgodne z normami i najlepszymi praktykami w branży gazowniczej.

Pytanie 19

Na rysunku przedstawiono

A. przepustnicę.

B. filtr powietrza.

C. nagrzewnicę.

D. wentylator osiowy.

Wybierając inną odpowiedź, można napotkać na szereg nieporozumień dotyczących funkcji i konstrukcji urządzeń w systemach wentylacyjnych i rurociągowych. Na przykład, nagrzewnica, mimo że ma za zadanie podgrzewanie powietrza, nie posiada mechanizmu regulacji przepływu, który jest kluczowy dla przepustnicy. Z kolei filtr powietrza, choć istotny w aspektach oczyszczania powietrza, również nie jest zaprojektowany do regulacji jego przepływu. Wentylator osiowy, który pełni funkcję wytwarzania ciśnienia powietrza, skupia się na jego przepływie, ale nie na regulacji tego przepływu. Każde z tych urządzeń ma swoje unikalne zadanie, jednak tylko przepustnica łączy funkcję regulacyjną z mechanizmem sterującym. Typowym błędem myślowym jest mylenie funkcji regulacyjnej z funkcjami filtracyjnymi czy wytwórczymi. Zrozumienie różnic między tymi elementami jest kluczowe dla prawidłowego projektowania i eksploatacji systemów wentylacyjnych oraz rurociągowych. Każde z tych urządzeń wymaga innego podejścia w kontekście ich montażu i utrzymania, co powinno być uwzględnione w każdym projekcie inżynieryjnym.

Pytanie 20

Na podstawie danych zawartych w tabeli oblicz koszt montażu zlewozmywaka, brodzika i bidetu, jeżeli stawka za roboczogodzinę wynosi 50 zł.

Montaż przyborów sanitarnych
Jednostka miary	Przybór sanitarny
Jednostka miary	zlewozmywak	umywalka	wanna	miska ustępowa	brodzik	bidet
R-g	1,50	1,50	3,00	2,50	2,00	2,50

A. 650,00 zł

B. 475,00 zł

C. 300,00 zł

D. 575,00 zł

Poprawna odpowiedź wynika z dokładnego obliczenia kosztów montażu zlewozmywaka, brodzika oraz bidetu na podstawie danych zawartych w tabeli. Aby poprawnie obliczyć całkowity koszt montażu, należy zsumować czas potrzebny na wykonanie każdej z czynności. Z tabeli wynika, że montaż zlewozmywaka zajmuje 1,50 roboczogodzin, brodzika 2,00 roboczogodzin, a bidetu 2,50 roboczogodzin. Łączny czas montażu wynosi zatem 1,50 + 2,00 + 2,50 = 6,00 roboczogodzin. Przy stawce 50 zł za roboczogodzinę, całkowity koszt montażu wynosi 6,00 R-g * 50 zł/R-g = 300,00 zł. Tego rodzaju obliczenia są powszechnie stosowane w branży budowlanej i instalacyjnej, co pozwala na dokładne planowanie budżetu oraz oszacowanie kosztów danej inwestycji. Dobrą praktyką jest także przechowywanie dokumentacji dotyczącej czasów montażu dla różnych komponentów, co ułatwia przyszłe kalkulacje i może przyczynić się do efektywniejszego zarządzania projektami.

Pytanie 21

Na rysunku przedstawiono

A. odtłuszczacz.

B. odbenzyniacz.

C. neutralizator.

D. odsadzkę.

Wybór odpowiedzi 'neutralizator' nie jest poprawny, ponieważ neutralizatory są stosowane w procesach chemicznych do neutralizacji kwasów lub zasad, co nie ma związku z obróbką mechaniczną czy czyszczeniem z tłuszczu. To podejście może wynikać z mylnego skojarzenia dotyczącego funkcji sprzętu, który nie służy do usuwania zanieczyszczeń olejowych, lecz do regulowania pH substancji. Z kolei odpowiedź 'odbenzyniacz' sugeruje użycie sprzętu do usuwania benzyny z materiałów, co również nie jest zbieżne z funkcją odtłuszczacza. Użytkownicy mogą mylnie zakładać, że każdy rodzaj czyszczenia wymaga konkretnego środka rozpuszczającego, co nie jest uniwersalnym podejściem, gdyż różne substancje wymagają różnych metod jego usuwania. Odpowiedź 'odsadzkę' również odrzucamy, ponieważ termin ten odnosi się do procesu oddzielania ciał stałych od cieczy, co nie ma nic wspólnego z usuwaniem tłuszczu. Takie nieprawidłowe wybory mogą wynikać z braku zrozumienia specyfiki procesów technologicznych. Kluczowe jest, aby w przemyśle rozróżniać różne funkcje urządzeń oraz ich zastosowania, co jest istotnym elementem w zapewnieniu efektywności operacyjnej oraz jakości produktów.

Pytanie 22

Rury PVC przeznaczone do konstrukcji sieci kanalizacyjnej powinny być łączone kielichowo?

A. poprzez zgrzewanie polifuzyjne

B. na oczyszczacz i klej

C. poprzez zgrzewanie elektrooporowe

D. na uszczelkę gumową

Odpowiedzi na oczyszczacz i klej, przez zgrzewanie elektrooporowe oraz przez zgrzewanie polifuzyjne nie są odpowiednie dla rur PVC w kontekście budowy sieci kanalizacyjnej. Łączenie na oczyszczacz i klej, chociaż stosowane w niektórych aplikacjach, nie zapewnia elastyczności ani odpowiedniej szczelności, co może prowadzić do problemów z przeciekami w dłuższej perspektywie. Klejenie wymaga precyzyjnego przygotowania powierzchni oraz właściwego doboru materiału, co w praktyce może być trudne do osiągnięcia w zmiennych warunkach terenowych. Zgrzewanie elektrooporowe oraz zgrzewanie polifuzyjne, które są technikami stosowanymi głównie do łączenia rur z polietylenu, nie nadają się do materiałów PVC, które muszą być łączone w inny sposób. Zgrzewanie tego typu obciąża rury w różnych warunkach temperaturowych i nie jest zalecane dla systemów kanalizacyjnych, gdzie wymagana jest elastyczność połączeń. Właściwe podejście do łączenia rur PVC powinno opierać się na zrozumieniu technicznych właściwości materiału i jego zastosowania w konkretnych warunkach budowlanych, co przekłada się na trwałość i niezawodność całego systemu.

Pytanie 23

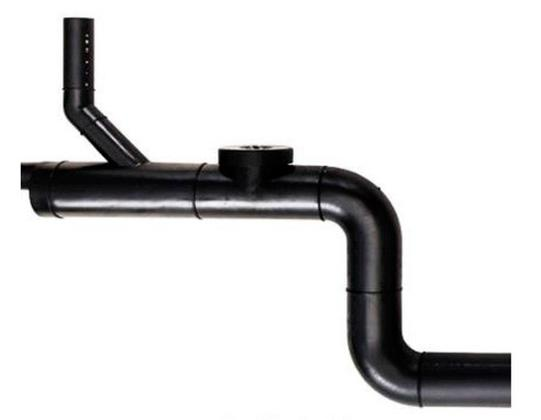

Przedstawiony na rysunku fragment instalacji kanalizacyjnej został wykonany w technologii

A. zgrzewania doczołowego.

B. łączenia kielichowego.

C. łączenia kołnierzowego.

D. zgrzewania elektrooporowego.

Zgrzewanie doczołowe jest technologią, która zapewnia trwałe i szczelne połączenia rur, co jest kluczowe w instalacjach kanalizacyjnych. Proces ten odbywa się poprzez podgrzewanie końcówek rur i dociśnięcie ich do siebie, co powoduje, że materiały łączą się w jednorodną strukturę. Główną zaletą zgrzewania doczołowego jest to, że połączenia wykonane w ten sposób są odporne na działanie wysokich ciśnień oraz różne chemikalia, co czyni je idealnymi do systemów kanalizacyjnych. W praktyce, takie połączenia są używane w infrastrukturze przemysłowej, wodociągowej i sanitarnej, co potwierdzają normy takie jak PN-EN 12108, które definiują wymagania dotyczące materiałów i technologii stosowanych w instalacjach. Warto zaznaczyć, że zgrzewanie doczołowe ma przewagę nad innymi technologiami, takimi jak łączenia kołnierzowe, w kontekście zajmowanej przestrzeni i estetyki wykonania, co jest istotnym czynnikiem w projektowaniu systemów rurociągowych.

Pytanie 24

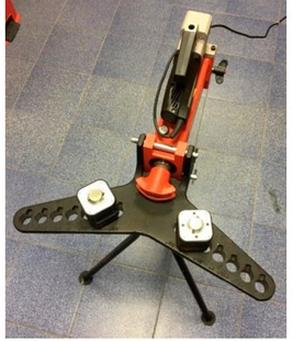

Które narzędzie stosowane do montażu instalacji wodociągowej zostało przedstawione na rysunku?

A. Giętarka.

B. Kalibrator.

C. Zaciskarka.

D. Ekspander.

Giętarka to naprawdę ważne narzędzie, gdy mówimy o montażu instalacji wodociągowych. Dzięki niej można dokładnie formować rury, zarówno metalowe, jak i plastikowe. Wiesz, jak to jest – czasem trzeba ugiąć rurę, żeby pasowała do reszty systemu lub spełniała jakieś wymagania projektu. Są różne rodzaje giętarek, ręczne i elektryczne, więc można je dostosować do warunków pracy. Przykładem, gdzie giętarka robi dobrą robotę, jest tworzenie krzywych, które sprawiają, że woda płynie płynniej. Używanie takiego narzędzia zdecydowanie poprawia jakość pracy, bo zmniejsza ryzyko przecieków i awarii. Wiesz, że są standardy, jak ISO 9001, które mówią o tym, jak ważne jest używanie właściwych narzędzi w instalacjach?

Pytanie 25

Aby przeprowadzić odpowietrzanie gazociągu, trzeba zainstalować na jego końcu kolumnę odpowietrzającą, która będzie wystawać ponad poziom gruntu przynajmniej na

A. 2,0 m

B. 4,0 m

C. 1,0 m

D. 3,0 m

Odpowietrzenie gazociągu jest kluczowym procesem mającym na celu usunięcie powietrza z instalacji, co pozwala na uniknięcie problemów związanych z nieprawidłowym ciśnieniem i wydajnością systemu. Montowanie kolumny odpowietrzającej na wysokości co najmniej 3,0 m nad poziom terenu jest zgodne z normami i dobrymi praktykami w branży gazowej. Takie umiejscowienie kolumny zapewnia efektywne usuwanie powietrza, a także minimalizuje ryzyko zassania zanieczyszczeń z powierzchni gruntu. W praktyce, odpowiednie umiejscowienie kolumny odpowietrzającej wpływa na bezpieczeństwo całego systemu gazowego, ponieważ zapobiega tworzeniu się w nim miejsc gromadzenia się powietrza, które mogą powodować problemy przy dostarczaniu gazu. Ważne jest również, aby instalacja była regularnie kontrolowana i konserwowana, co zapewnia jej długą żywotność i niezawodność. Takie podejście nie tylko podnosi bezpieczeństwo, ale także pozwala na spełnianie wymogów prawnych dotyczących eksploatacji infrastruktury gazowej."

Pytanie 26

W trakcie okresowej inspekcji systemu wentylacji mechanicznej należy ocenić między innymi poprawność

A. działania nawiewników i wywiewników

B. funkcjonowania oraz czystość nawiewników i wywiewników

C. montażu oraz czystość nawiewników

D. instalacji i czystość wywiewników

Odpowiedź dotycząca działania oraz czystości nawiewników i wywiewników jest prawidłowa, ponieważ kontrola okresowa instalacji wentylacyjnej mechanicznej powinna obejmować zarówno sprawdzenie efektywności działania tych urządzeń, jak i ich czystości. Nawiewniki i wywiewniki odgrywają kluczową rolę w zapewnieniu odpowiedniej wymiany powietrza w pomieszczeniach, co wpływa na komfort użytkowników oraz jakość powietrza wewnętrznego. Przykładem praktycznego zastosowania tej wiedzy może być regularne czyszczenie nawiewników, które zapobiega gromadzeniu się zanieczyszczeń i obniżeniu wydajności systemu. Zgodnie z normami, na przykład PN-EN 13779, zaleca się, aby wszystkie elementy wentylacyjne były regularnie serwisowane, co przyczynia się do dłuższej żywotności urządzeń oraz obniżenia kosztów eksploatacji. Niezbędne jest także monitorowanie ciśnienia powietrza, co pozwala na ocenę efektywności systemu wentylacyjnego. Przy odpowiedniej konserwacji oraz czyszczeniu system wentylacyjny może działać z pełną wydajnością, co jest kluczowe w kontekście ochrony zdrowia i komfortu użytkowników.

Pytanie 27

Element instalacji gazowej przedstawiony na rysunku to

A. reduktor ciśnienia.

B. zawór redukcyjny.

C. zawór zwrotny.

D. filtr siatkowy.

Filtr siatkowy to kluczowy element w instalacjach gazowych, który pełni istotną funkcję w procesie ochrony systemu przed zanieczyszczeniami mechanicznymi. Zastosowanie filtra siatkowego ma na celu eliminację cząstek stałych, takich jak rdza, piasek, czy inne zanieczyszczenia, które mogą wpłynąć negatywnie na wydajność i bezpieczeństwo całej instalacji. Konstrukcja filtra, z siatką o odpowiedniej gęstości, pozwala na łatwe usuwanie zanieczyszczeń podczas konserwacji, co jest zgodne z najlepszymi praktykami w branży. Oznaczenie „DN25” wskazuje na średnicę nominalną, a poprawny kierunek przepływu gazu, zaznaczony strzałką, jest kluczowy dla prawidłowego działania filtra. W praktyce, filtry siatkowe są powszechnie instalowane w punktach zasilania urządzeń gazowych, aby zapewnić ich długoterminową niezawodność oraz bezpieczeństwo użytkowania. Warto również zwrócić uwagę na systematyczną kontrolę i czyszczenie filtrów, co jest zgodne z normami bezpieczeństwa, takimi jak PN-EN 161, które regulują zasady dotyczące instalacji gazowych.

Pytanie 28

Podaj objętość ogrzewacza do ciepłej wody użytkowej dla czteroosobowej rodziny, jeśli dzienne zużycie ciepłej wody wynosi 30 - 60 dm3 na osobę?

A. 180 - 260 dm3

B. 60 - 120 dm3

C. 120 - 240 dm3

D. 90 - 180 dm3

Odpowiedź 120 - 240 dm3 jest poprawna, ponieważ dla 4-osobowej rodziny, przy założeniu zużycia ciepłej wody wynoszącego od 30 do 60 dm3 na osobę dziennie, całkowite zużycie wody w ciągu doby waha się między 120 a 240 dm3. W praktyce, jeśli przyjmiemy minimalne zużycie na osobę równające się 30 dm3, to całkowite zużycie wynosi 120 dm3 (4 osoby x 30 dm3). W przypadku maksymalnego zużycia na osobę na poziomie 60 dm3, uzyskujemy 240 dm3 (4 osoby x 60 dm3). Przy projektowaniu systemów ogrzewania wody użytkowej, zaleca się stosowanie pojemników o odpowiedniej pojemności, aby zapewnić optymalne zaspokojenie potrzeb mieszkańców. Zgodnie z normami i dobrymi praktykami, pojemność zasobnika powinna być dobrana tak, aby uwzględniała zarówno maksymalne, jak i minimalne zapotrzebowanie, co pozwala na uniknięcie sytuacji niedoboru ciepłej wody. W ten sposób można również zwiększyć efektywność energetyczną systemu, co wpływa na niższe koszty eksploatacji.

Pytanie 29

Przyczyną braku wylotu wody z wylewki, mimo że pokrętła baterii są otwarte, jest

A. brak uszczelki w wylewce

B. niedrożny perlator

C. brak uszczelki w głowicy zaworu

D. zagięta wylewka

Niedrożny perlator to jedna z najczęstszych przyczyn problemów z wypływem wody z wylewki. Perlator, będący elementem montowanym na końcu wylewki, ma za zadanie napowietrzać strumień wody, co pozwala na oszczędność wody oraz poprawia komfort użytkowania. Z czasem, na skutek osadzania się kamienia, zanieczyszczeń czy rdzy, perlator może ulec zablokowaniu, co prowadzi do zmniejszenia lub całkowitego braku wypływu wody. Regularna konserwacja, obejmująca czyszczenie lub wymianę perlatory, jest kluczowym elementem utrzymania sprawności systemu hydraulicznego. Warto również zwrócić uwagę na zalecenia producentów dotyczące czyszczenia i konserwacji, które mogą znacząco wydłużyć żywotność całego systemu. Przykładem dobrych praktyk jest regularne sprawdzanie stanu perlatory co kilka miesięcy, co pozwala na wczesne wykrycie problemów i ich szybkie rozwiązanie, zanim dojdzie do poważniejszych awarii.

Pytanie 30

W systemie gazowym do łączenia rur stalowych czarnych przewodowych o średnicy DN 400 wykorzystuje się połączenia

A. gwintowe

B. spawane

C. kołnierzowe

D. zgrzewane

Połączenia spawane są preferowanym rozwiązaniem do łączenia rur stalowych czarnych przewodowych o dużych średnicach, takich jak DN 400, zwłaszcza w sieciach gazowych. Spawanie zapewnia trwałość i szczelność połączeń, co jest kluczowe w systemach transportujących gazy, gdzie nawet niewielkie nieszczelności mogą prowadzić do poważnych problemów bezpieczeństwa. W procesie spawania, rury są łączone poprzez stopienie materiału w miejscach styku, co pozwala na uzyskanie jednorodnej struktury bez osłabienia wytrzymałości. Przykładowo, w branży gazowej standardy takie jak EN 1594 oraz PN-EN ISO 3834 określają wymagania dotyczące jakości spawania. W praktyce, połączenia spawane są także bardziej odporne na zmiany temperatury i ciśnienia, co jest istotne w kontekście dynamicznych warunków pracy sieci gazowych. Dodatkowo, spawanie jest techniką stosowaną w wielu zastosowaniach przemysłowych, co czyni ją uniwersalnym rozwiązaniem w inżynierii mechanicznej i budowlanej.

Pytanie 31

W pomieszczeniu, gdzie znajduje się kocioł gazowy, zawór odcinający dopływ gazu powinien być umieszczony w odległości nie większej niż

A. 0,5 m przed kotłem

B. 1,5 m przed kotłem

C. 2,0 m przed kotłem

D. 1,0 m przed kotłem

Nieprawidłowe odpowiedzi wynikają z nieporozumień dotyczących zasadności montażu zaworu odcinającego w odległości większej niż 1,0 m przed kotłem gazowym. Wybór lokalizacji dla zaworu ma kluczowe znaczenie dla bezpieczeństwa i funkcjonalności systemu gazowego. Odpowiedzi sugerujące większe odległości, takie jak 1,5 m, 2,0 m czy 0,5 m, z jednej strony mogą prowadzić do utrudnienia dostępu do zaworu w sytuacjach awaryjnych, a z drugiej mogą nie spełniać wymogów normatywnych. Zbyt duża odległość od kotła może znacząco wydłużyć czas potrzebny na reakcję w przypadku awarii, co z kolei prowadzi do zwiększonego ryzyka zagrożenia pożarowego lub wybuchu, zwłaszcza w sytuacji, gdy użytkownik nie jest w stanie szybko dotrzeć do zaworu. Z drugiej strony, umiejscowienie zaworu w odległości mniejszej niż 1,0 m, jak w przypadku opcji 0,5 m, może narazić go na uszkodzenia mechaniczne, na przykład podczas serwisowania kotła lub w wyniku przypadkowego uderzenia. Zrozumienie tych zasad jest niezbędne dla zapewnienia optymalnego i bezpiecznego działania systemu grzewczego oraz zgodności z przepisami. Należy także pamiętać o tym, że prawidłowe wykonanie instalacji gazowej zwiększa jej żywotność oraz minimalizuje ryzyko wystąpienia awarii, co jest kluczowe dla bezpieczeństwa użytkowników.

Pytanie 32

Gdzie montuje się nasadę z wentylatorem wspierającym grawitacyjną instalację wentylacyjną?

A. Na początku instalacji przewodu wentylacyjnego.

B. W prostym poziomym odcinku przewodu wentylacyjnego.

C. W odcinku przewodu wentylacyjnego z syfonem.

D. Na końcu pionowego odcinka przewodu wentylacyjnego.

Montaż nasady z wentylatorem w niewłaściwych miejscach przewodu wentylacyjnego prowadzi do problemów z efektywnością wentylacji. Zasyfonowany odcinek przewodu wentylacyjnego, będący pułapką dla kondensatu, może uniemożliwiać prawidłowy przepływ powietrza, a wentylator montowany w tym miejscu nie będzie w stanie skutecznie wspierać wentylacji grawitacyjnej. Z kolei umieszczanie wentylatora na początku przewodu wentylacyjnego może prowadzić do sytuacji, w której spręż powietrza nie jest odpowiednio kierowany, co skutkuje obniżeniem efektywności całego systemu. W przypadku montażu na zakończeniu pionowego przewodu wentylacyjnego, wentylator mógłby wspierać naturalny ciąg powietrza, jednak umiejscowienie go w poziomym prostym odcinku przewodu stwarza ryzyko turbulencji oraz zastoju powietrza. Te błędy w podejściu do projektowania instalacji wentylacyjnej są często wynikiem braków w rozumieniu dynamiki płynów oraz zasad inżynierii sanitarnej. Kluczowe jest, aby projektanci i instalatorzy mieli świadomość, że prawidłowe umiejscowienie elementów systemu wentylacyjnego oraz ich funkcjonalność są fundamentem zapewnienia komfortu i efektywności wentylacji w budynku.

Pytanie 33

Na którym rysunku przedstawiono wentylator przeznaczony do montażu na dachu budynku?

A. A.

B. B.

C. D.

D. C.

Wybór innej odpowiedzi niż A wskazuje na nieporozumienie dotyczące klasyfikacji wentylatorów oraz ich przeznaczenia. Wentylatory przedstawione w pozostałych rysunkach (B, C, D) nie są konstrukcją dostosowaną do montażu na dachu, co jest kluczowym czynnikiem w ich funkcjonalności. Wentylatory przemysłowe, przedstawione w tych opcjach, są projektowane z myślą o innych warunkach pracy, często do montażu w przestrzeniach zamkniętych lub w systemach kanałowych, które nie wymagają narażania na działanie warunków atmosferycznych. Błędne wnioski mogą wynikać z mylnego rozumienia specyfiki zastosowania wentylatorów oraz ich odpowiednich norm budowlanych. Przykładowo, wentylatory kanałowe nie są przystosowane do pracy w zmiennych warunkach zewnętrznych, co może prowadzić do ich uszkodzenia oraz obniżenia efektywności. Ponadto, wentylatory stacjonarne czy przemysłowe charakteryzują się innymi parametrami technicznymi, co sprawia, że nie są w stanie spełniać funkcji wentylacji dachowej. Kluczowym błędem może być również założenie, że wszystkie wentylatory mają uniwersalne zastosowanie, co jest niezgodne z najlepszymi praktykami w branży wentylacyjnej. Zrozumienie różnic w konstrukcji i przeznaczeniu wentylatorów jest istotne dla prawidłowego doboru urządzeń do konkretnego zastosowania.

Pytanie 34

Kurek gazowy w połączeniu z instalacją gazową powinien być montowany w technologii

A. klejenia

B. zgrzewania elektrooporowego

C. skręcania

D. zaciskania osiowego

Skręcanie to jedna z najczęściej stosowanych metod łączenia elementów instalacji gazowej, w tym kurek gazowych. Ta technika polega na wkręceniu gwintowanych złączek, co zapewnia trwałe i szczelne połączenie. W praktyce skręcanie jest wykorzystywane w różnych systemach gazowych, ponieważ jest łatwe do wykonania, wymaga minimalnych narzędzi oraz pozwala na szybką i skuteczną konserwację. Zgodnie z normami branżowymi, takimi jak PN-EN 15001, odpowiednie gwintowanie oraz wykorzystanie uszczelek umożliwia uzyskanie wysokiej szczelności połączeń, co jest kluczowe dla bezpieczeństwa użytkowania instalacji gazowych. Dodatkowo, skręcanie pozwala na łatwe demontaż i ponowny montaż, co jest niezwykle ważne w przypadku serwisowania lub wymiany elementów systemu. Właściwe przeprowadzenie procesu skręcania zapewnia nie tylko funkcjonalność, ale przede wszystkim bezpieczeństwo użytkowników, co jest niezbędne w każdym systemie gazowym.

Pytanie 35

Przewody wentylacyjne mogą być zainstalowane w warstwie posadzki oraz w bruździe ściennej, o ile są wykonane

A. z polietylenu

B. jako stalowe czarne

C. jako stalowe ocynkowane

D. z aluminium

Wybór materiałów do budowy przewodów wentylacyjnych jest kluczowy dla ich prawidłowego funkcjonowania oraz trwałości. Stal ocynkowana, choć jest materiałem odpornym na korozję, nie jest zalecana do ukrywania w bruzdach ściennych ani pod posadzką. Wynika to z faktu, że stal, w przypadku długotrwałego narażenia na wilgoć, może ulegać korozji, co w konsekwencji prowadzi do utraty integralności przewodów. Ponadto, stal ocynkowana jest stosunkowo ciężka i sztywna, co może komplikować jej instalację w ciasnych przestrzeniach. Z kolei stal czarna, ze względu na podatność na rdzewienie, nie jest odpowiednia do takich zastosowań, ponieważ wymaga dodatkowej ochrony przed działaniem wilgoci, co zwiększa koszty i skomplikowanie procesu instalacji. Zastosowanie aluminium w przewodach wentylacyjnych, mimo że jest lżejsze, również nie jest zalecane do ukrywania w posadzkach czy bruzdach, ponieważ aluminium może być podatne na uszkodzenia mechaniczne, co w dłuższym okresie użytkowania może prowadzić do nieszczelności w systemie wentylacyjnym. Generalnie, wybór niewłaściwych materiałów do systemu wentylacyjnego może prowadzić do problemów takich jak hałas, nieefektywność energetyczna oraz trudności w konserwacji, co podkreśla znaczenie stosowania odpowiednich standardów i praktyk branżowych przy projektowaniu systemów wentylacyjnych.

Pytanie 36

Na rysunku przedstawiono oznaczenie graficzne

A. wanny z siedziskiem.

B. wpustu podłogowego.

C. wpustu podwórzowego.

D. wanny z uchwytami.

Poprawna odpowiedź to wpust podłogowy, który jest kluczowym elementem systemów odwadniających w budynkach. Wpusty podłogowe służą do zbierania wody z powierzchni podłóg w pomieszczeniach, takich jak łazienki, kuchnie czy piwnice, gdzie występuje ryzyko zalania lub nadmiaru wilgoci. Oznaczenie graficzne przedstawione na rysunku, z charakterystycznym kształtem z czterema ramionami, jest powszechnie akceptowane w dokumentacji technicznej i budowlanej, co potwierdzają normy branżowe, takie jak PN-EN 12056 dotyczące systemów odwadniania. W praktyce, dobrze zaprojektowany wpust podłogowy zapewnia efektywne odprowadzanie wody, minimalizując ryzyko uszkodzeń strukturalnych i rozwoju pleśni. Warto również zwrócić uwagę na właściwe umiejscowienie wpustów w projekcie, aby efektywnie zbierały wodę w newralgicznych miejscach. Zastosowanie takich rozwiązań jest istotne dla trwałości i bezpieczeństwa budynków.

Pytanie 37

Jakie jest zadanie przeglądu technicznego systemów kanalizacyjnych?

A. ustalenie poziomu agresywności ścieków odprowadzanych.

B. weryfikacja stanu technicznego systemu i dokumentacja wykrytych uszkodzeń.

C. analiza zgodności realizacji instalacji z dokumentacją.

D. nadzorowanie wykonania prac konserwacyjnych i remontowych.

Przegląd techniczny instalacji kanalizacyjnych ma kluczowe znaczenie dla zapewnienia ich prawidłowego funkcjonowania oraz bezpieczeństwa użytkowników i środowiska. Odpowiedź wskazująca na sprawdzenie stanu technicznego instalacji i opisanie stwierdzonych uszkodzeń jest prawidłowa, ponieważ regularne audyty techniczne pozwalają na wczesne wykrywanie problemów, co w konsekwencji może zapobiec poważnym awariom. Przykładem zastosowania tej praktyki jest okresowe inspekcjonowanie rur za pomocą kamer inspekcyjnych, co pozwala na dokładne określenie ich stanu. Dobre praktyki branżowe, takie jak te zawarte w normach PN-EN 12056 dotyczących systemów kanalizacyjnych, podkreślają znaczenie systematycznych przeglądów oraz dokumentacji stanu technicznego. Dzięki nim można skutecznie planować prace konserwacyjne i naprawcze, co przyczynia się do dłuższej żywotności instalacji oraz minimalizacji ryzyka związanego z ich eksploatacją.

Pytanie 38

Jaką funkcję pełnią zawory redukcyjne zainstalowane w sieci wodociągowej?

A. Utrzymują ciśnienie w sieci w akceptowalnych granicach

B. Regulują ilość przepływającej wody

C. Chronią sieć przed nadmiernymi naprężeniami osiowymi

D. Zapewniają przepływ wody tylko w jednym kierunku

Zawory redukcyjne mają specyficzne funkcje, które nie obejmują zapewnienia przepływu wody tylko w jednym kierunku, co jest zadaniem zaworów zwrotnych. Ich działanie nie polega również na zabezpieczaniu sieci przed nadmiernymi naprężeniami osiowymi, co jest typowe dla innych elementów instalacji, jak na przykład wsporniki czy amortyzatory. Stwierdzenie, że zawory redukcyjne regulują ilość przepływającej wody, może być mylące, ponieważ ich główną funkcją jest kontrola ciśnienia, a nie bezpośrednia regulacja przepływu. W rzeczywistości, regulacja ilości przepływu wody w sieci wodociągowej odbywa się za pomocą innych urządzeń, takich jak zawory sterujące czy przepustnice, które dostosowują przepływ w zależności od potrzeb odbiorców. Pojęcie ciśnienia i przepływu często jest mylone przez osoby, które nie mają głębokiej wiedzy na temat hydrauliki. W praktyce, nieprawidłowe zrozumienie roli zaworów redukcyjnych może prowadzić do błędnych decyzji projektowych, co może wpłynąć na wydajność całego systemu wodociągowego. Dlatego kluczowe jest zrozumienie, że zawory redukcyjne są istotnym elementem do zarządzania ciśnieniem, co jest kluczowe dla bezpieczeństwa i efektywności sieci.

Pytanie 39

Analiza szczelności przy końcowym odbiorze technicznym całego systemu wodociągowego powinna być wykonana, kiedy

A. wszystkie prace na sieci zostały zakończone, a podczas badania zasuwy na trasie przewodu są w pełni zamknięte

B. przewód jest częściowo zrealizowany, zaizolowany, dostęp do złączy jest zapewniony z każdej strony, a końce odcinka prostego są zatkane

C. wszystkie segmenty przewodu przeszły wcześniej pozytywny test szczelności, a przewód jest nieukończony i niezaizolowany

D. przewód jest całkowicie zrealizowany, zaizolowany, zasypany, a poszczególne segmenty przewodu wcześniej przeszły test szczelności z pozytywnym wynikiem

Badanie szczelności przewodu wodociągowego podczas końcowego odbioru technicznego jest kluczowym etapem, którego celem jest zapewnienie, że cały system jest szczelny i gotowy do użycia. Prawidłowa odpowiedź wskazuje na sytuację, w której przewód jest całkowicie ukończony, zaizolowany i zasypany, a wcześniej przeprowadzone próby szczelności poszczególnych odcinków zakończyły się wynikiem pozytywnym. Takie podejście jest zgodne z najlepszymi praktykami w branży, które wymagają, aby przed przekazaniem systemu do eksploatacji upewnić się, że nie ma wycieków, co jest kluczowe dla bezpieczeństwa użytkowników oraz ochrony zasobów wodnych. Przykładem mogą być normy ISO 21000, które określają procedury odbioru i testowania systemów wodociągowych. Zastosowanie tych standardów pomaga w identyfikacji potencjalnych problemów i zapobieganiu ich wystąpieniu w przyszłości, co z kolei przyczynia się do dłuższej żywotności infrastruktury oraz minimalizacji kosztów związanych z ewentualnymi naprawami. Przeprowadzenie badania szczelności w opisanych warunkach zapewnia kompleksową ocenę stanu technicznego całego systemu.

Pytanie 40

Aby połączyć okrągłe kanały w systemie wentylacyjnym za pomocą nitów, potrzebna będzie nitownica oraz

A. młotek i taśma polietylenowa

B. rozwiertak z uchwytem i taśma zbrojona aluminiowa

C. wkrętak i taśma polipropylenowa

D. wiertarka i taśma zbrojona aluminiowa

Wybór wiertarki oraz taśmy zbrojonej aluminiowej do łączenia okrągłych kanałów wentylacyjnych z użyciem nitów jest właściwy z kilku powodów. Po pierwsze, wiertarka jest niezbędna do wykonania otworów, które umożliwiają zamocowanie nitów w odpowiednich miejscach, co zapewnia stabilność i wytrzymałość połączenia. Otwory muszą być precyzyjnie wywiercone, aby nity mogły być prawidłowo osadzone, co jest kluczowe dla funkcjonowania instalacji wentylacyjnej. Po drugie, taśma zbrojona aluminiowa oferuje doskonałe właściwości wytrzymałościowe oraz odporność na czynniki atmosferyczne, co sprawia, że jest idealnym wyborem do stosowania w instalacjach, które mogą być narażone na wilgoć czy zmiany temperatury. Dzięki zastosowaniu takiej taśmy można również dodatkowo zabezpieczyć połączenia przed ewentualnymi nieszczelnościami. W praktyce, użycie tych materiałów pozwala na efektywne i trwałe łączenie kanałów wentylacyjnych, co jest zgodne z najlepszymi praktykami w branży budowlanej i wentylacyjnej.

Rozpocznij nowy egzamin

Powrót do strony głównej
