Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.06 - Eksploatacja i programowanie urządzeń i systemów mechatronicznych
Data rozpoczęcia: 17 grudnia 2025 17:01
Data zakończenia: 17 grudnia 2025 17:08

Egzamin zdany!

Wynik: 37/40 punktów (92,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jakie zalecenie dotyczące weryfikacji ciągłości obwodu ochronnego urządzeń zaprojektowanych w I klasie ochronności powinno być zawarte w dokumentacji eksploatacyjnej urządzeń elektrycznych?

A. Pomiar wykonuje się pomiędzy stykiem ochronnym, a stykiem neutralnym wtyczki

B. Pomiar wykonuje się pomiędzy stykiem ochronnym, a stykiem fazowym wtyczki

C. Pomiar wykonuje się pomiędzy stykiem fazowym wtyczki, a metalowymi elementami obudowy urządzenia

D. Pomiar wykonuje się pomiędzy stykiem ochronnym wtyczki, a metalowymi elementami obudowy urządzenia

Pomiar ciągłości obwodu ochronnego dla urządzeń wykonanych w I klasie ochronności jest kluczowy dla zapewnienia bezpieczeństwa ich użytkowania. Właściwe wykonanie tego pomiaru polega na sprawdzeniu ciągłości połączenia między stykiem ochronnym wtyczki a metalowymi elementami obudowy urządzenia, ponieważ obwód ochronny ma za zadanie odprowadzenie ewentualnych prądów upływowych do ziemi, co skutecznie zapobiega porażeniu prądem. Zgodnie z normami, takimi jak PN-IEC 60364, każdy element metalowy, mogący stać się naładowany w przypadku uszkodzenia izolacji, musi być odpowiednio uziemiony. W praktyce, wykonując ten pomiar, możemy użyć urządzenia pomiarowego, które umożliwia sprawdzenie oporności między tymi punktami. Niska wartość oporności wskazuje na dobrą ciągłość obwodu ochronnego. Dobrą praktyką jest również regularne przeprowadzanie takich pomiarów w ramach konserwacji urządzeń, aby zapewnić ich bezpieczeństwo i sprawność.

Pytanie 2

Które z poniższych stwierdzeń na temat przeprowadzania inspekcji urządzeń elektrycznych jest fałszywe?

A. Celem inspekcji jest identyfikacja nieprawidłowości w działaniu urządzenia

B. Podczas inspekcji dozwolone jest zbliżanie się do nieosłoniętych wirujących elementów urządzenia

C. W trakcie inspekcji dopuszczalne jest, aby urządzenia elektryczne pozostały pod napięciem

D. Inspekcje są dokonywane z wykorzystaniem zmysłów wzroku, słuchu i węchu

Odpowiedź, że podczas oględzin dopuszczalne jest zbliżanie się do nieosłoniętych wirujących części urządzenia, jest nieprawidłowa, ponieważ zbliżanie się do takich elementów stwarza poważne zagrożenie dla zdrowia i życia osoby przeprowadzającej oględziny. Zgodnie z normami bezpieczeństwa, każda procedura związana z obsługą urządzeń elektrycznych powinna być przeprowadzana zgodnie z zasadami BHP oraz normami IEC 60364, które obejmują m.in. wymagania dotyczące zachowania bezpiecznej odległości od ruchomych części. Przykładowo, w przypadku maszyn wirujących, użytkownicy powinni być świadomi ryzyka związanego z przypadkowym dotknięciem wirujących elementów, co może prowadzić do poważnych urazów. Oględziny powinny być prowadzone w sposób zapewniający bezpieczeństwo, a w przypadku stwierdzenia jakichkolwiek nieprawidłowości, należy niezwłocznie podjąć działania w celu ich usunięcia. Użycie odpowiednich narzędzi ochronnych oraz przestrzeganie zasad BHP w praktyce przekłada się na redukcję ryzyka wypadków i poprawę ogólnego bezpieczeństwa pracy w obszarze technologii elektrycznych.

Pytanie 3

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 4

Na podstawie fragmentu instrukcji określ, co należy zrobić przed zamontowaniem reduktora podczas podłączania butli z gazem ochronnym do półautomatu spawalniczego.

Podłączenie gazu ochronnego
1. Butlę z odpowiednim gazem ochronnym należy ustawić obok półautomatu i zabezpieczyć ją przed przewróceniem się.
2. Zdjąć zabezpieczający ją kołpak i na moment odkręcić zawór butli w celu usunięcia ewentualnych zanieczyszczeń.
3. Zamontować reduktor tak, aby manometry były w pozycji pionowej.
4. Połączyć półautomat z butlą wężem.
5. Odkręcić zawór reduktora tylko przed przystąpieniem do spawania. Po zakończeniu spawania, zawór butli należy zakręcić.

A. Ustawić poziomo butlę z gazem ochronnym.

B. Odkręcić zawór reduktora na czas montażu, a następnie go zakręcić.

C. Podłączyć wąż do półautomatu i do butli.

D. Zdjąć kołpak z butli i na krótką chwilę odkręcić zawór butli.

Zdejmowanie kołpaka z butli oraz chwilowe odkręcenie zaworu butli jest kluczowym krokiem przed montażem reduktora. Kołpak działa jako zabezpieczenie, chroniące zawór przed uszkodzeniem oraz zanieczyszczeniami, które mogą wpłynąć na jakość gazu podczas użytkowania. Krótkie odkręcenie zaworu pozwala na wydostanie się niewielkiej ilości gazu, co pomaga w usunięciu zanieczyszczeń, takich jak kurz czy resztki, które mogą znajdować się w zaworze. Zgodnie z dobrymi praktykami w branży spawalniczej, takie działania zapobiegają późniejszym problemom, które mogą wystąpić w trakcie pracy, jak np. nieprawidłowe ciśnienie gazu, które wpłynie na jakość spawania. Dbanie o detale w procedurach przygotowawczych zapewnia nie tylko bezpieczeństwo, ale również efektywność pracy. Obowiązujące normy dotyczące bezpieczeństwa, takie jak PN-EN ISO 2503, podkreślają znaczenie czystości i bezpieczeństwa przy podłączaniu urządzeń gazowych, co czyni ten krok nieodzownym elementem procesu.

Pytanie 5

Która kolejność czynności technologicznych, przy projektowaniu algorytmu sterowania pracą obrabiarki CNC, zagwarantuje prawidłowe wykonanie elementu przedstawionego na rysunku?

A. Toczenie czoła, obróbka zgrubna, obróbka wykańczająca, odcięcie wałka, toczenie rowka.

B. Toczenie rowka, toczenie czoła, obróbka zgrubna, obróbka wykańczająca, odcięcie wałka.

C. Toczenie czoła, obróbka zgrubna, obróbka wykańczająca, toczenie rowka, odcięcie wałka.

D. Odcięcie wałka, toczenie rowka, obróbka zgrubna, toczenie czoła, obróbka wykańczająca.

Wybór odpowiedzi dotyczącej kolejności czynności technologicznych w projektowaniu algorytmu sterowania obrabiarki CNC jest kluczowy dla prawidłowego wykonania elementu. Rozpoczynając od toczenia czoła, uzyskujemy płaską powierzchnię, która jest niezbędna do dalszych operacji. Następnie przechodzimy do obróbki zgrubnej, gdzie element nabiera ogólnego kształtu, a następnie do obróbki wykańczającej, która precyzyjnie dostosowuje wymiary oraz zapewnia odpowiednią jakość powierzchni. Toczenie rowka następuje przed odcięciem wałka, co pozwala na precyzyjne wykończenie detalu. Taka kolejność działań jest zgodna ze standardami branżowymi, które promują sekwencję operacji zapewniającą najlepsze wyniki i minimalizującą ryzyko błędów. Przykładem mogą być procedury stosowane w przemyśle motoryzacyjnym, gdzie dokładność i jakość wykończenia są kluczowe dla bezpieczeństwa i funkcjonalności pojazdów.

Pytanie 6

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 7

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 8

Jakie czynnościnie powinny być wykonywane przez osobę obsługującą prasę hydrauliczną?

A. Przeprowadzać inspekcję urządzenia

B. Włączać urządzenie

C. Dostosowywać parametry pracy

D. Modernizować urządzenie

Modernizowanie urządzenia to proces, który wymaga zaawansowanej wiedzy technicznej oraz odpowiednich kwalifikacji. Osoba obsługująca prasę hydrauliczną nie powinna angażować się w takie działania, ponieważ mogą one znacząco wpłynąć na bezpieczeństwo operacji. Jakiekolwiek zmiany w konstrukcji lub parametrach maszyny powinny być przeprowadzane przez wykwalifikowany personel techniczny, który zna specyfikę i wymagania danej maszyny. Na przykład, niewłaściwa modernizacja może prowadzić do nieprzewidzianych awarii, które mogą zagrażać zdrowiu operatorów oraz innych pracowników. W praktyce, obsługa prasy hydraulicznej powinna koncentrować się na zapewnieniu prawidłowego funkcjonowania urządzenia, monitorowaniu jego parametrów, a także przeprowadzaniu regularnych oględzin. Zgodnie z najlepszymi praktykami w branży, operatorzy powinni być regularnie szkoleni w zakresie obsługi i konserwacji tych maszyn, aby zminimalizować ryzyko awarii oraz wypadków. Właściwe podejście do obsługi pras hydraulicznych opiera się na ścisłym przestrzeganiu procedur operacyjnych oraz norm bezpieczeństwa.

Pytanie 9

Wskaż, jaka czynność powinna zostać zrealizowana przed przystąpieniem do konserwacji instalacji sprężonego powietrza, zaraz po wyłączeniu i odpowietrzeniu sprężarki oraz opróżnieniu zbiorników powietrza?

A. Wymienić uszkodzone elementy instalacji oraz wszystkie uszczelki

B. Zakryć części i otwory czystą szmatką lub taśmą klejącą

C. Oczyścić części odpowiednimi środkami chemicznymi

D. Otworzyć zawory odwadniaczy spustowych i upewnić się o braku ciśnienia w instalacji

Wymiana uszkodzonych części w instalacji czy czyszczenie chemikaliami to ważne rzeczy, ale nigdy nie powinny być pierwszym krokiem po wyłączeniu sprężarki. Zanim zaczniemy jakiekolwiek prace konserwacyjne, musimy upewnić się, że system nie ma ciśnienia. W przeciwnym razie może się zdarzyć coś niebezpiecznego, jak niekontrolowane uwolnienie powietrza, co może prowadzić do poważnych obrażeń. Choć może być konieczna wymiana uszkodzonych elementów, robienie tego bez weryfikacji bezpieczeństwa to popełnienie błędu. Czynności czyszczenia chemikaliami także muszą być robione z ostrożnością, gdy instalacja jest już bez ciśnienia. A zakrywanie części instalacji nie ma sensu, jeżeli nie upewnimy się, że wszystkie ryzyka zostały zniwelowane. Również nie można myśleć, że te czynności można robić w dowolnej kolejności. Dobre praktyki w konserwacji instalacji sprężonego powietrza kładą duży nacisk na to, jak ważna jest systematyczność i trzymanie się ustalonych procedur, co naprawdę wpływa na bezpieczeństwo operatorów i efektywność samej instalacji.

Pytanie 10

Które z poniższych narzędzi CAD pozwala na wykonanie analizy wytrzymałościowej korbowodu podczas etapu projektowania?

A. PMI

B. DWG

C. MES

D. ERA

Metoda Elementów Skończonych, czyli MES, to naprawdę fajna technika, która inżynierom pozwala na dokładne modelowanie i symulację tego, jak różne obiekty będą się zachowywać pod różnymi obciążeniami. W przypadku analizy korbowodu, MES jest super przydatne, bo możesz określić geometrię i materiały, co jest mega ważne, by ocenić, jak dobrze ten korbowód będzie działał, a przede wszystkim czy będzie bezpieczny. Rozdzielając skomplikowany obiekt na mniejsze fragmenty, można dokładnie obliczyć, jakie siły na niego działają. Przykładowo, inżynierowie mogą sprawdzić, jak korbowód zniesie obciążenia dynamiczne, które pojawiają się podczas pracy silnika. To pomaga znaleźć te newralgiczne punkty, które mogą się uszkodzić. W inżynierii MES to standard, który naprawdę ułatwia projektowanie i zmniejsza ryzyko, że coś pójdzie nie tak z ostatecznym produktem. To jest zgodne z najlepszymi praktykami w inżynierii mechanicznej.

Pytanie 11

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 12

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 13

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 14

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 15

Gdy sprzęt komputerowy jest w trakcie pożaru i podłączony do zasilania, nie wolno go gasić

A. gaśnicą śniegową

B. kocem gaśniczym

C. pianą

D. gaśnicą proszkową

Prawidłowa odpowiedź to użycie piany do gaszenia płonącego sprzętu komputerowego. Piana ma zdolność izolowania źródła ognia od tlenu, co jest kluczowe w procesie gaszenia. Ponadto, piana chłodzi powierzchnię, na którą jest aplikowana, co zmniejsza ryzyko dalszego rozprzestrzeniania się ognia. Standardy bezpieczeństwa przeciwpożarowego w miejscach, gdzie używa się sprzętu elektronicznego, zalecają stosowanie środków gaśniczych, które minimalizują ryzyko uszkodzenia sprzętu. W przypadku sprzętu komputerowego, którego podzespoły są wrażliwe na działanie wody oraz substancji chemicznych, piana staje się najbardziej odpowiednim rozwiązaniem. Przykładowo, w centrach danych i serwerowniach, gdzie istnieje ryzyko pożarów związanych z elektroniką, zaleca się stosowanie systemów gaśniczych opartych na pianie, aby skutecznie i bezpiecznie opanować sytuację. Warto zatem znać i stosować tę metodę, aby zminimalizować straty materialne oraz zapewnić bezpieczeństwo osobom znajdującym się w pobliżu.

Pytanie 16

Które z poniższych wskazówek dotyczących komunikacyjnej sieci sterowników PLC jest nieprawdziwe?

A. Kable powinny charakteryzować się niską pojemnością międzyżyłową

B. Kable komunikacyjne powinny być prowadzone równolegle z kablami zasilającymi

C. Kable powinny być niskorezystancyjne, czyli mieć duży przekrój żył

D. Kable używane powinny być miedziane

Prowadzenie kabli komunikacyjnych obok kabli zasilających to raczej zły pomysł, szczególnie w instalacjach dla sterowników PLC. Moim zdaniem, to może prowadzić do sporych zakłóceń elektromagnetycznych. Kiedy te kable są blisko siebie, może dochodzić do indukcji elektromagnetycznej, co może wprowadzać jakieś niepożądane napięcia do obwodów komunikacyjnych. To jest ważne zwłaszcza w systemach, gdzie jakość transmisji danych jest na wagę złota, jak w automatyce przemysłowej. Wiesz, zgodnie z normami, takimi jak IEC 61158, trzeba układać kable komunikacyjne tak, żeby zmniejszyć ryzyko zakłóceń. Często to znaczy, że te kable powinny być prowadzone osobno od kabli zasilających. Na przykład, przy budowaniu rozdzielnic czy szaf sterowniczych, fajnie jest prowadzić kable komunikacyjne w oddzielnych kanałach. To pomaga utrzymać stabilny sygnał i sprawić, że system działa niezawodnie. Z mojego doświadczenia, dbanie o te szczegóły jest kluczowe dla zapewnienia dobrej jakości i niezawodności w automatyce przemysłowej.

Pytanie 17

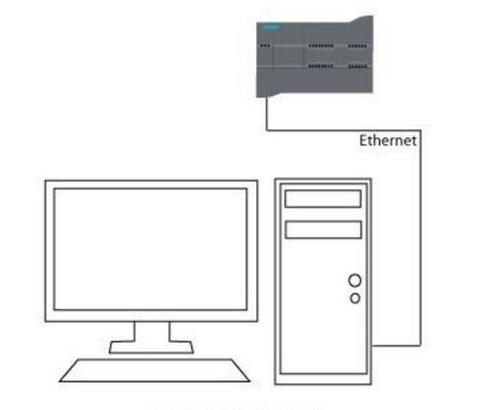

Interfejs sieciowy, symbolicznie przedstawionego na rysunku komputera, z zainstalowanym oprogramowaniem do programowania sterowników PLC, posiada przypisany adres IP 192.168.100.2. Który z podanych adresów IP należy nadać sterownikowi aby mógł komunikować się z komputerem?

A. 192.168.100.3

B. 192.168.100.2

C. 192.168.99.2

D. 192.168.101.3

Odpowiedź 192.168.100.3 jest poprawna, ponieważ dla efektywnej komunikacji w sieci lokalnej, urządzenia muszą znajdować się w tej samej podsieci. Adres IP komputera, 192.168.100.2, oznacza, że maska podsieci wynosi prawdopodobnie 255.255.255.0, co pozwala na przypisanie adresów IP od 192.168.100.1 do 192.168.100.254 w tej samej podsieci. Aby sterownik PLC mógł skutecznie wymieniać dane z komputerem, musi również używać adresu z tej samej klasy adresowej, czyli 192.168.100.x, gdzie x jest unikalnym numerem, który nie koliduje z innymi używanymi adresami w tej podsieci. Adres 192.168.100.2 jest już zajęty przez komputer, więc 192.168.100.3 jest odpowiedni, gdyż jest dostępny. W praktyce, podczas konfigurowania urządzeń w sieci, kluczowe jest przestrzeganie zasad zarządzania adresami IP, aby unikać konfliktów i zapewnić prawidłowe działanie sieci. Przykładowo, w systemach automatyki przemysłowej, każdy sterownik PLC i urządzenia komunikacyjne powinny mieć przypisane statyczne adresy IP, aby zapewnić niezawodną komunikację.

Pytanie 18

Do zobrazowania relacji między elementami i zespołami projektowanej maszyny wykorzystuje się rysunek

A. rzutowy

B. złożeniowy

C. zespołowy

D. częściowy

Rysunek złożeniowy jest kluczowym elementem dokumentacji technicznej projektowanej maszyny, ponieważ przedstawia wszystkie komponenty oraz ich wzajemne usytuowanie w jednym, kompleksowym widoku. Dzięki temu inżynierowie i technicy mogą łatwo zrozumieć, jak poszczególne elementy współpracują ze sobą, co jest niezwykle istotne podczas procesu montażu oraz serwisowania maszyny. Na etapie projektowania, rysunki złożeniowe pozwalają na szybkie identyfikowanie potencjalnych problemów związanych z kolizjami elementów oraz optymalizację przestrzenną. Zgodnie z normami ISO dotyczącymi rysunku technicznego, rysunki złożeniowe powinny być jasne, czytelne i zawierać wszystkie niezbędne informacje, takie jak numery katalogowe części, materiały i wymiary. Przykładem zastosowania rysunku złożeniowego może być projektowanie skomplikowanych maszyn, takich jak obrabiarki czy urządzenia automatyki przemysłowej, gdzie zrozumienie interakcji pomiędzy komponentami jest kluczowe dla efektywności i bezpieczeństwa całego systemu.

Pytanie 19

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 20

Do czego służy magistrala danych w systemach mechatronicznych?

A. Mocowania elementów mechanicznych

B. Przesyłania sygnałów między komponentami

C. Chłodzenia komponentów

D. Zasilania urządzeń

Magistrala danych to kluczowy element w systemach mechatronicznych, służący przede wszystkim do przesyłania sygnałów i danych pomiędzy różnymi komponentami systemu. W praktyce oznacza to, że magistrala umożliwia komunikację między sterownikami, czujnikami, siłownikami i innymi elementami systemu, co jest niezbędne do ich prawidłowego funkcjonowania. Dzięki temu możliwe jest realizowanie złożonych procesów automatyzacji, gdzie dane zbierane przez czujniki mogą być przetwarzane przez sterowniki i następnie używane do sterowania siłownikami. To podejście jest zgodne z międzynarodowymi standardami komunikacji w automatyce, takimi jak CAN (Controller Area Network) czy Modbus. Zastosowanie magistrali danych pozwala na redukcję okablowania i zwiększenie efektywności komunikacyjnej, co jest kluczowe dla nowoczesnych systemów produkcyjnych i robotyki. Warto zauważyć, że w systemach przemysłowych często wykorzystuje się protokoły magistrali danych, które zapewniają niezawodność i szybkość przesyłu informacji, co ma bezpośredni wpływ na jakość i precyzję procesów produkcyjnych.

Pytanie 21

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 22

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 23

Rozpoczynając konserwację instalacji światłowodowej, co należy wykonać w pierwszej kolejności?

A. zajrzeć do otworu z wiązką lasera w modemie

B. podłączyć mikroskop ręczny z monitorem LCD

C. zajrzeć do otworu z wiązką lasera w kablu

D. podłączyć reflektometr

Podłączenie mikroskopu ręcznego do monitora LCD na początku konserwacji instalacji światłowodowej to naprawdę ważny krok. Pozwala to na dokładne sprawdzenie włókien światłowodowych. Mikroskopy zapewniają powiększenie, które ułatwia zauważenie mikrouszkodzeń i zanieczyszczeń, co może mieć wpływ na jakość sygnału. Z mojego doświadczenia, inspekcja wizualna włókien przed dalszymi czynnościami to standard w branży telekomunikacyjnej i zgadza się z wytycznymi od ITU. Dzięki mikroskopowi można odkryć różne problemy, jak nieodpowiednie zakończenia włókien, odpryski czy zarysowania. Takie rzeczy mogą spowodować straty sygnału albo przerwy w transmisji. Im wcześniej znajdziemy problemy, tym szybciej można je naprawić i zaoszczędzić pieniądze. Użycie mikroskopu ręcznego to umiejętność, która przyda się każdemu technikowi zajmującemu się instalacją i konserwacją światłowodów. Przykładowo, jak wykryjesz zanieczyszczenia, to technik może je wyczyścić specjalnymi materiałami, co jest zgodne z najlepszymi praktykami w branży.

Pytanie 24

Na rysunkach technicznych cienką linią dwupunktową oznacza się

A. powierzchnie elementów, które są poddawane obróbce powierzchniowej

B. przejścia pomiędzy jedną powierzchnią a drugą w miejscach delikatnie zaokrąglonych

C. linie gięcia przedmiotów ukazanych w rozwinięciu

D. widoczne krawędzie oraz wyraźne kontury obiektów w widokach i przekrojach

Linie dwupunktowe cienkie na rysunkach technicznych mają kluczowe znaczenie w procesie projektowania oraz produkcji elementów mechanicznych. Oznaczają one miejsca gięcia w przedmiotach przedstawionych w rozwinięciu, co pozwala na precyzyjne określenie kierunków oraz miejsc, w których materiał powinien być zginany. Przykładowo, w procesie produkcji blacharskiej, stosowanie tych linii jest niezwykle istotne, ponieważ umożliwia wykonanie elementów o zamierzonym kształcie oraz zapewnia ich prawidłowy montaż. Współczesne standardy branżowe, takie jak ISO 128-23, podkreślają znaczenie odpowiedniego oznaczania linii gięcia w dokumentacji technicznej. Dzięki temu możliwe jest uniknięcie błędów w obróbce oraz zapewnienie zgodności z wymaganiami technicznymi. W rezultacie, zrozumienie roli linii dwupunktowych cienkich w rysunkach technicznych jest niezbędne dla każdego inżyniera i technika, co przyczynia się do efektywności procesów produkcyjnych oraz jakości finalnych wyrobów.

Pytanie 25

Młot pneumatyczny, który jest częścią robota frezarskiego, ma zamontowane urządzenie do smarowania. Jakie z zaleceń dotyczących uzupełnienia oleju, jeśli nie zostanie spełnione, może prowadzić do obrażeń pracownika obsługującego?

A. Przed odkręceniem korka wlewu oleju konieczne jest odcięcie dopływu sprężonego powietrza oraz spuścić powietrze z wnętrza młota.

B. Należy wlać do młota zalecaną ilość oleju, tak aby poziom oleju nie przekraczał najniższego zwoju gwintu, a następnie umieścić korek wlewu oleju i dokręcić go.

C. Warto sprawdzić, czy wąż doprowadzający sprężone powietrze oraz jego złącza są w dobrym stanie, a także upewnić się, że wszystkie połączenia zostały wykonane prawidłowo.

D. Najpierw należy oczyścić powierzchnię wokół korka wlewu oleju, a następnie przystąpić do jego odkręcania.

Odpowiedź jest poprawna, ponieważ odcięcie dopływu sprężonego powietrza oraz spuszczenie powietrza z wnętrza młota pneumatycznego to kluczowe kroki, które mają na celu zapewnienie bezpieczeństwa podczas uzupełniania oleju. W przypadku braku tych działań, ciśnienie wewnętrzne może spowodować nagłe uwolnienie, co prowadzi do potencjalnie niebezpiecznych sytuacji, takich jak wyrzucenie korka z dużą siłą, co może narażać obsługującego na poważne obrażenia. Przykład praktyczny: w standardach BHP oraz przy użytkowaniu narzędzi pneumatycznych, zawsze przed jakąkolwiek interwencją serwisową należy zadbać o bezpieczeństwo, co obejmuje również sprawdzenie, czy nie ma ciśnienia w systemie. Dobre praktyki branżowe zalecają stosowanie etykiet informujących o konieczności wyłączenia sprężarki oraz spuszczenia powietrza z urządzeń przed ich serwisowaniem, co ma na celu minimalizację ryzyka wystąpienia wypadków.

Pytanie 26

Jakie oprogramowanie komputerowe, które między innymi zajmuje się zbieraniem, wizualizacją, archiwizowaniem danych oraz alarmowaniem i kontrolą procesów, monitoruje przebieg procesów w systemach?

A. CAM

B. CNC

C. SCADA

D. CAD

SCADA, czyli Supervisory Control and Data Acquisition, to naprawdę fajne oprogramowanie, które ma kluczowe znaczenie w automatyzacji różnych procesów w przemyśle. Głównie zajmuje się zbieraniem danych z różnych czujników i urządzeń, a potem pokazuje je w zrozumiały sposób na ładnych interfejsach graficznych. W dodatku, SCADA archiwizuje te informacje, żeby można było je później analizować. Co ciekawe, jeżeli coś idzie nie tak, to potrafi alarmować operatorów, a także kontrolować urządzenia na bieżąco. Jest to mega ważne dla zachowania ciągłości i bezpieczeństwa. Na przykład, w energetyce SCADA monitoruje różne parametry, jak ciśnienie czy temperatura, co jest kluczowe dla prawidłowego działania. Jeśli chodzi o standardy, to ISA-95 mówi o tym, jak skutecznie integrować SCADA z innymi systemami, co naprawdę może poprawić efektywność i zminimalizować błędy.

Pytanie 27

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 29

Jakie czynności należy wykonać tuż przed przesłaniem programu sterującego z komputera do pamięci sterownika PLC?

A. Ustawić sterownik w trybie STOP

B. Przełączyć sterownik w tryb RUN

C. Odłączyć kabel komunikacyjny

D. Odłączyć kabel zasilający

Ustawienie sterownika PLC w trybie STOP przed przesłaniem programu sterowniczego jest kluczowym krokiem, który należy podjąć dla zapewnienia bezpieczeństwa operacji. Tryb STOP pozwala na wgranie nowego programu bez ryzyka, że bieżące operacje będą kontynuowane, co mogłoby prowadzić do nieprzewidzianych sytuacji, jak np. uszkodzenie sprzętu czy naruszenie zasad bezpieczeństwa. W praktyce, w trybie STOP użytkownik ma pełną kontrolę nad procesem programowania, co jest zgodne z najlepszymi praktykami w dziedzinie automatyki przemysłowej, gdzie bezpieczeństwo i integralność systemów są priorytetem. Zgodnie z normami, takimi jak IEC 61131-3, przed każdą modyfikacją programu, zaleca się, aby systemy były w trybie, który nie pozwala na ich aktywne działanie, co znacznie redukuje ryzyko błędów. Po pomyślnym przesłaniu programu, można przełączyć sterownik z powrotem w tryb RUN, co pozwala na uruchomienie nowych funkcji programu.

Pytanie 30

Wymiana danych pomiędzy urządzeniami w sieci komunikacyjnej o danej topologii wymaga zaangażowania wszystkich urządzeń sieciowych.

A. magistrali

B. drzewa

C. gwiazdy

D. pierścienia

Odpowiedź "pierścienia" jest poprawna, ponieważ w topologii sieciowej pierścienia każde urządzenie jest bezpośrednio połączone z dwoma innymi, tworząc zamknięty obwód. To oznacza, że w celu przesyłania informacji każde urządzenie musi odbierać dane od swojego sąsiada i przekazywać je dalej. W praktyce to podejście zapewnia, że wszystkie urządzenia są zaangażowane w proces wymiany informacji, co przyczynia się do efektywności komunikacji. Przykładem zastosowania takiej topologii jest sieć Token Ring, która była powszechnie używana w latach 80. i 90. XX wieku. W sytuacjach, gdy jedno z urządzeń ulegnie awarii, przekazywanie danych może zostać przerwane, co pokazuje, jak istotna jest współpraca wszystkich urządzeń w pierścieniu. Zgodnie z dobrymi praktykami projektowania sieci, zrozumienie topologii i jej implikacji dla wymiany informacji pozwala na lepsze planowanie i optymalizację zasobów sieciowych, co jest kluczowe w kontekście zarządzania dużymi infrastrukturami IT.

Pytanie 31

Aby szybko zmienić rozmiary projektowanego elementu w programie CAD, należy zastosować metodę modelowania

A. bryłowego

B. bezpośredniego

C. parametrycznego

D. powierzchniowego

Technika modelowania parametrycznego jest kluczowym podejściem w inżynierii wspomaganej komputerowo (CAD), które umożliwia efektywne i szybkie dostosowywanie wymiarów projektowanych elementów. W praktyce, modelowanie parametryczne polega na definiowaniu geometrii elementów za pomocą zmiennych i parametrów, co pozwala na automatyczną aktualizację całego modelu w odpowiedzi na zmianę wartości tych parametrów. Na przykład, jeżeli projektujesz element, taki jak obudowa dla urządzenia elektronicznego, możesz ustalić wymiary jej wysokości, szerokości i głębokości jako parametry. W momencie, gdy zajdzie potrzeba zmiany jednego z tych wymiarów, np. zwiększenia wysokości, wystarczy zmienić wartość parametru, a program automatycznie przeliczy i zaktualizuje wszystkie powiązane wymiary oraz ich interakcje. Dzięki temu proces projektowy staje się bardziej elastyczny i mniej czasochłonny, co jest zgodne z najlepszymi praktykami w branży inżynieryjnej, gdzie adaptacja do zmieniających się wymagań klientów jest kluczowa. Ponadto, modelowanie parametryczne ułatwia współpracę zespołową, pozwala na łatwe wprowadzanie poprawek oraz sprzyja lepszemu zarządzaniu dokumentacją projektową.

Pytanie 32

Ręczne sterowanie prasą hydrauliczną postanowiono zastąpić automatycznym zarządzaniem przy pomocy sterownika PLC. Parametry technologiczne prasy pozostają bez zmian. Jakie elementy powinien uwzględniać projekt modernizacji prasy?

A. Obliczenie parametrów mediów zasilających prasę oraz zaprojektowanie zabezpieczeń

B. Określenie parametrów wytrzymałościowych mechanizmów i sprawdzenie zabezpieczeń

C. Obliczenie parametrów elementów prasy oraz stworzenie programu

D. Przygotowanie schematów układu sterowania oraz opracowanie programu

Sporządzenie schematów układu sterowania oraz opracowanie programu jest kluczowym krokiem w procesie modernizacji prasy hydraulicznej. Przeniesienie ręcznego sterowania na automatyczne za pomocą sterownika PLC wymaga precyzyjnego zaplanowania architektury układu sterowania, co obejmuje zarówno schematy ideowe, jak i szczegółowe. Schematy te powinny zawierać wszystkie elementy systemu, takie jak czujniki, wykonawcze elementy hydrauliczne oraz interfejsy komunikacyjne. Opracowanie programu sterującego jest równie istotne, gdyż to właśnie on definiuje logikę działania urządzenia, umożliwiając precyzyjne kontrolowanie procesu w czasie rzeczywistym. W praktyce, zastosowanie standardów takich jak IEC 61131-3 pozwala na tworzenie programów w sposób modularny, co ułatwia ich późniejszą modyfikację i konserwację. Dodatkowo, przy projektowaniu układu sterowania warto uwzględnić protokoły komunikacyjne, co pozwoli na integrację prasy z innymi elementami linii produkcyjnej, zapewniając większą elastyczność i efektywność w procesie produkcji.

Pytanie 33

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 35

Sterownik PLC powinien zarządzać systemem nagrzewnicy, który składa się z wentylatora oraz zestawu grzałek. Jaką czynność należy podjąć, aby uniknąć przegrzania obudowy nagrzewnicy po jej dezaktywowaniu?

A. Opóźnić dezaktywację wentylatora

B. Zmniejszyć prędkość obrotową silnika wentylatora

C. Zwiększyć moc grzałek

D. Opóźnić dezaktywację grzałek

Opóźnienie wyłączenia wentylatora jest kluczowym działaniem mającym na celu ochronę obudowy nagrzewnicy przed przegrzewaniem się. Kiedy grzałki są wyłączone, obudowa nagrzewnicy wciąż emituje ciepło, a wentylator odgrywa istotną rolę w odprowadzaniu tego ciepła do otoczenia. Działający wentylator pomoże w utrzymaniu właściwej temperatury obudowy, zapobiegając jej uszkodzeniu oraz wydłużając żywotność urządzenia. W praktyce, opóźnienie wyłączenia wentylatora można zrealizować poprzez zaprogramowanie odpowiedniego czasu w sterowniku PLC, po którym wentylator będzie kontynuował pracę. Tego typu rozwiązania są zgodne z zasadami inżynierii automatyki, gdzie bezpieczeństwo i niezawodność systemu są priorytetem. Właściwe zarządzanie temperaturą nie tylko chroni urządzenie, ale również wpływa na efektywność energetyczną całego systemu grzewczego.

Pytanie 36

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 37

Jakie urządzenie powinno być użyte do uruchomienia silnika trójfazowego o dużej mocy?

A. Transformator obniżający napięcie

B. Wyłącznik przeciwporażeniowy

C. Przełącznik gwiazda-trójkąt

D. Przetwornicę częstotliwości

Przełącznik gwiazda-trójkąt jest kluczowym urządzeniem stosowanym do rozruchu silników trójfazowych dużej mocy. Jego działanie opiera się na technice zmniejszania prądu rozruchowego poprzez początkowe połączenie silnika w układzie gwiazdy, co prowadzi do ograniczenia napięcia na uzwojeniach i redukcji prądu. Po krótkim czasie silnik przestawia się na tryb trójkątowy, co pozwala na pełne wykorzystanie jego mocy znamionowej. Dzięki temu, można uniknąć skokowych obciążeń na sieci oraz zminimalizować ryzyko uszkodzenia silnika oraz innych elementów systemu elektrycznego. Stosowanie przełącznika gwiazda-trójkąt jest zgodne z normami dotyczącymi ochrony silników elektrycznych (np. IEC 60034), a także z najlepszymi praktykami w branży, które zalecają jego użycie w aplikacjach, gdzie silniki muszą być uruchamiane z rozruchem o wysokim momencie obrotowym, jak to ma miejsce w przemyśle ciężkim.

Pytanie 38

Która z podanych zasad musi być przestrzegana przed przystąpieniem do konserwacji lub naprawy urządzenia mechatronicznego posiadającego oznaczenie przedstawione na rysunku?

A. Odłącz przed rozpoczęciem czynności.

B. Otwórz okno w pomieszczeniu.

C. Załącz przed rozpoczęciem czynności.

D. Zamknij drzwi do pomieszczenia.

Odpowiedź "Odłącz przed rozpoczęciem czynności" to strzał w dziesiątkę. Zasadniczo, zanim zaczniemy majsterkować przy jakimkolwiek urządzeniu mechatronicznym, trzeba je odłączyć od prądu. Spójrz na ten symbol ostrzegawczy, który widzisz na rysunku – przypomina, że urządzenie może być pod napięciem. A to już duże zagrożenie dla osób, które zajmują się serwisowaniem. Jeśli nie odłączysz zasilania, może się zdarzyć, że w trakcie pracy urządzenie się włączy i to może skończyć się niebezpiecznie. W przemyśle, gdzie używamy robotów i maszyn automatycznych, takie standardy jak ANSI Z535.3 są bardzo ważne. Mówią, jak powinno się oznakować urządzenia, żeby zachować bezpieczeństwo. Pamiętaj, że zawsze warto upewnić się, że urządzenie jest oznaczone jako "nie włączać" podczas robienia konserwacji. Nie tylko, że to zgodne z przepisami BHP, ale to także klucz do odpowiedzialnego działania w kwestii bezpieczeństwa w pracy.

Pytanie 39

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 40

Jakie elementy powinny być zacienione na rysunku technicznym przekroju komponentu?

A. Wyrwania.

B. O kształtach oczywistych.

C. Żebra.

D. Tylko o kształtach obrotowych.

Wybór "Wyrwania" jako poprawnej odpowiedzi jest zgodny z zasadami rysunku technicznego oraz praktycznymi aspektami projektowania detali. W rysunku technicznym przekroju detalu zakreskowane elementy są kluczowe dla zrozumienia struktury i funkcji komponentu. Wyrwania, które są usuniętymi fragmentami, są ważne, ponieważ umożliwiają przedstawienie wewnętrznych elementów, które w przeciwnym razie byłyby niewidoczne. Przykładem mogą być otwory lub wcięcia, które są istotne dla montażu lub działania detalu. W praktyce, projektanci muszą przestrzegać norm, takich jak ISO 128 oraz ISO 1101, które określają zasady zakreskowania oraz prezentacji detali na rysunkach technicznych. Dzięki tym standardom, komunikacja pomiędzy inżynierami, producentami i wykonawcami jest bardziej klarowna. Prawidłowe zrozumienie, które elementy należy zakreskować, jest niezbędne w procesie projektowania, aby zapewnić, że wszystkie kluczowe aspekty konstrukcji są jasno przedstawione i zrozumiane przez wszystkich zainteresowanych.
