Wyniki egzaminu

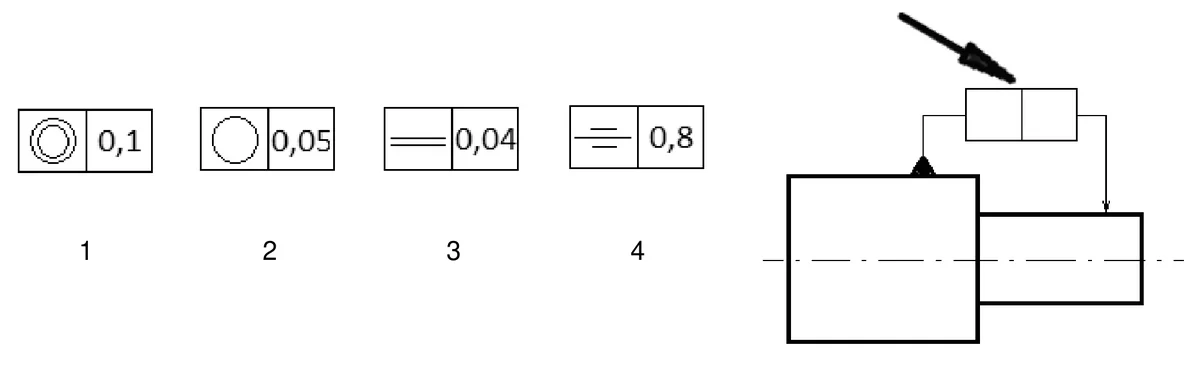

Niepoprawna odpowiedź. Wybór błędnej odpowiedzi często wynika z niepoprawnego zrozumienia pojęcia współosiowości oraz jego zastosowania w projektowaniu technicznym. Na przykład, oznaczenia takie jak "2", "3" czy "4" mogą sugerować inne tolerancje lub parametry, które nie są związane z definicją współosiowości. Tolerancje te mogą koncentrować się na aspektach takich jak równoległość czy prostoliniowość, które są ważne, ale nie odnoszą się bezpośrednio do zbieżności osi. To typowy błąd w interpretacji symboliki inżynierskiej – myślenie, że różne oznaczenia mogą być zamienne, może prowadzić do poważnych konsekwencji w praktyce inżynieryjnej. Na przykład, jeśli tolerancje nie są poprawnie określone, może to skutkować niewłaściwym montażem części, zwiększonym zużyciem, a nawet awarią mechanizmu. Warto również zwrócić uwagę na standardy takie jak ISO 1101, które dostarczają wytycznych dotyczących oznaczania tolerancji geometrii, w tym także współosiowości. Dlatego kluczowe jest, aby przy analizowaniu dokumentacji technicznej skupiać się na precyzyjnym rozumieniu używanych symboli oraz ich zastosowania w kontekście konkretnych wymagań projektowych.

Niepoprawna odpowiedź. Wybór odpowiedzi, które nie odnoszą się do uzależnień czasowych, może wynikać z nieporozumienia dotyczącego terminologii używanej w metodzie SFC. Kwalifikator 'R' jest używany do oznaczania warunków, które mogą włączyć lub wyłączyć dany krok, ale nie wskazuje na opóźnienia czasowe, co jest kluczowe w kontekście zadań wymagających precyzyjnej synchronizacji. Z kolei kwalifikator 'N' reprezentuje przejście między stanami bez opóźnienia, co również nie ma zastosowania w sytuacjach wymagających czasowego uzależnienia działań. Kwalifikator 'S' wskazuje na stan, który nie jest związany z czasem wykonania, a więc również nie spełnia wymagań dotyczących opóźnień. Zrozumienie tego, że uzależnienia czasowe są kluczowym elementem w programowaniu SFC, jest fundamentalne dla efektywnego projektowania systemów automatyki. Użycie niewłaściwych kwalifikatorów może prowadzić do błędnego działania systemu, co ma wpływ na bezpieczeństwo i wydajność. W kontekście standardów branżowych, takie podejście może być niezgodne z normami IEC 61131, które definiują wymagania na programy sterujące i ich elementy, w tym zarządzanie czasem i sekwencjami operacyjnymi.

Niepoprawna odpowiedź. Zatrzymanie pracy silnika to fałszywe założenie, ponieważ silnik indukcyjny nie przestaje działać w wyniku zwiększenia częstotliwości. W rzeczywistości, silniki te są zaprojektowane tak, aby funkcjonować w szerszym zakresie częstotliwości, a ich zatrzymanie wymagałoby innych okoliczności, takich jak awaria zasilania. W przypadku zwiększenia częstotliwości zasilania nie możemy również mówić o zmniejszeniu prędkości obrotowej wirnika. Prędkość obrotowa wirnika wzrasta w odpowiedzi na wyższą częstotliwość, co jest zjawiskiem zgodnym z zasadami elektrotechniki i dynamiki maszyn elektrycznych. Niestabilna praca silnika to również nieprawidłowe stwierdzenie; silniki indukcyjne są zaprojektowane do pracy z różnymi częstotliwościami, a ich stabilność operacyjna jest determinowana przez parametry konstrukcyjne, takie jak moment obrotowy czy obciążenie. Zwiększenie częstotliwości może wprawdzie wpłynąć na parametry pracy silnika, ale zazwyczaj będzie to prowadzić do lepszych osiągów i efektywności, a nie do destabilizacji. Typowe błędy, które prowadzą do takich wniosków, obejmują mylenie zasad działania silników elektrycznych z innymi typami maszyn, które mogą rzeczywiście reagować na zmiany napięcia lub częstotliwości w sposób destabilizujący. Dlatego kluczowe jest zrozumienie, jak silniki indukcyjne działają i jakie są ich właściwości w zakresie regulacji prędkości obrotowej.

Niepoprawna odpowiedź. Wybór innych odpowiedzi może wynikać z pewnych nieporozumień dotyczących konwersji między systemami liczbowymi. Na przykład, odpowiedź 1A4H sugeruje, że wartość binarna 1010110011 mogłaby być reprezentowana jako 1A4, co jest niepoprawne. Liczba heksadecymalna 1A4H odpowiada wartości dziesiętnej 420, która nie odpowiada liczbie 11 w zakresie bitów binarnych. Odpowiedź 10EH również nie jest właściwa, ponieważ jej wartość dziesiętna wynosi 270, co także nie zgadza się z naszymi obliczeniami. Możliwe, że problem wynika z nieprawidłowego założenia dotyczącego liczby cyfr wymaganych do konwersji lub błędnej interpretacji wartości poszczególnych cyfr szesnastkowych. Odpowiedzi te mogą też wskazywać na typowe błędy w obliczeniach związanych z mnożeniem potęg liczby 16, co jest kluczowym elementem zrozumienia konwersji. Prawidłowe podejście do tego zadania powinno polegać na zrozumieniu, że każda cyfra heksadecymalna odpowiada grupie 4 bitów, co oznacza, że przy 10 bitach konieczne jest odpowiednie zgrupowanie wartości, aby uzyskać dokładny wynik, a nie tylko poleganie na intuicji czy domysłach.

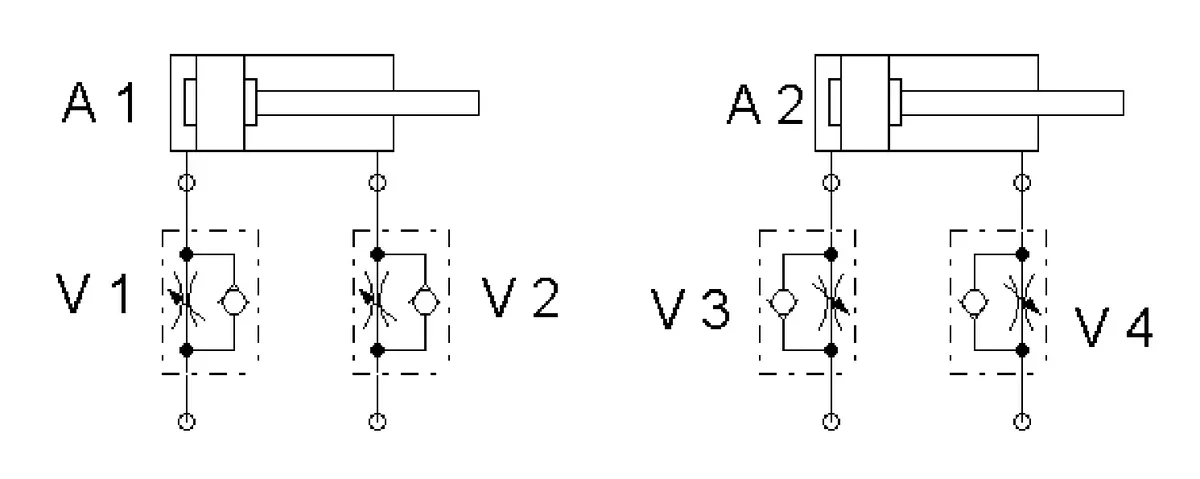

Niepoprawna odpowiedź. Wybór niewłaściwego zaworu do kontrolowania prędkości wsuwania tłoczyska prowadzi do nieprawidłowej funkcjonalności układu hydraulicznego. Odpowiedzi takie jak V2, V4 czy V1 nie uwzględniają kluczowej zasady, jaką jest kontrola przepływu oleju w kierunku, w którym siłownik ma być wsuwany. Zawory te mogą być zaprojektowane do innych zastosowań, na przykład do minimalizacji oporu w przeciwnym kierunku lub do innego rodzaju regulacji, co w kontekście tego pytania jest niewłaściwe. Typowym błędem myślowym jest przyjęcie, że każdy zawór dławiąco-zwrotny będzie w stanie spełniać wymogi związane z kontrolą prędkości. W rzeczywistości, wybór zaworu powinien być ściśle dopasowany do specyficznych wymagań układu hydraulicznego i jego funkcji. W układach hydraulicznych, gdzie nie ma efektywnej kontroli przepływu, siłownik może działać zbyt szybko, co prowadzi do uszkodzeń mechanicznych lub niebezpiecznych sytuacji. Dlatego tak istotne jest zrozumienie, jakie zadanie ma pełnić dany zawór oraz jak jego umiejscowienie wpływa na zachowanie całego systemu hydraulicznego. W praktyce, bez odpowiedniej analizy można łatwo wprowadzić w błąd i zastosować niewłaściwe komponenty, co jest niezgodne z zasadami inżynierii i najlepszymi praktykami w branży.

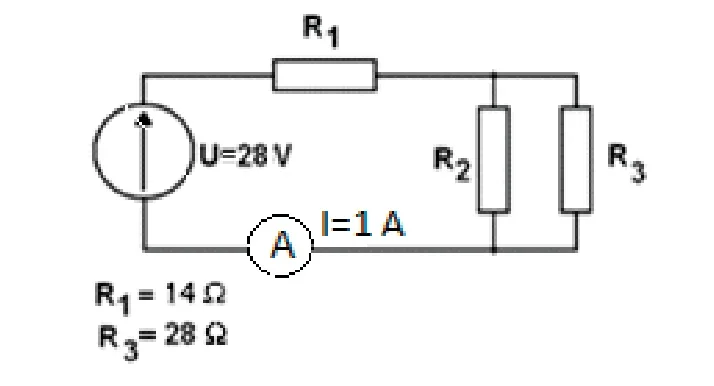

Niepoprawna odpowiedź. Wyniki pokazujące inne wartości mocy, takie jak 14 W, 28 W czy 2 W, wynikają z nieprawidłowego zrozumienia zasad obliczania mocy w obwodach elektrycznych. Wartość 14 W sugeruje, że moc wydzielająca się na rezystorach R2 i R3 była sumowana bez uwzględnienia ich równoległego połączenia, co jest błędnym podejściem. Na podstawie zasad Kirchhoffa i prawa Ohma, moc wydzielana na pojedynczym rezystorze nie może być po prostu sumą mocy innych rezystorów w obwodzie równoległym. Z kolei odpowiedź 28 W wskazuje na błędne założenie, że całkowita moc w obwodzie jest równocześnie mocą wydzielającą się na R2, co jest mylnym podejściem do analizy obwodów. Zrozumienie relacji między rezystancją, napięciem i mocą jest kluczowe. Typowym błędem myślowym jest mylenie wartości napięcia na rezystorze z całkowitym napięciem w obwodzie, co prowadzi do nieprawidłowych obliczeń. Warto wiedzieć, że moc wydzielana na rezystorze może być wpływana przez właściwe rozkłady napięcia i prądu, co może prowadzić do nieprawidłowych wartości, jeżeli obliczenia tych parametrów są błędne.

Niepoprawna odpowiedź. Odpowiedzi, które wskazują na licznik przyrostowy, przerzutnik czy multiplekser, są niepoprawne z kilku powodów. Liczniki przyrostowe służą do zliczania zdarzeń lub impulsów, a ich działanie opiera się na sumowaniu wartości binarnych. W przeciwieństwie do komparatorów, które porównują sygnały, liczniki generują sygnał wyjściowy na podstawie liczby impulsów, co nie ma związku z porównywaniem wartości na wejściu. Przerzutniki to układy stosowane do przechowywania informacji, które zmieniają stan na podstawie sygnałów wejściowych, jednak nie porównują one wartości, a jedynie reagują na zmiany sygnałów. Multipleksery, z kolei, są urządzeniami, które wybierają jeden z wielu sygnałów wejściowych i kierują go na wyjście, co również jest zupełnie inną funkcją niż porównywanie. Kluczowym błędem, który często prowadzi do zamiany tych terminów, jest mylenie podstawowych funkcji układów cyfrowych. Wiedza na temat różnic pomiędzy tymi komponentami jest kluczowa dla inżynierów, gdyż każdy z tych układów ma swoje specyficzne zastosowanie i funkcjonalności. Dlatego ważne jest, aby zrozumieć, że komparatory pełnią unikalną rolę w logice cyfrowej, jaką jest porównywanie wartości, co odróżnia je od innych typów układów cyfrowych.

Niepoprawna odpowiedź. Wybór odpowiedzi związanej z liczbą stanów pośrednich pokazuje, że możesz mieć niepełne zrozumienie tego, jak działają przerzutniki. Wydaje się, że myślisz, że RS i SR różnią się tylko ilością stanów, a to nie do końca tak jest. Oba działają na podstawie dwóch stanów: 0 i 1. Warto też zauważyć, że szybkość działania nie jest główną różnicą między nimi, chociaż faktycznie różne realizacje mogą reagować w różnym czasie. Kluczowe jest to, że przerzutnik SR może zmieniać stan, gdy oba sygnały są aktywne, a w RS musi być aktywny Set, żeby Reset nie miał wpływu. Pamiętaj, że negacja sygnałów Set i Reset dotyczy bardziej logiki w niektórych schematach, a niekoniecznie samej różnicy w działaniu tych przerzutników. Często spotykane błędy to pomijanie podstawowych zasad działania tych bloków funkcyjnych oraz brak zrozumienia ich w praktycznych zastosowaniach. Żeby skutecznie projektować systemy automatyki, warto naprawdę dobrze poznać te funkcjonalne różnice.

Niepoprawna odpowiedź. Wybór odpowiedzi 150 lub 1500 pokazuje, że chyba nie do końca zrozumiałeś, jak przeliczać jednostki czasu. Odpowiedź 150 sugeruje, że myślisz, że 15 minut to 150 jednostek, co nie jest zgodne z prawdą. Tak naprawdę, 15 minut to 900 sekund, więc to zdecydowanie nie pasuje. Natomiast 1500, chociaż wydaje się bliskie, to też jest błędne, bo oznacza 25 minut, co jest za dużo. Zresztą, odpowiedzi 6000 i 9000 też pokazują nieporozumienia. 6000 odpowiada 100 minutom, co też nie ma sensu w kontekście 15 minut. Ważne, żeby umieć przeliczać jednostki czasu, to podstawowa umiejętność w programowaniu i automatyce. Wiele osób popełnia błąd, nie zwracając uwagi na jednostki czy źle je przeliczając, co może mieć poważne skutki. Dlatego trzeba być uważnym i dobrze analizować jednostki, bo to naprawdę istotne w tej branży.

Niepoprawna odpowiedź. Odpowiedzi "AI", "Q" oraz "M" wskazują na powszechne nieporozumienia dotyczące adresowania sygnałów w programowaniu PLC zgodnie z normą IEC 61131. Oznaczenie "AI" odnosi się do wejść analogowych, co oznacza, że jest to symbol wykorzystywany do reprezentacji sygnałów analogowych, które trafiają do sterownika, a nie do wyjść. Przykładowo, czujniki temperatury mogą dostarczać dane w formie analogowej do PLC, co skutkuje wykorzystywaniem symbolu "AI". Natomiast symbol "Q" jest używany dla wyjść cyfrowych, co wskazuje na to, że odpowiada on za sygnały, które mają jedynie dwa stany: włączony lub wyłączony. To podejście jest typowe dla sygnałów sterujących, takich jak przekaźniki. Ostatecznie, oznaczenie "M" odnosi się do pamięci wewnętrznej sterownika PLC, która służy do przechowywania danych tymczasowych oraz wyników obliczeń. Często mylące jest myślenie, że wszystkie typy sygnałów mogą być opisane tymi samymi symbolami, podczas gdy każdy z nich ma przypisaną konkretną funkcję oraz zastosowanie. Dlatego ważne jest, aby przy adresowaniu sygnałów w systemach automatyki stosować odpowiednie symbole, co zapobiega błędom w programowaniu oraz zapewnia prawidłowe działanie systemów.

Niepoprawna odpowiedź. Podczas analizy niepoprawnych odpowiedzi, warto zwrócić uwagę na różnice między typami zmiennych oraz ich odpowiednimi prefiksami. MD14, oznaczające zmienną 32-bitową, jest błędne, ponieważ zmienna 64-bitowa wymaga innego adresowania. Programowanie w środowisku PLC wymaga zrozumienia, że zmienne 32-bitowe są stosowane do przechowywania danych mniejszych niż długość 64 bitów. Wybierając MD14, użytkownik sugeruje, że zmienna zajmuje jedynie połowę dostępnej przestrzeni pamięci, co prowadzi do niewłaściwego wykorzystania zasobów. Z kolei MW14, odnoszące się do zmiennych 16-bitowych, również nie pasuje do kontekstu 64-bitowego przechowywania. Przyjęcie takiego oznaczenia zafałszowuje rzeczywistość pamięci, ponieważ 16 bity to zdecydowanie za mało dla zmiennej, która potrzebuje 64 bitów pamięci. MB14, z kolei, wiąże się z 8-bitowymi zmiennymi i jest zupełnie nieadekwatne dla złożoności zmiennej 64-bitowej. Zrozumienie, jakie prefiksy są używane dla różnych typów zmiennych, jest podstawą programowania w PLC. Stosowanie niewłaściwych prefiksów może prowadzić nie tylko do błędów w adresowaniu, ale także do poważnych problemów z wydajnością i stabilnością całego systemu. Dlatego kluczowe jest, aby programiści PLC byli dobrze zaznajomieni z tymi zasadami oraz ich praktycznym zastosowaniem w codziennej pracy.

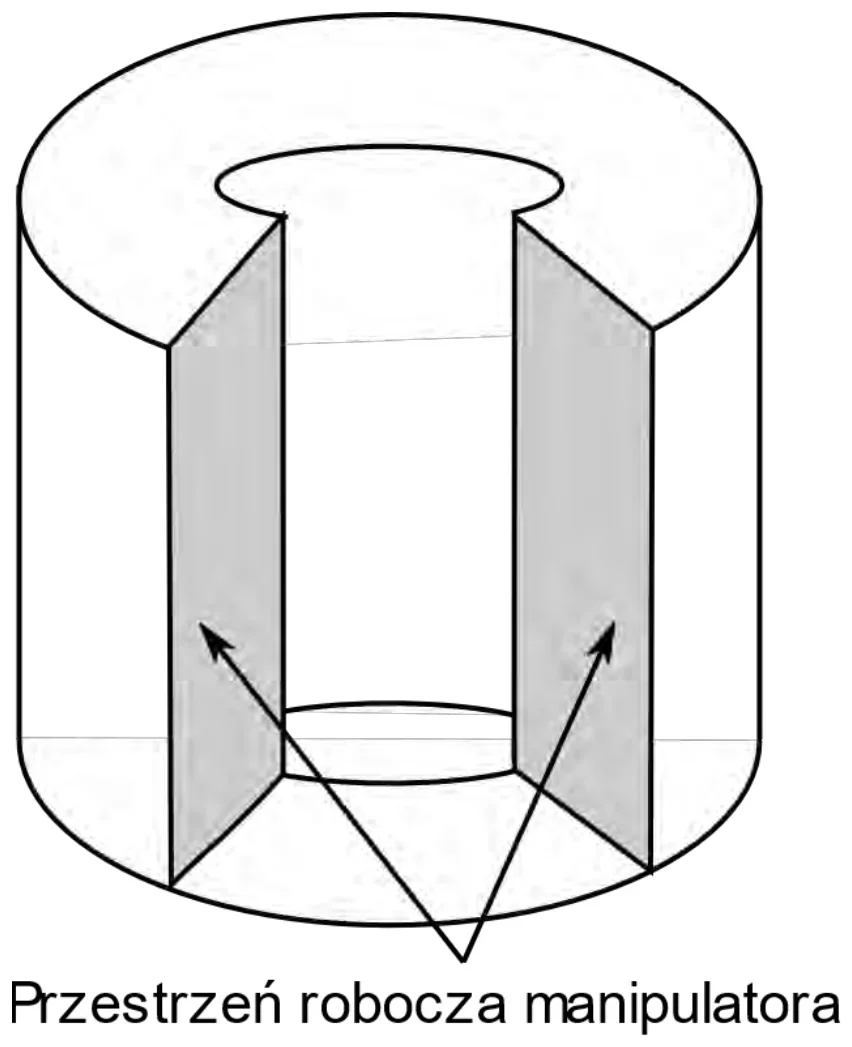

Niepoprawna odpowiedź. Wybór kinematyki, która nie odpowiada wymaganiom przestrzeni roboczej w kształcie niepełnego cylindra, prowadzi do ograniczeń w funkcjonalności robota. Kinematyka RRR, z trzema rotacyjnymi stopniami swobody, może wydawać się atrakcyjna z perspektywy możliwości rotacyjnych, jednak nie zapewnia odpowiedniej elastyczności translacyjnej, co jest kluczowe w kontekście przestrzeni cylindrycznej. Brak translacji ogranicza zdolność robota do precyzyjnego ustawienia się w różnych pozycjach wewnątrz tej przestrzeni, co może prowadzić do problemów z dostępem do konkretnych punktów montażowych. Natomiast TTR, która składa się z translacji w dwóch osiach i rotacji, również nie zaspokaja wymagań, ponieważ nie zapewnia wystarczającej rotacyjnej kontroli nad efektem, co jest niezbędne podczas pracy w wąskich, cylindrycznych przestrzeniach. Kinematyka TTT, mimo że oferuje trzy translacyjne stopnie swobody, nie zapewnia rotacji, co ogranicza zdolność do dostosowania się do zmieniających się orientacji elementów w przestrzeni. Wybierając niewłaściwą kinematykę, można napotkać poważne problemy z precyzją i elastycznością operacyjną robota, co jest niezgodne z najlepszymi praktykami inżynierii robotycznej, która kładzie nacisk na dostosowanie rozwiązania do specyfiki zadań i przestrzeni roboczej.

Niepoprawna odpowiedź. Wybór innego symbolu do przedstawienia linii trójfazowej z przewodem PEN może prowadzić do poważnych nieporozumień w zakresie projektowania i realizacji instalacji elektrycznych. Każdy symbol na schemacie elektrycznym ma swoje określone znaczenie, a jego niewłaściwe zrozumienie może skutkować błędami w instalacji. Na przykład, symbol z jedną poziomą linią mógłby sugerować jednofazowy układ, co jest całkowicie nieadekwatne, gdyż linia trójfazowa wymaga trzech oddzielnych faz. Użycie symbolu, który nie uwzględnia dodatkowej pionowej linii dla przewodu PEN, może z kolei doprowadzić do zignorowania kwestii bezpieczeństwa związanych z ochroną przed porażeniem elektrycznym. Warto również zwrócić uwagę, że niektóre błędne symbole mogą być mylone z tymi stosowanymi w innych kontekstach, co dodatkowo komplikuje sytuację. Właściwe oznaczenie przewodów jest zgodne z aktualnymi normami i dobrymi praktykami branżowymi, które kładą nacisk na precyzyjne i jednoznaczne przedstawienie układów elektrycznych. W przeciwnym razie, istnieje ryzyko nieprawidłowego wykonania instalacji, co może prowadzić do awarii, a nawet zagrożenia dla życia użytkowników. Dlatego tak ważne jest, aby nauczyć się dokładnie rozpoznawać i stosować odpowiednie symbole w projektach elektrycznych.

Niepoprawna odpowiedź. Wybór modułów funkcyjnych TOF, TON oraz NOP w kontekście zliczania kul może prowadzić do nieporozumień, ponieważ każdy z tych modułów pełni zupełnie inną rolę niż CTU. Moduł TOF, czyli timer wyłączający po opóźnieniu, jest używany do ustawiania czasu, po którym następuje wyłączenie sygnału. Zastosowanie TOF w procesie pakowania kul mogłoby spowodować, że system skoncentrowałby się na czasie, a nie na zliczaniu, co jest kluczowym aspektem tego procesu. Z kolei TON, czyli timer włączający po opóźnieniu, działa na podobnej zasadzie, ale jego rolą jest kontrola czasu działania sygnału włączającego. Użycie TON w kontekście zliczania kul może prowadzić do opóźnień w procesie, co nie jest pożądane w automatyce, gdzie czas reakcji jest kluczowy. Z kolei NOP, czyli brak operacji, nie wnosi nic do procesu, co czyni go zupełnie nieodpowiednim wyborem. Wydaje się, że w przypadku tych błędnych odpowiedzi doszło do błędnego rozumienia funkcji poszczególnych modułów oraz ich zastosowania w konkretnym kontekście. Kluczowe jest zrozumienie, że w automatyce każdy moduł pełni określoną funkcję, a dobór odpowiednich narzędzi do realizacji zadań jest niezbędny do osiągnięcia wysokiej efektywności i precyzji w procesach produkcyjnych.

Niepoprawna odpowiedź. Wybór innych środków ochrony niż okulary ochronne może prowadzić do poważnych konsekwencji zdrowotnych, zwłaszcza w kontekście pracy z prasą pneumatyczną. Obuwie izolowane, choć jest ważnym elementem ochrony przed porażeniem elektrycznym, nie chroni oczu przed odpryskami i innymi zagrożeniami mechanicznymi, które mogą wystąpić podczas uruchamiania prasy. Hełm ochronny pełni kluczową funkcję w ochronie głowy przed uderzeniami, ale nie chroni wzroku, co czyni go niewłaściwym wyborem w tej konkretnej sytuacji. Z kolei szelki bezpieczeństwa, które są istotne w kontekście pracy na wysokości, nie mają zastosowania w przypadku zagrożeń związanych z pracą przy maszynach takich jak prasa pneumatyczna. Niezrozumienie specyficznych zagrożeń związanych z danym procesem technologicznym prowadzi często do błędnych wyborów w zakresie ochrony osobistej. Kluczowym błędem myślowym jest zakładanie, że wszystkie środki ochrony osobistej są równorzędne i mogą być używane zamiennie. Każde środowisko pracy ma swoje unikalne wymagania dotyczące ochrony, które należy uwzględnić, aby zapewnić bezpieczeństwo. Dlatego tak ważne jest, aby pracownicy byli świadomi specyficznych zagrożeń i odpowiednich środków ochrony, a także aktualizowali swoją wiedzę na temat norm i najlepszych praktyk w zakresie BHP.

Niepoprawna odpowiedź. Wybór innej linii niż cienka ciągła zygzakowa może prowadzić do poważnych nieporozumień w interpretacji rysunków technicznych. Gruba kreskowa linia jest często używana do oznaczania krawędzi widocznych obiektów i nie nadaje się do przedstawiania urwań lub przerwań, ponieważ sugeruje pełną widoczność, co jest sprzeczne z zamysłem. Gruba punktowa linia służy do wskazywania detali lub charakterystycznych punktów, ale również nie odzwierciedla idei przerwania przedmiotu. Cienka z długą kreską i kropką linia, z kolei, jest stosowana do oznaczania linii wymiarowych lub innych detali pomocniczych, które nie mają nic wspólnego z urwaniem. Wybór niewłaściwej linii może prowadzić do błędnych interpretacji, co w praktyce inżynieryjnej może skutkować poważnymi błędami konstrukcyjnymi. Kluczowe jest zrozumienie, że różne typy linii mają swoje specyficzne zastosowania, a ich niewłaściwe użycie odbiega od dobrych praktyk branżowych. Dlatego ważne jest przestrzeganie ustalonych norm i standardów, aby zapewnić dokładność i czytelność dokumentacji technicznej.

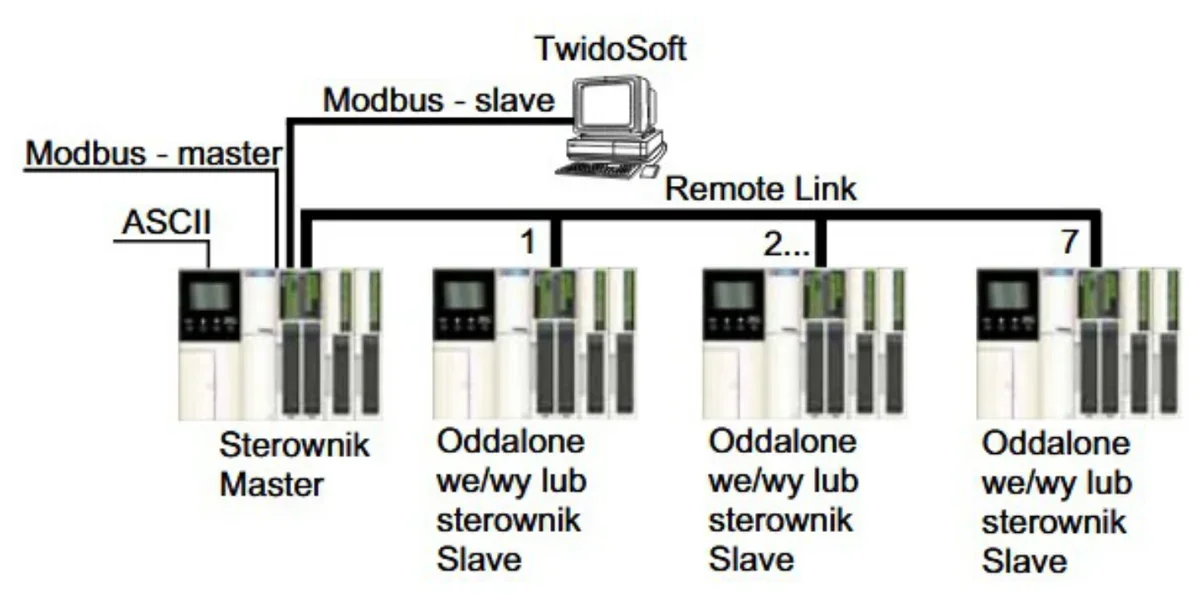

Niepoprawna odpowiedź. Wybór błędnych protokołów komunikacyjnych, takich jak Modbus (zarówno w wersji master, jak i slave) oraz ASCII, jest częstym zjawiskiem wynikającym z niezrozumienia ich właściwości i zastosowań. Modbus, jako protokół komunikacyjny, jest szeroko stosowany w automatyce, ale jego architektura i zasady działania są dostosowane do określonych scenariuszy. Protokół Modbus master jest dedykowany do zarządzania i inicjowania komunikacji z urządzeniami slave, jednak nie jest on odpowiedni do bezpośredniej wymiany danych w kontekście zdalnej komunikacji z wieloma sterownikami slave, co ogranicza jego zastosowanie w złożonych systemach. Z drugiej strony, Modbus slave służy jedynie do odbierania żądań od mastera, a nie do aktywnej wymiany danych. Protokół ASCII, choć użyteczny w kontekście prostych przesyłek danych tekstowych, nie nadaje się do aplikacji wymagających wysokiej wydajności i niezawodności, które są kluczowe w przemysłowych systemach sterujących. Typowe błędy myślowe, które prowadzą do tych niepoprawnych wyborów, obejmują brak zrozumienia kontekstów zastosowania tych protokołów oraz ich ograniczeń w porównaniu do bardziej zaawansowanych rozwiązań, takich jak Remote Link. Prawidłowe wybory w architekturze komunikacyjnej powinny opierać się na analizie wymagań systemowych, a także na znajomości możliwości poszczególnych protokołów.

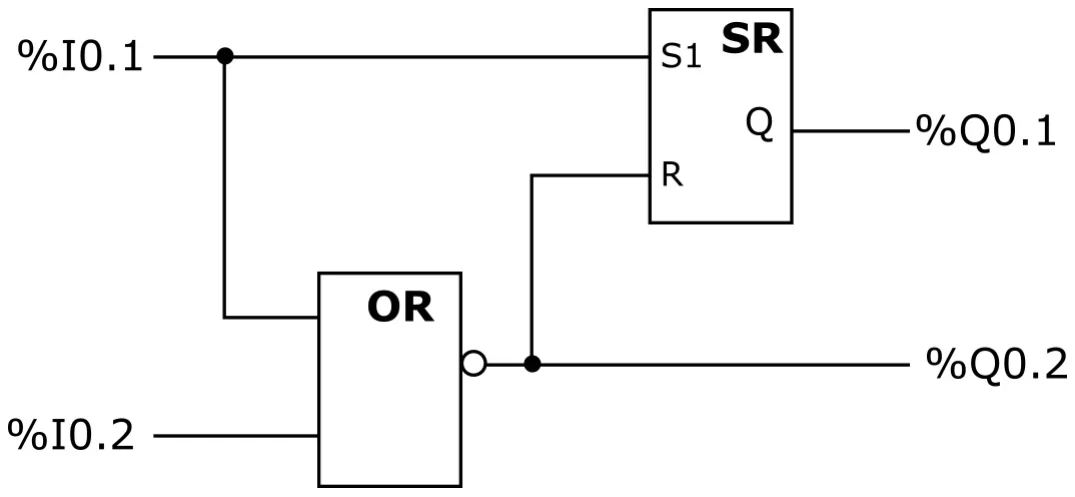

Niepoprawna odpowiedź. Analizując stany '%Q0.1=0 i %Q0.2=1' oraz '%Q0.1=1 i %Q0.2=0', można zauważyć, że oba te stany są teoretycznie możliwe do uzyskania. Stan '%Q0.1=0 i %Q0.2=1' może wystąpić, gdy bramka OR aktywuje wyjście %Q0.2 z powodu stanu wysokiego na wejściu %I0.2, podczas gdy %I0.1 pozostaje w stanie niskim. To wskazuje na błąd w myśleniu, które prowadzi do wnioskowania, że obydwa wyjścia muszą być jednocześnie wysokie, co nie jest prawdą. Z kolei stan '%Q0.1=1 i %Q0.2=0' może być uzyskany, jeśli stan wyjścia %Q0.2 jest kontrolowany odmiennie, na przykład przez wyłączenie aktywacji bramki OR przy stanie niskim na %I0.2. Tego typu błędy zazwyczaj wynikają z niepełnego zrozumienia działania bramek logicznych i ich interakcji. Kluczowe w takim przypadku jest zrozumienie, że w logicznych układach nie zawsze każde wyjście musi zależeć od wszystkich wejść w danej konfiguracji, a logika OR umożliwia wiele kombinacji stanów. Dlatego przy analizowaniu stanów wyjść, warto skupić się na pełnym zrozumieniu logiki bramek oraz ich możliwych konfiguracji, aby unikać błędnych wniosków.

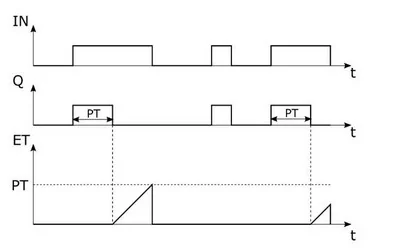

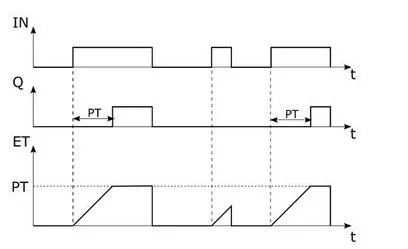

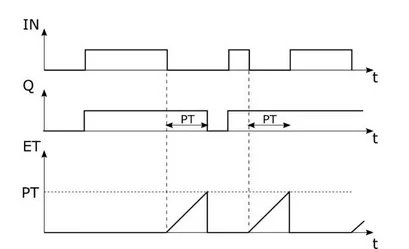

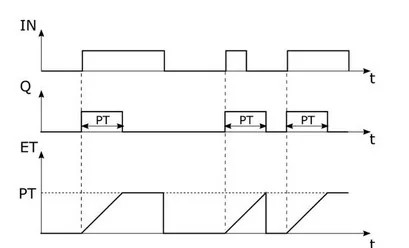

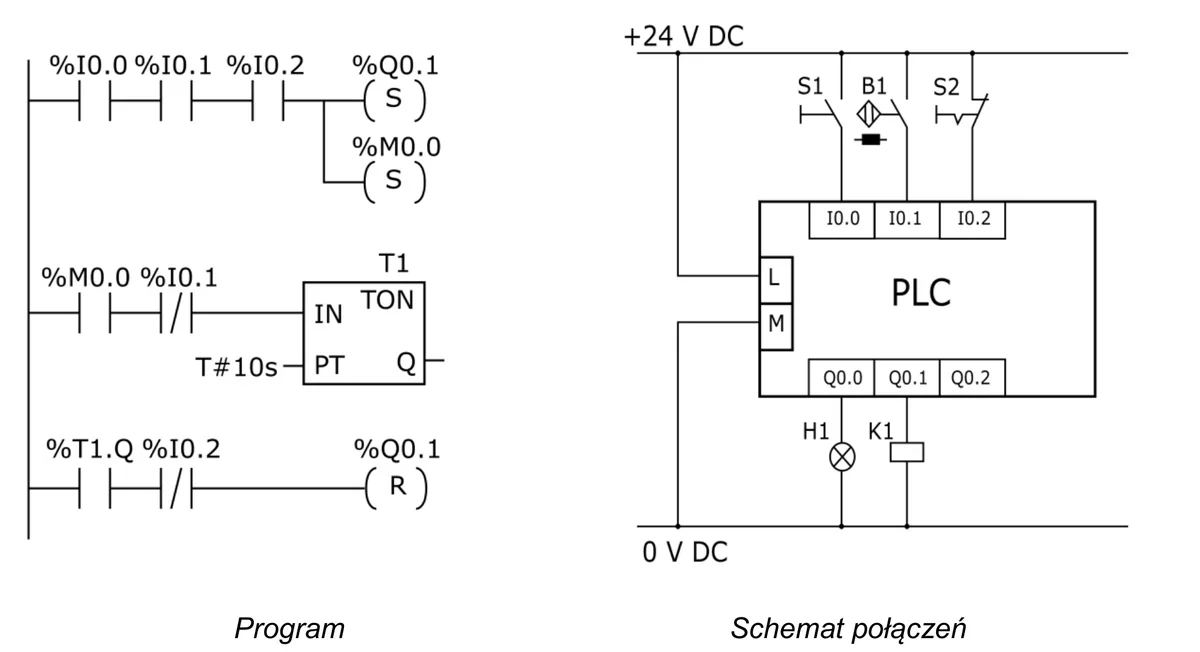

Niepoprawna odpowiedź. Wybór innej odpowiedzi może wynikać z nieporozumienia dotyczącego działania bloku czasowego TON. Często mylone są funkcje, które różnią się od opóźnionego załączenia. Na przykład, diagramy mogą przedstawiać różne typy logiki czasowej, takie jak blok TOF (Time OFF Delay), który działa odwrotnie - wyłącza sygnał po upływie określonego czasu od wyłączenia sygnału wejściowego. Takie błędne rozumienie prowadzi do nieprawidłowej interpretacji działania systemu. Inne odpowiedzi mogą wskazywać na natychmiastowe zespolenie sygnałów, co nie jest zgodne z definicją bloku TON. W rzeczywistości, w przypadku bloku TON, ważne jest, aby zrozumieć, że sygnał wyjściowy nie jest aktywowany od razu, lecz po upływie zdefiniowanego czasu, co eliminuje ryzyko niewłaściwej reakcji systemu. Podobne pomyłki pojawiają się, gdy nie dostrzegamy różnicy między sygnałami wyjściowymi a wejściowymi, a także ich czasami aktywacji, co jest kluczowe dla programowania w PLC. Zrozumienie tych różnic jest niezbędne do skutecznego projektowania i wdrażania systemów automatyzacji oraz zapewnienia ich niezawodności. W praktyce, znajomość działania bloku TON oraz jego zastosowania w automatyce może znacznie poprawić efektywność procesów produkcyjnych.
