Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 12 maja 2026 01:49
Data zakończenia: 12 maja 2026 02:04

Egzamin niezdany

Wynik: 19/40 punktów (47,5%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Elementy i podzespoły elektroniczne, które są uszkodzone lub zużyte, powinny być

A. przekazane do odpowiednich firm w celu ich utylizacji

B. przechowywane z zamiarem ich przyszłego wykorzystania

C. wyrzucone do najbliższego pojemnika na odpady

D. oddane do najbliższego punktu skupu złomu

Przekazywanie uszkodzonych lub zużytych elementów oraz podzespołów elektronicznych do odpowiednich firm zajmujących się utylizacją jest kluczowym działaniem w kontekście ochrony środowiska i zgodności z przepisami prawa. Takie firmy są wyspecjalizowane w odpowiednim przetwarzaniu odpadów elektronicznych, co pozwala na odzysk surowców wtórnych oraz minimalizowanie negatywnego wpływu na środowisko. Przykładowo, w procesie utylizacji urządzeń elektronicznych, takich jak telewizory czy komputery, przeprowadza się demontaż, segregację oraz recykling materiałów, dzięki czemu metale, szkło czy tworzywa sztuczne mogą być ponownie wykorzystane w produkcji nowych wyrobów. Dodatkowo, przekazywanie odpadów do wyspecjalizowanych firm pozwala na właściwe zarządzanie substancjami niebezpiecznymi, takimi jak rtęć czy ołów, co jest zgodne z dyrektywami Unii Europejskiej, takimi jak RoHS czy WEEE. W związku z tym, odpowiedzialne postępowanie z odpadami elektronicznymi jest nie tylko kwestią etyczną, ale także prawną, a jego znajomość jest niezbędna w dzisiejszym zglobalizowanym świecie.

Pytanie 2

Poniżej przedstawiona jest funkcja logiczna opisująca układ przełączający. Dla której kombinacji sygnałów a, b, c wartość tej funkcji będzie wynosiła "1"?

\( F(abc) = a \cdot \overline{b} + c \)
	a	b	c
A.	0	1	1
B.	0	1	0
C.	1	1	0
D.	1	0	1

A. A.

B. B.

C. C.

D. D.

Wybór innej opcji jako odpowiedzi na to pytanie może wynikać z niepoprawnego zrozumienia zasad działania funkcji logicznych oraz ich zastosowania w praktycznych sytuacjach. Funkcje te opierają się na podstawowych zasadach algebraicznych, gdzie każda zmienna (sygnał) może przyjąć wartość "0" lub "1", a ich kombinacje determinują końcowy wynik. Często zdarza się, że błędne odpowiedzi są efektem mylenia sygnałów negowanych z ich rzeczywistymi wartościami. Na przykład, niektóre opcje mogły zostać wybrane, ponieważ zawierały wartości "1" dla sygnałów, które w danej funkcji wymagają wartości "0". Taki błąd logiczny może wynikać z typowych nieporozumień dotyczących negacji sygnałów, co prowadzi do fałszywych wniosków. Ważne jest, aby zwracać uwagę na każdy element funkcji przy ustalaniu, które wartości spełniają wymagania. Ponadto, w praktyce inżynierskiej, znajomość operacji logicznych i umiejętność ich stosowania jest kluczowa w projektowaniu systemów, które muszą działać zgodnie z określonymi zasadami. Używanie diagramów prawdy oraz metod analizy może znacząco zwiększyć skuteczność w zrozumieniu i zastosowaniu tych koncepcji w praktyce. Dlatego też zrozumienie i poprawne zastosowanie zasad logiki cyfrowej jest fundamentem dla efektywnego projektowania układów elektronicznych.

Pytanie 3

Jakie napięcie wskaże woltomierz po podłączeniu go do obwodu w miejscach wskazanych przez strzałki?

A. 20 V

B. 10 V

C. 15 V

D. 5 V

Odpowiedź 10 V jest poprawna, ponieważ woltomierz mierzy napięcie na rezystorze R2, które można obliczyć na podstawie prawa Ohma. Zgodnie z tym prawem, napięcie (V) równa się iloczynowi prądu (I) płynącego przez rezystor oraz wartości oporu (R). W opisanym przypadku, gdy prąd wynosi 2 A, a opór R2 to 5 Ω, możemy obliczyć napięcie: V = I * R = 2 A * 5 Ω = 10 V. Takie obliczenia są kluczowe w inżynierii elektrycznej i są szeroko stosowane w praktyce, zwłaszcza podczas projektowania obwodów elektronicznych. Zrozumienie, jak obliczać napięcie, jest niezbędne dla prawidłowego działania urządzeń elektrycznych oraz dla zapewnienia ich bezpieczeństwa. Warto również zaznaczyć, że umiejętność dokonywania takich pomiarów jest podstawą analizy obwodów i jest częścią standardów inżynieryjnych, które wymagają dokładności w pomiarach elektrycznych.

Pytanie 4

Schemat funkcjonalny odbiornika telewizyjnego przedstawiono na rysunku

A. B.

B. D.

C. A.

D. C.

Odpowiedź B jest poprawna, ponieważ prawidłowo ilustruje kolejność działania bloków funkcjonalnych w odbiorniku telewizyjnym. Zaczynając od anteny, która odbiera sygnał telewizyjny, następnie sygnał trafia do głowicy w.cz., gdzie zachodzi demodulacja, co jest kluczowe dla uzyskania sygnału pośredniej częstotliwości (p.cz.). Tor p.cz. ma za zadanie wyodrębnienie użytecznych informacji z sygnału, co jest niezbędne do dalszego przetwarzania. Po przetworzeniu tego sygnału, układ syntezy obrazu i dźwięku generuje finalny sygnał wideo i audio, które następnie są wyświetlane na ekranie i odtwarzane przez głośnik. Taka analiza i zrozumienie bloków funkcjonalnych są podstawą dla inżynierów elektroniki i projektantów systemów audio-wideo, a znajomość ich działania jest niezbędna, aby móc efektywnie diagnozować i rozwiązywać problemy z odbiornikami telewizyjnymi oraz projektować nowe modele zgodnie z obowiązującymi standardami branżowymi.

Pytanie 5

Jakie dodatkowe środki ochrony przeciwporażeniowej nie są wymagane podczas serwisowania urządzeń elektronicznych?

A. Wyłączniki różnicowoprądowe

B. Zerowanie ochronne

C. Ekranowanie elektromagnetyczne

D. Uziemienie ochronne

Ekranowanie elektromagnetyczne jest techniką stosowaną w celu ograniczenia wpływu pola elektromagnetycznego na urządzenia elektroniczne, jednak nie jest uznawane za środek ochrony przeciwporażeniowej, co czyni tę odpowiedź poprawną. W kontekście serwisowania urządzeń elektronicznych, kluczowymi środkami ochrony są uziemienie ochronne, wyłączniki różnicowoprądowe oraz zerowanie ochronne, które mają na celu ochronę przed porażeniem prądem elektrycznym. Uziemienie ochronne zapewnia bezpieczne odprowadzenie prądu do ziemi w przypadku uszkodzenia izolacji, co jest istotne w przypadku pracy z urządzeniami pod napięciem. Wyłączniki różnicowoprądowe wykrywają różnicę w prądzie między przewodami fazowym a neutralnym, co pozwala na szybkie odcięcie zasilania w przypadku wystąpienia nieprawidłowości. Zerowanie ochronne polega na podłączeniu obudowy urządzenia do uziemienia, co zwiększa bezpieczeństwo użytkowników. Ekranowanie elektromagnetyczne, mimo że jest ważne w kontekście minimalizacji zakłóceń w sygnałach, nie jest niezbędne dla ochrony przed porażeniem.

Pytanie 6

Jaka wartość w systemie szesnastkowym odpowiada binarnej liczbie 01101101?

A. BC

B. 6D

C. C6

D. 7B

Odpowiedzi 1, 3 i 4 są błędne, ponieważ nie odzwierciedlają one poprawnej konwersji liczby binarnej 01101101 do systemu szesnastkowego. Odpowiedź BC (pierwsza z błędnych) wynika z nieprawidłowego przeliczenia grup bitów. W systemie szesnastkowym każda cyfra reprezentuje cztery bity. Gdybyśmy spróbowali zinterpretować 01101101 jako dwa osobne bajty, moglibyśmy pomylić się, przyjmując, że 0110 odpowiada 4, a 1101 to D, co prowadzi do zrozumienia 4D, a nie 6D. Podobnie, w przypadku odpowiedzi 7B, typowym błędem myślowym jest niezrozumienie, iż liczba 01101101 nie może być podzielona na 0111 i 1011, gdyż to prowadzi do błędnych wartości. Odpowiedź C6 również jest wynikiem niewłaściwego podziału na bity. Kluczowym aspektem jest zrozumienie, że zarówno systemy binarne, jak i szesnastkowe są systemami pozycyjnymi, które wymagają precyzyjnego podejścia do konwersji. W praktyce, podczas programowania, stosowanie narzędzi do konwersji oraz znajomość algorytmów konwersji między systemami liczbowymi są nieocenione, aby uniknąć takich pomyłek w obliczeniach.

Pytanie 7

Co należy zrobić jako pierwsze, gdy u pacjenta występuje zatrzymanie akcji serca oraz brak oddechu?

A. sprawdzić drożność dróg oddechowych

B. podać leki

C. umożliwić położenie na boku

D. wykonać sztuczne oddychanie oraz masaż serca

W sytuacji zatrzymania akcji serca oraz braku oddechu najważniejsze jest, aby w pierwszej kolejności sprawdzić drożność dróg oddechowych. Bez zapewnienia drożności dróg oddechowych, nie będzie możliwe skuteczne przeprowadzenie wentylacji ani masażu serca, ponieważ niewłaściwie ukierunkowane powietrze nie dotrze do płuc. W praktyce, podczas udzielania pierwszej pomocy, należy niezwłocznie unikać wszelkich przeszkód, które mogą blokować drogi oddechowe, takich jak język, wymioty czy inne ciała obce. W standardach resuscytacji, takich jak wytyczne American Heart Association (AHA), kluczowym krokiem jest ocena i otwarcie dróg oddechowych, co powinno być zrealizowane poprzez zastosowanie manewru uniesienia podbródka lub przechylenia głowy do tyłu. Przykładem zastosowania tej zasady jest sytuacja, w której ratownik wykonuje te czynności przed przystąpieniem do udzielania sztucznego oddychania, co może znacząco zwiększyć szanse na przeżycie osoby poszkodowanej.

Pytanie 8

Jednostką rezystywności jest

A. \( V \cdot A \cdot \Omega \)

B. \( \frac{V \cdot A}{m} \)

C. \( V \cdot A \cdot m \)

D. \( \Omega \cdot m \)

W tym zadaniu kluczowe jest odróżnienie pojęcia rezystancji od rezystywności i poprawne prześledzenie jednostek w podstawowym wzorze. Rezystywność ρ to cecha materiału, a nie konkretnego elementu. Łączy się ona z rezystancją R za pomocą relacji R = ρ · l / S, gdzie l to długość przewodnika, a S – pole przekroju. Rezystancja ma jednostkę omów, długość – metry, a pole przekroju – metry kwadratowe. Jeśli z tego wzoru wyznaczymy ρ, dostajemy ρ = R · S / l, czyli jednostkę Ω · m² / m, co upraszcza się do Ω·m. Stąd właśnie bierze się poprawna jednostka rezystywności. Błędne odpowiedzi zwykle wynikają z mieszania wielkości elektrycznych albo z automatycznego dokładania amperów i woltów do wszystkiego, co kojarzy się z prądem. Wyrażenia typu V·A·Ω czy V·A/m sugerują mylenie rezystywności z mocą (V·A) albo z jakąś „gęstością” mocy czy prądu. Tymczasem moc czynna to P = U·I i ma jednostkę W, a nie ma tu żadnego bezpośredniego związku z parametrem materiałowym ρ. Dodatkowo jednostka V·A·m nie ma sensu fizycznego w kontekście rezystywności, bo w ogóle nie pojawia się w standardowych zależnościach opisujących przewodniki. Typowym błędem na tym etapie nauki jest też mylenie rezystywności z rezystancją właściwą na metr przewodu, co czasem intuicyjnie zapisuje się jako Ω/m. Taki zapis może pojawiać się w praktyce dla „rezystancji liniowej” konkretnego kabla, ale to już inna wielkość niż ρ, która zależy od konkretnego przekroju przewodu. W normach materiałowych i katalogach producentów metali oraz kabli jednostką rezystywności zawsze jest Ω·m (ewentualnie z przedrostkami: mΩ·m, μΩ·m). Dla elektronika i elektryka dobrą praktyką jest zawsze zaczynać od wzoru R = ρ · l / S i sprawdzić jednostki krok po kroku – wtedy łatwo zauważyć, że jedyna sensowna kombinacja to właśnie om razy metr.

Pytanie 9

Jaką bramkę należy zastosować w bloku X, żeby na wyjściu układu była jedynka logiczna?

A. OR

B. NAND

C. AND

D. EXOR

Jak wybierzesz bramkę AND, to możesz się pomylić, myśląc, że ona da ci 1 na wyjściu, a to nie tak. Bramkę AND wyjście ma 1 tylko wtedy, gdy wszystkie wejścia są 1. W sytuacji z pytania, kiedy bramka NOT daje 0 do AND, wynik też wyjdzie 0. Podobnie, bramka OR nie spełni oczekiwań, bo potrzebuje przynajmniej jednego wejścia równego 1, a negowany sygnał to wyklucza. A bramka EXOR? Też nie, bo zwraca 1 tylko wtedy, gdy jedno wejście jest inne niż drugie, co też w tym przypadku nie daje pożądanego wyniku. W projektowaniu układów cyfrowych ważne jest, żeby ogarnąć, jak działają bramki logiczne i jak je dobrze zastosować. Często można się pomylić w myśleniu o ich działaniu, co łatwo prowadzi do błędów w projektach, a potem mamy kłopoty z układami. Fajnie jest także zawsze testować to, co stworzyliśmy, zanim wprowadzimy to do realnych zastosowań.

Pytanie 10

Osoba doznała poparzenia dłoni substancją żrącą. Udzielając pierwszej pomocy poszkodowanemu, należy jak najszybciej

A. nałożyć maść.

B. nałożyć krem.

C. obmyć strumieniem zimnej wody.

D. oczyścić jałową gazą.

Spłukanie oparzonej dłoni strumieniem zimnej wody jest kluczowym krokiem w udzielaniu pierwszej pomocy osobom, które doznały oparzenia substancją żrącą. Ten proces powinien trwać co najmniej 10-20 minut, co pozwala na usunięcie substancji chemicznej z powierzchni skóry oraz schłodzenie tkanek, co w efekcie ogranicza rozprzestrzenianie się uszkodzeń. Zimna woda działa także jako środek chłodzący, co zmniejsza ból i zapobiega dalszym uszkodzeniom skóry. Ważne jest, aby nie stosować lodu bezpośrednio na oparzenie, ponieważ może to prowadzić do dodatkowych uszkodzeń skóry. Ponadto, pierwsza pomoc w przypadku oparzeń chemicznych powinna być zgodna z wytycznymi lokalnych instytucji zdrowotnych oraz międzynarodowych standardów, takich jak wytyczne Światowej Organizacji Zdrowia. W przypadku oparzeń chemicznych, należy również niezwłocznie skontaktować się z profesjonalną pomocą medyczną, zwłaszcza w przypadku dużych powierzchni uszkodzenia lub specyficznych substancji chemicznych, aby zminimalizować ryzyko poważnych komplikacji zdrowotnych."

Pytanie 11

Jakie elementy elektroniczne przedstawiono na rysunku?

A. Term i story.

B. Tyrystory.

C. Termoelementy.

D. Tensometry.

Wybór odpowiedzi, która nie dotyczy tensometrów, pokazuje, że mogłeś coś pomylić. Termoelementy, na przykład, służą do mierzenia temperatury i działają na zasadzie zjawiska termoelektrycznego. Są istotne w przemyśle, gdzie precyzyjny pomiar temperatury ma duże znaczenie. Żadne z odpowiedzi, które zaznaczyłeś, nie odnoszą się do funkcji tensometrów, więc mogłeś wyciągnąć błędne wnioski. Termin 'term i story' nie ma sensu w tym kontekście i może wskazywać na nieporozumienie w terminologii. Tyrystory z kolei to elementy półprzewodnikowe, które stosuje się do kontrolowania prądów w elektronice, jak regulacja mocy. Ważne jest, żeby znać różnice między tymi urządzeniami i zrozumieć ich zastosowania, bo to kluczowe w inżynierii elektronicznej. Błędy, które popełniają niektórzy, wynikają często z pomylenia tych elementów z tensometrami, co może być efektem braku wiedzy na ich temat.

Pytanie 12

Który amperomierz powinien być użyty do zmierzenia natężenia prądu 0,5 A przepływającego przez czujnik o rezystancji wyjściowej w przybliżeniu 100 Ω, aby pomiar był jak najbardziej precyzyjny?

A. Analogowy na zakresie I = 10 A i RWE = 50 Ω

B. Analogowy na zakresie I = 1 A i RWE = 50 Ω

C. Cyfrowy na zakresie I = 1 A i RWE = 5 Ω

D. Cyfrowy na zakresie I = 10 A i RWE = 5 Ω

Wybór cyfrowego amperomierza na zakresie 1 A z wewnętrznym oporem 5 Ω to naprawdę dobry ruch, jeśli chodzi o pomiar natężenia prądu 0,5 A. Osobiście uważam, że cyfrowe amperomierze są znacznie lepsze niż analogowe, bo dają bardziej rzetelne wyniki i mniejsze błędy pomiarowe. Gdy mierzysz 0,5 A, użycie zakresu 1 A to strzał w dziesiątkę – na pewno dostaniesz bardziej dokładne odczyty niż z większym zakresem. Niski opór wewnętrzny, czyli te 5 Ω, jest ważne, bo dzięki temu amperomierz nie wpływa za bardzo na mierzony obwód. To ma znaczenie, gdy masz czujnik o rezystancji 100 Ω, bo wtedy każdy mały wpływ mógłby zniekształcić wyniki. Jak dla mnie, to kluczowe w pomiarach, zwłaszcza w sytuacjach, gdzie liczą się drobne zmiany, jak w czujnikach temperatury czy ciśnienia. Z tego, co pamiętam, standardy jak IEC 61010 mówią, że warto wybierać dobre narzędzia pomiarowe, żeby minimalizować błędy i zapewnić bezpieczeństwo.

Pytanie 13

Urządzenie przedstawione na zdjęciu to

A. tuner.

B. modem.

C. modulator.

D. multiswitch.

Urządzenie przedstawione na zdjęciu to multiswitch, co potwierdza jego oznaczenie 'Multiswitch MP-0504L'. Multiswitch jest kluczowym elementem w systemach telewizyjnych, szczególnie w architekturze satelitarnej. Jego podstawową funkcją jest dystrybucja sygnałów z różnych źródeł, takich jak satelity oraz anteny naziemne, do wielu odbiorników telewizyjnych. W praktyce oznacza to, że z jednego źródła sygnału możemy obsługiwać kilka telewizorów w różnych pomieszczeniach jednocześnie, co jest nieocenione w domach wielorodzinnych lub w biurach. Multiswitch umożliwia również podłączenie zarówno sygnałów DVB-S, jak i DVB-T, co zwiększa elastyczność całego systemu. Ważnym aspektem jest również odpowiednie dobranie multiswitcha do liczby odbiorników oraz jakości sygnału, co wpływa na stabilność i jakość obrazu. Warto zaznaczyć, że dobierając multiswitch, musimy kierować się standardami jakości, takimi jak normy EN 50083, które definiują parametry jakościowe dla urządzeń telekomunikacyjnych.

Pytanie 14

Na zdjęciu przedstawiona jest antena

A. szczelinowa.

B. panelowa.

C. paraboliczna.

D. offsetowa.

Podczas analizowania różnych typów anten, istotne jest zrozumienie ich konstrukcji oraz przeznaczenia. Odpowiedzi offsetowa, szczelinowa i paraboliczna, mimo że są to typy anten, nie odzwierciedlają prawidłowego opisu swoistej cechy anteny panelowej. Antena offsetowa, na przykład, ma charakterystyczny kształt i jest zazwyczaj stosowana w systemach satelitarnych, gdzie sygnał jest kierowany pod kątem, co różni się od prostokątnej konstrukcji anten panelowych. Antena paraboliczna, z kolei, charakteryzuje się zaokrągloną powierzchnią, co pozwala na skoncentrowanie sygnału w jednym punkcie, idealnym do komunikacji na dużą odległość, ale nie pasuje do kształtu przedstawionego obiektu. Antena szczelinowa jest używana w specyficznych aplikacjach, takich jak radary czy systemy pomiarowe, i również nie odpowiada cechom anteny panelowej. Typowe błędy myślowe przy wyborze odpowiedzi mogą wynikać z powierzchownego zrozumienia konstrukcji anten oraz braku zrozumienia, jak ich geometria wpływa na zastosowanie i wydajność. Ważne jest, aby nie tylko znać różnice między tymi typami anten, ale także umieć je stosować w odpowiednich kontekstach, co jest kluczowe w dziedzinie telekomunikacji i inżynierii sygnałów.

Pytanie 15

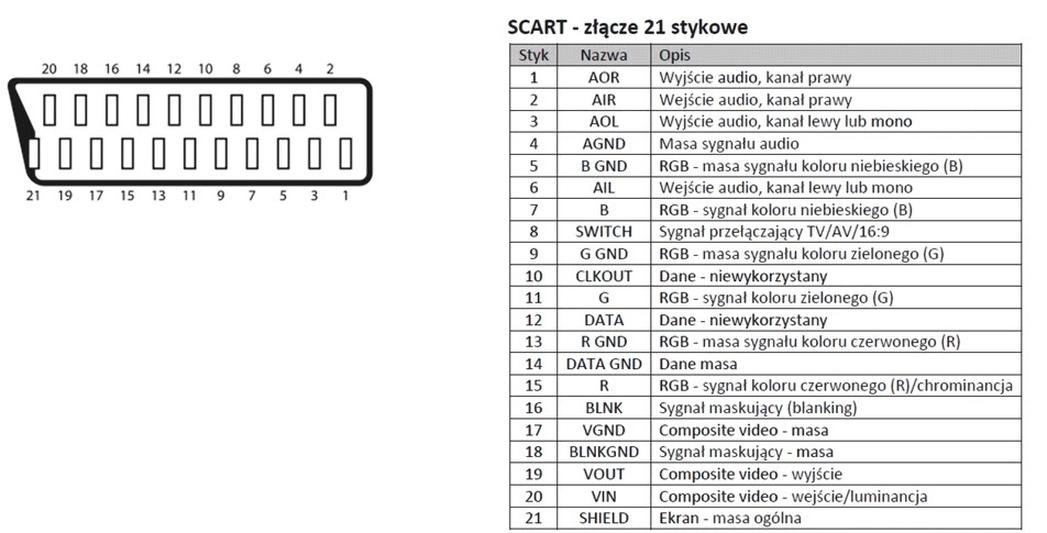

Poniżej przedstawiono fragment dokumentacji technicznej gniazda SCART. Z jakiego styku należy pobrać sygnał video dla monitora zewnętrznego?

A. 19 - sygnał; 17 - masa.

B. 3 - sygnał; 4 - masa.

C. 20 - sygnał; 17 - masa.

D. 6 - sygnał; 4 - masa.

Analizując pozostałe odpowiedzi, można zauważyć, że każda z nich wskazuje na niewłaściwe styki jako źródło sygnału wideo. Odpowiedzi opierające się na styku 20, 3 czy 6 w gniazdach SCART są mylące, ponieważ nie odpowiadają one za przesyłanie sygnału wideo do monitora. Styk 20 jest przeznaczony do sygnałów RGB, co oznacza, że jest używany w innych zastosowaniach, takich jak połączenie z telewizorami lub projektorami obsługującymi wyższe rozdzielczości, ale nie do standardowego sygnału wideo dla monitorów zewnętrznych. Z kolei styki 3 i 6 nie są w ogóle przypisane do sygnałów wideo w standardzie SCART. Często błędne odpowiedzi wynikają z nieporozumienia dotyczącego funkcji poszczególnych styków w gnieździe. Nowi użytkownicy mogą mylić oznaczenia styków z ich funkcjonalnością, co prowadzi do nieprawidłowych wniosków. Zrozumienie specyfikacji gniazda SCART oraz jego zastosowań w praktyce jest kluczowe dla uniknięcia takich pomyłek. Ważne jest, aby zawsze konsultować się z dokumentacją techniczną, aby prawidłowo zidentyfikować funkcje poszczególnych styków, co jest niezbędne przy projektowaniu systemów audio-wideo.

Pytanie 16

Nieprawidłowa impedancja falowa kabla koncentrycznego wskazuje na uszkodzenie

A. żyły.

B. izolacji wewnętrznej.

C. ekranu.

D. izolacji zewnętrznej.

Wybór odpowiedzi dotyczącej ekranu kabla koncentrycznego jako źródła problemów z impedancją falową może wynikać z błędnego zrozumienia funkcji poszczególnych elementów konstrukcyjnych kabla. Ekran pełni rolę ochronną, zabezpieczając przed zakłóceniami elektromagnetycznymi, jednak jego uszkodzenie rzadziej skutkuje bezpośrednią zmianą impedancji falowej. Przypadek uszkodzenia ekranu mógłby prowadzić do problemów z ekranowaniem, co w konsekwencji może wpłynąć na jakość sygnału, ale nie ma to bezpośredniego wpływu na impedancję falową. Wybór odpowiedzi dotyczącej uszkodzenia izolacji zewnętrznej również jest mylny, ponieważ ta warstwa ma głównie na celu ochronę kabla przed uszkodzeniami mechanicznymi i warunkami atmosferycznymi, a nie bezpośrednio wpływa na parametry elektryczne. Z kolei uszkodzenie żyły kabla, czyli przewodnika, również nie jest bezpośrednim powodem zmian w impedancji, chociaż mogłoby spowodować przerwy w sygnale. W związku z tym, wybierając te odpowiedzi, można popaść w pułapkę myślową, koncentrując się na zewnętrznych aspektach konstrukcji kabla, zamiast na kluczowej roli izolacji wewnętrznej, która jest odpowiedzialna za stabilność parametrów elektrycznych i jakości sygnału. W praktyce, prawidłowa ocena stanu kabla koncentrycznego wymaga znajomości ogólnych zasad jego działania, a także umiejętności diagnozowania specyficznych uszkodzeń i ich wpływu na funkcjonalność systemów komunikacyjnych.

Pytanie 17

Narzędzie przedstawione na fotografii jest stosowane do

A. ściągania izolacji z kabli koncentrycznych.

B. obcinania przewodów instalacyjnych.

C. dokręcania złączy typu F.

D. układania przewodów w korytkach instalacyjnych.

Narzędzie przedstawione na fotografii to stripper do kabli koncentrycznych, które odgrywa kluczową rolę w procesie przygotowania kabli do montażu. Jego głównym zadaniem jest precyzyjne ściąganie izolacji zewnętrznej oraz ekranu, co umożliwia dostęp do dielektryka, a tym samym do przewodnika wewnętrznego. Dzięki regulowanemu ostrzu, użytkownik może dostosować głębokość cięcia, co minimalizuje ryzyko uszkodzenia przewodnika. Tego typu narzędzia są zgodne z najlepszymi praktykami branżowymi i standardami, które zalecają staranność i dokładność w pracy z kablami koncentrycznymi. Przykłady zastosowania obejmują instalacje telewizyjne oraz systemy internetu szerokopasmowego, gdzie odpowiednie przygotowanie kabla jest niezbędne do zapewnienia wysokiej jakości sygnału. Właściwe użycie strippera znacząco wpływa na wydajność całego systemu, dlatego jego znajomość i umiejętność prawidłowego zastosowania jest istotna dla każdego technika pracującego w branży telekomunikacyjnej.

Pytanie 18

Przewód przedstawiony na fotografii jest stosowany w instalacjach

A. sieci przemysłowych.

B. antenowych.

C. kontroli dostępu.

D. domofonowych.

Odpowiedź "antennowych" jest poprawna, ponieważ przewód przedstawiony na fotografii to koncentryczny kabel antenowy, który jest kluczowy w systemach transmisji sygnałów telewizyjnych oraz radiowych. Tego typu kabel charakteryzuje się strukturalnym układem, w którym wewnętrzny przewodnik otoczony jest dielektrykiem oraz zewnętrznym oplotem, co pozwala na efektywne przesyłanie sygnałów przy minimalnych stratach. W praktyce, kable koncentryczne są wykorzystywane w instalacjach telewizyjnych do podłączenia anten do odbiorników, a także w systemach CCTV. Zgodne z normami branżowymi, takie jak standardy IEC 61196, ważne jest, aby kable te spełniały określone parametry, takie jak tłumienie, impedancja oraz odporność na zakłócenia, co ma kluczowe znaczenie dla jakości odbieranego sygnału. W efekcie, ich zastosowanie w domach, biurach oraz obiektach przemysłowych jest niezwykle powszechne, co podkreśla ich znaczenie w nowoczesnych instalacjach telekomunikacyjnych.

Pytanie 19

Zaciski wyjściowe przekaźnika czujnika ruchu nie są oznaczone literami

A. NO

B. NC

C. IN

D. COM

Odpowiedź IN jest prawidłowa, ponieważ oznacza 'input', czyli wejście. W kontekście czujnika ruchu, przewód oznaczony jako IN jest przeznaczony do podłączenia zewnętrznego sygnału, który aktywuje urządzenie. W praktyce, czujniki ruchu wykorzystywane są w systemach automatyki budynkowej, gdzie detekcja ruchu uruchamia różne urządzenia, takie jak oświetlenie, alarmy czy systemy monitoringu. Prawidłowe zrozumienie oznaczeń zacisków jest kluczowe dla efektywnej instalacji i późniejszej konserwacji systemów. Stosowanie standardów, takich jak normy IEC, pozwala na jednoznaczne i spójne oznaczanie zacisków w różnych urządzeniach. Wiedza na temat właściwego podłączenia czujników oraz ich funkcji w systemach automatyki zwiększa bezpieczeństwo i komfort użytkowania.

Pytanie 20

Aby zamontować element na szynie DIN, jakie narzędzie powinno zostać zastosowane?

A. szczypiec płaskich

B. cążków bocznych

C. klucza płaskiego

D. wkrętaka płaskiego

Jak wybierzesz niewłaściwe narzędzie do montażu elementów na szynie DIN, to mogą się pojawić różne kłopoty, które rozwalają cały system. Cążki boczne są super w wielu sytuacjach, ale nie nadają się do precyzyjnego dokręcania śrub. Ich budowa nie pozwala na dobre przekazywanie momentu obrotowego, więc może być tak, że śruba nie będzie dokręcona jak należy, a to prowadzi do luźnych połączeń i ryzyka, że wszystko się popsuć. Klucz płaski też nie za bardzo tu pasuje, bo on głównie działa z nakrętkami i śrubami o innym kształcie, a nie z wkrętami, które są na szynach DIN. Szczypce płaskie, mimo że w niektórych sytuacjach mogą się przydać, to jednak nie są do precyzyjnego dokręcania. Ich używanie w tym kontekście może uszkodzić elementy i źle je osadzić. Jak już wybierasz narzędzie, to pamiętaj, że trzeba kierować się rodzajem pracy i standardami, jakie są w branży. Używanie odpowiednich narzędzi, jak wkrętaki płaskie, jest kluczowe, żeby wszystko było zrobione jak należy, co przekłada się na niezawodność instalacji elektrycznych.

Pytanie 21

Jakie działania powinny być podjęte jako pierwsze, gdy przystępuje się do naprawy telewizyjnego odbiornika?

A. Wyłączenie napięcia w budynku, a następnie odłączenie kabla antenowego od odbiornika

B. Odłączenie kabla antenowego od odbiornika, a następnie wyłączenie zasilania odbiornika

C. Wyłączenie odbiornika, a następnie odłączenie go od zasilania przez wyjęcie wtyczki z gniazda sieci elektrycznej

D. Wyłączenie odbiornika pilotem, a następnie zdemontowanie tylnej obudowy

Podczas analizowania błędnych odpowiedzi, zauważamy, że wiele z nich opiera się na zrozumieniu procedur bezpieczeństwa, które są kluczowe w pracy z urządzeniami elektrycznymi. Wyłączenie napięcia w budynku oraz odłączenie kabla antenowego przed wyłączeniem odbiornika telewizyjnego jest podejściem, które może prowadzić do niebezpiecznych sytuacji. Wyłączenie napięcia w całym budynku jest skrajnie niepraktyczne i może wywołać niepotrzebne zakłócenia w działaniu innych urządzeń w tym samym czasie, a także nie rozwiązuje problemu związanych z ewentualnym porażeniem prądem podczas pracy z telewizorem. Kolejnym niedobrym pomysłem jest wyłączenie odbiornika pilotem, co nie zapewnia pełnego bezpieczeństwa. Pilot zdalnego sterowania może nie odłączyć urządzenia od zasilania, co pozostawia je w stanie gotowości, co jest potencjalnie niebezpieczne przy dalszych pracach naprawczych. Dodatkowo, demontowanie tylnej ściany obudowy bez wyłączenia zasilania jest odpowiedzialne za zwiększone ryzyko uszkodzenia komponentów wewnętrznych oraz porażenia prądem. Odłączenie kabla antenowego przed wyłączeniem odbiornika również nie jest prawidłowym podejściem, ponieważ nie eliminuje ryzyka powstania napięcia w urządzeniu podczas jego naprawy. Należy zawsze pamiętać, że bezpieczeństwo jest na pierwszym miejscu, dlatego każde działanie związane z naprawą musi zaczynać się od wyłączenia odbiornika z sieci.

Pytanie 22

Który z poniższych przyrządów jest używany do pomiaru rezystancji izolacji kabli?

A. Wobulator

B. Mostek Thomsona

C. Mostek Wiena

D. Induktor

Wybór wobulatora, mostka Thomsona lub mostka Wiena jako narzędzi do pomiaru rezystancji izolacji kabli oparty jest na nieporozumieniu dotyczącym funkcji tych urządzeń. Wobulator jest narzędziem stosowanym głównie do analizy i pomiarów częstotliwościowych oraz badania jakości sygnałów elektrycznych, a nie do oceny rezystancji izolacyjnej. Mostek Thomsona służy do pomiaru rezystancji, ale jest przeznaczony do zastosowań w sytuacjach, gdzie izolacja nie jest kluczowym czynnikiem, a jego zastosowanie w kontekście kabli z izolacją może prowadzić do błędnych odczytów. Z kolei mostek Wiena jest używany w pomiarach impedancji, szczególnie w dziedzinie analizy częstotliwości, a jego zastosowanie w pomiarach izolacji jest ograniczone i nieodpowiednie, ponieważ nie uwzględnia specyfiki testowania izolacji. Typowym błędem myślowym jest mylenie różnych typów pomiarów elektrycznych i ich przeznaczenia. Kluczowe jest zrozumienie, że pomiar rezystancji izolacji wymaga zastosowania dedykowanych narzędzi, które są zgodne z odpowiednimi normami i standardami, a nie ogólnych przyrządów do analizy sygnałów czy impedancji.

Pytanie 23

Przewody zasilające łączące antenę z odbiornikiem określa się mianem

A. fiderami

B. dyrektorami

C. symetryzatorami

D. dipolami

Odpowiedzi takie jak 'direktorami', 'dipolami' i 'symetryzatorami' są niewłaściwe, bo każdy z tych terminów odnosi się do różnych elementów w systemach antenowych i komunikacyjnych. Dierektory to części, które używa się w antenach kierunkowych, jak Yagi, ale nie są one linią zasilającą. Dipole to rodzaj anteny i choć mogą być używane w radiu, to też nie są linią zasilającą. Symetryzatory to urządzenia, które ułatwiają dopasowanie impedancji, ale nie transportują sygnału między anteną a odbiornikiem. Bardzo łatwo pomylić te pojęcia i ich znaczenie, a to prowadzi do nieporozumień w projektowaniu systemów RF. Ważne jest, żeby dobrze rozumieć rolę fiderów, bo to może pomóc uniknąć problemów z jakością sygnału i efektywnością systemu antenowego. Dlatego warto znać różnice między tymi terminami, żeby poprawnie je stosować w praktyce.

Pytanie 24

Kiedy po zainstalowaniu domofonu i podłączeniu zasilania w słuchawce słychać pisk lub rozmowa jest niewyraźna, powinno się

A. zwiększyć napięcie zasilania elektrozaczepu

B. dostosować poziom głośności w zasilaczu

C. dostosować napięcie w kasecie rozmownej

D. zwiększyć poziom głośności w unifonie

Podwyższenie głośności w unifonie wydaje się logiczne, gdy dźwięk jest słabo słyszalny, ale nie zawsze to działa. Unifon to końcowe urządzenie w systemie i jego głośność powinna być dostosowana do tego, co zasilacz może wysłać. Jak zasilacz nie ma wystarczającej mocy, to raczej nic nie zdziałasz na unifonie. Podwyższenie napięcia zasilania elektrozaczepu też raczej nie pomoże w sprawie dźwięku. Elektrozaczep działa na innym poziomie i nie wpływa na to, co słychać w słuchawce. Regulacja napięcia w kasecie rozmownej to też nie najlepszy pomysł, bo ona ma swoje normy i nie powinna być zmieniana na siłę, bo to może tylko zepsuć. Takie myślenie może prowadzić do błędnych wniosków, że problem z dźwiękiem można rozwiązać na poziomie unifonu, a w rzeczywistości trzeba się skupić na zasilaniu, bo to podstawowa rzecz dla całego systemu.

Pytanie 25

Który z czynników wpływa na zasięg sieci WLAN w obrębie budynku?

A. Grubość ścian oraz stropów

B. Liczba użytkowników

C. Temperatura otoczenia

D. Poziom wilgotności powietrza

Wielu użytkowników może błędnie sądzić, że ilość użytkowników ma bezpośredni wpływ na zasięg sieci WLAN. Choć rzeczywiście, gdy zbyt wielu użytkowników korzysta z jednej sieci, może to wpłynąć na prędkość i jakość połączenia, nie ma to jednak bezpośredniego wpływu na zasięg sygnału, który jest bardziej związany z właściwościami fizycznymi kanałów transmisyjnych. Inne czynniki, takie jak wilgotność powietrza i temperatura, również są często mylnie uważane za mające istotny wpływ na zasięg WLAN. Choć zmienne te mogą teoretycznie wpływać na propagację fal radiowych, ich wpływ jest znacznie mniejszy w porównaniu do przeszkód fizycznych, takich jak ściany czy stropy. W rzeczywistości, zmiany warunków atmosferycznych mają znaczenie głównie w kontekście długodystansowych transmisji radiowych, a nie w zamkniętych pomieszczeniach. Błędem jest także pomijanie wpływu architektury budynku na sygnał WLAN; projektanci sieci powinni przede wszystkim zwrócić uwagę na to, jak layout budynku oraz zastosowane materiały budowlane mogą wpłynąć na jakość sygnału. Dlatego kluczowe jest uwzględnienie tych aspektów podczas planowania i projektowania sieci bezprzewodowej, aby zapewnić jej efektywne działanie.

Pytanie 26

Do montażu wtyków kompresyjnych typu F w instalacjach telewizyjnych służy przyrząd przedstawiony na rysunku

A. C.

B. B.

C. D.

D. A.

Odpowiedź B jest prawidłowa, ponieważ narzędzie to jest dedykowaną zaciskarką do wtyków kompresyjnych typu F, która znajduje zastosowanie w instalacjach telewizyjnych. Wtyki kompresyjne pozwalają na uzyskanie wysokiej jakości połączeń, co jest kluczowe dla prawidłowego przesyłania sygnału telewizyjnego. Zaciskarka umożliwia precyzyjne i solidne zaciśnięcie wtyku na kablu, co zapobiega utracie sygnału oraz minimalizuje ryzyko jego zakłóceń. Dobre praktyki branżowe wskazują, że właściwe zaciśnięcie wtyku jest niezbędne dla zapewnienia długoterminowej niezawodności instalacji. Dodatkowo, podczas montażu warto pamiętać o doborze odpowiednich narzędzi oraz materiałów, gdyż jakość użytych komponentów ma bezpośredni wpływ na efektywność systemu telewizyjnego. Warto również znać standardy dotyczące instalacji kablowych, takie jak norma IEC 61169, które regulują wymagania dotyczące wtyków i złączek, co zapewnia spójność i jakość rozwiązań używanych w branży.

Pytanie 27

W instalacjach telewizyjnych używa się standardu DVB-C w technologii

A. dozorowej

B. naziemnej

C. satelitarnej

D. kablowej

DVB-C jest standardem stworzonym z myślą o telewizji kablowej, a więc odpowiedzi dotyczące dozoru, satelitarnej czy naziemnej są błędne i wynikają z nieporozumienia dotyczącego specyfiki i zastosowania różnych technologii transmisji. Telewizja dozorowa wykorzystuje inne systemy, które są bardziej skoncentrowane na monitorowaniu i rejestracji obrazu, a nie na przesyle sygnałów telewizyjnych w tradycyjnym rozumieniu. Przykładem mogą być systemy CCTV, które korzystają z technologii analogowej lub cyfrowej, ale nie są związane z DVB-C. W przypadku systemów satelitarnych, standard DVB-S jest odpowiedzialny za przesył sygnałów telewizyjnych za pośrednictwem satelitów, co jest całkowicie odrębne od technologii kablowej. Z kolei DVB-T dotyczy transmisji naziemnej, która jest używana do nadawania sygnału telewizyjnego z anten naziemnych, także nie mając związku z kablowym przesyłem sygnałów. Błędne rozumienie zastosowania tych standardów prowadzi do mylnego wniosku, że DVB-C mógłby być użyty w kontekście innych form transmisji, co jest niezgodne z jego projektowymi założeniami i praktycznym użyciem w branży telekomunikacyjnej.

Pytanie 28

Który z podanych rezultatów pomiarów jest poprawny dla sygnałów telewizyjnych z nadajników naziemnych?

A. Poziom 65 dBµV, MER 12 dB

B. Poziom 25 dBµV, MER 29 dB

C. Poziom 29 dBµV, MER 14 dB

D. Poziom 55 dBµV, MER 24 dB

Wartości poziomu sygnału i MER są kluczowymi wskaźnikami dla oceny jakości sygnału telewizyjnego. W przypadku poziomu 65 dBµV oraz MER 12 dB, pomimo że poziom sygnału jest na wyższym poziomie, MER jest zbyt niski, co sugeruje znaczne zakłócenia w sygnale. Wysoki poziom sygnału nie zawsze przekłada się na dobrą jakość odbioru. W rzeczywistości, zbyt wysoki poziom sygnału w połączeniu z niskim MER może prowadzić do przesterowania odbiornika, co skutkuje niestabilnym obrazem lub jego całkowitym brakiem. Z kolei poziom 25 dBµV z MER 29 dB wydaje się być dobry pod względem jakości, jednak poziom sygnału jest zdecydowanie za niski dla stabilnego odbioru telewizji naziemnej. Odbiorniki telewizyjne wymagają minimalnego poziomu sygnału, aby mogły prawidłowo przetwarzać dane. Podobnie, poziom 29 dBµV z MER 14 dB jest również nieodpowiedni. Niski MER przy jednocześnie niskim poziomie sygnału wskazuje na poważne problemy z zakłóceniami, co również prowadzi do nieprzewidywalnych efektów w odbiorze. W kontekście praktycznym, dla zapewnienia odpowiedniej jakości sygnału, istotne jest, aby zarówno poziom sygnału, jak i MER były zgodne z najlepszymi praktykami branżowymi. Użytkownicy często mylą te wskaźniki, sądząc, że wyższy poziom sygnału zawsze oznacza lepszą jakość, co w rzeczywistości nie jest prawdą. Z tego względu, kluczowe jest zrozumienie synergii pomiędzy poziomem sygnału a jakością odbioru oraz dostosowanie instalacji do tych wymagań.

Pytanie 29

Za pomocą przedstawionego urządzenia można

A. stłumić sygnał LAN.

B. przesyłać sygnał z kamery za pomocą skrętki.

C. wzmocnić sygnał LAN.

D. przesyłać sygnał HDMI za pomocą skrętki.

Odpowiedzi, które sugerują stłumienie sygnału LAN, wzmocnienie sygnału LAN lub przesyłanie sygnału HDMI za pomocą skrętki, są nieprawidłowe z kilku powodów. Stłumienie sygnału LAN nie jest możliwe za pomocą urządzenia z złączem BNC, gdyż to złącze jest dedykowane do przesyłania sygnału wideo, a nie sygnałów sieciowych. Wzmocnienie sygnału LAN wymaga zastosowania specjalistycznych urządzeń, takich jak repeatery lub switche, które są zaprojektowane do wzmacniania sygnału w sieciach komputerowych. Skrętka, będąca medium dla sygnałów Ethernet, nie jest przeznaczona do przesyłania sygnału HDMI, który wymaga innego rodzaju transmisji, zazwyczaj z wykorzystaniem dedykowanych kabli HDMI lub adapterów konwertujących sygnał. Często błędne wnioski wynikają z niezrozumienia różnic między różnymi rodzajami sygnałów i ich odpowiednimi złączami. Sygnał wideo z kamer wymaga zastosowania specyficznych technologii, a mieszanie tych systemów prowadzi do nieefektywnych rozwiązań, które mogą nie spełniać wymagań technicznych oraz standardów jakości. W praktyce, dla efektywnego przesyłania sygnałów wideo, istotne jest stosowanie odpowiednich komponentów, które są zgodne z branżowymi normami i najlepszymi praktykami, co zapewnia niezawodność i wysoką jakość przesyłanych danych.

Pytanie 30

Co oznacza opis na przewodzie YTDY 6×0,5?

A. sześciożyłowy z żyłą miedzianą typu linka, o przekroju żyły 0,5 mm2

B. sześciożyłowy z żyłą miedzianą typu drut, o przekroju żyły 0,5 mm2

C. sześciożyłowy z żyłą aluminiową typu linka, o przekroju żyły 0,5 mm2

D. sześciożyłowy z żyłą aluminiową typu drut, o przekroju żyły 0,5 mm2

Odpowiedź wskazująca na przewód sześciożyłowy z żyłą miedzianą typu drut o przekroju żyły 0,5 mm2 jest poprawna, ponieważ oznaczenie YTDY odnosi się do specyfikacji przewodów elektrycznych, w których 'Y' oznacza przewód miedziany, 'T' oznacza, że przewód ma zastosowanie do instalacji w trudnych warunkach, a 'D' i 'Y' oznaczają odpowiednio, że przewód jest wielożyłowy i ma izolację z PVC. Przewody z żyłą miedzianą są powszechnie używane w instalacjach elektrycznych ze względu na dobre przewodnictwo elektryczne oraz odporność na utlenianie. Przykładem zastosowania tego typu przewodu może być okablowanie oświetleniowe w budynkach mieszkalnych, gdzie przewody o małym przekroju są wystarczające do zasilania energooszczędnych źródeł światła. W przypadku instalacji, które nie wymagają znacznych obciążeń, przewody o przekroju 0,5 mm2 są odpowiednie, a ich elastyczność sprawia, że można je łatwo układać w różnych konfiguracjach. Zgodnie z normą PN-EN 60228, przewody tego typu powinny być stosowane zgodnie z określonymi zasadami, co zapewnia bezpieczeństwo użytkowania.

Pytanie 31

Na rysunku przedstawiono czujkę

A. ruchu.

B. zalania.

C. stłuczeniową.

D. dymu.

Czujka dymu na zdjęciu jest super ważnym elementem, jeśli chodzi o systemy przeciwpożarowe w budynkach. Jej główna rola to wykrywanie dymu, co jest zazwyczaj pierwszym znakiem, że coś może się dziać z ogniem. Jak tylko czujka wyczuje dym, włącza alarm, dzięki czemu mieszkańcy i odpowiednie służby mogą szybko zareagować. Zwykle montuje się je na sufitach tam, gdzie ryzyko pożaru jest większe, jak w kuchni, salonach czy na korytarzach. Fajnie by było, żebyś pamiętał, że według normy PN-EN 14604, czujki dymu powinny być testowane i konserwowane przynajmniej raz w roku, żeby działały jak należy. Ich stosowanie w różnych budynkach, od mieszkań po biura i zakłady przemysłowe, sprawia, że są naprawdę niezbędne w nowoczesnych systemach bezpieczeństwa przeciwpożarowego.

Pytanie 32

Protokół internetowy, który pozwala na pobieranie wiadomości e-mail z serwera na komputer, to

A. FTP

B. ARP

C. POP3

D. DHCP

POP3, czyli Post Office Protocol version 3, to standardowy protokół używany do odbierania poczty elektronicznej z serwera do klienta e-mail. Jego głównym celem jest umożliwienie użytkownikom pobierania wiadomości e-mail z serwera, co jest kluczową funkcjonalnością w codziennej komunikacji elektronicznej. POP3 działa na zasadzie pobierania wiadomości na lokalny komputer, co oznacza, że po ich pobraniu z serwera, są one zazwyczaj usuwane z serwera (choć można skonfigurować klienta, aby pozostawiał je na serwerze). Przykładem zastosowania POP3 jest sytuacja, gdy użytkownik korzysta z klienta pocztowego, takiego jak Microsoft Outlook, aby zyskać dostęp do swojej poczty, jednocześnie umożliwiając odczyt wiadomości offline. Protokół działa głównie na porcie 110, a dla szyfrowanej wersji, czyli POP3S, na porcie 995. POP3 jest zgodny z normami IETF, co czyni go częścią zbioru protokołów standardowych, zapewniając interoperacyjność między różnymi systemami i aplikacjami pocztowymi.

Pytanie 33

Do czego służy narzędzie przedstawione na rysunku?

A. Zaciskania konektorów na przewodach elektrycznych.

B. Usuwania izolacji z końców przewodów koncentrycznych.

C. Usuwania warstwy ochronnej z włókien światłowodowych.

D. Montażu wtyków RJ na przewodach typu skrętka.

Poprawna odpowiedź to opcja dotycząca usuwania izolacji z końców przewodów koncentrycznych, co jest główną funkcją narzędzia przedstawionego na rysunku. Narzędzie to, zwane stripperem, jest kluczowe w instalacjach telekomunikacyjnych, w tym w systemach telewizyjnych oraz satelitarnych, gdzie stosuje się przewody koncentryczne, takie jak RG-6 czy RG-59. Dzięki regulowanym ostrzom użytkownik może dostosować głębokość cięcia, aby skutecznie usunąć izolację bez ryzyka uszkodzenia samego przewodu lub żyły miedzianej. Stosowanie tego narzędzia jest zgodne z najlepszymi praktykami branżowymi, które zalecają precyzyjne przygotowanie końcówek przewodów dla zapewnienia prawidłowego sygnału i minimalizacji strat. Narzędzia te są również używane w instalacjach sieci komputerowych, gdzie dobry kontakt elektryczny jest kluczowy dla utrzymania wysokiej jakości transmisji danych. Dodatkowo, użycie odpowiednich narzędzi, takich jak stripper, pozwala na zwiększenie efektywności pracy oraz redukcję błędów, co jest istotne w kontekście profesjonalnych usług instalacyjnych.

Pytanie 34

Metalowa obudowa urządzenia elektronicznego powinna być połączona z przewodem ochronnym instalacji zasilającej poprzez przewód o izolacji w odcieniu

A. żółto-zielonym

B. czarno-białym

C. niebieskim

D. czerwonym

Metalowa obudowa urządzeń elektronicznych powinna być połączona z żyłą ochronną instalacji elektrycznej za pomocą przewodu o izolacji w kolorze żółto-zielonym, co wynika z europejskich norm dotyczących instalacji elektrycznych, takich jak norma PN-EN 60446. Kolor żółto-zielony jednoznacznie identyfikuje przewody ochronne, które mają na celu zabezpieczenie przed porażeniem prądem elektrycznym poprzez odprowadzenie ewentualnego prądu upływowego do ziemi. W praktyce, połączenie metalowej obudowy z żyłą ochronną minimalizuje ryzyko uszkodzenia ciała ludzkiego w przypadku awarii urządzenia. W kontekście praktycznym, stosowanie odpowiednich kolorów przewodów ułatwia identyfikację ich funkcji, co jest kluczowe przy konserwacji i naprawach. Przykładowo, w przypadku modernizacji instalacji w budynku, stosowanie przewodów o standardowej kolorystyce zapewnia bezpieczeństwo techniczne i zgodność z przepisami, co jest niezbędne do przeprowadzenia skutecznych prac instalacyjnych. Zrozumienie tej zasady jest kluczowe dla każdego elektryka, ponieważ nieprzestrzeganie norm może prowadzić do poważnych konsekwencji prawnych oraz zagrożeń zdrowotnych.

Pytanie 35

Jaką zaciskarkę oznaczoną należy zastosować do zaciśnięcia końcówek RJ-11 na przewodzie telefonicznym?

A. 10P10C

B. 6P2C

C. 4P4C

D. 8P8C

Odpowiedzi 4P4C, 10P10C oraz 8P8C są niepoprawne, gdyż nie odpowiadają wymogom technicznym dla złącz telefonicznych RJ-11. Oznaczenie 4P4C sugeruje, że złącze ma 4 piny, z których wszystkie są używane. Powoduje to, że nie może być zastosowane w kontekście linii telefonicznych, które wymagają standardu RJ-11 z 6 pinami. Odpowiedź 10P10C, która odnosi się do złącza z 10 pinami, również jest błędna, ponieważ nie ma standardowego zastosowania w telefonii, a takie złącza są typowe dla bardziej złożonych aplikacji, takich jak niektóre typy połączeń Ethernet. Ostatnia z opcji, 8P8C, to złącze używane w technologii Ethernet, znane również jako RJ-45, które obsługuje 8 pinów i jest zoptymalizowane do przesyłania danych w sieciach komputerowych. Użycie niewłaściwego złącza podczas instalacji może prowadzić do problemów z jakością sygnału, a także do trudności w nawiązywaniu połączeń. Zrozumienie właściwych standardów jest kluczowe dla zachowania wysokich parametrów jakościowych oraz niezawodności systemów telekomunikacyjnych.

Pytanie 36

Który typ klucza potrzebny jest do odkręcenia śrub pokazanych na rysunku?

A. PZ

B. TORX

C. HEX

D. PH

Odpowiedź "TORX" jest poprawna, ponieważ na zdjęciu widoczne są śruby z sześcioramiennym gwiazdkowym wcięciem, które jest charakterystyczne dla kluczy TORX. Klucz TORX, opracowany w latach 60-tych XX wieku, zapewnia lepsze dopasowanie do śruby i redukuje ryzyko uszkodzenia zarówno klucza, jak i samej śruby. W zastosowaniach przemysłowych, gdzie wymagane są wysokie momenty obrotowe, klucze TORX są powszechnie stosowane, ponieważ minimalizują poślizg i umożliwiają efektywne przenoszenie siły. Klucze te są standardem w wielu branżach, takich jak motoryzacja, elektronika i budownictwo, co czyni je niezbędnym narzędziem w pracy technika. Warto również zauważyć, że wprowadzenie kluczy TORX zwiększyło bezpieczeństwo konstrukcji, ponieważ wiele z tych śrub jest zabezpieczonych przed manipulacjami za pomocą standardowych narzędzi. Klucze HEX, PH i PZ, mimo że również używane w różnych zastosowaniach, mają odmienne kształty i przeznaczenie, które nie pasują do charakterystyki śrub widocznych na zdjęciu.

Pytanie 37

Aby zidentyfikować miejsce uszkodzenia w 100-metrowym kablu telekomunikacyjnym umieszczonym w ziemi, należy zastosować

A. dalmiar.

B. reflektometr.

C. multimetr.

D. spektrometr.

Reflektometr to narzędzie stosowane w telekomunikacji, które umożliwia lokalizację uszkodzeń w kablach przez analizę odbicia sygnału. W przypadku kabla telekomunikacyjnego, reflektometr wykorzystuje zjawisko odbicia fali elektromagnetycznej, która jest wysyłana w kierunku kabla. Kiedy fala napotyka na przerwę lub uszkodzenie, część sygnału odbija się z powrotem do reflektometru, co pozwala na określenie miejsca przerwy. Przykładem zastosowania reflektometru może być lokalizacja uszkodzenia w kablu zainstalowanym w terenie, co jest kluczowe dla minimalizacji przestojów w pracy sieci. Standardy branżowe, takie jak ITU-T G.657, podkreślają znaczenie monitorowania i konserwacji kabli optycznych, a reflektometr jest nieocenionym narzędziem w tym kontekście. Dzięki jego zastosowaniu technicy mogą szybko i skutecznie zidentyfikować problem, co zwiększa efektywność operacyjną oraz zadowolenie klientów.

Pytanie 38

Czego nie uwzględnia się w dokumentacji dotyczącej montażu elektronicznego?

A. pełnej listy materiałowej (BOM)

B. dokumentacji techniczno-ruchowej (DTR)

C. współrzędnych podzespołów (pick&place)

D. zestawu rysunków montażowych (odnoszących się do wszystkich faz produkcji)

Dokumentacja montażu elektronicznego obejmuje szereg kluczowych elementów, które są niezbędne do efektywnego i prawidłowego złożenia urządzeń elektronicznych. Na przykład, kompletny zestaw rysunków montażowych jest fundamentalny, ponieważ przedstawia szczegółowe instrukcje dotyczące położenia i sposobu montażu poszczególnych komponentów na płytce drukowanej. Współrzędne elementów są równie istotne, gdyż umożliwiają automatyzację procesu montażu za pomocą maszyn pick-and-place, co znacząco zwiększa efektywność produkcji. Lista materiałów (BOM) to kolejny element fundamentalny, który nie tylko dostarcza informacji o potrzebnych komponentach, ale także pozwala na zarządzanie zapasami i planowanie zakupów, co jest kluczowe dla każdej linii produkcyjnej. Typowym błędem myślowym jest mylenie celu DTR z dokumentacją montażową; podczas gdy DTR koncentruje się na funkcjonowaniu i konserwacji już zmontowanego urządzenia, dokumentacja montażowa zapewnia informacje niezbędne do złożenia tego urządzenia. Niezrozumienie tej różnicy może prowadzić do nieprawidłowego dobierania dokumentów w procesach produkcji, co w konsekwencji wpływa na jakość i efektywność całego procesu montażu. W praktyce, zawsze należy dostarczać odpowiednią dokumentację montażową, aby zapewnić, że proces produkcji odbywa się zgodnie z ustalonymi standardami i najlepszymi praktykami w branży.

Pytanie 39

Elementy urządzeń elektronicznych przeznaczone do recyklingu nie powinny być

A. składowane w pomieszczeniach bezpośrednio na podłożu

B. demontowane ręcznie, jeśli są wykonane z stali lub aluminium

C. demontowane ręcznie, w przypadku gdy zawierają wysoką ilość metali szlachetnych

D. oddzielane od obudowy z materiałów sztucznych

Ręczne demontowanie elementów urządzeń elektronicznych w przypadku metali szlachetnych oraz oddzielanie ich od obudowy z tworzyw sztucznych mogą wydawać się praktycznymi rozwiązaniami, jednak wymagają one dużej ostrożności oraz odpowiednich umiejętności. Stal i aluminium, będące popularnymi materiałami w elektronice, są zazwyczaj łatwe do demontażu, ale nie powinny być poddawane tej procedurze bez przestrzegania odpowiednich norm. Demontaż elementów zawierających dużą koncentrację metali szlachetnych wymaga szczególnej uwagi ze względu na ich wartość i potencjalne zagrożenia, które mogą wynikać z niewłaściwej obróbki tych materiałów. Ponadto, oddzielanie części z tworzyw sztucznych od innych materiałów jest kluczowe dla procesu recyklingu, ponieważ różne materiały muszą być przetwarzane w odmienny sposób. Jednakże, niewłaściwe podejście do demontażu, takie jak wykonywanie go w nieprzystosowanych warunkach czy bez środków ochrony osobistej, może prowadzić do wypadków oraz nieefektywnego wykorzystania surowców. Kluczowe jest zrozumienie, że wszystkie te czynności muszą być wykonywane zgodnie z regulacjami prawnymi oraz standardami branżowymi, aby zminimalizować ryzyko i stworzyć efektywny proces recyklingu. Dlatego przed podjęciem jakichkolwiek działań związanych z demontażem urządzeń elektronicznych, warto skonsultować się z odpowiednimi specjalistami lub korzystać z usług certyfikowanych firm zajmujących się recyklingiem.

Pytanie 40

Dobierz wartość rezystora połączonego w szereg z diodą LED niebieską U = 3,8 V tak, aby przy zasilaniu napięciem 8 V płynął przez nią prąd o wartości I = 10 mA

A. 220 Ohm

B. 120 Ohm

C. 420 Ohm

D. 820 Ohm

Wybór wartości rezystora innej niż 420 Ohm do połączenia w szereg z diodą LED niebieską jest błędny, ponieważ prowadzi do niewłaściwego doboru prądu przepływającego przez diodę. Dla każdej z alternatywnych wartości rezystora, które zostały zaproponowane, spadek napięcia i prąd nie będą zgodne z wymaganiami diody LED. Przykładowo, wybierając rezystor 820 Ohm, obliczamy spadek napięcia jako 8 V - 3,8 V = 4,2 V, a zatem prąd wyniesie I = U/R = 4,2 V / 820 Ohm, co daje znacznie mniejszy prąd niż 10 mA. To z kolei może skutkować niedoświetleniem diody. Podobnie, wybór wartości 120 Ohm lub 220 Ohm spowoduje, że prąd przekroczy wartość 10 mA, co zagraża diodzie LED, prowadząc do jej zniszczenia z powodu przegrzania. Niezrozumienie zasad prawa Ohma i znaczenia odpowiedniego doboru wartości rezystora w kontekście napięcia i prądu to typowe błędy w projektowaniu obwodów. Kluczowym aspektem w pracy z diodami LED jest ochrona ich przed zbyt dużym prądem, a także zrozumienie, że każdy komponent w obwodzie powinien być dobierany z zachowaniem odpowiednich standardów technicznych. W przypadku diod LED, niezwykle ważne jest również zachowanie zasady, że ich trwałość i wydajność są ściśle związane z odpowiednim zasilaniem i ochroną obwodu. Tego rodzaju błędy mogą prowadzić do nieefektywnego wykorzystania komponentów oraz ich przedwczesnego uszkodzenia.
