Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.02 - Montaż, uruchamianie i konserwacja instalacji, maszyn i urządzeń elektrycznych
Data rozpoczęcia: 1 kwietnia 2025 20:19
Data zakończenia: 1 kwietnia 2025 20:47

Egzamin zdany!

Wynik: 22/40 punktów (55,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Przygotowując się do wymiany uszkodzonego gniazda siłowego w instalacji elektrycznej, po odłączeniu zasilania w obwodzie tego gniazda, należy przede wszystkim

A. rozłożyć dywanik izolacyjny w rejonie pracy

B. poinformować dostawcę energii

C. zabezpieczyć obwód przed przypadkowym włączeniem zasilania

D. oznaczyć obszar roboczy

Zabezpieczenie obwodu przed przypadkowym załączeniem napięcia jest kluczowym krokiem w procesie wymiany gniazda siłowego. Po wyłączeniu napięcia, aby zapewnić bezpieczeństwo, należy zastosować odpowiednie środki, takie jak umieszczenie blokady na wyłączniku, co uniemożliwi jego przypadkowe włączenie. W przeciwnym razie, nieodpowiednie działanie lub nieuwaga mogą prowadzić do poważnych wypadków, takich jak porażenie prądem. Przykładem dobrych praktyk w branży elektrycznej jest stosowanie tabliczek informacyjnych ostrzegających, że obwód jest wyłączony i nie należy go włączać. Dodatkowo, w przypadku pracy w większych instalacjach, warto stosować procedury lockout/tagout (LOTO), które są standardem w zapobieganiu nieautoryzowanemu włączeniu urządzeń. Te praktyki są zgodne z normami bezpieczeństwa, co minimalizuje ryzyko wypadków w miejscu pracy.

Pytanie 2

Na której ilustracji przedstawiono pomiar rezystancji izolacji między przewodami czynnymi w układzie TN-C?

A. Na ilustracji 1.

B. Na ilustracji 3.

C. Na ilustracji 2.

D. Na ilustracji 4.

W przypadku niepoprawnych odpowiedzi, takich jak wskazanie ilustracji 2, 3 lub 4, ważne jest zrozumienie, dlaczego te opcje nie są właściwe. Ilustracje te nie przedstawiają prawidłowego schematu pomiaru rezystancji izolacji w układzie TN-C, co jest kluczowe dla bezpieczeństwa. Na przykład, niektóre z tych ilustracji mogą sugerować podłączenie miernika w sposób, który nie obejmuje przewodu PEN lub błędnie wskazują na pomiar innego rodzaju, co prowadzi do mylnych wniosków na temat metodyki pracy z instalacjami elektrycznymi. Często popełnianym błędem jest mylenie pomiarów rezystancji izolacji z pomiarami rezystancji przewodów czy innych wartości elektrycznych, co może prowadzić do ignorowania kluczowych aspektów bezpieczeństwa. Pamiętaj, że poprawne zrozumienie układu TN-C oraz jego właściwe pomiary są nie tylko kwestią techniczną, ale również istotnym elementem bezpieczeństwa użytkowników instalacji. Zastosowanie nieodpowiednich metod pomiarowych może nie tylko zafałszować wyniki, ale również narazić osoby pracujące w pobliżu instalacji na niebezpieczeństwo. Wykształcenie właściwych nawyków w zakresie przeprowadzania pomiarów jest kluczowe dla każdego technika elektryka i powinno być zgodne z obowiązującymi normami oraz zaleceniami branżowymi.

Pytanie 3

Które czynności powinien wykonać elektryk, posiadający uprawnienia do eksploatacji urządzeń i instalacji do 1 kV, przed wymianą uszkodzonego wyłącznika nadprądowego B16 w obwodzie gniazd wtyczkowych, aby nie pozbawić zasilania płyty grzewczej i piekarnika?

A. Wyłączyć wszystkie wyłączniki nadprądowe.

B. Wyłączyć rozłącznik izolacyjny FR 304 32 A i wyłącznik nadprądowy S304 B16.

C. Wyłączyć wyłącznik różnicowoprądowy P312 B25A.

D. Wyłączyć wszystkie wyłączniki różnicowoprądowe.

Wyłączenie wyłącznika różnicowoprądowego P312 B25A przed wymianą uszkodzonego wyłącznika nadprądowego B16 jest prawidłowym działaniem, ponieważ pozwala na zachowanie zasilania innych obwodów. Wyłącznik P312 B25A zabezpiecza obwody, w których znajdują się wyłączniki nadprądowe B6, B16 i B6, a więc jego wyłączenie pozwala na bezpieczną wymianę wyłącznika B16 bez pozbawiania zasilania płyty grzewczej i piekarnika, które są zasilane z innych obwodów. Praktyka ta jest zgodna z zaleceniami dotyczącymi bezpieczeństwa pracy w instalacjach elektrycznych, które nakazują minimalizowanie wyłączeń zasilania tam, gdzie to możliwe. Warto również pamiętać o dokumentacji instalacji elektrycznej, która powinna zawierać schematy, umożliwiające szybką identyfikację obwodów i ich zabezpieczeń. Dobrą praktyką jest również przeprowadzenie próby pomiarowej, aby upewnić się, że zasilanie zostało odłączone przed przystąpieniem do jakichkolwiek prac.

Pytanie 4

W jakiego rodzaju instalacjach elektrycznych typowe jest stosowanie przewodów w karbowanych rurkach?

A. Podtynkowych

B. Wtynkowych

C. Napowietrznych

D. Nadtynkowych

Rozważając odpowiedzi, które nie są poprawne, można zauważyć, że układanie przewodów w rurkach karbowanych nie jest praktykowane w instalacjach natynkowych. W tego typu instalacjach przewody są często umieszczane na powierzchni ścian, co nie tylko obniża estetykę, ale również naraża je na uszkodzenia mechaniczne. Rurki karbowane pełnią funkcję ochronną, a ich stosowanie w instalacjach natynkowych jest zbędne, ponieważ przewody nie są ukryte w ścianach. Kolejny błąd myślowy dotyczy odpowiedzi odnośnie instalacji wtynkowych. Termin ten jest często mylony z podtynkowymi, jednak wtynkowe oznacza, że przewody są osadzone w elementach budowlanych, co nie wymaga dodatkowej ochrony, jaką zapewniają rurki karbowane. Wreszcie, instalacje napowietrzne również nie wymagają użycia rur karbowanych. Przewody w takich instalacjach są zwykle zawieszone na słupach i nie są narażone na te same warunki, co przewody w ścianach. Dlatego stosowanie rur karbowanych w tych przypadkach byłoby niepraktyczne i nieefektywne. W każdym przypadku, ignorowanie odpowiednich norm i praktyk dotyczących instalacji elektrycznych może prowadzić do problemów z bezpieczeństwem oraz niezawodnością, dlatego zrozumienie różnic pomiędzy typami instalacji jest kluczowe dla właściwego podejścia do tematu.

Pytanie 5

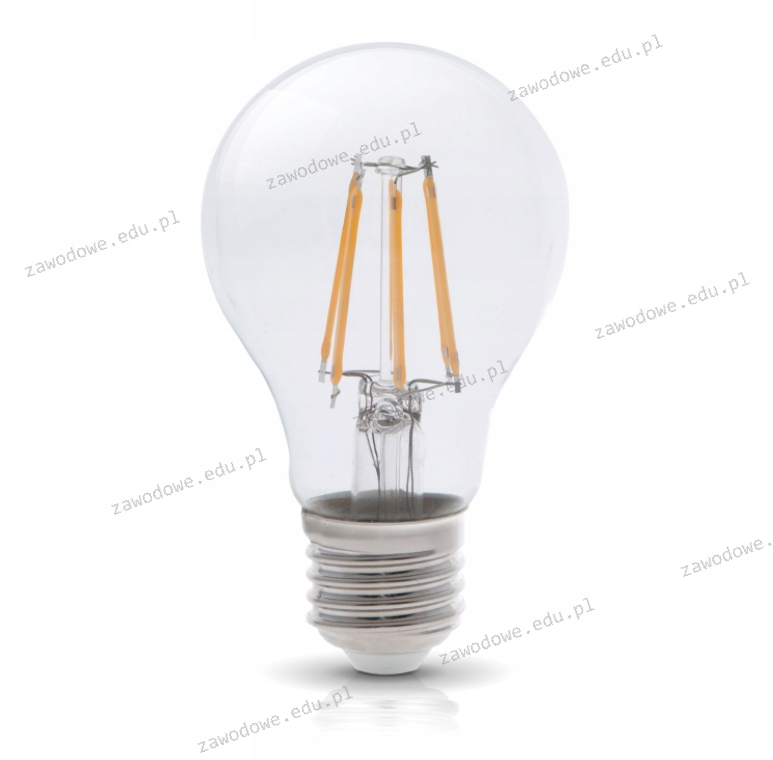

Który rodzaj żarówki przedstawiono na ilustracji?

A. Wolframowy.

B. Ledowy.

C. Rtęciowy.

D. Halogenowy.

Żarówka LED, którą przedstawiono na ilustracji, jest doskonałym przykładem nowoczesnych rozwiązań oświetleniowych. Charakteryzuje się ona nie tylko wysoką efektywnością energetyczną, ale także długą żywotnością, sięgającą nawet 25 000 godzin. Diody LED, umieszczone na żółtych paskach wewnątrz szklanej bańki, zapewniają równomierne rozproszenie światła, co wpływa na komfort użytkowania. W przeciwieństwie do tradycyjnych żarówek wolframowych, które emitują dużą ilość ciepła, żarówki LED pozostają chłodne podczas pracy, co zwiększa bezpieczeństwo i zmniejsza ryzyko pożaru. Ponadto, żarówki LED są dostępne w różnych temperaturach barwowych, co pozwala na dostosowanie oświetlenia do indywidualnych potrzeb użytkownika. Przykładem zastosowania żarówek LED mogą być systemy oświetleniowe w biurach, gdzie ich wysoka efektywność przekłada się na zmniejszenie kosztów energii oraz poprawę jakości pracy dzięki lepszemu oświetleniu. Warto również zauważyć, że według norm unijnych i standardów efektywności energetycznej, stosowanie żarówek LED jest promowane jako sposób na ograniczenie emisji CO2 oraz zmniejszenie wpływu na środowisko.

Pytanie 6

Jakie zmiany w parametrach obwodu elektrycznego wiążą się z zamianą przewodu typu ADYt 3×2,5 na przewód typu YDYt 3×2,5?

A. Obniżenie wartości prądu dopuszczalnego długotrwale oraz obniżenie rezystancji izolacji

B. Obniżenie wartości prądu dopuszczalnego długotrwale oraz wzrost rezystancji izolacji

C. Zwiększenie wartości prądu dopuszczalnego długotrwale oraz wzrost rezystancji izolacji

D. Zwiększenie wartości prądu dopuszczalnego długotrwale oraz obniżenie rezystancji izolacji

Wprowadzenie przewodu YDYt 3×2,5 zamiast ADYt 3×2,5 wiąże się z koniecznością zrozumienia różnic w ich konstrukcji i zastosowaniu. Przewody ADYt, będące przewodami aluminiowymi, mają ograniczone właściwości mechaniczne i elektryczne w porównaniu do ich miedziowych odpowiedników. Zmniejszenie wartości prądu dopuszczalnego długotrwale, jak sugerują niektóre odpowiedzi, jest wynikiem mylnego pojmowania właściwości materiałów. Przewody YDYt, wykonane z miedzi, mają znacznie lepsze przewodnictwo elektryczne, co oznacza, że mogą przewodzić większe prądy bez ryzyka przegrzania. Wartości rezystancji izolacji są także kluczowe przy ocenie jakości przewodu; błędne założenie, że wymiana na przewód YDYt zmniejsza tę rezystancję, jest niezgodne z rzeczywistością. Wyższa rezystancja izolacji w przewodach YDYt przyczynia się do ich większej niezawodności i odporności na czynniki atmosferyczne. Ponadto, w praktyce stosowanie przewodów miedziowych w miejscach o dużym obciążeniu prądowym jest normą, a ich zastosowanie w instalacjach elektrycznych zgodnych z normami IEC oraz PN zwiększa bezpieczeństwo i efektywność energetyczną. Zatem, przy wyborze przewodów elektrycznych, kluczowe jest zrozumienie ich specyfikacji oraz warunków, w jakich będą eksploatowane, aby uniknąć nieporozumień związanych z ich parametrami.

Pytanie 7

Jaką wartość maksymalnej dopuszczalnej impedancji pętli zwarcia należy zastosować w trójfazowym obwodzie elektrycznym o napięciu znamionowym 230/400 V, aby ochrona przeciwporażeniowa była skuteczna w przypadku uszkodzenia izolacji, przy założeniu, że wyłączenie zasilania będzie realizowane przez instalacyjny wyłącznik nadprądowy C20?

A. 3,83 Ω

B. 2,30 Ω

C. 2,00 Ω

D. 1,15 Ω

Przy ocenie maksymalnej dopuszczalnej wartości impedancji pętli zwarcia, istotne jest zrozumienie, że wartości takie jak 2,00 Ω, 3,83 Ω czy 2,30 Ω są niewłaściwe i mogą prowadzić do niebezpiecznych sytuacji. Impedancja pętli zwarcia jest kluczowym parametrem dla zadziałania wyłączników nadprądowych w przypadku zwarcia. Wyłącznik C20 działa na zasadzie detekcji nadmiernego prądu, a jego skuteczność jest w dużej mierze uzależniona od wartości impedancji pętli. Przy zbyt wysokiej impedancji, czas wyłączenia może się wydłużyć, co stwarza ryzyko porażenia prądem. Wartości takie jak 2,00 Ω czy 3,83 Ω nie spełniają wymagań dla bezpiecznych instalacji, które powinny być projektowane zgodnie z normami oraz zaleceniami branżowymi. Typowe błędy myślowe, które mogą prowadzić do wyboru nieprawidłowych wartości, obejmują niepełne zrozumienie zasad działania wyłączników oraz ich czasów reakcji w różnych warunkach obciążeniowych. Wartości impedancji pętli zwarcia muszą być starannie obliczane i regularnie sprawdzane w praktyce, aby uniknąć zagrożeń związanych z porażeniem prądem oraz uszkodzeniami instalacji elektrycznych. Zastosowanie niewłaściwych wartości impedancji może prowadzić do długotrwałych kompromisów w zakresie bezpieczeństwa elektrycznego.

Pytanie 8

Jakie są wartości znamionowe prądu oraz liczba biegunów wyłącznika oznaczonego symbolem S194 B3?

A. 4 A i 3 bieguny

B. 9 A i 4 bieguny

C. 19 A i 3 bieguny

D. 3 A i 4 bieguny

Podejmując decyzję o wyborze wyłącznika elektrycznego, kluczowe jest zrozumienie charakterystyki prądowej oraz liczby biegunów, co ma bezpośredni wpływ na bezpieczeństwo i funkcjonalność instalacji. Odpowiedzi wskazujące na prąd znamionowy 19 A, 4 A czy 9 A są błędne, ponieważ sugerują zastosowanie wyłączników do obciążeń, które wykraczają poza specyfikacje podane dla modelu S194 B3. Przykładowo, wyłącznik o prądzie 19 A byłby przeznaczony do bardziej intensywnych zastosowań, typowych dla dużych instalacji przemysłowych, co jest nieadekwatne w kontekście tego modelu. Natomiast prąd 4 A czy 9 A także wskazuje na zastosowania, które mogą być zbyt wysokie dla standardowego wyłącznika trójfazowego w małych instalacjach. Przy ocenie odpowiedzi warto zwrócić uwagę na zasady doboru wyłączników, które powinny być dostosowane do specyficznych potrzeb obwodu elektrycznego. W praktyce wykorzystywanie wyłączników o nieodpowiednich parametrach może prowadzić do ich nieprawidłowego działania, co z kolei zwiększa ryzyko uszkodzenia podłączonych urządzeń oraz może stwarzać zagrożenie pożarowe. Wszelkie decyzje w tym zakresie powinny być podejmowane na podstawie dokładnej analizy parametrów technicznych oraz zgodności z normami, np. normami IEC 60947 dotyczącymi wyłączników.

Pytanie 9

Który rodzaj wirującej maszyny elektrycznej przedstawiono na ilustracji?

A. Asynchroniczną pierścieniową.

B. Komutatorową prądu przemiennego.

C. Bocznikową prądu stałego.

D. Synchroniczną.

Wybór innej odpowiedzi może wynikać z nieporozumień dotyczących budowy i zasad działania różnych typów maszyn elektrycznych. Odpowiedź wskazująca na maszynę bocznikową prądu stałego jest niewłaściwa, ponieważ maszyny te charakteryzują się komutacją prądu stałego, co nie jest zgodne z przedstawionym trójfazowym uzwojeniem. Ponadto, maszyny bocznikowe nie mają stałych biegunów magnetycznych, co jest kluczowym elementem widocznym na ilustracji. Wybór odpowiedzi dotyczącej maszyny asynchronicznej pierścieniowej jest również błędny, ponieważ maszyny te działają na zasadzie różnicy prędkości między wirnikiem a polem magnetycznym, co nie znajduje odzwierciedlenia w podanej strukturze. W przypadku odpowiedzi dotyczącej komutatorowej prądu przemiennego, należy zauważyć, że takie maszyny wykorzystują komutatory, co nie jest zgodne z synchronicznym działaniem przedstawionej maszyny. Często błędy w ocenie wynikają z braku zrozumienia podstawowych zasad działania maszyn elektrycznych oraz ich klasyfikacji. Ważne jest, aby przed podjęciem decyzji dokładnie zapoznać się z charakterystykami i zastosowaniami różnych typów maszyn elektrycznych, co można osiągnąć poprzez studiowanie aktualnych norm i standardów w branży, takich jak IEC 60034.

Pytanie 10

Przy jakiej wartości prądu różnicowego zmiennego sinusoidalnie nie powinien zadziałać sprawny wyłącznik różnicowoprądowy typu AC o prądzie I_ΔN = 30 mA?

A. IΔ = 20 mA

B. IΔ = 40 mA

C. IΔ = 10 mA

D. IΔ = 30 mA

Zrozumienie, dlaczego odpowiedzi takie jak IΔ = 20 mA, IΔ = 30 mA oraz IΔ = 40 mA są błędne, wymaga analizy zasad funkcjonowania wyłączników różnicowoprądowych. Wyłącznik różnicowoprądowy o prądzie nominalnym 30 mA ma być zaprojektowany tak, aby działał w przypadku wykrycia różnicy prądów na poziomie 30 mA lub wyższym. Odpowiedzi wskazujące wartości 20 mA, 30 mA i 40 mA przedstawiają różne błędne koncepcje. W szczególności, prąd IΔ = 20 mA jest nadal w obrębie zakresu, w którym wyłącznik może zadziałać, ponieważ jest on niższy niż 30 mA, co oznacza, że w sytuacji, gdy wystąpi prąd różnicowy na tym poziomie, wyłącznik zareaguje, aby chronić użytkowników. Odpowiedź 30 mA jest marnotrawstwem, ponieważ wyłącznik zadziała w momencie osiągnięcia tego poziomu prądu, co nie jest zgodne z pytaniem, które dotyczy wartości, przy której nie powinien zadziałać. Natomiast prąd 40 mA przekracza wartość nominalną wyłącznika, co wskazuje, że w takim przypadku powinien on zadziałać, aby zapobiec niebezpieczeństwu. Takie błędne rozumowanie wynika często z nieprawidłowego zrozumienia funkcji wyłączników różnicowoprądowych oraz ich działania w kontekście ochrony elektrycznej, co potwierdzają standardy takie jak IEC 60364, które podkreślają konieczność stosowania odpowiednich wartości progowych dla zabezpieczeń.

Pytanie 11

Na którym schemacie przedstawiono prawidłowy sposób połączenia rozdzielnicy mieszkaniowej z wewnętrzną linią zasilającą?

A. A.

B. B.

C. C.

D. D.

Odpowiedź D jest faktycznie na miejscu. Pokazuje, jak powinno się podłączać przewody w rozdzielnicy, co jest naprawdę ważne z perspektywy bezpieczeństwa w instalacjach elektrycznych. Przewód neutralny (N) i ochronny (PE) są dobrze połączone, co jest kluczowe dla ochrony użytkowników. Dzięki temu zabezpieczenia nadmiarowoprądowe działają jak należy, więc w razie awarii odcinają prąd, a to chroni całą instalację przed uszkodzeniem. Dodatkowo, umiejscowienie licznika energii elektrycznej (kWh) przed zabezpieczeniem to zgodne z zasadami podejście, które ułatwia kontrolowanie zużycia energii. Właściwe materiały i przestrzeganie norm, takich jak PN-IEC 60364, to podstawa. Z mojego doświadczenia, dobre podłączenie w rozdzielnicy wpływa na całą instalację, co przekłada się na jej niezawodność i bezpieczeństwo.

Pytanie 12

Który rodzaj źródła światła przedstawiono na ilustracji?

A. Żarowe.

B. Wyładowcze niskoprężne.

C. Półprzewodnikowe.

D. Wyładowcze wysokoprężne.

Odpowiedź "Żarowe" jest prawidłowa, ponieważ na ilustracji przedstawiono lampę halogenową, stanowiącą jeden z typów żarówek. Żarówki halogenowe działają na zasadzie żarzenia się włókna wolframowego w atmosferze gazu halogenowego, co pozwala na uzyskanie wyższej efektywności świetlnej oraz dłuższej żywotności w porównaniu do tradycyjnych żarówek. W praktyce, lampy halogenowe są szeroko stosowane w oświetleniu domowym, biurowym oraz w zastosowaniach przemysłowych, gdzie wymagana jest intensywna biel i wysoka jakość światła. Dzięki ich zdolności do wytwarzania naturalnego, białego światła, są często wykorzystywane w oświetleniu akcentującym, a także w reflektorach. Warto również zauważyć, że lampy halogenowe są zgodne z normami dotyczącymi efektywności energetycznej, co czyni je dobrym wyborem w kontekście zrównoważonego rozwoju.

Pytanie 13

W trakcie korzystania z instalacji elektrycznej często dochodzi do zadziałania wyłącznika różnicowoprądowego. Jakie mogą być przyczyny tej usterki?

A. Użycie wyłącznika o zbyt długim czasie reakcji

B. Zwarcie w instalacji elektrycznej pomiędzy przewodem L a N

C. Wykorzystywanie urządzeń o zbyt dużej mocy

D. Częściowe zwarcie w instalacji elektrycznej pomiędzy przewodem L a PE

Częściowe zwarcie między przewodem L a PE to jedna z najczęstszych przyczyn, przez które wyłącznik różnicowoprądowy (RCD) może zadziałać. Tego typu zwarcie grozi niebezpiecznymi sytuacjami, bo prąd upływowy może pojawiać się na obudowach urządzeń, co zagraża bezpieczeństwu osób je używających. Te wyłączniki są zaprojektowane, żeby w momencie wykrycia różnicy prądów automatycznie przerywać obwód, co oznacza, że prąd może płynąć do ziemi przez niezamierzony kanał, na przykład przez osobę dotykającą urządzenia. Dlatego warto regularnie testować RCD, co jest zalecane przez normy, takie jak PN-EN 60947-2. To naprawdę ważne dla naszej ochrony przed porażeniem w instalacjach elektrycznych. Jeśli masz problemy z RCD, dobrze byłoby zlecić sprawdzenie instalacji elektrycznej profesjonalnemu elektrykowi, żeby zidentyfikował problem i usunął przyczynę zwarcia, co pozwoli nam bezpiecznie korzystać z urządzeń elektrycznych.

Pytanie 14

Zgodnie z normą PN-IEC 664-1 dotyczącą klasyfikacji instalacji, minimalna wytrzymałość udarowa urządzeń 230/400 V w I kategorii powinna wynosić

A. 4,0 kV

B. 2,5 kV

C. 1,5 kV

D. 6,0 kV

Wybór wytrzymałości udarowej 2,5 kV, 4,0 kV czy 6,0 kV może wynikać z błędnych założeń co do tego, jakie normy powinny być stosowane w instalacjach elektrycznych. Może się wydawać, że wyższa wytrzymałość oznacza lepszą ochronę przed przepięciami, ale norma PN-IEC 664-1 jasno określa konkretne wartości dla różnych kategorii urządzeń. Jeśli wybierzesz zbyt wysoką wytrzymałość w I kategorii, to tak naprawdę może generować niepotrzebne koszty, które nie przekładają się na większe bezpieczeństwo. Dodatkowo, nadmierne wymagania mogą ograniczać dostępność i wybór sprzętu na rynku, co w efekcie wpływa na innowacyjność. Często też zdarza się, że nie odróżnia się kategorii urządzeń i ich rzeczywistych zastosowań, co jest naprawdę istotne. W praktyce wyższe wartości udarowe są używane w trudniejszych warunkach, jak II kategoria, gdzie ryzyko większych przepięć jest realne. Dlatego ważne, żeby spojrzeć na wymagania dotyczące wytrzymałości udarowej w kontekście konkretnych sytuacji i zagrożeń, żeby podejmować lepsze decyzje projektowe.

Pytanie 15

W instalacji elektrycznej, której schemat przedstawiono na rysunku błędnie podłączono

A. żyrandol.

B. przewody zasilające.

C. przewód ochronny.

D. łącznik.

Wybór łącznika jako błędnie podłączonego elementu jest poprawny, ponieważ łącznik powinien być zawsze podłączony w obwodzie fazowym (L) w celu prawidłowej kontroli zasilania. W sytuacji, gdy łącznik przerywa obwód neutralny (N), mamy do czynienia z poważnym zagrożeniem dla bezpieczeństwa użytkowników. Zgodnie z normami PN-IEC 60364, instalacje elektryczne powinny być projektowane oraz wykonywane w sposób zapewniający ich bezpieczeństwo, co obejmuje również właściwe podłączenie łączników. Praktyka poprawnego stosowania łączników w instalacjach elektrycznych polega na tym, że przy włączonym obwodzie fazowym, możliwe jest odcięcie zasilania i tym samym zapewnienie bezpieczeństwa podczas konserwacji urządzeń. Dobrą praktyką jest również stosowanie łączników, które posiadają oznaczenia wskazujące ich położenie w obwodzie, co ułatwia identyfikację w razie awarii. Podczas projektowania instalacji, należy także uwzględnić odpowiednie zabezpieczenia, takie jak wyłączniki różnicowoprądowe, aby minimalizować ryzyko porażenia prądem. Dlatego poprawne podłączenie łącznika jest kluczowe dla ogólnego bezpieczeństwa instalacji elektrycznej.

Pytanie 16

W instalacjach TN-S wyłączniki różnicowoprądowe są używane jako ochrona przed

A. zwarciem

B. przeciążeniem

C. porażeniem

D. przepięciem

Wyłączniki różnicowoprądowe (RCD) są kluczowymi urządzeniami w systemach elektrycznych, szczególnie w sieciach TN-S, gdzie pełnią funkcję zabezpieczenia przed porażeniem elektrycznym. Ich działanie opiera się na wykrywaniu różnic prądów między przewodami fazowymi a przewodem neutralnym. W przypadku, gdy wystąpi upływ prądu do ziemi (np. wskutek przypadkowego dotknięcia uszkodzonego sprzętu) RCD natychmiast odcina zasilanie, minimalizując ryzyko porażenia. Stosowanie RCD jest zgodne z normami, takimi jak PN-EN 61008, które określają wymogi dotyczące ochrony przed porażeniem elektrycznym. W praktyce, RCD są często instalowane w obwodach zasilających gniazdka w domach oraz w obiektach użyteczności publicznej, gdzie dostęp do energii elektrycznej mają osoby nieprzeszkolone. Dodatkowo, RCD powinny być regularnie testowane, aby zapewnić ich prawidłowe funkcjonowanie, co jest standardową praktyką w utrzymaniu instalacji elektrycznych.

Pytanie 17

Która z przedstawionych opraw oświetleniowych najlepiej nadaje się do oświetlenia ogólnego?

A. C.

B. D.

C. B.

D. A.

Wybór innych opraw oświetleniowych, które nie są żyrandolami, może prowadzić do niewłaściwego oświetlenia pomieszczeń. Na przykład, jeżeli wybierzesz kinkiety, które są przeznaczone głównie do oświetlenia akcentującego, mogą one nie zapewnić wystarczającego rozproszenia światła w przestrzeni, co skutkuje niejednorodnym oświetleniem i tworzeniem cieni, które mogą być uciążliwe w codziennym użytkowaniu. Kinkiety są z reguły montowane na ścianach i skierowane na konkretne obszary, co sprawia, że są bardziej odpowiednie do podkreślania wybranych elementów dekoracyjnych lub do stworzenia przytulnej atmosfery, a nie do ogólnego oświetlenia. Ponadto, jeśli rozważasz zastosowanie lamp podłogowych, mogą one być niewystarczające, ponieważ często wymagają dodatkowego źródła światła, aby efektywnie oświetlić całe pomieszczenie. Typowe błędy myślowe związane z tymi wyborami polegają na nieuwzględnieniu faktu, że różne oprawy mają różne funkcje i zastosowania, co może prowadzić do nieefektywnego oświetlenia oraz niezadowolenia z komfortu użytkowania przestrzeni. Właściwe zrozumienie funkcji i zastosowania konkretnego rodzaju opraw oświetleniowych jest kluczowe dla osiągnięcia optymalnych warunków świetlnych w każdym pomieszczeniu.

Pytanie 18

Który element stosowany do sterowania w domowej instalacji elektrycznej przedstawiono na rysunku?

A. Regulator oświetlenia.

B. Przekaźnik bistabilny.

C. Przekaźnik priorytetowy.

D. Sterownik rolet.

Przekaźnik priorytetowy, który został przedstawiony na rysunku, jest kluczowym elementem w nowoczesnych systemach automatyki budynkowej. Oznaczenie "PR-612" jednoznacznie wskazuje na ten typ urządzenia, które jest zaprojektowane do zarządzania priorytetami w zasilaniu różnych obwodów elektrycznych. W praktyce przekaźniki priorytetowe są wykorzystywane w sytuacjach, gdzie istnieje potrzeba zarządzania zasilaniem w sposób inteligentny, na przykład w przypadku awarii zasilania lub w celu oszczędności energii. Działają one na zasadzie automatycznego przełączania źródła zasilania na urządzenia o wyższym priorytecie, co zapewnia ciągłość pracy najważniejszych systemów w budynku. Zastosowanie przekaźników priorytetowych jest zgodne z normami EN 61000-3-2 dotyczącymi ograniczeń emisji harmonicznych dla urządzeń elektrycznych oraz IEC 61131-2, która reguluje normy dla urządzeń automatyki. Dzięki zastosowaniu tych elementów, można tworzyć bardziej efektywne i bezpieczne systemy zarządzania energią w budynkach.

Pytanie 19

Którą z funkcji umożliwia układ zasilania silnika elektrycznego przedstawiony na schemacie?

A. Rozruch za pomocą rozrusznika rezystorowego.

B. Pracę ze zmiennym kierunkiem obrotów.

C. Przełączanie uzwojeń z gwiazdy na trójkąt.

D. Hamowanie dynamiczne.

Rozruch silnika elektrycznego z użyciem rozrusznika rezystorowego to jedna z popularnych metod w przemyśle. Jak to wygląda w praktyce? No, na schemacie widzimy styczniki K1M, K2M, K3M oraz rezystory R1 i R2, które współpracują, żeby stopniowo podnosić napięcie do silnika M1. Na początku rozruchu te rezystory ograniczają prąd, co zmniejsza ryzyko przeciążenia i udaru. Dzięki temu silnik osiąga pełną prędkość w kontrolowany sposób. Z mojego doświadczenia wiem, że to ważne dla trwałości maszyn. Rozruszniki rezystorowe są zgodne z normami IEC i są dobrym rozwiązaniem, bo ograniczają zakłócenia w sieci energetycznej i zwiększają bezpieczeństwo. Przy dużych mocach, taki układ to wręcz konieczność, by utrzymać integralność elektryczną i mechaniczną urządzenia.

Pytanie 20

Na przyrządzie ustawionym na zakres 300 V zmierzono napięcie w sieci, które wynosi 230 V. Do wykonania pomiaru zastosowano miernik analogowy o dokładności w klasie 1,5. Jaki jest błąd bezwzględny uzyskanego pomiaru?

A. ± 4,60 V

B. ± 4,30 V

C. ± 4,40 V

D. ± 4,50 V

Poprawna odpowiedź to ± 4,50 V, co wynika z zastosowania wzoru do obliczania błędu bezwzględnego pomiaru. Klasa dokładności miernika analogowego oznacza, że maksymalny błąd pomiarowy wynosi 1,5% zakresu pomiarowego. W przypadku zakresu 300 V, maksymalny błąd obliczamy jako 1,5% z 300 V, co daje 4,5 V. To oznacza, że rzeczywisty wynik pomiaru napięcia sieciowego 230 V może różnić się od wartości rzeczywistej o maksymalnie ± 4,50 V. Praktyczne zastosowanie tego typu pomiarów związane jest z zapewnieniem bezpieczeństwa w instalacjach elektrycznych oraz monitorowaniem ich parametrów, co jest kluczowe dla efektywnego zarządzania energią. W branży elektrycznej stosuje się różne klasy dokładności w zależności od wymaganych precyzji pomiarów, dlatego zrozumienie tych standardów jest niezbędne dla inżynierów i techników zajmujących się systemami zasilania. Odpowiednia interpretacja wyników pomiarów, z uwzględnieniem błędów, ma fundamentalne znaczenie dla analizy i diagnozowania układów elektrycznych.

Pytanie 21

W systemach sieciowych IT przy podwójnym uziemieniu, z zastosowaniem urządzenia różnicowoprądowego i napięciu izolacji 230/400 V, czas wyłączenia powinien wynosić - dla obwodu bez żyły neutralnej oraz dla obwodu z żyłą neutralną?

A. 0,4 s i 0,2 s

B. 0,8 s i 0,4 s

C. 0,4 s i 0,8 s

D. 0,2 s i 0,4 s

Wybór odpowiedzi, która nie odpowiada rzeczywistym wymaganiom czasów wyłączenia w układach sieci typu IT, może prowadzić do poważnych konsekwencji w zakresie bezpieczeństwa. Czas wyłączenia w obwodach z przewodem neutralnym rzeczywiście powinien wynosić 0,4 s, jednak czas dla obwodu bez przewodu neutralnego nie powinien być skracany poniżej 0,8 s. Odpowiedzi sugerujące 0,2 s oraz 0,4 s dla obwodu bez przewodu neutralnego błędnie interpretują zasady ochrony w układach elektrycznych, co może skutkować wydłużonym czasem reakcji urządzenia ochronnego w razie wystąpienia zagrożenia. Podobne błędy myślowe wynikają z niepełnego zrozumienia zjawisk zachodzących w obwodach elektrycznych. W przypadku awarii, krótszy czas wyłączenia niż wymagany może nie zapewnić skutecznej ochrony, co stwarza ryzyko porażenia prądem dla użytkowników. Ponadto, nieodpowiednie wartości czasów wyłączenia mogą prowadzić do niewłaściwego doboru urządzeń zabezpieczających oraz niezgodności z obowiązującymi normami, takimi jak IEC 60364. W kontekście projektowania instalacji elektrycznych, kluczowe jest stosowanie się do sprawdzonych standardów oraz dobrych praktyk, aby zapewnić bezpieczeństwo oraz niezawodność systemów elektrycznych.

Pytanie 22

Na którym rysunku przedstawiono przewód instalacyjny wtynkowy typu YDYt?

A. C.

B. D.

C. A.

D. B.

Poprawna odpowiedź to B, ponieważ przewód instalacyjny wtynkowy typu YDYt jest miedzianym przewodem jednodrutowym, który ma charakterystyczną izolację z PVC. Takie przewody są projektowane do stosowania w instalacjach elektrycznych, w miejscach, gdzie można je przybijać do ścian bez ryzyka uszkodzenia izolacji. Na zdjęciu B widzimy przewód, w którym żyły są oddzielone, co rzeczywiście odpowiada normom dla przewodów tego typu. Przewody YDYt są często wykorzystywane w instalacjach wewnętrznych, gdzie ich układ nie wymaga dodatkowej ochrony mechanicznej. Dzięki swojej konstrukcji, przewody te pozwalają na łatwy montaż i estetyczne wykończenie, co jest szczególnie ważne w budynkach mieszkalnych i biurowych. W praktyce oznacza to, że instalatorzy mogą je stosować w różnych konfiguracjach, co wpływa na elastyczność projektowania instalacji elektrycznych. Zgodność z normami PN-EN 60228 oraz PN-EN 50525-2-21 potwierdza ich jakość oraz bezpieczeństwo użytkowania.

Pytanie 23

W celu sprawdzenia poprawności działania wyłączników różnicowoprądowych zmierzono ich różnicowe prądy zadziałania. Który z wyłączników nie spełnia warunku sprawności pod względem rzeczywistego prądu zadziałania (0,5 ÷ 1,0) IΔN?

Wyłącznik 1.
Oznaczenie	Wynik pomiaru różnicowego prądu zadziałania
P302 25-10-AC	8 mA

Wyłącznik 2.
Oznaczenie	Wynik pomiaru różnicowego prądu zadziałania
P202 25-30-AC	12 mA

Wyłącznik 3.
Oznaczenie	Wynik pomiaru różnicowego prądu zadziałania
P304 40-30-AC	25 mA

Wyłącznik 4.
Oznaczenie	Wynik pomiaru różnicowego prądu zadziałania
P304 40-100-AC	70 mA

A. Wyłącznik 4.

B. Wyłącznik 1.

C. Wyłącznik 3.

D. Wyłącznik 2.

Wybierając inne odpowiedzi niż wyłącznik 2, istnieje ryzyko zrozumienia, które nie uwzględnia rzeczywistych parametrów zadziałania wyłączników różnicowoprądowych. W przypadku wyłączników, kluczowe jest zrozumienie, że ich działanie opiera się na prawidłowym wykrywaniu różnic prądowych. Wyłączniki różnicowoprądowe powinny działać w określonym zakresie prądów zadziałania, zazwyczaj między 15 mA a 30 mA. Wybór wyłącznika 1, 3 lub 4 może wynikać z błędnego założenia, że wszystkie wymienione urządzenia działają poprawnie, co jest sprzeczne z zasadami bezpieczeństwa. Często popełnianym błędem jest ignorowanie wyników pomiarów, które wskazują na rzeczywisty prąd zadziałania. W praktyce, błędna interpretacja danych pomiarowych może prowadzić do sytuacji, w których wyłącznik nie zadziała w przypadku wystąpienia awarii, co stwarza poważne zagrożenie. Aby uniknąć takich problemów, zaleca się regularne testowanie wyłączników różnicowoprądowych oraz ich wymianę w przypadku stwierdzenia niesprawności. Warto również zaznajomić się z normami i parametrami technicznymi, które regulują działanie wyłączników, aby zapewnić bezpieczeństwo i niezawodność instalacji elektrycznych.

Pytanie 24

Zamiast starego bezpiecznika trójfazowego 25 A, należy zastosować wysokoczuły wyłącznik różnicowoprądowy. Który z przedstawionych w katalogu, należy wybrać?

Wyłącznik	Oznaczenie
A.	BPC 425/030 4P AC
B.	BDC 225/030 2P AC
C.	BPC 425/100 4P AC
D.	BDC 440/030 4P AC

A. C.

B. A.

C. D.

D. B.

Wybór niepoprawnej opcji może wynikać z kilku nieporozumień dotyczących specyfikacji wyłączników różnicowoprądowych. Niezrozumienie norm dotyczących prądu znamionowego może prowadzić do nieodpowiedniego doboru urządzenia. Na przykład, niektóre opcje mogą oferować zbyt wysokie prądy znamionowe, co skutkowałoby brakiem odpowiedniego zabezpieczenia dla obciążenia 25 A. W takich przypadkach, wybór urządzenia o niższym prądzie znamionowym może prowadzić do zadziałania wyłącznika w sytuacjach, które nie są krytyczne, co obniża jego skuteczność w ochronie. Ponadto, niewłaściwe zrozumienie liczby biegunów może doprowadzić do zastosowania wyłączników jednofazowych w instalacjach trójfazowych, co jest absolutnie niezalecane, ponieważ nie zapewnia to pełnej ochrony przed porażeniem prądem. Czułość wyłącznika różnicowoprądowego jest kluczowym parametrem, który powinien być dostosowany do specyfiki instalacji. Wybór urządzenia o zbyt dużej czułości, na przykład 100 mA, może nie zapewnić odpowiedniego zabezpieczenia, podczas gdy zbyt mała czułość może prowadzić do niepotrzebnych zadziałań. Takie błędy w doborze wyłączników mogą prowadzić do poważnych konsekwencji, w tym ryzyka wystąpienia pożaru czy porażenia prądem, co jest wysoce niepożądane w każdej instalacji elektrycznej. Dlatego kluczowe jest dobrać wyłącznik, który nie tylko spełnia normy, ale również jest odpowiednio dostosowany do charakterystyki używanych urządzeń i wymagań instalacji.

Pytanie 25

Jakim oznaczeniem charakteryzuje się przewód jednożyłowy z żyłą wykonaną z aluminium, w izolacji z PVC, o przekroju 2,5 mm2, przeznaczony na napięcie znamionowe izolacji 500 V?

A. YDY 500 V 2,5 mm2

B. ALY 500 V 2,5 mm2

C. ADY 500 V 2,5 mm2

D. YLY 500 V 2,5 mm2

Odpowiedź ADY 500 V 2,5 mm2 jest jak najbardziej trafna. To standardowy symbol przewodu jednożyłowego wykonanego z aluminium, który ma izolację z PVC, czyli polichlorku winylu. W tej nazwie 'A' oznacza, że materiał żyły to aluminium, 'D' informuje nas, że mamy do czynienia z PVC, a 'Y' pokazuje, że to przewód jednożyłowy. Wiedza o takich oznaczeniach jest naprawdę ważna w inżynierii, bo dzięki temu można dobrze dobierać przewody do różnych zastosowań. To jest kluczowe dla bezpieczeństwa instalacji elektrycznych. Przewody o średnicy 2,5 mm2 są szeroko stosowane w budynkach mieszkalnych i przemysłowych, gdzie potrzebna jest odpowiednia wydolność prądowa. Napięcie 500 V oznacza maksymalne napięcie, które można stosować, co jest zgodne z normą PN-EN 60228 dotyczącą przewodów elektrycznych.

Pytanie 26

Na rysunku przedstawiono charakterystykę wyłącznika nadmiarowo-prądowego KS6 B32/3 znajdującą się w katalogu producenta. Wyłącznik ten można zastosować do zabezpieczenia przewodów o obciążalności długotrwałej

A. 25 A

B. 29 A

C. 34 A

D. 30 A

Wybór niewłaściwej obciążalności przewodów, na przykład 29 A, 25 A czy 30 A, wynika często z niewłaściwego zrozumienia zasad doboru zabezpieczeń elektrycznych. Prąd znamionowy wyłącznika nadmiarowo-prądowego KS6 B32/3 wynosi 32 A, co oznacza, że obciążalność długotrwała przewodów musi być wyższa od tej wartości, aby uniknąć sytuacji, w której wyłącznik będzie się zbyt często wyzwalał podczas normalnej pracy. Wybór 29 A to minimalna wartość, która nie spełnia wymogu większej obciążalności długotrwałej, co może prowadzić do niepożądanych wyłączeń urządzenia. Z kolei 25 A jest jeszcze bardziej nieodpowiedni, ponieważ nie tylko nie przekracza prądu znamionowego wyłącznika, ale także stwarza ryzyko uszkodzenia instalacji w przypadku krótkotrwałego wzrostu obciążenia. Wybór 30 A również jest niewłaściwy, gdyż nie zapewnia odpowiedniego marginesu, co może prowadzić do nieefektywności systemu zabezpieczeń. Podstawową zasadą projektowania instalacji elektrycznych jest zapewnienie, że każdy element systemu jest dobrany z odpowiednim zapasem, co nie tylko zwiększa bezpieczeństwo, ale również stabilność i niezawodność całej instalacji. Niezrozumienie tych zasad może prowadzić do poważnych konsekwencji, w tym ryzyka uszkodzenia sprzętu oraz zagrożenia dla użytkowników.

Pytanie 27

Izolację przewodu YDY 5x6 450/700 V należy kontrolować induktorem przy napięciu

A. 2500 V

B. 500 V

C. 250 V

D. 1000 V

Pomiar rezystancji izolacji przewodu YDY 5x6 450/700 V powinien być przeprowadzany przy użyciu induktora na napięciu 1000 V. Taki poziom napięcia jest zgodny z normami i standardami branżowymi, które zalecają używanie wyższych napięć w celu uzyskania dokładnych i wiarygodnych wyników pomiarów izolacji. Przy pomiarze rezystancji izolacji na napięciu 1000 V można skutecznie sprawdzić, czy izolacja przewodu wytrzymuje wymagane napięcia robocze oraz czy nie występują mikrouszkodzenia, które mogłyby prowadzić do awarii. Przykładem zastosowania pomiaru na takim poziomie napięcia jest testowanie instalacji elektrycznych w budynkach przemysłowych, gdzie zabezpieczenie przed porażeniem prądem jest kluczowe. Dobrą praktyką jest także przeprowadzanie takich pomiarów w cyklu konserwacyjnym, aby zapobiec ewentualnym uszkodzeniom i zapewnić bezpieczeństwo użytkowników.

Pytanie 28

Narzędzie przestawione na ilustracji przeznaczone jest do

A. profilowania przewodów.

B. wciskania łożysk.

C. zdejmowania pierścieni Segera.

D. zaciskania złączek Wago.

Narzędzie przedstawione na ilustracji to specjalistyczne szczypce do pierścieni Segera, które odgrywają kluczową rolę w branży mechanicznej i motoryzacyjnej. Umożliwiają one szybki i efektywny montaż oraz demontaż pierścieni zabezpieczających, które są powszechnie stosowane do zabezpieczania elementów na wałach lub w otworach. Dzięki charakterystycznym końcówkom, które pasują do otworów w pierścieniach, użytkownik może łatwo rozszerzyć lub ściągnąć pierścień Segera bez ryzyka uszkodzenia zarówno narzędzia, jak i zamontowanych komponentów. W praktyce użycie szczypiec do pierścieni Segera znacznie zwiększa efektywność pracy, minimalizując czas potrzebny na wymianę elementów, co jest niezbędne w kontekście utrzymania ruchu czy serwisowania maszyn. Ponadto, stosowanie odpowiednich narzędzi, takich jak te szczypce, wpisuje się w dobre praktyki inżynieryjne, które zalecają korzystanie z dedykowanych narzędzi do specyficznych zadań, co pozwala na uniknięcie błędów związanych z używaniem nieodpowiednich rozwiązań. Dlatego też, znajomość i umiejętność posługiwania się szczypcami do pierścieni Segera jest nie tylko korzystna, ale wręcz niezbędna w wielu dziedzinach techniki.

Pytanie 29

Na którym rysunku zamieszczono gniazdo wtyczkowe bryzgoszczelne?

A. B.

B. C.

C. D.

D. A.

Gniazdo wtyczkowe bryzgoszczelne, które widzisz na zdjęciu C, zostało zaprojektowane tak, żeby dobrze chronić przed wilgocią i wodą. To znaczy, że nadaje się do miejsc, gdzie warunki atmosferyczne mogą być naprawdę trudne. Jest zgodne z normami PN-EN 60670-1, które mówią, jakie powinny być wymagania dla takich gniazd. Często mają dodatkowe uszczelki i osłony, które blokują wodę przed dostaniem się do wnętrza połączenia elektrycznego. W praktyce, gniazda bryzgoszczelne stosuje się w ogrodach, na tarasach albo w pobliżu basenów, gdzie zwykłe gniazda mogłyby się łatwo zepsuć. Fajnie jest też zwracać uwagę na oznaczenia IP, które mówią, jak to gniazdo jest chronione przed wodą i pyłem. Używanie takich gniazd to lepsze bezpieczeństwo dla użytkowników i dłuższa żywotność naszej instalacji elektrycznej.

Pytanie 30

Zgodnie z aktualnymi przepisami prawa budowlanego, w nowych budynkach konieczne jest montowanie gniazdek z zabezpieczeniami.

A. w łazienkach.

B. we wszystkich pomieszczeniach.

C. w holach.

D. w sypialniach.

Odpowiedzi wskazujące na instalację gniazd z kołkami ochronnymi w holach, sypialniach czy we wszystkich pomieszczeniach mogą wynikać z niepełnego zrozumienia przepisów dotyczących bezpieczeństwa elektrycznego. Warto zaznaczyć, że chociaż gniazda z kołkami ochronnymi są ważnym elementem instalacji elektrycznych, ich umiejscowienie powinno być zgodne z warunkami panującymi w poszczególnych pomieszczeniach. Hol, jako przestrzeń o niskim ryzyku kontaktu z wodą, nie wymaga stosowania gniazd z kołkami ochronnymi w takim stopniu, jak łazienki. Z kolei w sypialniach również nie jest to standardem, ponieważ te pomieszczenia są mniej narażone na kontakt z wodą, co zmniejsza ryzyko porażenia prądem. W odniesieniu do odpowiedzi mówiącej o 'wszystkich pomieszczeniach', warto wskazać, że takie podejście może prowadzić do niewłaściwego planowania instalacji elektrycznych, które powinny być dostosowane do specyfiki każdego pomieszczenia. W praktyce, stosowanie gniazd z kołkami ochronnymi powinno być zróżnicowane w zależności od miejsca, aby zapewnić efektywne zabezpieczenia, które są zgodne z wymogami norm PN-IEC 60364. Dlatego ważne jest, aby projektanci i wykonawcy instalacji elektrycznych dokładnie znali przepisy i dostosowywali je do warunków panujących w każdym pomieszczeniu, co jest kluczowe dla zachowania bezpieczeństwa użytkowników.

Pytanie 31

Który element instalacji elektrycznej przedstawiono na rysunku?

A. Wyłącznik ciśnieniowy.

B. Ogranicznik mocy.

C. Wyłącznik priorytetowy.

D. Ogranicznik przepięć.

Odpowiedź jest trafna! Na tym rysunku widzimy urządzenie elektryczne, które ma oznaczenia związane z mocą, takie jak Pm. Ogranicznik mocy odgrywa naprawdę ważną rolę w nowoczesnych instalacjach elektrycznych. Jego zadaniem jest pilnowanie i regulowanie, ile energii zużywamy, co pomaga uniknąć przepięć i przeciążeń. W praktyce, takie urządzenia często spotykamy w obiektach komercyjnych i przemysłowych, gdzie ryzyko przekroczenia przydzielonej mocy jest spore. Dzięki temu, osoby zarządzające instalacjami mogą lepiej kontrolować zużycie prądu, co przekłada się na niższe koszty i większe bezpieczeństwo. Co więcej, ograniczniki mocy muszą być zgodne z europejskimi normami, jak na przykład EN 61000, które mówią o jakości energii elektrycznej oraz o ochronie instalacji przed napięciami, które są za wysokie.

Pytanie 32

Którym symbolem graficznym oznacza się prowadzenie przewodów elektrycznych na drabinkach kablowych?

A. Symbolem 4.

B. Symbolem 2.

C. Symbolem 1.

D. Symbolem 3.

Symbol graficzny, który dobrze oznacza prowadzenie przewodów na drabinkach kablowych, to symbol 2. Przedstawia on drabinkę z poprzeczkami. Drabinki kablowe są naprawdę ważne w instalacjach elektrycznych, bo pomagają w utrzymaniu porządku i ułatwiają konserwację. W praktyce używanie odpowiednich symboli jest kluczowe dla zrozumienia schematów elektrycznych. Dzięki temu możemy uniknąć wielu problemów i zapewnić sobie bezpieczeństwo podczas pracy z instalacjami. W normach jak PN-EN 60617 mówi się o tym, jak ważne są jednoznaczne oznaczenia, by uniknąć błędów. Dlatego symbol 2 jest powszechnie akceptowany w branży, co czyni go bardzo przydatnym.

Pytanie 33

Jaką cechę materiału izolacyjnego wskazuje ostatnia litera w oznaczeniu kabla LYc?

A. Odporność na ciepło

B. Zwiększenie wytrzymałości mechanicznej

C. Niepalność

D. Odporność na olej

Wybór złej odpowiedzi może wprowadzić w błąd, gdy chodzi o materiały izolacyjne. Odporność na olej jest przydatna w przemyśle, gdzie przewody mają styczność z chemikaliami, ale to nie to, co oznacza LYc. Inżynierowie patrzą na różne czynniki przy wyborze materiałów elektrycznych, ale w przypadku oznaczenia LYc chodzi głównie o to, jak przewód znosi ciepło. Zwiększanie wytrzymałości na naprężenia mechaniczne jest ważne w wielu przypadkach, ale nie zawsze znaczy, że przewód będzie odporny na wysokie temperatury. To może prowadzić do problemów, jeżeli użyjesz go w nieodpowiednich warunkach. Niepalność to również ważna cecha, ale to nie ma nic wspólnego z oznaczeniem LYc. Kluczowe jest, żeby znać standardy i normy związane z materiałami, żeby uniknąć zagrożeń przy ich używaniu.

Pytanie 34

Na którym rysunku przedstawiono układ zasilania lampy rtęciowej?

A. C.

B. D.

C. B.

D. A.

Wybór innej odpowiedzi może wynikać z nieporozumień dotyczących budowy i działania układu zasilania lamp rtęciowych. Schematy przedstawione w odpowiedziach A, C i D nie zawierają kluczowych elementów, które są niezbędne do prawidłowego funkcjonowania lampy rtęciowej. Na przykład, odpowiedź A może przedstawiać układ zasilania, który nie ma dławika, co jest fundamentalnym błędem, gdyż dławik jest niezbędny do ograniczenia prądu i zapewnienia stabilności działania lampy. W przypadku odpowiedzi C, zamiast kondensatora, mogłyby znajdować się inne komponenty, co nie tylko zmienia funkcjonalność układu, ale także prowadzi do ryzyka uszkodzenia lampy. Z kolei odpowiedź D, jeśli zawiera inne źródło zasilania, może wprowadzać w błąd co do zasady działania lamp rtęciowych. Kluczowym błędem myślowym przy wyborze niepoprawnych odpowiedzi jest niewłaściwe zrozumienie roli dławika i kondensatora w układzie, które są niezbędne do zapewnienia odpowiednich warunków pracy lampek rtęciowych. W praktycznych zastosowaniach, ignorowanie tych elementów może prowadzić do awarii, co podkreśla znaczenie znajomości poprawnych schematów zasilania w kontekście bezpieczeństwa elektrycznego oraz efektywności energetycznej.

Pytanie 35

W lokalu, który jest zasilany napięciem 400 V (3/N/PE 50Hz), zainstalowano następujące urządzenia:
1. przepływowy podgrzewacz wody (12 kW) - obwód trójfazowy
2. zmywarka do naczyń (3,5 kW) - obwód jednofazowy
3. kuchenka elektryczna (9,5 kW) - obwód trójfazowy
4. pralka automatyczna (4,5 kW) - obwód jednofazowy

Odbiorniki jednofazowe i trójfazowe są zasilane z dwóch różnych obwodów. W celu zabezpieczenia wykorzystano wyłączniki instalacyjne. Jakie wartości prądu znamionowego powinny być zastosowane dla zabezpieczeń obwodu jedno- i trójfazowego?

A. 25 A, 40 A

B. 25 A, 25 A

C. 40 A, 25 A

D. 40 A, 40 A

Wartości prądów znamionowych w niepoprawnych odpowiedziach mogą wprowadzać w błąd, ponieważ nie uwzględniają one rzeczywistych wymagań technicznych związanych z mocą odbiorników. W przypadku, gdy dla obwodu trójfazowego zastosowano by zabezpieczenie o wartości 25 A, to byłoby to niewystarczające dla podgrzewacza wody, który wymaga przynajmniej 17,32 A, co w połączeniu z marginesem bezpieczeństwa powinno skutkować zabezpieczeniem 40 A. Ponadto, zastosowanie zabezpieczenia 25 A dla obwodu jednofazowego zmywarki również jest nieodpowiednie, ponieważ przy mocy 3,5 kW pobór prądu wynosi 15 A, co nie jest wystarczające w kontekście dodatkowych obciążeń, które mogą wystąpić w czasie pracy. Takie podejście ignoruje zasady dotyczące projektowania zabezpieczeń, które zalecają dobieranie wartości zabezpieczeń z uwzględnieniem maksymalnych obciążeń oraz ewentualnych skoków chwilowych poboru prądu. Zbyt niskie wartości zabezpieczeń mogą prowadzić do częstych wyłączeń, co wpłynie na komfort użytkowania oraz w dłuższej perspektywie może uszkodzić urządzenia. Wartości 40 A dla obu obwodów są zgodne z dobrymi praktykami branżowymi oraz uwzględniają zasady ochrony przed przeciążeniem, co jest kluczowe dla zapewnienia bezpieczeństwa i niezawodności instalacji elektrycznych.

Pytanie 36

Kabel typu YAKY przedstawiono na rysunku

A. D.

B. A.

C. B.

D. C.

Kabel typu YAKY jest kluczowym elementem instalacji elektroenergetycznych, charakteryzującym się izolacją z polwinitu oraz okrągłym przekrojem. Odpowiedź B jest właściwa, ponieważ przedstawiony kabel spełnia te kryteria. W praktyce kable YAKY są powszechnie wykorzystywane w różnych zastosowaniach, zarówno w budynkach mieszkalnych, jak i przemysłowych. Dzięki swojej konstrukcji, kable te zapewniają wysoką odporność na działanie niekorzystnych warunków atmosferycznych oraz mechanicznych uszkodzeń, co czyni je idealnym rozwiązaniem w instalacjach na zewnątrz budynków. Zgodnie z normami PN-EN 60332-1, kable YAKY muszą wykazywać określone właściwości dielektryczne i mechaniczne, co zapewnia ich niezawodność i bezpieczeństwo użytkowania. Wiedza na temat takich kabli jest niezbędna dla inżynierów i techników zajmujących się projektowaniem oraz montażem instalacji elektrycznych, co pozwala na dobór odpowiednich komponentów do konkretnych warunków pracy.

Pytanie 37

Na którym rysunku przedstawiono schemat podłączenia automatu schodowego, umożliwiający prawidłową pracę układu oświetlenia?

A. B.

B. D.

C. A.

D. C.

Rysunek C przedstawia prawidłowe podłączenie automatu schodowego, co jest kluczowe dla zapewnienia efektywnego i bezpiecznego działania systemu oświetleniowego w miejscach o dużym natężeniu ruchu, takich jak klatki schodowe. W tym układzie przewód fazowy L jest prawidłowo podłączony do zacisku L automatu, co umożliwia kontrolowanie przepływu prądu. Zastosowanie przewodu neutralnego N do zacisku N zapewnia zamknięcie obwodu, a poprawne podłączenie przewodu oświetleniowego do symbolu żarówki gwarantuje, że po naciśnięciu przycisku oświetlenie zostanie włączone. Przyciski połączeniowe do zacisków A1 i A2 są niezbędne, aby umożliwić użytkownikom uruchomienie oświetlenia z różnych lokalizacji. Dobrą praktyką jest również stosowanie automatów schodowych, które mają możliwość regulacji czasu świecenia, co zwiększa komfort użytkowania oraz oszczędność energii. W kontekście norm i standardów, instalacje elektryczne powinny być zgodne z wymaganiami normy PN-IEC 60364, która określa zasady projektowania i wykonania instalacji elektrycznych, zapewniając bezpieczeństwo oraz efektywność energetyczną.

Pytanie 38

Jakiego urządzenia pomiarowego używa się do weryfikacji ciągłości przewodu PE w systemie elektrycznym?

A. Miernika z funkcją pomiaru pojemności

B. Miernika z funkcją pomiaru rezystancji

C. Woltomierza

D. Amperomierza

Użycie woltomierza do sprawdzenia ciągłości przewodu PE jest nieodpowiednie, ponieważ ten przyrząd mierzy różnicę potencjałów między dwoma punktami w obwodzie elektrycznym, a nie rezystancję. Mierzenie napięcia nie dostarcza informacji na temat ciągłości obwodu, co jest kluczowe w ocenie stanu przewodu ochronnego. Podobnie, amperomierz, który mierzy prąd płynący przez obwód, nie jest w stanie zweryfikować, czy przewód PE jest w pełni sprawny oraz czy nie ma w nim przerwy. Użycie tych dwóch przyrządów może prowadzić do błędnych wniosków, ponieważ nie są one zaprojektowane do analizy rezystancji. Z kolei miernik z funkcją pomiaru pojemności również nie jest odpowiedni, ponieważ jego zadaniem jest pomiar pojemności elektrycznej komponentów, a nie ocena ciągłości przewodów. W praktyce pomiar rezystancji przewodu PE ma kluczowe znaczenie w kontekście zgodności z normami bezpieczeństwa, a nieprawidłowe podejście do tego zagadnienia może skutkować poważnymi konsekwencjami dla bezpieczeństwa użytkowników. Dlatego tak istotne jest stosowanie odpowiednich narzędzi, które umożliwiają precyzyjne pomiary i analizę stanu instalacji elektrycznej.

Pytanie 39

Ile maksymalnie gniazd wtyczkowych można zainstalować w jednym obwodzie w systemach odbiorczych?

A. 12 szt.

B. 6 szt.

C. 2 szt.

D. 10 szt.

Maksymalna liczba gniazd wtyczkowych, które można podłączyć do jednego obwodu w instalacjach elektrycznych, wynosi 10 sztuk. Taka wartość wynika z przepisów zawartych w normie PN-IEC 60364 oraz wytycznych dotyczących projektowania instalacji elektrycznych. Ograniczenie to ma na celu zapewnienie bezpieczeństwa użytkowania oraz ochrony przed przeciążeniem obwodu. W praktyce, jeżeli do obwodu podłączonych jest zbyt wiele gniazd, może to prowadzić do znacznego wzrostu obciążenia, co z kolei zwiększa ryzyko przegrzania przewodów, a w skrajnych przypadkach może prowadzić do pożaru. Warto zwrócić uwagę na rzeczywiste obciążenie urządzeń, które będą podłączane do gniazd, a także na rodzaj przewodów użytych w danym obwodzie. Przykładowo, jeśli planujemy podłączenie urządzeń o wysokim poborze mocy, takich jak czajniki elektryczne czy grzejniki, lepiej jest zredukować liczbę gniazd do mniejszej wartości, aby zabezpieczyć obwód przed nadmiernym przeciążeniem. Dobrą praktyką jest także stosowanie zabezpieczeń w postaci wyłączników różnicowoprądowych oraz odpowiedniego doboru przekrojów przewodów, co dodatkowo zwiększa bezpieczeństwo korzystania z instalacji elektrycznej.

Pytanie 40

Z którym zaciskiem będzie połączony zacisk 23 stycznika K2, jeżeli układ elektryczny zostanie zmontowany zgodnie z przedstawionym schematem montażowym?

A. Z zaciskiem 21 przycisku S1

B. Z zaciskiem 2 listwy zaciskowej X1

C. Z zaciskiem X1 lampki kontrolnej H1

D. Z zaciskiem 1 listwy zaciskowej X1

Poprawna odpowiedź to połączenie zacisku 23 stycznika K2 z zaciskiem 2 listwy zaciskowej X1. Analizując schemat montażowy, możemy dostrzec, że linia łącząca te dwa elementy jest wyraźnie zaznaczona, co jednoznacznie wskazuje na to połączenie. W kontekście praktycznym, takie połączenie jest kluczowe dla prawidłowego działania układów sterujących. Zachowanie zgodności z schematem montażowym jest istotne, aby zapewnić bezpieczeństwo i niezawodność instalacji. W branży elektrycznej przestrzeganie schematów oraz standardów, takich jak normy IEC czy PN-EN, jest fundamentem dobrych praktyk. Na przykład, błędne połączenie mogłoby prowadzić do uszkodzenia urządzeń lub stanowić zagrożenie dla użytkowników. Dlatego ważne jest, aby zawsze dokonywać dokładnych analiz i weryfikacji schematów przed przystąpieniem do montażu, co nie tylko zwiększa efektywność, ale także minimalizuje ryzyko awarii.
