Informacje o egzaminie:

Zawód: Technik geodeta
Kwalifikacja: BUD.18 - Wykonywanie pomiarów sytuacyjnych, wysokościowych i realizacyjnych oraz opracowywanie wyników tych pomiarów
Data rozpoczęcia: 10 maja 2026 19:48
Data zakończenia: 10 maja 2026 19:58

Egzamin zdany!

Wynik: 26/40 punktów (65,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Wykonanie mapy zasadniczej dla obszarów z istotnym obecnym lub prognozowanym zainwestowaniem powinno odbywać się w skali

A. 1:2000

B. 1:5000

C. 1:1000

D. 1:500

Odpowiedź 1:2000 jest prawidłowa, ponieważ opracowanie mapy zasadniczej dla terenów o znacznym obecnym lub przewidywanym zainwestowaniu wymaga szczegółowego przedstawienia lokalizacji, granic i charakterystyki terenu. Skala 1:2000 pozwala na dokładne przedstawienie elementów urbanistycznych, takich jak ulice, budynki oraz infrastruktura techniczna. W praktyce, mapy w tej skali stosowane są do projektowania i planowania przestrzennego, co jest kluczowe w kontekście uchwał planistycznych i decyzji administracyjnych. W standardach branżowych, takich jak normy dotyczące geodezji i kartografii, podkreśla się znaczenie precyzyjnych odwzorowań w przypadkach intensywnej zabudowy. Przykładem zastosowania może być przygotowanie dokumentacji do wydania pozwolenia na budowę, gdzie konieczne jest uwzględnienie wszystkich detali infrastrukturalnych i istniejących obiektów, co jest możliwe tylko w takiej skali.

Pytanie 2

Wysokości elementów infrastruktury terenu na mapach geodezyjnych podaje się z dokładnością

A. 0,05 m

B. 0,5 m

C. 0,1 m

D. 0,01 m

Wysokości elementów naziemnych uzbrojenia terenu na mapach zasadniczych podawane są z dokładnością do 0,01 m, co wynika z potrzeby zachowania precyzji w dokumentacji geodezyjnej. Taka dokładność jest szczególnie istotna w kontekście prac budowlanych, inżynieryjnych oraz planowania przestrzennego. Umożliwia to nie tylko dokładne odwzorowanie terenu, ale także wspiera podejmowanie decyzji na podstawie precyzyjnych danych. Na przykład, w przypadku budowy infrastruktury, umiejętność dokładnego określenia wysokości elementów terenu ma kluczowe znaczenie dla projektowania systemów odwodnienia czy układania dróg. Stosowanie się do tej normy jest zgodne z wytycznymi określonymi w Polskiej Normie PN-EN ISO 19100, która dotyczy geoinformatyki. Praktyka ta również podnosi jakość usług geodezyjnych, co jest kluczowe w kontekście zaufania do dokumentacji oraz jej wykorzystania w późniejszych etapach inwestycji.

Pytanie 3

W terenie zmierzono odcinek AB o długości D_AB = 33,00 m. Na mapie odległość pomiędzy punktami AB wynosi d_AB = 66,00 mm. Jaką skalę ma mapa?

A. 1:1000

B. 1:500

C. 1:250

D. 1:2000

Nieprawidłowe odpowiedzi wynikają z błędnych założeń dotyczących proporcji oraz jednostek miar. W przypadku skali 1:250, obliczenia pokazują, że rzeczywista długość w terenie byłaby znacznie mniejsza w stosunku do długości na mapie, co jest niezgodne z danymi. Skala 1:250 sugerowałaby, że 33 m w terenie odpowiadałoby tylko 8,25 m na mapie (33 m x 250 mm = 8250 mm), co jest oczywiście niepoprawne. Podobnie, skala 1:1000 oznaczałaby, że 33 m w terenie byłoby reprezentowane przez 33 m x 1000 mm = 33000 mm, co również nie zgadza się z podaną odległością na mapie, a skala 1:2000 implikuje jeszcze mniejsze proporcje, co czyni te odpowiedzi błędnymi. Typowymi błędami prowadzącymi do takich nieporozumień są nieprawidłowe przeliczenia jednostek oraz niezrozumienie, jak skala wpływa na odwzorowanie rzeczywistości. Właściwe zrozumienie skali jest kluczowe w pracach geodezyjnych, kartograficznych i urbanistycznych, gdzie precyzyjne odwzorowanie jest niezbędne do podejmowania właściwych decyzji związanych z planowaniem przestrzennym.

Pytanie 4

Teoretyczna suma kątów wewnętrznych w wieloboku zamkniętym liczona jest ze wzoru

A. $ [w]_t = (n + 2) \cdot 200^g $

B. $ [w]_t = Ak - Ap + n \cdot 200^g $

C. $ [w]_t = Ap - Ak + n \cdot 200^g $

D. $ [w]_t = (n - 2) \cdot 200^g $

Prawidłowe wyznaczenie sumy kątów wewnętrznych wieloboku zamkniętego jest fundamentem zarówno w matematyce, jak i w praktycznej geodezji. Niestety, wiele osób myli się, ponieważ wprowadza do wzoru inne elementy, takie jak kąty przy wierzchołku (Ak), kąty przy podstawie (Ap) czy myli kolejność, co prowadzi do błędnych wyników. Szczególnie mylące bywa stosowanie wzorów, w których pojawia się suma kątów zewnętrznych lub dodatkowe elementy charakterystyczne dla innych zagadnień geometrycznych – na przykład dla rozwiązywania czworoboków sferycznych czy zadań z zakresu triangulacji, gdzie pojawiają się inne korekty. Częstym błędem koncepcyjnym jest też stosowanie wzoru z plusem zamiast minusa lub z błędną liczbą trójkątów, czyli (n+2) zamiast (n-2), co wynika z niezrozumienia, że wielobok na płaszczyźnie daje się rozciąć zawsze na (n-2) trójkąty. Uczniowie nierzadko próbują ogólnych wzorów na sumę kątów z innych dziedzin zamiast stosować typowy dla geodezji zapis bazujący na gradach. Z mojego doświadczenia wynika, że zamieszanie rodzi się głównie przez nieuważne czytanie polecenia i automatyczne stosowanie przypadkowego wzoru. Kluczowa sprawa: zawsze sumę kątów wewnętrznych dowolnego n-kąta na płaszczyźnie obliczamy przez pomnożenie liczby trójkątów (czyli n-2) razy suma kątów w jednym trójkącie (200 gradów w jednostkach geodezyjnych). Wszelkie inne podejścia prowadzą do błędnych wyników i mogą skutkować poważnymi pomyłkami przy praktycznych pomiarach terenowych, co w geodezji jest nie do zaakceptowania. Dlatego lepiej od razu opanować tę zależność i nie kombinować z innymi wzorami, które nie mają poparcia w standardach branżowych.

Pytanie 5

W jakiej skali sporządza się mapy zasadnicze dla niewielkich miejscowości, obszarów metropolitalnych i stref przemysłowych?

A. 1 : 2000

B. 1 : 5000

C. 1 : 500

D. 1 : 1000

Mapy zasadnicze małych miast, aglomeracji miejskich i obszarów przemysłowych nie są sporządzane w skali 1 : 2000, 1 : 500 ani 1 : 5000, ponieważ każda z tych skal nie odpowiada wymaganiom dokładności, jakie stawiane są tego typu dokumentacji. Skala 1 : 2000 jest zbyt mało szczegółowa dla obszarów, gdzie konieczna jest dokładna analiza urbanistyczna. Przykładowo, przy takiej skali, każdy centymetr na mapie odpowiada 20 metrów w rzeczywistości, co czyni mapę niepraktyczną do zadań takich jak planowanie nowych budynków czy infrastruktury. Z kolei skala 1 : 500 jest zbyt dużą szczegółowością dla mapy zasadniczej, co może prowadzić do nieprzydatności w codziennym użytkowaniu, ponieważ w takich przypadkach trudne staje się obejmowanie szerszych obszarów. Natomiast skala 1 : 5000, chociaż w niektórych sytuacjach może być użyteczna dla bardziej ogólnych analiz, nie dostarcza wystarczającej dokładności niezbędnej dla lokalnych planów zagospodarowania przestrzennego. Niezrozumienie zasadności doboru skali w kontekście potrzeby szczegółowości w dokumentacji przestrzennej prowadzi do powszechnych błędów w interpretacji danych geograficznych i urbanistycznych. W praktyce, wybór odpowiedniej skali powinien być oparty na analizie potrzeb użytkowych oraz zagadnień związanych z planowaniem przestrzennym, co pozwala zoptymalizować wykorzystanie przestrzeni oraz inwestycji.

Pytanie 6

Na mapach terenowych nie uwzględnia się obiektów budowlanych

A. drewnianych, które nie są zamieszkałe

B. drewnianych przeznaczonych do wyburzenia

C. murowanych mieszkalnych w etapie projektowania

D. murowanych gospodarczych w stanie surowym

Odpowiedzi, które wskazują na budynki drewniane niezamieszkałe, drewniane przeznaczone do rozbiórki, oraz murowane gospodarcze w stanie surowym, są błędne z kilku powodów. Po pierwsze, budynki drewniane niezamieszkałe, mimo że nie są aktualnie użytkowane, mogą być fizycznie obecne i w związku z tym powinny być zaznaczone na szkicach polowych. Z kolei budynki drewniane przeznaczone do rozbiórki, będąc obiektami już istniejącymi, również muszą być uwzględnione, ponieważ ich obecność wpływa na aktualny stan zagospodarowania terenu. W przypadku murowanych budynków gospodarczych w stanie surowym, które mogą być w trakcie budowy, również powinny być zaznaczone, ponieważ ich konstrukcja ma realny wpływ na otoczenie. Typowym błędem myślowym jest założenie, że tylko budynki w pełni ukończone powinny być przedstawiane na szkicach. W rzeczywistości, wszystkie obiekty budowlane, które mają istotny wpływ na analizowany teren, powinny być dokumentowane, niezależnie od ich statusu budowlanego. Zrozumienie zasadności uwzględniania różnych typów budynków na szkicach polowych jest kluczowe dla prawidłowego przeprowadzania analizy przestrzennej oraz dla zachowania spójności i kompletności dokumentacji urbanistycznej.

Pytanie 7

Jeśli długość odcinka na mapie w skali 1:500 wynosi 20 cm, to jaka jest rzeczywista długość tego odcinka w terenie?

A. 500 m

B. 50 m

C. 1000m

D. 100 m

Odpowiedzi 1000 m, 50 m oraz 500 m są błędne, ponieważ nie uwzględniają prawidłowych zasad przeliczania długości z mapy na rzeczywiste odległości. W przypadku skali 1:500, każdy centymetr na mapie odpowiada 500 centymetrom w terenie, co oznacza, że mylenie jednostek lub niesłuszna interpretacja wartości skali prowadzi do niepoprawnych obliczeń. Osoby, które uznały odpowiedź 1000 m, mogły błędnie przyjąć, że długość na mapie jest przeliczana wprost na metry, zapominając, że 20 cm na mapie to zaledwie 10 m (20 cm x 50 = 1000 cm = 10 m), co jest dalekie od rzeczywistego przeliczenia. Odpowiedź 50 m może wynikać z pomyłki w odniesieniu do mniejszej skali, co pokazuje brak pełnego zrozumienia zasad przy obliczaniu długości. Z kolei 500 m może być wynikiem nadinterpretacji skali, gdzie użytkownik nie uwzględnił faktu, że przeliczając 20 cm na mapie przez 500 cm, uzyskałby 100 m, a nie 500 m. Takie sytuacje wskazują na powszechne problemy z interpretacją skal, które są kluczowe w geodezji i kartografii. Dlatego tak istotne jest, aby zrozumieć, jak działają skale oraz jak prawidłowo przeliczać długości, co jest podstawą nie tylko w naukach o ziemi, ale również w wielu dziedzinach inżynieryjnych i architektonicznych.

Pytanie 8

Niwelator to narzędzie służące do dokonania pomiaru

A. wysokości punktów

B. różnic wysokości

C. kątów zenitalnych

D. kątów nachylenia

Niwelator to dosyć specyficzne urządzenie, które służy głównie do mierzenia różnic wysokości pomiędzy punktami w terenie. Jak to działa? Wykorzystuje coś w rodzaju poziomicy, by dokładnie określić te różnice. To bardzo ważne w różnych dziedzinach, takich jak budownictwo czy geodezja, bo dobrze wykonane pomiary wysokości są kluczowe. Na przykład, kiedy budujemy fundamenty, musimy być pewni, że wszystko jest na właściwej wysokości, żeby budowla była stabilna. Niwelatory są też wykorzystywane do tworzenia map topograficznych, gdzie precyzyjne różnice w wysokościach terenu mają ogromne znaczenie. W branży mamy różne normy, jak ISO, które przypominają, jak ważne są dokładne pomiary. A co ciekawe, teraz mamy również niwelatory elektroniczne, które jeszcze bardziej podnoszą jakość pomiarów, co naprawdę ma znaczenie w dzisiejszych projektach budowlanych.

Pytanie 9

Za zbieranie, zarządzanie i kontrolowanie przyjmowanych dokumentów do centralnego zasobu geodezyjnego i kartograficznego oraz udostępnianie jego informacji odpowiedzialny jest

A. wojewódzki inspektor nadzoru geodezyjnego i kartograficznego

B. starosta

C. Główny Geodeta Kraju

D. marszałek województwa

Główny Geodeta Kraju jest kluczowym organem w polskim systemie geodezyjnym i kartograficznym, odpowiedzialnym za gromadzenie, prowadzenie oraz kontrolę opracowań w centralnym zasobie geodezyjnym i kartograficznym. Jego zadania są ściśle związane z zapewnieniem spójności i aktualności danych, co jest niezbędne dla wielu dziedzin, takich jak planowanie przestrzenne, inżynieria czy ochrona środowiska. Na przykład, w procesie tworzenia dokumentacji dotyczącej inwestycji budowlanych, Główny Geodeta Kraju dostarcza dane geodezyjne, które są podstawą dla prawidłowego projektowania i realizacji obiektów budowlanych. Ponadto, zgodnie z obowiązującymi standardami, Główny Geodeta Kraju współpracuje z innymi instytucjami publicznymi oraz organami samorządowymi, co pozwala na efektywniejsze udostępnianie danych oraz ich wykorzystanie w praktyce. Dzięki tej współpracy możliwe jest również wprowadzenie innowacji oraz dostosowanie standardów do zmieniających się potrzeb rynku.

Pytanie 10

W której bazie danych państwowego zasobu geodezyjnego i kartograficznego można znaleźć informacje o podziemnych przewodach elektroenergetycznych?

A. EGiB

B. GESUT

C. BDSOG

D. BDOT500

GESUT, czyli Geodezyjna Ewidencja Sieci Uzbrojenia Terenu, to super ważna baza danych. Zawiera ona wszystkie info o infrastrukturze technicznej, w tym o podziemnych kablach elektrycznych. Jak się planuje nowe budowy, to istotne, żeby wiedzieć, gdzie co jest. Dzięki temu można uniknąć uszkodzeń sieci energetycznych, co przecież byłoby katastrofą. Projektanci i geodeci mogą korzystać z GESUT, żeby szybko znaleźć lokalizację i szczegóły dotyczące tych podziemnych przewodów, co jest mega pomocne w trakcie projektowania i budowania. Dodatkowo, standardy GESUT są zgodne z międzynarodowymi rozwiązaniami, co sprawia, że jest to naprawdę przydatne w dzisiejszych czasach, kiedy urbanistyka i inżynieria rozwijają się tak szybko.

Pytanie 11

Który z błędów instrumentalnych teodolitu nie jest usuwany podczas pomiaru kąta w dwóch różnych położeniach lunety?

A. Kolimacja

B. Inklinacja

C. Miejsca zera

D. Libelli rurkowej

Libella rurkowa jest elementem teodolitu służącym do poziomowania instrumentu. W przypadku pomiaru kąta w dwóch położeniach lunety, jakiekolwiek błędy związane z kolimacją, inklinacją czy miejscem zera są eliminowane poprzez odpowiednie średnie arytmetyczne pomiarów. Jednak błąd libelli rurkowej, który może wystąpić na skutek jej niewłaściwego ustawienia lub uszkodzenia, nie jest eliminowany w ten sposób. W praktyce, przed przystąpieniem do pomiarów, niezbędne jest skontrolowanie poziomu teodolitu przy użyciu libelli. Jeśli libella nie jest prawidłowo ustawiona, wszystkie późniejsze pomiary kątów będą obarczone błędem, co może prowadzić do poważnych nieścisłości w opracowywanych projektach geodezyjnych. Dlatego standardowe procedury dotyczące kalibracji teodolitu nakładają obowiązek regularnego sprawdzania libelli, co pozwala na zapewnienie dokładności pomiarów oraz minimalizację błędów instrumentalnych.

Pytanie 12

Która z metod nie jest przeznaczona do realizacji geodezyjnych sytuacyjnych pomiarów w terenie?

A. Punktów rozproszonych

B. Biegunowa

C. Domiarów prostokątnych

D. Wcięć kątowych

Odpowiedź "Punktów rozproszonych" jest prawidłowa, ponieważ metoda ta nie służy do geodezyjnych sytuacyjnych pomiarów terenowych. W geodezji sytuacyjnej wykorzystuje się techniki, które umożliwiają precyzyjne określenie położenia punktów w terenie, co jest kluczowe dla tworzenia map oraz dokumentacji geodezyjnej. Metody takie jak wcięcia kątowe, biegunowa czy domiary prostokątne są standardowymi technikami stosowanymi do precyzyjnego pomiaru kątów i odległości pomiędzy punktami. Przykładowo, metoda biegunowa polega na pomiarze kątów i odległości od jednego punktu do innych, co pozwala na tworzenie dokładnych rysunków sytuacyjnych. Z kolei domiary prostokątne wykorzystują współrzędne prostokątne, co jest szczególnie przydatne w obszarach miejskich. W przypadku punktów rozproszonych, metoda ta nie jest stosowana do pomiarów sytuacyjnych, lecz raczej do określenia lokalizacji punktów w kontekście pomiarów przestrzennych, co nie odpowiada wymaganiom geodezyjnym w analizie sytuacyjnej.

Pytanie 13

Jeżeli pomiary wykonano tak, jak na przedstawionym rysunku, to odległość między punktami osnowy geodezyjnej d_1-2 można obliczyć, stosując działanie

A. (d1-2)2 = 82,362 + 79,462 - 2 * 82,36 * 79,46 * cos 67,9534g

B. (d1-2)2 = 82,36 / sin 67,9534g * 79,46

C. d1-2 = 82,36 * tg 67,9534g

D. d1-2 = 82,362 / 79,462 + sin 67,9534g

Poprawna odpowiedź opiera się na zastosowaniu twierdzenia cosinusów, które jest kluczowe w geodezji do obliczania długości boków trójkątów. W sytuacji, gdy znamy długości dwóch boków oraz miarę kąta między nimi, możemy z łatwością obliczyć trzeci bok. W przedstawionym przypadku, wzór (d1-2)² = 82,362 + 79,462 - 2 * 82,36 * 79,46 * cos 67,9534g pokazuje, jak wykorzystać te dane do precyzyjnych obliczeń geodezyjnych. W praktyce, takie obliczenia są niezwykle istotne przy tworzeniu map, pomiarach gruntów czy projektach budowlanych, gdzie dokładność jest kluczowa. Przykład użycia tego wzoru można znaleźć w projektach inżynieryjnych, gdzie każdy błąd w pomiarach może prowadzić do poważnych konsekwencji finansowych i czasowych. Warto również zaznaczyć, że znajomość i umiejętność stosowania twierdzenia cosinusów to absolutna podstawa w edukacji geodezyjnej i inżynieryjnej, co podkreśla znaczenie solidnych fundamentów teoretycznych w praktyce.

Pytanie 14

Odczyt kreski dolnej widoczny w polu widzenia lunety niwelatora na przedstawionym rysunku wynosi

A. 1694

B. 1762

C. 1728

D. 1685

Odpowiedź 1694 to strzał w dziesiątkę! Odczyt kreski dolnej w polu widzenia lunety niwelatora pokazuje tę wartość dokładnie. To super ważne, żeby w geodezji i budownictwie wiedzieć, jak dobrze interpretować odczyty. W końcu, bez tego precyzyjnego pomiaru wysokości, nie da się dobrze zaprojektować infrastruktury. A tak na marginesie, pamiętaj, że w normach geodezyjnych, jak te ISO, mają na myśli, że dokładność to klucz do wiarygodnych danych. Umiejętność odczytywania wyników przydaje się też przy tworzeniu dokumentacji technicznej oraz podczas realizacji projektów budowlanych. Precyzyjnie zrobione pomiary to uniknięcie kosztownych błędów!

Pytanie 15

Na mapie topograficznej w skali 1:10000 wysokość punktu oznaczonego literą P wynosi

A. 192,50

B. 202,25

C. 257,50

D. 243,75

Analizując odpowiedzi, które nie są poprawne, można zauważyć, że wiele osób może błędnie odczytać wysokość punktu P z poziomicy. Na przykład, odpowiedzi 202,25, 243,75 oraz 192,50 mogą sugerować, że respondent nie uwzględnił skali mapy lub pomylił się w obliczeniach. W przypadku map topograficznych kluczowe jest zrozumienie, że wysokość punktu jest określona na podstawie linii poziomych, które pokazują zmiany terenu w danej okolicy. Niezrozumienie tego konceptu prowadzi do nieprawidłowych wniosków. Często zdarza się, że osoby próbujące odczytać wysokości na mapach pomijają istotne informacje zawarte w legendzie mapy, co prowadzi do błędnych interpretacji. Dodatkowo, skala 1:10000 oznacza, że drobne zmiany w wysokości mogą być niewielkie na mapie, co może wprowadzać w błąd przy manualnym pomiarze. Umożliwia to powstanie typowych błędów myślowych, takich jak nadmierne przybliżanie wartości lub nieprawidłowe zaokrąglanie. Ostatecznie, aby poprawnie zinterpretować wysokości, istotne jest zrozumienie nie tylko samej mapy, ale także kontekstu geograficznego i technicznych aspektów związanych z tworzeniem map topograficznych.

Pytanie 16

Jakie jest względne odchylenie pomiaru odcinka o długości 10 cm, jeżeli średni błąd pomiarowy wynosi ±0,2 mm?

A. 1:500

B. 1:200

C. 1:100

D. 1:50

Podczas analizy błędów względnych, istotne jest zrozumienie, że nie każdy błąd jest bezpośrednio proporcjonalny do wielkości mierzonych. W przypadku błędnych odpowiedzi, które sugerują inne proporcje, istnieje pewne niezrozumienie podstaw metrologii i obliczeń. Na przykład, jeśli ktoś wybrał proporcję 1:100, może to wynikać z koncentracji na błędzie bezwzględnym bez odniesienia go do wartości rzeczywistej. W rzeczywistości, przy długości 10 cm, błąd ±0,2 mm jest stosunkowo niewielki, co prowadzi do niższego współczynnika błędu względnego, niż sugeruje ta odpowiedź. Odpowiedzi 1:200 i 1:50 również nie uwzględniają poprawnych przeliczeń, ponieważ błąd bezwzględny jest zbyt mały w porównaniu do wartości mierzonych, co wskazuje na zbyt dużą tolerancję na błędy. Warto również zauważyć, że w kontekście nauk przyrodniczych i inżynieryjnych, stosowanie błędów względnych jest kluczowe do oceny jakości danych. Często, pomijając obliczenia błędów względnych, można wprowadzić nieporozumienia dotyczące precyzji i niezawodności pomiarów. Dlatego tak ważne jest, aby przy obliczeniach błędów zawsze odnosić je do wartości rzeczywistej, aby uzyskać miarodajne wyniki.

Pytanie 17

Przeprowadzono dwa różne pomiary długości odcinka L₁ oraz L₂, które charakteryzują się odmienną precyzją. Każdemu z tych pomiarów nadano inną wagę p:

L₁ = 20,000 m, p₁ = 3
L₂ = 20,050 m, p₂ = 2

Jaką długość można uznać za najbardziej prawdopodobną dla tego odcinka?

A. 20,020 m

B. 20,000 m

C. 20,025 m

D. 20,010 m

Odpowiedź 20,020 m jest poprawna, ponieważ przy jej obliczaniu uwzględniono wagi przypisane do pomiarów L1 i L2. W przypadku pomiarów o różnych dokładnościach, najpowszechniej stosuje się ważoną średnią arytmetyczną, która pozwala na uzyskanie bardziej precyzyjnego wyniku. Stosując wzór: L = (p1 * L1 + p2 * L2) / (p1 + p2), mamy: L = (3 * 20,000 + 2 * 20,050) / (3 + 2) = (60,000 + 40,100) / 5 = 20,020 m. W praktycznych zastosowaniach, takich jak inżynieria, budownictwo czy geodezja, przydatna jest umiejętność analizy danych pomiarowych z uwzględnieniem ich dokładności. Stosowanie ważonej średniej pozwala na lepsze modelowanie rzeczywistości, co jest kluczowe w procesach decyzyjnych oraz przy ocenie ryzyka. Dobre praktyki w tej dziedzinie zalecają zawsze analizować i uwzględniać niepewności pomiarowe, co przekłada się na wyższą jakość podejmowanych decyzji.

Pytanie 18

Rezultaty pomiarów kątów i kierunków dotyczące geodezyjnych pomiarów sytuacyjnych oraz wysokościowych zapisuje się z dokładnością

A. 0,1000g

B. 0,0001g

C. 0,0100g

D. 0,0010g

Pomiar kierunków i kątów w geodezyjnych pomiarach sytuacyjnych i wysokościowych wymaga bardzo wysokiej precyzji, co znajduje odzwierciedlenie w poprawnej odpowiedzi 0,0001g. Taka dokładność jest niezbędna w wielu zastosowaniach geodezyjnych, szczególnie w projektach wymagających precyzyjnego określenia pozycji i wysokości. Standardy takie jak ISO 17123 określają metody oraz wymagania dla pomiarów geodezyjnych, w tym dokładność sprzętu pomiarowego. Przykładem zastosowania precyzyjnych pomiarów jest budownictwo, gdzie nawet najmniejsze odchylenia mogą prowadzić do poważnych błędów w konstrukcji. Geodeci często używają poziomów optycznych i tachimetrów, które umożliwiają uzyskanie wyników z dokładnością do dziesiątych części milimetry. W praktyce, inwestycje w sprzęt o wysokiej precyzji oraz stosowanie normatywnych procedur pomiarowych zwiększa jakość i niezawodność danych geodezyjnych, co jest kluczowe dla sukcesu projektów budowlanych oraz inżynieryjnych.

Pytanie 19

Na łatach niwelacyjnych umiejscowionych w punktach 100 oraz 101 dokonano pomiarów l₁₀₀ = 1 555, l₁₀₁ = 2 225. Jaka jest różnica wysokości Δh_100-101 między punktami 100 a 101?

A. 0,670 m

B. -0,670 cm

C. 6,700 m

D. -0,670 m

Wybór odpowiedzi, która nie jest zgodna z poprawnym wynikiem, może wynikać z kilku typowych błędów myślowych związanych z interpretacją odczytów niwelacyjnych. W przypadku błędnych odpowiedzi, takich jak 6,700 m, można zauważyć, że wynika to z mylnego założenia, iż obliczenia należy wykonać w jednostkach niezwiązanych z rzeczywistą różnicą wysokości. To podejście ignoruje fakt, że różnice wysokości powinny być podawane w metrach, a nie w centymetrach. Odpowiedzi, które sugerują zmiany w wysokości, są często wynikiem nieprawidłowego zrozumienia sposobu działania niwelacji, gdzie kluczowe jest rozróżnienie między odczytem wysokości a rzeczywistą różnicą wysokości między punktami. Warto również zwrócić uwagę na jednostki. Odpowiedź -0,670 cm jest niepoprawna, ponieważ zamiast tego powinno być -0,670 m. Użycie nieodpowiednich jednostek może prowadzić do dramatycznych różnic w interpretacji danych geodezyjnych. Kluczowe w tej dziedzinie jest przestrzeganie właściwych norm oraz praktyk, które wymagają, aby wyniki były jednoznaczne i precyzyjnie wyrażone w standardowych jednostkach miary. W związku z tym, aby uniknąć takich pomyłek, istotne jest zrozumienie podstawowych zasad niwelacji oraz poprawne stosowanie wzorów i jednostek. W praktyce geodezyjnej, znajomość odpowiednich norm i procedur jest niezbędna dla uzyskania dokładnych wyników pomiarów.

Pytanie 20

Na podstawie zrzutu ekranu programu komputerowego podaj skalę mapy wysokościowej, która powstanie przy użyciu tego programu.

A. 1:250

B. 1:2000

C. 1:1000

D. 1:500

Wybór innej skali, takiej jak 1:250, 1:500, 1:1000 czy 1:2000, może prowadzić do nieporozumień co do jakości i szczegółowości mapy wysokościowej. Skala 1:250, choć bardzo szczegółowa, jest zazwyczaj stosowana w mapowaniu małych obszarów, gdzie wymagana jest maksymalna precyzja, ale nie jest praktyczna dla szerszych analiz topograficznych. Analogicznie, skala 1:500, mimo że oferuje lepszą widoczność szczegółów niż większe skale, może nie być wystarczająca dla większości prac inżynieryjnych i urbanistycznych, które wymagają analizy większych obszarów. W przypadku skali 1:2000, jest ona zbyt ogólna i nie spełnia standardów dla map wysokościowych z cięciem warstwicowym wynoszącym 1 metr, co prowadzi do utraty ważnych informacji o ukształtowaniu terenu. Zrozumienie, jak skala wpływa na interpretację danych topograficznych, jest kluczowe. Używanie nieodpowiedniej skali może skutkować błędnymi wnioskami w projektowaniu oraz planowaniu, co może prowadzić do kosztownych błędów w realizacji projektów budowlanych i infrastrukturalnych.

Pytanie 21

Która z map przedstawia rozmieszczenie infrastruktury terenu?

A. Sozologiczna

B. Topograficzna

C. Zasadnicza

D. Ewidencyjna

Wybór pozostałych opcji, takich jak mapa sozologiczna, ewidencyjna czy topograficzna, wskazuje na pewne nieporozumienia dotyczące funkcji tych map. Mapa sozologiczna koncentruje się na ochronie środowiska i zasobów naturalnych, ilustrując zagrożone obszary, co nie ma bezpośredniego związku z usytuowaniem sieci uzbrojenia terenu. Z kolei mapa ewidencyjna skupia się na rejestrze gruntów i budynków, dostarczając danych o właścicielach i statusie prawnym nieruchomości, co również nie obejmuje aspektów infrastrukturalnych. Mapa topograficzna natomiast przedstawia rzeźbę terenu oraz różne obiekty geograficzne, ale nie jest specjalnie ukierunkowana na infrastrukturę techniczną. Te błędne wybory mogą wynikać z mylnego zrozumienia specyfiki każdego rodzaju mapy. W praktyce, brak znajomości zasadniczej mapy może prowadzić do problemów w planowaniu przestrzennym, takich jak konflikty w infrastrukturze, co podkreśla znaczenie właściwego doboru mapy w procesie projektowania i zarządzania przestrzenią.

Pytanie 22

Jaki jest błąd wartości wyrównanej, jeśli kąt poziomy został zmierzony 4 razy, a średni błąd pojedynczego pomiaru kąta wynosi ±10^cc?

A. M = ±2cc

B. M = ±3cc

C. M = ±4cc

D. M = ±5cc

Odpowiedzi, które proponują inne wartości błędu wartości wyrównanej, nie uwzględniają kluczowego aspektu, jakim jest liczba pomiarów. W przypadku pomiarów kątów, zasada redukcji błędów przy wielokrotnym pomiarze jest właściwie stosowana zgodnie z regułą statystyczną, która mówi, że z każdym dodatkowym pomiarem poprawiamy dokładność wyniku. Kiedy ktoś wybiera błąd równy ±2cc, ±3cc lub ±4cc, błędnie interpretuje wpływ powtórzeń na zmniejszenie niepewności pomiarowej. To prowadzi do niedoszacowania rzeczywistego błędu, co jest typowym błędem zarówno w zrozumieniu parametrów pomiarowych, jak i w ich zastosowaniach praktycznych. Warto zwrócić uwagę, że błąd pomiaru nie jest liniowy, a jego redukcja w przypadku powtórzeń jest opisana twierdzeniem o niepewności pomiarowej. W praktyce, poprawne podejście do obliczania błędów pomiarowych ma ogromne znaczenie podczas analizy danych, szczególnie w kontekście zapewnienia jakości i rzetelności wyników w inżynierii i naukach przyrodniczych. Zastosowanie błędnych wartości błędów może prowadzić do niewłaściwych decyzji projektowych oraz wpływać na bezpieczeństwo i efektywność realizowanych projektów.

Pytanie 23

Jakim symbolem oznaczane są rury kanalizacyjne sanitarne na mapach zasadniczych?

A. ks

B. kd

C. ko

D. kp

Odpowiedź "ks" jest poprawna, ponieważ w systemach oznaczeń stosowanych na mapach zasadniczych przewody kanalizacyjne sanitarne są właśnie oznaczane tym symbolem. Oznaczenie to jest zgodne z obowiązującymi normami, które zapewniają jednolitość w interpretacji danych na mapach. W praktyce, wiedza na temat symboli wykorzystywanych do oznaczania różnych rodzajów przewodów jest kluczowa dla inżynierów budowlanych, architektów oraz projektantów instalacji sanitarnych, ponieważ pozwala na prawidłowe planowanie i wykonawstwo. Właściwe oznaczenie kanałów sanitarnych ma również znaczenie w kontekście późniejszego serwisowania i konserwacji systemów odwadniających budynków, co jest normą w dobrych praktykach budowlanych. Na przykład, w przypadku awarii lub potrzeby modernizacji, zrozumienie systemu oznaczeń pozwala na szybszą lokalizację i identyfikację poszczególnych elementów instalacji, co znacząco przyspiesza czas reakcji i zmniejsza koszty napraw. Ponadto, znajomość obowiązujących standardów, takich jak PN-EN 12056 dotyczących systemów odprowadzania wód, podkreśla wagę poprawnego stosowania symboliki na mapach zasadniczych, co jest niezbędne do zapewnienia bezpieczeństwa i funkcjonalności infrastruktury sanitarnej.

Pytanie 24

Plan zagospodarowania terenu powinien być wykonany na podstawie aktualnej mapy

A. topograficznej

B. inwentaryzacyjnej

C. zasadniczej

D. branżowej

Odpowiedź "zasadnicza" jest poprawna, ponieważ projekt zagospodarowania działki lub terenu należy sporządzić na podstawie mapy zasadniczej, która jest oficjalnym dokumentem zawierającym szczegółowe informacje o terenach, w tym granice działek, infrastrukturę oraz istniejące zagospodarowanie. Mapa zasadnicza jest kluczowym narzędziem w procesie planowania przestrzennego, ponieważ odzwierciedla aktualny stan zagospodarowania przestrzennego oraz umożliwia analizę i projektowanie nowych rozwiązań. W praktyce, architekci i planiści często korzystają z map zasadniczych w celu oceny potencjału działki, identyfikacji ograniczeń (np. strefy ochrony środowiska) oraz planowania przyszłego zagospodarowania. Dobre praktyki w zakresie sporządzania projektów uwzględniają również aktualizację mapy zasadniczej, aby zapewnić zgodność z obowiązującymi przepisami prawa budowlanego i lokalnymi planami zagospodarowania przestrzennego. Dodatkowo, znajomość mapy zasadniczej jest niezbędna w kontekście pozyskiwania pozwoleń na budowę oraz w procesach inwestycyjnych.

Pytanie 25

Na fragmencie mapy zasadniczej kolorem fioletowym oznaczono przewód

A. ciepłowniczy.

B. telekomunikacyjny.

C. elektroenergetyczny.

D. gazowy.

Poprawna odpowiedź to ciepłowniczy, ponieważ zgodnie z polskimi normami dotyczącymi kartografii i geodezji, kolor fioletowy na mapach zasadniczych jest używany do oznaczania przewodów ciepłowniczych. Ta konwencja jest istotna dla inżynierów, geodetów i planistów przestrzennych, którzy muszą zrozumieć układ sieci infrastrukturalnej w danym obszarze. Oznaczenia na mapach są kluczowe przy prowadzeniu prac budowlanych, gdyż niewłaściwe zrozumienie lokalizacji przewodów może prowadzić do poważnych awarii, takich jak uszkodzenia infrastruktury czy przerwy w dostawach ciepła. Przykładowo, w trakcie projektowania nowych budynków czy instalacji, konieczne jest uwzględnienie istniejącej infrastruktury ciepłowniczej, co zapewnia zarówno bezpieczeństwo, jak i efektywność energetyczną. Ponadto, znajomość standardowych oznaczeń zwiększa efektywność komunikacji między różnymi specjalistami w branży budowlanej i geodezyjnej, co jest niezbędne dla prawidłowego przebiegu projektów budowlanych.

Pytanie 26

W jakim rodzaju ciągu niwelacyjnym zakłada się, że teoretyczna suma różnic wysokości pomiędzy punktem startowym a końcowym wynosi 0 mm?

A. Zamkniętym

B. Obliczeniowym

C. Otwarty

D. Zawieszonym

Ciąg niwelacyjny zamknięty to taki, w którym pomiar wysokości rozpoczyna się w punkcie, a po wykonaniu pomiarów wraca się do punktu początkowego. Teoretyczna suma różnic wysokości między punktem początkowym i końcowym wynosi 0 mm, co oznacza, że w idealnych warunkach nie występują błędy pomiarowe ani różnice w terenie, które mogłyby wpłynąć na wyniki. Praktyczne zastosowanie ciągów zamkniętych jest szczególnie widoczne w inżynierii lądowej, gdzie precyzyjne pomiary wysokości są kluczowe dla projektów budowlanych i infrastrukturalnych. Wykonywanie niwelacji w cyklu zamkniętym pozwala na wykrycie błędów systematycznych, które mogą wystąpić w trakcie pomiarów, a także na ich korekcję, co jest zgodne z zasadami obowiązującymi w normach takich jak PN-EN ISO 17123. Ważnym aspektem jest również to, że stosowanie ciągów zamkniętych zwiększa wiarygodność uzyskanych wyników, co jest niezbędne w pracach geodezyjnych i w kontekście odpowiedzialności zawodowej geodetów.

Pytanie 27

Który z poniższych obiektów wymaga obowiązkowego wytyczenia geodezyjnego oraz inwentaryzacji powykonawczej?

A. Ogrodzenie stałe.

B. Plac zabaw.

C. Sygnał drogowy.

D. Przyłącze wodociągowe

Przyłącze wodociągowe podlega obowiązkowemu wytyczeniu geodezyjnemu oraz inwentaryzacji powykonawczej, ponieważ jest to element infrastruktury technicznej, który ma istotne znaczenie dla organizacji przestrzennej oraz funkcjonowania sieci wodociągowej. Wytyczenie geodezyjne pozwala na precyzyjne określenie jego lokalizacji w terenie, co jest kluczowe dla uniknięcia kolizji z innymi instalacjami, co może prowadzić do kosztownych napraw i zakłóceń w dostawie wody. Inwentaryzacja powykonawcza ma na celu dokumentację stanu przyłącza po zakończeniu prac budowlanych, co jest istotne z punktu widzenia zarządzania infrastrukturą oraz jej późniejszej eksploatacji. Przykładem może być sytuacja, w której inwestor budowlany zleca wykonanie przyłącza wodociągowego, a następnie po zakończeniu prac geodeta przeprowadza inwentaryzację, aby potwierdzić zgodność wykonanego przyłącza z projektem. Zgodnie z obowiązującymi w Polsce przepisami prawa budowlanego oraz standardami geodezyjnymi, takie działania są niezbędne w celu zapewnienia bezpieczeństwa użytkowania oraz ochrony interesów publicznych.

Pytanie 28

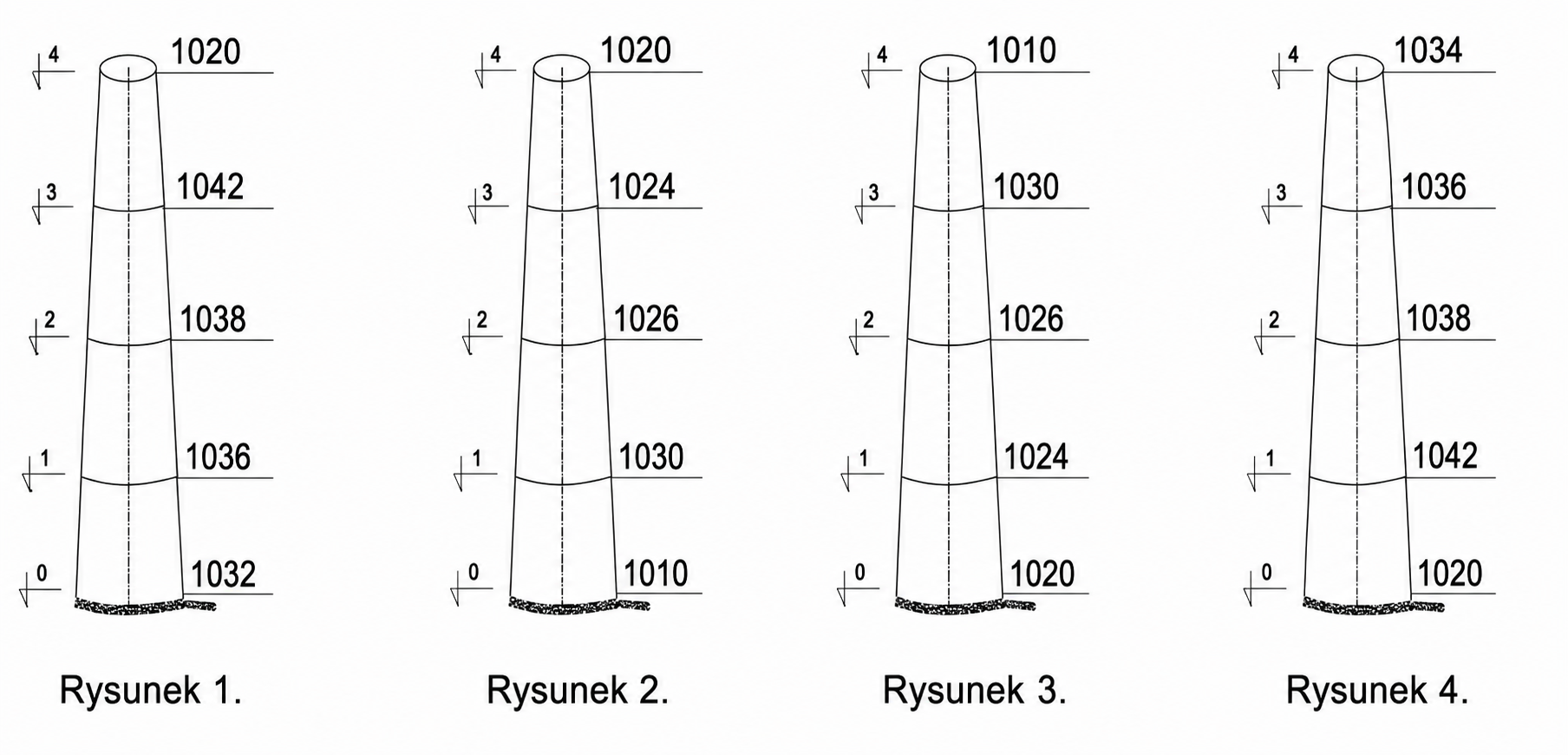

Na rysunkach przedstawiono odczyty z łaty wykonane podczas badania pionowości czterech kominów.
Na którym rysunku przedstawiono komin, dla którego wartość liniowa wychylenia osi od pionu na czwartym poziomie obserwacyjnym jest największa?

A. Na rysunku 1.

B. Na rysunku 3.

C. Na rysunku 4.

D. Na rysunku 2.

Na rysunku 4 widzimy, że wychylenie osi od pionu na czwartym poziomie jest równe 22, co czyni tę odpowiedź poprawną. To jest ważne, bo takie odczyty pomagają w analizie stabilności kominów. W praktyce jak się ma do czynienia z kominami, to ich wychylenie od pionu może sygnalizować ewentualne problemy z bezpieczeństwem, np. może dojść do pęknięć czy osuwania się budowli. Te wartości są także istotne, bo przepisy budowlane wymagają, żeby konstrukcje były pionowe zgodnie z normami. Warto regularnie sprawdzać stan techniczny kominów, żeby były sprawne i bezpieczne przez dłuższy czas. Odczyty należy porównywać z normami branżowymi, a to pomoże wykryć problemy na wczesnym etapie i podjąć potrzebne działania, zanim pojawią się poważniejsze awarie. Wiedza o wychyleniach oraz umiejętność ich interpretacji to kluczowe umiejętności dla inżynierów budowlanych oraz tych, którzy zajmują się nadzorem budowlanym.

Pytanie 29

Ile wynosi odczyt dla kreski górnej na zamieszczonym rysunku łaty niwelacyjnej?

A. 2615 mm

B. 2390 mm

C. 2540 mm

D. 2464 mm

Odpowiedź 2540 mm jest poprawna, ponieważ odczyt dla górnej kreski na łacie niwelacyjnej wynosi dokładnie tyle. W praktyce, każda kreska na łacie reprezentuje jednostkę pomiaru, w tym przypadku 10 mm. Górna kreska znajduje się cztery kreski powyżej wartości 2500 mm, co daje nam 2540 mm. W kontekście niwelacji, precyzyjne odczyty są kluczowe dla zapewnienia dokładności pomiarów terenu. W standardach budowlanych oraz geodezyjnych niezbędne jest zachowanie odpowiednich technik odczytywania wartości z łaty niwelacyjnej, aby uniknąć błędów, które mogą wpłynąć na dalsze etapy prac, takie jak wyrównanie terenu, budowa fundamentów czy przebieg instalacji. Rekomendowane jest również posługiwanie się odpowiednimi narzędziami oraz przeszkolenie personelu, aby zapewnić, że pomiary są prowadzone zgodnie z obowiązującymi normami i standardami branżowymi.

Pytanie 30

Jeśli odcinkowi na mapie o długości 1 cm odpowiada odległość 50 m w rzeczywistości, to oznacza, że mapa została stworzona w skali

A. 1:10 000

B. 1:5 000

C. 1:1 000

D. 1:500

Odpowiedź 1:5 000 jest całkiem spoko, bo oznacza, że każdy 1 cm na mapie to 5 000 cm w rzeczywistości, a to przekłada się na 50 m. Jak chcesz obliczyć skalę mapy, to musisz przeliczyć długość terenu na długość na mapie. Więc, jak 1 cm na mapie to 50 m w terenie, to przeliczamy to na centymetry i mamy 50 m, co daje nam 5 000 cm. I stąd mamy ten stosunek 1 cm na mapie do 5 000 cm w terenie, zapisany jako 1:5 000. To jest klasyczna skala, której używa się w kartografii, zwłaszcza w geodezji i planach zagospodarowania. Na przykład w mapach topograficznych skala 1:5 000 świetnie oddaje szczegóły terenu i ułatwia orientację. W praktyce, znajomość skali mapy to kluczowa rzecz, która naprawdę się przydaje w nawigacji i analizie przestrzennej, a dla geodetów i architektów to wręcz niezbędne.

Pytanie 31

Jak nazywają się konstrukcje drewniane przedstawione na rysunku, służące do utrwalenia wytyczonych osi konstrukcyjnych obiektu budowlanego?

A. Stopy fundamentowe.

B. Krzyże niwelacyjne.

C. Ławy ciesielskie.

D. Trójkąty skarpowe.

Ławy ciesielskie to naprawdę ważne konstrukcje w budownictwie. Służą jako stabilne wsparcie, które pomaga w wyznaczaniu osi konstrukcyjnych, co jest kluczowe, żeby wszystko było zrobione porządnie. Dzięki nim łatwiej jest ustalić poziom fundamentów, co z kolei ma duże znaczenie dla dalszej budowy. Na przykład, gdy robisz podłoże pod schody czy strop, obecność ław ciesielskich pomaga zachować właściwe kąty i linie. Fajnie jest też wiedzieć, że stosowanie ich zgodnie z zasadami branżowymi to dobra praktyka, bo dzięki temu unikamy błędów, które mogą generować dodatkowe koszty. Z mojego doświadczenia, warto też sprawdzić stabilność tych ław przed rozpoczęciem kolejnych etapów budowy, żeby mieć pewność, że wszystko idzie jak należy.

Pytanie 32

Zadania związane z analizą wyników pomiarów nie obejmują sporządzania

A. wywiadów terenowych

B. szkiców polowych

C. sprawozdań technicznych

D. obliczeń

Wywiady terenowe nie są częścią prac związanych z przetwarzaniem wyników pomiarów, ponieważ koncentrują się głównie na zbieraniu danych jakościowych i informacji bezpośrednich od osób lub społeczności. Podczas gdy prace przetwarzające wyniki pomiarów obejmują obliczenia, analizy statystyczne oraz sporządzanie szkiców polowych, wywiady terenowe mają na celu pozyskanie kontekstu oraz opinii, co jest zupełnie innym procesem. Na przykład w badaniach geologicznych, gdy zbierane są dane o składzie gleby, analiza wyników takich jak pH, zawartość wody czy skład chemiczny wymaga precyzyjnych obliczeń. Szkice polowe służą do wizualizacji i dokumentacji zbieranych danych, a sprawozdania techniczne podsumowują wyniki i konkluzje. Dlatego wywiady terenowe, choć cenne, nie są elementem przetwarzania wyników pomiarów, lecz częścią metodologii zbierania danych.

Pytanie 33

Co należy zrobić, jeśli na poprawnie sporządzonym szkicu polowym błędnie zapisano odległość między dwoma punktami osnowy poziomej?

A. przerysować cały szkic od nowa

B. przekreślić nieprawidłowy zapis i wpisać poprawną odległość

C. napisać obok błędnego wpisu 'źle' i podać właściwą odległość

D. zamalować błędny zapis korektorem i wpisać na nowo właściwą odległość

Przekreślenie błędnego zapisu i wpisanie właściwej odległości jest najwłaściwszym podejściem w przypadku korekty szkicu polowego. Taka praktyka jest zgodna z zasadami prowadzenia dokumentacji geodezyjnej, gdzie kluczowe jest zachowanie przejrzystości i czytelności zapisów. Przekreślenie błędnego zapisu umożliwia zachowanie oryginalnych danych, co jest istotne w przypadku weryfikacji lub audytu realizacji prac geodezyjnych. Poprawny zapis powinien być wyraźnie zaznaczony, co minimalizuje ryzyko pomyłek w dalszych etapach analizy danych. Dobrą praktyką jest także stosowanie jasnych kolorów i odpowiednich narzędzi do korekty, aby każdy, kto będzie korzystał ze szkicu, mógł szybko zidentyfikować dokonane zmiany. Przykładem może być sytuacja, w której geodeta przyjmuje nowe pomiary w terenie, a korekta zapisu odległości między punktami osnowy nie tylko zwiększa precyzję, ale także wspiera zachowanie rzetelności dokumentacji. Zastosowanie takiej metody korekty jest zgodne z normami branżowymi, które zalecają, aby wszelkie zmiany były dokonywane w sposób przejrzysty, co jest kluczowe dla zachowania wysokich standardów pracy w geodezji.

Pytanie 34

Aktualną miarę na linii pomiarowej, podczas pomiaru szczegółów metodą ortogonalną, określamy mianem

A. odciętą

B. rzędnej

C. czołówką

D. podpórką

Wybór odpowiedzi takich jak 'rzędna', 'czołówka' czy 'podpórka' może wynikać z nieporozumienia w terminologii stosowanej w geodezji. Rzędna odnosi się do wysokości punktu względem umownej płaszczyzny odniesienia, co oznacza, że nie jest bezpośrednio związana z pomiarami ortogonalnymi, lecz dotyczy pomiarów w pionie. Czołówka, z kolei, często używana jest w kontekście geodezyjnego osprzętu pomiarowego, a nie jako miara bieżąca, co prowadzi do mylnego zastosowania tego terminu w kontekście pytania. Podpórka natomiast jest terminem, który nie odnosi się do pomiarów, ale do wsparcia konstrukcyjnego. Typowym błędem myślowym jest przenoszenie terminologii z jednego obszaru zastosowań na drugi, co powoduje zamieszanie i niewłaściwe interpretacje. Kluczowe jest zrozumienie, że w geodezji precyzyjne definiowanie terminów ma fundamentalne znaczenie dla prawidłowego przeprowadzania pomiarów i ich interpretacji. Dlatego warto zwrócić uwagę na właściwe zrozumienie terminów, aby unikać błędów w analizie danych pomiarowych.

Pytanie 35

W teodolicie stała podstawa, która służy do jego ustawienia w poziomie, nazywana jest

A. alidadą

B. limbusem

C. pionem

D. spodarką

Spodarka jest kluczowym elementem teodolitu, którego funkcją jest zapewnienie stabilnej i wypoziomowanej podstawy dla urządzenia pomiarowego. Dzięki zastosowaniu spodarki, możliwe jest precyzyjne wykonywanie pomiarów kątów poziomych i pionowych, co jest niezwykle istotne w geodezji oraz budownictwie. Spodarka często jest konstruowana w sposób umożliwiający łatwe dostosowanie poziomu urządzenia, co jest niezbędne do uzyskania dokładnych wyników. W praktyce geodezyjnej, teodolity z odpowiednio dostosowaną spodarką pozwalają na realizację skomplikowanych pomiarów terenowych, takich jak wyznaczanie linii prostych, kątów oraz różnic wysokości. Istotne jest, aby podczas pracy z teodolitem, zwłaszcza w trudnym terenie, zachować ostrożność przy poziomowaniu spodarki, co z kolei wpływa na dokładność pomiarów. Dobre praktyki w tej dziedzinie obejmują regularne kalibracje i kontrole sprzętu, co zapewnia wysoką jakość wyników pomiarowych oraz zgodność z obowiązującymi standardami branżowymi.

Pytanie 36

Jaką wartość ma rzędna H_p dla pokrywy studzienki kanalizacyjnej, gdy zmierzona wysokość osi celowej H_c wynosi 202,21 m, a odczyt wartości podziału łaty niwelacyjnej z kreski środkowej lunety niwelatora to s = 1,140?

A. Hp = 202,01 m

B. Hp = 202,32 m

C. Hp = 203,35 m

D. Hp = 201,07 m

W przypadku pomyłek w obliczeniach rzędnej pokrywy studzienki, częstym błędem jest nieprawidłowe przetwarzanie danych pomiarowych. Na przykład, niektórzy mogą pomylić wartości wysokości osi celowej i odczytu niwelacyjnego, co prowadzi do błędnych wyników. Wysokość osi celowej (Hc) jest wartością, która zawsze powinna być wyższa od wartości odczytu (s), ponieważ s reprezentuje różnicę poziomów. Dlatego jeśli zastosujemy niepoprawne wartości, takie jak Hp = 202,01 m, co sugeruje, że odczyt łaty byłby zbyt mały, prowadzi to do niezgodności pomiędzy danymi a rzeczywistymi warunkami terenowymi. Inny częsty błąd to niewłaściwe zastosowanie jednostek miary lub ich zrozumienie, co również może prowadzić do znaczących różnic w obliczeniach. W praktyce, w geodezji i inżynierii, istotne jest przestrzeganie zasad pomiarów oraz obliczeń, aby uniknąć błędów, które mogą wpłynąć na dalsze etapy projektowania czy budowy. Właściwe podejście do niwelacji i obliczeń rzędnych jest niezbędne nie tylko dla uzyskania precyzyjnych wyników, ale również dla zachowania standardów bezpieczeństwa i jakości w inżynierii.

Pytanie 37

Pomiar kątów za pomocą tachimetru elektronicznego w dwóch pozycjach lunety nie usuwa błędu

A. indeksu

B. inklinacji

C. kolimacji

D. centrowania

Odpowiedź 'centrowania' jest prawidłowa, ponieważ pomiar kątów tachimetrem elektronicznym w dwóch położeniach lunety nie eliminuje błędu centrowania. Błąd centrowania odnosi się do nieprecyzyjnego umiejscowienia instrumentu geodezyjnego nad punktem pomiarowym. Nawet przy dokładnym ustawieniu lunety na dwóch różnych pozycjach, jeśli instrument nie jest idealnie wyśrodkowany, może wystąpić błąd w pomiarze kątów. W praktyce geodezyjnej, aby zminimalizować ten błąd, zaleca się stosowanie statywów o wysokiej stabilności oraz precyzyjnych zamocowań, które umożliwiają dokładne centrowanie instrumentu. Standardy geodezyjne, takie jak normy ISO i zalecenia organizacji geodezyjnych, podkreślają znaczenie precyzyjnego centrowania jako kluczowego elementu uzyskiwania wiarygodnych pomiarów. Dobrą praktyką jest również stosowanie instrumentów wyposażonych w funkcje automatycznego centrowania, co znacznie zwiększa dokładność pomiarów.

Pytanie 38

Zgodnie z ustawodawstwem geodezyjnym oraz kartograficznym mapy zasadnicze powinny być sporządzane w następujących skalach:

A. 1:1000, 1:2000, 1:5000, 1:10 000

B. 1:25 000, 1:50 000, 1:100 000

C. 1:500, 1:1000, 1:2000, 1:5000

D. 1:10 000, 1:25 000, 1:50 000

Mapa zasadnicza to kluczowy dokument w geodezji, który odzwierciedla rzeczywiste warunki na terenie, w tym granice działek, infrastrukturę oraz inne istotne elementy. Zgodnie z prawem geodezyjnym i kartograficznym, mapy zasadnicze powinny być wykonywane w skalach 1:500, 1:1000, 1:2000 oraz 1:5000, co pozwala na dokładne odwzorowanie szczegółów terenu. Te skale są stosowane w praktyce do planowania przestrzennego, budowy oraz zarządzania nieruchomościami. Na przykład, skala 1:500 jest często wykorzystywana w projektach budowlanych, gdzie precyzyjne odwzorowanie terenu jest kluczowe dla projektantów i architektów. W przypadku dużych obszarów, takich jak planowanie strategiczne czy zagospodarowanie przestrzenne, skala 1:5000 może być bardziej odpowiednia, ponieważ daje szerszy kontekst geograficzny. Wybór odpowiedniej skali jest więc istotny dla zapewnienia dokładności i użyteczności map, co jest zgodne z najlepszymi praktykami w branży geodezyjnej.

Pytanie 39

Godło mapy zasadniczej 6.115.27.4 w systemie współrzędnych PL-2000 wskazuje na mapę stworzoną w skali

A. 1:2000

B. 1:5000

C. 1:1000

D. 1:500

Odpowiedzi, które wskazują na skale 1:1000, 1:500 oraz 1:2000, mogą prowadzić do nieporozumień w kontekście zastosowania map zasadniczych i ich oznaczeń. Skala 1:1000 jest często stosowana w przypadku map do celów budowlanych i lokalizacyjnych, co może wzbudzać mylne przekonanie, że jest odpowiednia dla mapy zasadniczej. Jednakże, w kontekście mapy oznaczonej kodem 6.115.27.4, skala 1:1000 jest zbyt szczegółowa, a tego typu mapy nie są standardowo klasyfikowane jako mapy zasadnicze. Podobnie, skala 1:500, choć przydatna dla bardzo lokalnych analiz, jest również nieodpowiednia w tym przypadku, ponieważ nie odpowiada standardowym klasyfikacjom map zasadniczych, które są bardziej skoncentrowane na ogólnym przedstawieniu obszarów. Z kolei skala 1:2000, chociaż bliska prawidłowej skali, również nie spełnia wymogów, ponieważ nie dostarcza wystarczającej szczegółowości dla typowych zastosowań map zasadniczych. Warto zauważyć, że stosowanie niewłaściwych skal w analizach przestrzennych może prowadzić do błędnych interpretacji danych, co w konsekwencji wpływa na decyzje administracyjne czy inwestycyjne. Dlatego kluczowe jest, aby zawsze odnosić się do odpowiednich norm oraz standardów branżowych, które precyzyjnie definiują zasady tworzenia i użycia map, co pozwoli uniknąć typowych błędów myślowych i nieporozumień.

Pytanie 40

Na podstawie wzoru przedstawionego w ramce oblicz błąd centrowania podczas tyczenia punktu metodą biegunową, jeżeli długość domiaru wynosi 100 m, a długość celowej odniesienia 400 m.

Błąd centrowania instrumentu:
$$0,7 \times \frac{L}{c} \times m_e$$
gdzie:
$ L $ - długość domiaru
$ c $ - długość celowej odniesienia
$ m_e $ - mianownik skali mapy = 2 mm

A. 0,40 mm

B. 0,35 mm

C. 3,50 mm

D. 4,00 mm

Odpowiedź 0,35 mm jest prawidłowa, ponieważ obliczenia bazują na wzorze na błąd centrowania podczas tyczenia punktu metodą biegunową, który można zapisać jako 0,7 * (L / c) * me. W tym przypadku L, czyli długość domiaru, wynosi 100 m, c to długość celowej odniesienia wynosząca 400 m, a mimośród stanowiska (me) wynosi 2 mm. Po podstawieniu tych wartości do wzoru, otrzymujemy: 0,7 * (100 / 400) * 2 = 0,35 mm. Taki wynik jest zgodny z najlepszymi praktykami w geodezji, gdzie precyzyjne obliczenia są kluczowe dla sukcesu pomiarów terenowych. Błąd centrowania ma istotne znaczenie w kontekście ogólnej dokładności pomiarów, ponieważ nawet drobne błędy mogą prowadzić do znacznych różnic w wynikach końcowych. Dlatego znajomość tego wzoru oraz umiejętność jego zastosowania jest niezbędna w codziennej pracy geodety oraz w kontekście różnorodnych zastosowań inżynieryjnych.
