Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.02 - Montaż, uruchamianie i konserwacja instalacji, maszyn i urządzeń elektrycznych
Data rozpoczęcia: 17 grudnia 2025 02:00
Data zakończenia: 17 grudnia 2025 02:16

Egzamin zdany!

Wynik: 34/40 punktów (85,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Przedstawiona na rysunku puszka rozgałęźna przeznaczona jestdo instalacji elektrycznej natynkowejprowadzonej przewodami

A. w listwach elektroinstalacyjnych.

B. na uchwytach.

C. na izolatorach.

D. w rurach winidurowych karbowanych.

Prawidłowa odpowiedź to "na uchwytach", co jest zgodne z praktykami instalacji elektrycznych natynkowych. Puszki rozgałęźne przeznaczone do instalacji natynkowej muszą być montowane w sposób, który zapewnia łatwy dostęp do połączeń elektrycznych oraz ich właściwą ochronę. Montaż na uchwytach pozwala na stabilne osadzenie puszki, co jest kluczowe dla bezpieczeństwa instalacji. W przypadku instalacji natynkowych, elementy takie jak uchwyty są projektowane z myślą o prostym i szybkim montażu, co jest zgodne z normami budowlanymi i elektrycznymi. Dodatkowo, stosowanie uchwytów zmniejsza ryzyko uszkodzenia przewodów oraz ułatwia dalsze prace konserwacyjne. Przykładem praktycznego zastosowania puszek rozgałęźnych na uchwytach może być instalacja oświetlenia w pomieszczeniach, gdzie wymagana jest szybka interwencja w przypadku awarii. Warto również zaznaczyć, że według norm PN-IEC 60364, instalacje elektryczne powinny być projektowane z uwzględnieniem łatwego dostępu i bezpieczeństwa użytkowników.

Pytanie 2

Które urządzenie przedstawiono na ilustracji?

A. Automat zmierzchowy.

B. Regulator temperatury.

C. Przekaźnik priorytetowy.

D. Przekaźnik czasowy.

Urządzenie przedstawione na ilustracji to przekaźnik czasowy, co można stwierdzić na podstawie charakterystycznych oznaczeń obecnych na jego obudowie, w tym symboli związanych z czasem oraz pokręteł służących do ustawiania opóźnień. Przekaźniki czasowe są kluczowymi elementami w systemach automatyki, umożliwiającymi kontrolowanie działania urządzeń w określonych odstępach czasu. Na przykład, w instalacjach oświetleniowych, przekaźniki czasowe mogą być ustawiane tak, aby włączać światło o zmierzchu i wyłączać je o świcie, co jest zgodne z zasadami efektywnego zarządzania energią. Dodatkowo, oznaczenia takie jak 'T1' i 'T2' na urządzeniu wskazują na różne funkcje czasowe, co potwierdza jego przeznaczenie. Zastosowanie przekaźników czasowych jest powszechne w różnych sektorach, od budynków mieszkalnych, gdzie automatyzują oświetlenie, po przemysł, gdzie kontrolują maszyny w zależności od czasu pracy. Stosowanie przekaźników czasowych w zgodzie z normami branżowymi, takimi jak IEC 60947, zapewnia bezpieczeństwo oraz efektywność operacyjną systemów elektrycznych i elektronicznych.

Pytanie 3

W którym obwodzie sieci elektrycznej mierzona jest impedancja pętli zwarcia przez miernik parametrów instalacji włączony jak na rysunku?

A. L-PE

B. N-PE

C. L-L

D. L-N

Zgadza się, pomiar impedancji pętli zwarcia w tym przypadku jest dokonywany między przewodem fazowym (L) a przewodem ochronnym (PE). W kontekście ochrony przeciwporażeniowej, jest to kluczowy proces, który pozwala na ocenę efektywności systemu zabezpieczeń w instalacji elektrycznej. Poprawne połączenie między L i PE jest niezbędne do zapewnienia, że w przypadku zwarcia doziemnego, prąd zwarciowy będzie mógł przepływać do ziemi, co wywoła działanie zabezpieczeń, takich jak wyłączniki różnicowoprądowe. Zgodnie z normą PN-IEC 60364, pomiar impedancji pętli zwarcia powinien być wykonywany regularnie w celu utrzymania bezpieczeństwa instalacji. W praktyce oznacza to, że każdy instalator powinien umieć interpretować wyniki tych pomiarów oraz wdrażać zalecenia dotyczące poprawy skuteczności ochrony, na przykład poprzez odpowiednie uziemienie. Takie działania są kluczowe, aby zminimalizować ryzyko porażenia prądem oraz pożarów spowodowanych błędami w instalacji. Jakiekolwiek odstępstwa od tej procedury mogą prowadzić do poważnych konsekwencji dla użytkowników oraz mienia.

Pytanie 4

Silnika klatkowego, którego fragment tabliczki znamionowej przedstawiono na ilustracji, nie należy zasilać napięciem międzyfazowym o wysokości

A. 230 V, gdy jego uzwojenia skojarzy się w trójkąt.

B. 230 V, gdy jego uzwojenia skojarzy się w gwiazdę.

C. 400 V, gdy jego uzwojenia skojarzy się w gwiazdę.

D. 400 V, gdy jego uzwojenia skojarzy się w trójkąt.

Odpowiedź 400 V, gdy jego uzwojenia skojarzy się w trójkąt jest poprawna, ponieważ w przypadku silników klatkowych, tabliczka znamionowa dostarcza istotnych informacji na temat dopuszczalnych warunków zasilania. W sytuacji, gdy uzwojenia są połączone w trójkąt (Δ), zasilanie napięciem 400 V może prowadzić do uszkodzenia silnika, gdyż jest to napięcie przeznaczone do połączenia w gwiazdę (Y). Warto zauważyć, że przy połączeniu w gwiazdę, napięcie zasilające wynosi 400 V, natomiast przy połączeniu w trójkąt napięcie to wynosi 230 V, co oznacza, że silnik musi być zasilany odpowiednim napięciem, aby pracować bezawaryjnie. Przestrzeganie tych zasad jest kluczowe, aby uniknąć przegrzania uzwojeń oraz innych poważnych uszkodzeń, które mogą prowadzić do znacznych kosztów napraw oraz przestojów w pracy maszyn. Dlatego ważne jest, aby technicy i inżynierowie dobrze rozumieli różnice w połączeniach uzwojeń i ich wpływ na parametry pracy silników.

Pytanie 5

Zamiast starego bezpiecznika trójfazowego 25A, należy zastosować wysokoczuły wyłącznik różnicowoprądowy. Który z przedstawionych w katalogu, należy wybrać?

Wyłącznik	Oznaczenie
A.	BPC 425/030 4P AC
B.	BDC 225/030 2P AC
C.	BPC 425/100 4P AC
D.	BDC 440/030 4P AC

A. B.

B. D.

C. C.

D. A.

Wybór odpowiedzi A, czyli BPC 425/030 4P AC, jest zgodny z wymogami dotyczącymi zabezpieczeń elektrycznych w instalacjach trójfazowych. Wyłącznik różnicowoprądowy (RCD) jest kluczowym elementem ochrony przed porażeniem elektrycznym, który wykrywa różnice w prądzie między przewodami fazowymi a neutralnym. Wymagana charakterystyka AC oznacza, że wyłącznik jest przystosowany do ochrony przed prądami przemiennymi, co jest typowe w instalacjach domowych i przemysłowych. Prąd znamionowy 25A oraz wartość różnicowoprądowa 30mA (oznaczona jako 030) są standardowymi wartościami stosowanymi w takich instalacjach. Wartość 30mA jest powszechnie uznawana za bezpieczną dla ochrony ludzi przed porażeniem. W praktyce, zastosowanie takiego wyłącznika w instalacji trójfazowej nie tylko zwiększa bezpieczeństwo, ale również spełnia wymagania norm IEC 61008, które definiują wymagania dotyczące wyłączników różnicowoprądowych. Dzięki odpowiedniemu doborowi wyłącznika różnicowoprądowego zapewniasz bezpieczeństwo użytkowników oraz zabezpieczenie instalacji elektrycznej przed skutkami zwarć i zwarć doziemnych.

Pytanie 6

Który symbol graficzny w ideowym schemacie jednoliniowym instalacji elektrycznej obrazuje łącznik ze schematu wieloliniowego pokazany na rysunku?

A. B.

B. C.

C. D.

D. A.

Wybór innej opcji niż A może wynikać z kilku nieporozumień dotyczących interpretacji symboli graficznych w schematach instalacji elektrycznych. Symbol graficzny łącznika jest wyraźnie zdefiniowany w normach branżowych, co oznacza, że każda niepoprawna odpowiedź może być rezultatem błędnej analizy rysunku lub niewłaściwego skojarzenia z innymi symbolami. Wiele osób mylnie może interpretować inne symbole, takie jak te używane do reprezentacji innych elementów elektrycznych, na przykład wyłączników, co prowadzi do zamieszania. Ponadto, w przypadku schematów wieloliniowych, istotne jest zrozumienie, że każdy element powinien być przedstawiony w sposób umożliwiający łatwe zrozumienie jego roli w instalacji. Błędem jest również brak znajomości standardów, co prowadzi do mylnych wniosków o funkcji poszczególnych symboli. Często zdarza się, że osoby analizujące rysunki schematów nie zwracają uwagi na szczegóły, takie jak kierunki linii czy sposób łączenia symboli, co jest kluczowe dla prawidłowego odczytu i interpretacji. Aby poprawić swoje umiejętności w tej dziedzinie, warto zapoznać się z dokumentacją techniczną oraz normami, które dokładnie opisują każdy element i jego graficzną reprezentację.

Pytanie 7

Korzystając z podanego wzoru i tabeli wyznacz wartość rezystancji izolacji kabla w temperaturze 20 oC, jeżeli rezystancja izolacji tego kabla zmierzona w temperaturze 10 oC wyniosła 8,1 MΩ.

Współczynniki przeliczeniowe K₂₀ dla rezystancji izolacji kabli z izolacją połwinnitową

R₂₀ = K₂₀·Rₜ

Temperatura w °C	4	8	10	12	16	20	24	26	28
Współczynnik przeliczeniowy K₂₀	0,11	0,19	0,25	0,33	0,63	1,00	1,85	2,38	3,13

A. 2,0 MΩ

B. 4,1 MΩ

C. 16,2 MΩ

D. 32,4 MΩ

Wartość rezystancji izolacji kabla w temperaturze 20°C to 2,0 MΩ. Żeby to obliczyć, trzeba pamiętać, że rezystancja zmienia się z temperaturą. Na przykład, jeśli przy 10°C zmierzyłeś 8,1 MΩ, to musisz uwzględnić, że jak temperatura rośnie, to rezystancja maleje. W praktyce, według norm IEC, rezystancja izolacji nie powinna spadać poniżej 1 MΩ na każde 1000 V napięcia roboczego. Wiedza o tym, jak obliczyć rezystancję w wyższej temperaturze, jest ważna, żeby ocenić, w jakim stanie jest kabel i zapobiec awariom. Dobrze jest regularnie kontrolować rezystancję izolacji, bo to daje nam szansę na zauważenie problemów, zanim dojdzie do awarii, co ma ogromne znaczenie dla bezpieczeństwa ludzi.

Pytanie 8

Na rysunku przedstawiono symbol graficzny przewodu

A. PE

B. PEN

C. L

D. N

Symbol przedstawiony na rysunku oznacza przewód neutralny, który w instalacjach elektrycznych jest kluczowym elementem systemu zasilania. Oznaczenie "N" wskazuje na przewód, który ma za zadanie prowadzić prąd powracający z obciążenia do źródła zasilania. Przewód neutralny jest niezbędny w układach jedno- i trójfazowych, gdzie zapewnia równowagę obciążenia w instalacji. W praktyce oznaczenie to jest stosowane zgodnie z normami IEC 60446, które definiują sposób oznaczania przewodów w instalacjach elektrycznych. Poprawne rozróżnianie między przewodami fazowymi a neutralnym jest kluczowe dla bezpieczeństwa eksploatacji instalacji. Przykładowo, w budynkach mieszkalnych przewód neutralny jest wykorzystywany w instalacjach oświetleniowych oraz gniazdach elektrycznych, gdzie zapewnia powrót prądu do źródła zasilania, co jest niezbędne do prawidłowego działania urządzeń elektrycznych. Bez przewodu neutralnego, obwody nie byłyby w stanie funkcjonować prawidłowo, co mogłoby prowadzić do niebezpiecznych sytuacji takich jak przegrzanie czy zwarcia.

Pytanie 9

Który z wymienionych parametrów można zmierzyć przyrządem przedstawionym na ilustracji?

A. Chwilową moc obciążenia.

B. Rezystancję izolacji.

C. Prąd upływu.

D. Impedancję pętli zwarcia.

Rezystancja izolacji jest kluczowym parametrem, który można zmierzyć przy pomocy miernika izolacji, znanego również jako megomierz. Urządzenie to jest wykorzystywane do oceny stanu izolacji elektrycznej w instalacjach i urządzeniach elektrycznych. Pomiar ten jest niezwykle istotny, ponieważ odpowiednia rezystancja izolacji zapewnia bezpieczeństwo użytkowania i zapobiega porażeniom prądem, a także minimalizuje ryzyko awarii. Miernik izolacji generuje wysokie napięcie, które powoduje, że prąd przepływa przez izolację. Na podstawie zmierzonego prądu można obliczyć rezystancję, która jest wyrażana w megaomach (MΩ). W praktyce, normy takie jak PN-EN 61557-2 określają wymagania dotyczące pomiarów rezystancji izolacji. Regularne pomiary rezystancji izolacji są zalecane w ramach działań prewencyjnych, szczególnie w przemyśle, gdzie eksploatacja urządzeń elektrycznych odbywa się w trudnych warunkach. Dbanie o odpowiednie wartości rezystancji izolacyjnej to nie tylko wymóg prawny, ale również dobra praktyka, która przyczynia się do zapewnienia długotrwałej i bezawaryjnej pracy instalacji.

Pytanie 10

Który środek ochrony przeciwporażeniowej przy uszkodzeniu zastosowano w układzie przedstawionym na schemacie?

A. Samoczynne wyłączenie zasilania.

B. Użycie odbiorników II klasy ochronności.

C. Separację odbiornika.

D. Połączenie wyrównawcze.

Wybór połączenia wyrównawczego, separacji odbiornika lub użycia odbiorników II klasy ochronności jako środków ochrony przeciwporażeniowej nie jest wystarczający w kontekście przedstawionego układu. Połączenie wyrównawcze, chociaż ważne, ma na celu jedynie zminimalizowanie różnicy potencjałów na obudowie urządzeń, a nie automatyczne przerwanie obwodu. W przypadku uszkodzenia izolacji, połączenie wyrównawcze nie zapewni szybkiej reakcji, co może prowadzić do niebezpiecznych sytuacji. Separacja odbiornika również nie jest skuteczną metodą w przypadku awarii, ponieważ choć eliminuje ryzyko porażenia w pewnych warunkach, nie uniemożliwia bezpośredniego kontaktu z napięciem. Z kolei odbiorniki II klasy ochronności, choć zapewniają dodatkową warstwę ochrony, wymagają ciągłej kontroli i nie są wystarczające, gdy wystąpi awaria. Ważne jest, aby pamiętać, że w sytuacjach awaryjnych, takich jak uszkodzenie izolacji, kluczowe jest natychmiastowe odcięcie zasilania, co realizuje samoczynne wyłączenie zasilania. Wybór niewłaściwych środków ochrony często wynika z niepełnego zrozumienia ich funkcji oraz odpowiednich norm bezpieczeństwa, co może prowadzić do poważnych konsekwencji dla użytkowników systemu. Zrozumienie różnic między tymi metodami jest kluczowe dla zapewnienia skutecznej ochrony przed porażeniem prądem elektrycznym.

Pytanie 11

Elementy którego silnika elektrycznego przedstawiono na rysunku?

A. Indukcyjnego klatkowego.

B. Komutatorowego prądu stałego.

C. Indukcyjnego pierścieniowego.

D. Jednofazowego z kondensatorem pracy.

Wybór nieprawidłowych odpowiedzi wskazuje na pewne nieporozumienia dotyczące różnych typów silników elektrycznych i ich konstrukcji. Silnik indukcyjny pierścieniowy to konstrukcja, która wykorzystuje wirnik z pierścieniami, co jest charakterystyczne dla silników o mocy dużej, używanych głównie w aplikacjach przemysłowych, gdzie wymagana jest wysoka moc startowa. Typowe zastosowanie to napędy dużych maszyn, gdzie istotne są parametry takie jak moment obrotowy. Z kolei silnik komutatorowy prądu stałego charakteryzuje się innym sposobem przekształcania energii - wykorzystuje komutatory do zmiany kierunku prądu w uzwojeniach wirnika, co sprawia, że jest bardziej skomplikowany konstrukcyjnie i wymaga więcej konserwacji. Silniki jednofazowe z kondensatorem pracy używane są głównie w domowych zastosowaniach, takich jak małe pompy czy wentylatory, ale ich budowa i zasada działania znacząco różnią się od silników indukcyjnych klatkowych. Typowe błędy myślowe to mylenie zastosowania tych silników oraz nieodpowiednie przypisywanie ich cech do danej konstrukcji. Wiedza o różnicach między tymi typami silników jest kluczowa dla efektywnego doboru odpowiedniego silnika do konkretnej aplikacji w przemyśle czy gospodarstwie domowym.

Pytanie 12

Którym symbolem graficznym oznacza się na planie instalacji elektrycznej sposób prowadzenia przewodów przedstawiony na zdjęciu?

A. C.

B. B.

C. D.

D. A.

Poprawna odpowiedź to B, ponieważ symbol ten dokładnie odwzorowuje sposób prowadzenia przewodów elektrycznych przedstawiony na zdjęciu. Przewody prowadzone są podtynkowo w rurach instalacyjnych i rozdzielają się w pewnym punkcie na trzy inne przewody. W branży elektrycznej, zgodnie z normami IEC 60617, symbole graficzne mają na celu uproszczenie zrozumienia rozkładu instalacji elektrycznej, a poprawny wybór symbolu B jest kluczowy dla właściwej interpretacji schematów przez techników i inżynierów. Przewody podtynkowe w rurach są standardowym rozwiązaniem w nowoczesnych instalacjach, co zapewnia ochronę mechaniczną oraz estetykę. W praktyce, zastosowanie odpowiednich symboli na planach instalacyjnych ułatwia lokalizację potencjalnych problemów oraz ich przyszłą konserwację. Zrozumienie i poprawne stosowanie symboli jest niezbędne w codziennej pracy każdego elektryka, a ich znajomość wpływa na bezpieczeństwo i efektywność instalacji elektrycznych.

Pytanie 13

W zakres inspekcji instalacji elektrycznej nie wchodzi

A. weryfikacja poprawności oznaczeń przewodów neutralnych oraz ochronnych

B. sprawdzenie oznaczeń obwodów i urządzeń zabezpieczających

C. ocena dostępu do urządzeń, co umożliwia ich wygodną obsługę oraz eksploatację

D. pomiar rezystancji uziemienia

Ocena dostępu do urządzeń, sprawdzenie oznaczenia obwodów i zabezpieczeń oraz sprawdzenie poprawności oznaczenia przewodów neutralnych i ochronnych to istotne elementy oględzin instalacji elektrycznej, które powinny być wykonywane regularnie. Ocena dostępu do urządzeń jest kluczowa, ponieważ zapewnia, że personel może wygodnie i bezpiecznie pracować z instalacją, a także szybko reagować w przypadku awarii. Sprawdzanie oznaczenia obwodów i zabezpieczeń oraz przewodów neutralnych i ochronnych pozwala na identyfikację potencjalnych problemów oraz zrozumienie struktury instalacji, co jest niezbędne do skutecznego zarządzania nią. Problemy takie jak niewłaściwe oznaczenie mogą prowadzić do poważnych zagrożeń, w tym do niebezpieczeństwa porażenia prądem lub uszkodzenia sprzętu. Powszechnym błędem jest mylenie tych elementów z pomiarem rezystancji uziemienia. Wiedza o różnicy między tymi czynnościami jest kluczowa, ponieważ każde z nich ma swoje unikalne cele i metody, a ich pomylenie może prowadzić do niewłaściwych wniosków co do stanu instalacji. Istotne jest, aby każda z tych czynności była przeprowadzana zgodnie z obowiązującymi normami i standardami, co gwarantuje bezpieczeństwo i efektywność systemu elektrycznego.

Pytanie 14

Przygotowując się do wymiany uszkodzonego gniazda siłowego w instalacji elektrycznej, po odłączeniu zasilania w obwodzie tego gniazda, należy przede wszystkim

A. poinformować dostawcę energii

B. oznaczyć obszar roboczy

C. rozłożyć dywanik izolacyjny w rejonie pracy

D. zabezpieczyć obwód przed przypadkowym włączeniem zasilania

Zabezpieczenie obwodu przed przypadkowym załączeniem napięcia jest kluczowym krokiem w procesie wymiany gniazda siłowego. Po wyłączeniu napięcia, aby zapewnić bezpieczeństwo, należy zastosować odpowiednie środki, takie jak umieszczenie blokady na wyłączniku, co uniemożliwi jego przypadkowe włączenie. W przeciwnym razie, nieodpowiednie działanie lub nieuwaga mogą prowadzić do poważnych wypadków, takich jak porażenie prądem. Przykładem dobrych praktyk w branży elektrycznej jest stosowanie tabliczek informacyjnych ostrzegających, że obwód jest wyłączony i nie należy go włączać. Dodatkowo, w przypadku pracy w większych instalacjach, warto stosować procedury lockout/tagout (LOTO), które są standardem w zapobieganiu nieautoryzowanemu włączeniu urządzeń. Te praktyki są zgodne z normami bezpieczeństwa, co minimalizuje ryzyko wypadków w miejscu pracy.

Pytanie 15

Na którym rysunku przedstawiono żarówkę halogenową?

A. D.

B. C.

C. B.

D. A.

Żarówka halogenowa, przedstawiona na rysunku B, jest jedną z najczęściej stosowanych źródeł światła w zastosowaniach, gdzie istotna jest jakość oświetlenia oraz jego efektywność. Charakteryzuje się specyficznym kształtem, gdzie szklana bańka jest często kulista, a w jej wnętrzu znajduje się mały żarnik. Dzięki zastosowaniu halogenów, żarówki te są w stanie osiągnąć wyższą temperaturę, co z kolei przekłada się na lepszą jakość emitowanego światła oraz dłuższą żywotność. Przykładem zastosowania żarówek halogenowych są reflektory w domach oraz w oświetleniu samochodowym, gdzie ważne jest uzyskanie intensywnego, a zarazem przyjemnego dla oka światła. Warto również zauważyć, że żarówki te spełniają wiele standardów wydajności energetycznej, co czyni je dobrym wyborem w kontekście zrównoważonego rozwoju i oszczędności energii.

Pytanie 16

Kabel typu YAKY przedstawiono na rysunku

A. C.

B. D.

C. B.

D. A.

Wybór odpowiedzi innej niż B może wynikać z nieporozumienia dotyczącego specyfikacji kabli elektroenergetycznych. Kable typu YAKY charakteryzują się szczególnymi właściwościami, które odróżniają je od innych typów kabli. Na przykład, kable oznaczone jako A, C lub D mogą mieć różne kształty przekroju, co wpływa na ich właściwości mechaniczne oraz zastosowanie. Kable o prostokątnym lub innym niż okrągły przekroju nie spełniają standardów dla kabli YAKY, co może prowadzić do błędnych wniosków przy ich wyborze. Często mylnie zakłada się, że wszystkie kable izolowane spełniają te same funkcje, jednak każdy typ kabla ma swoją specyfikę. Kable YAKY zastosowane w instalacjach zewnętrznych wymagają dodatkowych właściwości, takich jak odporność na działanie promieni UV oraz zmienne warunki atmosferyczne, co nie jest zapewnione w przypadku innych typów kabli. Często występuje także błąd myślowy polegający na myleniu kabli energetycznych z innymi rodzajami kabli, np. sygnalizacyjnymi, które mogą mieć zupełnie inną konstrukcję i przeznaczenie. Aby skutecznie projektować systemy elektroenergetyczne, ważne jest, aby zwracać uwagę na szczegółowe właściwości kabli zgodnie z obowiązującymi normami oraz standardami branżowymi.

Pytanie 17

Układ przedstawiony na rysunku służy do pomiaru

A. rezystancji przewodów.

B. napięcia zadziałania wyłącznika różnicowoprądowego.

C. prądu zadziałania wyłącznika różnicowoprądowego.

D. obciążenia układu.

Układ przedstawiony na rysunku rzeczywiście służy do pomiaru prądu zadziałania wyłącznika różnicowoprądowego (RCD). W tym układzie amperomierz jest podłączony szeregowo z rezystorem Rp, a obciążenie zostało odłączone. Taki sposób podłączenia pozwala na dokładne zbadanie prądu, przy którym wyłącznik różnicowoprądowy zareaguje, odłączając obwód. Prąd zadziałania RCD jest kluczowy dla zapewnienia bezpieczeństwa w instalacjach elektrycznych, ponieważ jego zadaniem jest wykrywanie różnicy prądów między przewodem fazowym a neutralnym, co może wskazywać na obecność prądu upływowego. W praktyce, odpowiedni dobór wartości prądu zadziałania jest określony w normach, takich jak PN-EN 61008-1, które regulują działanie wyłączników różnicowoprądowych. Przykładem zastosowania jest montaż RCD w obwodach zasilających urządzenia o zwiększonym ryzyku porażenia prądem, takich jak urządzenia elektryczne w łazienkach czy na zewnątrz budynków. RCD przyczynia się do minimalizacji ryzyka porażenia prądem, a także pożarów spowodowanych zwarciem prowadzącym do przegrzania. Dlatego testowanie prądu zadziałania jest kluczowym elementem konserwacji i przeglądów instalacji elektrycznych.

Pytanie 18

W elektrycznych instalacjach w mieszkaniach oraz budynkach użyteczności publicznej prace konserwacyjne nie obejmują

A. montażu nowych punktów świetlnych

B. czyszczenia urządzeń w rozdzielniach

C. czyszczenia lamp oświetleniowych

D. wymiany gniazd zasilających

Fajnie, że zauważyłeś, że montaż nowych wypustów oświetleniowych to nie konserwacja. Konserwacja polega głównie na utrzymaniu istniejących systemów w dobrym stanie, jak czyszczenie lamp czy wymiana starych gniazdek. Nowe wypusty wymagają więcej planowania i czasem też papierkowej roboty, żeby wszystko było zgodne z przepisami. W praktyce chodzi o to, żeby przedłużać żywotność tego, co już mamy, natomiast nowe instalacje to zupełnie inna bajka, która wiąże się z projektowaniem i dodatkowymi formalnościami.

Pytanie 19

Zgodnie z aktualnymi przepisami prawa budowlanego, w nowych budynkach konieczne jest montowanie gniazdek z zabezpieczeniami.

A. w sypialniach.

B. w łazienkach.

C. w holach.

D. we wszystkich pomieszczeniach.

Odpowiedź 'w łazienkach' jest poprawna, ponieważ zgodnie z obowiązującymi przepisami prawa budowlanego oraz normami bezpieczeństwa, w łazienkach powinny być instalowane gniazda z kołkami ochronnymi. Gniazda te mają na celu zwiększenie bezpieczeństwa użytkowników poprzez minimalizację ryzyka porażenia prądem elektrycznym, co jest szczególnie istotne w pomieszczeniach narażonych na wilgoć. Właściwe zastosowanie takich gniazd w łazienkach jest zgodne z normą PN-IEC 60364-7-701, która reguluje wymagania dotyczące instalacji elektrycznych w pomieszczeniach mokrych. Praktycznie oznacza to, że wszelkie urządzenia elektryczne, które mogą być używane w łazienkach, powinny być podłączone do gniazd z zabezpieczeniem przeciwporażeniowym, co znacznie podnosi poziom bezpieczeństwa użytkowników. Na przykład, podłączenie pralki czy suszarki do gniazd z kołkami ochronnymi jest kluczowe, aby zapewnić pełne bezpieczeństwo w codziennym użytkowaniu. W związku z tym, projektując nowe budynki, warto stosować się do tych wymogów, aby chronić użytkowników przed potencjalnymi zagrożeniami elektrycznymi.

Pytanie 20

Który sposób połączenia przewodów jest zgodny z przedstawionym na rysunku schematem ideowym instalacji elektrycznej pracującej w sieci TN-S?

A. D.

B. A.

C. B.

D. C.

Odpowiedź C jest poprawna, ponieważ zgodnie z systemem TN-S, przewód ochronny PE (przewód uziemiający) i przewód neutralny N (przewód zerowy) muszą być rozdzielone na całej długości instalacji. W tym systemie przewód PE jest przeznaczony wyłącznie do celów ochronnych, co zapobiega ryzyku przypadkowego wprowadzenia prądu do obwodów neutralnych. Poprawne rozdzielenie tych przewodów ma kluczowe znaczenie dla bezpieczeństwa użytkowników, ponieważ zmniejsza ryzyko porażenia prądem. W praktyce oznacza to, że w rozdzielni elektrycznej przewody te powinny być traktowane jako odrębne, co jest zgodne z normami PN-IEC 60364 oraz PN-EN 50110, które regulują zasady bezpieczeństwa w instalacjach elektrycznych. W instalacjach TN-S, przewód PE powinien być odpowiednio uziemiony, co znacznie poprawia ochronę przed zwarciami i innymi awariami. Warto zauważyć, że standardy te są stosowane w wielu krajach, co podkreśla ich uniwersalność i znaczenie dla zachowania wysokiego poziomu bezpieczeństwa. Przykładem zastosowania tego rozwiązania są budynki użyteczności publicznej, gdzie bezpieczeństwo użytkowników ma kluczowe znaczenie.

Pytanie 21

Aby zrealizować instalację zasilającą dla urządzeń, które potrzebują do działania napięcia AC 230V, w rurkach podtynkowych w pomieszczeniu, gdzie temperatura osiąga 100 °C, należy zastosować przewody oznaczone symbolem

A. DYc 750

B. DY 700

C. DYc 150

D. DY 100

Przewody oznaczone symbolem DYc 750 są przeznaczone do pracy w warunkach wysokotemperaturowych, co czyni je odpowiednim wyborem do instalacji zasilającej w pomieszczeniach, gdzie temperatura może osiągnąć 100°C. Symbol "DY" wskazuje na przewody elastyczne, a litera "c" oznacza, że przewody te są odporne na działanie wysokich temperatur. W praktyce, przewody DYc 750 często stosuje się w instalacjach przemysłowych oraz w aplikacjach, gdzie istnieje ryzyko wystąpienia ekstremalnych warunków temperaturowych. Stosowanie odpowiednich przewodów jest kluczowe dla zapewnienia bezpieczeństwa oraz długoterminowej wydajności systemu zasilania. Przewody te są zgodne z normami PN-EN 50525, które określają wymagania dla przewodów elektrycznych, i powinny być używane w miejscach, gdzie są narażone na wysokie temperatury, aby zminimalizować ryzyko uszkodzeń oraz pożaru.

Pytanie 22

Jakie oznaczenie, zgodnie z normą zharmonizowaną, odpowiada polskiemu oznaczeniu kabla DY 300/500 V?

A. H05V-U

B. H03VH-H

C. H05V-K

D. H03W-F

Oznaczenie H05V-U odnosi się do przewodów elektrycznych, które są zgodne z europejską normą harmonizowaną. Oznaczenie to oznacza przewody o napięciu roboczym 300/500 V, przeznaczone do instalacji w budynkach, które charakteryzują się dużą elastycznością oraz odpornością na działanie olejów i wysokiej temperatury. Przewody te są powszechnie stosowane w różnorodnych aplikacjach, takich jak instalacje oświetleniowe, sprzęt AGD oraz urządzenia przenośne. Dzięki zastosowaniu odpowiednich materiałów izolacyjnych, przewody H05V-U wykazują doskonałe właściwości dielektryczne, co zapewnia ich wysoką niezawodność i bezpieczeństwo użytkowania. Dodatkowo, norma ta podkreśla znaczenie stosowania przewodów, które spełniają rygorystyczne wymogi dotyczące ochrony przed zwarciami i przeciążeniami, co jest kluczowe w zapewnieniu bezpieczeństwa instalacji elektrycznych. W praktyce, wybór przewodów zgodnych z oznaczeniem H05V-U gwarantuje wysoką jakość wykonania i długowieczność instalacji elektrycznych oraz minimalizuje ryzyko wystąpienia awarii.

Pytanie 23

Którego z symboli należy użyć na schemacie wielokreskowym w celu oznaczenia łącznika schodowego?

A. B.

B. D.

C. C.

D. A.

Symbol C. reprezentuje łącznik schodowy, który jest kluczowym elementem w instalacjach elektrycznych, szczególnie w kontekście zarządzania oświetleniem w obiektach mieszkalnych i komercyjnych. Łącznik schodowy pozwala na włączanie i wyłączanie światła z dwóch różnych miejsc, co jest niezwykle praktyczne w przypadku długich korytarzy czy klatek schodowych. W standardowej instalacji, łącznik schodowy jest umieszczany w miejscach, gdzie użytkownik może potrzebować dostępu do włączania światła zarówno z dołu, jak i z góry schodów. Stosowanie tego symbolu jest zgodne z normami IEC 60617 oraz polskimi normami PN-EN 60617, które regulują oznaczanie symboli elektrycznych. W praktyce, stosowanie łączników schodowych poprawia komfort użytkowania oraz zwiększa bezpieczeństwo, eliminując konieczność poruszania się w ciemności. Warto również zauważyć, że łącznik schodowy można łączyć z innymi elementami instalacji, takimi jak łączniki krzyżowe, co pozwala na jeszcze większą elastyczność w projektowaniu systemów oświetleniowych.

Pytanie 24

Z instrukcji obsługi przedstawionego na rysunku miernika wynika, że przed pomiarem rezystancji należy wyzerować omomierz. W tym celu należy przełącznikiem funkcji wybrać pomiar rezystancji i ustawić wskazówkę na 0 Ω przy pomocy pokrętła oznaczonego cyfrą

A. 2 przy zwartych przewodach pomiarowych.

B. 1 przy zwartych przewodach pomiarowych.

C. 2 przy odłączonych przewodach pomiarowych.

D. 1 przy odłączonych przewodach pomiarowych.

Poprawna odpowiedź to 2 przy zwartych przewodach pomiarowych. Aby uzyskać dokładny pomiar rezystancji, konieczne jest wyzerowanie omomierza przed przystąpieniem do pomiarów. W tym celu należy ustawić przewody pomiarowe w pozycji zwartej, co eliminuje wpływ ich własnej oporności na pomiar. Użycie pokrętła oznaczonego cyfrą 2 w tej konfiguracji pozwala na precyzyjne ustawienie wskazówki miernika na zerową wartość. W praktyce, przed każdym pomiarem rezystancji, zaleca się przeprowadzanie tego kroku, aby zapewnić rzetelność wyników. W branży elektrycznej i elektronicznej, zgodnie z najlepszymi praktykami, takie działanie minimalizuje błędy pomiarowe i zwiększa dokładność urządzeń pomiarowych. Dokładne wyzerowanie omomierza jest kluczowe, zwłaszcza w aplikacjach wymagających dużej precyzji, jak pomiary w obwodach elektronicznych czy analiza materiałów. Warto również pamiętać, że nieprawidłowe przeprowadzenie tego procesu może prowadzić do błędnych wniosków i dalszych problemów w analizie diagnostycznej.

Pytanie 25

Do czego służą przy montażu instalacji elektrycznej przedstawione na ilustracji kleszcze?

A. Formowania oczek na końcach żył.

B. Zaprasowywania przewodów w połączeniach wsuwanych.

C. Montażu zacisków zakleszczających.

D. Zaciskania końcówek tulejkowych na żyłach przewodu.

Poprawna odpowiedź to formowanie oczek na końcach żył, co jest kluczowym zastosowaniem kleszczy w instalacjach elektrycznych. Narzędzie to, o charakterystycznym kształcie szczęk, pozwala na precyzyjne formowanie oczek, które są następnie używane do trwałego mocowania przewodów na zaciskach w rozdzielnicach elektrycznych. Przygotowanie końcówek przewodów w postaci oczek jest zgodne z najlepszymi praktykami branżowymi, ponieważ zapewnia ono zarówno bezpieczeństwo, jak i stabilność połączeń. Odpowiednio uformowane oczka minimalizują ryzyko wystąpienia luzów i zwarć, co jest kluczowe dla właściwego działania instalacji elektrycznej. Dobrze przygotowane połączenia wpływają również na estetykę instalacji, co jest istotne w kontekście zewnętrznych przeglądów oraz konserwacji. W praktyce, formowanie oczek przed podłączeniem do zacisków pozwala na łatwiejsze i szybsze wykonywanie prac instalacyjnych, a także na ich późniejsze modyfikacje.

Pytanie 26

Na którym rysunku przedstawiono przewód spawalniczy OnS-1?

A. D.

B. A.

C. B.

D. C.

Odpowiedź B jest poprawna, ponieważ przewód spawalniczy OnS-1 charakteryzuje się specyficzną konstrukcją, która jest dostosowana do spawania łukowego. Składa się z wielu cienkich drutów miedzianych, które są skręcone w pęczki, co zapewnia doskonałe przewodnictwo elektryczne oraz elastyczność. Tego typu przewody są szeroko stosowane w przemyśle spawalniczym, gdzie kluczowe jest utrzymanie wysokiej jakości połączeń oraz efektywności procesów spawania. W praktyce, wybór odpowiedniego przewodu spawalniczego ma bezpośredni wpływ na jakość realizowanych zadań oraz trwałość spoin. Ponadto, przewody takie jak OnS-1 spełniają normy IEC 60228 oraz EN 50525, które określają wymagania dotyczące przewodów elektrycznych, co czyni je niezawodnym wyborem dla profesjonalnych spawaczy. Zrozumienie konstrukcji i zastosowania przewodów spawalniczych jest kluczowe, aby uniknąć problemów związanych z wydajnością i bezpieczeństwem podczas pracy.

Pytanie 27

Narzędziem niezbędnym do wymiany łącznika pokazanego na zdjęciu jest wkrętak

A. z bitem M8

B. płaski.

C. TROX

D. PH2

Wybór odpowiedzi innej niż wkrętak płaski wskazuje na nieporozumienie dotyczące rodzaju narzędzi stosowanych w instalacjach elektrycznych. Odpowiedzi takie jak TROX, PH2 czy z bitem M8 nie są odpowiednie w kontekście typowego wyłącznika instalacyjnego z zaciskiem śrubowym. Wkrętak TROX, pomimo że jest narzędziem stosowanym w niektórych zastosowaniach, nie jest przeznaczony do standardowych wyłączników instalacyjnych. Z kolei końcówka PH2, będąca rodzajem wkrętaka krzyżowego, jest używana głównie do śrub z gniazdem krzyżowym, które są rzadziej spotykane w wyłącznikach instalacyjnych. Odpowiedź dotycząca bitu M8 odnosi się do zastosowania wkrętaków z końcówkami o dużych rozmiarach, co jest całkowicie nieodpowiednie w kontekście standardowych zacisków dostępnych w wyłącznikach elektrycznych. Te błędne odpowiedzi wskazują na powszechne nieporozumienia w zakresie narzędzi potrzebnych do wykonywania prac elektrycznych, gdzie kluczowa jest znajomość specyfiki zamocowań w różnych urządzeniach. Używanie niewłaściwych narzędzi nie tylko może prowadzić do uszkodzeń, ale też stwarza zagrożenie dla bezpieczeństwa, co jest nie do zaakceptowania w profesjonalnych pracach elektroinstalacyjnych. Zrozumienie tych różnic jest kluczowe dla skutecznego i bezpiecznego podejścia do pracy z instalacjami elektrycznymi.

Pytanie 28

Jaka jest znamionowa efektywność silnika trójfazowego, jeśli P = 2,2 kW (mocy mechanicznej), UN = 400 V, IN = 4,6 A oraz cos φ = 0,82?

A. 0,39

B. 0,84

C. 0,69

D. 0,49

Znamionowa sprawność silnika trójfazowego obliczana jest na podstawie stosunku mocy mechanicznej do mocy czynnej dostarczonej do silnika. W tym przypadku, moc mechaniczna wynosi 2,2 kW, a moc czynna można obliczyć z wzoru: P = U * I * √3 * cos φ, gdzie U to napięcie, I to prąd, a cos φ to współczynnik mocy. Podstawiając dane: P = 400 V * 4,6 A * √3 * 0,82, otrzymujemy moc czynną równą około 2,63 kW. Następnie sprawność obliczamy jako: η = P_moc / P_czynna = 2,2 kW / 2,63 kW, co daje wartość około 0,84. W praktyce, znajomość sprawności silników elektrycznych jest kluczowa w doborze odpowiednich jednostek napędowych do maszyn i urządzeń, a także w ocenie efektywności energetycznej systemów. Standardy takie jak IEC 60034-30 definiują klasy sprawności dla silników elektrycznych, co pozwala na ich porównywanie i wybór najbardziej efektywnych rozwiązań.

Pytanie 29

Na którym rysunku przedstawiono narzędzie niezbędne do formowania oczek na przewodzie instalacyjnym?

A. C.

B. A.

C. B.

D. D.

Odpowiedź B jest poprawna, ponieważ szczypce do zdejmowania izolacji, które zobrazowane są w tym rysunku, są kluczowym narzędziem w procesie formowania oczek na przewodach instalacyjnych. Ich główną funkcją jest precyzyjne usunięcie izolacji z końców przewodów bez uszkodzenia rdzenia, co jest niezbędne do uzyskania solidnych połączeń elektrycznych. W praktyce, zastosowanie takich szczypiec minimalizuje ryzyko zwarcia oraz poprawia jakość połączeń, co jest istotne w kontekście bezpieczeństwa instalacji. Przykładowo, w trakcie prac instalacyjnych, stosowanie szczypiec ułatwia nie tylko przygotowanie przewodów do połączenia, ale także pozwala na szybkie i efektywne wykonanie napraw, co jest zgodne z zasadami dobrej praktyki elektrycznej. Warto również zaznaczyć, że zgodnie z normami branżowymi, właściwe formowanie oczek na przewodach znacząco wpływa na trwałość oraz niezawodność instalacji elektrycznych.

Pytanie 30

Przy sprawdzaniu kabla wykonano dwie serie pomiarów rezystancji pomiędzy końcami żył na jednym końcu kabla. Na drugim końcu kabla w pierwszej serii zwarto wszystkie żyły ze sobą, a w drugiej serii żyły pozostały rozwarte. Wyniki pomiarów zapisano w tabeli. Jakie wnioski można wyciągnąć na podstawie tych wyników?

A. Żyły a i b są przerwane.

B. Żyły a i b są zwarte ze sobą.

C. Żyły c i a są zwarte ze sobą.

D. Żyły c i a są przerwane.

Odpowiedź, że żyły a i b są zwarte, jest jak najbardziej trafna. Pomiary rezystancji jasno pokazują, że te żyły są ze sobą połączone. W obu seriach testów, gdy te żyły były zwarte, rezystancja wynosiła wartość skończoną. To sugeruje, że mamy do czynienia z bezpośrednim połączeniem. W praktyce, w elektryce i telekomunikacji, ważne jest, by pamiętać o przestrzeganiu norm i standardów bezpieczeństwa przy łączeniu kabli. Chodzi o to, żeby uniknąć problemów, które mogą zepsuć całe systemy. Gdy pojawią się uszkodzenia lub awarie, jak przerwy w obwodach, kluczowe jest, żeby przeprowadzić dokładne pomiary dla diagnostyki. Dlatego umiejętne czytanie wyników pomiarów rezystancji jest absolutnie istotne dla prawidłowego działania instalacji elektrycznych. Dobrze jest też dokumentować pomiary, co naprawdę pomaga w podejmowaniu decyzji o naprawach czy zmianach w systemach.

Pytanie 31

W którym wierszu tabeli prawidłowo określono funkcje i liczby przewodów jednożyłowych, które należy umieścić w rurach instalacyjnych, aby wykonać poszczególne obwody w układzie sieciowym TN-S, zakończone punktami odbioru o przedstawionych symbolach graficznych?

A. W wierszu 4.

B. W wierszu 3.

C. W wierszu 1.

D. W wierszu 2.

Wiersz 4 tabeli prawidłowo określa wymagania dotyczące liczby przewodów w obwodach sieciowych TN-S. Dla obwodu 3, który odpowiada za oświetlenie, potrzebne są trzy przewody: jeden przewód fazowy, jeden neutralny oraz jeden ochronny, co jest zgodne z normami dotyczących instalacji elektrycznych. Z kolei dla obwodu 2, który obsługuje gniazdo siłowe, wymagane jest pięć przewodów: trzy fazowe, jeden neutralny i jeden ochronny. Zastosowanie odpowiedniej liczby przewodów jest kluczowe dla zapewnienia bezpieczeństwa i efektywności energetycznej instalacji. W przypadku niewłaściwej liczby przewodów, może dojść do przeciążeń, które stanowią poważne zagrożenie pożarowe. Standardy takie jak PN-IEC 60364-1 stanowią wytyczne, które należy przestrzegać w celu zapewnienia bezpieczeństwa i zgodności z obowiązującymi normami. W praktyce, prawidłowe określenie liczby przewodów jest istotne, aby uniknąć nieprawidłowości instalacyjnych, które mogą prowadzić do awarii sprzętu lub uszkodzenia instalacji.

Pytanie 32

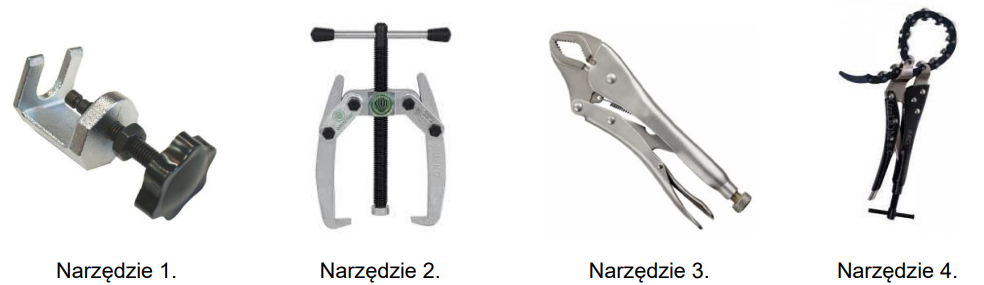

Które z przedstawionych narzędzi jest przeznaczone do demontażu przewietrznika z wału silnika elektrycznego?

A. Narzędzie 3.

B. Narzędzie 2.

C. Narzędzie 4.

D. Narzędzie 1.

Narzędzie 2, czyli ściągacz, jest kluczowym narzędziem wykorzystywanym w procesie demontażu przewietrznika z wału silnika elektrycznego. Jego konstrukcja umożliwia równomierne rozłożenie siły, co jest niezwykle istotne, aby uniknąć uszkodzenia elementów. W praktyce, ściągacz stosuje się w sytuacjach, gdy przewietrznik mocno przylega do wału, co może zdarzyć się w wyniku długotrwałego użytkowania silnika. Właściwe użycie ściągacza polega na umieszczeniu go tak, aby mocno, ale delikatnie, chwytał za brzegi demontowanego elementu. Zgodnie z najlepszymi praktykami branżowymi, przed przystąpieniem do demontażu należy zawsze upewnić się, że silnik jest odłączony od źródła zasilania. Użycie ściągacza w ten sposób minimalizuje ryzyko uszkodzenia zarówno przewietrznika, jak i wału silnika. Pozostałe narzędzia, takie jak narzędzie 1, 3 i 4, nie są dostosowane do tej specyficznej pracy, co może prowadzić do nieefektywnego demontażu i potencjalnych uszkodzeń.

Pytanie 33

Na podstawie opisu określ, jaką puszkę instalacyjną przedstawiono na rysunku.

A. Do montażu gniazd i wyłączników.

B. Natynkową hermetyczną.

C. Przeciwogniową.

D. Podtynkową hermetyczną.

Prawidłowa odpowiedź to "Natynkowa hermetyczna", co jest zgodne z charakterystyką puszki instalacyjnej PHS-1, która ma zabezpieczenie IP44. Oznaczenie to wskazuje, że puszka jest odporna na ciała stałe o średnicy większej niż 1 mm oraz na krople wody padające pod różnymi kątami. Puszki natynkowe hermetyczne są powszechnie stosowane w miejscach, gdzie występuje ryzyko kontaktu z wilgocią, co czyni je idealnym rozwiązaniem w instalacjach przemysłowych oraz w obiektach użyteczności publicznej. Ich budowa, w tym dławice bezgwintowe i zaciski gwintowe izolowane, zapewnia nie tylko bezpieczeństwo, ale również łatwość montażu. Stosowanie takich puszek zgodnie z normami IEC 60529 oraz PN-EN 60670-1 przyczynia się do zwiększenia bezpieczeństwa instalacji elektrycznych, a także minimalizuje ryzyko uszkodzeń spowodowanych warunkami atmosferycznymi. Przykłady zastosowania obejmują obiekty budowlane narażone na działanie czynników zewnętrznych, takie jak tereny przemysłowe, magazyny, a także instalacje w ogrodach i na zewnątrz budynków.

Pytanie 34

Jakie z wymienionych usterek w obwodzie odbiorczym instalacji elektrycznej powinno spowodować automatyczne odcięcie napięcia przez wyłącznik różnicowoprądowy?

A. Przeciążenie obwodu

B. Upływ prądu

C. Skok napięcia

D. Zwarcie międzyfazowe

Odpowiedź 'Upływ prądu' jest na pewno trafna, bo wyłącznik różnicowoprądowy, czyli RCD, działa dokładnie tak, jak powinien. On potrafi sprawdzać różnice w prądzie, który wpływa i wypływa z obwodu. Powiedzmy, że jak jest jakiś problem z izolacją, to prąd może wyciekać do ziemi. To właśnie wtedy RCD to zauważa i natychmiast odłącza zasilanie, co naprawdę zmniejsza ryzyko porażenia prądem albo pożaru. RCD często spotykamy w łazienkach, gdzie wilgoć sprawia, że ryzyko kontaktu z prądem jest większe. Warto też wiedzieć, że normy, takie jak PN-EN 61008, precyzują, jakie są wymagania dotyczące tych wyłączników i gdzie można je stosować, co podkreśla ich istotność dla bezpieczeństwa elektrycznego. Używanie RCD w instalacjach jest zgodne z dobrymi praktykami i przepisami budowlanymi, więc to naprawdę ważny temat.

Pytanie 35

Jaki przewód na schemacie montażowym instalacji elektrycznej oznacza się symbolem przedstawionym na rysunku?

A. Uziemiający.

B. Wyrównawczy.

C. Neutralny.

D. Ochronny.

Odpowiedź "Ochronny" jest prawidłowa, ponieważ symbol przedstawiony na rysunku odnosi się do przewodu ochronnego PE (Protective Earth). Przewód ten jest kluczowym elementem instalacji elektrycznej, mającym na celu zabezpieczenie użytkowników przed porażeniem prądem elektrycznym. W sytuacji awaryjnej, przewód ochronny odprowadza niebezpieczne napięcie do ziemi, co znacząco zmniejsza ryzyko porażenia. W standardach, takich jak Polska Norma PN-IEC 60445:2017, przewód ten powinien być jednoznacznie oznaczony w schematach montażowych, co ułatwia identyfikację i prawidłowy montaż instalacji. Przykładowo, w przypadku uszkodzenia izolacji urządzenia elektrycznego, prawidłowe podłączenie przewodu ochronnego zapewnia, że prąd nie przepłynie przez ciało użytkownika, lecz zostanie skierowany do ziemi. Dzięki temu, stosowanie przewodów ochronnych zgodnie z normami jest fundamentem bezpieczeństwa w każdej instalacji elektrycznej.

Pytanie 36

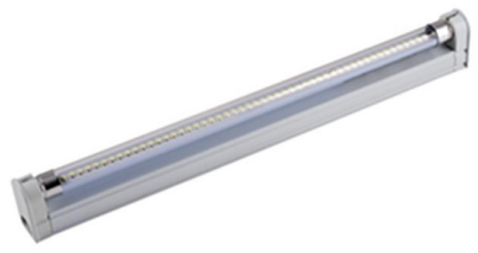

Ze względu na ochronę przed dostępem wody przedstawiona na rysunku oprawa oświetleniowa jest

A. strugoszczelna.

B. nieodporna na wnikanie wody.

C. wodoszczelna.

D. odporna na krople wody.

Twoja odpowiedź jest trafna, bo jeśli przyjrzymy się rysunkowi oprawy oświetleniowej, to nie widać żadnych uszczelnień ani odpowiednich zabezpieczeń. To oznacza, że ten produkt nie nadaje się do używania w miejscach, gdzie może być wilgoć lub woda. W praktyce, oprawy, które można stosować w miejscach z podwyższoną wilgotnością, jak w łazienkach czy na zewnątrz, muszą spełniać pewne normy odporności na wodę, na przykład normy IP. Jeżeli nie zastosujemy takich standardów, to mogą wystąpić problemy z elektroniką, a nawet zagrożenie pożarowe. Dlatego warto zwracać uwagę na klasę ochrony przy wyborze opraw oświetleniowych, bo to sprawi, że będą one bezpieczniejsze i dłużej posłużą.

Pytanie 37

Fragment dokumentacji technicznej określonej jako schemat zasadniczy (ideowy) znajduje się na rysunku

A. D.

B. B.

C. C.

D. A.

Schemat zasadniczy (ideowy) ma kluczowe znaczenie w dokumentacji technicznej, gdyż umożliwia zrozumienie podstawowych funkcji i połączeń w danym urządzeniu lub systemie. Wybór rysunku C jako poprawnej odpowiedzi jest uzasadniony tym, że przedstawia on istotne komponenty oraz ich interakcje w sposób, który sprzyja szybkiej analizie i diagnozowaniu ewentualnych problemów. Tego typu schematy są powszechnie stosowane w inżynierii elektrycznej, automatyce oraz w wielu gałęziach przemysłu, gdzie potrzeba uproszczenia złożonych układów do poziomu zrozumiałego dla inżynierów i techników. Na przykład, w projektach związanych z budową systemów zasilania, schemat zasadniczy pozwala na szybkie określenie, jakie elementy są niezbędne do działania i jakie są ich wzajemne relacje. Zgodnie z obowiązującymi standardami, takie schematy powinny być jasne i czytelne, aby ułatwić pracę zespołów serwisowych. Dodatkowo, stosowanie schematów zasadniczych zgodnych z normami IEC 61082 pozwala na zapewnienie wysokiej jakości dokumentacji technicznej, co przekłada się na efektywność w codziennych zadaniach inżynieryjnych.

Pytanie 38

Który rodzaj przewodu przedstawiono na rysunku?

A. Jednożyłowy uzbrojony.

B. Jednodrutowy nieuzbrojony.

C. Wielodrutowy nieuzbrojony.

D. Wielożyłowy uzbrojony.

Właściwa odpowiedź to "Wielodrutowy nieuzbrojony", co można łatwo zidentyfikować na podstawie charakterystyki przedstawionego przewodu. Przewody wielodrutowe są powszechnie stosowane w instalacjach elektrycznych, ze względu na ich elastyczność oraz zdolność do prowadzenia prądu. Składają się z wielu cienkich drutów, które są ze sobą splecione, co zwiększa ich wydajność energetyczną i elastyczność. Zastosowanie izolacji zewnętrznej jest kluczowe, aby zapobiec przepływowi prądu do elementów otaczających, co jest zgodne z normami bezpieczeństwa, takimi jak PN-EN 60228, która określa wymagania dotyczące przewodów elektrycznych. W praktyce takie przewody są wykorzystywane w domowych instalacjach elektrycznych, w systemach oświetleniowych oraz w instalacjach przemysłowych, gdzie wymagana jest duża mobilność i odporność na różne warunki atmosferyczne. Ich nieuzbrojona konstrukcja oznacza, że nie posiadają dodatkowych elementów ochronnych, takich jak metalowe osłony, co czyni je idealnymi do użytku w miejscach, gdzie nie ma ryzyka uszkodzeń mechanicznych.

Pytanie 39

Jakie mogą być przyczyny nadmiernego przegrzewania się wyłącznika nadmiarowo-prądowego podczas długotrwałego zasilania sprawnego odbiornika?

A. Zbyt niski prąd znamionowy wyłącznika

B. Słabo dokręcone złącza wyłącznika

C. Niewłaściwe napięcie zasilania

D. Zbyt wysoka moc zasilanego odbiornika

Słabo dokręcone zaciski wyłącznika nadmiarowo-prądowego mogą prowadzić do nadmiernego nagrzewania się tego urządzenia z kilku powodów. Gdy zaciski są niedostatecznie dokręcone, opór elektryczny w miejscach połączeń wzrasta, co skutkuje generowaniem dodatkowego ciepła. Zjawisko to jest zgodne z prawem Joule'a, które mówi, że moc wydzielana w postaci ciepła jest proporcjonalna do kwadratu prądu przepływającego przez opór. W praktyce, niedostateczne dokręcenie zacisków może również prowadzić do niestabilności połączenia, co zwiększa ryzyko wystąpienia łuków elektrycznych, które mogą znacznie podnieść temperaturę wyłącznika. Aby temu zapobiec, zaleca się regularne kontrolowanie stanu zacisków oraz korzystanie z narzędzi pomiarowych, takich jak kamery termograficzne, w celu identyfikacji miejsc o podwyższonej temperaturze. Właściwe dokręcenie elementów montażowych powinno być zgodne z normami IEC 60947 oraz ogólnymi zasadami instalacji elektrycznych, co zapewnia bezpieczne i efektywne działanie wyłącznika nadmiarowo-prądowego.

Pytanie 40

Jaki element przedstawiono na rysunku?

A. Wkrętkę redukcyjną.

B. Złączkę.

C. Wkrętkę dławikową.

D. Tulejkę.

Element przedstawiony na rysunku to wkrętka dławikowa, która pełni kluczową rolę w instalacjach elektrycznych. Jest to rodzaj złączki, która zapewnia uszczelnienie przewodów wchodzących do puszek, obudów czy urządzeń. Wkrętki dławikowe charakteryzują się specyficznym kształtem, zazwyczaj stożkowym lub cylindrycznym, oraz obecnością gwintu zewnętrznego. Dzięki temu, po dokręceniu, zapewniają one nie tylko szczelność, ale także ochronę przed uszkodzeniami mechanicznymi. Zastosowanie wkrętek dławikowych jest powszechne w branży elektrycznej, gdzie wymagane jest przestrzeganie standardów bezpieczeństwa, takich jak normy IEC. Użycie wkrętek dławikowych w instalacjach zapewnia, że przewody są stabilnie zamocowane i chronione przed działaniem czynników zewnętrznych, co zapobiega awariom i zwiększa trwałość całej instalacji. Warto również zaznaczyć, że odpowiednie uszczelnienie przewodów wpływa na bezpieczeństwo pracy urządzeń, minimalizując ryzyko zwarcia czy innych niebezpiecznych sytuacji.
