Pytanie 1
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Wyniki egzaminu
Informacje o egzaminie:
- Zawód: Technik elektronik
- Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
- Data rozpoczęcia: 9 maja 2026 03:00
- Data zakończenia: 9 maja 2026 03:13
Egzamin zdany!
Wynik: 24/40 punktów (60,0%)
Wymagane minimum: 20 punktów (50%)
Nowe
Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania
Szczegółowe wyniki:
Pytanie 2

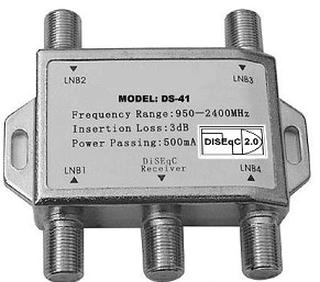

Dokumentacja techniczna przełącznika przedstawionego na rysunku, narzuca pracę tego urządzenia w systemie DiSEqC 2. Oznacza to, że przełącznik jest przeznaczony do pracy
A. w satelitarnych sieciach simpleksowych.
B. w satelitarnych sieciach dupleksowych.
C. w antenowych systemach telewizji naziemnej.
D. telewizyjnych sieciach światłowodowych.
Odpowiedź "w satelitarnych sieciach dupleksowych" jest poprawna, ponieważ przełącznik zaprezentowany na rysunku jest zgodny z systemem DiSEqC 2.0, który umożliwia dwukierunkową komunikację pomiędzy urządzeniami. W praktyce oznacza to, że urządzenie to może jednocześnie odbierać i przesyłać informacje, co jest kluczowe w zaawansowanych instalacjach satelitarnych. Dupleks w kontekście DiSEqC oznacza, że sygnały mogą być przesyłane zarówno do, jak i z odbiornika, co pozwala na efektywne zarządzanie urządzeniami peryferyjnymi, takimi jak przełączniki antenowe. Dzięki temu instalacje mogą być bardziej elastyczne i umożliwiać korzystanie z wielu satelitów w tym samym czasie. Standard DiSEqC 2.0 jest szeroko stosowany w branży telekomunikacyjnej, co czyni go uznawanym standardem w systemach satelitarnych. Właściwe zrozumienie i zastosowanie tej technologii pozwala na optymalizację wydajności systemów oraz zwiększenie ich funkcjonalności.
Pytanie 3
Jaką funkcję pełni wzmacniacz typu OC, zastosowany w układzie, którego schemat przedstawiono na rysunku?
A. Separuje galwanicznie źródło sygnału wejściowego i II stopień wzmacniacza.
B. Odwraca fazę sygnału wejściowego.
C. Zapewnia duże wzmocnienie napięciowe i prądowe.
D. Zapewnia dużą rezystancję wejściową.
Wzmacniacz typu OC nie odwraca fazy sygnału wejściowego, co jest często mylnie zakładane przy analizie jego podstawowych właściwości. Odwracanie fazy sygnału jest typowe dla innych typów wzmacniaczy, takich jak wzmacniacze odwracające, gdzie zjawisko to wynika z konstrukcji układu. Ponadto, w kontekście wzmacniaczy, wzmocnienie napięciowe i prądowe, które są często mylnie przypisywane wzmacniaczowi OC, jest ograniczone, ponieważ ten typ wzmacniacza nie ma na celu wzmacniania sygnału, lecz raczej zapewnienia wysokiej impedancji. Kolejnym błędnym wnioskiem jest przekonanie, że wzmacniacz OC separuje galwanicznie źródło sygnału od kolejnego stopnia wzmacniacza. W rzeczywistości, wzmacniacz OC nie jest zaprojektowany z myślą o separacji galwanicznej, lecz o znacznym zwiększeniu rezystancji wejściowej. Zrozumienie właściwości wzmacniacza OC jest kluczowe, aby uniknąć błędów w projektowaniu układów elektronicznych, ponieważ nieprawidłowe przypisanie funkcji wzmacniacza może prowadzić do nieoczekiwanych wyników w działaniu całego systemu.
Pytanie 4

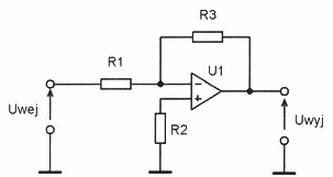

Przy R3 = R1 wzmocnienie KU przedstawionego układu wynosi
A. -1 V/V
B. 1 V/V
C. 2 V/V
D. -2 V/V
Wybór wartości wzmocnienia, która nie odpowiada rzeczywistości, często wynika z nieprawidłowego zrozumienia zasad działania wzmacniaczy operacyjnych w konfiguracji odwracającej. Przy błędnych odpowiedziach, takich jak 2 V/V, 1 V/V czy -2 V/V, można zauważyć różne typowe błędy myślowe. W przypadku 2 V/V następuje mylne założenie, że wzmocnienie jest dodatnie, co jest sprzeczne z zasadami funkcjonowania wzmacniaczy w układzie odwracającym, gdzie sygnał wyjściowy zawsze jest odwrócony względem sygnału wejściowego. Odpowiedź 1 V/V również opiera się na niewłaściwej interpretacji, gdzie zakłada się, że wzmocnienie jest neutralne, co nie odzwierciedla rzeczywistych warunków działania układu. Natomiast -2 V/V jest wynikiem błędnego przeliczenia wartości rezystancji, gdzie pominięto istotny czynnik, jakim jest relacja między R2 a R1. Aby poprawnie obliczyć wzmocnienie, należy jasno rozumieć sposób, w jaki rezystancje wpływają na sygnał wyjściowy oraz zasady działania wzmacniaczy operacyjnych. Aby uniknąć takich błędów, warto zaznajomić się z podstawowymi zasadami działania wzmacniaczy operacyjnych oraz z matematycznym podejściem do analizy układów elektronicznych, co jest kluczowe w projektowaniu efektywnych systemów analogowych.
Pytanie 5
Który z wymienionych komponentów wykorzystuje się w systemach automatyki przemysłowej do pomiaru temperatury?
A. Termistor
B. Triak
C. Warystor
D. Tyrystor
Termistor jest elementem czujnikowym, który zmienia opór elektryczny w zależności od temperatury. Jest to stosunkowo powszechny komponent w automatyce przemysłowej, wykorzystywany w różnych systemach pomiarowych i kontrolnych. Jego budowa opiera się na materiałach półprzewodnikowych, które charakteryzują się dużą czułością na zmiany temperatury, co pozwala na precyzyjne pomiary w szerokim zakresie temperatur. Przykładowe zastosowania termistorów obejmują kontrolę temperatury w piecach przemysłowych, klimatyzacji, a także w systemach monitorowania procesów chemicznych. Zgodnie ze standardami, termistory są często wykorzystywane w systemach automatyki do zapewnienia efektywnej regulacji i optymalizacji procesów, co przekłada się na zwiększenie efektywności energetycznej oraz bezpieczeństwa operacji. Zastosowanie termistorów w połączeniu z odpowiednim oprogramowaniem pozwala na tworzenie zaawansowanych algorytmów kontroli, co jest zgodne z najlepszymi praktykami w branży automatyki."
Pytanie 6
Który przewód służy do podłączenia głośników do wyjść audio wzmacniacza?
A. D.
B. B.
C. C.
D. A.
W przypadku odpowiedzi B, A lub D, można zauważyć, że odpowiedzi te nie spełniają podstawowych wymagań dotyczących przesyłania sygnałów audio do głośników. Przewody, które nie są przeznaczone do transmisji sygnału audio, jak na przykład przewody sygnałowe o mniejszych średnicach lub przewody z nieodpowiednich materiałów, mogą prowadzić do znacznych strat jakości dźwięku. Przykładem błędu myślowego może być przekonanie, że każdy przewód będzie odpowiedni do podłączenia głośników, co jest mylnym założeniem. Przewody głośnikowe muszą być zaprojektowane do pracy przy odpowiednich parametrach elektrycznych, aby mogły skutecznie przesyłać sygnał audio bez zniekształceń. Wybór niewłaściwego przewodu może prowadzić do problemów z jakością dźwięku, a także do uszkodzenia sprzętu audio. Przykładem nieprawidłowego podejścia może być użycie przewodów telefonicznych, które są nieprzystosowane do pracy w systemach audio. Warto dodać, że zgodność z normami oraz dobrymi praktykami w branży audio jest kluczowa, aby zapewnić zarówno optymalną jakość dźwięku, jak i bezpieczeństwo użytkowania systemów audio.
Pytanie 7
Na rysunku przedstawiono symbol
A. odgałęźnika.
B. zwrotnicy.
C. separatora.
D. rozgałęźnika.
Symbol przedstawiony na rysunku rzeczywiście reprezentuje rozgałęźnik, który w schematach elektrycznych i elektronicznych jest kluczowym elementem umożliwiającym rozdzielenie sygnałów lub zasilania na kilka odgałęzień. Rozgałęźniki są powszechnie stosowane w instalacjach elektrycznych, gdzie przewody potrzebują rozdzielić się na różne obwody, co jest istotne na przykład w systemach oświetleniowych czy w instalacjach zasilających różne urządzenia. Zastosowanie rozgałęźników ułatwia organizację obwodów oraz zwiększa elastyczność systemu, co jest zgodne z najlepszymi praktykami inżynieryjnymi. Warto również zaznaczyć, że zgodnie z normami IEC (Międzynarodowa Komisja Elektrotechniczna) oraz ISO (Międzynarodowa Organizacja Normalizacyjna), przekazywanie informacji o rozgałęzieniach w schematach jest istotnym elementem dokumentacji, który pozwala na łatwiejszą diagnostykę oraz modernizację systemów elektrycznych. Przykładem mogą być instalacje w budynkach, gdzie rozgałęźniki pozwalają na efektywne zarządzanie energią i jej dystrybucją w różnych częściach budynku.
Pytanie 8
Nieopisane elementy pętli PLL, przedstawionej na schemacie, pełnią funkcję
A. filtru górnoprzepustowego i dzielnika napięcia.
B. preskalera i detektora AM.
C. filtru dolnoprzepustowego i generatora strojonego napięciem.
D. detektora częstotliwości i detektora fazy.
W pętli PLL (Phase-Locked Loop) mamy kilka ważnych elementów, które naprawdę mają kluczowe znaczenie. Filtr dolnoprzepustowy to jakby taki "przyjaciel", który wygładza sygnał wyjściowy z detektora fazy. Dzięki niemu pozbywamy się tych niechcianych, wysokoczęstotliwościowych zakłóceń, więc nasz sygnał jest dużo czystszy i bardziej klarowny. Potem mamy generator strojony napięciem, znany jako VCO, który produkuje sygnał o częstotliwości zmieniającej się w zależności od napięcia. To dzięki temu PLL może dostosować się do sygnału wejściowego. To jest mega ważne w różnych zastosowaniach, na przykład w systemach komunikacyjnych, gdzie synchronizacja zegarów jest kluczowa. Generalnie, wiedza na temat tych elementów to podstawa dla każdego inżyniera, który chce tworzyć nowoczesne systemy RF i działać w telekomunikacji.
Pytanie 9
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 10
Poniżej przedstawiono schemat montażowy domofonu. Jakim kolorem opisana jest żyła zasilająca?
A. Czerwonym.
B. Czarnym.
C. Niebieskim.
D. Żółtym.
Wybór błędnej odpowiedzi może wynikać z zamieszania z kolorami kabli w elektryce. Ci, co zaznaczyli "Czarnym", pewnie myśleli, że czarny kabel to standard do zasilania. W niektórych krajach to prawda, ale w kontekście domofonów ważne jest, żeby stosować określone zasady. Na przykład, odpowiedzi typu "Czerwonym" są mylące, bo czerwony przeważnie kojarzy się z przewodami fazowymi, a w schemacie domofonowym jasno wskazano na niebieski kolor dla zasilania. Osoby, które wybrały "Żółtym", mogą nie wiedzieć, że żółty zazwyczaj oznacza przewody ochronne, co może prowadzić do sporych pomyłek. Kluczowe jest więc, żeby mieć pojęcie o tym, jak oznaczają się przewody i jakie mają funkcje. Przed rozpoczęciem jakichkolwiek prac elektrycznych warto zapoznać się z dokumentacją i stosować dobre praktyki, bo to poprawia bezpieczeństwo i zapewnia, że wszystko działa sprawnie.
Pytanie 11
Wzmocnienie napięciowe \( K_U \) przedstawionego na rysunku układu wyraża się wzorem
A. \( -\frac{R_2}{R_1} \)
B. \( 1 - \frac{R_2}{R_1} \)
C. \( 1 + \frac{R_2}{R_1} \)
D. \( \frac{R_2}{R_1} \)
Poprawna odpowiedź to D, ponieważ wzór na wzmocnienie napięciowe K_U wzmacniacza operacyjnego w konfiguracji nieodwracającej jest opisany równaniem 1 + (R2/R1). W tym przypadku R1 i R2 to odpowiednio rezystory włączone w układzie. Zrozumienie tego wzoru jest kluczowe dla projektowania układów analogowych, ponieważ pozwala na precyzyjne określenie, jaką wartość wzmocnienia można osiągnąć w danym układzie. W praktyce, wzmocnienie napięciowe jest stosowane w wielu aplikacjach, w tym w systemach audio, gdzie sygnały muszą być wzmocnione przed dalszym przetwarzaniem. Ważne jest również, aby zastosowane rezystory były o odpowiedniej tolerancji, aby zapewnić stabilność wzmocnienia. Wzór ten jest zgodny z best practices w inżynierii elektronicznej, a jego znajomość jest fundamentalna dla każdego inżyniera zajmującego się projektowaniem wzmacniaczy. Warto również zaznaczyć, że wzmocnienie napięciowe K_U jest niezależne od wartości napięcia zasilania, co uczyniło go jeszcze bardziej uniwersalnym w zastosowaniach przemysłowych.
Pytanie 12
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 13
Jaki układ pracy wzmacniacza przedstawiono na schemacie?
A. Nieodwracający.
B. Sumujący.
C. Całkujący.
D. Różniczkujący.
Wzmacniacz nieodwracający to układ, w którym sygnał wejściowy jest podawany na wejście nieodwracające (oznaczone plusem) wzmacniacza operacyjnego. Dzięki tej konfiguracji, sygnał wyjściowy jest zgodny z sygnałem wejściowym, co oznacza, że jeśli sygnał wejściowy wzrasta, sygnał wyjściowy również rośnie. Przykłady zastosowań wzmacniacza nieodwracającego obejmują wzmacnianie sygnałów audio, w systemach pomiarowych i w urządzeniach, gdzie istotna jest zachowanie fazy sygnału. Standardowe praktyki projektowe zalecają stosowanie wzmacniaczy nieodwracających, gdy zachowanie sygnału jest krytyczne dla działania całego systemu. Dodatkowo, w tej konfiguracji można łatwo obliczyć wzmocnienie układu, które jest określone jako 1 + (R2/R1), co pozwala na precyzyjne dostosowanie parametrów wzmacniania. Zrozumienie działania wzmacniacza nieodwracającego jest kluczowe dla każdego inżyniera zajmującego się elektroniką i automatyzacją.
Pytanie 14
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 15
Aby określić charakterystykę diody prostowniczej, konieczne jest użycie zasilacza, amperomierza oraz
A. generatora
B. amperometru
C. woltomierza
D. oscyloskopu
Wybór narzędzi do analizy charakterystyki diody prostowniczej ma kluczowe znaczenie dla dokładności uzyskanych wyników. Amperometr, który służy do pomiaru prądu, może być mylony z amperomierzem, jednak nie jest on w stanie dostarczyć informacji na temat napięcia, które jest kluczowe dla pełnego zrozumienia zachowania diody. Oscyloskop, choć potrafi wizualizować zmiany sygnału w czasie, nie jest podstawowym narzędziem do pomiaru charakterystyki I-V diody. Jego zastosowanie jest bardziej zaawansowane i obejmuje analizę sygnałów zmiennych, a nie statycznych charakterystyk komponentów. Generator z kolei generuje sygnały, ale nie dostarcza informacji o napięciu czy prądzie płynącym przez diodę w kontekście jej charakterystyki. Nieprawidłowe podejście do analizy może prowadzić do błędnych wniosków i niewłaściwego doboru diod w projektach. W najlepszej praktyce inżynieryjnej zawsze należy korzystać z odpowiednich narzędzi pomiarowych, aby uzyskać wiarygodne i dokładne dane. To podkreśla znaczenie zrozumienia, jakie parametry są istotne w określonym kontekście, oraz jakie narzędzia są najbardziej odpowiednie do ich pomiaru.
Pytanie 16
Zaciski wyjściowe przekaźnika czujnika ruchu nie są oznaczone literami
A. COM
B. NC
C. NO
D. IN
Odpowiedź IN jest prawidłowa, ponieważ oznacza 'input', czyli wejście. W kontekście czujnika ruchu, przewód oznaczony jako IN jest przeznaczony do podłączenia zewnętrznego sygnału, który aktywuje urządzenie. W praktyce, czujniki ruchu wykorzystywane są w systemach automatyki budynkowej, gdzie detekcja ruchu uruchamia różne urządzenia, takie jak oświetlenie, alarmy czy systemy monitoringu. Prawidłowe zrozumienie oznaczeń zacisków jest kluczowe dla efektywnej instalacji i późniejszej konserwacji systemów. Stosowanie standardów, takich jak normy IEC, pozwala na jednoznaczne i spójne oznaczanie zacisków w różnych urządzeniach. Wiedza na temat właściwego podłączenia czujników oraz ich funkcji w systemach automatyki zwiększa bezpieczeństwo i komfort użytkowania.
Pytanie 17
Na podstawie informacji zawartych w tabeli pomiarowej, oszacuj wzmocnienie napięciowe KUMAX dla częstotliwości środkowej fO=260 Hz? Uwej=200mV
| f[Hz] | 40 | 80 | 100 | 140 | 180 | 220 | 260 |
|---|---|---|---|---|---|---|---|
| Uwyj [V] | 0,41 | 0,82 | 1,2 | 1,41 | 1,92 | 2,1 | 2,40 |
| f[Hz] | 300 | 340 | 380 | 420 | 460 | 500 | 540 |
| Uwyj [V] | 2,2 | 1,92 | 1,43 | 1,2 | 0,82 | 0,42 | 0,22 |
A. KUMAX = 12 V/V
B. KUMAX = 2,4 V/V
C. KUMAX = 24 V/V
D. KUMAX = 260 V/V
Wybór odpowiedzi innej niż KUMAX = 12 V/V może wynikać z kilku nieporozumień dotyczących pomiarów wzmocnienia napięciowego. Na przykład, jeżeli ktoś obliczał wzmocnienie na podstawie niewłaściwych wartości napięcia, mógł dojść do błędnych wniosków. W przypadku pomiaru wzmocnienia ważne jest, aby korzystać z dokładnych danych, w tym właściwych wartości napięcia wejściowego i wyjściowego. Użycie napięcia wyjściowego 2,4 V w połączeniu z napięciem wejściowym 200 mV jest kluczowe, a błędne wartości mogą prowadzić do znaczących różnic w obliczeniach. Przykładowe pomyłki to mylenie jednostek – np. przeliczenie napięcia z miliwoltów na wolty lub odwrotnie, co może prowadzić do znacznych błędów w obliczeniach. Ważne jest również zrozumienie, że wzmocnienie napięciowe nie jest stałe dla wszystkich częstotliwości; może się zmieniać w zależności od charakterystyki układu oraz zastosowanych komponentów. Niekiedy osoby oceniające wzmocnienie mogą również zapominać, że wzmocnienie napięciowe jest wartością bezwymiarową, co oznacza, że nie wiąże się z jednostkami, a jego interpretacja wymaga starannego podejścia do analizy sygnałów. Dlatego kluczowe jest przeanalizowanie wszystkich danych i zastosowanie odpowiednich metod obliczeniowych, aby uzyskać prawidłowy wynik.
Pytanie 18
W projekcie kabel oznakowano jako S/FTP, co to oznacza?
A. skrętka z każdą parą foliowaną dodatkowo w ekranie z siatki
B. skrętka z każdą parą w oddzielnym ekranie z folii
C. skrętka z każdą parą w oddzielnym ekranie z folii, dodatkowo w ekranie z folii
D. skrętka ekranowana zarówno folią, jak i siatką
Odpowiedź wskazuje, że kabel S/FTP (Shielded Foiled Twisted Pair) to skrętka, w której każda para przewodów jest dodatkowo ekranowana folią, a całość jest umieszczona w zewnętrznej osłonie z siatki. Taki typ kabla charakteryzuje się wysoką odpornością na zakłócenia elektromagnetyczne, co czyni go idealnym do zastosowań w środowiskach o dużym poziomie zakłóceń, np. w biurach z wieloma urządzeniami elektronicznymi. Ekranowanie folią i siatką zapewnia, że sygnał przesyłany przez pary przewodów jest chroniony zarówno przed wpływem otoczenia, jak i przed wzajemnym zakłócaniem się par. Standardy takie jak ISO/IEC 11801 i ANSI/TIA-568 określają wymagania dotyczące wydajności oraz konstrukcji kabli, co podkreśla znaczenie stosowania odpowiednich materiałów i technologii w celu zapewnienia niezawodności transmisji. W praktyce kable S/FTP są często używane w sieciach lokalnych (LAN), zapewniając stabilną i szybką komunikację między urządzeniami.
Pytanie 19
Dobierz wartość rezystora połączonego w szereg z diodą LED niebieską U = 3,8 V tak, aby przy zasilaniu napięciem 8 V płynął przez nią prąd o wartości I = 10 mA
A. 120 Ohm
B. 220 Ohm
C. 820 Ohm
D. 420 Ohm
Dobór rezystora o wartości 420 Ohm do połączenia w szereg z diodą LED niebieską o napięciu przewodzenia 3,8 V jest poprawny, ponieważ zapewnia on odpowiedni spadek napięcia przy zadanym prądzie 10 mA. Przy napięciu zasilania wynoszącym 8 V, spadek napięcia na rezystorze obliczamy jako różnicę między napięciem zasilania a napięciem diody: 8 V - 3,8 V = 4,2 V. Aby uzyskać prąd 10 mA (0,01 A), korzystamy z prawa Ohma: R = U/I, gdzie U to spadek napięcia, a I to prąd. W naszym przypadku: R = 4,2 V / 0,01 A = 420 Ohm. Taki dobór rezystora jest zgodny z zasadami bezpieczeństwa i efektywności energetycznej. W praktyce, stosując odpowiednią wartość rezystora, można skutecznie chronić diodę przed zbyt wysokim prądem, co mogłoby prowadzić do jej uszkodzenia. Warto również przypomnieć, że w zastosowaniach LED, impulsy prądowe powinny być kontrolowane, aby zachować długowieczność komponentów. Znajomość tych zasad jest kluczowa w projektowaniu układów elektronicznych, szczególnie w kontekście zastosowań oświetleniowych.
Pytanie 20
Jaką liczbę wyjść ma konwerter TWIN?
A. jedno wyjście
B. osiem wyjść
C. dwa wyjścia
D. cztery wyjścia
Konwerter TWIN to urządzenie, które zapewnia dwa wyjścia, co jest istotne w kontekście jego zastosowania w systemach automatyki oraz w rozdzielniach elektrycznych. Posiadanie dwóch wyjść pozwala na jednoczesne zasilanie dwóch różnych obwodów, co zwiększa elastyczność w projektowaniu instalacji. Na przykład, w przypadku systemów zasilania awaryjnego, jedno wyjście może być przeznaczone do zasilania krytycznych obciążeń, a drugie do mniej istotnych urządzeń. Dzięki takiemu rozwiązaniu możliwe jest zoptymalizowanie zużycia energii oraz minimalizacja ryzyka przeciążeń. W praktyce, konwertery tego typu są wykorzystywane w różnorodnych aplikacjach, takich jak zasilanie systemów oświetleniowych, urządzeń HVAC, a także w automatyce przemysłowej. Dobrą praktyką jest również regularne monitorowanie parametrów pracy konwertera, co umożliwia wczesne wykrywanie potencjalnych usterek i zapewnia niezawodność systemu elektrycznego.
Pytanie 21
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 22

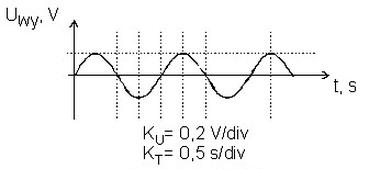

W układzie pomiarowym wzmacniacza na wyjściu otrzymano przebieg sinusoidalny napięcia, przedstawiony na wykresie. Ile wynosi wartość amplitudy napięcia i jego okresu?
A. U=0,2 V, T=1 s
B. U=0,4 V, T=1 s
C. U=0,4 V, T=2 s
D. U=0,2 V, T=2 s
Analizując przebieg sinusoidalny na wykresie, poprawna odpowiedź wskazuje, że amplituda napięcia wynosi 0,2 V oraz okres wynosi 2 s. Amplituda to maksymalne wychylenie przebiegu z równowagi, które w tym przypadku odpowiada wysokości jednej działki na osi pionowej, co potwierdzono w analizie wykresu. Okres to czas, w którym przebieg wykonuje pełny cykl, a jego wartość została odczytana na podstawie liczby działek na osi poziomej. W tym przypadku, przy każdej działce odpowiadającej wartości 0,5 s, cztery działki składają się na pełny okres, co daje 2 s. W praktyce, takie pomiary są kluczowe w inżynierii elektrycznej, szczególnie w analizie sygnałów w systemach audio i telekomunikacyjnych. Wiedza o amplitudzie i okresie sygnału jest niezbędna przy projektowaniu i kalibracji urządzeń, które wykorzystują sygnały sinusoidalne, jak wzmacniacze czy generatory sygnałów. Zrozumienie tych pojęć oraz prawidłowa interpretacja wykresów są kluczowe dla odpowiedniego projektowania oraz diagnostyki systemów elektronicznych.
Pytanie 23
Z którego materiału wykonane są listwy instalacyjne przedstawione na rysunku?
A. Aluminium.
B. Stali.
C. Kamionki elektrotechnicznej.
D. Tworzywa sztucznego.
Listwy instalacyjne wykonane z tworzywa sztucznego są popularnym wyborem w zastosowaniach elektrycznych i budowlanych ze względu na ich właściwości izolacyjne, lekkość oraz łatwość w obróbce. Tworzywa sztuczne, takie jak PVC czy polipropylen, są odporne na korozję oraz działanie chemikaliów, co czyni je idealnymi do stosowania w różnych środowiskach. Dodatkowo, dzięki możliwości produkcji w różnych kolorach i kształtach, listwy te nie tylko pełnią funkcje praktyczne, ale również estetyczne, co jest szczególnie istotne w architekturze wnętrz. W kontekście norm i standardów, stosowanie tworzyw sztucznych w instalacjach elektrycznych jest zgodne z wytycznymi IEC oraz lokalnymi przepisami budowlanymi, które podkreślają znaczenie materiałów o odpowiednich właściwościach dielektrycznych. W praktyce, najczęściej spotykane zastosowania obejmują maskowanie przewodów elektrycznych, co nie tylko polepsza estetykę, ale również zapewnia bezpieczeństwo użytkowników przez minimalizowanie ryzyka zwarcia.
Pytanie 24
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 25
Na rysunku przedstawiono element służący do elektrycznego łączenia przewodów w instalacjach elektronicznych. Jest to złączka instalacyjna
A. śrubowa 5-polowa.
B. bezśrubowa wciskowa 5-polowa.
C. bezśrubowa wciskowa 4-polowa.
D. śrubowa 4-polowa.
Poprawna odpowiedź to złączka bezśrubowa wciskowa 4-polowa. Na przedstawionym rysunku widoczne są cztery miejsca na przewody, co wskazuje na jej 4-polowy charakter. Złączki bezśrubowe są popularne w instalacjach elektronicznych, ponieważ pozwalają na szybkie i łatwe połączenie przewodów bez potrzeby użycia narzędzi, co jest praktyczne w wielu zastosowaniach, takich jak instalacje oświetleniowe czy zasilające. W przypadku złączek bezśrubowych, przewody są po prostu wciskane w odpowiednie otwory, co sprawia, że montaż jest nie tylko szybki, ale także bezpieczny. Standardy branżowe, takie jak IEC 60998, promują stosowanie podobnych rozwiązań w instalacjach, co przyczynia się do zwiększenia efektywności i oszczędności czasu pracy. Złączki te są także dobrze oceniane pod kątem niezawodności i łatwości eksploatacji, dlatego są powszechnie stosowane przez profesjonalnych elektryków oraz w projektach DIY.
Pytanie 26
Który rodzaj pamięci półprzewodnikowej po zaprogramowaniu powinien być chroniony przed działaniem światła słonecznego, aby zabezpieczyć jej dane?
A. EEPROM
B. DDR
C. EPROM
D. SRAM
Wybierając DDR, SRAM albo EEPROM jako odpowiedź, można się pomylić, bo w działaniu i przechowywaniu danych różnią się od EPROM. DDR, czyli Double Data Rate, to pamięć dynamiczna, używana głównie w komputerach do tymczasowego trzymania danych. Nie musi być chroniona przed światłem, bo dane są w kondensatorach, które się cyklicznie odświeżają. SRAM, czyli Static Random-Access Memory, działa z kolei na zasadzie stałych komórek pamięci, więc też światło nie jest jej straszne. Jest szybka, ale droższa i więcej energii potrzebuje. EEPROM, czyli Electrically Erasable Programmable Read-Only Memory, pozwala na elektroniczne zapisywanie i usuwanie danych, ale na szczęście nie jest czuła na światło UV, co sprawia, że jest bardziej praktyczna w sytuacjach, gdzie często się korzysta z pamięci. Często błędy przy wyborze zła odpowiedzi wynikają z nieznajomości różnic między tymi pamięciami oraz ich zastosowania. Dlatego warto mieć podstawową wiedzę o tych typach pamięci, żeby podejmować lepsze decyzje w projektach elektronicznych.
Pytanie 27
Jakie urządzenie elektroniczne przedstawiono na rysunku?
A. Odbiornik AM
B. Wzmacniacz antenowy
C. Sterownik PLC
D. Wyłącznik różnicowo prądowy
Odpowiedzi, które wskazują na wzmacniacz antenowy, odbiornik AM oraz wyłącznik różnicowo-prądowy, są błędne z kilku powodów. Wzmacniacz antenowy jest urządzeniem używanym do zwiększania sygnału radiowego, a jego budowa nie obejmuje portów komunikacyjnych typowych dla sterowników PLC. Odbiornik AM, z drugiej strony, służy do odbierania fal radiowych i nie ma nic wspólnego z automatyką czy procesami przemysłowymi, co czyni go niewłaściwym wyborem. Wyłącznik różnicowo-prądowy to urządzenie zabezpieczające, które chroni przed porażeniem prądem elektrycznym, ale również nie spełnia funkcji związanych z programowaniem czy automatyzacją. Kluczowym błędem myślowym jest pomylenie funkcji tych urządzeń z funkcjonalnością sterowników PLC, które są zaprojektowane do zarządzania i kontrolowania procesów. Warto zwrócić uwagę na to, że rozróżnienie między urządzeniami ma istotne znaczenie w kontekście ich zastosowania w różnych branżach. Niepoprawne odpowiedzi pokazują niedostateczne zrozumienie roli i funkcji sterowników PLC oraz ich zastosowań w przemyśle, co może prowadzić do błędnych decyzji w procesach automatyzacji.
Pytanie 28
Podczas zdejmowania charakterystyki pasma przenoszenia filtrów wyniki zanotowano w poniższej tabeli. Jakiego rodzaju filtr był badany, jeżeli napięcie wejściowe wynosiło 2 V?
| Uwyj=2 V | |||||||
| f | 1 Hz | 10 Hz | 100 Hz | 1 kHz | 10 kHz | 100 kHz | 1 MHz |
| Uwyj | 0,1 V | 0,2 V | 0,2 V | 1,5 V | 1,9 V | 2 V | 2 V |
A. Górnoprzepustowy.
B. Środkowoprzepustowy.
C. Środkowozaporowy.
D. Dolnoprzepustowy.
Wybór odpowiedzi innej niż "Górnoprzepustowy" może wynikać z nieporozumień dotyczących podstawowych zasad działania filtrów. Odpowiedzi sugerujące filtry dolnoprzepustowe, środkowozaporowe czy środkowoprzepustowe opierają się na błędnym zrozumieniu tego, jak te filtry działają na sygnały elektryczne. Filtry dolnoprzepustowe, na przykład, są zaprojektowane do przepuszczania sygnałów o niskich częstotliwościach i tłumienia tych wysokich, co jest odwrotnością tego, co zaobserwowano w podanych danych. W praktyce, może to prowadzić do zawyżenia wartości sygnałów niskoczęstotliwościowych w zastosowaniach audio lub komunikacyjnych. Środkowozaporowe filtry z kolei mają na celu eliminację sygnałów w określonym przedziale częstotliwości, co także nie odpowiada opisanym wynikom, gdzie wysokie częstotliwości były przepuszczane. Natomiast filtry środkowoprzepustowe pozwalają na przepuszczanie sygnałów w określonym zakresie częstotliwości, co również nie pasuje do analizowanych danych. Kluczowym błędem jest zatem nieprawidłowe przypisanie funkcji filtrów do obserwowanych efektów, co prowadzi do mylnych wniosków. Aby poprawnie zrozumieć działanie filtrów, warto zaznajomić się z ich charakterystykami częstotliwościowymi oraz zastosowaniem w praktyce, co jest kluczowe w inżynierii elektronicznej.
Pytanie 29
Który z parametrów nie dotyczy monitorów LCD?
A. Napięcie katody kineskopu
B. Kąt widzenia
C. Czas reakcji piksela
D. Luminancja
Wszystkie pozostałe parametry związane z monitorami LCD mają kluczowe znaczenie dla jakości wyświetlanego obrazu. Czas reakcji piksela jest jednym z najważniejszych parametrów, które wpływają na płynność wyświetlania dynamicznych scen, co jest szczególnie istotne w kontekście gier oraz filmów akcji. Wysoka wartość czasu reakcji może powodować efekt smużenia, co jest wysoce niepożądane w zastosowaniach, gdzie liczy się szybkość. Kąt widzenia to parametr, który określa, jaką jakość obrazu uzyskuje się z różnych pozycji w stosunku do osi centralnej monitora. W przypadku monitorów LCD, szeroki kąt widzenia jest istotny dla grupowego oglądania treści, np. podczas prezentacji czy oglądania filmów. Natomiast luminancja, mierzona w kandela na metr kwadratowy (cd/m²), określa jasność obrazu, co jest istotne w kontekście warunków oświetleniowych w pomieszczeniu. Niedostateczna luminancja może prowadzić do trudności w odczytywaniu szczegółów w jasnym otoczeniu. Błędne skojarzenie napięcia katody kineskopu z monitorami LCD może wynikać z niepełnej znajomości technologii wyświetlaczy. Należy pamiętać, że technologia LCD nie opiera się na kryteriach związanych z CRT, dlatego ważne jest, aby zrozumieć różnice między tymi technologiami i osobiście przetestować różne modele, by wybrać ten najlepiej odpowiadający naszym potrzebom.
Pytanie 30
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 31
Urządzenie przedstawione na zdjęciu to
A. wzmacniacz 4-kanałowy.
B. konwerter OUATRO.
C. antena WLAN.
D. zwrotnica antenowa 4-wejściowa.
Urządzenie przedstawione na zdjęciu to konwerter OUATRO, który odgrywa kluczową rolę w systemach satelitarnych, umożliwiając odbiór sygnału z wielu satelit i ich przesył do jednego kabla koncentrycznego. Konwerter OUATRO charakteryzuje się czterema wyjściami, co pozwala na jednoczesne przesyłanie sygnałów z różnych satelit. Jest to szczególnie istotne w przypadku multiswitchy, które rozdzielają sygnał do wielu odbiorników. W praktyce konwerter ten jest idealny dla systemów, gdzie wymagane jest jednoczesne korzystanie z sygnałów z różnych źródeł, co jest typowe dla instalacji w domach i budynkach wielorodzinnych. Zastosowanie odpowiedniego konwertera, takiego jak OUATRO, zwiększa efektywność odbioru sygnału i zapewnia lepszą jakość transmisji. W kontekście branżowych standardów, ważne jest, aby instalacje satelitarne były zgodne z normami, co wpływa na ich niezawodność i wydajność. Dlatego też wybór konwertera odpowiedniego typu jest kluczowy dla uzyskania optymalnych wyników w systemie satelitarnym.
Pytanie 32
Czujnik kontaktronowy, często wykorzystywany w systemach alarmowych, zmienia swój stan pod wpływem
A. zmiany natężenia dźwięku
B. pola elektrycznego
C. pola magnetycznego
D. zmiany temperatury
Czujnik kontaktronowy działa na zasadzie detekcji pola magnetycznego. W jego wnętrzu znajdują się dwa metalowe styki, które są zamknięte w hermetycznej obudowie. Gdy w pobliżu czujnika pojawia się pole magnetyczne, styki te zbliżają się do siebie, co skutkuje zmianą stanu czujnika z otwartego na zamknięty. To zjawisko jest wykorzystywane w systemach sygnalizacji włamania oraz w różnych zastosowaniach automatyki budynkowej. Na przykład, w systemach alarmowych, czujniki kontaktronowe mogą być umieszczane w drzwiach i oknach, by informować o ich otwarciu. Dobrą praktyką jest umieszczanie ich w miejscach, gdzie mogą być łatwo zintegrowane z centralą alarmową, co zwiększa bezpieczeństwo obiektu. Warto również zauważyć, że kontaktrony są preferowane w sytuacjach, gdzie wymagana jest wysoka niezawodność oraz estetyka, ponieważ ich działanie jest ciche, a sama konstrukcja jest minimalistyczna.
Pytanie 33
Kiedy w obwodzie prądu stałego rezystancja obciążenia jest taka sama jak rezystancja wewnętrzna źródła, to mówi się
A. o przerwie w obwodzie
B. o zwarciu w obwodzie
C. o dopasowaniu energetycznym
D. o stanie nieustalonym
Odpowiedź "o dopasowaniu energetycznym" jest prawidłowa, ponieważ odnosi się do sytuacji, w której rezystancja obciążenia równa jest rezystancji wewnętrznej źródła prądu. W takim przypadku osiągamy maksymalną transfer energii do obciążenia, co jest zasadą znaną jako twierdzenie o maksymalnym transferze mocy. Z praktycznego punktu widzenia oznacza to, że urządzenie podłączone do źródła będzie działać z największą efektywnością, ponieważ straty energii są minimalne. To zjawisko jest często wykorzystywane w aplikacjach audio, gdzie głośniki muszą być dobrze dopasowane do wzmacniacza, aby uzyskać optymalną jakość dźwięku. W inżynierii elektrycznej i elektronicznej, dopasowanie energetyczne jest kluczowe przy projektowaniu układów, aby zapewnić ich stabilność i wydajność. Na przykład, w sieciach telekomunikacyjnych, dopasowanie impedancji jest ważne dla minimalizacji refleksji sygnału i utraty danych. Zatem, zrozumienie tej zasady pozwala inżynierom na skuteczne projektowanie systemów elektronicznych.
Pytanie 34
Jakiego rodzaju diodą jest dioda o oznaczeniu BZV49-C7V5?
A. Prostownicza
B. Zenera
C. Pojemnościowa
D. Tunelowa
Dioda oznaczona jako BZV49-C7V5 jest diodą Zenera, która jest wykorzystywana głównie do regulacji napięcia w obwodach elektronicznych. Dioda Zenera działa w obszarze odwrotnego przebicia, co oznacza, że pozwala na stabilizację napięcia na zadanym poziomie, nawet w przypadku zmian w obciążeniu lub napięciu zasilania. Jest to niezwykle istotne w aplikacjach takich jak zasilacze, gdzie stabilność napięcia wejściowego jest kluczowa dla działania komponentów elektronicznych. Dioda BZV49-C7V5 charakteryzuje się maksymalnym napięciem Zenera wynoszącym około 7,5V, co czyni ją odpowiednią do zastosowań w niskonapięciowych układach elektronicznych. Przykładem zastosowania diod Zenera jest ich użycie w układach ochrony przed przepięciami, gdzie zapewniają one bezpieczeństwo wrażliwych komponentów poprzez ograniczanie napięcia do bezpiecznego poziomu. W branży elektronicznej standardy dotyczące stosowania diod Zenera podkreślają ich rolę w zabezpieczaniu układów przed niewłaściwymi wartościami napięcia, co może prowadzić do uszkodzeń podzespołów.
Pytanie 35
Podstawowym zadaniem zastosowania optoizolacji pomiędzy obwodami elektronicznymi jest
A. dopasowanie poziomów napięć między obwodami elektronicznymi
B. galwaniczne oddzielenie obwodów elektronicznych
C. zwiększenie wydolności wyjściowej obwodu elektronicznego
D. dopasowanie impedancji obwodów elektronicznych
Optoizolacja w układach elektronicznych nie służy dopasowaniu impedancyjnemu, które jest ważne, gdy mówimy o transferze energii w systemach RF czy audio. Dopasowanie impedancji jest kluczowe, żeby zminimalizować straty energii i refleksje sygnału, ale to nie cel optoizolacji. Jak ktoś mówi, że optoizolacja ma na celu dopasowanie napięć między układami, to też nie do końca tak jest. Owszem, napięcia mogą się różnić w różnych układach, ale optoizolacja nie ma za zadanie ich harmonizować, tylko pozwala na niezależne działanie tych układów, bez ryzyka uszkodzenia z powodu różnic w napięciach. Poza tym, zwiększenie obciążalności wyjściowej układu też nie jest celem optoizolacji, bo optoizolator nie zwiększa tej maksymalnej wartości prądu. Mylenie tych pojęć może prowadzić do słabego projektowania układów, gdzie optoizolacja nie działa jak powinna, a to może zwiększać ryzyko awarii. Dlatego dobrze jest zrozumieć, jak działa optoizolacja, żeby skutecznie projektować układy i zapewnić ich niezawodność.
Pytanie 36
Na rysunku przedstawiono symbol graficzny miernika analogowego o ustroju
A. elektrodynamicznym.
B. ferrodynamicznym.
C. elektrostatycznym.
D. magnetoelektrycznym.
Analizując pozostałe typy ustrojów mierników, można zauważyć, że magnetoelektryczny i elektrodynamiczny działają na zupełnie innych zasadach, co czyni je niewłaściwymi odpowiedziami na pytanie. Mierniki magnetoelektryczne wykorzystują zasadę działania siły elektromotorycznej generowanej przez przepływający prąd w polu magnetycznym. W ich przypadku wskazówka porusza się w oparciu o siłę, która jest proporcjonalna do wartości mierzonego prądu. Z kolei mierniki elektrodynamiczne operują na zasadzie oddziaływania dwóch współczesnych przewodników w polu magnetycznym, co również nie ma zastosowania w miernikach elektrostatycznych z omawianego rysunku. Istnieje także nieporozumienie dotyczące ustrojów ferrodynamicznych, które są rzadko stosowane w pomiarach elektrycznych. Działają one na zasadzie oddziaływania z materiałami magnetycznymi, co nie ma związku z zasadą działania mierników elektrostatycznych, gdzie kluczowymi elementami są naładowane płytki. Często mylenie tych różnorodnych technologii wynika z braku znajomości ich podstawowych właściwości i charakterystyki. Wiedza na temat różnic między tymi typami mierników jest niezbędna, aby dokonywać świadomych wyborów w zakresie pomiarów elektrycznych, a także zapewnić bezpieczeństwo oraz dokładność wykonywanych pomiarów. Zrozumienie, jak działa każda z tych technologii, pozwala uniknąć błędnych interpretacji i zastosowań, co jest kluczowe w pracy każdego inżyniera czy technika.
Pytanie 37
Elementy podłączone do końcówek wzmacniacza operacyjnego zabezpieczają wzmacniacz przed
A. odwróconym podłączeniem napięcia zasilania.
B. zbyt wysokim napięciem różnicowym.
C. zbyt niskim napięciem wejściowym.
D. zbyt wysokim napięciem wejściowym.
Wybrana odpowiedź nie jest poprawna z kilku istotnych powodów. Zbyt niskie napięcie wejściowe oraz zbyt wysokie napięcie wejściowe to kwestie, które nie mają bezpośredniego związku z ochroną wzmacniacza operacyjnego przed uszkodzeniem. Niskie napięcie wejściowe może prowadzić do niewłaściwej pracy wzmacniacza, ale nie uszkodzi go. Z kolei zbyt wysokie napięcie wejściowe, chociaż może być problematyczne, nie jest bezpośrednio przedmiotem zabezpieczeń, jakie oferują diody. Istotnym punktem jest również napięcie różnicowe; chociaż diody D3 i D4 mogą chronić przed zbyt wysokim napięciem różnicowym, to nie jest to główna funkcja, jaką pełnią w kontekście opisanego układu. Kluczowym elementem zabezpieczeń wzmacniaczy operacyjnych jest ochrona przed odwróconym podłączeniem napięcia zasilania, co ma na celu zapobieganie poważnym uszkodzeniom. Typowym błędem myślowym w takich sytuacjach jest mylenie różnych typów zabezpieczeń i ich zastosowań. W praktyce, zrozumienie roli poszczególnych elementów w układzie jest niezbędne do uniknięcia takich pomyłek. Dlatego ważne jest, aby przy projektowaniu obwodów elektronicznych uwzględniać ochronę przed odwróconym podłączeniem jako jeden z kluczowych aspektów, co jest zgodne z dobrą praktyką inżynieryjną.
Pytanie 38
Skracający się czas działania urządzenia zasilanego przez UPS wskazuje na
A. awarię zabezpieczenia przeciążeniowego zasilacza awaryjnego UPS
B. utracenie pojemności kondensatorów w zasilaczu awaryjnym UPS
C. nieprawidłowe podłączenie zasilacza awaryjnego UPS do urządzenia
D. konieczność wymiany akumulatora w zasilaczu awaryjnym UPS
Przyczyny zmniejszającego się czasu działania urządzenia pod zasilaniem UPS są często mylnie interpretowane. Utrata pojemności kondensatorów w zasilaczu nie jest typowym zjawiskiem, które bezpośrednio wpływa na czas podtrzymania. Kondensatory w UPS mają za zadanie wspierać stabilność napięcia i nie są głównym źródłem energii w przypadku awarii zasilania. Ich degradacja może wpływać na jakość dostarczanej energii, ale nie na czas działania urządzenia. Kolejny błąd to teza o błędnym podłączeniu UPS. Prawidłowo podłączony zasilacz awaryjny działa zgodnie z założeniami, a problemy z czasem podtrzymania są ściśle związane z akumulatorami. Uszkodzenie zabezpieczenia przeciążeniowego także nie ma bezpośredniego wpływu na czas działania, a raczej na bezpieczeństwo samego urządzenia. Zrozumienie, że podstawowym elementem odpowiedzialnym za czas działania jest akumulator, a nie inne komponenty, jest kluczowe dla prawidłowej diagnostyki. Właściwe zarządzanie i konserwacja akumulatorów w UPS to fundamentalne aspekty zapewnienia stabilności zasilania i unikania nieprzewidzianych przestojów w działaniu sprzętu. Regularne inspekcje systemów zasilania awaryjnego zgodnie z zaleceniami producentów są niezbędne, aby prawidłowo ocenić stan akumulatorów oraz ich wpływ na funkcjonalność całego systemu.
Pytanie 39
W dokumentach związanych z legalizacją urządzeń pomiarowych skrót GUM oznacza
A. Główny Urząd Miar
B. Główny Układ Mikroprocesorowy
C. metodę wykonania układów cyfrowych
D. technologię realizacji układów scalonych
Główny Urząd Miar (GUM) jest centralnym organem administracji państwowej w Polsce, odpowiedzialnym za metrologię, czyli naukę o pomiarach. Jego zadania obejmują nie tylko legalizację przyrządów pomiarowych, ale również wydawanie wzorców miar oraz certyfikowanie laboratoriów pomiarowych. Dzięki GUM zapewniona jest zgodność pomiarów z obowiązującymi normami i standardami, co jest kluczowe w wielu dziedzinach, takich jak przemysł, medycyna, a także handel. Przykładowo, przed rozpoczęciem działalności gospodarczej w branży spożywczej, przedsiębiorcy muszą upewnić się, że ich urządzenia ważące są legalizowane przez GUM, aby zapewnić rzetelność transakcji. Działania GUM mają na celu nie tylko ochronę interesów konsumentów, ale także wspieranie rozwoju technologii pomiarowej, co przyczynia się do poprawy jakości produktów i usług na rynku. W kontekście międzynarodowym, GUM współpracuje z organizacjami takimi jak Międzynarodowa Organizacja Miar (OIML), co dodatkowo wzmacnia znaczenie metrologii w Polsce.
Pytanie 40
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
