Wyniki egzaminu

Nowy egzamin

Informacje o egzaminie:

Zawód: Technik optyk
Kwalifikacja: MEP.02 - Montaż i naprawa elementów i układów optycznych
Data rozpoczęcia: 8 czerwca 2026 20:46
Data zakończenia: 8 czerwca 2026 20:52

Egzamin zdany!

Wynik: 20/40 punktów (50,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Aby zmierzyć powiększenie mikroskopów, należy wykorzystać

A. dynametr Ramsdena

B. płytkę mikrometryczną

C. dynametr Czapskiego

D. preparat naturalny

Płytka mikrometryczna jest narzędziem używanym do precyzyjnego pomiaru powiększenia obiektywów mikroskopowych. Umożliwia ona określenie liczby mikrometrów na jednostkę obrazu widzianego w mikroskopie. Proces pomiaru polega na umieszczeniu płytki z precyzyjnie oznakowanymi mikrometrami w polu widzenia mikroskopu. Dzięki temu operator może porównać rzeczywisty rozmiar obiektów z ich obrazem w powiększeniu, co jest niezwykle istotne w wielu dziedzinach naukowych, takich jak biologia czy medycyna. Zastosowanie płytki mikrometrycznej jest standardową praktyką przy kalibracji mikroskopów oraz ocenie ich dokładności. Wiedza na temat powiększenia jest kluczowa, ponieważ wpływa na interpretację obserwacji mikroskopowych, pozwalając na dokładne oznaczanie wymiarów komórek, tkanek czy mikroorganizmów. Warto również zaznaczyć, że stosując płytkę mikrometryczną, można łatwo określić skale zdjęć mikroskopowych, co jest istotne w późniejszej analizie wyników.

Pytanie 2

Którym oznaczeniem chropowatości określa się powierzchnię polerowaną?

A. B.

B. C.

C. A.

D. D.

Wybór innej odpowiedzi niż A wskazuje na pewne nieporozumienia dotyczące definicji chropowatości powierzchni oraz jej pomiarów. Parametry Ra są kluczowe w opisie gładkości, a każda inna odpowiedź sugeruje, że zrozumienie tego pojęcia nie jest pełne. Wiele osób może mylić chropowatość z innymi aspektami obróbki, jak np. wykończenie powierzchni, co prowadzi do błędnych wniosków. Na przykład, wartości Ra wyższe niż 0,01 μm sugerują większe nierówności, co nie jest typowe dla powierzchni polerowanych. Takie nieprecyzyjne podejście może wpłynąć na jakość produkcji, zwłaszcza w branżach, gdzie tolerancje wymiarowe i gładkość powierzchni mają kluczowe znaczenie. Zrozumienie znaczenia Ra w kontekście norm ISO oraz praktyk przemysłowych jest niezbędne do osiągnięcia wysokiej jakości produktów. Niezrozumienie tego parametru może prowadzić do zastosowania niewłaściwych technik obróbczych, co w konsekwencji wpływa na funkcjonalność i trwałość wyrobów. Warto więc zainwestować czas w naukę i zrozumienie pomiarów chropowatości, aby uniknąć typowych błędów wynikających z niepełnej wiedzy na ten temat.

Pytanie 3

Jakie połączenia dwóch elementów są trwale ze sobą związane?

A. Spawane

B. Klinowe

C. Bagnetowe

D. Gwintowe

Połączenia spawane są jednym z najbardziej trwałych i nierozłącznych sposobów łączenia dwóch elementów, co czyni je niezwykle ważnymi w różnych dziedzinach inżynierii, w tym budownictwie, motoryzacji i przemyśle maszynowym. Spawanie polega na stopieniu materiału w miejscach łączenia, a następnie jego zestalenie, co pozwala na uzyskanie jednorodnej struktury. W wyniku tego procesu, połączenie staje się wytrzymałe na różne obciążenia, w tym na siły rozciągające, ściskające i zginające. Przykłady zastosowania połączeń spawanych obejmują konstrukcje stalowe, gdzie spawanie jest używane do łączenia belek i słupów, a także w przemyśle samochodowym do montażu karoserii. Standardy takie jak ISO 3834 określają wymagania dotyczące jakości spawania, co jest kluczowe dla zapewnienia bezpieczeństwa i trwałości konstrukcji. W praktyce, odpowiednio wykonane połączenia spawane mogą znacznie zwiększyć odporność konstrukcji na zmiany temperatury oraz inne czynniki zewnętrzne, co czyni je niezastąpionym rozwiązaniem w wielu zastosowaniach.

Pytanie 4

W optyce powiększenie oznacza się symbolem α

A. kątowe

B. wizualne

C. poprzeczne

D. podłużne

Wybór innych odpowiedzi mógł być spowodowany tym, że pojęcie powiększenia w optyce bywa mylące. Na przykład powiększenie kątowe ma swoje zastosowanie, ale nie chodzi tu o to, co w tym pytaniu. Powiększenie kątowe zmienia kąt widzenia obiektu, co jest zupełnie inną sprawą niż powiększenie podłużne. To jest istotne, szczególnie w kontekście soczewek czy układów optycznych, gdzie ważne jest, jak szeroki kąt widzenia ma dany system. Więc mówienie o powiększeniu kątowym w kontekście α to nie jest najlepszy pomysł, bo to nie odnosi się do wymiarów obiektu bezpośrednio. Podobnie z powiększeniem poprzecznym, które odnosi się do rozmiaru obrazu w kierunku prostopadłym do naszego widzenia, też się tutaj nie sprawdza. Powiększenie wizualne w sumie nie ma zastosowania w precyzyjnych obliczeniach, bo to bardziej subiektywne postrzeganie przez obserwatora, a nie konkretna miara. Warto znać te różnice, żeby nie wpadać w pułapki myślowe, które mogą prowadzić do błędów w analizie optyki.

Pytanie 5

Modyfikacja krzywizny smoły za pomocą podcinania przeprowadzana jest w trakcie procesu

A. polerowania

B. frezowania

C. szlifowania dokładnego

D. szlifowania zgrubnego

Frezowanie to proces, w którym usuwamy materiał przy pomocy narzędzi. Gdy mówimy o smoły, to frezowanie może pomóc w formowaniu większych kształtów, ale nie chodzi tu o precyzyjną zmianę krzywizny, jaką daje polerowanie. Czasem można się w tym pogubić, bo frezowanie to bardziej usuwanie dużych ilości materiału, a nie chodzi tu o ładne wykończenie. Szlifowanie to tak jakby inny temat. Tu chodzi o uzyskanie gładkiej powierzchni, ale to jest bardziej skrawanie niż poprawa estetyki. Szlifowanie zgrubne to proces wstępny, który tylko przygotowuje materiał do kolejnych etapów, ale nie daje końcowego połysku. W praktyce może się zdarzyć, że usuniemy za dużo materiału, a to może osłabić smołę. Ważne, żeby zrozumieć, że różne metody mają różne zastosowania i dobór odpowiedniej metody ma znaczenie dla efektu końcowego. Moim zdaniem, odpowiednie podejście do obróbki smoły może zwiększyć jakość procesu produkcji i finalnych produktów.

Pytanie 6

W konstrukcji rezonatora w laserze stałotlenowym nie wykorzystuje się

A. szkła neodymowego

B. monokryształu rubinu

C. monokryształu granatu

D. monokryształu diamentu

Wybór materiałów do budowy rezonatorów w laserach na ciele stałym jest krytycznym etapem, który wymaga dogłębnego zrozumienia właściwości optycznych i fizycznych używanych substancji. Choć szkło neodymowe, monokryształ rubinu, a także monokryształ granatu, są powszechnie stosowane w systemach laserowych, należy zauważyć, że każdy z tych materiałów ma swoje specyficzne zastosowania i zalety. Szkło neodymowe jest często wykorzystywane w laserach, które muszą operować w różnych zakresach mocy i długości fal, co czyni je wszechstronnym wyborem. Monokryształ rubinu, z kolei, jest jednym z pierwszych materiałów używanych w laserach i jest znany z wydajnej emisji światła, doskonałej stabilności i efektywności energetycznej. Granat jest materiałem, który również znalazł swoje miejsce w technologii laserowej, a jego właściwości umożliwiają uzyskiwanie różnych długości fal. Jednak błędne wnioski mogą wynikać z mylnego przekonania, że monokryształ diamentu, z jego niespotykaną twardością i optycznymi cechami, mógłby być równie efektywny w zastosowaniach laserowych. Diament, mimo swoich znakomitych właściwości mechanicznych, nie jest odpowiedni do aplikacji laserowych z powodu niskiej efektywności optycznej w porównaniu do wymienionych wcześniej materiałów. To często prowadzi do nieporozumień, które mogą skutkować niewłaściwym doborem materiałów w projektach technologicznych, co w konsekwencji wpływa na wydajność oraz jakość uzyskiwanego światła laserowego.

Pytanie 7

Układ soczewek przedstawiony na rysunku dotyczy okularu

A. symetrycznego.

B. Ramsdena.

C. kompensacyjnego.

D. Kellnera.

Układ soczewek przedstawiony na rysunku jest przykładem układu symetrycznego, który jest szeroko stosowany w optyce. W takim układzie soczewki są umieszczone w linii prostej, a ich osie optyczne pokrywają się, co minimalizuje aberracje sferyczne i komatyczne, a także poprawia jakość obrazu. Przykładem zastosowania układów symetrycznych są obiektywy fotograficzne, gdzie dwa elementy soczewkowe mogą redukować zniekształcenia i poprawić oddanie barw. W profesjonalnym przemyśle optycznym, takie rozwiązania są kluczowe, ponieważ umożliwiają uzyskanie wyraźnych i ostrych obrazów, co jest niezbędne w zastosowaniach medycznych czy naukowych. Dodatkowo, projektując układ soczewek, inżynierowie często kierują się zasadami optyki geometrystycznej i wykorzystują symetrię, aby stworzyć układy, które są nie tylko funkcjonalne, ale także efektywne w produkcji masowej.

Pytanie 8

Liczba 32 w oznaczeniu 8 x 32, znajdującym się na obudowie lornetki, wskazuje na średnicę

A. otworu względnego.

B. źrenicy wyjściowej.

C. okularu.

D. obiektywu.

Wybór odpowiedzi dotyczących diafragmy aperturowej, okularu czy źrenicy wyjściowej wskazuje na pewne nieporozumienia odnośnie do budowy i działania lornetek. Diafragma aperturowa, choć istotna w kontekście regulacji ilości światła przechodzącego przez obiektyw, nie jest związana z oznaczeniem 8 x 32. Jej rola polega na kontrolowaniu jasności obrazu, ale nie odnosi się bezpośrednio do średnicy obiektywu. Okular, z kolei, to część lornetki, przez którą patrzymy, odpowiedzialna za powiększenie i pole widzenia. Zmiana parametrów okularu nie wpływa na średnicę obiektywu, co często mylone jest przez użytkowników. Źrenica wyjściowa to pojęcie odnoszące się do światła, które opuszcza lornetkę i jest obliczana jako średnica obiektywu podzielona przez powiększenie. W przypadku lornetki 8 x 32 źrenica wyjściowa wynosi 4 mm, co jest parametrem użytecznym w ocenie komfortu obserwacji w różnych warunkach oświetleniowych, ale nie ma związku z samą średnicą obiektywu, która pozostaje 32 mm. W związku z tym, wybór niepoprawnych odpowiedzi wynika z mylnych interpretacji terminów technicznych oraz z niepełnego zrozumienia funkcji poszczególnych elementów lornetki.

Pytanie 9

Na schematach elementów optycznych, w tabeli związanej z wymaganiami dla materiałów, maksymalna liczba i wielkość pęcherzy wskazana jest literą

A. S

B. Z

C. K

D. D

Wybór odpowiedzi K, Z lub S wskazuje na nieporozumienie dotyczące klasyfikacji i oznaczania właściwości materiałów optycznych. Litery te są często mylone z innymi parametrami, które nie odnoszą się bezpośrednio do pęcherzy w szkle. Odpowiedź K zazwyczaj odnosi się do innych aspektów jakości, takich jak klarowność czy zabarwienie materiału, a nie do liczby pęcherzy. Z kolei litera Z w kontekście materiałów optycznych rzadko jest używana, co może wprowadzać w błąd, sugerując, że istnieją inne kategorie dotyczące pęcherzy, które nie są standardowo uznawane. Odpowiedź S w ogóle nie jest związana z wymaganiami dotyczącymi jakości szkła, co prowadzi do błędnych wniosków. Typowym błędem myślowym jest zakładanie, że wszystkie litery odnoszą się do tych samych kategorii właściwości, co nie jest zgodne z praktyką branżową. W kontekście przemysłu optycznego, ważne jest, aby rozumieć różnicę między różnymi oznaczeniami i ich specyfiką. Prawidłowa interpretacja standardów i zrozumienie, co każde oznaczenie reprezentuje, jest kluczowe w zapewnieniu najwyższej jakości produktów optycznych.

Pytanie 10

Paracentryczność w mikroskopach optycznych oznacza stałość

A. ustawienia centralnego punktu pola widzenia przy zmianie obiektywu

B. ostrości obrazu preparatu przy zmianie obiektywu

C. ostrości obrazu preparatu przy zmianie okularu

D. ustawienia centralnego punktu pola widzenia przy zmianie okularu

Paracentryczność w mikroskopach optycznych oznacza, że zmiana obiektywu nie wpływa na położenie centralnego punktu pola widzenia, co jest kluczowe dla uzyskania spójnych i dokładnych obserwacji. Dzięki temu, gdy użytkownik przełącza się między różnymi obiektywami, centralny punkt obserwacji pozostaje niezmienny, co pozwala na utrzymanie obiektu w polu widzenia bez konieczności dodatkowego regulowania układu optycznego. Taka zasada jest szczególnie istotna w mikroskopach stosowanych w biologii czy medycynie, gdzie precyzyjne obserwacje są niezbędne do analizy struktur komórkowych. Przykładowo, w badaniach histologicznych, gdzie konieczne jest przechodzenie między obiektywami o różnych powiększeniach, paracentryczność pozwala na efektywne i szybkie zmiany ogniskowej bez utraty złożoności badania. W praktyce, aby zapewnić paracentryczność, wysokiej jakości mikroskopy stosują zaawansowane systemy optyczne, które minimalizują aberracje i zapewniają spójność między różnymi komponentami optycznymi, co stanowi standard w nowoczesnych technologiach mikroskopowych.

Pytanie 11

Jaką wartość ma ogniskowa okularu, jeśli ogniskowa obiektywu wynosi 150 mm, a długość lunety Galileusza to 100 mm?

A. -50 mm

B. +50 mm

C. -100 mm

D. +100 mm

Wybierając inne odpowiedzi, można napotkać na szereg nieporozumień związanych z podstawowymi zasadami optyki. Na przykład, ogniskowa +50 mm sugeruje, że okular skupia promienie świetlne w pozytywnym kierunku, co jest niezgodne z charakterystyką lunety Galileusza. Tego typu lunety są zaprojektowane tak, aby ich okular miał ujemną ogniskową, ponieważ w przeciwnym razie obraz byłby nieodwrócony i rzeczywisty, co nie jest celem konstrukcji tej lunety. Podobnie, odpowiedzi -100 mm i +100 mm również nie uwzględniają prawidłowych zależności między długością lunety a ogniskową obiektywu. Warto zrozumieć, że w lunetach Galileusza okular ma za zadanie umożliwić obserwację powiększonego obrazu, a jego ogniskowa jest obliczana jako różnica między ogniskową obiektywu a długością lunety. Ignorowanie tej zasady prowadzi do błędnych wniosków i może wprowadzać w błąd. Kluczowe jest zrozumienie, że w przypadku układów optycznych, takich jak lunety, prawidłowe obliczenia ogniskowej są niezbędne do uzyskania pożądanego efektu optycznego.

Pytanie 12

Ciecze immersyjne są wykorzystywane

A. do polepszenia zdolności rozdzielczej w mikroskopii

B. w celu chłodzenia powierzchni szlifowanego szkła

C. jako roztwór w procesie aplikacji powłok metodą CVD

D. do nanoszenia powłoki na szkło metodą zanurzeniową

Ciecze immersyjne to naprawdę ważny element w mikroskopii, zwłaszcza w optycznej. Na przykład, olej immersyjny zwiększa zdolność rozdzielczą mikroskopu, bo zmniejsza różne błędy optyczne, które mogą się zdarzać na granicy powietrze-szkło. Wiesz, że olej immersyjny ma współczynnik załamania światła bliski szkłu? Dzięki temu lepiej zbiera światło przez obiektyw mikroskopu. A to oznacza, że obrazy próbek są dużo wyraźniejsze i z większą ilością szczegółów. Takie ciecze są mega przydatne w badaniach biologicznych i materiałowych, gdzie widoczność detali jest kluczowa. Z perspektywy najlepszych praktyk w mikroskopii, ich użycie jest wskazane, zwłaszcza przy obiektywach o wysokim powiększeniu, na przykład 100x, co pozwala badać komórki, bakterie czy różne struktury materiałowe na poziomie mikroskalowym.

Pytanie 13

Zewnętrzna średnica obudowy soczewki wynosi ø31,3k6. Który wymiar średnicy soczewki jest błędny, jeśli dla tego rodzaju pasowania górna odchyłka to +18 μm, a dolna +2 μm?

A. 31,310 mm

B. 31,318 mm

C. 31,302 mm

D. 31,320 mm

W przypadku odpowiedzi 31,310 mm, 31,318 mm oraz 31,302 mm, popełniane są błędy w interpretacji dopuszczalnych odchyleń dla podanego pasowania. Odpowiedź 31,310 mm mieści się w granicach minimalnej odchyłki dolnej, ale nie wykorzystuje pełnego zakresu dopuszczalnych wymiarów, co może prowadzić do nieoptymalnego dopasowania. Odpowiedź 31,318 mm, chociaż jest zgodna z górną odchyłką, jest graniczną wartością i nie uwzględnia, że w przypadku stosowania tolerancji, lepiej jest projektować na poziomie, który daje pewien zapas. Ponadto, odpowiedź 31,302 mm, mimo że również mieści się w akceptowalnych granicach, nie jest nieprawidłowa, ale również nie wykorzystuje pełnych możliwości tolerancji, co może wywołać błędne wrażenie na temat wymagań dla pasowania. Analizując te odpowiedzi, można zauważyć, że kluczowym błędem jest niepełne zrozumienie pojęcia tolerancji, co jest istotne w inżynierii mechanicznej. W kontekście produkcji wyrobów optycznych i ich montażu, nieprzestrzeganie zasad dotyczących tolerancji może prowadzić do poważnych problemów funkcjonalnych, takich jak niemożność prawidłowego osadzenia soczewek w oprawach, co w konsekwencji wpływa na komfort użytkowania oraz efektywność działania sprzętu optycznego. Wiedza na temat precyzyjnego wymiarowania oraz jego zastosowania w praktyce to fundamentalny element w procesie projektowania i produkcji w branży optycznej.

Pytanie 14

Który z wymiarów nie znajduje się w granicach tolerancji dla wymiaru 10+0,05?

A. 9,95

B. 10,005

C. 10,00

D. 10,05

Odpowiedź 9,95 jest prawidłowa, ponieważ znajduje się poza zakresem tolerancji wymiaru 10+0,05. Tolerancja ta oznacza, że akceptowalne wymiary dla danego elementu wynoszą od 10,00 do 10,05 mm. W związku z tym, wymiar 9,95 mm jest niższy niż minimalna wartość tolerancji, co czyni go niezgodnym z wymaganiami. W praktyce, wymiary muszą być ściśle kontrolowane, aby zapewnić prawidłowe dopasowanie elementów i ich funkcjonowanie w danym zastosowaniu. Przykładowo, w przemyśle motoryzacyjnym, elementy muszą spełniać określone tolerancje, aby zapewnić bezpieczeństwo i efektywność pojazdów. Przy projektowaniu i wytwarzaniu komponentów, inżynierowie często korzystają z norm ISO, które definiują zasady pomiarów oraz tolerancji, co pozwala na utrzymanie wysokiej jakości produktów, a także ich kompatybilności w procesach montażowych.

Pytanie 15

Który mechanizm przedstawiono na rysunku?

A. Uchwyt poziomujący pryzmatu.

B. Wrzeciono wiertarki.

C. Stolik poziomujący.

D. Uchwyt szczękowy tokarki.

Uchwyt szczękowy tokarki jest kluczowym elementem w obróbce skrawaniem, pozwalającym na pewne mocowanie materiałów w procesie toczenia. Na rysunku przedstawione są charakterystyczne regulowane szczęki, które umożliwiają dostosowanie uchwytu do różnych średnic obrabianego przedmiotu. Ta możliwość regulacji jest niezbędna, gdyż różnorodność materiałów i ich kształtów wymaga elastyczności w mocowaniu. Uchwyty szczękowe są stosowane w warsztatach i zakładach produkcyjnych, gdzie precyzja i bezpieczeństwo są priorytetem. Zastosowanie odpowiednich uchwytów zgodnych z normami ISO i ANSI zapewnia stabilność oraz minimalizuje ryzyko uszkodzeń narzędzi i obrabianych przedmiotów. Właściwe mocowanie jest kluczowe nie tylko dla efektywności obróbki, ale także dla uzyskania wymaganej tolerancji wymiarowej. Dodatkowo, przy odpowiednim użyciu uchwytów szczękowych, można znacząco zwiększyć efektywność produkcji, co jest szczególnie istotne w przemyśle maszynowym i metalowym.

Pytanie 16

Długość teleskopu Keplera wynosi 200 mm. Jeżeli mocowanie okularu ma ogniskową 50 mm, to ogniskowa soczewki obiektywu wynosi

A. -150 mm

B. -50 mm

C. +150 mm

D. +50 mm

Wybór niepoprawnych odpowiedzi często wynika z nieprawidłowego zrozumienia zasad dotyczących konstrukcji instrumentów optycznych. Na przykład odpowiedź sugerująca, że ogniskowa obiektywu wynosi +50 mm, zakłada, że obie ogniskowe są równe, co jest niezgodne z rzeczywistością. Luneta Keplera łączy w sobie obiektyw i okular, a ich ogniskowe muszą być zharmonizowane, aby uzyskać pożądane właściwości optyczne. Również odpowiedzi wskazujące ogniskową obiektywu jako -50 mm lub -150 mm wprowadzają zamieszanie związane z interpretacją wartości ogniskowych. W kontekście optyki, ogniskowa obiektywu powinna być zawsze wartością dodatnią, ponieważ oznacza odległość, w której zbierane są promienie świetlne, a negatywne wartości są używane wyłącznie w kontekście soczewek wklęsłych, które działają na zupełnie innej zasadzie. Typowym błędem jest również nieuwzględnienie całkowitej konstrukcji lunety. W przypadku lunet Keplera, kluczowe jest zrozumienie, że długość lunety to suma ogniskowych, co prowadzi do błędnych obliczeń. Ważne jest, aby zrozumieć, jak obiektyw i okular współpracują, aby zestawić obraz, co jest fundamentalnym aspektem projektowania instrumentów optycznych. Dlatego należy dokładnie analizować dane wartości oraz ich związek, aby uniknąć takich pomyłek.

Pytanie 17

Obiektywy mikroskopowe powinny być oceniane poprzez obserwację obrazu szczeliny lub jednolitego pola przy użyciu mikroskopu

A. stereoskopowego

B. polaryzacyjno-interferencyjnego

C. biologicznego

D. z kontrastem fazowym

Mikroskopy polaryzacyjno-interferencyjne to naprawdę super narzędzia, jeśli chodzi o analizę materiałów optycznych. Dzięki nim możemy dokładnie zbadać, jak wygląda struktura różnych materiałów i jakie mają właściwości. Kiedy mówimy o obiektywach mikroskopowych, to ważne jest, żeby kontrolować ich jakość, co można zrobić na przykład przez obserwację obrazu szczeliny czy jednorodnego pola. Pozwala to wykryć ewentualne problemy jak nierównomierności w indeksie refrakcji albo jakieś nieprawidłowości w układzie kryształów. Z mojego doświadczenia, mikroskopia polaryzacyjna jest mega przydatna w laboratoriach materiałowych, bo pozwala identyfikować materiały, badać ich strukturę krystaliczną, a nawet analizować, jak się rozkładają. Dobrze jest też regularnie kalibrować sprzęt i korzystać z certyfikowanych próbek, żeby mieć pewność, że wyniki są wiarygodne. Standardy ISO w mikroskopii dają sporo wskazówek, które pomagają utrzymać wysoki poziom analiz.

Pytanie 18

Układ ortoskopowy jest wykorzystywany do eliminacji

A. dystorsji

B. aberracji chromatycznej

C. aberracji sferycznej

D. krzywizny pola

W optyce istnieje wiele rodzajów aberracji, które mogą wpływać na jakość obrazów, jednak układ ortoskopowy koncentruje się głównie na niwelacji dystorsji. Aberracja sferyczna, dotycząca zjawiska, w którym promienie światła przechodzące przez różne części soczewki skupiają się w różnych punktach, prowadzi do rozmycia obrazu. Jej eliminacja wymaga zastosowania zaawansowanych technik, takich jak soczewki asferyczne, które są projektowane w celu minimalizacji takich zniekształceń. Z drugiej strony aberracja chromatyczna, wynikająca z różnej długości fal światła, które są różnie załamywane przez soczewki, również nie jest głównym celem układu ortoskopowego. Do jej eliminacji wykorzystuje się soczewki apochromatyczne, które są zaprojektowane do redukcji tych efektów. Krzywizna pola odnosi się do zniekształcenia obrazu, w którym płaskie pole obrazu jest przedstawiane jako zakrzywione, co również jest innym typem aberracji. Różnice te prowadzą do powszechnych nieporozumień wśród użytkowników, którzy mogą mylić te pojęcia z dystorsją. Dlatego ważne jest, aby zrozumieć, że układ ortoskopowy jest wyspecjalizowany w konkretnym celu, a pozostałe aberracje wymagają różnych rozwiązań technologicznych i projektowych, aby były efektywnie usunięte. Wiedza ta jest kluczowa w kontekście projektowania i użytkowania systemów optycznych w różnych zastosowaniach.

Pytanie 19

Rysunek przedstawia mocowanie soczewki w oprawie poprzez

A. pierścień gwintowany.

B. wklejanie.

C. zawijanie.

D. pierścień sprężysty.

Wydaje mi się, że wybór związany z wklejaniem, zawijaniem i pierścieniem gwintowanym może wynikać z nieporozumień o tym, jak mocuje się soczewki w oprawach. Wklejenie soczewek mogłoby wyglądać jak trwałe połączenie, ale w praktyce to nie jest najlepszy pomysł, ponieważ wtedy wymiana soczewki zniszczyłaby oprawę. Trochę szkoda, bo to może prowadzić do większych kosztów. Zawijanie też nie jest dobrym rozwiązaniem, ponieważ nie trzyma soczewki stabilnie, co może powodować, że soczewka się przesuwa, a to wpływa na jakość widzenia. Co do pierścienia gwintowanego – mógłby działać teoretycznie, ale w praktyce nie używa się go zbyt często w produkcji okularów, bo jest skomplikowany i może uszkodzić soczewkę. Myślę, że kluczowy błąd to niedocenianie, jak dobrze pierścień sprężysty łączy łatwość użycia z bezpieczeństwem – w końcu to najlepsze rozwiązanie. Jeśli chodzi o standardy produkcji okularów, ignorowanie sprawdzonych metod może prowadzić do różnych problemów z jakością i bezpieczeństwem, co w końcu szkodzi zarówno producentom, jak i użytkownikom.

Pytanie 20

Aby zapobiec wypadnięciu soczewek z oprawki nie wykorzystuje się

A. pierścieni dociskowych

B. zawalcowywania

C. pierścieni sprężystych

D. sprężystego wspornika

Sprężysty wspornik nie jest standardowym elementem stosowanym do zabezpieczania soczewek w oprawach okularowych, co czyni go właściwą odpowiedzią w tym kontekście. W praktyce, sprężyste wsporniki mogą być używane w innych zastosowaniach inżynieryjnych, ale w przypadku okularów bardziej odpowiednie są inne metody mocowania, takie jak pierścienie dociskowe czy zawalcowywanie. Pierścienie dociskowe są powszechnie stosowane w montażu soczewek, ponieważ zapewniają stabilność i uniemożliwiają ich przypadkowe wypadanie. Zawalcowywanie natomiast polega na mechanicznym formowaniu krawędzi oprawy, co również skutecznie zabezpiecza soczewki. Wybór odpowiedniej metody zabezpieczenia soczewek jest kluczowy, aby zapewnić komfort użytkowania i trwałość okularów. Warto również zaznaczyć, że zgodnie z normami branżowymi, takich jak ISO 12870, projektanci okularów powinni dążyć do zastosowania rozwiązań, które nie tylko spełniają funkcje praktyczne, ale także poprawiają estetykę i ergonomię produktu.

Pytanie 21

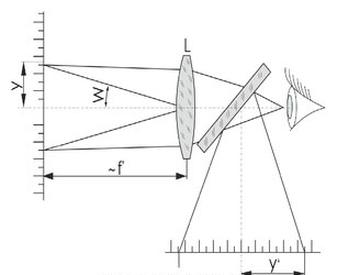

Zgodnie z przedstawionym schematem układu pomiarowego wykonywany jest pomiar powiększenia

A. mikroskopu.

B. lupy.

C. lunety.

D. teleskopu.

Wybór lunety, teleskopu lub mikroskopu jako odpowiedzi na to pytanie ukazuje pewne nieporozumienia dotyczące konstrukcji i działania tych instrumentów optycznych. Luneta, na ogół używana w astronomii, jest złożonym układem optycznym, który wykorzystuje dwie soczewki: obiektywu i okularu. Działa na zasadzie tworzenia obrazu skali, który jest widziany przez okular, co znacznie różni się od prostego działania lupy, która tylko powiększa obraz tego, co znajduje się w jej ogniskowej odległości. Teleskopy, również skonstruowane do obserwacji obiektów odległych, wykorzystują specjalne soczewki i zwierciadła dla osiągnięcia dużego powiększenia i zbierania jak największej ilości światła, co sprawia, że są one adekwatne do badań astronomicznych, a nie do powiększania małych obiektów w bliskiej odległości. Mikroskopy, z kolei, są zaprojektowane do badania obiektów na poziomie mikroskopowym, co wymaga jeszcze bardziej zaawansowanych układów optycznych, które nie mają zastosowania w kontekście pytania. Typowe błędy myślowe prowadzące do takich niepoprawnych odpowiedzi często wynikają z mylenia zastosowań i konstrukcji różnych instrumentów optycznych, co podkreśla znaczenie zrozumienia podstawowych zasad optyki oraz właściwego dobierania narzędzi do specyficznych zadań pomiarowych.

Pytanie 22

Przedstawiony na rysunku obraz prążków interferencyjnych określa odchyłkę promienia N = 3 sprawdzanej powierzchni

A. cylindrycznej.

B. płaskiej.

C. asferycznej.

D. sferycznej.

Wybór odpowiedzi innych niż cylindryczna może prowadzić do nieporozumień dotyczących natury prążków interferencyjnych. Odpowiedzi sugerujące powierzchnie sferyczne, asferyczne lub płaskie opierają się na błędnym założeniu, że te geometrie mogą generować podobne wzory prążków. Powierzchnie sferyczne zazwyczaj wytwarzają koncentryczne kręgi prążków, które są wynikiem odbicia fal świetlnych od zakrzywionych powierzchni. Takie kręgi są bardziej złożone i nie przypominają równoległych linii. Z kolei powierzchnie asferyczne, z ich nieregularnymi kształtami, prowadzą do jeszcze bardziej skomplikowanych wzorów interferencyjnych, co uniemożliwia uzyskanie prostego układu prążków. Powierzchnie płaskie także nie mogą generować równoległych prążków w kontekście interferencji, ponieważ ich analiza polega na rozprzestrzenieniu fal w różnych kierunkach, co skutkuje rozmyciem i zmianą charakterystyki prążków. Zrozumienie geometrii i ich wpływu na zjawisko interferencji jest kluczowe dla poprawnej analizy i interpretacji wyników eksperymentalnych w optyce. Błędy w ocenie kształtów powierzchni mogą prowadzić do niepoprawnych wniosków, co w efekcie wpływa na jakość rezultatów pomiarów oraz projektów inżynieryjnych.

Pytanie 23

Jakie ziarna ścierne należy wykorzystać do szlifowania (zgrubnie) wykańczającego szkła?

A. 150 ÷ 180 µm

B. 75 ÷ 100 µm

C. 63 ÷ 75 µm

D. 200 ÷ 250 µm

Odpowiedź 63 ÷ 75 µm jest prawidłowa, ponieważ w procesie szlifowania zgrubnego szkła stosuje się odpowiednie ścierniwa, aby uzyskać pożądane właściwości powierzchni. Ścierniwa o tej wielkości ziaren są optymalne do efektywnego usuwania materiału, co pozwala na uzyskanie większej gładkości i lepszej jakości wykończenia. W praktyce, przy szlifowaniu szkła, istotne jest, aby nie tylko dążyć do zgrubnego usunięcia materiału, ale także przygotować powierzchnię do dalszych procesów, takich jak polerowanie. Użycie ziarna o wielkości 63 ÷ 75 µm umożliwia uzyskanie odpowiedniej równowagi między szybkością szlifowania a jakością końcowego wykończenia. Dobre praktyki w branży szklarskiej zalecają stosowanie tego zakresu ziaren, co znajduje potwierdzenie w standardach ISO dotyczących obróbki szkła, gdzie precyzja i jakość powierzchni są kluczowe dla finalnego produktu. W odpowiednich zastosowaniach, takich jak produkcja szkła optycznego czy dekoracyjnego, dobór właściwego ścierniwa ma bezpośredni wpływ na jakość finalnego wyrobu.

Pytanie 24

Na rysunku przedstawiono przekrój łożyska tocznego

A. kulkowego.

B. baryłkowego.

C. wałeczkowego.

D. igiełkowego.

Łożysko wałeczkowe, które zostało przedstawione na rysunku, jest typem łożyska tocznego, w którym elementami tocznymi są wydłużone walce, umieszczone pomiędzy dwiema bieżniami. Takie rozwiązanie zapewnia lepszą nośność w porównaniu do innych typów łożysk, co czyni je idealnym wyborem w zastosowaniach przemysłowych, gdzie występują duże obciążenia. W przeciwieństwie do łożysk kulkowych, które wykorzystują kulki jako elementy toczne, łożyska wałeczkowe są w stanie przenosić wyższe obciążenia osiowe i promieniowe dzięki większej powierzchni kontaktu między rolkami a bieżniami. Doskonałym przykładem zastosowania łożysk wałeczkowych są maszyny przemysłowe, w których precyzyjne przenoszenie obciążeń jest kluczowe dla ich funkcjonowania. W kontekście standardów branżowych, łożyska te są szeroko stosowane w wielu dziedzinach, od motoryzacji po przemysł lotniczy, gdzie niezawodność i trwałość są kluczowe. Ponadto, znajomość charakterystyki łożysk wałeczkowych pozwala inżynierom na optymalizację konstrukcji maszyn i urządzeń, aby zapewnić ich efektywność i żywotność.

Pytanie 25

Do frezowania szklanych powierzchni sferycznych należy zastosować frez przedstawiony na rysunku oznaczonym literą

A. B.

B. A.

C. C.

D. D.

Wybór freza oznaczonego literą A., B. czy C. do obróbki szklanych powierzchni sferycznych świadczy o braku zrozumienia podstawowych zasad dotyczących kształtów narzędzi skrawających. Frezy te nie posiadają odpowiednich profili, które są kluczowe przy frezowaniu powierzchni o krzywoliniowych kształtach. Stosowanie narzędzi o niewłaściwych profilach prowadzi do wielu problemów, takich jak niewłaściwe dopasowanie do materiału, co skutkuje obniżeniem jakości obróbki. Przykładowo, frezy A. i B. mogą być przeznaczone do zupełnie innych zastosowań, takich jak obróbka płaskich powierzchni, co czyni je nieodpowiednimi do frezowania sferycznych kształtów. Typowe błędy myślowe, które mogą prowadzić do takich nieprawidłowych wyborów, to brak zrozumienia specyfiki materiału oraz niewłaściwe przypisanie funkcji narzędzi do konkretnych zadań. Warto również zwrócić uwagę na znaczenie standardów branżowych, które jasno określają wymagania dotyczące narzędzi skrawających. Ignorowanie tych standardów w praktyce może prowadzić do nieefektywności procesów produkcyjnych oraz zwiększenia kosztów związanych z obróbką. Dlatego kluczowe jest, aby przed podjęciem decyzji o wyborze narzędzia, dokładnie zrozumieć jego przeznaczenie oraz parametry techniczne, co nie tylko poprawi jakość wykonania, ale również zwiększy bezpieczeństwo pracy.

Pytanie 26

Jaki proces technologiczny stosuje się przy wygładzaniu powierzchni szklanych soczewek?

A. Polerowanie

B. Galwanizowanie

C. Hartowanie

D. Anodowanie

Polerowanie to kluczowy proces technologiczny stosowany przy wygładzaniu powierzchni szklanych soczewek. Proces ten polega na usuwaniu mikroskopijnych nierówności z powierzchni szkła, co poprawia jego klarowność i optyczne właściwości. W praktyce, polerowanie odbywa się przy użyciu specjalnych past polerskich oraz narzędzi, które delikatnie ścierają powierzchnię szkła, pozwalając uzyskać niezwykle gładką powierzchnię. Jest to niezbędne dla soczewek optycznych, ponieważ wpływa na jakość obrazu i zmniejsza zniekształcenia optyczne. Dobre praktyki w tej dziedzinie obejmują stosowanie odpowiednich materiałów polerskich, jak np. tlenek ceru, oraz utrzymanie odpowiednich parametrów procesu, takich jak temperatura i czas polerowania. Właściwie przeprowadzone polerowanie zapewnia doskonałe właściwości optyczne soczewek, co jest kluczowe w produkcji zaawansowanych układów optycznych. W praktyce polerowanie jest stosowane w wielu branżach, od optyki precyzyjnej po przemysł samochodowy, wszędzie tam, gdzie wymagana jest idealnie gładka powierzchnia szkła.

Pytanie 27

Jakiego rodzaju szkła optycznego dotyczy symbol BK516-64?

A. ciężki flint

B. barowy kron

C. kron

D. lekki flint

Barowy kron, oznaczany symbolem BK516-64, jest rodzajem szkła optycznego o wysokiej transmisji świetlnej oraz niskiej rozpraszalności. Jest to materiał szczególnie ceniony w aplikacjach optycznych, takich jak soczewki czy pryzmaty, ze względu na jego zdolność do minimalizacji aberracji oraz wysoką jakość obrazowania. Barowy kron charakteryzuje się niskim współczynnikiem załamania, co pozwala na uzyskiwanie wyraźnych i kontrastowych obrazów. W praktyce, szkło to znajduje zastosowanie w produkcji zaawansowanych systemów optycznych, takich jak kamery, teleskopy czy mikroskopy. Jego właściwości optyczne są zgodne z normami branżowymi, co czyni go pierwszym wyborem dla inżynierów optyki. Dodatkowo, barowy kron ma zastosowanie w branży fotoniki, gdzie jego unikalne cechy są wykorzystywane do budowy elementów optoelektroniki. Warto zaznaczyć, że w porównaniu do innych rodzajów szkła, barowy kron wykazuje większą odporność na zmiany temperatury, co jest kluczowe w wielu aplikacjach przemysłowych.

Pytanie 28

Który z poniższych materiałów należy wykorzystać do mocowania pryzmatów w oprawach?

A. Żeliwo

B. Staliwo

C. Stal

D. Brąz

Stal to naprawdę fajny materiał. Ma super wytrzymałość na rozciąganie i dobrze znosi różne zniekształcenia, co sprawia, że idealnie nadaje się do mocowania pryzmatów w oprawach. Dzięki swojej sztywności, stal daje stabilne połączenia, a to jest kluczowe w zastosowaniach optycznych. Kiedy mocujemy pryzmaty, trzeba pamiętać, że nie tylko siła materiału się liczy, ale też to, żeby był gładki, bo to zmniejsza ryzyko uszkodzenia powierzchni pryzmatów. W branży często używa się stali nierdzewnej, bo jest odporna na korozję, a to ważne w miejscach, gdzie mamy do czynienia z wilgocią. Poza tym stal jest wykorzystywana w różnych częściach optycznych, jak klamry czy ramki, co pokazuje, jak wszechstronny jest to materiał. Wybór odpowiedniego materiału ma ogromne znaczenie, żeby wszystko działało sprawnie i bezpiecznie, więc stal rzeczywiście jest najlepszym wyborem do mocowania pryzmatów.

Pytanie 29

Która z wymienionych aberracji w układach optycznych prowadzi do zniekształcenia obrazu w formie beczki?

A. Astygmatyzm

B. Dystorsja

C. Koma

D. Sferyczna

Dystorsja to aberracja optyczna, która powoduje zniekształcenie obrazu w taki sposób, że jego kształt staje się podobny do beczki, zwanej również dystorsją beczkowatą. Ta aberracja występuje głównie w obiektywach szerokokątnych, gdzie promienie świetlne są zniekształcane w kierunku krawędzi obraz. W praktyce, dystorsja może mieć znaczący wpływ na zdjęcia architektoniczne, gdzie prostokątne kształty budynków mogą wydawać się zakrzywione, co utrudnia dokładne przedstawienie rzeczywistego wyglądu obiektu. Aby zminimalizować dystorsję, projektanci obiektywów często stosują techniki korekcyjne, takie jak wykorzystanie elementów asferycznych. Dystorsja jest również brana pod uwagę w standardach jakości optyki, takich jak ISO 12233, który określa metody pomiaru jakości obrazów w systemach optycznych. W obrębie fotografii i filmowania, zrozumienie i kontrola dystorsji są kluczowe dla uzyskania estetycznie poprawnych obrazów oraz przy zachowaniu proporcji i kształtów obiektów.

Pytanie 30

Jakim symbolem literowym oznacza się dopuszczalne odchylenie promienia soczewki?

A. Δ(nF - nC)

B. Δrwz

C. ΔnD

D. ΔN

Odpowiedzi ΔnD, Δrwz oraz Δ(nF - nC) są nieprawidłowe, z różnych powodów związanych z ich znaczeniem i zastosowaniami w optyce. Symbol ΔnD odnosi się do zmiany współczynnika załamania światła przy danej długości fali D, co jest istotne w kontekście analizy materiałów optycznych, ale nie odnosi się bezpośrednio do odchyłek promienia soczewki. Użycie tego symbolu może prowadzić do mylnego wniosku, że dotyczy on tolerancji w produkcji soczewek, podczas gdy w rzeczywistości odnosi się do właściwości materiału. Z kolei Δrwz to oznaczenie odnoszące się zazwyczaj do odchyłek promienia krzywizny w kontekście soczewek, ale nie jest standardowo stosowane w branży do określenia tolerancji promieni soczewek. Takie nieprecyzyjne podejście może prowadzić do błędnych obliczeń w projektowaniu optyki. Wreszcie Δ(nF - nC) opisuje różnicę współczynników załamania dla różnych długości fali światła, co jest ważne w analizie aberracji chromatycznych, ale nie jest użytkowane dla wskazywania dopuszczalnych odchylek w promieniu soczewki. Stąd, zrozumienie kontekstu i symboliki jest kluczowe, aby unikać błędów w interpretacji parametrów optycznych, co może mieć istotny wpływ na jakość finalnych produktów optycznych.

Pytanie 31

Który z parametrów nie jest uwzględniony w opisie obiektywów mikroskopowych?

A. Długość tubusa

B. Symbol ośrodka przed obiektywem

C. Grubość szkiełka nakrywkowego

D. Długość obiektywu

Wybór długości szkiełka nakrywkowego, długości tubusa lub symbolu ośrodka przed obiektywem jako parametru oznaczenia obiektywów mikroskopowych może prowadzić do nieporozumień dotyczących ich funkcji i charakterystyki w kontekście mikroskopii. Grubość szkiełka nakrywkowego ma istotne znaczenie w odniesieniu do właściwości optycznych uzyskiwanego obrazu. Zbyt grube lub zbyt cienkie szkiełko może prowadzić do zniekształceń obrazu, co jest szczególnie istotne podczas obserwacji preparatów mikroskopowych. Długość tubusa natomiast wpływa na powiększenie oraz jakość obrazu. Zrozumienie tej zależności jest kluczowe dla osób zajmujących się mikroskopią, ponieważ umożliwia prawidłowe ustawienie mikroskopu, co w efekcie przekłada się na jakość badań. Symbol ośrodka przed obiektywem informuje nas o materiale, z jakiego obiektyw został wykonany, co także ma wpływ na właściwości optyczne. Dlatego ważne jest, aby przy wyborze obiektywu uwzględniać te parametry, aby uniknąć błędów w interpretacji wyników mikroskopowych. Ostatecznie, niewłaściwe zrozumienie tych parametrów może prowadzić do nieefektywnych badań oraz nieprawidłowych wniosków naukowych.

Pytanie 32

Jakim materiałem pokrywane są narzędzia do polerowania optyki?

A. Folią poliuretanową

B. Pastylkami diamentowymi

C. Karborundem

D. Gipsem

Wybór materiału pokrywającego narzędzia do polerowania elementów optycznych jest kluczowy dla uzyskania pożądanej jakości wykończenia. Odpowiedzi, które wskazują na karborund, gips lub pastylki diamentowe, nie są zgodne z najlepszymi praktykami w tej dziedzinie. Karborund, znany jako węglik krzemu, jest stosunkowo szorstkim materiałem, który jest bardziej odpowiedni do szlifowania niż do polerowania. Użycie karborundu do polerowania mogłoby prowadzić do zarysowań na delikatnych powierzchniach optycznych, co jest nieakceptowalne w precyzyjnych aplikacjach optycznych. Gips, z kolei, jest materiałem kruchym i mało odpornym na uszkodzenia mechaniczne, co czyni go nieodpowiednim do zastosowań polerskich, gdzie wymagane jest wysokie ciśnienie i precyzja. Z kolei pastylki diamentowe są używane głównie w procesach szlifowania i cięcia, a ich zastosowanie w bezpośrednim polerowaniu byłoby nieefektywne. Zrozumienie, które materiały są odpowiednie dla konkretnych procesów technologicznych, jest kluczowe, aby uniknąć błędów, które mogą prowadzić do uszkodzenia obrabianych przedmiotów oraz zwiększenia kosztów produkcji. W kontekście standardów branżowych, dobór odpowiednich narzędzi i materiałów polerskich ma fundamentalne znaczenie dla zachowania wysokiej jakości produktów optycznych.

Pytanie 33

Który element lornetki pryzmatycznej jest odpowiedzialny za zmianę orientacji obrazu?

A. Zespół soczewek.

B. Pryzmatyczny układ odwracający.

C. Układ napędu centralnego.

D. Zespół okularów.

Pryzmatyczny układ odwracający w lornetce pryzmatycznej odgrywa kluczową rolę w skręcaniu obrazu, co jest istotne dla poprawnego postrzegania otoczenia. Głównym zadaniem tego układu jest odwrócenie obrazu, który został odwrócony przez obiektywy lornetki, i skierowanie go w odpowiednią stronę. Dzięki temu użytkownik widzi obraz w naturalnej orientacji, co jest niezbędne do prawidłowego rozpoznawania obiektów w terenie. W praktyce, zastosowanie pryzmatycznego układu odwracającego pozwala na kompaktyfikację konstrukcji lornetek, co z kolei ułatwia ich transport i użytkowanie w różnych warunkach. Dodatkowo, dobrej jakości pryzmaty wykonane z wysokiej klasy szkła, jak BaK-4, minimalizują straty światła i poprawiają kontrast oraz jasność obrazu. Wybór odpowiedniego układu pryzmatycznego jest zgodny z najlepszymi praktykami branżowymi, co prowadzi do wysokiej jakości wizji, co jest szczególnie cenione w zastosowaniach takich jak obserwacja przyrody, astronomia czy poprawa komfortu podczas długotrwałego użytkowania.

Pytanie 34

Który z podanych materiałów jest stosowany w tworzeniu pierścieni dystansowych do okularów mikroskopowych?

A. Żeliwo

B. Stal

C. Aluminium

D. Miedź

Wybór brązu, żeliwa czy stali jako materiałów do budowy pierścieni dystansowych w okularach mikroskopowych nie jest zalecany z kilku powodów. Brąz, choć jest materiałem odpornym na korozję, jest znacznie cięższy od aluminium. Taka waga może negatywnie wpływać na stabilność mikroskopu oraz na precyzję badań, ponieważ cięższe komponenty mogą wprowadzać dodatkowe drgania i zmiany w ustawieniach optycznych. Żeliwo, z kolei, jest materiałem kruchym i może pękać pod wpływem obciążeń mechanicznych, co czyni je nieodpowiednim wyborem w kontekście pierścieni dystansowych, które muszą być odporne na różne siły działające na mikroskop. Stal, mimo swojej wytrzymałości, ma wysoką rozszerzalność cieplną, co w sytuacjach wymagających precyzyjnych pomiarów może prowadzić do błędów w wynikach. Ponadto, stal jest bardziej podatna na rdzę w porównaniu do aluminium, co może wpłynąć na długoterminową trwałość komponentów. W praktyce, wybierając nieodpowiednie materiały, takie jak brąz, żeliwo czy stal, można napotkać problemy z dokładnością pomiarów oraz żywotnością sprzętu. Dlatego istotne jest, aby w projektowaniu mikroskopów stosować materiały, które nie tylko spełniają wymagania techniczne, ale także zapewniają optymalne warunki pracy dla systemów optycznych.

Pytanie 35

Jakie urządzenie można wykorzystać do zmierzenia pola widzenia lunet?

A. lunetę autokolimacyjną

B. dynametr Czapskiego

C. lunetkę wychylną

D. kolimator szerokokątny

Kolimator szerokokątny jest narzędziem optycznym, które umożliwia precyzyjny pomiar pola widzenia lunet. Działa na zasadzie wyświetlania punktu odniesienia na tle obiektu, co pozwala na określenie kątów widzenia. Za pomocą kolimatora szerokokątnego można uzyskać szeroki zakres pomiarów, co jest szczególnie istotne w kontekście astronomii oraz w zastosowaniach wojskowych, gdzie precyzyjne określenie pola widzenia ma kluczowe znaczenie. Przykładem zastosowania kolimatora może być obserwacja obiektów na dużych odległościach, gdzie dokładne określenie granic pola widzenia lunety pozwala na lepsze zaplanowanie działań. Dobrą praktyką w branży jest stosowanie kolimatorów szerokokątnych w połączeniu z innymi narzędziami pomiarowymi, co zwiększa dokładność i wiarygodność wyników. Standardy branżowe, takie jak ISO 9050, wskazują na konieczność stosowania narzędzi o wysokiej precyzji, co czyni kolimator szerokokątny odpowiednim wyborem.

Pytanie 36

Współczynnik absorpcji światła w szkle optycznym można określić przy użyciu

A. fotometru

B. refraktometru

C. spektroskopu

D. frontofokometru

Fotometr jest urządzeniem, które służy do pomiaru natężenia światła oraz jego właściwości, co czyni go odpowiednim narzędziem do określenia współczynnika absorpcji szkła optycznego. Współczynnik absorpcji to miara tego, jak dużo światła jest pochłaniane przez materiał, a zatem fotometr może być użyty do porównania intensywności światła przed i po przejściu przez próbkę szkła. Przykład zastosowania fotometrii w przemyśle optycznym to analiza jakości soczewek okularowych, gdzie kluczowe jest zapewnienie odpowiednich parametrów optycznych, w tym minimalizacji strat światła. Optymalizacja tych parametrów jest zgodna z normami ISO, które określają metody badania właściwości optycznych materiałów. Dzięki zastosowaniu fotometrii można uzyskać rzetelne wyniki, które są niezbędne do zapewnienia wysokiej jakości produktów optycznych oraz ich zgodności z wymaganiami branżowymi, takimi jak normy EN 1836 dotyczące okularów przeciwsłonecznych.

Pytanie 37

W przypadku materiałów używanych w elementach optycznych, symbol litery νd odnosi się do

A. dyspersji kątowej

B. współczynnika załamania

C. współczynnika dyspersji

D. dyspersji średniej

Symbol νd odnosi się do współczynnika dyspersji, który jest kluczową wielkością w optyce, szczególnie w kontekście materiałów optycznych. Współczynnik dyspersji określa, jak różne długości fal światła są załamywane w danym materiale. Jest to istotne przy projektowaniu soczewek, pryzmatów oraz innych elementów optycznych, gdzie precyzyjne prowadzenie światła jest niezbędne. Na przykład, w przypadku soczewek stosowanych w teleskopach astronomicznych, odpowiedni dobór materiału z właściwym współczynnikiem dyspersji pozwala na minimalizację aberracji chromatycznych, co przekłada się na wyraźniejsze obrazy. W praktyce, warto znać wartość współczynnika dyspersji, aby móc efektywnie projektować urządzenia optyczne, które będą miały pożądane właściwości optyczne. Normy branżowe, takie jak ISO 10110, podkreślają znaczenie pomiaru i analizy współczynnika dyspersji dla zapewnienia wysokiej jakości optyki.

Pytanie 38

Nie można uzyskać dziesiątej lub wyższej klasy chropowatości w wyniku obróbki, kończącej się na etapie

A. polerowania powierzchni

B. szlifowania dokładnego

C. honowania

D. docierania

Docieranie jest procesem, który ma na celu poprawę chropowatości powierzchni, ale nie osiąga tak wysokiej precyzji jak szlifowanie dokładne. Zwykle stosuje się go do wygładzania, jednak może prowadzić do ograniczonego usuwania materiału, co nie zapewnia wymaganej jakości powierzchni w kontekście obróbki elementów precyzyjnych. Honowanie z kolei to proces, który wykorzystuje narzędzia z diamentowymi lub węglikowymi końcówkami, mający na celu osiągnięcie dokładności wymiarowej i chropowatości, jednak często jest używane w przypadku dużych tolerancji, co sprawia, że również nie jest odpowiednim rozwiązaniem do uzyskania dziesiątej klasy chropowatości. Polerowanie powierzchni to technika, która ma na celu uzyskanie lustrzanej powierzchni, a niekoniecznie wpływa na chropowatość, co czyni ją nieodpowiednią w kontekście tego pytania. Typowym błędem myślowym jest założenie, że wszystkie te metody są w stanie dostarczyć rezultaty na poziomie szlifowania dokładnego, jednak każda z nich ma swoje ograniczenia i specyfikę, co należy uwzględnić w praktykach inżynieryjnych oraz produkcyjnych.

Pytanie 39

Zamieszczony symbol graficzny dotyczy oznaczania tolerancji

A. pozycji.

B. walcowości.

C. równoległości.

D. symetrii.

Odpowiedzi dotyczące walcowości, pozycji i równoległości nie są właściwe, ponieważ każda z tych tolerancji odnosi się do innych aspektów geometrii obiektów. Tolerancja walcowości dotyczy kształtu cylindrycznego i określa, na ile powierzchnie walcowe mogą odbiegać od idealnego walca. Jest to kluczowe w kontekście części ruchomych, takich jak łożyska, gdzie precyzyjne dopasowanie jest niezbędne do zapewnienia płynnego ruchu. Tolerancja pozycji z kolei definiuje, jak blisko dane elementy muszą znajdować się względem siebie, co jest istotne w montażu wieloelementowych konstrukcji. Zastosowanie tolerancji pozycji jest niezwykle ważne w branży motoryzacyjnej, gdzie elementy muszą pasować ze sobą w skomplikowanych zespołach. Równoległość odnosi się do tego, jak równolegle do siebie znajdują się powierzchnie lub osie, co ma kluczowe znaczenie w przypadku komponentów, które muszą współpracować ze sobą, jak np. prowadnice. Przykładowo, w układach kierowniczych pojazdów, tolerancja równoległości zapewnia, że elementy układu nie będą się zużywać w sposób nierównomierny. Każda z tych tolerancji ma swoje konkretne zastosowania i standardy, co czyni je niezastąpionymi w inżynierii, jednak w kontekście przedstawionego symbolu graficznego, żadne z tych odniesień nie są trafne w odniesieniu do tolerancji symetrii.

Pytanie 40

Po wstępnej obróbce ręczne szlifowanie krawędzi soczewki dwuwypukłej można przeprowadzić przy użyciu

A. ściernicy diamentowej

B. grzyba

C. ściernicy korundowej

D. czaszy

Czasza to świetne narzędzie do ręcznego szlifowania soczewek dwuwypukłych. Dzięki swojej konstrukcji i przeznaczeniu, naprawdę dobrze sprawdza się w tej roli. Zazwyczaj czasze są robione z materiałów, które mają odpowiednią twardość i elastyczność, przez co można precyzyjnie dopasować kształt soczewki. To ważne, bo gładka powierzchnia robi wielką różnicę. W laboratoriach optycznych często używa się czasz do formowania i wygładzania krawędzi soczewek. To kluczowe dla jakości, bo dobrze wypolerowana soczewka ma lepsze właściwości optyczne. A, jak się używa past polerskich w połączeniu z czaszami, to efekty są naprawdę imponujące. Wiem, że dbałość o detale w procesie obróbki jest zgodna z najlepszymi praktykami branżowymi i tak naprawdę musi być przestrzegana, aby spełnić normy jakości ISO. Wydaje mi się, że dobrze dobrana metoda obróbcza może zdziałać cuda dla optyki soczewek.
