Informacje o egzaminie:

Zawód: Technik geodeta
Kwalifikacja: BUD.18 - Wykonywanie pomiarów sytuacyjnych, wysokościowych i realizacyjnych oraz opracowywanie wyników tych pomiarów
Data rozpoczęcia: 23 maja 2026 18:54
Data zakończenia: 23 maja 2026 19:17

Egzamin zdany!

Wynik: 29/40 punktów (72,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na rysunku przedstawiono pomiar punktów obiektu budowlanego metodą wcięć

A. linowych w przód.

B. liniowo-kątowych.

C. kątowych w przód.

D. kątowych wstecz.

Odpowiedź 'kątowych w przód' jest poprawna, ponieważ metoda wcięć koncentruje się na precyzyjnym pomiarze kątów, które są następnie wykorzystywane do wyznaczenia położenia punktów budowlanych na podstawie linii bazowej. W praktyce oznacza to, że pomiar odbywa się poprzez odczyt kątów α i β od linii bazowej do punktów pomiarowych, co pozwala na uzyskanie dokładnych i wiarygodnych danych. Kiedy stosujemy tę metodę w terenie, kluczowe jest zapewnienie maksymalnej stabilności instrumentów pomiarowych oraz minimalizacja wszelkich błędów systematycznych, co jest zgodne z normami i standardami pomiarów geodezyjnych, takimi jak PN-EN ISO 17123-1. Zastosowanie techniki kątowej w przód jest szczególnie cenne w geodezji przy dużych projektach budowlanych oraz inżynieryjnych, gdzie wymagana jest wysoka precyzja i dokładność w wyznaczaniu lokalizacji obiektów. Dodatkowo, tego typu metodyka jest wykorzystywana w analizie deformacji budowli, co dowodzi jej wszechstronności i znaczenia w praktyce inżynieryjnej.

Pytanie 2

W jakiej Bazie Danych są przechowywane dane dotyczące wysokości studzienek kanalizacyjnych?

A. Ewidencji Gruntów i Budynków

B. Szczegółowych Osnów Geodezyjnych

C. Obiektów Topograficznych

D. Geodezyjnej Ewidencji Sieci Uzbrojenia Terenu

Geodezyjna Ewidencja Sieci Uzbrojenia Terenu (GESUT) to baza danych, w której gromadzone są istotne informacje na temat infrastruktury technicznej, w tym również rzędnych studzienek kanalizacyjnych. GESUT ma na celu systematyzację i ułatwienie dostępu do danych o sieciach uzbrojenia terenu, co jest kluczowe dla planowania przestrzennego oraz prowadzenia działań związanych z zarządzaniem infrastrukturą. Zbierane w niej informacje są nie tylko istotne dla geodetów, ale także dla projektantów, inżynierów oraz służb odpowiedzialnych za utrzymanie infrastruktury. Przykładowo, podczas projektowania nowego osiedla, inżynierowie mogą korzystać z GESUT, aby uzyskać dostęp do rzędnych studzienek kanalizacyjnych, co pozwala na prawidłowe zaplanowanie systemu odwadniającego. Ponadto, dane zawarte w GESUT są także wykorzystywane w procesach inwestycyjnych oraz podczas przeprowadzania prac modernizacyjnych, co podkreśla ich praktyczne znaczenie w codziennym zarządzaniu infrastrukturą.

Pytanie 3

Podstawowym krokiem w procesie tworzenia pierwotnej mapy tradycyjną metodą jest umieszczenie na arkuszu ramki sekcyjnej oraz siatki kwadratów. Jakim narzędziem nie można przenieść siatki kwadratów na zdefiniowany arkusz?

A. Podziałki transwersalnej i kroczka

B. Koordynatografu

C. Kwadratnicy z nakłuwaczem

D. Nanosnika biegunowego

Koordynatograf, kwadratnica z nakłuwaczem oraz podziałka transwersalna i kroczek to narzędzia, które w różny sposób mogą być wykorzystane do nanoszenia siatki kwadratów na arkusz mapy. Koordynatograf to kluczowy instrument w kartografii, który pozwala na precyzyjne przenoszenie współrzędnych i naznaczanie punktów w siatce, co jest niezbędne przy tworzeniu dokładnych map. Jego konstrukcja umożliwia łatwe i szybkie ustawienie punktów w odpowiednich miejscach. Kwadratnica z nakłuwaczem to narzędzie, które umożliwia tworzenie siatki poprzez nakłuwanie otworów w odpowiednich odstępach, co jest przydatne, gdy chcemy uzyskać wysoce precyzyjne podziały. Z kolei podziałka transwersalna i kroczek służą do pomiarów i nanoszenia podziałów, co również wspiera proces tworzenia siatki. Warto zauważyć, że każdy z tych instrumentów ma swoje specyficzne zastosowanie i w odpowiednich warunkach może znacznie ułatwić pracę. Błędy w wyborze narzędzi do nanoszenia siatki mogą prowadzić do nieprecyzyjnych odwzorowań i w efekcie do poważnych pomyłek w późniejszych analizach geodezyjnych czy kartograficznych.

Pytanie 4

Na mapie zasadniczej sieci oznaczane są kolorem brązowym?

A. ciepłownicze

B. gazowe

C. kanalizacyjne

D. elektroenergetyczne

Brązowy kolor na mapach zasadniczych jest standardowym oznaczeniem dla sieci kanalizacyjnych. Oznacza to, że wszelkie elementy związane z systemami odprowadzania ścieków oraz ich infrastrukturą są reprezentowane tą barwą. W praktyce, oznaczenie to jest istotne dla planowania przestrzennego oraz realizacji projektów budowlanych, ponieważ umożliwia inżynierom i projektantom łatwe zidentyfikowanie istniejących sieci kanalizacyjnych, co jest kluczowe przy wykopach i innych pracach ziemnych. Ponadto, zgodnie z normą PN-ISO 19115, stosowanie kolorów na mapach powinno być spójne i odzwierciedlać powszechnie przyjęte praktyki, co pozwala uniknąć nieporozumień w interpretacji danych przestrzennych. Zrozumienie systemów kanalizacyjnych jest niezbędne w kontekście zarządzania wodami oraz ochrony środowiska, co podkreśla ich znaczenie w infrastrukturze miejskiej.

Pytanie 5

Zbiór danych o skrócie BDOT500, który służy do tworzenia mapy zasadniczej, oznacza bazę danych

A. obiektów topograficznych

B. ewidencji gruntów i budynków

C. szczegółowych osnów geodezyjnych

D. geodezyjnej ewidencji sieci uzbrojenia terenu

BDOT500, czyli Baza Danych Obiektów Topograficznych 500, jest kluczowym zbiorem danych, który gromadzi informacje o obiektach topograficznych na terenie Polski. Zawiera ona m.in. dane dotyczące rzek, jezior, gór, budynków i innych istotnych elementów krajobrazu. Użycie BDOT500 jest niezbędne w wielu dziedzinach, takich jak planowanie przestrzenne, ochrona środowiska, a także w geodezji i kartografii. Przykładowo, podczas tworzenia map topograficznych, BDOT500 dostarcza rzetelnych i aktualnych informacji, co jest zgodne z normami określonymi w Polskiej Normie PN-EN ISO 19115, dotyczącej metadanych geograficznych. Dzięki temu użytkownicy mogą podejmować decyzje na podstawie wiarygodnych danych. Przy pracy z systemami GIS, wiedza o strukturze i zawartości BDOT500 umożliwia efektywne włączanie tych danych do różnych analiz przestrzennych, co przyczynia się do lepszego zarządzania zasobami oraz ochrony środowiska.

Pytanie 6

Przedstawione okno dialogowe z programu do obliczeń geodezyjnych, wskazuje na obliczenia współrzędnych i wysokości punktów pomierzonych metodą

A. niwelacji trygonometrycznej.

B. tachimetrii elektronicznej.

C. niwelacji punktów rozproszonych.

D. tachimetrii zwykłej.

Poprawna odpowiedź odnosi się do metody niwelacji punktów rozproszonych, która jest kluczowym procesem w geodezji, polegającym na pomiarze wysokości różnych punktów w terenie w odniesieniu do ustalonego punktu odniesienia. W przedstawionym oknie dialogowym widoczny jest wybór instrumentu "Niwelator", co jednoznacznie wskazuje na zastosowanie tej metody. Tabele wyników pokazują wartości wysokości (H) dla poszczególnych punktów, co jest typowe dla niwelacji. Metoda ta znajduje zastosowanie przy tworzeniu map wysokościowych oraz w inżynierii lądowej, gdzie precyzyjne określenie wysokości jest niezbędne do realizacji projektów budowlanych. Niwelacja punktów rozproszonych umożliwia również integrację danych z innych pomiarów geodezyjnych, co pozwala na uzyskanie kompleksowego obrazu terenu. Zgodnie z najlepszymi praktykami geodezyjnymi, stosowanie nowoczesnych instrumentów oraz oprogramowania do obliczeń zwiększa dokładność wyników i efektywność pracy w terenie.

Pytanie 7

Długość odcinka na mapie w skali 1:2 000 wynosi 3 cm. Jaka jest rzeczywista długość tego odcinka w terenie?

A. 0,6 m

B. 600 m

C. 60 m

D. 6 m

Odpowiedź 60 m to dobry strzał! Tutaj skala 1:2000 mówi, że 1 cm na mapie to 2000 cm w rzeczywistości. Jak chcesz obliczyć rzeczywistą długość odcinka, to bierzemy długość na mapie, czyli 3 cm, i mnożymy przez tę wartość skali. Czyli 3 cm razy 2000 cm daje nam 6000 cm. Potem przeliczamy na metry, dzieląc przez 100, co daje 60 m. Takie obliczenia są całkiem standardowe w kartografii i geodezji, co jest ważne, bo precyzyjne pomiary mogą mieć duże znaczenie przy różnych projektach, jak budowy czy tworzenie map turystycznych. Zresztą, bez dokładnych danych ciężko podjąć dobre decyzje.

Pytanie 8

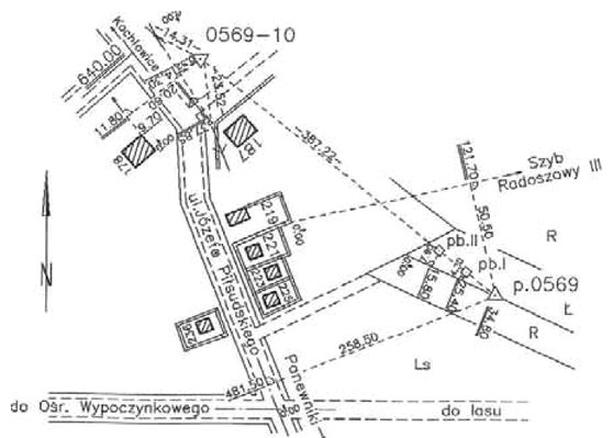

Na przedstawionym opisie topograficznym punkt poziomej osnowy geodezyjnej o numerze 0569-10 jest punktem

A. kierunkowym.

B. głównym.

C. przeniesienia.

D. bliskim.

Wybór odpowiedzi przeniesienia, głównym lub bliskim wskazuje na nieporozumienie w zakresie klasyfikacji punktów w geodezji. Punkty przeniesienia są zwykle stosowane do przenoszenia danych z jednego układu odniesienia do drugiego, co nie ma zastosowania w kontekście punktu 0569-10, który pełni rolę punktu kierunkowego. Odpowiedź głównym sugeruje, że punkt ten miałby kluczowe znaczenie dla całej osnowy geodezyjnej, jednak w rzeczywistości punkty główne są zdefiniowane jako te, które wyznaczają położenie i orientację na mapie, a nie wykorzystują się jedynie do pomiarów kierunkowych. Z kolei określenie punktu jako bliskiego, odnosząc się do jego lokalizacji, jest zbyt ogólne i nieprecyzyjne. W geodezji, ważne jest aby zrozumieć, że każdy z punktów osnowy ma ściśle określoną funkcję oraz zastosowanie. Prawidłowe zrozumienie ról punktów w geodezyjnej sieci pomiarowej jest kluczowe dla przeprowadzania skutecznych i dokładnych pomiarów, co podkreśla znaczenie znajomości terminologii oraz praktyk stosowanych w tej dziedzinie.

Pytanie 9

Jakie kryterium musi zostać zrealizowane dla poprawek po wyrównaniu zmierzonych wartości o różnej dokładności, przy założeniu, że v to poprawka, a p to waga zmierzonej wartości?

A. [pv] = min

B. [pvv] = max

C. [pvv] = min

D. [pv] = max

Odpowiedź [pvv] = min. jest prawidłowa, ponieważ przy wyrównywaniu pomierzonych wielkości, które różnią się dokładnością, kluczowym celem jest minimalizacja błędów pomiarowych. Poprawki, oznaczane jako v, powinny być takie, aby całkowita suma ważonych błędów była jak najmniejsza. W praktyce oznacza to, że dla pomiarów o różnych wagach (p), suma ważonych poprawek powinna dążyć do minimum, co pozwala na uzyskanie najbardziej wiarygodnych i precyzyjnych wyników. Na przykład, w laboratoryjnych pomiarach chemicznych, gdzie dokładność pomiarów jest kluczowa, stosuje się metody statystyczne, takie jak metoda najmniejszych kwadratów. Standardy ISO 5725-1 podkreślają znaczenie tego podejścia w ocenie dokładności pomiarów. W sytuacjach, gdy pomiary są obarczone różnymi stopniami niepewności, stosowanie takich poprawek pozwala na lepsze uśrednienie wyników, co jest szczególnie korzystne w badaniach naukowych oraz w procesach przemysłowych, gdzie precyzja ma kluczowe znaczenie dla uzyskania wysokiej jakości produktów.

Pytanie 10

Na fragmencie mapy zasadniczej kolorem fioletowym oznaczono przewód

A. ciepłowniczy.

B. elektroenergetyczny.

C. telekomunikacyjny.

D. gazowy.

Poprawna odpowiedź to ciepłowniczy, ponieważ zgodnie z polskimi normami dotyczącymi kartografii i geodezji, kolor fioletowy na mapach zasadniczych jest używany do oznaczania przewodów ciepłowniczych. Ta konwencja jest istotna dla inżynierów, geodetów i planistów przestrzennych, którzy muszą zrozumieć układ sieci infrastrukturalnej w danym obszarze. Oznaczenia na mapach są kluczowe przy prowadzeniu prac budowlanych, gdyż niewłaściwe zrozumienie lokalizacji przewodów może prowadzić do poważnych awarii, takich jak uszkodzenia infrastruktury czy przerwy w dostawach ciepła. Przykładowo, w trakcie projektowania nowych budynków czy instalacji, konieczne jest uwzględnienie istniejącej infrastruktury ciepłowniczej, co zapewnia zarówno bezpieczeństwo, jak i efektywność energetyczną. Ponadto, znajomość standardowych oznaczeń zwiększa efektywność komunikacji między różnymi specjalistami w branży budowlanej i geodezyjnej, co jest niezbędne dla prawidłowego przebiegu projektów budowlanych.

Pytanie 11

Która z wielkości jest obciążona błędem indeksu w trakcie pomiaru?

A. Kierunek poziomy

B. Odległość skośna

C. Odczyt na łacie

D. Kierunek pionowy

Kierunek pionowy może być trudny, bo trzeba uważać na różne rzeczy, jak na przykład grawitacja. Jak mierzysz, to ważne jest, żeby instrument był dobrze ustawiony, bo inaczej wychodzą błędy. Myślę, że w geodezji, szczególnie przy mierzeniu wysokości budynków czy terenów, każdy mały błąd w kierunku pionowym potrafi narobić dużych problemów. Dlatego geodeci powinni regularnie kalibrować swoje sprzęty i sprawdzać, czy są właściwie ustawione. Na przykład, korzystając z teodolitów czy niwelatorów, powinni brać pod uwagę warunki atmosferyczne, bo one potrafią wpłynąć na wyniki. Kluczowe jest zrozumienie tych rzeczy, bo to pozwala uzyskać dokładne pomiary, a to jest bardzo ważne w naszej działce.

Pytanie 12

Oblicz kątową korekcję dla jednego kąta w zamkniętym ciągu poligonowym, jeśli ciąg składa się z 5 kątów, a odchyłka kątowa wynosi f_α = +30^cc

A. Vkt = -6cc

B. Vkt = -5cc

C. Vkt = +6cc

D. Vkt = +5cc

Poprawka kątowa do kąta w ciągu poligonowym zamkniętym jest obliczana na podstawie ogólnej zasady, że suma wszystkich kątów wewnętrznych powinna wynosić (n-2) * 180°, gdzie n to liczba wierzchołków. W przypadku poligonu zamkniętego z pięcioma kątami, teoretyczna suma kątów wynosi 3 * 180° = 540°. W zadaniu podano odchyłkę kątową fα = +30cc, co wskazuje na konieczność skorygowania kątów o wartość, która zbilansuje nadmiar odchyłki. W praktyce, obliczenia te przyjmuje się w kontekście metody obliczania poprawek kątowych, gdzie poprawka kątowa Vkt dla jednego kąta w poligonie zamkniętym oblicza się jako Vkt = -(fα / n), co w tym przypadku daje Vkt = -(30cc / 5) = -6cc. Tego rodzaju obliczenia są kluczowe w geodezji i inżynierii, gdzie precyzyjne pomiary kątów mają istotne znaczenie dla dokładności projektów budowlanych oraz w nawigacji. Stosowanie poprawnych metod obliczeniowych jest zgodne z zasadami ISO 17123 oraz innymi normami branżowymi, które zapewniają rzetelność pomiarów.

Pytanie 13

Jeśli azymut A_1-2 wynosi 327°12’35’’, to jaki jest azymut odwrotny A_2-1?

A. 507°12’35’’

B. 127°12’35’’

C. 147°12’35’’

D. 527°12’35’’

Widać, że przy obliczaniu azymutu odwrotnego pojawił się pewien bałagan. Niektórzy mogą nie zauważyć, że jak A1-2 to 327°12’35’’, to dodanie 180° do tego nie kończy sprawy, zwłaszcza jak wynik wychodzi 507°12’35’’. Takie wartości nie mogą być przyjmowane ot tak, bo azymut powinien być w granicach 0°-360°. Kiedy przekroczymy tę granicę, trzeba odjąć 360°, by wszystko się zgadzało. No i jeśli poszło 127°12’35’’, to tu z kolei wkradł się błąd w dodawaniu, ale pewnie też nie do końca dobrze zrozumiano zasady. Pamiętaj, że azymuty zawsze bierzemy od północy i trzymamy się tych konwencji. Typowe błędy to brak korekty wartości azymutów i nielogiczne przekształcenia. W praktyce nawigacyjnej dla precyzyjnych wyników musisz znać zasady obliczeń azymutów i ich odwrotności.

Pytanie 14

Ile wynosi wartość azymutu A_2-3 obliczona na podstawie danych zawartych na szkicu?

A. A2-3 = 350,6250g

B. A2-3 = 11,1330g

C. A2-3 = 49,3750g

D. A2-3 = 150,6250g

Analiza błędnych odpowiedzi ujawnia typowe pułapki myślowe związane z obliczaniem azymutów. Wiele osób może pomylić proces dodawania i odejmowania wartości azymutów, co prowadzi do niewłaściwych wyników. Na przykład, przyjmowanie wartości azymutu A1-2 jako punktu wyjścia bez uwzględnienia zmiany kąta 2-1-3 często prowadzi do błędnych obliczeń. W przypadku odpowiedzi, które wskazują na 350,6250g, 49,3750g oraz 11,1330g, można zauważyć, że w każdym z tych przypadków zabrakło kluczowego kroku, jakim jest odpowiednia korekta wartości. Zastosowanie niewłaściwych procedur, takich jak nieuwzględnianie standardowych wartości odejmowania, może prowadzić do poważnych błędów w praktyce geodezyjnej. W geodezji istotne jest, by każda procedura była dokładnie przestrzegana, ponieważ nawet niewielki błąd w obliczeniach może skutkować nieprecyzyjnym pomiarem terenu. Kluczowe jest zrozumienie, że każdy azymut jest wynikiem specyficznych obliczeń, które muszą być dokładnie zaplanowane i wykonane, aby uniknąć błędów w późniejszych etapach pracy geodezyjnej.

Pytanie 15

Którym z przedstawionych instrumentów geodezyjnych nie jest możliwe wykonanie pomiaru metodą niwelacji trygonometrycznej?

A. B.

B. D.

C. C.

D. A.

Instrument geodezyjny oznaczony jako B, czyli niwelator laserowy, rzeczywiście nie jest przeznaczony do wykonania pomiarów metodą niwelacji trygonometrycznej. Niwelacja trygonometryczna polega na pomiarze kątów pionowych oraz odległości, co jest kluczowe do precyzyjnego określenia różnic wysokości między punktami. Niwelatory laserowe, w przeciwieństwie do tachimetrów, są zaprojektowane do pomiarów poziomych i wytwarzania linii laserowych, które mogą być używane do wskazywania poziomu, lecz nie pozwalają na dokładne odczyty kątów. W praktyce, niwelatory laserowe są często stosowane w budownictwie do wyrównywania poziomów, ale nie mają zastosowania w bardziej złożonych pomiarach geodezyjnych, takich jak pomiar różnic wysokości w terenie o złożonej topografii. W kontekście standardów branżowych, warto zauważyć, że do pomiarów niwelacyjnych w geodezji stosuje się tachimetry, które spełniają odpowiednie normy jakości i precyzji, umożliwiające wykonywanie skomplikowanych prac geodezyjnych.

Pytanie 16

Kąt zmierzony w terenie o wartości 40°00'00'' po przeliczeniu na miarę stopniową wynosi

A. 44°00'00''

B. 40°00'00''

C. 30°00'00''

D. 36°00'00''

Odpowiedź 36°00'00'' jest poprawna, ponieważ kąt 40°00'00'' wyrażony w miarze stopniowej jest równy 36°00'00'' w miarze kątów używanej w geodezji. W geodezji i nawigacji kąt o wartości 40°00'00'' można zamienić na radiany, co można obliczyć za pomocą wzoru: kąt w radianach = kąt w stopniach * (π/180). Jednak w kontekście granic, w których wartości są przyjmowane w stopniach, kluczowe jest zrozumienie, że miara stopniowa odnosi się do systemu dziesiętnego, w którym każdy stopień dzieli się na 60 minut, a każda minuta na 60 sekund. Praktycznym przykładem zastosowania może być pomiar kątów w terenie, gdzie zastosowanie odpowiedniej konwersji kątów jest kluczowe dla dokładności i precyzji w pomiarach geodezyjnych. Używanie właściwych jednostek jest niezbędne dla zgodności z międzynarodowymi standardami, takimi jak ISO 19111 dotyczące systemów odniesienia."

Pytanie 17

Zastosowanie metody niwelacji służy do pomiaru oraz zagęszczenia osnowy wysokościowej?

A. barometrycznej

B. powierzchniowej

C. reperów

D. profilów

Odpowiedź "reperów" jest prawidłowa, ponieważ pomiar i zagęszczenie osnowy wysokościowej przy użyciu metody niwelacji opiera się na wykorzystaniu reperów, które są stałymi punktami odniesienia. Repery to trwałe punkty, na których można precyzyjnie mierzyć wysokości. W procesie niwelacji, sprzęt pomiarowy, jak np. niwelator optyczny, jest ustawiany na statywie w punkcie pomiarowym, a następnie odczyty wysokości są wykonywane w stosunku do reperów. Przykładem zastosowania tej metody są prace geodezyjne, gdzie precyzyjne określenie wysokości terenowych jest kluczowe, na przykład w budownictwie lub inżynierii lądowej. Kiedy ustalamy osnowę wysokościową, stosowanie reperów jako punktów odniesienia zapewnia wysoką dokładność pomiarów. Zgodnie z normami geodezyjnymi, np. PN-EN ISO 17123, metody niwelacji powinny być realizowane zgodnie z ustalonymi procedurami, aby zapewnić wiarygodność wyników.

Pytanie 18

W której bazie danych państwowego zasobu geodezyjnego i kartograficznego można znaleźć informacje o podziemnych przewodach elektroenergetycznych?

A. BDSOG

B. EGiB

C. BDOT500

D. GESUT

BDOT500 to baza, która zajmuje się ewidencją gruntów i budynków, ale niestety nie ma tam szczegółowych danych o podziemnych instalacjach, takich jak przewody elektryczne. Potem mamy BDSOG, która dotyczy sieci uzbrojenia terenu, ale raczej skupia się na wodociągach i kanalizacji, więc też nie to. EGiB, czyli Ewidencja Gruntów i Budynków, znowu nie nadaje się do szukania info o podziemnych sieciach, bo dotyczy głównie nieruchomości. Czasem można się pogubić w tych bazach, bo każda ma swoje konkretne cele i zastosowania. Wydaje mi się, że warto zrozumieć różnice między nimi, żeby łatwiej zbierać potrzebne info w inwestycjach budowlanych. Przed wyborem bazy, dobrze jest rzucić okiem na jej zawartość i cel, żeby nie wpaść w jakąś pułapkę i uniknąć kłopotów później.

Pytanie 19

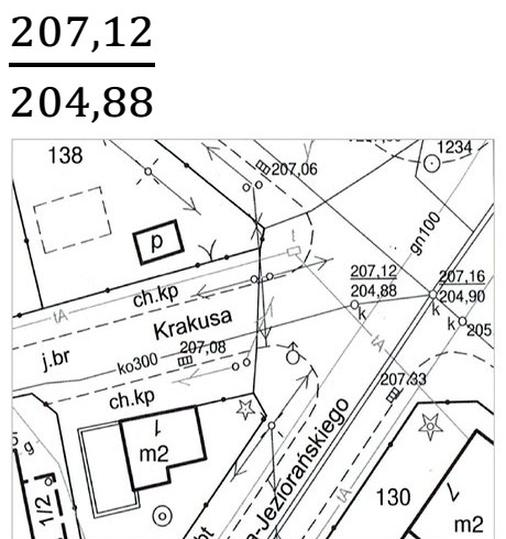

Na podstawie przedstawionego fragmentu mapy zasadniczej określ, co oznaczają wartości wpisane do licznika i mianownika ułamka znajdującego się przy znaku studzienki kanalizacyjnej.

A. 207,12 - rzędna terenu, 204,88 - rzędna dna studzienki.

B. 207,12 - rzędna terenu, 204,88 - rzędna włazu studzienki.

C. 207,12 - rzędna dna studzienki, 204,88 - rzędna włazu studzienki.

D. 207,12 - rzędna włazu studzienki, 204,88 - rzędna dna studzienki.

Twoja odpowiedź jest prawidłowa, ponieważ wartości 207,12 i 204,88 rzeczywiście reprezentują rzędne włazu i dna studzienki kanalizacyjnej. Rzędna włazu studzienki, podana jako 207,12, odnosi się do poziomu, na którym umieszczony jest właz, co jest kluczowe dla zapewnienia odpowiedniego dostępu do systemu kanalizacyjnego. Natomiast rzędna dna studzienki, wynosząca 204,88, wskazuje na wysokość dna studzienki w stosunku do poziomu morza. Zrozumienie tych wartości jest istotne w geodezji oraz w inżynierii budowlanej, gdyż pozwala na prawidłowe projektowanie i utrzymanie infrastruktury. W praktyce, błędne określenie rzędnych może prowadzić do problemów z odprowadzaniem wody, co jest szczególnie istotne w obszarach narażonych na zalania. Standardy branżowe, takie jak normy PN-EN 1991-1-4, wskazują na znaczenie precyzyjnych pomiarów oraz ich interpretacji w kontekście budowania i utrzymywania infrastruktury wodno-kanalizacyjnej.

Pytanie 20

Na rysunkach przedstawiono odczyty z łaty wykonane podczas badania pionowości czterech kominów.
Na którym rysunku przedstawiono komin, dla którego wartość liniowa wychylenia osi od pionu na czwartym poziomie obserwacyjnym jest największa?

A. Na rysunku 1.

B. Na rysunku 4.

C. Na rysunku 2.

D. Na rysunku 3.

Na rysunku 4 widzimy, że wychylenie osi od pionu na czwartym poziomie jest równe 22, co czyni tę odpowiedź poprawną. To jest ważne, bo takie odczyty pomagają w analizie stabilności kominów. W praktyce jak się ma do czynienia z kominami, to ich wychylenie od pionu może sygnalizować ewentualne problemy z bezpieczeństwem, np. może dojść do pęknięć czy osuwania się budowli. Te wartości są także istotne, bo przepisy budowlane wymagają, żeby konstrukcje były pionowe zgodnie z normami. Warto regularnie sprawdzać stan techniczny kominów, żeby były sprawne i bezpieczne przez dłuższy czas. Odczyty należy porównywać z normami branżowymi, a to pomoże wykryć problemy na wczesnym etapie i podjąć potrzebne działania, zanim pojawią się poważniejsze awarie. Wiedza o wychyleniach oraz umiejętność ich interpretacji to kluczowe umiejętności dla inżynierów budowlanych oraz tych, którzy zajmują się nadzorem budowlanym.

Pytanie 21

Na podstawie danych zamieszczonych w tabeli, oblicz wartość współczynnika kierunkowego cos A linii pomiarowej A-B, który jest stosowany do obliczenia współrzędnych punktu pomierzonego metodą ortogonalną.

ΔX_A-B = 216,11 m	ΔY_A-B = 432,73 m	d_A-B = 483,69 m
sin A_A-B = ΔY_A-B / d_A-B cos A_A-B = ΔX_A-B / d_A-B

A. cos AA-B = 0,4994

B. cos AA-B = 2,2382

C. cos AA-B = 2,0024

D. cos AA-B = 0,4468

Wartość współczynnika kierunkowego cos A linii pomiarowej A-B, którą obliczyłeś jako 0,4468, jest rzeczywiście prawidłowa. Współczynnik ten uzyskuje się poprzez podzielenie różnicy współrzędnych X punktów A i B (ΔXA-B) przez odległość między tymi punktami (dA-B). Przykładowo, jeśli różnica współrzędnych wynosi 2 metry, a odległość wynosi około 4,48 metra, po wykonaniu obliczeń otrzymujemy cos AA-B = 0,4468. Ta wartość jest istotna w praktyce geodezyjnej, ponieważ pozwala na precyzyjne określenie lokalizacji punktów pomiarowych oraz ich relacji w przestrzeni. Używanie współczynnika kierunkowego w obliczeniach umożliwia nie tylko orientację w terenie, ale również dokładne przeliczenia współrzędnych, co jest kluczowe w procesach takich jak mapowanie czy projektowanie infrastruktury. W geodezji stosuje się różne metody pomiarowe, a znajomość wartości współczynników kierunkowych jest fundamentem dla zapewnienia wysokiej jakości pomiarów oraz zgodności z obowiązującymi standardami branżowymi.

Pytanie 22

Która z metod niwelacji opiera się na określaniu różnic w wysokości pomiędzy punktami terenu za pomocą zmierzonych kątów pionowych oraz odległości poziomych między tymi punktami?

A. Trygonometryczna

B. Geometryczna

C. Reperów

D. Punktów rozproszonych

Metoda niwelacji trygonometrycznej opiera się na wyznaczaniu różnic wysokości pomiędzy punktami terenowymi przy użyciu pomiarów kątów pionowych oraz odległości poziomych. Ta technika jest szczególnie przydatna w sytuacjach, gdzie bezpośredni dostęp do punktów jest utrudniony lub niemożliwy. W praktyce, inżynierowie często wykorzystują niwelację trygonometryczną do tworzenia bardziej skomplikowanych projektów budowlanych, takich jak mosty czy drogi, gdzie precyzyjne określenie różnic wysokości jest kluczowe. Zastosowanie tej metody pozwala na obliczenia przy użyciu wzorów trygonometrycznych, co zwiększa efektywność pomiarów. Standardy branżowe, takie jak normy ISO dotyczące geodezji, wskazują na niwelację trygonometryczną jako jedną z zalecanych metod w skomplikowanych projektach geodezyjnych, co świadczy o jej uznawanej wartości i praktyczności w dziedzinie inżynierii i geodezji.

Pytanie 23

Danymi źródłowymi numerycznymi wykorzystywanymi do generowania mapy numerycznej nie są

A. zdjęcia fotogrametryczne

B. zdigitalizowane mapy

C. bezpośrednie pomiary geodezyjne

D. wywiady branżowe

Wywiady branżowe to nie to samo co dane numeryczne, które są potrzebne do robienia mapy numerycznej. Te mapy potrzebują danych, które da się zmierzyć, zarejestrować albo sfotografować. Na przykład, zdjęcia fotogrametryczne pozwalają zbudować model terenu na podstawie zdjęć robionych z góry. Do tego dochodzą zdigitalizowane mapy, które przenoszą papierowe mapy do komputera. Pomiary geodezyjne dają nam informacje o konkretnych punktach w terenie, co jest mega ważne, żeby wszystko dobrze odwzorować. Wywiady mogą dostarczyć ciekawe konteksty, ale nie dają konkretnej liczby, więc nie nadają się do map numerycznych.

Pytanie 24

Zgodnie z Rozporządzeniem w sprawie bazy danych obiektów topograficznych oraz mapy zasadniczej, przedstawiony znak kartograficzny stosowany jest do oznaczania na mapie zasadniczej punktu geodezyjnej osnowy

A. poziomej szczegółowej.

B. wysokościowej podstawowej.

C. wysokościowej szczegółowej.

D. poziomej podstawowej.

Odpowiedź "poziomej podstawowej" jest poprawna, ponieważ symbol przedstawiony na zdjęciu jest standardowym oznaczeniem punktu geodezyjnej osnowy poziomej podstawowej, używanym na mapach zasadniczych. Osnowa pozioma jest kluczowym elementem w geodezji, ponieważ stanowi fundament dla pomiarów geodezyjnych, które są niezbędne do tworzenia dokładnych map. Punkty te są wykorzystywane do wyrównywania pomiarów oraz jako odniesienia do innych punktów geodezyjnych. W praktyce, punkty osnowy poziomej podstawowej są często wykorzystywane w projektach budowlanych, infrastrukturze oraz w badaniach geodezyjnych. Symbole te są zgodne z normami krajowymi i międzynarodowymi, co zapewnia ich uniwersalność i zrozumiałość w środowisku geodezyjnym. Ponadto, znajomość tych symboli jest niezbędna dla profesjonalistów zajmujących się planowaniem przestrzennym oraz zarządzaniem gruntami.

Pytanie 25

Korzystając z którego z poniższych wzorów można obliczyć teoretyczną sumę kątów lewych w otwartym ciągu poligonowym, dowiązanym dwustronnie?

A. [β] = AP + AK - n × 200g

B. [α] = AK + AP - n × 200g

C. [α] = AK - AP + n × 200g

D. [β] = AP - AK + n × 200g

Poprawna odpowiedź to [α] = AK - AP + n × 200g, ponieważ ten wzór precyzyjnie określa sumę teoretyczną kątów lewych w otwartym ciągu poligonowym dwustronnie dowiązanym. Wzór ten uwzględnia różnicę między kątami zewnętrznymi (AK) a kątami wewnętrznymi (AP), a także liczbę punktów (n) w ciągu, co jest kluczowe w kontekście analizy geometrycznej. W praktyce, ten wzór jest szczególnie przydatny w geodezji i inżynierii lądowej, gdzie precyzyjne wyznaczanie kątów jest niezbędne do tworzenia dokładnych map i projektów budowlanych. Na przykład, przy projektowaniu dróg, inżynierowie muszą obliczyć odpowiednie kąty, aby zapewnić prawidłowy przebieg trasy. Wzór ten wpisuje się w standardy geodezyjne, które definiują metody obliczeń kątów w poligonach, gwarantując ich poprawność i precyzję.

Pytanie 26

Jakie znaczenie ma oznaczenie mz1 1 na mapie zasadniczej?

A. Jednorodzinny dom.

B. Budynek mieszkalny.

C. Dom w zabudowie szeregowej

D. Wieżowiec.

Zapis 'mz1 1' na mapie zasadniczej oznacza wieżowiec i jest zgodny z obowiązującymi standardami klasyfikacji obiektów budowlanych. Wieżowce to budynki, które przekraczają określoną wysokość, co czyni je dominującymi elementami w krajobrazie urbanistycznym. W praktyce, wieżowce są projektowane w sposób umożliwiający maksymalne wykorzystanie przestrzeni, co jest istotne w gęsto zabudowanych obszarach miejskich. Często pełnią funkcje mieszkalne, biurowe lub komercyjne. W kontekście planowania przestrzennego, zrozumienie tej klasyfikacji jest kluczowe dla urbanistów i architektów, ponieważ wpływa na decyzje dotyczące zagospodarowania terenu oraz wytycznych budowlanych. Przykładowo, przy planowaniu nowego osiedla w obrębie miasta, wiedza o tym, jak klasyfikować budynki, pozwala na lepsze dostosowanie infrastruktury do potrzeb mieszkańców oraz na utrzymanie harmonii w krajobrazie miejskim. Obiekty te często wymagają również specjalnych rozwiązań inżynieryjnych, takich jak systemy przeciwpożarowe i windy o dużej wydajności, co może wpływać na koszty budowy i późniejszej eksploatacji.

Pytanie 27

Różnice wysokości oraz poprawki są zapisywane w dzienniku niwelacji z precyzją do

A. 0,01 m

B. 0,0001 m

C. 0,001 m

D. 0,1 m

Różnice wysokości oraz poprawki w niwelacji zapisuje się z dokładnością do 0,001 m, co jest zgodne z normami określającymi precyzję pomiarów geodezyjnych. Taka dokładność jest niezbędna w sytuacjach, gdzie niewielkie zmiany wysokości mogą mieć istotne znaczenie dla wyników pomiarów, jak na przykład w budownictwie, gdzie precyzyjne pomiary są kluczowe dla stabilności konstrukcji. Standardy geodezyjne, takie jak norma PN-EN ISO 17123-1, wskazują na konieczność stosowania przyrządów pomiarowych o dużej dokładności. W praktyce, zapisując różnice wysokości w dzienniku niwelacji, stosuje się tę wartość, aby zapewnić, że wyniki są wystarczająco precyzyjne do celów projektowych i budowlanych. Wysoka dokładność pomiarów wpływa nie tylko na jakość wyników, ale również na zaufanie do nich w kontekście dalszych analiz oraz podejmowania decyzji.

Pytanie 28

Na którym rysunku przedstawiono wykonany bezbłędnie szkic pomiaru szczegółów sytuacyjnych, pomierzonych metodą domiarów prostokątnych?

A. C.

B. D.

C. A.

D. B.

Zrozumienie metod pomiarowych jest kluczowe dla prawidłowego wykonywania szkiców technicznych. W przypadku rysunków A, B i C, występują liczne błędy, które wynikają z niedokładności w zaznaczaniu wymiarów i kątów prostokątnych. Rysunek A zawiera niezgodności wymiarowe, co może prowadzić do poważnych konsekwencji w procesie projektowania. Błąd ten często wynika z braku uwagi lub nieznajomości zasad geometrii, które są fundamentem w precyzyjnych pomiarach. Rysunek B również ilustruje te niezgodności, gdzie kluczowe wymiary są przedstawione w sposób nieczytelny, co wprowadza w błąd. Z kolei rysunek C, pomimo poprawnych wymiarów, nie zaznacza kątów prostokątnych, co jest istotnym elementem w analizie geodezyjnej. Kąty prostokątne są kluczowe w metodzie domiarów prostokątnych, ponieważ determinują zachowanie relacji pomiędzy wymiarami. Niezrozumienie tych podstawowych zasad prowadzi do błędnych wniosków i może skutkować poważnymi problemami w praktyce inżynieryjnej. Warto zwrócić uwagę na standardy i dobre praktyki, które podkreślają znaczenie dokładności i precyzji w każdym etapie pomiaru.

Pytanie 29

Podczas opracowania mapy zasadniczej przy użyciu oprogramowania kartograficznego punkty osnowy geodezyjnej zostaną domyślnie opisane czcionką o rozmiarze

A. 1,0 mm

B. 1,8 mm

C. 2,0 mm

D. 2,5 mm

Odpowiedź 1,8 mm jest prawidłowa, ponieważ w większości nowoczesnych programów kartograficznych, takich jak QGIS czy ArcGIS, domyślny rozmiar czcionki dla opisu punktów osnowy geodezyjnej wynosi właśnie 1,8 mm. Wybór odpowiedniego rozmiaru czcionki jest kluczowy dla czytelności mapy, szczególnie w kontekście dostosowania do wymogów standardów kartograficznych takich jak norma ISO 19117 dotycząca wizualizacji informacji geograficznej. Użycie 1,8 mm zapewnia odpowiednią widoczność opisów, co jest niezbędne w pracy geodetów i kartografów, którzy muszą precyzyjnie przekazywać informacje na mapach. Na przykład, w przypadku tworzenia map zasadniczych, które są wykorzystywane do celów prawnych lub administracyjnych, czytelność i dokładność opisu punktów osnowy geodezyjnej mają kluczowe znaczenie. Warto również zwrócić uwagę, że w różnych typach map, w zależności od skali, wielkość czcionki może być dostosowywana, ale 1,8 mm stanowi powszechną praktykę w wielu sytuacjach kartograficznych.

Pytanie 30

Geodezyjnym znakiem, który znajduje się pod ziemią, nie jest

A. rura kanalizacyjna wypełniona betonem

B. rurka drenażowa

C. cegła odpowiednio wypalona

D. słup wykonany z granitu lub betonu

Podczas analizy geodezyjnych znaków podziemnych, ważne jest zrozumienie ich funkcji oraz klasyfikacji. Cegła dobrze wypalona, rura kanalizacyjna wypełniona cementem oraz rurka drenarska mogą być stosowane jako znaki podziemne, ponieważ ich struktura zapewnia odpowiednią trwałość i stabilność. Cegły, ze względu na swoje właściwości fizyczne, mogą być wykorzystywane do oznaczania punktów w różnych projektach budowlanych, gdzie potrzebne są długotrwałe oznaczenia. Rura kanalizacyjna wypełniona cementem również pełni podobną rolę, ponieważ jej integralność zapewnia, że nie ulegnie ona deformacji w trakcie prac ziemnych. Rurki drenarskie są z kolei używane do odprowadzania wody, co czyni je istotnymi w kontekście zarządzania wodami gruntowymi oraz ochrony strukturalnej budowli. Natomiast błędne przekonanie, że słup z granitu lub betonu jest geodezyjnym znakiem podziemnym, opiera się na nieporozumieniu dotyczących jego funkcji. Słupy te są elementami nośnymi w budownictwie, a ich umiejscowienie i zastosowanie ma charakter budowlany, a nie geodezyjny. Dlatego też ich klasyfikowanie jako znaki podziemne jest mylne, co może prowadzić do poważnych błędów w planowaniu przestrzennym i geodezyjnym. W geodezji istotne jest, aby znaki podziemne były zrozumiane i klasyfikowane prawidłowo, aby zapewnić dokładność i spójność w pomiarach.

Pytanie 31

W miejscowym planie zagospodarowania przestrzennego obszary przeznaczone na sport i rekreację powinny być oznaczane symbolem literowym

A. US

B. U

C. MW

D. ZP

W miejscowych planach zagospodarowania przestrzennego tereny sportu i rekreacji są oznaczane symbolem US, co oznacza "tereny usług sportowych". Jest to zgodne z przyjętymi standardami planowania przestrzennego, które mają na celu zapewnienie odpowiednich przestrzeni dla działalności sportowej i rekreacyjnej w miastach oraz na terenach wiejskich. Oznaczenie to pozwala na jednoznaczne definiowanie obszarów przeznaczonych pod różne formy działalności sportowej, takie jak stadiony, boiska, parki rekreacyjne czy obiekty sportowe. Zastosowanie symbolu US w planach zagospodarowania przestrzennego jest kluczowe dla koordynacji działań urbanistycznych i planistycznych, a także dla zapewnienia harmonijnego rozwoju infrastruktury sportowej. Przykładem praktycznego zastosowania może być projektowanie nowego kompleksu sportowego, gdzie odpowiednie oznaczenie w planie pozwala na łatwiejsze pozyskanie funduszy i wsparcia ze strony lokalnych władz oraz organizacji sportowych. Zrozumienie tego symbolu w kontekście planowania przestrzennego jest zatem istotne dla każdego specjalisty zajmującego się urbanistyką.

Pytanie 32

Współrzędne punktu P, obliczone na podstawie danych zamieszczonych na szkicu z pomiaru ortogonalnego, wynoszą

A. XP = 347,46 m; YP = 269,18 m

B. XP = 319,18 m; YP = 269,18 m

C. XP = 319,18 m; YP = 297,46 m

D. X P = 347,46 m; YP = 250,00 m

Poprawna odpowiedź wskazuje współrzędne punktu P wynoszące XP = 347,46 m oraz YP = 269,18 m, co jest wynikiem dokładnych obliczeń opartych na pomiarach ortogonalnych. W praktyce, aby uzyskać te współrzędne, dodajemy odległości pomiarowe do współrzędnych punktu wyjściowego A. W przypadku kierunku X, dodajemy odległość AP w poziomie, natomiast w kierunku Y dodajemy odległość AP w pionie. Taki sposób obliczeń jest zgodny z metodami geodezyjnymi, gdzie precyzyjne ustalanie lokalizacji punktów ma kluczowe znaczenie dla jakości pomiarów. Znalezienie współrzędnych punktu P jest istotne w kontekście dalszych prac geodezyjnych, takich jak mapowanie, projektowanie czy roboty budowlane. Przykładem zastosowania tej wiedzy jest tworzenie map topograficznych, gdzie precyzyjne współrzędne są fundamentalne dla przedstawienia terenu, a także dla realizacji projektów budowlanych, które wymagają dokładności w lokalizacji obiektów. Zrozumienie tego procesu pozwala na lepsze planowanie i podejmowanie decyzji w projektach inżynieryjnych.

Pytanie 33

Mapa zasadnicza to rodzaj map

A. gospodarczych

B. sozologicznych

C. społecznych

D. fizjologicznych

Wybór map sozologicznych, społecznych czy fizjologicznych to rzeczywiście nie jest najlepszy pomysł. Mapy sozologiczne są bardziej nastawione na ochronę środowiska i zasoby naturalne, a nie na pokazanie cech terenu w ujęciu ekonomicznym. Właściwie, one nie dostarczają informacji o infrastrukturze gospodarczej, więc nie mogą być w zasadzie uznawane za mapę zasadniczą. Mapy społeczne, no, one mówią o demografii i podziale ludności, a więc też są zupełnie gdzie indziej. A co do map fizjologicznych – takie coś w kartografii w ogóle nie istnieje! Fajnie jest znać te pojęcia, ale trzeba je dobrze rozróżniać, bo nie mają one wiele wspólnego z funkcją mapy zasadniczej. Warto po prostu zrozumieć, jakie są różnice między tymi rodzajami map, żeby nie wprowadzać się w błąd.

Pytanie 34

W ciągu poligonowym azymut boku 3-4 równa się 156,5540^g, a kąt "prawy" pomierzony na stanowisku 4 wynosi 105,0020^g. Oblicz azymut boku 4-5.

A. 261,5560g

B. 61,5560g

C. 251,5520g

D. 51,5520g

W przypadku niepoprawnych odpowiedzi, kluczowym błędem jest nieprawidłowe zrozumienie procesu obliczania azymutu. Wiele osób może pomylić dodawanie kąta 'prawego' do azymutu nie stosując się do zasady, że gdy suma przekracza 200g, należy odjąć 200g. Na przykład, odpowiedzi wskazujące na azymut 261,5560g nie uwzględniają tej zasady, co prowadzi do błędnych wyników. Dodatkowo, odpowiedzi takie jak 61,5560g mogą wynikać z błędnego odejmowania zamiast dodawania, co wskazuje na nieznajomość podstawowych zasad geometrii i geodezji. Często spotykanym błędem jest także pomijanie jednostek miary lub ich niewłaściwe interpretowanie, co może prowadzić do poważnych pomyłek w obliczeniach. Aby uniknąć tych pułapek, ważne jest zrozumienie, jak prawidłowo stosować zasady pomiarowe oraz jak interpretować wyniki w kontekście geodezyjnym. Prawidłowe obliczenia azymutów są nie tylko teoretycznymi umiejętnościami, ale mają również ogromne znaczenie praktyczne w każdej dziedzinie inżynierii, w której stosuje się pomiary kątów i kierunków.

Pytanie 35

Zmierzoną odległość 120 m określono z błędem średnim ±3 cm. Jaki jest błąd względny tej pomierzonej odległości?

A. 1/4000

B. 1/2000

C. 1/1000

D. 1/5000

Błąd względny jest miarą niepewności pomiaru, określającą jaką część pomiaru stanowi błąd. W tym przypadku mamy pomiar odległości wynoszący 120 m oraz średni błąd pomiaru wynoszący ±3 cm, co w przeliczeniu na metry daje ±0,03 m. Aby obliczyć błąd względny, należy podzielić błąd pomiaru przez wartość zmierzoną. Zatem: błąd względny = błąd / wartość zmierzona = 0,03 m / 120 m = 0,00025. W przeliczeniu na ułamek, błąd względny wynosi 1/4000. Tego rodzaju obliczenia są niezbędne w inżynierii oraz naukach przyrodniczych, gdzie precyzyjne pomiary mają kluczowe znaczenie, zwłaszcza w kontekście kalibracji urządzeń pomiarowych i zapewnienia jakości w procesach produkcyjnych. Należy pamiętać, że błąd względny pozwala na porównanie dokładności różnych pomiarów i jest szeroko stosowany w badaniach naukowych oraz w przemyśle.

Pytanie 36

Nieosiągnięcie warunku, który mówi o prostopadłości osi obrotu lunety "h" do pionowej osi obrotu instrumentu "v", określane jest jako błąd

A. kolimacji

B. inklinacji

C. libeli pudełkowej

D. libeli rurkowej

Wybór błędnych odpowiedzi wynika z nieporozumienia dotyczącego pojęć związanych z błędami pomiarowymi. Libela pudełkowa oraz libela rurkowa to narzędzia służące do poziomowania, jednak nie są one związane z błędem inklinacji. Libela pudełkowa jest narzędziem wykorzystywanym do sprawdzania poziomości powierzchni, polegającym na umieszczeniu poziomnicy w płaszczyźnie poziomej, podczas gdy libela rurkowa, zawierająca ciecz, służy do oceny poziomu w dłuższych odcinkach. Żadne z tych narzędzi nie odnoszą się do konkretnego błędu pomiarowego dotyczącego prostopadłości osi obrotu lunety do osi obrotu instrumentu. Z kolei kolimacja to termin odnoszący się do ustawienia optyki w taki sposób, aby oś optyczna instrumentu była zgodna z osią mechaniczną. To pojęcie może prowadzić do błędnej interpretacji, gdyż choć kolimacja jest kluczowym elementem precyzyjnych pomiarów, nie obejmuje problemu inklinacji. Użycie niewłaściwych terminów może prowadzić do nieścisłości w analizach oraz wnioskach, dlatego istotne jest, aby stosować precyzyjne definicje i zrozumienie różnych typów błędów pomiarowych.

Pytanie 37

Jakie informacje nie są umieszczane na szkicu polowym podczas pomiaru szczegółów terenowych z zastosowaniem metody ortogonalnej?

A. Szczegóły terenowe sytuacyjne

B. Wysokości punktów terenu

C. Domiary prostokątne

D. Numery obiektów budowlanych

Na szkicu polowym z pomiaru szczegółów terenowych metodą ortogonalną umieszczane są różnorodne istotne informacje, ale niektóre z odpowiedzi mogą sugerować niewłaściwe zrozumienie, co powinno być w ten sposób dokumentowane. Numery budynków są kluczowe, ponieważ pozwalają na identyfikację obiektów w terenie, które są istotne w kontekście urbanistyki oraz zarządzania przestrzennego. Terenowe szczegóły sytuacyjne, takie jak drogi, rzeki czy inne obiekty, również muszą być uwzględnione w celu dostarczenia pełnej informacji na temat zagospodarowania obszaru. Domiary prostokątne, jako metoda pomiaru odległości, są wykorzystywane do precyzyjnego określenia lokalizacji obiektów w terenie, co jest kluczowe dla tworzenia dokładnych map i planów. Wysokości punktów terenu, mimo że są istotne w różnych zastosowaniach geodezyjnych, zwykle są zbierane w odrębny sposób, np. za pomocą niwelacji. Typowe błędy myślowe w tym kontekście mogą wynikać z mylenia różnych metod pomiarowych oraz ich zastosowań. Osoby myślące, że wszystkie istotne dane powinny być zamieszczane na jednym szkicu, mogą nie dostrzegać, że efektywność gromadzenia i przetwarzania danych wymaga ich odpowiedniej segmentacji i organizacji.

Pytanie 38

Który krok nie jest częścią procesu konwersji mapy analogowej na cyfrową?

A. generalizacja

B. wektoryzacja

C. kalibracja

D. skanowanie

Generalizacja to nie etap przerabiania mapy analogowej na cyfrową. Raczej chodzi o późniejsze działania związane z tworzeniem i ulepszaniem map. W sumie, generalizacja to sposób, żeby uprościć i zmniejszyć szczegóły danych przestrzennych, tak żeby były bardziej zrozumiałe dla ludzi. Na przykład, jak robimy mapę turystyczną, to możemy pominąć mało ważne drogi czy jakieś szczegóły terenu, przez co mapa staje się bardziej czytelna. W kontekście danych geoprzestrzennych, generalizacja pomaga dostosować mapy do różnych skal i potrzeb. Ważne według mnie, żeby to robić z zachowaniem niezbędnych informacji, bo inaczej możemy zniekształcić rzeczywisty obraz terenu. Zrozumienie tego etapu jest naprawdę istotne, jeżeli chcemy przygotować mapy, które będą odpowiadały na potrzeby odbiorców.

Pytanie 39

Który z podanych wzorów powinien być wykorzystany do obliczenia teoretycznej sumy kątów lewych w otwartym ciągu poligonowym, dowiązanym z dwóch stron?

A. [β] = AP – AK + n × 200g

B. [α] = AK + AP - n × 200g

C. [α] = AK – AP + n × 200g

D. [β] = AP + AK - n × 200g

Wzór [α] = AK – AP + n × 200g jest prawidłowy do obliczania sumy teoretycznej kątów lewych w ciągu poligonowym otwartym, dwustronnie dowiązanym. Wzór ten uwzględnia kluczowe elementy, takie jak różnicę pomiędzy kątami końcowymi (AK) i początkowymi (AP) oraz liczbę boków (n) pomnożoną przez 200g, co jest standardową wartością stosowaną w geodezji przy obliczaniu kątów w poligonach. Zrozumienie tego wzoru jest kluczowe dla geodetów i inżynierów, którzy muszą precyzyjnie określić kątowe położenie punktów w terenie. Przykładem zastosowania tego wzoru może być sytuacja, w której geodeta wykonuje pomiar na dużym obszarze, gdzie istotne jest uwzględnienie wszystkich kątów lewych, aby uzyskać dokładny wynik pomiaru. Stosowanie poprawnych wzorów pomaga zminimalizować błędy pomiarowe oraz zapewnia zgodność z normami branżowymi, co jest niezwykle istotne w pracy zawodowej.

Pytanie 40

Jeśli długość odcinka na mapie w skali 1:500 wynosi 20 cm, to jaka jest rzeczywista długość tego odcinka w terenie?

A. 1000m

B. 100 m

C. 500 m

D. 50 m

Odpowiedź 100 m jest poprawna, ponieważ w skali 1:500 każdy 1 cm na mapie reprezentuje 500 cm w rzeczywistości, co odpowiada 5 m. Aby obliczyć rzeczywistą długość odcinka, należy pomnożyć długość odcinka na mapie przez wartość skali. W tym przypadku: 20 cm (długość na mapie) x 500 cm (w rzeczywistości na 1 cm) = 10000 cm, co przelicza się na 100 m. Przykład zastosowania tej wiedzy można znaleźć w geodezji i kartografii, gdzie precyzyjne pomiary są niezbędne do tworzenia map i planów. Stosowanie skal w praktyce umożliwia inżynierom, architektom oraz planistom przestrzennym dokładne odwzorowywanie rzeczywistych odległości i powierzchni, co jest kluczowe dla efektywnego projektowania i realizacji inwestycji budowlanych oraz zarządzania przestrzenią. Wiedza ta jest również przydatna w czasie wędrówek czy nawigacji, gdzie umiejętność odczytywania map i przeliczania skal jest niezbędna dla bezpieczeństwa i orientacji w terenie.
