Pytanie 1

Na rysunku przedstawiono elementy połączenia

A. nitowego.

B. kołkowego.

C. sworzniowego.

D. gwintowego.

Odpowiedź dotycząca połączenia sworzniowego jest poprawna, ponieważ na zdjęciu przedstawione są typowe elementy montażowe, które są charakterystyczne dla tej metody łączenia. Połączenie sworzniowe składa się z otworu w jednym z elementów oraz sworznia, który pasuje do tego otworu. Zastosowanie pierścieni segera, które zapobiegają wysunięciu się sworznia, jest standardem w wielu zastosowaniach mechanicznych, co zwiększa trwałość i stabilność połączenia. Sworznie są często wykorzystywane w konstrukcjach maszyn, w których wymagana jest możliwość ruchu obrotowego lub przesuwnego elementów, takich jak zawiasy drzwi czy elementy ruchome w maszynach. Przykładem zastosowania połączeń sworzniowych jest przemysł motoryzacyjny, gdzie stosuje się je w układach zawieszenia do łączenia różnych komponentów. Zrozumienie zasad działania połączeń sworzniowych oraz ich zastosowań w praktyce jest kluczowe dla inżynierów i techników zajmujących się projektowaniem i budową maszyn.

Pytanie 2

W układzie elektropneumatycznym przedstawionym na ilustracji należy zamontować zawór rozdzielający w wersji

Wersja zaworu	W1	W2	W3	W4
Liczba cewek	1	2	1	2
Typ zaworu	4/2	4/3	5/2	5/2
Biegunowość zasilania	dowolna	dowolna	dowolna	dowolna

A. W1.

B. W4.

C. W2.

D. W3.

Zawór W4 to naprawdę dobry wybór w tym układzie elektropneumatycznym, bo pasuje do wymagań dla systemu z dwoma siłownikami pneumatycznymi. To zawór 5/2, więc ma pięć portów i dwie pozycje. Dzięki temu możemy bardzo dokładnie sterować siłownikami 1M1 i 1M2. W praktyce oznacza to, że każdy z siłowników możemy kontrolować niezależnie, co jest kluczowe, gdy potrzebujemy różne cykle robocze. Wybierając W4, możemy też korzystać ze standardowych komponentów w układach pneumatycznych, co potem ułatwia modyfikacje i konserwację. Przy projektowaniu takich układów trzeba zwracać uwagę na normy branżowe, jak ISO 4414, które mówią o bezpieczeństwie i efektywności w systemach pneumatycznych. Użycie odpowiedniego zaworu jest istotne, bo to zapewnia płynność pracy i zmniejsza ryzyko awarii spowodowanej złym doborem komponentów. Kiedy myślimy nad wyborem zaworu, ważne, żeby uwzględnić takie rzeczy jak ciśnienie robocze, przepływ i rodzaj medium, bo to wszystko wpływa na wydajność układu.

Pytanie 3

Na podstawie ilustracji z instrukcji obsługi rotametru wskaż sposób jego montażu.

A. Rotametr należy montować w pozycji poziomej z przepływem czynnika z lewej do prawej.

B. Rotametr należy montować w pozycji pionowej z przepływem czynnika z dołu do góry.

C. Rotametr należy montować w pozycji poziomej z przepływem czynnika z prawej do lewej.

D. Rotametr należy montować w pozycji pionowej z przepływem czynnika z góry do dołu.

Rotametry są urządzeniami pomiarowymi, które w celu uzyskania najbardziej dokładnych wyników muszą być montowane w określony sposób. Zgodnie z ilustracją, rotametr powinien być zainstalowany w pozycji pionowej, z przepływem czynnika z dołu do góry. Taka konfiguracja zapewnia, że siła grawitacji działa na element pomiarowy rotametru, co wpływa na jego prawidłowe działanie oraz stabilność wskazań. W momencie, gdy ciecz lub gaz przepływa od dołu do góry, wirnik rotametru unosi się, a jego położenie wskazuje na wartość przepływu. Kluczowe jest, aby pamiętać o tym, że montaż rotametru w niewłaściwej pozycji, na przykład poziomej, może prowadzić do zafałszowania wyników, co z kolei może wpłynąć na dalsze procesy technologiczne. W kontekście przemysłowym, przestrzeganie tych zasad jest zgodne z normami branżowymi, co zapewnia nie tylko dokładność pomiarów, ale również bezpieczeństwo i efektywność operacyjną.

Pytanie 4

Na którym rysunku przedstawiono zawór szybkiego spustu?

A. C.

B. D.

C. A.

D. B.

Zawór szybkiego spustu, który znajduje się na rysunku oznaczonym literą 'C', jest kluczowym elementem w systemach pneumatycznych, służącym do błyskawicznego opróżniania powietrza z układu. Jego konstrukcja jest zaprojektowana tak, aby umożliwić szybkie i efektywne wydobywanie powietrza, co jest istotne w wielu zastosowaniach przemysłowych, takich jak automatyka, linie montażowe czy urządzenia pneumatyczne. Tego rodzaju zawory stosuje się, aby zminimalizować czas przestoju maszyn, co przekłada się na zwiększenie efektywności produkcji. Warto również zauważyć, że zawory szybkiego spustu są często wykorzystywane w systemach, gdzie wymagana jest szybka regulacja ciśnienia, co jest kluczowe w precyzyjnych procesach technologicznych. Dobrą praktyką jest regularna kontrola i konserwacja tych urządzeń, aby zapewnić ich niezawodność oraz długą żywotność, co jest zgodne z normami ISO 9001 dotyczącymi zarządzania jakością.

Pytanie 5

Który proces technologiczny przedstawiono na rysunku?

A. Dłutowanie.

B. Frezowanie.

C. Struganie.

D. Toczenie.

Struganie to proces technologiczny, który polega na usuwaniu materiału z obrabianego przedmiotu za pomocą narzędzia, które wykonuje ruch posuwisto-zwrotny. W przeciwieństwie do toczenia, gdzie przedmiot obrabiany obraca się, a narzędzie pozostaje statyczne, w struganiu to narzędzie porusza się w prostoliniowym ruchu. Proces ten jest szeroko stosowany w obróbce drewna, metalu oraz tworzyw sztucznych, gdzie uzyskuje się wysoką jakość powierzchni oraz precyzyjne wymiary. W praktyce struganie jest wykorzystywane w produkcji elementów meblowych, form i matryc, a także w precyzyjnych operacjach obróbczych, gdzie wymagana jest dokładność. Zgodnie z normami branżowymi, w procesie strugania kluczowe jest właściwe dobranie narzędzi oraz parametrów obróbczych, co zapewnia efektywność i jakość procesu. Dobre praktyki w struganiu obejmują także regularne kontrolowanie stanu narzędzi oraz optymalizację ściegów w celu minimalizacji zużycia materiałów.

Pytanie 6

Przedstawiony na rysunku blok z biblioteki sterownika PLC ma za zadanie

A. pamiętanie informacji w postaci binarnej.

B. odmierzanie określonego czasu.

C. zmianę częstotliwości sygnału cyfrowego.

D. opóźnienie czasowe sygnału.

Przerzutnik RS, który znajduje się w blokach sterowników PLC, pełni kluczową rolę w przechowywaniu stanu binarnego. Jego podstawowa funkcja polega na zapamiętywaniu informacji w postaci dwóch stanów: 'ustawionym' i 'zresetowanym'. Dzięki temu, przerzutniki są wykorzystywane w różnych aplikacjach automatyzacji przemysłowej, takich jak w systemach alarmowych, gdzie mogą przechowywać stan aktywacji alarmu. W praktyce, przerzutnik RS może być również używany do synchronizacji procesów w układach, gdzie istotne jest zachowanie stanu poprzedniego w przypadku zmiany sygnału wejściowego. Warto również zauważyć, że zgodnie z normami branżowymi, przerzutniki są fundamentalnym elementem w realizacji bardziej złożonych funkcji logicznych oraz w pamięciach programowalnych, co czyni je niezwykle ważnym narzędziem w inżynierii systemów automatyzacji.

Pytanie 7

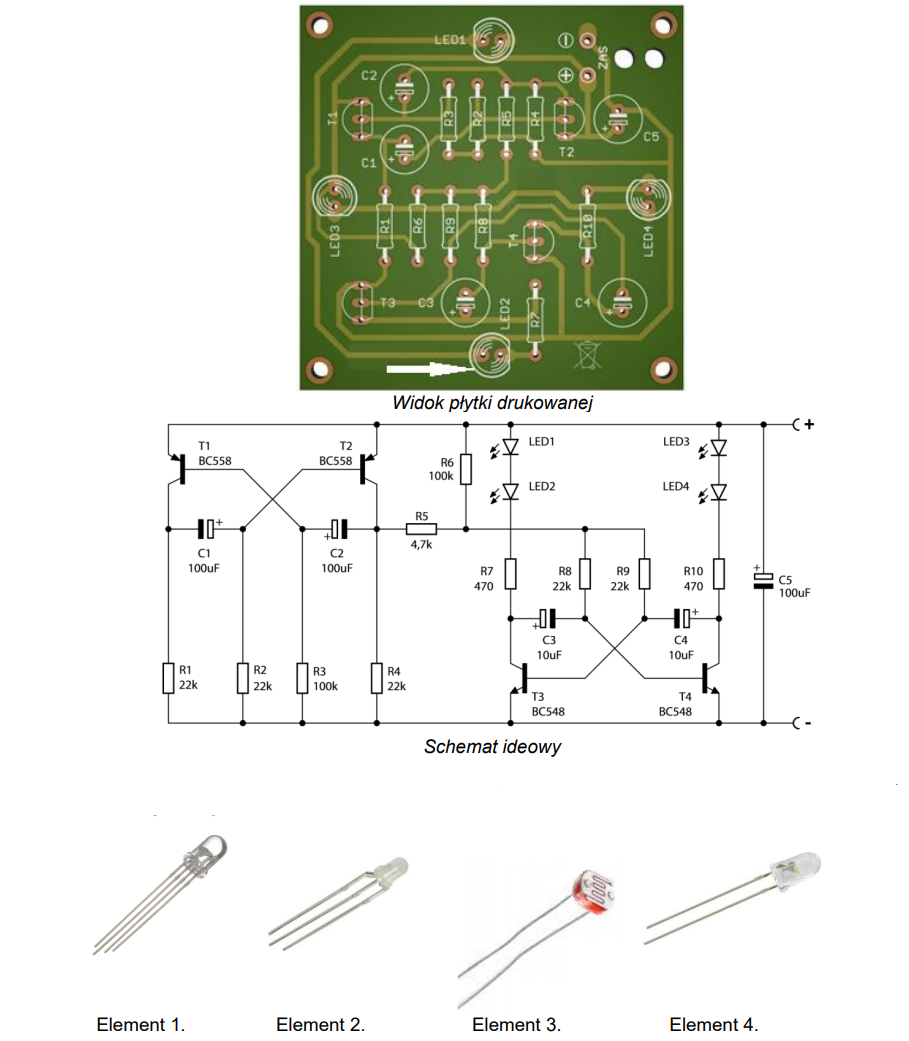

Na podstawie widoku płytki drukowanej i schematu ideowego określ, który z elementów należy wlutować na płytce drukowanej w miejscu wskazanym białą strzałką.

A. Element 3.

B. Element 4.

C. Element 1.

D. Element 2.

Element 4 to właściwy wybór, bo pasuje do diody LED. Zazwyczaj na schematach ma ona swój konkretny symbol. W projektowaniu elektronicznym to dość istotne, żeby wiedzieć, gdzie umiejscowić diody LED na płytkach drukowanych, bo one pokazują, czy urządzenie działa. Na przykład, zapala się, gdy zasilanie jest włączone. Ważne jest, żeby dioda LED była wlutowana zgodnie z oznaczeniami na płytce, żeby nie pomylić polaryzacji. Każda dioda wymaga określonego napięcia i prądu, żeby działała jak należy. Więc dobrze sprawdzić, czy użyto odpowiednich rezystorów, które ograniczają prąd, co jest zgodne z zasadami IPC-2221 dla projektowania PCB. Umiejscowienie Elementu 4 w odpowiednim miejscu na płytce nie tylko zapewnia, że wszystko działa jak należy, ale też dba o bezpieczeństwo całego urządzenia.

Pytanie 8

Pompa hydrauliczna z tłokowymi elementami roboczymi jest przestawiona na rysunku

A. D.

B. A.

C. C.

D. B.

Rysunek oznaczony literą "D" przedstawia pompę hydrauliczną z tłokowymi elementami roboczymi, co można zidentyfikować dzięki charakterystycznym cechom konstrukcyjnym. Tłokowe pompy hydrauliczne działają na zasadzie przetłaczania cieczy za pomocą ruchu tłoków, które poruszają się w cylindrach. Tego rodzaju pompy są powszechnie stosowane w różnych aplikacjach przemysłowych, takich jak systemy hydrauliczne w maszynach budowlanych czy pojazdach ciężarowych, gdzie wymagana jest wysoka moc i efektywność. Ponadto, tłokowe elementy robocze charakteryzują się dużą zdolnością do wytwarzania wysokiego ciśnienia, co czyni je idealnym wyborem dla systemów wymagających precyzyjnego sterowania. Ważnym aspektem jest również ich trwałość oraz możliwość pracy w trudnych warunkach, co jest istotne w kontekście norm branżowych, takich jak ISO 9001, które podkreślają znaczenie niezawodności i efektywności operacyjnej. Zrozumienie działania tłokowych elementów roboczych jest kluczowe dla inżynierów i techników pracujących w obszarze hydrauliki, ponieważ pozwala na odpowiedni dobór komponentów i ich zastosowanie w praktyce.

Pytanie 9

Jakie jest zastosowanie przedstawionego na rysunku elementu?

A. Zamiana prądu przemiennego na prąd stały.

B. Obniżanie napięcia sieciowego.

C. Filtrowanie zakłóceń napięcia sieciowego.

D. Zamiana prądu przemiennego na prąd jednokierunkowy.

Niepoprawne odpowiedzi na to pytanie mogą wynikać z nieporozumienia dotyczącego funkcji mostka prostowniczego i innych elementów elektronicznych. Zamiana prądu przemiennego na prąd jednokierunkowy w kontekście użycia mostka prostowniczego jest często mylona z innymi procesami, takimi jak filtrowanie zakłóceń napięcia, które w rzeczywistości są realizowane przez kondensatory oraz inne komponenty. Filtracja polega na eliminowaniu niepożądanych składowych sygnału, co jest innym zadaniem niż prostowanie. Obniżanie napięcia sieciowego również nie jest funkcją mostka prostowniczego, gdyż do tego celu używa się transformatorów. Transformator zmienia wartości napięcia, ale nie konwertuje typu prądu. Typowe błędy prowadzące do takich niepoprawnych wniosków obejmują mylenie funkcji prostowniczych z innymi funkcjami elektrycznymi, co wskazuje na brak zrozumienia zasad działania podstawowych komponentów w obwodach elektrycznych. Aby w pełni zrozumieć rolę mostka prostowniczego, ważne jest zagłębienie się w temat prądów przemiennych i stałych, a także zrozumienie, w jaki sposób te dwa typy prądu różnią się pod względem zastosowania i przetwarzania w obwodach elektronicznych. Zrozumienie tych różnic jest kluczowe dla poprawnego projektowania i analizy układów elektronicznych.

Pytanie 10

Czy panewka stanowi część składową?

A. łożyska ślizgowego

B. łożyska kulkowego

C. zaworu pneumatycznego

D. sprzęgła sztywnego tulejowego

Panewka jest kluczowym elementem łożysk ślizgowych, które są szeroko stosowane w różnych zastosowaniach inżynieryjnych, takich jak silniki, maszyny przemysłowe czy urządzenia hydrauliczne. Panewka działa jako element osłony, która umożliwia swobodny ruch wału w obrębie obudowy, minimalizując tarcie i zużycie. W przypadku łożysk ślizgowych, panewka może być wykonana z różnych materiałów, takich jak tworzywa sztuczne, metale czy kompozyty, a jej wybór zależy od specyficznych warunków pracy, takich jak obciążenie, prędkość i temperatura. Standardy branżowe, takie jak ISO 11358, dostarczają wytycznych dotyczących projektowania i doboru materiałów dla panewki, co pozwala na osiągnięcie wysokiej wydajności oraz długiej żywotności łożyska. Przykładem zastosowania panewki w łożyskach ślizgowych są silniki spalinowe, gdzie panewka wału korbowego pozwala na przenoszenie dużych sił bez nadmiernego zużycia.

Pytanie 11

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 12

W celu oceny stanu technicznego przycisku S1 wykonano pomiary rezystancji, których wyniki przedstawiono w tabeli. Na ich podstawie można stwierdzić, że przycisk S1 posiada zestyk

Nazwa elementu	Wartość rezystancji zestyków [Ω]
Nazwa elementu	Przed przyciśnięciem	Po przyciśnięciu
Przycisk S1	0,22	∞

A. sprawny NC.

B. niesprawny NO.

C. sprawny NO.

D. niesprawny NC.

Przycisk S1, który oceniłeś jako sprawny NC, działa tak, że w spoczynku obwód jest zamknięty. To się zgadza z tym, jak powinien działać. Jeśli rezystancja wynosi 0,22 Ω przed naciśnięciem, to znaczy, że wszystko jest ok, bo obwód faktycznie jest zamknięty – to jest bardzo ważne dla zestyków NC. Kiedy naciśniesz przycisk, rezystancja skacze do ∞ Ω, co oznacza otwarcie obwodu, i to też jest typowe dla NO. Przyciski NC używa się w różnych sytuacjach, na przykład w automatyce przemysłowej, gdzie potrzebujesz, żeby maszyny się zatrzymywały w razie awarii. Dobrze jest wiedzieć, że w systemach awaryjnego zatrzymywania przyciski te w normalnych warunkach są zamknięte dla bezpieczeństwa, a w nagłych sytuacjach otwierają się, co chroni przed zagrożeniem. Wiedza o tym, jak działają przyciski NC, jest naprawdę istotna, nie tylko dla bezpieczeństwa, ale także w kontekście norm, które obowiązują w branży inżynieryjnej. To wszystko ma ogromne znaczenie w codziennej pracy.

Pytanie 13

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 14

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 15

Które elementy przedstawiono na rysunku?

A. Sondy pomiarowe.

B. Pojemniki na sprężone powietrze.

C. Akumulatory hydrauliczne.

D. Obciążniki do układów hydraulicznych.

Akumulatory hydrauliczne to naprawdę ważne elementy w różnych układach hydraulicznych. Działają jak magazyny energii, przechowując ciecz pod ciśnieniem. Ich główna rola to kompensowanie wahań ciśnienia, co pomaga utrzymać stabilną pracę całego systemu. W praktyce używa się ich często w maszynach budowlanych, takich jak dźwigi czy koparki, gdzie szybkie zarządzanie energią ma kluczowe znaczenie. Poza tym, te akumulatory pomagają tłumić pulsacje, co chroni przed uszkodzeniami i poprawia komfort pracy. Z tego co pamiętam, standardy takie jak ISO 4413 zwracają uwagę na ich znaczenie dla bezpieczeństwa i efektywności systemów hydraulicznych. Akumulatory mogą też pełnić rolę awaryjną, dostarczając energię, gdy ciśnienie nagle spada. To naprawdę istotne dla niezawodności całego układu.

Pytanie 16

Na którym z rysunków przedstawiono symbol graficzny warystora?

A. B.

B. C.

C. D.

D. A.

Symbol graficzny warystora, przedstawiony na rysunku D, jest zgodny z Międzynarodowym Standardem IEC 60617, który definiuje symbole dla elementów elektronicznych. Warystor to element, którego rezystancja zmienia się w zależności od przyłożonego napięcia, co czyni go istotnym komponentem w obwodach ochronnych i stabilizujących. Przykładowo, warystory są powszechnie stosowane w układach ochrony przed przepięciami, gdzie ich zadaniem jest ograniczenie napięcia do poziomu bezpiecznego dla innych komponentów. W obwodach elektronicznych, warystory są wykorzystywane do absorbcji impulsów napięciowych, co z kolei zmniejsza ryzyko uszkodzenia delikatnych układów. Warto również zwrócić uwagę, że warystory są często stosowane w połączeniu z innymi elementami, takimi jak bezpieczniki czy diody, w celu zwiększenia efektywności ochrony. Zrozumienie symboliki graficznej oraz funkcji warystora jest kluczowe dla właściwego projektowania obwodów elektronicznych z zachowaniem zasad bezpieczeństwa i efektywności działania.

Pytanie 17

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 18

Podczas wymiany przewodu wysokociśnieniowego w systemie hydraulicznym, jakie aspekty powinny być brane pod uwagę przy wyborze nowego przewodu?

A. Grubość materiału oraz przepuszczalność

B. Ciśnienie robocze i minimalny promień gięcia

C. Odporność na ściskanie oraz masa

D. Przepustowość i odporność na rozciąganie

Wybór nowego przewodu wysokociśnieniowego w układzie hydraulicznym powinien uwzględniać ciśnienie robocze oraz minimalny promień gięcia. Ciśnienie robocze jest kluczowym parametrem, ponieważ przewody muszą być w stanie utrzymać określone wartości ciśnienia bez ryzyka pęknięcia lub uszkodzenia. Ważne jest, aby przewód był zaprojektowany zgodnie z normami, takimi jak ISO 18752, które definiują różne klasy przewodów w zależności od ich zastosowania. Minimalny promień gięcia odnosi się do zdolności przewodu do elastycznego odkształcania się bez uszkodzenia, co jest istotne w przypadku instalacji w trudno dostępnych miejscach. Przykładem może być zastosowanie odpowiednich przewodów w maszynach budowlanych, gdzie przewody muszą być gięte w małych przestrzeniach, a jednocześnie muszą wytrzymać wysokie ciśnienia pracy. Należy również brać pod uwagę temperaturę pracy oraz kompatybilność chemiczną materiałów, z których wykonany jest przewód, aby zapewnić długotrwałe i bezpieczne działanie systemu hydraulicznego.

Pytanie 19

Którego urządzenia dotyczą podane w tabeli parametry?

Ilość wejść 24 VDC
Ilość wyjść przekaźnikowych
Rozszerzenie we/wy	Maksymalna ilość
	Maksymalna ilość we/wy
Pojemność programu
Czas przetwarzania	Instrukcji podstawowych
	systemowych
Pamięć danych	Wewnętrznych bajtów
	Słów wewnętrznych
	Timery
	Liczniki
Zasilanie	Znamionowe napięcie zasilania

A. Czujnika optycznego.

B. Sterownika PLC.

C. Silnika.

D. Falownika.

Sterownik PLC, czyli Programmable Logic Controller, jest kluczowym elementem w automatyzacji procesów przemysłowych. Parametry takie jak liczba wejść i wyjść, możliwość rozszerzenia tych wejść i wyjść, pojemność programu oraz czas przetwarzania instrukcji są typowe dla tego urządzenia. Sterowniki PLC są programowalne i umożliwiają realizację złożonych algorytmów sterujących, co jest niezbędne w nowoczesnych liniach produkcyjnych. Na przykład, w przemyśle motoryzacyjnym, sterowniki PLC mogą być używane do kontrolowania procesów montażowych, synchronizując pracę robotów i maszyn. Dodatkowo, możliwość monitorowania danych w czasie rzeczywistym oraz implementacji logiki sekwencyjnej dostosowuje je do różnych zastosowań, co potwierdza ich wszechstronność. Warto również podkreślić, że zastosowanie sterowników PLC zgodnie z zasadami automatyzacji, jak IEC 61131-3, zapewnia efektywność i zgodność z międzynarodowymi standardami.

Pytanie 20

Jaki miernik należy zastosować w przedstawionym na rysunku układzie pomiaru metodą pośrednią?

A. watomierz.

B. amperomierz.

C. woltomierz.

D. omomierz.

Woltomierz jest urządzeniem przeznaczonym do pomiaru napięcia elektrycznego i w przedstawionym układzie pomiarowym należy go podłączyć równolegle do elementu Rwz. Takie podłączenie jest zgodne z zasadami pomiarów elektrycznych, ponieważ pozwala na dokładne zmierzenie napięcia bez wpływu na obwód. W praktyce, woltomierze są szeroko stosowane w różnych dziedzinach, w tym w elektrotechnice i elektronice, gdzie wymagane jest monitorowanie napięć w obwodach. Zgodnie z normami, woltomierze powinny mieć wysoką impedancję wejściową, co ogranicza wpływ na mierzony układ. Dobrą praktyką jest stosowanie woltomierzy cyfrowych, które zapewniają lepszą dokładność pomiaru oraz łatwość odczytu. W przypadku pomiaru napięcia w obwodach przemysłowych, warto również zwrócić uwagę na zakres pomiarowy urządzenia, aby dostosować go do wartości napięcia, które będzie mierzone. Dodatkowo, w kontekście bezpieczeństwa, zawsze należy przestrzegać zasad BHP, korzystając z odpowiednich osłon i narzędzi ochronnych.

Pytanie 21

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 22

Technik, podczas naprawy urządzenia mechatronicznego, doznał porażenia prądem elektrycznym, upadł na ziemię i przestał oddychać. Osoba udzielająca pierwszej pomocy powinna zainicjować działania ratunkowe?

A. po poinformowaniu osoby przełożonej

B. po wezwaniu pomocy medycznej

C. natychmiastowo i kontynuować do momentu przybycia ratownika medycznego

D. po upływie kilkunastu sekund, sprawdzając w tym czasie tętno

Odpowiedź, że osoba udzielająca pomocy powinna niezwłocznie podjąć akcję ratunkową i prowadzić ją do przybycia ratownika medycznego, jest poprawna z kilku powodów. W sytuacji, gdy pracownik jest porażony prądem i stracił przytomność, czas jest kluczowy. Niezwłoczna interwencja może uratować życie, a każdy opóźnienie zwiększa ryzyko poważnych konsekwencji zdrowotnych. Zgodnie z wytycznymi Europejskiej Rady Resuscytacji (ERC), pierwsza pomoc powinna być udzielana jak najszybciej, aby zapewnić dostęp do oddechu i krążenia. Należy ocenić sytuację, zabezpieczyć miejsce zdarzenia oraz sprawdzić, czy osoba jest przytomna. Jeśli nie oddycha, konieczne jest rozpoczęcie resuscytacji krążeniowo-oddechowej (RKO), a jednocześnie należy wezwać pomoc medyczną. Przykładowo, w przypadku porażenia prądem elektrycznym, istotne jest również upewnienie się, że źródło prądu zostało odłączone, aby uniknąć dalszego zagrożenia. Działania te są zgodne z najlepszymi praktykami w zakresie pierwszej pomocy i podkreślają znaczenie szybkiej reakcji w sytuacjach zagrożenia życia.

Pytanie 23

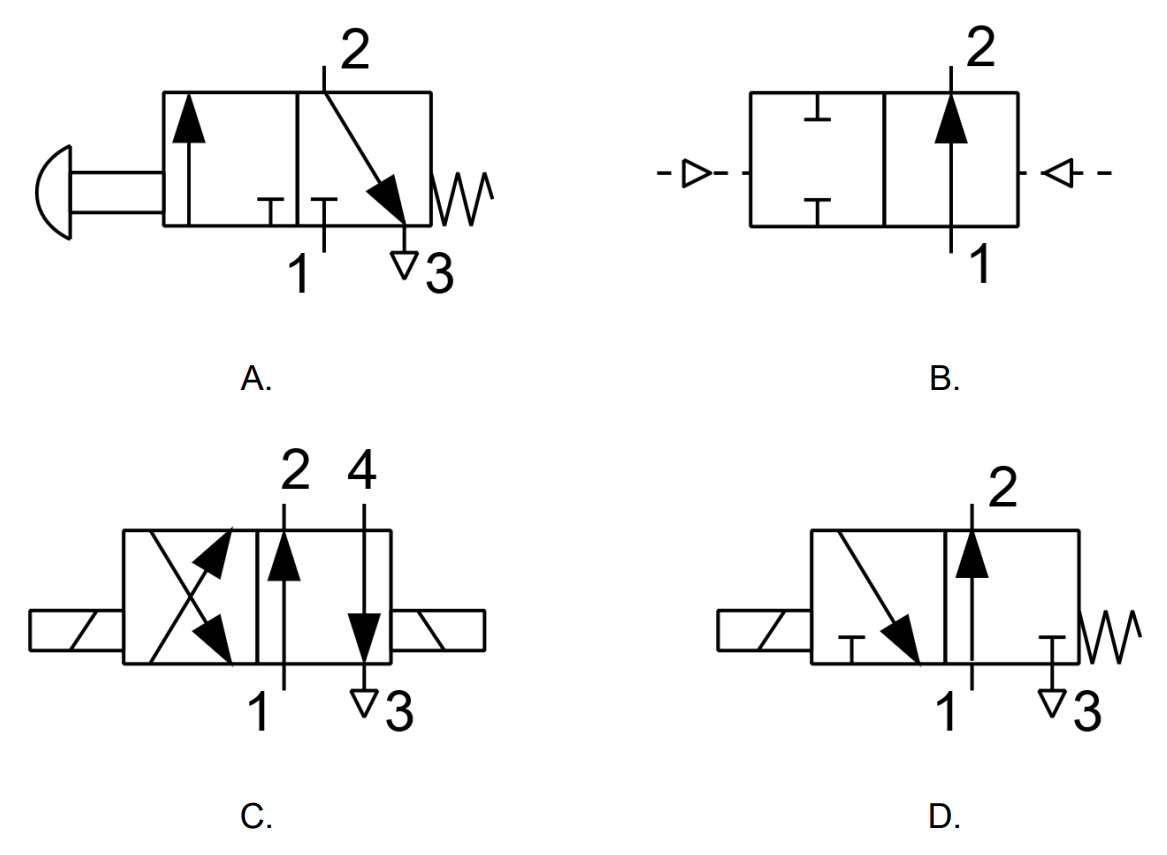

Na którym rysunku przedstawiono symbol zaworu trójdrogowego dwupołożeniowego 3/2 normalnie otwartego.

A. A.

B. D.

C. C.

D. B.

Zawór trójdrogowy dwupołożeniowy 3/2 normalnie otwarty jest kluczowym elementem w automatyce pneumatycznej i hydraulicznej. W odróżnieniu od zaworów normalnie zamkniętych, zawór ten umożliwia przepływ medium w stanie spoczynku, co jest istotne w wielu aplikacjach. Na rysunku D przedstawiono schemat, który jednoznacznie ukazuje, że w pozycji spoczynkowej medium może swobodnie przepływać z portu 1 do portu 2. W praktyce, stosowanie zaworów normalnie otwartych jest powszechne w systemach, gdzie zachowanie funkcjonalności w przypadku braku zasilania jest kluczowe, na przykład w układach awaryjnych. Warto również zauważyć, że dobór odpowiednich zaworów powinien być zgodny z normami EN ISO 4414, które regulują zasady bezpieczeństwa w instalacjach pneumatycznych. Dodatkowo, w kontekście projektowania układów sterowania, zrozumienie działania zaworów trójdrogowych 3/2 NO jest niezbędne dla efektywnego tworzenia schematów elektrycznych oraz pneumatycznych, co zwiększa niezawodność i bezpieczeństwo systemów automatyki.

Pytanie 24

Które z wymienionych narzędzi należy zastosować podczas wymiany układu scalonego na płytce drukowanej, widocznej na zdjęciu?

A. Śrubokręt i szczypce.

B. Pęsetę i zaciskarkę.

C. Ucinaczki i pilnik.

D. Lutownicę i odsysacz.

Lutownica i odsysacz to kluczowe narzędzia w procesie wymiany układu scalonego na płytce drukowanej. Lutownica, jako narzędzie do podgrzewania cyny, pozwala na jej roztopienie, co jest niezbędne do skutecznego odłączenia układu od płytki. Odsysacz jest równie ważny, gdyż umożliwia usunięcie nadmiaru roztopionej cyny, co minimalizuje ryzyko uszkodzenia ścieżek przewodzących na płytce. Użycie tych narzędzi zgodnie z najlepszymi praktykami branżowymi zapewnia nie tylko efektywność, ale także bezpieczeństwo całego procesu. Na przykład, podczas pracy z płytkami PCB, ważne jest, aby unikać przegrzania komponentów, co może prowadzić do ich uszkodzenia lub zmniejszenia wydajności. Dobrze jest również używać odsysacza w celu precyzyjnego usunięcia cyny, co z kolei pozwala na łatwiejsze umiejscowienie nowego układu scalonego. Warto również zwrócić uwagę na to, że lutownica powinna być odpowiednio kalibrowana, a temperatura lutowania dostosowana do specyfiki używanej cyny.

Pytanie 25

Przepisy dotyczące usuwania używanych urządzeń elektronicznych nakładają obowiązek

A. wyrzucić je do pojemnika na śmieci po wcześniejszym stłuczeniu szyjki kineskopu

B. przekazać je firmie zajmującej się odbiorem odpadów po wcześniejszym uzgodnieniu

C. pozostawić je obok kontenera na śmieci

D. wrzucić je do kosza na śmieci

Odpowiedź "przekazać je firmie wywożącej śmieci po uprzednim uzgodnieniu" jest prawidłowa, ponieważ zgodnie z przepisami dotyczącymi gospodarki odpadami, w tym szczególnie dotyczy to urządzeń elektronicznych, istnieją ściśle określone procedury ich utylizacji. Utylizacja tego typu odpadów wymaga, aby były one przekazywane do wyspecjalizowanych firm, które mają odpowiednie zezwolenia i zasoby do ich bezpiecznego przetwarzania. Tego rodzaju przedsiębiorstwa posiadają technologie pozwalające na recykling części elektronicznych oraz odpowiednie metody unieszkodliwiania niebezpiecznych substancji, takich jak rtęć czy ołów, które mogą występować w niektórych urządzeniach. Przykładowo, wiele z tych firm oferuje usługi odbioru z miejsca zamieszkania, co ułatwia użytkownikom przestrzeganie przepisów. Przekazanie urządzeń wykwalifikowanym specjalistom nie tylko zapewnia zgodność z prawem, ale również chroni środowisko i zdrowie ludzi, zmniejszając ryzyko zanieczyszczenia.

Pytanie 26

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 27

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

Ilustracja przedstawia proces

A. spawania łukowego.

B. cięcia plazmą.

C. zgrzewania.

D. szlifowania.

Cięcie plazmą to zaawansowana technologia obróbcza, która wykorzystuje wysokotemperaturową plazmę do precyzyjnego cięcia metali. Na przedstawionej ilustracji dostrzegamy charakterystyczny wygląd procesu, gdzie jasna plazmowa wiązka koncentruje się na materiale, umożliwiając jego szybkie i dokładne przecięcie. Ta metoda jest szczególnie ceniona w przemyśle, gdzie wymagana jest wysoka jakość cięcia oraz minimalne zniekształcenie krawędzi. Cięcie plazmowe charakteryzuje się dużą prędkością pracy, co pozwala na oszczędność czasu podczas produkcji i obróbki. Technologia ta jest często wykorzystywana w maszynach CNC, co dodatkowo zwiększa jej precyzję i powtarzalność. Standardy branżowe, takie jak ISO 9013, opisują wymagania dotyczące jakości cięcia plazmowego, co czyni tę metodę nie tylko skuteczną, ale i zgodną z międzynarodowymi normami. Warto zaznaczyć, że cięcie plazmą znajduje zastosowanie w wielu branżach, od produkcji stalowej, przez przemysł motoryzacyjny, aż po konstrukcje budowlane.

Pytanie 29

Jaką kolejność powinny mieć poszczególne elementy zespołu przygotowania powietrza w instalacji pneumatycznej, zasilającej silnik pneumatyczny, patrząc od strony sprężarki?

A. Zawór sterujący, reduktor ciśnienia, układ smarowania, filtr powietrza

B. Układ smarowania, filtr powietrza, zawór sterujący, reduktor ciśnienia

C. Reduktor ciśnienia, filtr powietrza, układ smarowania, zawór sterujący

D. Filtr powietrza, reduktor ciśnienia, układ smarowania, zawór sterujący

Poprawna kolejność montażu elementów składowych zespołu przygotowania powietrza w układzie pneumatycznym zasilającym silnik pneumatyczny to filtr powietrza, reduktor ciśnienia, układ smarowania, a na końcu zawór sterujący. Filtr powietrza jest kluczowy, ponieważ usuwa zanieczyszczenia i wilgoć z powietrza, co chroni dalsze elementy układu przed uszkodzeniem i zapewnia ich dłuższą żywotność. Reduktor ciśnienia reguluje ciśnienie powietrza do odpowiedniego poziomu, co jest istotne dla prawidłowego działania silnika pneumatycznego. Następnie układ smarowania wprowadza odpowiednią ilość smaru, co jest niezbędne do prawidłowej pracy elementów ruchomych w silniku. Ostatnim elementem jest zawór sterujący, który umożliwia kontrolę nad przepływem powietrza do silnika. Taka struktura zapewnia optymalne warunki pracy i wydajność układu, zgodnie z najlepszymi praktykami branżowymi w zakresie automatyki i pneumatyki.

Pytanie 30

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 31

Tłoczysko siłownika 1A1 powinno wysunąć się po wciśnięciu przycisku zaworu 1V1, a wsunąć po wciśnięciu przycisku zaworu 1V2. Układ sterowania pneumatycznego, połączony według schematu przedstawionego na rysunku, nie działa poprawnie. Przyczyną jest błędne połączenie

A. zaworów 1V1 i 1V3

B. zaworu 1V3 i siłownika 1A1

C. zaworów 1V2 i 1V3

D. zespołu przygotowania powietrza 1Z1 i zaworu 1V3

Wybrana odpowiedź jest prawidłowa, ponieważ zawór 1V3 ma kluczowe znaczenie w poprawnym działaniu siłownika 1A1 w omawianym układzie. Zawór 1V3 powinien kierować sprężone powietrze do siłownika w taki sposób, aby realizować wymagane ruchy tłoczyska. Po wciśnięciu przycisku zaworu 1V1, tłoczysko powinno się wysunąć, a po wciśnięciu przycisku zaworu 1V2, powinno się wsunąć. Jeśli zachowanie układu jest odwrotne, to oznacza, że połączenie między tym zaworem a siłownikiem jest błędne. W praktyce, przy projektowaniu układów pneumatycznych kluczowe jest przestrzeganie schematów połączeń oraz zrozumienie zasady działania poszczególnych komponentów. Użycie standardów, takich jak ISO 4414, może pomóc w zachowaniu odpowiednich norm bezpieczeństwa i efektywności działania systemu. Należy również pamiętać, że testowanie połączeń i ich poprawności jest istotnym krokiem podczas uruchamiania systemu, co ma na celu uniknięcie potencjalnych awarii w przyszłości.

Pytanie 32

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 33

Przekaźnik czasowy z nastawą dwóch czasów realizuje funkcję A ustawioną potencjometrem konfiguracyjnym FUNC, której odpowiada diagram pracy przedstawiony na rysunku. Oznacza to realizację przez przekaźnik funkcji

A. opóźnionego załączania cyklicznego.

B. opóźnionego wyłączania cyklicznego.

C. opóźnionego załączenia.

D. opóźnionego wyłączenia.

Odpowiedź dotycząca funkcji opóźnionego wyłączenia jest poprawna, ponieważ przekaźnik czasowy, według opisanego diagramu pracy, po podaniu napięcia U, aktywuje się i pozostaje w stanie włączonym (stan A) przez czas t1. Następnie, po tym czasie, następuje wyłączenie przekaźnika na czas t2. Ważne jest zrozumienie, że cykl ten nie powtarza się, co jednoznacznie wskazuje na charakterystykę funkcji opóźnionego wyłączenia. Jest to kluczowa funkcjonalność w systemach automatyki, gdyż pozwala na kontrolowanie urządzeń w sposób, który minimalizuje zużycie energii oraz zapewnia bezpieczeństwo. Tego typu przekaźniki często znajdują zastosowanie w instalacjach oświetleniowych, systemach wentylacyjnych czy w automatyce domowej, gdzie wymagane jest opóźnienie w wyłączeniu urządzenia, co może chronić przed przypadkowymi uszkodzeniami. W praktyce, nastawy czasów t1 i t2 pozwalają na precyzyjne dostosowanie działania urządzenia do potrzeb użytkowników, zgodnie z zasadami efektywności energetycznej i ergonomii.

Pytanie 34

Rozpoczęcie demontażu elektrozaworu w systemie elektropneumatycznym wymaga najpierw odłączenia

A. ciśnienia zasilającego układ

B. przewodów pneumatycznych

C. przewodów elektrycznych

D. napięcia zasilającego

Odłączenie napięcia zasilającego jest kluczowym krokiem przed demontażem elektrozaworu w układzie elektropneumatycznym. Zgodnie z zasadami bezpieczeństwa, zawsze należy najpierw wyłączyć zasilanie elektryczne, aby uniknąć ryzyka porażenia prądem oraz uszkodzenia komponentów. W praktyce, przed przystąpieniem do demontażu, operator powinien upewnić się, że urządzenie zostało odłączone od źródła zasilania i oznakować miejsce pracy, aby uniknąć przypadkowego włączenia. W standardach branżowych, takich jak PN-EN 60204-1, podkreśla się znaczenie stosowania procedur blokowania źródeł energii w celu zapewnienia bezpieczeństwa pracowników. Przykładem dobrych praktyk jest również stosowanie multimetru do sprawdzenia, czy nie ma napięcia w obwodzie przed przystąpieniem do prac serwisowych. W ten sposób można zminimalizować ryzyko wypadków oraz zapewnić prawidłowe funkcjonowanie systemu po ponownym zainstalowaniu elektrozaworu.

Pytanie 35

Licznik impulsów rewersyjnych to urządzenie

A. które dokonuje odejmowania impulsów

B. które wykonuje dodawanie i odejmowanie impulsów

C. które zapisuje w pamięci określoną liczbę impulsów

D. które zajmuje się dodawaniem impulsów

Rewersyjny licznik impulsów to urządzenie, które ma zdolność zarówno dodawania, jak i odejmowania impulsów. W praktycznych zastosowaniach, takie liczniki znajdują zastosowanie w dokładnych systemach pomiarowych, gdzie istotne jest monitorowanie zmieniającej się wartości. Na przykład, w automatyce przemysłowej, rewersyjne liczniki impulsów mogą być używane do zliczania liczby jednostek produkcji, a także do korygowania błędów, które mogłyby wystąpić w wyniku problemów z maszyną, takich jak przesunięcia w liczniku. Takie liczniki są zgodne z normami IEEE i innymi standardami, które podkreślają znaczenie elastyczności w systemach automatyki. W przypadku błędnego zliczenia, możliwość odejmowania impulsów pozwala na precyzyjne dostosowanie do rzeczywistej produkcji, co z kolei wpływa na efektywność i jakość procesów produkcyjnych. Ważne jest, aby inżynierowie dobrze rozumieli działanie tych układów, aby skutecznie wdrażać je w praktyce.

Pytanie 36

W przedstawionym na rysunku układzie sterowania siłownikiem jednostronnego działania, którego schemat przedstawiono na rysunku, tłoczysko siłownika wysuwa się po naciśnięciu jednego z przycisków. W opisanej sytuacji znakiem "?" oznaczono zawór

A. C.

B. D.

C. A.

D. B.

Zawór oznaczony znakiem "?" w przedstawionym układzie musi spełniać kluczowe wymagania dotyczące kierowania przepływem medium, co jest niezbędne do prawidłowego działania siłownika jednostronnego działania. Odpowiedź C, przedstawiająca zawór 5/2 sterowany elektromagnetycznie, jest prawidłowa, ponieważ ten typ zaworu charakteryzuje się pięcioma portami i dwoma stanami, co umożliwia efektywne zarządzanie kierunkiem przepływu. W praktyce, zawory 5/2 są szeroko stosowane w automatyzacji, gdzie wymagane jest szybkie przełączanie między pozycjami siłownika. Ich zastosowanie jest zgodne z normami ISO 1219, które określają zasady rysowania schematów pneumatycznych i hydraulicznych. Warto również zwrócić uwagę na aspekt bezpieczeństwa, ponieważ poprawnie dobrany zawór zapobiega niekontrolowanemu ruchowi siłownika, co jest kluczowe w aplikacjach wymagających precyzyjnego sterowania. Przykłady zastosowania tego typu zaworów obejmują maszyny przemysłowe, systemy transportowe oraz automatyzację procesów produkcyjnych, gdzie niezawodność i precyzyjność są kluczowe.

Pytanie 37

W aplikacjach sterujących, wykonywanych przy użyciu sterownika PLC, do zapisywania sygnałów impulsowych oraz ich konwersji na sygnały trwałe (włączanie z samopodtrzymaniem) wykorzystuje się moduły

A. rejestrów licznikowych

B. zegarów czasowych

C. przerzutników

D. filtrów komparatorowych

Przerzutniki są podstawowymi elementami w systemach automatyki, które umożliwiają przechowywanie i przetwarzanie sygnałów impulsowych na sygnały długotrwałe. Działają poprzez zmianę swojego stanu na podstawie sygnałów wejściowych, co pozwala na samopodtrzymanie stanu wyjściowego. Na przykład, w aplikacjach przemysłowych, przerzutniki D mogą być używane do włączania silników na określony czas po otrzymaniu impulsu startowego, co jest szczególnie przydatne w systemach transportowych czy w procesach produkcyjnych. W kontekście standardów branżowych, przerzutniki często występują w projektach zgodnych z normami IEC 61131-3, które definiują programowanie PLC, co zapewnia ich szeroką zastosowalność i kompatybilność. Warto również zauważyć, że przerzutniki są kluczowymi elementami w tworzeniu bardziej złożonych systemów automatyki, takich jak sekwencjonery czy sygnalizatory. Zapewniają one stabilność działania systemu oraz pozwalają na elastyczne zarządzanie procesami, co czyni je niezastąpionymi w nowoczesnej automatyce przemysłowej.

Pytanie 38

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 39

Jakie są kolejne kroki w przygotowaniu sprężonego powietrza do systemu pneumatycznego?

A. nasycenie mgłą olejową, obniżenie ciśnienia do wartości wymaganej w systemie, osuszenie oraz filtrowanie powietrza

B. osuszenie oraz filtrowanie powietrza, obniżenie ciśnienia do wartości wymaganej w systemie, nasycenie mgłą olejową

C. nasycenie mgłą olejową (jeśli jest to potrzebne), osuszenie oraz filtrowanie powietrza, obniżenie ciśnienia do wartości wymaganej w systemie

D. obniżenie ciśnienia do wartości wymaganej w systemie, osuszenie oraz filtrowanie powietrza, nasycenie mgłą olejową

Twoja odpowiedź dotycząca osuszania i filtrowania powietrza, redukcji ciśnienia i nasycenia mgłą olejową jest jak najbardziej na miejscu. To ważne etapy, które pozwalają na przygotowanie sprężonego powietrza, które będzie dobrze działać w systemach pneumatycznych. Osuchanie i filtrowanie powietrza są kluczowe, żeby pozbyć się wszelkich zanieczyszczeń, bo woda, olej czy jakieś drobinki mogą zepsuć sprzęt i sprawić, że cała maszyna przestanie działać, a to już nie jest przyjemne. Po osuszeniu powietrze musi być odpowiednio nasycone olejem, żeby elementy ruchome się nie zacierały, co znacznie wydłuża ich żywotność. Dobrym przykładem jest produkcja, gdzie jakość sprężonego powietrza naprawdę może zmienić efektywność pracy.

Pytanie 40

Jak należy nastawić amperomierz, aby zmierzyć prąd w układzie pokazanym na rysunku?

A. AC, zakres 5 A

B. DC, zakres 10 A

C. AC, zakres 10 A

D. DC, zakres 5 A

Aby prawidłowo zmierzyć prąd w układzie zasilanym napięciem przemiennym, należy ustawić amperomierz na zakres AC, co oznacza, że mierzymy prąd przemienny. Wybór zakresu 10 A jest kluczowy, ponieważ prąd w gospodarstwach domowych często oscyluje w okolicy kilku amperów, a ustawienie z zapasem pozwala uniknąć uszkodzenia przyrządu. W praktyce, stosowanie amperomierzy do pomiaru prądu przemiennego jest powszechne w instalacjach elektrycznych, w tym w diagnostyce i konserwacji urządzeń. Ważne jest, aby przed pomiarem upewnić się, że amperomierz posiada odpowiednie oznaczenia oraz certyfikaty, które potwierdzają jego zdolność do pomiaru prądu przemiennego. Zrozumienie, jak prawidłowo ustawić przyrząd, jest nie tylko kwestą techniczną, ale także kluczowym elementem bezpieczeństwa, co jest szczególnie istotne w kontekście użytkowania urządzeń elektrycznych w naszych domach.
