Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.02 - Montaż, uruchamianie i konserwacja instalacji, maszyn i urządzeń elektrycznych
Data rozpoczęcia: 28 stycznia 2026 15:14
Data zakończenia: 28 stycznia 2026 15:20

Egzamin zdany!

Wynik: 30/40 punktów (75,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Źródło światła pokazane na zdjęciu to lampa

A. halogenowa.

B. sodowa.

C. rtęci owo-żarowa.

D. rtęciowa.

Lampa halogenowa, jaką widzisz na zdjęciu, jest doskonałym przykładem nowoczesnego źródła światła, które charakteryzuje się wyższą efektywnością energetyczną oraz dłuższą żywotnością w porównaniu do tradycyjnych żarówek. Jej budowa składa się z małej bańki, w której znajduje się drucik wolframowy, oraz ze specjalnego naczynia kwarcowego lub szklanego wypełnionego gazem halogenowym, co pozwala na regenerację wolframu i zmniejsza jego parowanie. Dzięki temu, lampa halogenowa emituje jasne i naturalne światło, które jest doskonałe do oświetlenia wnętrz oraz zastosowań w oświetleniu akcentującym. Warto dodać, że lampy halogenowe są powszechnie stosowane w domach, biurach oraz w oświetleniu wystawowym, a ich zastosowanie w przemyśle i motoryzacji jest również znaczące. Przemiany w sektorze oświetleniowym wskazują na rosnącą popularność źródeł LED, jednak lampy halogenowe pozostają cenione za swoje unikalne właściwości w określonych zastosowaniach, takich jak reflektory czy lampy punktowe.

Pytanie 2

Na której ilustracji przedstawiono rastrową oprawę oświetleniową?

A. Na ilustracji 4.

B. Na ilustracji 2.

C. Na ilustracji 3.

D. Na ilustracji 1.

Rastrowa oprawa oświetleniowa jest kluczowym elementem w projektowaniu oświetlenia wnętrz, szczególnie w przestrzeniach biurowych oraz przemysłowych. Oprawy te wyposażone są w rastrowe klosze, które mają za zadanie efektywne rozpraszanie światła, minimalizując olśnienie i poprawiając komfort pracy. Na ilustracji 2 widoczna jest właśnie taka oprawa, której klosz wykonany jest z materiałów takich jak metal lub plastik, z charakterystycznym wzorem przypominającym kratkę, co pozwala na lepsze rozproszenie światła. Dobre praktyki w projektowaniu oświetlenia sugerują stosowanie rastrowych opraw w miejscach, gdzie wymagane jest równomierne oświetlenie dużych powierzchni roboczych, co wpływa na wydajność pracy. Warto również zwrócić uwagę na standardy dotyczące natężenia oświetlenia, które wskazują, jakie wartości są optymalne dla różnych typów przestrzeni. Wybierając odpowiednią oprawę oświetleniową, należy również uwzględnić efektywność energetyczną, co jest kluczowe w kontekście zrównoważonego rozwoju. Takie podejście przyczynia się do zmniejszenia kosztów eksploatacji oraz oszczędności energii.

Pytanie 3

Ze względu na ochronę przed dostępem wody przedstawiona na rysunku oprawa oświetleniowa jest

A. odporna na krople wody.

B. strugoszczelna.

C. nieodporna na wnikanie wody.

D. wodoszczelna.

Twoja odpowiedź jest trafna, bo jeśli przyjrzymy się rysunkowi oprawy oświetleniowej, to nie widać żadnych uszczelnień ani odpowiednich zabezpieczeń. To oznacza, że ten produkt nie nadaje się do używania w miejscach, gdzie może być wilgoć lub woda. W praktyce, oprawy, które można stosować w miejscach z podwyższoną wilgotnością, jak w łazienkach czy na zewnątrz, muszą spełniać pewne normy odporności na wodę, na przykład normy IP. Jeżeli nie zastosujemy takich standardów, to mogą wystąpić problemy z elektroniką, a nawet zagrożenie pożarowe. Dlatego warto zwracać uwagę na klasę ochrony przy wyborze opraw oświetleniowych, bo to sprawi, że będą one bezpieczniejsze i dłużej posłużą.

Pytanie 4

W jaki sposób odbywa się sterowanie oświetleniem w układzie wykonanym według schematu montażowego przedstawionego na rysunku?

A. Klawisze 1a i 1b sterują żarówką B, a klawisze 2a i 2b sterują żarówką A

B. Klawisze 1a i 1b sterują żarówką A, a klawisze 2a i 2b sterują żarówką B

C. Klawisze 1a i 2a sterują żarówką B, a klawisze 1b i 2b sterują żarówką A

D. Klawisze 1a i 2a sterują żarówką A, a klawisze 1b i 2b sterują żarówką B

Poprawna odpowiedź wskazuje, że klawisze 1a i 2a sterują żarówką B, a klawisze 1b i 2b sterują żarówką A. Taki układ jest typowym schematem dla oświetlenia schodowego, co umożliwia włączanie i wyłączanie oświetlenia z dwóch niezależnych miejsc. W praktyce, jest to szczególnie przydatne w długich korytarzach, na klatkach schodowych oraz w pomieszczeniach z dwoma wejściami. Klawisze połączone w układzie schodowym pozwalają na elastyczne zarządzanie oświetleniem, co zwiększa komfort użytkowania przestrzeni. Ważnym aspektem takiego rozwiązania jest także bezpieczeństwo, ponieważ umożliwia użytkownikom łatwe dostosowanie oświetlenia w zależności od potrzeb, co jest zgodne z zasadami ergonomii i dobrych praktyk projektowych w zakresie oświetlenia. Zastosowanie układów schodowych w obiektach publicznych, takich jak szkoły czy biura, również potwierdza ich praktyczność oraz adaptacyjność w różnych warunkach użytkowych.

Pytanie 5

Którym symbolem oznacza się, przedstawiony na rysunku, przewód do wykonania instalacji oświetleniowej wtynkowej?

A. YDYp

B. SMYp

C. OMYp

D. YDYtżo

Odpowiedź "YDYtżo" jest poprawna, ponieważ symbol ten wskazuje na przewód, który jest przeznaczony do instalacji wtynkowej. W szczególności, litera "t" w symbolu oznacza, że przewód jest przystosowany do montażu w ścianach, co jest kluczowe w kontekście instalacji oświetleniowych wtynkowych. Dodatkowo, końcówka "żo" oznacza, że przewód jest wyposażony w żyłę ochronną, co jest istotne z punktu widzenia bezpieczeństwa użytkowników oraz zgodności z normami dotyczącymi instalacji elektrycznych. W praktyce, wykorzystanie przewodów oznaczonych tym symbolem w instalacjach oświetleniowych wtynkowych zapewnia odpowiednią ochronę przed porażeniem prądem oraz zabezpieczenie przed uszkodzeniami mechanicznymi, co jest zgodne z normą PN-IEC 60364. W kontekście projektowania systemów oświetleniowych warto zwrócić uwagę na odpowiedni dobór przewodów oraz ich oznaczenie, co ma kluczowe znaczenie dla bezpieczeństwa i funkcjonalności instalacji.

Pytanie 6

Na którym rysunku przedstawiono świetlówkę kompaktową?

A. A.

B. B.

C. D.

D. C.

Świetlówka kompaktowa, znana również jako lampa energooszczędna, jest nowoczesnym rozwiązaniem w dziedzinie oświetlenia, które łączy w sobie efektywność energetyczną oraz długowieczność. W przeciwieństwie do tradycyjnych żarówek, świetlówki kompaktowe emitują znacznie więcej światła przy tej samej mocy, co sprawia, że są bardziej ekonomiczne i ekologiczne. Odpowiedź D przedstawia lampę o charakterystycznym kształcie składającym się z kilku zwiniętych rurek, co jest typowe dla świetlówek kompaktowych. W praktyce, zastosowanie takich lamp w domach i biurach pozwala na znaczące obniżenie kosztów energii elektrycznej, co jest zgodne z aktualnymi trendami w zakresie zrównoważonego rozwoju oraz normami dotyczącymi ochrony środowiska. Dodatkowo, świetlówki kompaktowe charakteryzują się dłuższą żywotnością, co ogranicza liczbę odpadów, a wiele modeli jest kompatybilnych z oprawami standardowymi, co ułatwia ich wymianę. W kontekście dobrych praktyk, warto zwrócić uwagę na certyfikaty energetyczne, które świadczą o wysokiej efektywności tych lamp.

Pytanie 7

Przed dokonaniem pomiarów rezystancji izolacyjnej obwodu oświetleniowego, oprócz odłączenia zasilania, co jeszcze należy zrobić?

A. wymontować źródła światła i otworzyć łączniki instalacyjne tego obwodu

B. zamontować źródła światła i otworzyć łączniki instalacyjne tego obwodu

C. zamontować źródła światła i zamknąć łączniki instalacyjne tego obwodu

D. wymontować źródła światła i zamknąć łączniki instalacyjne tego obwodu

Wymontowanie źródeł światła i zamknięcie łączników instalacyjnych przed pomiarem rezystancji izolacji obwodu oświetleniowego jest kluczowym krokiem, który ma na celu zapewnienie bezpieczeństwa oraz dokładności pomiarów. Podczas testowania rezystancji izolacji ważne jest, aby żadne źródło ładunku nie było podłączone do obwodu, ponieważ może to prowadzić do fałszywych odczytów oraz uszkodzenia urządzeń. Zamknięcie łączników instalacyjnych eliminuje ryzyko przypadkowego włączenia obwodu w trakcie testu. Zgodnie z normą PN-EN 61557, przed przeprowadzeniem pomiarów należy upewnić się, że obwód jest całkowicie odłączony od zasilania, a wszelkie elementy, które mogą wprowadzić zmienność w pomiarach, są usunięte. Praktyczne zastosowanie tej procedury znajduje zastosowanie w przemyśle budowlanym oraz w konserwacji instalacji elektrycznych, gdzie bezpieczeństwo i dokładność pomiarów są priorytetowe.

Pytanie 8

Na zdjęciach przedstawiono kolejno od lewej typy trzonków źródeł światła

A. E27,G4,G9,MR11

B. E27,MR11,G4,G9

C. E27,G4,MR11,G9

D. E27,G9,MR11,G4

Zrozumienie różnorodności trzonków źródeł światła jest kluczowe dla efektywnego i praktycznego ich wykorzystania. Wybór niewłaściwej kombinacji trzonków, jak w przypadku niepoprawnych odpowiedzi, może prowadzić do nieefektywnego oświetlenia, a także do problemów z kompatybilnością urządzeń. Na przykład, pomylenie trzonka E27 z G4 w praktycznym zastosowaniu jest poważnym błędem, ponieważ E27 to standardowy gwint dla większych żarówek, podczas gdy G4 jest przeznaczony dla niskonapięciowych źródeł światła, takich jak miniaturowe halogeny. W przypadku odpowiedzi, które sugerują inne porządki, kluczowe jest zrozumienie, że różne typy trzonków mają specyficzne wymiary i przeznaczenia, co sprawia, że ich zamiana lub niewłaściwa identyfikacja prowadzi do nieprawidłowego działania systemu oświetleniowego. Niepoprawne odpowiedzi mogą także wynikać z błędnego przekonania, że różne trzonki mogą być stosowane zamiennie, co nie jest prawdą w kontekście technicznych wymagań. Wiedza o tym, jakie trzonki są używane w określonych zastosowaniach, pozwala na lepsze planowanie i realizację projektów oświetleniowych, jak również na unikanie kosztownych pomyłek przy zakupie źródeł światła.

Pytanie 9

Co może być przyczyną wzrostu temperatury łącznika puszkowego po włączeniu oświetlenia?

A. Zbyt niska moc żarówki

B. Zwarcie w obwodzie lampy

C. Przerwa w obwodzie lampy

D. Luźny przewód w przełączniku

Poluzowany przewód w wyłączniku może być odpowiedzialny za nagrzewanie się łącznika puszkowego, ponieważ prowadzi do zwiększonego oporu elektrycznego w miejscu połączenia. Gdy przewód nie jest odpowiednio dokręcony, pojawia się luz, co skutkuje niewłaściwym kontaktem i generowaniem ciepła. Zjawisko to jest zgodne z zasadą Joule'a, według której moc wydzielająca się na oporze jest proporcjonalna do kwadratu natężenia prądu i oporu. Przykłady zastosowania tej wiedzy można znaleźć w praktykach instalacyjnych, gdzie stosuje się odpowiednie narzędzia do dokręcania połączeń, co minimalizuje ryzyko nagrzewania się. Dobre praktyki branżowe zalecają regularne przeglądy połączeń elektrycznych oraz zastosowanie elementów zabezpieczających, takich jak złączki z funkcją blokady, aby uniknąć luzów w instalacjach elektrycznych.

Pytanie 10

Do których zacisków przekaźnika zmierzchowego należy podłączyć czujkę światła?

A. N i 12

B. 7 i 9

C. 10 i 12

D. L i 10

Odpowiedź 7 i 9 jest poprawna, ponieważ na schemacie przekaźnika zmierzchowego zaciski te są wyraźnie oznaczone jako miejsca podłączenia czujki światła. Czujka światła wykrywa poziom oświetlenia zewnętrznego, co jest kluczowe dla automatyzacji oświetlenia, zwłaszcza w zastosowaniach komercyjnych i mieszkalnych. Użycie odpowiednich zacisków zapewnia prawidłowe działanie systemu, co jest zgodne z najlepszymi praktykami w instalacjach elektrycznych. W momencie, gdy czujka wykryje spadek poziomu oświetlenia (np. o zmierzchu), przekaźnik aktywuje oświetlenie, a kontraproduktywne podłączenie do innych zacisków mogłoby prowadzić do nieprawidłowego działania systemu. Dobrze skonfigurowany przekaźnik zmierzchowy zwiększa komfort użytkowania oraz oszczędność energii, co jest istotne w kontekście zrównoważonego rozwoju.

Pytanie 11

Wiatrołap jest oświetlany dwoma żarówkami. Żarówki w oprawach są włączane przez wyłącznik zmierzchowy. Gdy jedna z żarówek przestała świecić, jakie kroki należy podjąć, aby zidentyfikować i usunąć potencjalne przyczyny tej usterki?

A. Sprawdzić działanie wyłącznika, zweryfikować oprawę i przewody

B. Wymienić żarówkę, która się nie świeci, sprawdzić przewody i oprawę oświetleniową

C. Zamienić żarówkę, która nie świeci, sprawdzić funkcjonowanie wyłącznika oraz oprawy oświetleniowej

D. Zweryfikować przewody, sprawdzić działanie wyłącznika, wymienić żarówkę

Odpowiedź polegająca na wymianie żarówki, która się nie świeci, oraz sprawdzeniu przewodów i oprawy oświetleniowej jest prawidłowa, ponieważ pozwala na kompleksowe zdiagnozowanie problemu. W pierwszej kolejności należy wymienić żarówkę, aby upewnić się, że usterka nie leży po stronie źródła światła. Zgodnie z dobrą praktyką, przed wymianą żarówki warto upewnić się, że źródło zasilania jest wyłączone, co zapewnia bezpieczeństwo podczas pracy. Następnie, sprawdzenie przewodów pozwala na wykrycie ewentualnych uszkodzeń lub przerwań, które mogą powodować brak zasilania. Warto również sprawdzić oprawę oświetleniową pod kątem korozji, zanieczyszczeń czy uszkodzeń mechanicznych, które mogą wpływać na funkcjonowanie układu. Przeprowadzanie tych kroków zgodnie z procedurami przewidzianymi w normach elektrycznych pozwala na skuteczną eliminację przyczyn usterki oraz zapobiega ewentualnym przyszłym problemom z oświetleniem. Długoterminowe utrzymanie systemów oświetleniowych w dobrym stanie technicznym jest kluczowe dla zapewnienia efektywności energetycznej i bezpieczeństwa użytkowników.

Pytanie 12

Która z wymienionych lamp należy do żarowych źródeł światła?

A. Sodowa.

B. Halogenowa.

C. Rtęciowa.

D. Indukcyjna.

Źródła światła, które często pojawiają się w praktyce instalatorskiej – sodowe, rtęciowe, indukcyjne – łatwo wrzucić do jednego worka „tradycyjne lampy”, ale z punktu widzenia fizyki świecenia i klasyfikacji technicznej one nie są żarowe. I tu właśnie pojawia się typowe nieporozumienie: wiele osób kojarzy wszystkie starsze technologie jako żarówki, a to niestety prowadzi do złych wniosków przy doborze osprzętu, stateczników czy układów zasilania. Lampa sodowa jest klasycznym przykładem wysokoprężnej lampy wyładowczej. Światło powstaje w niej w wyniku wyładowania elektrycznego w parach sodu, a nie na rozgrzanym żarniku. Wymaga układu zapłonowego, dławika, ma zupełnie inną charakterystykę prądowo-napięciową, a jej praca jest ściśle uzależniona od parametrów układu zasilającego. Podobnie lampa rtęciowa – to także źródło wyładowcze. W środku mamy wyładowanie w parach rtęci, często z luminoforem na bańce, który przetwarza promieniowanie UV na widzialne. To źródło o zupełnie innym zachowaniu niż prosta żarówka: potrzebuje czasu rozruchu, stabilizacji, ma nieliniową charakterystykę i wymaga stosowania dławików zgodnie z zaleceniami producenta i normami dotyczącymi oświetlenia ulicznego czy przemysłowego. Lampa indukcyjna to jeszcze inna bajka. Choć bywa reklamowana jako „bezżarnikowa”, to wciąż jest to lampa wyładowcza, gdzie energia jest dostarczana do wyładowania za pomocą pola elektromagnetycznego, a nie przez klasyczny żarnik. Dla elektryka bardzo ważne jest odróżnianie źródeł żarowych od wyładowczych, bo inaczej dobierze się niewłaściwe układy zasilania, osprzęt, a nawet błędnie oceni charakter obciążenia instalacji. Moim zdaniem to jedno z takich zagadnień, które wydaje się banalne, ale potem w praktyce wychodzą kwiatki: ktoś podłącza lampę wyładowczą jak zwykłą żarówkę i dziwi się, że albo nie świeci, albo zabezpieczenia wariują. Dlatego warto zapamiętać: sodowa, rtęciowa i indukcyjna to źródła wyładowcze, a do żarowych zaliczamy żarówki klasyczne i halogenowe.

Pytanie 13

Na podstawie tabeli określ znamionowy prąd wyłącznika nadprądowego do zabezpieczenia jednofazowego obwodu oświetlenia złożonego z dwunastu lamp 2×36 W z kompensacją mocy biernej.

A. 13 A

B. 10 A

C. 4 A

D. 6 A

Odpowiedź 10 A jest prawidłowa, ponieważ w przypadku obwodu oświetleniowego składającego się z dwunastu lamp 2×36 W, całkowita moc wynosi 864 W. Aby obliczyć prąd znamionowy, stosujemy wzór: I = P / U, gdzie P to moc, a U to napięcie. Zakładając, że obwód jest zasilany napięciem 230 V, obliczamy: I = 864 W / 230 V, co daje około 3,76 A. Jednak ze względu na zasady doboru wyłączników nadprądowych i aby zapewnić odpowiedni margines bezpieczeństwa oraz uwzględnić kompensację mocy biernej, wybieramy wyłącznik o prądzie znamionowym 10 A. Taki wybór jest zgodny z normami instalacyjnymi, które zalecają stosowanie wyłączników o prądzie znamionowym nieprzekraczającym 125% obliczonego prądu znamionowego. W praktyce, wyłącznik 10 A sprawdzi się doskonale w zabezpieczaniu obwodu oświetleniowego, chroniąc instalację przed przeciążeniem oraz zwarciem, co jest kluczowe dla zapewnienia bezpieczeństwa użytkowników i trwałości instalacji.

Pytanie 14

Jak nazywa się element stosowany w instalacjach mieszkaniowych przedstawiony na rysunku?

A. Przekaźnik bistabilny.

B. Regulator temperatury.

C. Przekaźnik priorytetowy.

D. Regulator oświetlenia.

Przekaźnik bistabilny, przedstawiony na rysunku, to element stosowany w instalacjach automatyki i sterowania, który zmienia swój stan na przeciwny po przyłożeniu napięcia i utrzymuje ten stan nawet po zaniku zasilania. Oznaczenie "BIS-403" potwierdza, że jest to rzeczywiście przekaźnik bistabilny. Przekaźniki bistabilne są powszechnie wykorzystywane w systemach oświetleniowych, gdzie można je stosować do sterowania światłem w pomieszczeniach. Dzięki ich właściwościom, mogą być używane do zdalnego włączania i wyłączania urządzeń, co zwiększa efektywność energetyczną i komfort użytkowania. W standardach automatyki budynkowej, takich jak KNX czy LON, przekaźniki bistabilne odgrywają kluczową rolę w inteligentnych systemach zarządzania budynkiem, a ich zastosowanie pozwala na eliminację zbędnych przełączników oraz ułatwienie integracji z innymi elementami systemu.

Pytanie 15

Jaką klasę ochronności przypisuje się oprawie oświetleniowej, która nie ma zacisku ochronnego i jest zasilana ze źródła napięcia SELV?

A. I

B. 0

C. II

D. III

Odpowiedź III jest prawidłowa, ponieważ oprawy oświetleniowe, które nie mają zacisku ochronnego i są zasilane źródłem napięcia SELV (Safety Extra Low Voltage), należą do klasy ochronności III. Klasa ta oznacza, że urządzenia są zbudowane w taki sposób, aby nie stwarzać zagrożenia dla użytkownika, nawet w przypadku awarii. Warto podkreślić, że napięcie SELV nie przekracza 50 V AC lub 120 V DC, co znacząco zwiększa bezpieczeństwo użytkowania. Przykładem zastosowania opraw oświetleniowych klasy III mogą być lampy LED w miejscach, gdzie istnieje ryzyko kontaktu z wodą, jak łazienki i baseny. Klasa III jest również zgodna z normami IEC 61140 oraz IEC 60598, które regulują aspekty bezpieczeństwa i projektowania opraw oświetleniowych. Integracja opraw tej klasy w instalacjach elektrycznych nie wymaga dodatkowych środków ochrony przed porażeniem prądem, co ułatwia ich stosowanie w obiektach publicznych oraz w budynkach mieszkalnych.

Pytanie 16

Na którym rysunku przedstawiono schemat podłączenia automatu schodowego, umożliwiający prawidłową pracę układu oświetlenia?

A. A.

B. B.

C. C.

D. D.

Rysunek C przedstawia prawidłowe podłączenie automatu schodowego, co jest kluczowe dla zapewnienia efektywnego i bezpiecznego działania systemu oświetleniowego w miejscach o dużym natężeniu ruchu, takich jak klatki schodowe. W tym układzie przewód fazowy L jest prawidłowo podłączony do zacisku L automatu, co umożliwia kontrolowanie przepływu prądu. Zastosowanie przewodu neutralnego N do zacisku N zapewnia zamknięcie obwodu, a poprawne podłączenie przewodu oświetleniowego do symbolu żarówki gwarantuje, że po naciśnięciu przycisku oświetlenie zostanie włączone. Przyciski połączeniowe do zacisków A1 i A2 są niezbędne, aby umożliwić użytkownikom uruchomienie oświetlenia z różnych lokalizacji. Dobrą praktyką jest również stosowanie automatów schodowych, które mają możliwość regulacji czasu świecenia, co zwiększa komfort użytkowania oraz oszczędność energii. W kontekście norm i standardów, instalacje elektryczne powinny być zgodne z wymaganiami normy PN-IEC 60364, która określa zasady projektowania i wykonania instalacji elektrycznych, zapewniając bezpieczeństwo oraz efektywność energetyczną.

Pytanie 17

W oprawie oświetleniowej pokazanej na zdjęciu została zamontowana żarówka

A. rtęciowa.

B. halogenowa.

C. sodowa.

D. żarowa.

Wybór żarówki sodowej, rtęciowej lub żarowej jako odpowiedzi wskazuje na pewne nieporozumienia dotyczące budowy i zastosowania różnych typów źródeł światła. Żarówki sodowe, na przykład, są powszechnie stosowane w oświetleniu ulicznym i mają charakterystyczny żółty kolor światła, co czyni je mniej efektywnymi w kontekście oświetlenia wnętrz, w którym wymagane jest naturalne odwzorowanie kolorów. Z kolei żarówki rtęciowe były popularne w przeszłości, ale obecnie są coraz rzadziej stosowane ze względu na ich szkodliwość dla środowiska oraz znaczące zanieczyszczenie światłem. Te źródła światła mają również inną konstrukcję, co sprawia, że są łatwo rozpoznawalne. Żarówki żarowe, mimo że uznawane są za klasyczne rozwiązanie, charakteryzują się niską efektywnością energetyczną oraz krótką żywotnością. W praktyce, ich stosowanie w nowoczesnym oświetleniu jest coraz bardziej ograniczone, co ukazuje zmieniające się normy energetyczne i ekologiczne, które promują bardziej efektywne źródła światła, takie jak halogeny. Dlatego ważne jest, aby zrozumieć różnice między tymi technologiami i podejmować świadome decyzje dotyczące wyboru odpowiednich źródeł światła do danego zastosowania.

Pytanie 18

Który rodzaj żarówki przedstawiono na ilustracji?

A. Wolframowy.

B. Ledowy.

C. Rtęciowy.

D. Halogenowy.

Wybór żarówki wolframowej, rtęciowej lub halogenowej jako odpowiedzi sugeruje pewne nieporozumienia dotyczące technologii oświetleniowej. Żarówki wolframowe, choć kiedyś były powszechnie stosowane, charakteryzują się niską efektywnością energetyczną oraz krótką żywotnością, wynoszącą średnio około 1000 godzin. Emitują one dużą ilość ciepła, co sprawia, że są mniej praktyczne w zastosowaniach wymagających długotrwałego użytkowania. Z kolei żarówki rtęciowe, wykorzystywane głównie w oświetleniu przemysłowym i ulicznym, mają swoje ograniczenia związane z zawartością rtęci, co czyni je zagrożeniem dla środowiska. Ich zastosowanie w domach jest nie tylko niepraktyczne, ale także niebezpieczne. Halogenowe żarówki, będące rozwinięciem technologii wolframowej, oferują nieco lepszą efektywność, ale nadal nie dorównują żarówkom LED pod względem oszczędności energii oraz żywotności. Typowe błędy myślowe, które mogą prowadzić do wyboru tych opcji, to przekonanie, że tradycyjne źródła światła są wystarczające do zaspokojenia potrzeb oświetleniowych, ignorując przy tym ich negatywny wpływ na rachunki za energię oraz środowisko. W praktyce, na podstawie badań i analiz branżowych, zaleca się stosowanie żarówek LED jako najbardziej efektywnej i ekologicznej opcji oświetleniowej, dostosowanej do współczesnych standardów.

Pytanie 19

Jaka powinna być minimalna liczba przewodów w miejscach X oraz Y na schemacie instalacji, aby po jej wykonaniu możliwe było załączanie oświetlenia ze wszystkich łączników?

A. X - 5 szt., Y - 5 szt.

B. X - 4 szt., Y - 5 szt.

C. X - 5 szt., Y - 4 szt.

D. X - 4 szt., Y - 4 szt.

Poprawna odpowiedź, czyli 4 przewody w miejscu X i 5 w miejscu Y, wynika z analizy struktury instalacji oświetleniowej z łącznikami schodowymi i krzyżowymi. W miejscu X, 4 przewody są niezbędne, aby umożliwić prawidłowe połączenie pomiędzy łącznikami schodowymi, gdzie wymagane są dwa przewody zwrotne, faza oraz przewód neutralny. Warto podkreślić, że stosowanie odpowiedniej liczby przewodów jest kluczowe dla bezpieczeństwa i funkcjonalności instalacji. W miejscu Y konieczność wykorzystania 5 przewodów wynika z tego, że wymaga ono połączeń między łącznikiem schodowym a krzyżowym. W tym przypadku również potrzebna jest faza, przewód neutralny, przewód zwrotny oraz dwa przewody do komunikacji między łącznikiem krzyżowym a pozostałymi. Praktyczne zastosowanie tych zasad znajduje potwierdzenie w normach IEC dotyczących instalacji elektrycznych, które zalecają stosowanie odpowiednich ilości przewodów w zależności od funkcji i układu łączników. Prawidłowe zrozumienie tych zasad jest niezbędne do projektowania bezpiecznych i efektywnych systemów oświetleniowych.

Pytanie 20

W której ze stref wskazanych na rysunku należy zainstalować łącznik oświetlenia głównego pomieszczenia?

A. SP-d (2)

B. SH-s (1)

C. SP-d (1)

D. SH-s (2)

Odpowiedź SP-d (2) jest poprawna, ponieważ zgodnie z normami budowlanymi w Polsce, łącznik oświetlenia głównego powinien być zainstalowany w łatwo dostępnym miejscu, zazwyczaj w pobliżu drzwi wejściowych do pomieszczenia. Umieszczenie łącznika w strefie SP-d (2) jest zgodne z zaleceniami dotyczącymi ergonomii i użyteczności, co pozwala użytkownikom na wygodne włączanie i wyłączanie światła od razu po wejściu do pomieszczenia. W przypadku strefy SP-d (2), łącznik znajduje się po prawej stronie drzwi, co jest standardowym rozwiązaniem w projektowaniu wnętrz, ułatwiającym dostęp do oświetlenia. Taki układ zwiększa komfort użytkowania oraz zapewnia większe bezpieczeństwo, gdyż pozwala na szybkie oświetlenie pomieszczenia, eliminując ryzyko potknięcia się w ciemności. Dobrą praktyką jest także umieszczanie łączników na odpowiedniej wysokości, co dodatkowo zwiększa ich funkcjonalność. Zastosowanie się do tych norm jest kluczowe w każdym projekcie budowlanym, aby zapewnić optymalne warunki użytkowania oraz zgodność z przepisami prawa budowlanego.

Pytanie 21

Rysunek przedstawia schemat lampy z układem zapłonowym. Jaka to lampa?

A. Rtęciowa wysokoprężna.

B. Sodowa niskoprężna.

C. Żarowa.

D. Fluorescencyjna.

Wybierając odpowiedzi takie jak sodowa niskoprężna, fluorescencyjna czy żarowa, mogą pojawić się nieporozumienia dotyczące różnic między różnymi rodzajami lamp. Lampy sodowe niskoprężne są często stosowane w oświetleniu ulicznym, jednak działają na innej zasadzie niż lampy rtęciowe wysokoprężne. Ich układ zapłonowy jest oparty na innym typie technologii, co znacząco wpływa na ich parametry świetlne oraz trwałość. Z kolei lampy fluorescencyjne, które wykorzystują gaz i luminofor do generowania światła, nie wymagają dławika ani wysokiego napięcia do zapłonu, co jest fundamentalne w przypadku lamp rtęciowych. Lampy żarowe, mimo że powszechnie używane, charakteryzują się znacznie niższą wydajnością świetlną oraz krótszą żywotnością, co sprawia, że nie są odpowiednie do zastosowań, które wymagają intensywnego i trwałego oświetlenia. Często błędne odpowiedzi wynikają z niezrozumienia różnic w technologii oraz zastosowania poszczególnych typów lamp. Istotne jest, aby przy wyborze źródła światła brać pod uwagę nie tylko jego właściwości, ale również przeznaczenie, co powinno być oparte na analizie wymagań oświetleniowych w danej lokalizacji.

Pytanie 22

Która z przedstawionych opraw oświetleniowych najlepiej nadaje się do oświetlenia ogólnego?

A. D.

B. C.

C. A.

D. B.

Odpowiedź C jest poprawna, ponieważ reprezentuje oprawę oświetleniową typu żyrandola, która jest idealna do zastosowania w oświetleniu ogólnym. Żyrandole montowane na suficie emitują światło w sposób równomierny, co pozwala na oświetlenie całego pomieszczenia, eliminując cienie i ciemne kąty. Tego typu oprawy są często stosowane w przestrzeniach takich jak salony, jadalnie czy biura, gdzie kluczowe jest zapewnienie odpowiedniego poziomu oświetlenia dla komfortu użytkowników. Żyrandole mogą również pełnić funkcję dekoracyjną, a ich design często wzbogaca estetykę wnętrza. W standardach oświetleniowych, takich jak normy EN 12464-1, określa się zalecane poziomy oświetlenia dla różnych typów pomieszczeń, co podkreśla znaczenie zastosowania odpowiednich opraw do osiągnięcia wymaganej wydajności świetlnej. W praktyce, wybór żyrandola do oświetlenia ogólnego powinien opierać się na wielkości pomieszczenia oraz jego przeznaczeniu, co pozwoli na optymalizację zarówno funkcjonalności, jak i stylu.

Pytanie 23

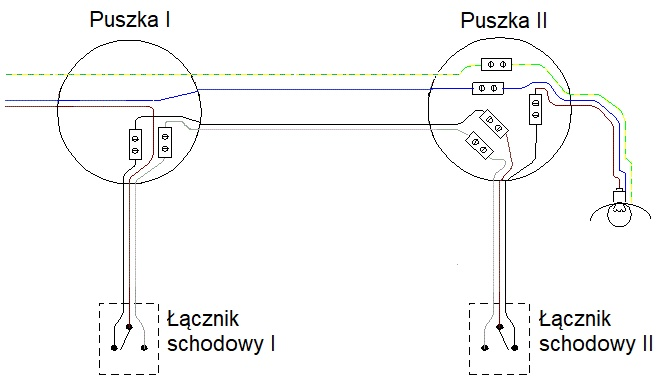

Wskaż miejsce błędnego połączenia na przedstawionym schemacie?

A. Puszka II i łącznik schodowy I.

B. Łącznik schodowy II lub puszka II.

C. Łącznik schodowy I.

D. Puszka I.

Poprawnie wskazane miejsce błędnego połączenia to łącznik schodowy II lub puszka II. Na tym schemacie widać typowy układ sterowania oświetleniem z dwóch miejsc, czyli tzw. układ schodowy. Zgodnie z zasadą działania, oba łączniki schodowe muszą mieć: jeden zacisk wspólny (COM) oraz dwa zaciski korespondencyjne, pomiędzy którymi biegną dwa przewody korespondencyjne. Na wspólny jednego łącznika doprowadza się fazę z obwodu oświetleniowego, a ze wspólnego drugiego wyprowadza się przewód fazowy do oprawy oświetleniowej (tzw. przewód „L’” załączany). Przewód neutralny N oraz ochronny PE nie mogą przechodzić przez łączniki, tylko są łączone w puszkach zgodnie z zasadą ciągłości przewodów ochronnych oraz neutralnych. Na schemacie błąd polega na niewłaściwym wpięciu przewodów w puszce II i/lub na zaciskach łącznika schodowego II – w efekcie faza i przewody korespondencyjne nie są połączone tak, jak wymagają tego typowe schematy instalacji schodowej zgodne z dobrą praktyką i normą PN‑HD 60364. W praktyce taki błąd objawia się tym, że lampa nie reaguje prawidłowo na przełączanie jednego z łączników: albo świeci tylko w jednej pozycji, albo w ogóle się nie załącza, albo działa „odwrotnie” względem drugiego łącznika. Moim zdaniem przy każdym montażu układu schodowego warto mieć przed oczami klasyczny schemat: faza na wspólny pierwszego łącznika, dwa przewody korespondencyjne między łącznikami, przewód załączany z wspólnego drugiego łącznika do lampy, N i PE łączone w puszce. Dobrą praktyką jest też konsekwentne stosowanie odpowiednich barw przewodów: brązowy lub czarny jako faza, dwa inne kolory dla korespondencji (ale nie niebieski i zielono‑żółty), niebieski dla N, zielono‑żółty wyłącznie jako PE. Wtedy ryzyko takiego błędnego podłączenia w puszce II lub na łączniku schodowym II jest naprawdę minimalne.

Pytanie 24

Podczas inspekcji świeżo zrealizowanej instalacji elektrycznej nie ma potrzeby weryfikacji

A. wyboru i oznakowania przewodów

B. wartości natężenia oświetlenia na stanowiskach pracy

C. wyboru zabezpieczeń oraz urządzeń

D. rozmieszczenia tablic informacyjnych i ostrzegawczych

Wartość natężenia oświetlenia na stanowiskach pracy nie jest bezpośrednio związana z podstawowymi wymaganiami, jakimi są bezpieczeństwo i sprawność instalacji elektrycznej. W kontekście nadzoru nad nowo wykonanymi instalacjami, ważniejsze jest upewnienie się, że instalacja jest zgodna z normami oraz dobrze zorganizowana pod względem zabezpieczeń, oznaczeń i tablic informacyjnych. Obowiązki związane z badaniem natężenia oświetlenia są zazwyczaj związane z ergonomią pracy i komfortem użytkowników, co zalicza się do bardziej szczegółowych aspektów eksploatacji. W praktyce, standardy takie jak PN-EN 12464-1 oferują wytyczne dotyczące oświetlenia miejsc pracy, ale przed przystąpieniem do pomiarów natężenia, należy upewnić się, że sama instalacja elektryczna działa sprawnie i jest bezpieczna.

Pytanie 25

Podczas korzystania z sprawnie działającego piekarnika elektrycznego z termostatem, żarówka oświetleniowa w pokoju często nieznacznie przygasa. Jakie mogą być przyczyny tego zjawiska?

A. Zbyt mały przekrój przewodów zasilających pomieszczenie

B. Nadpalony styk wyłącznika światła

C. Uszkodzony obwód zasilający piekarnik

D. Słaby styk w lampie

Odpowiedź wskazująca na za mały przekrój przewodów zasilających pomieszczenie jest poprawna, ponieważ zbyt mały przekrój może prowadzić do nadmiernego spadku napięcia w instalacji elektrycznej. W momencie, gdy piekarnik elektryczny, który pobiera znaczne ilości prądu, jest włączony, powoduje to wzrost obciążenia na obwodzie zasilającym. Jeśli przewody zasilające są niewłaściwie dobrane do obciążenia, mogą nie być w stanie dostarczyć wystarczającej ilości energii, co skutkuje chwilowym spadkiem napięcia i przygasaniem żarówek oświetleniowych. Praktycznym przykładem może być sytuacja, gdy piekarnik i inne urządzenia są podłączone do jednego obwodu, co zwiększa obciążenie. Zgodnie z normami PN-IEC 60364, projektując instalacje elektryczne, należy dobierać przekroje przewodów na podstawie przewidywanego obciążenia, co pozwala uniknąć takich problemów. W przypadku zauważenia takich objawów, warto skonsultować się z elektrykiem, który oceni sytuację i doradzi ewentualne zmiany w instalacji.

Pytanie 26

Który z łączników elektrycznych stosowanych do zarządzania oświetleniem w instalacjach budowlanych dysponuje czterema oddzielnymi zaciskami przyłączeniowymi oraz jednym klawiszem do sterowania?

A. Krzyżowy

B. Świecznikowy

C. Jednobiegunowy

D. Schodowy

Łącznik krzyżowy to całkiem sprytne urządzenie, które używamy w instalacjach elektrycznych do sterowania światłem z różnych miejsc. Ma cztery zaciski, więc można do niego podłączyć dwa łączniki schodowe i klawisz krzyżowy. Dzięki temu można włączać i wyłączać światło aż z trzech miejsc, co jest przydatne w dużych pomieszczeniach czy korytarzach, gdzie czasem ciężko dojść do włącznika. Używanie łączników krzyżowych według norm, takich jak PN-IEC 60669-1, nie tylko sprawia, że wszystko działa jak należy, ale zapewnia też bezpieczeństwo. Lokalne przepisy mówią, żeby stosować takie rozwiązania tam, gdzie potrzebujemy lepszej kontroli nad oświetleniem. Przykładowo, w korytarzu w domu mamy jeden włącznik przy drzwiach, drugi na schodach, a jak potrzeba to można dorzucić jeszcze jeden w innym miejscu, żeby było wygodniej.

Pytanie 27

Który rodzaj źródła światła przedstawiono na ilustracji?

A. Wyładowcze wysokoprężne.

B. Żarowe.

C. Półprzewodnikowe.

D. Wyładowcze niskoprężne.

Wybór innych typów źródeł światła, takich jak wyładowcze niskoprężne, półprzewodnikowe czy wyładowcze wysokoprężne, jest nieprawidłowy z kilku powodów. Wyładowcze niskoprężne, takie jak lampy fluorescencyjne, działają na zasadzie wyładowania elektrycznego w gazie, co skutkuje zupełnie inną charakterystyką świetlną. Te lampy emitują miękkie, rozproszone światło o niższej temperaturze barwowej w porównaniu do lamp halogenowych, co sprawia, że są mniej odpowiednie do zastosowań wymagających intensywności oraz jakości światła. Półprzewodnikowe źródła światła, jak diody LED, charakteryzują się wysoką efektywnością energetyczną oraz długą żywotnością, ale również różnią się od żarówek halogenowych pod względem jakości emitowanego światła. W kontekście oświetlenia akcentującego, lampy LED mogą nie osiągać takiej samej temperatury barwowej, co lampy halogenowe. Wyładowcze wysokoprężne, z kolei, to lampy stosowane w oświetleniu ulicznym czy przemysłowym, które generują bardzo silne światło, ale mają ograniczone zastosowanie w kontekście domowym. Wybór niewłaściwego źródła światła może prowadzić do niezadowolenia z jakości oświetlenia oraz wyższych kosztów eksploatacji. Dlatego zrozumienie różnic pomiędzy tymi technologiami jest kluczowe w doborze odpowiednich źródeł światła do konkretnych zastosowań.

Pytanie 28

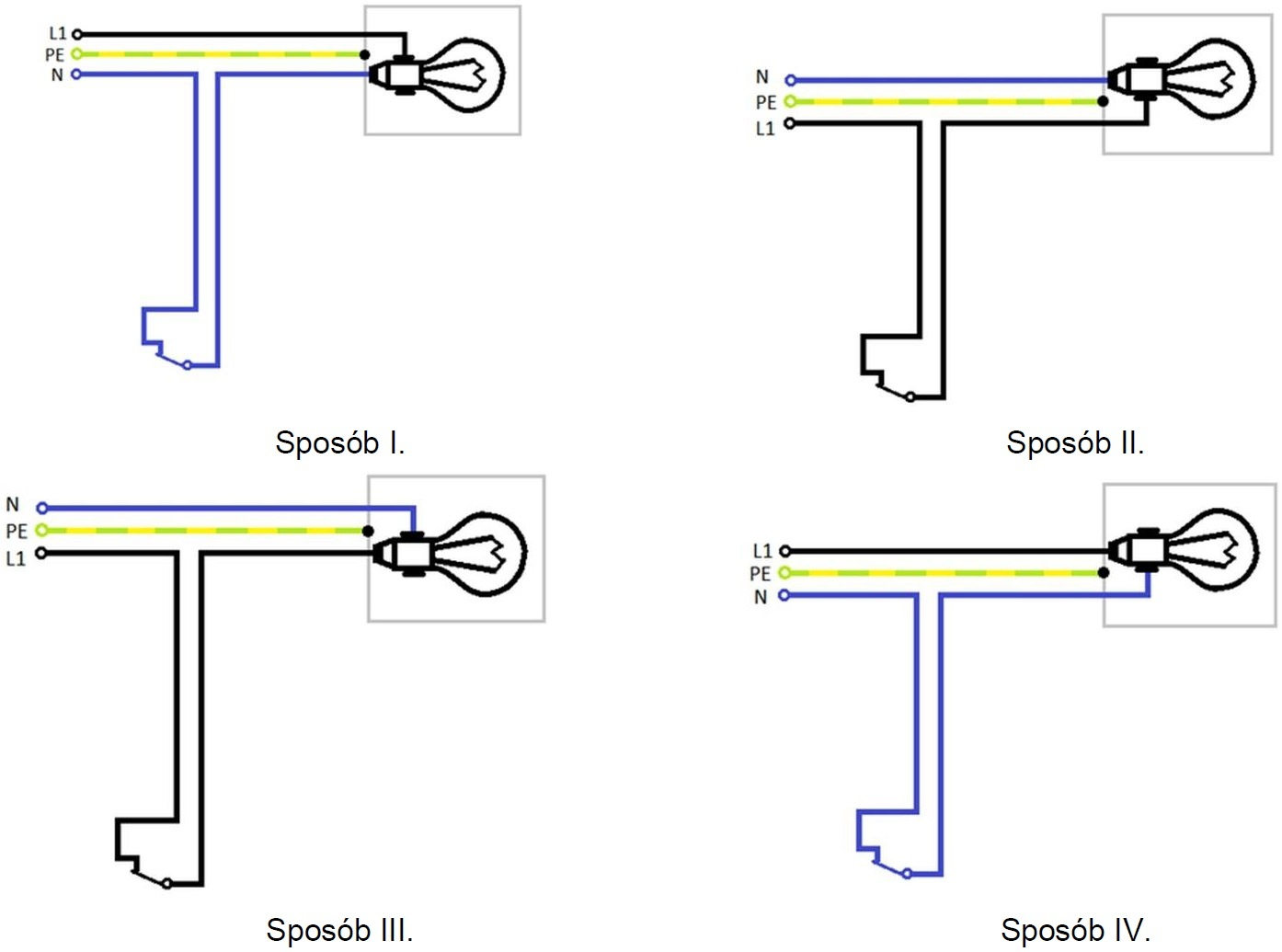

Który sposób podłączenia instalacji oświetleniowej jest poprawny?

A. Sposób I.

B. Sposób III.

C. Sposób II.

D. Sposób IV.

Poprawny jest Sposób III, ponieważ faza L1 jest prowadzona do łącznika, a z łącznika wraca jako przewód załączany do oprawy, natomiast przewód neutralny N biegnie bezpośrednio do lampy. Taki układ spełnia podstawową zasadę PN‑HD 60364, że łącznik oświetleniowy ma rozłączać przewód fazowy, a nie neutralny. Dzięki temu po wyłączeniu światła na gwincie oprawy nie występuje napięcie fazowe, co znacząco poprawia bezpieczeństwo przy wymianie źródła światła czy pracach serwisowych. W Sposobie III zachowana jest też ciągłość przewodu ochronnego PE, który jest doprowadzony do puszki/oprawy i nigdzie nie jest rozłączany, zgodnie z wymaganiami ochrony przeciwporażeniowej. W praktyce taki schemat spotkasz w typowych instalacjach domowych: do puszki łącznika schodzi tylko faza z obwodu oświetleniowego oraz przewód powrotny do lampy, a przewód neutralny i ochronny są łączone w puszce rozgałęźnej lub bezpośrednio w oprawie. Moim zdaniem to też najczytelniejszy układ przy późniejszych modernizacjach – łatwo dołożyć drugi łącznik, czujnik ruchu czy automat schodowy, bo sygnał fazowy jest w łączniku, a tory N i PE są nieprzerywane. Warto zapamiętać, że każda inna konfiguracja, w której odcina się N albo – co gorsza – manipuluje przewodem ochronnym, jest sprzeczna z dobrą praktyką i może powodować niebezpieczne stany napięciowe na metalowych częściach oprawy. Sposób III po prostu trzyma się zasady: faza przez łącznik, neutralny i ochronny na stałe do lampy.

Pytanie 29

Podczas inspekcji świeżo zainstalowanej sieci elektrycznej nie ma konieczności weryfikacji

A. wartości natężenia oświetlenia w miejscach pracy

B. doboru zabezpieczeń i urządzeń

C. doboru oraz oznaczenia przewodów

D. układu tablic informacyjnych i ostrzegawczych

Odpowiedź dotycząca wartości natężenia oświetlenia na stanowiskach pracy jest prawidłowa, ponieważ podczas oględzin nowo wykonanej instalacji elektrycznej, kluczowe jest sprawdzenie elementów, które bezpośrednio wpływają na bezpieczeństwo oraz funkcjonalność instalacji. Wartości natężenia oświetlenia są kontrolowane w kontekście ergonomii i komfortu pracy, ale ich pomiar nie jest wymagany w ramach odbioru samej instalacji elektrycznej. Zgodnie z normą PN-EN 12464-1, która określa wymagania dotyczące oświetlenia miejsc pracy, wartości natężenia powinny być dostosowane do rodzaju wykonywanej pracy, jednak ich pomiar jest bardziej związany z późniejszym użytkowaniem przestrzeni niż z samą instalacją elektryczną. Ważne jest, aby w trakcie odbioru zwracać szczególną uwagę na dobór i oznaczenie przewodów, zabezpieczeń oraz aparatury, które mają kluczowe znaczenie dla prawidłowego funkcjonowania instalacji i zapewnienia bezpieczeństwa użytkowników, co potwierdzają standardy branżowe i przepisy prawa budowlanego.

Pytanie 30

Na którym rysunku przedstawiono oprawkę do źródła światła dużej mocy, nagrzewającego się do temperatur rzędu 300°C?

A. A.

B. C.

C. D.

D. B.

Oprawka oznaczona literą D jest właściwa, ponieważ została wykonana z ceramiki, co czyni ją idealnym materiałem do zastosowania w źródłach światła o dużej mocy. Ceramika charakteryzuje się wysoką odpornością na temperatury, które mogą osiągać nawet 300°C, co jest kluczowe dla zapewnienia bezpieczeństwa i wydajności systemu oświetleniowego. W praktyce, oprawki ceramiczne są szeroko stosowane w lampach halogenowych i LED o dużej mocy, gdzie efektywne odprowadzanie ciepła jest niezbędne. Materiał ten nie tylko dobrze przewodzi ciepło, ale również minimalizuje ryzyko deformacji pod wpływem wysokich temperatur. Zastosowanie ceramiki w takich oprawkach wpisuje się w standardy branżowe, które uwzględniają bezpieczeństwo i efektywność energetyczną. Warto również zauważyć, że w przypadku źródeł światła dużej mocy, niewłaściwie dobrane materiały mogą prowadzić do uszkodzeń zarówno oprawki, jak i samego źródła światła, co może skutkować awarią i zwiększonym ryzykiem pożaru. Dlatego wybór ceramiki jako materiału na oprawki jest zgodny z najlepszymi praktykami inżynieryjnymi.

Pytanie 31

W strefie 0 przedstawionego na rysunku pomieszczenia z wanną można instalować

A. oprawy oświetleniowe o II klasie ochronności.

B. urządzenia zasilanie prądem zmiennym do 12 V.

C. elektryczne podgrzewacze wody.

D. przenośne odbiorniki o II klasie ochronności.

W strefach 0 pomieszczeń z wanną istnieją surowe przepisy dotyczące dozwolonych instalacji elektrycznych, które mają na celu ochronę przed porażeniem prądem. Strefa ta jest szczególnie niebezpieczna ze względu na bezpośredni kontakt z wodą, co zwiększa ryzyko elektrycznego wstrząsu. Przenośne odbiorniki o II klasie ochronności, choć zaprojektowane z myślą o bezpieczeństwie, nie są odpowiednie do użycia w strefie 0, ponieważ nie zapewniają wystarczającej ochrony przed wodą. Podobnie elektryczne podgrzewacze wody, które mogą być zainstalowane w innych strefach, w strefie 0 mogą stwarzać poważne zagrożenia, ponieważ ich konstrukcja nie jest dostosowana do tak ekstremalnych warunków. Odnośnie opraw oświetleniowych o II klasie ochronności, chociaż mogą one być stosowane w strefie 1 i 2, to w strefie 0 ich użycie jest niewłaściwe. W strefie 0 należy stosować jedynie urządzenia zasilane niskim napięciem, co zapewnia najwyższy poziom bezpieczeństwa. Właściwe podejście do projektowania instalacji elektrycznych w strefach mokrych powinno opierać się na rygorystycznym przestrzeganiu norm, co ma kluczowe znaczenie w zapobieganiu wypadkom i zapewnieniu bezpieczeństwa użytkowników.

Pytanie 32

Na którym rysunku przedstawiono zgodne ze schematem połączenie układu sterowania oświetleniem?

A. A.

B. D.

C. C.

D. B.

Schemat C został zaprezentowany w sposób, który odpowiada zasadom prawidłowego montażu instalacji elektrycznych. W tym schemacie przewód fazowy (L) jest właściwie podłączony do jednego z łączników, co umożliwia sterowanie oświetleniem w sposób zgodny z normami. Przewód neutralny (N) nie jest połączony z łącznikami, co jest zgodne z dobrymi praktykami w instalacjach oświetleniowych, gdzie przewody neutralne zazwyczaj podłączane są bezpośrednio do źródła światła lub rozdzielnicy. Taki układ zapewnia bezpieczeństwo oraz minimalizuje ryzyko porażenia prądem. Zastosowanie schematu C w praktyce pozwala na efektywne i bezpieczne sterowanie oświetleniem, co jest kluczowe w projektowaniu oraz wykonawstwie instalacji elektrycznych. Warto również zwrócić uwagę na konieczność przestrzegania odpowiednich norm, takich jak PN-IEC 60364, które regulują sposób wykonywania instalacji elektrycznych, aby były one zarówno funkcjonalne, jak i bezpieczne dla użytkowników.

Pytanie 33

Jakiego łącznika używa się do zarządzania oświetleniem w klatce schodowej przy zastosowaniu automatu schodowego?

A. Schodowego

B. Dzwonkowego

C. Krzyżowego

D. Hotelowego

Wybór innych łączników do sterowania oświetleniem w klatkach schodowych może prowadzić do nieefektywnych i niewygodnych rozwiązań. Łącznik krzyżowy jest stosowany do sterowania jednym źródłem światła z wielu lokalizacji, co w kontekście klatki schodowej może być w niektórych przypadkach niewłaściwe, jeśli nie ma potrzeby włączania i wyłączania światła w różnych punktach. Użycie łącznika krzyżowego bez odpowiedniego zaplanowania może prowadzić do komplikacji w obwodzie i potencjalnych problemów z działaniem. Łącznik hotelowy, z kolei, jest przeznaczony do specyficznych instalacji w hotelach, gdzie goście mogą korzystać z różnych źródeł światła w pokojach, bez możliwości sterowania ogólnym oświetleniem korytarza. Taki system nie jest dedykowany do standardowego użytku w domach lub budynkach mieszkalnych, co czyni go mniej praktycznym wyborem dla klatki schodowej. Warto również zauważyć, że łącznik dzwonkowy charakteryzuje się inną funkcjonalnością i skutecznością, co jest kluczowe w sytuacjach, gdzie oświetlenie powinno być włączane i wyłączane szybko i efektywnie, np. podczas wchodzenia lub wychodzenia z klatki schodowej. Myląc zastosowanie tych łączników, można łatwo stworzyć nieprzyjazne i niepraktyczne warunki użytkowania, co z pewnością wpłynie na komfort i bezpieczeństwo użytkowników.

Pytanie 34

Na rysunku przedstawiono schemat układu sterowania oświetleniem oraz diagram działania zastosowanego przekaźnika. Który opis działania układu jest prawidłowy?

A.		B.
Sekwencja	Efekt działania układu	Sekwencja	Efekt działania układu
0	Zgaszone są obie żarówki	0	Zgaszone są obie żarówki
1	Świeci tylko żarówka R1	1	Świeci tylko żarówka R1
2	Świeci tylko żarówka R2	2	Świeci tylko żarówka R2
3	Świeci tylko żarówka R1	3	Świeci tylko żarówka R1
4	Zgaszone są obie żarówki	4	Świecą obie żarówki
C.		D.
Sekwencja	Efekt działania układu	Sekwencja	Efekt działania układu
0	Zgaszone są obie żarówki	0	Świecą obie żarówki
1	Świeci tylko żarówka R1	1	Świeci tylko żarówka R1
2	Świeci tylko żarówka R2	2	Świeci tylko żarówka R2
3	Świecą obie żarówki	3	Zgaszone są obie żarówki
4	Zgaszone są obie żarówki	4	Świecą obie żarówki

A. A.

B. C.

C. D.

D. B.

Odpowiedź C. jest prawidłowa, ponieważ dokładnie odzwierciedla działanie układu sterowania oświetleniem przedstawionego na rysunku oraz diagramu działania przekaźnika. W sekwencji 0, gdy żadne z styków nie są aktywne, obie żarówki pozostają zgaszone. Następnie w sekwencji 1, aktywacja styku 1-2 powoduje świecenie żarówki R1, co pokazuje zastosowanie przekaźników w prostych układach sterujących. W sekwencji 2, aktywacja styku 3-4 skutkuje załączeniem żarówki R2, co ilustruje możliwość niezależnego sterowania różnymi źródłami światła. W sekwencji 3, w której oba styki są aktywne, zarówno R1, jak i R2 świecą, co pokazuje, jak można zintegrować różne obwody w jednym układzie. Na koniec, w sekwencji 4, układ wraca do stanu początkowego, co jest typowym zachowaniem w układach sterujących, gdzie ważna jest możliwość cyklicznego powracania do stanu zerowego. Takie podejście jest zgodne z najlepszymi praktykami w automatyzacji i sterowaniu, umożliwiając efektywne zarządzanie oświetleniem w różnych aplikacjach.

Pytanie 35

Ile powinna wynosić minimalna liczba żył przewodów w miejscach oznaczonych X oraz Y na przedstawionym schemacie instalacji elektrycznej, aby po jej wykonaniu zgodnie z tym schematem możliwe było jednoczesne sterowanie oświetleniem w obu punktach oświetleniowych niezależnie czterema łącznikami?

A. X – 5 żył, Y – 4 żyły.

B. X – 5 żył, Y – 5 żył.

C. X – 4 żyły, Y – 5 żył.

D. X – 4 żyły, Y – 4 żyły.

Wybrana odpowiedź jest prawidłowa, ponieważ aby umożliwić jednoczesne sterowanie oświetleniem w dwóch punktach za pomocą czterech łączników, zastosowanie odpowiedniej liczby żył w przewodach jest kluczowe. W punkcie X potrzebujemy czterech żył, co pozwala na zainstalowanie łącznika krzyżowego. Taki łącznik wymaga dwóch przewodów do sterowania i dwóch do łączenia z innymi łącznikami. W punkcie Y z kolei, pięć żył jest niezbędnych, ponieważ oprócz czterech żył dla łącznika krzyżowego, potrzebujemy jeszcze jednego przewodu do zasilania samego oświetlenia. W praktyce, stosowanie łączników schodowych i krzyżowych to standard w instalacjach elektrycznych, szczególnie w dużych pomieszczeniach, gdzie wiele punktów oświetleniowych jest sterowanych z różnych miejsc. Dzięki dobrej organizacji przewodów można uniknąć problemów z nieprawidłowym działaniem systemu oświetlenia oraz zapewnić komfort użytkowania, co jest zgodne z dobrymi praktykami branżowymi.

Pytanie 36

Który z wymienionych przełączników instalacyjnych służy do kontrolowania dwóch sekcji źródeł światła w żyrandolu?

A. Krzyżowy

B. Schodowy

C. Świecznikowy

D. Dwubiegunowy

Odpowiedź 'Świecznikowy' jest poprawna, ponieważ łącznik świecznikowy jest dedykowany do sterowania różnymi sekcjami źródeł światła w żyrandolach. Dzięki niemu można niezależnie włączać i wyłączać poszczególne źródła światła, co pozwala na regulację natężenia oświetlenia w pomieszczeniu oraz na tworzenie różnorodnych efektów świetlnych. Przykładem zastosowania łącznika świecznikowego może być sytuacja, gdy w jednym pomieszczeniu zainstalowany jest żyrandol z dwoma sekcjami, na przykład w salonie, gdzie można włączyć tylko jedną część żyrandola na wieczorny relaks, a drugą podczas spotkań rodzinnych. Stosowanie łączników świecznikowych jest zgodne z normami instalacji elektrycznych, co zapewnia bezpieczeństwo i komfort użytkowania. Dobre praktyki sugerują ich wykorzystanie w pomieszczeniach, gdzie różne źródła światła pełnią istotną rolę w aranżacji przestrzeni oraz atmosferze wnętrza.

Pytanie 37

Który z podanych łączników elektrycznych jest przeznaczony do układu niezależnego sterowania światłem z przynajmniej 3 różnych lokalizacji?

A. Jednobiegunowy

B. Świecznikowy

C. Dwubiegunowy

D. Krzyżowy

Odpowiedź 'Krzyżowy' jest poprawna, ponieważ łącznik krzyżowy jest kluczowym elementem w instalacjach elektrycznych, które wymagają sterowania oświetleniem z wielu miejsc. Umożliwia on połączenie trzech lub więcej punktów sterujących, co znacznie zwiększa elastyczność w zarządzaniu oświetleniem w większych pomieszczeniach lub w korytarzach. Przykładem zastosowania łącznika krzyżowego może być sytuacja, w której światło w długim korytarzu jest kontrolowane zarówno na początku, w środku, jak i na końcu. W połączeniu z łącznikami schodowymi, które umożliwiają sterowanie z dwóch miejsc, łącznik krzyżowy wprowadza dodatkowy poziom kontroli, co jest zgodne z najlepszymi praktykami w instalacjach elektrycznych. Zgodnie z normami PN-IEC 60669-1, stosowanie łączników krzyżowych jest rekomendowane w celu zapewnienia wygodnego i funkcjonalnego dostępu do systemu oświetlenia, co zwiększa komfort użytkowania oraz efektywność energetyczną.

Pytanie 38

Który rodzaj źródła światła przedstawiono na ilustracji?

A. Żarowe.

B. Wyładowcze niskoprężne.

C. Półprzewodnikowe.

D. Wyładowcze wysokoprężne.

Wybór źródła światła wyładowczego niskoprężnego, żarowego lub wyładowczego wysokoprężnego jest błędny z kilku powodów. Źródła wyładowcze niskoprężne, takie jak lampy fluorescencyjne, wymagają odpowiednich warunków ciśnienia, aby generować światło, co jest zupełnie inne niż zasada działania źródeł półprzewodnikowych. Te lampy są również mniej efektywne energetycznie, a ich żywotność jest znacznie krótsza w porównaniu do źródeł LED. Źródła żarowe działają na zasadzie podgrzewania włókna, co prowadzi do znaczących strat energii w postaci ciepła, a ich niska efektywność sprawia, że są mniej preferowane w nowoczesnych zastosowaniach. Wyładowcze wysokoprężne lampy, chociaż bardziej efektywne niż ich niskoprężne odpowiedniki, mają ograniczone zastosowanie w porównaniu do technologii LED, a ich konstrukcja oraz waga mogą być problematyczne w wielu aplikacjach. Często błędne założenia wynikają z nieznajomości różnic technicznych między tymi klasami źródeł światła oraz ich zastosowaniami w praktyce. Współczesne normy dotyczące oświetlenia, takie jak EN 12464-1, zwracają uwagę na znaczenie efektywności energetycznej oraz jakości światła, co wyklucza tradycyjne technologie na rzecz bardziej innowacyjnych rozwiązań, jak diody LED.

Pytanie 39

Wskaż prawidłowy schemat sterowania oświetleniem z dwóch niezależnych miejsc.

A. Schemat 4.

B. Schemat 2.

C. Schemat 1.

D. Schemat 3.

Schemat 4. przedstawia powszechnie stosowany układ schodowy, który umożliwia efektywne i wygodne sterowanie oświetleniem z dwóch niezależnych lokalizacji. W tym układzie zastosowanie dwóch przełączników krzyżowych pozwala na pełną kontrolę nad oświetleniem, niezależnie od ich pozycji. Dzięki temu użytkownik może włączać oraz wyłączać światło zarówno z korytarza, jak i z pokoju, co znacząco poprawia komfort użytkowania oraz elastyczność systemu oświetleniowego. To podejście jest zgodne z normami i dobrymi praktykami stosowanymi w instalacjach elektrycznych, gdzie priorytetem jest zarówno funkcjonalność, jak i bezpieczeństwo. W praktyce, instalacje schodowe są szczególnie przydatne w dużych domach lub biurach, gdzie odległość między przełącznikami może być znaczna. Dodatkowo, poprzez odpowiednie planowanie i zastosowanie schematu schodowego, można uzyskać znaczną oszczędność energii, eliminując niepotrzebne pozostawianie włączonego oświetlenia. Warto także zaznaczyć, że prawidłowe wykonanie takiej instalacji wymaga znajomości zasad elektryki oraz umiejętności czytania schematów elektrycznych, co stanowi ważny element edukacji zawodowej w dziedzinie elektrotechniki.

Pytanie 40

Na którym rysunku przedstawiono żarówkę halogenową?

A. C.

B. A.

C. B.

D. D.

W przypadku odpowiedzi A, C oraz D, można zauważyć, że błędnie klasyfikują one rodzaje żarówek, co może prowadzić do dezinformacji na temat ich właściwości i zastosowań. Żarówka A, stanowiąca tradycyjną żarówkę żarnikową, wykorzystuje włókno wolframowe i charakteryzuje się dużą ilością emitowanego ciepła, co skutkuje niższą efektywnością energetyczną. W związku z tym, w wielu krajach wprowadzono ograniczenia dotyczące ich produkcji i sprzedaży. Żarówka C to żarówka energooszczędna, która działa na zasadzie fluorescencji, a jej kształt i konstrukcja różnią się od klasycznych żarówek halogenowych. Mimo że oferuje znacznie niższe zużycie energii, ma tendencję do generowania zimnego, nieprzyjemnego światła, co może nie być odpowiednie w wielu zastosowaniach. Żarówka D, oznaczająca źródło LED, jest nowoczesnym rozwiązaniem, które łączy w sobie wiele zalet, takich jak długa żywotność i niskie zużycie energii, ale jej konstrukcja i działanie różnią się od halogenów. Osoby udzielające odpowiedzi mogą mylić te różnice ze względu na podobieństwo w zastosowaniach oświetleniowych, jednakże każdy z tych typów żarówek ma swoje unikalne cechy oraz ograniczenia, które warto znać przed dokonaniem wyboru.
