Wyniki egzaminu

Nowy egzamin

Informacje o egzaminie:

Zawód: Technik urządzeń i systemów energetyki odnawialnej
Kwalifikacja: ELE.11 - Eksploatacja urządzeń i systemów energetyki odnawialnej
Data rozpoczęcia: 17 grudnia 2025 19:31
Data zakończenia: 17 grudnia 2025 20:12

Egzamin zdany!

Wynik: 25/40 punktów (62,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Po aktywacji alarmu przez presostat niskiego ciśnienia w sprężarkowej pompie ciepła typu B/W należy przede wszystkim zweryfikować stan

A. filtra zanieczyszczeń w instalacji grzewczej

B. skraplacza po stronie wody

C. parownika po stronie czynnika chłodniczego

D. skraplacza po stronie czynnika chłodniczego

Poprawna odpowiedź to sprawdzenie stanu parownika po stronie czynnika chłodniczego, ponieważ to właśnie on odgrywa kluczową rolę w procesie absorpcji ciepła z otoczenia. W przypadku sprężarkowej pompy ciepła typu B/W, parownik odpowiada za odparowanie czynnika chłodniczego, co prowadzi do jego schłodzenia. W sytuacji zgłoszenia alarmu ze strony presostatu niskiego ciśnienia, obniżone ciśnienie może sugerować, że parownik jest zamarznięty lub zanieczyszczony, co uniemożliwia prawidłowy przepływ czynnika. Należy również zwrócić uwagę na odpowiednie parametry pracy urządzenia, które powinny być zgodne z aktualnymi normami i standardami, takimi jak normy EN 14511 dotyczące pomp ciepła. Regularne kontrole stanu parownika i jego czystości są niezbędne, aby zapewnić efektywność energetyczną oraz długowieczność urządzenia. W praktyce, czyszczenie parownika powinno być przeprowadzane co najmniej raz w roku, a w warunkach intensywnej eksploatacji może być konieczne częściej. Zrozumienie tych procesów jest kluczowe dla skutecznego zarządzania systemem grzewczym i minimalizacji ryzyka awarii.

Pytanie 2

Kocioł na biomasę wykorzystał 100 kg osuszonych zrębków z wierzby krzewiastej, które mają wartość opałową 16 MJ/kg oraz sprawność równą 0,75. Ile ciepła wygenerowano podczas spalania?

A. 1 200 MJ

B. 1 000 MJ

C. 2 133 MJ

D. 1 600 MJ

Aby obliczyć ilość ciepła wydzielającego się podczas spalania biomasowego, można zastosować wzór: Q = m * Qv * η, gdzie Q to wydzielone ciepło, m to masa paliwa, Qv to wartość opałowa, a η to sprawność kotła. W tym przypadku masa zrębków wynosi 100 kg, wartość opałowa wynosi 16 MJ/kg, a sprawność kotła to 0,75. Podstawiając wartości do wzoru, otrzymujemy: Q = 100 kg * 16 MJ/kg * 0,75 = 1200 MJ. Takie obliczenia są kluczowe w projektowaniu systemów grzewczych, ponieważ pozwalają na oszacowanie efektywności energetycznej wykorzystywanych materiałów. W praktyce wiedza ta jest niezbędna dla inżynierów zajmujących się odnawialnymi źródłami energii, aby mogli optymalizować procesy spalania i maksymalizować wydajność energetyczną kotłów na biomasę. Dobre praktyki nakazują również regularne monitorowanie sprawności systemów grzewczych, aby zapewnić ich efektywność i zmniejszyć emisję zanieczyszczeń.

Pytanie 3

Pompa ciepła o współczynniku efektywności COP=3 korzysta z energii elektrycznej o mocy 2kW. Jaka jest teoretyczna moc grzewcza tej pompy?

A. 2 kW

B. 0,66 kW

C. 6 kW

D. 5 kW

Pompa ciepła o współczynniku wydajności COP równym 3 oznacza, że na każdy 1 kW pobranej mocy elektrycznej, pompa ciepła jest w stanie wygenerować 3 kW mocy grzewczej. W przypadku, gdy pompa ciepła pobiera moc 2 kW z sieci elektrycznej, teoretyczna moc grzewcza oblicza się według wzoru: moc grzewcza = COP * moc elektryczna. Wstawiając wartości: moc grzewcza = 3 * 2 kW = 6 kW. To oznacza, że na każde 2 kW mocy elektrycznej pompa ciepła jest w stanie dostarczyć aż 6 kW mocy grzewczej, co czyni ją efektywnym rozwiązaniem w systemach ogrzewania. To zjawisko jest kluczowe w kontekście efektywności energetycznej budynków, gdzie właściwy dobór i zastosowanie pomp ciepła mogą znacząco obniżyć koszty ogrzewania oraz zmniejszyć emisję CO2. Przykładem zastosowania mogą być budynki pasywne, gdzie pompy ciepła zapewniają wystarczającą moc grzewczą przy minimalnym zużyciu energii.

Pytanie 4

Wskazanie przedstawionego na ilustracji termometru wynosi

A. 21°C

B. 23°C

C. 24°C

D. 22°C

Wskazanie termometru na zdjęciu wynosi 24°C, co można odczytać z położenia wskazówki pomiędzy wartościami 20°C a 30°C. Wartość ta jest szczególnie istotna w kontekście pomiarów temperatury otoczenia oraz w zastosowaniach medycznych, gdzie precyzyjny odczyt temperatury ciała może mieć kluczowe znaczenie dla diagnozy. Standardowe termometry cieczy, jak te na zdjęciu, są powszechnie stosowane ze względu na swoją dokładność, a także łatwość w użytkowaniu. Praktyczne zastosowanie takich pomiarów obejmuje także kontrolowanie warunków w różnych procesach przemysłowych, w których temperatura ma wpływ na właściwości materiałów. Warto również pamiętać, że zgodnie z normami metrologicznymi, dokładność pomiaru temperatury powinna mieścić się w granicach określonych przez standardy branżowe, co zapewnia rzetelność odczytów, szczególnie w kontekście badań naukowych i medycznych.

Pytanie 5

Jakie kryterium trzeba uwzględnić, oceniając możliwość instalacji nowego kotła na biomasę w połączeniu z istniejącym kominem?

A. Częstotliwość usuwania

B. Działanie kwaśnych kondensatów

C. Pomiar emisji

D. Siłę ciągu

Rozważając inne czynniki związane z podłączeniem kotła na biomasę do istniejącego komina, można zauważyć, że ich znaczenie jest często mylnie interpretowane. Działanie kwaśnych kondensatów, mimo że istotne w kontekście korozji komina, nie jest pierwszym czynnikiem decydującym o możliwości podłączenia kotła. Kwaśne kondensaty są efektem spalania paliw, które emitują substancje kwasowe, a ich obecność zależy od jakości paliwa oraz warunków spalania. Nie wystarczą one jednak do ustalenia, czy kocioł może być podłączony do konkretnego komina. Pomiar emisji, chociaż ważny w kontekście ochrony środowiska i zgodności z normami, również nie odpowiada na pytanie o siłę ciągu, która jest kluczowym czynnikiem wpływającym na bezpieczeństwo i efektywność systemu. Częstotliwość wymiatania, mimo że może mieć znaczenie dla konserwacji systemu kominowego, nie jest bezpośrednio powiązana z wymogami dotyczącymi ciągu kominowego. Typowym błędem myślowym jest więc koncentrowanie się na aspektach związanych z emisjami i konserwacją, zapominając o fundamentalnej roli siły ciągu w efektywnym funkcjonowaniu instalacji grzewczej. Bez odpowiedniego ciągu kominowego, nawet najczystsze i najbardziej efektywne urządzenie grzewcze może nie działać prawidłowo, co prowadzi do wzrostu emisji i potencjalnych zagrożeń dla bezpieczeństwa użytkowników.

Pytanie 6

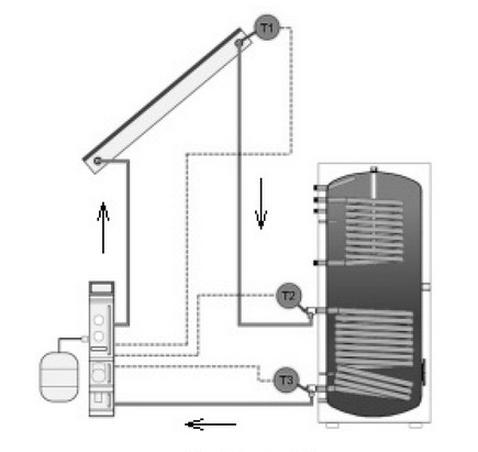

Jeżeli w instalacji solarnej przedstawionej na rysunku sterownik wyłączył pompę obiegową, to oznacza, że temperatura

A. T3 = T2

B. T3 < T2

C. T3 > Tl

D. T3 < Tl

Wybór odpowiedzi T3 < Tl, T3 < T2 lub T3 = T2 opiera się na nieprawidłowym zrozumieniu podstawowych zasad funkcjonowania instalacji solarnych oraz działania pomp obiegowych. Przy założeniu, że temperatura w obiegu (T3) byłaby niższa od temperatury w zbiorniku (Tl), pompa obiegowa wciąż mogłaby pracować, aby podnieść ciepłotę w systemie. Jednakże, w przypadku, gdy T3 jest niższe od Tl, oznaczałoby to, że energia zgromadzona w zbiorniku nie jest wykorzystywana efektywnie, co skutkowałoby marnotrawstwem energii. Natomiast T3 < T2 sugeruje, że temperatura w obiegu jest niższa niż w innym punkcie systemu, co znów wskazuje na nieefektywność. W realnych systemach, celem jest osiągnięcie sytuacji, w której T3 przewyższa Tl, co pozwala na efektywne czerpanie energii słonecznej. Odpowiedź T3 = T2 mogłaby sugerować, że nie ma różnicy temperatur, co również byłoby niekorzystne w kontekście energii z odnawialnych źródeł. Takie błędne myślenie często wynika z braku zrozumienia mechanizmów termicznych oraz strategii efektywnego wykorzystania energii, co jest kluczowe w nowoczesnych technologiach grzewczych.

Pytanie 7

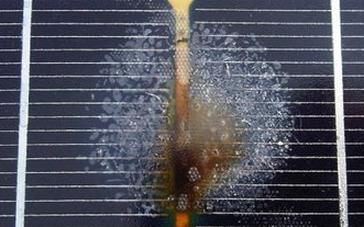

Przedstawiona na rysunku awaria modułu fotowoltaicznego jest związana z

A. powstaniem gorącego punktu w wyniku mikropęknięć i zacienienia.

B. degeneracją i zżółknięciem warstwy EVA.

C. delaminacją folii w miejscu ścieżki prądowej.

D. uszkodzeniem mechanicznym w czasie gradobicia.

Twoja odpowiedź na temat gorących punktów w modułach fotowoltaicznych jest jak najbardziej trafna. Te zjawiska są spowodowane mikropęknięciami w ogniwach oraz zacienieniem, co sprawia, że część panelu nie dostaje wystarczającej ilości światła. Efekt? Gorące punkty prowadzą do przegrzewania i zmniejszonej wydajności. W praktyce warto regularnie kontrolować stan paneli i dbać o ich czystość, bo to naprawdę może pomóc w uniknięciu takich problemów. Wiele nowoczesnych systemów ma wbudowane układy monitorujące, które pozwalają szybko zauważyć takie anomalia. No i nie zapominaj o jakości materiałów – to kluczowe, żeby zredukować ryzyko uszkodzeń. Dobry przepływ powietrza i unikanie zacienienia to też ważne aspekty, które przemawiają za dłuższą żywotnością paneli. Tak więc, pamiętając o tych rzeczach, można lepiej zrozumieć awarie i poprawić efektywność modułów.

Pytanie 8

W trakcie fermentacji w biogazowni najważniejsze jest kontrolowanie i rejestrowanie

A. zasadowości

B. wilgotności

C. masy substratu

D. temperatury

Wilgotność, masa substratu oraz zasadowość są również ważnymi parametrami w procesie fermentacji, jednak nie mają one tak kluczowego znaczenia jak temperatura. Wilgotność wpływa na rozpuszczalność substancji i mobilność mikroorganizmów, ale jej kontrola nie jest wystarczająca do zapewnienia optymalnych warunków fermentacji. Zbyt niska lub zbyt wysoka wilgotność może prowadzić do zahamowania aktywności mikroorganizmów. Masa substratu, choć istotna dla określenia wydajności procesu i ilości generowanego biogazu, nie wpływa bezpośrednio na warunki fermentacyjne. Problem z koncentrowaniem się na masie substratu jako kluczowym wskaźniku może prowadzić do błędnych założeń dotyczących optymalizacji procesu. Zasadowość (pH) jest niezbędna dla prawidłowego rozwoju organizmów fermentacyjnych, ale zmiany pH są często wynikiem zmian w temperaturze i składzie substratów, a nie podstawowym parametrem kontrolnym. Dlatego pomijanie temperatury w kontekście monitorowania procesu fermentacji może prowadzić do nieefektywnej produkcji biogazu oraz problemów z stabilnością systemu. Zrozumienie, że temperatura jest głównym czynnikiem determinującym aktywność mikrobiologiczną oraz szybkość reakcji biochemicznych, jest kluczowe dla efektywnego zarządzania biogazownią i osiągania wysokiej wydajności produkcji biogazu.

Pytanie 9

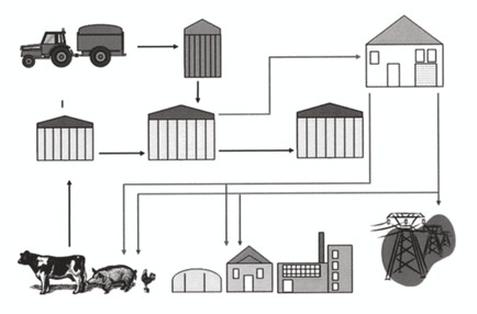

Rysunek przedstawia schemat ideowy

A. gazowni.

B. elektrociepłowni.

C. oczyszczalni ścieków.

D. biogazowni.

Zaznaczyłeś 'biogazowni', co jest jak najbardziej na miejscu. Rysunek pokazuje schemat biogazowni, gdzie organiczne materiały, takie jak gnojówka czy odpady z produkcji rolniczej, przechodzą przez fermentację beztlenową. Dzięki temu powstaje biogaz, który w głównej mierze składa się z metanu i dwutlenku węgla. Ten biogaz można wykorzystywać do produkcji prądu, ciepła, a nawet jako paliwo do samochodów. W biogazowni kluczowe są zbiorniki fermentacyjne, w których następuje rozkład materii organicznej. Biogazownie mają spory wpływ na ochronę środowiska, bo zmniejszają emisję gazów cieplarnianych i wspierają pomysły na gospodarkę bez odpadów. Z mojego doświadczenia wynika, że dobór odpowiednich składników i utrzymywanie dobrych warunków, jak temperatura czy pH, mogą naprawdę podnieść efektywność tego całego procesu.

Pytanie 10

W jaki miesiącu najlepiej jest przeprowadzić sadzenie wierzby przeznaczonej na cele energetyczne?

A. styczniu

B. sierpniu

C. październiku

D. kwietniu

Zbiór wierzby energetycznej w sierpniu, kwietniu czy październiku nie jest zalecany z kilku powodów, które odnoszą się do biologii roślin oraz ich cyklu wegetacyjnego. Sierpień to czas aktywnego wzrostu roślin, co znacząco zwiększa ich zawartość wody. Wysoka wilgotność biomasy wpływa negatywnie na jej wartość opałową, co jest kluczowe w przypadku wierzby uprawianej na cele energetyczne. Zbiór w takich warunkach może skutkować niższą efektywnością energetyczną oraz trudnościami w przechowywaniu. Z kolei zbiór w kwietniu, chociaż teoretycznie mógłby wydawać się korzystny ze względu na zakończenie okresu spoczynku roślin, wiąże się z ryzykiem uszkodzenia młodych pędów, co może prowadzić do obniżenia plonów w kolejnych latach. W przypadku października, zbliżającego się okresu zimowego, mamy do czynienia z możliwością wystąpienia przymrozków, co również negatywnie wpływa na jakość zbieranego materiału i może powodować straty. W praktyce, błędne podejście do zbioru wierzby w tych miesiącach często wynika z braku zrozumienia cyklu wegetacyjnego oraz specyfiki gatunku. Kluczowe jest przestrzeganie zasad agrotechniki, które jasno wskazują, że zbiór powinien odbywać się w okresie, gdy rośliny są w stanie spoczynku, co korzystnie wpływa na jakość i wydajność biomasy energetycznej.

Pytanie 11

Spalanie zanieczyszczonego i mokrego pelletu nie prowadzi do

A. zatrzymywania podajnika ślimakowego

B. ograniczenia dopływu powietrza do kotła

C. wytwarzania większej ilości popiołu

D. gromadzenia się zgorzeliny w kotle

Wybór odpowiedzi dotyczącej zmniejszenia dopływu powietrza do kotła jako przyczyny problemów ze spalaniem zanieczyszczonego i wilgotnego pelletu jest błędny z kilku powodów. Przede wszystkim, zanieczyszczony i wilgotny pellet prowadzi głównie do problemów związanych z obniżoną efektywnością spalania oraz zwiększoną produkcją popiołu. Zanieczyszczenia w postaci pyłów lub dodatków mogą prowadzić do blokady podajnika ślimakowego, co z kolei przekłada się na niemożność dostarczenia paliwa do palnika. Wilgotność pelletu powoduje, że podczas spalania generowane są znaczne ilości pary wodnej, co również wpływa na jakość procesu spalania, ale nie zmienia konstrukcji samego kotła ani jego systemu doprowadzania powietrza. Odkładanie się zgorzeliny w kotle jest innym problemem, które może wynikać z nieodpowiedniego procesu spalania, jednak nie jest bezpośrednio związane z ilością powietrza dostarczanego do kotła. W praktyce, szybkie wydobywanie spalin oraz odpowiednie mieszanie powietrza z paliwem są krytycznymi elementami, które powinny być monitorowane. Kluczowym wnioskiem jest to, że proces spalania wymaga nie tylko odpowiedniego dopływu powietrza, ale także właściwego paliwa, co pokazuje, że jakość pelletu ma kluczowe znaczenie dla efektywności energetycznej kotłów na biomasę.

Pytanie 12

W piecu z wodnym płaszczem powinno się palić

A. suchym drewnem liściastym

B. suchym drewnem iglastym

C. wilgotnym drewnem iglastym

D. wilgotnym drewnem liściastym

Suchy materiał opałowy, taki jak drewno liściaste, jest kluczowy w kominkach z płaszczem wodnym, ponieważ zapewnia efektywną i czystą produkcję energii cieplnej. Drewno liściaste charakteryzuje się gęstością i niższą zawartością wilgoci niż drewno iglaste, co przekłada się na wyższe wartości opałowe. Wysoka temperatura spalania osiągnięta dzięki suchemu drewnu redukuje emisję szkodliwych substancji, co jest zgodne z aktualnymi normami ochrony środowiska. Ponadto, kominki z płaszczem wodnym są projektowane tak, aby maksymalnie wykorzystywać ciepło generowane podczas spalania, a suche drewno zapewnia optymalne warunki do tego procesu. Przykładowo, drewno dębowe, bukowe czy jesionowe, dzięki swojej gęstości, wydziela dużą ilość energii oraz minimalizuje ryzyko zanieczyszczeń w kominie. W praktyce oznacza to nie tylko lepszą efektywność grzewczą, ale również dłuższy czas palenia i mniej popiołu do usunięcia, co jest istotne dla użytkowników.

Pytanie 13

Jakie będzie dobowe zapotrzebowanie na energię elektryczną dla budynku wyposażonego zgodnie z tabelą, przy uwzględnieniu 30% rezerwy?

Rodzaj urządzenia	Dobowy pobór energii [kWh]
Lodówka	1,1
Pralka	1,05
Żelazko	0,45
Kuchenka	1,85
Oświetlenie	0,4
Urządzenia RTV	0,65

A. 5 kWh

B. 7,15 kWh

C. 7 kWh

D. 5,5 kWh

Poprawna odpowiedź wynika z dokładnych obliczeń dotyczących dobowego zapotrzebowania na energię elektryczną. Aby uzyskać właściwe wartości, należy najpierw zsumować całkowity dobowy pobór energii dla wszystkich urządzeń zainstalowanych w budynku, co w tym przypadku daje 5,5 kWh. Jest to kluczowy krok w ocenie zapotrzebowania energetycznego budynku, ponieważ uwzględnia wszystkie aspekty zużycia energii. Następnie, aby zapewnić odpowiednią stabilność energetyczną i uniknąć problemów z niedoborem energii, dodaje się 30% rezerwy. W obliczeniach 30% z 5,5 kWh wynosi 1,65 kWh, co jest istotne w kontekście standardów budowlanych i energetycznych, które zalecają uwzględnienie rezerw w projektach. Ostateczna suma, 7,15 kWh, uwzględnia zarówno rzeczywiste potrzeby energetyczne budynku, jak i zapas energetyczny, co jest praktyką zgodną z dobrą inżynieryjną i projektową. Takie podejście nie tylko zwiększa efektywność energetyczną, ale także wydłuża żywotność urządzeń, eliminując ryzyko ich przeciążenia.

Pytanie 14

Czyszczenie palnika peletowego w kotle spalającym biomasę powinno być unikanie podczas

A. remontu bieżącego kotła

B. naprawy głównej kotła

C. pracy kotła

D. konserwacji kotła

Czyszczenie palnika peletowego kotła spalającego biomasę podczas jego pracy jest niedopuszczalne z kilku kluczowych powodów. Przede wszystkim, w trakcie pracy kotła występują wysokie temperatury oraz ciśnienia, co stwarza ryzyko pożaru i zranienia personelu. Właściwe procedury operacyjne wymagają, aby wszelkie prace konserwacyjne, w tym czyszczenie, były przeprowadzane tylko wtedy, gdy kocioł jest wyłączony i schłodzony. Dobre praktyki branżowe podkreślają, że przed przystąpieniem do jakiejkolwiek czynności serwisowej, należy zawsze upewnić się, że urządzenie jest bezpieczne w użyciu. Przykładowo, wiele systemów grzewczych jest wyposażonych w specjalne mechanizmy zabezpieczające, które uniemożliwiają uruchomienie urządzenia w czasie, gdy są otwarte elementy do czyszczenia. Wdrożenie takich procedur nie tylko chroni zdrowie pracowników, ale również wydłuża żywotność urządzeń, zapobiegając ich uszkodzeniom spowodowanym nieprawidłową obsługą.

Pytanie 15

W trakcie inspekcji technicznej pompy ciepła dokonuje się oceny

A. ciśnienia oleju w sprężarce

B. gęstości oleju sprężarki

C. gęstości czynnika chłodniczego

D. ciśnienia czynnika chłodniczego

Ciśnienie czynnika chłodniczego jest kluczowym parametrem, który należy ocenić podczas przeglądu technicznego pompy ciepła. Jego monitorowanie pozwala na określenie efektywności systemu i wykrycie potencjalnych usterek. Właściwe ciśnienie czynnika chłodniczego zapewnia optymalne działanie sprężarki, co jest niezbędne dla zachowania właściwej wydajności pompy ciepła. Na przykład, zbyt niskie ciśnienie może prowadzić do przegrzewania sprężarki, co z kolei może spowodować jej uszkodzenie. Z kolei zbyt wysokie ciśnienie może wskazywać na zator w obiegu, co również negatywnie wpływa na funkcjonowanie systemu. Regularne pomiary ciśnienia są zgodne z najlepszymi praktykami w zakresie konserwacji urządzeń HVAC i są zalecane przez producentów pomp ciepła. Dodatkowo, analiza ciśnienia czynnika chłodniczego pozwala na identyfikację strat energii i wprowadzenie działań mających na celu ich minimalizację, co przyczynia się do zwiększenia efektywności energetycznej budynku.

Pytanie 16

Mikromierz to narzędzie pomiarowe, które dokonuje pomiarów z precyzją

A. 0,01 mm

B. 0,1 mm

C. 1 mm

D. 0,001 mm

Kiedy mówimy o dokładności mikromierza, to naprawdę musi być brane pod uwagę, bo to kluczowy aspekt jego działania. Jak ktoś wybiera inne wartości niż 0,01 mm, to powinien wiedzieć, że mikromierz jest zaprojektowany do precyzyjnych pomiarów, więc takie wartości jak 0,1 mm, 0,001 mm czy 1 mm po prostu odpadają. W przypadku 0,1 mm, to już narzędzie o znacznie niższej precyzji, które może być używane w mniej wymagających zadaniach, ale to nie to, co oferuje mikromierz. A 0,001 mm to chyba już przesada, bo standardowe mikromierze tego nie wytrzymają. No i 1 mm to już całkowita pomyłka, bo mikromierze nie służą do takich dużych pomiarów. Warto o tym pamiętać, bo mikromierze to narzędzia do precyzyjnego pomiaru, więc 0,01 mm wychodzi na to, że to najlepszy wybór.

Pytanie 17

Jaką wartość ma współczynnik COP sprężarkowej pompy ciepła, jeśli wytwarza ona moc 6 kW, a zużywa 2 kW energii elektrycznej?

A. 4

B. 12

C. 3

D. 1/3

Współczynnik COP (Coefficient of Performance) to miara efektywności systemu grzewczego, w tym przypadku sprężarkowej pompy ciepła, definiująca stosunek mocy cieplnej dostarczanej do mocy elektrycznej zużywanej przez urządzenie. W opisanym przypadku moc generowana przez pompę ciepła wynosi 6 kW, a zużycie energii elektrycznej to 2 kW. Aby obliczyć COP, należy podzielić moc grzewczą przez moc elektryczną: COP = 6 kW / 2 kW = 3. Oznacza to, że pompa ciepła generuje trzy razy więcej energii cieplnej niż zużywa energii elektrycznej. W praktyce, wysoki współczynnik COP jest korzystny, ponieważ oznacza niższe koszty eksploatacji oraz mniejsze zużycie energii. Standardy branżowe, takie jak EN 14511, definiują metody pomiaru wydajności pomp ciepła, co pozwala na porównywanie różnych urządzeń i wyboru najbardziej efektywnych rozwiązań do ogrzewania budynków. Warto również zwrócić uwagę na konserwację i prawidłowy dobór pompy ciepła, co ma kluczowe znaczenie dla utrzymania wysokiego COP.

Pytanie 18

W jakiej jednostce podaje się pojemność akumulatorów stosowanych w systemach fotowoltaicznych?

A. W

B. A

C. kWh

D. Ah

Odpowiedź Ah jest prawidłowa, ponieważ pojemność akumulatorów, w tym tych stosowanych w instalacjach fotowoltaicznych, mierzy się w amperogodzinach (Ah). Pojemność ta odnosi się do ilości energii, jaką akumulator może przechować i oddać w określonym czasie. Zrozumienie pojemności akumulatora jest kluczowe dla planowania systemów fotowoltaicznych, ponieważ pozwala na oszacowanie, jak długo akumulator może zasilać urządzenia w przypadku braku dostępu do energii słonecznej. Na przykład, jeśli akumulator ma pojemność 100 Ah, oznacza to, że może dostarczyć 100 amperów przez jedną godzinę lub 10 amperów przez 10 godzin. W praktyce, przy projektowaniu systemów energetycznych, istotne jest także zrozumienie wpływu temperatury i cykli ładowania na pojemność akumulatora. Zgodnie z normami IEC 61427, akumulatory powinny być dobierane w zależności od wymagań energetycznych danego obiektu oraz jego charakterystyki obciążeniowej, co pozwala na optymalne wykorzystanie energii słonecznej oraz efektywność kosztową instalacji.

Pytanie 19

Czym odznaczają się materiały stosowane do izolacji termicznej?

A. niskim współczynnikiem oddawania ciepła

B. wysokim współczynnikiem przenikania ciepła

C. wysokim współczynnikiem przejmowania ciepła

D. niskim współczynnikiem przewodzenia ciepła

Niski współczynnik przewodzenia ciepła to naprawdę ważny parametr dla materiałów izolacyjnych. Im niższy ten współczynnik, tym lepiej materiał zatrzymuje ciepło, co jest mega istotne, zwłaszcza w budownictwie. Takie rzeczy jak wełna mineralna, styropian czy pianka poliuretanowa, to super przykłady materiałów, które często wykorzystuje się do izolacji ścian, dachów i fundamentów. Dzięki nim można naprawdę poprawić efektywność energetyczną budynków, co z kolei przekłada się na mniejsze rachunki za ogrzewanie i chłodzenie. W praktyce, to według normy PN-EN 13162, materiały izolacyjne dzieli się na podstawie współczynnika przewodzenia ciepła, żeby móc je lepiej dopasować do różnych zastosowań. No i warto pamiętać, że dobre materiały izolacyjne powinny mieć nie tylko niski współczynnik przewodzenia, ale też być odporne na wilgoć i trwałe, bo to zapewnia ich dłuższą efektywność.

Pytanie 20

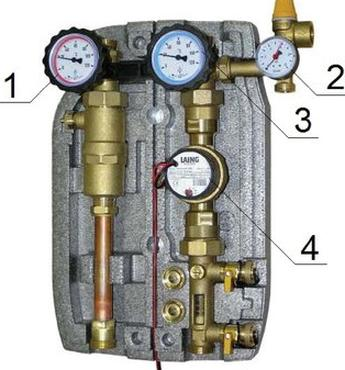

Którą cyfrą oznaczono przyrząd pomiarowy stosowany w instalacji słonecznej do pomiaru ciśnienia płynu roboczego?

A. 1

B. 3

C. 4

D. 2

Wybór odpowiedzi numer 2 jest właściwy, ponieważ cyfra ta oznacza manometr, który jest kluczowym przyrządem pomiarowym w instalacjach słonecznych. Manometr służy do monitorowania ciśnienia płynu roboczego, co jest niezbędne do prawidłowej i bezpiecznej pracy systemu. W instalacjach solarnych, ciśnienie płynu roboczego ma istotne znaczenie dla efektywności wymiany ciepła oraz zapobiegania ewentualnym awariom. Standardowe manometry powinny być kalibrowane i regularnie sprawdzane, aby zapewnić dokładność pomiarów. Dobrą praktyką jest również osadzanie manometrów w łatwo dostępnych miejscach, aby umożliwić szybkie i proste odczyty, co jest istotne podczas konserwacji i przeglądów. Ponadto, manometry często są połączone z systemami alarmowymi, które informują operatorów o nieprawidłowych wartościach ciśnienia, co przyczynia się do zwiększenia bezpieczeństwa instalacji. Zrozumienie działania manometru oraz jego roli w systemie solarnym jest zatem kluczowe zarówno dla efektywności, jak i bezpieczeństwa funkcjonowania całej instalacji.

Pytanie 21

Na dachu budynku jednorodzinnego zainstalowano 2 kolektory słoneczne, każdy o powierzchni absorbera 1,80 m² oraz powierzchni brutto (w obrysie) 2,2 m². Średni dzienny uzysk energetyczny z powierzchni czynnej dla pojedynczego kolektora wynosi 3,4 kWh/m². Jaki będzie dzienny uzysk energetyczny całej instalacji?

A. 7,48 kWh

B. 14,96 kWh

C. 6,12 kWh

D. 12,24 kWh

W przypadku błędnych odpowiedzi, takich jak 6,12 kWh, 7,48 kWh czy 14,96 kWh, występują różne nieprawidłowości w obliczeniach lub rozumieniu zadania. Na przykład, wybierając 6,12 kWh, można by pomyśleć, że to uzysk z dwóch kolektorów, jednak jest to wynik uzysku tylko jednego kolektora, co pokazuje brak uwzględnienia całkowitej liczby kolektorów. Odpowiedź 7,48 kWh również sugeruje, iż osoba obliczająca mogła próbować dodać lub pomnożyć wartości w sposób niezgodny z zasadami matematyki dotyczącej energii. Wybór 14,96 kWh wskazuje na możliwą pomyłkę przy próbie podzielenia uzysku przez powierzchnię lub zsumowania wartości w niewłaściwy sposób, co prowadzi do błędnych wniosków. W kontekście odnawialnych źródeł energii, bardzo istotne jest zrozumienie, jak poszczególne elementy współpracują ze sobą. Kolektory słoneczne powinny być zawsze analizowane w kontekście całkowitej powierzchni czynnej oraz ich liczby, aby poprawnie określić ich wydajność. Kluczem do właściwego obliczenia uzysku energetycznego jest znajomość nie tylko konkretnych wartości, ale i ich poprawne zastosowanie w równaniach energetycznych.

Pytanie 22

Jakie urządzenie wykorzystuje się do pomiarów kierunku oraz prędkości wiatru?

A. anemometr

B. rotametr

C. manometr

D. wakuometr

Anemometr jest urządzeniem służącym do pomiaru prędkości i kierunku wiatru, co czyni go niezbędnym narzędziem w meteorologii oraz inżynierii środowiska. Działa na zasadzie pomiaru siły, z jaką wiatr oddziałuje na obracające się łopatki lub na elementy pomiarowe, które przekształcają energię mechaniczną w sygnał elektryczny. Przykładem zastosowania anemometru jest jego wykorzystanie w prognozowaniu warunków atmosferycznych, gdzie dokładne pomiary prędkości i kierunku wiatru są kluczowe dla modeli numerycznych. Dodatkowo, anemometry są wykorzystywane w energetyce odnawialnej do oceny potencjału wiatrowego w danym regionie, co ma ogromne znaczenie przy projektowaniu farm wiatrowych. Standardy branżowe, takie jak IEC 61400, zawierają wytyczne dotyczące pomiarów wiatru, w tym wymagania dotyczące dokładności i kalibracji anemometrów, co gwarantuje ich wiarygodność i przydatność w różnych zastosowaniach.

Pytanie 23

Na podstawie tabeli, określ wymagane natężenie przepływu czynnika w dolnym źródle dla pompy ciepła o mocy 7 kW.

Parametr	J. m.	4 kW	5 kW	7 kW	8,5 kW
Ilość czynnika chłodniczego (R407C)	kg	1,4	1,7	2,2	2,4
Przepływ czynnika w dolnym źródle	l/s	0,2	0,3	0,5	0,6
Opory przepływu w parowniku	kPa	22	21	23	23
Ciśn. pracy w inst. dolnego źródła	kPa	45	40	58	53
Maks. ciśnienie w inst. dolnego źródła	bar	3
Temp. pracy instalacji dolnego źródła	°C	-10 - +20
Przepływ czynnika w ukł. grzewczym	l/s	0,10	0,13	0,18	0,22
Opory przepływu w skraplaczu	kPa	2,7	2,6	3,4	3,2

A. 0,5 l/s

B. 2,2 l/s

C. 3,4 l/s

D. 1,8 l/s

Odpowiedź 0,5 l/s jest poprawna, ponieważ w tabeli przedstawiono natężenie przepływu czynnika chłodniczego dla różnych mocy pomp ciepła. Dla pompy o nominalnej mocy 7 kW, zgodnie z normami branżowymi, takich jak EN 14511, wartość przepływu wynosi właśnie 0,5 l/s. Tego typu obliczenia są istotne, ponieważ odpowiednie natężenie przepływu czynnika chłodniczego wpływa na efektywność działania pompy ciepła oraz na osiąganie pożądanej wydajności systemu grzewczego. Przy zbyt niskim natężeniu przepływu, pompa może nie być w stanie dostarczyć wystarczającej mocy, co prowadzi do obniżenia jej efektywności i wydajności energetycznej. Z kolei zbyt wysokie natężenie może powodować nadmierne zużycie energii oraz zwiększone ryzyko uszkodzenia komponentów systemu. Dlatego ważne jest, aby na etapie projektowania instalacji grzewczych dokładnie obliczyć wszystkie parametry, a zgodne z tabelą natężenie przepływu czynnika pozwala na optymalizację kosztów eksploatacyjnych oraz wydajności systemu.

Pytanie 24

Czyszczenie filtra siatkowego w trakcie użytkowania pompy ciepła polega na wykręceniu wkładu siatkowego, a następnie

A. poddaniu go działaniu wysokiej temperatury

B. tylko oczyszczeniu go gąbką z detergentem

C. jedynie przepłukaniu go pod strumieniem wody

D. oczyszczeniu go szczotką i przepłukaniu pod strumieniem wody

Przepłukanie filtra siatkowego wodą bez wcześniejszego czyszczenia go szczotką to nie jest najlepszy pomysł. Sporo zanieczyszczeń, szczególnie większe cząstki, może wciąż zostać w szczelinach, a to prowadzi do kłopotów z zatorami i niższą wydajnością pompy ciepła w dłuższym czasie. Używanie gorącej wody może też zaszkodzić filtrom, zwłaszcza gdy są plastikowe, bo nie wytrzymują wysokich temperatur. A jak użyjesz gąbki z detergentem, to ryzykujesz, że chemikalia mogą zostać na filtrze, co jest niewskazane dla całego systemu. Detergenty mogą nawet powodować korozję, a to już całkiem zła sprawa. Dlatego warto trzymać się sprawdzonych metod czyszczenia – najpierw szczotka do większych brudów, a potem porządne przepłukanie. Jak tego nie zrobisz, to może być drożej, bo więcej energii pójdzie na działanie, a do tego ryzyko kosztownych napraw. Lepiej nie zatrudniać się do takich sytuacji, co wiąże się z nieekonomiczną eksploatacją ogrzewania.

Pytanie 25

Jaką wartość miał pływak na rotametrze, jeśli instalacja gruntowego rurowego wymiennika ciepła o objętości 3,24 m3 była napełniana ze stałą wydajnością przez 3 godziny?

A. 0,30 dm3/s

B. 0,90 dm3/s

C. 0,03 dm3/s

D. 0,09 dm3/s

Wybór innej wartości wydajności, niż 0,30 dm3/s, wynika najczęściej z błędnych obliczeń lub niepełnego zrozumienia relacji między objętością, czasem i przepływem. Odpowiedzi takie jak 0,90 dm3/s czy 0,09 dm3/s sugerują, że osoby odpowiadające nie rozważyły dokładnie wymagań dotyczących przepływu medium w kontekście objętości i czasu. Odpowiedź 0,90 dm3/s, na przykład, wskazuje na nieuzasadnioną nadwyżkę wydajności, co w przypadku napełniania zbiornika o pojemności 3,24 m3 w 3 godziny byłoby niemożliwe, ponieważ wymagałoby zbyt dużej mocy do napełnienia tak dużej objętości w tak krótkim czasie. Wydajność 0,09 dm3/s z kolei, choć teoretycznie możliwa, byłaby zbyt niska do skutecznego napełniania zbiornika w ustalonym czasie, co prowadziłoby do znacznych opóźnień w działaniu systemu. W kontekście hydrauliki i inżynierii cieplnej, kluczowe jest, aby obliczenia przepływu były oparte na rzeczywistych parametrach projektowych oraz były zgodne z normami i standardami branżowymi. Wartości przepływu powinny być także dostosowane do specyfikacji technicznych urządzeń, co pozwala na optymalizację ich wydajności oraz zapewnienie niezawodności całego systemu. Przy projektowaniu wymienników ciepła, należy również uwzględnić straty ciśnienia oraz inne czynniki wpływające na efektywność, co może prowadzić do dalszych rozbieżności w obliczeniach wydajności.

Pytanie 26

Podczas regularnego przeglądu instalacji słonecznego ogrzewania kluczowe jest wykonanie pomiaru

A. poboru prądu przez pompę

B. ciśnienia wody w grzejniku

C. ciśnienia w naczyniu wzbiorczym

D. napięcia zasilania pompy

Pomiar ciśnienia w naczyniu wzbiorczym jest kluczowy podczas okresowego przeglądu słonecznej instalacji grzewczej, ponieważ naczynie wzbiorcze pełni fundamentalną funkcję w systemie, zapewniając stabilizację ciśnienia i kompensację zmian objętości wody w wyniku zmian temperatury. Wysokiej jakości naczynia wzbiorcze powinny być regularnie sprawdzane, aby upewnić się, że działają prawidłowo, co jest niezbędne do zapobiegania awariom systemu, takim jak uszkodzenie rur czy niewłaściwe działanie pomp. W przypadku niskiego ciśnienia w naczyniu, może dojść do zjawiska kawitacji, co negatywnie wpływa na pompy i prowadzi do ich przedwczesnej awarii. Zgodnie z normami branżowymi, ciśnienie powinno być utrzymywane w zakresie zalecanym przez producenta systemu, co ma kluczowe znaczenie dla poprawnego funkcjonowania instalacji. Regularne monitorowanie stanu ciśnienia w naczyniu wzbiorczym oraz dostosowywanie go do odpowiednich wartości pozwala na zapewnienie długowieczności instalacji oraz efektywności energetycznej całego systemu grzewczego, co jest zgodne z najlepszymi praktykami w branży.

Pytanie 27

Miedziany absorber w płaskim kolektorze słonecznym w stanie stagnacji może osiągnąć maksymalną temperaturę równą

A. + 80°C

B. + 300°C

C. + 150°C

D. + 50°C

Miedziany absorber w płaskim kolektorze słonecznym jest kluczowym elementem odpowiedzialnym za absorpcję promieniowania słonecznego i jego przekształcanie w ciepło. W stanie stagnacji, kiedy kolektor nie odbiera energii od systemu odbiorczego, temperatura miedzianego absorbera może osiągnąć nawet 150°C. To wynika z właściwości miedzi jako doskonałego przewodnika ciepła oraz efektywności technologii kolektorów słonecznych. W praktyce, temperatura ta jest istotna, ponieważ wyznacza granice, w których kolektory mogą pracować bez ryzyka uszkodzenia. Warto zauważyć, że podczas pracy kolektora, jego temperatura jest regulowana przez różne czynniki, w tym intensywność promieniowania słonecznego, kąt padania promieni oraz warunki atmosferyczne. Zgodnie z normami branżowymi, kolektory słoneczne powinny być projektowane z myślą o maksymalnych wartościach temperatury, co zapobiega ich uszkodzeniu i wydłuża czas eksploatacji. Przykładem zastosowania tej wiedzy jest konieczność stosowania odpowiednich materiałów izolacyjnych oraz systemów zabezpieczających, które chronią kolektor przed nadmiernym nagrzewaniem w czasie stagnacji.

Pytanie 28

Certyfikat instalatora PV wydawany przez Prezesa UDT ma okres ważności

A. 5 lat

B. 4 lata

C. 2 lata

D. 3 lata

W kontekście certyfikatu instalatora PV często spotykanym błędnym przekonaniem jest sposób interpretacji okresu ważności certyfikatu. Odpowiedzi sugerujące 2, 3 lub 4 lata mogą wynikać z nieaktualnych informacji lub niepełnego zrozumienia przepisów regulujących tę kwestię. Certyfikat ważny przez krótszy okres mógłby sugerować, że umiejętności instalatora szybko się dezaktualizują, co jest mylne, ponieważ istotne jest, aby instalatorzy regularnie aktualizowali swoje kompetencje, niezależnie od długości ważności certyfikatu. Przykładowo, w niektórych branżach rzeczywiście istnieją krótkie okresy ważności certyfikatów, co może prowadzić do mylnego przekonania, że to samo dotyczy instalacji fotowoltaicznych. Dodatkowo, zrozumienie, że certyfikat nadawany przez Prezesa UDT jest kluczowym dokumentem, który wskazuje na zgodność z normami, powinno być fundamentem w podejmowaniu decyzji. Właściwe podejście do szkoleń i certyfikacji w branży PV powinno skupiać się na długoterminowym doskonaleniu umiejętności, a nie na chwilowych ocenach. Istnieje również ryzyko, że krótsze okresy ważności mogłyby zniechęcać specjalistów do nieustannego rozwijania swoich kompetencji, co w rzeczywistości jest kluczowe w obliczu dynamicznych zmian technologicznych i regulacyjnych w sektorze energii odnawialnej.

Pytanie 29

W trakcie eksploatacji instalacji fotowoltaicznej typu off-grid zaleca się, nie rzadziej niż raz na 6 miesięcy dokonać pomiaru i analizy napięcia baterii akumulatorów. Na jaki zakres należy ustawić miernik napięcia, aby poprawnie zmierzyć napięcie akumulatora przedstawionego na rysunku?

A. 200 V AC

B. 20 V DC

C. 2 V DC

D. 20 V AC

Wybór niewłaściwego zakresu pomiarowego może prowadzić do poważnych błędów w ocenie stanu akumulatora. Ustawienie miernika na zakres 20 V AC jest nieodpowiednie, ponieważ akumulatory pracują na napięciu stałym (DC), a nie zmiennym (AC). Napięcie AC jest stosowane w instalacjach, które zasilają urządzenia oparte na prądzie zmiennym, natomiast akumulatory, jak te stosowane w instalacjach fotowoltaicznych, przechowują energię w postaci prądu stałego. Ponadto, wybór zakresu 200 V AC nie tylko nie odpowiada rzeczywistemu napięciu akumulatora, ale może również zmniejszyć dokładność pomiaru, ponieważ miernik nie jest w stanie precyzyjnie uchwycić niskich napięć w tak szerokim zakresie. Wybór zbyt niskiego zakresu, takiego jak 2 V DC, może skutkować uszkodzeniem miernika, ponieważ napięcie akumulatora znacznie przekracza tę wartość, co skutkuje przeciążeniem. Często zdarza się, że użytkownicy nie są świadomi różnic pomiędzy pomiarami DC i AC, co prowadzi do błędnych interpretacji danych. Aby uniknąć tych pułapek, niezwykle ważne jest, aby przed przystąpieniem do pomiarów zrozumieć zasady działania urządzeń oraz rodzaje napięcia, które są mierzono. Edukacja w tym zakresie jest kluczowa dla zapewnienia efektywnej eksploatacji systemów energii odnawialnej.

Pytanie 30

Wiskozymetr jest urządzeniem, które umożliwia pomiar

A. natężenia oświetlenia

B. lepkości kinematycznej płynów

C. prędkości wiatru

D. wartości opałowej peletu

Wiskozymetr to urządzenie wykorzystywane do pomiaru lepkości kinematycznej płynów, co jest kluczowe w wielu branżach, takich jak chemia, przemysł spożywczy, farmaceutyczny czy naftowy. Lepkość kinematyczna to miara oporu, jaki płyn stawia podczas przepływu, a jej pomiar jest istotny dla oceny właściwości reologicznych substancji. Na przykład, w przemyśle spożywczym, lepkość kinematyczna sosów i napojów wpływa na ich konsystencję i smak, co ma bezpośrednie znaczenie dla jakości produktu. Istnieją różne typy wiskozymetrów, takie jak wiskozymetry rotacyjne czy wiskozymetry kapilarne, z których każdy znajduje swoje zastosowanie w zależności od specyfikacji i wymagań testu. Stosując wiskozymetr, można również określić wpływ temperatury na lepkość, co jest zgodne z normami ASTM D445, które dostarczają wytycznych dotyczących pomiarów lepkości kinematycznej.

Pytanie 31

Aby mierzyć wilgotność powietrza w klimatyzowanym pomieszczeniu, należy użyć

A. anemometru

B. higrometru

C. manometru

D. rotametru

Higrometr jest przyrządem służącym do pomiaru wilgotności powietrza, co czyni go kluczowym narzędziem w klimatyzowanych pomieszczeniach. Monitorowanie wilgotności jest istotne, ponieważ zbyt wysoka lub zbyt niska wilgotność powietrza może prowadzić do problemów zdrowotnych, jak alergie czy choroby układu oddechowego, a także wpływać na komfort użytkowników i stan urządzeń. Standardowe higrometry mogą być analogowe lub cyfrowe; te drugie często oferują dodatkowe funkcje, takie jak pomiar temperatury. Przykłady zastosowania higrometrów obejmują kontrolę warunków w biurach, magazynach, laboratoriach czy też w domach, gdzie klimatyzacja jest wykorzystywana do regulacji warunków środowiskowych. Dobrym przykładem praktyki jest utrzymywanie wilgotności w pomieszczeniach mieszkalnych w granicach 30-50% dla zapewnienia komfortu oraz zapobiegania rozwojowi pleśni. Warto również dodać, że w przypadku zastosowań przemysłowych, na przykład w przemyśle spożywczym czy farmaceutycznym, precyzyjny pomiar wilgotności jest kluczowy dla zachowania jakości produktów i przestrzegania norm sanitarnych.

Pytanie 32

Parametr charakterystyczny akumulatorów używających systemu fotowoltaicznego, wyrażany w Ah, to

A. natężenie prądu nominalnego

B. pojemność akumulatora

C. natężenie prądu ładowania

D. wielkość mocy akumulatora

Pojemność akumulatora, mierzona w amperogodzinach (Ah), jest kluczowym parametrem, który określa, ile energii akumulator może przechować i dostarczyć w danym okresie. W kontekście instalacji fotowoltaicznych, pojemność akumulatora wpływa na zdolność systemu do gromadzenia energii wyprodukowanej w ciągu dnia, co bezpośrednio przekłada się na dostępność energii w nocy lub w czasie słabszego nasłonecznienia. W praktyce, dobór akumulatora o odpowiedniej pojemności jest niezbędny do optymalizacji działania systemu, co wymaga uwzględnienia nie tylko zapotrzebowania energetycznego użytkownika, ale również specyfiki lokalizacji i warunków klimatycznych. Standardy branżowe, takie jak IEC 61427, podkreślają znaczenie odpowiedniego doboru pojemności akumulatorów do zapewnienia ich efektywności, trwałości oraz bezpieczeństwa. Dobrze dobrany akumulator nie tylko zaspokaja bieżące potrzeby energetyczne, ale także przyczynia się do dłuższej żywotności systemu fotowoltaicznego.

Pytanie 33

Co należy do zadań elektrowni szczytowo-pompowej?

A. współpraca z systemem elektroenergetycznym

B. podniesienie walorów turystycznych regionu

C. gromadzenie wody dla obszarów miejskich

D. zatrzymywanie nadmiaru wody w przypadku powodzi

Elektrownie szczytowo-pompowe pełnią kluczową rolę w systemach elektroenergetycznych, działając jako magazyny energii i narzędzia do zarządzania szczytowymi obciążeniami. Ich głównym zadaniem jest zrównoważenie podaży i popytu na energię elektryczną, co jest szczególnie istotne w czasach wzmożonego zapotrzebowania na energię. W praktyce, podczas niskiego zapotrzebowania, nadmiar energii elektrycznej z systemu jest wykorzystywany do pompowania wody do zbiornika górnego. Następnie, w okresach szczytowego zapotrzebowania, woda jest spuszczana z powrotem do dolnego zbiornika przez turbiny, generując energię elektryczną. To cykliczne działanie pozwala na efektywne zarządzanie zasobami energii, co jest zgodne z najlepszymi praktykami w branży energetycznej, pomagając w utrzymaniu stabilności sieci. Przykładem zastosowania elektrowni szczytowo-pompowych są obiekty zlokalizowane w Alpach, które skutecznie wspierają systemy elektroenergetyczne w różnych krajach europejskich, dostosowując produkcję energii do zmieniających się potrzeb rynku.

Pytanie 34

Jednym z kluczowych czynników powodujących uszkodzenia mechaniczne próżniowego kolektora rurowego może być

A. silny wiatr

B. intensywne nasłonecznienie

C. duża różnica temperatur

D. gradobicie

Gradobicie to zjawisko atmosferyczne, które może powodować znaczne uszkodzenia mechaniczne różnych obiektów, w tym próżniowych kolektorów rurowych. Kolektory te są zazwyczaj wykonane z delikatnych rur szklanych, które, mimo że są zaprojektowane do pracy w trudnych warunkach, mogą zostać łatwo uszkodzone przez uderzenia kul lodu o dużej masie. W przypadku gradobicia, siła uderzenia i energia kinetyczna lodowych kul mogą prowadzić do pęknięć, złamań lub innych form uszkodzeń, co skutkuje obniżeniem efektywności kolektora i zwiększonymi kosztami jego naprawy. Praktyczne przykłady obejmują instalacje w regionach, gdzie gradobicie jest częste, co powinno skłonić projektantów do stosowania bardziej odpornych materiałów lub dodatkowych osłon. Ważne jest, aby projektując systemy solarne, uwzględniać lokalne warunki klimatyczne i stosować się do standardów, takich jak normy EN czy ISO, które określają wymagania dotyczące wytrzymałości materiałów na różne czynniki atmosferyczne.

Pytanie 35

Wysoka wilgotność spalanej biomasy prowadzi do obniżenia wartości opałowej. Przy jakim poziomie wilgotności biomasy uzyskana energia ze spalania będzie równa energii potrzebnej do wysuszenia surowca (spalanie autotermiczne)?

A. 60%

B. 45%

C. 50%

D. 55%

Wilgotność biomasy ma ogromny wpływ na to, jak dobrze można ją spalić. Wybierając wilgotność 55%, 50% czy 45%, można narobić sobie kłopotów z ilością energii dostępną podczas spalania. Kiedy wilgotność biomasy wynosi 55% albo mniej, potrzebna jest dodatkowa energia, żeby odparować wodę, co wpływa na spadek efektywności energetycznej. Te wartości są zbyt niskie, żeby uzyskać dobre spalanie, bo większość ciepła idzie na odparowanie wody, a nie na produkcję energii. W piecach, gdzie biomasa ma wilgotność poniżej 60%, następuje duże obniżenie wartości opałowej, co skutkuje większym zużyciem paliwa i marnotrawstwem energii. Niestety, wiele osób to bagatelizuje, a skutki mogą być poważne. Dlatego w energetyce i produkcji biopaliw ważne jest, żeby trzymać się zasad efektywności energetycznej, co znaczy, że warto wybierać biomasę z odpowiednią wilgotnością. Niewłaściwy wybór wilgotności może nie tylko obniżyć efektywność, ale również zwiększyć emisję zanieczyszczeń, co nie jest zgodne z nowoczesnymi standardami ekologicznymi.

Pytanie 36

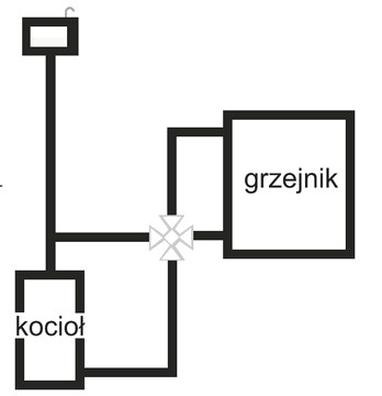

Sprawnie działający mieszający zawór czterodrożny w instalacji grzewczej przedstawionej na schemacie powoduje

A. utrzymanie wymaganej temperatury wody w wymienniku kotła.

B. zwiększenie prędkości przepływu wody przez grzejniki.

C. szybkie odpowietrzanie instalacji.

D. zmniejszenie ciśnienia w obwodzie grzejników.

Wybór odpowiedzi, która sugeruje zwiększenie prędkości przepływu wody przez grzejniki, opiera się na błędnym rozumieniu funkcji zaworu mieszającego. Zawór czterodrożny nie jest zaprojektowany w celu zwiększania prędkości przepływu, lecz do zarządzania temperaturą wody w obiegu grzewczym. Prędkość przepływu wody w instalacji grzewczej jest determinowana przez inne czynniki, takie jak wydajność pompy obiegowej oraz opory hydrauliczne w systemie. Z kolei odpowiedź dotycząca zmniejszenia ciśnienia w obwodzie grzejników jest również myląca. Zawór mieszający nie ma na celu zmniejszania ciśnienia; w rzeczywistości, jego prawidłowe działanie wymaga utrzymania odpowiedniego ciśnienia w systemie, aby uniknąć problemów z cyrkulacją wody. Jeszcze bardziej nieprawidłowe jest sugerowanie, że zawór odpowietrza instalację. Odpowietrzanie jest odrębnym procesem, który wymaga zastosowania specjalnych elementów, takich jak odpowietrzniki. Te błędne koncepcje mogą prowadzić do nieefektywnego zarządzania systemem grzewczym oraz do nieprzewidzianych awarii, co jest absolutnie niezgodne z zasadami dobrego projektowania instalacji grzewczych.

Pytanie 37

Z dokumentacji dotyczącej pompy ciepła wynika, że akceptowalne są fluktuacje napięcia zasilającego w zakresie +/- 10% nominalnego napięcia w polskim systemie elektroenergetycznym niskiego napięcia. Pomiar wartości napięcia fazowego wynosi 247 V. Zmierzone napięcie zasilania jest

A. zbyt niskie dla właściwego funkcjonowania pompy ciepła

B. zbyt wysokie dla właściwego funkcjonowania pompy ciepła

C. większe od nominalnego, ale znajduje się w akceptowanych granicach odchyleń

D. mniejsze od nominalnego, ale znajduje się w akceptowanych granicach odchyleń

Zmierzone napięcie fazowe wynoszące 247 V jest większe od nominalnego napięcia w sieci elektroenergetycznej niskiego napięcia w Polsce, które wynosi 230 V. Zgodnie z obowiązującymi normami, wahania napięcia zasilania w granicach +/- 10% oznaczają, że akceptowalne granice to od 207 V do 253 V. Zatem, 247 V mieści się w tym zakresie, co jest zgodne z wymaganiami producenta pompy ciepła dotyczącymi napięcia zasilania. Prawidłowe działanie pompy ciepła w tych warunkach jest kluczowe, ponieważ zbyt wysokie lub zbyt niskie napięcie może prowadzić do uszkodzenia systemu lub obniżenia efektywności energetycznej. Dla przykładu, w warunkach dużego obciążenia sieci, takie napięcie może być normalne, a pompy ciepła są projektowane tak, aby wytrzymały takie wahania. Ważne jest także monitorowanie napięcia w systemach zasilania, aby zapewnić stabilną pracę urządzeń oraz optymalizację ich wydajności.

Pytanie 38

Która z wymienionych funkcji nie jest częścią zadań związanych z instalacją wentylacji w kotłowni?

A. Zapewnienie odpowiedniej jakości powietrza w kotłowni

B. Dostarczanie powietrza do paleniska w kotle

C. Usuwanie gazów spalinowych z kotła

D. Obniżanie temperatury powietrza w pomieszczeniu kotłowni

Wybór odpowiedzi związanej z usuwaniem gazów spalinowych z kotła jako funkcji wentylacji odzwierciedla typowe nieporozumienie dotyczące zakresu obowiązków różnych systemów w kotłowni. Wentylacja ma na celu zapewnienie dostatecznej ilości powietrza do spalania, co jest niezbędne do efektywnego funkcjonowania systemu grzewczego. Doprowadzanie powietrza do paleniska jest kluczowe dla procesu spalania; bez odpowiedniej ilości tlenu, paliwo nie może spalić się efektywnie, co prowadzi do obniżenia wydajności kotła oraz zwiększenia emisji zanieczyszczeń. Obniżanie temperatury powietrza w kotłowni jest kolejnym ważnym aspektem, który pomaga w utrzymaniu optymalnych warunków pracy oraz zapewnianiu komfortu dla operatorów. Utrzymywanie odpowiedniej jakości powietrza oznacza również eliminację zanieczyszczeń i wilgoci, co jest kluczowe dla trwałości urządzeń. W związku z tym, błędne jest przypisywanie do funkcji wentylacyjnej zadań, które są związane z systemem kominowym, do którego należy usuwanie gazów spalinowych. Kominy pełnią rolę w odprowadzaniu spalin powstałych w wyniku spalania, co jest odrębnym procesem wymagającym innych rozwiązań technicznych. Właściwe zrozumienie podziału zadań pomiędzy wentylację a systemy kominowe jest kluczowe dla zapewnienia bezpieczeństwa oraz efektywności energetycznej w kotłowniach.

Pytanie 39

W przypadku lokalnego zabrudzenia panelu słonecznego szklaną powierzchnię można oczyścić

A. czystą wodą i delikatną szczotką.

B. wodą z detergentu i myjką wysokociśnieniową ze szczotką.

C. czystą wodą i parownicą.

D. wodą z preparatem myjąco-ściernym oraz ściereczką.

Czysta woda i miękka szczotka to najlepszy sposób na oczyszczanie szklanej powierzchni modułów słonecznych, ponieważ nie uszkadzają one delikatnej powłoki paneli. Użycie czystej wody minimalizuje ryzyko zarysowań i innych uszkodzeń mechanicznych, a miękka szczotka skutecznie usuwa zanieczyszczenia, takie jak kurz czy pył, które mogą wpływać na wydajność modułu. W branży fotowoltaicznej zaleca się regularne czyszczenie paneli, aby zapewnić ich optymalną sprawność, co jest potwierdzone przez standardy ISO dotyczące konserwacji systemów fotowoltaicznych. Przykładem praktycznego zastosowania tej metody może być czyszczenie paneli po silnych opadach deszczu, kiedy zanieczyszczenia mogą pozostać na powierzchni, co negatywnie wpłynie na ich efektywność. Utrzymanie paneli w czystości jest kluczowe nie tylko dla ich wydajności, ale również dla długowieczności całego systemu. Dlatego stosowanie miękkich szczotek i czystej wody jest nie tylko zalecane, ale wręcz niezbędne dla prawidłowego funkcjonowania instalacji fotowoltaicznych.

Pytanie 40

Aby generator (prądnica) w elektrowni wodnej mógł być podłączony do sieci, musi osiągnąć odpowiednią liczbę obrotów, by produkować prąd o częstotliwości 50 Hz. Prądnica z 30 parami biegunów powinna obracać się z prędkością wynoszącą

A. 100 obr./min

B. 50 obr./min

C. 30 obr./min

D. 75 obr./min

Wybór złej prędkości obrotowej prądnicy w elektrowni wodnej może wynikać z tego, że nie do końca rozumiemy, jak działają generatory i jak działa częstotliwość prądu. Często błędne odpowiedzi jak 30 obr./min czy 50 obr./min mogą sugerować jakieś mylne założenia o liczbie biegunów. Na przykład, może być mylne myślenie, że mniej obrotów to automatycznie odpowiednia częstotliwość, co jest dużym błędem w postrzeganiu systemów elektroenergetycznych. Liczba par biegunów w prądnicy to kluczowa sprawa, bo wpływa to na jej prędkość obrotową i częstotliwość. Gdybyśmy mieli zbyt niską prędkość obrotową, jak 30 obr./min, to nie udałoby się wygenerować odpowiedniego napięcia i częstotliwości, co by mogło destabilizować układ i powodować problemy z podłączonymi urządzeniami. Ponadto, w kontekście norm branżowych, takie jak IEC, wskazują na to, że trzeba precyzyjnie dostosować prędkość obrotową do potrzeb systemu. To nie tylko o efektywność chodzi, ale i o bezpieczeństwo operacyjne. Dlatego tak ważne jest, by inżynierowie i technicy rozumieli, jak obliczenia prędkości są ściśle związane z liczbą biegunów i częstotliwością prądu wytwarzanego przez generator.
