Kwalifikacja: ELM.06 - Eksploatacja i programowanie urządzeń i systemów mechatronicznych
Rozpoczęcie: 1 października 2026 23:36
Zakończenie: 2 października 2026 00:05
Egzamin zdany!
Wynik: 26/40 punktów (65,0%)
Wymagane minimum: 20 punktów (50%)
Twój wynik na tle innych
Twój wynik jest lepszy niż 40% podejść do kwalifikacji ELM.06.
Porównanie z 15924 zakończonymi podejściami do tej kwalifikacji (dane zbiorcze, bez wyników indywidualnych).
Zachowaj ten wynik na koncie
Załóż darmowe konto albo zaloguj się - ten egzamin przypiszemy do Twojego konta, więc wrócisz do swoich błędów, będziesz śledzić postęp i dostaniesz powtórki dobrane do Twoich odpowiedzi.

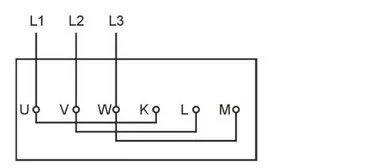

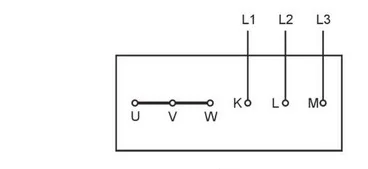

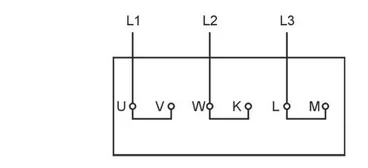

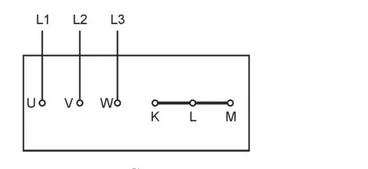

Który sposób podłączenia zacisków silnika indukcyjnego pierścieniowego umożliwi jego bezpośrednie uruchomienie?
B.
C.Poprawna odpowiedź
D.
A.Twoja odpowiedź
Niepoprawna odpowiedź. Wybór niewłaściwego schematu podłączenia może prowadzić do nieprawidłowego działania silnika indukcyjnego pierścieniowego. Schematy A, B oraz D nie są dostosowane do bezpośredniego uruchomienia tego typu silnika, co może wynikać z kilku kluczowych błędów w rozumieniu zasad jego działania. Na przykład, w przypadku schematu A, zakłada się, że wirnik jest podłączony do sieci bez zwierania pierścieni, co uniemożliwia uzyskanie momentu rozruchowego potrzebnego do uruchomienia silnika. Podobnie schemat B może sugerować zastosowanie oporników, które w rzeczywistości ograniczają prąd rozruchowy i tym samym nie pozwalają na osiągnięcie wymaganego momentu. Z kolei schemat D, który może wydawać się poprawny, nie uwzględnia specyfiki silników pierścieniowych, w których pierścienie muszą być zwarte, aby uzyskać pożądane parametry pracy. Zrozumienie tej zasady jest kluczowe dla prawidłowego doboru metody uruchamiania silników. Często błędne wybory wynikają z niepełnego zrozumienia różnic między silnikami asynchronicznymi a synchronicznymi, co jest częstym problemem wśród inżynierów. Dlatego tak ważne jest, aby przed podjęciem decyzji o sposobie podłączenia, dokładnie zapoznać się z dokumentacją techniczną oraz standardami, które regulują zasady działania takich urządzeń w przemyśle.
Pytanie 2
Który diagram czasowy odzwierciedla pracę układu elektropneumatycznego sterowanego za pomocą podanego programu?
A.Twoja odpowiedź
B.
C.
D.
Poprawna odpowiedź. Diagram A przedstawia dokładną sekwencję działania układu elektropneumatycznego, którą można zrozumieć analizując program sterujący. W kontekście elektropneumatyki, kluczowe jest zrozumienie, jak poszczególne elementy współpracują ze sobą w określonym czasie. Element A aktywuje się jako pierwszy, co jest zgodne z zapisanym programem; po upływie 3 sekund następuje aktywacja elementu B. Taki proces jest zgodny ze standardami automatyki, w których kluczową rolę odgrywa synchronizacja czasowa. Przykładem zastosowania takiego systemu może być automatyzacja w zakładach produkcyjnych, gdzie sekwencje czasowe mają kluczowe znaczenie dla efektywności. Dobrą praktyką w projektowaniu systemów elektropneumatycznych jest stosowanie diagramów czasowych do wizualizacji działających cykli, co ułatwia analizę i optymalizację procesów. Zrozumienie tych zależności jest fundamentem dla inżynierów zajmujących się automatyzacją.
Pytanie 3
Według zasad rysowania schematów układów pneumatycznych, symbolem składającym się z litery A oraz cyfr oznacza się
A. siłownikiTwoja odpowiedź
B. zawory pneumatyczne
C. pompy
D. elementy sygnalizacyjne
Poprawna odpowiedź. Odpowiedź "siłowniki" jest poprawna, ponieważ zgodnie z międzynarodowymi standardami rysowania schematów układów pneumatycznych, litera A w symbolach literowo-cyfrowych odnosi się do elementów wykonawczych, jakimi są siłowniki. Siłowniki pneumatyczne przekształcają energię sprężonego powietrza w ruch mechaniczny, co jest kluczowe w automatyzacji procesów przemysłowych. Mogą występować w różnych formach, takich jak siłowniki liniowe, które poruszają się w linii prostej, oraz siłowniki obrotowe, które wykonują ruch obrotowy. W praktyce siłowniki są wykorzystywane w takich zastosowaniach jak podnoszenie, przesuwanie lub obracanie elementów w maszynach przemysłowych. Zrozumienie i umiejętność prawidłowego oznaczania tych komponentów jest niezbędna dla inżynierów i techników pracujących w dziedzinie pneumatyki, aby zapewnić efektywne projektowanie i eksploatację systemów pneumatycznych, zgodnie z normami ISO 1219 oraz PN-EN 982, które określają zasady rysowania schematów oraz oznaczeń dla takich układów.
Pytanie 4
Jakie typy silników są wykorzystywane w drukarkach atramentowych do ruchu głowicy?
A. Silniki liniowe
B. Silniki indukcyjne klatkowe
C. Silniki krokoweTwoja odpowiedź
D. Silniki indukcyjne synchroniczne
Poprawna odpowiedź. Silniki krokowe są preferowanym rozwiązaniem w drukarkach atramentowych ze względu na ich zdolność do precyzyjnego kontrolowania ruchu głowicy drukującej. W odróżnieniu od innych typów silników, silniki krokowe działają na zasadzie podziału pełnego obrotu na mniejsze kroki, co pozwala na dokładne i kontrolowane pozycjonowanie. Taki mechanizm jest kluczowy w aplikacjach wymagających wysokiej precyzji, jak drukowanie, gdzie każdy krok może decydować o jakości końcowego wydruku. Przykładowo, zastosowanie silników krokowych w technologii druku atramentowego pozwala na minimalizację przesunięć i błędów, co jest szczególnie istotne w przypadku złożonych wzorów czy grafik. Dodatkowo, silniki te charakteryzują się dobrą dynamiką, co pozwala na płynne przewożenie głowicy, a ich budowa jest dostosowana do wymagań wydajnościowych typowych dla drukarek. Zastosowanie silników krokowych w branży druku jest zgodne z najlepszymi praktykami, co czyni je standardem w tym obszarze.
Pytanie 5
Na rysunku przedstawiono diagram stanów sterowania dwoma siłownikami. Jakie zdarzenie inicjuje sekwencję działań w kroku 3, których efektem jest cofanie tłoczysk siłowników 1A i 2 A?
A. Załączenie zaworu 1V.
B. Osiągnięcie skrajnego położenia siłownika 2A.Twoja odpowiedź
C. Załączenie zaworu 2V.
D. Osiągnięcie skrajnego położenia siłownika 1A.
Poprawna odpowiedź. Odpowiedź 'Osiągnięcie skrajnego położenia siłownika 2A' jest jak najbardziej trafna. Na tym diagramie stanów widać, że gdy tłoczyska siłowników 1A i 2A się cofną, to jest to właśnie związane z osiągnięciem skrajnego położenia siłownika 2A. Kiedy ten siłownik dociera do swojego skrajnego miejsca, zmienia się stan z 'a' na 'b', co uruchamia różne mechanizmy w systemie. W praktyce to, jak zarządzamy tymi stanami, jest naprawdę ważne, zwłaszcza w automatyce przemysłowej, bo pozwala na lepszą synchronizację pracy siłowników. Zrozumienie diagramów stanów i zdarzeń, które je wyzwalają, to podstawa przy projektowaniu efektywnych układów sterujących, które spełniają branżowe normy. Na przykład, w systemach hydraulicznych, wiedza o tym, jak skrajne położenia wpływają na cykle pracy siłowników, może pomóc w optymalizacji maszyn oraz wydłużeniu ich trwałości, co jest zgodne z zasadami zarządzania jakością w przemyśle.
Pytanie 6
Który z programów realizuje działanie układu elektropneumatycznego zgodnie z diagramem stanów?
A.
B.Poprawna odpowiedź
C.
D.Twoja odpowiedź
Niepoprawna odpowiedź. Wybór błędnej odpowiedzi może wynikać z kilku typowych nieporozumień dotyczących schematów działania układów elektropneumatycznych. Jeśli nie analizujemy diagramu stanów w kontekście sekwencji aktywacji i deaktywacji sygnałów, możemy przeoczyć kluczowe zależności. Na przykład, jeśli spojrzymy na program A. lub C., możemy zauważyć, że nie uwzględniają one wszystkich przejść między stanami, które są niezbędne do prawidłowego działania układu. Tego rodzaju pomyłki mogą wynikać z błędnego założenia, że każdy sygnał wejściowy prowadzi do jednego, określonego stanu wyjściowego, co jest zbyt uproszczonym podejściem. W rzeczywistości, układy elektropneumatyczne często wymagają złożonych interakcji między sygnałami, aby prawidłowo odwzorować wymagania diagramów stanów. Ponadto, błędne odpowiedzi mogą wynikać z braku zrozumienia zasad działania siłowników pneumatycznych, ich cyklu pracy oraz interakcji z innymi elementami układu. Wiedza na temat podstawowych zasad programowania PLC oraz standardów, takich jak IEC 61131, jest kluczowa w kontekście prawidłowego doboru programów do układów elektropneumatycznych. Ignorowanie tych standardów może prowadzić do nieefektywnego działania systemu i zwiększonego ryzyka awarii.
Pytanie 7
Jakiego rodzaju pompa przedstawiana jest za pomocą zamieszczonego symbolu graficznego?
A. O stałej wydajności i stałym kierunku obrotów.
B. O stałej wydajności i zmiennym kierunku obrotów.
C. O zmiennej wydajności i zmiennym kierunku obrotów.
D. O zmiennej wydajności i stałym kierunku obrotów.Twoja odpowiedź
Poprawna odpowiedź. Symbol graficzny przedstawia typ pompy hydraulicznej, który charakteryzuje się zmienną wydajnością i stałym kierunkiem obrotów. W praktyce oznacza to, że taka pompa może dostosowywać wydajność w zależności od potrzeb systemu, co jest kluczowe w aplikacjach wymagających precyzyjnego zarządzania przepływem cieczy, takich jak systemy chłodzenia czy układy nawadniające. W przypadku pomp o zmiennej wydajności, ich konstrukcja często opiera się na technologii zmiany objętości roboczej, co pozwala na efektywne dostosowywanie parametrów pracy. Stały kierunek obrotów z kolei zapewnia stabilność w działaniu oraz przewidywalność procesu, co jest istotne w kontekście bezpieczeństwa i efektywności energetycznej. Pompy tego typu znajdują zastosowanie w wielu branżach, od przemysłu chemicznego po budownictwo, co czyni je niezwykle uniwersalnym rozwiązaniem. Wiedza na temat symboli graficznych, które reprezentują różne typy pomp, jest niezbędna dla inżynierów i techników zajmujących się projektowaniem i eksploatacją systemów hydraulicznych, co podkreśla znaczenie znajomości standardów branżowych w codziennej pracy.
Pytanie 8
Celem smarowania pastą silikonową elementu montowanego na radiatorze jest
A. poprawa wyglądu urządzenia elektronicznego.
B. zwiększenie siły nacisku elementu na radiator.
C. zmniejszenie przewodności cieplnej radiatora.Twoja odpowiedź
D. uzyskanie mniejszej rezystancji cieplnej na połączeniu elementu i radiatora.Poprawna odpowiedź
Niepoprawna odpowiedź. Wybór odpowiedzi, która sugeruje zwiększenie siły dociskającej element do radiatora, jest mylny. Siła dociskająca jest istotna, ale nie jest to główny cel stosowania pasty silikonowej. W praktyce, aby efektywnie przewodzić ciepło, nie wystarczy jedynie silnie docisnąć element do radiatora, gdyż kluczowym czynnikiem jest jakość kontaktu termicznego, który można poprawić poprzez odpowiednie smarowanie. Dodatkowo, wskazanie na poprawę estetyki wykonania urządzenia elektronicznego jako celu smarowania jest nieuzasadnione w kontekście funkcji pasty. Chociaż estetyka jest ważna, w przypadku smarowania to nie wygląd, ale efektywność przewodzenia ciepła ma kluczowe znaczenie dla wydajności urządzenia. Ostatnią nieprawidłową koncepcją jest sugerowanie, że smarowanie ma na celu zmniejszenie przewodności cieplnej radiatora. Tego rodzaju myślenie jest sprzeczne z podstawową zasadą termodynamiki; radiator powinien zawsze mieć wysoką przewodność cieplną, aby skutecznie odprowadzać ciepło z elementów generujących ciepło. Obserwując te błędne założenia, warto zrozumieć, jak ważne jest prawidłowe podejście do smarowania, które ma na celu optymalizację transferu ciepła, a nie jedynie poprawę wizualną czy sztuczne zwiększanie siły docisku.
Pytanie 9
Jaką rolę odgrywa zawór przelewowy w hydraulicznej prasie?
A. Umożliwia regulację wartości siły wytwarzanej przez prasę.Twoja odpowiedź
B. Filtruje zanieczyszczenia z oleju.
C. Chroni przed powrotem oleju z rozdzielacza do pompy.
D. Zrzuca olej z siłownika do zbiornika.
Poprawna odpowiedź. Zawór przelewowy odgrywa kluczową rolę w systemach hydraulicznych, w tym prasie hydraulicznej, umożliwiając regulację maksymalnej wartości siły generowanej przez urządzenie. Jego głównym zadaniem jest odprowadzanie nadmiaru ciśnienia, co pozwala uniknąć uszkodzeń komponentów hydraulicznych, a także optymalizować efektywność pracy prasy. Przykładowo, w sytuacji, gdy ciśnienie wzrasta powyżej ustalonego poziomu, zawór przelewowy otwiera się, kierując nadmiar oleju z powrotem do zbiornika, co chroni system przed nadmiernym obciążeniem. Taka regulacja jest niezwykle istotna w kontekście bezpieczeństwa i długowieczności urządzeń hydraulicznych. W praktyce, regulacje zaworu przelewowego powinny być dostosowywane zgodnie z wymaganiami konkretnego procesu, aby zapewnić optymalne parametry pracy. Zastosowanie wysokiej jakości zaworów przelewowych, zgodnych z normami branżowymi, jest kluczowe dla zapewnienia niezawodności i efektywności systemu hydraulicznego.
Pytanie 10
W jaki sposób, w zależności od wartości napięcia międzyfazowego sieci U i częstotliwości f, należy skojarzyć uzwojenie silnika przed podłączeniem go do sieci trójfazowej?
A. Jeżeli U = 230 V, f= 50 Hz w A, jeżeli U = 265 V, f=60 Hz w YTwoja odpowiedź
B. Jeżeli U = 400 V, f= 50 Hz w A, jeżeli U =460 V, f=60 Hz w Y
C. Jeżeli U = 400 V, f= 50 Hz w Y, jeżeli U =460 V, f=60 Hz w Δ
D. Jeżeli U = 400 V, f= 50 Hz w Y, jeżeli U =265 V, f=60 Hz w APoprawna odpowiedź
Niepoprawna odpowiedź. Wybór niewłaściwej konfiguracji uzwojeń silnika może prowadzić do wielu problemów związanych z jego działaniem. Niepoprawne połączenie uzwojeń w przypadku napięcia 400 V i częstotliwości 50 Hz, sugerujące połączenie w trójkąt (Δ), jest nieodpowiednie, ponieważ w takim przypadku napięcie na uzwojeniach przekroczy wartości dopuszczalne dla silnika, co może prowadzić do jego przegrzania i uszkodzenia. Użycie niewłaściwej wartości napięcia w połączeniu z częstotliwością 60 Hz, jak w przypadku 265 V w konfiguracji gwiazdy, również jest błędne, ponieważ trójkąt nie jest w tym przypadku odpowiedni. Wielu techników popełnia błąd, zakładając, że połączenie w trójkąt zawsze jest korzystne dla silników, co jest nieprawidłowe. Kluczowym aspektem jest zrozumienie, że różne połączenia wpływają na charakterystykę pracy silnika, a ich dobór powinien być oparty na analizie parametrów zasilania. Stosowanie nieodpowiednich uzwojeń w kontekście zasilania może prowadzić do nieefektywności energetycznej oraz zwiększonego ryzyka awarii. W praktyce, każdy silnik powinien być podłączony zgodnie z jego normami i wymaganiami, co jest kluczowe nie tylko dla jego efektywności, ale również dla bezpieczeństwa użytkowania w złożonych systemach automatyki przemysłowej. Ostatecznie, stosowanie się do standardów branżowych, takich jak PN-EN 60034-1, jest niezbędne do zapewnienia długotrwałej i niezawodnej pracy maszyn elektrycznych.
Pytanie 11
Na którym schemacie układu elektropneumatycznego prawidłowo narysowane zostało połączenie przełącznika obiegu z siłownikiem i zaworami?
D.Twoja odpowiedź
B.
C.
A.
Poprawna odpowiedź. Schemat D. przedstawia poprawne połączenie przełącznika obiegu z siłownikiem i zaworami, co jest kluczowe w układach elektropneumatycznych. Przełącznik obiegu, będący elementem sterującym, jest odpowiedzialny za zmianę kierunku przepływu powietrza, co z kolei umożliwia odpowiednie działanie siłownika. W przypadku tego schematu, po aktywacji przełącznika, powietrze jest kierowane do odpowiedniego zaworu, co powoduje ruch siłownika w żądanym kierunku. Tego typu połączenia są standardem w automatyce i pneumatyce, w których precyzja i niezawodność działania są kluczowe. Ważne jest także, aby układy były projektowane zgodnie z normami, takimi jak ISO 4414, które określają zasady dotyczące bezpieczeństwa i efektywności systemów pneumatycznych. W praktyce zastosowanie tego schematu pozwala na skuteczne sterowanie maszynami i urządzeniami, co jest niezbędne w nowoczesnym przemyśle.
Pytanie 12
Badanie szczelności układu hydraulicznego powinno być wykonane przy ciśnieniu
A. wyższym o 100% od ciśnienia roboczegoTwoja odpowiedź
B. równym ciśnieniu roboczemu
C. wyższym o 50% od ciśnienia roboczegoPoprawna odpowiedź
D. niższym o 20% od ciśnienia roboczego
Niepoprawna odpowiedź. Ocena szczelności układu hydraulicznego przy ciśnieniu równym roboczemu nie jest wystarczająca, ponieważ nie pozwala na identyfikację potencjalnych słabości układu. Ustalenie, że ciśnienie testowe powinno być mniejsze o 20% od roboczego, może prowadzić do niebezpiecznych sytuacji, gdyż nie bada się wówczas charakterystyki układu przy warunkach przeciążeniowych. Należy zauważyć, że przy korzystaniu z ciśnienia roboczego jako punktu odniesienia nie identyfikuje się potencjalnych nieszczelności, które mogą wystąpić tylko przy wyższych ciśnieniach. Z kolei testowanie układu przy ciśnieniach mniejszych o 20% wprowadza dodatkowe ryzyko, gdyż nie odzwierciedla rzeczywistych warunków pracy, jakie mogą wystąpić w wyniku wahań ciśnienia czy awarii. Praktyka ta może być szczególnie niebezpieczna w kontekście systemów hydraulicznych, gdzie w przypadku niewłaściwego przygotowania do pracy może dojść do poważnych uszkodzeń lub wypadków. Dlatego istotne jest, aby przy przeprowadzaniu testów szczelności zawsze stosować się do sprawdzonych standardów i procedur, które zalecają przeprowadzanie testów ciśnieniowych wyższych od roboczych, co zwiększa bezpieczeństwo i niezawodność systemów hydraulicznych.
Pytanie 13
Stan wyjścia Q0.0
A. zależy wyłącznie od wartości iloczynu wejść I0.1, I2.1
B. jest równy 0Twoja odpowiedź
C. zależy od wartości sumy wejść I0.0, I0.1, I2.1
D. jest równy 1
Poprawna odpowiedź. Stan wyjścia Q0.0 jest równy 0, co wynika z elementów logicznych w schemacie. W szczególności, gdy na wejciu I0.0 jest zastosowana bramka NOT, wpływa to na to, że wyjście Q0.0 jest zawsze nieaktywne. Nawet jeśli inne wejścia, takie jak I0.1 i I2.1, są w stanie wysokim (1), bramka NOT na I0.0 zmienia ten stan na niski (0). To fundamentalna zasada działania układów cyfrowych, gdzie bramki logiczne manipulują stanami na podstawie logiki boole’a. W praktyce, zrozumienie działania bramek logicznych jest kluczowe w projektowaniu systemów automatyki i sterowania. Na przykład, w automatycznych systemach sterowania, jeśli chcemy, aby pewne urządzenie działało tylko w określonych warunkach, możemy użyć bramek logicznych do zrealizowania tej logiki. Stosowanie standardów takich jak IEC 61131-3 w programowaniu PLC, gdzie bramki logiczne są podstawowymi komponentami, podkreśla znaczenie zrozumienia tych pojęć w kontekście przemysłowym.
Pytanie 14
Do sterownika wgrano program przedstawiony na rysunku. Na których wejściach muszą być ustawione sygnały logiczne "1″, aby na wyjściu Q0.1 pojawił się sygnał logiczny "1″?
A. I0.2 lub I0.3
B. I0.1 i l0.0
C. I0.1 lub I0.0
D. I0.2 i I0.3Twoja odpowiedź
Poprawna odpowiedź. Odpowiedź I0.2 i I0.3 jest jak najbardziej trafna. Z tego schematu wynika, że oba sygnały muszą być na '1', żeby wyjście Q0.1 mogło się aktywować. W naszej sieci (Network 2) mamy do czynienia z połączeniem szeregowym, co znaczy, że oba wejścia muszą być aktywne, żeby uzyskać sygnał na wyjściu. To jest super ważne w projektowaniu systemów sterowania, bo właśnie zrozumienie, jak działają wejścia i wyjścia, jest kluczowe. W automatyce przemysłowej często stosujemy takie podejście, żeby dokładnie kontrolować procesy, bo tylko spełnienie wszystkich warunków uruchamia urządzenie. Dobrze to widać w projektach PLC, gdzie warunki aktywacji wyjść są ściśle określone. Zastosowanie zasady AND w tym przypadku to świetny przykład dobrych praktyk w automatyce, co sprawia, że systemy działają pewnie i niezawodnie.
Pytanie 15
Którą spoinę przedstawiono na rysunku?
A. Pachwinową.
B. Brzegową.
C. Czołową typu V.Poprawna odpowiedź
D. Czołową typu 1/2V.Twoja odpowiedź
Niepoprawna odpowiedź. Wybierając odpowiedzi inne niż czołowa spoinę typu V, można napotkać kilka powszechnych błędów związanych z interpretacją rysunków technicznych. Spoiny pachwinowe, które często są mylone z czołowymi, służą do łączenia dwóch elementów pod kątem 90 stopni, jednak ich krawędzie nie są przygotowane w kształcie V, co obniża ich zdolność do przenoszenia dużych obciążeń. Z kolei spoiny czołowe typu 1/2V, mimo że również mają podobną nazwę, różnią się od typu V pod względem kąta i efektywności wnikania materiału spawalniczego. Ten typ spoiny ma tylko częściowe przygotowanie krawędzi, co może prowadzić do niepełnego przetapienia elementów, a w konsekwencji - do osłabienia połączenia. Natomiast spoiny brzegowe, które są używane do łączenia dwóch płaskich powierzchni, nie mają zastosowania w kontekście wskazanym w pytaniu, ponieważ nie dotyczą konstrukcji wymagających głębokiego wnikania. Kluczowe jest zrozumienie, że każdy typ spoiny ma swoje specyficzne zastosowania, a wybór niewłaściwego rodzaju może prowadzić do niebezpieczeństw, takich jak uszkodzenia strukturalne. Zrozumienie tych różnic jest kluczowe dla inżynierów oraz techników zajmujących się spawaniem w celu zapewnienia bezpieczeństwa oraz efektywności połączeń w projektach budowlanych i przemysłowych.
Pytanie 16
Podczas serwisowania układów hydraulicznych, jakie działanie jest kluczowe?
A. Malowanie rurociągów
B. Sprawdzenie szczelności połączeńTwoja odpowiedź
C. Usuwanie zanieczyszczeń z powierzchni zewnętrznych
D. Sprawdzenie jakości farby na urządzeniach
Poprawna odpowiedź. Sprawdzenie szczelności połączeń w układach hydraulicznych to kluczowy krok w procesie serwisowania. Wszelkie nieszczelności mogą prowadzić do wycieków płynów, co z kolei może skutkować spadkiem ciśnienia roboczego, co jest niebezpieczne dla całego systemu. Nieszczelności mogą także prowadzić do zanieczyszczenia płynu hydraulicznego, co ma negatywny wpływ na wydajność i trwałość pompy oraz innych elementów układu. Regularne sprawdzanie szczelności pomaga w wykrywaniu potencjalnych problemów zanim doprowadzą one do poważniejszych awarii. Dzięki temu można zapewnić dłuższą żywotność układu i uniknąć kosztownych napraw. Stosując odpowiednie metody diagnostyczne, takie jak testy ciśnieniowe czy użycie specjalnych płynów detekcyjnych, można zlokalizować nawet najmniejsze nieszczelności. W praktyce, konserwacja i sprawdzanie szczelności połączeń jest nie tylko dobrą praktyką, ale wręcz standardem w branży, który zapewnia bezpieczne i efektywne działanie układów hydraulicznych.
Pytanie 17
Przedstawiony na rysunku element układu zasilającego urządzenie mechatroniczne jest pompą
A. strumieniową.
B. tłokową.
C. membranową.
D. obrotową.Twoja odpowiedź
Poprawna odpowiedź. Pompa obrotowa, przedstawiona na rysunku, jest kluczowym elementem wielu systemów mechatronicznych. Działa na zasadzie przemieszczenia płynów za pomocą wirujących elementów, co zapewnia wysoką efektywność oraz dużą wydajność. W przeciwieństwie do pomp tłokowych, które działają w cyklu, pompy obrotowe nie wymagają okresowego zatrzymywania się na przyjmowanie płynu, co czyni je bardziej odpowiednimi do zastosowań wymagających ciągłego przepływu. Przykładem zastosowania pomp obrotowych mogą być układy chłodzenia w przemyśle, gdzie stały przepływ chłodziwa jest niezbędny do utrzymania odpowiednich temperatur w obrabiarkach. W przemyśle petrochemicznym pompy obrotowe używane są do transportu różnych cieczy, w tym olejów i paliw. Standardy branżowe, takie jak ISO 2858, definiują zasady projektowania i testowania takich urządzeń, co podkreśla ich znaczenie oraz konieczność przestrzegania norm jakościowych.
Pytanie 18
Jak należy przeprowadzić pomiar ciągłości przewodów w instalacji elektrycznej?
A. przy podłączonych odbiornikach oraz wyłączonym napięciu zasilania
B. przy odłączonych odbiornikach oraz włączonym napięciu zasilania
C. przy podłączonych odbiornikach oraz włączonym napięciu zasilania
D. przy odłączonych odbiornikach oraz wyłączonym napięciu zasilaniaTwoja odpowiedź
Poprawna odpowiedź. Pomiar ciągłości przewodów w instalacji elektrycznej powinien być wykonywany przy odłączonych odbiornikach i wyłączonym napięciu zasilania, co jest zgodne z zasadami bezpieczeństwa i dobrymi praktykami w branży elektrycznej. W takiej sytuacji można zminimalizować ryzyko porażenia prądem elektrycznym oraz zapobiec ewentualnym uszkodzeniom urządzeń. Zastosowanie multimetru do sprawdzenia ciągłości przewodów w tych warunkach umożliwia rzetelną diagnozę ich stanu bez wpływu napięcia, co jest kluczowe w przypadku serwisowania lub modernizacji instalacji. Warto pamiętać, że podczas takich pomiarów, szczególnie w instalacjach pod napięciem, może dochodzić do fałszywych odczytów, co prowadzi do błędnych decyzji serwisowych. Dobre praktyki wymagają także stosowania odpowiednich środków ochrony osobistej oraz dokładnego zapoznania się z dokumentacją techniczną instalacji przed przystąpieniem do pomiarów.
Pytanie 19
Jak powinna przebiegać poprawna kolejność instalacji systemu sprężonego powietrza z wykorzystaniem przewodów poliamidowych?
A. Cięcie przewodu, gratowanie krawędzi, pomiar długości odcinka przewodu, montaż złączki
B. Cięcie przewodu, gratowanie krawędzi, montaż złączki, pomiar długości odcinka przewodu
C. Pomiar długości odcinka przewodu, cięcie przewodu, gratowanie krawędzi, montaż złączkiTwoja odpowiedź
D. Gratowanie krawędzi, pomiar długości odcinka przewodu, cięcie przewodu, montaż złączki
Poprawna odpowiedź. Poprawna odpowiedź wskazuje na właściwą kolejność działań przy instalacji sprężonego powietrza z przewodów poliamidowych. Wymierzenie długości odcinka przewodu jest kluczowym pierwszym krokiem, który zapewnia, że użyty materiał będzie odpowiedni do planowanej instalacji. Zbyt krótki przewód może uniemożliwić prawidłowe podłączenie złączek, natomiast zbyt długi może powodować zbędne straty ciśnienia i trudności w dalszej obróbce. Cięcie przewodu powinno następować po dokonaniu pomiarów, aby uzyskać dokładny odcinek. Gratowanie krawędzi jest niezbędne, aby usunąć wszelkie ostre krawędzie, które mogą uszkodzić uszczelki lub stwarzać zagrożenie dla użytkowników. Ostateczny etap to montaż złączki, który wykonujemy po odpowiednim przygotowaniu przewodu, aby zapewnić szczelność i bezpieczeństwo połączenia. Przestrzeganie tej kolejności jest zgodne z najlepszymi praktykami w branży oraz standardami bezpieczeństwa.
Pytanie 20
W jaki sposób wymusić stan wysoki na wyjściu Q0.1 sterownika wykonującego program zamieszczony na rysunku?
A. W odstępie krótszym od 1 s ustawić stan wysoki na I0.1 i I0.2.Twoja odpowiedź
B. W odstępie dłuższym od 1 s ustawić stan wysoki na I0.2, następnie stan wysoki na I0.1.
C. W czasie 1 s ustawić stan wysoki na I0.1.
D. Na czas co najmniej 1 s ustawić stan wysoki na I0.2.
Poprawna odpowiedź. Aby wymusić stan wysoki na wyjściu Q0.1, konieczne jest jednoczesne aktywowanie obu wejść: I0.1 i I0.2. To działanie jest zgodne z zasadami działania bistabilnych wyjść, takich jak te wykorzystywane w programowalnych sterownikach logicznych (PLC). Wejście I0.1 działa jako cewka set (S), co oznacza, że jego aktywacja prowadzi do ustawienia wyjścia Q0.1 w stan wysoki. Z kolei I0.2, będące cewką reset (R), ma za zadanie resetować to wyjście. Kluczowym aspektem pracy z takimi układami jest zrozumienie opóźnień timera, który w tym przypadku wynosi 100 ms. Ustalając stan wysoki na wejściu I0.2 na krótszy czas niż 100 ms, nie aktywujemy cewki resetującej, co pozwala na bezpieczne ustawienie Q0.1 w stan wysoki. W praktyce, taka logika może być wykorzystywana w automatyce przemysłowej, gdzie konieczne jest jednoczesne włączanie i wyłączanie określonych funkcji w maszynach, co zwiększa efektywność procesów produkcyjnych. Dostosowanie parametrów czasowych oraz sposobu aktywacji wejść jest kluczowe dla optymalizacji działania systemów. Właściwe zrozumienie tych zasad pozwala na tworzenie bardziej złożonych i efektywnych programów sterujących.
Pytanie 21
Na którym rysunku przedstawiono symbol graficzny modułu impulsowego?
D.Twoja odpowiedź
C.
B.Poprawna odpowiedź
A.
Niepoprawna odpowiedź. Wybór innej odpowiedzi może wynikać z nieprawidłowej interpretacji symboli graficznych używanych w schematach elektrycznych. Niezrozumienie standardowych oznaczeń, takich jak te określone w normie IEC 60617, prowadzi do mylnych wniosków. Na przykład, wiele osób myli symbole używane dla różnych modułów elektronicznych, co skutkuje pomyłkami w analizie i projektowaniu układów. Możliwe, że wybrana odpowiedź przedstawia symbol innego komponentu elektronicznego, takiego jak przekaźnik, co jest częstym błędem wśród osób początkujących w tej dziedzinie. Rysunki A, C i D mogą zawierać charakterystyczne cechy, które są typowe dla innych urządzeń, co prowadzi do dezinformacji. Brak znajomości różnic między tymi symbolami oraz ich zastosowaniem w praktyce może skutkować poważnymi konsekwencjami w realizacji projektów. W związku z tym, aby poprawić swoje umiejętności, zaleca się szersze zapoznanie się z literaturą branżową oraz szeregami szkoleń, które pomogą w przyswojeniu niezbędnej wiedzy na temat symboli i ich zastosowań w projektowaniu układów elektrycznych.
Pytanie 22
Jaka prędkość wyjścia tłoka siłownika hydraulicznego o powierzchni czynnej A = 3·10-3 m2 będzie, jeśli natężenie przepływu wynosi Q = 1,5·10-3 m3/s?
A. 5 m/s
B. 0,5 m/sTwoja odpowiedź
C. 3 m/s
D. 0,3 m/s
Poprawna odpowiedź. Prędkość wysuwania tłoka siłownika hydraulicznego wynosząca 0,5 m/s jest wynikiem obliczenia, które opiera się na fundamentalnych zasadach hydrauliki. Aby określić prędkość, wykorzystujemy wzór: v = Q/A, gdzie v to prędkość, Q to natężenie przepływu, a A to powierzchnia przekroju poprzecznego tłoka. W tym przypadku, mając natężenie przepływu Q = 1,5·10⁻³ m³/s i powierzchnię A = 3·10⁻³ m², obliczamy prędkość: v = (1,5·10⁻³ m³/s) / (3·10⁻³ m²) = 0,5 m/s. To podejście jest zgodne z dobrymi praktykami inżynieryjnymi stosowanymi w hydraulice, co czyni je niezawodnym w zastosowaniach praktycznych, takich jak w mechanizmach podnoszących, prasach hydraulicznych czy innych urządzeniach wykorzystujących siłowniki hydrauliczne. Takie obliczenia są nie tylko teoretyczne, ale mają praktyczne zastosowanie w procesach inżynieryjnych, gdzie precyzyjne dostosowanie prędkości ruchu jest kluczowe dla efektywności operacji.
Pytanie 23
Do którego portu komputera PC należy podłączyć przedstawiony na ilustracji kabel komunikacyjny?
A. RS232.
B. LPT.
C. PS/2
D. USB.Twoja odpowiedź
Poprawna odpowiedź. Odpowiedź USB jest poprawna, ponieważ na ilustracji przedstawiony jest kabel komunikacyjny z wtyczką USB typu A, która jest standardowym złączem wykorzystywanym w większości nowoczesnych urządzeń komputerowych. USB, czyli Universal Serial Bus, to interfejs służący do komunikacji oraz dostarczania zasilania między komputerami a różnymi urządzeniami peryferyjnymi, takimi jak myszki, klawiatury, drukarki lub zewnętrzne dyski twarde. Wtyczki USB typu A są łatwe do rozpoznania dzięki swojemu prostokątnemu kształtowi. Standard USB ma wiele wersji, w tym USB 2.0, 3.0 oraz 3.1, które oferują różne prędkości transferu danych oraz możliwości zasilania. Dzięki swojej uniwersalności i prostocie użycia, USB stało się najpopularniejszym interfejsem w przemyśle komputerowym, co zapewnia jego szeroką kompatybilność z wieloma urządzeniami na rynku. Przykładowo, wiele laptopów, komputerów stacjonarnych, a także konsol do gier wykorzystuje złącza USB do podłączania zewnętrznych urządzeń, co znacząco ułatwia obsługę i wymianę danych.
Pytanie 24
Symbol graficzny przekładni z pasem klinowym, który należy umieścić na schemacie mechanicznym, przedstawiono na
rysunku 3.
rysunku 1.
rysunku 4.
rysunku 2.Twoja odpowiedź
Poprawna odpowiedź. Rysunek 2 to typowy symbol dla przekładni z pasem klinowym. W dokumentacji technicznej i na schematach mechanicznych szukamy takich właśnie oznaczeń. Te przekładnie są naprawdę ważne w różnych urządzeniach i maszynach, bo przenoszą moment obrotowy. Jak się nad tym zastanowić, to znajdziesz je w napędach silników, maszynach przemysłowych czy systemach transportowych. Ważne jest, żeby te symbole były poprawnie odwzorowane, bo to zgodnie z normami ISO i innymi standardami branżowymi. Dzięki temu inżynierowie i technicy mają jasność, co co chodzi. Ułatwia to też projektowanie i analizę systemów mechanicznych, co ma znaczenie dla tego, jak dobrze i bezawaryjnie działają maszyny.
Pytanie 25
Którego bloku funkcjonalnego należy użyć w programie, jeżeli zachodzi konieczność zapamiętania czasu, w którym wystąpiło przerwanie sygnału na wejściu uaktywniającym timer?
A. TPTwoja odpowiedź
B. TON
C. TOF
D. TONRPoprawna odpowiedź
Niepoprawna odpowiedź. W tym zadaniu kluczowe jest słowo zapamiętania. Nie chodzi tylko o opóźnienie załączenia albo wygenerowanie impulsu, ale o zachowanie wartości czasu po przerwaniu sygnału sterującego timerem. Zwykły TON, czyli timer opóźnionego załączenia, zaczyna odmierzać czas po pojawieniu się stanu logicznego 1 na wejściu IN, ale po zaniku tego sygnału zazwyczaj kasuje aktualnie naliczony czas. Czyli jeśli proces trwał 4 sekundy z wymaganych 10, a sygnał zniknął, to po ponownym starcie odmierzanie ruszy od początku. To nie spełnia warunku zapamiętania czasu przerwania. TOF działa jeszcze inaczej, bo jest timerem opóźnionego wyłączenia. Jego zastosowanie ma sens wtedy, gdy wyjście ma pozostać aktywne przez określony czas po zaniku sygnału wejściowego, na przykład przy opóźnionym wyłączeniu wentylatora albo podtrzymaniu lampki sygnalizacyjnej. Nie służy on jednak do retencyjnego sumowania czasu aktywności wejścia. TP również bywa mylący, bo kojarzy się z odmierzaniem czasu, ale w rzeczywistości generuje impuls o zadanym czasie trwania po wykryciu zbocza sygnału. To dobre rozwiązanie do krótkiego załączenia siłownika, sygnału akustycznego czy impulsu startowego, ale nie do pamiętania przerwanego czasu. Typowy błąd polega na tym, że ktoś widzi dowolny blok czasowy i zakłada, że każdy timer pamięta swój stan. W sterownikach PLC tak nie jest. Jeśli wymagane jest zachowanie czasu mimo zaniku sygnału aktywującego, należy użyć timera retencyjnego TONR i przewidzieć świadome kasowanie jego wartości, np. po zakończeniu cyklu lub po naciśnięciu przycisku reset.
Pytanie 26
Pomiar natężenia prądu zasilającego silnik przeprowadza się w celu ustalenia
A. obciążenia silnikaTwoja odpowiedź
B. prędkości obrotowej silnika
C. poślizgu silnika
D. temperatury pracy silnika
Poprawna odpowiedź. Pomiar natężenia prądu zasilania silnika jest kluczowym elementem w ocenie obciążenia, które silnik musi pokonać w trakcie pracy. W praktyce, jeśli silnik napotyka na większy opór, na przykład przy rozpoczęciu pracy przy pełnym obciążeniu, natężenie prądu wzrasta, co skutkuje koniecznością dostarczenia większej mocy. Zrozumienie relacji między natężeniem prądu a obciążeniem silnika jest istotne, szczególnie w kontekście monitorowania wydajności i optymalizacji pracy maszyn. W standardach branżowych, takich jak IEC 60034 dotyczących silników elektrycznych, uwzględnia się pomiary prądowe jako część regularnych inspekcji. Gromadzenie takich danych pozwala na przewidywanie awarii i planowanie konserwacji, co przekłada się na dłuższą żywotność sprzętu oraz efektywność energetyczną. Prawidłowe pomiary natężenia prądu umożliwiają również dostosowanie parametrów pracy silnika do aktualnych potrzeb roboczych, co jest kluczowe w automatyzacji procesów przemysłowych.
Pytanie 27
W urządzeniu mechatronicznym zastosowano pasek zębaty jako mechanizm przenoszenia napędu. W trakcie regularnej inspekcji tego paska należy przede wszystkim ocenić stopień jego zużycia oraz
A. naprężenieTwoja odpowiedź
B. temperaturę
C. smarowanie
D. bicie osiowe
Poprawna odpowiedź. Prawidłowe naprężenie paska zębatego jest kluczowe dla efektywnego przenoszenia napędu w urządzeniach mechatronicznych. Zbyt luźny pasek może powodować poślizgnięcia i przeskakiwanie zębów, co prowadzi do zwiększonego zużycia oraz uszkodzeń mechanicznych. Z kolei zbyt mocno napięty pasek może powodować zwiększone obciążenie na łożyskach oraz prowadzić do szybszego zużycia samego paska. Standardy branżowe, takie jak ISO 5296, wskazują na konieczność regularnego monitorowania naprężeń w elementach przenoszących napęd, aby zapewnić ich długowieczność i niezawodność. Praktyka przemysłowa sugeruje, że przed każdą dłuższą eksploatacją należy przeprowadzić kontrolę naprężenia, co pozwala na optymalizację wydajności systemu oraz minimalizację ryzyka awarii. Dlatego umiejętność prawidłowego pomiaru i regulacji naprężenia paska zębatego jest fundamentalną umiejętnością w konserwacji urządzeń mechatronicznych.
Pytanie 28
Ile par biegunów powinno mieć uzwojenie stojana silnika o wielu prędkościach, aby po podłączeniu do źródła zasilania 230/240 V, 50 Hz jego wał obracał się z prędkością zbliżoną do 1500 obr/min?
A. trzyTwoja odpowiedź
B. jedna
C. dwiePoprawna odpowiedź
D. cztery
Niepoprawna odpowiedź. Wybór innej liczby par biegunów prowadzi do błędnych wniosków dotyczących prędkości obrotowej silnika. Na przykład, wskazanie jednej pary biegunów skutkuje prędkością obrotową równą 3600 obr/min, co znacznie przekracza wymaganą wartość 1500 obr/min. W przypadku trzech par biegunów prędkość wynosiłaby 1200 obr/min, co również nie spełnia wymogu. Te nieprawidłowe odpowiedzi wynikają z błędnego zrozumienia zależności między liczbą biegunów a prędkością obrotową w silnikach synchronicznych. W praktyce, zbyt niska liczba par biegunów może prowadzić do problemów z kontrolą prędkości oraz do nieefektywności energetycznej. W przypadku silników o większej liczbie par biegunów, takich jak cztery, mogą wystąpić problemy z osiągnięciem wymaganej prędkości obrotowej. Kluczowe jest, aby inżynierowie projektujący systemy napędowe rozumieli te zależności, aby unikać nieefektywnych rozwiązań. Podstawową zasadą w inżynierii elektrycznej jest optymalne dopasowanie liczby biegunów do wymagań aplikacji, co pozwala na uzyskanie odpowiedniej efektywności oraz stabilności pracy urządzenia.
Pytanie 29
W programie PLC sygnały niskie lub wysokie przypisane m.in. do wejść i wyjść dyskretnych powinny być definiowane jako zmienne w formacie
A. bPoprawna odpowiedź
B. B
C. WTwoja odpowiedź
D. D
Niepoprawna odpowiedź. Sformułowanie odpowiedzi jako 'B', 'D' lub 'W' wskazuje na niepoprawne zrozumienie podstawowych koncepcji dotyczących reprezentacji danych w systemach PLC. Odpowiedzi te odnoszą się do jednostek niosących większą ilość danych, takich jak bajty, słowa czy podwójne słowa. Każda z tych jednostek składa się z wielu bitów, co czyni je niewłaściwymi do reprezentowania prostych stanów niski/wysoki. Użycie bajtów i słów jest typowe w kontekście przechowywania bardziej złożonych informacji, jak liczby całkowite czy tekst, a nie pojedyncze stany dyskretne. W praktyce, bity powinny być używane do stanu wejść i wyjść w systemach PLC, ponieważ ich binarna natura idealnie sprawdza się w prostych zadaniach logicznych, takich jak włączanie i wyłączanie urządzeń. Właściwe podejście do reprezentacji danych jest kluczowe dla optymalizacji wydajności systemu oraz efektywności jego działania. Omyłkowe przypisanie stanów do jednostek wyższych, takich jak bajty, prowadzi do nadmiernego zużycia pamięci oraz utrudnia programowanie i diagnostykę, co jest niezgodne z najlepszymi praktykami przemysłowymi. Zrozumienie, że bity są podstawową jednostką informacji w systemach cyfrowych, jest kluczowe dla skutecznego projektowania i implementacji systemów automatyki.
Pytanie 30
W obwodzie o schemacie przedstawionym na rysunku wartości rezystancji wynoszą: R1 = R2 = 100 Ω, R3 = R4 = 50 Ω. Określ, który z rezystorów jest uszkodzony, jeżeli przez źródło płynie prąd o natężeniu 100 mA.
A. R2
B. R3Twoja odpowiedź
C. R4Poprawna odpowiedź
D. Rl
Niepoprawna odpowiedź. Wybór odpowiedzi innej niż R4 może wynikać z kilku błędnych koncepcji i niepełnego zrozumienia zasad działania obwodów elektrycznych. Na przykład, wybór R2 jako uszkodzonego rezystora nie uwzględnia faktu, że R1 i R2 są połączone równolegle. W przypadku równoległego połączenia rezystorów całkowita rezystancja jest zawsze mniejsza niż najmniejsza z wartości poszczególnych rezystorów. Dlatego jeśli R2 byłby uszkodzony, obwód nie mógłby przekroczyć wartości rezystancji obliczonej dla R1, a całkowity prąd obwodu nie wynosiłby 100 mA. R3 również nie może być uszkodzony, ponieważ jego zachowanie w obwodzie równoległym z R4 nie wpływa na całkowity prąd, gdyż pracują one w tym samym zestawie. Ponadto, wybór Rl, który nie jest wymieniony w opisie jako rezystor, może sugerować nieporozumienie w zakresie identyfikacji komponentów obwodu. Takie błędne przyjęcia wskazują na typowe pułapki myślowe, takie jak niewłaściwe rozumienie schematów i obliczeń związanych z obwodami elektrycznymi, co może prowadzić do dalszych pomyłek w diagnostyce i projektowaniu obwodów. Kluczowe jest zrozumienie, że każdy rezystor w obwodzie ma określony wpływ na całkowitą rezystancję i natężenie prądu, a ich uszkodzenie może prowadzić do nieprzewidywalnych zachowań w obwodzie.
Pytanie 31
Który z przedstawionych na rysunkach elementów należy zastosować celem dostarczenia z powietrzem oleju do smarowania części ruchomych w elementach układu pneumatycznego?
B.Poprawna odpowiedź
D.Twoja odpowiedź
A.
C.
Niepoprawna odpowiedź. Wybór A, C lub D może zmylić, bo każdy z tych elementów w układzie pneumatycznym ma swoją rolę, ale żaden nie jest olejarką. Element A to filtr, który jest bardzo ważny, bo usuwa zanieczyszczenia z powietrza - to kluczowe dla prawidłowego działania systemu, ale on nie smaruje. Filtr dba o to, żeby inne części się nie psuły, ale sam oleju nie dostarcza. Wybór C, czyli osuszacz, też nie jest najlepszy, bo jego funkcja to pozbywanie się wilgoci z powietrza, a nie smarowanie. W końcu odpowiedź D pokazuje filtr z regulatorem ciśnienia i manometrem – to ma kontrolować ciśnienie, a nie wprowadzać olej. Wydaje mi się, że błąd w myśleniu tu wynika z braku zrozumienia, co każdy z tych elementów robi. Dlatego ważne jest, żeby znać ich funkcje i to, jak wpływają na działanie całego systemu.
Pytanie 32
Do precyzyjnego pomiaru natężenia prądu elektrycznego w układach mechatronicznych zaleca się wykorzystanie amperomierza o
A. rezystancji wewnętrznej równej rezystancji odbiornikaTwoja odpowiedź
B. dowolnej wartości rezystancji wewnętrznej, ponieważ nie wpływa ona na uzyskany wynik
C. jak najmniejszej rezystancji wewnętrznejPoprawna odpowiedź
D. jak największej rezystancji wewnętrznej
Niepoprawna odpowiedź. Podczas pomiarów natężenia prądu elektrycznego w układach mechatronicznych, wybór amperomierza z jak największą rezystancją wewnętrzną jest koncepcją, która wydaje się na pierwszy rzut oka logiczna, ale w rzeczywistości prowadzi do licznych błędów pomiarowych. Taki amperomierz może działać jak opornik w obwodzie, co powoduje, że pomiar prądu staje się nieprecyzyjny, a wyniki są zawyżone lub zaniżone. W przypadku wyboru amperomierza z dowolną wartością rezystancji wewnętrznej, można błędnie założyć, że nie ma to wpływu na wynik. Rzeczywistość jest jednak taka, że każdy amperomierz, będąc elementem obwodu, wprowadza pewne zmiany w jego zachowaniu, co jest szczególnie widoczne w układach o dużej czułości. Typowym błędem myślowym w takich sytuacjach jest ignorowanie zasady superpozycji oraz zapominanie o tym, że amperomierz działa w oparciu o prawo Ohma. Ponadto, zalecenia branżowe, takie jak normy IEC, jasno wskazują na konieczność stosowania przyrządów pomiarowych o minimalnym wpływie na parametry obwodu, co podkreśla znaczenie użycia amperomierzy o małej rezystancji wewnętrznej w celu uzyskania wiarygodnych pomiarów.
Pytanie 33
Do zakresu przeglądu technicznego łopatkowych kompresorów powietrza nie należy
A. wymiana manometru w każdym przypadkuTwoja odpowiedź
B. pomiar poboru energii elektrycznej przez silnik
C. obserwacja poziomu hałasu lub drgań stopnia sprężającego
D. wymiana wkładki sprzęgła bezpośredniego napędu stopnia sprężającego w ustalonym czasie
Poprawna odpowiedź. Wybór odpowiedzi dotyczącej każdorazowej wymiany manometru jako elementu, który nie wchodzi w zakres przeglądu technicznego łopatkowych kompresorów powietrza, jest uzasadniony. Manometr, jako instrument pomiarowy, jest poddawany kalibracji i wymianie w zależności od jego stanu, lecz nie jest to standardowa procedura przeglądowa. Przeglądy techniczne koncentrują się przede wszystkim na monitorowaniu parametrów operacyjnych, takich jak głośność, wibracje oraz pobór prądu przez silnik, co jest kluczowe dla oceny efektywności i bezpieczeństwa pracy urządzenia. W praktyce, regularne sprawdzanie stanu technicznego kompresora powinno obejmować analizę wyników pomiarów, co pozwala na wczesne wykrycie ewentualnych usterek. Standardy branżowe, takie jak normy ISO dotyczące zarządzania jakością, zalecają systematyczne przeglądy wszystkich istotnych komponentów maszyny, aby zapewnić ich długotrwałą funkcjonalność i minimalizować ryzyko awarii. W związku z tym, odpowiedź dotycząca manometru jest poprawna, gdyż jego wymiana nie jest regularnie uwzględniana w standardowych przeglądach technicznych.
Pytanie 34
Jaki jest główny cel stosowania symulatorów w edukacji mechatronicznej?
A. Zwiększenie doświadczenia praktycznego bez ryzyka uszkodzenia sprzętuTwoja odpowiedź
B. Zwiększenie kosztów nauki
C. Ograniczenie liczby studentów w laboratorium
D. Zwiększenie złożoności nauczania
Poprawna odpowiedź. Symulatory w edukacji mechatronicznej odgrywają kluczową rolę, pozwalając uczniom zdobywać praktyczne doświadczenie bez ryzyka uszkodzenia kosztownego sprzętu. W praktyce mechatroniki często operujemy złożonymi systemami, gdzie błąd może prowadzić do znacznych strat materialnych. Dzięki symulatorom studenci mogą eksperymentować i popełniać błędy w kontrolowanym środowisku, co sprzyja procesowi uczenia się. Przykładowo, symulacje mogą obejmować programowanie sterowników PLC, gdzie każda pomyłka może zostać natychmiast poprawiona bez wpływu na rzeczywisty proces produkcyjny. Jest to również zgodne z najlepszymi praktykami branżowymi, gdzie symulacje wykorzystywane są na szeroką skalę do testowania nowych rozwiązań przed ich implementacją w rzeczywistych warunkach. Z mojego doświadczenia wynika, że symulacje pozwalają na lepsze zrozumienie teorii poprzez praktykę, co jest nieocenione w złożonych dziedzinach, takich jak mechatronika. Dzięki nim studenci mogą również ćwiczyć reakcje na nietypowe sytuacje, co jest trudne do zrealizowania w rzeczywistych warunkach laboratoryjnych.
Pytanie 35
Który ze schematów przedstawiających fragment układu cyfrowego został narysowany zgodnie z obowiązującymi zasadami rysowania schematów elektrycznych i elektronicznych?
Schemat 1.
Schemat 4.
Schemat 2.
Schemat 3.Twoja odpowiedź
Poprawna odpowiedź. Schemat 3 został narysowany zgodnie z obowiązującymi standardami rysowania schematów elektrycznych i elektronicznych, co jest kluczowe dla zapewnienia wysokiej jakości dokumentacji technicznej. W tej odpowiedzi wszystkie elementy, takie jak rezystory, kondensatory i tranzystory, są wyraźnie oznaczone zgodnie z normami, co ułatwia ich identyfikację i zrozumienie działania całego układu. Warto podkreślić, że przejrzystość schematu jest niezwykle istotna w pracy inżyniera, ponieważ umożliwia łatwą analizę, diagnostykę oraz modernizację. Dobrze zaprojektowany schemat pozwala także na szybsze wdrażanie poprawek oraz efektywniejsze współdziałanie w zespołach projektowych. Przykładem zastosowania wysokiej jakości schematów jest projektowanie płytek PCB, gdzie czytelność schematu ma bezpośredni wpływ na sukces produkcyjny. Dlatego znajomość i stosowanie standardów, takich jak IEC 61082, jest niezbędne w pracy z dokumentacją techniczną.
Pytanie 36

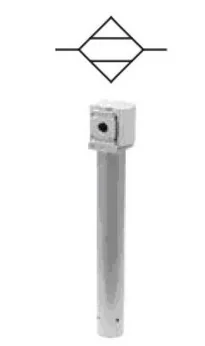

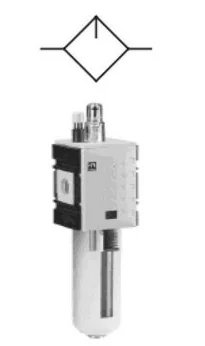

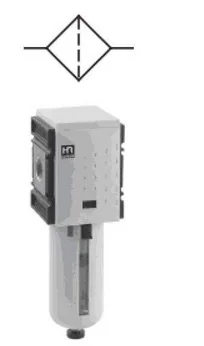

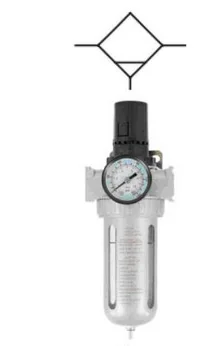

Na rysunku przedstawiono element układu zasilania instalacji pneumatycznej. Który z zamieszczonych symboli graficznych wykorzystywany jest w dokumentacji technicznej do przedstawienia tego elementu?
B.Twoja odpowiedź
D.
C.Poprawna odpowiedź
A.
Niepoprawna odpowiedź. Odpowiedzi A, B i D nie są trafne, bo nie pokazują regulatora ciśnienia z manometrem, który jest kluczowy w instalacjach pneumatycznych. Odpowiedź A może wyglądać jak coś innego, ale brakuje jej cech charakterystycznych, jak na przykład sprężyna czy zawór, które są bardzo ważne, żeby to urządzenie działało jak należy. Odpowiedź B to może całkiem inny element automatyki, który nie pasuje do układów pneumatycznych, co może wprowadzać w błąd. Odpowiedź D z kolei może być mylona z innym przyrządem, ale nie pokazuje manometru, co jest istotne dla identyfikacji regulatorów. Często ludzie popełniają błąd, polegając na tym, jak coś wygląda, a to nie zawsze pokazuje, do czego to służy. Ważne jest, żeby umieć czytać symbole w dokumentacji technicznej, bo to pozwala uniknąć pomyłek w projektowaniu i użytkowaniu systemów pneumatycznych. Jak mówi norma ISO 1219, znajomość symboli jest nie tylko wskazana, ale wręcz konieczna dla bezpieczeństwa i efektywności pracy.
Pytanie 37
Ręczne sterowanie prasą hydrauliczną postanowiono zastąpić automatycznym zarządzaniem przy pomocy sterownika PLC. Parametry technologiczne prasy pozostają bez zmian. Jakie elementy powinien uwzględniać projekt modernizacji prasy?
A. Określenie parametrów wytrzymałościowych mechanizmów i sprawdzenie zabezpieczeń
B. Przygotowanie schematów układu sterowania oraz opracowanie programuTwoja odpowiedź
C. Obliczenie parametrów mediów zasilających prasę oraz zaprojektowanie zabezpieczeń
D. Obliczenie parametrów elementów prasy oraz stworzenie programu
Poprawna odpowiedź. Sporządzenie schematów układu sterowania oraz opracowanie programu jest kluczowym krokiem w procesie modernizacji prasy hydraulicznej. Przeniesienie ręcznego sterowania na automatyczne za pomocą sterownika PLC wymaga precyzyjnego zaplanowania architektury układu sterowania, co obejmuje zarówno schematy ideowe, jak i szczegółowe. Schematy te powinny zawierać wszystkie elementy systemu, takie jak czujniki, wykonawcze elementy hydrauliczne oraz interfejsy komunikacyjne. Opracowanie programu sterującego jest równie istotne, gdyż to właśnie on definiuje logikę działania urządzenia, umożliwiając precyzyjne kontrolowanie procesu w czasie rzeczywistym. W praktyce, zastosowanie standardów takich jak IEC 61131-3 pozwala na tworzenie programów w sposób modularny, co ułatwia ich późniejszą modyfikację i konserwację. Dodatkowo, przy projektowaniu układu sterowania warto uwzględnić protokoły komunikacyjne, co pozwoli na integrację prasy z innymi elementami linii produkcyjnej, zapewniając większą elastyczność i efektywność w procesie produkcji.
Pytanie 38
Zespół dwóch transporterów posiada napędy zrealizowane za pomocą dwóch silników zasilanych dwoma falownikami F1 i F2. Na transporterach przesyłane są paczki w sposób zaprezentowany na rysunku. W przypadku, gdy między dwiema kolejnymi paczkami znajdującymi się na transporterze 2 nie ma przerwy lub jest ona zbyt mała, analizator C1 zgłasza awarię. Co należy zrobić, aby zmniejszyć liczbęawarii zgłaszanych przez to urządzenie?
A. Zwiększyć częstotliwość falownika F2.Twoja odpowiedź
B. Przesunąć analizator w lewo.
C. Zamocować analizator wyżej.
D. Zwiększyć częstotliwość falownika F1.
Poprawna odpowiedź. Zwiększenie częstotliwości falownika F2 jest kluczowym działaniem, które pozwoli na zwiększenie prędkości transportera 2. To z kolei prowadzi do lepszego rozstawienia paczek na taśmie, co zmniejsza ryzyko zgłaszania awarii przez analizator C1. W praktyce, odpowiednie ustawienie prędkości transportu jest zgodne z zasadami dotyczących automatyzacji procesów magazynowych, gdzie zapewnienie odpowiednich odstępów czasowych między ładunkami jest niezbędne dla efektywności operacyjnej. Zwiększenie częstotliwości falownika F2 przyczyni się do optymalizacji całego systemu transportowego, co jest zgodne z najlepszymi praktykami w branży. Zarekomendowane jest również monitorowanie parametrów pracy falowników oraz wprowadzenie systemów regulacji, które pozwolą na automatyczne dostosowanie prędkości do zmieniających się warunków operacyjnych. Działania te mogą przynieść znaczące korzyści w postaci zmniejszenia liczby awarii i zwiększenia efektywności całego procesu transportowego.
Pytanie 39
Gdzie nie mogą być umieszczone przewody sieci komunikacyjnych?
A. W pomieszczeniach z dużym zakurzeniem
B. Na zewnątrz obiektów
C. W pobliżu przewodów silnoprądowychTwoja odpowiedź
D. W pomieszczeniach o niskich temperaturach
Poprawna odpowiedź. Odpowiedź, że przewody sieci komunikacyjnych nie powinny znajdować się blisko przewodów silnoprądowych, jest prawidłowa z kilku istotnych względów. Przede wszystkim, są to dwa różne typy przewodów, które z definicji pełnią różne funkcje: przewody silnoprądowe dostarczają energię elektryczną, podczas gdy przewody komunikacyjne przesyłają sygnały danych. Umieszczanie ich w bliskiej odległości może prowadzić do zakłóceń elektromagnetycznych, co negatywnie wpływa na jakość przesyłanych danych. Dodatkowo, w przypadku uszkodzenia przewodów silnoprądowych, istnieje ryzyko powstania zwarcia, co może zagrażać bezpieczeństwu nie tylko kabli komunikacyjnych, ale i całej instalacji. W praktyce, zgodnie z normami branżowymi, np. PN-EN 50174-2, zaleca się utrzymanie odpowiednich odległości między tymi przewodami oraz stosowanie odpowiednich osłon i ochrony kablowej. Dzięki przestrzeganiu tych zasad, można zminimalizować ryzyko zakłóceń oraz zapewnić bezpieczeństwo i niezawodność obu systemów.
Pytanie 40
W sprężarce pneumatycznej nie ma możliwości regulacji ciśnienia powietrza. Jakie jest najbardziej prawdopodobne źródło awarii?
A. Uszkodzenie membrany w reduktorze sprężarki.Twoja odpowiedź
B. Uszkodzenie uszczelki w zaworze zwrotnym łączącym zbiornik z rurą tłoczącą.
C. Przerwanie obwodu elektrycznego, który zasila silnik sprężarki.
D. Zabrudzenie zaworu zasysającego powietrze
Poprawna odpowiedź. Uszkodzenie membrany w reduktorze sprężarki jest jedną z najczęstszych przyczyn problemów z regulowaniem ciśnienia powietrza. Membrana pełni istotną rolę w kontrolowaniu przepływu powietrza oraz jego ciśnienia w systemie pneumatycznym. W przypadku jej uszkodzenia może dojść do nieprawidłowego działania reduktora, co prowadzi do braku możliwości regulacji ciśnienia. W praktyce, jeśli membrana jest nieszczelna lub pęknięta, powietrze może uciekać, a użytkownik nie będzie w stanie osiągnąć wymaganych parametrów roboczych. W branży pneumatycznej standardem jest regularne sprawdzanie oraz konserwacja elementów reduktora, aby zapobiec takim awariom. Warto także pamiętać, że nieprawidłowe ciśnienie może prowadzić do uszkodzeń innych komponentów systemu, takich jak narzędzia pneumatyczne, co może generować dodatkowe koszty eksploatacyjne.
