Pytanie 1

Jakiego typu konwerter powinien być zastosowany do niezależnego bezpośredniego połączenia czterech tunerów satelitarnych?

A. Quatro

B. Twin

C. Quad

D. Monoblock

Odpowiedź Quad jest prawidłowa, ponieważ konwerter Quad pozwala na podłączenie czterech tunerów satelitarnych do jednego talerza antenowego. Posiada on cztery wyjścia, co umożliwia niezależne odbieranie sygnałów przez każdy z tunerów. Dzięki temu możliwe jest jednoczesne oglądanie różnych programów telewizyjnych lub nagrywanie ich, co jest istotne w przypadku gospodarstw domowych z większą liczbą użytkowników. Stosowanie konwertera Quad jest szczególnie zalecane w przypadku instalacji, gdzie użytkownicy chcą korzystać z różnych tunerów, co zwiększa funkcjonalność systemu satelitarnego. Zgodnie z najlepszymi praktykami branżowymi, takie rozwiązanie powinno być stosowane w instalacjach, gdzie planowane jest wykorzystanie większej liczby urządzeń jednocześnie, co zapewnia wygodę i elastyczność w dostępie do szerokiej gamy programów. Ważne jest również, aby konwerter był podłączony do odpowiedniego uchwytu antenowego, aby zapewnić stabilny odbiór sygnału. Warto również zwrócić uwagę na kompatybilność konwertera z posiadanymi tunerami, co ma kluczowe znaczenie dla prawidłowego działania całego systemu.

Pytanie 2

Rysunek przedstawia symbol graficzny

A. komparatora.

B. przerzutnika.

C. demultipleksera.

D. multipleksera.

Wybór odpowiedzi, która wskazuje na inne urządzenia, może wynikać z nieporozumienia w zakresie ich funkcji oraz zastosowania. Komparator, na przykład, jest urządzeniem, które porównuje dwa sygnały wejściowe i generuje sygnał wyjściowy w zależności od relacji między nimi, co jest zupełnie inną operacją niż selekcja jednego sygnału z wielu. Przerzutnik, z drugiej strony, działa jako jednostka pamięci, przechowująca wartość logiczną, ale nie ma funkcji wyboru między wieloma sygnałami. Demultiplekser wykonuje odwrotną operację do multipleksera, rozdzielając jeden sygnał na wiele wyjść, co również jest różne od zadania, które wykonuje multiplekser. Typowym błędem myślowym jest mylenie funkcjonalności związanych z różnymi typami urządzeń cyfrowych, co może prowadzić do błędnych wniosków. Kluczowym aspektem, który należy uwzględnić, jest zrozumienie, że każde z tych urządzeń ma swoje specyficzne zastosowanie i rolę w systemie cyfrowym, a ich funkcje są nie tylko różne, ale także wyspecjalizowane w kontekście różnych zadań. Dlatego ważne jest, aby przeanalizować, jakie konkretne operacje są realizowane przez dane urządzenie i jakie mają zastosowanie w praktyce.

Pytanie 3

Luty miękkie obejmują luty

A. srebrne

B. cynowo-ołowiowe i bezołowiowe

C. miedziano-fosforowe

D. mosiężne

Odpowiedź dotycząca lutów cynowo-ołowiowych i bezołowiowych jako luty miękkie jest prawidłowa, ponieważ te materiały są powszechnie stosowane w procesach lutowania ze względu na swoje właściwości. Luty cynowo-ołowiowe zawierają stop cynku i ołowiu, co sprawia, że mają niską temperaturę topnienia, co czyni je łatwymi w użyciu w elektronice, gdzie precyzyjne połączenia są kluczowe. Luty bezołowiowe, stosowane w odpowiedzi na regulacje dotyczące ograniczenia użycia ołowiu, zyskały popularność w branży elektronicznej, a ich zastosowanie jest zgodne z normami RoHS. W praktyce, proces lutowania tymi materiałami wymaga odpowiednich technik, aby zapewnić trwałość i elektryczną ciągłość połączeń. Dodatkowo, w ramach standardów IPC, określono wytyczne dotyczące stosowania lutów, co zabezpiecza jakość komponentów elektronicznych oraz ich odporność na czynniki zewnętrzne. Zrozumienie typów lutów i ich zastosowania jest kluczowe dla inżynierów i techników pracujących w obszarze elektroniki.

Pytanie 4

Jaką rolę odgrywa rejestrator w systemie telewizji dozorowej?

A. Zmienia ogniskową obiektywu

B. Zapisuje sygnał video

C. Wzmacnia sygnał wizyjny

D. Kontroluje ruch kamery

Rejestrator w systemie telewizji dozorowej odgrywa kluczową rolę w procesie monitorowania przez gromadzenie i przechowywanie sygnałów wideo. Jego podstawowym zadaniem jest zapis obrazu z kamer, co pozwala na późniejsze przeglądanie i analizowanie nagranych materiałów. Rejestratory mogą być różnego rodzaju, w tym cyfrowymi rejestratorami wideo (DVR) lub sieciowymi rejestratorami wideo (NVR), które różnią się metodą przechowywania danych. Zastosowanie rejestratorów w systemach CCTV umożliwia nie tylko archiwizację danych na wypadek incydentów, ale także dostarcza materiał dowodowy, który może być użyty w śledztwach lub postępowaniach prawnych. Dobrze skonfigurowany system rejestracji powinien spełniać standardy jakości obrazu, a także zapewniać odpowiednie zabezpieczenia danych, aby chronić prywatność i poufność nagrań. Przykładowo, w przypadku incydentu, operatorzy mogą szybko odtworzyć nagranie, co znacznie przyspiesza proces reakcji na zagrożenie i przyczynia się do poprawy bezpieczeństwa ogólnego obiektu.

Pytanie 5

Pracownik obsługujący urządzenie posiadające na obudowie przedstawiony znak musi chronić

A. słuch.

B. drogi oddechowe.

C. kończyny górne.

D. oczy.

Odpowiedź "oczy" jest prawidłowa, ponieważ znak przedstawiony na obudowie urządzenia wskazuje na ryzyko związane z promieniowaniem optycznym, takim jak światło laserowe, które może być niebezpieczne dla zdrowia oczu. Pracownicy obsługujący takie urządzenia muszą stosować odpowiednie środki ochrony indywidualnej, w tym okulary ochronne z filtrem przeciwwartościowym, aby zminimalizować ryzyko uszkodzeń wzroku. Warto również zaznaczyć, że normy takie jak PN-EN 207 dotyczące ochrony przed promieniowaniem laserowym wskazują na konieczność stosowania odpowiednich filtrów w zależności od mocy i długości fali lasera. Pomijanie ochrony wzroku w obecności takich znaków jest poważnym zaniedbaniem, które może prowadzić do długotrwałych uszkodzeń wzroku lub utraty widzenia. Z tego powodu, w środowiskach z potencjalnym zagrożeniem dla oczu, przestrzeganie zasad BHP oraz stosowanie odpowiednich środków ochrony osobistej powinno być priorytetem. Pracownicy powinni być regularnie szkoleni w zakresie identyfikacji zagrożeń związanych z pracą z urządzeniami emitującymi promieniowanie optyczne oraz w zakresie stosowania właściwych środków ochrony.

Pytanie 6

Generator funkcyjny został skonfigurowany na sygnał o częstotliwości 1 kHz oraz maksymalnej wartości szczytowej wynoszącej 1 V. Po podłączeniu woltomierza AC, jego wskazanie wyniosło 0,707 V. Jaki kształt ma badany sygnał?

A. sinusoidalny

B. trójkątny

C. prostokątny

D. impulsowy

Wybór innych odpowiedzi oparty jest na pewnych nieporozumieniach związanych z właściwościami różnych typów przebiegów elektrycznych. Przebieg trójkątny charakteryzuje się liniowym wzrostem i spadkiem wartości amplitudy, co skutkuje inną wartością skuteczną; dla takiego sygnału RMS wynosi wartość szczytowa podzielona przez pierwiastek z 3, co nie odpowiada pomiarom dokonanym w tym przykładzie. Z kolei przebieg prostokątny, mimo że ma wartość skuteczną równą wartości szczytowej, nie może dać wskazania 0,707 V, ponieważ w tym przypadku wartość skuteczna wynosiłaby 1 V. Przebieg impulsowy z kolei ma krótkie impulsy, które również nie dają się przeliczyć na wartość skuteczną w sposób charakterystyczny dla sygnałów sinusoidalnych. Wiele osób może mylić wartości szczytowe z wartościami RMS, co prowadzi do błędnych wniosków. Rozumienie, jak różne kształty przebiegów wpływają na pomiar i interpretację woltomierzy, jest kluczowe w inżynierii elektrycznej i elektronicznej. Dlatego też, ważne jest, aby dobrze znać różnice między tymi przebiegami oraz ich właściwości, by skutecznie analizować i projektować systemy elektryczne.

Pytanie 7

Obudowa wzmacniacza dystrybucyjnego z oznaczeniem IP64 gwarantuje

A. pełną ochronę przed wnikaniem pyłu oraz zabezpieczenie przed strumieniem wody z każdego kierunku

B. ochronę przed wnikaniem pyłu w ilościach, które mogą zakłócać funkcjonowanie urządzenia oraz ochronę przed kroplami opadającymi pod dowolnym kątem, ze wszystkich stron

C. całkowitą ochronę przed wnikaniem pyłu oraz ochronę przed kroplami padającymi pod dowolnym kątem, ze wszystkich stron

D. ochronę przed wnikaniem pyłu w ilościach wpływających na pracę urządzenia oraz ochronę przed strumieniem wody z każdego kierunku

Obudowa wzmacniacza dystrybucyjnego oznaczona kodem IP64 zapewnia całkowitą ochronę przed wnikaniem pyłu oraz ochronę przed kroplami padającymi pod dowolnym kątem, ze wszystkich stron. Kod IP (Ingress Protection) jest standardem określającym stopień ochrony urządzeń elektronicznych przed wnikaniem ciał stałych oraz cieczy. W przypadku IP64, pierwsza cyfra '6' oznacza całkowitą ochronę przed pyłem, co oznacza, że żadne cząstki pyłu nie mogą przeniknąć do wnętrza obudowy, co chroni sprzęt przed uszkodzeniem oraz zapewnia jego prawidłowe działanie. Druga cyfra '4' wskazuje, że obudowa jest odporna na krople wody padające pod różnymi kątami, co oznacza, że nie ma ryzyka uszkodzenia, gdy woda pada na nią z góry. Takie właściwości są szczególnie ważne w aplikacjach, gdzie urządzenia są narażone na trudne warunki atmosferyczne, na przykład w przemysłowych instalacjach, które mogą być narażone na pył, wilgoć oraz różne zanieczyszczenia. Przykładowe zastosowania to obudowy wzmacniaczy w systemach audio, które mogą być używane zarówno na zewnątrz, jak i wewnątrz, a ich niezawodność jest kluczowa dla jakości dźwięku.

Pytanie 8

Podłączenie telewizyjnej anteny lub odbiornika TV o wejściu symetrycznym przy użyciu przewodu współosiowego wymaga stosowania

A. linii rezonansowych równoległych

B. linii nierezonansowych typu delta

C. falowodów

D. symetryzatorów

Odpowiedź 'symetryzatorów' jest poprawna, ponieważ symetryzator jest urządzeniem stosowanym do przekształcania sygnałów z linii asymetrycznych, takich jak przewody współosiowe, na sygnały symetryczne. W kontekście połączeń antenowych, symetryzatory są kluczowe do efektywnego przesyłania sygnału do odbiornika telewizyjnego, który często ma wejście symetryczne. Użycie symetryzatora pozwala na eliminację problemów związanych z niedopasowaniem impedancji, co może prowadzić do strat sygnału lub odbić. Przykładem zastosowania symetryzatorów są instalacje antenowe, gdzie stosuje się je do podłączenia anteny o wyjściu symetrycznym do odbiornika telewizyjnego. Standardy branżowe, takie jak te dotyczące instalacji antenowych, podkreślają znaczenie stosowania symetryzatorów w celu uzyskania optymalnej jakości odbioru, co jest szczególnie istotne w przypadku sygnałów telewizyjnych wymagających wysokiej integralności i niskiego poziomu zakłóceń. Warto również wspomnieć, że symetryzatory mogą występować w różnych formach, w tym jako transformatorów, i są projektowane tak, aby spełniały konkretne wymagania dotyczące pasma przenoszenia i tłumienia sygnału.

Pytanie 9

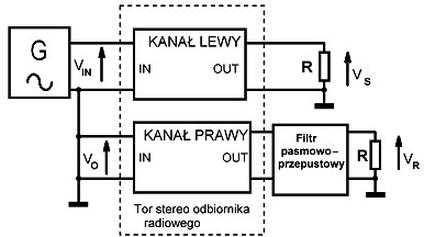

W dokumentacji technicznej stereofonicznego odbiornika radiowego podano, że separacja między kanałami jest większa niż -95 dB (20 Hz do 20 kHz). Schemat do pomiaru tego parametru przedstawiono na rysunku. Który stosunek amplitud w skali logarytmicznej określa ten parametr?

A. VR/VS

B. VO/VIN

C. VIN/VR

D. VO/VS

Wybierając coś innego niż VR/VS, być może zrozumienie tego, co to jest separacja między kanałami, było nieco mylne. Odpowiedzi, jak VO/VIN, VO/VS czy VIN/VR, nie łapią istoty separacji, ponieważ nie mierzą przenikania sygnału z jednego kanału do drugiego. Na przykład, VO/VIN tak naprawdę nie mówi o separacji, bo VO to sygnał wyjściowy, a VIN to wejściowy i to nie jest to samo, co przenikanie sygnału. Odpowiedź VO/VS też nie jest w porządku, bo dotyczy pomiaru wyjścia względem sygnału referencyjnego, a nie separacji kanałów. W audio separacja kanałów jest ważna, żeby uniknąć crosstalk, który może zepsuć jakość dźwięku. W praktyce, projektanci stawiają na zminimalizowanie przenikania sygnałów między kanałami, bo to jest kluczowe w profesjonalnych aplikacjach. Żeby dobrze zrozumieć ten temat, warto zwrócić uwagę na definicję separacji i to, jak się to ma do pomiarów i standardów w branży.

Pytanie 10

Jakie narzędzie jest niezbędne do zainstalowania wtyku kompresyjnego typu F na kablu koncentrycznym?

A. zaciskarkę.

B. nóż montażowy.

C. obcęgi.

D. śrubokręt.

Zaciskarka to narzędzie specjalnie zaprojektowane do montażu wtyków kompresyjnych na kablach koncentrycznych. Dzięki precyzyjnemu mechanizmowi chwytania i zaciskania, pozwala na pewne i trwałe połączenie wtyku z kablem, co jest kluczowe dla uzyskania optymalnej jakości sygnału. Użycie zaciskarki zapewnia, że wtyk jest prawidłowo zamocowany, eliminując ryzyko luzów, które mogłyby prowadzić do zakłóceń sygnału. W branży telekomunikacyjnej oraz w instalacjach antenowych, gdzie jakość sygnału jest kluczowa, stosowanie odpowiednich narzędzi, takich jak zaciskarka, jest zgodne z najlepszymi praktykami. W przypadku kabli koncentrycznych, wtyki kompresyjne oferują lepszą ochronę przed zakłóceniami elektromagnetycznymi, a ich prawidłowy montaż przy użyciu zaciskarki jest niezbędny, aby zapewnić optymalne działanie całego systemu. Warto zwrócić uwagę na standardy, takie jak ISO/IEC 11801, które podkreślają znaczenie odpowiedniego montażu i użycia właściwych narzędzi w celu zapewnienia niezawodności i wydajności systemów transmisji danych.

Pytanie 11

Który spośród zaznaczonych na fotografii portów komputera jest interfejsem równoległym?

A. LPT

B. PS/2

C. RS-232

D. USB

Wybór odpowiedzi innej niż LPT wskazuje na nieporozumienie dotyczące klasyfikacji interfejsów komunikacyjnych. USB, chociaż bardzo popularny, jest interfejsem szeregowym, który przesyła dane w sposób sekwencyjny, co różni go od interfejsu równoległego. Użytkownicy często mylą USB z portem równoległym ze względu na jego powszechność i wszechstronność, jednak w rzeczywistości USB wykorzystuje architekturę, która umożliwia podłączanie wielu różnych urządzeń, ale działa w trybie szeregowym. PS/2, będący interfejsem przeznaczonym do klawiatur i myszy, również korzysta z przesyłania szeregowego bitów, co sprawia, że nie nadaje się do klasyfikacji jako port równoległy. Dodatkowo, port RS-232, choć wykorzystuje wiele linii do komunikacji, nadal jest klasyfikowany jako port szeregowy, ponieważ dane są przesyłane w formie sekwencyjnej. Te nieścisłości w zrozumieniu różnic między różnymi typami interfejsów mogą prowadzić do błędnych wniosków i trudności w prawidłowym łączeniu urządzeń. Dla efektywnej pracy z elektroniką i technologią informacyjną, istotne jest, aby zrozumieć te różnice, co pozwoli na lepsze dobieranie komponentów i ich prawidłowe wykorzystanie w praktyce.

Pytanie 12

Zanim rozpoczniesz konserwację jednostki centralnej komputera stacjonarnego, co należy wykonać?

A. wymontować pamięci RAM

B. odłączyć przewód zasilający

C. wymontować dysk twardy

D. uziemić metalowe elementy obudowy

Odłączenie przewodu zasilającego przed rozpoczęciem konserwacji jednostki centralnej komputera stacjonarnego to naprawdę ważna sprawa. Dzięki temu zarówno sprzęt, jak i osoba, która to robi, są w większym bezpieczeństwie. Przewód zasilający daje prąd do jednostki, więc jego odpięcie zmniejsza ryzyko porażenia prądem i oszczędza podzespoły przed uszkodzeniami, których można uniknąć. W sumie, wielu pasjonatów napraw komputerów stosuje tę zasadę jak mantra. W moim doświadczeniu zawsze lepiej jest być ostrożnym. Przydaje się też położenie maty antystatycznej, żeby nie narobić bałaganu z ładunkami elektrostatycznymi. A w sytuacjach, kiedy pracujemy na serwerach czy innych bardziej skomplikowanych komputerach, pamiętajmy, że czasem trzeba użyć wyłącznika zasilania. Lepiej dmuchać na zimne, szczególnie kiedy chodzi o drogie komponenty.

Pytanie 13

Na rysunku przedstawiono symbol graficzny

A. filtra.

B. wzmacniacza.

C. stabilizatora.

D. zasilacza.

Na rysunku przedstawiono symbol graficzny filtra, który jest kluczowym elementem w obwodach elektronicznych i elektrycznych. Filtry służą do selekcji określonych pasm częstotliwości, co jest istotne w wielu zastosowaniach, takich jak audio, radio i telekomunikacja. Typowy filtr może być klasyfikowany jako dolnoprzepustowy, górnoprzepustowy, pasmowo-przepustowy lub pasmowo-zaporowy, w zależności od tego, które częstotliwości są przepuszczane, a które eliminowane. Na przykład, w filtrach audio dolnoprzepustowych dąży się do eliminacji wysokich częstotliwości, co pozwala na uzyskanie czystszych tonów basowych. Standardowe oznaczenia filtra w schematach elektrycznych powinny być zgodne z normami IEC 60617, co zapewnia jednolitość i ułatwia zrozumienie schematów przez inżynierów. Wiedza na temat filtrów i ich symboli jest niezbędna dla inżynierów zajmujących się projektowaniem systemów elektronicznych, ponieważ niewłaściwe użycie filtrów może prowadzić do zakłóceń i pogorszenia jakości sygnału.

Pytanie 14

Na rysunku przedstawiono symbol

A. odgałęźnika.

B. separatora.

C. rozgałęźnika.

D. zwrotnicy.

Symbol przedstawiony na rysunku rzeczywiście reprezentuje rozgałęźnik, który w schematach elektrycznych i elektronicznych jest kluczowym elementem umożliwiającym rozdzielenie sygnałów lub zasilania na kilka odgałęzień. Rozgałęźniki są powszechnie stosowane w instalacjach elektrycznych, gdzie przewody potrzebują rozdzielić się na różne obwody, co jest istotne na przykład w systemach oświetleniowych czy w instalacjach zasilających różne urządzenia. Zastosowanie rozgałęźników ułatwia organizację obwodów oraz zwiększa elastyczność systemu, co jest zgodne z najlepszymi praktykami inżynieryjnymi. Warto również zaznaczyć, że zgodnie z normami IEC (Międzynarodowa Komisja Elektrotechniczna) oraz ISO (Międzynarodowa Organizacja Normalizacyjna), przekazywanie informacji o rozgałęzieniach w schematach jest istotnym elementem dokumentacji, który pozwala na łatwiejszą diagnostykę oraz modernizację systemów elektrycznych. Przykładem mogą być instalacje w budynkach, gdzie rozgałęźniki pozwalają na efektywne zarządzanie energią i jej dystrybucją w różnych częściach budynku.

Pytanie 15

Aby zbadać ciągłość żył w przewodzie teletechnicznym, należy zastosować

A. omomierz

B. galwanometr

C. woltomierz

D. częstościomierz

Omomierz to super przyrząd do mierzenia oporu elektrycznego, a to znaczy, że jest świetny do sprawdzania, czy żyły w przewodzie teletechnicznym działają tak, jak powinny. Z mojego doświadczenia, sprawdzanie ciągłości żył jest naprawdę ważne, bo jak będą jakieś przerwy, to cała instalacja teletechniczna może po prostu nie działać. Kiedy używasz omomierza, możesz zmierzyć opór między końcami przewodów; jeśli wartość jest bliska zeru, to wiadomo, że przewód działa jak trzeba. Warto też pamiętać, że standardy takie jak IEC 61010 mówią, jak istotny jest pomiar oporu dla bezpieczeństwa instalacji elektrycznych. Dobrze jest też robić takie pomiary przed włączeniem systemu oraz regularnie je kontrolować, żeby uniknąć problemów później. Ogólnie mówiąc, omomierz to jedno z tych narzędzi, które naprawdę szybko pomogą zdiagnozować problemy z ciągłością, a to może zaoszczędzić czas i kasę na przyszłość.

Pytanie 16

Aby zlokalizować metalowy obiekt w systemie automatyki przemysłowej, najbardziej odpowiednim rozwiązaniem będzie czujnik

A. temperatury

B. pojemnościowy

C. optyczny

D. indukcyjny

Czujnik indukcyjny jest najbardziej odpowiednim rozwiązaniem do wykrywania metalowych przedmiotów w zastosowaniach automatyki przemysłowej. Działa na zasadzie generowania pola elektromagnetycznego, które zmienia się w obecności obiektu metalowego. Kiedy metalowy przedmiot wchodzi w zasięg pola, zmienia się jego wartości, co pozwala czujnikowi na detekcję obiektu. Jest to szczególnie użyteczne w zautomatyzowanych liniach produkcyjnych, gdzie precyzyjne wykrywanie elementów metalowych jest kluczowe dla zapewnienia bezpieczeństwa i efektywności operacyjnej. Przykładowo, czujniki indukcyjne są powszechnie stosowane w robotyce do detekcji pozycji narzędzi lub komponentów, a także w systemach transportowych, gdzie mogą monitorować obecność części na taśmach produkcyjnych. W branży przemysłowej standardy takie jak ISO 13849-1 dotyczące bezpieczeństwa maszyn podkreślają znaczenie stosowania niezawodnych czujników wykrywających obecność obiektów, co czyni czujniki indukcyjne odpowiednim wyborem. Dodatkowo, ich odporność na zanieczyszczenia oraz możliwość pracy w trudnych warunkach, jak np. w wysokiej temperaturze czy w obecności wilgoci, sprawia, że są one często preferowanym rozwiązaniem w przemysłowych aplikacjach.

Pytanie 17

Aby podłączyć dysk twardy do płyty głównej komputera, jaki interfejs należy zastosować?

A. D-SUB 15

B. LPT

C. SATA

D. RS 232

Odpowiedź SATA jest prawidłowa, ponieważ jest to jeden z najpopularniejszych interfejsów stosowanych do podłączania dysków twardych i napędów SSD do płyt głównych komputerów. Standard SATA (Serial ATA) został wprowadzony, aby zastąpić starszy interfejs PATA (Parallel ATA) i oferuje znacznie wyższą prędkość transferu danych, co jest kluczowe w kontekście wydajności nowoczesnych systemów komputerowych. SATA obsługuje prędkości transferu do 6 Gb/s w wersji III, co pozwala na szybki dostęp do danych i efektywne wykonywanie operacji na plikach. Zastosowanie SATA umożliwia również łatwiejsze podłączanie i wymianę dysków, co jest istotne w kontekście modernizacji sprzętu. Warto również zauważyć, że złącza SATA mają charakterystyczny kształt i orientację, co ułatwia ich prawidłowe podłączenie. Przykładowo, podłączając dysk SSD do płyty głównej, użytkownik powinien zwrócić uwagę na odpowiednie złącze SATA, aby uniknąć problemów z wydajnością oraz kompatybilnością.

Pytanie 18

Jakie narzędzie wykorzystuje się do weryfikacji poprawności zainstalowanej sieci komputerowej?

A. multimetru z pomiarem R

B. testera wytrzymałości dielektrycznej

C. miernika z pomiarem MER

D. analizatora sieci strukturalnych

Analizator sieci strukturalnych to zaawansowane narzędzie, które jest kluczowe do oceny poprawności instalacji sieci komputerowej. Dzięki zastosowaniu tego urządzenia, technicy mogą przeprowadzać kompleksową analizę parametrów, takich jak tłumienie, refleksja mocy oraz jakość sygnału w sieciach telekomunikacyjnych. Analizatory te są zgodne z normami branżowymi, takimi jak TIA/EIA-568, które określają wymagania dotyczące instalacji kabli strukturalnych. W praktyce, analizator pozwala na diagnostykę problemów, które mogą wystąpić w trakcie użytkowania sieci, co wpływa na jej wydajność i stabilność. Przykładowo, podczas instalacji sieci w biurze, technik może użyć analizatora do sprawdzenia, czy wszystkie kable są prawidłowo podłączone i czy nie występują straty sygnału, co mogłoby prowadzić do problemów z połączeniami internetowymi. Tego typu narzędzia są niezbędne dla zapewnienia wysokiej jakości usług oraz minimalizacji ryzyka awarii sieci.

Pytanie 19

Który z wymienionych komponentów obwodów elektronicznych wytwarza sygnał napięciowy pod działaniem pola magnetycznego i znajduje zastosowanie w miernikach pola magnetycznego?

A. Hallotron

B. Piezorezystor

C. Warystor

D. Kontaktron

Kontaktron to element, który działa na zasadzie zjawiska magnetycznego, ale jego zastosowanie jest ograniczone w porównaniu do hallotronu. Kontaktrony są używane głównie jako przełączniki w obwodach, które wykorzystują mechaniczne zamknięcie obwodu w odpowiedzi na obecność pola magnetycznego. W przeciwieństwie do hallotronów, które generują sygnał analogowy, kontaktrony oferują jedynie sygnał cyfrowy, co ogranicza ich funkcjonalność w aplikacjach wymagających precyzyjnego pomiaru. Warystor, natomiast, jest elementem pasywnym, który zabezpiecza obwody przed przepięciami, a nie generuje sygnałów na podstawie pola magnetycznego. Działa na zasadzie zmiany oporu przy określonym napięciu, co również eliminuje jego zastosowanie w kontekście pomiarów pola magnetycznego. Piezorezystor to kolejny ciekawy element, który zmienia opór elektryczny pod wpływem sił mechanicznych, jednak nie ma on związku z polem magnetycznym. Typowym błędem myślowym, który prowadzi do wyboru nieprawidłowych odpowiedzi, jest mylenie funkcji i zasad działania różnych elementów elektronicznych. Zrozumienie, że nie każdy element, który reaguje na zjawiska fizyczne, ma zdolność do generowania sygnału napięciowego pod wpływem pola magnetycznego, jest kluczowe dla poprawnego rozwiązywania zadań z zakresu elektroniki. Dlatego ważne jest, aby przy wyborze odpowiedzi kierować się nie tylko funkcjonalnością, ale także specyfiką zastosowań danego elementu.

Pytanie 20

W oscyloskopie dwukanałowym do wejścia CH-B podłączono sygnał o znanej częstotliwości, natomiast do wejścia CH-A sygnał do analizy. W jaki sposób powinien być ustawiony oscyloskop, aby za pomocą krzywych Lissajous oszacować przybliżoną częstotliwość sygnału do badania?

A. X - Y

B. DUAL

C. ADD

D. SINGLE

Wybór trybów ADD, SINGLE oraz DUAL do analizy sygnałów w oscyloskopie dwukanałowym nie jest odpowiedni w kontekście określania częstotliwości sygnału badanego za pomocą krzywych Lissajous. Tryb ADD sumuje sygnały z obu kanałów, co uniemożliwia bezpośrednie porównanie ich relacji w czasie. Taki sposób prezentacji może być przydatny do analizy amplitudowej, ale nie dostarcza informacji o różnicach w częstotliwościach i fazach sygnałów. Z kolei tryb SINGLE pozwala na przechwycenie jednego sygnału na raz, co również ogranicza możliwości analizy porównawczej, istotnej dla krzywych Lissajous. Tryb DUAL, choć umożliwia jednoczesne wyświetlanie sygnałów z obu kanałów, nie dostarcza informacji o ich relacji w kontekście rysowania krzywych Lissajous, które wymagają specyficznego odchylania X-Y. Typowe błędy myślowe prowadzące do wyboru błędnych trybów obejmują niepełne zrozumienie funkcji poszczególnych trybów w oscyloskopie oraz ich zastosowań w analizie sygnałów. Aby skutecznie korzystać z oscyloskopu do analizy sygnałów, ważne jest zrozumienie, że różne tryby odchylania mają różne zastosowania, a ich wybór powinien być uzależniony od konkretnego celu analizy.

Pytanie 21

Jaki skutek wywoła zmniejszenie wartości pojemności kondensatora C2 w układzie zasilacza napięcia stałego, którego schemat przedstawiono na rysunku?

A. Zmniejszą się tętnienia napięcia UWE

B. Zmaleje wartość napięcia UWE

C. Wzrośnie wartość napięcia UWE

D. Zwiększą się tętnienia napięcia UWE

Zwiększenie wartości tętnień napięcia UWE po zmniejszeniu pojemności kondensatora C2 wynika z jego roli jako filtru w układzie zasilacza napięcia stałego. Kondensatory w układach zasilających są kluczowe dla wygładzania tętnień, które pojawiają się po wyprostowaniu sygnału zmiennego. Gdy pojemność kondensatora jest mniejsza, ma on ograniczoną zdolność do przechowywania ładunku, co prowadzi do większych wahań napięcia na wyjściu. Przykładem zastosowania jest zasilacz impulsowy, gdzie kondensatory filtrujące są używane do eliminacji tętnień, zapewniając stabilne napięcie dla komponentów elektronicznych. W praktyce, aby zoptymalizować pracę zasilacza, zaleca się dobór kondensatorów zgodnie z ich pojemnością, co jest zgodne z normami dotyczącymi zasilania i stabilności układów elektronicznych. Wartości pojemnościowe kondensatorów są często określane na podstawie analizy charakterystyk pracy układu, co jest kluczowe dla zapewnienia jego efektywności.

Pytanie 22

Parametry takie jak wzmocnienie mocy, moc wyjściowa, pasmo przenoszenia oraz współczynnik efektywności energetycznej odnoszą się do

A. filtra

B. wzmacniacza

C. zasilacza

D. generatora

Wzmocnienie mocy, moc wyjściowa, pasmo przenoszenia oraz współczynnik sprawności energetycznej to kluczowe parametry wzmacniaczy. Wzmacniacze są urządzeniami elektrycznymi, których podstawowym zadaniem jest zwiększenie amplitudy sygnału elektrycznego. Wzmocnienie mocy odnosi się do zdolności wzmacniacza do podnoszenia mocy sygnału, co jest niezbędne w aplikacjach audio, telekomunikacyjnych czy radiowych. Moc wyjściowa określa, ile energii wzmacniacz może dostarczyć do obciążenia, co ma kluczowe znaczenie dla zapewnienia odpowiedniej jakości dźwięku lub sygnału. Pasmo przenoszenia natomiast definiuje zakres częstotliwości, w jakim wzmacniacz może efektywnie działać, co jest istotne w kontekście reprodukcji dźwięku czy przesyłania danych. Współczynnik sprawności energetycznej mierzy, jak efektywnie wzmacniacz przekształca moc zasilania na moc wyjściową, co jest istotne dla ograniczenia strat energii i poprawy wydajności systemu. Przykładem zastosowania wzmacniacza może być system audio, gdzie poprawne zgranie tych parametrów decyduje o jakości dźwięku i jego mocy. Zgodnie z normami branżowymi, jak np. normy IEC, ważne jest, aby wzmacniacze były projektowane z uwzględnieniem tych parametrów, aby spełniały wymagania użytkowników i zapewniały niezawodność w działaniu.

Pytanie 23

Na diagramie blokowym struktury wewnętrznej mikroprocesora symbol ALU oznacza

A. mikroprocesor wykonany w technologii krzemowo-aluminiowej

B. rejestr akumulatora

C. jednostkę arytmetyczno-logiczną

D. zewnętrzną pamięć operacyjną

Wybór akumulatora jako odpowiedzi jest błędny, ponieważ akumulator jest rejestrem, który przechowuje tymczasowe wyniki obliczeń wykonywanych przez ALU. Akumulator nie wykonuje obliczeń, lecz przechowuje dane, co sprawia, że jest to inny element architektury mikroprocesora. Zewnętrzna pamięć danych również nie jest związana z ALU, ponieważ odnosi się do pamięci, która przechowuje dane poza mikroprocesorem, a jej główną rolą jest przechowywanie dużych ilości informacji, co jest odrębne od funkcji ALU. Mikroprocesor wykonany w technologii krzemowo-aluminiowej to termin techniczny, który nie odnosi się do konkretnej funkcji ALU, a raczej do materiałów wykorzystywanych w produkcji procesorów. Takie myślenie może prowadzić do nieporozumień dotyczących architektury komputerów, gdyż niektórzy mogą mylić komponenty systemu, nie dostrzegając różnic między rejestrami, jednostkami wykonawczymi a pamięcią. Zrozumienie roli ALU w kontekście procesora oraz jasne odróżnienie między różnymi jego komponentami jest kluczowe w nauce o architekturze komputerowej oraz programowaniu.

Pytanie 24

Jaką minimalną powierzchnię należy zapewnić na jednego pracownika pracującego równocześnie w tej samej przestrzeni biurowej?

A. 3 m2

B. 2 m2

C. 1 m2

D. 4 m2

Przypisanie zbyt małej powierzchni na jednego pracownika, jak 1 m2, 3 m2 lub 4 m2, może prowadzić do różnych problemów ergonomicznych i zdrowotnych. Odpowiedź 1 m2 jest zdecydowanie niewystarczająca, ponieważ w praktyce oznacza brak miejsca na podstawowe elementy wyposażenia, takie jak biurko, krzesło, a także przestrzeń do poruszania się. Zbyt mała powierzchnia może prowadzić do uczucia dyskomfortu, które negatywnie wpływa na zdrowie psychiczne i fizyczne pracowników. W przypadku 3 m2, mimo że pod względem powierzchni może wydawać się to bardziej odpowiednie, nadal nie zapewnia to wystarczającej przestrzeni na swobodny ruch oraz zachowanie dystansu, co jest kluczowe w kontekście pracy w grupie. Z kolei 4 m2 może być w niektórych przypadkach zbyt dużą przestrzenią, co z kolei wiąże się z nieefektywnym wykorzystaniem biura oraz większymi kosztami operacyjnymi. Kluczowe jest zrozumienie, że odpowiednia przestrzeń powinna być dostosowana do potrzeb pracowników, a także specyfiki wykonywanej pracy. Błędem jest również założenie, że mniejsza powierzchnia sprzyja lepszej interakcji między pracownikami; przeciwnie, zbyt bliskie sąsiedztwo może prowadzić do zakłóceń oraz obniżenia efektywności zespołu. W praktyce, przeciwdziałanie tym problemom i dostosowanie przestrzeni do standardów ergonomicznych jest kluczowe dla zdrowia i wydajności pracowników.

Pytanie 25

Jakie urządzenie stosuje się do podziału sygnału z anteny w systemie telewizyjnym?

A. symetryzator

B. switch

C. spliter

D. zwrotnicę

Spliter to taki fajny gadżet, który można spotkać w instalacjach telewizyjnych. Dzięki niemu da się podzielić sygnał z anteny na kilka wyjść, co oznacza, że kilka telewizorów może korzystać z jednego źródła. To naprawdę przydatne w domach, gdzie mamy więcej niż jeden telewizor, bo zamiast biegać i wymieniać kable, wystarczy podłączyć splitter. Działa to na zasadzie dzielenia sygnału RF, a jak dobrze się go wybierze, to straty sygnału są minimalne. Warto zwrócić uwagę na parametry, takie jak szerokość pasma czy tłumienie, żeby wszystko pasowało do naszej anteny i telewizorów. To znaczy, żeby instalacja działała sprawnie i bezproblemowo. Można też poprawić jakość sygnału, używając wzmacniaczy sygnału w odpowiednich miejscach. Przykład? Nawet w małym mieszkaniu, jeśli mamy dwa telewizory, które chcą oglądać ten sam kanał, to spliter załatwi sprawę bez problemu – nie musimy mieć dwóch anten. Ogólnie mówiąc, to wygodne rozwiązanie, które warto mieć na uwadze.

Pytanie 26

Podaj właściwą sekwencję działań podczas instalacji tranzystora z radiatorem na płytce PCB?

A. Przykręcić radiator do tranzystora, przylutować tranzystor, zamocować radiator na PCB

B. Przykręcić radiator do tranzystora, zamocować radiator na PCB, przylutować tranzystor

C. Zamocować radiator na PCB, przylutować tranzystor, przykręcić radiator do tranzystora

D. Przylutować tranzystor, przykręcić radiator do tranzystora, zamocować radiator na PCB

Poprawna odpowiedź wskazuje na odpowiednią kolejność czynności przy montażu tranzystora z radiatorem na płytce PCB. Pierwszym krokiem jest przykręcenie radiatora do tranzystora, co zapewnia efektywne odprowadzanie ciepła generowanego przez tranzystor podczas pracy. Niewłaściwe odprowadzenie ciepła może prowadzić do przegrzania i uszkodzenia komponentu, dlatego solidne połączenie radiatora z tranzystorem jest kluczowe. Następnie, przymocowanie radiatora do PCB pozwala na stabilizację pozostałych elementów i eliminuje ryzyko przesunięcia radiatora w trakcie lutowania. Ostatnim krokiem jest przylutowanie tranzystora do płytki, co powinno odbywać się w sposób staranny, aby uniknąć zwarć czy uszkodzeń. Przykładem zastosowania tej metody może być montaż tranzystora w zasilaczach impulsowych, gdzie efektywne chłodzenie jest kluczowe dla prawidłowego działania. Zgodność z dobrymi praktykami montażu komponentów elektronicznych jest istotna, aby zapewnić niezawodność i długotrwałość urządzeń elektronicznych.

Pytanie 27

Jak nazywa się przedstawiony na zdjęciu przyrząd pomiarowy?

A. Galwanometr.

B. Logometr.

C. Fazomierz.

D. Fluksometr.

Galwanometr to precyzyjny przyrząd pomiarowy służący do pomiaru małych wartości prądu elektrycznego. Jego działanie opiera się na zasadzie wychylania igły na skali, co jest wynikiem oddziaływania prądu na cewkę umieszczoną w polu magnetycznym. Oznaczenie 'mA' na skali galwanometru wskazuje, że przyrząd ten jest przystosowany do pracy z miliamperami, co czyni go niezwykle użytecznym w zastosowaniach wymagających dużej precyzji. Galwanometry znajdują zastosowanie w laboratoriach badawczych, inżynierii elektrycznej oraz w edukacji technicznej, gdzie precyzyjne pomiary prądu są kluczowe. Na przykład, w eksperymentach dotyczących charakterystyki różnych komponentów elektronicznych, takich jak diody czy tranzystory, galwanometr pozwala na dokładne określenie zachowania obwodów w różnych warunkach. Zgodnie z dobrymi praktykami, przed każdym pomiarem należy kalibrować urządzenie, aby zapewnić dokładność wyników. Galwanometry, zarówno analogowe, jak i cyfrowe, są ważnym narzędziem w dziedzinie elektrotechniki i elektroniki, przyczyniając się do precyzyjnych analiz i badań naukowych.

Pytanie 28

Którą funkcję w instalacji antenowej pełni urządzenie przedstawione na ilustracji?

A. Wprowadza sygnał pochodzący z kilku anten do jednego przewodu antenowego.

B. Łączy wyjście symetryczne anteny z asymetrycznym wejściem odbiornika telewizyjnego.

C. Przesuwa pasmo częstotliwości sygnału telewizji satelitarnej.

D. Rozdziela sygnał na kilka odbiorników.

Urządzenie, które widzisz na obrazku, to zwrotnica antenowa. Odgrywa ona naprawdę ważną rolę w systemach telewizyjnych, zwłaszcza kiedy korzystamy z różnych źródeł sygnału, jak anteny VHF i UHF. Jej głównym zadaniem jest łączenie różnych sygnałów z anten i przesyłanie ich przez jeden kabel antenowy. Dzięki temu możemy oglądać więcej kanałów telewizyjnych, bez potrzeby przeciągania wielu kabli. W dzisiejszych czasach zwrotnice są praktycznie niezbędne, gdy mamy do czynienia z różnymi pasmami częstotliwości, co jest typowe dla nowoczesnych instalacji telewizyjnych. Standardy, które obowiązują w branży, jak IEC 60728, mówią, że zwrotnice są fajnym rozwiązaniem do optymalizacji sygnału i zmniejszania strat. To ważne, bo każdy chce mieć dobrą jakość obrazu w telewizji. Używanie zwrotnicy sprawia, że instalacja jest prostsza, a to z kolei jest korzystne zarówno dla instalatorów, jak i dla użytkowników.

Pytanie 29

Na jakiej pozycji należy ustawić wybór wielkości mierzonej multimetru, aby dokonać z największą dokładnością pomiaru napięcia stałego o wartości 15 V ±3 V?

A. 200 DCV

B. 20 DCV

C. 200m DCV

D. 2000m DCV

Wybór zakresu '20 DCV' na multimetrze jest najlepszym rozwiązaniem dla pomiaru napięcia stałego o wartości 15 V ±3 V, ponieważ zapewnia maksymalną dokładność pomiaru. W praktyce, multimetry cyfrowe mają różne zakresy, które pozwalają na pomiar napięcia w różnych przedziałach. W przypadku napięcia wynoszącego 15 V, wybór zakresu 20 DCV daje nam 10% wartości maksymalnej, co jest akceptowalnym poziomem dla dokładności. Działa to na zasadzie, że im mniejszy zakres, tym większa precyzja pomiaru, ponieważ urządzenie ma lepszą zdolność do wykrywania zmian w mniejszych wartościach. Podobnie, w praktyce inżynieryjnej, często stosuje się zasady wyboru zakresu, aby uzyskać dokładne wartości i uniknąć błędów, które mogą wynikać z zbyt dużych zakresów pomiarowych. Na przykład, w laboratoriach elektrotechnicznych, gdzie testuje się różne komponenty, wybór odpowiedniego zakresu na multimetrze pozwala na precyzyjny pomiar i analizę, co jest kluczowe dla uzyskania rzetelnych wyników.

Pytanie 30

Co należy zrobić, gdy pracownik omdleje w źle wentylowanej pracowni elektronicznej?

A. położyć poszkodowanego na plecach, umieścić zimny kompres na czole i monitorować tętno

B. wynieść poszkodowanego na świeże powietrze i ułożyć go na brzuchu

C. wynieść poszkodowanego na świeże powietrze, położyć na plecach i unieść kończyny w górę

D. ustawić poszkodowanego w pozycji siedzącej i dać mu wodę do picia

Odpowiedź sugerująca wyniesienie poszkodowanego na świeże powietrze, ułożenie go na plecach oraz uniesienie kończyn jest poprawna z kilku powodów. Omdlenie często jest wynikiem obniżonego ciśnienia krwi, co prowadzi do niedotlenienia mózgu. Dlatego kluczowe jest jak najszybsze zapewnienie dostępu świeżego powietrza, co zwiększa ilość tlenu dostarczanego do organizmu. Ułożenie poszkodowanego na plecach z uniesionymi nogami wspomaga krążenie krwi i przywraca prawidłowe ciśnienie w organizmie. W praktyce, tak postępowanie jest zgodne z wytycznymi Europejskiej Rady Resuscytacji, które podkreślają znaczenie pozycji leżącej w przypadku omdlenia. Ważne jest również monitorowanie stanu poszkodowanego, aby w razie potrzeby móc szybko zareagować. Przykładem może być sytuacja, w której pracownik w warsztacie elektronicznym doświadcza omdlenia z powodu wysokiej temperatury oraz braku wentylacji. W takich okolicznościach szybkie działanie może uratować życie.

Pytanie 31

Które urządzenie przedstawiono na rysunku?

A. Wzmacniacz.

B. Symetryzator.

C. Konwerter.

D. Filtr.

Wybór innej odpowiedzi może wynikać z nieporozumienia dotyczącego funkcji i zastosowania różnych urządzeń elektronicznych. Filtr, który mógł być rozważany jako alternatywna odpowiedź, ma zupełnie inny cel w systemach elektronicznych. Jego główną funkcją jest selekcjonowanie określonych częstotliwości sygnału, co oznacza, że może blokować lub przepuszczać sygnały w określonym zakresie, podczas gdy wzmacniacz zwiększa ich amplitudę. Konwerter, odpowiedź również rozważana przez niektórych, służy do zmiany formatu lub rodzaju sygnału, na przykład z analogowego na cyfrowy, co jest odmiennym procesem od wzmacniania. Symetryzator, z kolei, ma na celu zapewnienie równowagi sygnałów, co jest kluczowe w kontekście transmisji sygnałów w systemach audio. Wybór nieprawidłowej odpowiedzi może być efektem mylnego rozumienia, że wszystkie te urządzenia pełnią funkcję wzmacniania. W rzeczywistości każde z tych urządzeń ma specyficzne zadanie i nie może być stosowane zamiennie z wzmacniaczem. Kluczowe jest zrozumienie różnic między tymi urządzeniami oraz ich zastosowaniami w praktyce. Warto również pamiętać, że w kontekście projektowania układów elektronicznych istotne jest przestrzeganie norm i standardów, które definiują wymagania dla każdego z tych komponentów, co pomaga w uniknięciu błędów i zapewnieniu wysokiej jakości systemów elektronicznych.

Pytanie 32

MAN to termin odnoszący się do typu sieci komputerowej

A. rozległej

B. lokalnej

C. masowej

D. miejskiej

MAN (Metropolitan Area Network) to rodzaj sieci komputerowej, która obejmuje obszar miejskiej aglomeracji. Głównym celem takiej sieci jest zapewnienie szybkiej komunikacji między różnymi lokalizacjami w obrębie miasta, co może obejmować zarówno biura, instytucje edukacyjne, jak i inne obiekty użyteczności publicznej. W praktyce MAN-y są często wykorzystywane do łączenia lokalnych sieci (LAN) w większe struktury, umożliwiając efektywne zarządzanie zasobami oraz dostęp do Internetu. Standardy techniczne, takie jak Ethernet, są często stosowane w MAN-ach, co pozwala na uzyskanie dużej przepustowości przy stosunkowo niskich kosztach. Dzięki ich elastyczności, MAN-y umożliwiają również implementację różnych technologii komunikacyjnych, co czyni je atrakcyjnym rozwiązaniem dla organizacji miejskich. Przykładowo, wiele miast korzysta z MAN-ów do integracji systemów transportowych, monitoringu czy inteligentnych rozwiązań miejskich. W ten sposób MAN przyczynia się do efektywnego zarządzania zasobami miejskimi oraz podniesienia jakości życia mieszkańców.

Pytanie 33

Którego koloru nie powinien mieć przewód fazowy w instalacji zasilającej sprzęt elektroniczny?

A. Brązowego

B. Szarego

C. Niebieskiego

D. Czarnego

Przewód fazowy w instalacji zasilającej urządzenia elektroniczne powinien być oznaczony kolorem innym niż niebieski, ponieważ ten kolor jest zarezerwowany dla przewodu neutralnego zgodnie z normą PN-IEC 60446. W praktyce oznacza to, że przewód fazowy, który może przenosić napięcie, powinien być czarny, brązowy lub szary, co pozwala na jednoznaczną identyfikację przewodów w instalacji oraz na uniknięcie pomyłek podczas prac serwisowych i montażowych. Przykładowo, podczas wykonywania instalacji elektrycznej w budynku mieszkalnym, technicy muszą upewnić się, że stosują właściwe kolory przewodów, aby zapewnić bezpieczeństwo użytkowników oraz zgodność z przepisami. Ponadto, odpowiednie oznaczenie przewodów jest kluczowe w przypadku diagnostyki i konserwacji instalacji, co może zapobiec wypadkom związanym z niewłaściwym podłączeniem przewodów. Wiedza na temat kolorów przewodów jest niezbędna dla elektryków, instalatorów i każdej osoby zajmującej się pracami związanymi z instalacjami elektrycznymi.

Pytanie 34

Którego elementu należy użyć podczas montażu mechanicznego potencjometru przedstawionego na rysunku?

A. Wkrętu.

B. Nitów.

C. Nakrętki.

D. Śruby.

Wybór odpowiedzi innych niż nakrętki pokazuje pewne nieporozumienie dotyczące zasad montażu potencjometrów. Śruby, wkręty i nity nie są odpowiednie do tego zastosowania, ponieważ nie zapewniają one odpowiedniego połączenia z gwintowanym trzpieniem potencjometru. Śruby mogą wymagać dodatkowego otworu, co nie jest przewidziane w konstrukcji potencjometru, co czyni je nieefektywnymi. Z kolei wkręty, choć mogą być używane do wielu zastosowań, nie pasują do konstrukcji potencjometru, który nie jest zaprojektowany do ich użycia. Użycie nitów również jest nietypowe, ponieważ nity są stosowane do stałego mocowania elementów, co nie pozwala na ewentualną wymianę lub regulację potencjometru w przyszłości. W przypadku komponentów elektronicznych, kluczowe jest, aby montaż był nie tylko mocny, ale również umożliwiał łatwą wymianę oraz serwisowanie. Użycie niewłaściwych elementów montażowych może prowadzić do awarii, co jest nieakceptowalne w praktyce inżynieryjnej, gdzie normy i standardy, takie jak IPC-A-610 dotyczące jakości elektroniki, wymagają przestrzegania wysokich standardów w zakresie mocowania komponentów.

Pytanie 35

Przewody zasilające łączące antenę z odbiornikiem określa się mianem

A. dipolami

B. fiderami

C. symetryzatorami

D. dyrektorami

Odpowiedzi takie jak 'direktorami', 'dipolami' i 'symetryzatorami' są niewłaściwe, bo każdy z tych terminów odnosi się do różnych elementów w systemach antenowych i komunikacyjnych. Dierektory to części, które używa się w antenach kierunkowych, jak Yagi, ale nie są one linią zasilającą. Dipole to rodzaj anteny i choć mogą być używane w radiu, to też nie są linią zasilającą. Symetryzatory to urządzenia, które ułatwiają dopasowanie impedancji, ale nie transportują sygnału między anteną a odbiornikiem. Bardzo łatwo pomylić te pojęcia i ich znaczenie, a to prowadzi do nieporozumień w projektowaniu systemów RF. Ważne jest, żeby dobrze rozumieć rolę fiderów, bo to może pomóc uniknąć problemów z jakością sygnału i efektywnością systemu antenowego. Dlatego warto znać różnice między tymi terminami, żeby poprawnie je stosować w praktyce.

Pytanie 36

Kolejność czynności przy montażu anteny satelitarnej powinna być następująca:

A. złożenie anteny, przymocowanie anteny w wyznaczonym miejscu, wykonanie instalacji kablowej, ustawienie kąta elewacji oraz azymutu

B. ustawienie kąta elewacji oraz azymutu, złożenie anteny, przymocowanie anteny w wyznaczonym miejscu, wykonanie instalacji kablowej

C. złożenie anteny, wykonanie instalacji kablowej, ustawienie kąta elewacji oraz azymutu, przymocowanie anteny w wyznaczonym miejscu

D. złożenie anteny, ustawienie kąta elewacji oraz azymutu, przymocowanie anteny w wyznaczonym miejscu, wykonanie instalacji kablowej

Wybór innej kolejności czynności montażowych może prowadzić do wielu problemów związanych z jakością sygnału oraz ogólną funkcjonalnością anteny satelitarnej. Ustawienie kąta elewacji i azymutu przed zamocowaniem anteny w odpowiednim miejscu jest błędnym podejściem, ponieważ może okazać się, że antena nie jest stabilnie umocowana, co może prowadzić do jej przemieszczania się pod wpływem wiatru lub innych czynników atmosferycznych. Zmontowanie anteny, a następnie instalacja kablowej bez wcześniejszego zamocowania anteny jest kolejnym błędem, ponieważ może spowodować problemy z właściwym podłączeniem kabli, co w konsekwencji wpłynie na jakość odbioru sygnału. W praktyce, każde z tych działań powinno być przeprowadzane w odpowiedniej kolejności, aby zminimalizować ryzyko błędów. Ignorowanie tej zasady może prowadzić do sytuacji, w której konieczne będzie wielokrotne dostosowywanie i korygowanie ustawień anteny, co zabiera czas i zwiększa koszty związane z montażem. Co więcej, takie podejście może narazić na szwank gwarancję produktów, jeżeli nie zostaną one zainstalowane zgodnie z instrukcją producenta. Dlatego ważne jest, aby przestrzegać ustalonej kolejności montażu, co jest elementem dobrej praktyki w branży instalacji satelitarnych.

Pytanie 37

Zasady zabraniają przeprowadzania prac serwisowych na instalacjach antenowych w warunkach

A. niskiej temperatury

B. wyładowań atmosferycznych

C. ograniczonej widoczności

D. wietrznej pogody

Prace serwisowe instalacji antenowych w warunkach wyładowań atmosferycznych są zabronione, ponieważ stanowią one poważne ryzyko dla bezpieczeństwa pracowników oraz integralności systemu. Wyładowania atmosferyczne mogą prowadzić do uszkodzeń sprzętu, a także zagrażać życiu ludzi pracujących na wysokości, gdzie instalacje antenowe są często montowane. Standardy BHP oraz przepisy dotyczące prac na wysokości jednoznacznie wskazują, że prace te powinny być wykonywane w warunkach minimalizujących ryzyko, a wyładowania atmosferyczne są jednym z najpoważniejszych zagrożeń. Na przykład, w przypadku burzy, potencjalne uderzenie pioruna może nie tylko uszkodzić sprzęt, ale także spalić instalację elektryczną, co może prowadzić do pożaru. Pracownicy powinni być w pełni świadomi tych zagrożeń i przestrzegać zasad bezpieczeństwa, takich jak monitorowanie prognoz pogody, aby unikać pracy w takich warunkach. Zastosowanie odpowiednich praktyk, takich jak planowanie prac serwisowych w czasie stabilnej pogody, jest kluczowe dla zapewnienia bezpieczeństwa.

Pytanie 38

Jakie oznaczenie skrótowe stosuje się dla komponentów obwodów elektronicznych, które są przeznaczone do montażu powierzchniowego w drukowanych płytkach?

A. LCD

B. CCD

C. SSD

D. SMD

Skrót SMD oznacza 'Surface Mount Device', czyli elementy elektroniczne przeznaczone do montażu powierzchniowego. Technologia SMD zrewolucjonizowała produkcję elektroniki, umożliwiając miniaturyzację układów i zwiększenie gęstości montażu. Elementy SMD są montowane bezpośrednio na powierzchni płytki drukowanej (PCB), co eliminuje potrzebę wiercenia otworów, jak ma to miejsce w przypadku tradycyjnych komponentów przewlekanych. Dzięki temu, płytki PCB mogą być cieńsze, co jest kluczowe w nowoczesnych urządzeniach, takich jak smartfony, laptopy i urządzenia IoT. W branży elektronicznej standardy IPC (Institute for Printed Circuits) promują zasady projektowania i montażu elementów SMD, co zapewnia wysoką jakość i niezawodność produktów. Dodatkowo, stosowanie SMD przyczynia się do zwiększenia efektywności produkcji, ponieważ automatyzacja montażu pozwala na szybsze i tańsze wytwarzanie. Elementy te są również dostępne w różnych rozmiarach, co daje inżynierom dużo swobody w projektowaniu obwodów.

Pytanie 39

Które z podanych elementów układów elektrycznych mogą być sprzęgnięte magnetycznie?

A. Rezystory

B. Tranzystory

C. Diody

D. Cewki

Cewki są elementami obwodów elektrycznych, które mogą być sprzężone magnetycznie dzięki zjawisku indukcji elektromagnetycznej. Gdy przez cewkę przepływa prąd, wytwarza ona pole magnetyczne. Jeśli w pobliżu znajduje się druga cewka, to zmiana prądu w pierwszej cewce może indukować prąd w drugiej. To zjawisko jest szeroko wykorzystywane w transformatorach, które są kluczowymi urządzeniami w systemach zasilania. Transformator składa się z dwóch cewek na wspólnym rdzeniu magnetycznym i umożliwia zmianę napięcia prądu przemiennego. Ponadto, sprzężenie magnetyczne jest podstawą działania silników elektrycznych, które przekształcają energię elektryczną w mechaniczną, a także w indukcyjnych elementach elektronicznych wykorzystywanych w różnych aplikacjach, takich jak filtry czy oscylatory. Dobre praktyki w projektowaniu obwodów elektrycznych uwzględniają odpowiednią separację i proporcje cewek, aby zminimalizować straty energii oraz zapewnić optymalne działanie systemu.

Pytanie 40

Uszkodzony przewód koncentryczny w systemie monitoringu można zastąpić stosując połączenie

A. skrętką komputerową z transformatorami pasywnymi

B. kablem antenowym o impedancji 300 Ω

C. linką miedzianą o dużej średnicy

D. skrętką komputerową i symetryzatorem

Zastosowanie kabla antenowego o impedancji 300 Ω w systemie dozorowym jest nieodpowiednie, ponieważ przewody te zostały zaprojektowane głównie do aplikacji radiowych i telewizyjnych, gdzie impedancja 300 Ω jest standardem. W systemach dozorowych najczęściej stosuje się przewody koncentryczne z impedancją 75 Ω, co oznacza, że użycie przewodu antenowego w tym kontekście prowadziłoby do znacznych strat sygnału i degradacji jakości obrazu. Alternatywnie, propozycja użycia skrętki komputerowej bez transformatorów pasywnych również jest błędna. Skrętka komputerowa sama w sobie nie jest wystarczająca do przesyłania sygnału wideo bez odpowiedniej konwersji, co może skutkować zakłóceniami i zniekształceniami sygnału. Takie podejście jest rezultatem nieprawidłowego zrozumienia zależności między typami kabli a ich zastosowaniami. Linka miedziana o dużej średnicy również nie jest właściwym rozwiązaniem, ponieważ nie odpowiada standardom przesyłu sygnałów w systemach dozorowych. Właściwe dobieranie materiałów w takich systemach wymaga głębszej wiedzy na temat impedancji, charakterystyk sygnału oraz norm branżowych, a ignorowanie tych aspektów prowadzi do błędnych wniosków i, w konsekwencji, do awarii systemu.
