Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.02 - Montaż, uruchamianie i konserwacja instalacji, maszyn i urządzeń elektrycznych
Data rozpoczęcia: 10 lutego 2026 23:02
Data zakończenia: 10 lutego 2026 23:29

Egzamin zdany!

Wynik: 20/40 punktów (50,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na rysunku przedstawiono graficzne oznaczenie przewodu

A. ochronno-neutralnego.

B. ochronnego.

C. czynnego pod napięciem.

D. uziemiającego.

Prawidłowe zrozumienie funkcji przewodów w instalacjach elektrycznych jest kluczowe dla bezpieczeństwa i efektywności. Odpowiedzi sugerujące, że symbol przedstawia przewód ochronny lub uziemiający, są nieprawidłowe, ponieważ te przewody mają odrębne zadania. Przewód ochronny (PE) jest dedykowany wyłącznie do odprowadzania prądu w przypadku awarii, nie pełniąc funkcji przewodu neutralnego. Z kolei przewód uziemiający jest podłączony do ziemi i jego rola polega na zabezpieczaniu instalacji przed niebezpiecznymi napięciami, co jest inna funkcjonalnością niż funkcja przewodu neutralnego. Odpowiedzi wskazujące na przewód czynny pod napięciem także są mylne, ponieważ przewód czynny (faza) nie ma związku z ochroną elektryczną ani neutralizowaniem prądu. Typowym błędem myślowym jest mylenie funkcji przewodu ochronno-neutralnego z innymi rodzajami przewodów, co może prowadzić do nieprawidłowego projektowania i wykonawstwa instalacji elektrycznych. Zrozumienie różnic między tymi przewodami jest kluczowe dla prawidłowego stosowania w systemach TN-C, zgodnie z normami elektrycznymi, co wpływa na bezpieczeństwo użytkowników oraz efektywność systemu elektrycznego.

Pytanie 2

Który element przedstawiono na ilustracji?

A. Izolator wsporczy.

B. Wkładkę topikową bezpiecznika mocy.

C. Izolator przepustowy wysokiego napięcia.

D. Bezpiecznik aparatowy.

Wkładka topikowa bezpiecznika mocy to kluczowy element zabezpieczający w obwodach elektrycznych, który chroni przed przeciążeniami i zwarciami. Na ilustracji widać charakterystyczne cechy tego komponentu, takie jak metalowe końcówki, które zapewniają dobrą przewodność elektryczną, oraz oznaczenia techniczne, które wskazują na parametry znamionowe wkładki. Wkładki topikowe są stosowane głównie w instalacjach przemysłowych i komercyjnych, gdzie występuje duże ryzyko przeciążeń. Zgodnie z normą IEC 60269, wkładki te powinny być dobierane na podstawie maksymalnego prądu, który może przepływać przez dany obwód, co wymaga precyzyjnego obliczenia. Przykłady zastosowania wkładek topikowych to ochrona silników elektrycznych, transformatorów oraz innych urządzeń, które mogą być narażone na nagłe skoki prądu. Użycie odpowiednich wkładek topikowych jest niezbędne dla zapewnienia bezpieczeństwa i niezawodności systemów elektrycznych.

Pytanie 3

Które źródło światła przedstawiono na rysunku?

A. Żarówkę wolframową.

B. Lampę neonową.

C. Żarówkę halogenową.

D. Świetlówkę kompaktową.

Odpowiedzi, które wskazują na inne źródła światła, mogą wydawać się na pierwszy rzut oka logiczne, jednak każda z nich posiada cechy, które różnią się od świetlówki kompaktowej. Żarówka halogenowa jest ulepszoną wersją żarówki tradycyjnej, która działa na zasadzie podgrzewania włókna tungstenowego. Choć ma wyższą wydajność niż standardowe żarówki żarowe, jej kształt i działanie nie są zgodne z tym, co przedstawiono na zdjęciu. Żarówka wolframowa, tak jak halogenowa, również wykorzystuje włókno, emitując ciepłe światło, ale jej kształt jest znacznie bardziej okrągły i nie przyjmuje postaci spiralnej. Lampa neonowa, z drugiej strony, jest zupełnie innym typem źródła światła; wykorzystuje gaz neonowy do emisji charakterystycznych kolorów, jednak nie posiada cech świetlówki kompaktowej. Typowe błędy myślowe w tym kontekście obejmują myślenie, że ponieważ źródła światła różnią się jedynie w kilku aspektach, można je utożsamiać. Ważne jest, aby zrozumieć podstawowe różnice w budowie i działaniu różnych typów źródeł światła, co pozwala na świadome ich dobieranie w zależności od potrzeb oświetleniowych i energetycznych. W kontekście nowoczesnych rozwiązań oświetleniowych, znajomość tych różnic jest kluczowa dla efektywnego projektowania systemów oświetleniowych oraz optymalizacji kosztów energii.

Pytanie 4

Który z wymienionych elementów nie ma wpływu na konieczną częstotliwość przeprowadzania przeglądów okresowych instalacji elektrycznej?

A. Liczba odbiorników zasilanych z instalacji

B. Warunki atmosferyczne, którym podlega instalacja

C. Typ instalacji

D. Funkcja budynku

Warunki zewnętrzne, przeznaczenie budynku oraz rodzaj instalacji mają istotny wpływ na częstotliwość sprawdzeń okresowych instalacji elektrycznej. Użytkownicy często mylą te aspekty z liczbą zainstalowanych odbiorników, co jest błędnym podejściem. Warunki zewnętrzne, takie jak wilgotność, temperatura czy zanieczyszczenia, mogą znacznie wpłynąć na stan techniczny instalacji. Na przykład, w obiektach narażonych na wysoką wilgotność, takich jak baseny czy obiekty przemysłowe, instalacje elektryczne powinny być poddawane bardziej skrupulatnym inspekcjom. Przeznaczenie budynku także odgrywa kluczową rolę; budynki użyteczności publicznej muszą spełniać wyższe standardy bezpieczeństwa, co wiąże się z koniecznością częstszych przeglądów. Rodzaj instalacji również wpływa na wymagania dotyczące częstotliwości badań. Na przykład, instalacje wykonane w trudnych warunkach, takie jak w przemyśle chemicznym, wymagają regularnych sprawdzeń z uwagi na ryzyko uszkodzenia. Powszechne jest myślenie, że im więcej odbiorników, tym większe ryzyko, co w rzeczywistości nie jest głównym czynnikiem determinującym potrzebę przeglądów. Kluczowe jest zrozumienie, że bezpieczeństwo elektryczne powinno opierać się na analizie ryzyka, a nie tylko na liczbie odbiorników w instalacji.

Pytanie 5

Kiedy należy dokonać przeglądu instalacji elektrycznej w obiekcie przemysłowym?

A. Co najmniej raz na rok

B. Po każdej naprawie maszyn

C. Tylko przed uruchomieniem nowych maszyn

D. Co pięć lat

Warto zaznaczyć, że przegląd instalacji elektrycznej tylko przed uruchomieniem nowych maszyn nie jest wystarczający. Wprowadzenie nowego sprzętu do istniejącej instalacji wymaga sprawdzenia jej zgodności, ale nie zastępuje regularnych przeglądów. Nowe maszyny mogą wprowadzać dodatkowe obciążenie na system, co zwiększa ryzyko przeciążenia lub awarii. Ponadto, przegląd po każdej naprawie maszyn również nie jest wystarczający. Choć istotne jest, aby po naprawie sprawdzić poprawność działania, nie zapewnia to bieżącego monitorowania stanu całej instalacji. Regularne przeglądy są konieczne, aby identyfikować ukryte problemy, które mogą się pojawić podczas normalnej eksploatacji. Z kolei przeglądy co pięć lat są zdecydowanie zbyt rzadkie. Taka częstotliwość nie pozwala na wystarczająco szybkie wykrycie problemów, co może prowadzić do niebezpiecznych sytuacji i nieplanowanych przestojów w pracy zakładu. Dlatego też normy i przepisy branżowe zalecają częstsze przeglądy, aby zapewnić bezpieczeństwo i efektywność działania instalacji elektrycznych. Zignorowanie tych zasad może skutkować nie tylko przerwami w produkcji, ale także poważnymi zagrożeniami dla życia i zdrowia pracowników.

Pytanie 6

Który element instalacji, montowany w rozdzielnicy, przedstawiono na rysunku?

A. Wyłącznik nadprądowy.

B. Ogranicznik przepięć.

C. Lampkę kontrolną.

D. Sygnalizator dzwonkowy.

Odpowiedź "Ogranicznik przepięć" jest poprawna, ponieważ jego podstawowym zadaniem jest ochrona instalacji elektrycznej przed nagłymi wzrostami napięcia, które mogą być spowodowane na przykład wyładowaniami atmosferycznymi czy też skokami napięcia w sieci. Ograniczniki przepięć montowane w rozdzielnicach są kluczowym elementem systemów zabezpieczeń, zgodnie z normą PN-EN 61643-11, która określa wymogi dotyczące tych urządzeń. Przykładowo, w budynkach mieszkalnych oraz komercyjnych zastosowanie ograniczników przepięć pozwala na ochronę drogiego sprzętu elektronicznego, takich jak komputery, telewizory czy systemy alarmowe, przed uszkodzeniami wynikającymi z przepięć. Warto zauważyć, że ograniczniki przepięć są projektowane tak, aby działały w sposób automatyczny, minimalizując potrzebę interwencji ze strony użytkowników. W praktyce zaleca się umieszczenie takich urządzeń w każdym nowo projektowanym obiekcie, co wychodzi naprzeciw dobrym praktykom w zakresie ochrony elektrycznej.

Pytanie 7

Jaki z podanych warunków powinien być zrealizowany podczas instalacji elektrycznej prowadzonej na tynku na zewnątrz budynku mieszkalnego?

A. Montaż ochronników przepięciowych w głównej rozdzielnicy

B. Zastosowanie wyłączników różnicowoprądowych o dużej czułości

C. Użycie transformatora separacyjnego do zasilania

D. Zamontowanie osłon, które chronią przewody przed promieniowaniem słonecznym

Zamontowanie osłon zabezpieczających przewody przed działaniem promieni słonecznych jest kluczowym wymogiem przy instalacji elektrycznej w warunkach zewnętrznych. Ekspozycja na promieniowanie UV może prowadzić do degradacji materiałów izolacyjnych, co zwiększa ryzyko zwarć i awarii. Osłony chronią przewody przed niekorzystnymi warunkami atmosferycznymi, co jest szczególnie istotne w kontekście bezpieczeństwa użytkowania. Przykładem skutecznych osłon są rurki ochronne z PVC, które nie tylko izolują przewody, ale również chronią je przed mechanicznymi uszkodzeniami. Zgodnie z normą PN-IEC 60364, instalacje elektryczne muszą być projektowane w taki sposób, aby minimalizować ryzyko uszkodzeń, a stosowanie osłon to jedna z podstawowych zasad. Dodatkowo, regulacje branżowe podkreślają, że w przypadku instalacji na tynku, stosowanie takich zabezpieczeń jest nie tylko zalecane, ale wręcz wymagane, aby zapewnić długotrwałą i bezpieczną eksploatację systemu elektrycznego.

Pytanie 8

Którego narzędzia należy użyć do demontażu w rozdzielnicy piętrowej uszkodzonego urządzenia pokazanego na rysunku?

A. Szczypiec uniwersalnych.

B. Szczypiec typu Segera.

C. Wkrętaka imbusowego.

D. Wkrętaka płaskiego.

Poprawna odpowiedź to wkrętak płaski, który jest narzędziem niezbędnym do demontażu wyłącznika nadprądowego zamontowanego na szynie DIN w rozdzielnicy. Wyłączniki nadprądowe są zabezpieczeniami elektrycznymi, które chronią instalacje przed przeciążeniem i zwarciami. Aby skutecznie usunąć taki element, należy użyć wkrętaka płaskiego do odblokowania mechanizmu zatrzaskowego, który uniemożliwia swobodne wyjęcie wyłącznika. W przypadku użycia niewłaściwego narzędzia, jak szczypce uniwersalne czy wkrętak imbusowy, istnieje ryzyko uszkodzenia obudowy urządzenia lub samej rozdzielnicy. Stosowanie wkrętaka płaskiego jest zgodne z najlepszymi praktykami w branży elektrycznej, które podkreślają potrzebę użycia odpowiednich narzędzi do danej aplikacji, co zapewnia bezpieczeństwo i integralność instalacji. Dodatkowo, warto pamiętać o konieczności odłączenia zasilania przed rozpoczęciem jakichkolwiek prac, aby zapobiec porażeniu prądem. Zastosowanie wkrętaka płaskiego nie tylko ułatwia proces demontażu, ale również minimalizuje ryzyko uszkodzeń, co jest kluczowe w pracach konstruujących i serwisujących instalacje elektryczne.

Pytanie 9

Jaką rolę pełni uzwojenie pomocnicze w silniku prądu stałego?

A. Generuje napięcie remanentu

B. Eliminuje niekorzystne zjawiska oddziaływania wirnika

C. Wytwarza pole magnetyczne wzbudzenia

D. Obniża rezystancję obwodu twornika

Wybór tej odpowiedzi, która mówi, że uzwojenie pomocnicze wytwarza napięcie remanentu, jest błędny. Napięcie remanentu to coś, co zostaje w rdzeniu silnika po wyłączeniu zasilania, związane z pamięcią magnetyczną materiałów ferromagnetycznych. Uzwojenie pomocnicze nie ma z tym za wiele wspólnego. Kolejny błąd to stwierdzenie, że uzwojenie pomocnicze zmniejsza rezystancję obwodu twornika. To nie tak działa, bo rezystancja zależy od materiałów i ich kształtu, a uzwojenie pomocnicze bardziej wpływa na pole magnetyczne i stabilność działania. No i ostatni błąd – mówi się, że uzwojenie pomocnicze wytwarza pole magnetyczne wzbudzenia, co jest mylące. To pole jest generowane przez uzwojenie wzbudzenia, nie pomocnicze. Uzwojenie pomocnicze ma na celu poprawę stabilności i eliminację efektów ubocznych, a nie tworzenie podstawowego pola magnetycznego. Te nieporozumienia mogą wynikać z niewłaściwego zrozumienia funkcji różnych elementów silnika oraz ich interakcji, co jest kluczowe, żeby silniki działały tak, jak powinny.

Pytanie 10

Kabel typu YAKY przedstawiono na rysunku

A. A.

B. C.

C. D.

D. B.

Wybór odpowiedzi innej niż B może wynikać z nieporozumienia dotyczącego specyfikacji kabli elektroenergetycznych. Kable typu YAKY charakteryzują się szczególnymi właściwościami, które odróżniają je od innych typów kabli. Na przykład, kable oznaczone jako A, C lub D mogą mieć różne kształty przekroju, co wpływa na ich właściwości mechaniczne oraz zastosowanie. Kable o prostokątnym lub innym niż okrągły przekroju nie spełniają standardów dla kabli YAKY, co może prowadzić do błędnych wniosków przy ich wyborze. Często mylnie zakłada się, że wszystkie kable izolowane spełniają te same funkcje, jednak każdy typ kabla ma swoją specyfikę. Kable YAKY zastosowane w instalacjach zewnętrznych wymagają dodatkowych właściwości, takich jak odporność na działanie promieni UV oraz zmienne warunki atmosferyczne, co nie jest zapewnione w przypadku innych typów kabli. Często występuje także błąd myślowy polegający na myleniu kabli energetycznych z innymi rodzajami kabli, np. sygnalizacyjnymi, które mogą mieć zupełnie inną konstrukcję i przeznaczenie. Aby skutecznie projektować systemy elektroenergetyczne, ważne jest, aby zwracać uwagę na szczegółowe właściwości kabli zgodnie z obowiązującymi normami oraz standardami branżowymi.

Pytanie 11

Który element wskazano czerwoną strzałką w przedstawionym układzie elektronicznym?

A. Kondensator nastawny.

B. Termistor.

C. Potencjometr montażowy.

D. Tranzystor.

Wskazany czerwonym wskaźnikiem element to potencjometr montażowy, czyli mały, regulowany rezystor przeznaczony głównie do jednorazowego lub sporadycznego ustawienia parametru w układzie. Rozpoznaje się go po charakterystycznej, małej obudowie z tworzywa i nacięciu pod śrubokręt na górze. Ma trzy wyprowadzenia – dwa końce ścieżki oporowej i suwak, który przesuwa się po tej ścieżce. Zmieniając położenie suwaka, zmieniasz rezystancję między suwakiem a danym końcem, więc możesz precyzyjnie ustawić np. próg zadziałania komparatora, częstotliwość generatora, jasność świecenia diody, czas opóźnienia itp. W praktyce w takich małych modułach elektronicznych potencjometry montażowe często służą do kalibracji: ustawia się je przy uruchomieniu układu i później raczej się do nich nie wraca. Dlatego są montowane na płytce, a nie na panelu frontowym jak klasyczne potencjometry z gałką. Z mojego doświadczenia wynika, że dobrze jest przy montażu zaznaczać sobie położenie „fabryczne” potencjometru, żeby w razie czego móc wrócić do punktu wyjścia. Warto też pamiętać o doborze odpowiedniej mocy i zakresu rezystancji – zgodnie z kartą katalogową układu, który tym potencjometrem sterujesz. W dobrych praktykach serwisowych przy pierwszym uruchomieniu nie kręci się potencjometrem na skrajne położenia, tylko reguluje powoli, obserwując zachowanie układu i mierząc napięcia albo prądy. Taki element, poprawnie użyty, pozwala bardzo precyzyjnie dostroić pracę całego urządzenia.

Pytanie 12

Elementem końcowym sieci zasilającej, a także punktem początkowym instalacji elektrycznej budynku jest

A. złącze

B. przyłącze

C. wewnętrzna linia zasilająca

D. rozdzielnica główna

Wybór odpowiedzi związanej z wewnętrzną linią zasilającą, złączem lub rozdzielnicą główną wskazuje na pewne nieporozumienia dotyczące struktury sieci elektroenergetycznej. Wewnętrzna linia zasilająca odnosi się do instalacji, która rozprowadza energię wewnątrz budynku, ale nie jest jej początkiem ani końcowym elementem zewnętrznej sieci zasilającej. Jej działanie jest uzależnione od prawidłowego funkcjonowania przyłącza, które dostarcza energię do budynku. Złącze natomiast jest punktem, w którym energia elektryczna z sieci zewnętrznej łączy się z instalacją budynku, ale nie stanowi ono końca sieci zasilającej. Rozdzielnica główna, mimo że kluczowa w zarządzaniu dystrybucją energii wewnątrz budynku, również nie jest początkiem instalacji elektrycznej, lecz raczej punktem rozdzielającym energię na poszczególne obwody. Typowym błędem myślowym jest utożsamianie tych elementów z przyłączem, co może prowadzić do nieporozumień w projektowaniu oraz wykonawstwie instalacji elektrycznych. Aby uniknąć takich błędów, warto zaznajomić się z pełną strukturą instalacji, co przyczynia się do poprawnej analizy i realizacji projektów elektrycznych.

Pytanie 13

Przygotowując się do wymiany uszkodzonego gniazda siłowego w instalacji elektrycznej, po odłączeniu zasilania w obwodzie tego gniazda, należy przede wszystkim

A. rozłożyć dywanik izolacyjny w rejonie pracy

B. zabezpieczyć obwód przed przypadkowym włączeniem zasilania

C. poinformować dostawcę energii

D. oznaczyć obszar roboczy

Zabezpieczenie obwodu przed przypadkowym załączeniem napięcia jest kluczowym krokiem w procesie wymiany gniazda siłowego. Po wyłączeniu napięcia, aby zapewnić bezpieczeństwo, należy zastosować odpowiednie środki, takie jak umieszczenie blokady na wyłączniku, co uniemożliwi jego przypadkowe włączenie. W przeciwnym razie, nieodpowiednie działanie lub nieuwaga mogą prowadzić do poważnych wypadków, takich jak porażenie prądem. Przykładem dobrych praktyk w branży elektrycznej jest stosowanie tabliczek informacyjnych ostrzegających, że obwód jest wyłączony i nie należy go włączać. Dodatkowo, w przypadku pracy w większych instalacjach, warto stosować procedury lockout/tagout (LOTO), które są standardem w zapobieganiu nieautoryzowanemu włączeniu urządzeń. Te praktyki są zgodne z normami bezpieczeństwa, co minimalizuje ryzyko wypadków w miejscu pracy.

Pytanie 14

Który z łączników instalacyjnych przedstawionych na rysunkach należy zastosować w układzie realizującym sterowanie oświetleniem z dwóch miejsc?

A. D.

B. B.

C. A.

D. C.

Łącznik schodowy, który wybrałeś, jest kluczowym elementem w systemach oświetleniowych, umożliwiającym sterowanie z dwóch różnych miejsc, co jest niezwykle przydatne w wielu zastosowaniach, jak np. w długich korytarzach czy na schodach. Dzięki zastosowaniu tego typu łącznika można w wygodny sposób włączać i wyłączać światło, co zwiększa komfort użytkowników i bezpieczeństwo. Łączniki schodowe są również zgodne z obowiązującymi normami, które zalecają ich użycie w miejscach wymagających podwójnego sterowania. W praktyce, stosując łącznik schodowy, pamiętaj o odpowiednim okablowaniu oraz zastosowaniu odpowiednich zabezpieczeń, aby zapewnić długotrwałe i niezawodne działanie instalacji. Warto również zwrócić uwagę na jakość użytych materiałów oraz zgodność z dyrektywami Unii Europejskiej, które regulują kwestie bezpieczeństwa elektrycznego, co podkreśla znaczenie dobrych praktyk w branży.

Pytanie 15

Który zestaw oznaczeń literowych barw izolacji żył jest właściwy dla przewodu przedstawionego na ilustracji?

A. BU, GY, GNYE

B. BK, BU, GY

C. BN, BK, GNYE

D. BN, BK, GY

Wybór innych oznaczeń kolorystycznych, takich jak "BK, BU, GY" czy "BU, GY, GNYE", oparty jest na błędnym zrozumieniu zasad kolorystyki przewodów elektrycznych. Czarny (BK) jest często mylony z kolorem niebieskim (BU), który jednak w polskich standardach oznacza przewód neutralny tylko w niektórych kontekstach, a nie w połączeniu z innymi kolorami. Ponadto, brak brązowego przewodu fazowego w tych zestawieniach prowadzi do niebezpiecznych sytuacji, ponieważ identyfikacja przewodu fazowego jest kluczowa w każdej instalacji elektrycznej. W kontekście bezpieczeństwa, niewłaściwe oznaczenie przewodów może prowadzić do poważnych wypadków, takich jak porażenie prądem czy zwarcia. Użytkownicy często popełniają błąd, wybierając zestawienie kolorów, które nie jest zgodne z normami, ponieważ nie są świadomi, jak istotne jest przestrzeganie tych zasad dla bezpieczeństwa całej instalacji. Ostatecznie, błędne podejście do oznaczeń żył może prowadzić do trudności w diagnostyce i naprawie systemów elektrycznych, co zwiększa koszty eksploatacji i ryzyko uszkodzeń. Dlatego też istotne jest, aby znać i stosować się do przyjętych standardów w zakresie kolorystyki przewodów.

Pytanie 16

Który z urządzeń umożliwia bezpośredni pomiar cos 9?

A. Waromierz

B. Omomierz

C. Fazomierz

D. Watomierz

Fazomierz to przyrząd, który służy do pomiaru kątów fazowych prądu i napięcia w obwodach elektrycznych. W kontekście pomiaru cosinus kąta (cos φ), fazomierz jest nieocenionym narzędziem, ponieważ pozwala na bezpośrednie określenie tego parametru, który jest kluczowy w ocenie charakterystyki obciążenia elektrycznego. W praktyce, pomiar cos φ ma istotne znaczenie w zarządzaniu energią oraz w poprawie efektywności energetycznej systemów elektrycznych. Umożliwia on monitorowanie współczynnika mocy, co jest istotne dla zapobiegania stratom energii oraz redukcji kosztów operacyjnych. Właściwe zarządzanie współczynnikiem mocy jest także zgodne z normami jakości energii, takimi jak PN-EN 50160, które definiują wymagania dotyczące jakości energii w sieciach elektroenergetycznych. Przykładem zastosowania fazomierza może być analiza obciążeń w zakładach przemysłowych, gdzie poprawne dopasowanie obciążeń do parametrów zasilania przekłada się na niższe koszty i większą trwałość urządzeń.

Pytanie 17

Które urządzenie elektryczne przedstawiono na rysunku?

A. Wyłącznik nadprądowy S304.

B. Stycznik elektromagnetyczny.

C. Rozłącznik izolacyjny FRX400.

D. Wyłącznik silnikowy.

Poprawna odpowiedź to stycznik elektromagnetyczny. Na zdjęciu widoczne są charakterystyczne cewki elektromagnetyczne, które aktywują styki przy pomocy pola magnetycznego. Styczniki są kluczowymi elementami w systemach automatyki, umożliwiając zdalne załączanie i wyłączanie obwodów elektrycznych, co jest niezwykle istotne w kontekście sterowania silnikami elektrycznymi w aplikacjach przemysłowych. Dzięki nim można bezpiecznie kontrolować duże obciążenia, co przekłada się na efektywność operacyjną. Styczniki są projektowane zgodnie z normami IEC 60947-4-1, które definiują wymagania dotyczące ich konstrukcji oraz poziomów bezpieczeństwa operacyjnego. Przykłady zastosowania to sterowanie silnikami w maszynach produkcyjnych, systemach wentylacyjnych oraz w instalacjach oświetleniowych, gdzie można zdalnie załączać i wyłączać obwody. Użycie styczników pozwala też na integrację z systemami automatyki budynkowej, co zwiększa komfort i efektywność energetyczną.

Pytanie 18

Na której ilustracji przedstawiono symbol graficzny rozłącznika?

A. Na ilustracji III.

B. Na ilustracji II.

C. Na ilustracji I.

D. Na ilustracji IV.

Wybór innej ilustracji jako symbolu graficznego rozłącznika może wynikać z nieporozumień dotyczących interpretacji symboli elektrycznych. Na ilustracji I, III i IV przedstawione są inne elementy schematów elektrycznych, które mają różne funkcje i zastosowania. Na przykład, ilustracja I może przedstawiać symbol przekaźnika, który ma za zadanie automatyczne włączanie i wyłączanie obwodów, co jest zupełnie inną funkcją niż rozłącznik. Z kolei ilustracja III może pokazować symbol bezpiecznika, który chroni obwód przed przeciążeniem, a ilustracja IV może przedstawiać symbol wyłącznika, który manualnie przerywa obwód. Tego rodzaju błędy w identyfikacji symboli wynikają często z braku znajomości standardów IEC 60617, które definiują różne symbole używane w schematach elektrycznych. Kluczowe jest zrozumienie, że każdy symbol ma swoje specyficzne oznaczenie oraz funkcję, dlatego mylenie ich może prowadzić do nieprawidłowych wniosków i potencjalnych zagrożeń w pracy z instalacjami elektrycznymi. Aby uniknąć tego typu pomyłek, zaleca się systematyczne zapoznawanie się z normami i dobrymi praktykami w zakresie projektowania oraz czytania schematów elektrycznych.

Pytanie 19

Które urządzenie przedstawiono na ilustracji?

A. Automat zmierzchowy.

B. Przekaźnik czasowy.

C. Przekaźnik priorytetowy.

D. Regulator temperatury.

Urządzenie przedstawione na ilustracji to przekaźnik czasowy, co można stwierdzić na podstawie charakterystycznych oznaczeń obecnych na jego obudowie, w tym symboli związanych z czasem oraz pokręteł służących do ustawiania opóźnień. Przekaźniki czasowe są kluczowymi elementami w systemach automatyki, umożliwiającymi kontrolowanie działania urządzeń w określonych odstępach czasu. Na przykład, w instalacjach oświetleniowych, przekaźniki czasowe mogą być ustawiane tak, aby włączać światło o zmierzchu i wyłączać je o świcie, co jest zgodne z zasadami efektywnego zarządzania energią. Dodatkowo, oznaczenia takie jak 'T1' i 'T2' na urządzeniu wskazują na różne funkcje czasowe, co potwierdza jego przeznaczenie. Zastosowanie przekaźników czasowych jest powszechne w różnych sektorach, od budynków mieszkalnych, gdzie automatyzują oświetlenie, po przemysł, gdzie kontrolują maszyny w zależności od czasu pracy. Stosowanie przekaźników czasowych w zgodzie z normami branżowymi, takimi jak IEC 60947, zapewnia bezpieczeństwo oraz efektywność operacyjną systemów elektrycznych i elektronicznych.

Pytanie 20

O czym świadczy słabsze świecenie diody L₂ w stosunku do świecących się diod L₁ i L₃ na wskazanym strzałką urządzeniu w rozdzielni elektrycznej przedstawionej na rysunku?

A. W jednej z faz wystąpił zanik napięcia.

B. Wystąpiła asymetria napięciowa między fazami.

C. Instalacja działa poprawnie.

D. W układzie zasilania wystąpiła nieprawidłowa kolejność faz.

Istnieje wiele powodów, dla których błędne odpowiedzi mogą wydawać się przekonujące, jednak każda z nich ma swoje wady merytoryczne. Zgłaszanie nieprawidłowej kolejności faz jako przyczyny słabszego świecenia diody L2 jest mylące, ponieważ w przypadku takiej sytuacji diody świeciłyby w sposób nieregularny albo mogłyby nie świecić wcale. Widziana asymetria napięciowa jest efektem obciążenia, a nie błędnej konfiguracji faz. Zanik napięcia w jednej z faz może rzeczywiście wpłynąć na świecenie diody, ale jest to sytuacja skrajna, podczas gdy w omawianym przypadku mamy do czynienia z różnym natężeniem prądu w fazach, co prowadzi do obserwowanej asymetrii. Twierdzenie, że instalacja działa poprawnie, jest również zwodnicze, ponieważ sam fakt, że jedna z diod świeci słabiej, sugeruje problemy z równowagą obciążenia. Instalacje elektryczne powinny utrzymywać równomierny rozkład obciążeń, a wszelkie odchylenia powinny być natychmiast analizowane oraz korygowane w celu zapewnienia bezpieczeństwa i efektywności energetycznej. W praktyce monitorowanie obciążeń fazowych oraz ich optymalizacja zgodnie z normami, takimi jak PN-EN 50160, jest kluczowe dla zapewnienia stabilności sieci elektrycznej.

Pytanie 21

W którym z punktów spośród wskazanych strzałkami na charakterystyce diody prostowniczej przedstawionej na rysunku odczytywane jest napięcie przebicia?

A. C.

B. D.

C. A.

D. B.

Napięcie przebicia diody prostowniczej to kluczowy parametr, który odgrywa istotną rolę w projektowaniu układów elektronicznych. Odczytywane w punkcie A, napięcie przebicia wskazuje na moment, w którym dioda zaczyna przewodzić prąd w kierunku wstecznym, co może prowadzić do jej uszkodzenia, jeśli nie jest odpowiednio zabezpieczona. W praktyce, zrozumienie tego zjawiska jest niezbędne podczas projektowania układów z diodami prostowniczymi, takich jak zasilacze impulsowe czy układy zabezpieczeń. Warto pamiętać o standardach, takich jak IEC 60747, które definiują charakterystyki diod, w tym ich napięcie przebicia. Właściwe zastosowanie wartości napięcia przebicia w projektach pozwala na uniknięcie awarii i zwiększa niezawodność urządzeń. Zastosowanie tego w praktyce, na przykład w zasilaczach, pozwala na dobór odpowiednich komponentów, co jest kluczowe dla długoterminowej stabilności systemów elektronicznych.

Pytanie 22

Który z wymienionych parametrów można zmierzyć przyrządem przedstawionym na ilustracji?

A. Rezystancję uziomu.

B. Impedancję pętli zwarcia.

C. Rezystancję izolacji.

D. Reaktancję rozproszenia transformatora.

Wybór niepoprawnych odpowiedzi wskazuje na pewne nieporozumienia dotyczące zastosowań różnych przyrządów pomiarowych. Reaktancja rozproszenia transformatora, na przykład, jest związana z parametrami indukcyjności i nie jest mierzona przyrządami przeznaczonymi do pomiaru rezystancji uziomu. Zamiast tego, mierniki LCR są używane do analizy części pasywnych obwodów, a ich funkcjonalność wykracza poza możliwości miernika rezystancji uziemienia. Kolejnym błędnym podejściem jest pomiar rezystancji izolacji, który wymaga zastosowania specjalistycznych mierników, najczęściej o wyższych napięciach pomiarowych, aby ocenić jakość izolacji kabli i urządzeń. W kontekście impedancji pętli zwarcia, musimy pamiętać, że jest to parametr krytyczny dla systemów ochrony przeciwporażeniowej, który również wymaga innego typu sprzętu, zazwyczaj mierników pętli zwarcia. Często osoby przystępujące do pomiarów mylą różne urządzenia i ich funkcje, co może prowadzić do błędnych wniosków. Zrozumienie, jakie parametry można i należy mierzyć danym przyrządem, jest kluczowe dla efektywności przeprowadzanych pomiarów oraz bezpieczeństwa całej instalacji elektrycznej. Rekomenduje się przekazywanie wiedzy na temat funkcji różnych przyrządów w kontekście ich zastosowań ze względu na ich specyfikę i przeznaczenie.

Pytanie 23

Jakie rury instalacyjne powinny być używane do kładzenia przewodów na łatwopalnym podłożu?

A. Tylko z PVC

B. Z PVC lub gumowe

C. Tylko metalowe

D. Metalowe lub gumowe

Kiedy stosujemy metalowe rury do układania przewodów na podłożu palnym, to tak naprawdę działamy zgodnie z normami bezpieczeństwa, które mówią, że musimy chronić instalacje elektryczne przed ryzykiem pożaru. Metalowe rury, na przykład stalowe, są odporne na wysokie temperatury i są niepalne, co czyni je super opcją w miejscach, gdzie mogą mieć kontakt z materiałami palnymi. Dodatkowo te rury lepiej chronią przewody przed mechanicznymi uszkodzeniami, co jest bardzo ważne, gdy instalacje eksploatowane są w trudnych warunkach. Wiele budynków przemysłowych i publicznych korzysta z metalowych rur, bo to nie tylko podnosi bezpieczeństwo, ale także spełnia różne przepisy budowlane i normy, jak PN-IEC 60364 dla instalacji elektrycznych. Co więcej, w razie awarii metalowe rury mogą być łatwiejsze do naprawy niż te z plastiku.

Pytanie 24

Co oznacza oznaczenie IP00 widoczne na obudowie urządzenia elektrycznego?

A. Brak ochrony przed wilgocią i pyłem.

B. Brak klasy ochronności przed porażeniem.

C. Najwyższy poziom ochrony.

D. Wykorzystanie separacji ochronnej.

Napis IP00 na obudowie urządzenia elektrycznego oznacza brak ochrony przed wilgocią i kurzem. Klasyfikacja IP (Ingress Protection) jest standardem opracowanym przez Międzynarodową Organizację Normalizacyjną (IEC), który określa poziomy ochrony oferowane przez obudowy urządzeń elektrycznych. W przypadku IP00, brak jakiejkolwiek cyfry oznacza, że urządzenie nie jest chronione ani przed wnikaniem ciał stałych, ani przed wilgocią. W praktyce oznacza to, że takie urządzenia powinny być używane w suchych, czystych i kontrolowanych warunkach, przez co minimalizuje się ryzyko uszkodzenia komponentów w wyniku nadmiernego zapylenia lub kontaktu z wodą. Przykładem zastosowania urządzeń oznaczonych jako IP00 mogą być niektóre elementy wewnętrzne systemów elektronicznych, które są odpowiednio zabezpieczone w zamkniętych obudowach i nie są narażone na działanie czynników zewnętrznych.

Pytanie 25

Która z poniższych czynności ocenia efektywność ochrony uzupełniającej przed porażeniem prądem elektrycznym?

A. Pomiar impedancji pętli zwarciowej

B. Pomiar rezystancji izolacji przewodów

C. Badanie wyłącznika różnicowoprądowego

D. Badanie stanu izolacji podłóg

Pomiar impedancji pętli zwarciowej, pomiar rezystancji izolacji przewodów oraz badanie stanu izolacji podłóg są istotnymi elementami oceny instalacji elektrycznych, jednak nie są bezpośrednimi metodami oceny skuteczności ochrony uzupełniającej przed porażeniem prądem elektrycznym. Pomiar impedancji pętli zwarciowej informuje o zdolności instalacji do ograniczenia prądu zwarciowego, co jest istotne, ale nie odnosi się bezpośrednio do ochrony przed porażeniem. Z kolei pomiar rezystancji izolacji przewodów ocenia stan izolacji, ale nie wskazuje na skuteczność zabezpieczeń przed prądem upływowym, które są kluczowe w sytuacjach zagrożenia. Badanie stanu izolacji podłóg, mimo że może mieć znaczenie w kontekście bezpieczeństwa, nie ocenia funkcjonalności wyłączników różnicowoprądowych i ich zdolności do natychmiastowego reagowania na pojawiające się zagrożenia. Typowym błędem myślowym jest zakładanie, że wszystkie te pomiary są równoważne w kontekście ochrony przed porażeniem. W rzeczywistości, skuteczna ochrona wymaga skoncentrowania się na elementach, które bezpośrednio przeciwdziałają zagrożeniom elektrycznym, takich jak wyłączniki różnicowoprądowe, które są fundamentalnym elementem systemów bezpieczeństwa elektrycznego, a ich regularne testowanie jest kluczowe dla zapewnienia bezpieczeństwa użytkowników.

Pytanie 26

Który z poniższych jest podstawowym elementem ochrony przeciwporażeniowej w instalacjach elektrycznych?

A. Przekaźnik czasowy

B. Wyłącznik nadprądowy

C. Wyłącznik różnicowoprądowy

D. Bezpiecznik topikowy

Wyłącznik różnicowoprądowy jest kluczowym komponentem systemu ochrony przeciwporażeniowej w instalacjach elektrycznych. Jego główną funkcją jest wykrywanie prądów upływowych, które mogą świadczyć o uszkodzeniu izolacji lub innym zagrożeniu dla bezpieczeństwa użytkowników. Gdy wyłącznik różnicowoprądowy wykryje prąd upływowy przekraczający określoną wartość, zazwyczaj 30 mA, natychmiast odłącza zasilanie, co skutecznie zapobiega porażeniu prądem elektrycznym. Jest to szczególnie ważne w miejscach, gdzie użytkownicy mogą mieć kontakt z wodą, np. w łazienkach czy kuchniach. Wyłączniki różnicowoprądowe są zgodne z normami międzynarodowymi, takimi jak IEC 61008 i IEC 61009, oraz stanowią część standardowych wymagań instalacyjnych w wielu krajach. Ich zastosowanie w praktyce pozwala na zwiększenie bezpieczeństwa eksploatacji instalacji elektrycznych, dlatego są one nieodzownym elementem każdej nowoczesnej instalacji. Poprawna instalacja i regularne testowanie wyłączników różnicowoprądowych są kluczowe dla skutecznej ochrony użytkowników przed skutkami porażenia prądem elektrycznym.

Pytanie 27

Na której ilustracji przedstawiono rozdzielnicę natynkową?

A. Na ilustracji 4.

B. Na ilustracji 2.

C. Na ilustracji 1.

D. Na ilustracji 3.

W tym zadaniu łatwo się pomylić, bo wszystkie pokazane elementy to różnego typu obudowy i szafki elektryczne, ale tylko jedna z nich jest typową rozdzielnicą natynkową do instalacji mieszkaniowych lub małych obiektów. Błąd najczęściej wynika z tego, że patrzymy ogólnie: „skrzynka z drzwiczkami, więc pewnie rozdzielnica”. W elektryce takie uproszczenie rzadko się sprawdza. Na ilustracji 1 mamy obudowę, która może pełnić funkcję rozdzielnicy, ale jej konstrukcja i głębokość sugerują raczej wykonanie specjalistyczne (np. szafka licznikowa, sterownicza lub telekomunikacyjna). Często jest to wersja do zabudowy wnękowej albo przeznaczona na zewnątrz budynku, a nie klasyczna, mała rozdzielnica natynkowa do wnętrz. Brakuje też typowego, modułowego „układu okienek” pod aparaturę, jaki kojarzymy z domowymi rozdzielnicami. Ilustracja 2 przedstawia wolnostojącą szafę rozdzielczą lub budowlaną, z własnym stelażem i gniazdami siłowymi. To osprzęt bardziej przemysłowy, często używany na budowach, w halach czy rozdzielniach głównych. Taka szafa nie jest natynkowa, bo nie montuje się jej bezpośrednio na ścianie – stoi na własnych nogach albo jest kotwiona do podłoża. Funkcyjnie to również rozdzielnica, ale zupełnie innej klasy i przeznaczenia niż prosta rozdzielnica natynkowa. Na ilustracji 3 widać obudowę techniczną, która może być np. szafką licznikową, telekomunikacyjną lub obudową pod urządzenia niskoprądowe. Wnętrze i sposób przygotowania otworów wskazuje, że nie jest to typowa modułowa rozdzielnica z miejscem na wyłączniki nadprądowe na szynie DIN. W praktyce instalacyjnej rozdzielnice natynkowe do instalacji domowych mają znormalizowane pola modułowe i przezroczystą lub pełną klapę, czego tutaj brak. Dobra praktyka mówi, żeby rozróżniać: szafy wolnostojące, rozdzielnice podtynkowe, natynkowe i obudowy specjalne. Rozdzielnica natynkowa, o którą pytano, to kompaktowa skrzynka przykręcana bezpośrednio do ściany, z frontową pokrywą i modułowym wnętrzem – dokładnie taka jak na ilustracji 4. Warto przy kolejnych zadaniach zwracać uwagę na sposób montażu (na ścianie, we wnęce, na stojaku) oraz na typowe cechy modułowej aparatury, bo to bardzo ułatwia poprawną identyfikację osprzętu.

Pytanie 28

Jaką klasę mają oprawy stosowane do oświetlenia miejscowego?

A. IV

B. III

C. I

D. II

Odpowiedź I jest poprawna, ponieważ oświetlenie miejscowe, które ma na celu dostarczenie światła do określonego obszaru, często stosuje oprawy klasy I. Oprawy te są zaprojektowane w taki sposób, aby zapewniały odpowiednią izolację i ochronę przed porażeniem prądem, co jest kluczowe w kontekście ich użycia w miejscach pracy i w przestrzeni publicznej. Klasa I oznacza, że urządzenia te muszą być uziemione, co znacząco zwiększa bezpieczeństwo ich użytkowania. Przykładowo, w biurach czy warsztatach, gdzie oświetlenie miejscowe jest niezbędne do precyzyjnego wykonania zadań, oprawy klasy I zapewniają, że pracownicy są chronieni przed ryzykiem porażenia prądem. W praktyce, oświetlenie miejscowe może być realizowane poprzez lampy biurkowe, które często mają dodatkowe funkcje regulacji intensywności światła. Stosowanie opraw klasy I w takich sytuacjach jest zgodne z normami bezpieczeństwa, co podkreśla znaczenie tego typu oświetlenia w przestrzeniach użytkowych.

Pytanie 29

Właściciel lokalu w budynku wielorodzinnym, zasilanym z trójfazowej sieci elektrycznej, skarży się na znacznie częstsze od sąsiadów przepalanie żarówek. Jakie mogą być przyczyny tej usterki?

A. Poluzowany przewód neutralny w głównym złączu budynku

B. Zamiana przewodu neutralnego z fazowym

C. Zamiana przewodu neutralnego z ochronnym

D. Poluzowany przewód neutralny w rozdzielnicy mieszkaniowej

No, to zamiana przewodu neutralnego z fazowym czy ochronnym to już duża sprawa, ale w tym przypadku nie wyjaśnia to, czemu żarówki tak często się przepalają. Jeśli przewody się zamienia, to może być niebezpiecznie, bo napięcie z fazy w miejsce neutralnego potrafi naprawdę zaskoczyć użytkowników. Z kolei zamiana z przewodem ochronnym to już w ogóle łamanie zasad bezpieczeństwa i może przynieść duże problemy. Poluzowany przewód neutralny w złączu głównym też może być przyczyną, ale bardziej prawdopodobne jest, że coś jest nie tak w samej rozdzielnicy. Często instalatorzy zapominają o sprawdzeniu połączeń w rozdzielnicach, a to prowadzi do różnych kłopotów. Ludzie myślą, że instalacja ogólnie robi problemy, zamiast zbadać, co się dzieje lokalnie w rozdzielnicy. Pamiętaj, że każdy element w instalacji ma swoje zadanie i jeśli coś źle zrobisz, to możesz narazić sprzęt i zdrowie ludzi.

Pytanie 30

Jaka maksymalna wartość impedancji pętli zwarcia jest dopuszczalna w trójfazowym obwodzie elektrycznym o napięciu nominalnym 230/400 V, aby zapewnić skuteczną ochronę przed porażeniem w przypadku uszkodzenia izolacji, jeżeli wiadomo, że zasilanie tego obwodu ma odłączyć instalacyjny wyłącznik nadprądowy B20?

A. 3,8 Ω

B. 6,6 Ω

C. 2,3 Ω

D. 4,0 Ω

Wybór innych wartości impedancji pętli zwarcia, takich jak 3,8 Ω, 4,0 Ω czy 6,6 Ω, jest nieodpowiedni w kontekście ochrony przeciwporażeniowej w systemach elektrycznych. Wartości te są wyższe niż dopuszczalne limity określone w normach, co może prowadzić do poważnych konsekwencji dla bezpieczeństwa. W przypadku impedancji powyżej 2,3 Ω, czas reakcji wyłącznika nadprądowego może być wydłużony. Na przykład, wyłączniki o wyższych wartościach impedancji pętli zwarcia mogą zadziałać z opóźnieniem, co w sytuacji kontaktu z uszkodzoną instalacją stwarza ryzyko porażenia prądem. Powszechnym błędem myślowym jest założenie, że im wyższa impedancja, tym lepsza ochrona. W rzeczywistości, skuteczność ochrony przed porażeniem prądem elektrycznym jest ściśle związana z szybkością reakcji systemów zabezpieczających. W obwodach o napięciu 230/400 V zastosowanie wyłączników B20 bez odpowiedniego nadzoru nad wartością impedancji pętli zwarcia może prowadzić do sytuacji, w której użytkownik doświadczy porażenia prądem, zanim zasilanie zostanie odcięte. Dlatego ważne jest, aby regularnie przeprowadzać pomiary i poddawać instalacje elektryczne ocenie, co zgodne jest z wymaganiami normatywnymi, takimi jak PN-EN 61140, które jasno określają maksymalne wartości impedancji dla skutecznej ochrony przeciwporażeniowej.

Pytanie 31

Zmywarka, która jest na stałe zainstalowana, powinna być podłączona do obwodu

A. oddzielnego dla zmywarki

B. oddzielnego dla urządzeń gospodarstwa domowego

C. zasilającego gniazdka w łazience oraz kuchni

D. zasilającego gniazdka jedynie w kuchni

Zasilanie zmywarki z oddzielnego obwodu jest niezbędne ze względów bezpieczeństwa oraz zgodności z obowiązującymi normami elektrycznymi, takimi jak PN-IEC 60364. Zwiększa to nie tylko bezpieczeństwo użytkowania, ale także zapewnia odpowiednią moc dla urządzenia bez ryzyka przeciążenia innych obwodów. Zmywarki zazwyczaj wymagają większej mocy, zwłaszcza podczas cykli podgrzewania wody, co może powodować przeciążenie, jeśli są zasilane z ogólnych obwodów, zwłaszcza tych współdzielonych z innymi urządzeniami. Przykładowo, korzystając z oddzielnego obwodu, można uniknąć sytuacji, w której włączenie zmywarki podczas pracy innych urządzeń, takich jak piekarnik czy mikrofalówka, prowadzi do wyłączenia bezpieczników. Dobrą praktyką jest również stosowanie odpowiednich zabezpieczeń, takich jak wyłączniki różnicowoprądowe, które dodatkowo chronią przed porażeniem elektrycznym. Takie podejście nie tylko jest zgodne z regulacjami, ale również zwiększa komfort użytkowania w codziennym życiu.

Pytanie 32

Jakim z podanych rodzajów przewodów powinno się zasilić jednofazowy ruchomy odbiornik?

A. YDY 3×1,5 mm2

B. YDYt 3×1,5 mm2

C. OMYp 3×1,5 mm2

D. LGu 3×1,5 mm2

YDYt 3×1,5 mm2, YDY 3×1,5 mm2 oraz LGu 3×1,5 mm2 to inne typy przewodów, które mają różne zastosowania, lecz nie są odpowiednie do zasilania jednofazowego odbiornika ruchomego. Przewód YDYt, będący wersją przewodu YDY z dodatkowym ekranem, przeznaczony jest głównie do instalacji stałych i nie jest przystosowany do dużych ruchów oraz narażeń mechanicznych. Stosowanie go w aplikacjach ruchomych może prowadzić do uszkodzeń mechanicznych, co z czasem może skutkować awarią lub zagrożeniem bezpieczeństwa. Podobnie, przewód YDY, mimo że jest powszechnie używany w instalacjach elektrycznych, nie zapewnia elastyczności wymaganej w przypadku przewodów zasilających mobilne urządzenia. Z kolei przewód LGu, który jest przeznaczony do instalacji wewnętrznych oraz jako przewód sygnałowy, nie spełnia standardów dotyczących zasilania urządzeń, które są narażone na ruch i zmienne warunki pracy. Użycie tych typów przewodów w aplikacjach, które wymagają mobilności, może prowadzić do ich uszkodzenia, a w konsekwencji do problemów z bezpieczeństwem i niezawodnością zasilania. Wybór niewłaściwego typu przewodu w obszarze zasilania ruchomych odbiorników elektrycznych jest typowym błędem, który wynika z braku zrozumienia różnic pomiędzy przewodami przeznaczonymi do instalacji stałych i mobilnych.

Pytanie 33

Ile powinna wynosić minimalna liczba żył przewodów w miejscach oznaczonych X oraz Y na przedstawionym schemacie instalacji elektrycznej, aby po jej wykonaniu zgodnie z tym schematem możliwe było jednoczesne sterowanie oświetleniem w obu punktach oświetleniowych niezależnie czterema łącznikami?

A. X – 5 żył, Y – 5 żył.

B. X – 5 żył, Y – 4 żyły.

C. X – 4 żyły, Y – 4 żyły.

D. X – 4 żyły, Y – 5 żył.

Wybrana odpowiedź jest prawidłowa, ponieważ aby umożliwić jednoczesne sterowanie oświetleniem w dwóch punktach za pomocą czterech łączników, zastosowanie odpowiedniej liczby żył w przewodach jest kluczowe. W punkcie X potrzebujemy czterech żył, co pozwala na zainstalowanie łącznika krzyżowego. Taki łącznik wymaga dwóch przewodów do sterowania i dwóch do łączenia z innymi łącznikami. W punkcie Y z kolei, pięć żył jest niezbędnych, ponieważ oprócz czterech żył dla łącznika krzyżowego, potrzebujemy jeszcze jednego przewodu do zasilania samego oświetlenia. W praktyce, stosowanie łączników schodowych i krzyżowych to standard w instalacjach elektrycznych, szczególnie w dużych pomieszczeniach, gdzie wiele punktów oświetleniowych jest sterowanych z różnych miejsc. Dzięki dobrej organizacji przewodów można uniknąć problemów z nieprawidłowym działaniem systemu oświetlenia oraz zapewnić komfort użytkowania, co jest zgodne z dobrymi praktykami branżowymi.

Pytanie 34

Do którego rodzaju ochrony przeciwporażeniowej zaliczane są środki ochrony opisane w ramce?

1.	Urządzenia ochronne różnicowoprądowe o znamionowym prądzie różnicowym nieprzekraczającym 30 mA.
2.	Dodatkowe połączenia wyrównawcze ochronne.

A. Ochrony uzupełniającej.

B. Ochrony podstawowej.

C. Ochrony przy uszkodzeniu (dodatkowej).

D. Ochrony przez zastosowanie bardzo niskiego napięcia.

Wybór ochrony podstawowej, ochrony przy uszkodzeniu (dodatkowej) lub ochrony przez zastosowanie bardzo niskiego napięcia jako odpowiedzi na to pytanie jest błędny, ponieważ te kategorie ochrony nie obejmują środków opisanych w ramce. Ochrona podstawowa opiera się na właściwej konstrukcji instalacji i jej komponentów, a nie na dodatkowych urządzeniach zabezpieczających. Kluczowym elementem ochrony podstawowej jest odpowiednie uziemienie oraz izolacja przewodów, co nie jest wystarczające w przypadku, gdy pojawia się ryzyko porażenia prądem. Ochrona przy uszkodzeniu, często utożsamiana z dodatkowymi metodami zabezpieczeń, również nie ma zastosowania do urządzeń różnicowoprądowych, które są zaprojektowane z myślą o działaniu w sytuacjach awaryjnych. Z kolei ochrona przez zastosowanie bardzo niskiego napięcia nie odnosi się do standardowych metod ochrony w instalacjach zasilających, lecz dotyczy specyficznych zastosowań, na przykład w systemach automatyki lub w przypadku zasilania LED. Wybór nieodpowiednich kategorii ochrony świadczy o niepełnym zrozumieniu mechanizmów, które stoją za funkcjonowaniem systemów zabezpieczeń w instalacjach elektrycznych. Kluczowe jest zrozumienie, że ochrona uzupełniająca ma na celu zapewnienie dodatkowego poziomu bezpieczeństwa, który jest niezbędny, gdy inne metody ochrony zawiodą. Dlatego wybór ochrony uzupełniającej powinien być preferowany w każdej nowoczesnej instalacji elektrycznej.

Pytanie 35

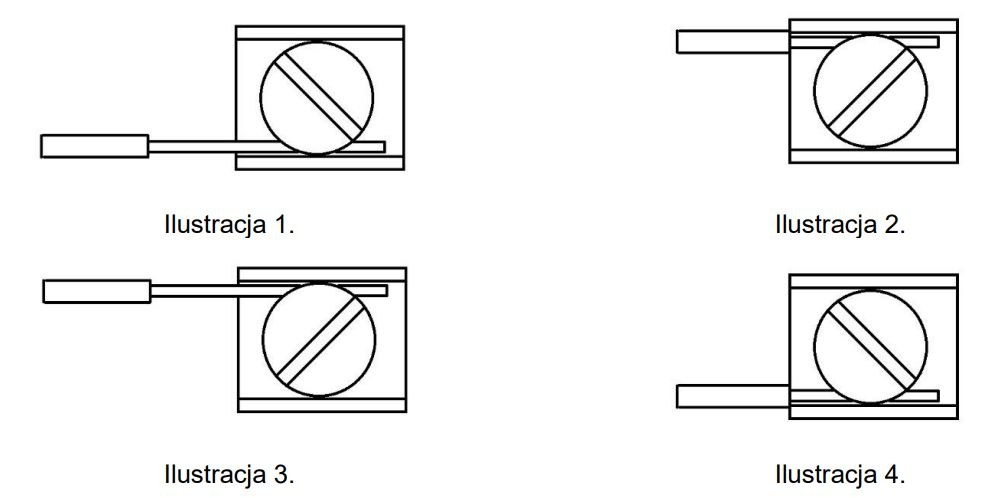

Na której ilustracji przedstawiono prawidłowy, zgodny z zasadami BHP sposób wykonania połączenia przewodu z żyłą w postaci drutu w zacisku śrubowym?

A. Na ilustracji 4.

B. Na ilustracji 3.

C. Na ilustracji 2.

D. Na ilustracji 1.

Prawidłowa jest ilustracja 2, bo pokazuje typowy, zalecany przez producentów i normy sposób mocowania przewodu jednodrutowego w zacisku śrubowym. Drut jest wsunięty całkowicie do komory zacisku, leży pod elementem dociskowym i śruba dociska go równomiernie na całej szerokości. Nie ma tu żadnego „ścinania” przewodu krawędzią śruby ani opierania się tylko końcówką. W praktyce chodzi o to, żeby siła docisku rozkładała się na możliwie dużej powierzchni między żyłą a częścią zacisku. Dzięki temu połączenie ma małą rezystancję przejścia, nie grzeje się, nie luzuje i jest odporne na drgania. Moim zdaniem to jest jeden z najważniejszych nawyków montażowych: zawsze patrzeć, czy śruba naprawdę dociska przewód, a nie izolację, pustą przestrzeń albo sam koniec drutu. W wyłącznikach instalacyjnych, gniazdach, kostkach zaciskowych typu listwa czy w zaciskach aparatury modułowej zasada jest identyczna. Producenci (Legrand, Hager, Eaton i inni) w instrukcjach rysują dokładnie taki układ, jak na ilustracji 2. Dodatkowo trzeba pamiętać o prawidłowym odizolowaniu końca – tak, żeby żadna część izolacji nie weszła pod docisk śruby, a jednocześnie żeby goły drut nie wystawał niepotrzebnie poza zacisk. W BHP i zgodnie z PN‑HD 60364 mówi się wyraźnie o zapewnieniu trwałości połączenia i unikaniu miejscowego przegrzewania. Dobrze wykonany zacisk śrubowy, taki jak na ilustracji 2, spełnia te wymagania: nie uszkadza mechanicznie żyły, gwarantuje stały docisk i bezpieczną pracę instalacji przez lata, bez konieczności ciągłego „dokręcania” i bez ryzyka iskrzenia.

Pytanie 36

Wiatrołap jest oświetlany dwoma żarówkami. Żarówki w oprawach są włączane przez wyłącznik zmierzchowy. Gdy jedna z żarówek przestała świecić, jakie kroki należy podjąć, aby zidentyfikować i usunąć potencjalne przyczyny tej usterki?

A. Zweryfikować przewody, sprawdzić działanie wyłącznika, wymienić żarówkę

B. Wymienić żarówkę, która się nie świeci, sprawdzić przewody i oprawę oświetleniową

C. Sprawdzić działanie wyłącznika, zweryfikować oprawę i przewody

D. Zamienić żarówkę, która nie świeci, sprawdzić funkcjonowanie wyłącznika oraz oprawy oświetleniowej

Analizując inne odpowiedzi, można zauważyć, że skupiają się one na fragmentarycznych rozwiązaniach, co może prowadzić do niepełnej diagnozy problemu. Na przykład, wymiana tylko żarówki, bez sprawdzenia innych elementów instalacji, może spowodować, że użytkownik nie zauważyłby dalszych problemów, na przykład uszkodzenia przewodów lub wyłącznika. Zignorowanie konieczności weryfikacji przewodów może prowadzić do sytuacji, w której nowa żarówka również przestanie działać z powodu braku zasilania, co byłoby nieefektywnym i kosztownym rozwiązaniem. Podobnie, choć sprawdzenie działania wyłącznika jest istotne, nie powinno być to jedyne działanie, ponieważ uszkodzenie oprawy oświetleniowej też może być przyczyną problemu. Takie podejście jest typowe dla błędów myślowych, gdzie użytkownicy koncentrują się na jednym elemencie systemu, zaniedbując jego całościową analizę. Praktyczne podejście do diagnozowania usterek elektrycznych wymaga holistycznego spojrzenia na całą instalację, co zapewnia skuteczną identyfikację i eliminację problemów. Właściwe postępowanie zgodne z zasadami bezpieczeństwa i dobrymi praktykami branżowymi powinno obejmować kompleksowe sprawdzenie wszystkich komponentów systemu oświetleniowego, co jest kluczowe dla utrzymania efektywności energetycznej i niezawodności instalacji.

Pytanie 37

Średnia wartość napięcia, które zostało zmierzone na wyjściu prostownika jednopołówkowego w stanie nieobciążonym, zasilanego z sinusoidalnego napięcia o wartości skutecznej 10 V, wynosi

A. 7,07 V

B. 10,00 V

C. 6,40 V

D. 4,50 V

Wartości napięcia podawane w odpowiedziach niepoprawnych mogą prowadzić do błędnych wniosków, zwłaszcza w przypadku analizy prostowników. Niektóre z tych wartości mogą wynikać z nieprawidłowego zrozumienia podstawowych koncepcji związanych z prostowaniem napięcia zmiennego. Na przykład, odpowiedź sugerująca 6,40 V mogła być obliczona na podstawie niewłaściwego pomiaru lub założenia dotyczącego średniej z całego cyklu napięcia AC, co nie uwzględnia faktu, że w przypadku prostownika jednopołówkowego napięcie jest prostowane tylko w jednej połówce sinusoidy. Z kolei odpowiedź 7,07 V może wskazywać na mylne zrozumienie wartości szczytowej, a nie średniej, co jest częstym błędem w obliczeniach. Istotne jest, aby rozróżniać między wartością skuteczną, szczytową a średnią, ponieważ każdy z tych terminów ma swoje specyficzne definicje i zastosowanie. Zrozumienie, jak oblicza się te wartości, jest kluczowe w praktycznych zastosowaniach elektrotechnicznych, na przykład w projektowaniu obwodów prostowniczych, gdzie błędne obliczenia mogą prowadzić do nieprawidłowego działania zasilaczy oraz uszkodzenia komponentów. Dlatego tak istotna jest znajomość wzorów oraz zasad rządzących działaniem prostowników, by uniknąć powszechnych pułapek w analizie elektronicznej.

Pytanie 38

W jaki sposób zwarcie międzyzwojowe w uzwojeniu D1 – D2 wpłynie na pracę silnika, którego schemat przedstawiono na ilustracji?

A. Zmniejszy się wartość prędkości obrotowej wirnika.

B. Zwiększy się wartość strumienia magnetycznego wzbudzenia.

C. Zwiększy się wartość prędkości obrotowej wirnika.

D. Zmniejszy się wartość prądu pobieranego przez silnik.

Wybór odpowiedzi dotyczących zmniejszenia wartości prądu pobieranego przez silnik lub zwiększenia wartości strumienia magnetycznego wzbudzenia jest błędny, ponieważ nie uwzględnia fundamentalnych zasad działania silników elektrycznych. W przypadku zwarcia międzyzwojowego, rezystancja uzwojenia D1 – D2 maleje, co nie tylko prowadzi do wzrostu prądu, ale także do zmniejszenia strumienia magnetycznego Φ. Wzrost wartości prądu jest spowodowany zmniejszeniem rezystancji, co z kolei może skutkować zwiększeniem prędkości obrotowej wirnika, a nie jej zmniejszeniem. Ponadto, nieprawidłowe jest myślenie, że wzrost strumienia magnetycznego wzbudzenia poprawi wydajność silnika w przypadku zwarcia. W rzeczywistości, zwarcie prowadzi do destabilizacji pracy silnika, a nie do jego poprawy. Wiele osób myli zjawisko zwarcia z poprawną regulacją parametrów silnika, co prowadzi do błędnych wniosków, że zmniejszenie prędkości obrotowej jest korzystne. W praktyce, zbyt niski strumień magnetyczny prowadzi do wzrostu prędkości, co może skutkować uszkodzeniami mechanicznymi i przegrzewaniem się silnika. Zrozumienie tych zależności jest kluczowe dla prawidłowego projektowania i eksploatacji silników elektrycznych.

Pytanie 39

Zgodnie z danymi przestawionymi w tabeli dobierz minimalny przekrój przewodu miedzianego jednożyłowego do wykonania jednofazowej natynkowej instalacji o napięciu 230 V, zasilającej piec rezystancyjny o mocy 5 000 W.

A. 1,5 mm2

B. 6 mm2

C. 4 mm2

D. 2,5 mm2

Wybór przewodu miedzianego 2,5 mm2 do zasilania pieca rezystancyjnego o mocy 5000 W przy napięciu 230 V jest jak najbardziej na miejscu. Obliczenia wskazują, że prąd będzie wynosił około 21,74 A, a przewód 2,5 mm2 bez problemu to wytrzyma, bo wg normy PN-IEC 60364 może prowadzić do 25 A. Dzięki temu mamy fajny zapas, a to zawsze dobrze, bo unikamy ryzyka przegrzania się przewodów. Jak wiadomo, przegrzanie to nie żarty – może to prowadzić do ich uszkodzenia albo nawet pożaru. Warto też pamiętać, że przy instalacji natynkowej trzeba odpowiednio zabezpieczyć przewody przed uszkodzeniami mechanicznymi i wpływem czynnika zewnętrznego, co jest całkiem standardem w branży. Oczywiście, dobrym pomysłem jest też zainstalowanie odpowiednich bezpieczników, żeby ochraniały nas przed przeciążeniem. Ogólnie rzecz biorąc, dobrze dobrany przekrój przewodu to klucz do bezpieczeństwa i sprawności całej instalacji elektrycznej.

Pytanie 40

Jakie narzędzia są konieczne do wytyczenia trasy instalacji przewodów elektrycznych montowanych na powierzchni?

A. Kątownik, ołówek traserski, sznurek traserski

B. Ołówek traserski, poziomnica, przymiar taśmowy

C. Ołówek traserski, przymiar kreskowy, rysik

D. Kątownik, młotek, punktak

Ołówek traserski, poziomnica i przymiar taśmowy to świetny wybór! Te narzędzia naprawdę są niezbędne, gdy chodzi o trasowanie drogi do układania przewodów natynkowych. Ołówek traserski pozwala na dokładne oznaczanie punktów i linii, co jest podstawą do dalszej roboty. Poziomnica zaś to must-have, żeby upewnić się, że wszystko jest równo i w odpowiednich nachyleniach. To ważne, bo estetyka i funkcjonalność idą w parze. Przymiar taśmowy z kolei umożliwia precyzyjne mierzenie, co też jest kluczowe, żeby dobrze rozmieścić przewody na ścianach. W branży mamy różne standardy, jak normy PN-IEC, które podkreślają, jak ważna jest dokładność i planowanie przy instalacjach elektrycznych. Używanie właściwych narzędzi zwiększa wydajność, a także zmniejsza ryzyko błędów, które mogą skończyć się problemami, jak zwarcia czy uszkodzenia sprzętu. Na przykład, korzystając z poziomnicy przy układaniu przewodów, mamy pewność, że będą one prosto, co będzie miało znaczenie przy montażu osprzętu elektrycznego.
