Pytanie 1

Nie można zrealizować regulacji prędkości obrotowej silników indukcyjnych poprzez zmianę

A. kolejności faz

B. liczby par biegunów

C. wartości częstotliwości napięcia zasilającego

D. wartości skutecznej napięcia zasilania stojana

Kolejność faz w silnikach indukcyjnych nie wpływa na prędkość obrotową, a jedynie na kierunek obrotów. Dostosowanie prędkości obrotowej silnika indukcyjnego można osiągnąć poprzez zmianę częstotliwości napięcia zasilającego, co jest zgodne z zasadą, że prędkość obrotowa silnika jest proporcjonalna do częstotliwości napięcia. Również zmianę liczby par biegunów, co wymaga zmiany konstrukcji silnika. Przykłady zastosowania tej wiedzy obejmują systemy napędowe, gdzie kontrola prędkości jest kluczowa, takie jak pompy czy wentylatory, gdzie za pomocą falowników przekształca się częstotliwość zasilania. Standardy jak IEC 60034-1 regulują takie aspekty, zapewniając wydajność i bezpieczeństwo operacyjne. Zrozumienie, że kolejność faz nie wpływa na prędkość, jest kluczowe w prawidłowym projektowaniu i eksploatacji systemów elektrycznych.

Pytanie 2

Jakie znaczenie mają parametry zaworu pneumatycznego rozdzielającego: Gl/8; 550 Nl/min; 12 V AC; 3 VA w podanej kolejności?

A. przyłącze walcowe, przepływ nominalny powietrza, napięcie zmienne cewki, moc pozorna cewki

B. przyłącze stożkowe, ciśnienie nominalne powietrza, napięcie stałe cewki, moc pozorna cewki

C. przyłącze stożkowe, przepływ nominalny powietrza, napięcie zmienne cewki, moc czynna cewki

D. przyłącze walcowe, ciśnienie nominalne powietrza, napięcie stałe cewki, moc czynna cewki

Analizując błędne odpowiedzi, warto zwrócić uwagę na kilka kluczowych nieporozumień. Przyłącze stożkowe, które sugeruje część niepoprawnych odpowiedzi, nie jest typowe dla zaworów pneumatycznych o parametrach podanych w pytaniu. W praktyce, przyłącza walcowe są szeroko stosowane ze względu na ich łatwość montażu oraz kompatybilność z większością systemów. Z kolei pojęcie 'ciśnienia nominalnego powietrza' jest mylące w kontekście podanych parametrów, ponieważ bardziej odpowiednim określeniem w tym przypadku jest 'przepływ nominalny', który bezpośrednio odnosi się do wydajności zaworu. Napięcie 'stałe', zaproponowane w jednej z odpowiedzi, również jest błędne; parametry wskazują, że zawór działa na napięciu zmiennym, co jest istotne w kontekście zastosowań, w których wykorzystuje się zasilanie AC. Dodatkowo, moc pozorna cewki powinna być zrozumiana jako wartość, która wskazuje, ile energii jest potrzebne do pracy zaworu, a nie jako moc czynna, jak sugeruje jedna z odpowiedzi. Te nieporozumienia mogą prowadzić do niewłaściwego doboru komponentów, co z kolei może mieć negatywne konsekwencje dla efektywności i bezpieczeństwa całego systemu pneumatycznego. Właściwe zrozumienie specyfikacji technicznych zaworów i ich parametrów jest kluczowe dla projektowania oraz eksploatacji systemów automatyki przemysłowej.

Pytanie 3

Elektrozawór typu normalnie zamknięty o parametrach 230V AC, 50Hz, DN 3/8" FAF 61 mm, nie aktywuje się po podaniu napięcia znamionowego. Przystępując do serwisu elektrozaworu, trzeba najpierw wyłączyć napięcie zasilające, a następnie, w pierwszej kolejności

A. zmierzyć rezystancję cewki

B. wymienić uszczelkę

C. zwiększyć napięcie zasilania i podać je na cewkę elektrozaworu

D. wymienić membranę

Zwiększenie napięcia zasilania i podawanie go na cewkę elektrozaworu jest podejściem, które może prowadzić do poważnych problemów. Przede wszystkim, jeżeli elektrozawór nie otwiera się przy podanym napięciu znamionowym, może to sugerować, że cewka jest uszkodzona lub występuje inny problem, a niekoniecznie zbyt niskie napięcie. Podawanie wyższego napięcia może spowodować przegrzanie cewki i jej trwałe uszkodzenie, co jest niezgodne z zasadami bezpiecznej eksploatacji. Kolejnym błędem jest zakładanie, że membrana lub inne elementy zaworu są odpowiedzialne za jego niesprawność bez wcześniejszego zbadania stanu cewki. Takie podejście może prowadzić do niepotrzebnych kosztów i przedłużających się czasów napraw. Należy pamiętać, że elektrozawory powinny być diagnozowane w sposób systematyczny i zgodny z procedurami ustalonymi przez producentów oraz branżowe standardy, aby zminimalizować ryzyko błędnych decyzji naprawczych. Właściwą praktyką jest najpierw sprawdzenie wszystkich elementów, zanim podejmie się decyzje o ich wymianie.

Pytanie 4

Elastyczny przewód elektryczny, służący do łączenia elementów systemu elektrycznego w aplikacjach mechatronicznych, powinien być

A. odizolowany na dowolną długość

B. równo przycięty na końcach

C. zakończony na końcach tulejkami

D. zaizolowany na końcach

Odpowiedzi dotyczące odizolowania przewodu na dowolną długość lub równego obcinania końców naprawdę mija się z celem, bo nie uwzględniają praktycznych aspektów zakończenia przewodów. Odizolowanie kabla na dowolną długość może prowadzić do sytuacji, gdzie nieodpowiednio przygotowane końcówki stwarzają ryzyko zwarcia czy innych awarii. Dobrze jest precyzyjnie przygotować końce przewodów, ale sama izolacja niewiele da, jeśli ich nie zabezpieczymy przed uszkodzeniami mechanicznymi. Równo obcięte końce, mimo że mogą ładnie wyglądać, nie zapewniają odpowiedniej ochrony dla żył przewodów i mogą łatwo się uszkodzić podczas montażu czy eksploatacji. A stwierdzenie, że przewody powinny być zaizolowane na końcach, to w ogóle nie pasuje do zastosowań mechatronicznych, gdzie ważne jest nie tylko zabezpieczenie przed przewodnictwem elektrycznym, ale też fizyczna integralność połączeń. Przykłady złych praktyk to chociażby lutowanie przewodów bez użycia tulejek, co prowadzi do osłabienia połączenia i zwiększa ryzyko awarii. Dlatego, żeby mieć długoterminowe i efektywne połączenia, zdecydowanie warto korzystać z tulejek, które chronią przewody i zapewniają niezawodność elektryczną.

Pytanie 5

W siłowniku o jednostronnym działaniu, w trakcie realizacji ruchu roboczego tłoka, doszło do nagłego wstrzymania ruchu tłoczyska. Ruch ten odbywał się bez obciążenia i nie zaobserwowano nieszczelności w układzie pneumatycznym. Jakie mogą być przyczyny zatrzymania tłoczyska?

A. niespodziewany spadek ciśnienia roboczego

B. wyboczenie tłoczyska

C. blokada odpowietrzania

D. zakleszczenie tłoka

W analizowanej sytuacji, wyboczenie tłoczyska, nagły spadek ciśnienia roboczego oraz blokada odpowietrzania mogą wydawać się możliwymi przyczynami zatrzymania ruchu tłoczyska, ale ich rzeczywista analiza wskazuje na inne aspekty. Wyboczenie tłoczyska, czyli jego odkształcenie, zazwyczaj prowadzi do nieregularnych ruchów, a nie do nagłego zatrzymania. Tego typu problem najczęściej występuje w wyniku niewłaściwego montażu lub użycia nieodpowiednich komponentów, lecz w opisywanej sytuacji tłok pracował bez obciążenia, co znacząco zmniejsza ryzyko wystąpienia tego zjawiska. Spadek ciśnienia roboczego mógłby być powiązany z nieszczelnościami, jednak, jak zaznaczone w pytaniu, nie zaobserwowano takich usterek. Blokada odpowietrzania również nie jest typową przyczyną nagłego zatrzymania, gdyż raczej skutkowałaby ona powolnym wzrostem ciśnienia, a nie natychmiastowym zatrzymaniem ruchu. Takie myślenie może wynikać z niepełnej analizy pojęć związanych z układami pneumatycznymi, a warto zwrócić uwagę na to, że przyczyną problemu mogą być zewnętrzne czynniki, takie jak zanieczyszczenia lub uszkodzenia mechaniczne, które nie zostały uwzględnione w analizie. Wiedza na temat poprawnej diagnostyki i konserwacji układów pneumatycznych jest kluczowa dla prawidłowego funkcjonowania tego typu systemów.

Pytanie 6

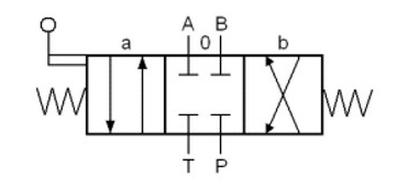

Przyłącze T zaworu hydraulicznego przedstawionego na rysunku należy podłączyć do

A. zbiornika oleju.

B. pompy.

C. siłownika dwustronnego działania.

D. siłownika jednostronnego działania.

Przyłącze T w zaworze hydraulicznym to naprawdę ważny element w systemach hydraulicznych. Jego główne zadanie to odprowadzanie oleju z powrotem do zbiornika, co jest kluczowe dla prawidłowego działania całego układu. Kiedy zawór jest w pozycji neutralnej, olej nie zasila siłowników, więc nadmiar musi wrócić do zbiornika, żeby uniknąć zbyt dużego ciśnienia. Widziałem to na budowie, gdzie koparki i dźwigi używają takich rozwiązań, żeby wszystko działało stabilnie i bezpiecznie. Jeśli przyłącze T jest źle podłączone, może to prowadzić do uszkodzenia hydrauliki, więc naprawdę warto trzymać się dobrych praktyk i standardów, jak choćby ISO 4413, które regulują te kwestie.

Pytanie 7

Prawidłowo wykonane połączenie lutowane przedstawiono

A. na rysunkach 2 i 3

B. tylko na rysunku 1

C. na rysunkach 1 i 2

D. tylko na rysunku 2

W przypadku niepoprawnych odpowiedzi, często spotykanym błędem jest mylenie cech właściwie wykonanych połączeń lutowanych. Wybierając odpowiedzi, które wskazują tylko jeden rysunek, użytkownicy mogą przeoczyć istotne cechy, które decydują o jakości lutowania. Na przykład, twierdzenie, że tylko rysunek 1 przedstawia prawidłowe połączenie, ignoruje fakt, że rysunek 2 także ilustruje poprawne parametry lutowania, takie jak odpowiednia ilość cyny i dobra przyczepność. Z kolei odpowiedzi wskazujące na rysunek 3 jako poprawny, często wynika z niezrozumienia niebezpieczeństw związanych z nadmiarem cyny, co może prowadzić do tzw. zimnych lutów, które są jednymi z najczęstszych problemów w elektronice. Warto także wspomnieć, że kryteria oceny jakości lutowania są ściśle określone przez standardy branżowe, które zalecają unikanie nadmiaru materiału lutowniczego oraz dbałość o odpowiednią temperaturę podczas lutowania. Ignorowanie tych zasad prowadzi do powstawania połączeń, które nie tylko są zawodne, ale mogą również generować dodatkowe koszty naprawy i serwisowania. Dlatego niezwykle istotne jest, aby zrozumieć, jakie cechy definiują prawidłowo lutowane połączenia oraz jakie konsekwencje mogą wynikać z ich zaniedbania.

Pytanie 8

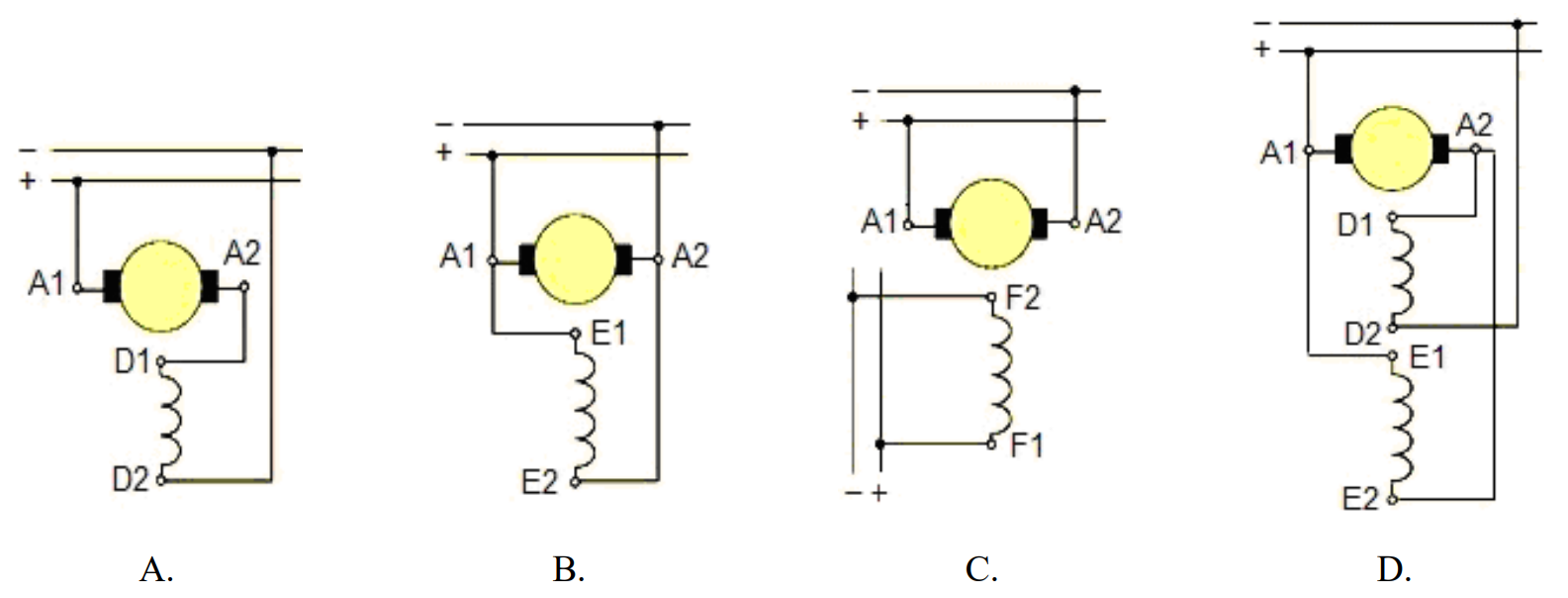

W celu uruchomienia szeregowego silnika prądu stałego należy połączyć go zgodnie ze schematem

A. B.

B. C.

C. A.

D. D.

Wybór odpowiedzi B, C lub D wskazuje na pewne nieporozumienia dotyczące zasad łączenia elementów w obwodach elektrycznych. W przypadku połączenia B, które być może sugeruje równoległe połączenie silnika, istnieje ryzyko, że prąd może być nierównomiernie rozdzielany między elementami, co może prowadzić do przeciążenia jednego z nich. W połączeniu równoległym, napięcie jest takie samo na wszystkich elementach, a prąd może się różnić, co w przypadku silników prądu stałego może prowadzić do ich uszkodzenia. Odpowiedź C mogła wprowadzić w błąd z powodu przedstawienia połączenia, które nie uwzględnia oporu obciążenia, co jest kluczowe dla pracy silnika w odpowiednich warunkach. Wreszcie, odpowiedź D może wskazywać na zrozumienie schematu, ale nieprawidłowe umiejscowienie obciążenia w obwodzie, co również jest sprzeczne z zasadami połączeń szeregowych. Typowe błędy myślowe w takich przypadkach wynikają z mylnego przekonania, że wszystkie elementy w obwodzie mogą być połączone w dowolny sposób, co jest niezgodne z podstawowymi zasadami inżynierii elektrycznej. Kluczowe jest zrozumienie, że każdy typ połączenia ma swoje specyfikacje i zastosowania; w przeciwnym razie efektywność obwodu może być drastycznie obniżona, a niektóre elementy mogą ulec uszkodzeniu. W praktyce, dbałość o szczegóły schematu połączenia i jego dobór do konkretnego zastosowania są niezbędne dla zapewnienia prawidłowego funkcjonowania systemu.

Pytanie 9

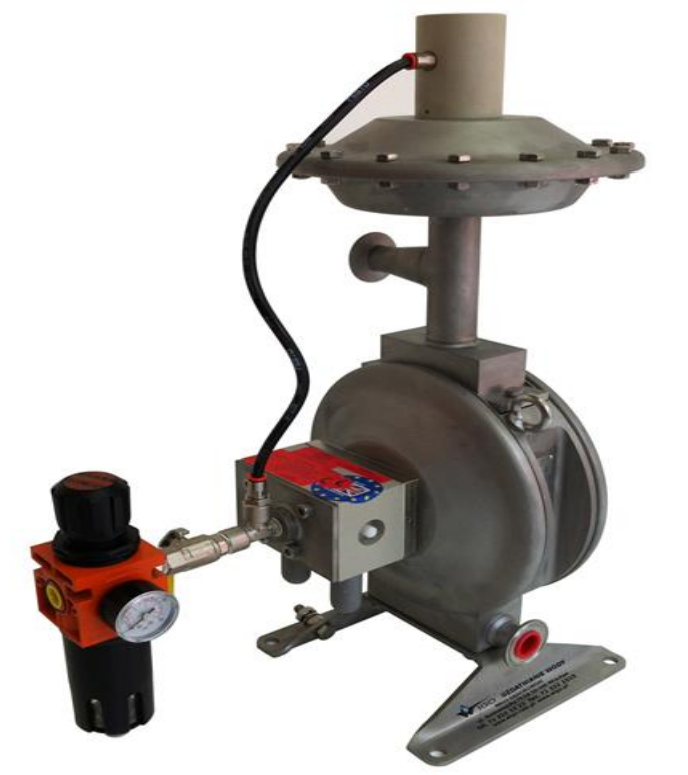

Aby możliwa była prawidłowa praca pompy membranowej przedstawionej na rysunku do zasilania, należy zastosować

A. zasilacz hydrauliczny.

B. sprężarkę ze zbiornikiem na sprężone powietrze.

C. zasilacz elektryczny napięcia stałego.

D. przemiennik częstotliwości.

Użycie przemiennika częstotliwości do zasilania pompy membranowej to niezła pomyłka, chyba nie do końca rozumiesz, o co w tym chodzi. Przemiennik częstotliwości służy przede wszystkim do regulacji prędkości silników elektrycznych, a w przypadku pomp elektrycznych to ma sens, ale nie przy pneumatycznych. Zasilacz elektryczny napięcia stałego? To też nie to, bo pompy membranowe potrzebują sprężonego powietrza, a nie energii elektrycznej. To prowadzi do nieefektywności i problemów z działaniem. A zasilacz hydrauliczny? Totalnie błędny wybór, bo to dotyczy systemów hydraulicznych, a pompy pneumatyczne działają zupełnie inaczej. Tak naprawdę, nie możesz zasilać pompy membranowej z układów hydraulicznych, bo one pracują na sprężonym powietrzu, a nie na cieczy hydraulicznej. Jak wybierzesz złe źródło zasilania, to może to prowadzić do uszkodzeń czy zwiększenia kosztów działania. Dlatego warto zrozumieć, jak to wszystko działa i dostosować systemy do ich wymagań.

Pytanie 10

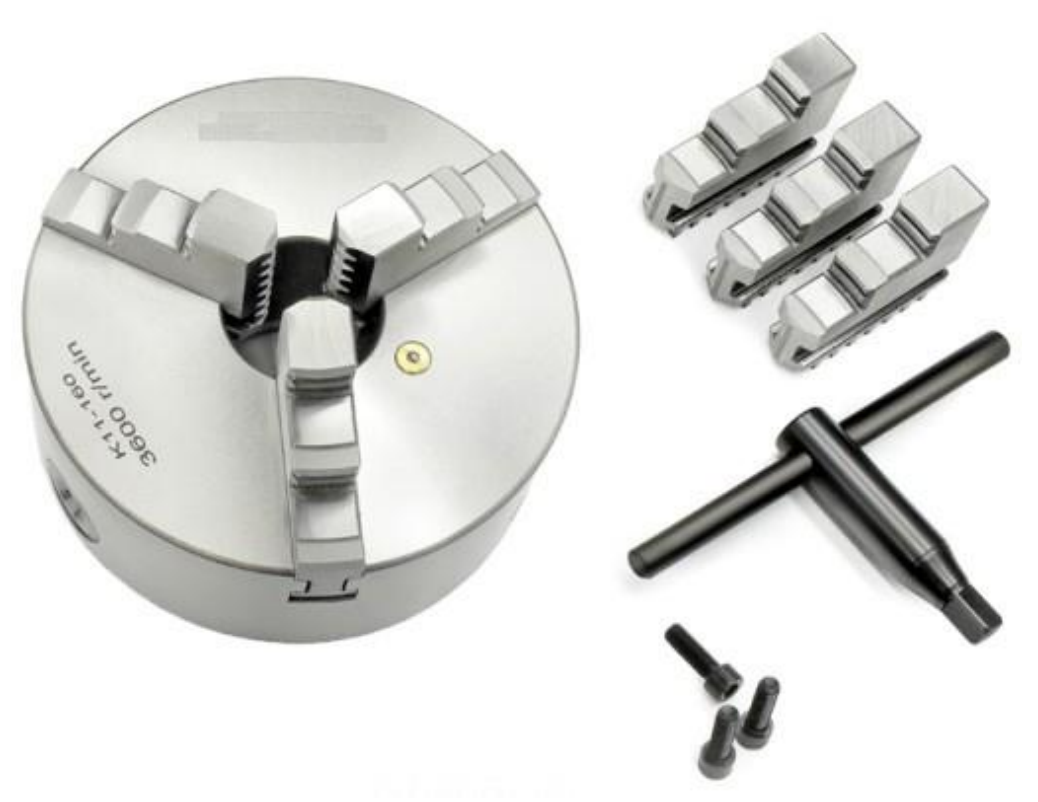

Na rysunku przedstawiono m.in.

A. uchwyt tokarski.

B. suport poprzeczny.

C. imadło.

D. wałek pociągowy.

Uchwyt tokarski jest kluczowym elementem wyposażenia tokarni, który umożliwia precyzyjne mocowanie obrabianych przedmiotów. Jego konstrukcja składa się z dwóch lub więcej szczęk, które mogą być regulowane za pomocą kluczy. Dzięki temu uchwyt jest w stanie zacisnąć różne średnice elementów, co czyni go niezwykle wszechstronnym i niezbędnym w procesach obróbczych. W praktyce, uchwyty tokarskie występują w różnych rozmiarach i kształtach, co pozwala na ich zastosowanie w zależności od typu obrabianego materiału oraz specyfiki pracy na tokarce. Użycie uchwytu tokarskiego zgodnie z dobrą praktyką obróbcza nie tylko zwiększa efektywność pracy, ale również zapewnia bezpieczeństwo operatora, ponieważ odpowiednie mocowanie elementu minimalizuje ryzyko jego usunięcia lub uszkodzenia podczas obróbki. Warto pamiętać, że uchwyty tokarskie są projektowane zgodnie z normami, takimi jak ISO 9001, co gwarantuje ich wysoką jakość i niezawodność w zastosowaniach przemysłowych.

Pytanie 11

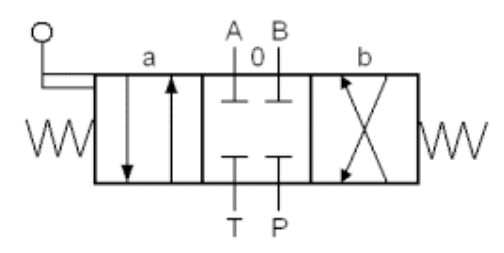

Przyłącze "T" zaworu hydraulicznego przedstawionego na rysunku należy podłączyć do

A. siłownika dwustronnego działania.

B. pompy.

C. zbiornika oleju.

D. siłownika jednostronnego działania.

Odpowiedź 'zbiornik oleju' jest prawidłowa, ponieważ przyłącze 'T' w zaworach hydraulicznych pełni rolę przyłącza zwrotnego, które odprowadza olej z powrotem do zbiornika w sytuacjach, gdy układ nie wymaga jego dalszego ciśnienia. W standardowych układach hydraulicznych, gdy zawór znajduje się w pozycji neutralnej, olej, który nie jest używany do napędu siłowników, musi być odprowadzany, aby uniknąć nadmiernego ciśnienia w systemie. Dobrą praktyką inżynieryjną jest odpowiednie podłączenie tego przyłącza, aby zapewnić prawidłowy obieg oleju i bezpieczeństwo układu. Na przykład, w układach z siłownikami hydraulicznymi, które często przechodzą w stan neutralny, olej powinien być odprowadzany do zbiornika, aby zminimalizować ryzyko uszkodzenia komponentów hydraulicznych poprzez nadmierne ciśnienie. Przykładowo, w maszynach budowlanych, takich jak koparki czy podnośniki, odpowiednie podłączenie przyłącza T do zbiornika oleju jest kluczowe dla efektywnej pracy i bezpieczeństwa operacji.

Pytanie 12

Z wykorzystaniem równania F_u = η ∙ S ∙ p oblicz powierzchnię S tłoka siłownika, w przypadku gdy siłownik generuje siłę czynną F_u = 1,6 kN przy ciśnieniu p = 1 MPa oraz współczynniku sprawności η = 0,8.

A. 1000 mm2

B. 3000 mm2

C. 2000 mm2

D. 1500 mm2

Aby obliczyć powierzchnię S tłoka siłownika, możemy skorzystać z podanej zależności Fu = η ∙ S ∙ p. Wstawiając znane wartości: Fu = 1,6 kN (co odpowiada 1600 N), p = 1 MPa (co odpowiada 1 000 000 Pa) oraz η = 0,8, możemy przekształcić równanie, aby znaleźć S. Wyrażenie przyjmuje postać S = Fu / (η ∙ p). Podstawiając wartości, otrzymujemy S = 1600 N / (0,8 ∙ 1 000 000 Pa) = 0,002 m2, co odpowiada 2000 mm2. Tak obliczona powierzchnia tłoka jest zgodna z praktykami inżynieryjnymi i standardami branżowymi, które podkreślają znaczenie precyzyjnych obliczeń w projektowaniu siłowników hydraulicznych. W praktyce, takie obliczenia są kluczowe dla zapewnienia efektywności i bezpieczeństwa działania maszyn, w których używane są siłowniki. Przykładem zastosowania może być projektowanie systemów hydraulicznych w maszynach budowlanych, gdzie odpowiednia powierzchnia tłoka bezpośrednio wpływa na osiąganą siłę i efektywność działania siłownika.

Pytanie 13

Na rysunku przedstawiono schemat

A. wyspy zaworowej.

B. reduktora z manometrem.

C. pneumatycznego przekaźnika czasowego z opóźnionym włączeniem.

D. pneumatycznego przekaźnika czasowego z opóźnionym wyłączeniem.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybrana odpowiedź, czyli pneumatyczny przekaźnik czasowy z opóźnionym wyłączeniem, jest poprawna, ponieważ rysunek ilustruje charakterystyczne elementy tego urządzenia. Przekaźniki czasowe zastosowane w automatyce pneumatycznej są kluczowe w procesach, gdzie precyzyjne zarządzanie czasem jest niezbędne. Na rysunku widoczny jest zbiornik powietrza, który gromadzi medium robocze, oraz zawór sterujący, który reguluje przepływ powietrza do elementów wykonawczych. Zastosowanie przekaźnika czasowego pozwala na opóźnienie działania (wyłączenie) systemu, co jest niezwykle ważne w sytuacjach, gdy należy zapewnić bezpieczeństwo lub zminimalizować ryzyko uszkodzenia urządzeń. Przykładem zastosowania takiego przekaźnika może być automatyzacja linii produkcyjnych, gdzie precyzyjne harmonogramy operacyjne są kluczowe dla utrzymania efektywności. Zgodnie z dobrymi praktykami inżynieryjnymi, wybór odpowiednich komponentów oraz ich odpowiednie skonfigurowanie są niezwykle istotne dla zapewnienia niezawodności i efektywności systemów pneumatycznych.

Pytanie 14

Do połączeń, które można rozłączyć, zalicza się połączenia

A. nitowe

B. spawane

C. zgrzewane

D. śrubowe

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Połączenia śrubowe zaliczają się do połączeń rozłącznych, ponieważ ich demontaż i montaż jest stosunkowo prosty i nie wymaga uszkodzenia ani jednego z elementów. W połączeniach śrubowych elementy są ze sobą połączone za pomocą śrub, nakrętek i podkładek, co umożliwia ich łatwe odłączenie i ponowne połączenie. Przykłady zastosowania połączeń śrubowych obejmują konstrukcje budowlane, maszynerie przemysłowe oraz meblarstwo, gdzie konieczność serwisowania i wymiany komponentów jest istotna. Zgodnie z normami ISO i PN, połączenia te powinny być projektowane z uwzględnieniem odpowiednich tolerancji oraz sił działających na połączenie, co zapewnia ich trwałość i stabilność. Warto również zauważyć, że połączenia śrubowe mogą być używane w połączeniu z innymi metodami montażu, co zwiększa ich funkcjonalność i wszechstronność, a także umożliwia dostosowanie do różnych warunków pracy.

Pytanie 15

Czujnik Pt 100 pokazany na ilustracji służy do pomiaru

A. temperatury powietrza

B. napięcia elektrycznego

C. objętości cieczy

D. ciśnienia cieczy

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Czujnik Pt 100, znany jako czujnik rezystancyjny, jest powszechnie stosowany do pomiaru temperatury. Jego działanie opiera się na zasadzie, że oporność platyny zmienia się wraz z temperaturą. W przypadku Pt 100, oporność wynosi 100 Ω w temperaturze 0°C, a zmiana ta jest liniowa w szerokim zakresie temperatur. Czujniki te są wykorzystywane w różnych zastosowaniach przemysłowych, takich jak systemy HVAC, procesy chemiczne, a także w urządzeniach medycznych, gdzie dokładny pomiar temperatury jest kluczowy. Standardy takie jak IEC 60751 definiują charakterystyki czujników Pt 100, co zapewnia ich wymienność i precyzję. Dzięki swojej stabilności i odporności na korozję, czujniki te są preferowanym wyborem w wielu aplikacjach, gdzie wymagana jest wysoka dokładność i niezawodność pomiaru temperatury. Przykładem zastosowania Pt 100 może być monitorowanie temperatury w piecach przemysłowych, gdzie ekstremalne warunki pracy wymagają niezawodnych rozwiązań pomiarowych.

Pytanie 16

Którą metodą jest mierzona prędkość obrotowa przy pomocy przedstawionego na rysunku miernika?

A. Optyczną.

B. Dotykową.

C. Stroboskopową.

D. Zbliżeniową.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź dotykowa jest prawidłowa, ponieważ tachometr dotykowy działa na zasadzie bezpośredniego kontaktu z obracającym się elementem, co pozwala na precyzyjne pomiary prędkości obrotowej. W przeciwieństwie do metod optycznych i zbliżeniowych, które opierają się na detekcji ruchu przez czujniki, tachometr dotykowy wymaga fizycznego połączenia z obiektem. Dzięki temu możliwe jest uzyskanie dokładnych i szybkich pomiarów, co jest kluczowe w wielu zastosowaniach przemysłowych, takich jak kontrola jakości produkcji, diagnostyka maszyn czy monitorowanie pracy silników. Ponadto, pomiar dotykowy jest szczególnie przydatny w sytuacjach, gdy elementy są zbyt małe lub zbyt szybkie do uchwycenia przez inne metody. W praktyce, tachometry dotykowe są powszechnie stosowane w warsztatach, laboratoriach oraz przy inspekcjach technicznych, co czyni je niezbędnym narzędziem w profesjonalnym inżynierii i konserwacji.

Pytanie 17

Jaką wartość rezystancji powinien mieć rezystor Rl ograniczający prąd diody w obwodzie, którego schemat przedstawiono na rysunku?

A. 12,0 kΩ

B. 120,0 kΩ

C. 1 200,0 kΩ

D. 1,2 kΩ

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 1,2 kΩ jest prawidłowa, ponieważ rezystor Rl jest odpowiedzialny za ograniczenie prądu do wartości 0,01 A, co jest kluczowe dla prawidłowego działania diody. Przykładowo, w przypadku diod LED, ich maksymalne natężenie prądu powinno być ściśle kontrolowane, aby uniknąć ich uszkodzenia. W obwodach elektronicznych stosujemy prawo Ohma, które definiuje związek między napięciem (V), natężeniem prądu (I) i rezystancją (R). Wzór V = I * R pozwala obliczyć, że przy napięciu zasilania wynoszącym 12 V, odpowiedni rezystor Rl o wartości 1,2 kΩ jest w stanie ograniczyć prąd do żądanej wartości. Zastosowanie odpowiedniego rezystora jest zgodne z najlepszymi praktykami w projektowaniu obwodów elektronicznych, gdzie precyzyjne ograniczenie prądu jest kluczowe dla niezawodności i trwałości komponentów. Dodatkowo, warto znać metody obliczania rezystancji w obwodach szeregowych i równoległych, co może być przydatne w bardziej złożonych projektach.

Pytanie 18

W celu oceny stanu technicznego przycisku S1 wykonano pomiary rezystancji, których wyniki przedstawiono w tabeli. Na ich podstawie można stwierdzić, że przycisk S1 posiada styk

Nazwa elementu	Pomiar rezystancji styków w Ω
Nazwa elementu	Przed przyciśnięciem	Po przyciśnięciu
Przycisk S1	0,22	∞

A. NC, który jest sprawny.

B. NO, który jest niesprawny.

C. NO, który jest sprawny.

D. NC, który jest niesprawny.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź, że przycisk S1 posiada styk NC (Normally Closed) i jest sprawny, jest prawidłowa z kilku ważnych powodów. Zmierzona rezystancja wynosząca 0,22 Ω przed przyciśnięciem wskazuje, że styk jest zamknięty, co oznacza, że prąd może swobodnie przepływać. Po naciśnięciu przycisku rezystancja wzrasta do wartości nieskończoności, co oznacza, że styk otwiera się i przestaje przewodzić prąd. Tego rodzaju działanie jest typowe dla styków NC, które w normalnym stanie są zamknięte, a ich funkcja polega na otwieraniu obwodu po aktywacji. Przykład zastosowania to systemy alarmowe, w których normalnie zamknięte styki są wykorzystywane do monitorowania otwarcia drzwi lub okien. W przypadku awarii, styk otwarty sygnalizuje alarm, co jest zgodne z najlepszymi praktykami w dziedzinie automatyki i zabezpieczeń. Dobrze skonstruowane obwody powinny być projektowane w taki sposób, aby minimalizować ryzyko fałszywych alarmów, co czyni przyciski NC idealnym rozwiązaniem dla wielu zastosowań.

Pytanie 19

Jakie parametry mierzy prądnica tachometryczna?

A. prędkość liniową

B. prędkość obrotową

C. napięcie elektryczne

D. naprężenia mechaniczne

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prądnica tachometryczna jest urządzeniem służącym do pomiaru prędkości obrotowej. Działa na zasadzie generowania napięcia elektrycznego proporcjonalnego do prędkości obrotowej wału lub innego elementu mechanicznego. W praktyce, prądnicę tachometryczną wykorzystuje się w wielu zastosowaniach, takich jak systemy sterowania silnikami, automatyka przemysłowa czy w urządzeniach pomiarowych. Dzięki swojej precyzji, prądnice tachometryczne są standardem w pomiarach prędkości obrotowej, a ich stosowanie jest zgodne z najlepszymi praktykami inżynieryjnymi. W kontekście automatyzacji, umożliwiają one monitorowanie i regulację procesów, co przekłada się na zwiększenie efektywności i bezpieczeństwa pracy maszyn. Przykładem mogą być systemy, w których prędkość obrotowa silnika musi być precyzyjnie kontrolowana, aby zapewnić optymalne warunki pracy.

Pytanie 20

Jaką wartość można zarejestrować korzystając z enkodera absolutnego jednoobrotowego?

A. Przyspieszenie

B. Ciśnienie

C. Moment obrotowy

D. Przesunięcie kątowe

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Enkoder absolutny jednoobrotowy służy do pomiaru przesunięcia kątowego, co oznacza, że pozwala na określenie dokładnej pozycji obiektu w zakresie jednego obrotu. Działa na zasadzie rejestrowania unikalnej wartości kodu dla każdej pozycji kątowej, co sprawia, że jest niezwykle precyzyjny. Zastosowanie tego typu enkodera w aplikacjach takich jak robotyka, automatyka przemysłowa czy mechatronika jest powszechne, gdyż pozwala na dokładne określenie położenia elementów ruchomych. Przykładem zastosowania może być kontrola położenia silnika krokowego, gdzie dokładne informacje o kącie obrotu są kluczowe dla precyzyjnego sterowania ruchem. Enkodery absolutne jednoobrotowe są również zgodne z normami branżowymi, takimi jak IEC 61131, co zapewnia ich wysoką jakość i niezawodność. Dzięki swojej konstrukcji, eliminują problem utraty pozycji po wyłączeniu zasilania, co jest istotne w wielu aplikacjach przemysłowych.

Pytanie 21

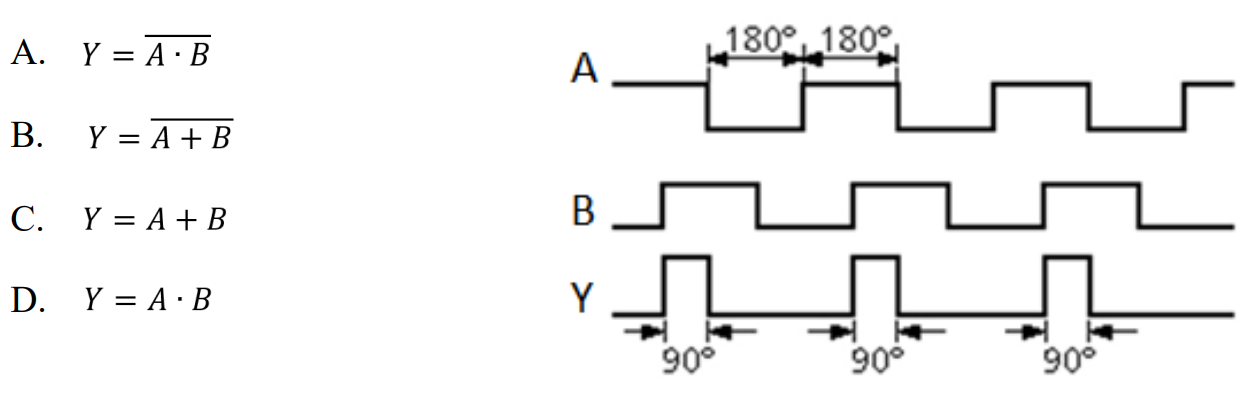

Na przedstawionym diagramie sygnał Y odpowiada funkcji logicznej

A. A.

B. C.

C. B.

D. D.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to D, ponieważ diagram sygnałów jednoznacznie wskazuje, że sygnał Y osiąga stan wysoki wyłącznie wtedy, gdy zarówno sygnał A, jak i sygnał B są w stanie wysokim. Oznacza to, że sygnał Y działa zgodnie z funkcją logiczną AND. Funkcja ta jest podstawowym elementem w inżynierii cyfrowej oraz systemach logiki, ponieważ jest niezwykle istotna w projektowaniu układów cyfrowych, takich jak bramki logiczne. W praktyce, logika AND jest używana w różnych zastosowaniach, od prostych układów elektronicznych po zaawansowane systemy komputerowe. Przy projektowaniu układów używa się standardów takich jak IEEE 91 i IEEE 1164, które definiują sposoby implementacji i sprawdzania poprawności funkcji logicznych. Zrozumienie funkcji AND jest kluczowe dla każdego inżyniera zajmującego się projektowaniem oraz analizą układów logicznych, a także dla programistów, którzy używają tej logiki w programowaniu warunkowym.

Pytanie 22

Jaki środek smarny powinien być regularnie uzupełniany w smarownicy sprężonego powietrza?

A. Pastę

B. Silikon

C. Towot

D. Olej

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "Olej" jest jak najbardziej w porządku, bo smarownice sprężonego powietrza właśnie do olejów są stworzone. Używa się ich, żeby dobrze smarować i chronić różne części układów pneumatycznych. Dzięki olejowi, ruchome elementy współpracują lepiej, a ich żywotność jest dłuższa. Na przykład oleje mineralne i syntetyczne to popularne wybory w urządzeniach pneumatycznych, bo poprawiają działanie narzędzi, takich jak młoty udarowe czy wkrętarki. Zgodnie ze standardem ISO 8573, odpowiednie smarowanie jest kluczowe, żeby sprzęt działał długo i nie generował wysokich kosztów utrzymania. Ważne, żeby regularnie uzupełniać olej w smarownicy, bo jego brak może prowadzić do większego zużycia części i awarii. Dobrze jest sprawdzać poziom oleju i dbać o smarownicę według wskazówek producenta.

Pytanie 23

Który z programów przekształca kod napisany w danym języku programowania na kod maszynowy stosowany przez mikrokontroler?

A. Emulator

B. Deasembler

C. Debugger

D. Kompilator

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Kompilator jest narzędziem, które tłumaczy kod źródłowy napisany w określonym języku programowania na kod maszynowy, który jest zrozumiały dla mikrokontrolera. Proces ten obejmuje kilka kroków, w tym analizę składniową, analizę semantyczną oraz generację kodu. Kompilatory są kluczowe w programowaniu systemów embedded, gdzie efektywność i optymalizacja kodu są niezwykle istotne. Przykładem popularnego kompilatora dla języka C jest GCC (GNU Compiler Collection), który jest szeroko stosowany w projektach związanych z mikrokontrolerami, takimi jak platforma Arduino. Kompilacja pozwala także na wykorzystanie różnych poziomów optymalizacji, co sprawia, że końcowy kod maszynowy działa szybciej i zużywa mniej zasobów. W dobrze zaprojektowanym procesie kompilacji, programiści mogą również zastosować dyrektywy preprocesora, co umożliwia dostosowanie kodu do różnych platform sprzętowych. Z tego powodu, znajomość działania kompilatorów jest niezbędna dla każdego, kto pragnie efektywnie programować mikrokontrolery.

Pytanie 24

Jakim skrótem literowym określa się język drabinkowy?

A. IL

B. STL

C. LD

D. FBD

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Język drabinkowy, znany jako LD, to jeden z najpopularniejszych języków w automatyce przemysłowej. Używa się go często do programowania sterowników PLC. Struktura tego języka wygląda jak drabinka, gdzie po bokach są zasilania, a w środku masz linie, które pokazują logikę działania. To strasznie ułatwia wszystko, bo dzięki temu operatorzy mogą szybko zrozumieć, co się dzieje w systemie. Przykładowo, jeśli chcemy, żeby silnik ruszał w zależności od czujnika, to właśnie w diagramie drabinkowym można to zobaczyć i łatwo poprawić, gdy coś nie działa. W praktyce LD jest zgodny z normą IEC 61131-3, która ustala zasady dla różnych języków programowania w automatyce, dlatego jest w zasadzie standardem w tej branży. W moim zdaniu to naprawdę dobry wybór do prostszych układów.

Pytanie 25

Aby maksymalnie zwiększyć zasięg przesyłania danych oraz ograniczyć wpływ zakłóceń elektromagnetycznych na transmisję w systemie mechatronicznym przy realizacji sterowania sieciowego, jaki kabel należy wykorzystać?

A. symetryczny nieekranowany (tzw. skrętka nieekranowana)

B. światłowodowy

C. symetryczny ekranowany (tzw. skrętka ekranowana)

D. koncentryczny

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Kabel światłowodowy to naprawdę świetny wybór do sterowania sieciowego w systemach mechatronicznych. Szczególnie jeśli chodzi o przesył danych na długie odległości i zmniejszenie wpływu zakłóceń elektromagnetycznych. Wiesz, światłowody przesyłają sygnały jako impulsy świetlne, co sprawia, że są mniej podatne na zakłócenia niż tradycyjne kable miedziane. W automatyce przemysłowej, gdzie odległości między sprzętem mogą być naprawdę duże, to się przydaje. Kable te są odporne na zakłócenia elektryczne, więc idealnie nadają się do miejsc, gdzie są mocne pola elektromagnetyczne, jak w pobliżu maszyn elektrycznych. W dodatku mamy standardy komunikacyjne, takie jak 10GBASE-SR, które pokazują, że światłowody są super efektywne i wydajne, zwłaszcza na większych dystansach. Choć koszt zakupu jest wyższy na początku, długofalowo to się opłaca, bo są bardziej niezawodne i tańsze w eksploatacji.

Pytanie 26

Enkoder to urządzenie przetwarzające

A. prędkość obrotową na regulowane napięcie stałe

B. prędkość obrotową na impulsy elektryczne

C. kąt obrotu na impulsy elektryczne

D. kąt obrotu na regulowane napięcie stałe

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Enkoder to urządzenie, które przekształca kąt obrotu w impulsy elektryczne, co jest kluczowe w wielu aplikacjach automatyki i robotyki. Przykładami zastosowania enkoderów są systemy napędu w robotach, które muszą precyzyjnie określić położenie swoich kończyn. Działanie enkodera opiera się na zasadzie pomiaru kąta obrotu wału, co pozwala na dokładne śledzenie ruchu. W praktyce, impulsy elektryczne generowane przez enkoder są wykorzystywane przez kontrolery do regulacji prędkości i pozycji napędu. Standardowe normy, takie jak IEC 61131, definiują klasyfikację i wymagania dla urządzeń pomiarowych, w tym enkoderów, co zapewnia ich niezawodność i interoperacyjność w różnych systemach. Warto również zauważyć, że istnieją różne typy enkoderów, jak inkrementalne i absolutne, które różnią się zasadą działania, ale oba przekształcają kąt obrotu na impulsy elektryczne, co czyni je niezbędnymi w nowoczesnych systemach automatyzacji.

Pytanie 27

Wskaż tabliczkę znamionową urządzenia napędowego przeznaczonego do pracy przy stałym momencie obciążającym w nieograniczonym czasie.

A. D.

B. C.

C. B.

D. A.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Tabliczka znamionowa B jest prawidłową odpowiedzią, ponieważ przedstawia silnik elektryczny, który jest przystosowany do pracy w warunkach stałego momentu obciążającego. Silniki tego typu zazwyczaj charakteryzują się zdolnością do pracy przy różnych napięciach oraz prądach, co jest kluczowe w aplikacjach przemysłowych wymagających stabilności i ciągłości działania. Zawiera ona również dane dotyczące prędkości obrotowej oraz momentu obrotowego, które są niezbędne do oceny wydajności silnika w określonych warunkach roboczych. Zastosowanie takiego silnika ma miejsce w wielu branżach, od automatyki po maszyny produkcyjne, gdzie stały moment obciążenia jest istotny dla zachowania integralności procesów. Zgodnie z normami IEC 60034, silniki muszą być projektowane z myślą o specyficznych warunkach pracy, aby zapewnić ich niezawodność i efektywność w długoterminowym użytkowaniu, co czyni wybór tabliczki B odpowiednim dla omawianego zastosowania.

Pytanie 28

Zamieniając stycznikowy system sterowania silnikiem elektrycznym na system oparty na sterowniku PLC, należy

A. rozłączyć główny obwód i obwód sterujący silnikiem, a następnie podłączyć wszystkie elementy do sterownika

B. usunąć przyciski sterujące i zastąpić je sterownikiem

C. odłączyć stycznik z układu i w jego miejsce wstawić sterownik

D. rozłączyć jedynie obwód sterujący silnikiem i podłączyć jego elementy do sterownika PLC

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rozłączenie wyłącznie obwodu sterowania silnika i podłączenie jego elementów do sterownika PLC jest prawidłowym podejściem, ponieważ zapewnia pełną funkcjonalność układu, jednocześnie umożliwiając integrację z nowoczesnymi systemami automatyki. W praktyce oznacza to, że istniejący obwód sterowania, który może składać się z przycisków, przekaźników i innych komponentów, zostanie podłączony do PLC, co umożliwi programowanie i zdalne sterowanie. Zastosowanie PLC w miejsce tradycyjnego stycznika zwiększa elastyczność i możliwości modyfikacji układu, co jest zgodne z aktualnymi trendami w automatyce przemysłowej. Ponadto, standardy takie jak IEC 61131-3 definiują zasady programowania dla urządzeń PLC i zapewniają, że systemy te są kompatybilne z różnorodnymi komponentami automatyki. Wymiana i modernizacja obwodów sterowania za pomocą PLC to praktyka, która pozwala na bardziej zaawansowane funkcje, takie jak monitorowanie stanu maszyny czy zdalne zarządzanie, co jest kluczowe w dzisiejszym przemyśle.

Pytanie 29

Aby zweryfikować ciągłość układów elektrycznych, wykorzystuje się

A. watomierz

B. amperomierz

C. woltomierz

D. omomierz

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Omomierz jest urządzeniem pomiarowym, które służy do pomiaru rezystancji elektrycznej, a jego zastosowanie w zakresie sprawdzania ciągłości połączeń elektrycznych jest kluczowe. W praktyce, omomierz jest wykorzystywany do wykrywania ewentualnych przerw w obwodach oraz oceny jakości połączeń. Na przykład, w instalacjach elektrycznych, przed oddaniem do użytkowania, ważne jest, aby sprawdzić, czy wszystkie połączenia są prawidłowo wykonane i czy nie występują utraty kontaktu. Normy takie jak PN-IEC 60364-6 podkreślają znaczenie przeprowadzania pomiarów ciągłości przewodów ochronnych, co można zrealizować właśnie przy pomocy omomierza. Warto również zauważyć, że pomiar ciągłości powinien być wykonywany w stanie nieenergetycznym instalacji, co zapewnia bezpieczeństwo oraz dokładność pomiarów. Umiejętność posługiwania się omomierzem w kontekście sprawdzania połączeń elektrycznych jest istotna dla każdego elektryka, a także dla osób zajmujących się konserwacją i przeglądami instalacji elektrycznych.

Pytanie 30

Na płytce drukowanej w miejscach oznaczonych cyframi 1, 2, 3 należy zamontować

A. 1 - kondensator elektrolityczny, 2 - diodę prostowniczą, 3 - rezystor.

B. 1 - diodę prostowniczą, 2 - kondensator elektrolityczny, 3 - rezystor.

C. 1 - kondensator elektrolityczny, 2 - rezystor, 3 - diodę prostowniczą.

D. 1 - diodę prostowniczą, 2 - rezystor, 3 - kondensator elektrolityczny.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Twoja odpowiedź jest prawidłowa. Miejsce oznaczone cyfrą 1 jest przeznaczone na diodę prostowniczą, co można zidentyfikować po charakterystycznym symbolu diody, który często przedstawia trójkąt i linię. Dioda prostownicza jest kluczowym elementem w obwodach elektronicznych, gdzie pełni funkcję prostowania prądu, co jest istotne w zasilaczach i układach rectifier. Miejsce oznaczone cyfrą 2 jest przeznaczone na kondensator elektrolityczny. Kondensatory te są używane głównie do filtracji w zasilaczach oraz do stabilizacji napięcia, co jest niezbędne dla prawidłowego działania układów elektronicznych. Ostatnie miejsce, oznaczone cyfrą 3, jest przeznaczone na rezystor. Rezystory są powszechnie stosowane do ograniczenia przepływu prądu w obwodach oraz do regulacji napięcia. Zrozumienie funkcji tych komponentów jest kluczowe w projektowaniu i analizie obwodów elektronicznych, a ich prawidłowy montaż na płytce drukowanej zgodnie z oznaczeniami jest niezbędny dla stabilności i bezpieczeństwa całego układu.

Pytanie 31

Podaj właściwą sekwencję montażu składników w układzie przygotowania sprężonego powietrza, zaczynając od strony złożonego systemu pneumatycznego.

A. Manometr, reduktor, smarownica, filtr powietrza

B. Smarownica, manometr, reduktor, filtr powietrza

C. Filtr powietrza, manometr, reduktor, smarownica

D. Reduktor, manometr, filtr powietrza, smarownica

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź, która wskazuje na kolejność smarownica, manometr, reduktor, filtr powietrza, jest poprawna, ponieważ odzwierciedla właściwą konfigurację montażu elementów w układzie przygotowania sprężonego powietrza. Smarownica jest pierwszym elementem, który powinien być zainstalowany bezpośrednio po źródle sprężonego powietrza. Jej zadaniem jest dostarczanie odpowiedniej ilości oleju do narzędzi i urządzeń pneumatycznych, co znacząco wpływa na ich żywotność i efektywność pracy. Następnie manometr, który monitoruje ciśnienie w układzie, powinien być zamontowany, aby umożliwić użytkownikowi bieżącą kontrolę ciśnienia roboczego. Reduktor, który reguluje ciśnienie, powinien być umieszczony w dalszej kolejności, co pozwala na dostosowanie ciśnienia do wymagań urządzeń zasilanych sprężonym powietrzem. Na końcu, filtr powietrza powinien oczyszczać powietrze przed jego dostarczeniem do urządzeń, co jest kluczowe dla zapewnienia ich prawidłowego funkcjonowania. Taka kolejność montażu jest zgodna z najlepszymi praktykami w dziedzinie pneumatyki, co gwarantuje niezawodność oraz efektywność całego układu.

Pytanie 32

Elementy, które umożliwiają przepływ medium wyłącznie w jednym kierunku, to zawory

A. rozdzielające

B. dławiące

C. zwrotne

D. regulacyjne

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zawory zwrotne, znane również jako zawory jednostronne, pełnią kluczową rolę w systemach hydraulicznych i pneumatycznych, zapewniając przepływ czynnika roboczego tylko w jednym kierunku. Ich podstawowym zadaniem jest zapobieganie cofaniu się cieczy lub gazu, co może prowadzić do poważnych uszkodzeń urządzeń oraz obiegów. W praktyce, zawory zwrotne są często stosowane w instalacjach wodociągowych, systemach odwadniających, a także w układach pneumatycznych, gdzie ich skuteczność jest niezbędna dla prawidłowego funkcjonowania całego systemu. Standardy branżowe, takie jak ISO 9001, podkreślają znaczenie stosowania odpowiednich komponentów, w tym zaworów zwrotnych, aby zapewnić niezawodność i bezpieczeństwo działania instalacji. Warto również zaznaczyć, że w przypadku ich zastosowania w budownictwie, zawory zwrotne chronią przed powstawaniem podciśnienia, co może prowadzić do niepożądanych skutków, takich jak uszkodzenia instalacji lub zmniejszenie efektywności energetycznej urządzeń. Z tego względu, znajomość i umiejętność doboru zaworów zwrotnych w odpowiednich aplikacjach jest niezwykle istotna dla inżynierów i techników.

Pytanie 33

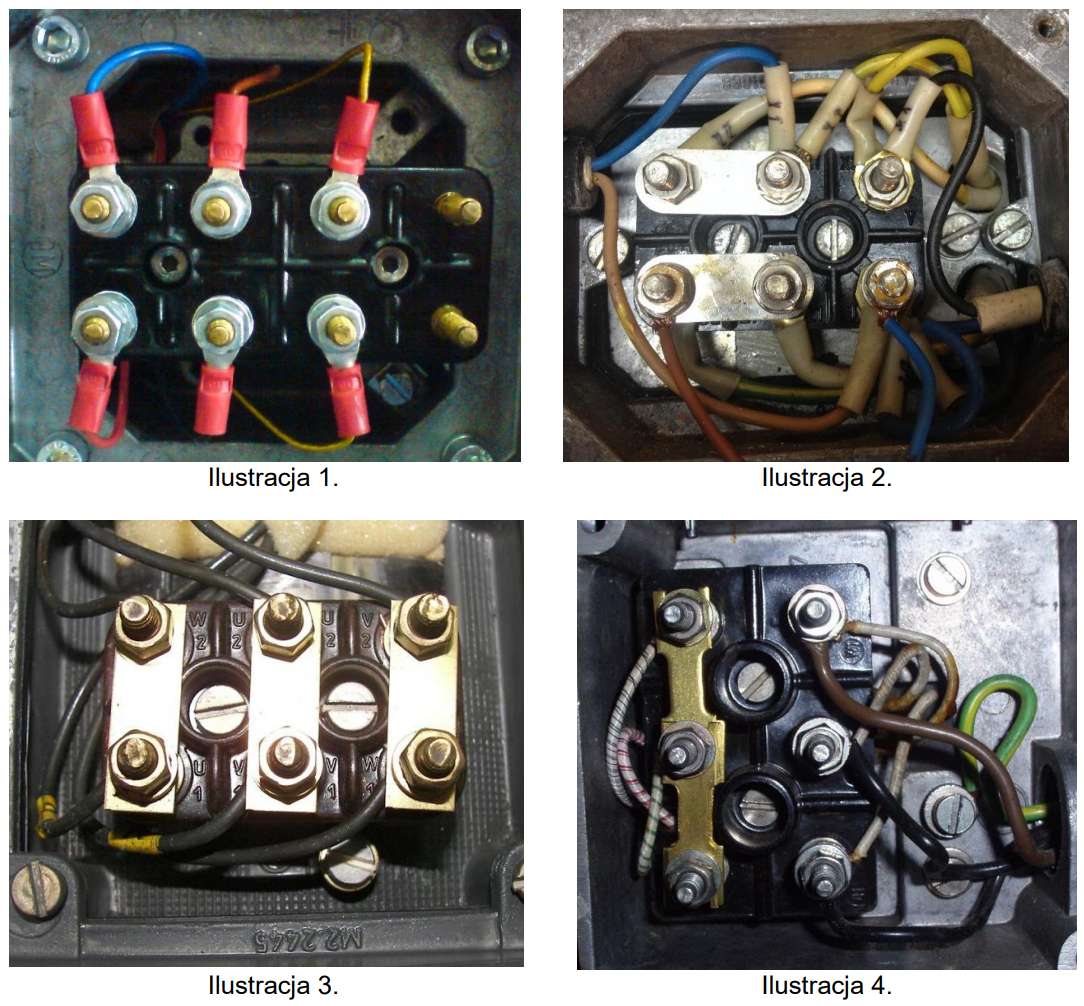

Która ilustracja przedstawia tabliczkę zaciskową silnika z poprawnie połączonymi uzwojeniami w układzie gwiazdy?

A. Ilustracja 4.

B. Ilustracja 2.

C. Ilustracja 1.

D. Ilustracja 3.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Ilustracja 4 jest poprawną odpowiedzią, ponieważ dokładnie ilustruje tabliczkę zaciskową silnika z uzwojeniami połączonymi w układzie gwiazdy. W takim połączeniu wszystkie trzy uzwojenia są podłączone w jednym punkcie, co jest kluczowym elementem tego typu konfiguracji. W praktyce, układ gwiazdy jest szeroko stosowany w silnikach asynchronicznych, które są powszechnie używane w różnych zastosowaniach przemysłowych i domowych. Poprawne połączenie uzwojeń w układzie gwiazdy pozwala na obniżenie napięcia zasilającego w każdej fazie, co z kolei zwiększa bezpieczeństwo i wydajność silnika. W kontekście standardów branżowych, należy zwrócić uwagę na normy IEC 60034, które regulują kwestie związane z silnikami elektrycznymi. Zrozumienie, jak prawidłowo wykonywać połączenia w układzie gwiazdy, jest kluczowe dla zapewnienia optymalnej pracy silnika oraz unikania uszkodzeń spowodowanych niewłaściwym podłączeniem. Z tego powodu, znajomość i umiejętność rozpoznawania poprawnych układów połączeń jest niezbędna w pracy z systemami elektrycznymi.

Pytanie 34

Analogowy czujnik ultradźwiękowy umożliwia bezdotykowy pomiar odległości przeszkody od samego czujnika. Zjawisko, które jest tu wykorzystywane, polega na tym, że fala o wysokiej częstotliwości, napotykając przeszkodę, ulega

A. wzmocnieniu

B. odbiciu

C. pochłonięciu

D. rozproszeniu

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Ultradźwiękowy czujnik analogowy działa na fajnej zasadzie odbicia fal dźwiękowych, które są praktycznie niesłyszalne dla nas, ale doskonale sprawdzają się w pomiarze odległości. Kiedy czujnik wysyła impuls ultradźwiękowy w stronę jakiejś przeszkody, to ta fala odbija się od niej i wraca. Mierzymy czas, jaki upływa od momentu wysłania sygnału do powrotu i na tej podstawie obliczamy, jak daleko jest ta przeszkoda. Tego typu czujniki wykorzystujemy w różnych dziedzinach, na przykład w robotyce, automatyce czy w systemach parkowania. Dobrym przykładem może być monitorowanie poziomu cieczy w zbiornikach – czujnik świetnie określa poziom wody, mierząc czas, który falę zajmuje na pokonanie drogi tam i z powrotem. W motoryzacji też są popularne, bo pomagają kierowcom parkować, informując ich o odległości do przeszkód. Ogólnie, użycie ultradźwiękowych czujników jest zgodne z normami jakości i bezpieczeństwa, jak na przykład ISO 9001, co gwarantuje, że są one naprawdę niezawodne.

Pytanie 35

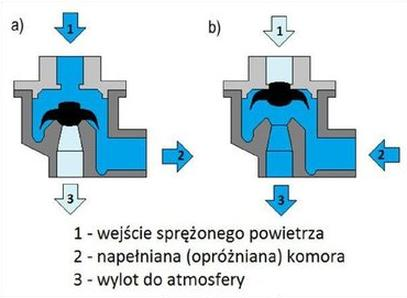

Na rysunku przedstawiono budowę oraz zasadę działania zaworu

A. dławiąco-zwrotnego.

B. podwójnego sygnału.

C. przełączającego obieg.

D. szybkiego spustu.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zawór szybkiego spustu to mega ważny element w systemach pneumatycznych. Jego głównym zadaniem jest szybkie i skuteczne odprowadzanie sprężonego powietrza. Na rysunku widzimy, że w pozycji a) zawór jest zamknięty i nie pozwala na przepływ powietrza, a w pozycji b) się otwiera, co pozwala na błyskawiczne uwolnienie ciśnienia. Takie zawory są super ważne, zwłaszcza w sytuacjach, gdzie trzeba działać szybko - na przykład w hamulcach samochodów czy w procesach produkcyjnych. Dzięki nim można efektywniej operować i zapewnić większe bezpieczeństwo, bo można w kontrolowany sposób spuszczać powietrze, co zmniejsza ryzyko uszkodzeń. Warto też pamiętać, że te zawory powinny spełniać różne normy branżowe, jak np. ISO 4414, które mówią o zasadach bezpieczeństwa i wydajności w systemach pneumatycznych.

Pytanie 36

Która z magistrali komunikacyjnych nie wymaga instalacji rezystorów terminacyjnych na końcach?

A. RS 485

B. SmartWire-DT

C. CAN

D. PROFINET

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
PROFINET to standard komunikacyjny oparty na Ethernet, który został zaprojektowany z myślą o automatyzacji przemysłowej. Jednym z kluczowych aspektów PROFINET jest to, że nie wymaga stosowania rezystorów terminujących na końcach łącza, co różni go od innych magistrali komunikacyjnych, takich jak RS 485 czy CAN, które zazwyczaj wymagają terminacji dla zapewnienia integralności sygnału. W przypadku PROFINET, sygnał jest przesyłany w formie pakietów danych, co sprawia, że terminacja nie jest konieczna. Dzięki temu, PROFINET oferuje większą elastyczność w projektowaniu sieci oraz upraszcza instalację, co jest szczególnie korzystne w rozbudowanych systemach automatyki, gdzie wiele urządzeń jest połączonych w sieć. Przykłady zastosowania PROFINET obejmują systemy sterowania procesami, robotykę oraz monitoring w czasie rzeczywistym w zakładach przemysłowych, gdzie wysoka prędkość transmisji i niskie opóźnienia są kluczowe dla efektywności działania. Standard ten jest zgodny z normą IEC 61158 i zyskuje coraz większe uznanie w branży dzięki możliwości integracji z istniejącymi infrastrukturami sieciowymi opartymi na Ethernet.

Pytanie 37

Który rodzaj sprężarki powietrza przedstawiono na rysunku?

A. Tłokową.

B. Membranową.

C. Spiralną.

D. Śrubową.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Sprężarka tłokowa, przedstawiona na rysunku, jest jednym z najpopularniejszych rodzajów sprężarek powietrza używanych w różnych branżach. Wykorzystuje ruch tłoków w cylindrach do sprężania powietrza, co pozwala na znaczne zwiększenie ciśnienia. Tego typu sprężarki są często stosowane w warsztatach, zakładach przemysłowych, a także w systemach klimatyzacyjnych i chłodniczych. Ich zaletą jest prostota konstrukcji oraz możliwość osiągania wysokich ciśnień. Sprężarki tłokowe są zgodne z wieloma międzynarodowymi standardami jakości, takimi jak ISO 9001, co potwierdza ich niezawodność i efektywność. Przykładem zastosowania sprężarek tłokowych są urządzenia pneumatyczne, narzędzia wiertnicze oraz systemy automatyzacji przemysłowej, gdzie wymagana jest stała i wydajna dostawa sprężonego powietrza. Warto zaznaczyć, że poprawne użytkowanie oraz konserwacja sprężarek tłokowych, zgodnie z zaleceniami producentów, mają kluczowe znaczenie dla ich długowieczności i efektywności operacyjnej.

Pytanie 38

Jaką kolejność należy zastosować przy montażu zespołu do przygotowania powietrza, zaczynając od sprężarki?

A. manometr, filtr powietrza, smarownica

B. filtr powietrza, zawór redukcyjny z manometrem, smarownica

C. smarownica, filtr powietrza, manometr

D. smarownica, filtr powietrza, zawór redukcyjny, manometr

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "filtr powietrza, zawór redukcyjny z manometrem, smarownica" jest prawidłowa, ponieważ kolejność montażu tych elementów ma kluczowe znaczenie dla sprawności i bezpieczeństwa całego systemu przygotowania powietrza. Filtr powietrza powinien być zainstalowany jako pierwszy, ponieważ jego główną rolą jest usunięcie zanieczyszczeń i wilgoci z powietrza, co zapobiega ich przedostawaniu się do kolejnych komponentów systemu. Zawór redukcyjny, wyposażony w manometr, reguluje ciśnienie powietrza, co jest niezbędne do zapewnienia optymalnych warunków pracy dla maszyn i urządzeń odbierających sprężone powietrze. Na końcu montujemy smarownicę, która smaruje ruchome elementy urządzeń zasilanych sprężonym powietrzem, a jej umiejscowienie za zaworem redukcyjnym zapewnia, że smar znajduje się pod odpowiednim ciśnieniem. Taka kolejność montażu jest zgodna z najlepszymi praktykami branżowymi, co pozwala na długotrwałe i niezawodne działanie całego układu.

Pytanie 39

Którymi cyframi oznaczono na rysunku siłownika pneumatycznego beztłoczkowego wózek oraz system amortyzacji?

A. wózek – 6, system amortyzacji – 7

B. wózek – 5, system amortyzacji – 11

C. wózek – 6, system amortyzacji – 11

D. wózek – 5, system amortyzacji – 7

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź wskazuje, że wózek siłownika pneumatycznego beztłoczkowego oznaczony jest cyfrą 6, a system amortyzacji cyfrą 11. Wózek jest kluczową częścią układu, gdyż to na nim montowane są elementy robocze. W praktyce, jego poprawne działanie zapewnia prawidłowe przenoszenie obciążeń i ruch. System amortyzacji z kolei, oznaczony cyfrą 11, odgrywa niezwykle ważną rolę w tłumieniu drgań oraz stabilizacji wózka podczas pracy, co jest istotne dla bezpieczeństwa oraz wydajności operacji. Standardy branżowe, takie jak ISO 6431 dotyczące cylindrów pneumatycznych, uwzględniają zasady dotyczące konstrukcji i działania siłowników, co potwierdza znaczenie tych komponentów. Właściwe zrozumienie ich działania jest fundamentalne dla projektowania i eksploatacji systemów automatyki oraz pneumatyki, co ma praktyczne zastosowanie w wielu branżach, od produkcji po systemy transportowe.

Pytanie 40

Na rysunku przedstawiono tabliczki znamionowej

A. silnika prądu stałego.

B. transformatora

C. silnik indukcyjnego.

D. autotransformatora.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź dotycząca silnika indukcyjnego jest poprawna, ponieważ tabliczka znamionowa zawiera istotne informacje techniczne typowe dla tego rodzaju silników. Silniki indukcyjne, znane również jako asynchroniczne, są powszechnie stosowane w przemyśle i automatyce ze względu na swoją niezawodność i prostotę konstrukcji. Parametry takie jak moc, prędkość obrotowa oraz napięcie zasilania są kluczowe dla ich działania. Dodatkowo, oznaczenie 'Typ SKg 100L-4B' sugeruje specyfikacje silnika, w tym rozmiar oraz liczbę biegunów, co bezpośrednio wpływa na jego charakterystyki operacyjne. W praktyce, silniki indukcyjne są najlepszym wyborem do zastosowań wymagających stałej prędkości obrotowej przy zmiennym obciążeniu, jak np. w pompach, wentylatorach czy przenośnikach taśmowych. Znajomość tych specyfikacji oraz ich poprawne interpretowanie jest kluczowe w procesie doboru silnika do konkretnej aplikacji przemysłowej.

Rozpocznij nowy egzamin

Powrót do strony głównej
