Pytanie 1

Gdy prace pomiarowe i kontrolne w instalacjach elektrycznych są wymagane do wykonania przez dwie osoby, to osoba przeprowadzająca pomiary powinna mieć odpowiednie kwalifikacje, a druga osoba wspierająca

A. nie musi mieć świadectwa kwalifikacji, jeśli przeszła odpowiednie szkolenie

B. nie jest zobowiązana do posiadania świadectwa kwalifikacji, jeśli ukończyła szkołę zawodową

C. powinna posiadać świadectwo kwalifikacyjne na stanowisku eksploatacji w zakresie pomiarów

D. musi dysponować świadectwem kwalifikacyjnym na stanowisku dozoru, lecz bez zakresu pomiarów

Odpowiedź jest prawidłowa, ponieważ obecne przepisy oraz normy branżowe, takie jak PN-EN 50110-1, wskazują, że dla niektórych prac pomiarowych obecność osoby wspomagającej jest niezbędna, jednak nie wymaga się od niej posiadania świadectwa kwalifikacji, o ile przeszła odpowiednie szkolenie. Taki model pracy ma na celu zwiększenie bezpieczeństwa oraz efektywności przeprowadzanych pomiarów. W praktyce oznacza to, że osoba wspierająca, mimo że nie jest w pełni wykwalifikowana, powinna dobrze rozumieć procedury bezpieczeństwa oraz potrafić reagować w sytuacjach awaryjnych. Przykładami mogą być prace polegające na pomiarach rezystancji uziemienia czy pomiarach napięcia. W takich przypadkach, osoba wspomagająca może zajmować się przygotowaniem sprzętu, monitorowaniem warunków pracy, a także wspieraniem głównego pomiarowca w zakresie organizacyjnym, co jest zgodne z zasadami efektywnej współpracy w zespole. Dzięki temu, można minimalizować ryzyko wystąpienia błędów pomiarowych oraz zwiększać bezpieczeństwo całego procesu.

Pytanie 2

Dla urządzenia zasilanego trójfazową instalacją elektryczną o napięciu nominalnym 400 V maksymalny pobór mocy wynosi 13 kW. Określ minimalną wartość prądu znamionowego zabezpieczenia przedlicznikowego, przyjmując rezystancyjny charakter odbiorników i pomijając problem selektywności zabezpieczeń?

A. 25 A

B. 16 A

C. 10 A

D. 20 A

Wybór niewłaściwej wartości prądu znamionowego zabezpieczenia przedlicznikowego może wynikać z błędnych założeń dotyczących obliczeń oraz zrozumienia charakterystyki instalacji trójfazowej. Przykładowo, wybór 25 A może wydawać się uzasadniony w kontekście zabezpieczenia przed przeciążeniem, jednak przekracza on obliczoną wartość prądu znamionowego, co może prowadzić do nieodpowiedniej ochrony. Przy wyborze zabezpieczeń istotne jest, aby były one dostosowane do rzeczywistych warunków pracy. Zbyt wysoka wartość prądu zabezpieczenia zwiększa ryzyko uszkodzenia odbiorników, ponieważ nie będą one odpowiednio chronione przed przeciążeniami, a ich praca może stać się niestabilna. Z kolei wybór 16 A oraz 10 A jest niebezpieczny, ponieważ nie zapewniają one wystarczającej mocy dla zasilania odbiorników o mocy 13 kW. Zabezpieczenia te mogą działać w trybie wyzwolenia zbyt często, co prowadzi do niepożądanych przerw w zasilaniu i mogą skutkować uszkodzeniami urządzeń. Przy doborze wartości prądu zabezpieczenia, warto również wziąć pod uwagę normy branżowe, takie jak PN-IEC 60364, które zalecają dobór zabezpieczeń z odpowiednim marginesem, aby zapewnić bezpieczeństwo i stabilność pracy instalacji. Dlatego kluczowe jest zrozumienie zasadności doboru odpowiednich zabezpieczeń i ich wpływu na pracę całej instalacji elektrycznej.

Pytanie 3

Który z poniższych kabli nadaje się do realizacji instalacji siłowej osadzonej w tynku w konfiguracji sieci TN-S?

A. YADY 3x4 mm2

B. YDYżo 5x2,5 mm2

C. YSLY 3x2,5 mm2

D. YStY 5xl mm2

Odpowiedź YDYżo 5x2,5 mm2 jest poprawna, ponieważ przewód ten spełnia wymagania dotyczące instalacji siłowych w układzie sieciowym TN-S, który jest jednym z systemów zasilania o uziemieniu neutralnym. Przewody YDYżo charakteryzują się dobrą odpornością na działanie wysokich temperatur oraz chemikaliów, co czyni je odpowiednimi do użytku w tynku. W przypadku instalacji siłowych, przewody te muszą być odpowiednio dobrane do obciążenia, co w tym przypadku jest realizowane przez przekrój 2,5 mm2, wystarczający do zasilania urządzeń elektrycznych o średnich wymaganiach mocy. Dobrą praktyką jest stosowanie przewodów wielożyłowych w instalacjach, co pozwala na lepsze zarządzanie przewodami i ułatwia ich montaż. Przewody YDYżo są również zgodne z normą PN-EN 60228, która określa wymagania dla przewodów miedzianych, co dodatkowo podkreśla ich odpowiedniość do zastosowań w instalacjach elektrycznych.

Pytanie 4

Na jaką wartość krotności prądu znamionowego silnika klatkowego trójfazowego, który napędza hydrofor w gospodarstwie domowym, powinno się ustawić zabezpieczenie termiczne?

A. 1,4 ∙ In

B. 0,8 ∙ In

C. 1,1 ∙ In

D. 2,2 ∙ In

Odpowiedź 1,1 ∙ In jest poprawna, ponieważ zabezpieczenie termiczne silnika klatkowego trójfazowego powinno być dobrane w taki sposób, aby mogło one skutecznie chronić silnik przed przegrzaniem w normalnych warunkach pracy oraz w czasie rozruchu. W praktyce, standardowe ustawienie zabezpieczeń termicznych dla silników elektrycznych, zgodne z normami, zakłada, że maksymalne obciążenie nie powinno przekraczać 1,1-krotności prądu znamionowego In. Ustawienie to uwzględnia zarówno chwilowe przeciążenia, jak i okresy pracy silnika przy pełnym obciążeniu, zapewniając jednocześnie odpowiednią ochronę przed nadmiernym wzrostem temperatury. Ważne jest, aby zabezpieczenie termiczne nie było ustawione zbyt nisko, co mogłoby prowadzić do nadmiernych wyłączeń systemu, ani zbyt wysoko, co z kolei mogłoby skutkować uszkodzeniem silnika. Przykładowo, w instalacjach hydroforowych w gospodarstwach domowych, silniki często pracują w warunkach zmiennego obciążenia, dlatego dostosowanie ustawienia na poziomie 1,1 ∙ In zapewnia optymalną równowagę między ochroną a dostępnością mocy.

Pytanie 5

W tabeli zestawiono znamionowe prądy różnicowe I_Δn wyłączników różnicowoprądowych oraz wyniki pomiarów rezystancji uziemień R_A w różnych warunkach środowiskowych dla instalacji zasilanych z układu sieciowego, którego schemat przedstawiono na rysunku. W której instalacji stan techniczny uziemienia powoduje nieskuteczność ochrony przeciwporażeniowej?

	I_Δn, mA	R_A, Ω	Warunki środowiskowe
A.	100	200	W1
B.	300	100	W1
C.	100	100	W2
D.	300	200	W2

A. A.

B. B.

C. C.

D. D.

Odpowiedź D jest prawidłowa, ponieważ wskazuje na sytuację, w której uziemienie instalacji jest nieskuteczne w kontekście ochrony przeciwporażeniowej. Zgodnie z normami, takimi jak PN-IEC 60364, skuteczne uziemienie powinno zapewniać odpowiednią rezystancję, aby umożliwić szybkie wyłączenie obwodu w przypadku wystąpienia zwarcia. W sytuacji, gdy rezystancja uziemienia jest zbyt wysoka, prąd różnicowy może nie osiągnąć poziomu, który aktywowałby wyłączniki różnicowoprądowe, co skutkuje brakiem ochrony dla użytkowników. Przykładowo, w instalacjach przemysłowych, gdzie urządzenia mogą generować różne wartości prądów różnicowych, należy regularnie sprawdzać i konserwować systemy uziemiające, aby zapewnić ich efektywność. Warto również zaznaczyć, że podczas projektowania systemu uziemienia powinno się uwzględnić lokalne warunki glebowe, które mogą wpływać na rezystancję. Dlatego kluczowe jest, aby przeprowadzać pomiary rezystancji uziemienia w różnych warunkach oraz regularnie je monitorować, co wpisuje się w najlepsze praktyki branżowe.

Pytanie 6

W tabeli zamieszczono wyniki kontrolnych pomiarów rezystancji uzwojeń stojana silnika trójfazowego połączonego w gwiazdę. Przedstawione wyniki świadczą o

Rezystancja uzwojeń stojana między zaciskami	Wartość, Ω
U1 – V1	15
V1 – W1	∞
W1 – U1	∞

A. przerwie w uzwojeniu VI - V2

B. przerwie w uzwojeniu Wl - W2

C. zwarciu międzyzwojowym w uzwojeniu Ul - U2

D. zwarciu międzyzwojowym w uzwójeniu V1 - V2

Poprawna odpowiedź wskazuje na przerwę w uzwojeniu W1-W2, co można zdiagnozować na podstawie pomiarów rezystancji. W przypadku silników trójfazowych połączonych w gwiazdę, każdy z trzech uzwojeń (U, V, W) powinien mieć zbliżoną rezystancję. W analizowanym przypadku, jeśli rezystancja między zaciskami V1-W1 oraz W1-U1 wynosi nieskończoność, oznacza to, że w obwodzie występuje przerwa. Tego rodzaju awarie mają poważne konsekwencje operacyjne, ponieważ przerywają ciągłość elektryczną, co prowadzi do nieprawidłowego działania silnika. Przerwa w uzwojeniu skutkuje brakiem obciążenia dla pozostałych uzwojeń, co może prowadzić do ich przegrzewania się i w konsekwencji do uszkodzenia. W praktyce ważne jest, aby regularnie przeprowadzać pomiary rezystancji uzwojeń, co jest zgodne z normami branżowymi, takimi jak IEC 60034, które podkreślają znaczenie monitorowania stanu technicznego maszyn elektrycznych.

Pytanie 7

Jaki stopień ochrony powinny mieć oprawy oświetleniowe w silnie zapylonych pomieszczeniach?

A. IP2X

B. IP3X

C. IP4X

D. IP5X

Stopień ochrony IP5X oznacza, że oprawa oświetleniowa jest pyłoszczelna, co jest kluczowe w pomieszczeniach mocno zapylonych. Oznaczenie IP (Ingress Protection) jest standardem międzynarodowym, który określa poziom ochrony urządzeń elektrycznych przed ciałami stałymi oraz cieczami. W przypadku IP5X urządzenie jest całkowicie chronione przed pyłem, co zapewnia jego niezawodność i długowieczność w trudnych warunkach. Przykładem zastosowania IP5X mogą być zakłady przemysłowe, magazyny, czy strefy produkcyjne, gdzie obecność pyłów może wpływać na działanie oświetlenia. Stosowanie opraw oświetleniowych z tym stopniem ochrony minimalizuje ryzyko uszkodzenia komponentów elektrycznych i zwiększa bezpieczeństwo pracy. Dodatkowo, zastosowanie opraw oświetleniowych z wysokim stopniem ochrony jest zgodne z normami takimi jak EN 60529, które regulują wymagania dotyczące stopni ochrony w sprzęcie elektrycznym. W praktyce, wybierając oświetlenie do zapylonych pomieszczeń, warto zawsze kierować się tymi standardami, aby zapewnić zarówno efektywność, jak i bezpieczeństwo działania urządzeń.

Pytanie 8

Jaką czynność należy wykonać podczas inspekcji instalacji elektrycznej w budynku mieszkalnym przed jego oddaniem do użytku?

A. Weryfikacja czasu samoczynnego odłączenia zasilania

B. Ocena prawidłowego doboru przekroju kabli

C. Przeprowadzenie próby ciągłości przewodów ochronnych oraz połączeń wyrównawczych

D. Zmierzanie rezystancji izolacji instalacji elektrycznej

Sprawdzenie właściwego doboru przekroju przewodów jest kluczowym elementem oceny instalacji elektrycznej. Przekroje przewodów muszą być odpowiednio dobrane do obciążenia, jakie będą musiały znieść. Niewłaściwy dobór może prowadzić do przegrzewania się przewodów, co z kolei zwiększa ryzyko pożaru oraz uszkodzenia urządzeń elektrycznych. Zgodnie z normą PN-IEC 60364-5-52, należy uwzględnić zarówno parametry obciążeniowe, jak i długość przewodów oraz warunki ich ułożenia. Przykładowo, dla instalacji w domach jednorodzinnych, niezbędne jest, by przekrój przewodu zasilającego gniazdka był odpowiedni do przewidywanego obciążenia, co pozwala na bezpieczne użytkowanie. Dobre praktyki nakazują także regularne przeglądy instalacji elektrycznych, a w szczególności zwrócenie uwagi na te aspekty podczas inspekcji przed oddaniem budynku do użytku, co zapewnia bezpieczeństwo mieszkańców.

Pytanie 9

Dokumentacja użytkowania instalacji elektrycznych chronionych wyłącznikami nadmiarowoprądowymi nie jest zobowiązana do zawierania

A. spisu terminów oraz zakresów testów i pomiarów kontrolnych

B. opisu doboru urządzeń zabezpieczających

C. zasad bezpieczeństwa dotyczących wykonywania prac eksploatacyjnych

D. charakterystyki technicznej instalacji

Odpowiedzi, które wskazują na wykaz terminów oraz zakresów prób i pomiarów kontrolnych, zasady bezpieczeństwa przy wykonywaniu prac oraz charakterystykę instalacji, są błędne. Wydaje mi się, że wszystkie te elementy są super ważne w instrukcjach eksploatacji instalacji elektrycznych. Wykaz terminów i prób mówi nam, jakie testy zrobić i jak często – to kluczowe dla bezpieczeństwa instalacji. Zasady bezpieczeństwa przy pracach eksploatacyjnych to coś, co wszyscy powinni znać, żeby unikać wypadków. A charakterystyka techniczna daje szczegóły na temat tego, jak działają używane urządzenia, bez tego trudno zrozumieć, jak instalacja ma działać. Z perspektywy przepisów, każdy z tych elementów jest mega ważny - wpływa to nie tylko na bezpieczeństwo, ale i na to, jak sprawnie działa cała instalacja. Nie doceniając ich znaczenia, ryzykujemy, że będziemy źle zarządzać instalacjami elektrycznymi, a to po prostu mija się z praktykami w branży.

Pytanie 10

Który z poniższych sposobów łączenia uzwojeń transformatora zapewnia jednoczesne zasilanie wszystkich faz?

A. Układ gwiazda-trójkąt

B. Układ trójkąt-gwiazda

C. Układ równoległy

D. Układ szeregowy

Układ gwiazda-trójkąt jest jednym z popularnych sposobów łączenia uzwojeń w transformatorach trójfazowych. W tym rozwiązaniu uzwojenie pierwotne transformatora połączone jest w układzie gwiazdy, a wtórne w układzie trójkąta. Taki sposób połączenia pozwala na efektywne zasilanie wszystkich trzech faz jednocześnie, co jest kluczowe w zastosowaniach przemysłowych. Gwiazda-trójkąt jest często stosowany, gdy potrzebujemy obniżyć napięcie z sieci przesyłowej na poziom użytkowy w zakładach produkcyjnych. Moim zdaniem, jedną z głównych zalet tego układu jest jego zdolność do redukcji prądów w fazach transformatora, co przyczynia się do zwiększenia efektywności energetycznej i zmniejszenia strat cieplnych. W praktyce, transformator z układem gwiazda-trójkąt może być częścią infrastruktury zasilającej różnorodne maszyny, które wymagają stabilnego i wydajnego dostarczania energii. Zastosowanie tego układu jest zgodne z dobrymi praktykami w branży elektroenergetycznej, co jest szczególnie ważne przy projektowaniu systemów zasilania w dużych obiektach przemysłowych.

Pytanie 11

Uszkodzenie izolacji uzwojenia w działającym przekładniku może wystąpić na skutek rozłączenia zacisków jego strony

A. wtórnej przekładnika napięciowego

B. wtórnej przekładnika prądowego

C. pierwotnej przekładnika prądowego

D. pierwotnej przekładnika napięciowego

Odpowiedzi związane z pierwotnym uzwojeniem przekładników prądowych i napięciowych są nieprawidłowe, ponieważ zakładają, że rozwarcie może wystąpić w obwodzie, który nie generuje niebezpiecznych warunków. W rzeczywistości pierwotne uzwojenie przekładnika prądowego jest na stałe podłączone do obwodu zasilającego i nie jest narażone na bezpośrednie rozwarcie, co powodowałoby wzrost napięcia na jego końcach. W przypadku przekładnika napięciowego, rozwarcie uzwojenia wtórnego może prowadzić do sytuacji, w której napięcie na uzwojeniu pierwotnym wzrasta, ale nie prowadzi to do uszkodzenia izolacji. Typowym błędem myślowym jest mylenie ról uzwojeń wtórnych i pierwotnych; uzwojenia wtórne są wrażliwe na rozwarcia, które prowadzą do ryzykownych warunków operacyjnych z powodu braku obciążenia. Dlatego istotne jest, aby zrozumieć, że uszkodzenia izolacji wynikają głównie z nieprawidłowego działania obwodów wtórnych, a nie pierwotnych, co powinno być uwzględnione w każdym projekcie systemu energetycznego. Przestrzeganie norm oraz stosowanie odpowiednich zabezpieczeń to kluczowe elementy zapewniające bezpieczeństwo i niezawodność systemów elektroenergetycznych.

Pytanie 12

W trakcie pracy silnika indukcyjnego przedstawionego na rysunku zauważono bardzo wolno kręcące się skrzydła wentylatora oraz stwierdzono mocne nagrzewanie się obudowy silnika. Która z wymienionych usterek powoduje opisane objawy?

A. Wyłamanie się kilku łopatek na skrzydle wentylatora.

B. Poluzowana śruba dociskowa wentylatora.

C. Zużyte łożyska silnika powodujące luz.

D. Wypadnięty wpust blokujący wentylator na wale.

Wybór odpowiedzi dotyczącej wypadnięcia wpustu blokującego wentylator na wale jest prawidłowy, ponieważ objawy wskazane w pytaniu, takie jak wolno kręcące się skrzydła wentylatora oraz nagrzewanie się obudowy silnika, są bezpośrednio związane z niewłaściwym mocowaniem wentylatora. Wentylator, który nie jest prawidłowo zamocowany na wale, nie może efektywnie przemieszczać powietrza, co prowadzi do ograniczonego chłodzenia silnika. W zjawisku tym kluczowe jest zrozumienie, jak wentylacja wpływa na działanie silników indukcyjnych, zwłaszcza w zastosowaniach przemysłowych, gdzie efektywne chłodzenie jest kluczowe dla zachowania trwałości i wydajności maszyn. Producenci silników często podkreślają znaczenie prawidłowego montażu wentylatorów oraz stosowania odpowiednich blokad, by zapobiec podobnym usterkom. Utrzymanie silników w dobrym stanie technicznym, w tym regularne kontrole i konserwacja, to standardy branżowe, które mogą znacznie wydłużyć ich żywotność i poprawić efektywność energetyczną.

Pytanie 13

Którym z przedstawionych na rysunkach aparatów należy zabezpieczyć obwód piekarnika elektrycznego jednofazowego o mocy 3 kW zasilanego napięciem 230 V?

A. A.

B. B.

C. C.

D. D.

Wybór aparatu zabezpieczającego dla obwodu piekarnika elektrycznego jest kluczowy, ponieważ niewłaściwy dobór może prowadzić do poważnych konsekwencji, zarówno dla bezpieczeństwa użytkownika, jak i dla samego urządzenia. Odpowiedzi inne niż B wskazują na różne nieprawidłowe podejścia do analizy wymagań dla obwodu zasilającego. Na przykład, aparat A, który ma zbyt niską wartość nominalną prądu, co oznacza, że nie jest w stanie poradzić sobie z obciążeniem rzędu 13 A. W przypadku normalnej pracy piekarnika, taki aparat szybko by się zadziała, co prowadziłoby do niepotrzebnych przerw w działaniu urządzenia. Aparaty C oszacowane na wartość nominalną, która również jest zbyt niska, mogą prowadzić do tych samych problemów. Wybór aparatu D z nadmiernie wysoką wartością prądu nominalnego może z kolei spowodować, że nie zareaguje on na niebezpieczne sytuacje, takie jak zwarcia, co stwarza ryzyko uszkodzenia urządzeń, a nawet pożaru. Kluczową zasadą w doborze aparatów zabezpieczających jest uwzględnienie nie tylko wartości prądu, ale także charakteru obciążenia oraz jego zmienności. Należy odwołać się do norm i dobrych praktyk, takich jak PN-IEC 60947-2, które wskazują, że każdy obwód powinien być zabezpieczony odpowiednio dobranym aparatem, który zapewni zarówno ochronę przed przeciążeniem, jak i zwarciem. Użytkownicy powinni być świadomi, że dobór zabezpieczeń nie jest jednorazową decyzją, lecz procesem, który wymaga przemyślanej analizy i znajomości specyfiki urządzeń elektrycznych.

Pytanie 14

Na podstawie wyników pomiarów zamieszczonych w tabeli określ rodzaj i miejsce uszkodzenia w silniku elektrycznym, którego tabliczkę znamionową przedstawiono na rysunku.

\( R_{U1\text{-}U2} \)	\( R_{V1\text{-}V2} \)	\( R_{W1\text{-}W2} \)	\( R_{U1\text{-}PE} \)	\( R_{V1\text{-}PE} \)	\( R_{W1\text{-}PE} \)	\( R_{U1\text{-}V1} \)	\( R_{V1\text{-}W1} \)	\( R_{W1\text{-}U1} \)
6,23 Ω	6,15 Ω	6,21 Ω	0,6 Ω	∞ Ω	∞ Ω	∞ Ω	∞ Ω	∞ Ω

A. Zwarcie między uzwojeniami U i V.

B. Zwarcie uzwojenia U z obudową.

C. Przerwa w uzwojeniu V.

D. Przerwa w uzwojeniu U.

W tym zadaniu łatwo pomylić kilka różnych rodzajów uszkodzeń, bo wszystkie dotyczą uzwojeń silnika, ale wyniki pomiarów mówią dość jednoznacznie. Zwarcie między uzwojeniami U i V byłoby widoczne jako mała rezystancja między zaciskami należącymi do różnych faz, na przykład U1-V1. W tabeli dla U1-V1 jest ∞ Ω, więc między tymi uzwojeniami nie ma przewodzenia. Podobnie V1-W1 i W1-U1 też mają ∞ Ω, co potwierdza brak zwarcia międzyfazowego. To ważne, bo w diagnostyce silników nie patrzy się tylko na jeden pomiar, ale porównuje całą grupę wyników. Przerwa w uzwojeniu V również nie pasuje do danych, ponieważ Rᵥ₁₋V₂ = 6,15 Ω. Gdyby uzwojenie V było przerwane, miernik pokazałby bardzo dużą rezystancję albo ∞ Ω między V1 i V2. Tak samo przerwa w uzwojeniu U jest wykluczona, bo Rᵤ₁₋U₂ = 6,23 Ω, czyli obwód uzwojenia jest zamknięty i ma wartość podobną do pozostałych faz. Typowy błąd myślowy polega na tym, że ktoś widzi symbol U i od razu zakłada przerwę w uzwojeniu U, bo tam występuje nieprawidłowy wynik. A tu nieprawidłowość nie jest między U1 i U2, tylko między U1 i PE. Mała rezystancja 0,6 Ω do PE oznacza doziemienie, czyli uszkodzenie izolacji uzwojenia U względem obudowy. W normalnym stanie rezystancja izolacji do obudowy powinna być bardzo duża, praktycznie liczona w megaomach przy pomiarze miernikiem izolacji, a nie w ułamkach oma. Moim zdaniem to dobry przykład, że trzeba rozróżniać pomiar ciągłości uzwojenia od pomiaru izolacji do masy. W warsztacie taki silnik powinien zostać odłączony, zabezpieczony przed przypadkowym załączeniem i sprawdzony zgodnie z dobrą praktyką eksploatacyjną, bo praca z uszkodzoną izolacją jest po prostu niebezpieczna.

Pytanie 15

Którą metodą wykonuje się pomiar energii elektrycznej pobranej przez odbiorcę indywidualnego?

A. Zerową.

B. Różnicową.

C. Techniczną.

D. Bezpośrednią.

W przypadku odbiorcy indywidualnego, czyli zwykłego użytkownika energii w mieszkaniu lub domu, pomiar energii elektrycznej wykonuje się metodą bezpośrednią. Oznacza to, że prąd z sieci zasilającej przepływa bezpośrednio przez licznik energii, bez dodatkowych przekładników prądowych czy napięciowych. Taki licznik jednocześnie „widzi” napięcie i prąd, a jego układ pomiarowy na tej podstawie zlicza energię w kilowatogodzinach (kWh). To jest dokładnie ten licznik, który widzisz na klatce schodowej albo w skrzynce licznikowej przy domu. W praktyce dla małych mocy i prądów do ok. 40–63 A stosuje się liczniki jednofazowe lub trójfazowe z bezpośrednim pomiarem, bo są proste w montażu, tańsze i wystarczająco dokładne według wymagań norm i operatorów systemu dystrybucyjnego. Dobre praktyki mówią, żeby dobierać licznik do spodziewanego prądu obciążenia i klasy dokładności wymaganej przez dostawcę energii. W instalacjach domowych nie używa się na ogół przekładników prądowych, bo to byłoby technicznie i ekonomicznie bez sensu. Moim zdaniem warto zapamiętać, że metody pośrednie (z przekładnikami) pojawiają się dopiero przy większych mocach, np. w zakładach przemysłowych, gdzie prądy są za duże, aby przepuszczać je bezpośrednio przez licznik. U odbiorcy indywidualnego standardem, wymaganym też przez warunki przyłączenia i dokumentację techniczną operatora, jest właśnie pomiar bezpośredni.

Pytanie 16

Którego z przedstawionych na rysunkach aparatów należy użyć do zabezpieczenia silnika trójfazowego przed zanikiem fazy, asymetrią napięć i niewłaściwą kolejnością faz?

A. A.

B. B.

C. C.

D. D.

Wybierając odpowiedzi A, C lub D, można być narażonym na poważne błędy w koncepcji zabezpieczeń silników trójfazowych. Urządzenia przedstawione na tych rysunkach nie są przekaźnikami kontroli faz, co oznacza, że nie spełniają kluczowej funkcji monitorowania kolejności faz oraz asymetrii napięć. Na przykład aparat A może być przekaźnikiem ogólnym, który nie ma odpowiednich funkcji zabezpieczających. Często mylnie sądzą, że prostsze urządzenia pomiarowe mogą wystarczyć do ochrony silników przed skomplikowanymi problemami związanymi z zasilaniem trójfazowym. To podejście jest niebezpieczne, ponieważ może prowadzić do sytuacji, w których silnik będzie narażony na niekorzystne warunki pracy, co w konsekwencji może skutkować kosztownymi naprawami lub całkowitą wymianą sprzętu. Zrozumienie, jakie konkretne funkcje powinno mieć urządzenie ochronne, jest kluczowe dla zapewnienia odpowiedniego poziomu bezpieczeństwa. Często występującym błędem jest również lekceważenie aspektu monitorowania asymetrii napięć, co w praktyce może prowadzić do obniżonej wydajności oraz skrócenia żywotności silnika. Prawidłowe dobieranie elementów zabezpieczeń powinno opierać się na analizie ryzyka i znajomości parametrów technicznych, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Pytanie 17

Jakie oznaczenie ma elektryczny silnik, który jest przeznaczony do pracy cyklicznej w trybie: 4 minuty – działanie, 6 minut – przerwa?

A. S3 60%

B. S2 60

C. S2 40

D. S3 40%

Odpowiedzi wskazujące na S2, zarówno w wersji z 60%, jak i 40%, są mylące, gdyż odnoszą się do zupełnie innego trybu pracy silnika elektrycznego. Oznaczenie S2 dotyczy silników, które są przystosowane do pracy przez określony czas, lecz nie przewidują przerwy w cyklu roboczym. W przypadku S2 silnik może pracować przez krótki czas, a jego zdolność do pracy nie jest dostosowana do częstych cykli przerywanych, co może prowadzić do przegrzania i uszkodzenia urządzenia. Typowe cykle pracy S2 są krótsze i nie przewidują długich okresów przerwy. Oznaczenie S3 natomiast jest dedykowane do pracy przerywanej, co czyni je bardziej odpowiednim w kontekście podanego pytania. Warto również zauważyć, że wybierając niewłaściwe oznaczenia, można wprowadzić w błąd nie tylko w kontekście efektywności energetycznej, ale także w kwestiach bezpieczeństwa operacyjnego. Silniki muszą być odpowiednio dostosowane do zakładanych warunków pracy, aby uniknąć nadmiernego zużycia czy nawet awarii. Typowe błędy myślowe obejmują nieprawidłowe interpretowanie cykli pracy oraz mylenie ich z obciążeniem, co może prowadzić do wyboru niewłaściwego silnika dla danej aplikacji.

Pytanie 18

Wskaż prawidłową kolejność działań w celu przygotowania silnika do pomiaru rezystancji uzwojeń stojana.

A. Rozłączenie uzwojeń, pomiar rezystancji uzwojeń, zdjęcie pokrywy skrzynki zaciskowej, wyłączenie napięcia zasilania.

B. Wyłączenie napięcia zasilania, zdjęcie pokrywy skrzynki zaciskowej, rozłączenie uzwojeń, pomiar rezystancji uzwojeń.

C. Zdjęcie pokrywy skrzynki zaciskowej, wyłączenie napięcia zasilania, rozłączenie uzwojeń, pomiar rezystancji uzwojeń.

D. Rozłączenie uzwojeń, zdjęcie pokrywy skrzynki zaciskowej, pomiar rezystancji uzwojeń, wyłączenie napięcia zasilania.

Prawidłowa kolejność działań odzwierciedla podstawową zasadę pracy przy maszynach elektrycznych: najpierw bezpieczeństwo, potem dostęp, a dopiero na końcu pomiar. Najpierw zawsze wyłączamy napięcie zasilania silnika – odłączamy go od sieci, najlepiej przez wyłączenie wyłącznika, odstawienie zabezpieczeń i upewnienie się, że nie ma możliwości przypadkowego załączenia. W praktyce w zakładach często stosuje się procedurę LOTO (lockout-tagout), czyli blokadę i oznaczenie wyłącznika, żeby nikt nie włączył silnika w trakcie pomiarów. Dopiero po odłączeniu zasilania zdejmujemy pokrywę skrzynki zaciskowej, bo wtedy mamy pewność, że na zaciskach nie występuje niebezpieczne napięcie. Kolejny krok to rozłączenie uzwojeń stojana, czyli rozpięcie mostków i rozdzielenie połączeń gwiazda/trójkąt. Chodzi o to, żeby mierzyć rezystancję każdego uzwojenia osobno, bez wpływu pozostałych faz i bez połączeń między nimi. Dzięki temu wynik pomiaru jest wiarygodny, można porównać rezystancje międzyfazowe i wychwycić np. nierównomierność uzwojeń, częściowe zwarcia czy uszkodzenia połączeń. Na końcu wykonujemy właściwy pomiar rezystancji uzwojeń miernikiem o odpowiednim zakresie – w praktyce często jest to miernik do małych rezystancji lub mostek pomiarowy, a przy większych mocach silnika stosuje się czasem mierniki z kompensacją przewodów. Moim zdaniem dobrze jest też pamiętać, żeby przed pomiarem sprawdzić, czy uzwojenia nie są nagrzane, bo temperatura ma duży wpływ na wartość rezystancji. W normach i instrukcjach eksploatacji silników (np. dokumentacja producenta, wytyczne zgodne z PN‑EN dotyczące badań maszyn elektrycznych) zawsze podkreśla się taką właśnie kolejność: najpierw bezpieczne wyłączenie i zabezpieczenie obwodu, potem przygotowanie zacisków, rozłączenie połączeń i dopiero pomiary kontrolne.

Pytanie 19

Które z wymienionych działań podczas instalacji elektrycznych do 1 kV wymagają wydania polecenia?

A. Okresowe, określone w planie przeglądów

B. Codzienne, wskazane w instrukcji eksploatacji

C. Związane z ochroną urządzeń przed zniszczeniem

D. Związane z ochroną zdrowia i życia ludzi

Odpowiedź wskazująca na konieczność wydania polecenia przy okresowych przeglądach instalacji elektrycznych do 1 kV jest zgodna z obowiązującymi standardami oraz regulacjami prawnymi w zakresie bezpieczeństwa eksploatacji urządzeń elektrycznych. Okresowe przeglądy, wpisane w planie przeglądów, mają na celu weryfikację stanu technicznego instalacji oraz wykrywanie potencjalnych usterek, co jest kluczowe dla zapewnienia bezpieczeństwa użytkowników. Wydanie polecenia w tym kontekście jest niezbędne, aby formalnie zlecić te działania odpowiedniemu personelowi, który ma kompetencje oraz uprawnienia do ich przeprowadzenia. Przykładem zastosowania może być sytuacja, w której po przeprowadzeniu przeglądu instalacji wykryto nieprawidłowości, co wymaga szybkiego podjęcia działań naprawczych w celu uniknięcia awarii. Warto również podkreślić, że systematyczne przeglądy są rekomendowane przez Polskie Normy oraz przepisy prawa budowlanego, co potwierdza ich istotność w kontekście bezpieczeństwa elektrycznego.

Pytanie 20

Do jakiego rodzaju pracy przeznaczony jest silnik elektryczny, jeśli na jego tabliczce znamionowej podany jest symbol S2?

A. Ciągłej.

B. Dorywczej.

C. Okresowej przerywanej.

D. Okresowej długotrwałej.

Prawidłowo – symbol S2 na tabliczce znamionowej oznacza pracę dorywczą (przerywaną, krótkotrwałą). W klasyfikacji rodzajów pracy maszyn elektrycznych według norm (np. PN-EN 60034) S1 to praca ciągła, a S2 właśnie praca krótkotrwała. Silnik w pracy S2 jest zaprojektowany do pracy pod obciążeniem tylko przez określony, stosunkowo krótki czas, np. 10, 30 czy 60 minut, po czym musi nastąpić przerwa na ostygnięcie do temperatury zbliżonej do otoczenia. Na tabliczce często zobaczysz to w formie: S2 – 30 min. Moim zdaniem to jedna z ważniejszych rzeczy przy doborze silnika, bo wielu praktyków patrzy tylko na moc i napięcie, a pomija rodzaj pracy, co potem kończy się przegrzewaniem. W zastosowaniach praktycznych silniki S2 spotykamy tam, gdzie urządzenie działa w cyklach i nie jest obciążone non stop: podnośniki warsztatowe, wciągarki, sprężarki domowe, piły do drewna używane okresowo, napędy bram, niektóre maszyny budowlane. Projektant lub elektryk dobierający napęd musi uwzględnić, że taki silnik nie może pracować jak w S1, bo jego uzwojenia i izolacja są dobrane na wyższą temperaturę tylko przez ograniczony czas. Dobrą praktyką jest zawsze sprawdzić: symbol S, czas trwania pracy i cykl obciążenia, zanim zamienimy silnik na inny „bo ma taką samą moc”. W eksploatacji warto pilnować, żeby nie skracać sztucznie przerw między cyklami, bo wtedy silnik nie zdąży odprowadzić ciepła i szybciej zużyje się izolacja, co w dłuższej perspektywie kończy się przebiciem i awarią. Z mojego doświadczenia wynika, że prawidłowe rozumienie symbolu S2 mocno ogranicza liczbę przegrzanych i spalonych silników w zakładzie.

Pytanie 21

Jaką charakterystykę powinien mieć wyłącznik instalacyjny nadprądowy, aby zapewnić, że nie wystąpi przypadkowe zadziałanie zabezpieczenia podczas uruchamiania urządzenia o dużym momencie rozruchowym?

A. Charakterystykę B

B. Charakterystykę C

C. Charakterystykę D

D. Charakterystykę Z

Wyłącznik nadprądowy z charakterystyką D to całkiem fajna opcja, zwłaszcza jeśli pracujesz z urządzeniami, które mają duży pobór prądu, jak na przykład silniki. Wiesz, różni się on trochę od charakterystyk B i C, które nie pozwalają na takie chwilowe przeszalenie prądu. A w przypadku silników, to może być naprawdę ważne, bo w momencie startu potrafią pobierać nawet 5-7 razy więcej prądu niż w normalnych warunkach. Taki wyłącznik D pomoże uniknąć niepotrzebnych wyłączeń, co jest kluczowe w przemyśle, gdzie maszyny muszą działać bez przerwy. Dobrze jest też pamiętać o normach, jak IEC 60947-2, bo wskazują one, jak ważne jest dobranie odpowiedniej charakterystyki do konkretnego obciążenia. Dzięki temu możesz być pewny, że wszystko będzie działać sprawnie i bezpiecznie.

Pytanie 22

Jakie czynności związane z użytkowaniem urządzeń elektrycznych są obowiązkiem personelu odpowiedzialnego za te urządzenia?

A. Zarządzanie czasem pracy

B. Włączanie i wyłączanie

C. Przeglądy wymagające demontażu

D. Oględziny wymagające demontażu

Optymalizacja czasu pracy, przeglądy wymagające demontażu oraz oględziny wymagające demontażu nie są bezpośrednio związane z codziennymi zadaniami pracowników obsługi urządzeń elektrycznych. W kontekście pierwszej z wymienionych odpowiedzi, choć optymalizacja czasu pracy jest istotna w zarządzaniu procesami, nie jest to czynność, którą wykonują pracownicy obsługi bezpośrednio przy samym urządzeniu. Optymalizacja raczej odnosi się do analizy wydajności i strategii operacyjnych, które są podejmowane na poziomie zarządzania, a nie w codziennym użytkowaniu maszyn. W przypadku przeglądów i oględzin wymagających demontażu, są to skomplikowane zadania, które zazwyczaj są realizowane przez wyspecjalizowanych techników lub inżynierów, a nie pracowników zajmujących się obsługą. Obejmuje to takie czynności jak demontaż elementów maszyny w celu przeprowadzenia szczegółowych inspekcji, co wymaga zaawansowanej wiedzy technicznej oraz odpowiednich uprawnień. W praktyce, takie operacje powinny być zgodne z zaleceniami producenta i standardami bezpieczeństwa, aby zminimalizować ryzyko awarii lub uszkodzeń. Powszechnym błędem jest mylenie prac rutynowych związanych z obsługą z bardziej skomplikowanymi zadaniami konserwacyjnymi, co może prowadzić do niewłaściwego przypisania obowiązków oraz z potencjalnymi zagrożeniami dla bezpieczeństwa operacji. W związku z tym, kluczowe jest zachowanie jasnego podziału obowiązków i odpowiedzialności między różnymi poziomami personelu w zakładzie.

Pytanie 23

Którym przewodem należy wykonać przyłącze ziemne z sieci TN-C 230/400 V do budynku mieszkalnego?

A. A.

B. B.

C. C.

D. D.

Wybór niewłaściwego przewodu do wykonania przyłącza ziemnego w systemie TN-C może prowadzić do poważnych problemów związanych z bezpieczeństwem i niezawodnością instalacji elektrycznej. Przewody, które nie są ekranowane, takie jak te oznaczone jako A, C lub D, mogą nie zapewniać wystarczającej ochrony przed zakłóceniami elektromagnetycznymi, co w rezultacie może prowadzić do uszkodzenia urządzeń elektronicznych znajdujących się w budynku. W przypadku systemu TN-C, w którym przewód ochronny i neutralny są połączone, konieczne jest stosowanie przewodów, które mają odpowiednie właściwości elektryczne i mechaniczne. Niezastosowanie się do tych wymagań może skutkować zwiększonym ryzykiem porażenia prądem oraz obniżoną efektywnością instalacji uziemiającej. Często błędne wybory wynikają z niewystarczającej wiedzy na temat norm i przepisów dotyczących instalacji elektrycznych. Warto pamiętać, że przewody powinny być zgodne z normą PN-EN 60228, która określa wymagania dotyczące przewodów o różnej konstrukcji. Właściwy dobór materiałów jest fundamentalny dla zapewnienia nie tylko bezpieczeństwa, ale także trwałości i niezawodności całego systemu elektrycznego. Dlatego kluczowe jest, aby przed podjęciem decyzji o wyborze przewodu, dokładnie zrozumieć różnice pomiędzy ich właściwościami oraz zastosowaniem w praktyce.

Pytanie 24

Regularne kontrole eksploatacyjne instalacji elektrycznej w budynku jednorodzinnym powinny być realizowane co najmniej raz na

A. kwartał

B. rok

C. 3 lata

D. 5 lat

Okresowe badania eksploatacyjne instalacji elektrycznej w domach jednorodzinnych są kluczowym elementem zapewnienia bezpieczeństwa oraz niezawodności funkcjonowania tych systemów. Zgodnie z przepisami prawa budowlanego oraz normami PN-IEC 60364, zaleca się, aby takie badania były przeprowadzane nie rzadziej niż co pięć lat. Taki okres jest uzasadniony, ponieważ w ciągu tego czasu mogą wystąpić różne czynniki wpływające na stan techniczny instalacji, takie jak naturalne zużycie materiałów, zmiany w obciążeniu elektrycznym czy też zmiany w przepisach dotyczących bezpieczeństwa. Regularne kontrole pozwalają wykryć potencjalne usterki, co z kolei może zapobiec poważnym awariom oraz zagrożeniom pożarowym. Przykładowo, nieprawidłowo wykonana instalacja lub zużyty osprzęt mogą prowadzić do zwarć, które mogą zagrażać życiu mieszkańców. Dlatego zaleca się, aby każde badanie obejmowało przegląd stanu izolacji przewodów, oceny zabezpieczeń oraz identyfikację wszelkich nieprawidłowości. Dobrą praktyką jest również dokumentowanie wyników badań oraz wdrażanie niezbędnych działań naprawczych, co w przyszłości może posłużyć jako cenny materiał dowodowy w przypadku ewentualnych sporów.

Pytanie 25

Silnik, którego wybrane parametry z tabliczki znamionowej zamieszczono na rysunku, nie może być zaliczony do urządzeń napędowych IV grupy, ponieważ

Tamel
3Sg180L-6-IE2
U_n = 400 V(Y);	P_n = 15 kW;	I_n = 30,5 A;
n_n = 980 obr/min;	S1;	130 kg

A. jest silnikiem przeznaczonym do pracy ciągłej.

B. jest silnikiem trójfazowym,

C. ma za małe napięcie znamionowe,

D. ma za dużą moc znamionową.

Wszystkie błędne odpowiedzi wskazują na nieporozumienia związane z klasyfikacją silników elektrycznych w kontekście grup urządzeń napędowych. Silnik przeznaczony do pracy ciągłej nie wyklucza możliwości jego zaliczenia do IV grupy, ponieważ wiele zastosowań przemysłowych wymaga właśnie takiej pracy. Z kolei trójfazowość silnika jest powszechną cechą nowoczesnych silników elektrycznych, która nie wpływa na jego klasyfikację do grupy urządzeń napędowych. Napięcie znamionowe również nie jest kluczowym czynnikiem w tej klasyfikacji, ponieważ różne grupy urządzeń mogą funkcjonować przy różnych napięciach, a ich klasyfikacja opiera się głównie na mocy znamionowej. Typowe błędy myślowe prowadzące do tych niepoprawnych wniosków to mylenie cech technicznych silnika z jego klasyfikacją. W praktyce, dla wyboru silnika do określonego zastosowania należy kierować się przede wszystkim jego mocą, ponieważ to właśnie ona decyduje o grupie, do której silnik jest przypisany. Zrozumienie podstawowych zasad klasyfikacji silników elektrycznych oraz ich przeznaczenia pozwala na lepsze dobieranie odpowiednich urządzeń do konkretnych zastosowań, co zwiększa efektywność energetyczną oraz bezpieczeństwo operacyjne w przemyśle.

Pytanie 26

W obwodzie gniazd w przedpokoju zainstalowano przewód YDYt 3×2,5 mm². Podczas wiercenia w ścianie pracownik przypadkowo uszkodził przewód, przecinając dwie jego żyły. Jak należy prawidłowo naprawić powstałą usterkę?

A. Zdemontować tynk w miejscu uszkodzenia, zainstalować dodatkową puszkę i w niej połączyć żyły.

B. Przeciągnąć wyłącznie uszkodzone żyły, zastępując każdą przewodem jednodrutowym.

C. Zdemontować tynk w miejscu uszkodzenia, połączyć przewody, zaizolować taśmą i zatynkować ścianę.

D. Przeciągnąć nowy przewód pomiędzy najbliższymi puszkami, używając pilota.

Usunięcie usterki w instalacji elektrycznej przez przeciągnięcie uszkodzonych żył za pomocą przewodów jednodrutowych jest niewłaściwym podejściem, które może prowadzić do poważnych problemów. Przewody jednodrutowe mają inne właściwości mechaniczne i elektryczne niż przewody wielodrutowe, co może skutkować niższą elastycznością oraz zwiększoną podatnością na uszkodzenia. Ponadto, takie połączenia są często niezgodne z obowiązującymi normami i przepisami dotyczącymi instalacji elektrycznych, co może narażać użytkownika na niebezpieczeństwo. Przeprowadzenie naprawy bez montażu puszki zwiększa ryzyko wystąpienia zwarć i utrudnia ewentualne przyszłe konserwacje. Połączenie przewodów jedynie za pomocą taśmy izolacyjnej jest również niewłaściwe, ponieważ nie zapewnia stabilności oraz bezpieczeństwa elektrycznego. W kontekście przepisów, jak norma PN-IEC 60364, zaleca się unikanie takich praktyk, które mogą prowadzić do nieodwracalnych uszkodzeń instalacji. Ważne jest, aby pamiętać, że każdy interwencja w instalacji elektrycznej powinna być przeprowadzana zgodnie z zasadami sztuki, co zapewnia bezpieczeństwo oraz trwałość wykonania. Zastosowanie pilotów do przeciągania nowych przewodów bez odpowiedniej inspekcji i naprawy uszkodzeń jest także niebezpieczne, ponieważ może wpłynąć na integralność całego obwodu.

Pytanie 27

Który z wymienionych materiałów eksploatacyjnych nie jest konieczny do wykorzystania przy przezwajaniu trójfazowego silnika indukcyjnego o mocy 7,5 kW?

A. Łożysko igiełkowe

B. Lakier izolacyjny

C. Drut nawojowy

D. Izolacja żłobkowa

Wybór lakieru izolacyjnego, drutu nawojowego czy izolacji żłobkowej jako niezbędnych materiałów eksploatacyjnych podczas przezwajania silnika indukcyjnego może wynikać z niepełnego zrozumienia procesu przezwajania. Lakier izolacyjny pełni kluczową rolę w ochronie uzwojeń przed wilgocią, kurzem oraz innymi czynnikami zewnętrznymi, które mogą prowadzić do degradacji izolacji i skrócenia żywotności silnika. Ponadto, drut nawojowy, mający odpowiednie parametry, jest niezbędny do odbudowy uzwojeń w silniku. Zastosowanie niewłaściwego drutu lub jego niewłaściwe nawinięcie może prowadzić do nadmiernych strat energii, a nawet uszkodzenia silnika w trakcie jego działania. Izolacja żłobkowa zapewnia odpowiednią separację pomiędzy uzwojeniami a rdzeniem, a jej brak może prowadzić do zwarć, co jest jedną z najczęstszych przyczyn awarii silników elektrycznych. Ignorowanie tych aspektów może skutkować nie tylko obniżeniem sprawności urządzenia, ale również poważnymi uszkodzeniami, które niosą za sobą wysokie koszty naprawy. Dlatego kluczowe jest przestrzeganie standardów branżowych, takich jak IEC 60034, które definiują wymagania dotyczące materiałów używanych w silnikach elektrycznych oraz ich konserwacji.

Pytanie 28

Ile wynosi napięcie zwarcia transformatora, którego dane z tabliczki znamionowej przedstawiono w tabeli?

Transformator 3-FAZ wg PN-EN 60726:2003 + DNV
Typ ET3SM-150		Nr/Rok 00565/2015
Moc	150 kVA	Grupa połączeń	Dy5
I	3×440 V	D	198 A
II	3×230 V	y	377 A
Częstotliwość	60 Hz	Klasa izolacji	T45H
Straty jałowe	445 W	Rodzaj pracy	S1
Straty zwarcia	2 824 W	Chłodzenie	AN
Temp. otoczenia	45 °C	Stopień ochrony	IP23
uz	3,30 %	Masa całkowita	579 kg

A. 7,59 V

B. 8,25 V

C. 14,52 V

D. 15,25 V

Podawane w tabliczce znamionowej napięcie zwarcia transformatora najczęściej występuje jako wartość procentowa, oznaczona uz lub uk, a nie bezpośrednio w woltach. W tym przypadku mamy uz = 3,30% przy napięciu znamionowym uzwojenia pierwotnego 440 V. Kluczowe jest zrozumienie, że te kilka procent odnosi się do pełnego napięcia znamionowego. Jeśli ktoś wybiera odpowiedzi rzędu 7–8 V, to zwykle myli się w obliczeniach procentowych, na przykład liczy 3,30% od połowy napięcia lub zaokrągla w sposób zupełnie przypadkowy. Zdarza się też, że ktoś podświadomie traktuje wartość procentową jak promil albo dzieli dodatkowo przez 2, bo kojarzy, że transformator jest trójfazowy i próbuje nadmiernie komplikować dość prostą zależność. Tymczasem wzór jest banalny: Uz [V] = uz [%] · Un [V] / 100. Podstawiając 3,30 i 440 V dostajemy około 14,52 V, a nie 7,59 V ani 8,25 V. Z kolei wartość 15,25 V kusi, bo jest blisko wyniku, ale wynika najczęściej z zaokrąglania bez policzenia dokładnego iloczynu albo z podstawienia 460 V zamiast 440 V, czyli napięcia, którego w ogóle nie ma na tabliczce. W praktyce w projektowaniu instalacji i doborze zabezpieczeń nie wolno tak zgadywać, bo od poprawnej wartości napięcia zwarcia zależy obliczony prąd zwarciowy, a więc czy wyłączniki i bezpieczniki zadziałają w wymaganym przez normy PN-HD 60364 czasie. Błąd kilku woltów przy tak małej wartości względnej potrafi dać zauważalną różnicę w prądzie zwarciowym i może prowadzić do źle dobranych aparatów lub nieprawidłowej oceny selektywności zabezpieczeń. Dlatego zawsze trzeba spokojnie odczytać parametry z tabliczki, zastosować prosty wzór procentowy i dopiero wtedy szukać odpowiedzi w teście czy w dokumentacji projektowej.

Pytanie 29

Który z poniżej wymienionych instrumentów umożliwia najbardziej precyzyjny pomiar rezystancji uzwojenia komutacyjnego prądnicy obcowzbudnej prądu stałego o dużej mocy?

A. Omomierz analogowy

B. Omomierz cyfrowy

C. Mostek Wheatstone'a

D. Mostek Thomsona

Użycie omomierzy analogowych i cyfrowych do pomiaru rezystancji uzwojeń komutacyjnych prądnicy obcowzbudnej dużej mocy może prowadzić do istotnych błędów pomiarowych. Omomierze analogowe, choć stosunkowo proste w obsłudze, są podatne na subiektywne odczyty oraz drift wskazówki, co czyni je mało wiarygodnymi w kontekście precyzyjnych pomiarów. Z kolei omomierze cyfrowe, mimo że oferują dokładniejsze odczyty, mogą mieć ograniczenia w pomiarach rezystancji w wysokiej dokładności z uwagi na wewnętrzne oporności i ograniczenia pomiarowe, które mogą wpływać na wyniki. Mostek Wheatstone'a, chociaż użyteczny w wielu zastosowaniach, nie jest wystarczająco precyzyjny do pomiaru bardzo niskich rezystancji, takich jak te występujące w uzwojeniach komutacyjnych. Pomiar rezystancji w tym kontekście wymaga zastosowania zaawansowanych technik pomiarowych, które eliminują wpływ dodatkowych czynników, takich jak temperatura czy indukcyjność, co jest jedną z kluczowych zalet mostka Thomsona. Dlatego, wybierając przyrząd do pomiaru rezystancji w skomplikowanych układach elektrycznych, warto kierować się nie tylko prostotą obsługi, ale przede wszystkim dokładnością i niezawodnością pomiarów.

Pytanie 30

Jakie części zamienne są najczęściej wymagane do serwisowania odkurzacza z jednofazowym silnikiem komutatorowym?

A. Szczotkotrzymacze oraz szczotki węglowe

B. Termostaty i czujniki temperatury

C. Grzałki oraz spirale grzejne

D. Przekładnie i skrzynki przekładniowe

Termostaty i czujniki temperatury, grzałki i spirale grzejne oraz przekładnie i skrzynki przekładniowe są elementami, które nie są typowe dla odkurzaczy z jednofazowym silnikiem komutatorowym, mimo że mogą mieć zastosowanie w innych urządzeniach elektrycznych. Termostaty i czujniki temperatury zajmują się monitorowaniem i kontrolą temperatury pracy urządzenia, co jest bardziej istotne w kontekście urządzeń grzewczych, a nie odkurzaczy. Użytkownicy często mylą funkcje tych komponentów, myśląc, że są one kluczowe dla działania odkurzacza, podczas gdy ich rola jest marginalna. Grzałki i spirale grzejne to elementy, które są stosowane w urządzeniach takich jak czajniki czy ogrzewacze, a nie w odkurzaczach, gdzie nie występuje potrzeba wytwarzania ciepła. Z kolei przekładnie i skrzynki przekładniowe są typowe dla urządzeń mechanicznych, w których wymagane jest zwiększenie momentu obrotowego, co nie ma zastosowania w przypadku odkurzaczy elektrycznych. W kontekście napraw odkurzaczy, koncentrowanie się na tych elementach prowadzi do nieefektywności i niepotrzebnych kosztów, co podkreśla znaczenie znajomości specyfiki urządzenia oraz odpowiednich części zamiennych. Dobrą praktyką przy serwisie odkurzacza jest zrozumienie, które elementy są rzeczywiście podatne na zużycie oraz jakie naprawy są najczęściej wykonywane.

Pytanie 31

Na podstawie zawartych w tabeli wyników pomiarów rezystancji wykonanych na zaciskach L1 i N grzejnika jednofazowego, przedstawionego na schemacie, określ stan techniczny jego grzałek.

Położenie przełącznika P1	Położenie przełącznika P2	Rezystancja między zaciskami L1 i N w Ω
1	3	∞
1	4	∞
2	3	44
2	4	53

A. Wszystkie grzałki są uszkodzone.

B. Sprawna jest tylko grzałka G3.

C. Uszkodzona jest tylko grzałka G1.

D. Wszystkie grzałki są sprawne.

Na podstawie przeprowadzonych pomiarów rezystancji można dokładnie ocenić stan techniczny grzałek w grzejniku jednofazowym. W przypadku grzałki G1, gdy rezystancja wynosi ∞, wskazuje to na przerwę w obwodzie, co jest jednoznacznym dowodem jej uszkodzenia. Zgodnie z zasadami diagnostyki układów elektrycznych, pomiar rezystancji powinien wykazywać wartość w określonym zakresie, co w przypadku G1 nie ma miejsca. Z kolei grzałki G2 i G3, dla których rezystancje wynoszą kolejno 44 Ω i 53 Ω, są w normie. Oznacza to, że działają prawidłowo. W praktyce, tego typu pomiary są niezbędne do oceny stanu technicznego urządzeń grzewczych. Znajomość wartości rezystancji pozwala na szybką identyfikację uszkodzeń, co jest zgodne z obowiązującymi standardami bezpieczeństwa elektrycznego, takimi jak PN-IEC 60364. Regularne przeprowadzanie takich testów może znacząco zwiększyć niezawodność systemów grzewczych.

Pytanie 32

Jakie skutki przyniesie zmiana przewodów ADG 1,5 mm² na przewody DY 1,5 mm² w instalacji elektrycznej podtynkowej w budynku mieszkalnym?

A. Wzrost obciążalności prądowej instalacji

B. Wzrost rezystancji pętli zwarcia

C. Obniżenie wytrzymałości mechanicznej przewodów

D. Obniżenie napięcia roboczego

Wybór odpowiedzi dotyczącej zwiększenia rezystancji pętli zwarcia jest błędny, ponieważ nie uwzględnia podstawowych zasad dotyczących przewodnictwa elektrycznego. Przewody DY, w przeciwieństwie do ADG, mają lepsze parametry przewodzenia prądu, co automatycznie wiąże się z obniżeniem rezystancji. Wykorzystanie przewodów o niższej rezystancji jest kluczowe dla bezpieczeństwa instalacji, ponieważ zmniejsza ryzyko przegrzania oraz skutków zwarcia. Zwiększenie rezystancji pętli zwarcia mogłoby prowadzić do niepożądanych skutków, takich jak zbyt wysokie napięcia podczas zwarcia, co zagraża bezpieczeństwu użytkowników. Kolejnym błędnym rozumowaniem jest przekonanie, że zmiana na przewody DY zmniejsza wytrzymałość mechaniczną przewodów. W rzeczywistości przewody DY mają lepsze właściwości mechaniczne, co czyni je bardziej odpornymi na uszkodzenia, a tym samym zwiększa ich żywotność. Co więcej, obniżenie napięcia roboczego nie ma związku z rodzajem zastosowanych przewodów, ponieważ napięcie robocze zależy od projektowanych parametrów instalacji oraz używanych urządzeń. Właściwy dobór przewodów nie tylko poprawia parametry techniczne instalacji, ale także zwiększa jej bezpieczeństwo i niezawodność, co jest zgodne z obowiązującymi normami i standardami branżowymi.

Pytanie 33

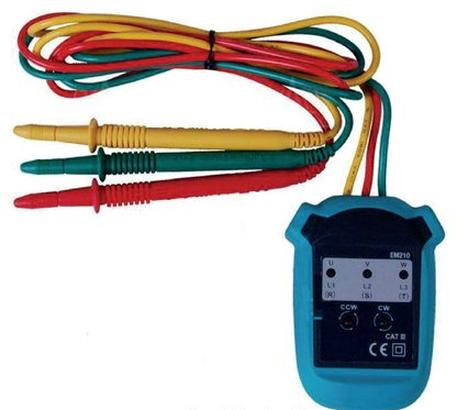

Przedstawione na rysunku urządzenie służy do

A. pomiaru impedancji pętli zwarcia.

B. pomiaru rezystancji uziemienia.

C. wyznaczania trasy przewodów.

D. sprawdzania kolejności faz.

Odpowiedź dotycząca sprawdzania kolejności faz jest poprawna, ponieważ urządzenie przedstawione na zdjęciu to wskaźnik kolejności faz. W instalacjach trójfazowych, kolejność podłączenia faz jest kluczowa dla prawidłowego funkcjonowania urządzeń elektrycznych. Niewłaściwa kolejność może prowadzić do nieprawidłowej pracy silników, co zwiększa ryzyko ich uszkodzenia, a także może generować zagrożenie dla bezpieczeństwa użytkowników. Wskaźniki kolejności faz są używane w praktyce, aby zapewnić, że fazy są podłączone w odpowiedniej kolejności, co jest zgodne z normami elektrycznymi, takimi jak PN-IEC 60034-1. Ponadto, urządzenia te są nieocenione w przypadku modernizacji lub naprawy instalacji, gdzie konieczne jest upewnienie się, że wszystkie fazy są poprawnie podłączone przed uruchomieniem systemu. Regularne stosowanie wskaźników kolejności faz jest zalecane w praktykach inżynieryjnych i audytach instalacji.

Pytanie 34

Na rysunku zamieszczono schemat układu pomiarowego do badania transformatora w stanie jałowym. Jakie powinny być minimalne zakresy pomiarowe woltomierzy i amperomierza, aby można było sprawdzić prąd stanu jałowego transformatora o parametrach: S_n = 920 VA, U_1n = 230 V, U_2n = 100 V, i_0% = 10%?

	V1	V2	A
	V	V	A
A.	30	15	5
B.	30	15	10
C.	300	150	0,5
D.	300	150	2,5

A. A.

B. B.

C. C.

D. D.

Wybór niewłaściwego zakresu pomiarowego dla amperomierza oraz woltomierzy może prowadzić do poważnych konsekwencji w pomiarach transformatorów. W sytuacji, gdy wybrana odpowiedź nie spełnia wymagań, istotne jest zrozumienie, dlaczego takie podejście jest nieodpowiednie. Na przykład, jeżeli amperomierz miałby zakres mniejszy niż 0,4 A, to w momencie pomiaru prądu stanu jałowego mogłoby dojść do jego uszkodzenia. Ponadto, stosowanie nieodpowiednich zakresów woltomierzy, takich jak 200 V dla napięcia pierwotnego 230 V, naraża na ryzyko nie tylko przyrząd, ale także bezpieczeństwo całej instalacji. W branży elektrycznej istnieją jasno określone normy dotyczące minimalnych zakresów czy tolerancji przyrządów pomiarowych, które mają na celu zapewnienie bezpieczeństwa oraz dokładności pomiarów. Dlatego kluczowe jest stosowanie woltomierzy i amperomierzy o zakresach przekraczających wartości nominalne, co nie jest realizowane w przypadku wybranych błędnych odpowiedzi. Niekiedy błędy te wynikają z nieznajomości podstawowych zasad dotyczących transformatorów oraz ich parametrów, co prowadzi do mylnych wniosków dotyczących zakresów pomiarowych. Udoskonalanie wiedzy na ten temat jest niezbędne dla prawidłowego użytkowania urządzeń elektrycznych oraz przeprowadzania rzetelnych pomiarów.

Pytanie 35

Którego z wymienionych pomiarów eksploatacyjnych w instalacji oświetleniowej nie można zrealizować standardowym miernikiem uniwersalnym?

A. Napięć w poszczególnych fazach

B. Ciągłości przewodów ochronnych

C. Rezystancji izolacji przewodów

D. Prądu pobieranego przez odbiornik

Pomiar napięcia w poszczególnych fazach jest jednym z podstawowych zadań każdego pomiaru elektrycznego. Miernik uniwersalny doskonale nadaje się do tego celu, ponieważ potrafi zmierzyć wartości napięcia AC i DC, co jest kluczowe w instalacjach oświetleniowych, gdzie często występują różne fazy zasilania. Podobnie, pomiar ciągłości przewodów ochronnych również można przeprowadzić za pomocą miernika uniwersalnego, który posiada funkcję testowania ciągłości, zwykle sygnalizując dźwiękowo, gdy rezystancja jest na poziomie poniżej określonego progu, co jest istotne dla bezpieczeństwa użytkowania instalacji. Z kolei pomiar prądu pobieranego przez odbiornik jest kolejnym standardowym zastosowaniem miernika uniwersalnego, który, dzięki odpowiednim ustawieniom, może zmierzyć natężenie prądu w obwodzie. Używając funkcji pomiaru prądu, można ocenić, czy odbiorniki działają w granicach parametrów znamionowych, co zapobiega ich przeciążeniu. Wydaje się zatem, że wybór odpowiednich narzędzi do pomiarów technicznych wymaga zrozumienia, jakie pomiary można wykonać z użyciem mierników uniwersalnych, a które wymagają bardziej specjalistycznych narzędzi, takich jak megomierze.

Pytanie 36

Który z wymienionych przetworników należy zastosować do pomiaru momentu obrotowego działającego na wał napędowy silnika elektrycznego?

A. Halotron.

B. Pozystor.

C. Tensometr.

D. Piezorezystor.

Prawidłowo – do pomiaru momentu obrotowego na wale napędowym silnika elektrycznego stosuje się tensometr. Tensometr nie mierzy momentu bezpośrednio, tylko bardzo małe odkształcenia (rozciąganie/ściskanie) materiału wału, które powstają, gdy działa na niego moment skręcający. Zmiana odkształcenia powoduje zmianę rezystancji tensometru, a z tego – po przeliczeniu w mostku pomiarowym – wyznacza się wartość momentu. W praktyce przemysłowej na wale montuje się tzw. czujniki tensometryczne momentu, często w gotowej obudowie, z wyprowadzonym sygnałem 4–20 mA lub 0–10 V. Takie rozwiązania spotyka się np. przy silnikach napędzających przenośniki taśmowe, mieszadła, pompy śrubowe czy w liniach technologicznych, gdzie trzeba kontrolować obciążenie silnika i zabezpieczać go przed przeciążeniem. Moim zdaniem to jedno z ważniejszych zagadnień przy diagnostyce napędów – pomiar momentu pozwala ocenić, czy maszyna pracuje w swoim nominalnym zakresie, czy np. gdzieś jest zatarcie lub nadmierne obciążenie. Z punktu widzenia dobrych praktyk zawsze dąży się do pomiaru jak najbliżej miejsca powstawania zjawiska, czyli właśnie na wale, a nie tylko przez pośrednie obserwacje prądu silnika. Tensometry (najczęściej foliowe) wkleja się na powierzchni wału pod określonym kątem, a sygnał prowadzi się przez pierścienie ślizgowe albo drogą bezprzewodową. W nowocześniejszych rozwiązaniach stosuje się gotowe, skalibrowane przetworniki momentu z wbudowaną elektroniką, które są zgodne z typowymi standardami sygnałów przemysłowych i łatwo je podłączyć do PLC, rejestratorów czy systemów SCADA. Właśnie dlatego tensometr, zastosowany w odpowiedniej konfiguracji, jest standardowym i zalecanym przetwornikiem do pomiaru momentu obrotowego wału silnika.

Pytanie 37

Aby zapewnić ochronę przed porażeniem elektrycznym przy awarii użytkowników silnika elektrycznego klasy ochronności I, jego obudowa w układzie sieci TT powinna być

A. elektrycznie odizolowana od uziomu za pomocą iskiernika

B. podłączona do przewodu neutralnego

C. połączona z uziomem

D. elektrycznie odizolowana od gruntu oraz przewodzącego podłoża

Odpowiedź 'przyłączyć do uziomu' jest prawidłowa, ponieważ w systemie TT, który jest jedną z metod ochrony przeciwporażeniowej, uziemienie urządzenia elektrycznego ma kluczowe znaczenie dla bezpieczeństwa. W przypadku uszkodzenia izolacji silnika elektrycznego I klasy ochronności, potencjalne napięcie na obudowie może wzrosnąć, co stanowi zagrożenie dla użytkowników. Przyłączenie korpusu silnika do uziomu zapewnia, że wszelkie niebezpieczne napięcia zostaną odprowadzone do ziemi, minimalizując ryzyko porażenia. W praktyce, takie rozwiązanie jest zgodne z normami międzynarodowymi, jak np. IEC 60364, które określają zasady instalacji elektrycznych oraz środki ochrony przeciwporażeniowej. Uziemienie także pozwala na szybkie zadziałanie zabezpieczeń, takich jak wyłączniki różnicowoprądowe, co jest istotne w przypadku awarii. Dodatkowo, instalacje z poprawnie wykonanym uziemieniem mogą przyczynić się do zmniejszenia zakłóceń elektromagnetycznych, co jest istotne w kontekście wydajności urządzeń elektrycznych.

Pytanie 38

Który rodzaj kondensatora przedstawiono na ilustracji?

A. Elektrolityczny.

B. Ceramiczny.

C. Powietrzny.

D. Foliowy.

Na ilustracji pokazano klasyczny kondensator elektrolityczny, a pomyłki biorą się zwykle z tego, że wiele osób kojarzy kondensatory głównie po ogólnym kształcie, a nie po charakterystycznych detalach. Kondensator ceramiczny ma zupełnie inną budowę i wygląd: najczęściej jest to mały, płaski „dysk” albo prostokątny element SMD, bez wyraźnie zaznaczonej biegunowości, o znacznie mniejszych pojemnościach (pF, nF, czasem niewielkie µF) i bardzo małych wymiarach. Nie zobaczymy na nim tak dużych oznaczeń jak 6800 µF, bo ceramiczne stosuje się raczej do filtracji sygnałów, odsprzęgania na płytkach PCB, pracy w wysokich częstotliwościach, a nie jako główne kondensatory filtrujące w zasilaczach. Kondensator powietrzny to głównie konstrukcja laboratoryjna lub stosowana w technice wysokiej częstotliwości, często z regulowaną pojemnością, wykonana z zestawu płytek lub cylindrów, gdzie dielektrykiem jest powietrze. W praktyce w typowych urządzeniach mało kto się z nimi spotyka, a na pewno nie wyglądają jak mała aluminiowa puszka z nadrukiem napięcia i pojemności. Z kolei kondensator foliowy ma zazwyczaj obudowę prostopadłościenną (kostka) z tworzywa, w środku zwiniętą folię jako dielektryk, najczęściej jest niespolaryzowany i ma mniejsze pojemności niż duże elektrolity, choć oczywiście większe niż typowe ceramiczne. Stosuje się go tam, gdzie potrzeba lepszej stabilności parametrów, mniejszych strat i wyższej odporności na napięcie przemienne, np. w filtrach sieciowych, obwodach przeciwzakłóceniowych czy w napędach. Typowy błąd myślowy polega na tym, że każdy „większy” kondensator w obudowie cylindrycznej bywa brany za foliowy, a każdy mały – za ceramiczny, bez spojrzenia na oznaczenia i cechy konstrukcyjne. Tymczasem duża pojemność rzędu tysięcy mikrofaradów, aluminiowa walcowa obudowa, wyraźnie nadrukowana polaryzacja i napięcie pracy to jednoznaczne wskazówki, że mamy do czynienia z kondensatorem elektrolitycznym, który pełni najczęściej rolę magazynu energii i elementu filtrującego w torze zasilania.

Pytanie 39

Jaką minimalną wartość rezystancji powinna mieć podłoga i ściany w izolowanym miejscu pracy z urządzeniami pracującymi na napięciu 400 V, aby zapewnić efektywną ochronę przeciwporażeniową przed dotykiem pośrednim?

A. 75kΩ

B. 25kΩ

C. 10kΩ

D. 50kΩ

Odpowiedzi, które sugerują wartości rezystancji niższe niż 50 kΩ, mogą wprowadzać w błąd, prowadząc do niewłaściwych wniosków na temat bezpieczeństwa elektrycznego. Na przykład, wartość 25 kΩ może wydawać się wystarczająca, ale w rzeczywistości jest znacznie poniżej zalecanych standardów, co oznacza, że w przypadku wystąpienia problemów z izolacją, prąd może swobodnie przepływać przez ciało osoby pracującej w tym środowisku. Podobnie, wartości takie jak 10 kΩ czy 75 kΩ również nie spełniają kryteriów bezpieczeństwa. W przypadku 10 kΩ, ryzyko porażenia prądem jest znacząco wyższe, a przy 75 kΩ, chociaż jest to lepsza wartość, nadal nie zapewnia wystarczającej ochrony, zwłaszcza przy wyższych napięciach. Podstawowym błędem jest niewłaściwe rozumienie znaczenia rezystancji ochronnej w kontekście dotyku pośredniego oraz nieświadomość konsekwencji związanych z niewłaściwym doborze wartości rezystancji. Każdy instalator lub inżynier powinien dążyć do rozumienia i stosowania norm oraz zaleceń dotyczących bezpieczeństwa, aby zminimalizować ryzyko związane z pracą w potencjalnie niebezpiecznych warunkach.

Pytanie 40

Kto powinien sporządzać plany okresowych kontroli i napraw instalacji elektrycznej w budynku mieszkalnym?

A. Użytkownicy lokali.

B. Urząd dozoru technicznego.

C. Dostawca energii elektrycznej.

D. Właściciel lub zarządca budynku.

Właściciel lub zarządca budynku ma prawny i techniczny obowiązek organizowania okresowych kontroli oraz planowania napraw instalacji elektrycznej. Wynika to z przepisów prawa budowlanego i ogólnych zasad eksploatacji obiektów budowlanych – to właśnie właściciel/zarządca odpowiada za zapewnienie bezpiecznego użytkowania budynku. W praktyce oznacza to, że to on zleca uprawnionemu elektrykowi lub firmie z odpowiednimi kwalifikacjami wykonanie przeglądów, pomiarów ochronnych, oględzin rozdzielnic, sprawdzenie stanu przewodów, osprzętu, zabezpieczeń nadprądowych i różnicowoprądowych. Moim zdaniem to sensowne, bo ktoś musi ponosić odpowiedzialność całościową, a nie rozmywać ją na lokatorów czy inne instytucje. Dobrym standardem jest prowadzenie harmonogramu przeglądów (np. co 5 lat, a w niektórych przypadkach częściej), protokołów z pomiarów oraz planu usuwania usterek w określonych terminach. Zarządca powinien też reagować na zgłoszenia mieszkańców – np. często wybijające zabezpieczenia, iskrzenie w gniazdku, przegrzewające się przewody – i wpisywać takie rzeczy do planu napraw. W profesjonalnie zarządzanych budynkach tworzy się nawet budżet na modernizacje instalacji, wymianę starych przewodów aluminiowych na miedziane, dostosowanie instalacji do aktualnych norm i zwiększonych obciążeń. Dobre praktyki branżowe mówią jasno: lokator może zgłosić problem, elektryk może doradzić rozwiązanie, ale decyzję i organizację działań bierze na siebie właściciel lub zarządca, bo to on odpowiada cywilnie i często karnie za stan techniczny instalacji.

Rozpocznij nowy egzamin

Powrót do strony głównej
