Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.03 - Montaż i obsługa maszyn i urządzeń
Data rozpoczęcia: 9 maja 2026 22:10
Data zakończenia: 9 maja 2026 22:19

Egzamin zdany!

Wynik: 20/40 punktów (50,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Aby zamocować wiertło o chwycie stożkowym w tulei konika, co powinno być użyte?

A. uchwyt trójszczękowy

B. uchwyt dwuszczękowy

C. tuleję zaciskową

D. tuleję redukcyjną

Użycie uchwytu trójszczękowego, tulei zaciskowej czy uchwytu dwuszczękowego do mocowania wiertła z chwytem stożkowym może prowadzić do wielu problemów związanych z stabilnością, precyzją oraz bezpieczeństwem pracy. Uchwyty trójszczękowe są zaprojektowane głównie do mocowania elementów cylindrycznych w tokarkach, co sprawia, że ich zastosowanie w przypadku wierteł z chwytem stożkowym nie jest odpowiednie. Wiertła te wymagają określonego sposobu mocowania, aby zapewnić ich prawidłowe osadzenie i minimalizację drgań, które mogą wpływać na jakość obróbki i prowadzić do zniszczenia narzędzia. Z kolei tuleje zaciskowe, choć są używane do mocowania wierteł, nie zawsze oferują taką samą stabilność jak tuleje redukcyjne, co jest kluczowe dla precyzyjnej obróbki. Uchwyty dwuszczękowe także mają swoje ograniczenia, ponieważ ich konstrukcja nie zapewnia równomiernego rozkładu sił, co może prowadzić do luzów i niestabilności narzędzia. Często wybór niewłaściwego uchwytu wynika z braku wiedzy na temat specyfiki narzędzi i ich zastosowania, co może prowadzić do błędów w procesie produkcyjnym oraz zwiększonego ryzyka uszkodzenia materiałów i narzędzi. Przestrzeganie zasad wyboru odpowiednich akcesoriów jest kluczowe dla jakości i efektywności pracy w każdej branży związanej z obróbką materiałów.

Pytanie 2

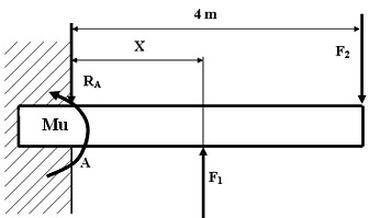

W jakiej odległości X od miejsca utwierdzenia A, należy przyłożyć siłę F₁, aby moment utwierdzenia M_u = 0, jeżeli siła F₁ = 4kN, a siła F₂ = 2kN?

A. 4 m

B. 2 m

C. 3 m

D. 1 m

Wybór innych odległości niż 2 m może wynikać z błędnych założeń dotyczących równowagi momentów. Na przykład, przy wyborze 3 m, można pomyśleć, że zwiększona odległość od punktu utwierdzenia A wzmocni równowagę momentu, jednak z matematycznego punktu widzenia, przy tej wartości siły F1 wynoszącej 4 kN, moment wyniesie 12 kNm, co nie zrównoważy momentu F2 = 2 kN przy 2 m (co daje 4 kNm). Prawidłowe zrozumienie momentu utwierdzenia wymaga znajomości zasady równowagi ciał sztywnych, która mówi, że suma wszystkich momentów wokół dowolnego punktu musi wynosić zero, aby obiekt był w stanie równowagi. Podobnie, wybór 4 m również nie zrównoważy momentów, ponieważ odległość ta jedynie zwiększy moment F1, prowadząc do większej nierównowagi. W kontekście inżynierii, ważne jest umiejętne stosowanie zasad mechaniki, aby zrozumieć, jak siły i momenty wpływają na konstrukcje. Niedostateczna analiza sytuacji może prowadzić do poważnych błędów, które w praktyce mogą zagrażać stabilności obiektów inżynieryjnych, dlatego tak istotne jest stosowanie precyzyjnych obliczeń i odpowiednich metod projektowania opartych na normach i dobrych praktykach branżowych.

Pytanie 3

Urządzenie przedstawione na ilustracji stosuje się do

A. piaskowania.

B. smarowania.

C. przedmuchiwania.

D. mycia.

Urządzenie przedstawione na ilustracji to smarownica ręczna, która jest kluczowym narzędziem w procesie smarowania. Jej głównym celem jest aplikacja smaru w miejscach, które wymagają regularnego smarowania, takich jak łożyska, przeguby czy inne elementy maszyn. Użycie smarownicy pozwala na precyzyjne dawkowanie smaru, co jest istotne dla utrzymania efektywności pracy maszyn i zapobiegania ich uszkodzeniom. W kontekście standardów branżowych, smarowanie jest kluczowe dla zapewnienia trwałości i niezawodności elementów mechanicznych. Przykładowo, w przemyśle motoryzacyjnym, regularne smarowanie układów kierowniczych i zawieszenia przyczynia się do poprawy bezpieczeństwa jazdy. Dobrze wykonane smarowanie zmniejsza tarcie, co prowadzi do mniejszych strat energii i dłuższej żywotności komponentów. Zastosowanie smarownicy ręcznej w takich sytuacjach jest zgodne z najlepszymi praktykami w zakresie konserwacji maszyn i urządzeń, co umożliwia zwiększenie efektywności operacyjnej oraz ograniczenie kosztów eksploatacji.

Pytanie 4

Części podzespołu przedstawionego na rysunku należy montować w kolejności:

A. 7, 2, 5, 6, 4, 3

B. 7, 2, 6, 5, 4, 3

C. 2, 7, 5, 6, 3, 4

D. 2, 7, 6, 5, 3, 4

Dobra robota z kolejnością montażu: 2, 7, 5, 6, 3, 4! To podejście ma sens, bo najpierw zaczynamy od łożyska walcowego (2), które jest jak fundament całej konstrukcji. Musi być dobrze osadzone w korpusie (1), bo dzięki temu wszystko później działa stabilnie. Kiedy montujesz docisk (7), upewniasz się, że łożysko nie będzie miało luzów, co mogłoby je uszkodzić. Potem podkładka (5) jest niezbędna do równomiernego rozłożenia sił działających na łożysko i docisk. Z doświadczenia wiem, że nieodpowiednie zabezpieczenie docisku może prowadzić do szybszego zużycia. Śruba (6) dokręca wszystko, a pokrywa (3) chroni mechanizm przed brudem i uszkodzeniami. Na końcu wkret (4) trzyma pokrywę na swoim miejscu. Super, że trzymasz się tych inżynieryjnych zasad, bo dzięki nim wszystko będzie działać długo i niezawodnie.

Pytanie 5

Suche, płynne, graniczne oraz mieszane to klasyfikacje tarcia w zależności od

A. charakterystyki smaru znajdującego się pomiędzy współdziałającymi powierzchniami

B. rodzaju kontaktu współdziałających powierzchni

C. typów ruchu współdziałających elementów

D. właściwości ruchu współdziałających elementów

Rodzaje tarcia: suche, płynne, graniczne oraz mieszane, klasyfikowane są w oparciu o rodzaj styku współpracujących powierzchni. W kontekście inżynierii i mechaniki, rodzaj tarcia ma kluczowe znaczenie dla efektywności działania maszyn i układów mechanicznych. Tarcie suche występuje, gdy dwa ciała stykają się bez obecności smaru, co prowadzi do dużego oporu ruchu i szybszego zużycia materiałów. Tarcie płynne z kolei występuje wtedy, gdy między stykającymi się powierzchniami znajduje się warstwa smaru, co znacznie redukuje opór i zużycie. Tarcie graniczne jest pojęciem pośrednim, w którym smar jest obecny, ale nie tworzy wystarczającej warstwy, by w pełni zredukować tarcie. Mieszane tarcie to sytuacja, w której występują zarówno elementy tarcia suchego, jak i płynnego. Praktyczne zastosowania tej wiedzy obejmują projektowanie łożysk, układów przekładniowych oraz systemów hydraulicznych, gdzie optymalizacja rodzaju tarcia może prowadzić do wydłużenia żywotności komponentów oraz zwiększenia efektywności energetycznej. Standardy, takie jak ISO 281 dotyczące obliczeń łożysk, podkreślają znaczenie rozważenia rodzaju tarcia w projektowaniu i eksploatacji maszyn.

Pytanie 6

Oznaczenie pokazane na rysunku dotyczy tolerancji

A. prostoliniowości.

B. nachylenia.

C. równoległości.

D. płaskości.

Wybór odpowiedzi na temat płaskości czy prostoliniowości może sugerować, że coś chyba jest nie tak z rozumieniem tolerancji. Płaskość dotyczy powierzchni, która powinna być gładka i nieodkształcona, a to nie ma nic wspólnego z tym, żeby dwie powierzchnie były równoległe. Płaskość jest ważna, na przykład w łożyskach – tam nie ma miejsca na wypukłości czy wklęsłości. Prostoliniowość natomiast odnosi się do tego, jak prosta jest linia, co ma znaczenie np. w prowadnicach, gdzie linie muszą być równe. A nachylenie? To już zupełnie inna bajka, bo chodzi o kąt między dwiema powierzchniami. Wybierając jedną z tych opcji, można się łatwo pogubić, myśląc, że tolerancje to oddzielne rzeczy, a one tak naprawdę są ze sobą powiązane i każdy z nich ma swoje miejsce i normy. Zrozumienie tych różnic jest bardzo ważne, żeby dobrze projektować i produkować, a też unikać błędów, które mogą być kosztowne.

Pytanie 7

Aby dostarczyć urządzenie na miejsce jego montażu, gdy jego waga przekracza maksymalną nośność dźwigu, należy zastosować

A. wózek transportowy

B. linę o większej wytrzymałości

C. podnośnik platformowy

D. przenośnik cięgnowy

Wózek transportowy jest odpowiednim rozwiązaniem w sytuacji, gdy masa maszyny przekracza dopuszczalną nośność dźwigu. Wózki transportowe są zaprojektowane z myślą o przenoszeniu ciężkich ładunków w sposób bezpieczny i efektywny. Umożliwiają one przesuwanie sprzętu na płaskich powierzchniach, co minimalizuje ryzyko uszkodzeń oraz zapewnia większą kontrolę nad transportowanym ładunkiem. W praktyce wózki te są często stosowane w halach produkcyjnych, magazynach oraz na placach budowy, gdzie transport dużych maszyn lub elementów konstrukcyjnych jest niezbędny. Stosowanie wózków transportowych zgodnie z normami BHP oraz odpowiednimi standardami branżowymi, takimi jak PN-EN 12100 dotyczące bezpieczeństwa maszyn, gwarantuje minimalizację ryzyka wypadków i uszkodzeń. Warto również zauważyć, że wózki transportowe mogą mieć różne konstrukcje, takie jak wózki paletowe czy wózki platformowe, co pozwala dostosować sprzęt do specyficznych potrzeb transportowych.

Pytanie 8

Jaką wartość ma moc wejściowa siłownika hydraulicznego, jeżeli ilość przepływu cieczy dostarczanej do siłownika wynosi 0,0005 m3/s, ciśnienie cieczy na wejściu do siłownika wynosi 6 MPa, a na wyjściu z siłownika 3 MPa?

A. 3,0 kW

B. 1,0 kW

C. 1,5 kW

D. 5,0 kW

Aby policzyć moc wejściową siłownika hydraulicznego, używamy wzoru P = Q * Δp. P to moc, Q to natężenie przepływu, a Δp to różnica ciśnienia. W naszym przypadku Q wynosi 0,0005 m3/s. Ciśnienie na wejściu to 6 MPa, a na wyjściu 3 MPa, więc Δp to 6 MPa - 3 MPa, co daje nam 3 MPa. Wartości musimy przekształcić do kPa, czyli 3000 kPa. Jak wstawimy to do wzoru, mamy P = 0,0005 m3/s * 3000 kPa, co daje nam 1,5 kW. To co wyliczyliśmy, jest zgodne z tym, co stosuje się w przemyśle. W inżynierii, jak w budownictwie czy automatyce, ważne jest, żeby dobrze rozumieć moc siłowników hydraulicznych, bo to przekłada się na efektywne działanie całego systemu.

Pytanie 9

Pasek klinowy zamontowany na kole pasowym

A. może wystawać poza średnicę zewnętrzną koła oraz może się opierać o dno rowka

B. nie może wystawać poza zewnętrzną średnicę koła, lecz może opierać się o dno rowka

C. nie może wychodzić poza średnicę zewnętrzną koła i nie powinien opierać się o dno rowka

D. może wystawać poza średnicę zewnętrzną koła, ale nie ma prawa opierać się o dno rowka

Patrząc na błędne odpowiedzi, widać, że sporo osób ma mylne wyobrażenie o tym, jak powinny wyglądać paski klinowe. Jak pasek wystaje poza koło, to są większe szanse na to, że się uszkodzi. Co gorsza, to prowadzi do niestabilnych działań przekładni. A jeśli pasek opiera się o dno rowka, to też jest źle - nie przenosi momentu obrotowego jak powinien, a to jest bardzo istotna sprawa. Często ludzie nie zdają sobie sprawy, że zły montaż może wpłynąć na żywotność układu. Jak pasek nie jest odpowiednio dopasowany, to szybko się zużyje i trzeba będzie częściej robić przeglądy, co generuje dodatkowe koszty. Dlatego warto znać zasady dotyczące pasków klinowych i dobrze je stosować, żeby uniknąć problemów i kłopotów z bezpieczeństwem.

Pytanie 10

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 11

Otwór o jakiej średnicy należy wykonać pod nit o średnicy 6 mm? Skorzystaj z danych w tabeli.

Średnica nita d [mm]	2,5	3	3,5	4	5	6	8
Średnica otworu	1,1 d lecz nie więcej niż d^+0,5

A. 6,6 mm

B. 6,1 mm

C. 6,5 mm

D. 6,0 mm

Wybór odpowiedzi 6,6 mm lub jakiejkolwiek innej średnicy poza 6,5 mm jest nieprawidłowy i wskazuje na brak zrozumienia podstawowych zasad dotyczących tolerancji skrawania i montażu. Często osoby podejmujące decyzje o średnicy otworu w oparciu o niewłaściwe dane lub kalkulacje, odnoszą się do zasady, że otwór powinien być nieco większy od średnicy nita, co w teorii jest prawdą. Jednakże, nie uwzględniają one w praktyce granic maksymalnych wynikających z norm branżowych, które wyraźnie określają, że otwór nie powinien przekraczać wymiaru nita powiększonego o 0,5 mm. Założenie, że większy otwór poprawi jakość połączenia, jest mylące. Zbyt duży otwór może prowadzić do luzów, co z kolei powoduje niestabilność i osłabienie struktur, a może również skutkować nieprawidłowym wkręceniem nita, co narusza integralność montażu. W praktyce inżynieryjnej przestrzeganie zasad tolerancji ma kluczowe znaczenie dla zapewnienia bezpieczeństwa i trwałości konstrukcji. Niezrozumienie tych zasad może prowadzić do krytycznych błędów w obliczeniach i projektach, co w efekcie może skutkować nieprzewidzianymi kosztami oraz zagrożeniem dla użytkowników.

Pytanie 12

Którą operację można wykonać za pomocą urządzenia przedstawionego na rysunku?

A. Umieszczenie szpilki w kadłubie.

B. Zamontowanie łożyska na półosi.

C. Umieszczenie tłoka w cylindrze.

D. Osadzenie simeringu na wałku.

Wybór odpowiedzi dotyczących umieszczenia szpilki w kadłubie, tłoka w cylindrze czy osadzenia simeringu na wałku jest błędny, ponieważ każda z tych czynności wymaga innych narzędzi i technik niż te, jakie oferuje prasa do łożysk. Umieszczanie szpilki w kadłubie zazwyczaj wiąże się z użyciem młotka lub innego narzędzia, które umożliwia precyzyjne osadzenie elementu bez ryzyka uszkodzenia. Z kolei montaż tłoka w cylindrze często wymaga zastosowania specjalnych narzędzi, które mogą zapewnić odpowiedni moment siły oraz kontrolę nad procesem, aby uniknąć zjawisk takich jak zacięcia. Osadzenie simeringu na wałku także wymaga staranności, aby zapewnić szczelność i prawidłowe działanie uszczelnień, co jest procesem odmiennym od montażu łożysk. Typowym błędem myślowym jest mylenie funkcji różnych narzędzi i technik. Każdy element mechaniczny ma swoje specyficzne wymagania dotyczące montażu i demontażu, które wynikają z ich budowy oraz przeznaczenia. Zrozumienie tych różnic jest kluczowe dla efektywnego działania w obszarze mechaniki. Dlatego ważne jest, aby zawsze dobierać odpowiednie metody i narzędzia, a także przestrzegać standardów i dobrych praktyk branżowych, aby zapewnić bezpieczeństwo i efektywność w pracy.

Pytanie 13

Urządzenie przedstawione na rysunku jest stosowane do

A. zmiany ruchu obrotowego na posuwisto-zwrotny.

B. przekazywania napędu.

C. podziału obwodu na dowolną ilość równych części.

D. zmiany kierunku obrotu.

Często zdarza się, że błędne odpowiedzi wynikają z nieporozumień dotyczących tego, jak działają te urządzenia. Na przykład jedna z odpowiedzi mówi, że dzielnik obrotowy zmienia kierunek obrotu. To nieprawda, bo jego funkcja to precyzyjne dzielenie obwodu na równe części, a nie zmiana ruchu. Kontrolowanie kierunku obrotu odbywa się innymi mechanizmami, jak silniki czy przekładnie. Inna mylna odpowiedź dotyczy przekazywania napędu. Dzielnik obrotowy nie jest napędem, ale narzędziem do ustawiania pozycji. Przekazywanie napędu to zupełnie inny temat, bo polega na przenoszeniu energii z jednego elementu na drugi, a to nie ma związku z dzielnikami. W końcu, twierdzenie, że dzielniki zmieniają ruch obrotowy na posuwisto-zwrotny, też jest błędne. One są używane w obrotach, a nie w przekształcaniu ruchu. Myślę, że zrozumienie tych różnic jest naprawdę istotne, żeby dobrze wykorzystać narzędzia w obróbce skrawaniem.

Pytanie 14

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 15

Największe ryzyko uszkodzenia wzroku występuje podczas

A. lutowania lutem twardym

B. nitowania na gorąco

C. spawania łukiem elektrycznym

D. zgrzewania garbowego

Lutowanie lutem twardym, czy zgrzewanie garbowe, to inne techniki, które mają swoje zagrożenia, ale nie robią takiego dymu i nie generują intensywnego światła jak spawanie łukiem elektrycznym. Lutowanie to łączenie metali w niższych temperaturach, więc jest to raczej bezpieczne dla wzroku, jeśli przestrzegasz podstawowych zasad. Zgrzewanie garbowe może dawać trochę ciepła, ale nie ma ryzyka poparzenia oczu tak jak przy spawaniu. A co do nitowania na gorąco, to też ma swoje ryzyko, ale nie można go porównywać do spawania. W pracy ważne jest, by rozumieć te różne zagrożenia i przygotować się do nich, bo różnice są istotne. Ignorowanie tego może nas wpędzić w kłopoty ze zdrowiem, więc lepiej być czujnym.

Pytanie 16

W przypadku montażu okładzin ciernych sprzęgieł wykorzystuje się połączenia

A. spawane

B. wtłaczane

C. nitowe

D. zgrzewane

Montaż okładzin ciernych sprzęgieł przez spawanie, zgrzewanie czy wtłaczanie to nie najlepszy pomysł, i to z kilku ważnych powodów. Spawanie, mimo że mocne, może spowodować zmiany w strukturze materiałów przez wysoką temperaturę, co osłabia spoiny i może prowadzić do deformacji. A okładziny cierne muszą mieć stały kontakt z innymi elementami, więc stabilność i odporność na wysokie temperatury są tutaj kluczowe. Zgrzewane połączenia są słabsze i mogą nie rozkładać naprężeń, co skutkuje szybszym zużyciem. Metoda wtłaczania, choć czasem używana, nie radzi sobie z dużymi obciążeniami mechanicznymi i termicznymi, które występują w sprzęgłach. Często ludzie myślą, że wyższa temperatura czy ciśnienie podczas montażu zwiększają wytrzymałość, co jest błędne. Tak naprawdę w wymagających aplikacjach, jak sprzęgła, nitowanie to najskuteczniejsza opcja, a różne techniki spawania czy zgrzewania mogą przynieść więcej szkody niż pożytku.

Pytanie 17

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 18

Do kategorii przenośników cięgnowych zalicza się przenośnik

A. wałkowy

B. wstrząsowy

C. zabierakowy

D. śrubowy

Przenośnik zabierakowy jest uznawany za część grupy przenośników cięgnowych, ponieważ wykorzystuje on cięgna w formie zębatek lub łańcuchów do transportu materiałów. W przenośnikach tych system zabieraków, które są umieszczone na pasku czy łańcuchu, podnosi i przemieszcza ładunki w górę lub na poziomie. Ten typ przenośnika jest szczególnie efektywny w aplikacjach, gdzie transport odbywa się pod kątem lub na dużych odległościach. Przykładowo, przenośniki zabierakowe są powszechnie stosowane w branży spożywczej do transportu produktów luzem, takich jak ziarna, a także w przemyśle ciężkim do przenoszenia materiałów sypkich. Ponadto, przenośniki te charakteryzują się wysoką niezawodnością i możliwością dostosowania do różnych warunków pracy, co czyni je wszechstronnym rozwiązaniem. W kontekście standardów, ich projektowanie powinno uwzględniać normy dotyczące bezpieczeństwa i efektywności energetycznej, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Pytanie 19

Do smarowania urządzeń i maszyn nie wykorzystuje się

A. olejów maszynowych

B. nafty

C. grafitu

D. smarów stałych

Nafta jest substancją ropopochodną, która nie jest stosowana do smarowania maszyn i urządzeń ze względu na swoje właściwości chemiczne i fizyczne. Nie jest ona odpowiednia do tego celu, ponieważ ma niską lepkość oraz może powodować szybsze zużycie i korozję części maszynowych. W przeciwieństwie do olejów maszynowych, które posiadają odpowiednią lepkość i dodatki antykorozyjne, nafta nie zapewnia skutecznego smarowania. W praktyce, do smarowania maszyn używa się olejów mineralnych lub syntetycznych, które są zaprojektowane tak, aby minimalizować tarcie oraz chronić przed zużyciem. Przykładami właściwych substancji smarnych są oleje silnikowe, stosowane w silnikach samochodowych, lub smary stałe, używane w łożyskach. Zgodnie z normami branżowymi, na przykład ISO 6743, rodzaje olejów i smarów powinny być dobierane w zależności od warunków pracy oraz specyfiki urządzenia, aby zapewnić optymalne działanie i przedłużyć żywotność komponentów.

Pytanie 20

Jakie kluczowe kryteria wybierania materiałów konstrukcyjnych stosuje się w procesie projektowania elementów maszyn?

A. Własności materiału i koszty wytwarzania

B. Zdolność materiału do obróbki skrawaniem

C. Koszty materiału i produkcji

D. Koszty materiału oraz projektowania

Podczas projektowania części maszyn, kluczowym elementem jest nie tylko koszt materiału czy jego obróbki, ale przede wszystkim właściwości mechaniczne i fizyczne materiałów. Koszty materiału i wytwarzania, choć ważne, nie mogą być jedynymi kryteriami wyboru. Często zdarza się, że tańsze materiały mogą prowadzić do obniżenia jakości i żywotności części, co z kolei może skutkować wyższymi kosztami eksploatacji i napraw. W przypadku odpowiedzi koncentrujących się jedynie na kosztach, brakuje zrozumienia specyfiki zastosowania materiałów, co jest istotne w kontekście ich późniejszej wydajności. Podatność materiału do obróbki skrawaniem również jest ważna, ale nie powinna być jedynym kryterium. W praktyce inżynieryjnej użycie materiałów o dobrych właściwościach mechanicznych, które są jednocześnie dostosowane do technologii obróbczej, jest kluczowe dla osiągnięcia pożądanych rezultatów. Typowe błędy, które mogą prowadzić do niepoprawnych wniosków, obejmują pomijanie analizy właściwości materiałowych oraz nadmierne skupienie się na kosztach, co w dłuższej perspektywie może przekładać się na problemy techniczne i ekonomiczne.

Pytanie 21

Jakie narzędzie należy zastosować do usunięcia nitu drążonego?

A. wybijaka

B. przecinaka

C. rozwiertaka

D. wiertła

Decyzja o użyciu przecinaka, wybijaka czy rozwiertaka do demontażu nitu drążonego jest nieprawidłowa z kilku powodów. Przecinaki są narzędziami zaprojektowanymi do cięcia materiałów, ale ich działanie bazuje na mechanizmie łamania, co nie jest skuteczne w przypadku nitu drążonego. Nity drążone mają strukturę, która nie pozwala na efektywne ich usunięcie poprzez cięcie, a zamiast tego wymaga precyzyjnego wiercenia, co jest osiągane jedynie przez wiertło. Wybijak, z drugiej strony, jest narzędziem stosowanym do usuwania elementów mocujących, ale jego zastosowanie w kontekście nitów drążonych może prowadzić do zniszczenia otaczającej struktury lub niepełnego usunięcia nitu. Co więcej, rozwiertak jest przeznaczony do poszerzania już istniejących otworów, a nie do ich tworzenia. Użycie rozwiertaka do demontażu nitu drążonego nie tylko utrudnia cały proces, ale również może prowadzić do uszkodzenia narzędzia. Błędne podejście do stosowania niewłaściwych narzędzi w procesie demontażu nitu drążonego może skutkować nieefektywną pracą, zwiększonym ryzykiem uszkodzenia materiałów oraz wydłużonym czasem pracy. Kluczowe jest zrozumienie, że dobór odpowiedniego narzędzia do specyficznego zadania jest fundamentem efektywności i bezpieczeństwa w pracy z materiałami budowlanymi.

Pytanie 22

Na rysunku oznaczono połączenie

A. klejone.

B. zgrzewane.

C. spawane.

D. lutowane.

Wybór odpowiedzi o klejeniu, spawaniu czy zgrzewaniu jest nietrafiony. Każda z tych metod ma swoje specyficzne cechy, które w ogóle nie pasują do lutowania. Klejenie polega na użyciu kleju, co w ogóle nie generuje ciepła, jak to ma miejsce w lutowaniu. Choć kleje są przydatne, to nie są tak mocne w wysokich temperaturach jak lutowanie. Spawanie to inna historia – materiały są łączone przez ich stopienie w wysokiej temperaturze, ale to może prowadzić do odkształceń. Co do zgrzewania, to też jest metoda, ale polega na podgrzewaniu materiałów i wywieraniu na nie ciśnienia, więc nie ma co porównywać z lutowaniem. Fajnie, że rozumiesz te różnice, bo one są naprawdę ważne, żeby dobrać odpowiednią technikę w zależności od materiałów i aplikacji. Wiele osób myli te metody, co prowadzi do błędnych wniosków w projektowaniu połączeń.

Pytanie 23

Przyrząd pokazany na rysunku służy do

A. montażu pierścienia dociskowego.

B. demontażu łożyska tocznego z czopa wałka.

C. montażu łożyska tocznego.

D. regulacji bicia promieniowego łożyska tocznego.

Demontaż łożysk tocznych z czopa wałka jest kluczowym procesem w utrzymaniu ruchu mechanicznego w maszynach. Narzędzie widoczne na zdjęciu, czyli ściągacz do łożysk, jest specjalistycznym przyrządem, który umożliwia bezpieczne i efektywne usunięcie łożyska bez ryzyka uszkodzenia zarówno samego łożyska, jak i wałka. W branży mechanicznej, stosowanie odpowiednich narzędzi do demontażu jest niezbędne dla zachowania standardów jakości i efektywności pracy. W przypadku użycia niewłaściwych narzędzi, może dojść do uszkodzenia powierzchni styku, co w konsekwencji prowadzi do obniżenia wydajności łożysk oraz szybszego ich zużycia. Zastosowanie ściągacza pozwala również na równomierne rozłożenie sił, co jest kluczowe w procesie demontażu. Stosując te narzędzia, inżynierowie mogą zapewnić długoterminową wydajność maszyn oraz samych łożysk, co w efekcie prowadzi do zmniejszenia kosztów eksploatacji oraz zwiększenia bezpieczeństwa operacyjnego.

Pytanie 24

Jakie zagrożenie mogą stwarzać stalowe wałki podczas toczenia dla oczu człowieka?

A. wióry odpryskowe oddzielające się od obrabianej powierzchni

B. wysoka temperatura podczas obróbki

C. skaleczenia wynikające z kontaktu z nożem tokarskim

D. pył unoszący się z obrabianej powierzchni

Dobra decyzja, wybrałeś wióry odpryskowe jako zagrożenie dla oczu przy toczeniu stalowych wałków. Te małe, ostre kawałki metalu mogą łatwo latać w powietrzu i naprawdę stwarzają duże ryzyko dla wzroku. Pamiętaj, że w miejscu pracy warto zadbać o odpowiednie zabezpieczenia, jak gogle ochronne, które spełniają normy PN-EN 166. Fajne jest też, że wiele firm stawia na osłony na maszynach, co naprawdę pomaga zminimalizować ryzyko kontaktu z odpryskami. A tak na marginesie, nie tylko wióry są niebezpieczne - różne zanieczyszczenia też mogą wyrządzić krzywdę. Dlatego przestrzeganie zasad BHP i regularne szkolenia dla pracowników są mega ważne. W toczeniu istotne jest też, żeby dobrze dobierać narzędzia i parametry obróbcze, to może pomóc w redukcji odprysków, co w końcu wpływa na nasze bezpieczeństwo.

Pytanie 25

Główne ryzyko zdrowotne dla pracownika podczas cyjanizacji stali to

A. porażenie prądem elektrycznym

B. zatrucie oparami soli

C. porażenie świetlne

D. złamanie ręki

Wybór odpowiedzi dotyczącej zatrucia oparami soli jako głównego zagrożenia podczas cyjanowania stali jest uzasadniony, ponieważ proces ten generuje niebezpieczne opary, które mogą zawierać szkodliwe substancje chemiczne, w tym cyjanowodór i sole cyjankowe. Te opary mają właściwości toksyczne, co może prowadzić do poważnych problemów zdrowotnych dla pracowników, w tym uszkodzeń układu oddechowego i innych narządów. W przemyśle stosowane są różne normy, takie jak OSHA (Occupational Safety and Health Administration) oraz ACGIH (American Conference of Governmental and Industrial Hygienists), które określają dopuszczalne poziomy ekspozycji na substancje toksyczne. W praktyce, aby zminimalizować ryzyko zatrucia, należy zapewnić odpowiednią wentylację w miejscach pracy, stosować środki ochrony osobistej, takie jak maski i respirator, oraz regularnie przeprowadzać szkolenia dotyczące bezpieczeństwa pracy. Przykłady wdrożenia tych środków obejmują systemy filtracji powietrza oraz monitorowanie jakości powietrza na stanowiskach pracy.

Pytanie 26

Jaka jest masa cieczy o gęstości 3 kg/m3, zajmującej połowę zbiornika o całkowitej objętości 12 m3?

A. 18 kg

B. 36 kg

C. 4 kg

D. 12 kg

Aby obliczyć masę cieczy, należy skorzystać ze wzoru: masa = gęstość × objętość. W tym przypadku gęstość cieczy wynosi 3 kg/m3, a objętość zajmowana przez ciecz to połowa całkowitej objętości zbiornika, co daje 12 m3 / 2 = 6 m3. Zatem masa cieczy wynosi 3 kg/m3 × 6 m3 = 18 kg. Tego rodzaju obliczenia są powszechnie stosowane w inżynierii i technologii, szczególnie w dziedzinach takich jak hydraulika, chemia, oraz projektowanie zbiorników. Wiedza na temat gęstości i objętości jest kluczowa nie tylko dla obliczeń dotyczących masy, ale także w kontekście transportu cieczy, gdzie ważne jest zrozumienie, jak różne substancje oddziałują ze sobą oraz jakie są ich właściwości fizyczne. W branży inżynieryjnej, stosowanie tych obliczeń jest zgodne z najlepszymi praktykami, co pozwala na optymalizację projektów oraz zapewnienie ich bezpieczeństwa i efektywności.

Pytanie 27

Jakie narzędzie wykorzystuje się do oceny bicia promieniowego uchwytu tokarskiego?

A. liniał sinusowy

B. zestaw płytek wzorcowych

C. profilometr

D. czujnik zegarowy

Czujnik zegarowy to instrument pomiarowy, który jest kluczowy w procesie weryfikacji bicia promieniowego zamontowanego uchwytu tokarskiego. Jego działanie opiera się na precyzyjnym pomiarze odległości, co pozwala na ocenę ewentualnych odchyleń od normy. Czujnik zegarowy składa się z wskazówki, która porusza się wzdłuż skali, co umożliwia użytkownikowi odczytanie wartości z dokładnością do setnych części milimetra. W praktyce, podczas montażu uchwytu tokarskiego, czujnik zegarowy jest umieszczany na obrabianym elemencie, a jego końcówka dotyka obracającej się powierzchni uchwytu. Obserwacja wskazówki czujnika pozwala na identyfikację wszelkich wibracji lub błędów bicia. Zgodnie z zasadami dobrych praktyk w obróbce skrawaniem, regularne sprawdzanie bicia promieniowego uchwytów tokarskich jest niezbędne, aby zapewnić wysoką jakość obróbki oraz precyzję wymiarową finalnych produktów. Użycie czujnika zegarowego jest standardem w branży, co zwiększa powtarzalność i niezawodność procesów produkcyjnych.

Pytanie 28

Podczas eksploatacji tokarki, głównym niebezpieczeństwem dla tokarza są

A. nieosłonięte elementy wirujące

B. wibracje mechaniczne tokarki

C. ostre krawędzie narzędzi skrawających

D. płyny chłodząco-smarujące

Nieosłonięte części wirujące stanowią jedno z najpoważniejszych zagrożeń podczas pracy na tokarce. W trakcie obróbki materiałów, ruchome elementy maszyny, takie jak wrzeciona, tarcze lub inne mechanizmy, mogą prowadzić do poważnych urazów ciała, jeśli operator nie zachowa odpowiednich środków ostrożności. Zgodnie z normami BHP, wszelkie maszyny powinny być wyposażone w osłony, które minimalizują ryzyko kontaktu z ruchomymi częściami. Przykładem może być stosowanie osłon na wrzecionach, które nie tylko chronią pracownika, ale także zapobiegają zanieczyszczeniu strefy roboczej w wyniku odrzucania materiału. Dodatkowo, w miejscach, gdzie nie można zastosować osłon, zaleca się stosowanie odpowiednich procedur roboczych, takich jak wyznaczanie strefy bezpieczeństwa wokół maszyny oraz zakaz wchodzenia do tych obszarów podczas pracy. Wiedza o zagrożeniach związanych z nieosłoniętymi częściami wirującymi i ich odpowiednia identyfikacja są kluczowe dla zapewnienia bezpieczeństwa w miejscu pracy.

Pytanie 29

W silniku spalinowym dochodzi do transferu ciepła pomiędzy gazami w komorze spalania a płaszczem z płynem chłodzącym przez

A. unoszenie

B. konwekcję

C. promieniowanie

D. przenikanie

Odpowiedź przenikanie jest poprawna, ponieważ wymiana ciepła między gazami w komorze spalania a płaszczem z płynem chłodzącym zachodzi głównie przez przewodnictwo cieplne, które jest formą przenikania ciepła. W silnikach spalinowych, gdy mieszanka paliwowo-powietrzna ulega spalaniu, generowane są wysokotemperaturowe gazy, które przekazują ciepło na ścianki komory spalania. Następnie ciepło to przenika do płaszcza wodnego, który pełni funkcję chłodzącą. Proces ten jest kluczowy dla efektywnego chłodzenia silnika, co zapobiega jego przegrzewaniu i zapewnia dłuższą żywotność komponentów. W praktyce, odpowiednia konstrukcja systemu chłodzenia oraz dobór materiałów o wysokiej przewodności cieplnej pozwala na optymalne odprowadzanie ciepła. W branży motoryzacyjnej stosuje się różne standardy, takie jak SAE J1349, które regulują pomiary wydajności silników, w tym aspekty związane z chłodzeniem i wymianą ciepła. Zrozumienie tej zasady jest fundamentem dla inżynierów projektujących systemy chłodzenia w nowoczesnych silnikach spalinowych.

Pytanie 30

Aby zmierzyć chropowatość powierzchni, powinno się wykorzystać

A. transametr

B. mikrokator

C. profilometr

D. pirometr

Wybór niewłaściwego narzędzia do pomiaru chropowatości powierzchni może prowadzić do istotnych błędów w analizie i ocenie jakości materiałów. Pirometr, na przykład, jest urządzeniem do pomiaru temperatury, a jego zastosowanie w kontekście oceny chropowatości jest całkowicie nieadekwatne. Pomiar temperatury nie dostarcza żadnych informacji o mikrostrukturze powierzchni, co jest kluczowe dla oceny jej właściwości mechanicznych oraz funkcjonalnych. Z kolei transametr, który jest używany do analizy ruchu i parametrów kinematycznych, także nie ma zastosowania w kontekście pomiaru chropowatości. Błąd w wyborze narzędzia może wynikać ze mylnego przekonania, że każdy przyrząd pomiarowy może być stosowany wymiennie, co jest niezgodne z zasadami inżynieryjnymi. Mikrokator, chociaż bardziej adekwatny, jest głównie stosowany do pomiarów długości i nie jest narzędziem zaprojektowanym specjalnie do analizy chropowatości. W konsekwencji, wybór niewłaściwego urządzenia może prowadzić nie tylko do błędnych danych, ale także do kosztownych pomyłek w procesach produkcyjnych i kontrolnych, gdzie precyzyjna ocena powierzchni jest kluczowa dla zapewnienia jakości i bezpieczeństwa wyrobów.

Pytanie 31

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 32

Do rozłącznych połączeń spoczynkowych zalicza się połączenie

A. spawane

B. nitowe

C. klinowe

D. zgrzewane

Połączenia klinowe to jeden z typów połączeń rozłącznych, które są powszechnie stosowane w inżynierii mechanicznej. Charakteryzują się tym, że umożliwiają łatwe i szybkie demontowanie elementów, co jest kluczowe w wielu aplikacjach, takich jak montaż maszyn, konstrukcje stalowe czy urządzenia transportowe. W praktyce, połączenia klinowe są wykorzystywane np. w narzędziach ręcznych, gdzie pozwalają na wymianę końcówek roboczych bez potrzeby stosowania skomplikowanych mechanizmów. Zgodnie z normami, takimi jak ISO 4014, połączenia te powinny być projektowane z uwzględnieniem odpowiednich tolerancji, co zapewnia ich funkcjonalność i bezpieczeństwo użytkowania. Warto również zauważyć, że połączenia klinowe mogą występować w różnych formach, w tym w postaci klinów podłużnych lub poprzecznych, co wpływa na ich zastosowanie w różnych branżach. Dzięki swojej prostocie i efektywności, połączenia klinowe są integralnym elementem nowoczesnych systemów inżynieryjnych.

Pytanie 33

Kołnierzowe sprzęgło jest rodzajem sprzęgła

A. samoczynnie rozłącznego.

B. samonastawnego i nierozłącznego.

C. sztywnego i nierozłącznego.

D. rozłącznego z zewnętrznym sterowaniem.

Odpowiedzi, które mówią o rozłącznych sprzęgłach samoczynnych, sterowanych z zewnątrz oraz samonastawnych, nie pasują do sprzęgła kołnierzowego. Sprzęgła rozłączne mają to do siebie, że są zaprojektowane tak, żeby w określonych warunkach mogły się odłączyć. A to nie jest to, co oferuje sprzęgło kołnierzowe, bo ono ma zapewniać stałe połączenie, co jest kluczowe w wielu aplikacjach. Podobnie sprzęgła sterowane z zewnątrz, bo tutaj w ogóle nie ma takiej potrzeby, żeby coś z zewnątrz działało, by utrzymać to połączenie. Sprzęgła samonastawne, które kompensują błędy osi, także są nie na miejscu, bo sprzęgło kołnierzowe nie ma zdolności adaptacyjnych. Mylenie sprzęgła kołnierzowego z elastycznymi rozwiązaniami prowadzi do błędnego wyobrażenia o jego zastosowaniach. W rzeczywistości, jest sztywne i stworzone do pracy w trudnych warunkach, co czyni je idealnym do ciągłej transmisji mocy.

Pytanie 34

Mosiądz stanowi stop, w którego skład wchodzi miedź oraz

A. cynk.

B. aluminium.

C. cyna.

D. krzem.

Mosiądz jest stopem miedzi, co jest prawidłowe, ale do jego charakterystyki należy również poprawnie wskazać drugi składnik. Wybór krzemu jako drugiego składnika jest nieprawidłowy, ponieważ krzem najczęściej nie jest używany w produkcji mosiądzu. Krzem jest bardziej typowy dla stopów aluminium, gdzie poprawia wytrzymałość i odporność na korozję, ale w kontekście mosiądzu nie ma zastosowania. Z kolei cyną, chociaż jest często używaną substancją w metalurgii, w mosiądzu nie odgrywa kluczowej roli, ponieważ nie wprowadza pożądanych właściwości, które są charakterystyczne dla mosiądzu. Aluminium również nie jest stosowane w produkcji mosiądzu; jest to materiał wykorzystywany w innych stopach, takich jak duraluminium. Wybór cynku jako głównego składnika stopu jest kluczowy, ponieważ to właśnie cynk nadaje mosiądzowi jego charakterystyczne właściwości, takie jak wytrzymałość, odporność na korozję oraz plastyczność. Niezrozumienie roli cynku i mylenie go z innymi metalami prowadzi do błędnych wniosków i nieprawidłowych zastosowań materiałowych. Wiedza na temat konkretnych składników stopów oraz ich właściwości jest niezbędna dla inżynierów, projektantów i techników, aby mogli podejmować właściwe decyzje związane z doborem materiałów w procesach produkcyjnych.

Pytanie 35

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 36

Konserwacja zainstalowanego pasa klinowego obejmuje jego demontaż, ponowny montaż oraz

A. umycie pasa w wodzie z łagodnym detergentem oraz weryfikacja pod kątem występowania uszkodzeń

B. umycie pasa w rozpuszczalniku organicznym oraz sprawdzenie pasa pod kątem potencjalnych uszkodzeń

C. oczyszczenie pasa w benzynie ekstrakcyjnej oraz pomiar jego sprężystości

D. wyczyszczenie pasa łagodną pastą ścierną oraz pomiar siły zrywającej

Umycie pasa klinowego w wodzie z delikatnym detergentem oraz sprawdzenie go pod kątem występowania uszkodzeń jest kluczowym krokiem w konserwacji tego elementu. Pasy klinowe, które są narażone na intensywne użytkowanie, mogą gromadzić zanieczyszczenia, które wpływają na ich wydajność i żywotność. Użycie delikatnego detergentu pozwala na skuteczne usunięcie brudu bez ryzyka uszkodzenia materiału pasa. Po umyciu, istotne jest, aby dokładnie zbadać pas pod kątem oznak zużycia, takich jak pęknięcia, przetarcia czy inne uszkodzenia mechaniczne. Regularna konserwacja, w tym czyszczenie i inspekcja, są zgodne z zaleceniami producentów oraz najlepszymi praktykami w branży. Prowadzenie takich działań konserwacyjnych pozwala na prewencję ewentualnych awarii, minimalizując ryzyko kosztownych napraw oraz przestojów w pracy maszyn. Dobrze utrzymany pas klinowy zapewnia optymalne przenoszenie mocy, co jest niezwykle istotne w kontekście efektywności operacyjnej maszyn.

Pytanie 37

Na jakiej maszynie odbywa się radełkowanie powierzchni chwytowej sprawdzianu tłoczkowego?

A. Tokarce kłowej

B. Frezarce pionowej

C. Tokarce karuzelowej

D. Wiertarce stołowej

Tokarka kłowa to naprawdę świetne narzędzie do radełkowania powierzchni chwytowej sprawdzianu tłoczkowego, z wielu powodów. Po pierwsze, daje możliwość precyzyjnego obrabiania materiału wzdłuż jego osi, co jest mega ważne, gdy chcemy uzyskać detale, które będą bardzo dokładne. Radełkowanie to proces, w którym tworzymy rowki lub różne wzory na obrobionych powierzchniach, a w przypadku sprawdzianów tłoczkowych jest to niezbędne do zapewnienia dobrego chwytu i stabilności podczas dalszych operacji. Tokarki kłowe są zaprojektowane do trzymania detali w jednej pozycji, co pozwala na uzyskanie powtarzalnych wyników. Jak dla mnie, to narzędzie w przemyśle spełnia wszystkie normy dotyczące jakości i precyzji, więc śmiało można je uznać za najlepszy wybór do tej roboty. Na przykład w produkcji elementów hydraulicznych, gdzie tolerancje są naprawdę istotne, tokarka kłowa jest idealna do radełkowania, aby zapewnić, że wszystko ładnie pasuje do innych części systemu.

Pytanie 38

Wskaż wartość reakcji w punkcie A belki przedstawionej na rysunku.

A. RA = 2/3F

B. RA = 3/4F

C. RA = 1/3F

D. RA = 1/2F

Odpowiedź RA = 3/4F jest poprawna, ponieważ wynika z analizy równowagi statycznej belki. W celu zapewnienia równowagi, suma momentów sił działających na belkę musi wynosić zero. Przykład obliczenia momentów, który przeprowadziliśmy, polegał na obliczeniu momentu siły F względem punktu B belki, gdzie odległość wynosi 3 metry. Zastosowanie równania momentów: RA * 4m - F * 3m = 0 pozwala nam wyznaczyć wartość reakcji w punkcie A. Ostatecznie, z równania uzyskujemy RA = 3/4F. Tego typu analizy są kluczowe w inżynierii budowlanej oraz projektowaniu konstrukcji, gdzie zapewnienie bezpieczeństwa i stabilności obiektów jest podstawowym wymogiem. Dobre praktyki w inżynierii statycznej nakazują uwzględnienie wszystkich sił i momentów w obliczeniach, co jest niezbędne do skutecznego zaprojektowania i analizy nośności obiektów.

Pytanie 39

Na równi pochylonej pod kątem α=30° znajduje się masa G połączona liną z masą Q jak na rysunku. Jeżeli pominąć siły tarcia, to aby masa Q nie poruszała się, masa G powinna być równa?

A. 4Q

B. 2Q

C. 6Q

D. 3Q

Wybór niewłaściwej opcji, na przykład 3Q, 6Q lub 4Q, wskazuje na nieporozumienie dotyczące równowagi sił w kontekście równi pochylonej. W przypadku, gdy masa G ma być większa niż 2Q, siła działająca na nią na równi pochylonej staje się zbyt duża w stosunku do siły ciężkości masy Q. Przy kącie α=30°, siła działająca na masę G wynosi G*sin(30°), co prowadzi do wartości G/2. Zatem, jeśli przyjmiemy, że G=3Q, to G*sin(30°) wyniesie 3Q/2, co nie może być równoważne Q*g, bo 3Q/2 jest większe od Q. Podobnie, dla G=6Q lub G=4Q, obliczenia również prowadzą do nadmiernych sił działających na masę Q, co skutkuje brakiem równowagi. Typowym błędem myślowym w takich zadaniach jest przyjęcie, że większa masa G zawsze zwiększa stabilność układu, podczas gdy kluczowym czynnikiem jest odpowiednie zbalansowanie sił. Zrozumienie tego zagadnienia jest niezwykle ważne w praktycznych zastosowaniach inżynieryjnych, gdzie konieczne jest zachowanie równowagi w ruchach obiektów, co przekłada się na bezpieczeństwo konstrukcji oraz efektywność mechanizmów.

Pytanie 40

Elementy przedstawione na ilustracji, stosowane w instalacjach sprężonego powietrza, to

A. szybkozłączki.

B. regulatory przepływu.

C. zawory redukcyjne.

D. zawory dławiące.

Regulatory przepływu, zawory dławiące oraz zawory redukcyjne to elementy, które pełnią kluczowe funkcje w systemach pneumatycznych, ale ich rolą nie jest łączenie przewodów. Regulatory przepływu kontrolują ilość sprężonego powietrza dostarczanego do urządzeń, co jest istotne w kontekście optymalizacji zużycia energii oraz zapewnienia odpowiedniego działania systemów. Zawory dławiące natomiast służą do regulacji prędkości przepływu medium, co wpływa na wydajność i dynamikę działania urządzeń pneumatycznych. Z kolei zawory redukcyjne mają za zadanie obniżenie ciśnienia sprężonego powietrza do poziomu odpowiedniego dla danego procesu technologicznego. Choć wszystkie te elementy są niezbędne w instalacjach sprężonego powietrza, to ich zastosowanie jest inne niż szybkozłączek. Typowym błędem jest mylenie funkcji tych komponentów, co może prowadzić do nieprawidłowego doboru elementów instalacji. Ważne jest, aby podczas projektowania układów pneumatycznych mieć na uwadze różnice pomiędzy tymi elementami oraz ich specyficzne zastosowanie w różnych warunkach pracy. Właściwe zrozumienie funkcji każdego z komponentów systemu sprężonego powietrza jest kluczowe dla zapewnienia efektywności oraz bezpieczeństwa całej instalacji.
