Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.05 - Eksploatacja urządzeń elektronicznych
Data rozpoczęcia: 27 kwietnia 2026 18:53
Data zakończenia: 27 kwietnia 2026 18:58

Egzamin zdany!

Wynik: 36/40 punktów (90,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Które z poniższych urządzeń elektronicznych wymaga zaprogramowania po jego zainstalowaniu, zanim zacznie działać?

A. Konwerter satelitarny

B. Detektor gazu

C. Telefon analogowy

D. Domofon cyfrowy

Domofon cyfrowy to urządzenie, które po zainstalowaniu wymaga zaprogramowania, aby móc w pełni wykorzystać jego funkcje. Konfiguracja domofonu obejmuje ustawienie numerów mieszkańców, przypisanie dzwonków do poszczególnych lokali oraz skonfigurowanie opcji komunikacji z mieszkańcami. W zależności od modelu, programowanie może obejmować także dodawanie użytkowników do systemu, definiowanie uprawnień czy integrację z innymi systemami zabezpieczeń w budynku. Przykłatami zastosowania są nowoczesne budynki mieszkalne, gdzie domofon cyfrowy współpracuje z systemami monitoringu oraz automatyki budynkowej, co podnosi komfort i bezpieczeństwo mieszkańców. Dobry projekt systemu domofonowego uwzględnia standardy branżowe, takie jak systemy interkomowe zgodne z normą IEC 60947-5-1, co zapewnia wysoką jakość i niezawodność działania tego typu urządzeń.

Pytanie 2

Aby zmierzyć rezystancję rezystora za pomocą metody technicznej, należy użyć

A. dwóch woltomierzy

B. dwóch watomierzy

C. woltomierza i amperomierza

D. częstotliwościomierza

Aby zmierzyć rezystancję rezystora metodą techniczną, najlepszym rozwiązaniem jest użycie woltomierza i amperomierza. Ta metoda polega na pomiarze spadku napięcia na rezystorze oraz prądu płynącego przez ten rezystor. Zgodnie z prawem Ohma, rezystancję (R) można obliczyć za pomocą równania R = U/I, gdzie U to napięcie mierzone w woltach, a I to prąd mierzony w amperach. Taki pomiar jest praktyczny w laboratoriach, gdzie precyzyjne wyniki są kluczowe. Warto również zauważyć, że stosowanie tej metody wymaga dobrej znajomości obsługi multimetru oraz umiejętności interpretacji wyników, co jest standardem w pracy z układami elektronicznymi. Woltomierze oraz amperomierze są powszechnie wykorzystywane w diagnostyce i konserwacji urządzeń elektrycznych, a ich zastosowanie w pomiarach rezystancji pozwala na uzyskanie dokładnych danych o stanie komponentów. W praktyce, pomiar rezystancji w ten sposób jest nie tylko dokładny, ale również umożliwia identyfikację problemów w układzie, co jest istotne w inżynierii elektronicznej.

Pytanie 3

W urządzeniu elektronicznym uszkodzeniu uległ warystor MYG 10K-431 o napięciu znamionowym 275 V AC, 350 V DC, energii tłumienia 55 J/2 ms i rastrze 7,5 mm. Wykorzystując tabelę zamienników wskaż oznaczenie warystora, który można zastosować w zamian za uszkodzony?

Tabela zamienników
Oznaczenie warystora	Napięcie znamionowe	Energia tłumienia	Raster
TSV07D471	300 V AC 375 V DC	40 J/2 ms	5 mm
JVR07N431K	275 V AC 350 V DC	33 J/2 ms	5 mm
JVR14N431K	275 V AC 350 V DC	132 J/2 ms	7,5 mm
B72210S0301K101	300 V AC 385 V DC	47 J/2 ms	7,5 mm

A. JVR14N431K

B. B72210S0301K101

C. TSV07D471

D. JVRO7N431K

Wybór nieodpowiednich zamienników, takich jak JVRO7N431K, TSV07D471 czy B72210S0301K101, może prowadzić do poważnych problemów w funkcjonowaniu układów elektronicznych. Warystor JVRO7N431K, mimo że zbliżony do oryginalnego, ma inne napięcie znamionowe, co może skutkować jego niewłaściwym działaniem w obwodzie. W przypadku podania zbyt niskiego napięcia, warystor nie będzie w stanie skutecznie chronić układu przed przepięciami, co naraża inne komponenty na uszkodzenia. Z kolei TSV07D471, posiadający inne parametry, także nie spełnia wymaganych norm. Niewłaściwy dobór komponentów często wynika z błędnego zrozumienia ich oznaczeń oraz parametrów. W przypadku B72210S0301K101, różnice w energii tłumienia stanowią istotny problem, ponieważ zbyt niska wartość może prowadzić do niewystarczającej ochrony przed przepięciami. W praktyce zastosowanie komponentów, które nie są zgodne z wymaganiami technicznymi, może prowadzić do zwiększonego ryzyka awarii lub nawet pożaru w skrajnych przypadkach. Dlatego tak ważne jest przestrzeganie norm oraz dobrych praktyk w doborze zamienników. W każdym przypadku należy dokładnie analizować i porównywać parametry, aby zapewnić nieprzerwaną funkcjonalność oraz bezpieczeństwo układów elektronicznych.

Pytanie 4

Na który z parametrów fali nośnej oddziałuje sygnał modulujący w modulacji PM?

A. Częstotliwości

B. Pulsacji

C. Fazy

D. Amplitudy

Modulacja fazy (PM) jest techniką, w której zmiana sygnału modulującego wpływa na fazę fali nośnej. W przeciwieństwie do modulacji amplitudy (AM) czy częstotliwości (FM), w PM istotne jest utrzymanie stałej amplitudy fali nośnej. Zmiana fazy umożliwia przesyłanie informacji w postaci skoków fazowych, co jest szczególnie korzystne w systemach telekomunikacyjnych, takich jak łączność bezprzewodowa czy systemy satelitarne. Przykładem zastosowania modulacji fazy jest standard komunikacyjny PSK (Phase Shift Keying), który jest często wykorzystywany w transmisji danych. W praktyce, modulacja PM pozwala na uzyskanie większej odporności na zakłócenia oraz lepszą efektywność widmową. W kontekście dobrych praktyk branżowych, modulacja fazy znajduje zastosowanie w systemach wymagających niskiego opóźnienia oraz wysokiej niezawodności przesyłania informacji, co czyni ją istotnym narzędziem w nowoczesnych technologiach komunikacyjnych.

Pytanie 5

Jakie elementy zawiera oznaczenie typu tranzystora?

A. tylko litery

B. cyfry oraz wielkie litery

C. tylko cyfry

D. cyfry i małe litery

Oznaczenie typu tranzystora rzeczywiście składa się z cyfr oraz wielkich liter, co jest zgodne z przyjętymi standardami w branży półprzewodników. Przykładem może być tranzystor typu BC547, gdzie 'BC' to oznaczenie serii, a '547' to numer katalogowy, który jest cyfrą. Takie oznaczenie ułatwia inżynierom oraz technikom identyfikację i dobór odpowiednich komponentów do projektów elektronicznych. Ponadto, zgodnie z normami międzynarodowymi, jak IEC 60747, oznaczenia tranzystorów powinny być jednoznaczne i pozwalać na szybkie zrozumienie specyfikacji, takich jak maksymalne napięcie, prąd czy zastosowanie. Używanie cyfr i wielkich liter pozwala na tworzenie bardziej zróżnicowanych i precyzyjnych oznaczeń, co jest kluczowe w kontekście profesjonalnych aplikacji elektronicznych oraz w dokumentacji technicznej, gdzie jasność i zrozumiałość oznaczeń mają ogromne znaczenie dla efektywności pracy zespołów inżynieryjnych. Te praktyki pomagają także w dostosowywaniu komponentów do różnych norm i standardów obowiązujących na rynkach międzynarodowych.

Pytanie 6

W skład linii światłowodowej o długości 50 km wchodzi wzmacniacz optyczny oraz 4 złącza optyczne i 4 spawy. W tabeli przedstawiono wyniki pomiarów linii światłowodowej. Ile wynosi całkowite tłumienie tej linii?

Tłumienie złącza	0,15 dB
Tłumienie spawu	0,15 dB
Tłumienie światłowodu	0,2 dB/km
Wzmocnienie wzmacniacza	10 dB

A. 11,2 dB

B. 21,2 dB

C. 1,2 dB

D. 0,5 dB

Całkowite tłumienie linii światłowodowej można obliczyć, sumując tłumienia poszczególnych elementów składowych. W przypadku długości 50 km linii światłowodowej, wzmacniacz optyczny oraz złącza i spawy mają swoje charakterystyczne tłumienia. Wartości tłumienia dla złączy i spawów są określane w dB i powinny być znane. Przyjęto, że typowe złącze optyczne ma tłumienie rzędu 0,5 dB, a spaw 0,1 dB. Przy czterech złączach i czterech spawach, tłumienie całkowite wynosi: Tłumienie złączy = 4 * 0,5 dB = 2 dB oraz Tłumienie spawów = 4 * 0,1 dB = 0,4 dB. Dodatkowo, uwzględniając tłumienie samego włókna (np. 0,2 dB/km), czyli 50 km * 0,2 dB/km = 10 dB, całkowite tłumienie wynosi: 10 dB + 2 dB + 0,4 dB = 12,4 dB. Przykłady zastosowania tej wiedzy obejmują projektowanie i diagnostykę sieci światłowodowych, gdzie kluczowe jest zrozumienie i minimalizacja strat sygnału dla zachowania jakości transmisji.

Pytanie 7

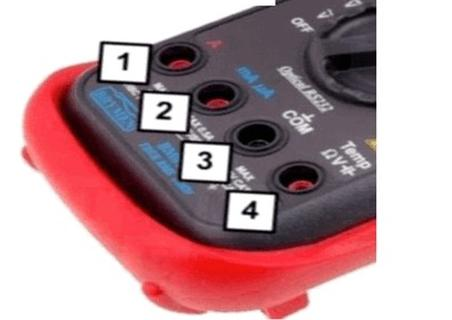

Na rysunku przedstawiono widok multimetru, przy czym jego zaciski pomiarowe oznaczono numerami. W celu pomiaru wartości rezystancji przewody pomiarowe należy dołączyć do zacisków o numerach

A. 1 i 2

B. 2 i 3

C. 3 i 4

D. 1 i 4

Wybór zacisków 3 i 4 do pomiaru rezystancji multimetrem jest poprawny, ponieważ te zaciski są zaprojektowane specjalnie do tego celu. Zacisk oznaczony jako COM (zazwyczaj czarny) służy jako punkt odniesienia dla pomiarów, natomiast zacisk oznaczony symbolem Ω (zazwyczaj czerwony) jest przeznaczony do pomiaru rezystancji. Pomiar rezystancji polega na przepuszczeniu prądu przez element i zmierzeniu spadku napięcia, co jest zgodne z prawem Ohma. Aby przeprowadzić ten pomiar, ważne jest, aby przewody pomiarowe były właściwie podłączone, co zapewnia dokładność wyniku. W praktyce oznacza to, że przed wykonaniem pomiaru należy upewnić się, że obwód jest odłączony od źródła zasilania, aby uniknąć uszkodzenia multimetru oraz zapewnienia bezpieczeństwa. W kontekście standardów branżowych, należy stosować się do zasad BHP oraz wytycznych producentów sprzętu pomiarowego, aby zapewnić prawidłowe i wiarygodne wyniki pomiarów.

Pytanie 8

Standard umożliwiający bezprzewodową, optyczną transmisję danych zawiera interfejs

A. WiFi

B. Bluetooth

C. LoRa

D. IrDa

IrDa, czyli Infrared Data Association, to standard, który rzeczywiście zapewnia bezprzewodową, optyczną transmisję danych. W przeciwieństwie do innych standardów, takich jak Bluetooth, WiFi czy LoRa, które operują na falach radiowych, IrDa korzysta z podczerwieni do przesyłania informacji. Technologia ta była szeroko stosowana w urządzeniach, takich jak telefony komórkowe, laptopy czy drukarki, zwłaszcza w latach 90. i na początku 2000. Zastosowanie IrDa wymaga bezpośredniego widzenia między urządzeniami, co oznacza, że odległość i kąt widzenia mają kluczowe znaczenie dla jakości połączenia. Chociaż obecnie technologia ta jest mniej popularna na rzecz bardziej uniwersalnych standardów, takich jak Bluetooth, jej zalety obejmują niskie zużycie energii oraz bezpieczeństwo, ponieważ sygnał podczerwieni jest trudniejszy do przechwycenia niż fale radiowe. Warto także zauważyć, że IrDa był jednym z pierwszych standardów umożliwiających wymianę danych między urządzeniami bez użycia kabli, co miało ogromny wpływ na rozwój technologii mobilnych.

Pytanie 9

Na rysunku pokazano zależność tłumienia od częstotliwości A=f(f) pewnego filtru. Jaki to rodzaj filtru?

A. Pasmowo-zaporowy.

B. Dolnoprzepustowy.

C. Pasmowo-przepustowy.

D. Górnoprzepustowy.

Odpowiedź "Dolnoprzepustowy" jest poprawna, ponieważ na przedstawionym wykresie widać, że tłumienie sygnałów maleje przy niskich częstotliwościach, a wzrasta w miarę zwiększania częstotliwości. Filtry dolnoprzepustowe są powszechnie stosowane w różnych aplikacjach inżynieryjnych, szczególnie w audio i telekomunikacji, gdzie istotne jest eliminowanie wyższych częstotliwości, które mogą wprowadzać szumy lub zakłócenia do sygnału. Przykładem zastosowania filtru dolnoprzepustowego jest jego użycie w systemach audio, gdzie często stosuje się go do eliminacji szumów wysokoczęstotliwościowych, co pozwala na uzyskanie czystszej jakości dźwięku. W praktyce, dobór odpowiednich parametrów filtru dolnoprzepustowego, takich jak częstotliwość odcięcia, jest kluczowy dla zapewnienia optymalnej jakości sygnału. Dobrze zaprojektowany filtr dolnoprzepustowy może znacząco poprawić wydajność systemu, co jest zgodne z najlepszymi praktykami w inżynierii sygnałów.

Pytanie 10

Jakie są komponenty sprzętowe sieci komputerowych?

A. protokoły

B. oprogramowanie komunikacyjne

C. urządzenia dostępu

D. sterowniki urządzeń

Protokół, oprogramowanie komunikacyjne i sterowniki urządzeń to istotne elementy ekosystemu sieci komputerowych, jednak nie są one klasyfikowane jako sprzętowe elementy sieci. Protokół to zbiór reguł definiujących sposób komunikacji między urządzeniami w sieci; jest to aspekt programowy, nie sprzętowy. Oprogramowanie komunikacyjne, takie jak systemy operacyjne oraz aplikacje, umożliwia wymianę danych, jednak również nie należy do sprzętu. Sterowniki urządzeń to oprogramowanie, które pozwala systemowi operacyjnemu na komunikację z urządzeniami sprzętowymi. Istotne jest, aby zrozumieć, że błędne utożsamienie tych komponentów z elementami sprzętowymi wynika najczęściej z nieprecyzyjnego definiowania terminologii w kontekście technologii. W praktyce, elementy sprzętowe są fizycznymi komponentami sieci, takimi jak kable, przełączniki, routery i inne urządzenia, które mają na celu zapewnienie połączeń i transmisji danych. Biorąc pod uwagę standardy branżowe, jak na przykład ANSI/TIA-568 dotyczące okablowania, dobrze zrozumienie różnicy między sprzętem a oprogramowaniem jest kluczowe dla skutecznego projektowania i zarządzania sieciami komputerowymi.

Pytanie 11

Czym jest radiator?

A. nastawna cewka toroidalna do strojenia radioodbiornika

B. tor używany w transmisji radiowej

C. element odprowadzający ciepło do otoczenia

D. radiacyjny pirometr termoelektryczny

Radiator to naprawdę ważny element w systemach chłodzenia, który odprowadza ciepło z różnych urządzeń, jak silniki czy sprzęt elektroniczny. Jego głównym zadaniem jest przekazywanie ciepła do otoczenia, żeby urządzenia się nie przegrzały. Radiatory znajdziesz w wielu miejscach, od komputerów po systemy klimatyzacji. Ważne, żeby były wykonane z odpowiednich materiałów, jak aluminium czy miedź, bo mają one super przewodność cieplną. Warto zwrócić uwagę na to, jak projektuje się radiatory – dobrze jest optymalizować powierzchnię, która wymienia ciepło, i zapewnić właściwy przepływ powietrza, co można wspierać wentylatorami. W branżowych standardach, jak IPC-9592, mówi się o tym, jak ważne są efektywne systemy chłodzenia w elektronice, więc naprawdę warto zrozumieć, czemu radiator jest tak istotny dla trwałości urządzeń.

Pytanie 12

Tranzystor pracuje w układzie wspólnego emitera. Podstawowym zadaniem zaznaczonego na rysunku kondensatora C w tym układzie jest

A. minimalizacja wpływu tętnień napięcia zasilającego.

B. ograniczenie od góry pasma przenoszenia układu.

C. odseparowanie składowej stałej napięcia wyjściowego.

D. realizacja pętli ujemnego sprzężenia zwrotnego.

Wiesz, kondensator C w układzie wspólnego emitera to naprawdę ważny element. Jego rola polega na tym, żeby oddzielić składową stałą od zmiennej. Dzięki niemu sygnały zmienne mogą swobodnie przechodzić, a składowa stała zostaje zablokowana. To jest super istotne, zwłaszcza w wzmacniaczach. Jak masz różne stopnie wzmacniacza, to każdy z nich może działać na swoim punkcie pracy, co w praktyce przekłada się na lepszą jakość sygnału wyjściowego. A to ma znaczenie, zwłaszcza w audio, bo każdy chce mieć czystszy dźwięk. W projektach wzmacniaczy fajnie jest mieć takie kondensatory, bo pomagają w stabilizacji całego układu i zmniejszają zakłócenia. To jest zgodne z tym, co się robi w inżynierii elektronicznej. I wiesz, nowoczesne wzmacniacze operacyjne też często z tego korzystają, żeby wszystko działało jak najlepiej.

Pytanie 13

Parametry techniczne podane w tabeli określają czujkę PIR

Parametry techniczne:
• Metoda detekcji: PIR
• Zasięg detekcji: 24 m (po 12 m na każdą stronę)
• Ilość wiązek: 4 (po 2 na każdą stronę)
• Zasilanie: 10 ÷ 28 V
• Pobór prądu: 38 mA (maks.)
• Temperatura pracy [st. C]: -20 do +50
• Stopień ochrony obudowy: IP55
• Wysokość montażu: 0,8 ÷1,2 m
• Masa: 400 g

A. zewnętrzna o poborze prądu 50 mA

B. tylko wewnętrzna o napięciu zasilania 12 V

C. zewnętrzna o wysokości montażu 0,8-1,2 m

D. tylko wewnętrzna o wysokości montażu 0,8-1,2 m

Odpowiedź "zewnętrzna o wysokości montażu 0,8-1,2 m" jest prawidłowa, ponieważ parametry techniczne czujki PIR wskazują, że jej wysokość montażu mieści się w tym zakresie. Wysokość montażu czujek PIR jest kluczowa dla ich efektywności, ponieważ niewłaściwe umiejscowienie może prowadzić do ograniczonego zasięgu detekcji. Właściwy montaż czujki w zakresie od 0,8 do 1,2 m zapewnia optymalne pole widzenia oraz umożliwia efektywne wykrywanie ruchu w obszarze, który chcemy monitorować. Dodatkowo, parametry takie jak stopień ochrony IP55 oraz zakres temperatury pracy od -20 do +50°C wskazują, że czujka jest przystosowana do warunków zewnętrznych, co czyni ją odpowiednim wyborem do zastosowań na zewnątrz budynków. W praktyce, czujki PIR znajdują zastosowanie w systemach alarmowych, monitoringu obiektów oraz automatyzacji budynków, gdzie ich właściwe umiejscowienie jest kluczowe dla skuteczności działania systemu bezpieczeństwa.

Pytanie 14

Ilość stabilnych stanów przerzutnika astabilnego wynosi

A. 1

B. 2

C. ∞

D. 0

Przerzutnik astabilny, znany również jako multivibrator astabilny, to układ elektroniczny, który nie posiada stanów stabilnych. Jego działanie opiera się na ciągłej zmianie stanów, co oznacza, że jest w stanie nieustannie oscylować pomiędzy dwoma stanami, tworząc w ten sposób sygnał prostokątny. Teoretycznie nie ma 'spoczynkowego' stanu, do którego mógłby przejść, w przeciwieństwie do przerzutnika bistabilnego, który ma dwa stabilne stany. W praktyce przerzutniki astabilne są szeroko wykorzystywane w aplikacjach takich jak generatory sygnałów, migacze LED, oraz w zegarach cyfrowych, gdzie potrzebne jest regularne zmienianie stanu. Zastosowanie przerzutników astabilnych w dziedzinach takich jak automatyka oraz elektronika analogowa jest zgodne z zaleceniami norm IEC 61131-3, co potwierdza ich znaczenie w nowoczesnych systemach elektronicznych.

Pytanie 15

Jaki najniższy stopień ochrony musi mieć obudowa kontrolera przejścia, aby mogła być używana na zewnątrz budynku?

A. IP33

B. IP22

C. IP11

D. IP44

Obudowa kontrolera przejścia oznaczona jako IP44 zapewnia odpowiedni poziom ochrony dla urządzeń wykorzystywanych na zewnątrz budynków. Klasyfikacja IP (Ingress Protection) definiuje, w jaki sposób urządzenie jest chronione przed wnikaniem ciał stałych oraz cieczy. W przypadku IP44, pierwsza cyfra '4' oznacza, że obudowa jest odporna na wnikanie ciał stałych o średnicy większej niż 1 mm, co chroni przed dostępem drobnych elementów, takich jak narzędzia czy druty. Druga cyfra '4' wskazuje na ochronę przed bryzgami wody z dowolnego kierunku, co jest istotne w warunkach atmosferycznych zewnętrznych. Zastosowanie kontrolera z obudową IP44 jest powszechne w systemach automatyki budynkowej, oświetleniu zewnętrznym oraz w aplikacjach, gdzie istnieje ryzyko działania deszczu lub innych czynników pogodowych. Wybór odpowiedniej klasy ochrony jest kluczowy dla zapewnienia trwałości i niezawodności działania sprzętu w trudnych warunkach.

Pytanie 16

W najbardziej prawdopodobny sposób ciemny, trudny do zobaczenia obraz na monitorze może być spowodowany

A. uszkodzeniem świetlówki matrycy

B. spadkiem pojemności kondensatorów elektrolitycznych

C. uszkodzeniem płyty głównej

D. przerwanym kablem sygnałowym

Uszkodzenie świetlówki matrycy jest najczęstszą przyczyną ciemnego i ledwo widocznego obrazu na monitorze. Świetlówki, będące źródłem światła w monitorach LCD, mogą ulegać awariom z różnych powodów, takich jak zużycie, uszkodzenia mechaniczne czy problemy z zasilaniem. Gdy świetlówka nie działa prawidłowo, oznacza to, że nie emituje odpowiedniej ilości światła, co skutkuje słabym lub wręcz niewidocznym obrazem. W praktyce, jeśli zauważysz, że ekran jest ciemny, ale sprzęt nadal działa (np. słychać dźwięki uruchamiania systemu), to często oznacza, że świetlówka wymaga wymiany. Zgodnie z dobrymi praktykami w diagnostyce komputerowej, zawsze warto najpierw sprawdzić źródło światła monitora, zanim przystąpimy do bardziej skomplikowanych napraw, takich jak wymiana płyty głównej czy przewodów. Ponadto, regularna konserwacja i czyszczenie komponentów monitorów mogą znacząco wpłynąć na ich trwałość, co jest zgodne z branżowymi standardami dotyczącymi utrzymania sprzętu elektronicznego.

Pytanie 17

W jakim urządzeniu wykorzystuje się przetwornik cyfrowo-analogowy?

A. W generatorze RC

B. W magnetowidzie VHS

C. W mierniku cyfrowym

D. W odtwarzaczu CD

Zarówno magnetowid VHS, generator RC, jak i miernik cyfrowy nie wykorzystują przetworników cyfrowo-analogowych w sposób, w jaki jest to wymagane do konwersji sygnałów cyfrowych na analogowe. Magnetowid VHS jest urządzeniem analogowym, które rejestruje i odtwarza sygnał wideo w formacie analogowym. Jego działanie polega na wykorzystaniu taśmy magnetycznej, a proces zapisu i odczytu odbywa się w technologii, która nie wymaga przetwarzania sygnałów cyfrowych, przez co definicja przetwornika DAC jest w tym kontekście zbędna. Generator RC, z kolei, jest używany do generowania sygnałów analogowych, głównie sinusoidalnych, kwadratowych lub trójkątnych, ale nie przetwarza sygnałów cyfrowych. Jego zastosowanie jest związane z obwodami elektronicznymi, w których kluczowa jest kontrola częstotliwości i amplitudy sygnałów. Miernik cyfrowy, będący urządzeniem pomiarowym, przetwarza sygnały analogowe na cyfrowe, jednak nie wykonuje konwersji w odwrotnym kierunku; jego zadaniem jest pomiar różnych wielkości elektrycznych, takich jak napięcie czy prąd. Oznacza to, że typowe błędy myślowe mogą wynikać z nieodróżniania funkcji pomiędzy przetwarzaniem cyfrowo-analogowym a analogowo-cyfrowym, co prowadzi do mylnego wniosku o zastosowaniu DAC w tych urządzeniach.

Pytanie 18

Przyrząd przedstawiony na rysunku służy do pomiaru

A. napięcia.

B. pojemności.

C. temperatury.

D. ciśnienia.

Odpowiedź jest prawidłowa, ponieważ przyrząd przedstawiony na rysunku to termometr na podczerwień, który służy do bezdotykowego pomiaru temperatury. Działa on na zasadzie detekcji promieniowania podczerwonego emitowanego przez obiekty, co pozwala na dokładne określenie ich temperatury bez potrzeby bezpośredniego kontaktu. Jest to szczególnie istotne w zastosowaniach medycznych, przemysłowych oraz w diagnostyce budowlanej. Na przykład, w medycynie termometry na podczerwień są wykorzystywane do szybkiego pomiaru temperatury ciała pacjentów, co jest kluczowe w przypadku podejrzenia infekcji. W przemyśle, takie urządzenia monitorują temperaturę maszyn, co może zapobiegać awariom. Zgodnie z normami branżowymi, precyzja i niezawodność takich pomiarów są kluczowe dla zapewnienia bezpieczeństwa i efektywności operacyjnej. Tak więc, znajomość tej technologii i jej praktycznych zastosowań ma istotne znaczenie w wielu dziedzinach.

Pytanie 19

HDMI to standard wykorzystywany do przesyłania sygnału

A. cyfrowego dźwięku

B. analogowego obrazu

C. cyfrowego wideo i dźwięku

D. analogowego obrazu i dźwięku

HDMI, czyli High-Definition Multimedia Interface, to standardowy interfejs stworzony do przesyłania sygnałów wysokiej jakości audio i wideo w postaci cyfrowej. Umożliwia on jednoczesne przesyłanie wielu kanałów audio oraz obrazu w rozdzielczości HD i wyższej. W praktyce oznacza to, że podłączając urządzenie, takie jak telewizor czy monitor, do źródła sygnału, na przykład odtwarzacza Blu-ray czy komputera, użytkownik może cieszyć się krystalicznie czystym dźwiękiem i obrazem bez strat jakości. HDMI stało się de facto standardem w elektronice użytkowej, a jego wszechstronność znajduje zastosowanie w telewizorach, projektorach, konsolach do gier oraz systemach kina domowego. Dodatkowo, HDMI obsługuje różne technologie, takie jak CEC (Consumer Electronics Control), które pozwala na sterowanie wieloma urządzeniami za pomocą jednego pilota. Warto również wspomnieć o różnych wersjach HDMI, które oferują różne możliwości, między innymi obsługę 4K czy HDR, co dodatkowo zwiększa jego użyteczność w nowoczesnych zastosowaniach multimedialnych.

Pytanie 20

Do wejścia Z2 centrali alarmowej podłączono czujkę ruchu typu NC (patrz rysunek). Który typ linii należy ustawić przy programowaniu danego wejścia?

A. EOL

B. NC

C. 2EOL/NC

D. 3EOL/NC

Odpowiedź '2EOL/NC' jest prawidłowa, ponieważ czujka ruchu typu NC (Normally Closed) w stanie spoczynku zamyka obwód, co oznacza, że przepływ prądu jest możliwy tylko w określonym stanie. Ustawienie typu linii na 2EOL/NC pozwala na monitorowanie linii poprzez użycie dwóch rezystorów, które są odpowiednio podłączone na końcu obwodu. Dzięki temu, system alarmowy może wykrywać zarówno przerwy w obwodzie, jak i sytuacje zwarcia, co znacznie zwiększa bezpieczeństwo obiektu zabezpieczonego. Przykładem praktycznego zastosowania tego rodzaju konfiguracji jest instalowanie systemów alarmowych w obiektach, gdzie kluczowe jest stałe monitorowanie stanu czujników. Standardy branżowe zalecają użycie rezystorów EOL, aby zapewnić niezawodność i bezpieczeństwo w operacjach detekcji, a koncepcja 2EOL/NC jest szczególnie cenna w kontekście systemów, które muszą być odporne na fałszywe alarmy. Zrozumienie tego zagadnienia jest kluczowe dla właściwej konfiguracji systemów alarmowych, co z kolei przekłada się na ich efektywność w ochronie mienia.

Pytanie 21

Podczas pomiaru poziomu sygnału telewizji DVB-T w gnieździe abonenckim zbiorczej instalacji antenowej uzyskano wartość 26 dB µV. Zmierzony sygnał

A. umożliwia prawidłowy odbiór

B. przekracza dopuszczalną wartość maksymalną

C. wymaga zastosowania wzmacniacza w instalacji

D. wymaga zastosowania filtra zakłóceń w instalacji

Odpowiedź wskazująca na konieczność zastosowania wzmacniacza w instalacji antenowej jest prawidłowa, ponieważ wartość 26 dB µV sygnału DVB-T jest zbyt niska dla zapewnienia stabilnego i jakościowego odbioru sygnału telewizyjnego. Zgodnie z przyjętymi standardami, minimalny poziom sygnału dla dobrego odbioru telewizji cyfrowej powinien wynosić co najmniej 40 dB µV, a optymalne wartości to nawet 60 dB µV lub więcej, aby uniknąć zakłóceń i zapewnić wysoką jakość obrazu oraz dźwięku. Dlatego w przypadku, gdy poziom sygnału jest niewystarczający, zastosowanie wzmacniacza jest kluczowe, aby podnieść go do odpowiedniego poziomu. W praktyce wzmacniacze instalowane są w różnych punktach sieci, w zależności od jej struktury i rozkładu sygnału, co pozwala na zredukowanie strat sygnału na długich odcinkach kablowych. Stosowanie wzmacniaczy zgodnie z normami i zaleceniami producentów oraz zapewnienie odpowiedniej jakości urządzeń są podstawą skutecznej instalacji antenowej, co przekłada się na satysfakcję użytkowników.

Pytanie 22

Jakie jest podstawowe zadanie konwertera w indywidualnym zestawie do odbioru telewizji satelitarnej?

A. Przesunięcie zakresu częstotliwości odbieranego sygnału.

B. Wzmocnienie II częstotliwości pośredniej zestawu satelitarnego.

C. Wybór standardu fonii w sygnale odbieranym przez zestaw satelitarny.

D. Wybór żądanego kanału telewizyjnego odbieranego przez zestaw satelitarny.

Niepoprawne odpowiedzi na pytanie związane z zadaniem konwertera w zestawie do odbioru telewizji satelitarnej często wynikają z mylnego zrozumienia roli tego urządzenia w całym systemie. Wybór żądanego kanału telewizyjnego to zadanie przypisane tunerowi satelitarnemu, a nie konwerterowi. Tuner jest odpowiedzialny za przetwarzanie sygnałów i umożliwienie użytkownikowi selekcji danej stacji telewizyjnej na podstawie informacji dostarczanych przez konwerter. Z kolei wybór standardu fonii, który jest częścią sygnału, również nie jest funkcją konwertera. Standardy fonii są zdefiniowane przez nadawcę i przetwarzane przez tuner, co wyklucza konwerter jako urządzenie odpowiedzialne za ten aspekt. Wzmocnienie częstotliwości pośredniej to także nieprawidłowa koncepcja, ponieważ konwerter nie wzmacnia sygnału, lecz zmienia jego częstotliwość. Takie nieporozumienia mogą prowadzić do pomyłek w instalacji systemów odbioru telewizyjnego. Zrozumienie prawidłowego działania konwertera jest kluczowe dla efektywnego odbioru sygnału satelitarnego i poprawnego jej zainstalowania. Dlatego warto poświęcić czas na przyswojenie wiedzy na temat każdego elementu systemu, aby uniknąć typowych błędów myślowych.

Pytanie 23

Przedstawione na rysunku oprogramowanie stosowane jest do

A. monitorowania w systemach telewizji dozorowej.

B. monitorowania aktywności użytkowników w internecie.

C. diagnostyki twardych dysków w komputerach PC.

D. programowania kanałów cyfrowych w telewizorze.

Poprawna odpowiedź odnosi się do oprogramowania zaprezentowanego na zdjęciu, które służy do monitorowania systemów telewizji dozorowej (CCTV). Systemy te są kluczowe w zapewnieniu bezpieczeństwa w obiektach publicznych, takich jak banki, sklepy czy lotniska. Oprogramowanie umożliwia użytkownikom obserwację obrazu z różnych kamer w czasie rzeczywistym, a także przeglądanie archiwalnych nagrań. Interfejs użytkownika, który zawiera opcje takie jak 'Monitoring', 'Dziennik zdarzeń' i 'Ustawienia kamer', jest charakterystyczny dla tego typu aplikacji. Dzięki standardom branżowym, takim jak ONVIF, systemy dozorowe zapewniają interoperacyjność między różnymi urządzeniami, co umożliwia efektywne zarządzanie sieciami kamer. W praktyce, oprogramowanie to wspiera działania prewencyjne, umożliwiając szybką reakcję na incydenty i zwiększając ogólne bezpieczeństwo obiektów. Warto również zaznaczyć, że poprawne zarządzanie danymi z kamer wymaga znajomości przepisów dotyczących ochrony prywatności.

Pytanie 24

Indywidualny zestaw satelitarny odbiera programy telewizyjne nadawane wyłącznie w polaryzacji "V". Napięcia zasilające i sterujące konwerterem oraz głowicą tunera satelitarnego są zgodne z dokumentacją techniczną. Uszkodzeniu uległ

A. moduł głowicy w.cz. tunera SAT.

B. przewód koncentryczny łączący konwerter z tunerem.

C. konwertor zamontowany w antenie satelitarnej.

D. modulator w.cz. tunera SAT.

Odpowiedź wskazująca na uszkodzenie konwertera zamontowanego w antenie satelitarnej jest prawidłowa, ponieważ konwerter odgrywa kluczową rolę w procesie odbioru sygnałów satelitarnych. Jego zadaniem jest konwersja sygnału satelitarnego na niższą częstotliwość, co umożliwia dalsze przetwarzanie przez tuner satelitarny. W sytuacji, gdy system odbiera sygnały tylko w polaryzacji 'V', a napięcia zasilające i sterujące są zgodne z dokumentacją, można wnioskować, że inne elementy systemu, takie jak tuner czy przewód koncentryczny, funkcjonują prawidłowo. Uszkodzenie konwertera może objawiać się brakiem odbioru sygnału lub jego zniekształceniem. W praktyce, jeśli konwerter jest uszkodzony, użytkownicy mogą doświadczać problemów z jakością obrazu lub brakiem sygnału, co jest typowym objawem awarii tego komponentu. W związku z tym, regularna konserwacja i kontrola stanu konwertera są zalecane, aby zapewnić nieprzerwaną funkcjonalność systemu odbioru satelitarnego, zgodnie z najlepszymi praktykami branżowymi.

Pytanie 25

Przedstawiony na zdjęciu klucz Dallas jest elementem systemu

A. sieci komputerowej.

B. telewizji dozorowej.

C. automatyki przemysłowej.

D. dostępu i zabezpieczeń.

Klucz Dallas, znany również jako iButton, jest kluczowym elementem w systemach kontroli dostępu i zabezpieczeń. Jego zastosowanie polega na bezpiecznej identyfikacji użytkowników, co czyni go niezwykle użytecznym w różnych aplikacjach, takich jak automatyczne otwieranie drzwi, autoryzacja dostępu do systemów komputerowych oraz zabezpieczenia w budynkach użyteczności publicznej. Klucz działa na zasadzie komunikacji z czytnikiem, co pozwala na szybką weryfikację tożsamości. Praktyczne zastosowania obejmują m.in. systemy kontroli dostępu w biurach, fabrykach czy instytucjach finansowych, gdzie bezpieczeństwo jest priorytetem. Dobre praktyki w branży wskazują na konieczność używania unikalnych identyfikatorów, co znacznie podnosi poziom bezpieczeństwa. Warto również zwrócić uwagę na standardy, takie jak ISO/IEC 27001, które dotyczą zarządzania bezpieczeństwem informacji, a systemy oparte na kluczach Dallas mogą wspierać implementację tych standardów poprzez efektywne zarządzanie dostępem i identyfikacją użytkowników.

Pytanie 26

Sieć komputerowa obejmująca obszar miasta to sieć

A. LAN

B. WAN

C. PAN

D. MAN

Odpowiedź 'MAN' (Metropolitan Area Network) jest poprawna, ponieważ odnosi się do sieci komputerowej o zasięgu miejskim, która łączy różne lokalizacje w obrębie jednego miasta lub aglomeracji. Sieci MAN są zazwyczaj używane do połączeń między biurami, uczelniami, a także dostawcami usług internetowych w danym regionie, co pozwala na efektywną wymianę danych. W praktyce, sieci te mogą wykorzystywać różnorodne technologie, takie jak Ethernet, Wi-Fi czy światłowody. Przykładem zastosowania sieci MAN może być system komunikacji miejskiej, który łączy różne punkty obsługi pasażerów oraz sieci zarządzania ruchem. W branży telekomunikacyjnej, MAN stanowi istotny element architektury sieci, umożliwiając zbudowanie infrastruktury, która wspiera usługi szerokopasmowe i wideo, zapewniając jednocześnie odpowiednią przepustowość i niskie opóźnienia. Zgodnie z dobrymi praktykami, projektowanie sieci MAN powinno uwzględniać aspekty skalowalności i niezawodności, co jest kluczowe dla zapewnienia ciągłości usług.

Pytanie 27

Na rysunkach pokazano schemat ideowy układu stabilizatora napięcia zawierającego dwie identyczne diody Zenera D1 i D2 oraz charakterystykę statyczną diod. Jaka jest wartość napięcia U_AB, jeżeli przez diody płynie prąd wsteczny o wartości 40 mA?

A. 5 V

B. 1,4 V

C. 4,4 V

D. 9,4 V

Poprawna odpowiedź to 9,4 V, co jest wynikiem analizy charakterystyki statycznej diod Zenera D1 i D2. Dla prądu wstecznego 40 mA, napięcie na każdej diodzie wynosi około 4,7 V. Ponieważ diody są połączone szeregowo, całkowite napięcie U<sub>AB</sub> jest sumą napięć na obu diodach, co daje 4,7 V + 4,7 V = 9,4 V. Dioda Zenera jest powszechnie stosowana w układach stabilizacji napięcia, gdzie utrzymuje stały poziom napięcia niezależnie od zmian obciążenia. Przykładem zastosowania diod Zenera może być zasilacz stabilizowany, w którym dioda Zenera chroni układ przed nadmiernym napięciem. Dlatego zrozumienie działania diod Zenera i umiejętność interpretacji ich charakterystyk jest kluczowe w projektowaniu i implementacji rozwiązań elektronicznych, które muszą zapewniać stabilność i bezpieczeństwo operacyjne.

Pytanie 28

Na podstawie analizy instalacji telewizyjnej nie jest możliwe określenie

A. korozji czaszy anteny

B. zniekształceń lustra czaszy anteny

C. uszkodzeń elektroniki konwertera

D. uszkodzenia powłoki kabla

Odpowiedź wskazująca, że na podstawie oględzin instalacji telewizyjnej nie można określić uszkodzenia elektroniki konwertera jest poprawna, ponieważ konwerter jest elementem, który przetwarza sygnał z anteny na sygnał, który może być odbierany przez telewizor. Uszkodzenia elektroniki konwertera, takie jak awarie układów scalonych czy uszkodzenia spowodowane przepięciami, mogą nie być widoczne podczas wizualnej inspekcji. W praktyce, aby ocenić stan elektroniki konwertera, konieczne jest przeprowadzenie testów parametrów sygnału oraz diagnostyki elektronicznej. Obejmuje to m.in. użycie specjalistycznych narzędzi, jak mierniki sygnału, które pozwalają na sprawdzenie jakości sygnału oraz analizy parametrów pracy konwertera. Zgodnie z dobrymi praktykami, zaleca się również regularne przeglądy i konserwację instalacji, aby zminimalizować ryzyko awarii elementów elektronicznych.

Pytanie 29

W jaki sposób należy połączyć wyjście układu TTL z wejściem układu CMOS, gdy oba układy są zasilane napięciem +5 V?

A. Zastosować rezystor podciągający

B. Rozdzielić wejście-wyjście trymerem

C. Rozdzielić wejście-wyjście kondensatorem

D. Zastosować diodę separującą

Zastosowanie rezystora podciągającego do połączenia wyjścia układu TTL z wejściem układu CMOS jest właściwym rozwiązaniem, ponieważ pozwala na zapewnienie odpowiedniego poziomu napięcia na wejściu układu CMOS, co jest kluczowe dla jego poprawnej pracy. Układy CMOS charakteryzują się wysoką impedancją wejściową, co oznacza, że są bardzo wrażliwe na poziomy napięcia. Rezystor podciągający, podłączony do zasilania, pozwala na utrzymanie wysokiego poziomu logicznego (1) na wejściu nawet, gdy wyjście układu TTL jest w stanie wysokiej impedancji. Przykładem zastosowania tego rozwiązania może być sytuacja, gdy wyjście TTL jest odłączone lub nieaktywne, co mogłoby prowadzić do stanów nieokreślonych na wejściu CMOS. Właściwe wartości rezystora podciągającego są zazwyczaj w zakresie od 1 kΩ do 10 kΩ, co zapewnia odpowiednią równowagę między szybkością reakcji a poborem prądu. Dobre praktyki w zakresie projektowania układów cyfrowych zalecają stosowanie rezystorów podciągających, aby uniknąć przypadkowych przełączeń i zagwarantować stabilność działania układów współpracujących.

Pytanie 30

Topologia sieci, w której wszystkie komponenty są podłączone do jednego głównego węzła (serwera) przez hub, nazywa się

A. pierścienia

B. magistrali

C. drzewa

D. gwiazdy

Topologia gwiazdy jest modelowym rozwiązaniem w projektowaniu sieci komputerowych, w której wszystkie urządzenia (węzły) są bezpośrednio połączone z centralnym punktem, najczęściej hubem lub przełącznikiem. To podejście zapewnia wysoką niezawodność, ponieważ awaria jednego urządzenia nie wpływa na działanie pozostałych. W przypadku topologii gwiazdy, łatwość dodawania lub usuwania węzłów sprawia, że jest to popularny wybór w wielu małych i średnich przedsiębiorstwach. Przykładem zastosowania topologii gwiazdy może być biuro, w którym wszystkie komputery pracowników są podłączone do centralnego switcha, co umożliwia efektywne zarządzanie siecią i monitorowanie ruchu. Warto również zaznaczyć, że ta topologia jest zgodna z normami IEEE 802.3 i 802.11, które reguluje standardy Ethernet i WLAN. Dobrą praktyką w implementacji topologii gwiazdy jest zapewnienie odpowiedniej jakości kabli oraz urządzeń sieciowych, aby zapewnić optymalne działanie całej infrastruktury.

Pytanie 31

Podczas konserwacji systemu telewizyjnego trzeba zweryfikować jakość sygnału w gniazdkach abonenckich. W związku z tym, w gniazdku abonenckim należy przeprowadzić pomiar

A. współczynnika błędnych bitów (BER)

B. natężenia prądu (I)

C. współczynnika zawartości harmonicznych (THD)

D. mocy czynnej (P)

Współczynnik błędnych bitów (BER) jest kluczowym wskaźnikiem jakości sygnału w instalacjach telewizyjnych. Pomiar BER pozwala na ocenę, jak wiele danych jest przesyłanych z błędami, co jest niezbędne do zapewnienia wysokiej jakości odbioru sygnału telewizyjnego. W praktyce, dla uzyskania odpowiednich wartości BER, technicy muszą monitorować sygnał i dostosowywać instalację, aby minimalizować zakłócenia. Dobrym standardem jest dążenie do uzyskania wartości BER poniżej 1% w przypadku sygnału cyfrowego, co przekłada się na stabilny i wyraźny obraz. Regularne pomiary BER w gniazdkach abonenckich są również zgodne z najlepszymi praktykami branżowymi, co pozwala na wczesne wykrywanie problemów w instalacji, takich jak uszkodzone kable lub złącza. Analizując wyniki pomiarów, technicy mogą podejmować odpowiednie kroki naprawcze, co wpływa na poprawę jakości usług dostarczanych abonentom.

Pytanie 32

Jakie parametry zasilacza są wymagane do zasilenia 3 metrów taśmy LED, jeżeli moc jednego metra taśmy wynosi 4,8 W, a napięcie zasilania taśmy LED to 12 V?

A. 12 V/1,2 A 9 W

B. 12 V/1,2 A 6 W

C. 12 V/1,5 A 15 W

D. 12 V/1,5 A 12 W

Aby prawidłowo zasilić 3 metry taśmy LED o mocy 4,8 W na metr i napięciu 12 V, konieczne jest dokładne obliczenie sumarycznej mocy oraz prądu, jaki będzie potrzebny. Całkowita moc taśmy wynosi 3 m x 4,8 W/m = 14,4 W. Zasilacz powinien mieć zapas mocy, aby zapewnić jego stabilne działanie, dlatego zaleca się wybór zasilacza o mocy minimum 15 W. Ponadto, prąd potrzebny do zasilenia taśmy LED można obliczyć korzystając ze wzoru: P = U * I, gdzie P to moc, U to napięcie, a I to prąd. W naszym przypadku, I = P/U = 14,4 W / 12 V = 1,2 A. Jednak ze względu na dodatkowe obciążenia oraz zabezpieczenie przed przeciążeniem, zasilacz powinien mieć wartość prądu wyższą, co czyni 1,5 A odpowiednim wyborem. Dlatego poprawna odpowiedź to 12 V/1,5 A 15 W. Stosowanie zasilaczy z nadmiarem mocy jest standardową praktyką w branży, co zapewnia dłuższą żywotność urządzeń oraz ich niezawodność.

Pytanie 33

W trakcie konserwacji systemu antenowego wykryto błąd dokonany przez instalatora. Zamiast odpowiedniego przewodu o impedancji falowej 75 Ω podłączono przewód o impedancji falowej 300 Ω. W rezultacie tej pomyłki poziom sygnału odbieranego przez odbiornik

A. uległ zmniejszeniu

B. pozostał bez zmian

C. wynosił 0

D. uległ wzrostowi

Odpowiedź, że poziom sygnału zmniejszył się, jest prawidłowa, ponieważ zastosowanie przewodu o impedancji falowej 300 Ω zamiast 75 Ω prowadzi do niedopasowania impedancyjnego. Takie niedopasowanie powoduje odbicie części sygnału, co w rezultacie skutkuje osłabieniem sygnału odbieranego przez odbiornik. W systemach telekomunikacyjnych, zgodnych z normami, takie jak IEC 61196 dotyczące przewodów do sygnałów analogowych i cyfrowych, kluczowe jest stosowanie przewodów o odpowiedniej impedancji, aby minimalizować straty sygnału. W praktyce, dobór odpowiedniego przewodu może znacząco wpłynąć na jakość sygnału, a nieodpowiedni wybór może prowadzić do zakłóceń, zniekształceń oraz obniżonej jakości odbioru. W przypadku systemów telewizyjnych czy radiowych, stosowanie przewodów o 75 Ω jest standardem, ponieważ pozwala na optymalne przenoszenie sygnałów bez znaczących strat. Warto pamiętać, że w profesjonalnych instalacjach antenowych dbałość o zgodność impedancyjną jest kluczowym aspektem zapewniającym wysoką jakość odbioru oraz niezawodność systemu.

Pytanie 34

Jakiego rodzaju wtyczki trzeba użyć, aby podłączyć kamerę CCTV do gniazda wejściowego rejestratora?

A. RJ12

B. UC-1

C. TNC

D. BNC

Wtyk BNC jest standardem stosowanym w systemach CCTV do przesyłania sygnału wideo. Jest on szeroko akceptowany i rekomendowany w branży monitoringu, ponieważ zapewnia solidne połączenie oraz minimalizuje straty sygnału, co jest szczególnie istotne w przypadku długich odległości przesyłu. BNC jest zbudowany w taki sposób, że umożliwia szybkie i bezpieczne podłączenie, a jego konstrukcja pozwala na łatwe odłączanie oraz ponowne podłączanie bez uszkodzenia kabla. To czyni go idealnym rozwiązaniem w instalacjach, gdzie kamera CCTV wymaga częstego dostępu. W praktyce, wtyki BNC są używane w połączeniach z rejestratorami i monitorami, co pozwala na efektywne zarządzanie systemem zabezpieczeń. Użycie wtyków BNC jest zgodne z normami branżowymi, co czyni je odpowiednim wyborem dla profesjonalnych instalacji monitorujących.

Pytanie 35

Określ maksymalny czas realizacji prac związanych z montażem uchwytu ściennego anteny, jeśli wiercenie
4 otworów w ścianie trwa 20 min ±15%, a zamocowanie uchwytu przy użyciu 4 kołków rozporowych
12 min ±10%.

A. 32,0 min

B. 36,2 min

C. 33,2 min

D. 35,0 min

Odpowiedź 36,2 min to wynik poprawnego obliczenia maksymalnego czasu trwania robót posadowienia uchwytu ściennego antenowego. W pierwszym kroku obliczamy czas wiercenia czterech otworów. Czas ten wynosi 20 minut z tolerancją ±15%, co oznacza, że maksymalny czas wiercenia wynosi 20 minut + 3 minut (15% z 20 minut), co daje 23 minuty. W drugim kroku obliczamy czas zamocowania uchwytu z użyciem czterech kołków rozporowych. Czas ten wynosi 12 minut z tolerancją ±10%, co oznacza, że maksymalny czas zamocowania to 12 minut + 1,2 minut (10% z 12 minut), co daje 13,2 minuty. Suma maksymalnego czasu wiercenia i maksymalnego czasu zamocowania wynosi 23 minuty + 13,2 minuty = 36,2 minuty. Praktyczne zastosowanie tej wiedzy jest kluczowe w planowaniu czasu pracy oraz budżetów projektowych, a także pozwala na efektywne zarządzanie zasobami w projekcie budowlanym, co jest zgodne z dobrymi praktykami w zarządzaniu projektami budowlanymi oraz normami branżowymi.

Pytanie 36

Przedstawione na rysunku urządzenie to

A. router.

B. przełącznik.

C. brouter.

D. modem.

Na przedstawionym zdjęciu widoczne jest urządzenie, które spełnia funkcje przełącznika (ang. switch) w sieci lokalnej. Przełączniki są kluczowymi elementami infrastruktury sieciowej, umożliwiającymi efektywne połączenie i komunikację między wieloma urządzeniami, takimi jak komputery, drukarki czy serwery. Dzięki zastosowaniu adresów MAC, przełączniki są w stanie kierować ruch danych precyzyjnie, co minimalizuje kolizje w sieci oraz zwiększa jej wydajność. Dodatkowo, urządzenie na zdjęciu wygląda na zarządzalne, co pozwala na bardziej zaawansowane konfiguracje i monitorowanie sieci. W praktyce, przełącznik jest często wykorzystywany w biurach oraz centrach danych, gdzie liczba podłączonych urządzeń jest znaczna i wymaga efektywnego zarządzania ruchem danych. Przełączniki są również zgodne z różnymi standardami, takimi jak IEEE 802.3, co zapewnia ich interoperacyjność z innymi urządzeniami sieciowymi.

Pytanie 37

Pokazane na ilustracji wskazanie woltomierza dla zakresu 150 V wynosi

A. 75 V

B. 90 V

C. 30 V

D. 60 V

Wskazanie na woltomierzu LM-3 dla zakresu 150 V wynoszące 60 V jest poprawne dzięki zastosowanej analizie skali woltomierza. Skala ta składa się z 75 działek, co oznacza, że każda działka odpowiada wartości 2 V (150 V / 75 działek). Zgodnie z zasadą proporcjonalności, jeśli wskazówka znajduje się na 30 działce, możemy obliczyć wartość napięcia, stosując wzór: x = (30 * 150) / 75, co daje nam 60 V. W praktyce, umiejętność odczytywania wartości z woltomierza jest kluczowa w wielu dziedzinach, takich jak elektronika, automatyka czy instalacje elektryczne. Wiedza na temat sposobu działania woltomierzy oraz interpretacji ich wskazań pozwala na skuteczną diagnostykę oraz monitorowanie systemów elektrycznych. Przy analizie układów elektronicznych zawsze należy uwzględniać margines błędu oraz kalibrację urządzeń, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Pytanie 38

Na rysunku przedstawiono schemat multiwibratora

A. monostabilnego.

B. trój stabilnego.

C. bistabilnego.

D. astabilnego.

Schemat, który przedstawia multiwibrator astabilny, jest układem o fundamentalnym znaczeniu w elektronice cyfrowej. Generuje on sygnał prostokątny, który jest istotny w różnych zastosowaniach, takich jak generatory zegarowe, modyfikatory sygnałów i układy synchronizacyjne. Multiwibrator astabilny nie wymaga zewnętrznego sygnału zegarowego do działania, ponieważ automatycznie przechodzi pomiędzy dwoma stanami niestabilnymi, co pozwala na ciągłe generowanie impulsów. Przykładem zastosowania multiwibratora astabilnego jest generowanie sygnałów dla układów czasowych w aplikacjach takich jak migające diody LED, gdzie kontrola czasowa jest kluczowa. W kontekście standardów branżowych, multiwibratory astabilne są szeroko stosowane w układach TTL (Transistor-Transistor Logic) oraz CMOS (Complementary Metal-Oxide-Semiconductor), co potwierdza ich znaczenie i wszechstronność w projektowaniu układów elektronicznych.

Pytanie 39

Język LD do tworzenia schematów drabinkowych pozwala na

A. komunikowanie z procesorem GPU

B. programowanie sterowników PLC

C. zaprogramowanie pamięci EPROM

D. wizualizację pracy układów GAL

Język schematów drabinkowych (LD) jest standardowym językiem programowania używanym w automatyce przemysłowej, szczególnie w kontekście programowania sterowników PLC (Programmable Logic Controllers). Jego struktura przypomina schematy elektryczne, co ułatwia inżynierom zrozumienie logiki działania aplikacji. Przez użycie elementów takich jak styki i cewki, LD pozwala na łatwą reprezentację operacji logicznych oraz sekwencyjnych, co jest kluczowe w sterowaniu procesami przemysłowymi. Typowe zastosowania obejmują automatyzację linii produkcyjnych, kontrolę urządzeń, a także monitorowanie i diagnostykę systemów. W praktyce, inżynierowie często używają oprogramowania takich jak RSLogix, które umożliwia tworzenie, testowanie i wdrażanie programów w języku LD zgodnie z normą IEC 61131-3. Wspieranie standardów branżowych oraz dobrych praktyk, takich jak dokumentacja oraz testowanie programów, jest kluczowe dla zapewnienia niezawodności i efektywności systemów automatyki.

Pytanie 40

Wartość pojemności kondensatora przedstawionego na rysunku wynosi

A. 100 nF

B. 1 μF

C. 250 μF

D. 100 μF

Na przedstawionym zdjęciu widoczny jest kondensator z oznaczeniem „μ1K 250V”. Symbol ten określa zarówno pojemność, jak i parametry pracy elementu. Litera „μ” oznacza mikro (10⁻⁶), natomiast zapis „μ1” należy odczytać jako 0,1 μF, czyli 100 nanofaradów (nF). Litera „K” informuje o tolerancji wartości pojemności, w tym przypadku ±10%. Z kolei „250V” wskazuje maksymalne napięcie, przy którym kondensator może bezpiecznie pracować. Tego typu kondensatory są powszechnie stosowane w obwodach filtrujących, sprzęgających i odsprzęgających, gdzie wymagana jest stabilna pojemność i niewielkie straty energii. Często wykorzystuje się je w układach zasilających i elektronicznych urządzeniach pomiarowych. Odczytanie wartości wymaga znajomości oznaczeń stosowanych przez producentów, ponieważ zapis nie zawsze jest jednoznaczny. Poprawna interpretacja pozwala dobrać właściwy element do danego obwodu. Dlatego prawidłowa wartość pojemności kondensatora to 0,1 μF (100 nF).
