Pytanie 1

W dokumentacji technicznej zasilacza impulsowego wartość rezystora R₃₂ opisano jako R₃₂ = 1R5. Ze względu na jego uszkodzenie (zwęglenie), nie można zidentyfikować jego oznaczenia za pomocą kodu barwnego. Do wymiany uszkodzonego elementu należy użyć rezystora oznaczonego następującymi kolorami:

A. brązowy, zielony, brązowy, srebrny.

B. brązowy, zielony, czarny, złoty.

C. brązowy, zielony, srebrny, złoty.

D. brązowy, zielony, złoty, srebrny.

Wybór kolorów brązowy, zielony, brązowy, srebrny oraz innych kombinacji kolorów nie jest zgodny z zasadami odczytywania wartości rezystorów z kodu barwnego. W przypadku pierwszej opcji, brązowy na pierwszym pasie również reprezentuje cyfrę 1, ale drugi brązowy pas wskazuje na wartość 1, co sugeruje, że wynik to 11, a nie 1,5 Ω. Zastosowanie dwóch tych samych kolorów prowadzi do zrozumienia, że odczytujemy zbyt wysoką wartość rezystora, co może skutkować nieprawidłowym działaniem obwodu. Inna odpowiedź, brązowy, zielony, czarny, złoty, wskazuje na wartość 1,5 Ω, ale czarny pas oznacza mnożnik x0, co jest całkowicie nieadekwatne w tym przypadku. Ważne jest, aby pamiętać, że mnożnik ma kluczowe znaczenie dla uzyskania właściwej wartości rezystora. Odpowiedź brązowy, zielony, srebrny, złoty, również jest błędna, ponieważ srebrny nie może być użyty jako mnożnik dla 1,5 Ω w kontekście standardowych wartości rezystorów. Zrozumienie, jak działa kod barwny, jest fundamentalnym elementem wiedzy inżynierskiej i technicznej, a błędne przyporządkowanie kolorów może prowadzić do poważnych komplikacji w projektowaniu i naprawie urządzeń elektronicznych. Właściwe identyfikowanie komponentów na podstawie ich oznaczeń kolorowych jest niezbędne dla zachowania funkcjonalności i bezpieczeństwa układów elektronicznych. Każda z błędnych odpowiedzi pokazuje typowe nieporozumienia związane z interpretacją kolorów oraz ich wartości, co stanowi podstawowy błąd w inżynierii elektrycznej.

Pytanie 2

Jakie IP może mieć drukarka sieciowa z wbudowanym interfejsem Ethernet (np. BROTHER HL-4040CN) działająca w prywatnej klasie C jako serwer druku, przy domyślnej masce podsieci 255.255.255.0?

A. 192.168.0.255

B. 192.168.255.1

C. 192.168.0.0

D. 198.162.1.1

Odpowiedzi 192.168.0.255, 192.168.0.0 oraz 198.162.1.1 są niepoprawne z kilku kluczowych powodów. Adres 192.168.0.255 to adres rozgłoszeniowy dla podsieci 192.168.0.0/24, co oznacza, że nie może być przypisany do konkretnego urządzenia w sieci, jak drukarka. Adresy rozgłoszeniowe są używane do wysyłania pakietów do wszystkich urządzeń w danej podsieci, a więc nie mogą być wykorzystywane jako unikalne identyfikatory. Z kolei adres 192.168.0.0 jest adresem identyfikującym sieć, a nie urządzenie, co również czyni go nieodpowiednim do przypisania do drukarki. Wśród typowych błędów myślowych jest mylenie adresów sieciowych z adresami hostów. Warto również zauważyć, że adres 198.162.1.1 jest nieprawidłowy, ponieważ nie należy do klasy prywatnych adresów IP. Klasa ta obejmuje adresy z zakresu 10.0.0.0 do 10.255.255.255, 172.16.0.0 do 172.31.255.255 oraz 192.168.0.0 do 192.168.255.255. Podsumowując, ważne jest, aby zrozumieć różnice między adresami rozgłoszeniowymi, sieciowymi oraz hostami, aby prawidłowo przypisywać adresy IP w lokalnych sieciach.

Pytanie 3

Do podłączenia dysku twardego z interfejsem EIDE, w czterokanałowym rejestratorze monitoringu, należy zastosować taśmę zakończoną wtykiem

A. A.

B. B.

C. C.

D. D.

Podczas analizy błędnych odpowiedzi można zauważyć, że wiele osób ma trudności z rozpoznaniem standardów interfejsów stosowanych w podłączaniu dysków twardych. Wtyki z innych typów interfejsów, takich jak SATA czy SCSI, mają różne liczby pinów oraz różnią się konstrukcją, co uniemożliwia ich użycie w przypadku interfejsu EIDE. Typowym błędem myślowym jest założenie, że wszystkie wtyki są uniwersalne, co jest nieprawidłowe, ponieważ każdy standard ma swoje specyficzne wymagania dotyczące konstrukcji i liczby pinów. Ważne jest również, aby zwrócić uwagę na kable, które mogą wpływać na wydajność podłączonych urządzeń. Na przykład, stosowanie taśm o nieodpowiedniej jakości lub z błędnymi wtykami może prowadzić do problemów z transferem danych lub nawet uszkodzenia sprzętu. Zrozumienie różnic między interfejsami oraz ich zastosowaniem jest kluczowe dla każdego, kto pracuje z technologią komputerową. Dlatego istotne jest, aby pisać i analizować schematy połączeń z wykorzystaniem odpowiednich standardów, aby uniknąć takich pomyłek w przyszłości.

Pytanie 4

Jaką magistralą sterowany jest układ 24C01 przedstawiony na schemacie?

A. Serial ATA

B. USB

C. M-Bus

D. I2C

Wybór odpowiedzi związanych z USB, M-Bus lub Serial ATA w kontekście układu 24C01 jest błędny, ponieważ te technologie mają zupełnie inne zastosowania i mechanizmy działania. USB (Universal Serial Bus) to protokół zaprojektowany do przesyłania danych między komputerami a urządzeniami peryferyjnymi, nie jest on przeznaczony do komunikacji z układami scalonymi na poziomie, na którym funkcjonuje I2C. M-Bus (Meter-Bus) jest systemem komunikacyjnym stosowanym głównie w aplikacjach związanych z pomiarami mediów, takich jak energia elektryczna czy woda, i nie nadaje się do bezpośredniej komunikacji z pamięciami EEPROM. Z kolei Serial ATA to standard interfejsu stosowany w dyskach twardych i pamięciach masowych, który nie ma nic wspólnego z układami EEPROM i ich komunikacją. Te mylne wybory mogą wynikać z nieporozumienia dotyczącego typów magistrali i ich zastosowań, co często prowadzi do błędnych wniosków w projektach elektronicznych. Zrozumienie charakterystyki każdego z tych protokołów komunikacyjnych i ich właściwych zastosowań jest kluczowe dla prawidłowego projektowania systemów elektronicznych.

Pytanie 5

HbbTV to skrót oznaczający standard telewizji

A. analogowej

B. dozorowej

C. hybrydowej

D. kablowej

HbbTV, czyli Hybrid Broadcast Broadband Television, to standard telewizyjny, który integruje tradycyjną telewizję broadcast z szerokopasmowym dostępem do internetu. Dzięki temu użytkownicy mogą korzystać zarówno z programów telewizyjnych nadawanych przez telewizję, jak i z interaktywnych aplikacji oraz treści dostępnych w internecie. Przykłady zastosowania HbbTV obejmują oglądanie programów na życzenie, interaktywne reklamy oraz dostęp do dodatkowych informacji o programach w trakcie ich oglądania. Standard ten jest szczególnie popularny w Europie, gdzie wiele krajów wdrożyło HbbTV, aby wzbogacić doświadczenie oglądania telewizji. HbbTV wspiera również zdalne interaktywne funkcje, takie jak głosowanie w programach czy zakupy online bezpośrednio z telewizora. Warto zaznaczyć, że HbbTV jest zgodne z normami DVB (Digital Video Broadcasting), co potwierdza jego wysoką jakość oraz interoperacyjność z innymi systemami telewizyjnymi.

Pytanie 6

Według standardu przesyłania sygnału telewizyjnego w Polsce (64QAM, FEC 3/4), minimalna wartość sygnału na wyjściu z gniazda antenowego powinna wynosić

A. 30 dBμV

B. 48 dBμV

C. 42 dBμV

D. 26 dBμV

Wybór jakiegokolwiek poziomu sygnału innego niż 48 dBμV może prowadzić do nieprawidłowego odbioru sygnału telewizyjnego, co jest szczególnie istotne w systemie opartym na 64QAM i FEC 3/4. Poziomy takie jak 30 dBμV, 42 dBμV czy 26 dBμV są niewystarczające, aby zapewnić stabilny i niezawodny odbiór. Poziom 30 dBμV, na przykład, jest zbyt niski, aby pokonać typowe straty sygnału związane z kablami antenowymi oraz zakłóceniami zewnętrznymi. W praktyce może to prowadzić do błędów w dekodowaniu, co skutkuje przerywanym lub całkowicie utraconym sygnałem. 42 dBμV, chociaż teoretycznie może wydawać się akceptowalnym poziomem, nie uwzględnia należycie wszelkich dodatkowych strat, które mogą wystąpić w rzeczywistych warunkach. Ponadto, poziom 26 dBμV jest zdecydowanie poniżej wymaganych wartości, co oznacza, że sygnał będzie zbyt słaby do jakiejkolwiek sensownej analizy i dekodowania, co prowadzi do złej jakości obrazu oraz dźwięku. Zrozumienie tych wartości jest kluczowe dla projektowania efektywnych systemów telewizyjnych. Zastosowanie niewłaściwych poziomów sygnału może wynikać z niepełnej wiedzy na temat norm oraz specyfikacji technicznych, co prowadzi do błędnych decyzji podczas planowania i budowy instalacji. Dlatego tak ważne jest, aby zawsze przestrzegać zalecanych norm i standardów, aby uniknąć problemów z jakością sygnału.

Pytanie 7

Modyfikacja szerokości kąta widzenia w kamerze CCTV to proces polegający na

A. regulacji ustawień za pomocą pokrętła FOCUS

B. zmianie miejsca umiejscowienia kamery

C. regulacji ustawień pokrętłem SCREEN

D. wymianie kopułki kamery

Regulacja szerokości kąta widzenia kamery CCTV poprzez pokrętło SCREEN jest kluczowym elementem w procesie dostosowywania parametrów obrazu do specyficznych potrzeb monitoringu. Pokrętło to pozwala na modyfikację ustawień obrazu, co może obejmować kontrast, jasność oraz nasycenie barw. Umożliwia to optymalne dostosowanie kamery do zmieniających się warunków oświetleniowych oraz różnych scenariuszy monitoringu. Przykładowo, w trudnych warunkach oświetleniowych, takich jak nocne nagrania lub silne oświetlenie słoneczne, odpowiednie dostosowanie tych parametrów może znacząco poprawić jakość obrazu, co jest niezbędne dla skutecznego monitoringu. Dobrą praktyką jest regularne kalibrowanie kamer i sprawdzanie ustawień, aby zapewnić, że obraz jest zawsze wyraźny i czytelny. W branży zabezpieczeń istnieją standardy, takie jak ONVIF, które podkreślają znaczenie odpowiednich ustawień w celu uzyskania najlepszych wyników z systemu CCTV.

Pytanie 8

W trakcie profesjonalnej wymiany uszkodzonego układu scalonego SMD - kontrolera przetwornicy impulsowej w odbiorniku TV - powinno się zastosować

A. stacji na gorące powietrze

B. stacji lutowniczej grzałkowej

C. lutownicy gazowej

D. lutownicy transformatorowej

Stacja na gorące powietrze jest idealnym narzędziem do wymiany uszkodzonych układów scalonych SMD, szczególnie w przypadku komponentów, które są trudne do lutowania i wymagają precyzyjnego podgrzewania. Dzięki zastosowaniu gorącego powietrza można równomiernie podgrzać płytkę drukowaną, co minimalizuje ryzyko uszkodzenia sąsiednich elementów. Ta metoda zapewnia również łatwiejsze usunięcie uszkodzonego komponentu bez konieczności agresywnego manipulowania lutownicą, co mogłoby doprowadzić do uszkodzenia ścieżek czy padów na PCB. W praktyce, stacja na gorące powietrze jest często używana w serwisach elektroniki, gdzie wymiana SMD jest rutynowym zadaniem. Umożliwia to także stosowanie różnorodnych dysz, które można dostosować do konkretnego zadania, co dodatkowo zwiększa precyzję i efektywność. Ponadto, zgodnie z najlepszymi praktykami, podczas wymiany układów SMD z użyciem stacji na gorące powietrze, istotne jest monitorowanie temperatury oraz czasu podgrzewania, aby uniknąć przegrzania komponentów. W związku z tym, stacja na gorące powietrze jest preferowanym narzędziem w profesjonalnych zastosowaniach związanych z naprawą elektroniki.

Pytanie 9

W jakim układzie pracują tranzystory przedstawione na rysunku?

A. Wspólnego emitera.

B. Różnicowym.

C. Przeciwsobnym.

D. Darlingtona.

W analizowanym pytaniu omówiono różne typy układów tranzystorowych, które mogą być mylnie utożsamiane z układem Darlingtona. Układ wspólnego emitera, na przykład, jest klasycznym układem wzmacniacza, w którym sygnał wejściowy jest podawany na bazę tranzystora, a sygnał wyjściowy odbierany z emitera. W tym przypadku, jednakże, nie mamy do czynienia z sumowaniem wzmocnienia z dwóch tranzystorów, co jest podstawą funkcjonowania układu Darlingtona. Kolejnym często mylnie interpretowanym układem jest układ różnicowy, który wykorzystywany jest do wzmacniania różnicy potencjałów między dwoma sygnałami wejściowymi. W kontekście pytania, układ różnicowy posiada zupełnie inną konstrukcję i nie może być mylony z połączeniem Darlingtona. Przeciwsobny układ tranzystorowy, który wprowadza na przemian dwa tranzystory do pracy w jednym cyklu, również nie ma związku z omawianym układem, gdyż jego celem jest zazwyczaj zwiększenie mocy wyjściowej, a nie wzmocnienia prądowego. Również układ Darlingtona nie powinien być mylony z połączeniem tranzystorów w przeciwsobny sposób, gdzie każdy z tranzystorów działa niezależnie, a ich wyjścia nie są ze sobą połączone w sposób, który umożliwiałby osiągnięcie wyższego wzmocnienia. W praktyce, zrozumienie różnic między tymi układami jest kluczowe dla projektowania skutecznych i wydajnych obwodów elektronicznych, a mylenie ich może prowadzić do poważnych błędów w projektach oraz nieefektywnego wykorzystania komponentów elektronicznych.

Pytanie 10

W wzmacniaczu mocy działającym w klasie A prąd przez element aktywny tego wzmacniacza (tranzystor) przepływa przez czas

A. wynoszący połowę okresu sygnału sterującego

B. krótszy od pół okresu sygnału sterującego

C. wynoszący pełen okres sygnału sterującego

D. krótszy niż pełen okres, lecz dłuższy niż pół okresu sygnału sterującego

Odpowiedzi sugerujące, że prąd w tranzystorze wzmacniacza klasy A płynie przez krótszy czas niż pełen okres sygnału sterującego, opierają się na nieporozumieniu dotyczącym zasad działania tego typu wzmacniaczy. Klasa A, w przeciwieństwie do klas B czy C, nie wyłącza się w trakcie cyklu sygnału. Wzmacniacz klasy A działa w trybie, w którym tranzystor jest zawsze włączony, co oznacza, że prąd płynie nieprzerwanie przez cały okres sygnału. Wzmacniacze klasy B i C mają swoje zastosowania w aplikacjach wymagających większej efektywności energetycznej, jednak w takich przypadkach pojawiają się zniekształcenia, ponieważ tranzystory są aktywne tylko w połowie lub mniejszym czasie cyklu. Zrozumienie tych różnic jest kluczowe, zwłaszcza w kontekście projektowania systemów audio, gdzie jakość dźwięku wymaga minimalnych zniekształceń. Typowe błędy myślowe związane z tym zagadnieniem to mylenie wzmacniaczy klasy A z innymi klasami, co prowadzi do błędnych wniosków o ich działaniu. Z perspektywy praktycznej, wybór wzmacniacza klasy A w zastosowaniach audio może być podyktowany chęcią uzyskania lepszej jakości dźwięku, ale wiąże się też z wyższym zużyciem energii i większymi stratami cieplnymi.

Pytanie 11

Na rysunku pokazano zależność tłumienia od częstotliwości A=f(f) pewnego filtru. Jaka jest wartość częstotliwości granicznej filtru o tej charakterystyce?

A. 1 kHz

B. 100 Hz

C. 10 kHz

D. 10 Hz

Częstotliwość graniczna filtru to kluczowy parametr w analizie systemów filtracyjnych, definiowany jako wartość częstotliwości, przy której sygnał jest tłumiony o 3 dB w stosunku do poziomu maksymalnego przepuszczanego przez filtr. W kontekście zaprezentowanego wykresu, tłumienie zaczyna znacząco wzrastać po osiągnięciu częstotliwości 1 kHz. Taki punkt jest niezwykle istotny w projektowaniu filtrów, ponieważ pozwala na określenie zakresu częstotliwości, w którym filtr skutecznie działa. W praktyce, odpowiednia znajomość częstotliwości granicznych jest nieoceniona w takich dziedzinach jak telekomunikacja, audio, czy inżynieria sygnałowa, gdzie jakość sygnału jest kluczowa. Na przykład, w systemach audio, odpowiedni dobór częstotliwości granicznej pozwala na efektywne odfiltrowanie niepożądanych zakłóceń, co przekłada się na lepszą jakość dźwięku. Dobrą praktyką jest również wykonanie analizy impedancji w pobliżu częstotliwości granicznej, aby zapewnić optymalne dopasowanie i minimalizację strat sygnału. Zrozumienie tego konceptu jest fundamentalne dla inżynierów zajmujących się projektowaniem i optymalizacją systemów filtracyjnych.

Pytanie 12

Na rysunku pokazano zależność tłumienia od częstotliwości A=f(f) pewnego filtru. Jaka jest wartość nachylenia charakterystyki tego filtru?

A. 3 dB/dekadę.

B. 10 dB/dekadę.

C. 20 dB/dekadę.

D. 40 dB/dekadę.

Analizując odpowiedzi na pytanie o nachylenie charakterystyki filtru, widać, że wiele z nich opiera się na powszechnych błędnych założeniach dotyczących interpretacji wykresów i pojęcia tłumienia. Odpowiedzi takie jak 3 dB/dekadę czy 10 dB/dekadę wskazują na zrozumienie, że nachylenie charakterystyki dotyczy zmiany tłumienia w dB, jednak nie uwzględniają właściwego kontekstu, w którym filtr operuje. W przypadku nachylenia 3 dB/dekadę, użytkownicy mogą myśleć, że odnosi się ono do prostych filtrów pierwszego rzędu, które rzeczywiście mają takie nachylenie, lecz w analizowanym przypadku filtr jest bardziej zaawansowany, co skutkuje innym nachyleniem. Odpowiedź 10 dB/dekadę może wydawać się atrakcyjna, ale nie odzwierciedla rzeczywistego zachowania tłumienia w praktycznych zastosowaniach, takich jak filtry dolnoprzepustowe, które charakteryzują się większym nachyleniem, zwłaszcza w kontekście filtrów drugiego rzędu. Typowym błędem myślowym jest także pomijanie wpływu częstotliwości na strukturę i charakterystykę filtru. Każdy filtr, w zależności od jego konstrukcji, ma różne nachylenia, co należy uwzględnić w przekładaniu teorii na praktyczne zastosowania w inżynierii dźwięku czy telekomunikacji. Aby poprawnie ocenić nachylenie, należy wnikliwie analizować wykresy i znać różnice między różnymi typami filtrów, co jest kluczowe w zaawansowanych projektach inżynieryjnych.

Pytanie 13

Urządzeniem realizującym zadania jest

A. fotorezystor

B. silnik elektryczny prądu stałego

C. przycisk monostabilny

D. czujnik

Silnik elektryczny prądu stałego to super przykład urządzenia, które zamienia energię elektryczną na mechaniczną. Widzisz, jest naprawdę wszechstronny i możemy go używać w różnych miejscach, jak automatyka czy robotyka. Działa na zasadzie elektromagnetyzmu, co jest fajne, bo dzięki temu można precyzyjnie kontrolować jego prędkość i moment obrotowy. Takie silniki są często wykorzystywane w sytuacjach, gdzie trzeba płynnie regulować prędkość, na przykład w wentylatorach czy taśmach transportowych. W branży mamy też różne normy, jak IEC, które mówią, jakie powinny być wymagania dotyczące bezpieczeństwa i efektywności energetycznej. Więc warto projektując systemy z takim silnikiem, pamiętać o zabezpieczeniach i dobierać odpowiednie komponenty, żeby wszystko działało bez zarzutu.

Pytanie 14

Jakie rodzaje pamięci tracą zawartość po ustaniu zasilania?

A. RAM

B. PROM

C. EEPROM

D. EPROM

Wybór pamięci PROM (Programmable Read-Only Memory) sugeruje nieporozumienie dotyczące jej właściwości. PROM jest pamięcią stałą, co oznacza, że dane zapisane w niej są trwałe i nie znikają po wyłączeniu zasilania. Ta pamięć jest programowalna raz, co sprawia, że jest wykorzystywana głównie do przechowywania oprogramowania, które po zapisaniu nie wymaga modyfikacji. W przypadku EEPROM (Electrically Erasable Programmable Read-Only Memory), dane również pozostają zachowane, nawet po zaniku napięcia, a pamięć ta umożliwia wielokrotne kasowanie i zapisywanie danych przy użyciu prądu elektrycznego. Wreszcie, EPROM (Erasable Programmable Read-Only Memory) jest pamięcią, którą można kasować poprzez naświetlanie jej ultrafioletem, co również potwierdza jej charakter jako pamięci trwałej. Pamięć RAM jest kluczowym elementem nowoczesnych systemów komputerowych, a jej ulotność jest cechą, która odróżnia ją od innych typów pamięci, takich jak PROM, EEPROM i EPROM. Zrozumienie tych różnic jest kluczowe dla poprawnego doboru pamięci w zależności od zastosowania oraz wymagań projektowych.

Pytanie 15

Który element elektroniczny należy umieścić w przedstawionym układzie, aby otrzymać działający układ detektora obwiedniowego?

A. Diodę.

B. Kondensator.

C. Rezystor.

D. Diak.

Kondensator w układzie detektora obwiedniowego odgrywa kluczową rolę, ponieważ jego zadaniem jest wygładzanie napięcia wyprostowanego, które powstaje po prostowaniu sygnału przez diodę. W momencie, gdy sygnał wejściowy osiąga swoje szczyty, kondensator ładuje się, a następnie, gdy sygnał zaczyna maleć, kondensator oddaje zgromadzoną energię, co pozwala na utrzymanie stabilnego napięcia. Dzięki temu sygnał wyjściowy nie ma dużych skoków, a jego wartość jest bardziej jednolita, co jest istotne w wielu zastosowaniach, takich jak odbiorniki radiowe czy wzmacniacze audio. W praktyce, stosowanie kondensatorów o odpowiednich parametrach (np. pojemności) pozwala na dopasowanie charakterystyki układu do konkretnych wymagań aplikacji, co jest zgodne z dobrą praktyką projektowania układów elektronicznych. Przykładowo, w odbiornikach AM, kondensatory są kluczowe dla uzyskania czystego dźwięku, a ich błędny dobór może prowadzić do zakłóceń i utraty jakości sygnału.

Pytanie 16

Rysunek przedstawia zasilanie

A. trójfazowe.

B. symetryczne.

C. jednofazowe.

D. nie symetryczne.

W przypadku trzech pierwszych odpowiedzi, które sugerują inne typy zasilania, należy zwrócić uwagę na istotne różnice między nimi a zasilaniem symetrycznym. Zasilanie jednofazowe charakteryzuje się jedynie jednym źródłem napięcia, co prowadzi do nierównomiernego rozkładu obciążenia i ewentualnych problemów z jakością energii. W praktyce zasilanie jednofazowe jest często używane w domowych instalacjach, gdzie nie jest wymagane duże zapotrzebowanie na moc. Z kolei zasilanie trójfazowe, mimo że może być symetryczne, w przypadku braku równych wartości napięć w fazach, staje się asymetryczne, co wpływa na wydajność i żywotność urządzeń elektrycznych. Zasilanie niesymetryczne, jak sama nazwa wskazuje, opiera się na różnych wartościach napięcia w poszczególnych fazach, co prowadzi do dużych wahań prądu i obciążeń, co jest niepożądane w systemach przemysłowych. Zrozumienie tych różnic jest kluczowe dla projektowania i eksploatacji efektywnych systemów energetycznych, zgodnych z normami i dobrą praktyką inżynieryjną.

Pytanie 17

Liczba (0001 0010 0100) BCD przedstawiona w kodzie BCD (ang. Binary-Coded Decimal) po przekształceniu na system dziesiętny będzie miała wartość

A. 123

B. 124

C. 111

D. 321

Odpowiedź 124 jest poprawna, ponieważ liczba 0001 0010 0100 w kodzie BCD (Binary-Coded Decimal) reprezentuje poszczególne cyfry dziesiętne. W systemie BCD każda cyfra dziesiętna jest kodowana w postaci 4-bitowej. W tym przypadku, pierwsza grupa 0001 koduje cyfrę 1, druga grupa 0010 koduje cyfrę 2, a trzecia grupa 0100 koduje cyfrę 4. Po złożeniu tych cyfr otrzymujemy liczbę 124 w systemie dziesiętnym. Kodowanie BCD jest powszechnie stosowane w elektronice, zwłaszcza w wyświetlaczach cyfrowych oraz w urządzeniach liczbowych, gdzie istotne jest zachowanie wartości dziesiętnych. Przykładem zastosowania BCD może być wyświetlacz LED, który pokazuje wartości liczbowe na kalkulatorach, zegarach cyfrowych czy wskaźnikach pomiarowych.

Pytanie 18

Który rodzaj pamięci pokazano na rysunku?

A. EPROM

B. FLASH

C. EEPROM

D. PROM

Wybór odpowiedzi FLASH, EEPROM lub PROM może wynikać z nieścisłości w zrozumieniu różnic między tymi rodzajami pamięci. Pamięć FLASH, choć również może być kasowana i programowana, nie posiada okienka kwarcowego do kasowania przez światło ultrafioletowe. Jest to pamięć, która pozwala na szybsze zapisanie i odczytanie danych w porównaniu do EPROM, ale proces jej kasowania różni się, gdyż możliwe jest to na poziomie bloku, a nie pojedynczych bajtów. Z kolei pamięć EEPROM (Electrically Erasable Programmable Read-Only Memory) umożliwia kasowanie danych na poziomie pojedynczych bajtów, co czyni ją bardziej elastyczną w zastosowaniach, gdzie potrzebne są częste aktualizacje. PROM (Programmable Read-Only Memory) to pamięć, która jest zaprogramowana raz i nie może być kasowana, co znacznie ogranicza jej zastosowanie. To zrozumienie różnic jest kluczowe dla wybierania odpowiedniego typu pamięci w zależności od wymagań aplikacji. W praktyce, podczas projektowania systemów elektronicznych, należy starannie dobierać pamięci, mając na uwadze ich właściwości, co pozwoli na optymalne wykorzystanie technologii, a także na zgodność z aktualnymi standardami oraz dobrymi praktykami inżynieryjnymi w dziedzinie elektroniki.

Pytanie 19

Ile wynosi współczynnik wypełnienia dodatniej części sygnału pokazanego na rysunku?

A. 1

B. 2/3

C. 1/3

D. 2

Odpowiedzi 1, 2 oraz 4 są nieprawidłowe, ponieważ opierają się na błędnym zrozumieniu definicji współczynnika wypełnienia sygnału. W przypadku odpowiedzi 1, sugeruje się, że sygnał jest w stanie wysokim przez cały czas cyklu, co jest błędne, ponieważ z rysunku wynika, że sygnał jest w stanie wysokim tylko przez 1 działkę. Odpowiedź 2 przyjmuje, że sygnał jest w stanie wysokim przez 2/3 cyklu, co również jest niepoprawne, ponieważ nie uwzględnia rzeczywistego czasu w stanie wysokim. Z kolei odpowiedź 4 wskazuje na współczynnik 2, co jest w ogóle niemożliwe, ponieważ współczynnik wypełnienia nie może przekraczać 1, a powinien mieścić się w przedziale od 0 do 1. Typowe błędy myślowe prowadzące do takich konkluzji obejmują niepoprawne obliczenia oraz brak umiejętności analizy wykresów, co jest kluczowe w inżynierii i technologii. Warto również zaznaczyć, że w praktyce inżynierskiej, zrozumienie tych zasad jest niezbędne dla optymalizacji systemów elektronicznych i telekomunikacyjnych, gdzie nieprawidłowe oszacowanie współczynnika wypełnienia może prowadzić do degradacji sygnału i obniżenia wydajności systemu.

Pytanie 20

Aby wymienić uszkodzony rezystor, należy

A. przygotować rezystor o rezystancji o 50% mniejszej

B. przygotować rezystor o tych samych wymiarach

C. odczytać wartość jego rezystancji z dokumentacji lub schematu

D. zmierzyć jego rezystancję

Aby prawidłowo wymienić uszkodzony rezystor, kluczowym krokiem jest odczytanie wartości jego rezystancji ze schematu lub dokumentacji. Taki dokument zawiera szczegółowe informacje na temat wszystkich komponentów elektronicznych w danym układzie, w tym ich specyfikacji, takich jak wartość rezystancji, tolerancja oraz moc znamionowa. Stosując się do schematu, możemy uniknąć zastosowania niewłaściwego rezystora, co mogłoby doprowadzić do dalszych uszkodzeń w układzie. W praktyce, rezystory są często klasyfikowane według standardowych kodów kolorów, które również mogą być wykorzystane do szybkiej identyfikacji ich wartości. Warto także pamiętać, że zastosowanie rezystora o nieodpowiedniej rezystancji może wpłynąć na działanie całego obwodu, prowadząc do nieprawidłowego funkcjonowania urządzenia. Dlatego precyzyjne odczytywanie dokumentacji i schematów jest częścią dobrych praktyk w elektronice, która zapewnia niezawodność i bezpieczeństwo systemów elektronicznych.

Pytanie 21

Jakie są komponenty sprzętowe sieci komputerowych?

A. urządzenia dostępu

B. protokoły

C. oprogramowanie komunikacyjne

D. sterowniki urządzeń

Protokół, oprogramowanie komunikacyjne i sterowniki urządzeń to istotne elementy ekosystemu sieci komputerowych, jednak nie są one klasyfikowane jako sprzętowe elementy sieci. Protokół to zbiór reguł definiujących sposób komunikacji między urządzeniami w sieci; jest to aspekt programowy, nie sprzętowy. Oprogramowanie komunikacyjne, takie jak systemy operacyjne oraz aplikacje, umożliwia wymianę danych, jednak również nie należy do sprzętu. Sterowniki urządzeń to oprogramowanie, które pozwala systemowi operacyjnemu na komunikację z urządzeniami sprzętowymi. Istotne jest, aby zrozumieć, że błędne utożsamienie tych komponentów z elementami sprzętowymi wynika najczęściej z nieprecyzyjnego definiowania terminologii w kontekście technologii. W praktyce, elementy sprzętowe są fizycznymi komponentami sieci, takimi jak kable, przełączniki, routery i inne urządzenia, które mają na celu zapewnienie połączeń i transmisji danych. Biorąc pod uwagę standardy branżowe, jak na przykład ANSI/TIA-568 dotyczące okablowania, dobrze zrozumienie różnicy między sprzętem a oprogramowaniem jest kluczowe dla skutecznego projektowania i zarządzania sieciami komputerowymi.

Pytanie 22

Adresy fizyczne MAC w sieciach komputerowych są początkowo przydzielane przez

A. zarządcę sieci lokalnej

B. dostawcę usług internetowych

C. producenta karty sieciowej

D. indywidualnego użytkownika sieci

Adresy fizyczne MAC (Media Access Control) są unikalnymi identyfikatorami przypisywanymi do interfejsów sieciowych urządzeń. Te adresy są nadawane przez producenta karty sieciowej i są zapisywane w trwałej pamięci sprzętowej urządzenia, co zapewnia ich unikalność i stałość. Adres MAC składa się z 48-bitowego numeru, który jest zazwyczaj przedstawiany w postaci 12-cyfrowego heksadecymalnego ciągu, podzielonego na sześć par. Standard IEEE 802.3 definiuje sposób komunikacji w sieciach lokalnych oraz znaczenie adresów MAC. Przykładem zastosowania adresów MAC jest ich użycie w protokołach takich jak Ethernet, gdzie umożliwiają one identyfikację urządzeń w sieci i kierowanie danych w odpowiednie miejsca. W praktyce, jeśli dwa urządzenia chcą wymienić informacje w sieci lokalnej, adres MAC jednego z nich będzie wskazywał, do którego urządzenia mają być przekazywane dane, co jest kluczowe dla poprawnego działania komunikacji w sieci.

Pytanie 23

Jakie parametry zasilacza są potrzebne do zasilenia 3 metrów taśmy LED, jeśli moc jednego metra taśmy wynosi 4,8 W, a napięcie zasilania taśmy LED to 12 V?

A. 12 V/1,5 A 15 W

B. 12 V/1,2 A 9 W

C. 12 V/1,2 A 6 W

D. 12 V/1,5 A 12 W

Aby zasilić 3 metry taśmy LED o mocy 4,8 W na metr przy napięciu zasilania 12 V, należy obliczyć całkowite zapotrzebowanie na moc. Moc taśmy LED wynosi 4,8 W/m, więc dla 3 metrów mamy 4,8 W/m * 3 m = 14,4 W. Zasilacz powinien dostarczać moc większą niż zapotrzebowanie taśmy, aby zapewnić stabilność oraz wydajność. Wybierając zasilacz 12 V/1,5 A, otrzymujemy moc 12 V * 1,5 A = 18 W, co w pełni pokrywa wymagane 14,4 W. Dobre praktyki zalecają, aby zasilacz miał zapas mocy na poziomie przynajmniej 20% w stosunku do obliczonego zapotrzebowania, co przy 14,4 W daje nam 17,28 W. Dlatego zasilacz o parametrach 12 V/1,5 A 15 W jest odpowiedni, a jego wykorzystanie jest zgodne ze standardami zapewniającymi długotrwałą i bezpieczną pracę taśm LED w różnych zastosowaniach, takich jak oświetlenie wnętrz czy dekoracje. Zastosowanie zasilacza z odpowiednim zapasem mocy pozwala uniknąć problemów związanych z przegrzewaniem i zmniejsza ryzyko uszkodzenia komponentów.

Pytanie 24

Stabilność systemu automatycznej regulacji sprawia, że gdy układ zostaje wyprowadzony ze stanu równowagi,

A. resetuje się.

B. wyłącza się automatycznie.

C. sam wraca do tego stanu.

D. nie wraca do tego stanu, oscyluje.

Stabilność układu automatycznej regulacji jest kluczowym parametrem, zapewniającym, że po zakłóceniu układ powróci do stanu równowagi. Odpowiedź, że układ "sam powraca do tego stanu", odnosi się do właściwości układów stabilnych, w których reakcja na zakłócenie prowadzi do minimalizacji odchyleń od ustalonej wartości. Przykładem zastosowania tego zjawiska są systemy termostatyczne, w których temperatura pomieszczenia regulowana jest automatycznie, a po przywróceniu właściwych warunków, temperatura wraca do zadanej wartości. W praktyce oznacza to, że układy takie, jak regulatory PID (Proporcjonalno- całkująco- różniczkujące), są projektowane zgodnie z zasadami stabilności, co pozwala na efektywne zarządzanie różnorodnymi procesami przemysłowymi. W standardach, takich jak IEC 61508, podkreśla się znaczenie stabilności w kontekście bezpieczeństwa funkcjonalnego, co dodatkowo zwiększa wagę tego zagadnienia w inżynierii automatyki.

Pytanie 25

Jaką rezystancję R_b powinien mieć bocznik, aby można było podłączyć go równolegle do amperomierza o oporności wewnętrznej R_A=300 mΩ, aby czterokrotnie zwiększyć jego zakres pomiarowy?

A. 150 mΩ

B. 75 mΩ

C. 100 mΩ

D. 300 mΩ

Rozważając błędne odpowiedzi, ważne jest zrozumienie podstawowych zasad dotyczących pomiarów prądu oraz rezystancji w układach elektrycznych. Odpowiedzi takie jak 150 mΩ, 75 mΩ oraz 300 mΩ mogą wynikać z niepoprawnego zrozumienia zasady równoległego połączenia rezystancji. Przy połączeniach równoległych rezystancje zmniejszają ogólną rezystancję układu, co jest kluczowe w kontekście amperomierza. Wartości 150 mΩ i 300 mΩ są zbyt wysokie, aby uzyskać pożądaną całkowitą rezystancję wynoszącą 75 mΩ, co prowadziłoby do nieprawidłowych odczytów. Odpowiedź 75 mΩ, mimo że zbliżona, pozostaje błędna, ponieważ w tym przypadku całkowita rezystancja nie osiągnie pożądanego celu czterokrotnego zwiększenia zakresu. Typowym błędem myślowym jest zakładanie, że większa wartość bocznika wspomoże pomiar, co w rzeczywistości prowadzi do spadku dokładności. Kluczowe jest, aby pamiętać, że dobór rezystancji bocznika musi być starannie przemyślany, aby zachować balans między bezpieczeństwem a dokładnością pomiaru. W przypadku nieprawidłowych wyborów rezystancji, wyniki pomiarowe mogą być zafałszowane, co w kontekście profesjonalnych pomiarów elektrycznych może prowadzić do poważnych błędów i nieprawidłowych analiz.

Pytanie 26

W systemach zabezpieczeń obwodowych wykorzystuje się

A. bariery podczerwieni

B. czujniki dymu i ciepła

C. czujniki gazów usypiających

D. czujniki zalania

Czujki dymu i ciepła, czujki gazów usypiających oraz czujki zalania to urządzenia, które pełnią istotne funkcje w systemach ochrony, ale nie są one stosowane jako elementy ochrony obwodowej. Czujki dymu i ciepła są zaprojektowane do wykrywania zagrożeń pożarowych, co jest zupełnie innym aspektem bezpieczeństwa. Ich zadaniem jest ochrona przed ogniem, a nie monitorowanie nieautoryzowanego dostępu do obszarów. Podobnie, czujki gazów usypiających są używane do detekcji niebezpiecznych gazów, które mogą stanowić zagrożenie dla życia, a nie do zabezpieczania terenu. Z kolei czujki zalania są wykorzystywane do monitorowania poziomu wody i zapobiegania uszkodzeniom spowodowanym przez wodę, co również nie ma związku z ochroną obwodową. Typowym błędem myślowym w tym przypadku jest mylenie różnych kategorii zabezpieczeń. Kluczowe jest zrozumienie, że systemy ochrony obwodowej koncentrują się na detekcji ruchu i przeciwdziałaniu intruzom, a nie na monitorowaniu innych zagrożeń środowiskowych. Dlatego ważne jest, aby prawidłowo klasyfikować i stosować urządzenia ochronne w zależności od ich przeznaczenia, zgodnie z obowiązującymi normami oraz najlepszymi praktykami w branży.

Pytanie 27

Topologia sieci, w której wszystkie komponenty są podłączone do jednego głównego węzła (serwera) przez hub, nazywa się

A. magistrali

B. drzewa

C. gwiazdy

D. pierścienia

Zrozumienie różnych topologii sieci jest kluczowe dla projektowania wydajnych i niezawodnych rozwiązań. Topologia magistrali polega na tym, że wszystkie urządzenia są podłączone do jednego wspólnego kabla, co oznacza, że awaria na tym przewodzie może prowadzić do całkowitego zrywania komunikacji w sieci. W praktyce, topologia ta jest rzadko stosowana w nowoczesnych sieciach z powodu problemów z niezawodnością i trudności w diagnostyce usterek. Topologia drzewa, będąca połączeniem topologii gwiazdy i magistrali, charakteryzuje się hierarchiczną strukturą, w której podgrupy węzłów są połączone z centralnym węzłem, ale wymaga bardziej złożonej konfiguracji i zarządzania. Z kolei topologia pierścienia to układ, w którym każde urządzenie jest połączone z dwoma innymi, tworząc zamkniętą pętlę. Taki układ powoduje, że problem z jednym z węzłów może zakłócić komunikację w całym pierścieniu. Zrozumienie tych koncepcji jest kluczowe, ponieważ pozwala uniknąć typowych błędów projektowych, takich jak nadmierne uzależnienie od jednego urządzenia lub niewłaściwe zarządzanie zasobami sieciowymi. Właściwy wybór topologii powinien być oparty na analizie potrzeb, zrozumieniu ograniczeń i rozważeniu przyszłego rozwoju infrastruktury.

Pytanie 28

Na którym rysunku przedstawiony jest schemat układu wykrywającego dwie jedynki logiczne na wejściach bramki AND poprzez zaświecenie diody LED?

A. A.

B. B.

C. C.

D. D.

Poprawna odpowiedź to schemat B, który ilustruje poprawne działanie bramki AND. W układzie tym, bramka AND przyjmuje dwie jedynki logiczne na swoich wejściach, co w przypadku bramki oznacza napięcie +12V. Tylko gdy oba wejścia są aktywne (czyli mają wartość logiczną 1), na wyjściu pojawia się także napięcie +12V. To napięcie jest przekazywane do diody LED, co powoduje jej zaświecenie, sygnalizując, że bramka AND wykonała operację logiczną zgodnie z oczekiwaniami. Ważne jest, aby zrozumieć, że bramka AND jest podstawowym elementem w projektowaniu układów cyfrowych i jest stosowana w różnych aplikacjach, takich jak systemy sterowania, automatyka przemysłowa oraz w projektowaniu systemów komputerowych. Zrozumienie działania bramek logicznych oraz umiejętność ich stosowania w praktyce jest kluczowe dla inżynierów zajmujących się elektroniką i automatyką.

Pytanie 29

Po podaniu na wejście przedstawionego układu napięcia o przebiegu trójkątnym otrzyma się na wyjściu napięcie o przebiegu

A. prostokątnym.

B. trójkątnym.

C. piłokształtnym.

D. sinusoidalnym.

Przy podaniu napięcia o przebiegu trójkątnym na wyjściu układu uzyskujemy sygnał prostokątny w wyniku działania układu komparacyjnego z histerezą. W praktyce oznacza to, że trójkątny sygnał wejściowy, który ma zmieniające się napięcie w czasie, zostaje przekształcony na sygnał prostokątny, mający dwa poziomy napięcia: wysoki i niski. Jest to doskonałe rozwiązanie w przypadku cyfrowych systemów komunikacyjnych, gdzie sygnał prostokątny jest bardziej odporny na zakłócenia, a także łatwiejszy do detekcji przez urządzenia cyfrowe. Na przykład, w obwodach generujących PWM (modulacja szerokości impulsu) używa się tego typu konwersji do sterowania mocą dostarczaną do silników elektrycznych, co zapewnia wysoką efektywność energetyczną. Proces ten opiera się na zasadzie porównywania sygnału trójkątnego z wartością progową, co skutkuje wygenerowaniem impulsów prostokątnych, co jest zgodne z najlepszymi praktykami w projektowaniu układów elektronicznych.

Pytanie 30

Jakim standardem bezprzewodowej wymiany danych powinno charakteryzować się urządzenie elektroniczne, aby mogło dokonywać płatności zbliżeniowych?

A. NFC

B. HITAG

C. MIFARE

D. UNIQUE

HITAG, MIFARE oraz UNIQUE to technologie, które choć mogą być wykorzystane w różnorodnych systemach identyfikacji i płatności, nie są standardami bezpośrednio związanymi z płatnościami zbliżeniowymi w takim zakresie, jak NFC. HITAG to technologia RFID, która znajduje zastosowanie głównie w systemach dostępu i identyfikacji, jednak jej zasięg i protokoły nie są dostosowane do realizacji transakcji płatniczych. MIFARE, z drugiej strony, jest znanym standardem kart inteligentnych, stosowanym w systemach transportowych oraz kartach zbliżeniowych, ale nie gwarantuje takiego poziomu bezpieczeństwa i szybkości jak NFC, co czyni je mniej odpowiednimi do realizacji płatności. UNIQUE to technologia stosowana głównie w systemach RFID, ale w podobny sposób jak HITAG, nie spełnia wymagań dotyczących płatności zbliżeniowych. Użytkownicy często mylą te technologie, myśląc, że każda z nich, która obsługuje komunikację bezprzewodową, nadaje się do płatności. Jednak prawidłowe zrozumienie różnic między nimi jest kluczowe dla zapewnienia bezpieczeństwa oraz efektywności transakcji płatniczych, co w konsekwencji prowadzi do błędnych wyborów technologicznych w systemach płatniczych.

Pytanie 31

Stopniowo zmniejszający się zasięg działania bezprzewodowych urządzeń do zdalnego sterowania pracujących w paśmie 433 MHz może świadczyć o

A. pogarszających się warunkach atmosferycznych

B. niewystarczającym napięciu zasilającym odbiornik

C. usterce w obwodzie anteny nadajników

D. utonie pojemności baterii zasilającej nadajniki

Pogarszające się warunki atmosferyczne mogą wpływać na zasięg sygnału bezprzewodowego, jednak w przypadku zdalnego sterowania w paśmie 433 MHz, ich wpływ jest zazwyczaj minimalny. Zmiany temperatury, opady deszczu czy śniegu mogą wprawdzie powodować pewne zakłócenia sygnału, ale nie prowadzą do stopniowego zmniejszania się zasięgu na przestrzeni wielu dni, co sugeruje problem z zasilaniem urządzeń. Zbyt niskie napięcie zasilające odbiornik mogłoby prowadzić do niepoprawnej pracy odbiornika, ale nie jest to bezpośredni czynnik wpływający na zasięg sygnału. W rzeczywistości, jeśli napięcie zasilające odbiornik jest zbyt niskie, urządzenie może całkowicie przestać działać, a nie jedynie zmniejszyć zasięg. Usterka w obwodzie anteny nadajników, chociaż możliwa, również nie jest najczęstszą przyczyną stopniowego spadku zasięgu. Zazwyczaj usterki te objawiają się nagłym, a nie stopniowym spadkiem jakości sygnału. W praktyce, wiele osób myli objawy związane z wyczerpującymi się bateriami z innymi problemami technicznymi, co prowadzi do niewłaściwych diagnoz i nieefektywnego rozwiązywania problemów. Właściwe zrozumienie tych kwestii jest kluczowe dla utrzymania efektywności i niezawodności urządzeń zdalnego sterowania.

Pytanie 32

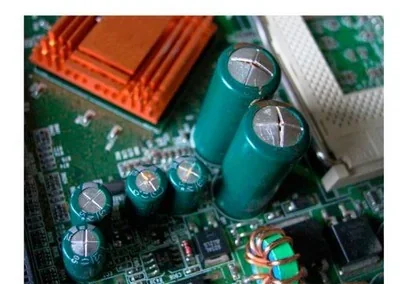

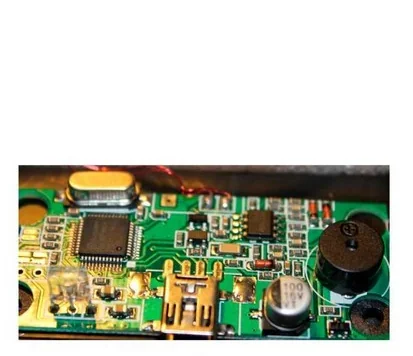

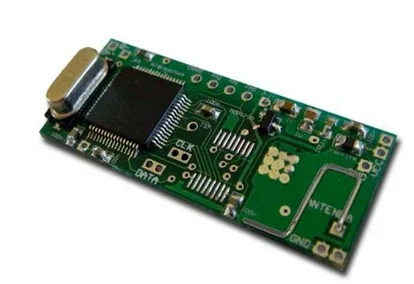

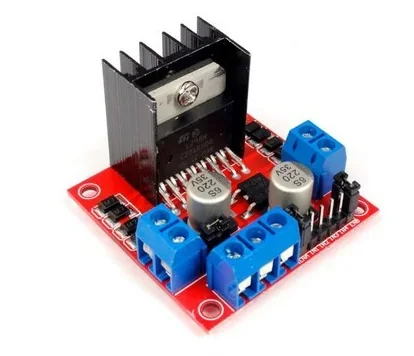

Na którym fragmencie układu elektronicznego widoczne są uszkodzone elementy?

A. A.

B. B.

C. C.

D. D.

Odpowiedź A jest prawidłowa, ponieważ na przedstawionym zdjęciu znajdują się kondensatory elektrolityczne, które wykazują wyraźne oznaki uszkodzenia, takie jak wybrzuszone wierzchołki. Uszkodzone kondensatory mogą wpływać na funkcjonowanie całego układu elektronicznego, co czyni je kluczowymi elementami do monitorowania w procesie diagnostyki. Zgodnie z najlepszymi praktykami w elektronice, kondensatory powinny być regularnie sprawdzane, szczególnie w urządzeniach narażonych na wysokie temperatury lub długotrwałe obciążenie. W przypadku wykrycia uszkodzeń należy je niezwłocznie wymienić, aby uniknąć dalszych uszkodzeń w układzie. Praktycznym przykładem mogą być zasilacze komputerowe, gdzie uszkodzone kondensatory mogą prowadzić do niestabilności napięcia, a w konsekwencji do awarii podzespołów. Warto również zaznaczyć, że w przypadku kondensatorów elektrolitycznych, ich wymiana powinna być przeprowadzona z zachowaniem szczególnej ostrożności, aby uniknąć ryzyka porażenia prądem lub uszkodzenia innych komponentów.

Pytanie 33

W trakcie konserwacji systemu antenowego wykryto błąd dokonany przez instalatora. Zamiast odpowiedniego przewodu o impedancji falowej 75 Ω podłączono przewód o impedancji falowej 300 Ω. W rezultacie tej pomyłki poziom sygnału odbieranego przez odbiornik

A. wynosił 0

B. pozostał bez zmian

C. uległ wzrostowi

D. uległ zmniejszeniu

Odpowiedź, że poziom sygnału zmniejszył się, jest prawidłowa, ponieważ zastosowanie przewodu o impedancji falowej 300 Ω zamiast 75 Ω prowadzi do niedopasowania impedancyjnego. Takie niedopasowanie powoduje odbicie części sygnału, co w rezultacie skutkuje osłabieniem sygnału odbieranego przez odbiornik. W systemach telekomunikacyjnych, zgodnych z normami, takie jak IEC 61196 dotyczące przewodów do sygnałów analogowych i cyfrowych, kluczowe jest stosowanie przewodów o odpowiedniej impedancji, aby minimalizować straty sygnału. W praktyce, dobór odpowiedniego przewodu może znacząco wpłynąć na jakość sygnału, a nieodpowiedni wybór może prowadzić do zakłóceń, zniekształceń oraz obniżonej jakości odbioru. W przypadku systemów telewizyjnych czy radiowych, stosowanie przewodów o 75 Ω jest standardem, ponieważ pozwala na optymalne przenoszenie sygnałów bez znaczących strat. Warto pamiętać, że w profesjonalnych instalacjach antenowych dbałość o zgodność impedancyjną jest kluczowym aspektem zapewniającym wysoką jakość odbioru oraz niezawodność systemu.

Pytanie 34

W urządzeniu elektronicznym uszkodzeniu uległ warystor MYG 10K-431 o napięciu znamionowym 275 V AC, 350 V DC, energii tłumienia 55 J/2 ms i rastrze 7,5 mm. Wykorzystując tabelę zamienników wskaż oznaczenie warystora, który można zastosować w zamian za uszkodzony?

Tabela zamienników
Oznaczenie warystora	Napięcie znamionowe	Energia tłumienia	Raster
TSV07D471	300 V AC 375 V DC	40 J/2 ms	5 mm
JVR07N431K	275 V AC 350 V DC	33 J/2 ms	5 mm
JVR14N431K	275 V AC 350 V DC	132 J/2 ms	7,5 mm
B72210S0301K101	300 V AC 385 V DC	47 J/2 ms	7,5 mm

A. JVRO7N431K

B. JVR14N431K

C. TSV07D471

D. B72210S0301K101

Warystor JVR14N431K jest odpowiednim zamiennikiem dla uszkodzonego MYG 10K-431 z kilku powodów. Po pierwsze, oba warystory mają identyczne napięcie znamionowe: 275 V AC oraz 350 V DC, co jest kluczowe dla zapewnienia, że nowy komponent będzie działał w tych samych warunkach. Po drugie, JVR14N431K charakteryzuje się wyższą energią tłumienia wynoszącą 132 J/2 ms, co oznacza, że może skuteczniej absorbować i tłumić przepięcia, co jest istotne w obwodach narażonych na nagłe skoki napięcia. W praktyce, gdy w układzie występują przepięcia, warystory pełnią rolę ochronną, zapobiegając uszkodzeniu innych komponentów. Zastosowanie warystora o wyższej energii tłumienia w tym przypadku zwiększa niezawodność całego systemu elektronicznego. Również wspomniany raster wynoszący 7,5 mm zapewnia, że nowy warystor będzie odpowiednio pasował do istniejącego miejsca w obwodzie, co ułatwia jego wymianę i zabezpiecza przed błędami montażowymi. W branży elektronicznej kluczowe jest przestrzeganie standardów jakości oraz dobrych praktyk w doborze komponentów, dlatego stosowanie zamienników z porównywalnymi parametrami jest niezbędne. Zastosowanie JVR14N431K nie tylko spełnia wymogi techniczne, ale także przyczynia się do długotrwałej eksploatacji urządzenia.

Pytanie 35

Zakład elektroniczny otrzymał zamówienie na rozbudowę istniejącego domowego systemu alarmowego. Usługa obejmuje zamontowanie 3 czujników ruchu i włączenie ich do systemu. Na podstawie danych zamieszczonych w tabeli określ, jaki będzie koszt planowanych prac, jeżeli materiały objęte są 23%, a usługa 8% podatkiem VAT. W obliczeniach należy uwzględnić zryczałtowany koszt dojazdu do domu klienta w wysokości 45,00 zł.

Element/usługa	Cena jednostkowa netto
Czujnik	50,00 zł
Montaż 1 czujnika	30,00 zł
Przeprogramowanie i sprawdzenie systemu	60,00 zł

A. 395,10 zł

B. 345,00 zł

C. 312,00 zł

D. 391,50 zł

Poprawna odpowiedź to 391,50 zł, co wynika z dokładnych obliczeń uwzględniających wszystkie koszty oraz podatki VAT. W procesie obliczeń należy najpierw wyodrębnić koszty netto materiałów oraz usług. Materiały objęte są 23% podatkiem VAT, co oznacza, że do podstawy netto dodajemy ten podatek, a następnie sumujemy te koszty z kosztem usług, które są objęte 8% VAT. Kolejnym krokiem jest doliczenie zryczałtowanego kosztu dojazdu, który wynosi 45,00 zł. Poprawne obliczenie kosztów to istotna umiejętność w branży elektroinstalacyjnej, szczególnie w kontekście zarządzania projektami i budżetami. Warto także pamiętać, że stosowanie poprawnych stawek VAT jest obowiązkowe według aktualnych przepisów prawnych. W praktyce, obliczanie kosztów z uwzględnieniem podatków oraz dodatkowych opłat to standardowa procedura, która powinna być dobrze znana każdemu profesjonalistowi w dziedzinie usług elektronicznych. Takie podejście pozwala nie tylko na dokładność w wycenie, ale także na profesjonalne przedstawienie oferty klientowi.

Pytanie 36

Urządzenie, które pozwala na odbiór sygnałów o różnych częstotliwościach z dwóch lub więcej anten odbiorczych, tak aby te sygnały były przesyłane do odbiornika za pomocą jednego kabla, to

A. dzielnik sygnału

B. zwrotnica antenowa

C. głowica odbiorcza

D. mieszacz

Rozgałęźnik to urządzenie, które służy do dzielenia sygnału na kilka wyjść, jednak nie ma zdolności do selekcji sygnałów z różnych anten na podstawie ich częstotliwości. W związku z tym, nie jest w stanie efektywnie przekazać różnych sygnałów do odbiornika. Użycie rozgałęźnika w kontekście opisanego pytania prowadzi do nieefektywności, ponieważ każda antena podłączona do rozgałęźnika przekazuje swój sygnał bez możliwości ich rozdzielenia, co mogłoby skutkować mieszaniem się sygnałów. Głowica antenowa natomiast jest komponentem odpowiedzialnym za przetwarzanie sygnałów radiowych, ale nie łączy sygnałów z różnych źródeł na jednym przewodzie. W praktyce, jej funkcja jest ograniczona do odbioru i demodulacji sygnału z pojedynczej anteny. Heterodyna to natomiast urządzenie stosowane w procesie mieszania sygnałów o różnych częstotliwościach w celu uzyskania sygnału pośredniego, ale nie zajmuje się bezpośrednim odbiorem z wielu anten. Użycie heterodyny w kontekście opisanego zadania jest mylne, ponieważ nie spełnia ona funkcji związanej z kierowaniem sygnałów do jednego odbiornika. Typowe błędy myślowe obejmują pomylenie roli każdego z tych urządzeń, co prowadzi do nieprawidłowych wniosków o ich zastosowaniach w systemach telekomunikacyjnych.

Pytanie 37

Rozpoczynając wymianę przekaźnika w obwodzie sterującym, pierwszym krokiem powinno być

A. odłączyć przewody podłączone do cewki przekaźnika

B. wyłączyć napięcie w obwodzie sterowania

C. odłączyć przewody podłączone do styków przekaźnika

D. zdjąć przekaźnik z szyny TH-35

Wyłączenie napięcia w obwodzie sterowania przed przystąpieniem do wymiany przekaźnika jest kluczowym krokiem w zapewnieniu bezpieczeństwa pracy z urządzeniami elektrycznymi. Wszelkie prace w obrębie instalacji elektrycznych powinny być zgodne z zasadami BHP, które nakazują zawsze zaczynać od odłączenia zasilania. Przykładowo, wyłączając napięcie, minimalizujemy ryzyko porażenia prądem, które może wystąpić, gdy nieświadomie dotkniemy przewodów pod napięciem. Zgodnie z normą PN-EN 50110-1, każdy operator powinien być świadomy niebezpieczeństw związanych z pracą przy urządzeniach elektrycznych i stosować odpowiednie procedury. Dodatkowo, wyłączenie zasilania pozwala na spokojne i dokładne przeprowadzenie wymiany przekaźnika, co jest kluczowe dla prawidłowego funkcjonowania całego systemu. Nieprzestrzeganie tej zasady może prowadzić do poważnych uszkodzeń urządzeń oraz zagrażać zdrowiu osób pracujących w pobliżu.

Pytanie 38

Pokazane na ilustracji wskazanie woltomierza dla zakresu 150 V wynosi

A. 75 V

B. 30 V

C. 60 V

D. 90 V

Wskazanie na woltomierzu LM-3 dla zakresu 150 V wynoszące 60 V jest poprawne dzięki zastosowanej analizie skali woltomierza. Skala ta składa się z 75 działek, co oznacza, że każda działka odpowiada wartości 2 V (150 V / 75 działek). Zgodnie z zasadą proporcjonalności, jeśli wskazówka znajduje się na 30 działce, możemy obliczyć wartość napięcia, stosując wzór: x = (30 * 150) / 75, co daje nam 60 V. W praktyce, umiejętność odczytywania wartości z woltomierza jest kluczowa w wielu dziedzinach, takich jak elektronika, automatyka czy instalacje elektryczne. Wiedza na temat sposobu działania woltomierzy oraz interpretacji ich wskazań pozwala na skuteczną diagnostykę oraz monitorowanie systemów elektrycznych. Przy analizie układów elektronicznych zawsze należy uwzględniać margines błędu oraz kalibrację urządzeń, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Pytanie 39

Którego narzędzia należy użyć do demontażu bezpiecznika z urządzenia przedstawionego na rysunku?

A. Chwytaka.

B. Odsysacza.

C. Lutownicy transformatorowej.

D. Klucza imbusowego.

Chwytak to narzędzie specjalistyczne, które idealnie nadaje się do demontażu bezpieczników szklanych. Bezpieczniki te są często mocowane w uchwytach, które wymagają delikatnej manipulacji, aby uniknąć ich uszkodzenia. Użycie chwytaka pozwala na precyzyjne uchwycenie bezpiecznika, co minimalizuje ryzyko złamania lub pęknięcia szkła. W praktyce, technicy często korzystają z chwytaków, aby bezpiecznie wymieniać zużyte bezpieczniki w różnych urządzeniach elektronicznych, co jest zgodne z branżowymi standardami bezpieczeństwa. Dobrą praktyką jest również stosowanie odpowiednich narzędzi, aby zapewnić integralność komponentów urządzenia oraz bezpieczeństwo użytkownika. Warto podkreślić, że właściwe podejście do używania narzędzi ma kluczowe znaczenie w konserwacji sprzętu elektronicznego i wpływa na jego dłuższą żywotność.

Pytanie 40

W przypadku wzmacniaczy prądu stałego nie wykorzystuje się sprzężenia pojemnościowego pomiędzy poszczególnymi stopniami, ponieważ kondensator

A. działa jak zwarcie dla sygnału stałego

B. nie przekazuje składowej stałej sygnału

C. prowadzi do przerwy dla sygnału o wysokiej częstotliwości

D. tak jak dioda, umożliwia przepływ sygnału tylko w jednym kierunku

Kiedy analizujemy odpowiedzi, które mogą wydawać się trafne na pierwszy rzut oka, łatwo jest popaść w pułapki myślowe, które prowadzą do błędnych wniosków. W przypadku pierwszej odpowiedzi, która sugeruje, że kondensator stanowi zwarcie dla sygnału stałego, musimy zrozumieć, że zwarcie oznacza, iż sygnał nie może przejść przez kondensator. W rzeczywistości, kondensator nie przepuszcza składowej stałej, a nie jest tożsame z zwarciem. Druga odpowiedź, twierdząca, że kondensator nie przenosi składowej stałej sygnału, jest zbliżona do prawdy, ale nie oddaje pełnego kontekstu, w jakim kondensatory są używane. Wyklucza to zrozumienie ich roli w obwodzie, jako urządzeń, które mogą być używane do separacji sygnałów. Trzecia odpowiedź, mówiąca o kondensatorze jako przerwie dla sygnału o dużej częstotliwości, jest myląca, ponieważ kondensatory w rzeczywistości przewodzą składowe zmienne, a ich reaktancja zmniejsza się wraz ze wzrostem częstotliwości. Ostatnia opcja, która porównuje kondensator do diody, jest nieprecyzyjna, ponieważ kondensatory nie przewodzą prądu w jednym kierunku, tylko przechowują ładunek, a ich działanie jest całkowicie odmienne. Dlatego ważne jest, aby zrozumieć zasady działania kondensatorów, ich zastosowanie w obwodach oraz jak mogą wpływać na różne składowe sygnału, aby unikać typowych błędów myślowych w analizie układów elektronicznych.
