Zawód: Technik elektryk
Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Data rozpoczęcia: 9 maja 2026 11:49
Data zakończenia: 9 maja 2026 12:06

Egzamin zdany!

Wynik: 23/40 punktów (57,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jakie urządzenia są najmniej podatne na obecność wyższych harmonicznych w napięciu oraz prądzie zasilającym?

A. Piece grzewcze

B. Lampy wyładowcze

C. Transformatory

D. Silniki indukcyjne

Piece grzewcze to takie urządzenia, które radzą sobie całkiem dobrze nawet z wyższymi harmonicznymi napięcia i prądów. W przeciwieństwie do silników indukcyjnych czy transformatorów, które mogą mieć z tym poważne problemy, piece grzewcze zamieniają energię elektryczną w ciepło. To oznacza, że ich działanie nie zależy od kształtu fali zasilającej, więc są dość odporne na różne zniekształcenia. Jeśli chodzi o standardy, jak IEC 61000, które dotyczą odporności na zakłócenia elektromagnetyczne, to piece grzewcze mogą dobrze działać nawet w trudnych warunkach z dużymi zniekształceniami harmonicznymi. W przemyśle piece grzewcze, na przykład elektryczne piekarniki w piekarni czy systemy ogrzewania, mogą pracować stabilnie i efektywnie, co sprawia, że są popularnym wyborem tam, gdzie jakość zasilania może nastręczać problemów.

Pytanie 2

Przy wymianie uszkodzonych rezystorów regulacyjnych silnika pracującego w układzie połączeń zamieszczonym na rysunku nie można dopuścić do

A. zwarcia rezystora w obwodzie twornika.

B. powstania przerwy w obwodzie twornika.

C. zwarcia rezystora w obwodzie wzbudzenia.

D. powstania przerwy w obwodzie wzbudzenia.

Pomimo znalezienia się w kontekście wymiany rezystorów regulacyjnych, niektóre odpowiedzi nie odzwierciedlają istoty działania obwodów w silniku elektrycznym. Twierdzenie o zwarciu rezystora w obwodzie twornika może wydawać się uzasadnione, jednak należy zauważyć, że zwarcie może prowadzić do nadmiernych prądów, co z kolei może uszkodzić inne elementy obwodu, ale nie prowadzi bezpośrednio do zatrzymania silnika. Również powstanie przerwy w obwodzie twornika, choć problematyczne, nie jest tak krytyczne, jak przerwa w obwodzie wzbudzenia. Obwód twornika, w przeciwieństwie do obwodu wzbudzenia, ma pewną rezerwę operacyjną; w przypadku jego przerwy silnik może nadal pracować przez krótki czas, zanim dojdzie do całkowitego zatrzymania. Z kolei obwód wzbudzenia, odpowiedzialny za generowanie pola magnetycznego, jest fundamentem działania silnika, a jego przerwa skutkuje natychmiastowym brakiem tego pola, co prowadzi do zatrzymania silnika. W kontekście praktycznym, nieprawidłowe podejście do wymiany elementów w obwodzie wzbudzenia może skutkować poważnymi konsekwencjami, takimi jak uszkodzenie silnika lub całego systemu. Dlatego niezwykle ważne jest, aby podczas wymiany komponentów przywiązywać odpowiednią wagę do struktury obwodu i jego funkcji, stosując się do standardów branżowych, które podkreślają znaczenie ciągłości obwodu wzbudzenia.

Pytanie 3

Podczas oględzin instalacji elektrycznej w budynku jednorodzinnym stwierdzono obluzowanie się zacisku Z na głównej szynie uziemiającej budynku. Nieusunięcie tej usterki może być przyczyną

A. wzrostu rezystancji przewodu uziemiającego.

B. wzrostu rezystancji uziemienia ochronnego.

C. zmniejszenia się rezystancji uziemienia ochronnego.

D. zmniejszenia się rezystancji uziomu.

Ocena poprawności odpowiedzi wymaga zrozumienia podstawowych zasad dotyczących uziemienia i zachowań elektrycznych w instalacjach. W przypadku odpowiedzi wskazujących na zmniejszenie rezystancji uziemienia ochronnego lub uziomu, warto zauważyć, że obie te koncepcje są błędne w kontekście podanej sytuacji. Obluzowanie zacisku Z prowadzi do trudności w przewodzeniu prądu do ziemi, co nie może skutkować zmniejszeniem rezystancji. Wręcz przeciwnie, gorszy kontakt elektryczny zawsze będzie prowadził do wzrostu rezystancji, co zagraża bezpieczeństwu. Warto również zwrócić uwagę, że uziemienie ochronne i uziom to różne aspekty instalacji. Uziemienie ochronne dotyczy systemów zabezpieczających przed porażeniem, natomiast uziom odnosi się do metalowych elementów zakopanych w ziemi. Ponadto, odpowiedzi dotyczące wzrostu rezystancji przewodu uziemiającego również nie są poprawne. Wzrost rezystancji przewodu uziemiającego nie ma bezpośredniego związku z obluzowaniem zacisku, ale raczej z jego uszkodzeniem, korozją czy niewłaściwym doborem materiałów. Kluczowe jest zrozumienie, że niewłaściwe uziemienie może prowadzić do poważnych problemów w instalacjach elektrycznych, dlatego regularne kontrole i konserwacja są niezbędne dla utrzymania ich w dobrym stanie.

Pytanie 4

Jakiego rodzaju zabezpieczenie powinno być zastosowane, gdy rozruch silnika indukcyjnego pierścieniowego bez urządzeń rozruchowych jest niedopuszczalny?

A. Zabezpieczenia podnapięciowego

B. Zabezpieczenia zwarciowego

C. Zabezpieczenia przeciążeniowego

D. Zabezpieczenia nadnapięciowego

Zastosowanie zabezpieczeń przeciążeniowych, zwarciowych, czy nadnapięciowych w kontekście rozruchu silników indukcyjnych pierścieniowych nie jest może najlepszym rozwiązaniem, bo jak rozruch się odbywa bez odpowiednich urządzeń, to może być kłopot. Zabezpieczenie przeciążeniowe niby chroni silnik przed przeciążeniem, no ale nie radzi sobie z problemem za niskiego napięcia. Z kolei zabezpieczenia zwarciowe mają na celu ochronę przed krótkimi spięciami, ale nie zapobiegają uruchomieniu przy niskim napięciu, co może prowadzić do uszkodzenia. Producenci sprzętu elektrycznego i dostawcy energii czasem zalecają stosowanie zabezpieczeń podnapięciowych jako ważny element w systemie ochrony silników, aby uniknąć złego rozruchu. Nadnapięcie to inny temat, jest groźne dla silnika, ale w kontekście rozruchu ważne jest to, żeby napięcie nie było za niskie, bo wtedy silnik nie ruszy, albo jeszcze gorzej – działa źle. Warto pomyśleć o tym, że wybór złego zabezpieczenia może prowadzić do dużych problemów i wyższych kosztów, co pokazuje, jak ważne jest, aby stosować odpowiednie rozwiązania według norm i dobrych praktyk inżynieryjnych.

Pytanie 5

Silnik, którego zaciski pokazano na zdjęciu, ma pracować w układzie sieciowym TT. Który z wymienionych przewodów powinien być podłączony do zacisku wskazanego strzałką, aby ochrona przeciwporażeniowa była skuteczna?

A. Przewód z punktu neutralnego sieci.

B. Przewód ochronny.

C. Przewód uziemiający.

D. Przewód ochronno-neutralny sieci.

Przewód ochronny (PE) w sieci TT to naprawdę ważna sprawa, bo dba o nasze bezpieczeństwo. Jeśli go dobrze podłączysz do odpowiedniego zacisku, to w razie awarii zasilanie się od razu wyłącza. Fajnie, prawda? Jeśli urządzenie się uszkodzi, prąd może płynąć tam, gdzie nie powinien, co stwarza ryzyko porażenia. Dlatego właśnie ten przewód ma za zadanie odprowadzać prąd do ziemi, co pozwala na zadziałanie zabezpieczeń jak wyłączniki różnicowoprądowe. Jak wszystko jest dobrze podłączone, to bezpieczeństwo jest na pierwszym miejscu. Z normą PN-EN 61140 nikt nie żartuje – każda instalacja powinna być dobrze uziemiona, zwłaszcza w zakładach, gdzie maszyny mają metalowe obudowy. To kluczowe dla zdrowia i życia pracowników.

Pytanie 6

Korzystając z tabeli, w której zamieszczono dopuszczalne wartości obciążalności prądowej długotrwałej, dobierz przekrój przewodów jednożyłowych typu DY do wykonania trójfazowego obwodu instalacji mieszkaniowej ułożonej w rurach. Obwód ma zasilać odbiorniki energii elektrycznej o łącznej mocy znamionowej 16 kVA przy napięciu znamionowym 400 V.

	Przekrój przewodu mm²	Jeden lub kilka przewodów 1-żyłowych ułożonych w rurze		Przewody płaszczowe, rurowe, wtynkowe		Przewody gołe
	Przekrój przewodu mm²	Żyła Cu, A	Żyła Al., A	Żyła Cu, A	Żyła Al, A	Żyła Cu, A	Żyła Al, A
A.	1,0	11	-	15	-	19	-
B.	1,5	15	-	18	-	24	-
C.	2,5	20	15	26	20	32	26
D.	4,0	25	20	34	27	42	33

A. B.

B. D.

C. A.

D. C.

Odpowiedź D jest poprawna, ponieważ została oparta na właściwych obliczeniach. Aby dobrać odpowiedni przekrój przewodów jednożyłowych typu DY, należy najpierw obliczyć prąd obciążenia obwodu trójfazowego. Moc znamionowa wynosząca 16 kVA przy napięciu 400 V prowadzi do obliczenia prądu obciążenia jako 16 kVA / (√3 * 400 V) co daje około 23.09 A. Z tabeli obciążalności prądowej wynika, że przewód o przekroju 4 mm² ma obciążalność 25 A, co przewyższa wymaganą wartość prądu. W praktyce, stosowanie odpowiednich przekrojów przewodów jest kluczowe dla zapewnienia bezpieczeństwa i niezawodności instalacji elektrycznych. Przewody o niewłaściwym przekroju mogą się przegrzewać, co może prowadzić do uszkodzeń, a nawet pożaru. W zainstalowanych systemach elektrycznych zaleca się także stosowanie kabelków o zapasie mocy, co pozwala na przyszłe rozbudowy instalacji oraz może pomóc w uniknięciu potencjalnych problemów.

Pytanie 7

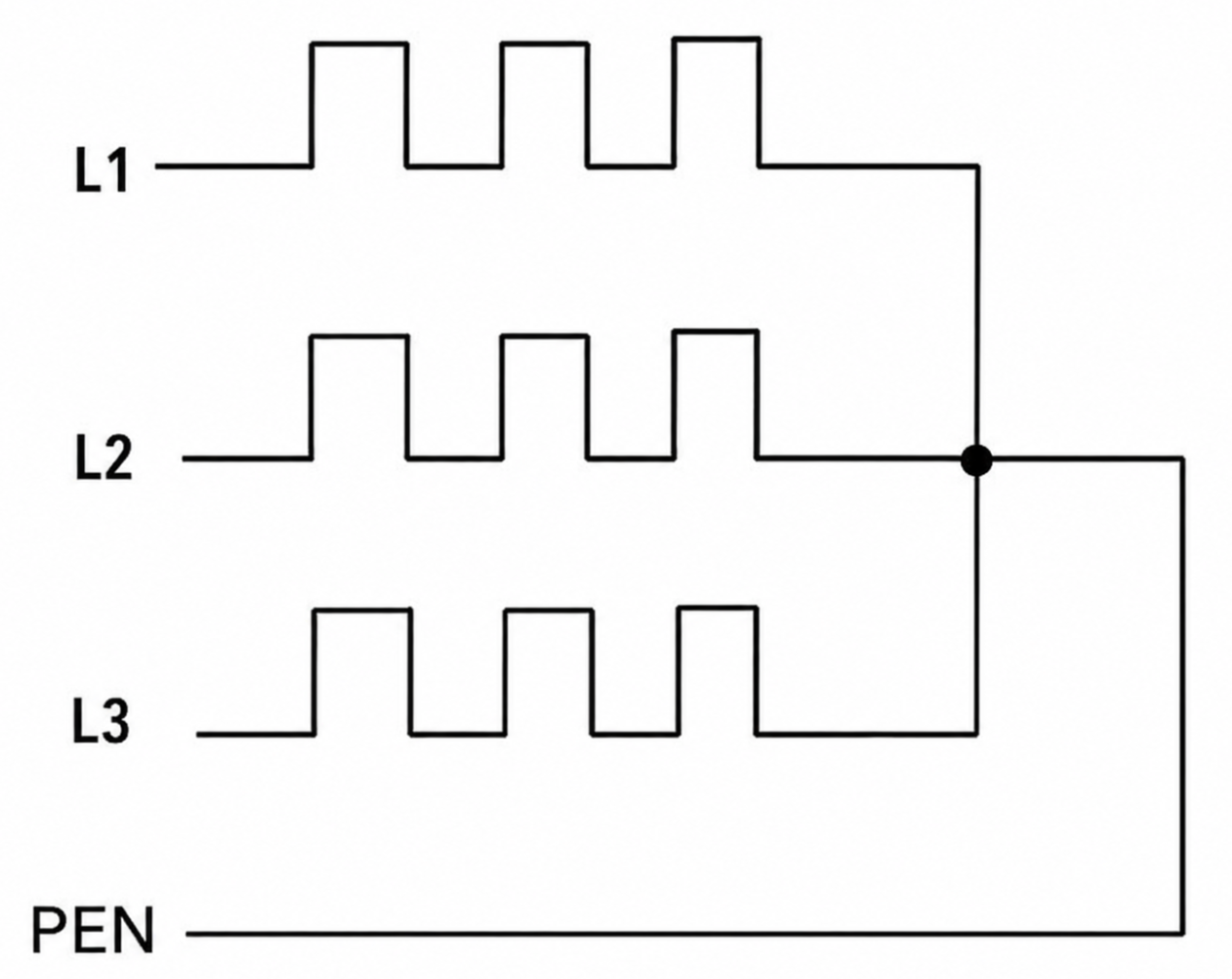

Które urządzenie należy użyć do zabezpieczenia przed przeciążeniem instalacji o napięciu U = 230/400 V, zasilającej urządzenie grzewcze w układzie połączeń przedstawionym na rysunku?

A. Przekaźnik podnapięciowy.

B. Ochronnik przepięciowy.

C. Wyłącznik nadprądowy.

D. Wyłącznik różnicowoprądowy.

Wybór nieprawidłowego zabezpieczenia może prowadzić do poważnych konsekwencji w instalacji elektrycznej. Ochronnik przepięciowy, mimo że pełni funkcję zabezpieczającą, jest projektowany w celu ochrony przed nagłymi skokami napięcia, które mogą wystąpić w wyniku wyładowań atmosferycznych lub wprowadzenia zakłóceń do sieci, a nie przed przeciążeniem. Zastosowanie ochronnika w tym kontekście jest błędne, gdyż jego działanie nie obejmuje sytuacji, gdy prąd w obwodzie wzrasta stopniowo z powodu przeciążenia. Podobnie, przekaźnik podnapięciowy, który monitoruje poziom napięcia, nie ma na celu zabezpieczenia przed przeciążeniem, ale ostrzega użytkownika o niespodziewanych spadkach napięcia, co nie jest problemem przy przeciążeniach. Wyłącznik różnicowoprądowy z kolei chroni przed porażeniem prądem elektrycznym, działając na zasadzie wykrywania różnicy prądu między przewodami fazowymi a neutralnym. W sytuacji przeciążenia nie będzie on w stanie odciąć zasilania, co może prowadzić do uszkodzenia instalacji i potencjalnych zagrożeń. Warto zauważyć, że nieprawidłowy dobór zabezpieczeń elektrycznych często wynika z braku znajomości ich funkcji oraz mylenia ich zastosowania. Dlatego ważne jest, aby przed podjęciem decyzji o wyborze odpowiednich urządzeń zabezpieczających dokładnie poznać ich działanie oraz specyfikę. Bezpieczne projektowanie instalacji elektrycznych opiera się na zrozumieniu różnicy pomiędzy różnymi typami zabezpieczeń i ich zastosowaniem w praktyce.

Pytanie 8

Obniżenie częstotliwości napięcia zasilającego w trakcie działania silnika indukcyjnego trójfazowego spowoduje

A. utrzymanie prędkości obrotowej silnika na niezmienionym poziomie

B. spadek prędkości obrotowej silnika

C. unieruchomienie silnika

D. wzrost prędkości obrotowej silnika

Zadanie dotyczy trójfazowego silnika indukcyjnego, którego prędkość obrotowa jest ściśle związana z częstotliwością napięcia zasilającego. Zgodnie z zasadą działania silników indukcyjnych, prędkość obrotowa (n) jest proporcjonalna do częstotliwości zasilania (f) i liczby par biegunów (p), co można zapisać równaniem: n = (120 * f) / p. Zmniejszenie częstotliwości prowadzi do proporcjonalnego zmniejszenia prędkości obrotowej silnika. W praktycznych zastosowaniach, takich jak regulacja prędkości obrotowej w napędach, zmieniając częstotliwość napięcia, możemy w kontrolowany sposób dostosować prędkość silnika do wymagań procesu technologicznego, co pozwala na optymalizację zużycia energii oraz poprawę wydajności systemu. Warto również wspomnieć o zastosowaniu falowników, które umożliwiają precyzyjne sterowanie częstotliwością zasilania, co jest standardem w nowoczesnych instalacjach przemysłowych, aby dostosować prędkość do zmieniających się warunków pracy.

Pytanie 9

Na schemacie silnika prądu stałego symbolem AlA2 oznaczono uzwojenie

A. wzbudzenia szeregowe.

B. wzbudzenia bocznikowe.

C. komutacyjne.

D. twornika.

Uzwojenie oznaczone symbolem A1A2 w silniku prądu stałego to uzwojenie twornika, które odgrywa kluczową rolę w procesie generowania momentu obrotowego. Jest to uzwojenie, w którym przepływający prąd wytwarza pole magnetyczne, które w połączeniu z polem magnetycznym stojana (wytwarzanym przez magnesy stałe lub elektromagnesy) generuje moment obrotowy. To zjawisko jest podstawą działania silników elektrycznych. W praktyce, uzwojenie twornika jest zwykle wykonane z drutu miedzianego, a jego konstrukcja jest dostosowywana do specyfikacji silnika, aby zoptymalizować wydajność i moment obrotowy. Zastosowania silników prądu stałego są liczne: od małych urządzeń elektronicznych po duże maszyny przemysłowe. Zrozumienie roli uzwojenia twornika jest niezbędne dla każdego inżyniera zajmującego się projektowaniem i konserwacją silników elektrycznych, co wpisuje się w standardy dotyczące efektywności energetycznej oraz niezawodności urządzeń elektrycznych.

Pytanie 10

Jaka jest dopuszczalna moc trójfazowych silników indukcyjnych włączanych do sieci elektroenergetycznej o napięciu 400 V?

	Przy włączaniu bezpośrednim	Przy włączaniu za pomocą przełącznika gwiazda-trójkąt
A.	1,5 kW	4 kW
B.	1,5 kW	5,5 kW
C.	5,5 kW	10 kW
D.	5,5 kW	15 kW

A. B.

B. C.

C. D.

D. A.

Wybór niepoprawnej odpowiedzi może wynikać z błędnego zrozumienia zasad dotyczących dopuszczalnej mocy trójfazowych silników indukcyjnych oraz ich zastosowania w sieciach o napięciu 400 V. Kluczowe jest, aby zrozumieć różnice w mocy silników w zależności od metody ich włączenia do instalacji. Często błędnie przyjmuje się, że wszystkie silniki można podłączać bezpośrednio bez uwzględnienia ich specyfikacji oraz ograniczeń. Koncepcja włączenia silnika przez przełącznik gwiazda-trójkąt pozwala na ograniczenie prądu rozruchowego, co jest szczególnie istotne w przypadku silników o większej mocy. Ignorowanie tych zasad może prowadzić do nieprawidłowego doboru silników, co z kolei zwiększa ryzyko uszkodzeń urządzeń oraz awarii systemów. Dodatkowo, nieprzestrzeganie norm takich jak PN-EN 60204-1 może skutkować niezgodnością z przepisami oraz narażeniem na potencjalne zagrożenia, co podkreśla znaczenie właściwego przygotowania i wiedzy na temat instalacji elektrycznych. Zrozumienie tych zasad jest kluczowe dla zapewnienia efektywności energetycznej oraz bezpieczeństwa operacyjnego w przemyśle.

Pytanie 11

W systemach z stycznikami kategorii użytkowania DC-6 mogą być wykorzystywane

A. żarówki

B. lampy rtęciowe

C. świetlówki

D. lampy sodowe

Wybór żarówek jako odpowiedzi na to pytanie jest uzasadniony ze względu na ich zastosowanie w układach ze stycznikami o kategorii użytkowania DC-6. Kategoria ta jest przeznaczona do pracy z obwodami prądu stałego, które są w stanie obsłużyć normalne obciążenia, w tym żarówki. Żarówki charakteryzują się dość prostą charakterystyką obciążeniową, co sprawia, że są odpowiednie do zastosowań w instalacjach elektrycznych, gdzie mogą być włączane i wyłączane za pomocą styczników. Przykładem praktycznego zastosowania mogą być oświetlenie w halach produkcyjnych, gdzie styczniki sterują włączaniem i wyłączaniem grup żarówek w zależności od potrzeb. Warto również zauważyć, że żarówki, w przeciwieństwie do innych typów lamp, takich jak świetlówki, wymagają prostszych układów sterujących, co czyni je bardziej elastycznymi w zastosowaniach przemysłowych. Dla zachowania zgodności z normami bezpieczeństwa i efektywności energetycznej, ważne jest, aby dobierać odpowiednie styczniki oraz obwody zabezpieczające, co również wpływa na niezawodność całego układu oświetleniowego.

Pytanie 12

W instalacji domowej 230/400 V obwód zasilający elektryczną kuchnię o grzaniu rezystancyjnym jest chroniony przez wyłącznik nadprądowy typu S 194 B20. Jaką największą moc może mieć kuchnia podłączona do tego obwodu?

A. 13,8 kW

B. 8,0 kW

C. 6,6 kW

D. 24,0 kW

Odpowiedź 13,8 kW jest poprawna, ponieważ wyłącznik nadprądowy typu S 194 B20 ma wartość znamionową 20 A. W instalacji 230/400 V maksymalna moc obwodu można obliczyć za pomocą wzoru P = U * I, gdzie P to moc, U to napięcie, a I to prąd. W przypadku zasilania jednofazowego, przy napięciu 230 V, moc oblicza się jako: P = 230 V * 20 A = 4600 W, co odpowiada 4,6 kW. Jednak w przypadku kuchni elektrycznej z nagrzewaniem rezystancyjnym możliwe jest także wykorzystanie zasilania trójfazowego. Przy wykorzystaniu napięcia 400 V i prądu 20 A, całkowita moc wynosi: P = 400 V * 20 A * √3 = 13,8 kW. Taki przydział mocy jest zgodny z normami i dobrymi praktykami w zakresie instalacji elektrycznych, co pozwala na bezpieczne użytkowanie kuchni elektrycznej, zapewniając jednocześnie odpowiednią funkcjonalność urządzeń. W praktyce, warto dbać o to, aby całkowite obciążenie obwodu nie przekraczało jego maksymalnych dopuszczalnych wartości, co zapobiega awariom i gwarantuje bezpieczne korzystanie z urządzeń elektrycznych.

Pytanie 13

Jaką wartość powinien mieć prąd znamionowy bezpiecznika aparatowego zamontowanego w obwodzie uzwojenia pierwotnego transformatora jednofazowego, którego parametry to: U_1N = 230 V, U_2N = 13 V, używanego w ładowarce do akumulatorów, jeżeli przewidywany prąd obciążenia podczas ładowania akumulatorów wynosi 15 A?

A. 16 A

B. 10 A

C. 1 A

D. 6 A

Wybór wartości prądu znamionowego bezpiecznika aparaturowego jest kluczowy dla prawidłowego funkcjonowania obwodów elektrycznych. W przypadku analizowanej sytuacji, niewłaściwe odpowiedzi mogą wynikać z kilku błędnych koncepcji. Na przykład, wartość 6 A mogłaby sugerować nadmierne zabezpieczenie, które zmniejszyłoby efektywność działania transformatora, jednocześnie nie spełniając potrzeb obciążenia. Bezpiecznik o tej wartości mógłby nie zareagować odpowiednio na chwilowe przeciążenia, co prowadzi do ryzyka uszkodzenia transformatora. Z kolei odpowiedź 10 A wydaje się bliska, ale nadal jest wyższa niż rzeczywiste potrzeby, co może skutkować nadmiernym ryzykiem w przypadku wystąpienia zwarć. Podobnie, wybór 16 A jest niewłaściwy, ponieważ znacznie przekracza obliczony prąd obciążenia 15 A, co byłoby niezgodne z zasadą ochrony przed przeciążeniem i zwarciem. W praktyce, dobór wartości prądu znamionowego powinien być oparty na rzeczywistym obciążeniu, a także dostępnych normach dotyczących zabezpieczeń. Właściwy wybór nie tylko zapewnia bezpieczeństwo instalacji, ale także optymalizuje jej działanie, co ma kluczowe znaczenie w kontekście długotrwałej eksploatacji transformatorów w systemach ładowania akumulatorów.

Pytanie 14

W jakich okolicznościach aktywuje się samoczynne częstotliwościowe odciążenie (SCO) w sieci zasilanej przez generator synchroniczny?

A. Pojawienia się przepięcia.

B. Zwiększenia mocy pobieranej ponad moc wytwarzaną.

C. Nadkompensacji sieci.

D. Podwyższenia częstotliwości ponad wartość nominalną.

Samoczynne częstotliwościowe odciążenie (SCO) w sieci zasilanej z generatora synchronicznego zadziała w momencie zwiększenia mocy pobieranej ponad wartość mocy wytwarzanej. W sytuacji, gdy zapotrzebowanie na moc przekracza moc generowaną przez system, dochodzi do spadku częstotliwości w sieci. Generator synchroniczny, aby dostosować się do nowego obciążenia, może zredukować częstotliwość obrotową, co w efekcie może prowadzić do zwiększenia mocy generowanej przez jednostki w systemie. W praktyce, aby przeciwdziałać tym zmianom, stosuje się mechanizmy automatycznego odciążenia, które w odpowiedzi na wzrost poboru mocy, aktywują rezerwy mocy dostępne w sieci. Przykładem zastosowania SCO może być sytuacja w sieci rozdzielczej, gdzie nagły wzrost poboru mocy przez dużego odbiorcę wymaga natychmiastowej reakcji generatorów w celu utrzymania stabilności systemu. Standardy takie jak NERC i IEC podkreślają znaczenie takich mechanizmów w zapewnieniu niezawodności i stabilności systemów elektroenergetycznych.

Pytanie 15

Który z układów przedstawionych na rysunkach po dołączeniu do zacisków A, B, C przekształtnika zasilanego z sieci napięcia przemiennego nie zapewni jego ochrony przeciwprzepięciowej?

A. D.

B. A.

C. B.

D. C.

Układ przedstawiony na rysunku C. nie zapewnia ochrony przeciwprzepięciowej, ponieważ składa się wyłącznie z rezystorów połączonych równolegle. Rezystory te mają za zadanie jedynie ograniczenie prądu, ale nie potrafią skutecznie tłumić przepięć, które mogą wystąpić w wyniku nagłych zmian napięcia w sieci zasilającej. W praktyce, stosowanie rezystorów w takich układach jest niewystarczające dla zapewnienia odpowiedniego poziomu ochrony. Dla skutecznej ochrony przed przepięciami należy wykorzystać elementy takie jak warystory lub diody Zenera, które są zaprojektowane do absorpcji i odprowadzania nadmiarowego napięcia, co chroni wrażliwe komponenty w układzie. Stosowanie takich rozwiązań jest zgodne z normami takimi jak IEC 61643-11, które definiują wymagania dla urządzeń ochrony przeciwprzepięciowej w instalacjach elektrycznych.

Pytanie 16

Jaka może być przyczyna pojawienia się ujemnych wartości w przebiegu napięcia na odbiorniku o charakterze rezystancyjno-indukcyjnym zasilanym z prostownika, którego schemat przedstawiono na rysunku?

A. Zmiana parametrów odbiornika.

B. Uszkodzenie diody.

C. Nieprawidłowa praca układu sterującego.

D. Uszkodzenie jednego z tyrystorów.

Kiedy dioda w mostku prostowniczym przestaje działać, to może być powód, dla którego na odbiorniku rezystancyjno-indukcyjnym zaczynają się pokazywać ujemne napięcia. Te diody są naprawdę ważne, bo kierują prąd w odpowiednią stronę, zamieniając napięcie przemienne na stałe. Jak jedna z nich się zepsuje, to prąd może zacząć płynąć w niewłaściwym kierunku i wtedy nagle na wyjściu dostajemy ujemne wartości. Żeby uniknąć takich sytuacji, warto regularnie sprawdzać stan diod i całego układu. Jak zauważasz jakiekolwiek dziwne zachowanie, jak te ujemne napięcia, lepiej od razu to zdiagnozować i wymienić uszkodzone diody. To pomoże przywrócić normalne działanie układu, co moim zdaniem jest super ważne.

Pytanie 17

Na rysunku przedstawiono schemat układu do pomiarów rezystancji przejścia zestyków głównych torów prądowych łącznika. Pomiary należy wykonywać przy

A. minimalnym obciążeniu instalacji.

B. wyłączonym napięciu zasilania.

C. odłączonym odbiorniku.

D. maksymalnym obciążeniu instalacji.

Pojęcie pomiaru rezystancji przejścia zestyków głównych torów prądowych łącznika wymaga zrozumienia, że różne warunki obciążeniowe mają istotny wpływ na dokładność uzyskiwanych wyników. Odpowiedzi, które sugerują przeprowadzanie pomiarów przy wyłączonym napięciu zasilania, minimalnym obciążeniu instalacji czy odłączonym odbiorniku, są niewłaściwe, ponieważ nie odzwierciedlają rzeczywistych warunków pracy układu. Przykładowo, pomiar przy wyłączonym napięciu zasilania mógłby prowadzić do zaniżenia wartości rezystancji, ponieważ nie uwzględnia on oporu, który występuje podczas normalnej pracy układu. Z kolei pomiar przy minimalnym obciążeniu nie dostarcza pełnego obrazu wydajności, gdyż rezystancja może być znacznie wyższa w warunkach maksymalnego obciążenia, co jest krytyczne dla zapobiegania awariom. Prowadząc pomiary w warunkach rzeczywistych, można zidentyfikować potencjalne miejsca degradacji zestyków oraz ocenić ich zdolność do przewodzenia prądu w sytuacjach krytycznych. W przypadku, gdy odbiornik jest odłączony, układ nie działa w normalnym trybie, co dodatkowo zniekształca uzyskiwane wyniki. Takie podejście może prowadzić do błędnych wniosków i niewłaściwego zarządzania ryzykiem związanym z awarią systemu. Dlatego też, dla zachowania wysokich standardów bezpieczeństwa oraz niezawodności, niezbędne jest przeprowadzanie tych pomiarów w warunkach maksymalnego obciążenia instalacji.

Pytanie 18

W którym wierszu tabeli protokołu ze sprawdzenia skuteczności samoczynnego wyłączenia napięcia, którego fragment przedstawiono na rysunku, należy w kolumnie "Ocena" wpisać "nie"?

Lp.	Nazwa obwodu lub urządzenia	Typ zabezpieczenia	I_n A	I_a A	Z_s Ω	Z_s Ω	t_w s
parter
1	tablica TO-1	WT gG	63	269	0,44	0,78	5
2	gniazdo 10A/Z	S191 B	10	50	0,98	4,60	0,4
3	gniazdo 10A/Z	S191 B	10	50	8,80	4,60	0,4
4	gniazdo podwójne 10A/Z bolec 1	P 121	0,03	0,03	2	1667	0,2
I_n – prąd znamionowy urządzenia dla urządzeń RCD I_n = I_Δn
I_a – prąd powodujący samoczynne wyłączenie: I_a = k·I_n, dla urządzeń RCD I_a = I_Δn
k – współczynnik przeliczony z charakterystyki czasowo-prądowej badanego typu zabezpieczenia
Z_s – impedancja pętli zmierzona
Z_s – największa dopuszczalna impedancja pętli: Z_s = W_k·U₀/I_a
gdzie W_k - współczynnik korekcyjny obostrzający wartość wymaganą
t_w – największy dopuszczalny czas zadziałania zabezpieczenia

A. 4

B. 3

C. 1

D. 2

Poprawna odpowiedź to 3, ponieważ wiersz ten wskazuje na zmierzoną impedancję pętli równą 8,80Ω, co znacznie przekracza maksymalną dopuszczalną wartość dla tego obwodu, wynoszącą 4,60Ω. Zgodnie z obowiązującymi normami, w tym z normą PN-EN 61008, która reguluje wymagania dotyczące urządzeń zabezpieczających, aby skutecznie zrealizować samoczynne wyłączenie napięcia, impedancja pętli musi mieścić się w określonych granicach. Jeśli wartość impedancji jest zbyt wysoka, oznacza to, że zabezpieczenie może nie zadziałać w odpowiednim czasie, co z kolei stwarza zagrożenie dla bezpieczeństwa użytkowników. Przykładowo, w instalacjach elektrycznych niskiego napięcia, przekroczenie wartości impedancji pętli może prowadzić do sytuacji, w której prąd zwarcia nie jest wystarczający, aby zadziałać wyłącznik automatyczny, co może skutkować poważnymi konsekwencjami. Dlatego ocena skuteczności samoczynnego wyłączenia napięcia w tym przypadku powinna być wpisana jako "nie".

Pytanie 19

Jakie części zamienne są najczęściej wymagane do serwisowania odkurzacza z jednofazowym silnikiem komutatorowym?

A. Szczotkotrzymacze oraz szczotki węglowe

B. Przekładnie i skrzynki przekładniowe

C. Grzałki oraz spirale grzejne

D. Termostaty i czujniki temperatury

Szczotkotrzymacze i szczotki węglowe są kluczowymi elementami w jednofazowych silnikach komutatorowych, które znajdują zastosowanie w większości odkurzaczy. Te części zamienne odpowiedzialne są za przewodzenie prądu do wirnika silnika, co umożliwia jego prawidłowe działanie. W miarę eksploatacji, szczotki węglowe ulegają naturalnemu zużyciu, co jest zjawiskiem oczekiwanym i wynika z tarcia mechanicznego. Regularna kontrola stanu szczotek i ich wymiana jest zatem istotna dla utrzymania efektywności działania odkurzacza. W praktyce, wymiana szczotkotrzymaczy oraz szczotek węglowych jest jednym z najczęściej wykonywanych czynności serwisowych, co potwierdzają zarówno technicy serwisowi, jak i producenci sprzętu. Dobrą praktyką jest stosowanie oryginalnych części zamiennych, co gwarantuje odpowiednią jakość i trwałość. Warto również pamiętać, że niewłaściwe działanie silnika może prowadzić do nadmiernego przegrzewania się, co z kolei może powodować dalsze uszkodzenia, dlatego wymiana tych elementów powinna być stałym punktem serwisowym.

Pytanie 20

Jaka jest przyczyna pojawiających się zakłóceń RTV w czasie pracy jednofazowego silnika komutatorowego połączonego w układzie, którego schemat przedstawiono na rysunku?

A. Nadmierny luz w łożyskach.

B. Zbyt duża wartość rezystora regulacyjnego.

C. Złe ustawienie szczotek.

D. Przerwa w cewce uzwojenia wzbudzenia.

Nadmierny luz w łożyskach silnika komutatorowego może wpływać na jego ogólną wydajność, jednak nie jest bezpośrednią przyczyną zakłóceń RTV. Luz w łożyskach prowadzi głównie do zwiększonego tarcia oraz drgań, co w dłuższej perspektywie może uszkodzić silnik, ale nie generuje zakłóceń elektromagnetycznych związanych z pracą szczotek i komutatora. Przerwa w cewce uzwojenia wzbudzenia również nie jest bezpośrednio związana z zakłóceniami RTV, choć może prowadzić do niestabilnej pracy silnika. W przypadku cewki wzbudzenia, awaria skutkowałaby spadkiem wydajności silnika, co objawia się spadkiem mocy, ale nie dojdzie do emisji zakłóceń. Zbyt duża wartość rezystora regulacyjnego wpływa na przepływ prądu w obwodzie, co może powodować przegrzewanie się elementów, ale także nie jest przyczyną zakłóceń RTV. Wybierając metody diagnostyczne, ważne jest zrozumienie, że zakłócenia RTV są najczęściej związane z niewłaściwym stanem szczotek, a nie innymi problemami mechanicznymi czy elektrycznymi. Analiza przyczyn zakłóceń powinna zawsze uwzględniać każdy z tych aspektów, aby skutecznie zdiagnozować źródło problemu.

Pytanie 21

Osoby wykonujące wymianę instalacji elektrycznej o napięciu 230/400 V w obiekcie przemysłowym powinny mieć kwalifikacje potwierdzone świadectwem, które jest co najmniej typu

A. D do 1 kV

B. E do 1 kV

C. D do 15 kV

D. E do 30 kV

Odpowiedź E do 1 kV jest prawidłowa, ponieważ osoby wykonujące prace przy instalacjach elektrycznych o napięciu do 1 kV muszą posiadać odpowiednie kwalifikacje. W Polsce, zgodnie z przepisami prawa, uprawnienia te potwierdzane są świadectwem kwalifikacyjnym, które powinno być wydane przez odpowiednie instytucje. Prace w obiektach przemysłowych, w których napięcie wynosi 230/400 V, są najczęściej związane z instalacjami niskonapięciowymi. Wymagania dotyczące szkoleń i certyfikacji osób zajmujących się instalacjami elektrycznymi są ściśle określone w normach, takich jak PN-EN 50110-1, która odnosi się do eksploatacji urządzeń elektrycznych. Pracownicy muszą być świadomi zagrożeń związanych z elektrycznością oraz umieć stosować odpowiednie środki ochrony osobistej. Przykładowo, osoby z uprawnieniami E do 1 kV będą w stanie wykonać wymianę osprzętu elektrycznego, takich jak gniazda, włączniki czy oświetlenie, zapewniając jednocześnie bezpieczeństwo pracy oraz zgodność z obowiązującymi normami.

Pytanie 22

Na wartość impedancji pętli zwarcia w systemie sieciowym TN-C mają wpływ

A. liczba zamontowanych ochronników przeciwprzepięciowych

B. wytrzymałość napięciowa izolacji przewodów

C. pole przekroju poprzecznego żył przewodów

D. rodzaj zamontowanych ochronników przeciwprzepięciowych

Wybór niewłaściwej odpowiedzi, związany z ilością lub typem ochronników przeciwprzepięciowych, wskazuje na niepełne zrozumienie wpływu, jaki mają te elementy na impedancję pętli zwarcia. Ochronniki przeciwprzepięciowe są istotne dla zabezpieczenia przed przepięciami, ale nie mają wpływu na wartość impedancji pętli zwarcia, ponieważ ich zadaniem jest ochrona przed nagłymi wzrostami napięcia, a nie zarządzanie przepływem prądu w normalnych warunkach. W kontekście wytrzymałości napięciowej izolacji przewodów, warto zauważyć, że ta cecha odnosi się do zdolności materiału do wytrzymywania określonych wartości napięcia bez uszkodzeń, co nie ma bezpośredniego związku z impedancją pętli zwarcia. Ponadto, niewłaściwe zrozumienie roli przekroju żył w aspekcie bezpieczeństwa elektrycznego może prowadzić do błędnych decyzji projektowych, co skutkuje nieodpowiednim doborze komponentów w instalacji. Należy pamiętać, że zarówno analiza impedancji pętli zwarcia, jak i dobór chroniących elementów powinny być zrealizowane zgodnie z obowiązującymi normami, co zapewnia nie tylko funkcjonalność, ale i bezpieczeństwo całego systemu elektrycznego.

Pytanie 23

Aby zapewnić ochronę przed porażeniem elektrycznym przy awarii użytkowników silnika elektrycznego klasy ochronności I, jego obudowa w układzie sieci TT powinna być

A. połączona z uziomem

B. elektrycznie odizolowana od gruntu oraz przewodzącego podłoża

C. elektrycznie odizolowana od uziomu za pomocą iskiernika

D. podłączona do przewodu neutralnego

Odpowiedź 'przyłączyć do uziomu' jest prawidłowa, ponieważ w systemie TT, który jest jedną z metod ochrony przeciwporażeniowej, uziemienie urządzenia elektrycznego ma kluczowe znaczenie dla bezpieczeństwa. W przypadku uszkodzenia izolacji silnika elektrycznego I klasy ochronności, potencjalne napięcie na obudowie może wzrosnąć, co stanowi zagrożenie dla użytkowników. Przyłączenie korpusu silnika do uziomu zapewnia, że wszelkie niebezpieczne napięcia zostaną odprowadzone do ziemi, minimalizując ryzyko porażenia. W praktyce, takie rozwiązanie jest zgodne z normami międzynarodowymi, jak np. IEC 60364, które określają zasady instalacji elektrycznych oraz środki ochrony przeciwporażeniowej. Uziemienie także pozwala na szybkie zadziałanie zabezpieczeń, takich jak wyłączniki różnicowoprądowe, co jest istotne w przypadku awarii. Dodatkowo, instalacje z poprawnie wykonanym uziemieniem mogą przyczynić się do zmniejszenia zakłóceń elektromagnetycznych, co jest istotne w kontekście wydajności urządzeń elektrycznych.

Pytanie 24

które z poniższych stwierdzeń dotyczących działania silnika bocznikowego prądu stałego wskazuje na występującą w nim nieprawidłowość?

A. Prędkość obrotowa wirnika rośnie przy osłabieniu wzbudzenia

B. Prędkość obrotowa wirnika na biegu jałowym jest wyższa od prędkości znamionowej

C. Natężenie prądu w obwodzie wzbudzenia jest niższe niż w obwodzie twornika

D. Natężenie prądu w obwodzie wzbudzenia przekracza to w obwodzie twornika

W analizowanych stwierdzeniach, błędne odpowiedzi mogą wynikać z nieporozumień dotyczących podstawowych zasad działania silników bocznikowych prądu stałego. Prąd w obwodzie wzbudzenia nie powinien być mniejszy niż w obwodzie twornika, ponieważ może to sugerować niedostateczne wzbudzenie, co prowadzi do zmniejszenia momentu obrotowego i osłabienia pracy silnika. Prędkość obrotowa wirnika wzrasta przy osłabieniu wzbudzenia, co jest zjawiskiem typowym dla silników prądu stałego, ale nie powinno być to mylone z normalnym działaniem. W rzeczywistości, obniżenie wzbudzenia prowadzi do zwiększenia prędkości obrotowej, ale również może prowadzić do niestabilności w pracy silnika i zwiększonego ryzyka przegrzania. Jednocześnie prędkość obrotowa na biegu jałowym nie powinna przekraczać prędkości znamionowej, ponieważ może to skutkować niewłaściwym działaniem silnika i potencjalnym uszkodzeniem komponentów. Kluczowe jest, aby operatorzy silników elektrycznych zrozumieli te zależności oraz systematycznie monitorowali parametry silnika, aby unikać sytuacji mogących prowadzić do awarii. Zrozumienie tych zasad jest niezbędne dla uzyskania efektywności oraz długowieczności systemów napędowych.

Pytanie 25

Na podstawie zamieszczonych w tabeli danych łożysk dobierz łożysko do silnika o średnicy wału d = 12 mm, średnicy wewnętrznej tarczy łożyskowej D = 28 mm i szerokości tarczy łożyskowej B = 8 mm.

Symbol	Wymiary podstawowe
Symbol	d [mm]	D [mm]	B [mm]	r [mm]
6700	10	15	3	0,1
6200	10	30	9	0,6
6001	12	28	8	0,3
6301	12	37	12	1

A. 6700

B. 6001

C. 6200

D. 6301

Odpowiedź 6001 jest poprawna, ponieważ jej wymiary są zgodne z wymaganiami określonymi w pytaniu. Średnica wewnętrzna łożyska 6001 wynosi 12 mm, co odpowiada średnicy wału, a średnica zewnętrzna wynosi 28 mm oraz szerokość 8 mm. W praktyce, wybór odpowiedniego łożyska jest kluczowy dla zapewnienia prawidłowego działania silnika oraz jego długowieczności. Użycie odpowiednich łożysk minimalizuje tarcie, co z kolei przekłada się na mniejsze straty energii i wysoką efektywność pracy. Dodatkowo, łożyska są projektowane z myślą o określonych zastosowaniach, dlatego znajomość ich parametrów jest niezbędna. W branży mechanicznej, standardy takie jak ISO 355, które dotyczą wymiarów i tolerancji łożysk tocznych, powinny być stosowane w celu zapewnienia jakości i niezawodności komponentów. W przypadku łożysk, warto również zwrócić uwagę na ich zastosowanie w różnych środowiskach pracy, co może wpływać na wybór materiałów i rodzaju uszczelnienia, co z kolei wpływa na ich trwałość oraz efektywność eksploatacyjną.

Pytanie 26

Które z urządzeń jest przeznaczone do zabezpieczenia silnika trójfazowego przed przeciążeniem?

A. Urządzenie 3.

B. Urządzenie 2.

C. Urządzenie 1.

D. Urządzenie 4.

Urządzenie 3, czyli wyłącznik termomagnetyczny, jest kluczowym elementem w systemach ochrony silników trójfazowych. Jego główną funkcją jest zabezpieczenie przed przeciążeniem oraz zwarciem, co jest istotne dla zapewnienia nieprzerwanej i bezpiecznej pracy silników elektrycznych. Wyłączniki te działają na zasadzie automatycznego odłączania zasilania w momencie wykrycia zbyt wysokiego prądu, co może prowadzić do uszkodzenia silnika lub jego komponentów. Przykładem zastosowania wyłącznika termomagnetycznego jest przemysł, gdzie silniki są poddawane zmiennym obciążeniom. W takich sytuacjach, aby uniknąć awarii, zastosowanie tego urządzenia jest niezbędne. Standardy IEC 60947-4-1 określają wymagania dla aparatów zabezpieczających, w tym wyłączników termomagnetycznych, co potwierdza ich znaczenie w branży elektrycznej. Właściwe dobranie i zastosowanie wyłącznika termomagnetycznego nie tylko chroni sprzęt, ale również zwiększa bezpieczeństwo pracy operatorów.

Pytanie 27

Która z poniższych czynności nie jest częścią badań eksploatacyjnych silnika elektrycznego?

A. Pomiar napięcia zasilającego

B. Przeprowadzenie próbnego rozruchu urządzenia

C. Pomiar rezystancji uzwojeń stojana

D. Weryfikacja stanu ochrony przeciwporażeniowej

Analizując pozostałe czynności, które zostały wymienione, można zauważyć, że zarówno pomiar rezystancji uzwojeń stojana, jak i sprawdzenie stanu ochrony przeciwporażeniowej są niezwykle istotnymi elementami w kontekście diagnostyki silników elektrycznych. Pomiar rezystancji uzwojeń dostarcza informacji o stanie izolacji oraz zużyciu uzwojeń, co jest kluczowe dla przewidywania żywotności silnika. Na przykład, niska rezystancja może sugerować uszkodzenie izolacji, co prowadzi do ryzyka zwarcia. Kolejnym ważnym aspektem jest ochrona przeciwporażeniowa, która ma na celu zapewnienie bezpieczeństwa operatorów. Sprawdzenie stanu ochrony jest wymagane przez normy, takie jak IEC 60204-1, które określają wymagania dotyczące bezpieczeństwa sprzętu elektrycznego w maszynach. Rozruch próbny to ostatni krok w procesie, który pozwala na testowanie silnika w rzeczywistych warunkach operacyjnych, co pozwala zidentyfikować ewentualne problemy w jego działaniu. Ignorowanie tych czynności może prowadzić do poważnych konsekwencji, w tym awarii silnika oraz zagrożeń dla bezpieczeństwa pracy. Dlatego kluczowe jest zrozumienie, że każda z wymienionych czynności ma swoje miejsce i znaczenie w kontekście eksploatacji silnika elektrycznego.

Pytanie 28

Który z poniższych przewodów powinien zastąpić uszkodzony przewód OW 4×2,5 mm², który zasila silnik indukcyjny trójfazowy do napędu maszyny w warsztacie ślusarskim?

A. H07RR-F 5G2,5

B. H07VV-U 5G2,5

C. H03V2V2H2-F 2X2,5

D. H03V2V2-F 3G2,5

Odpowiedzi H07VV-U 5G2,5, H03V2V2-F 3G2,5 oraz H03V2V2H2-F 2X2,5 nie są odpowiednie do zastąpienia uszkodzonego przewodu OW 4×2,5 mm² w przypadku silnika indukcyjnego trójfazowego. Przewód H07VV-U 5G2,5 jest przewodem typu płaskiego, przeznaczonym głównie do instalacji stałych, co nie jest idealnym rozwiązaniem w warunkach warsztatowych, gdzie elastyczność przewodu jest kluczowa. Zastosowanie przewodu, który nie jest odporny na uszkodzenia mechaniczne, może prowadzić do jego uszkodzenia, a w konsekwencji do awarii silnika. Z kolei przewody H03V2V2-F 3G2,5 oraz H03V2V2H2-F 2X2,5 charakteryzują się mniejszą liczbą żył oraz niższymi parametrami elektrycznymi, co czyni je niewystarczającymi do zasilania silników o większej mocy, które wymagają solidnych połączeń trójfazowych. Wybierając przewody, istotne jest, aby zwracać uwagę na ich klasyfikację zgodnie z europejskimi normami, a także na zastosowanie w konkretnych warunkach. Ignorowanie tych aspektów prowadzi do niewłaściwego doboru materiałów oraz potencjalnych zagrożeń dla zdrowia i bezpieczeństwa w miejscu pracy.

Pytanie 29

Na podstawie charakterystyki M = f(s) silnika indukcyjnego przedstawionej na rysunku, określ przedział poślizgu dla pełnego zakresu pracy stabilnej maszyny.

A. s2 ÷ s4

B. 0 ÷ s3

C. s3 ÷ s4

D. 0 ÷ s1

Poprawna odpowiedź 0 ÷ s3 wynika z analizy charakterystyki momentu M w funkcji poślizgu s silnika indukcyjnego. W tym przedziale silnik pracuje w stabilnym zakresie, co oznacza, że moment obrotowy rośnie wraz z poślizgiem, osiągając maksymalną wartość w punkcie s2. Wartość s3, będąca punktem krytycznym, wskazuje na moment, po przekroczeniu którego dochodzi do nagłego spadku momentu obrotowego, co prowadzi do niestabilności pracy silnika. Zrozumienie tego zakresu jest kluczowe w kontekście projektowania systemów napędowych, gdzie stabilność i efektywność pracy silników indukcyjnych mają kluczowe znaczenie dla wydajności całego układu. W praktyce, wiedza na temat poślizgu i jego wpływu na moment obrotowy silnika pozwala inżynierom na optymalizację procesów oraz przewidywanie zachowania silników w różnych warunkach obciążeniowych, co jest zgodne z normami IEC 60034 dotyczącymi silników elektrycznych.

Pytanie 30

W jakim układzie sieciowym wyłączniki różnicowoprądowe nie mogą być używane jako elementy ochrony przed porażeniem w przypadku awarii?

A. TN-C

B. TT

C. TN-S

D. IT

Odpowiedź TN-C jest poprawna, ponieważ w tym układzie sieciowym nie można stosować wyłączników różnicowoprądowych (WRP) jako elementów ochrony przeciwporażeniowej. W systemie TN-C, gdzie neutralny przewód (N) oraz ochronny przewód (PE) są połączone w jeden przewód (PEN), istnieje ryzyko, że WRP nie zadziała w przypadku uszkodzenia. Dzieje się tak, ponieważ wszelkie prądy upływowe mogą być zrównoważone przez prąd neutralny i nie będą rejestrowane przez wyłącznik. Przykładowo, w instalacjach przemysłowych lub budowlanych z układem TN-C, zastosowanie WRP może prowadzić do sytuacji, w których osoba dotykająca części metalowe staje się narażona na porażenie prądem, ponieważ WRP nie wykryje niewielkich różnic prądowych. Dobrymi praktykami w systemach TN-C są stosowanie dodatkowych środków ochrony, takich jak zabezpieczenia przez izolację oraz odpowiednie uziemienie, które mogą zminimalizować ryzyko porażenia. Zgodnie z normą PN-IEC 60364, zaleca się użycie układów TN-S lub TT, gdzie separacja przewodów PE i N pozwala na skuteczne działanie WRP.

Pytanie 31

Jaką liczbę należy użyć do pomnożenia wartości znamionowego prądu silnika trójfazowego klatkowego, który napędza pompę, aby obliczyć maksymalną dopuszczalną wartość nastawy prądu na jego zabezpieczeniu termicznym?

A. 1,4

B. 2,2

C. 1,1

D. 0,8

Odpowiedź 1,1 jest poprawna, ponieważ przy obliczaniu maksymalnej dopuszczalnej wartości nastawy prądu na zabezpieczeniu termicznym silników trójfazowych, stosuje się współczynnik 1,1. Ten współczynnik uwzględnia zwiększone obciążenie silnika w przypadku jego rozruchu oraz wpływ na jego pracę w warunkach długotrwałego obciążenia. Przyjmuje się, że silniki trójfazowe mogą być obciążane do wartości 10% powyżej znamionowej przez krótki czas, co jest kluczowe dla ochrony silnika oraz zapewnienia jego efektywności. W praktyce oznacza to, że jeżeli znamionowy prąd silnika wynosi na przykład 10 A, to maksymalna wartość nastawy na zabezpieczeniu termicznym powinna wynosić 11 A. Zastosowanie tego współczynnika jest zgodne z normami IEC 60034 oraz wytycznymi producentów urządzeń, co jest kluczowe dla zabezpieczenia silników i zapewnienia ich prawidłowej pracy.

Pytanie 32

Na podstawie charakterystyki M = f(s) silnika indukcyjnego przedstawionej na rysunku, określ przedział poślizgu dla pełnego zakresu pracy stabilnej tej maszyny.

A. s2 ÷ s4

B. s3 ÷ s4

C. 0 ÷ s3

D. 0 ÷ s1

Odpowiedzi, które wskazują na inne przedziały poślizgu, nie uwzględniają istotnych aspektów charakterystyki pracy silnika indukcyjnego. Na przykład, wybór przedziału 0 ÷ s1 ignoruje fakt, że moment silnika nie osiąga w tym zakresie pełnej stabilności, a więc nie jest to odpowiedni zakres do określenia stabilnej pracy. Z kolei przedział s2 ÷ s4 nie obejmuje momentu rozruchowego, przez co nie uwzględnia pełnego zakresu pracy silnika od zera, co jest kluczowe dla prawidłowego działania urządzeń napędowych. Odpowiedź sugerująca s3 ÷ s4 również jest błędna, ponieważ wskazuje na obszar, w którym silnik już zaczyna tracić stabilność. Niestety, koncepcje te często wynikają z niepełnego zrozumienia pojęcia poślizgu oraz jego wpływu na moment obrotowy. Z perspektywy inżynierskiej, zrozumienie, że pełna stabilność pracy silnika indukcyjnego zaczyna się od momentu zerowego do s3, pozwala na lepsze projektowanie systemów sterowania i optymalizację operacyjną. W praktyce, przekłada się to na dłuższą żywotność silników oraz ich efektywniejsze wykorzystywanie w różnych aplikacjach przemysłowych.

Pytanie 33

Jaka powinna być wartość prądu znamionowego bezpiecznika chroniącego uzwojenie pierwotne transformatora bezpieczeństwa 230/24 V, jeżeli przewidziano go do pracy z maksymalnym obciążeniem rezystancyjnym 200 W?

A. 0,8 A

B. 1,0 A

C. 0,4 A

D. 0,5 A

Wartość prądu znamionowego bezpiecznika do zabezpieczenia uzwojenia pierwotnego transformatora bezpieczeństwa 230/24 V powinna wynosić 1,0 A. Obliczając wartość prądu, korzystamy ze wzoru: P = U * I, gdzie P to moc (w watach), U to napięcie (w woltach), a I to prąd (w amperach). W przypadku naszego transformatora, przy maksymalnym obciążeniu rezystancyjnym 200 W i napięciu 230 V, obliczamy prąd znamionowy: I = P / U = 200 W / 230 V ≈ 0,87 A. Ze względów bezpieczeństwa oraz dobrych praktyk inżynieryjnych, zaleca się zastosowanie bezpiecznika o wartości minimalnie wyższej niż obliczona, co w tym przypadku daje 1,0 A. Dobrze dobrany bezpiecznik nie tylko chroni transformator, ale także zapobiega potencjalnym zagrożeniom elektrycznym. Istotne jest również, aby bezpiecznik był dostosowany do charakterystyki obciążenia; w przypadku obciążeń rezystancyjnych, jak lampy czy grzejniki, bezpieczniki szybkie są bardziej odpowiednie. Takie podejście zapewnia zgodność z normami bezpieczeństwa, takimi jak PN-EN 60269, która reguluje dobór i zastosowanie elementów zabezpieczających.

Pytanie 34

Symbol graficzny którego przekaźnika przedstawiono na rysunku?

A. Nadprądowego.

B. Podczęstotliwościowego.

C. Nadnapięciowego.

D. Podnapięciowego.

Wybór odpowiedzi na temat przekaźników wymaga zrozumienia ich funkcji oraz zastosowań w systemach automatyki. Odpowiedzi takie jak nadprądowy, podczęstotliwościowy oraz nadnapięciowy odnoszą się do różnych typów przekaźników, które działają w innych warunkach i mają różne funkcje. Przekaźnik nadprądowy, na przykład, jest używany do ochrony obwodów przed przeciążeniem; aktywuje się, gdy natężenie prądu przekroczy ustalony próg. Z kolei przekaźnik nadnapięciowy działa wtedy, gdy napięcie wzrośnie powyżej bezpiecznego poziomu. Oba te typy przekaźników są kluczowe dla zabezpieczenia układów elektrycznych, jednak ich działanie nie jest związane z niskim napięciem, co jest kluczowym aspektem w kontekście przekaźników podnapięciowych. Przekaźniki podczęstotliwościowe są rzadziej spotykane i służą do detekcji niskich częstotliwości sygnałów, co nie ma bezpośredniego związku z problematyką napięcia. Zrozumienie tych różnic jest kluczowe, aby uniknąć typowych błędów myślowych, które mogą prowadzić do niepoprawnych wniosków w kontekście projektowania obwodów i systemów kontrolnych. W praktyce, nieodpowiedni dobór przekaźników może prowadzić do awarii systemów, co podkreśla znaczenie wiedzy na temat ich działania i zastosowania w różnych sytuacjach inżynieryjnych.

Pytanie 35

Jakie oznaczenie będzie miał przewód – alternatywa dla przewodu OW 4×2,5 mm² zasilającego przenośny trójfazowy silnik indukcyjny używany w warsztacie ślusarskim?

A. H07RR-F 4G2,5

B. H07VV-U 4G2,5

C. H03V2V2H2-F 3X2,5

D. H03V2V2-F 3X2,5

W przypadku odpowiedzi H07VV-U 4G2,5, choć również jest to przewód wielożyłowy, nie jest on elastyczny, co jest kluczowe w zastosowaniach, gdzie przewód narażony jest na ruch i zginanie, jak w przypadku przenośnych silników. Przewód H03V2V2H2-F 3X2,5 ma jedynie trzy żyły, co nie odpowiada wymaganiom dla trójfazowych urządzeń, których zasilanie wymaga minimum czterech żył, w tym jednej neutralnej. Ostatecznie, H03V2V2-F 3X2,5, podobnie jak H03V2V2H2-F, nie spełnia wymagań dotyczących mocy i liczby żył dla silników trójfazowych. Wybór niewłaściwego przewodu może prowadzić do przegrzewania się instalacji, a tym samym do zagrożeń dla bezpieczeństwa osób pracujących w pobliżu. Niedostateczne zrozumienie oznaczeń przewodów elektrycznych może skutkować poważnymi błędami w doborze odpowiednich elementów instalacji elektrycznej. Kluczowym elementem w tym kontekście jest znajomość specyfikacji dotyczących przewodów, w tym ich przeznaczenia, rodzaju izolacji oraz zastosowania. W praktyce nieprzestrzeganie tych zasad może prowadzić do awarii sprzętu oraz potencjalnych wypadków.

Pytanie 36

Wkładki topikowe, jak przedstawiona na ilustracji, przeznaczone są do zabezpieczania

A. urządzeń energoelektronicznych wyłącznie przed skutkami przeciążeń.

B. przewodów elektrycznych przed skutkami zwarć i przeciążeń.

C. urządzeń energoelektronicznych przed skutkami zwarć i przeciążeń.

D. przewodów elektrycznych wyłącznie przed skutkami zwarć.

Wybór odpowiedzi, która ogranicza zastosowanie wkładek topikowych wyłącznie do ochrony przed przeciążeniami lub zwarciami w urządzeniach energoelektronicznych, jest mylny. W rzeczywistości wkładki te są zaprojektowane do ochrony przewodów elektrycznych, a ich funkcjonalność obejmuje zarówno zabezpieczanie przed przeciążeniami, jak i zwarciami. Odpowiedzi sugerujące, że wkładki topikowe mogą chronić jedynie przed skutkami przeciążeń lub zwarć w urządzeniach, ignorują kluczową rolę, jaką odgrywają w ochronie instalacji elektrycznych jako całości. W praktyce, niewłaściwe zrozumienie funkcji wkładek topikowych może prowadzić do niewłaściwego doboru zabezpieczeń, co zwiększa ryzyko uszkodzenia zarówno przewodów, jak i podłączonych urządzeń. Zgodnie z wytycznymi norm, takich jak PN-EN 60947, wkładki topikowe muszą być odpowiednio dobrane do parametrów instalacji, co podkreśla konieczność zrozumienia ich roli w systemie ochrony elektrycznej. Ignorując te aspekty, można łatwo wprowadzić w błąd, co skutkuje narażeniem na niebezpieczeństwo zarówno użytkowników, jak i sprzętu elektrycznego.

Pytanie 37

Który z wymienionych zestawów narzędzi jest niezbędny do wymiany łożysk silnika przedstawionego na rysunku?

A. Komplet wkrętaków, młotek, przecinak, tuleja do łożysk.

B. Komplet kluczy, komplet wkrętaków płaskich, szczypce boczne, ściągacz łożysk, młotek.

C. Komplet kluczy, komplet wkrętaków, ściągacz łożysk, tuleja do łożysk, młotek.

D. Klucz francuski nastawny, komplet wkrętaków, młotek gumowy, nóż monterski.

Wybór zestawu narzędzi numer 4 jest trafny, ponieważ zawiera wszystkie niezbędne elementy do wymiany łożysk w silniku elektrycznym. Komplet kluczy i wkrętaków pozwala na rozkręcenie obudowy silnika, co jest kluczowe dla dostępu do łożysk. Ściągacz łożysk jest istotnym narzędziem, które umożliwia bezpieczne i efektywne usunięcie łożysk, minimalizując ryzyko uszkodzenia komponentów silnika. Tuleja do łożysk oraz młotek są konieczne do właściwego montażu nowych łożysk, co zapewnia ich długotrwałe i bezawaryjne działanie. Wymiana łożysk powinna być przeprowadzana zgodnie z zaleceniami producenta oraz branżowymi standardami, aby zapewnić maksymalną wydajność i bezpieczeństwo urządzenia. Znajomość odpowiednich narzędzi i technik jest kluczowa w pracy technika, co podkreśla znaczenie poprawnego doboru zestawu narzędzi do konkretnej operacji serwisowej.

Pytanie 38

Zatrzymanie pracy grzejnika skutkuje natychmiastowym działaniem zabezpieczenia nadprądowego. Co to sugeruje?

A. zwarcie przewodu ochronnego z obudową

B. uszkodzenie w przewodzie fazowym

C. zwarcie przewodu fazowego oraz neutralnego

D. uszkodzenie w grzałce

Wyłączenie grzejnika w sytuacji, gdy zabezpieczenie nadprądowe natychmiast się załącza, wskazuje na przerwę w grzałce. Taka przerwa w obwodzie grzewczym powoduje, że prąd nie może przepływać przez grzałkę, co skutkuje narastającym napięciem na niepodłączonym odcinku obwodu. W związku z tym, zabezpieczenie nadprądowe, które ma za zadanie chronić instalację przed przeciążeniem oraz zwarciem, rozłącza obwód. Praktycznym przykładem zastosowania tej wiedzy jest kontrola stanu technicznego grzejników oraz regularne przeglądy instalacji elektrycznej, które powinny być przeprowadzane zgodnie z normą PN-IEC 60364. Właściwe podejście do utrzymania instalacji elektrycznej oraz systematyczna diagnostyka pozwala na wczesne wykrywanie usterek i zapobiega poważniejszym awariom. Ponadto, świadomość dotycząca działania zabezpieczeń nadprądowych jest kluczowa w kontekście prawidłowego użytkowania urządzeń grzewczych oraz zapewnienia bezpieczeństwa użytkowników.

Pytanie 39

Jakie powinno być maksymalne wskazanie amperomierza do pomiaru natężenia prądu w instalacji zasilanej napięciem 230/400 V o częstotliwości 50 Hz, zasilanej jednofazowym silnikiem elektrycznym o parametrach: P = 0,55 kW, n = 70%, cosφ = 0,96?

A. 3A

B. 4A

C. 1A

D. 2A

Wybór niewłaściwego zakresu pomiarowego amperomierza może prowadzić do poważnych błędów w pomiarach oraz potencjalnych uszkodzeń sprzętu. Na przykład, zbyt niski zakres pomiarowy, jak 1A czy 2A, nie uwzględnia rzeczywistego natężenia prądu, które może przekroczyć te wartości, zwłaszcza w przypadku rozruchu silnika, gdzie prąd może być znacznie wyższy niż nominalny. Takie podejście jest niebezpieczne, ponieważ może prowadzić do uszkodzeń amperomierza lub podzespołów instalacji. Dodatkowo, nie uwzględniając współczynnika mocy, można błędnie ocenić rzeczywiste natężenie prądu, co również wpływa na dokładność pomiaru. Przy pomiarach w instalacjach elektrycznych ważne jest również przestrzeganie dobrych praktyk, takich jak stosowanie urządzeń o odpowiednich parametrach technicznych oraz zapewnienie marginesu bezpieczeństwa, co jest kluczowe dla ochrony zarówno urządzeń, jak i osób pracujących w pobliżu instalacji. Wybór amperomierza powinien być zatem oparty na rzetelnych obliczeniach oraz analizie wszystkich czynników wpływających na obciążenie instalacji.

Pytanie 40

Wybierz osprzęt, który należy zastosować do wykonania instalacji elektrycznej w ścianach wykonanych z płyt gipsowo-kartonowych.

A. Osprzęt 1.

B. Osprzęt 4.

C. Osprzęt 2.

D. Osprzęt 3.

W instalacjach prowadzonych w ścianach z płyt gipsowo‑kartonowych stosuje się specjalny osprzęt podtynkowy przeznaczony do ścian lekkich, czyli tzw. puszki instalacyjne do płyt GK (czasem mówi się „puszki do karton‑gipsu”). Różnią się one od zwykłych puszek podtynkowych do murów tym, że mocuje się je w otworze wyciętym w płycie, a nie zalewa w tynku czy w betonie. Mają rozkładane „łapki” lub skrzydełka dociskowe, które po dokręceniu śrub rozpierają się za płytą i stabilnie trzymają puszkę w cienkiej ściance. Dzięki temu osprzęt (gniazda, łączniki, ściemniacze itp.) nie wypada, nie rusza się i spełnia wymagania mechaniczne. W praktyce, przy montażu instalacji w GK, najpierw prowadzi się przewody w przestrzeni między płytami (w ruszcie stalowym lub drewnianym), a następnie w wyznaczonych miejscach wycina się otwory otwornicą o odpowiedniej średnicy (najczęściej 60–68 mm) i montuje puszki do płyt GK. Dopiero do takich puszek można poprawnie zamocować osprzęt podtynkowy. Zgodnie z dobrymi praktykami i zaleceniami producentów, nie wolno wciskać zwykłych puszek do muru w płytę GK ani montować osprzętu „na wkręty do płyty”, bo nie zapewnia to odpowiedniej wytrzymałości, ochrony przewodów oraz stopnia ochrony IP. W normach dotyczących instalacji w budynkach (np. PN‑HD 60364) kładzie się nacisk na dobór osprzętu odpowiedniego do rodzaju podłoża i sposobu prowadzenia przewodów, a puszki do GK są właśnie takim dedykowanym rozwiązaniem do ścian lekkich szkieletowych.

Rozpocznij nowy egzamin

Powrót do strony głównej
